M18 CHX502X - Perceuse MILWAUKEE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perforateur sans fil (marteau perforateur)
Tension	18 V
Vitesse de rotation à vide	0 - 1400 min⁻¹
Vitesse de percussion	0 - 5100 min⁻¹
Énergie de frappe (EPTA 05/2009)	2,5 J
Capacité de perçage dans le béton	25 mm
Capacité de perçage dans l'acier	13 mm
Capacité de perçage dans le bois	28 mm
Diamètre de couronne-trépans (béton/brique)	65 mm
Diamètre du collier de serrage	43 mm
Poids (avec accu Li-Ion 4,0 Ah)	3,6 kg
Niveau de pression acoustique (K=3 dB(A))	90,7 dB(A)
Niveau de puissance acoustique (K=3 dB(A))	101,7 dB(A)
Vibration - perçage à percussion (béton)	12,4 m/s² (incertitude 1,5 m/s²)
Vibration - burinage	9,5 m/s² (incertitude 1,5 m/s²)
Alimentation	Accu interchangeable lithium-ion 18 V (système M18)
Protection de l'accu	Contre les surcharges (bourdonnement 2 s puis arrêt)
Entretien courant	Nettoyer les orifices de ventilation ; remplacer les balais usés
Équipement de protection recommandé	Protection acoustique, lunettes, masque anti-poussière, gants
Pièces détachées et service	Utiliser exclusivement des accessoires Milwaukee ; faire réviser par un centre agréé

FOIRE AUX QUESTIONS - M18 CHX502X MILWAUKEE

Comment charger l'accu de la perceuse M18 CHX502X ?

Utilisez uniquement le chargeur du système M18 fourni. Rechargez l'accu avant une première utilisation ou après une longue période de non-utilisation. La température de charge idéale se situe en dessous de 50 °C.

Que faire si l'outil s'arrête soudainement en bourdonnant ?

C'est la protection contre les surcharges qui s'active. Relâchez complètement l'interrupteur, puis réenclenchez-le. Si l'accu est très chaud, laissez-le refroidir avant de le recharger.

Comment entreposer la batterie pour une longue durée ?

Stockez la batterie dans un endroit sec à environ 27 °C avec une charge comprise entre 30 % et 50 %. Rechargez-la tous les 6 mois pour préserver sa durée de vie.

Quels équipements de protection porter lors de l'utilisation ?

Portez toujours une protection acoustique (niveau sonore > 90 dB), des lunettes de sécurité, un masque anti-poussière et des gants de protection. Le port de chaussures antidérapantes est recommandé.

Comment nettoyer la perceuse après utilisation ?

Nettoyez régulièrement les orifices de ventilation de la machine pour éviter la surchauffe. Utilisez un chiffon sec ou une brosse douce. Ne jamais immerger l'outil dans l'eau.

Puis-je utiliser des forets standards avec ce perforateur ?

Oui, cet outil accepte les forets à queue cylindrique pour le perçage dans le bois, le métal et les matières plastiques. Pour la maçonnerie, utilisez des forets à percussion adaptés.

Que faire en cas de fuite de liquide de l'accu ?

Évitez tout contact. En cas de contact avec la peau, lavez immédiatement avec eau et savon. En cas de contact avec les yeux, rincez abondamment à l'eau et consultez un médecin sans tarder.

Comment transporter la batterie en toute sécurité ?

Pour le transport, protégez et isolez les contacts pour éviter les courts-circuits. Assurez-vous que la batterie ne puisse pas bouger dans l'emballage. Ne transportez pas de batteries endommagées.

Comment éliminer la batterie en fin de vie ?

Ne jetez pas les batteries avec les déchets ménagers. Déposez-les dans un centre de recyclage ou un point de collecte prévu à cet effet, conformément à la réglementation locale.

Où trouver des pièces détachées pour la M18 CHX502X ?

Utilisez exclusivement des accessoires et pièces détachées Milwaukee. Consultez la liste des centres de service après-vente Milwaukee ou contactez Techtronic Industries GmbH pour obtenir une vue éclatée.

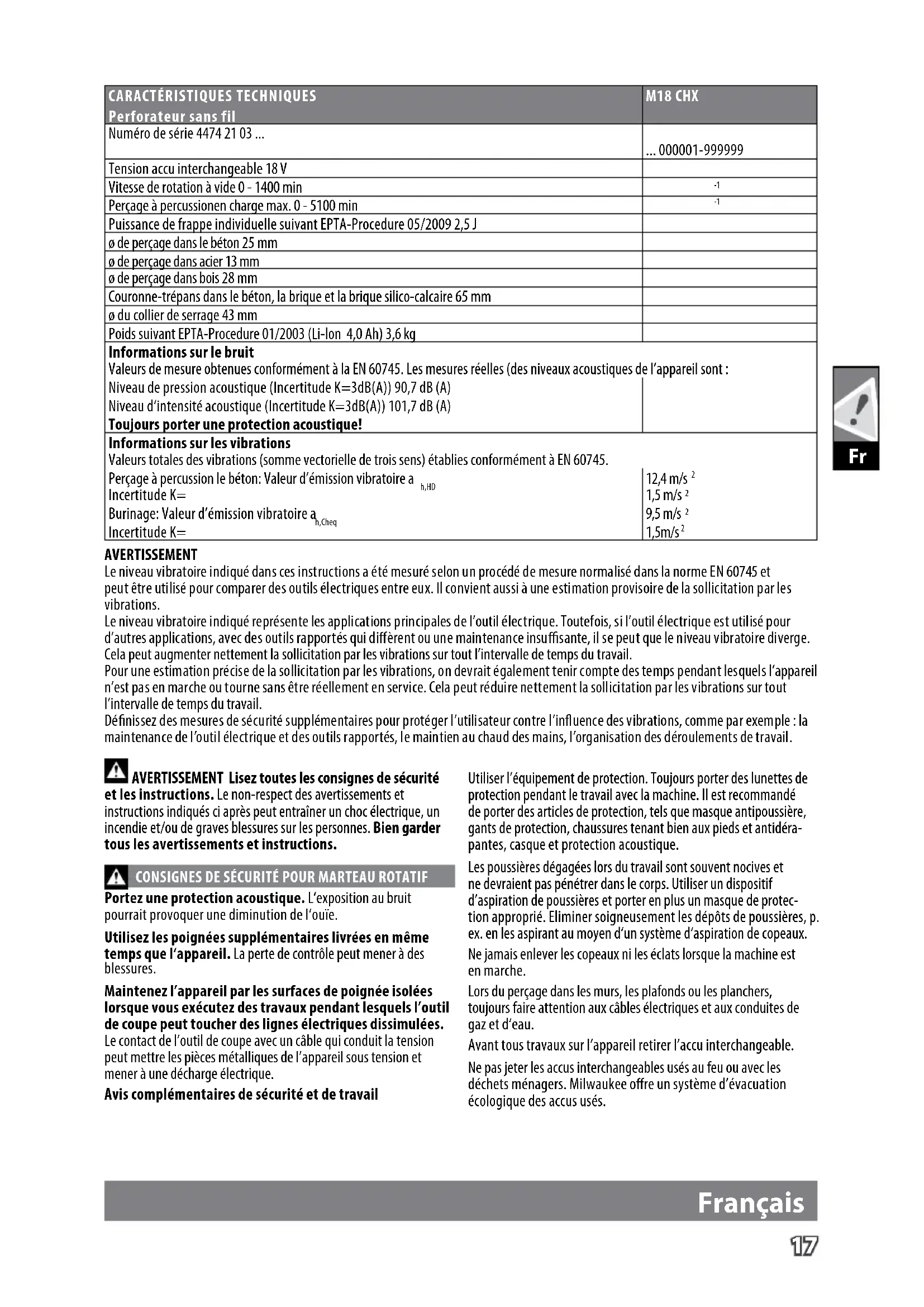

MODE D'EMPLOI M18 CHX502X MILWAUKEE

CARACTÉRISTIQUES TECHNIQUESPerforateur sans fil	M18 CHX
Numéro de série 4474 21 03 ...	... 000001-999999
Tension accu interchangeable 18 V
Vitesse de rotation à vide 0 - 1400 min	-1
Perçage à percussionen charge max. 0 - 5100 min	-1
Puissance de frappe individuelle suivant EPTA-Procedure 05/2009 2,5 J
ø de perçage dans le béton 25 mm
ø de perçage dans acier 13 mm
ø de perçage dans bois 28 mm
Couronne-trépans dans le béton, la brique et la brique silico-calcaire 65 mm
ø du collier de serrage 43 mm
Poids suivant EPTA-Procedure 01/2003 (Li-Ion 4,0 Ah) 3,6 kg
Informations sur le bruitValeurs de mesure obtenues conformément à la EN 60745. Les mesures réelles (des niveaux acoustiques de l'appareil sont :Niveau de pression acoustique (Incertitude K=3dB(A)) 90,7 dB (A)Niveau d'intensité acoustique (Incertitude K=3dB(A)) 101,7 dB (A)Toujours porter une protection acoustique!
Informations sur les vibrationsValeurs totales des vibrations (somme vectorielle de trois sens) établies conformément à EN 60745.Perçage à percussion le béton: Valeur d'émission vibratoire a _h,HD Incertitude K=Burinage: Valeur d'émission vibratoire a _h,Cheq Incertitude K=	12,4 m/s ^2 1,5 m/s ^2 9,5 m/s ^2 1,5m/s ^2

Avertissement

Le niveau vibratoire indiqué dans ces instructions a été mesuré selon un procédé de mesure normalisé dans la norme EN 60745 et peut être utilisé pour comparer des outils électriques entre eux. Il convient aussi à une estimation provisoire de la sollicitation par les vibrations.

Le niveau vibratoire indiqué représente les applications principales de l'outil électrique. Toutefois, si l'outil électrique est utilisé pour d'autres applications, avec des outils rapportés qui diffèrent ou une maintenance insuffisante, il se peut que le niveau vibratoire diverge. Cela peut augmenter

Pour une estimation précise de la sollicitation par les vibrations, on devrait également tenir compte des temps pendant lesquels l'appareil n'est pas en marche ou tourne sans être réellement en service. Cela peut réduire

Définissez des mesures de sécurité supplémentaires pour protéger l'utilisateur contre l'influence des vibrations, comme par exemple : la maintenance de l'outil électrique et des outils rapportés, le maintien au chaud des mains, l'organisation des déroulements de travail.

Avertissement lisez toutes les consignes de sécurité

et les instructions. Le non-respect des avertissements et instructions indiqués ci-après peut entraîner un choc électrique, un incendie et/ou de graves blessures sur les personnes. Bien garder tous les avertissements et instructions.

Consignes de sécurité pour marteau rotatif

Portez une protection acoustique. L'exposition au bruit pourrait provoquer une diminution de l'ouïe.

Utilisez les poignées supplémentaires livrées en même temps que l'appareil. La perte de contrôle peut mener à des blessures.

Le contact de l'outil de coupe avec un câble qui conduit la tension peut mettre les pièces métalliques de l'appareil sous tension et mener à une décharge électrique.

Avis complémentaires de sécurité et de travail

Utiliser l'équipement de protection. Toujours porter des lunettes de protection pendant le travail avec la machine. Il est recommandé de porter des articles de protection, tels que masque antipoussière, gants de protection, chaussures tenant bien aux pieds et antidérapantes, casque et protection acoustique.

Les poussières dégagées lors du travail sont souvent nocives et ne devraient pas pénétrer dans le corps. Utiliser un dispositif d'aspiration de poussières et porter en plus un masque de protection approprié. Éliminer soigneusement les dépôts de poussières, p. ex. en les aspirant au moyen d'un système d'aspiration de copeaux.

Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche.

Lors du perçage dans les murs, les plafonds ou les planchers, toujours faire attention aux câbles électriques et aux conduites de gaz et d'eau.

Avant tous travaux sur l'appareil, retirer l'accu interchangeable.

Ne pas jeter les accus interchangeables usés au feu ou avec les déchets ménagers. Milwaukee offre un système d'évacuation écologique des accus usés.

Ne pas conserver les accus interchangeables avec des objets métalliques (risque de court-circuit)

Ne charger les accus interchangeables du système M18 qu'avec le chargeur d'accus du système M18. Ne pas charger des accus d'autres systèmes.

Ne pas ouvrir les accus interchangeables et les chargeurs et ne les stocker que dans des locaux secs. Les protéger contre l'humidité.

En cas de conditions ou températures extrêmes, du liquide caustique peut s'échapper d'un accu interchangeable endommagé. En cas de contact avec le liquide caustique de la batterie, laver immédiatement avec de l'eau et du savon. En cas de contact avec les yeux, rincer soigneusement avec de l'eau et consulter immédiatement un médecin.

Aucune pièce métallique ne doit pénétrer dans le logement d'accu du chargeur (risque de court-circuit)

AVERTISSEMENT! Pour réduire le risque d'incendie, de blessures corporelles et de dommages causés par un court-circuit, ne jamais immerger l'outil, le bloc-piles ou le chargeur dans un liquide ou laisser couler un fluide à l'intérieur de celui-ci. Les fluides corrosifs ou conducteurs, tels que l'eau de mer, certains produits chimiques industriels, les produits de blanchiment, etc., peuvent provoquer un court-circuit.

Ne charger les accus interchangeables du système M18 qu'avec le chargeur d'accus du système M18. Ne pas charger des accus d'autres systèmes. Ne pas ouvrir les accus interchangeables et les chargeurs et ne les stocker que dans des locaux secs. Les protéger contre l'humidité.

Utilisation conforme aux prescriptions

Le marteau-perforateur à accu est conçu pour un travail universel de perçage à percussion dans la maçonnerie, ainsi que pour le perçage du bois, du métal et des matières plastiques.

Nous déclarons, sous notre responsabilité exclusive, que le produit décrit ici dans les « Caractéristiques techniques » satisfait à toutes les dispositions pertinentes des directives

2011/65/UE (RoHS), 2006/42/CE, 2014/30/UE

et que les normes harmonisées suivantes ont été appliquées.

EN 60745-1:2009 + A11:2010

EN 60745-2-6:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 50581:2012

Autorisé à compiler la documentation technique.

Techtronic Industries GmbH

Recharger les accus avant utilisation après une longue période de non utilisation.

Une température supérieure à 50°C amoindrit la capacité des accus. Éviter les expositions prolongées au soleil ou au chauffage.

Tenir propres les contacts des accus et des chargeurs.

Pour une durée de vie optimale, les accus doivent être chargés à fond après l'utilisation.

Pour une plus longue durée de vie, enlever les batteries du chargeur de batterie quand celles-ci seront chargées.

En cas d'entreposage de la batterie pour plus de 30 jours : Entreposer la batterie à 27°C environ dans un endroit sec. Entreposer la batterie avec une charge d'environ 30% - 50%. Recharger la batterie tous les 6 mois.

Protection de l'accu CONTRE les surcharges

En cas de surcharge de l'accu suite à une consommation de courant très élevée, par exemple des couples extrêmement hauts, un coincement du foret, un arrêt soudain ou un court-circuit, l'outil électrique se met à bourdonner pendant 2 secondes et s'éteint automatiquement.

Pour le remettre en marche, il faut relâcher le poussoir de commutateur, puis l'enclencher à nouveau.

Il se peut que l'accu s'échauffe fortement s'il est soumis à des sollicitations extrêmes. Dans ce cas, il se déconnecte.

Mettre alors l'accu en place dans le chargeur pour le recharger et l'activer.

Transport de batteries lithium-ion

Les batteries lithium-ion sont soumises aux dispositions législatives concernant le transport de produits dangereux.

Le transport de ces batteries devra s'effectuer dans le respect des dispositions et des normes locales, nationales et internationales.

Les utilisateurs peuvent transporter ces batteries sans restrictions.

Le transport commercial de batteries lithium-ion est réglementé par les dispositions concernant le transport de produits dangereux. La préparation au transport et le transport devront être effectués uniquement par du personnel formé de façon adéquate. Tout le procédé devra être géré d'une manière professionnelle.

Durant le transport de batteries, il faut respecter les consignes suivantes :

S'assurer que les contacts soient protégés et isolés en vue d'éviter des courts-circuits.

S'assurer que le groupe de batteries ne puisse pas se déplacer à l'intérieur de son emballage.

Des batteries endommagées ou des batteries perdant du liquide ne devront pas être transportées.

Pour tout renseignement complémentaire, veuillez vous adresser à votre transporteur professionnel.

Entretien

Tenir toujours propres les orifices de ventilation de la machine.

Attention! Lorsque les balais (charbons) sont usés, il est recommandé de faire effectuer, outre le changement des balais (charbons), une inspection dans une station de service après-vente. Ceci augmente la durée de vie de la machine et garantit un fonctionnement permanent de la machine.

Utiliser uniquement les accessoires Milwaukee et les pièces détachées Milwaukee. Faire remplacer les composants dont le remplacement n'a pas été décrit, par un des centres de service après-vente Milwaukee (observer la brochure avec les adresses de garantie et de service après-vente).

Si besoin est, une vue éclatée de l'appareil peut être fournie. S'adresser, en indiquant bien le numéro porté sur la plaque signalétique, à votre station de service après-vente (voir liste jointe) ou directement à Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

Symboles

Veuillez lire avec soin le mode d'emploi avant la mise en service

ATTENTION! AVERTISSEMENT! DANGER!

Avant tous travaux sur l'appareil, retirer l'accu interchangeable.

Accessoires - Ces pièces ne font pas partie de la livraison. Il s'agit là de compléments recommandés pour votre machine et énumérés dans le catalogue des accessoires.

Les dispositifs électriques, les batteries et les batteries rechargeables ne sont pas à éliminer dans les déchets ménagers. Les dispositifs électriques et les batteries sont à collecter séparément et à remettre à un centre de recyclage en vue de leur élimination dans le respect de l'environnement. S'adresser aux autorités locales ou au détaillant spécialisé en vue de connaître l'emplacement des centres de recyclage et des points de collecte.

Marque CE

Marque de qualité UKRSEPRO

Marque de qualité EurAsian
