4097-20 - Perceuse MILWAUKEE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse à percussion sans fil
Marque	Milwaukee
Modèle	4097-20
Alimentation	Batterie lithium-ion 18V (série M18)
Type de mandrin	Mandrin autoserrant 1/2" (13 mm)
Vitesse à vide	0 - 550 / 0 - 2000 tr/min
Couple maximal	1200 in-lbs (135 Nm)
Capacité de perçage (bois)	Jusqu'à 50 mm
Capacité de perçage (métal)	Jusqu'à 13 mm
Capacité de perçage (maçonnerie)	Jusqu'à 13 mm
Dimensions (L x l x H)	200 x 70 x 250 mm
Poids (sans batterie)	1,7 kg
Fonctions principales	Perçage, vissage, percussion
Variateur de vitesse	Oui, électronique
Embrayage de sécurité	Oui, réglable sur 18 positions
Éclairage LED	Oui, intégré
Entretien et nettoyage	Nettoyer avec un chiffon sec ; éviter les solvants
Sécurité	Verrouillage de gâchette, frein moteur
Pièces détachées et réparabilité	Disponibles sur le site Milwaukee ou chez les revendeurs agréés
Informations générales	Garantie 5 ans ; compatible avec tous les accu M18

FOIRE AUX QUESTIONS - 4097-20 MILWAUKEE

Quelle batterie utiliser avec la perceuse Milwaukee 4097-20 ?

Utilisez une batterie lithium-ion de la série M18 de Milwaukee. Les modèles compatibles incluent les batteries 18V de 1,5 Ah à 12,0 Ah.

Comment changer le mandrin de la perceuse ?

Le mandrin est un modèle autoserrant. Pour le changer, desserrez la vis centrale (si présente) en tournant dans le sens inverse des aiguilles d'une montre, puis retirez le mandrin en le dévissant à la main. Pour installer un nouveau mandrin, vissez-le à fond et serrez la vis centrale.

La fonction percussion est-elle adaptée pour percer du béton ?

Oui, la perceuse Milwaukee 4097-20 est équipée d'un mode percussion qui permet de percer dans la maçonnerie (brique, parpaing, béton léger). Pour le béton armé, préférez un perforateur.

Comment régler le couple de serrage ?

Tournez la bague de réglage située derrière le mandrin. Les 18 positions permettent d'ajuster le couple pour éviter de dévisser ou d'endommager les fixations. Position 1 pour les petits vissages, position 18 pour les plus gros.

La perceuse est-elle livrée avec une batterie et un chargeur ?

Le modèle 4097-20 est généralement vendu en version nue (sans batterie ni chargeur). Vérifiez l'emballage ou la description du produit pour confirmer le contenu.

Comment entretenir la perceuse ?

Nettoyez régulièrement l'extérieur avec un chiffon sec. N'utilisez pas de produits chimiques agressifs. Vérifiez les charbons moteur (si présents) tous les 6 mois. Rangez la perceuse dans un endroit sec.

La perceuse Milwaukee 4097-20 est-elle compatible avec des forets hexagonaux ?

Non, le mandrin accepte uniquement des forets cylindriques à queue ronde. Pour utiliser des forets hexagonaux, il faut un adaptateur spécial.

Que faire si la perceuse ne démarre plus ?

Vérifiez la batterie : chargez-la ou testez-la sur un autre outil. Vérifiez le verrouillage de gâchette. Si le problème persiste, contactez le service après-vente Milwaukee.

Comment utiliser le mode percussion ?

Faites glisser le sélecteur de mode situé sur le dessus du moteur sur la position marteau (symbole de marteau). Pour percer normalement, remettez-le sur la position foret.

Quelle est la garantie de la perceuse Milwaukee 4097-20 ?

Milwaukee offre une garantie de 5 ans sur le moteur et le boîtier. Les batteries et chargeurs ont une garantie de 2 à 3 ans selon les conditions.

MODE D'EMPLOI 4097-20 MILWAUKEE

Vertical Coring (f1 oors)

Ne pas suivre l'ensemble des règles et instructions peut entraîner une électrocution, un incendie ou des blessures graves. Conserver les règles et les instructions à des fins de référence ultérieure. Le terme «outil électrique» figurant dans les avertissements ci-dessous renvoie à l'outil électrique à alimentation par le réseau (à cordon) ou par batterie (sans fil).

SÉCURITÉ DU LIEU DE TRAVAIL

• Maintenir la zone de travail propre et bien éclairée. Les zones encombrées ou mal éclairées sont favorables aux accidents.
• Ne pas utiliser d'outil électrique dans une atmosphère explosive, telle qu'en en présence de liquides, de gaz ou de poussières inflammables. Les outils électriques génèrent des étincelles qui peuvent enfl ammer les poussières ou les fumées.
• Tenir les enfants et les personnes non autorisées à l'écart pendant le fonctionnement d'un outil électrique. Un manque d'attention de l'opérateur risque de lui faire perdre le contrôle de l'outil.

SÉCURITÉ ÉLECTRIQUE

• La fiche de l'outil électrique doit correspondre à la prise d'alimentation. Ne jamais modifi er la fi che d'une manière quelconque. Ne pas utiliser d'adaptateur avec les outils électriques mis à la terre (à la masse). Des fiches non modifiées et des prises d'alimentation assorties réduisent le risque de choc électrique.
• Éviter tout contact corporel avec des surfaces reliées à la masse ou à la terre telles que tuyaux, radiateurs, cuisinières et réfrigérateurs. Un risque de choc électrique plus élevé existe si le corps est relié à la masse ou à la terre.
• Ne pas exposer les outils électriques à la pluie ou à l'humidité. Le risque de choc électrique augmente si de l'eau s'infi ltre dans un outil électrique.
• Prendre soin du cordon. Ne jamais utiliser le cordon pour transporter, tirer ou débrancher l'outil électrique. Tenir le cordon à l'écart de la chaleur, des huiles, des arêtes coupantes ou des pièces en mouvement. Un cordon endommage ou emmêlé présente un risque accru de choc électrique.
• Se procurer un cordon d'alimentation approprié en cas d'utilisation d'un outil électrique à l'extérieur. L'utilisation d'un cordon d'alimentation pour usage extérieur réduit le risque de choc électrique.
• S'il est nécessaire d'utiliser l'outil électrique dans un endroit humide, installer un appareil à courant résiduel (RCD). L'utilisation d'un RCD réduit le risque de décharge électrique.

SÉCURITÉ INDIVIDUELLE

• Être sur ses gardes, être attentif et faire preuve de bon sens en utilisant un outil électrique. Ne pas utiliser un outil électrique en cas de fatigue ou sous l'influence de drogues, d'alcool ou de médicaments. Un instant d'inattention lors de l'utilisation d'un outil électrique peut entraîner des blessures graves.
• Porter l'équipement de protection requis. Toujours porter une protection oculaire. Selon les conditions, porter aussi un masque anti-

poussières, des bottes de sécurité antidérapantes, un casque protecteur ou une protection auditive afi n de réduire les blessures.

• Empêcher les démarrages accidentels. S'assurer que la gâchette est en position d'arrêt avant de brancher l'outil à une source de courant, d'insérer la batterie, de le ramasser ou de le transporter. Le fait de transporter l'outil en gardant le doigt sur la gâchette ou de le brancher lorsque la gâchette est en position de marche favorise les accidents.
• Retirer toute clé de réglage avant de mettre l'outil sous tension. Une clé laissée attachée sur une pièce mobile de l'outil électrique peut entraîner des blessures.
• Ne pas travailler à bout de bras. Bien garder un bon équilibre à tout instant. Ceci permet de mieux préserver la maîtrise de l'outil électrique dans des situations imprévues.
• Porter des vêtements adéquats. Ne pas porter de vêtements amples ni de bijoux. Ne pas approcher les cheveux, vêtements et gants des pièces en mouvement. Les vêtements amples, les bijoux ou les cheveux longs risquent d'être happés par les pièces en mouvement.
• Si des dispositifs sont prévus pour l'extraction et la récupération des poussières, vérifier qu'ils sont connectés et utilisés correctement. L'utilisation de ces dispositifs peut réduire les risques liés aux poussières.

UTILISATION ET ENTRETIEN DE L'OUTIL ÉLECTRIQUE

• Ne pas forcer l'outil électrique. Utiliser l'outil électrique approprié à l'application considérée. L'outil électrique adapté au projet considéré produira de meilleurs résultats, dans des conditions de sécurité meilleures, à la vitesse pour laquelle il a été conçu.
• Ne pas utiliser l'outil électrique si le commutateur ne le met pas sous ou hors tension. Tout outil électrique dont le commutateur de marchearrêt est inopérant est dangereux et doit être réparé.
• Débrancher la fiche de la prise d'alimentation et/ou la batterie de l'outil électrique avant d'effectuer des réglages, de changer d'accessoires ou de ranger l'outil. De telles mesures de sécurité préventive réduisent le risque de mettre l'outil en marche accidentellement.
• Ranger les outils électriques inutilisés hors de la portée des enfants et ne pas laisser des personnes qui connaissent mal les outils électriques ou ces instructions utiliser ces outils. Les outils électriques sont dangereux dans les mains d'utilisateurs non formés à leur usage.
• Entretien des outils électriques. S'assurer de l'absence de tout désalignement ou de grippage des pièces mobiles, de toute rupture de pièce ou de toute autre condition qui pourrait affecter

le bon fonctionnement de l'outil électrique. En cas de dommages, faire réparer l'outil avant de l'utiliser de nouveau. Les outils électriques mal entretenus sont à la source de nombreux accidents.

- Garder les outils de coupe affûtés et propres. Les outils de coupe correctement entretenus et bien affûtés risquent moins de se gripper et sont plus faciles à manier.

- Utiliser l'outil électrique, les accessoires, les grains etc. conformément à ces instructions en tenant compte des conditions de travail et de la tâche à effectuer. L'utilisation de cet outil électrique pour effectuer une opération pour laquelle il n'est pas conçu peut occasionner une situation dangereuse.

ENTRETIEN

- Faire effectuer l'entretien de l'outil électrique par un technicien qualifié qui n'utilisera que des pièces de rechange identiques. La sécurité d'utilisation de l'outil en sera préservée.

RÈGLES DE SÉCURITÉ SPÉCIFIQUES

• L'outil de carottage au diamant nécessite de l'eau. Lors du perçage à bout de bras, utiliser un système de collecte de liquide. Le contact de l'eau avec le système électrique de l'outil peut « électrifi er » les pièces métalliques exposées de l'outil, ce qui peut électrocuter l'utilisateur.

- Tenir l'outil électrique par ses surfaces de préhension isolées lors des opérations pendant lesquelles l'accessoire de coupe peut entrer en contact avec du câblage caché ou avec son propre cordon d'alimentation. Le contact d'un accessoire de coupe avec un fi I sous tension peut « électrifi er » les pièces métalliques exposées de l'outil et ainsi électrocuter l'utilisateur.

- Porter des protecteurs auditifs lors du perçage au diamant. L'exposition au bruit peut entraîner une perte auditive.

- Lorsque le foret est coincé, cesser de pousser vers le bas et désactiver l'outil. Déterminer et éliminer la cause du blocage du foret.

- Lors du redémarrage d'une perceuse au diamant dans la pièce à travailler, vérifi er que le foret tourne librement avant de commencer. Si le foret est coincé, il pourrait ne pas démarrer, surcharger l'outil, ou détacher la perceuse au diamant de la pièce à travailler.

- Lors de la fi xation du support de perçage avec des ancrages et des fi xations à la pièce à travailler, faire en sorte que l'ancrage utilisé soit capable d'accueillir et de retenir l'outil pendant l'utilisation. Si la pièce à travailler est faible ou poreuse, l'ancrage peut se détacher et ainsi détacher le support de perçage de la pièce à travailler.

- Lors de la fixation du support de perçage avec une ventouse à la pièce à travailler, fi xer la ventouse sur une surface lisse, propre et non poreuse. Ne pas fi xer sur des surfaces stratifi ées comme le carrelage et les revêtements composites. Si la pièce à travailler n'est pas lisse, plane ou bien fi xée, la ventouse peut se détacher de la pièce.

•S'assurer qu'il y a un niveau de vide suffi sant avant de percer. Si le niveau de vide est insuffi sant, la ventouse peut se détacher de la pièce.

- Ne jamais percer à bout de bras lorsque la machine est seulement fixée par la ventouse. Si le vide se perd, la ventouse se détachera de la pièce.

- Lors du perçage à travers les murs ou les plafonds, veiller à protéger les personnes et l'espace de travail qui se trouvent de l'autre côté. Le foret peut passer à travers le trou ou faire tomber la carotte de l'autre côté.

- Toujours utiliser un système de collecte de liquide lors du perçage à bout de bras. Le contact de l'eau avec le système électrique de l'outil peut « électrifi er » les pièces métalliques exposées de l'outil, ce qui peut électrocuter l'utilisateur.

- Entretenir soigneusement les outils. Garder les poignées sèches, propres et libres de dépôt d'huile ou de graisse. Garder les bords tranchants bien affûtés et propres. Suivre les instructions de lubrification et de changement d'accessoires. Périodiquement, inspecter lès cordons et les rallonges de l'outil pour vérifier qu'ils ne sont pas endommagés. Faire réparer ou remplacer les pièces endommagées par un centre de service MILWAUKEE.

- Prenez soin de l'outil. Gardez les poignées propres, sèches et exemptes d'huile ou de graisse. Maintenez les tranchants propres et vifs. Suivez les instructions de graissage et d'installation des accessoires. Inspectez périodiquement le cordon de l'outil et le cordon de rallonge. Faites réparer ou remplacer les pièces défectueuses à un centre de service MILWAUKEE accrédité.

- Entretenez les étiquettes et marqies di fabricant. Les indications qu'elles contiennent sont précieuses. Si elles deviennent illisibles ou se détachent, faites-les remplacer gratuitement à un centre de service MILWAUKEE accrédité.

- AVERTISSEMENT: La poussière degage par perçage, sclage, perçage et autres travaux de construction contient des substances chimiques reconnues comme pouvant causer le cancer, des malformations congénitales ou d'autres troubles de reproduction. Voici quelques exemples de telles substances :

• Le plomb contenu dans la peinture au plomb.
• Le silice cristallin contenu dans la brique, le béton et divers produits de maçonnerie.
• L'arsenic et le chrome servant au traitement chimique du bois.

Les risque associés à l'exposition à ces substances varient, dépendant de la fréquence des travaux. Afin de minimiser l'exposition à ces substances chimiques, assurez-vous de travailler dans un endroit bien aéré et d'utiliser de l'equipement de sécurité tel un masque antipoussière spécifi quement conçu pour la fi Itration de particules microscopiques.

PICTOGRAPHIE
		Ampères
		Volts
		Courant alternatif
noxxxx/min.		Tours-minute á vide (RPM)
		Underwriters Laboratories, Inc. États-Unis et Canada

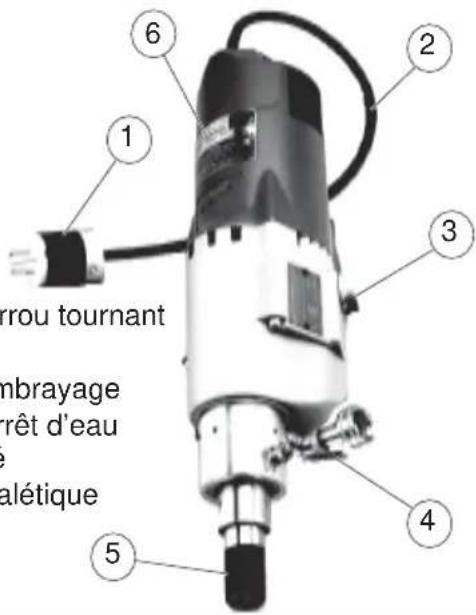

DESCRIPTION FONCTIONNELLE

Modèles à broche de cisaillement

Modèles à embrayage

1. Fiche à verrou tournant
2. Cordon
3. Levier d'embrayage
4. Vanne d'arrêt d'eau
5. Pivot fi leté
6. Fiche signalétique

SPÉCIFICATIONS

Numéro de Cat.	Amp Volt	Protection du moteur	Rotation (T-Min.)	Calibre suggéré Agrégat moyen
4004 20	120 Embrayage	Bas - 300	Haut - 600	Bas - 178 mm-356 mm (7"-14") Haut - 102 mm-178 mm (4"-7")
4005 20	120 Embrayage	Bas - 600	Haut - 1 200	Bas - 102 mm-178 mm (4"-7") Haut - 19 mm-102 mm (3/4"-4")
4079 20	120 Broche cis.	Bas - 300	Haut - 600	Bas - 178 mm-356 mm (7"-14") Haut - 102 mm-178 mm (4"-7")
4090 15	120 Broche cis.	Bas - 375	Haut - 750	Bas - 127 mm-203 mm (5"-8") Haut - 64 mm-127 mm (2-1/2"-5")
4094 20	120 Broche cis.	Bas - 375	Haut - 750	Bas - 152 mm-254 mm (6"-10") Haut - 51 mm-152 mm (2"-6")
4096 20	120 Embrayage	Bas - 375	Haut - 750	Bas - 152 mm-254 mm (6"-10") Haut - 51 mm-152 mm (2"-6")
4097-20	15 120 Embrayage	Bas - 500	Haut - 1 000	Bas - 76 mm-127 mm (3"-5") Haut - 32 mm-76 mm (1-1/4"-3")

MISE A LA TERRE

AVERTISSEMENT Si le fil de mise à

la terre est incorrectement raccordé, il peut en résulter des risques de choc électrique. Si vous n'êtes pas certain que la prise dont vous vous servez est correctement mise à la terre, faites-la vérifi er par un électricien. N'altérez pas la fi che du cordon de l'outil. N'enlevez pas de la fi che, la dent qui sert à la mise à la terre. N'employez pas l'outil si le cordon ou la fi che sont en mauvais état. Si tel est le cas, faites-les réparer dans un centre-service MILWAUKEE accrédité avant de vous en servir. Si la fi che du cordon ne s'adapte pas à la prise, faites remplacer la prise par un électricien.

Les foreuses MILWAUKEE Dymodrill sont pourvues d'une fi che à verrouillage de 20 ampères (NEMA L5-20). Le coffret d'ampèremètre MILWAUKEE peut être pourvu d'une fi che à verrouillage de 20 ou 30 ampères (NEMA L5-30) selon le modèle.

Outils mis à la terre : Outils pourvus d'une fi che de cordon à trois dents

Les outils marqués « Mise à la terre requise » sont pourvus d'un cordon à trois fils dont la fiche a trois

dents. La fi che du cordon doit être branchée sur une prise correctement mise à la terre (voir Figure A et B). De cette façon, si une défectuosité dans le circuit électrique de l'outil survient, le relais à la terre fournira un conducteur à faible résistance pour décharger le courant et protéger l'utilisateur contre les risques de choc électrique.

Fig. A

Fig. B

La dent de mise à la terre de la fi che est reliée au système de mise à la terre de l'outil via le fi l vert du cordon. Le fil vert du cordon doit être le seul fil raccordé à un bout au système de mise à la terre de l'outil et son autre extrémité ne doit jamais être raccordée à une borne sous tension électrique. Votre outil doit être branché sur une prise appropriée, correctement installée et mise à la terre conformément aux codes et ordonnances en vigueur. La fi che du cordon et la prise de courant doivent être semblables à celles de la Figure A et B.

Outils à double isolation : Outils pourvus d'une fi che de cordon à deux dents

Les outils marqués « Double Isolation » n'ont pas besoin d'être raccordés à la terre. Ils sont pourvus d'une double isolation conforme eux exigences de l'OSHA et satisfont aux normes de l'Underwriters Laboratories, Inc., de l'Association canadienne de

normalisation (ACNOR) et du « National Electrical Code » (code national de l'électricité). Les outils à double isolation peuvent être branchés sur n'importe laquelle des prises à 120 volt illustrées ci-contre Figure C et D.

Fig. C Fig. D

AVERTISSEMENT Afin de minimiser

les risques de choc électrique, il est essentiel de toujours utiliser un coupe-circuit relié à la masse (GFCI) lorsqu'on travaille avec un out-illage de forage au diamant. Le coupe-circuit relié à la masse doit être placé aussi près que possible de la prise de courant.

CORDONS DE RALLONGE

Si l'emploi d'un cordon de rallonge est nécessaire, un cordon à trois fi ls doit être employé pour les outils mis à la terre. Pour les outils à double isolation, on peut employer indifféremment un cordon de rallonge à deux ou trois fi ls. Plus la longueur du cordron entre l'outil et la prise de courant est grande, plus le calibre du cordon doit être élevé. L'utilisation d'un cordon de rallonge incorrectement calibré entraîne une chute de voltage résultant en une perte de puissance qui risque de détériorer l'outil. Reportez-vous au tableau ci-contre pour déterminer le calibre minimum du cordon. Moins le calibre du fi I est élevé, plus sa conductivité est bonne. Par exemple, un cordon de calibre 14 a une meilleure conductivité qu'un cordon de calibre 16. Lorsque vous utilisez plus d'une rallonge pour couvrir la distance, assurez-vous que chaque cordon possède le calibre minimum requis. Si vous utilisez un seul cordon pour brancher plusieurs outils, additionnez le chiffre d'intensité (ampères) inscrit sur la fi che signalétique de chaque outil pour obtenir le calibre minimal requis pour le cordon.

Directives pour l'emploi des cordons de rallonge

- Si vous utilisez une rallonge à l'extérieur, assuréz-vous qu'elle est marquée des sigles « W-A » (« W » au Canada) indiquant qu'elle est adéquate pour usage extérieur.

- Assurez-vous que le cordon de rallonge est correctement câblé et en bonne condition. Remplacez tout cordon derallonge détérioré ou faites-le remettre en état par une personne compétente avant de vous en servir. - Tenez votre cordon de rallonge à l'écart des objets ranchants, des sources de grande chaleur et des endroits humides ou mouillés.

Calibres minimaux recommandés pour les cordons de rallonge*
Fiche signalétique Ampères	Longueur du cordon de rallonge (m)
	7,6 1	2,2 22,8	30,4	45,7 60,9
0 - 5,0	16	16	16	14	12	12
5,1 - 8,0	16	16	14	12	10	--
8,1 - 12,0	14	14	12	10	--	--
12,1 - 15,0	12	12	10	10	--	--
15,1 - 20,0	10	10	10	--	--	--

* Basé sur sur une chute de voltage limite de 5 volts à 150% de l'intensité moyenne de courant.

LISEZ ATTENTIVEMENT CES INSTRUCTIONS ET CONSERVEZ-LES POUR LES CONSULTER AU BESOIN.

MONTAGE DE L'OUTIL

AVERTISSEMENT Pour minimiser

les risques de blessures, débranchez toujours l'outil avant d'y faire des réglages, d'y attacher ou d'en enlever les accessoires. L'usage d'accessoires autres que ceux qui sont spécifi quement recommandés pour cet outil peut comporter des risques.

Montage des chassis Dymorig et Vac-U-Rig® Pour les modèles 4125 et 4130 seulement

1. Placez la base sur le sol. Desserrez le boulon et l'écrou hex (clé non fournie). Ensuite, relevez la colonne en position verticale.

2. Pour le carottage à la verticale ou à l'horizontale, vissez le gros boulon du montant (sac d'accessoires à part) au travers du fond du montant dans la base. Ensuite, serrez le boulon et l'écrou hex (clé non fournie).

Si le carottage doit être fait à angle, penchez le montant à l'angle désiré et serrez le boulon et l'écrou hex. Conservez le gros boulon du montant pour le carottage à la verticale ou à l'horizontale.

1. Serrez les deux (2) boulons de calage noirs de la base à l'aide de la clé qui accompagne l'outil.
2. Vissez les quatre (4) rayons du levier de commande (sac d'accessoires à part) dans le moyeu du berceau.

Pour les modèles 4115 et 4120 seulement

1. Placez la base sur le sol
2. Retirez les deux (2) boulons hex. et les deux (2) rondelles d'arrêt du sac d'accessoires.
3. Posez le montant dans la rainure de la base.
4. Placez les deux (2) boulons et les deux (2) rondelles d'arrêt et serrez-les à fond.

Déplacement du levier de commande vers l'autre côté

Pour les modèles 4125 et 4130 seulement

1. Serrez le verrou du berceau.
2. Desserrez le goujon du coffret d'ampèremètre sur le berceau

3. Enlevez les quatre (4) vis à tête à six pans creux qui maintiennent le boîtier du levier de commande à rayons.

4. Déplacez le levier de 180° vers l'autre côté.

5. Remettez les quatre (4) vis à tête à six pans creux en place et serrez-les à fond.
6. Fixez le coffret d'ampèremètre au côté opposé selon la procédure décrite sous "Montage du coffret d'ampèremètre".

Pour modèles 4115 et 4120 seulement

1. Desserrez le verrou du berceau.
2. Remontez le berceau à sa hauteur maximale.
3. Relevez le berceau 13 mm (1/2") de plus avec la main.
4. Serrez le verrou du berceau.
5. Desserrez la vis à tête à six pans creux et en- levez le coffret d'ampèremètre.
6. Retirez le goujon du coffret d'ampèremètre du berceau.
7. Enlevez la vis et la rondelle au bout de l'arbre du pignon.
8. Retirez le levier de commande et l'arbre du pignon.
9. Déplacez l'ensemble levier-pignon de 180° vers l'autre côté du berceau.
10. Remettez vis et rondelle en place et serrez à fond.
11. Replacez le goujon du coffret d'ampèremètre sur le côté opposé au levier.
12. Fixez le coffret d'ampèremètre au côté opposé selon la procédure décrite sous "Montage du coffret d'ampèremètre".
13. Desserrez le verrou du berceau et abaissez le berceau jusqu'à ce que l'engrenage àcrémaillère s'engage.
14. Resserrez le verrou du berceau.

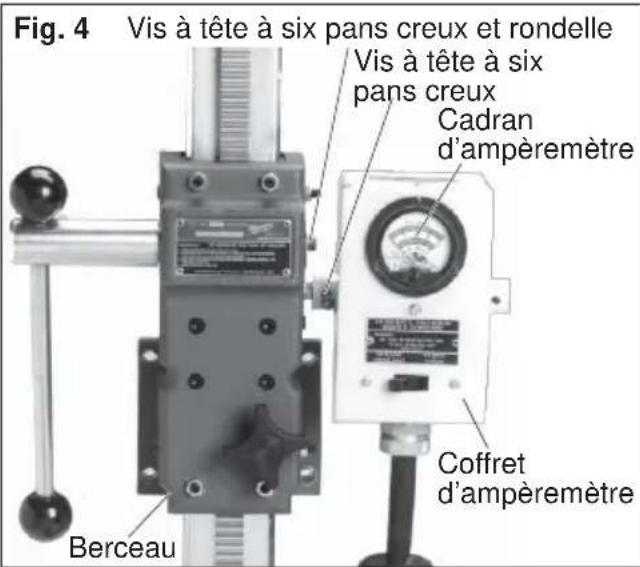

Montage du coffret d'ampèremètre

Pour tous les modèles

Un coffret d'ampèremètre est inclus avec l'équipement standard de l'outillage Vac-U-Rig®, mais il est en sus avec l'outillage Dymorig (voir "Accessoires"). Fixez le coffret d'ampèremètre au berceau du côté opposé au levier de commande à rayons.

1. Faites glisser le collet du coffret sur le goujon du berceau.
2. Placez le coffret à la position désirée et serrez les vis à tête à six pans creux, fi letage 1/4"-20.

N.B. Pour le carottage horizontal (dans un mur), l'ampèremètre doit faire face vers le haut pour être à la vue de l'utilisateur. Autrement, le débit d'eau de la vanne d'arrêt d'eau pourra couler dans les prises du coffret d'ampèremètre.

Montage du moteur Dymodrill sur le chassis

Pour tous les modèles

Le chassis Dymorig® est pourvu d'une fixation servant à l'installation de la foreuse Dymodrill. Un mécanisme d'avance est offert en option (voir "Accessoires"). Ce mécanisme peut être utilisé pour le carottage avec carottiers de tout calibre, mais il doit surtout être employé avec les carottiers de 254 mm (10") de diamètre.

1. Pour installer la foreuse, desserrez le verrou du berceau. Ensuite, relevez le berceau sur le montant à l'aide du levier à rayons, afin de laisser l'espace pour installer le carottier. Resserrez le verrou.
   N.B.: Si le berceau est difficile à déplacer sur le montant, desserrez les boulons de réglette en suivant les instructions sous le titre “Ajustement des boulons de réglette”.
2. Serrez les fi xations de montage ou le mécanisme d'avance (optionnel) sur la foreuse Dymodrill (Fig. 5) à l'aide des quatre (4) vis filetées 1/4"-20 à tête à six pans creux et les quatre (4) rondelles d'arrêt (les plus petites des rondelles incluses dans le sac d'accessoires à part). Assurez-vous que la clavette carrée de la fi xation de montage ou du mécanisme d'avance s'engage dans la rainure sur la foreuse Dymodrill.
3. Serrez la fixation de montage ou le mécanisme d'avance (optionnel) et la foreuse sur le berceau (Fig. 6) en insérant les quatre (4) boulons à tête hex. 3/8"-16 et les quatre rondelles d'arrêt (les plus grandes des rondelles incluses dans le sac d'accessoires à part) au travers des trous du berceau. Insérez les boulons dans les trous à partir de l'autre côté du chassis et placez les rondelles d'arrêt sur les boulons du côté de la fi xation de montage.

Lorsque le montage de la foreuse Dymodrill est terminé, assurez-vous que le berceau est fermement fixé sur le montant, afin de prévenir le flottement de la foreuse ou du carottier durant le forage. Avant de commencer le carottage, essayez de branler le berceau et la foreuse avec les mains. Si le berceau est correctement arrimé, il ne bougera pas. Si, au contraire, il bouge, serrez les boulons de réglette qui maintiennent le berceau en place selon les instructions sous le titre “Ajustement des boulons de réglette”.

Fig. 5

Ajustement des boulons de réglette

Lorsque le montage de la foreuse est terminé, assurez-vous que le berceau est fermement fixé sur le montant, afin de prévenir le flottement de la foreuse ou du carottier durant le forage. Avant de commencer le carottage, essayez de branler le berceau et la foreuse avec les mains. Si le berceau est correctement arrimé, il ne bougera pas. Si, au contraire, il bouge, serrez les (6) boulons de réglette qui maintiennent le berceau en place sur le montant tel que décrit ci-dessous et illustré à la figure 7.

Fig. 7

Pour les modèles 4125 et 4130 seulement.

Serrez les six (12) boulons de réglette à l'aide de la clé hex. contenue dans le sac d'accessoires à part. Pour les modèles 4115 et 4120 seulement.

Pour serrer les six (6) boulons de réglette, desserrez les écrous hex., serrez les boulons puis resserrez les écrous.

Choix et installation d'un carottier

MILWAUKEE offre des carottiers Dymobit standard et premium pour forer dans une variété de matériaux tels le béton coulé, le béton armé d'acier et le béton armé précontraint. Employez des carottiers propres et vifs.

Fig. 8
Rondelle en cuivre

1. Pour installer un carottier, enduisez le filetage du pivot et du carottier de graisse pour empêcher la corrosion et le grippage du carottier sur le pivot.
2. Glissez une rondelle en cuivre (incluse avec les composants de la vanne d'arrêt d'eau dans le sac d'accessoires à part) sur le pivot fi leté jusqu'à l'épaule. Le sac d'accessoires contient une rondelle de rechange, conservez-la pour vous en servir au besoin.
3. Vissez le carottier à fond sur le pivot fi leté.

Vitesse de rotation

Les foreuses Dymodrill fonctionnent à haute et à basse vitesse. Utilisez la basse vitesse pour les carottiers de grand diamètre et la haute vitesse pour les carottiers de petit diamètre (voir "Spécifi cations").

Montage de la vanne d'arrêt d'eau sur la foreuse Dymodrill

1. Prenez les composants de la vanne d'arrêt d'eau dans le sac d'accessoires. Les rondelles en cuivre contenues dans le sac servent à installer le carottier.
2. Insérez l'adaptateur du boyau dans le raccord du boyau. Ensuite, insérez la rondelle de caoutchouc dans le raccord.
3. Introduisez le bout fi leté de l'adaptateur dans l'embout de la vanne d'arrêt d'eau et serrez à fond à l'aide de la clé à douille fournie. Une partie du fi letage de l'adaptateur restera exposée.
4. Vissez l'ensemble de la vanne d'arrêt dans le manchon du pivot du moteur Dymodrill (Fig. 8). Serrez-le d'abord à la main puis environ 1/4 de tour à l'aide d'une clé réglable (non fournie).

Méthodes d'ancrage de l'outillage sur la surface de travail

N.B. Certains matériaux de construction sont renforcés d'acier. Les carottiers Dymobit peuvent couper dans les tiges d'acier encastrées, mais ne sont pas recommandés pour percer les plaques d'acier massif.

Carottage horizontal (murs)

Pour des instructions spécifi ques à l'usage de chevilles d'ancrage, voir la rubrique "Utilisation des chevilles à expansion".

Deux méthodes servent au calage de l'outillage pour le carottage vertical : soit à l'aide de chevilles d'ancrage à expansion soit en employant un système de pompe et de coussin à vide. Le système de chevilles d'ancrage assure un meilleur rendement du carottier parce qu'il offre une fi xation plus rigide. Pour des instructions relatives au montage d'un système de pompe et coussin à vide, voir le texte intitulé "Montage et installation du système d'ancrage àvide".

Rallonge télescopique optionnelle

La rallonge télescopique peut être utilisée avec l'une ou l'autre des méthodes d'ancrage.

N.B. L'outillage Vac-U-Rig® modèle 4136 contient une pompe et un coussin à vide. Cependant, pour certaines tâches, vous pourrez opter pour l'ancrage avec chevilles à expansion comme moyen de caler l'outillage.

Les chevilles d'ancrage et la rallonge télescopique ne sont pas comprises dans les outillages précités, on doit se les procurer séparément (voir "Accessoires").

MANIEMENT

Calage de l'outillage sur la surface de travail - Utilisation de chevilles d'ancrage à expansion

Pour les modèles 4125 et 4130 seulement.

Pour assujettir la base de l'outil à la surface, employez une cheville à expansion de 16 mm (5/8") (non fournie) adaptable au fi letage d'une tige ou d'un boulon de 16 mm (5/8").

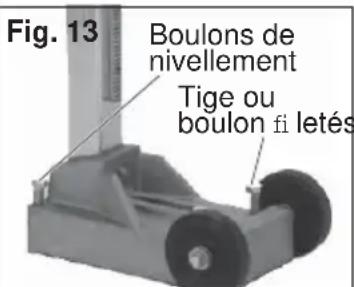

1. Mettez le chassis au niveau à l'aide des quatre boulons de nivellement, en vous fi ant sur le niveau à bulle de l'outil. Lorsque le chassis sera de niveau, serrez les quatre contre-écrous des boulons de nivellement.
2. Selon les instructions du fabricant, installez une cheville d'ancrage à expansion dans la surface. Alignez la fente de la base du chassis Dymorig sur la cheville d'ancrage, puis insérez une tige ou un boulon fi leté au travers de la base dans l'embout fi leté de la cheville d'ancrage. Serrez fermement le boulon ou l'écrou et la rondelle dans la cheville d'ancrage, selon le cas.

Montage et utilisation d'un système à vide.

Pour les modèles 4115, 4125 et 4130 seulement.

Fig. 11

Petit trou pour fi xer la pompe au chassis Dymorig

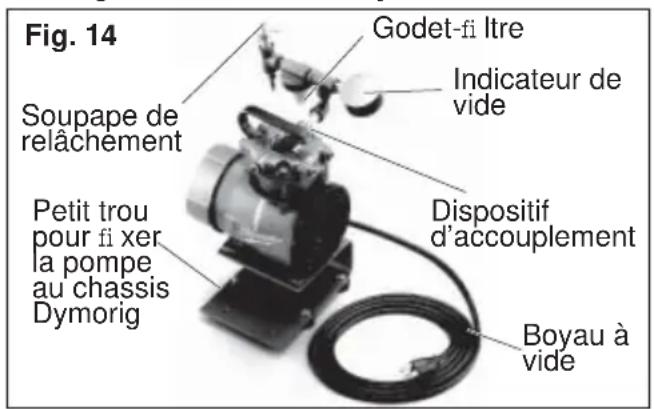

Godet-fi ItreIndicate

Fig. 12

Un coussin à vide est fourni avec l'outillage Vac-U-Rig®. Dans le cas de l'outillage Dymorigs, on doit se procurer cet article à part. Le coussin à vide est plus effi cace lorsqu'il est posé sur une surface lisse comme le béton coulé. Si la surface est trop poreuse ou rugueuse, le coussin n'adhérera pas fermement. Avant d'utiliser un coussin à vide, il faut toujours s'assurer que le joint d'étanchéité, sous le coussin, est en bon état. Si le joint est craquelé ou déchiré, il faut sans faute le remplacer, car autrement, le calage de l'outillage ne sera pas assez ferme. Pour remplacer le joint d'étanchéité du coussin, suivez les instructions sous la rubrique "Remplacement du joint d'étanchéité des coussins à vide". Voir la rubrique "Accessoires" pour le numéro de pièce du joint d'étanchéité.

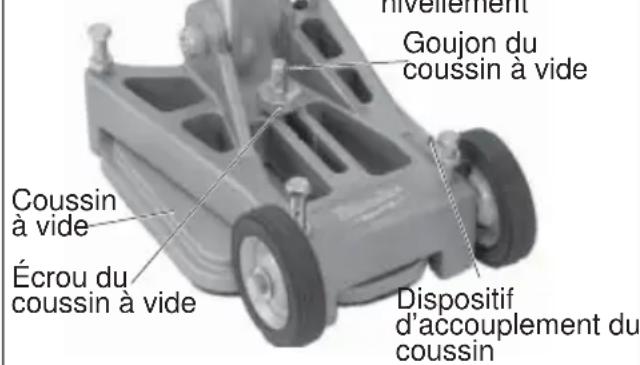

1. Pour installer le coussin à vide, penchez la base du chassis et glissez le coussin en-dessous, de façon à ce que le goujon fi leté du coussin passe dans le trou situé à la fi n de la fente centrale de la base du chassis. Ensuite, replacez le chassis à la verticale.
2. Placez le chassis en position pour le carottage.

3. Mettez le chassis au niveau à l'aide des quatre boulons de nivellement, en vous guidant sur la nivelle (4125 et 4130 seulement). Une fois le chassis au niveau, serrez les quatre contre-écrous (4125 et 4130 seulement) sur les boulons de nivellement.

4. Raccordez une extrémité du boyau à vide au dispositif d'accouplement du coussin à vide. Pour ce faire, écartez le collet du boyau et insérez le bout du boyau sur le dispositif d'accouplement jusqu'à ce qu'il s'enclenche. Ensuite, de la même manière, raccordez l'autre bout du boyau à vide au dispositif d'accouplement de la pompe à vide.

5. La pompe à vide peut être posée sur une surface sèche à l'écart du chassis ou montée sur le chassis, tel qu'indiqué. Cependant, NE MONTEZ PAS la pompe à vide sur le chassis Dymorig pour effectuer du carottage à angle.

Pour monter la pompe à vide sur le chassis Dymorig, alignez le petit trou de la base de la pompe sur le goujon fi leté du coussin faisant saillie au centre de la base du chassis.

1. Branchez la pompe sur une prise de courant, la pompe va démarrer automatiquement. Appuyez votre pied sur le coussin à vide ou sur le goujon du coussin pour l'abaisser et le faire adhérer au sol.
2. Lorsque le coussin sera fi xé à au moins 508mm (20") de vide à mercure, serrez à fond l'écrou du goujon de fi xation du coussin.

AVERTISSEMENT L'indicateur de devrait montrer un vide à mercure d'au 508 mm (20"). Pour éviter les risques essures corporelles, ne commencez pas rottage si l'indicateur montre un vide à pure inférieur à 508 mm (20").

 l'aide d'une cheville d'ancrage à expansion

Pour les modèles 4115 et 4120 seulement.

Pour fixer la base à la surface, utilisez une cheville à expansion à fi letage 16 mm (5/8") (non fournie) filetée pour une tige ou un boulon à fi letage 16 mm (5/8").

1. Enlevez le joint caoutchouté de la base
2. Mettez le chassis au niveau avec les quatre (4) boulons de nivellement.
3. Selon les instructions du fabricant, installez une cheville d'ancrage à expansion dans la surface. Alignez la fente de la base du chassis Dymorig sur la cheville d'ancrage, puis insérez une tige ou un boulon fi leté au travers de la base dans l'embout fi leté de la cheville d'ancrage. Serrez fermement le boulon ou l'écrou et la rondelle dans la cheville d'ancrage, selon le cas.

Montage et utilisation du système à vide

Pour le modèle 4120 seulement.

Le système à vide est plus effi cace lorsqu'il est posé sur une surface lisse comme le béton coulé. Si la surface est trop poreuse ou rugueuse, le coussin n'adhérera pas fermement. Avant d'utiliser un coussin à vide, il faut toujours s'assurer que le joint d'étanchéité, sous le coussin, est en bon état. Si le joint est craquelé ou déchiré, il faut sans faute le remplacer, car autrement, le calage de l'outillage ne sera pas assez ferme.

Pour remplacer le joint d'étanchéité du coussin, suivez les instructions sous la rubrique "Remplacement du joint d'étanchéité des coussins à vide". Voir la rubrique "Accessoires" pour le numéro de pièce du joint d'étanchéité.

1. Placez le chassis tel que requis pour le carottage.
2. Desserrez les quatre (4) boulons de nivellement jusqu'à ce que leur tête dépasse la base.
3. Placez l'adaptateur du système à vide dans la fente de la base.
4. Raccordez une extrémité du boyau à vide, compris dans l'outillage, au dispositif d'accouplement du coussin à vide. Pour ce faire, écartez le collet du boyau et insérez le bout du boyau sur le dispositif d'accouplement jusqu'à ce qu'il s'enclenche. Ensuite, de la même manière, raccordez l'autre bout du boyau à vide au dispositif d'accouplement de la pompe à vide.
5. La pompe à vide peut être posée sur une surface sèche à l'écart du chassis ou montée sur la base du chassis Dymorig, tel qu'indiqué. Pour installer la pompe à vide sur la base, alignez les petits trous de la fi xation de la pompe sur les deux trous fi letés de la base. Fixez la pompe à vide à la base

à l'aide des deux (2) vis 1/4"-20 contenues dans le sac d'accessoires.

1. Branchez la pompe sur une prise de courant, la pompe va démarrer immédiatement. Appuyez votre pied sur la base jusqu'à ce qu'elle s'abaisse et adhère à la surface.
2. Serrez les quatre (4) boulons de nivellement juste assez pour éliminer le fl ottement sans décoller le joint d'étanchéité du coussin et soulever la base.

Utilisation de la rallonge télescopique (optionnelle)

1. Câlez le chassis en employant soit une cheville d'ancrage à expansion ou un coussin à vide selon les instructions (voir "Calage de l'outillage sur la surface de travail").
2. Placez le flasque supérieur de la rallonge contre le plafond ou le mur et placez l'autre bout de la rallonge sur la vis de montée au sommet du montant du chassis.
   La rallonge est réglable jusqu'à 14 pieds. Tournez la vis de montée pour serrer la rallonge et faire les autres réglages nécessaires.

Assurez un débit d'eau adéquat

Un débit d'eau adéquat doit être maintenu durant le carottage. Les foreuses Dymodrill sont pourvues d'une vanne d'arrêt d'eau intégrée pour contrôler le débit d'eau autour et à l'intérieur du carottier. L'eau sert à refroidir le carottier et à évacuer les débris de forage.

Lecture de l'ampèremètre

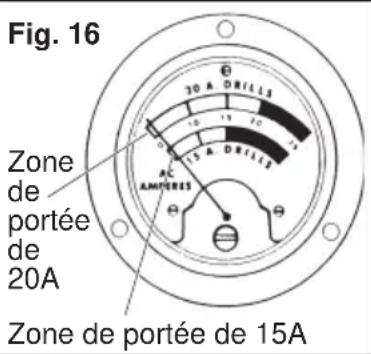

L'ampèremètre est le cadran sur le coffret d'ampèremètre. Cet accessoire est fourni avec l'outillage Vac-U-Rig®, mais on doit se le procurer à part avec l'outillage Dymorig. Le cadran d'ampèremètre indique la pression de rétroaction durant

le carottage et permet de prévenir la surcharge du moteur et l'usure prématurée du carottier. L'arc vert du cadran représente la portée normale de forage, tandis que l'arc rouge indique une trop grande pression.

AVERTISSEMENT Pour minimiser

les risques de blessures, servez-vous toujours de l'ampèremètre lorsque vous utilisez la foreuse Dymodrill. L'ampèremètre est pourvu d'un interrupteur pour faire démarrer le moteur ou l'arrêter. Il sert aussi d'indicateur de portée pour prévenir la surcharge du moteur.

Embrayage et broche de cisaillement

Fig. 17
Broche de cisaillement
Manchon du pivot (modèles à broche de cisaillement) Pivot fi leté (modèles à embrayage)

Anneau de retenue (modèle à broche de cisaillement seul.)

Les foreuses Dymodrill nos 4079, 4090, et 4094 sont pourvues d'une broche de cisaillement qui les protège contre la surcharge. Cette broche entraîne le manchon du pivot. Si le carottier reste grippé, la broche va débrayer pour protéger les engrenages et le moteur. Des broches de cisaillement supplémentaires sont fournies avec chaque foreuse Dymodrill et peuvent être remplacées (voir "Accessoires" pour le numéro de pièce). Il est important de vérifi er l'état du pivot chaque fois que l'outil est utilisé. Le pivot doit être lisse, sans rainures ni corrosion. Si le pivot est en mauvais état, il est possible que le manchon fi leté et la partie interne du pivot se soudent et restent grippés durant le carottage (voir "Lubrifi cation du pivot de foreuse Dymodrill à broche de cisaillement" pour les instructions de lubrifi cation du pivot).

Les modèles 4004, 4005, 4096 et 4097 sont pourvus d'un système d'embrayage, plutôt que d'un système de broche de cisaillement, pour protéger les engrenages et le moteur. Si le moteur devient surchargé, l'embrayage va commencer à glisser et la rotation va s'arrêter. L'embrayage est préréglé en usine et ne requiert pas de réglage. Les troubles caractérisés par de trop fréquents débrayages devraient être signalés à un centre de service MILWAUKEE accrédité.

AVERTISSEMENT Pour minimiser les

risques de blessures, inspectez toujours l'aire de carottage pour y déceler les fi ls cachés.

Techniques de carottage

1. Choisissez et installéz un carottier selon les instructions sous le titre "Choix et installation du carottier".

2. Fixez le chassis à la surface de travail selon une des méthodes décrites sous le titre "Méthodes d'ancrage de l'outillage sur la surface de travail".

3. Placez l'interrupteur du moteur à la position "OFF" et réglez l'embrayage à la vitesse de rotation haute ou basse, en vous guidant sur les directives intitulées "Vitesse de rotation".

N.B. : NE CHANGEZ PAS LA VITESSE DE ROTATION PENDANT QUE L'INTERRUPTEUR DU MOTEUR EST À LA POSITION "ON". Pour régler la vitesse, sur toutes les foreuses Dymodrill, poussez le levier d'embrayage à la position désirée.

Fig. 18

4 Raccordez le boyau à eau à la vanne d'arrêt d'eau de la foreuse Dymodrill et à la prise d'eau. Assurez-vous que les joints sont étanches. Si le boyau à eau n'est pas assez long, employez un boyau ordinaire de jardin. Mettez en place un système d'évacuation de l'eau usée.
5. Si vous utilisez un système à vide, lisez les instructions relatives à son installation sous le titre "Montage et utilisation d'u système à vide". N'entamez pas les autres étapes de carottage avant que la jauge de la pompe à vide n'affi che au moins 508 mm (20") de vide à mercure. Normalement, la jauge affi chera 584 mm (23") ou plus. Ne vous servez jamais de la foreuse Dymodrill si la jauge de la pompe à vide indique moins de 508 mm (20") de vide à mercure (voir "Méthodes d'ancrage de l'outillage sur la surface de travail".) Surveillez toujours la jauge de vide durant le carottage. Si de l'eau s'accumule dans le godet de filtrage, videz-le aussitôt pour prévenir tout dommage à la pompe.

AVERTISSEMENT Pour minimiser

les risques de blessures, ne vous servez pas de l'outillage Dymorig si la jauge de vide affi che moins de 508 mm (20") de vide à mercure.

1. Placez l'interrupteur de la foreuse Dymodrill à la position "ON". Ouvrez le robinet de la prise d'eau pour alimenter la vanne d'arrêt d'eau (voir "Assurez un débit d'eau adéquat"). Tournez la vanne en sens horaire pour augmenter le débit d'eau et en sens inverse-horaire pour diminuer le débit.

2. Empoignez le levier de commande et desserrez légèrement le verrou du berceau. Tournez lentement le levier pour abaisser le carottier sur la surface de travail en appliquant une pression constante. Pour empêcher le carottier d'errer, appliquez toujours une légère pression pour commencer un trou, jusqu'à ce que le bout du carottier pénètre dans la surface. Ensuite, augmentez la pression.

3. Appliquez assez de pression sur le carottier pour qu'il coupe constamment. Fiez-vous au cadran du coffret d'ampèremètre pour vérifi er si la pression est correcte.

N.B. Si le chassis se déplace durant le carottage, arrêtez le moteur, replacez le chassis et recommencez à forer.

1. Surveillez le débit d'eau (voir "Carottage au diamant"). Généralement, le débit d'eau devrait être d'un à deux gallons par minute. Si le débit est trop grand, les deux trous du pivot vont fuir. Si cela se produit, diminuez le débit d'eau. Le débit d'eau est adéquat lorsque l'eau et les débris évacués forment un cercle d'environ 13 mm (1/2") autour du carottier. Gardez l'aire de travail au sec.

2. Lorsqu'une coupe est complétée, laissez le moteur de la foreuse en marche et tournez le levier de commande en sens horaire pour remonter le carottier. Si vous ne laissez pas le moteur en marche pour le retirer, le carottier pourra rester bloqué dans le trou. Une fois le carottier retiré du trou, placez l'interrupteur du moteur à la position OFF et serrez le verrou du berceau. Pour éviter le démarrage accidentel du moteur, débranchez le coffret d'ampèremètre de la prise de courant avant de désamorcer la pompe à vide.

Si vous utilisez une pompe à vide, débranchez-la et ouvrez la soupape de relâchement de vide pour désamorcer le coussin à vide.

Retrait des carottes et forage profond

Pour le forage des trous dont la profondeur excède celle du carottier, procédez selon les étapes suivantes :

1. Commencez à forer le trou selon la méthode habituelle. Lorsque la profondeur du trou atteindra la longueur du carottier, arrêtez la foreuse Dymodrill.
2. Enlevez la carotte en insérant un ciseau ou un coin effi lé dans la coupe entre la carotte et la surface de travail. Vous pouvez aussi utiliser une pince spéciale pour le carottage, un fi l métallique recourbé ou un boulon d'ancrage.
3. Après avoir retiré la carotte, réintroduisez le carottier dans le trou ou ajoutez-y une rallonge pour continuer le forage (voir "Accessoires"). Retirer une carotte dont le diamètre est deux fois plus grand que la longueur peut être diffi cile. Il faut alors broyer la carotte en petits morceaux faciles à enlever. Un marteau électrique ou un ciseau sont utiles pour fragmenter les carottes.

AVERTISSEMENT Habituellement,

lorsque vous forez au travers d'un plancher, les carottes tombent sur le plancher d'en-dessous. Prenez les mesures nécessaires pour protéger les personnes et les biens qui sont en-dessous de l'aire de forage.

Carottage au diamant

Facteurs qui infl uencent le rendement du carottage:

• Quantité de liquide refroidisseur
- Défaut de rigidité de l'outillage
• Mauvais état de l'outillage
- Rotation t-min. de la foreuse

• Pression de l'utilisateur sur l'outil
  • Teneur du béton en acier
• Format de l'acier moulé dans le béton
• Âge du béton
• Forme, genre, dureté et pouvoir abrasif de l'agrégat
• Sable artifi ciel ou sable de rivière (naturel)
• Technique de l'utilisateur
• Soin de l'utilisateur
  • Excentricité du carottier

Technique de l'utilisateur

Frez à pression constante et ferme. Ne soumettez pas le carottier à des mouvements saccadés qui font craquer les diamants. Une pression trop légère émousse les diamants, ralentit la pénétration et favorise l'encrassement de la couronne. Une pression excessive peut surcharger le moteur de la foreuse et user prématurément les diamants, surtout dans le béton armé. Laissez le carottier faire son travail sans provoquer son grippage dans le matériau. Si l'outil commence à vibrer:

1. Arrêtez le carottage.
2. Mettez le moteur à la position OFF.

3. Vérifi ez le serrage des boulons, écrous et boulons de réglette. Serrez-les si nécessaire.

4. Corrigez l'excentricité du carottier, s'il y a lieu. Si la vibration persiste, enlevez la carotte et les débris de forage.

Si la vibration continue après l'application de ces mesures, retournez l'outillage au centre-service MILWAUKEE le plus près.

Eau

L'eau joue deux rôles importants dans le forage :

1. L'eau agit comme refroidisseur; elle neutralise la chaleur causée par la friction du carottage. Elle préserve les diamants, la matrice, la soudure des segments et les parois du carottier. Le manque de liquide refroidisseur pourra entraîner la surchauffe et la défaillance des éléments de l'outillage.
2. L'eau sert à l'évacuation des débris abrasif du carottage. Ces particules proviennent des agrégats, du sable, des diamants et du métal de la matrice du carottier, de même que des différents métaux moulés dans le béton. Le trou doit être vidé des débris pour que le carottier puisse faire son travail. Si des particules demeurent dans le trou, il s'exercera une pression supplémentaire sur les parois du carottier. Cela pourra ralentir la rotation et causer l'encrassement du carottier. Le moteur de la foreuse subira la surcharge causée par l'effort du carottier et l'augmentation de l'intensité du courant. En outre, les débris de carottage usent les parois du carottier et peuvent, éventuellement, entraîner la perte de segments.

Surveillez le débit d'eau. Le débit devrait être réglé jusqu'à ce que l'eau usée soit boueuse et de teinte opaque. Une eau usée continuellement claire ou occasionnellement claire indique un débit trop grand, ce qui est une des principales causes d'encrassement et de défaillance. D'autres facteurs peuvent aussi contribuer à l'encrassement mais l'encrassement par le débit d'eau peut facilement être contrôlé par l'utilisateur. Un trop grand débit d'eau nuit au contact entre les parois du carottier

et le matériau. Lorsque les segments du carottier n'attaquent pas correctement la surface, l'effet d'érosion contrôlée qui protège le mordant du carottier se trouve neutralisé et le carottier s'encrasse. Cela se produit surtout avec les carottiers de petit diamètre. Un débit d'eau adéquat variera selon le diamètre du carottier. N'employez que l'eau nécessaire à l'évacuation des débris de carottage.

Outillage

• Assurez-vous que la machinerie est en bon état de marche. Le montant, le chassis, le moteur et la base devraient être fermement fixés pour éviter toute vibration durant le carottage.
• Assurez-vous que le moteur soit du calibre (intensité de courant et rotation) compatible avec le diamètre du carottier utilisé (consulter le guide du moteur dans le catalogue).
• Assurez-vous toujours que l'outillage de carottage soit monté rigidement avec une cheville d'ancrage ou un coussin à vide, car tout mouvement ou toute vibration pourraient endommager le carottier. Se tenir sur la base du chassis pour le maintenir en place est dangereux et n'offre pas la rigidité nécessaire au carottage.

Carottiers à diamants

• Exercez peu de pression sur le carottier, pour les premier, deuxième ou troisième trous, afin que les diamants neufs mordent graduellement dans le matériau.
• Abaissez le carottier très lentement sur la surface de travail. Exercez une légère pression sur le carottier, jusqu'à ce que la couronne à diamants ait pénétré dans le matériau.
• Ralentissez l'abaissement du carottier et laissez le carottier tourner librement si vous sentez qu'il butte sur de l'acier moulé dans le béton. Ne le forcez pas. Dans un tel cas, l'eau usée ayant circulé autour du carottier en butte à de l'acier moulé dans le béton va devenir claire. Toute vibration ou saccade pourrait alors briser ou dégarnir la couronne de diamants.
• Gardez le carottier bien affûté.

Encrassement du carottier

Le grippage du carottier est causé par une de deux choses : un carottier émoussé (encrassé) ou un manque de rigidité de l'outillage.

Causes de l'encrassement du carottier :

- Rotation (T-Min.) incompatible avec le diamètre du carottier

- Pression trop grande sur le carottier

- Pression insuffi sante sur le carottier

•Densité d'acier de la matière à forer

•Agrégats durs et grossiers

• Surabondance d'eau

•Puissance de forage insuffi sante

Un carottier bien affûté aura bonne prise des diamants et sera capable de forer dans presque n'importe quel matériau, y compris l'acier moulé dans le béton.

Affûtage des carottiers

Pour être effi cace, un carottier à couronne de diamants doit avoir une bonne prise. Maints facteurs contribuent au «cycle d'érosion contrôlée» par l'action des segments du carottier. Lorsque cette action est altérée, le carottier peut s'émousser ou s'encrasser. On constate l'encrassement lorsque le taux de carottage diminue de façon marquée ou que le carottier cesse complètement d'avancer. Il faut alors inspecter le carottier et si les diamants affi eurent le métal, c'est qu'ils sont encrassés ou qu'ils manquent de prise.

Souvent, les correctifs suivants donnent de bons résultats :

1. Réduisez le débit d'eau jusqu'à ce que l'eau usée devienne boueuse. Continuez a forer avec le moins d'eau possible jusqu'à ce que le carottier progresse.
2. Si le carottier n'avance pas, retirez-le du trou. Versez dans le trou une couche de 6 mm (1/4") d'épaisseur de silice, le plus grossier possible.
3. Recommencez à forer durant 3 à 5 minutes avec très peu d'eau et à la vitesse la plus basse possible.
4. Augmentez graduellement le débit d'eau pour évacuer le silice du trou.
5. Répétez si nécessaire.

Les effets de l'acier dans le carottage

• L'auto-aiguisage des carottiers imprégnés de diamant requiert l'apport d'un abrasif. Cet abrasif use la charge métallique de la matrice des segments. Cette érosion laisse apparaître les diamants vifs et leur action abrasive continue.
• Les tiges de métal moulées (barres nervurées) ne sont pas abrasives. Elles ne produisent pas l'érosion du métal de la matrice nécessaire à l'exposition des diamants encastrés dans la matrice des segments.
• Lorsque le carottier est longuement exposé au renforcement métallique du béton, il devient encrassé et manque de prise, ce qui nuit au carottage.

ENTRETIEN

AVERTISSEMENT Pour minimiser

les risques de blessures, débranchez toujours l'outil avant d'y effectuer des travaux de maintenance. Ne faites pas vous-même le démontage de l'outil ni le rebobinage du système électrique. Consultez un centre de service MILWAUKEE accrédité pour toutes les réparations.

Entretien de l'outil

Gardez l'outil en bon état en adoptant un programme d'entretien ponctuel. Avant de vous en servir, examinez son état en général. Inspectez-en la garde, interrupteur, cordon et cordon de rallonge pour en déceler les défauts. Vérifiez le serrage des vis, l'alignement et le jeu des pièces mobiles, les vices de montage, bris de pièces et toute autre condition pouvant en rendre le fonctionnement dangereux. Si un bruit ou une vibration insolite survient, arrêtez immédiatement l'outil et faites-le vérifi er avant de vous en servir de nouveau. N'utilisez pas un outil défectueux. Fixez-y une étiquette marquée « HORS D'USAGE » jusqu'à ce qu'il soit réparé (voir « Réparations »).

Normalement, il ne sera pas nécessaire de lubrifi er l'outil avant que le temps ne soit venu de remplacer

les balais. Après une période pouvant aller de 6 mois à un an, selon l'usage, retournez votre outil à un centre de service MILWAUKEE accrédité pour obtenir les services suivants :

• Lubrification
• Inspection et remplacement des balais
• Inspection et nettoyage de la mécanique (engrenages, pivots, coussinets, boîtier etc.)
• Inspection électrique (interrupteur, cordon, induit etc.)
  • Vérification du fonctionnement électromécanique

Lubrification des engrenages à crémaillère

Maintenez une mince couche de graisse MILWAUKEE de type «E» sur les engrenages à crémaillère pour prévenir la friction et l'usure.

Lubriation du pivot de foreuse Dymodrill à broche de cisaillement

Avant chaque usage, nettoyez et lubrifi ez le pivot ou le manchon du pivot avec la graisse MILWAUKEE de type «E» pour prévenir le grippage du pivot durant le carottage.

1. Pour la maintenance du pivot des modèles à broche de cisaillement, enlevez l'anneau de retenue à l'aide d'un tournevis. Ensuite, retirez le manchon du pivot.
2. Enlevez la poussière et les débris de l'intérieur et de l'extérieur du pivot et du manchon, de même que des trous à eau du pivot. Enduisez le pivot d'une mince couche de graisse MILWAUKEE de type «E».
3. Replacez le manchon sur le pivot. assurez-vous que le manchon du pivot tourne librement sur le pivot et ensuite, remettez l'anneau de retenue en place.

Remplacement du joint d'étanchéité des coussins à vide

Pour les modèles 4115, 4125 et 4130 seulement. À l'usage normal, le joint d'étanchéité en caoutchouc sous le coussin à vide vient à s'user et il faut le remplacer. Faites remplacer le joint d'étanchéité du coussin à vide à un centre-service MILWAUKEE accrédité ou remplacez-le vous-même de la façon suivante :

1. Enlevez le vieux joint et nettoyez parfaitement la rainure de la vieille colle.
2. Étalez une coulée de composé à joints à base de caoutchouc (No de cat. 44-22-0060) jusqu'au fond de la rainure.
3. Placez immédiatement le nouveau joint d'étanchéité (No de cat. 43-44-0570) dans la rainure et pressez-la fermement en place.

4. Tournez le coussin à l'endroit et placez le côté du joint sur une surface plate et lisse, puis appliquez une pression sur le pourtour du joint.

5. Laissez durcir le composé à joints durant 24 heures avant de vous servir du coussin.

Pour les modèles 4120 seulement.

À l'usage normal, le joint d'étanchéité en caoutchouc sous le coussin à vide vient à s'user et il faut le remplacer. Faites remplacer le joint d'étanchéité du coussin à vide à un centre-service MILWAUKEE accrédité ou remplacez-le vous-même de la façon suivante :

1. Enlevez le moteur Dymodrill et le carottier.
2. Renversez le chassis Dymorig sur son dos pour que les roues pointent vers le bas.
3. Retirez le vieux joint d'étanchéité.
4. Etalez une coulée de composé à joints à base de caoutchouc (No de cat. 44-22-0060) jusqu'au fond de la rainure.
5. Placez un joint neuf (No de cat. 43-44-0605) dans la rainure et enfoncez-le parfaitement.
6. Redressez le chassis Dymorig.
7. Réinstallez le moteur Dymodrill et le carottier.

Nettoyage du fi ltre de la pompe à vide

Nettoyez périodiquement les feutres du fi ltre pour assurer l'effi cacité de la pompe. Pour nettoyer les feutres du fi ltre, enlevez le godet de plastique et retirez les fi ltres du tube de plastique. Enlevez la poussière et les débris des feutres et nettoyez le godet de plastique. Ensuite, replacez les feutres sur le tube de plastique et posez le godet sur le fi ltre.

AVERTISSEMENT Pour minimiser

les risques de blessures, choc électrique et dommage à l'outil, n'immergez jamais l'outil et ne laissez pas de liquide s'y infi ltrer.

Nettoyage

Débarrassez les évents des débris et de la poussière. Gardez les poignées de l'outil propres, à sec et exemptes d'huile ou de graisse. Le nettoyage de l'outil doit se faire avec un linge humide et un savon doux. Certains nettoyants tels l'essence, la térébenthine, les diluants à laque ou à peinture, les solvants chlorés, l'ammoniaque et les détergents d'usage domestique qui en contiennent pourraient détériorer le plastique et l'isolation des pièces. Ne laissez jamais de solvants infl ammables ou combustibles auprès des outils.

Réparations

Si votre outil est endommagé, retourne l'outil entier au centre de maintenance le plus proche.

ACCESOIRES

AVERTISSEMENT Débranchez tou-

jours l'outil avant de changer ou d'enlever les accessoires. L'utilisation d'autres accessoires que ceux qui sont spécifi quement recommandés pour cet outil peut comporter des risques.

Pour une liste complète des accessoires, prière de se reporter au catalogue MILWAUKEE Electric Tool ou visiter le site internet www.milwaukeetool.com. Pour obtenir un catalogue, il suffit de contacter votre distributeur local ou l'un des centres-service.

GARANTIE LIMITÉE - AUX ÉTATS-UNIS ET AU CANADA

Chaque outil électrique MILWAUKEE (y compris les produits sans fil [outils, piles, chargeur de piles, lampe de travail]; consulter les énoncés de la GARANTIE LIMITÉE DES BLOCS-PILES SANS FIL) est garanti à l'acheteur d'origine être exempt de vice de matériau et de fabrication. Sous réserve de certaines exceptions, MILWAUKEE réparera ou remplacera toute pièce d'un outil électrique qui, après examen par MILWAUKEE, s'est avérée être affectée d'un vice de matériau ou de fabrication pendant une période de cinq (5) ans* après la date d'achat, sauf indication contraire. Retourner l'outil électrique, à un centre de réparations en usine MILWAUKEE ou à un poste d'entretien agréé MILWAUKEE, en port prépayé et assuré. Une copie de la preuve d'achat doit être présentée au moment de retourner le produit. Cette garantie ne couvre pas les dommages que MILWAUKEE détermine être causés par des réparations ou des tentatives de réparation par quiconque autre que le personnel agréé par MILWAUKEE, des utilisations incorrectes, des altérations, des utilisations abusives, une usure normale, une carence d'entretien ou des accidents.

*La période de garantie applicable pour les radios de chantier, le port d'alimentation M12™, Source d'énergie M18™, et les chariots de travail industriels Trade Titan™ est d'une durée d'un (1) an à partir de la date d'achat. La période de la garantie couvrant la lampe de travail à DÉL et l'ampoule améliorée à DÉL est une garantie À VIE limitée à l'acheteur d'origine seulement; si, lors d'une utilisation normale, l'ampoule à DÉL présente une défectuosité, la lampe de travail et l'ampoule seront remplacées sans frais.

*Cette garantie ne s'applique pas aux cloueuses-agrafeuses pneumatiques, aux pulvérisateurs à peinture sans air, aux blocs piles pour outils sans fil, aux génératrices d'alimentation portatives à essence, aux outils à main, aux monte-charge – électrique, à levier et à chaîne (manuel), aux vestes chauffantes M12™, aux produits réusinés, ni aux produits d'essai et de mesure. Il existe des garanties distinctes pour ces produits.

L'enregistrement de la garantie n'est pas nécessaire pour bénéficier de la garantie en vigueur sur un outil électrique MILWAUKEE. La date de fabrication du produit servira à établir la période de garantie si aucune preuve d'achat n'est fournie lorsqu'une demande de service sous garantie est présentée.

L'ACCEPTATION DES RECOURS EXCLUSIFS DE RÉPARATION ET DE REMPLACEMENT DÉCRITS AUX PRÉSENTES EST UNE CONDITION DU CONTRAT D'ACHAT DE TOUT PRODUIT MILWAUKEE. SI VOUS N'ACCEPTEZ PAS CETTE CONDITION, VOUS NE DEVEZ PAS ACHETER LE PRODUIT. EN AUCUN CAS MILWAUKEE NE SAURAIT ÊTRE RESPONSABLE DE TOUT DOMMAGE ACCESSOIRE, SPÉCIAL OU INDIRECT, DE DOMMAGES-INTÉRÊTS PUNITIFS OU DE TOUTE DÉPENSE, D'HONORAIRES D'AVOCATS, DE FRAIS, DE PERTE OU DE DÉLAIS ACCESSOIRES À TOUT DOMMAGE, DÉFAILLANCE OU DÉFAUT DE TOUT PRODUIT, Y COMPRIS NOTAMMENT LES PERTES DE PROFIT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES DIRECTS OU INDIRECTS, LES RESTRICTIONS CI-DESSUS PEUVENT NE PAS ÊTRE APPLICABLES. CETTE GARANTIE EST EXCLUSIVE ET REMPLACE TOUTE AUTRE GARANTIE EXPRESSE, QU'ELLE SOIT ORALE OU ÉCRITE. DANS LA MESURE PERMISE PAR LA LOI. MILWAUKEE RENONCE À TOUTE GARANTIE IMPLICITE, Y COMPRIS, SANS S'Y LIMITER, TOUTE GARANTIE IMPLICITE DE QUALITÉ MARCHANDE OU D'ADAPTATION À UNE UTILISATION OU À UNE FIN PARTICULIERE. DANS LA MESURE OÙ UNE TELLE STIPULATION D'EXONÉRATION N'EST PAS PERMISE PAR LA LOI, LA DURÉE DE CES GARANTIES IMPLICITES EST LIMITÉE À LA PÉRIODE APPLICABLE DE LA GARANTIE EXPRESSE, TEL QUE DÉCRIT PRÉCÉDEMMENT. CERTAINS ÉTATS ET PROVINCES NE PERMETTANT PAS DE LIMITATION DE DURÉE DES GARANTIES IMPLICITES, LES RESTRICTIONS CI DESSUS PEUVENT NE PAS ÊTRE APPLICABLES. LA PRÉSENTE CONFÈRE À L'UTILISATEUR DES DROITS LÉGAUX PARTICULIERS; IL BÉNÉFICIE ÉGALEMENT D'AUTRES DROITS QUI VARIENT D'UN ÉTAT À L'AUTRE.

Cette garantie s'applique aux produits vendus aux États-Unis et au Canada uniquement.

Veuillez consulter la rubrique Centre SAV MILWAUKEE, dans la section Pièces & Service du site Web de MILWAUKEE, à l'adresse www.milwaukeetool.com, ou composer le 1-800-SAWDUST (1-800-729-3878) afin de trouver le centre de réparations en usine MILWAUKEE le plus près.

GARANTIE LIMITÉE – MEXIQUE, AMÉRIQUE CENTRALE ET CARAÏBES

TECHTRONIC INDUSTRIES' garantit le produit pendant cinq ans à partir de la date d'achat d'origine. Le présent bon de garantie couvre tous les vices de matériau et de fabrication que peut afficher cet outil électrique. Pour assurer la validité de la présente garantie, veuillez présenter le bon de commande, estampillé du sceau du distributeur ou du magasin où le produit a été acheté, au centre de réparations agréé. Si le bon de commande n'a pas été estampillé, veuillez fournir la preuve d'achat d'origine au centre de réparations agréé. Pour un entretien, des pièces, des accessoires ou d'autres composants, composer sans frais le 1-800-832-1949 afin d'obtenir les coordonnées du centre de réparations agréé le plus près.

Procédure pour assurer la validité de la garantie

Présenter le produit au centre de réparations agréé, accompagné du bon de commande estampillé du sceau du distributeur ou du magasin où le produit a été acheté. Toute pièce défectueuse ou tout composant défectueux sera remplacé sans frais. Milwaukee assume tous les frais de transport liés à ce processus de garantie.

Exceptions

La garantie ne s'applique pas dans les situations suivantes :
a) Si le produit a été utilisé pour une fin autre que celle indiquée dans le guide de l'utilisateur final ou le manuel d'instructions.
b) Si les conditions d'utilisations ne sont pas habituelles.
c) Si le produit a été modifié ou réparé par une personne non autorisée par TECHTRONIC INDUSTRIES.
Note : Si le cordon électrique est endommagé, il doit être remplacé par un centre de réparations agréé pour éviter les risques d'électrocution.

CENTRE DE RÉPARATIONS ET DE SERVICE

Modèle : Rafael Buelna No.1. Col. Tezozomoc Mexico, Azcapotzalco D.F.

Date d'achat: 01800 832 1949

SceauRODistribuOVMDEOMagasirPAR : TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V. Av. Santa Fe 481 piso 6, Col. Curz Manca. CP 05349, Cuajimalpa, D.F.

MILWAUKEE est fier de proposer un produit de première qualité NOTHING BUT HEAVY DUTY®. Votre satisfaction est ce qui compte le plus!

En cas de problèmes d'utilisation de l'outil ou pour localiser le centre de service/ventes ou le centre d'entretien le plus proche, appelez le...

1.800.268.4015

Lundi – Vendredi 7:00 – 4:30 CST

fax: [phone]

Notre réseau national de distributeurs agréés se tient à votre disposition pour fournir l'aide technique, l'outillage et les accessoires nécessaires. Composez le 1.800.268.4015 pour obtenir les noms et adresses des revendeurs les plus proches ou bien consultez la section «Où acheter» sur notre site web à l'adresse www.milwaukeetool.com

MEXICO - Soporte de Servicio MILWAUKEE
