Tipo de producto	Taladro percutor inalámbrico
Marca	Milwaukee
Modelo	4097-20
Alimentación	Batería de litio-ion 18V (serie M18)
Tipo de portabrocas	Portabrocas autosujetante de 1/2" (13 mm)
Velocidad sin carga	0 - 550 / 0 - 2000 rpm
Par máximo	1200 in-lbs (135 Nm)
Capacidad de perforación (madera)	Hasta 50 mm
Capacidad de perforación (metal)	Hasta 13 mm
Capacidad de perforación (mampostería)	Hasta 13 mm
Dimensiones (L x An x Al)	200 x 70 x 250 mm
Peso (sin batería)	1,7 kg
Funciones principales	Perforación, atornillado, percusión
Variador de velocidad	Sí, electrónico
Embrague de seguridad	Sí, ajustable en 18 posiciones
Iluminación LED	Sí, integrada
Mantenimiento y limpieza	Limpiar con un paño seco; evitar disolventes
Seguridad	Bloqueo de gatillo, freno motor
Piezas de repuesto y reparabilidad	Disponibles en el sitio web de Milwaukee o en distribuidores autorizados
Información general	Garantía de 5 años; compatible con todas las baterías M18

Preguntas frecuentes - 4097-20 MILWAUKEE

¿Qué batería usar con el taladro Milwaukee 4097-20?

Use una batería de iones de litio de la serie M18 de Milwaukee. Los modelos compatibles incluyen baterías de 18V de 1,5 Ah a 12,0 Ah.

¿Cómo cambiar el portabrocas del taladro?

El portabrocas es un modelo autosujetante. Para cambiarlo, afloje el tornillo central (si está presente) girando en sentido contrario a las agujas del reloj, luego retire el portabrocas desenroscándolo a mano. Para instalar un nuevo portabrocas, atorníllelo completamente y apriete el tornillo central.

¿La función de percusión es adecuada para perforar hormigón?

Sí, el taladro Milwaukee 4097-20 está equipado con un modo de percusión que permite perforar mampostería (ladrillo, bloque, hormigón ligero). Para hormigón armado, prefiera un martillo perforador.

¿Cómo ajustar el par de apriete?

Gire el anillo de ajuste ubicado detrás del portabrocas. Las 18 posiciones permiten ajustar el par para evitar desatornillar o dañar las fijaciones. Posición 1 para atornillados pequeños, posición 18 para los más grandes.

¿El taladro se entrega con batería y cargador?

El modelo 4097-20 generalmente se vende en versión desnuda (sin batería ni cargador). Verifique el embalaje o la descripción del producto para confirmar el contenido.

¿Cómo mantener el taladro?

Limpie regularmente el exterior con un paño seco. No use productos químicos agresivos. Verifique las escobillas del motor (si están presentes) cada 6 meses. Guarde el taladro en un lugar seco.

¿El taladro Milwaukee 4097-20 es compatible con brocas hexagonales?

No, el portabrocas solo acepta brocas cilíndricas con vástago redondo. Para usar brocas hexagonales, se necesita un adaptador especial.

¿Qué hacer si el taladro no arranca?

Verifique la batería: cárguela o pruébela en otra herramienta. Verifique el bloqueo del gatillo. Si el problema persiste, contacte al servicio postventa de Milwaukee.

¿Cómo usar el modo de percusión?

Deslice el selector de modo ubicado en la parte superior del motor a la posición de martillo (símbolo de martillo). Para perforar normalmente, vuelva a colocarlo en la posición de taladro.

¿Cuál es la garantía del taladro Milwaukee 4097-20?

Milwaukee ofrece una garantía de 5 años en el motor y la carcasa. Las baterías y cargadores tienen una garantía de 2 a 3 años según las condiciones.

MANUAL DE USUARIO 4097-20 MILWAUKEE

PARA REDUCIR EL RIESGO DE LESIONES, EL USUARIO DEBE LEER Y ENTENDER EL MANUAL DEL OPERADOR.

GENERAL POWER TOOL SAFETY WARNINGS

ADVERTENCIAS DE SEGURIDAD GENERALES PARA LA HERRAMIENTA ELECTRICA

ADVERTENCIA LEA TODAS LAS ADVERTENCIAS E INSTRUCCIONES DE SEGURIDAD. Si no sigue todas las advertencias e instrucciones, se pueden provocar descarga eléctrica, un incendio o lesiones graves.

Guarde todas las advertencias e instrucciones para consultarlas en el futuro. El término “herramienta eléctrica” en todas las advertencias incluidas más abajo se refiere a su herramienta operada por conexión (cable) a la red eléctrica o por medio de una batería (inalámbrica).

SEGURIDAD EN EL ÁREA DE TRABAJO

• Mantenga limpia y bien iluminada el área de trabajo. Las áreas desordenadas u oscuras contribuyen a que se produzcan accidentes.
• No utilice herramientas eléctricas en atmósferas explosivas, como en la presencia de líquidos, gases o polvo iniamables. Las herramientas eléctricas crean chispas que pueden incendiar el polvo o las emanaciones.
• Mantenga a los niños y otras personas alejadas mientras utiliza una herramienta eléctrica. Las distracciones pueden hacerle perder el control.

SEGURIDAD ELÉCTRICA

• Los enchufes de las herramientas eléctricas deben ser del mismo tipo que el tomacorrientes. Nunca realice ningún tipo de modiía cación en el enchufe. No use enchufes adaptadores con herramientas eléctricas con conexión a tierra. Se reducirá el riesgo de descarga eléctrica si no se modiía can los enchufes y los tomacorrientes son del mismo tipo.
• Évite el contacto corporal con superficies con conexión a tierra, como tuberías, radiadores, estufas y refrigeradores. El riesgo de descarga eléctrica aumenta si su cuerpo está conectado a tierra.
• No exponga la herramientas eléctricas a la lluvia o a condiciones de humedad. El agua que entra en una herramienta eléctrica aumenta el riesgo de descarga eléctrica.
• No abuse del cable. Nunca use el cable para transportar la herramienta eléctrica, tirar de ella o desenchufarla. Mantenga el cable alejado del calor, los bordes afi lados o las piezas en movimiento. Los cables dañados o enmarañados aumentan el riesgo de descarga eléctrica.
• Cuando se utiliza una herramienta eléctrica en el exterior, use una extensión que sea apropiada para uso en el exterior. El uso de un cable apropiado para el exterior reduce el riesgo de descarga eléctrica.
• Si debe operar una herramienta eléctrica en un lugar húmedo, utilice un suministro protegido por un dispositivo de corriente residual (RCD). Usar un RCD reduce el riesgo de que se produzcan descargas eléctricas.

SEGURIDAD PERSONAL

- Manténgase alerta, ponga cuidado a lo que está haciendo y use el sentido común cuando utilice una herramienta eléctrica. No use una herramienta eléctrica cuando está cansado o bajo la inál uencia de drogas, alcohol o medicinas. Despistarse un minuto cuando se utiliza una herramienta eléctrica puede tener como resultado lesiones personales graves.

• Use un equipo de protección personal. Lleve siempre protección ocular. Llevar un equipo de protección apropiado para la situación, como una máscara antipolvo, zapatos de seguridad antideslizantes, un casco o protección auditiva, reducirá las lesiones personales.
• Evite el encendido accidental. Asegúrese de que el interruptor esté en la posición de apagado antes de conectarlo a la toma de alimentación o a la batería, al levantar o mover la herramienta. Mover herramientas con el dedo en el interruptor o enchufarlas con el interruptor en la posición de encendido contribuye a que se produzcan accidentes.
• Quite todas las llaves de ajuste antes de encender la herramienta. Una llave que esté acoplada a una pieza giratoria de la herramienta puede provocar lesiones personales.
• No se estire demasiado. Mantenga los pies bien asentados y el equilibrio en todo momento. Esto permite tener mejor control de la herramienta eléctrica en situaciones inesperadas.
• Vistase de manera apropiada. No lleve ropa suelta ni joyas. Mantenga el cabello, la ropa y los guantes lejos de la piezas en movimiento. La ropa í oja, las joyas o el cabello largo pueden quedar atrapados en las piezas en movimiento.
• Si se proporcionan dispositivos para la conexión de sistemas de recolección y extracción de polvo, asegúrese de que estén conectados y se usen apropiadamente. El uso de estos dispositivos puede reducir los peligros relacionados con el polvo.

USO Y CUIDADO DE LAS HERRAMIENTAS ELECTRICAS

• No fuerce la herramienta eléctrica. Use la herramienta eléctrica correcta para la aplicación. La herramienta eléctrica correcta funcionará mejor y de manera más segura a la velocidad para la que se diseñó.
• No use la herramienta eléctrica si el interruptor no la enciende ni la apaga. Cualquier herramienta eléctrica que no se pueda controlar con el interruptor es peligrosa y se debe reparar.
• Desconecte el enchufe de la toma de alimentación y/o la batería de la herramienta eléctrica antes de realizar cualquier ajuste, cambiar accesorios o almacenar las herramientas eléctricas. Dichas medidas preventivas de seguridad reducen el riesgo de que la herramienta se prenda accidentalmente.

• Almacene las herramientas eléctricas fuera del alcance de los niños y no permita que personas no familiarizadas con ellas o estas instrucciones las utilicen. Las herramientas eléctricas son peligrosas en las manos de usuarios no capacitados.

• Mantenimiento de las herramientas eléctricas. Revise que no haya piezas móviles que estén desalineadas o que se atasquen, piezas rotas ni ninguna otra condición que pueda afectar el funcionamiento de la herramienta eléctrica. Si se encuentran daños, haga que le reparen la herramienta antes de usarla. Las herramientas mal mantenidas son la causa de muchos accidentes.

• Mantenga las herramientas de corte limpias y afiladas. Es menos probable que se atasquen las herramientas de corte con filos afilados que se mantienen de manera apropiada y también son más fáciles de controlar.
• Use la herramienta eléctrica, los accesorios, las brocas, etc. siguiendo estas instrucciones, teniendo en cuenta las condiciones de trabajo y la tarea que se va a realizar. El uso de la herramienta eléctrica para operaciones diferentes de aquellas para las que se diseñó podría originar una situación peligrosa.

MANTENIMIENTO

- Haga que un técnico calificado realice el mantenimiento de la herramienta eléctrica utilizando solamente piezas de repuesto idénticas. Esto asegurará que se mantiene la seguridad de la herramienta eléctrica.

REGLAS ESPECIFICAS DE SEGURIDAD

• El equipo de perforación con diamante requiere el uso de agua. Al perforar en superficies elevadas, utilice un sistema de recolección de líquido. El contacto del agua con el sistema eléctrico de la herramienta puede provocar que las partes metálicas expuestas de la herramienta se electrifi quen y podría ocasionar una descarga eléctrica al operador.
• Al realizar una operación donde el accesorio de corte pueda entrar en contacto con cableado oculto o con su propio cable, opere la herramienta eléctrica sujetandola de las superfi cies de empuñadura aisladas. El contacto del accesorio de corte con un cable que conduzca electricidad puede hacer que las partes metálicas de la herramienta se electrifi quen y podría ocasionar una descarga eléctrica al operador.
• Utilice protectores auditivos al usar un taladro con punta de diamante. La exposición al ruido puede causar pérdida auditiva.
• Cuando la broca se atasque, deje de aplicar presión hacia abajo y apague la herramienta.
• Al reiniciar una perforación con broca de diamante en la pieza de trabajo, verifi que que la broca gire libremente antes de empezar. Si la broca está atascada, puede no arrancar, puede sobrecargar la herramienta u ocasionar que el taladro con broca de diamante se separe de la pieza de trabajo.

• Al sujetar la base del taladro con anclas o sujetadores a la pieza de trabajo, asegúrese de que las anclas utilizadas sean capaces de sujetar la máquina e impedir que se mueva durante su uso. Si la pieza de trabajo es débil o porosa, el ancla puede salirse, ocasionando que la base del taladro se suelte de la pieza de trabajo.

• Al sujetar la base del taladro con una ventosa de vacío a la pieza de trabajo, instale la ventosa en una superfi cie lisa, limpia y no porosa. No la sujete a superfi cies laminadas como azulejo y recubrimientos compuestos. Si la pieza de trabajo no es lisa, plana o no está bien fija, la ventosa puede separarse de la pieza de trabajo.

• Asegúrese de que haya suficiente vacío antes de perforar. Si el nivel de vacío es insuficiente, la ventosa puede soltarse de la pieza de trabajo.
• Nunca realice perforaciones en superfí cies elevadas con la máquina sujetada únicamente con la ventosa de vacío. Si se pierde el vacío, la ventosa se soltará de la pieza de trabajo.
• Al perforar muros o cielos rasos, asegúrese de proteger a las personas y el área de trabajo del otro lado. La broca puede extenderse por el orifi cio o el centro puede caer del otro lado.
• Use siempre un sistema de recolección de líquidos al realizar perforaciones en superficies elevadas. El contacto del agua con un sistema eléctrico de la herramienta puede provocar que las partes metálicas expuestas de la herramienta se electrifi quen y podría ocasionar una descarga eléctrica al operador.
  •Realice mantenimiento minucioso a las herramientas. Mantenga las empuñaduras secas, limpias y libres de aceite y grasa. Mantenga los bordes de corte afi lados y limpios. Siga las instrucciones para lubricar y cambiar accesorios. Inspeccione periódicamente los cables de las herramientas y las extensiones en busca de daño. Las piezas dañadas deben ser reparadas o reemplazadas en un centro de servicio MILWAUKEE.
• Mantenga su herramienta con cuidado. Mantenga los mángos secos, limpios y sin aceite ni grasa. Mantenga los filos de corte afilados y limpios. Siga siempre las instrucciones para lubricación y cambio de accesorios. Revise periódica-mente el cable y las extensiones en busca de daños. Las partes dañadas deberán ser reparadas o cambiadas por un Centro de Servicio Autorizado MILWAUKEE.
• Guarde las etiquetas y placas de especificaciones. Estas tienen información importante. Si son ilegibles o si no se pueden encontrar, póngase en contacto con un centro de servicio de MILWAUKEE para una refacción gratis.
• ADVERTENCIA: Algunas partículas de polvo resultantes del lijado mecánico, aserrado, esmerilado, taladrado y otras actividades relacionadas a la construcción, contienen sustancias químicas que se saben ocasionan cáncer, defectos congénitos u otros daños al aparato reproductivo. A continuación se citan algunos ejemplos de tales sustancias químicas:
• plomo proveniente de pinturas con base de plomo
• sílice cristalino proveniente de ladrillos, cemento y otros productos de albañilería y
• arsénico y cromo provenientes de madera químicamente tratada.
  El riesgo que usted sufre debido a la exposición varía dependiendo de la frecuencia con la que usted realiza estas tareas. Para reducir la exposición a estas sustancias químicas: trabaje en un área bien ventilada, y utilice equipo de seguridad aprobado como, por ejemplo, máscaras contra el polvo que hayan sido específicamente diseñadas para filtrar partículas microscópicas.

1. Enchufe que se trabal girar
2. Cable
3. Palanca de cambio de velocidad
4. Válvula de cierre del agua
5. Camisa del husillo
6. Anillo de retención
7. Pasador de seguridad
8. Placa de especifi caciones

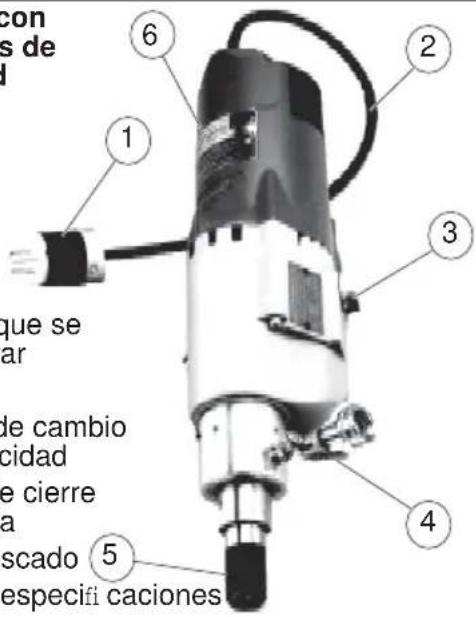

Modelos con pasadores de seguridad

1. Enchufe que se trabal girar
2. Cable
3. Palanca de cambio de velocidad
4. Válvula de cierre del agua
5. Husillo roscado
6. Placa de especificaciones

ESPECIFICACIONES

Núm. de Cat.	Amp Volt		Protección del motor	Velocidad (RPM)	Diámetro recomendado en agregado medio
4004 20	120 Embrague		Baja - 300	Alta - 600	Baja - 178 mm-356 mm (7"-14")Alta - 102 mm-178 mm (4"-7")
4005 20	120 Embrague		Baja - 600	Alta - 1 200	Baja - 102 mm-178 mm (4"-7")Alta - 19 mm-102 mm (3/4"-4")
4079 20	120		Pasador de seguridad	Baja - 300 Alta- 600	Baja - 178 mm-356 mm (7"-14")Alta - 102 mm-178 mm (4"-7")
4090 15	120		Pasador de seguridad	Baja - 375 Alta - 750	Baja - 127 mm-203 mm (5"-8")Alta - 64 mm-127 mm (2-1/2"-5")
4094 20	120		Pasador de seguridad	Baja - 375 Alta- 750	Baja - 152 mm-254 mm (6"-10")Alta- 51 mm-152 mm (2"-6")
4096 20	120 Embrague		Baja - 375	Alta - 750	Baja - 152 mm-254 mm (6"-10")Alta - 51 mm-152 mm (2"-6")
4097-20	15 120 Embrague		Baja - 500	Alta - 1 000	Baja - 76 mm-127 mm (3"-5")Alta - 32 mm-76 mm (1-1/4"-3")

SIMBOLOGÍA
	Amperios
	Volts
	Corriente alterna
	No de revoluciones de carga por minuto (RPM)
	Underwriters Laboratories, Inc., Estados Unidos y Canadá

TIERRA

ADVERTENCIA Puede haber riesgo

de descarga eléctrica si se conecta el cable de conexión de puesta a tierra incorrectamente. Consulte con un electricista certifi cado si tiene dudas respecto a la conexión de puesta a tierra del tomacorriente. No modifi que el enchufe que se proporciona con la herramienta. Nunca retire la clavija de conexión de puesta a tierra del enchufe. No use la herramienta si el cable o el enchufe está dañado. Si está dañado antes de usarlo, llévelo a un centro de servicio MILWAUKEE para que lo reparen. Si el enchufe no se acopla al tomacorriente, haga que un electricista certifi cado instale un toma-corriente adecuado.

Los Dymodrills de MILWAUKEE vienen provistos con un enchufe de bloqueo de 20 amperios (NEMA L5-20). Los contadores de MILWAUKEE pueden venir provistos con un enchufe de bloqueo de 20 ó 30 amperios (NEMA L5-30) dependiendo del modelo.

Herramientas con conexión a tierra:

Herramientas con enchufes de tres clavijas

Las herramientas marcadas con la frase “Se requiere conexión de puesta a tierra” tienen un cable de tres hilo y enchufes de conexión de puesta a tierra

de tres clavijas. El enchufe debe conectarse a un tomacorriente debidamente conectado a tierra (vea la Figura A y B). Si la herramienta se averiara o no funcionara correctamente, la conexión de puesta a tierra proporciona un trayecto de baja resistencia para desviar la corriente eléctrica de la trayectoria del usuario, reduciendo de este modo el riesgo de descarga eléctrica.

La clavija de conexión de puesta a tierra en el enchufe está conectada al sistema de conexión de puesta a tierra de la herramienta a través del hilo verde dentro del cable. El hilo verde debe ser el único hilo conectado al sistema de conexión de puesta a tierra de la herramienta y nunca se debe unir a una terminal energizada. Su herramienta debe estar enchufada en un tomacorriente apropiado, correctamente instalado y conectado a tierra según todos los códigos y reglamentos. El enchufe y el tomacorriente deben asemejarse a los de la Figura A y B.

Herramientas con doble aislamiento:

Herramientas con clavijas de dos patas

Las herramientas marcadas con "Doble aislamiento" no requieren conectarse "a tierra". Estas herramientas tienen un sistema aislante que satisface

los estándares de OSHA y llena los estándares aplicables de UL (Underwriters Laboratories, Inc.), de la Asociación Canadiense de Estándares (CSA) y el Código Nacional de Electricidad. Las herramientas con doble aislamiento

Fig. C
Fig. D

pueden ser usadas en cualquiera de los toma corriente de 120 Volt mostrados en las Figuras C y D.

ADVERTENCIA Siempre utilice un uptor de circuitos por fallas de conexión ra (GFCI) con un equipo de perforación puntas de diamante para reducir los ries- le lesiones y descarga eléctrica. Coloque pre el GFCI tan cerca como sea posible fuente de alimentación.

EXTENSIONES ELECTRICAS

Las herramientas que deben conectarse a tierra cuentan con clavijas de tres patas y requieren que las extensiones que se utilicen con ellas sean también de tres cables. Las herramientas con doble aislamiento y clavijas de dos patas pueden utilizarse indistintamente con extensiones de dos a tres cables. El calibre de la extensión depende de la distancia que exista entre la toma de la corriente y el sitio donde se utilice la herramienta. El uso de extensiones inadecuadas puede causar serias caídas en el voltaje, resultando en pérdida de potencia y posible daño a la herramienta. La tabla que aquí se ilustra sirve de guía para la adecuada selección de la extensión. Mientras menor sea el número del calibre del cable, mayor será la capacidad del mismo. Por ejemplo, un cable calibre 14 puede transportar una corriente mayor que un cable calibre 16. Cuando use mas de una extensión para lograr el largo deseado, asegúrese que cada una tenga al menos, el mínimo tamaño de cable requerido. Si está usando un cable de extensión para mas de una herramienta, sume los amperes de las varias placas y use la suma para determinar el tamaño mínimo del cable de extensión.

Guías para el uso de cables de extensión

• Si está usando un cable de extensión en sitios al aire libre, asegúrese que está marcado con el sufi jo "W-A" ("W" en Canadá) el cual indica que puede ser usado al aire libre.
• Asegúrese que su cable de extensión está correctamente cableado y en buenas condiciones eléctricas. Cambie siempre una extensión dañada o hágala reparar por una persona califi cada antes de volver a usarla.
• Proteja su extensión eléctrica de objetos cortantes, calor excesivo o areas mojadas.

Calibre mínimo recomendado para cables de extensiones eléctricas*
Amperios(En la placa)	Largo de cable de Extensión en (m)
	7,6	1	2,2	22,8	30,4	45,7 60,9
0 - 5,0	16		16		16	14
5,1 - 8,0	16		16		14	12
8,1 - 12,0	14		14		12	10
12,1 - 15,0	12		12		10	--
15,1 - 20,0	10		10		10	--
	10		10		--	--

* Basado en limitar la caída en el voltaje a 5 volts al 150% de los amperios.

LEA Y GUARDE TODAS LAS INSTRUCCIONES PARA FUTURAS REFERANCIAS.

ENSAMBLAJE DE LA HERRAMIENTA

ADVERTENCIA Para reducir el

riesgo de una lesión, desconecte siempre la herramienta antes de fíjar o retirar accesorios, o antes de efectuar ajustes. Utilice sólo los accesorios específicamente recomendados. El uso de otros accesorios puede ser peligroso.

Ensamblaje de los soportes Dymorig & Vac-U-Rig®

Solamente para los números de catálogo 4125 y 4130

1. Ponga la base en el suelo. Aí oje la tuerca y el tornillo hexagonal (no se suministra la llave). Luego, levante la columna para que esté en posición vertical.

2. Si piensa perforar vertical u horizontalmente, inserte el tornillo grande de la columna (que se proporciona en una bolsa de accesorios por separado) a través de la parte inferior de la columna y dentro de la base. Luego, ajuste la tuerca y el tornillo hexagonal (no se suministra la llave).

Si piensa perforar en ángulo, incline la columna en el ángulo deseado y ajuste la tuerca y el tornillo hexagonal. Guarde el tornillo de la columna para uso futuro cuando realice perforaciones verticales u horizontales.

1. Con la llave que se suministra, ajuste los dos (2) tornillos prisioneros negros de cabeza hueca que se encuentran en la base.

2. Enrosque los cuatro (4) mangos (que se proporcionan en una bolsa de accesorios por separado) a la parte central del ensamblaje de la horquilla.

Solamente para los números de catálogo 4115 y 4120

1. Ponga la base en el suelo.
2. Saque los dos (2) tornillos hexagonales y arandelas de bloqueo de la bolsa de accesorios).
3. Coloque la columna en la ranura de la base.
4. Inserte los dos (2) tornillos y las dos (2) arandelas y ajústelas fi rmemente.

Instalación del mango al otro lado de la herramienta

Solamente para los números de catálogo 4125 y 4130

1. Ajuste el bloqueo de la horquilla.
2. Afl oje el tornillo de cabeza cilíndrica y retire el contador.
3. Retire los cuatro (4) tornillos de cabeza cilíndrica que sostienen el soporte del mango.
4. Gire el ensamblaje 180°.
5. Vuelva a colocar los cuatro (4) tornillos de cabeza cilíndrica y ajústelos fi rmemente.
6. Fije el contador al lado opuesto tal como se describe bajo "Montaje del contador".

Solamente para los números de catálogo 4115 y 4120

1. Afl oje el bloqueo de la horquilla.
2. Elevé la horquilla a la altura máxima.
3. Levante la horquilla una 13 mm (1/2") más con la mano.
4. Ajuste el bloqueo de la horquilla.
5. Afl oje el tornillo de cabeza cilíndrica y retire el contador.

1. Retire el espárrago del contador desde la horquilla.
2. Retiré el tornillo y la arandela desde el extremo del eje para piñón.
3. Retiré el mango y el ensamblaje del eje para piñón.
4. Gire el ensamblaje 180° e insértelo en la horquilla.
5. Vuelva a colocar el tornillo y la arandela y ajústelas firmemente.
6. Coloque el espárrago del contador al lado opuesto del mango.
7. Fije el contador al lado opuesto tal como se describe bajo "Montaje del contador".
8. Afl oje el bloqueo de la horquilla y baje la horquilla hasta que el piñón encaje en el armazón.
9. Ajuste el bloqueo de la horquilla.

Montaje del contador

Para todos los números de catálogo Un contador es un equipo estándar con el Vac-U-Rig ^® , pero se debe comprar para los Dymorigs (vea "Accesorios"). Fije el contador a la horquilla en el lado opuesto a donde está el mango.

1. Deslice el collar del contador sobre el espárrago de la horquilla.
2. Posicione el contador como desee y apriete el tornillo de cabeza cilíndrica roscada 1/4"-20.

NOTA: Para la perforación horizontal (pared), el medidor del amperímetro debe estar apuntando hacia arriba para que lo pueda ver el operador. De lo contrario, el agua de la válvula de cierre puede gotear en las salidas del contador.

Montaje del motor Dymodrill en el soporte

Para todos los números de catálogo. Los Dymorigs incluyen un soporte de montaje que monta los motores Dymodrill en el soporte. Está disponible un conjunto separador (consultar “Accesorios”), que se puede usar al perforar con una broca cualquiera, pero que se debe usar al perforar con toda broca cuyo diámetro exterior sea mayor de 254 mm (10").

1. Para montar el motor, afloje el cierre de la horquilla. Luego, levante la horquilla en la columna usando el mango para conseguir espacio suficiente para instalar la broca posteriormente. Apriete el cierre de la horquilla.

NOTA: Si es difícil mover la horquilla por la columna, afl oje los tornillos prisioneros siguiendo las instrucciones en “Ajuste de los tornillos prisioneros”.

1. Fije el soporte de montaje o el ensamblaje del separador opcional en el motor Dymodrill (Fig. 5) usando los cuatro (4) tornillos de cabeza cilíndrica roscada 1/4"-20 y cuatro (4) arandelas de bloqueo (son las más pequeñas de las dos suministradas en la bolsa de accesorios separada). Asegúrese de que la llave cuadrada en el soporte de montaje o en el ensamblaje del separador encaja en la ranura del motor Dymodrill.

2. Fije el soporte de montaje (o el ensamblaje del separador opcional) y el ensamblaje del motor (Fig. 6) en la horquilla insertando los cuatro (4) tornillos de cabeza cilíndrica roscada y las arandelas de bloqueo (son las más grandes de las dos suministradas en la bolsa de accesorios separada) a través de la horquilla. Coloque los tornillos a través de los agujeros desde el otro lado del Dymorig y coloque las arandelas de bloqueo en el lado del soporte de montaje.

Después de montar el motor Dymodrill, asegúrese de que la horquilla esté fi rme contra la columna para prevenir que el motor o la broca se tambalee durante la perforación. Antes de perforar, intente menear la horquilla y el motor con las manos. Si la horquilla está sujeta, no se debe mover. Si se mueve, apriete los tornillos prisioneros que sujetan la horquilla a la columna siguiendo las instrucciones en “Ajuste de los tornillos prisioneros”.

Ajuste de los tornillos prisioneros

Después de montar el motor, asegúrese de que la horquilla y el motor estén fi rmes contra la columna para prevenir que el motor o la broca se tambalee durante la perforación. Antes de perforar, intente menear la horquilla con las manos. Si la horquilla está sujeta, no se debe mover. Si se mueve, apriete los (6) tornillos prisioneros que sujetan la horquilla a la columna tal como se describe abajo.

Solamente para los números de catálogo 4125 y 4130.

Ájuste los seis (12) tornillos prisioneros con la llave hexagonal (se suministra en una bolsa de accesorios por separado).

Solamente para los números de catálogo 4115 y 4120.

Para afojar los seis (6) tornillos prisioneros: afoje las tuercas hexagonales, ajuste los tornillos y luego ajuste las tuercas hexagonales.

Selección e instalacion de una broca de perforacion

MILWAUKEE ofrece tanto Dymobits estándar como especiales diseñados para cortar una amplia variedad de materiales, incluyendo hormigón, hormigón armado y hormigón pretensado. Use siempre brocas limpias y punzantes.

1. Para instalar una broca, engrase el husillo y la rosca de la broca para prevenir la corrosión y para ayudar a prevenir que la broca se atasque en el husillo roscado.

2. Deslice una arandela de cobre (suministrada en la bolsa de accesorios separada con los componentes de la válvula de cierre del agua) por el husillo roscado contra el saliente del husillo. La bolsa debe contener una arandela de cobre extra. Consérvela para el futuro.

3. Rosque la broca firmemente en el husillo roscado.

Selección de velocidades

Los Dymodrills funcionan en una velocidad alta o baja. Use la velocidad baja para trabajar con brocas de gran diámetro y la velocidad alta para trabajar con brocas de pequeño tamaño (vea "Especifi caciones").

Fijacion de la valvula de cierre del agua al Dymodrill

1. Saque de la bolsa de accesorios los componentes de la válvula de cierre del agua. Las arandelas de cobre que vienen dentro de la bolsa son para la instalación de las brocas.

2. Inserte el adaptador de la manguera en la tuerca de la manguera. Luego, inserte la arandela de goma en la tuerca de la manguera.

3. Inserte el conjunto de la tuerca de la manguera en la válvula de cierre y apriételo bien con la llave de tuerca de boca tubular que se suministra. Algunas de las roscas del adaptador de la manguera estarán expuestas.

4. Atornille el conjunto de la válvula de cierre en el manguito del husillo del motor Dymodrill (Fig. 8). Apriete a mano el conjunto y luego apriételo aproximadamente con un 1/4 de giro con una llave ajustable (no se proporciona).

Metodos para fijar el equipo a la superficie en la que se trabaja

NOTA: Algunos materiales de construcción contienen refuerzos de acero. Los Dymobits de MIL-WAUKEE pueden cortar acero incrustado, pero no se recomienda su uso para placas sólidas de acero.

Perforación horizontal (paredes)

Para obtener instrucciones específicas sobre cómo usar los anclajes, vea "Uso de un anclaje tipo expansión".

Perforación vertical (suelos)

Hay dos métodos que funcionan para fi jar el equipo en las perforaciones verticales: un anclaje de tipo expansión O una bomba de vacío y un sistema de almohadilla de vacío. Asegurar el equipo con anclaje mejorará el rendimiento de la broca porque el equipo está más fi jo. Para obtener instrucciones específi cas sobre cómo ensamblar la bomba y la almohadilla de vacío, vea “Ensamblaje y uso del sistema de vacío”.

Ensamblaje telescopizante opcional

El ensamblaje telescópizante se puede usar como ayuda para cualquiera de los métodos para asegurar el equipo.

NOTA: El Vac-U-Rig® del Cat. No. 4136 incluye una bomba de vacío y una almohadilla de vacío. Sin embargo, para algunas aplicaciones, puede elegir usar un anclaje de tipo expansión para fi jar la herramienta.

Los anclajes no se suministran con ninguno de los productos anteriormente mencionados. Se pueden comprar por separado (vea "Accesorios").

OPERACION

Fijacion del equipo a la superfi cie de trabajo - Uso de un anclaje expansible

Solamente para los números de catálogo 4125 y 4130.

Fig. 10

Use un ancla expansible de 16 mm (5/8") (no se suministra) que aceptará un perno o varilla roscada de 16 mm (5/8") para asegurar la base a la superfi cie de trabajo.

1. Nivele el soporte con cuatro (4) tornillos nivelantes usando el nivel de burbuja de aire como guía. Cuando el soporte esté nivelado, ajuste las cuatro (4) contratuercas de los tornillos nivelantes.
2. Con un ancla expansible, introduzca un perno o varilla roscada por la ranura que se ubica en la base del Dymorig y ajuste el perno o arandela y tuerca fi rmemente en el ancla siguiendo las instrucciones del fabricante del ancla.

Ensamblaje y uso del sistema de vacío

Solamente para los números de catálogo 4115, 4125 y 4130.

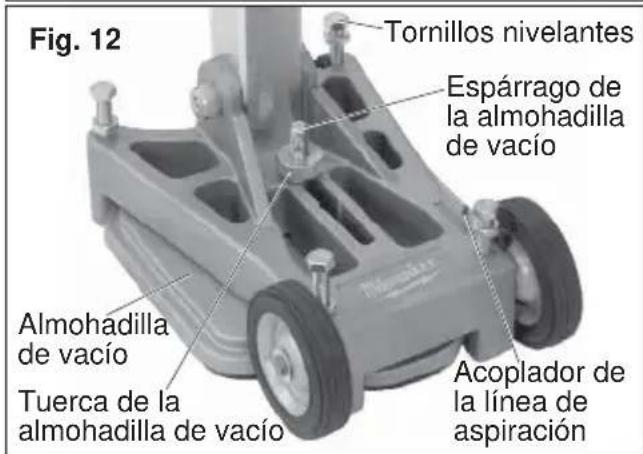

Se provee una almohadilla con el Vac-U-Rig® y se pueden comprar por separado para los Dymorigs. La almohadilla de vacío es de máxima efí cacia cuando se asegura a una superfi cie relativamente lisa, tal como una de hormigón. Si la superfi cie es demasiada porosa o áspera, es posible que la almohadilla no se fi je debidamente. Antes de usar una almohadilla de vacío, siempre asegúrese de que la junta debajo de la almohadilla no esté desgastado, agrietado ni roto. Si lo está, sustitúyalo inmediatamente, de lo contrario es posible que la almohadilla no sujete bien el equipo. Para sustituir la junta, vea "Sustitución de las juntas de la almohadilla de vacío". Vea "Accesorios" para el número de pieza de la junta.

1. Para usar la almohadilla de vacío, eleve la base

del equipo y deslice la almohadilla debajo de modo que el espárrago roscado salga por el agujero al otro lado de la ranura central de la base. Vúelva a parar el soporte.

1. Posicione el soporte como se necesite para crear el agujero.

2. Nivelé el soporte con los cuatro (4) tornillos nivelantes usando el nivel de burbuja (4125 y 4130 solamente) de aire como guía. Cuando el soporte esté nivelado, ajuste las cuatro (4) tuercas (4125 y 4130 solamente) de los tornillos nivelantes.

3. Conecte un extremo de la manguera de aspiración que viene con el kit al acoplador de la línea de aspiración de la almohadilla de vacío. Para esto, debe estirar el collarín de la manguera hacia atrás y empujar el extremo de la manguera sobre el acoplador hasta que se encaje a presión. Luego, conecte el otro extremo de la manguera de aspiración al acoplador de la bomba, siguiendo el mismo procedimiento.

4. Se puede colocar la bomba de vacío sobre una superfi cie seca lejos del equipo o montado a la base del Dymorig, tal como se muestra. Sin embargo, NO monte la bomba al Dymorig al realizar perforación en ángulo.

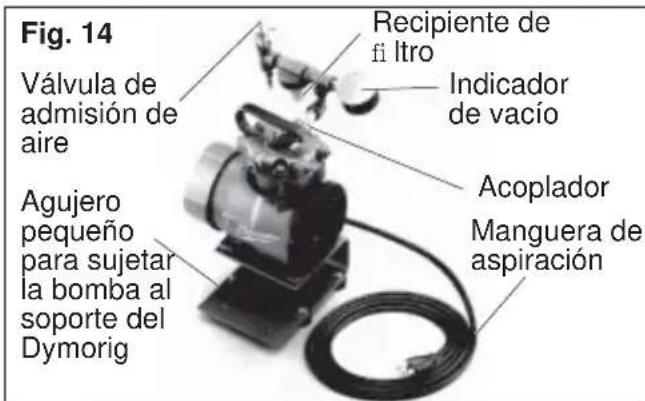

Para montar la bomba de vacío en el Dymorig, ponga el agujero pequeño del soporte de montaje de la bomba de vacío sobre el espárrago de la almohadilla de vacío en el Dymorig.

1. Enchufe la bomba de vacío a la fuente de alimen-

tación—la bomba empezará automáticamente. Pise la almohadilla o el espárrago de bomba hasta que la almohadilla baje y se adhiera a la superfi cie de trabajo.

1. Después que la almohadilla esté asegurada a por lo menos 508 mm (20") de vacío de mercurio, ajuste bien la tuerca de la almohadilla de vacío.

Uso de un anclaje expansible

Solamente para los números de catálogo 4115 y 4120.

Use un ancla expansible de 16 mm (5/8") (no se suministra) que aceptará un perno o varilla roscada de 16 mm (5/8") para asegurar la base a la superfi cie de trabajo.

1. Retire la junta de goma desde la base.
2. Nivele el soporte con cuatro (4) tornillos nivelantes.
3. Con un ancla expansible, introduzca un perno o varilla roscada por la ranura que se ubica en la base del Dymorig y ajuste el perno o arandela y tuerca firmemente en el ancla siguiendo las instrucciones del fabricante del ancla.

Ensamblaje y uso del sistema de vacío

Solamente para los Cat. No. 4120.

La almohadilla de vacío es de máxima efí cacia cuando se asegura a una superfi cie relativamente lisa, tal como una de hormigón.

Si la superfi cie es demasiada porosa o áspera, es posible que la almohadilla no se fi je debidamente. Antes de usar una almohadilla de vacío, siempre asegúrese de que la junta debajo de la almohadilla no esté desgastado, agrietado ni roto. Si lo está, sustitúyalo inmediatamente, de lo contrario es posible que la almohadilla no sujete bien el equipo. Para sustituir la junta, vea "Sustitución de las juntas de la almohadilla de vacío". Vea "Accesorios" para el número de pieza de la junta.

1. Posicione el soporte como se necesite para crear el agujero.
2. Afl oje los cuatro (4) tornillos nivelantes hasta que los extremos salgan arriba de la superfi cie inferior de la base.
3. Baje el ensamblaje del adaptador de vacío dentro de la ranura en la base.
4. Conecte un extremo de la manguera de aspiración que viene con el kit al acoplador de la línea de aspiración de la almohadilla de vacío. Para esto, debe estirar el collarín de la manguera hacia atrás y empujar el extremo de la manguera sobre el acoplador hasta que se encaje a presión. Luego, conecte el otro extremo de la manguera de aspiración al acoplador de la bomba, siguiendo el mismo procedimiento.
5. Se puede colocar la bomba de vacío sobre una superfi cie seca lejos del equipo o montado a la base del Dymorig, tal como se muestra. Para montar la bomba de vacío en el Dymorig, ponga los agujeros pequeños del soporte de montaje de la bomba de vacío sobre los dos agujeros en la base. Fije la bomba a la bse con dos (2) tornillos 1/4"-20 que vienen dentro de la bolsa de accesorios.
6. Enchufe la bomba de vacío a la fuente de alimentación—la bomba empezará automáticamente. Pise la almohadilla o el espárrago de bomba hasta que la almohadilla baje y se adhiera a la superfi cie de trabajo.
7. Ajuste los cuatro (4) tornillos nivelantes solamente lo sufi ciente para dar buena estabilidad. El ajustar los tornillos demasiado podría levantar la junta del suelo y liberar el vacío.

ADVERTENCIA El indicador de debe mostrar un mínimo de 508 mm de mercurio de vacío. NO PERFORE si ficador muestra menos de 508 mm (20") ercurio de vacío.

Uso del ensamblaje telescopizante opcional

1. Asegure el equipo usando ya sea un ancla expansible o un ensamblaje de bomba de vacío siguiendo las instrucciones (vea "Fijacion del equipo a la superfi cie de trabajo").
2. Coloque el saliente de la extensión contra el techo o la pared y coloque el otro extremo en el gato encima de la columna del Dymorig. El ensamblaje se puede ajustar hasta 4,3 m (14'). Gire el gato para ajustar el ensamblaje y para hacer ajustes pequeños.

Proveer un 1 ujo adecuado de agua

Un flujo adecuado de agua debe fluir libremente y constantemente durante toda la perforación. Los Dymodrills vienen equipados con una válvula integrada de cierre de agua para que el agua pueda pasar por dentro del interior y alrededor del exterior de la broca. Esto enfría la broca y quita las virutas del agujero.

Leer el contador

El amperímetro es el indicador en el contador. Es equipo estándar proporcionado con el Vac-U-Rig® y se puede comprar por separado para los Dymorigs. El amperímetro da información de

Fig. 16

Alcance efi caz de 20 amperios

Alcance efi caz de 15 amperios

presión durante perforación, lo cual le ayuda a evitar sobrecarga del motor y desgaste temprano de la broca. El área en verde del amperímetro es el alcance efi caz y el área en rojo indica que se está aplicando demasiada presión.

ADVERTENCIA Para reducir el riesgo siones, siempre use los Dymodrills junto os contadores. Los contadores proveen interruptor para ENCENDER y APAGAR otor del Dymodrill y un alcance efí caz ayudar en evitar sobrecarga del motor.

Pasador de seguridad y embrague

Fig. 17

Pasador de seguridad

Manguito de husillo (modelos de pasador de seguridad)

Husillo roscado (modelo de embrague)

Anillo sujetador (solo en el modelo de pasador de seguridad)

Los Dymodrill Nos. 4079, 4090 y 4094 tienen un pasador de seguridad para proteger el engranaje y el motor contra sobrecarga. Este pasador impulsa el manguito de husillo. Si la broca se frena, el pasador se cizalla para evitar que el motor y engranaje se dañen. Pasadores de seguridad extras se proveen con cada Dymodrill y se pueden sustituir (Vea "Accesorios" para números de parte). Es importante siempre inspeccionar la condición del husillo antes de usar la herramienta. El husillo debe estar liso, sin hendiduras ni picaduras. Si el husillo no está en buena condición, la manguita del husillo roscado y el husillo interior pueden soldarse el uno al otro y que se trinquen durante perforación (Vea "Lubricación del husillo para los Dymodrills con un pasador de seguridad" para instrucciones acerca de lubricar el husillo).

Los números de catálogo 4004, 4005, 4096 y 4097 destacan un embrague de fricción en vez de un pasador de seguridad para proteger el motor y los engranajes. Si el motor se sobrecarga, el embrague empieza a patinar y la broca no girará más. El embrague se fi ja en la fábrica y no requiere ajuste. Si el embrague patina demasiado (muy seguido), un centro de servicio MILWAUKEE autorizado debe atender el problema.

ADVERTENCIA Para reducir el

riesgo de lesiones, verifi que siempre que el área de trabajo no tiene cables escondidos antes de iniciar la perforación.

Procedimiento de perforación

1. Seleccione e instale una broca de acuerdo con las pautas en "Selección e instalación de una broca de perforación".
2. Sujete el equipo a la superficie de trabajo utilizando uno de los métodos descritos en "Métodos para fijar el equipo a la superficie en la que se trabaja".
3. Con el motor APAGADO, ajuste la palanca a la posición de alta o baja velocidad según las pautas en "Selección de una velocidad".

NOTA: NO CAMBIE DE VELOCIDAD CUANDO EL MOTOR DYMODRILL ESTE ENCENDIDO.

Para ajustar la velocidad en todos los Dymodrills, mueva la palanca de cambio de velocidad a la posición deseada.

Fig. 18

1. Conecte la manguera de agua a la válvula de cierre de agua Dymodrill y al suministro de agua. Asegúrese de que el sellado sea hermético. Utilice una manguera de jardín estándar si necesita longitud adicional. Instale un sistema de recogida de agua.

2. Si se utiliza un sistema de vacío, lea las instrucciones para una instalación específi ca en "Ensamblaje y uso del sistema de vacío".

No continúe con las etapas siguientes hasta que el indicador de vacío indique por lo menos 508 mm (20") de vacío de mercurio. Normalmente, el indicador marcará 584 mm (23") o más. Nunca haga funcionar el Dymodrill si el indicador marca menos de 508 mm (20") (vea "Métodos para fi jar el equipo a la superfi cie en la que se trabaja"). Compruebe siempre el indicador de vacío durante la perforación. Si se acumula agua en el recipiente de fi ltro, vacíelo para evitar daños en la bomba.

ADVERTENCIA Para reducir el

riesgo de lesiones, no haga funcionar el Dymoring si el indicador marca menos de 508 mm (20") de vacío de mercurio.

1. ENCIENDA el motor Dymodrill. Encienda el suministro de agua para que pueda fl uir libremente por la válvula de cierre de agua. (Vea "Proveer un fl ujo adecuado de agua".) Gire la válvula en el sentido de las agujas del reloj para aumentar el fl ujo de agua y en el sentido contrario de las agujas de reloj para disminuir el fl ujo de agua.
2. Mientras agarra el mango, afl oje ligeramente el mango de cierre de la horquilla y gire el mango lentamente para hacer descender la broca en la pieza de trabajo, aplicando presión estable y uniforme. Para reducir la desviación de la broca, siempre use un peso ligero para iniciar la perforación del hueco y espere hasta que la punta de la broca penetre completamente la superfi cie que se trabaja antes de aumentar el peso.
3. Útilice presión suficiente para que la broca corte constantamente. Útilice el amperímetro sobre el contador como guía para la presión apropiada.

NOTA: Si el equipo cambia su posición durante el procedimiento de perforación, apague el motor, posicione el equipo de nuevo y reanude la perforación.

1. Controle el flujo de agua. (Vea “Puntas de diamante”.) Generalmente, el agua debe f l uir a una velocidad de aproximadamente uno o dos galones por minuto. Si el f l ujo de agua es demasiado intenso, los dos agujeros en el husillo gotearán. Si esto occurre, reduzca el f l ujo de agua. El flujo de agua es suficiente cuando el agua y las virutas se vacían siguiendo un patrón circular de aproximadamente 1/2" alrededor de la broca. Mantenga seca el área de trabajo.

2. Cuando el corte está completo, mantenga ENCENDIDO el motor y gire el mango en el sentido de las agujas del reloj para retirar la broca. La broca podría atascarse en el hueco si se APAGA el motor antes de que se retira la broca completamente. Una vez que el taladro se ha retirado de la superfi cie en la que se trabaja, APAGUE el motor. Apriete el mango de cierre de la horquilla. Desenchufe el contador del suministro de energía antes de retirar la bomba de vacío para prevenir que el motor arranque accidentalmente cuando se está quitando la bomba de vacío.

Si está usando una bomba de vacío, desenchúfela y abra la válvula de admisión de aire para liberar la almohadilla de vacío.

Recuperación de muestras y perforaciones profundas

Cuando se estén perforando agujeros que son más profundos que la longitud de la broca de perforación, siga estos pasos:

1. Empiece a perforar el agujero como siempre. Cuando haya perforado un trecho equivalente a la longitud de la broca, pare el motor Dymodrill.
2. Retire las muestras metiendo un cincel o una cuña delgada en el corte entre las muestras y la

superfi cie en la que se trabaja. Puede usar también pinzas especiales de muestras, alambres doblados o tornillos de anclajes para retirar las muestras.

1. Después de retirar las muestras, vuelva a introducir la broca o use una extensión de broca y continúe perforando (vea "Accesorios"). Puede ser difícil retirar muestras con diámetros mayores de dos veces su longitud. Un método para retirar tales muestras es primero romperlas en trozos más pequeños y luego retirar estos trozos. Los cinceles y las taladradoras eléctricos son ideales para romper estas muestras.

ADVERTENCIA Cuando se perfore

suelos, las muestras caen generalmente de la broca. Para reducir el riesgo de lesiones, proporcione protección adecuada a las personas y los bienes debajo del área de perforación.

Puntas de diamante

Factores que influyen en el rendimiento de la perforación con puntas de diamante:

• Cantidad de líquido refrigerante
  • Rigidez del Dymoring
• Condición de la máquina
• RPM del motor de perforación
• Presión aplicada a la broca por el operador
• Cantidad de acero
• Tamaño del acero incrustado
• Edad del hormigón
• Agregado (tamaño, tipo, dureza, abrasividad)
• Tipo de arena — artificial (fabricada) o natural (de lechos de ríos)
• Técnica del operador
• Cuidado del operador
• Que la broca esté descentrada

Técnica del operador

Perfore con una presión de penetración firme y constante. No someta las brocas a golpes repentinos. Una penetración desigual puede agrietar los diamantes. Una presión demasiado suave pule los diamantes, frena la penetración y contribuye al vidriado de la broca. Una presión demasiado fuerte puede sobrecargar el motor de perforación y puede causar que los diamantes se desgasten prematuramente, especialmente cuando se perfora acero incrustado. Haga que la broca trabaje, pero no intente meter a la fuerza la broca en el material.

Si existe vibración:

1. Detenga la taladración.
2. Apague el motor.
3. Asegurese que no existan pernos, tuercas o tornillos prisioneros sueltos. Apriételos si es necesario.
4. Revise la broca. Reemplácela si es necesario.
   Si la vibración persiste, retire las muestras y las virutas.
   Si la vibración continua después de tomar estas medidas, lleve el equipo al servicio técnico de MILWAUKEE más cercano.

Agua

El agua proporciona dos grandes beneficios durante la perforación:

1. El agua actúa como un líquido refrigerante al eliminar el calor causado por la fricción de la perforación. Esto preserva la integridad de los diamantes, la matriz del ligante, la soldadura del segmento y el tubo de perforación. Sin un líquido refrigerante, el aumento del calor durante la perforación puede causar que todos estos componentes fallen.
2. El agua limpia las partículas sueltas abrasivas que se crean durante la perforación. Estas partículas consisten en material inerte del cemento, la arena, las partículas de diamante y varios metales del acero inscrustado y de la matriz de la broca de perforación. El agujero debe estar libre de restos de forma que la broca pueda trabajar. Si las partículas sueltas no son limpiadas adecuadamente, habrá una resistencia por el lado del cuerpo del cilindro de perforación. Ello puede contribuir al vidriado de la broca por la falta de fuerza así como a dañar el motor por el aumento del amperaje debido a la resistencia encontrada por la broca. Además, las partículas sueltas tienden a desgastar el tubo de la broca, que puede causar fi nalmente la pérdida de los segmentos.
   Controle el nivel del agua. El volumen de agua debe ser ajustado hasta que el agua que salga sea de color fango. Si el agua sale clara o en chorros claros, entonces esto es indicación de que se está utilizando mucha agua. Utilizar mucha agua es una de las causas principales del vidriado y falla de la broca. Otros factores contribuyen al vidriado, pero el ajuste del agua es uno de los más fáciles de controlar por parte del operador. El exceso de agua impideun contacto adecuado entre material/segmento. Cuando los segmentos no hacen contacto correcto con la superfi cie que se trabaja, no ocurre el efecto “erosión controlada” deseado que mantiene la capacidad de taladro de la broca y la broca empieza a vidriarse. Esto ocurre especialmente con brocas de tamaños pequeños. El volumen adecuado de agua varía según el diámetro de la broca. Durante la perforación, use solamente agua sufi ciente para limpiar las virutas de la superfi cie que se trabaja.

Equipo

• Asegúrese de que la maquinaria está en buenas condiciones de funcionamiento. La columna, el chasis, la conexión del motor y la base deben estar todos fi rmemente conectados y no deben vibrar durante la perforación.
• Los motores deben ser de tamaño apropiado (amperaje y RPM) para el diámetro de la broca de perforación utilizada. Consulte la guía del motor en el catálogo.
• Asegúrese siempre de que la máquina de perforación está montada rígidamente con un anclaje o una almohadilla de vacío. Cualquier movimiento o vibración reducirá la vida de la broca de perforación. Ponerse de pie en la base del equipo como forma de anclaje es peligroso y no proporciona la rigidez necesaria.

Brocas de perforación de diamante

- En los 2 ó 3 primeros agujeros, use una presión de penetración ligera de forma que el diamante nuevo se desgaste gradualmente.

• Introduzca la broca muy lentamente en la superficie que se trabaja. Use una presión de penetración ligera hasta que la corona de la broca haya penetrado o “se haya asentado” en el material.
• Si la broca de perforación encuentra acero incrustado, aligere la presión de penetración y deje que la broca de perforación vaya a su propio paso. No fuerce la broca. Normalmente el agua alrededor de la broca saldrá más clara cuando se encuentra acero incrustado. No permite ninguna vibración de ningún tipo ya que el diamante se romperá irreparablemente o se saldrá la broca.
• Mantenga las brocas afi ladas.

Vidriado de la broca y pasadores de seguridad del motor de perforación con diamante.

El agarrotamiento de la broca puede estar causado por una de dos cosas: una broca roma (vidriada) o un equipo mal estabilizado.

Causas del vidriado de las brocas:

• RPM no correcto para el tamaño de la broca
• Excesiva presión de penetración
• Insufi ciente presión de penetración
• Alto contenido de acero en la superficie que se trabaja
• Insufi ciente presión de penetración
• Material inerte duro y en grandes cantidades
• Demasiada agua
• Insufi ciente potencia del motor
  Una broca afi lada tiene normalmente una buena exposición de los diamantes y cortará/molerá casi cualquier cosa que se ponga en su camino, incluyendo acero incrustado.

Procedimiento para afi lar las brocas de perforación

Para que funcionen efí cazmente, las brocas de perforación de diamante deben mantener una buena exposición de los diamantes. Muchos factores colaboran en que tenga lugar el ciclo de “erosión controlada” del segmento de la herramienta. Cuando se altera este ciclo de “erosión controlada”, la broca se puede quedar roma o “vidriada”. El vidriado se hace perceptible cuando la velocidad de penetración de la perforación se reduce dramáticamente o la broca no corta. Examine la broca inmediatamente. Si los diamantes se desprenden con el agua junto con el metal, entonces es que están vidriados o no están expuestos sufi cientemente. Los siguientes pasos corregirán frecuentemente el problema:

1. Reduzca el fl ujo del agua hasta que sea muy fangosa. Continúe usando una cantidad mínima de agua hasta que aumente la penetracion.
2. Si la broca no abre la brecha, retírela del agujero. Eche en la brecha una capa gruesa de arena silícea (cuanto más gruesa mejor).
3. Continúe perforando durante aproximadamente de unos 3 a 5 minutos con muy poca agua y unas RPM bajas si es posible.
4. Aumente gradualmente el fl ujo de agua para lavar la arena de la brecha.
5. Repita como sea necesario.

Los efectos del acero en la perforación

- Para que las brocas de perforación impregnadas de diamante se puedan autoafi lar, necesitan interactuar con un material abrasivo. Este material abrasivo desgasta la composición de metal de la

matriz del segmento. Cuando esto se ha hecho, los diamantes afi lados están expuestos y la acción de trituración creada por los diamantes continúa.
- El metal incrustado (barra para armadura del hormigón) no es un material abrasivo. No reprociona el grado de abrasión requerido para que ocurra el desgaste de la matriz y para que se expongan los diamantes afi lados incrustados en la matriz del segmento.
- Si los segmentos de la broca se exponen en un alto grado al metal incrustado, se produce el vidriado. El vidriado impide que la broca corte y perfore.

MANTENIMIENTO

ADVERTENCIA Para reducir el riesgo

de lesiones, desconecte siempre la herramienta antes de darle cualquier mantenimiento. Nunca desarme la herramienta ni trate de hacer modifi caciones en el sistema eléctrico de la misma. Acuda siempre a un Centro de Servicio MILWAUKEE para TODAS las reparaciones.

Mantenimiento de las herramientas

Adopte un programa regular de mantenimiento y mantenga su herramienta en buenas condiciones. Antes de usarla, examine las condiciones generales de la misma. Inspeccione guardas, interruptores, el cable de la herramienta y el cable de extensión. Busque tornillos sueltos o í ojos, defectos de alineación y dobleces en partes móviles, así como montajes inadecuados, partes rotas y cualquier otra condición que pueda afectar una operación segura. Si detecta ruidos o vibraciones anormales, apague la herramienta de inmediato y corrija el problema antes de volver a usarla. No utilice una herramienta dañada. Colóquele una etiqueta que diga "NO DEBE USARSE" hasta que sea reparada (vea "Reparaciones").

Bajo condiciones normales, no se requiere lubricación hasta que haya que cambiar los carbones. Después de 6 meses a un año, dependiendo del uso dado, envíe su herramienta al Centro de Servicio MILWAUKEE más cercano para que le hagan:

- Lubricación

- Inspección y cambio de carbones

- Inspección mecánica y limpieza (engranes, fl echas, baleros, carcarza, etc.)

- Inspección eléctrica (interruptor, cable, armadura, etc.)

- Probarla para asegurar una operación mecánica y eléctrica adecuada.

Limpieza

Limpie el polvo y suciedad de las ventilas. Mantenga las empuñaduras de la herramienta limpias, secas y libres de aceite y grasa. Use sólo jabón neutro y un trapo húmedo para limpiar su herramienta ya que algunas substancias y disolventes limpiadores pueden ocasionar daños a materiales plásticos y partes aislantes. Algunos de estos incluyen: gasolina, trementina, diluyente para barniz, diluyente para pintura, disolventes limpiadores clorados, amoníaco, y detergentes caseros que contengan amoníaco.

Lubricación del engranaje de cremallera

Mantenga una ligerá capa de grasa tipo “E” de MILWAUKEE en el engranaje de cremallera para reducir la fricción y el desgaste.

Lubricación del husillo para los Dymodrills con un pasador de seguridad

Antes de cada uso, limpie y engrase el husillo o el casquillo portahusillo con grasa tipo "E" de MILWAUKEE para evitar que el husillo se agarrote durante la perforación.

1. Para mantener el husillo de los modelos con pasadores de seguridad, retire el anillo de retención con un destornillador.
2. Retire el polvo y los restos de los diámetros interior y exterior del husillo y del casquillo portahusillo y del agujero del agua del husillo. Ponga una ligera capa de grasa tipo "E" de MILWAUKEE en el husillo.
3. Vuelva a colocar el casquillo portahusillo en el husillo. Asegúrese de que el casquillo portahusillo gira libremente en el husillo. Luego, vuelva a colocar el anillo de retención.

Sustitución de las juntas de la almohadilla de vacío

Sólo para los Cat. No.s 4115, 4125 y 4130.

Las juntas de goma en la parte inférieur de la almohadilla de vacío se pueden desgastar, necesitando por tanto que se sustituyan. Si se requiere la sustitución, lleve la almohadilla a un centro de servicios autorizado o sustituya la junta como se explica a continuación:

1. Retire la junta antigua y retire completamente el pegamento antiguo de la acanaladura.
2. Luego ponga una capa continuada de pegamento para gomas (Número de parte 44-22-0060) por todo el fondo de la acanaladura.
3. Coloque inmediatamente una nueva junta (Número de parte 43-44-0570) en la acanaladura y presione fi rmemente toda la junta.
4. Déle la vuelta a la almohadilla y coloque el lado de la junta sobre una superfi cie plana y uniforme y presione todos los bordes de la almohadilla.
5. Deje que el pegamento se seque durante 24 horas antes de usar de nuevo.
   Sólo para los Cat. No. 4120.
   Con un uso normal, las juntas de goma en la parte inferior de la base se pueden desgatar, necesitando, por lo tanto, que se sustituyan. Si se necesita de un cambio, lleve la base a un servicio técnico autorizado o reemplace las juntas como se explica a continuación:
6. Retire el motor y la broca.
7. Coloque el Dynoring en posición horizontal, de modo que las ruedas queden hacia abajo.
8. Saque la junta antigüa.
9. Luego ponga una capa continuada de pegamento para gomas (Número de parte 44-22-0060) por todo el fondo de la acanaladura.
10. Coloque la nueva junta (número de parte 43-44-0605) en la acanaladura y presione fi rmemente.
11. Colque el Dynoring en posición vertical, nuevamente.
12. Reinstale el motor y la broca.

Limpieza del fi Itro de la bomba de vacío

Limpie periódicamente los fieltros del filtro para así conseguir que la bomba de vacío continúe funcionando debidamente. Para limpiar los fi eltros del fi ltro, retire el recipiente de plástico y retire los fi eltros del tubo de plástico. Limpie el polvo y los restos de los fi eltros y limpie el recipiente de plástico. A continuación, vuelva a colocar los fieltros en el tubo de plástico y coloque el recipiente en el ensamblaje del fi ltro.

ADVERTENCIA Para reducir el riesgo de lesiones, descarga eléctrica o daño a la herramienta, nunca la sumerja en líquidos ni permita que estos é uyan dentro de la misma.

Limpieza

Limpie el polvo y suciedad de las ventilas. Mantenga las empuñaduras de la herramienta limpias, secas y libres de aceite y grasa. Use sólo jabón neutro y un trapo húmedo para limpiar su herramienta ya que algunas substancias y disolventes limpiadores pueden ocasionar daños a materiales plásticos y partes aislantes. Algunos de estos incluyen: gasolina, trementina, diluyente para barniz, diluyente para pintura, disolventes limpiadores clorados, amoniaco, y detergentes caseros que contengan amoníaco.

Reparaciones

Si su instrumento se daña, vuelva el instrumento entero al más cercano centro de reparaciones.

ACCESORIOS

ADVERTENCIA Para reducir el riesgo de lesiones, siempre desconecte la herramienta antes de cambiar o retirar accesorios. Utilice únicamente accesorios específicamente recomendados para esta herramienta. El uso de accesorios no recomendados podría resultar peligroso.

Para una lista completa de accessorios, refi érase a su catálogo MILWAUKEE Electric Tool o visite nuestro sitio en Internet: www.milwaukeetool.com. Para obtener un catálogo, contacte su distribuidor local o uno de los centros de servicio.

GARANTÍA LIMITADA - E.U.A. Y CANADA

Se garantiza al comprador original que ninguna de las herramientas eléctricas MILWAUKEE (incluido el producto inalámbrico, la herramienta y las baterías; consulte las declaraciones distintas y por separado en GARANTÍA LIMITADA DEL PAQUETE DE BATERIAS INALÁMBRICAS y de las luces de trabajo y del cargador de baterías*) presentan defectos en material ni en mano de obra. En un plazo de cinco (5) años* a partir de la fecha de compra y sujeto a ciertas excepciones, MILWAUKEE reparará o reemplazará cualquier parte de una herramienta eléctrica que, luego de ser examinada, MILWAUKEE compruebe que presenta defectos en material o mano de obra, a menos que se indique lo contrario. Se requiere la devolución de la herramienta eléctrica a un centro de mantenimiento de la fábrica MILWAUKEE o a un centro de reparaciones autorizado por MILWAUKEE, con gastos de envío prepagados y asegurados. La devolución del producto debe estar acompañada por un comprobante de compra. Esta garantía no se aplica a los daños que MILWAUKEE establece que fueron ocasionados por reparaciones o intentos de reparación por parte de personal no autorizado por MILWAUKEE, uso indebido, alteraciones, abuso, desgaste y deterioro normal, falta de mantenimiento o accidentes. *El período de garantía de las radios para obras, del puerto de alimentación M12™, Fuente de poder M18™, y de las carretillas de trabajo industrial Trade Titan™ es de un (1) año a partir de la fecha de compra. El período de garantía de la lámpara de trabajo con diodo luminiscente y del foco mejorado con diodo luminiscente es una garantía VITALICIA limitada para el comprador original únicamente. Si durante el uso normal el foco de diodo luminiscente no funciona, la lámpara de trabajo o el foco mejorado se reemplazará sin carga.

*Esta garantía no cubre las clavadoras aéreas, las engrapadoras, el rociador de pintura inalámbrico, el paquete de baterías inalámbrico, los generadores eléctricos portátiles que funcionan con gasolina, herramientas manuales, elevadores (eléctricos, con palanca y con cadenas manuales), camisas de calefacción M12™, productos reacondicionados y productos de prueba y medición. Se encuentran disponibles garantías distintas para estos productos.

No se necesita registro de garantía para obtener la garantía correspondiente de un producto eléctrico MILWAUKEE. La fecha de fabricación del producto se utilizará para determinar el período de garantía si no se presenta un comprobante de compra en el momento en que se solicita el servicio de garantía.

LA ACEPTACIÓN DE LOS DERECHOS A REPARACIÓN Y REEMPLAZO EXCLUSIVAMENTE DESCRITOS EN EL PRESENTE DOCUMENTO CONSTITUYE UNA CONDICIÓN DEL CONTRATO POR LA COMPRA DE CADA PRODUCTO MILWAUKEE. SI NO ACEPTA ESTA CONDICIÓN, NO DEBE COMPRAR EL PRODUCTO. MILWAUKEE NO SERÁ EN NINGÚN CASO RESPONSABLE DE DAÑOS INCIDENTALES, ESPECIALES, CONSECUENTES O PUNITIVOS, NI DE COSTOS, HONORARIOS DE ABOGADOS, GASTOS, PÉRDIDAS O DEMORAS SUPUESTAMENTE CAUSADOS COMO CONSECUENCIA DE CUALQUIER DANO, FALLA O DEFECTO EN CUALQUIER PRODUCTO, INCLUIDOS, A MODO DE EJEMPLO, RECLAMOS POR PÉRDIDA DE GANANCIAS. ALGUNOS ESTADOS NO PERMITEN LA EXCLUSIÓN O LA LIMITACIÓN DE DAÑOS INCIDENTALES O CONSECUENTES. POR LO TANTO, LAS LÍMITACIONES Y EXCLUSIONES ANTERIORES PUEDEN NO APLICARSE PARA USTED. ESTA GARANTÍA ES EXCLUSIVA Y SUSTITUYE A TODAS LAS OTRAS GARANTÍAS EXPRESAS, ESCRITAS U ORALES. SEGUN LO PERMITA LA LEY, MILWAUKEE SE EXIME DE TODA GARANTÍA IMPLÍCITA, INCLUIDOS, A MODO DE EJEMPLO, TODA GARANTÍA IMPLÍCITA DE COMERCIABILIDAD O IDONEIDAD PARA UN USO O PROPÓSITO EN PARTICULAR; EN LA MEDIDA EN QUE DICHA RENUNCIA NO ESTE PERMITIDA POR LA LEY, DICHAS GARANTÍAS IMPLÍCITAS ESTÁN LIMITADAS A LA DURACIÓN DE LA GARANTÍA EXPRESA APLICABLE SEGÚN SE DESCRIBE ANTERIORMENTE. ALGUNOS ESTADOS NO PERMITEN LIMITACIONES EN LA DURACIÓN DE UNA GARANTÍA IMPLÍCITA. POR LO TANTO, LA LIMITACIÓN ANTERIOR PUEDE NO APLICARSE PARA USTED. ESTA GARANTÍA LE OTORGA DERECHOS LEGALES ESPECÍFICOS Y TAMBIÉN PUEDE TENER OTROS DERECHOS QUE VARÍAN DE ESTADO EN ESTADO. Esta garantía se aplica a los productos vendidos en los EE. UU. y Canadá.

Consulte 'Service Center Search' (Búsqueda de centro de servicio' en la sección Parts & Services (Piezas y servicios) del sitio web MILWAUKEE, www.milwaukeetool.com o llame al 1.800.SAWDUST (1.800.729.3878) para encontrar su Centro de Servicio de la fábrica de MILWAUKEE más cercano.

PÓLIZA DE GARANTÍA - VALIDA SOLO PARA MÉXICO, AMÉRICA CENTRAL Y EL CARIBE

TECHTRONIC INDUSTRIES., garantiza por 5 años este producto a partir de la fecha original de compra. Esta garantía cubre cualquier defecto que presenten las piezas, componentes y la mano de obra contenidas en este producto Para América Central y el Caribe se debe confirmar en el Centro de Servicio Autorizado el plazo de la garantía. Para hacer efectiva la Garantía deberá presentar al Centro de Servicio Autorizado la Póliza de Garantía sellada por el establecimiento en donde adquirió el producto. Si no la tienen, podrá presentar el comprobante de compra original. Usted puede llamar sin costo al teléfono 01 800 832 1949 o por correo electrónico a la dirección "[e-mail]", para ubicar el Centro de Servicio Autorizado más cercano a su domicilio, en el cual además podrá adquirir partes, componentes, consumibles y accesorios, que usted necesite.

Procedimiento para hacer válida la garantía

Acuda al Centro de Servicio con el producto y la póliza de garantía sellada por el establecimiento donde realizó la compra. Ahí se reemplazará cualquier pieza o componente defectuoso sin cargo alguno para el usuario final. La empresa se hace responsable de los gastos de transportación razonablemente erogados que se deriven del cumplimiento de la presente garantía.

Excepciones

La garantía perderá validez en los siguientes casos:
a) Cuando el producto se hubiese utilizado en condiciones distintas a las normales.
b) Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso que le acompaña.
c) Cuando el producto hubiese sido alterado o reparado por personas no autorizadas por TECHTRONIC INDUSTRIES. Nota: Si el cordón de alimentación es dañado, este debe ser remplazado por el fabricante o por un Centro de Servicio Autorizado para evitar riesgo.

CENTRO DE SERVICIO Y ATENCION A CLIENTES

Model Rafael Buelna No.1. Col. Tezozomoc Mexico, D.F.

Tel. [phone]

Fecha de Comprimportado y comercializado POR:

TECHTRONIC INDUSTRIES MEXICO, .S.A. DE C.V.

Av. Santa Fe 481 piso 6, Col. Curz Manca.

CP 05349, Cuajimalpa, D.F.

CENTRO DE ATENCIÓN A CLIENTES

Rafael Buelna No. 1, Col Tezozomoc, Delegación Azcapotzalco, México, D.F.

Telefono sin costo 01 800 832 1949

e-mail: [e-mail]

Adicionalmente, tenemos una red nacional de distribuidores autorizados listos para ayudarle con su herramienta y sus accesorios. Por favor, llame al 01 800 832 1949 para obtener los nombres y direcciones de los más cercanos a usted, o consulte la sección 'Where to buy' (Dónde comprar) de nuestro sitio web en

Registre su herramienta en línea, en www.ttigroupmexico.com y...

• reciba importantes avisos sobre su compra
• asegúrese de que su herramienta esté protegida por la garantía
• conviertase en integrante de Heavy Duty

www.ttigroupmexico.com
