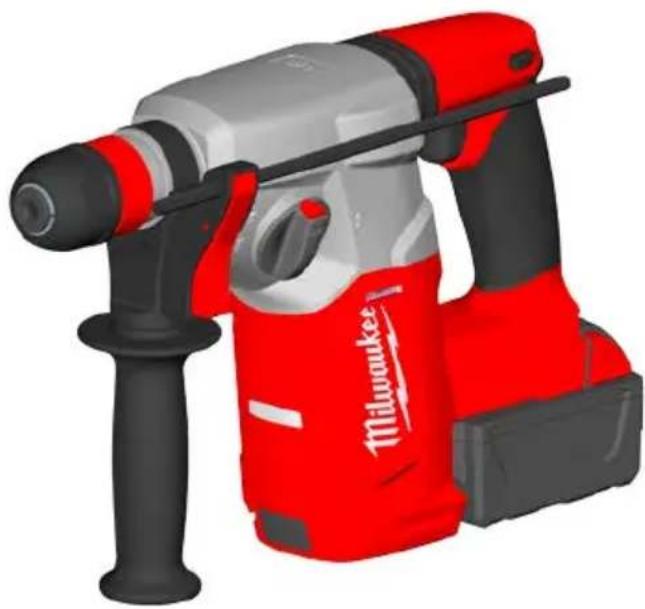

M18 CHX502X - дриль MILWAUKEE - Безкоштовний посібник користувача

Тип продукту	Бездротовий перфоратор (відбійний молоток)
Напруга	18 В
Швидкість обертання на холостому ходу	0 - 1400 хв⁻¹
Швидкість ударів	0 - 5100 хв⁻¹
Енергія удару (EPTA 05/2009)	2,5 Дж
Здатність свердління бетону	25 мм
Здатність свердління сталі	13 мм
Здатність свердління деревини	28 мм
Діаметр коронки (бетон/цегла)	65 мм
Діаметр затискної гільзи	43 мм
Вага (з акумулятором Li-Ion 4,0 А·год)	3,6 кг
Рівень звукового тиску (K=3 дБ(А))	90,7 дБ(А)
Рівень звукової потужності (K=3 дБ(А))	101,7 дБ(А)
Вібрація - ударне свердління (бетон)	12,4 м/с² (невизначеність 1,5 м/с²)
Вібрація - довбання	9,5 м/с² (невизначеність 1,5 м/с²)
Живлення	Акумулятор змінний літій-іонний 18 В (система M18)
Захист акумулятора	Від перевантажень (гудіння 2 с, потім зупинка)
Поточне обслуговування	Очищати вентиляційні отвори; замінювати зношені щітки
Рекомендоване захисне обладнання	Захист слуху, окуляри, протипилова маска, рукавички
Запчастини та сервіс	Використовувати виключно аксесуари Milwaukee; проводити ремонт в авторизованому центрі

Часті запитання - M18 CHX502X MILWAUKEE

Як зарядити акумулятор дриля M18 CHX502X?

Використовуйте лише зарядний пристрій системи M18, що входить до комплекту. Зарядіть акумулятор перед першим використанням або після тривалого зберігання. Ідеальна температура заряджання – нижче 50 °C.

Що робити, якщо інструмент раптово зупиняється з гудінням?

Спрацьовує захист від перевантажень. Повністю відпустіть вимикач, потім увімкніть його знову. Якщо акумулятор дуже гарячий, дайте йому охолонути перед заряджанням.

Як зберігати акумулятор тривалий час?

Зберігайте акумулятор у сухому місці при температурі близько 27 °C із зарядом від 30% до 50%. Заряджайте його кожні 6 місяців для збереження терміну служби.

Яке захисне обладнання слід носити під час використання?

Завжди надягайте захист слуху (рівень шуму > 90 дБ), захисні окуляри, протипилову маску та захисні рукавички. Рекомендується носити неслизьке взуття.

Як чистити дриль після використання?

Регулярно очищайте вентиляційні отвори машини, щоб уникнути перегріву. Використовуйте суху ганчірку або м'яку щітку. Ніколи не занурюйте інструмент у воду.

Чи можна використовувати стандартні свердла з цим перфоратором?

Так, цей інструмент приймає свердла з циліндричним хвостовиком для свердління деревини, металу та пластику. Для кладки використовуйте відповідні ударні свердла.

Що робити в разі витоку рідини з акумулятора?

Уникайте контакту. У разі потрапляння на шкіру негайно промийте водою з милом. При потраплянні в очі промивайте великою кількістю води та негайно зверніться до лікаря.

Як безпечно транспортувати акумулятор?

Для транспортування захищайте та ізолюйте контакти, щоб уникнути короткого замикання. Переконайтеся, що акумулятор не може рухатися в упаковці. Не транспортуйте пошкоджені акумулятори.

Як утилізувати акумулятор після закінчення терміну служби?

Не викидайте акумулятори разом із побутовими відходами. Здавайте їх до центру переробки або пункту збору, відповідно до місцевих норм.

Де знайти запчастини для M18 CHX502X?

Використовуйте виключно аксесуари та запчастини Milwaukee. Перегляньте список сервісних центрів Milwaukee або зверніться до Techtronic Industries GmbH для отримання вибухової схеми.

ПОСІБНИК КОРИСТУВАЧА M18 CHX502X MILWAUKEE

Оригінал інструкції з експлуатації

التعليمات الأصلية

Technical Data,Safety Instructions, Specified Conditions of Use,EC-Declaration of Conformity, Batteries, Maintenance, Symbols	Please read and savethese instructions!	English	11
Technische Daten, Sicherheitshinweise, Bestimmungsgemäße Verwendung,CE-Konformitätserklärung, Akkus, Wartung, Symbole	Bitte lesen undaufbewahren!	Deutsch	14
Caractéristiques techniques, Instructions de sécurité, Utilisation conforme auxprescriptions, Déclaration CE de Conformité, Accus, Entretien, Symboles	A lire et à conserversoigneusement	Français	17
Dati tecnici,Norme di sicurezza,Utilizzo conforme, Dicharazione di Conformità CE,Batterie, Manutenzione, Simboli	Si prega di leggere econservare le istruzioni!	Italiano	20
Datos técnicos, Instrucciones de seguridad, Aplicación de acuerdo a la finalidad,Declaracion de Conformidad CE, Bateria, Mantenimiento, Símbolos	Lea y conserve estasinstrucciones por favor!	Español	23
Características técnicas, Instruções de segurança, Utilização autorizada,Declaração de Conformidade CE, Acumulador, Manutenção, Symbole	Por favor leia e conserveem seu poder!	Português	26
Technische gegevens, Veiligheidsadviezen, Voorgeschreven gebruik van hetsysteem, EC-Konformiteitsverklaring, Akku, Onderhoud, Symbolen	Lees en let goedop deze adviezen!	Nederlands	29
Tekniske data, Sikkerhedshenvisninger, Tiltænkt formål,CE-Konformitetserklæring, Batteri, Vedligeholdelse, Symboler	Vær venlig at læseog Opbevare!	Dansk	32
Tekniske data, Spesielle sikkerhetshenvisninger, Formålsmessig bruk,CE-Samsvarserklæring, Batterier, Vedlikehold, Symboler	Vennligst les og oppbevar!	Norsk	35
Tekniska data, Säkerhetsutrustning, Använd maskinen Enligt anvisningarna,CEFörsäkran, Batterier, Skötsel, Symboler	Läs igenom och spara!	Svenska	38
Tekniset arvot, Turvallisuusohjeet, Tarkoituksenmukainen käyttö,Todistus CE-standardinmukaisuudesta, Akku, Huolto, Symbolit	Lue ja säilytöl!	Suomi	41
Τεχνικά στοιχεία, Ειδικές υποδείξεις ασφάλειας, Χρήση σύμφωνα με το οκοπόπροοριομού, Δήλωση πιστότητας ΈΚ, Μπαταρίες, Χαρακτηριστικά, Συντίρηση, Σύμβολα.	Παρακαλω διαβόστε τιςκαι φυλόξτε τις!	Ελληνικά	44
Teknik veriler, Güvenliğiniz için talimatlar, Kullanim, CE uygunluk beyanice,Akü, Bakim, Semboller	Lütfen okuyun ve saklayın	Türkçe	47
Technická data, Speciální bezpečnostní upozornění, Oblast využití,Ce-prohlášení o shodě, Akumulátory, Üdržba, Symboly	Po přečtení uschovejte	Česky	50
Technické údaje, Speciálne bezpčěnostné pokyny, Použitie podl’a predpisov,CE-Vyhlásenie konformity, Siet’ová pripojka, Üdrzba, Symboly	Prosím prečitať a uschovat!	Slovensky	53
Dane techniczne, Specjalne zalecenia dotyczące bezpieczeństwa, Użytkowanie zgodne zprzeznaczeniem, Świadectwo zgodności ce, Podłączenie do sieci, Gwarancja, Symbole	Należy uważnie przeczytać izachować do wglądu!	Polski	56
Műszaki adatok, Különleges biztonsági tudnivalók, Rendeltetésszerű használat,Ce-azonossági nyilatkozat, Hálózati csatlakoztatás, Karbantartás, Szimbólumok	Olvassa el és őrizze meg	Magyar	59
Tehnični podatki, Specialni varnostni napotki, Uporaba v skladu z namembnostjo,Ce-izjava o konformnosti, Omrežni priključek, Vzdrževanje, Simboli	Prosimo preberitein shranite!	Slovensko	62
Tehnički podaci, Specijalne sigurnosne upute, Propisna upotreba,CE-Izjava konformnosti, Priključak na mrežu, Održavanje, Simboli	Molimo pročitati i sačuvati	Hrvatski	65
Tehniskie dati, Speciàlie drošības noteikumi, Noteikumiem atbilstošs izmantojums,Atbilstiba CE normām, Tikla pieslēgums, Apkope, Simboli	Pielikums lietošanas pamācibai	Latviski	68
Techniniai duomenys, Ypatingos saugumo nuorodos, Naudojimas pagal paskirti,CE Atitikties pareiškimas, Elektros tinklo jungtis, Techninis aptarnavimas, Simboliai	Prašome perskaitytir neišmesti!	Lietuviškai	71
Tehnilised andmed, Spetsiaalsed turvajuhised, Kasutamine vastavalt otstarbele,EÜ Vastavusavaldus, Vörku ühendamine, Hooldus, Sümbolid	Palun lugege läbi ja hoidke alal!	Eesti	74
Технические данные, Рекомендации по технике безопасности,Использо- вание, Подключение к электросети, Обслуживание, Символы	Пожалуйста прочтите исохраните эту инструкцию.	Русский	77
Технически данни, Специални указания за безопасност, Използване по предназначениеСЕ-Декларация за съответствие, Свързване към мрежата, Поддръжка, Символи	Моля прочетете и запазете!	Български	80
Date tehnice, Instructiuni de securitate, Condiṭii de utilizare specifcate,Declarație de conformitate, Acumulatori, Intreținere, Simboluri	Va rugăm citiți și păstrațiaceste instrucțiuni	Română	83
Технички Податоци, Упатство За Употреба, Специфицирани Услови НаУпотреба, Еу-декларација За Сообразност, БАТЕРИИ, Одржување, Символи	Ве молиме прочитајте го ичувајте го ова упатство!	Македоћски	86
Технічні характеристики, Вказівки З Техніки Безпеки, Використання за призначенням,Сертифікат Відповідності Вимогам Єс, Акумуляторна, Обслуговування, Символи	Прочитайте та збережітьцю інструкцію.	Українська	89

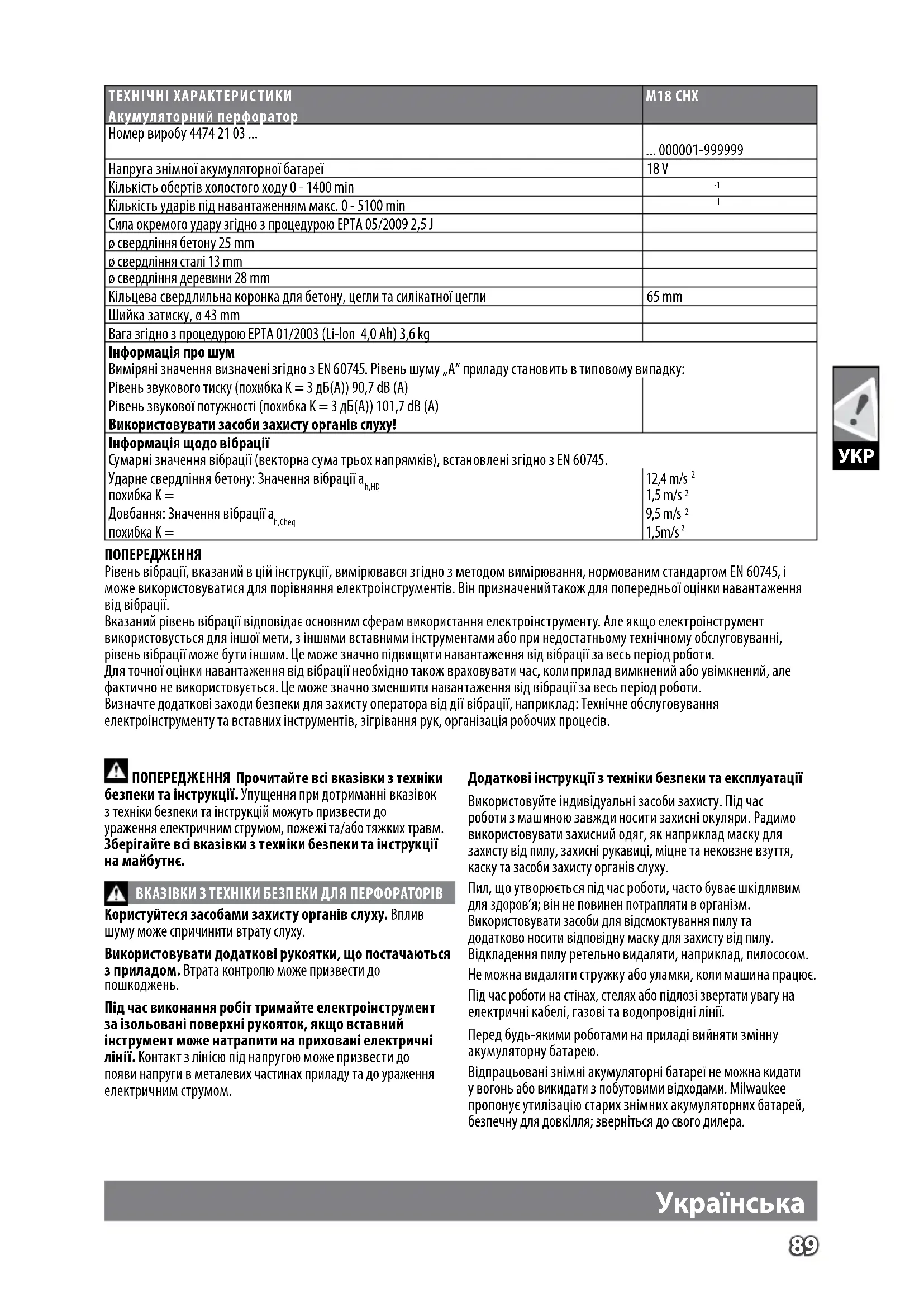

ТЕХНІЧНІ ХАРАКТЕРИСТИКИАкумуляторний перфоратор	M18 CHX
Номер виробу 4474 21 03 ...	... 000001-999999
Напруга знімної акумуляторної батареї	18 V
Кількість обертів холостого ходу 0 - 1400 min	-1
Кількість ударів під навантаженням макс. 0 - 5100 min	-1
Сила окремого удару згідно з процедурою EPTA 05/2009 2,5 J
ø свердління бетону 25 mm
ø свердління сталі 13 mm
ø свердління деревини 28 mm
Кільцева свердлильна коронка для бетону, цегли та силікатної цегли	65 mm
Шийка затиску, ø 43 mm
Вага згідно з процедурою EPTA 01/2003 (Li-Ion 4,0 Ah) 3,6 kg
Інформація про шумВиміряні значення визначені згідно з EN 60745. Рівень шуму „А” приладу становить в типовому випадку:Рівень звукового тиску (похибка K = 3 дБ(А)) 90,7 dB (А)Рівень звукової потужності (похибка K = 3 дБ(А)) 101,7 dB (А)Використовувати засоби захисту органів слуху!
Інформація щодо вібраціїСумарні значення вібрації (векторна сума трьох напрямків), встановлені згідно з EN 60745.Ударне свердління бетону: Значення вібрації a_h,HD похибка K =Довбання: Значення вібрації a_h,Cheq похибка K =	12,4 m/s ^2 1,5 m/s ^2 9,5 m/s ^2 1,5m/s ^2

ПОПЕРЕДЖЕННЯ

Рівень вібрації, вказаний в цій інструкції, вимірювався згідно з методом вимірювання, нормованим стандартом EN 60745, і може використовуватися для порівняння електроінструментів. Він призначений також для попередньої оцінки навантаження від вібрації.

Вказаний рівень вібрації відповідає основним сферам використання електроінструменту. Але якщо електроінструмент використовується для іншої мети, з іншими вставними інструментами або при недостатньому технічному обслуговуванні, рівень вібрації може бути іншим. Це може значно підвищити навантаження від вібрації за весь період роботи.

Для точної оцінки навантаження від вібрації необхідно також враховувати час, коли прилад вимкнений або увімкнений, але фактично не використовується. Це може значно зменшити навантаження від вібрації за весь період роботи.

Визначте додаткові заходи безпеки для захисту оператора від дії вібрації, наприклад: Технічне обслуговування електроінструменту та вставних інструментів, зігрівання рук, організація робочих процесів.

ПОПЕРЕДЖЕННЯ Прочитайте всі вказівки з техніки

безпеки та інструкції. Упущення при дотриманні вказівок з техніки безпеки та інструкцій можуть призвести до ураження електричним струмом, пожежі та/або тяжких травм.

Зберігайте всі вказівки з техніки безпеки та інструкції на майбутнє.

ВКАЗІВКИ З ТЕХНІКИ БЕЗПЕКИ ДЛЯ ПЕРФОРАТОРІВ

Користуйтеся засобами захисту органів слуху. Вплив шуму може спричинити втрату слуху.

Використовувати додаткові рукоятки, що постачаються з приладом. Втрата контролю може призвести до пошкоджень.

Під час виконання робіт тримайте електроінструмент за ізольовані поверхні рукояток, якщо вставний інструмент може натрапити на приховані електричні лінії. Контакт з лінією під напругою може призвести до появи напруги в металевих частинах приладу та до ураження електричним струмом.

Додаткові інструкції з техніки безпеки та експлуатації

Використовуйте індивідуальні засоби захисту. Під час роботи з машиною завжди носити захисні окуляри. Радимо використовувати захисний одяг, як наприклад маску для захисту від пилу, захисні рукавиці, міцне та нековзне взуття, каску та засоби захисту органів слуху.

Пил, що утворюється під час роботи, часто буває шкідливим для здоров'я; він не повинен потрапляти в організм.

Використовувати засоби для відсмоктування пилу та додатково носити відповідну маску для захисту від пилу.

Відкладення пилу ретельно видаляти, наприклад, пилососом.

Не можна видаляти стружку або уламки, коли машина працює.

Під час роботи на стінах, стелях або підлозі звертати увагу на електричні кабелі, газові та водопровідні лінії.

Перед будь-якими роботами на приладі вийняти змінну акумуляторну батарею.

Відпрацьовані знімні акумуляторні батареї не можна кидати у вогонь або викидати з побутовими відходами. Milwaukee пропонує утилізацію старих знімних акумуляторних батарей, безпечну для довкілля; зверніться до свого дилера.

Не зберігати знімні акумуляторні батареї разом з металевими предметами (небезпека короткого замикання).

Знімні акумуляторні батареї системи M18 заряджати лише зарядними пристроями системи M18. Не заряджати акумуляторні батареї інших систем.

Не відкривати знімні акумуляторні батареї і зарядні пристрої та зберігати їх лише в сухих приміщеннях. Берегти від вологи.

При екстремальному навантажені або при екстремальній температурі з пошкодженої змінної акумуляторної батареї може витікати електроліт. При потраплянні електроліту на шкіру його негайно необхідно змити водою з милом. При потраплянні в очі їх необхідно негайно ретельно промити, щонайменше 10 хвилин, та негайно звернутися до лікаря.

В гніздо зарядного пристрою, яке призначене для встановлення знімної акумуляторної батареї, не повинні потрапляти металеві деталі (небезпека короткого замикання).

ПОПЕРЕДЖЕННЯ! Для запобігання небезпеці пожежі в результаті короткого замикання, травмам і пошкодженню виробів не занурюйте інструмент, змінний акумулятор або зарядний пристрій у рідину і не допускайте потрапляння рідини всередину пристроїв або акумуляторів. Корозійні і струмопровідні рідини, такі як солоний розчин, певні хімікати, вибілювальні засоби або продукти, що їх містять, можуть призвести до короткого замикання.

Знімні акумуляторні батареї системи М18 заряджати лише зарядними пристроями системи М18. Не заряджати акумуляторні батареї інших систем. Не відкривати знімні акумуляторні батареї і зарядні пристрої та зберігати їх лише в сухих приміщеннях. Берегти від вологи.

ВИКОРИСТАННЯ ЗА ПРИЗНАЧЕННЯМ

Акумуляторний перфоратор можна використовувати універсально для ударного свердління каменю та для свердління деревини, металів та полімерних матеріалів незалежно від мережевого живлення.

СЕРТИФІКАТ ВІДПОВІДНОСТІ ВИМОГАМ ЄССЕРТИФІКАТ ВІДПОВІДНОСТІ ВИМОГАМ ЄС

Ми заявляємо на власну відповідальність, що виріб, описаний в „Технічних даних“, відповідає всім застосовним положенням директиви

2011/65/EU (RoHS), 2006/42/EC, 2014/30/EU

та наступним гармонізованим нормативним документам:

EN 60745-1:2009 + A11:2010

EN 60745-2-6:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 50581:2012

Уповноважений із складання технічної документації.

Techtronic Industries GmbH

АКУМУЛЯТОРНІ БАТАРЕЇ

Знімну акумуляторну батарею, що не використовувалася тривалий час, перед використанням необхідно підзарядити.

Температура понад 50 °C зменшує потужність знімної акумуляторної батареї. Уникати тривалого нагрівання сонячними променями або системою обігріву.

З'єднувальні контакти зарядного пристрою та знімної акумуляторної батареї повинні бути чистими.

Для забезпечення оптимального строку експлуатації акумуляторні батареї після використання необхідно повністю зарядити.

Для забезпечення максимально можливого терміну експлуатації акумуляторні батареї після зарядки необхідно виймати з зарядного пристрою.

При зберіганні акумуляторної батареї понад 30 днів: Зберігати акумуляторну батарею при температурі приблизно 27 °C в сухому місці. Зберігати акумуляторну батарею в стані зарядки приблизно 30-50 %. Кожні 6 місяців заново заряджати акумуляторну батарею.

ЗАХИСТ АКУМУЛЯТОРНОЇ БАТАРЕЇ ВІД

ПЕРЕВАНТАЖЕННЯ

При перевантаженні акумуляторної батареї внаслідок занадто великого споживання струму, наприклад, при занадто високому крутильному моменту, заклинюванні свердла, раптовій зупинці або короткому замкненню, електроінструмент подає сигнал на протязі 2 секунд та самостійно вимикається.

Для повторного увімкнення відпустити кнопку вимикача і знов увімкнути.

При надзвичайному навантаженні акумуляторна батарея може дуже сильно нагрітися. В такому випадку акумуляторна батарея вимикається.

Вставити акумуляторну батарею в зарядний пристрій, щоб знову зарядити та активувати її.

Українська

ТРАНСПОРТУВАННЯ ЛІТІЙ-ІОННИХ АКУМУЛЯТОРНИХ БАТАРЕЙ

Літій-іонні акумуляторні батареї підпадають під законоположення про перевезення небезпечних вантажів.

Транспортування таких акумуляторних батарей повинно відбуватися із дотриманням місцевих, національних та міжнародних приписів та положень.

споживачі можуть без проблем транспортувати ці акумуляторні батареї по вулиці.

Комерційне транспортування літій-іонних акумуляторних батарей експедиторськими компаніями підпадає під положення про транспортування небезпечних вантажів. Підготовку до відправлення та транспортування можуть здійснювати виключно особи, які пройшли відповідне навчання. Весь процес повинні контролювати кваліфіковані фахівці.

При транспортуванні акумуляторних батарей необхідно дотримуватись зазначених далі пунктів:

Переконайтеся в тому, що контакти захищені та ізольовані, щоб запобігти короткому замиканню.

Слідкуйте за тим, щоб акумуляторна батарея не переміщувалася всередині упаковки.

Пошкоджені акумуляторні батареї, або акумуляторні батареї, що потекли, не можна транспортувати.

Для отримання подальших вказівок звертайтесь до своєї експедиторської компанії.

ОБСЛУГОВУВАННЯ

Завжди підтримувати чистоту вентиляційних отворів.

При зношенні вугільних щіток додатково до заміни щіток необхідно виконати сервісне обслуговування в сервісному центрі. Це підвищує термін експлуатації машини та гарантиє постійну готовність до експлуатації.

Використовувати тільки комплектуючі та запчастини Milwaukee. Деталі, заміна яких не описується, замінювати тільки в відділі обслуговування клієнтів Milwaukee (зверніть увагу на брошуру „Гарантія / адреси сервісних центрів”).

У разі необхідності можна запросити креслення з зображенням вузлів машини в перспективному вигляді, для цього потрібно звернутися в ваш відділ обслуговування клієнтів або безпосередньо в Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Himеччина, та вказати тип машини та шестизначний номер на фірмовій табличці з даними машини.

СИМВОЛИ

Уважно прочитайте інструкцію з експлуатації перед введенням приладу в дію.

УВАГА! ПОПЕРЕДЖЕННЯ! НЕБЕЗПЕЧНО!

Перед будь-якими роботами на приладі вийняти змінну акумуляторну батарею.

Комплектуючі - не входять в обсяг постачання, рекомендовані доповнення з програми комплектуючих.

Електроприлади, батареї/акумулятори заборонено утилізувати разом з побутовим сміттям. Електричні прилади і акумулятори слід збирати окремо і здавати в спеціалізовану компанію для утилізації відповідно до норм охорони довкілля. Зверніться до місцевих органів або до вашого дилера, щоб отримати адреси пунктів вторинної переробки та пунктів прийому.

Знак СЕ

Знак відповідності для UkrSEPRO

TR 066

Знак відповідності для Європи та Азії EurAsian

الصنة
