M18 CHX502X - Borrmaskin MILWAUKEE - Gratis bruksanvisning och manual

Produkttyp	Sladdlös borrhammare (borrhammare)
Spänning	18 V
Tomgångsvarvtal	0 - 1400 min⁻¹
Slagfrekvens	0 - 5100 min⁻¹
Slagenergi (EPTA 05/2009)	2,5 J
Borrkapacitet i betong	25 mm
Borrkapacitet i stål	13 mm
Borrkapacitet i trä	28 mm
Kronborrdiameter (betong/tegel)	65 mm
Spännkragens diameter	43 mm
Vikt (med Li-Ion-batteri 4,0 Ah)	3,6 kg
Ljudtrycksnivå (K=3 dB(A))	90,7 dB(A)
Ljudeffektnivå (K=3 dB(A))	101,7 dB(A)
Vibration - slagborrning (betong)	12,4 m/s² (osäkerhet 1,5 m/s²)
Vibration - mejsling	9,5 m/s² (osäkerhet 1,5 m/s²)
Strömförsörjning	Uppladdningsbart lithiumjonbatteri 18 V (M18-system)
Batteriskydd	Mot överbelastning (surrande 2 s sedan stopp)
Rutinunderhåll	Rengör ventilationsöppningarna; byt ut slitna kolborstar
Rekommenderad skyddsutrustning	Hörselskydd, skyddsglasögon, dammskyddsmask, handskar
Reservdelar och service	Använd endast Milwaukee tillbehör; låt en auktoriserad verkstad utföra service

Vanliga frågor - M18 CHX502X MILWAUKEE

Hur laddar jag batteriet till borrmaskinen M18 CHX502X?

Använd endast den medföljande laddaren från M18-systemet. Ladda batteriet före första användning eller efter lång tids inaktivitet. Den idealiska laddningstemperaturen är under 50 °C.

Vad gör jag om verktyget plötsligt stannar och surrar?

Det är överbelastningsskyddet som aktiveras. Släpp strömbrytaren helt och tryck sedan på den igen. Om batteriet är mycket varmt, låt det svalna innan laddning.

Hur förvarar jag batteriet under en längre tid?

Förvara batteriet på en torr plats vid cirka 27 °C med en laddning på mellan 30 % och 50 %. Ladda det var sjätte månad för att förlänga livslängden.

Vilken skyddsutrustning ska jag bära vid användning?

Bär alltid hörselskydd (ljudnivå > 90 dB), skyddsglasögon, dammskyddsmask och skyddshandskar. Halkfria skor rekommenderas.

Hur rengör jag borrmaskinen efter användning?

Rengör regelbundet maskinens ventilationsöppningar för att undvika överhettning. Använd en torr trasa eller mjuk borste. Doppa aldrig verktyget i vatten.

Kan jag använda vanliga borr med denna borrhammare?

Ja, detta verktyg accepterar borr med cylindriskt skaft för borrning i trä, metall och plast. För murverk använd lämpliga slagborr.

Vad gör jag om batteriet läcker vätska?

Undvik kontakt. Vid hudkontakt, tvätta omedelbart med vatten och tvål. Vid ögonkontakt, skölj rikligt med vatten och sök omedelbart läkare.

Hur transporterar jag batteriet på ett säkert sätt?

För transport, skydda och isolera kontakterna för att undvika kortslutning. Se till att batteriet inte kan röra sig i förpackningen. Transportera inte skadade batterier.

Hur kasserar jag batteriet när det inte längre används?

Släng inte batterier med hushållsavfallet. Lämna dem på en återvinningscentral eller insamlingsplats enligt lokala föreskrifter.

Var hittar jag reservdelar till M18 CHX502X?

Använd endast Milwaukee tillbehör och reservdelar. Se listan över Milwaukee servicecenter eller kontakta Techtronic Industries GmbH för en sprängskiss.

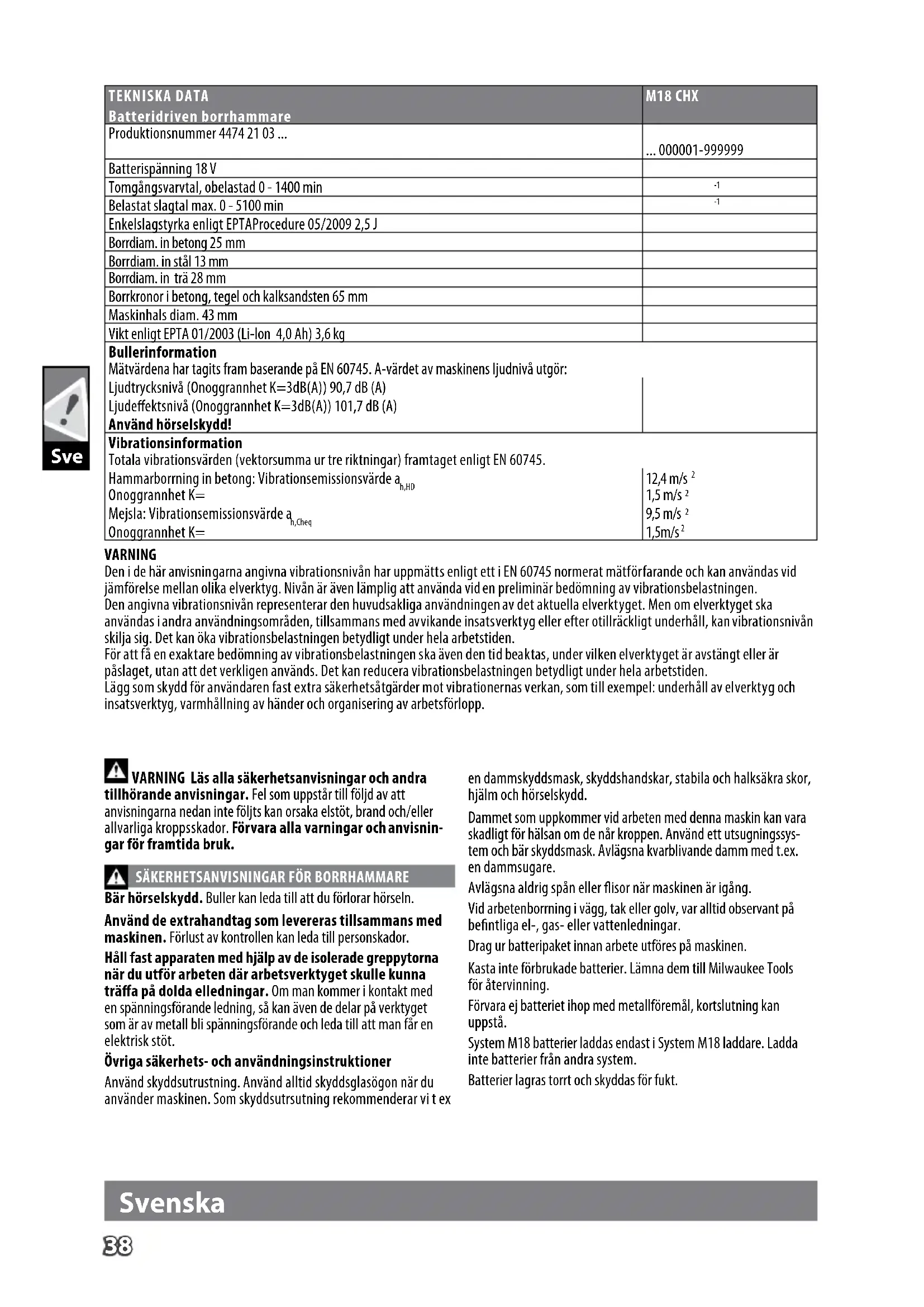

BRUKSANVISNING M18 CHX502X MILWAUKEE

TEKNISKA DATABatteridriven borrhammare	M18 CHX
Produktionsnummer 4474 21 03 ...	... 000001-999999
Batterispänning 18 V
Tomgångsvarvtal, obelastad 0 - 1400 min	-1
Belastat slagtal max. 0 - 5100 min	-1
Enkelslagstyrka enligt EPTAProcedure 05/2009 2,5 J
Borrdiam. in betong 25 mm
Borrdiam. in stål 13 mm
Borrdiam. in trä 28 mm
Borrkronor i betong, tegel och kalksandsten 65 mm
Maskinhals diam. 43 mm
Vikt enligt EPTA 01/2003 (Li-Ion 4,0 Ah) 3,6 kg
BullerinformationMätvärdena har tagits fram baserande på EN 60745. A-värdet av maskinens ljudnivå utgör:Ljudtrycksnivå (Onoggrannhet K=3dB(A)) 90,7 dB (A)Ljudeffektsnivå (Onoggrannhet K=3dB(A)) 101,7 dB (A)Använd hörselskydd!
VibrationsinformationTotala vibrationsvärden (vektorsumma ur tre riktningar) framtaget enligt EN 60745.Hammarborrning in betong: Vibrationsemissionsvärde a_h,HD Onoggrannhet K=Mejsla: Vibrationsemissionsvärde a_h,Cheq Onoggrannhet K=	12,4 m/s ^2 1,5 m/s ^2 9,5 m/s ^2 1,5m/s ^2

WARNING

Den i de här anvisningarna angivna vibrationsnivån har uppmätts enligt ett i EN 60745 normerat mätförfarande och kan användas vid jämförelse mellan olika elverktyg. Nivån är även lämplig att använda vid en preliminär bedömning av vibrationsbelastningen. Den angivna vibrationsnivån representerar den huvudsakliga användningen av det aktuella elverktyget. Men om elverktyget ska användas i andra användningsområden, tillsammans med avvikande insatsverktyg eller efter otillräckligt underhåll, kan vibrationsnivån skilja sig. Det kan öka vibrationsbelastningen betydligt under hela arbetstiden.

För att få en exaktare bedömning av vibrationsbelastningen ska även den tid beaktas, under vilken elverktyget är avstängt eller är påslaget, utan att det verkligen används. Det kan reducera vibrationsbelastningen betydligt under hela arbetstiden.

Lägg som skydd för användaren fast extra säkerhetsåtgärder mot vibrationernas verkan, som till exempel: underhåll av elverktyg och insatsverktyg, varmhållning av händer och organisering av arbetsförlopp.

WARNING Läs alla säkerhetsanvisningar och andra

tillhörande anvisningar. Fel som uppstår till följd av att anvisningarna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga kroppsskador. Förvara alla varningar och anvisningar för framtida bruk.

SÄKERHETSANVISNINGAR FÖR BORRHAMMARE

Bär hörselskydd. Buller kan leda till att du förlorar hörseln.

Använd de extrahandtag som levereras tillsammans med maskinen. Förlust av kontrollen kan leda till personskador.

Håll fast apparaten med hjälp av de isolerade grepytorna när du utför arbeten där arbetsverktyget skulle kunna träffa på dolda elledningar. Om man kommer i kontakt med en spänningsförande ledning, så kan även de delar på verktyget som är av metall bli spänningsförande och leda till att man får en elektrisk stöt.

Övriga säkerhets- och användningsinstruktioner

Använd skyddsutrustning. Använd alltid skyddsglasögon när du använder maskinen. Som skyddsutrsutning rekommenderar vi t ex

en dammskyddsmask, skyddshandskar, stabila och halksäkra skor, hjälm och hörselskydd.

Dammet som uppkommer vid arbeten med denna maskin kan vara skadligt för hälsan om de när kroppen. Använd ett utsugningssystem och bär skyddsmask. Avlägsna kvarblivande damm med t.ex. en dammsugare.

Avlägsna aldrig spån eller flisor när maskinen är igång.

Vid arbetenborrning i vägg, tak eller golv, var alltid observant på befintliga el-, gas- eller vattenledningar.

Drag ur batteripaket innan arbete utföres på maskinen.

Kasta inte förbrukade batterier. Lämna dem till Milwaukee Tools för återvinning.

Förvara ej batteriet ihop med metallföremål, kortslutning kan uppstå.

System M18 batterier laddas endast i System M18 laddare. Ladda inte batterier från andra system.

Batterier lagras torrt och skyddas för fukt.

Svenska

Under extrem belastning eller extrem temperatur kan batterivätska tränga ut ur skadade utbytesbatterier. Vid beröring med batterivätska tvätta genast av med vatten och tvål. Vid ögonkontakt spola genast i minst 10 minuter och kontakta genast läkare.

Se upp så att inga metallföremål hamnar i laddarens batterischakt, kortslutning kan uppstå.

VARNING! För att undvika den fara för brand, personskador eller produktskador som orsakas av en kortslutning, doppa inte ner verktyget, utbytesbatteriet eller laddaren i vätskor och se till att ingen vätska kan tränga in i apparaterna eller batterierna. Korroderande eller ledande vätskor, som saltvatten, vissa kemikalier, blekningsmedel eller produkter som innehåller blekmedel, kan orsaka en kortslutning.

System M18 batterier laddas endast i System M18 laddare. Ladda inte batterier från andra system. Batterier lagras torrt och skyddas för fukt.

ANVÄND MASKINEN ENLIGT ANVISNINGARNA

Akku-borrhammaren användes universellt till hammarborning i sten, samt borra i trä, metall och plast.

CE-FÖRSÄKRANCE-FÖRSÄKRAN

Vi tar på vårt ansvar att produkten som har beskrivits under Tekniska data uppfyller alla relevanta villkor i direktiven

2011/65/EU (RoHS), 2006/42/EG, 2014/30/EU

samt att följande harmoniserade standarder har använts.

EN 60745-1:2009 + A11:2010

EN 60745-2-6:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 50581:2012

Befullmäktigad att sammanställa teknisk dokumentation.

Techtronic Industries GmbH

Batteri som ej använts på länge måste laddas före nytt bruk.

En temperatur över 50°C reducerar batteriets effekt. Undvik längre uppvärmning tex i solen eller nära ett element.

Se till att anslutningskontakterna i laddaren och på batteriet är rena.

För att batterierna ska få lång livslängd ska de laddas fulla efter användning.

För att få en så lång livslängs som möjligt bör laddningsbara batterier avlägsnas från laddaren när de är laddade.

Om laddningsbara batterier lagras längre än 30 dagar: Lagra batteriet torrt och vid ca 27°C. Lagra batteriet vid ca 30%-50% av laddningskapaciteten. Ladda batterierna på nytt var 6:e månad.

BATTERI-ÖVERBELASTNINGSSKYDD

Om det uppladdningsbara batteriet överbelastas på grund av mycket hög strömförbrukning, till exempel vid extremt höga vridmoment, fastklämning av borret, plötsligt stopp eller kortslutning, brummar elverktyget i 2 sekunder och stängs sedan av automatiskt.

Släpp därefter först upp tryckknappen och slå sedan på elverktyget igen, om du vill fortsätta bearbetningen.

Vid extrem belastning kan batteriet bli väldigt varmt. I ett sådant fall stängs batteriet av automatiskt.

Sätt då batteriet i laddaren för att ladda upp och aktivera det igen.

TRANSPORTERA LITIUMJON-BATTERIER

För litiumjon-batterier gäller de lagliga föreskrifterna för transport av farligt gods på väg.

Därför får dessa batterier endast transporteras enligt gällande lokala, nationella och internationella föreskrifter och bestämmelser.

Konsumenter får transportera dessa batterier på allmän väg utan att behöva beakta särskilda föreskrifter.

För kommersiell transport av litiumjon-batterier genom en speditionsfirma gäller emellertid bestämmelserna för transport av farligt gods på väg. Endast personal som känner till alla tillämpliga föreskrifter och bestämmelser får förbereda och genomföra transporten. Hela processen ska följas upp på fackmässigt sätt.

Följande ska beaktas i samband med transporten av batterier:

Säkerställ att alla kontakter är skyddade och isolerade för att undvika kortslutning.

Se till att batteripacken inte kan glida fram och tillbaka i förpackningen.

Transportera aldrig batterier som läcker, har runnit ut eller är skadade.

För mer information vänligen kontakta din speditionsfirma.

SKÖTSEL

Se till att motorhöljets luftslitsar är rena.

Viktig! I samband med kolbyten är en översyn på serviceverkstad att rekommendera. Detta för att höja maskinens livslängd och garantera ytterligare driftssäkerhet.

Använd endast Milwaukee-tillbehör och Milwaukee-reservdelar. Komponenter, för vilka inget byte beskrivs, skall bytas ut hos Milwaukee-kundtjänst (se broschyren garanti-/kundtjänstadresser).

Vid behov av sprängskiss, kan en sådan, genom att uppge maskinens art. nr. (som finns på typskylten) erhållas från: Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

SYMBOLER

Läs instruktionen noga innan du startar maskinen.

OBSERVERA! WARNING! FARA!

Drag ur batteripaket innan arbete utföres på maskinen.

Tillbehör - Ingår ej i leveransomfånget, erhålles som tillbehör.

Elektriska maskiner, batterier/uppladdningsbara batterier och får inte slängas tillsammans med de vanliga hushållssoporna. Elektriska maskiner och uppladdningsbara batterier ka samlas separat och lämnas till en avfallsstation för miljövänlig avfallshantering. Kontakta den lokala myndigheten respektive kommunen eller fråga återförsäljare var det finns speciella avfallsstationer för elskrot.

CE-symbol

UkrSEPRO överensstämmelsesymbol.

TR 066

EurAsian överensstämmelsesymbol.
