M18 CHX502X - Puur MILWAUKEE - Tasuta kasutusjuhend

Toote tüüp	Juhtmevaba perforaator (vasarpuur)
Pinge	18 V
Tühikäigu pöörlemiskiirus	0 - 1400 min⁻¹
Löögikiirus	0 - 5100 min⁻¹
Löögienergia (EPTA 05/2009)	2,5 J
Betooni puurimisvõimsus	25 mm
Terase puurimisvõimsus	13 mm
Puidu puurimisvõimsus	28 mm
Kroonpuuri läbimõõt (betoon/tellis)	65 mm
Klamberkrae läbimõõt	43 mm
Kaal (koos Li-Ion 4,0 Ah akuga)	3,6 kg
Helirõhutase (K=3 dB(A))	90,7 dB(A)
Helivõimsustase (K=3 dB(A))	101,7 dB(A)
Vibratsioon - löökpuurimine (betoon)	12,4 m/s² (määramatus 1,5 m/s²)
Vibratsioon - meiseldamine	9,5 m/s² (määramatus 1,5 m/s²)
Toiteallikas	Vahetatav liitium-ioonaku 18 V (M18 süsteem)
Aku kaitse	Ülekoormuse eest (sumin 2 s, seejärel seiskumine)
Regulaarne hooldus	Puhastage ventilatsiooniavasid; vahetage kulunud harjad
Soovitatavad kaitsevahendid	Kuulmiskaitse, prillid, tolmumask, kindad
Varuosad ja teenindus	Kasutage ainult Milwaukee tarvikuid; laske volitatud teeninduskeskuses üle vaadata

Korduma kippuvad küsimused - M18 CHX502X MILWAUKEE

Kuidas laadida M18 CHX502X puuri akut?

Kasutage ainult kaasasolevat M18 süsteemi laadijat. Laadige akut enne esmakordset kasutamist või pärast pikka mittekasutamist. Ideaalne laadimistemperatuur on alla 50 °C.

Mida teha, kui tööriist peatub ootamatult sumisedes?

See on ülekoormuskaitse, mis aktiveerub. Vabastage lüliti täielikult ja vajutage uuesti. Kui aku on väga kuum, laske enne laadimist jahtuda.

Kuidas akut pikaajaliseks hoidmiseks ladustada?

Hoidke akut kuivas kohas umbes 27 °C juures, laadides seda 30 % kuni 50 % tasemel. Laadige seda iga 6 kuu tagant, et säilitada selle eluiga.

Milliseid kaitsevahendeid tuleb kasutamisel kanda?

Kandke alati kuulmiskaitset (helitase > 90 dB), kaitseprille, tolmumaski ja kaitsekindaid. Soovitatav on kanda libisemiskindlaid jalatseid.

Kuidas puhastada puuri pärast kasutamist?

Puhastage regulaarselt masina ventilatsiooniavasid, et vältida ülekuumenemist. Kasutage kuiva lappi või pehmet harja. Ärge kunagi kastke tööriista vette.

Kas ma saan selle perforaatoriga kasutada tavalisi puure?

Jah, see tööriist sobib silindrilise varrega puuridele puidu, metalli ja plasti puurimiseks. Müüritise jaoks kasutage sobivaid löökpuure.

Mida teha, kui akust lekib vedelikku?

Vältige igasugust kokkupuudet. Nahaga kokkupuutel peske kohe vee ja seebiga. Silma sattumisel loputage rohke veega ja pöörduge viivitamatult arsti poole.

Kuidas akut ohutult transportida?

Transpordiks kaitske ja isoleerige kontaktid, et vältida lühiseid. Veenduge, et aku ei saaks pakendis liikuda. Ärge transportige kahjustatud akusid.

Kuidas akut kasutusaja lõppedes kõrvaldada?

Ärge visake akusid olmejäätmete hulka. Viige need ringlussevõtu keskusesse või selleks ettenähtud kogumispunkti vastavalt kohalikele eeskirjadele.

Kust leida M18 CHX502X varuosasid?

Kasutage ainult Milwaukee tarvikuid ja varuosasid. Vaadake Milwaukee teeninduskeskuste loendit või võtke ühendust Techtronic Industries GmbH-ga, et saada lõhkuv vaade.

KASUTUSJUHEND M18 CHX502X MILWAUKEE

Algupärane kasutusjuhend

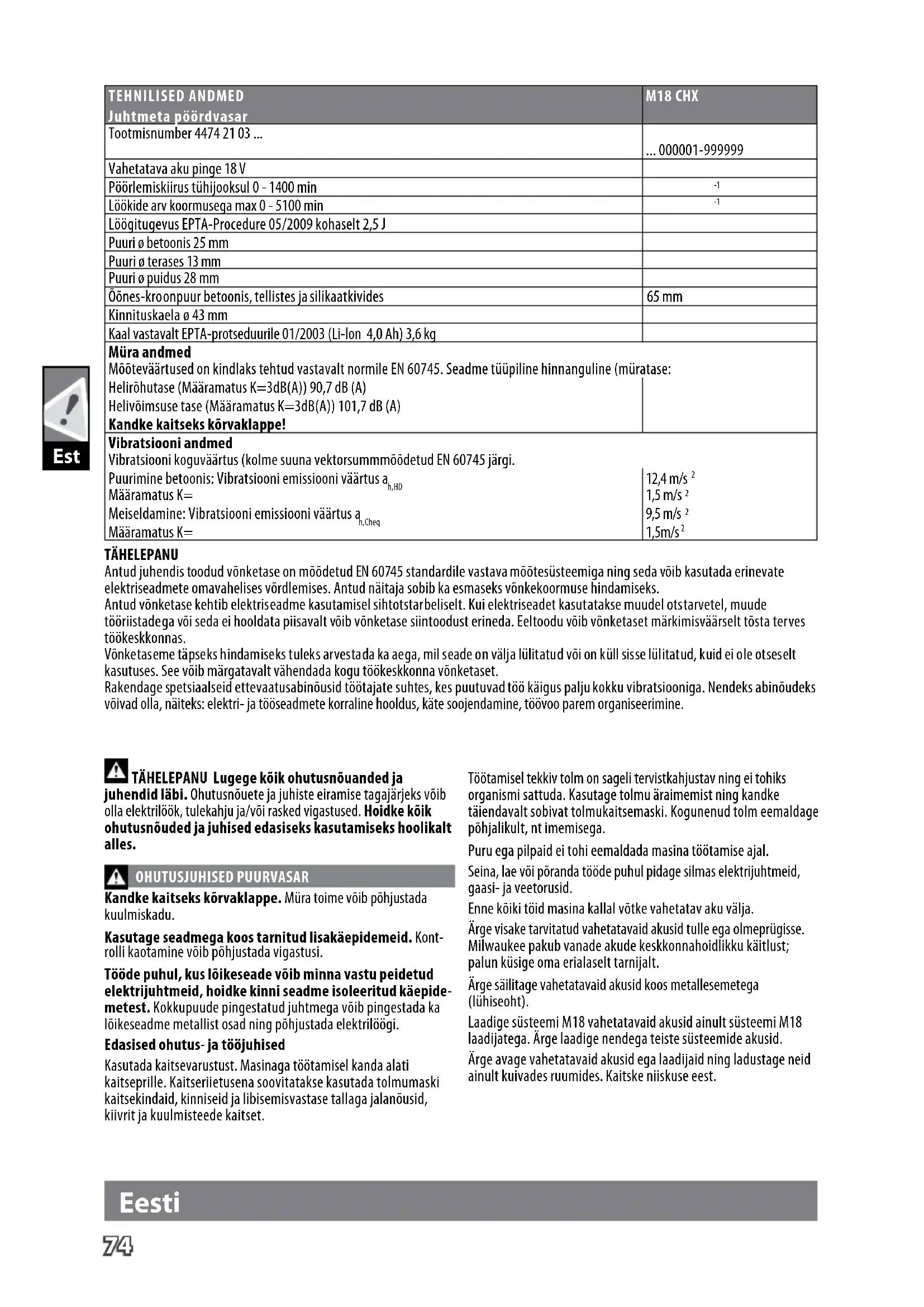

TEHNILISED ANDMEDJuhtmeta pöördvasar	M18 CHX
Tootmisnumber 4474 21 03 ...	... 000001-999999
Vahetatava aku pinge 18 V
Pöörlemiskiirus tühijooksul 0 - 1400 min	-1
Löökide arv koormusega max 0 - 5100 min	-1
Löögitugevus EPTA-Procedure 05/2009 kohaselt 2,5 J
Puuri ø betoonis 25 mm
Puuri ø terases 13 mm
Puuri ø puidus 28 mm
Öönes-kroonpuur betoonis, tellistes ja silikaatkivides	65 mm
Kinnituskaela ø 43 mm
Kaal vastavalt EPTA-protseduurile 01/2003 (Li-lon 4,0 Ah) 3,6 kg
Müra andmedMõõteväärtused on kindlaks tehtud vastavalt normile EN 60745. Seadme tüüpiline hinnanguline (müratase:Helirõhutase (Määramatus K=3dB(A)) 90,7 dB (A)Helivõimsuse tase (Määramatus K=3dB(A)) 101,7 dB (A)Kandke kaitseks kõrvaklappe!
Vibratsiooni andmedVibratsiooni koguväärtus (kolme suuna vektorsummmõõdetud EN 60745 järgi.Puurimine betoonis: Vibratsiooni emissiooni väärtus ah,HDMääramatus K=Meiseldamine: Vibratsiooni emissiooni väärtus ah,CheqMääramatus K=	12,4 m/s ^2 1,5 m/s ^2 9,5 m/s ^2 1,5m/s ^2

TÄHELEPANU

Antud juhendis toodud võnketase on mõõdetud EN 60745 standardile vastava mõõtesüsteemiga ning seda võib kasutada erinevate elektriseadmete omavahelises võrdlemises. Antud näitaja sobib ka esmaseks vönkekoormuse hindamiseks.

Antud võnketase kehtib elektriseadme kasutamisel sihtotstarbeliselt. Kui elektriseadet kasutatakse muudel otstarvetel, muude tööriistadega või seda ei hooldata piisavalt võib võnketase siintoodust erineda. Eeltoodu võib võnketaset märkimisväärselt tõsta terves töökeskkonnas.

Võnketaseme täpseks hindamiseks tuleks arvestada ka aega, mil seade on välja lülitatud või on küll sisse lülitatud, kuid ei ole otseselt kasutuses. See võib märgatavalt vähendada kogu töökeskkonna võnketaset.

Rakendage spetsiaalseid ettevaatusabinõusid töötajate suhtes, kes puutuvad töö käigus palju kokku vibratsiooniga. Nendeks abinõudeks võivad olla, näiteks: elektri- ja tööseadmete korraline hooldus, käte soojendamine, töövoo parem organiseerimine.

juhendid läbi. Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused. Hoidke kõik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles.

OHUTUSJUHISED PUURVASAR

Kandke kaitseks körvaklappe. Müra toime võib põhjustada kuulmiskadu.

Kasutage seadmega koos tarnitud lisakäepidemeid. Kontrolli kaotamine võib põhjustada vigastusi.

Tööde puhul, kus lõikeseade võib minna vastu peidetud elektrijuhtmeid, hoidke kinni seadme isoleeritud käepidemetest. Kokkupuude pingestatud juhtmega võib pingestada ka lõikeseadme metallist osad ning põhjustada elektrilöögi.

Edasised ohutus- ja tööjuhised

Kasutada kaitsevarustust. Masinaga töötamisel kanda alati kaitseprille. Kaitseriietusena soovitatakse kasutada tolmumaski kaitsekindaid, kinniseid ja libisemisvastase tallaga jalanõusid, kiivrit ja kuulmisteede kaitset.

Töötamisel tekkiv tolm on sageli tervistkahjustav ning ei tohiks organismi sattuda. Kasutage tolmu äraimemist ning kandke täiendavalt sobivat tolmukaitsemaski. Kogunenud tolm eemaldage põhjalikult, nt imemisega.

Puru ega pilpaid ei tohi eemaldada masina töötamise ajal.

Seina, lae või põranda tööde puhul pidage silmas elektrijuhtmeid, gaasi- ja veetorusid.

Enne kõiki töid masina kallal võtke vahetatav aku välja.

Ärge visake tarvitatud vahetatavaid akusid tulle ega olmeprügisse. Milwaukee pakub vanade akude keskkonnahoidlikku käitlust; palun küsige oma erialaselt tarnijalt.

Ärge säilitage vahetatavaid akusid koos metallesemetega (lühiseoht).

Laadige süsteemi M18 vahetatavaid akusid ainult süsteemi M18 laadijatega. Ärge laadige nendega teiste süsteemide akusid.

Ärge avage vahetatavaid akusid ega laadijaid ning ladustage neid ainult kuivades ruumides. Kaitske niiskuse eest.

Eesti

Äärmuslikul koormusel või äärmuslikul temperatuuril võib kahjustatud vahetatavast akust akuvedelik välja voolata. Akuvedelikuga kokkupuutumise korral peske kohe vee ja seebiga. Silma sattumise korral loputage kiiresti põhjalikult vähemalt 10 minutit ning pöörduge viivitamatult arsti poole.

Laadijal olevasse vahetatava aku ühenduskambrisse ei tohi sattuda metallosi (lühiseoht).

TÄHELEPANU! Lühisest pöhjustatud tuleohu, vigastuste või toote kahjustuste vältimiseks ärge kastke tööriista, vahetusakut ega laadi-misseadet vedelikku ning jälgige, et vedelikke ei tungiks seadmetesse ega akusse. Korrodeeruvad või elektrit juhtivad vedelikud, nagu solvesi, teatud kemikaalid ja pleegitusained või pleegitusaineid sisaldavad tooted, võivad pöhjustada lühist.

Laadige süsteemi M18 vahetatavaid akusid ainult süsteemi M18 laadijatega. Ärge laadige nendega teiste süsteemide akusid. Ärge avage vahetatavaid akusid ega laadijaid ning ladustage neid ainult kuivades ruumides. Kaitske niiskuse eest.

KASUTAMINE VASTAVALT OTSTARBELE

Akupuurvasarat saab sõltumata võrguühendusest universaalselt rakendada kivimite puurvasaraga töötlemiseks ning puidu, metalli ja plasti puurimiseks.

EÜ VASTAVUSAVALDUSEÜ VASTAVUSAVALDUS

Kinnitame oma ainuvastutusel, et „Tehniliste andmete“ all kirjeldatud toode vastab direktiivide köigile asjakohastele sätetele 2011/65/EU (RoHS), 2006/42/EÜ, 2014/30/EU

ning täidetud on järgmiste ühtlustatud standardite nõuded.

EN 60745-1:2009 + A11:2010

EN 60745-2-6:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 50581:2012

On volitatud koostama tehnilist dokumentatsiooni.

Techtronic Industries GmbH

Pikemat aega mittekasutatud akusid laadige veel enne kasutamist.

Temperatuur üle 50 °C vähendab vahetatava aku töövõimet. Vältige pikemat soojenemist päikese või kütteseadme mõjul.

Hoidke laadija ja vahetatava aku ühenduskontaktid puhtad.

Optimaalse patarei eluea tagamiseks, pärast kasutamist lae patareiplokk täielikult.

Akud tuleks võimalikult pika kasutusea saavutamiseks pärast täislaadimist laadijast välja võtta.

Aku ladustamisel üle 30 päeva: Ladustage akut kuivas kohas u 27°C juures. Ladustage akut u 30-50% laetusseisundis. Laadige aku iga 6 kuu tagant täis.

AKU KOORMUSKAITSE

Aku ülekoormamisel körge voolutarbimisega, nt puuri blokeerumisel, äkilisel seiskumisel või lühise tekkimisel, vibreerib elektritööriist 2 sekundit ning seejärel lülitub automaatselt välja.

Uuesti sisse lülitamiseks tuleb päästik esmalt vabastada ning seejärel uuesti alla suruda.

Ülisuurel koormusel võib aku kuumeneda kõrgete temperatuurideni. Sellisel juhul lülitub aku välja.

Aku tuleb laadimiseks ja taasaktiveerimiseks sisestada laadimisseadmesse.

LIITIUMIOONAKUDE TRANSPORTIMINE

Liitiumioonakud on allutatud ohtlike ainete transportimisega seonduvatele õigusaktidele.

Nende akude transportimine peab toimuma kohalikest, siseriiklikest ja rahvusvahelistest eeskirjadest ning määrustest kinni pidades.

Tarbijad tohivad neid akusid edasiste piiranguteta tänaval transportida.

Liitiumioonakude kommertstransport ekspedeerimisettevõtete kaudu on allutatud ohtlike ainete transportimisega seonduvatele õigusaktidele. Tarne-ettevalmistusi ja transporti tohivad teostada eranditult vastavalt koolitatud isikud. Kogu protsessi tuleb asjatundlikult jälgida.

Akude transportimisel tuleb järgida järgmisi punkte:

Tehke kindlaks, et kontaktid on lühiste vältimiseks kaitstud ja isoleeritud.

Pöörake tähelepanu sellele, et akupakk ei saaks pakendis nihkuda.

Kahjustatud või välja voolanud akusid ei tohi kasutada.

Pöörduge edasiste juhiste saamiseks ekspedeerimisettevõtte poole.

HOOLDUS

Hoidke masina õhutuspilud alati puhtad.

Läbikulunud süsiharjade puhul tuleks klienditeenindustöökojas lisaks süsiharjade vahetusele teha ka hooldus. See pikendab masina eluiga ja tagab pideva käitamisvalmiduse.

Kasutage ainult Milwaukee tarvikuid ja Milwaukee tagavaraosi. Detailid, mille väljavahetamist pole kirjeldatud, laske välja vahetada Milwaukee klienditeeninduspunktis (vaadake brošüüri garantii / klienditeeninduste aadressid).

Vajaduse korral võite tellida seadme läbiloikejoonise, näidates ära masina tüübi ja andmesildil oleva numbri. Selleks pöörduge klienditeeninduspunkti või otse: Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

SÜMBOLID

Palun lugege enne käikulaskmist kasutamisjuhend hoolikalt läbi.

ETTEVAATUST! TÄHELEPANU! OHUD!

Enne kõiki töid masina kallal võtke vahetatav aku välja.

Tarvikud - ei kuulu tarne komplekti, soovitatav täiendus on saadaval tarvikute programmis.

Elektriseadmeid, patareisid/akusid ei tohi utiliseerida koos majapidamisprügiga. Elektriseadmed ja akud tuleb eraldi kokku koguda ning kõrvaldada keskkonnasõbralikul moel töötlemiskeskusesse. Küsige infot jäätmekäitlusjaamade ja kogumispunktide kohta oma kohalike ametnike või edasimüüja käest.

CE-märk

TR 066

UkrSEPRO vastavusmärk.

Euraasia vastavusmärk.

Eesti
