Tuotetyyppi	Langaton poravasara (iskuporakone)
Jännite	18 V
Kuormittamaton pyörimisnopeus	0 - 1400 min⁻¹
Iskutaajuus	0 - 5100 min⁻¹
Iskuenergia (EPTA 05/2009)	2,5 J
Porauskapasiteetti betonissa	25 mm
Porauskapasiteetti teräksessä	13 mm
Porauskapasiteetti puussa	28 mm
Rei'itysterän halkaisija (betoni/tiili)	65 mm
Kiristinkauluksen halkaisija	43 mm
Paino (Li-Ion 4,0 Ah akulla)	3,6 kg
Äänenpainetaso (K=3 dB(A))	90,7 dB(A)
Äänitehotaso (K=3 dB(A))	101,7 dB(A)
Tärinä - iskuporaus (betoni)	12,4 m/s² (epävarmuus 1,5 m/s²)
Tärinä - talttaaminen	9,5 m/s² (epävarmuus 1,5 m/s²)
Virtalähde	Vaihdettava litiumioniakku 18 V (M18-järjestelmä)
Akun suojaus	Ylikuormitussuojaus (surina 2 s, sitten pysähtyminen)
Päivittäinen huolto	Puhdista ilmanvaihtoaukot; vaihda kuluneet hiilet
Suositeltavat suojavarusteet	Kuulosuojaimet, suojalasit, pölynaamari, käsineet
Varaosat ja huolto	Käytä vain Milwaukee-tarvikkeita; huollata valtuutetussa huoltoliikkeessä

Usein kysytyt kysymykset - M18 CHX502X MILWAUKEE

Kuinka ladataan porakoneen M18 CHX502X akku?

Käytä vain mukana toimitettua M18-järjestelmän laturia. Lataa akku ennen ensimmäistä käyttöä tai pitkän käyttämättömyyden jälkeen. Ihanteellinen latauslämpötila on alle 50 °C.

Mitä tehdä, jos työkalu pysähtyy äkillisesti suristen?

Kyseessä on ylikuormitussuojaus, joka aktivoituu. Vapauta kytkin kokonaan ja käynnistä uudelleen. Jos akku on hyvin kuuma, anna sen jäähtyä ennen latausta.

Kuinka akku säilytetään pitkiä aikoja?

Säilytä akkua kuivassa paikassa noin 27 °C lämpötilassa, lataustason ollessa 30–50 %. Lataa se 6 kuukauden välein pidentääksesi sen käyttöikää.

Mitä suojavarusteita käyttää käytön aikana?

Käytä aina kuulosuojaimia (äänitaso > 90 dB), suojalaseja, pölynaamaria ja suojakäsineitä. Liukuesteisten kenkien käyttöä suositellaan.

Kuinka porakone puhdistetaan käytön jälkeen?

Puhdista säännöllisesti koneen ilmanvaihtoaukot ylikuumenemisen estämiseksi. Käytä kuivaa liinaa tai pehmeää harjaa. Älä koskaan upota työkalua veteen.

Voinko käyttää tavallisia poranteriä tämän poravasaran kanssa?

Kyllä, tämä työkalu hyväksyy lieriövartiset poranterät poraukseen puuhun, metalliin ja muoveihin. Muurausta varten käytä sopivia iskuporanteriä.

Mitä tehdä, jos akusta vuotaa nestettä?

Vältä kosketusta. Jos iho joutuu kosketuksiin, pese heti vedellä ja saippualla. Jos joutuu silmiin, huuhtele runsaalla vedellä ja hakeudu välittömästi lääkäriin.

Kuinka akku kuljetetaan turvallisesti?

Kuljetusta varten suojaa ja eristä koskettimet oikosulkujen estämiseksi. Varmista, että akku ei pääse liikkumaan pakkauksessa. Älä kuljeta vaurioituneita akkuja.

Kuinka akku hävitetään käyttöiän päätyttyä?

Älä heitä akkuja kotitalousjätteen sekaan. Toimita ne kierrätyskeskukseen tai keräyspisteeseen paikallisten määräysten mukaisesti.

Mistä löydän varaosia M18 CHX502X -mallille?

Käytä yksinomaan Milwaukee-tarvikkeita ja -varaosia. Katso Milwaukee-huoltokeskusten luettelo tai ota yhteyttä Techtronic Industries GmbH:hen saadaksesi räjäytyskuvan.

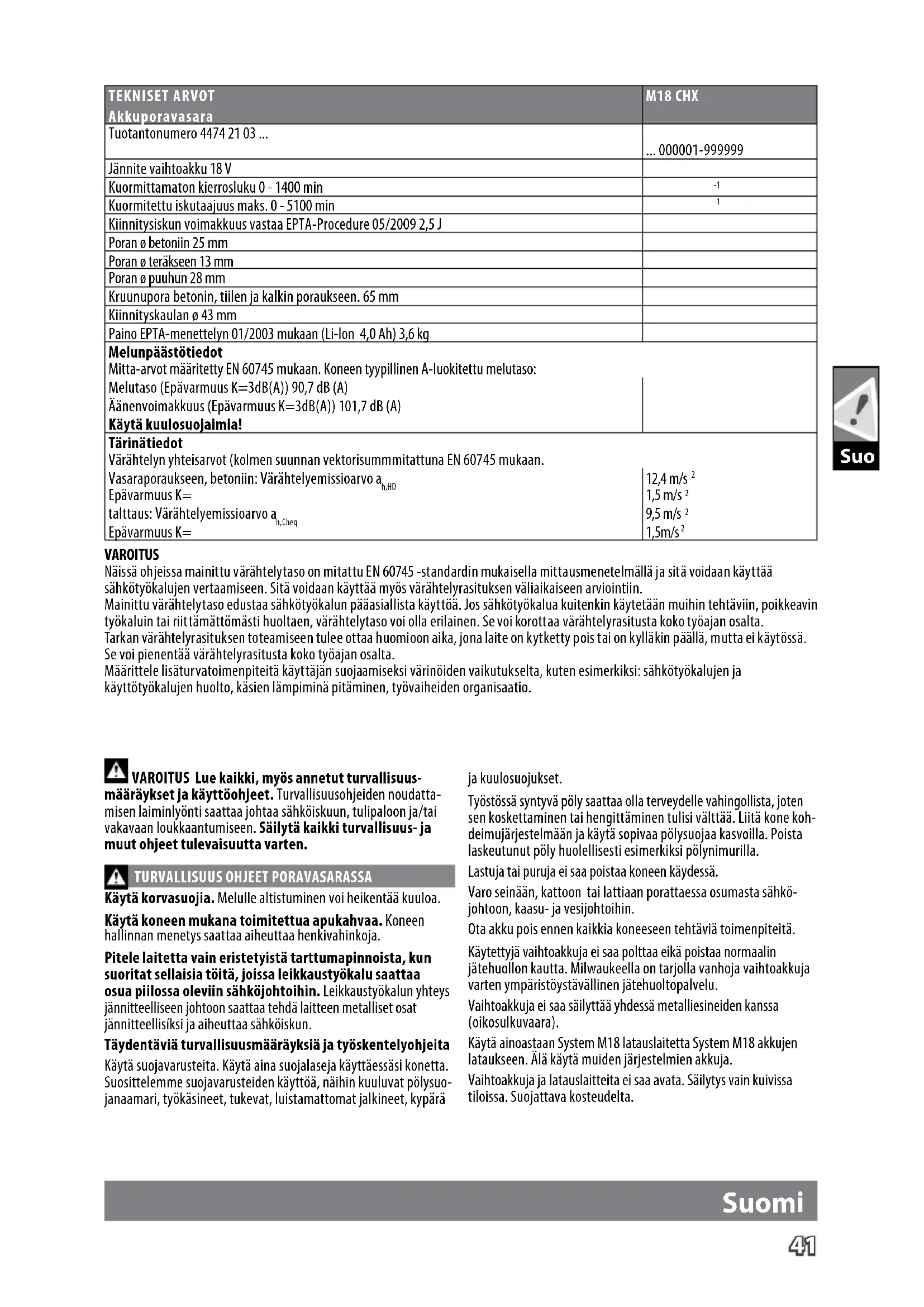

KÄYTTÖOHJE M18 CHX502X MILWAUKEE

TEKNISET ARVOTAkkuporavasara	M18 CHX
Tuotantonumero 4474 21 03 ...	... 000001-999999
Jännite vaihtoakku 18 V
Kuormittamaton kierrosluku 0 - 1400 min	-1
Kuormitettu iskutaajuus maks. 0 - 5100 min	-1
Kiinnitysiskun voimakkuus vastaa EPTA-Procedure 05/2009 2,5 J
Poran ø betoniin 25 mm
Poran ø teräkseen 13 mm
Poran ø puuhun 28 mm
Kruunupora betonin, tiilen ja kalkin poraukseen. 65 mm
Kiinnityskaulan ø 43 mm
Paino EPTA-menettelyn 01/2003 mukaan (Li-Ion 4,0 Ah) 3,6 kg
MelunpäästötiedotMitta-arvot määritetty EN 60745 mukaan. Koneen tyypillinen A-luokitettu melutaso:Melutaso (Epävarmuus K=3dB(A)) 90,7 dB (A)Äänenvoimakkuus (Epävarmuus K=3dB(A)) 101,7 dB (A)Käytä kuulosuojaimia!
TärinätiedotVärähtelyn yhteisarvot (kolmen suunnan vektorisummmitattuna EN 60745 mukaan.Vasaraporaukseen, betoniin: Värähtelyemissioarvo a_h,HD Epävarmuus K=talttaus: Värähtelyemissioarvo a_h,Cheq Epävarmuus K=	12,4 m/s ^2 1,5 m/s ^2 9,5 m/s ^2 1,5m/s ^2

VAROITUS

Näissä ohjeissa mainittu värähtelytaso on mitattu EN 60745 -standardin mukaisella mittausmenetelmällä ja sitä voidaan käyttää sähkötyökalujen vertaamiseen. Sitä voidaan käyttää myös värähtelyrasituksen väliaikaiseen arviointiin. Mainittu värähtelytaso edustaa sähkötyökalun pääasiallista käyttöä. Jos sähkötyökalua kuitenkin käytetään muihin tehtäviin, poikkeavin työkaluin tai riittämättömästi huoltaen, värähtelytaso voi olla erilainen. Se voi korottaa värähtelyrasitusta koko työajan osalta. Tarkan värähtelyrasituksen toteamiseen tulee ottaa huomioon aika, jona laite on kytketty pois tai on kylläkin päällä, mutta ei käytössä. Se voi pienentää värähtelyrasitusta koko työajan osalta. Määrittele lisäturvatoimenpiteitä käyttäjän suojaamiseksi värinöiden vaikutukselta, kuten esimerkiksi: sähkötyökalujen ja käyttötyökalujen huolto, käsien lämpiminä pitäminen, työvaiheiden organisaatio.

VAROITUS Lue kaikki, myös annetut turvallisuusiräykset ja käyttöohjeet. Turvallisuusohjeiden noudattaan laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vaan loukkaantumiseen. Säilytä kaikki turvallisuus- ja ut ohjeet tulevaisuutta varten.

TURVALLISUUS OHJEET PORAVASARASSA

Käytä korvasuojia. Melulle altistuminen voi heikentää kuuloa.

Käytä koneen mukana toimitettua apukahvaa. Koneen hallinnan menetys saattaa aiheuttaa henkivahinkoja.

Pitele laitetta vain eristetyistä tarttumapinnoista, kun suoritat sellaisia töitä, joissa leikkaustyökalu saattaa osua piilossa oleviin sähköjohtoihin. Leikkaustyökalun yhteys jännitteelliseen johtoon saattaa tehdä laitteen metalliset osat jännitteellisíksi ja aiheuttaa sähköiskun.

Täydentäviä turvallisuusmääräyksiä ja työskentelyohjeita

Käytä suojavarusteita. Käytä aina suojalaseja käyttäessäsi konetta. Suosittelemme suojavarusteiden käyttöä, näihin kuuluvat pölysuojanaamari, työkäsineet, tukevat, luistamattomat jalkineet, kypärä

ja kuulosuojukset.

Työstössä syntyvä pöly saattaa olla terveydelle vahingollista, joten sen koskettaminen tai hengittäminen tulisi välttää. Liitä kone kohdeimujärjestelmään ja käytä sopivaa pölysuojaa kasvoilla. Poista laskeutunut pöly huolellisesti esimerkiksi pölynimurilla.

Lastuja tai puruja ei saa poistaa koneen käydessä.

Varo seinään, kattoon tai lattiaan porattaessa osumasta sähköjohtoon, kaasu- ja vesijohtoihin.

Ota akku pois ennen kaikkia koneeseen tehtäviä toimenpiteitä.

Käytettyjä vaihtoakkuja ei saa polttaa eikä poistaa normaalin jätehuollon kautta. Milwaukeeella on tarjolla vanhoja vaihtoakkuja varten ympäristöystävällinen jätehuoltopalvelu.

Vaihtoakkuja ei saa säilyttää yhdessä metalliesineiden kanssa (oikosulkuvaara).

Käytä ainoastaan System M18 latauslaitetta System M18 akkujen lataukseen. Älä käytä muiden järjestelmien akkuja.

Vaihtoakkuja ja latauslaitteita ei saa avata. Säilytys vain kuivissa tiloissa. Suojattava kosteudelta.

Vaurioituneesta akusta saattaa erityisen kovassa käytössä tai poikkeavassa lämpötilassa vuotaa akkuhappoa . Ihonkohta, joka on joutunut kosketukseen akkuhapon kanssa on viipymättä pestävä vedellä ja saippualla. Silmä, johon on joutumut akkuhappoa, on huuhdeltava vedellä vähintään 10 minuutin ajan, jonka jälkeen on viipymättä hakeuduttava lääkärin apuun.

On varottava, ettei latauslaitteiden vaihtoakkulatauskoloon joudu metalliesineitä (oikosulkuvaara).

VAROITUS! Jotta vältetään lyhytsulun aiheuttama tulipalon, loukkaantumisen tai tuotteen vahingoittumisen vaara, älä koskaan upota työkalua, vaihtoakkua tai latauslaitetta nesteeseen ja huolehdi siitä, ettei mitään nesteitä pääse tunkeutumaan laitteiden tai akkujen sisään. Syövyttävät tai sähköä johtavat nesteet, kuten suolavesi, tietyt kemikaalit ja lalkaisuaineet tai valkaisuaineita sisältävät tuotteet voivat aiheuttaa lyhytsulun.

Käytä ainoastaan System M18 latauslaitetta System M18 akkujen lataukseen. Älä käytä muiden järjestelmien akkuja.Vaihtoakkuja ja latauslaitteita ei saa avata. Säilytys vain kuivissa tiloissa. Suojattava kosteudelta.

TARKOITUKSENMUKAINEN KÄYTTÖ

Akkupyörivä, pneumaattinen vasara soveltuu yleensä kiven iskuporaukseensekä poraukseen puuhun, metalliin ja muoviin.

TODISTUS CE-STANDARDINMUKAISUUDESTATODISTUS CE-STANDARDINMUKAISUUDESTA

Vakuutamme täten olevamme yksin vastuussa siitä, että kohdassa "Tekniset tiedot" kuvattu tuote vastaa kaikkia direktiivien merkityksellisiä säädöksiä

2011/65/EU (RoHS), 2006/42/EY, 2014/30/EU

ja seuraavia yhdenmukaistettuja standardeja on käytetty.

EN 60745-1:2009 + A11:2010

EN 60745-2-6:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 50581:2012

Valtuutettu kokoamaan tekniset dokumentit.

Techtronic Industries GmbH

Pitkään käyttämättä olleet vaihtoakut on ladattava ennen käyttöä.

Yli 50°C lämpötilassa akun suorituskyky heikkenee. Vältäthän akkujen säilyttämistä auringossa tai kuumissa tiloissa.

Pidä aina latauslaitteen ja akun kosketinpinnat puhtaina.

Optimaalisen käyttöiän saavuttamiseksi akut on ladattava täyteen käytön jälkeen.

Mahdollisimman pitkän elinajan takaamiseksi akut tulee poistaa laturista lataamisen jälkeen.

Akkuja yli 30 päivää säilytettäessä: Säilytä akku yli 27 °C:ssa ja kuivassa. Säilytä akku sen latauksen ollessa 30 % - 50 %. Lataa akku 6 kuukauden välein uudelleen.

AKUN YLIKUORMITUSSUOJAUS

Jos akku ylikuormittuu erittäin suuren virrankulutuksen vuoksi, esim. erittäin suurten vääntömomenttien, poranterän kiinnijuuttumisen, äkillisen pysähtymisen tai lyhytsulun vuoksi, niin sähkötyökalu surisee 2 sekunnin ajan ja sammuu sitten omatoimisesti.

Käynnistä laite uudelleen päästämällä katkaisinpainike irti ja kytkemällä se sitten uudelleen.

Erittäin suuressa kuormituksessa saattaa akku kuumeta liikaa.

Tässä tapauksessa akku kytkeytyy pois.

Työnnä akku sitten latauslaitteeseen ja lataa se jälleen, jotta se aktivoituu.

LITIUMI-IONIAKKUJEN KULJETTAMINEN

Litiumi-ioniakut kuuluvat vaarallisten aineiden kuljetuksesta annettujen lakien piiriin.

Näiden akkujen kuljettaminen täytyy suorittaa noudattaen paikallisia, kansallisia ja kansainvälisiä määräyksiä ja säädöksiä.

Kuluttajat saavat ilman muuta kuljettaa näitä akkuja teitä pitkin.

Kaupallisessa kuljetuksessa huolintaliikkeiden täytyy kuljettaa litiumi-ioniakkuja vaarallisten aineiden kuljetuksesta annettujen määräysten mukaisesti. Ainoastaan tähän vastaavasti koulutetut henkilöt saavat suorittaa kuljetuksen valmistelutoimet ja itse kuljetuksen. Koko prosessia tulee valvoa asiantuntevasti.

Seuraavat kohdat tulee huomioida akkuja kuljetettaessa:

Varmista, että akkujen kontaktit on suojattu ja eristetty, jotta vältetään lyhytsulut.

Huolehdi siitä, ettei akkusarja voi luiskahtaa paikaltaan pakkauksen sisällä.

Vahingoittuneita tai vuotavia akkuja ei saa kuljettaa.

Pyydä tarkemmat tiedot huolintaliikkeeltäsi.

HUOLTO

Pidä moottorin ilmanottoaukot puhtaina.

Hiiltenvaihdon lisäksi jotkut muutkin huoltotoimenpiteet saattavat olla tarpeen. Koneen pitkän kestoiän ja luotettavan toimintavalmiuden turvaamiseksi, suosittelemme näissä tapauksissa kääntymistä valtuutetun huoltokorjaamon puoleen.

Käytä ainoastaan Milwaukee lisätarvikkeita ja Milwaukee varaosia. Mikäli jokin komponentti, jota ei ole kuvailtu, tarvitsee vaihtoa ota yhteys johonkin Milwaukee palvelupisteistä (kts. listamme takuuhuoltoliikkeiden/ palvelupisteiden osoitteista)

Tarpeen vaatiessa voit pyytää lähettämään laitteen kokoonpanopiirustuksen ilmoittamalla arvokilven numeron seuraavasta osoitteesta: Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

Suomi

SYMBOLIT

Lue käyttöohjeet huolelleisesti, ennen koneen käynnistämistä.

HUOMIO! VAROITUS! VAARA!

Ota akku pois ennen kaikkia koneeseen tehtäviä toimen-piteitä.

Lisälaite - Ei sisälly vakiovarustukseen, saatavana lisätervikkeena.

Sähkölaitteita, paristoja/akkuja ei saa hävittää yhdessä kotitalousjätteiden kanssa. Sähkölaitteet ja akut tulee kerätä erikseen ja toimittaa kierrätysliikkeeseen ympäristöystävällistä hävittämistä varten. Pyydä paikallisilta viranomaisilta tai alan kauppiaaltasi tarkemmat tiedot kierrätyspisteistä ja keräyspaikoista.

CE-merkki

UkrSEPRO -vaatimustenmukaisuusmerkki.

TR 066

EurAsian-vaatimustenmukaisuusmerkki.
