Tipo de producto	Perforador inalámbrico (martillo perforador)
Tensión	18 V
Velocidad de rotación en vacío	0 - 1400 min⁻¹
Velocidad de percusión	0 - 5100 min⁻¹
Energía de impacto (EPTA 05/2009)	2,5 J
Capacidad de perforación en hormigón	25 mm
Capacidad de perforación en acero	13 mm
Capacidad de perforación en madera	28 mm
Diámetro de corona de perforación (hormigón/ladrillo)	65 mm
Diámetro del collarín de sujeción	43 mm
Peso (con batería Li-Ion 4,0 Ah)	3,6 kg
Nivel de presión sonora (K=3 dB(A))	90,7 dB(A)
Nivel de potencia sonora (K=3 dB(A))	101,7 dB(A)
Vibración - perforación con percusión (hormigón)	12,4 m/s² (incertidumbre 1,5 m/s²)
Vibración - cincelado	9,5 m/s² (incertidumbre 1,5 m/s²)
Alimentación	Batería intercambiable de iones de litio 18 V (sistema M18)
Protección de la batería	Contra sobrecargas (zumbido 2 s y luego parada)
Mantenimiento corriente	Limpiar los orificios de ventilación; reemplazar las escobillas gastadas
Equipo de protección recomendado	Protección acústica, gafas, mascarilla antipolvo, guantes
Piezas de repuesto y servicio	Utilizar exclusivamente accesorios Milwaukee; hacer revisar por un centro autorizado

Preguntas frecuentes - M18 CHX502X MILWAUKEE

¿Cómo cargar la batería del taladro M18 CHX502X?

Utilice únicamente el cargador del sistema M18 suministrado. Recargue la batería antes del primer uso o después de un largo período de inactividad. La temperatura de carga ideal es inferior a 50 °C.

¿Qué hacer si la herramienta se detiene repentinamente zumbando?

Es la protección contra sobrecargas la que se activa. Suelte completamente el interruptor y luego vuelva a encenderlo. Si la batería está muy caliente, déjela enfriar antes de recargarla.

¿Cómo almacenar la batería durante mucho tiempo?

Almacene la batería en un lugar seco a aproximadamente 27 °C con una carga entre 30 % y 50 %. Recárguela cada 6 meses para preservar su vida útil.

¿Qué equipos de protección usar durante el uso?

Use siempre una protección acústica (nivel sonoro > 90 dB), gafas de seguridad, una mascarilla antipolvo y guantes de protección. Se recomienda usar calzado antideslizante.

¿Cómo limpiar el taladro después del uso?

Limpie regularmente los orificios de ventilación de la máquina para evitar el sobrecalentamiento. Use un paño seco o un cepillo suave. Nunca sumerja la herramienta en agua.

¿Puedo usar brocas estándar con este perforador?

Sí, esta herramienta acepta brocas de vástago cilíndrico para perforar en madera, metal y plásticos. Para mampostería, use brocas de percusión adecuadas.

¿Qué hacer en caso de fuga de líquido de la batería?

Evite todo contacto. En caso de contacto con la piel, lave inmediatamente con agua y jabón. En caso de contacto con los ojos, enjuague abundantemente con agua y consulte a un médico sin demora.

¿Cómo transportar la batería de forma segura?

Para el transporte, proteja y aísle los contactos para evitar cortocircuitos. Asegúrese de que la batería no pueda moverse dentro del embalaje. No transporte baterías dañadas.

¿Cómo desechar la batería al final de su vida útil?

No deseche las baterías con los residuos domésticos. Deposítelas en un centro de reciclaje o en un punto de recogida previsto para ello, de acuerdo con la normativa local.

¿Dónde encontrar piezas de repuesto para la M18 CHX502X?

Utilice exclusivamente accesorios y piezas de repuesto Milwaukee. Consulte la lista de centros de servicio posventa Milwaukee o contacte a Techtronic Industries GmbH para obtener un despiece.

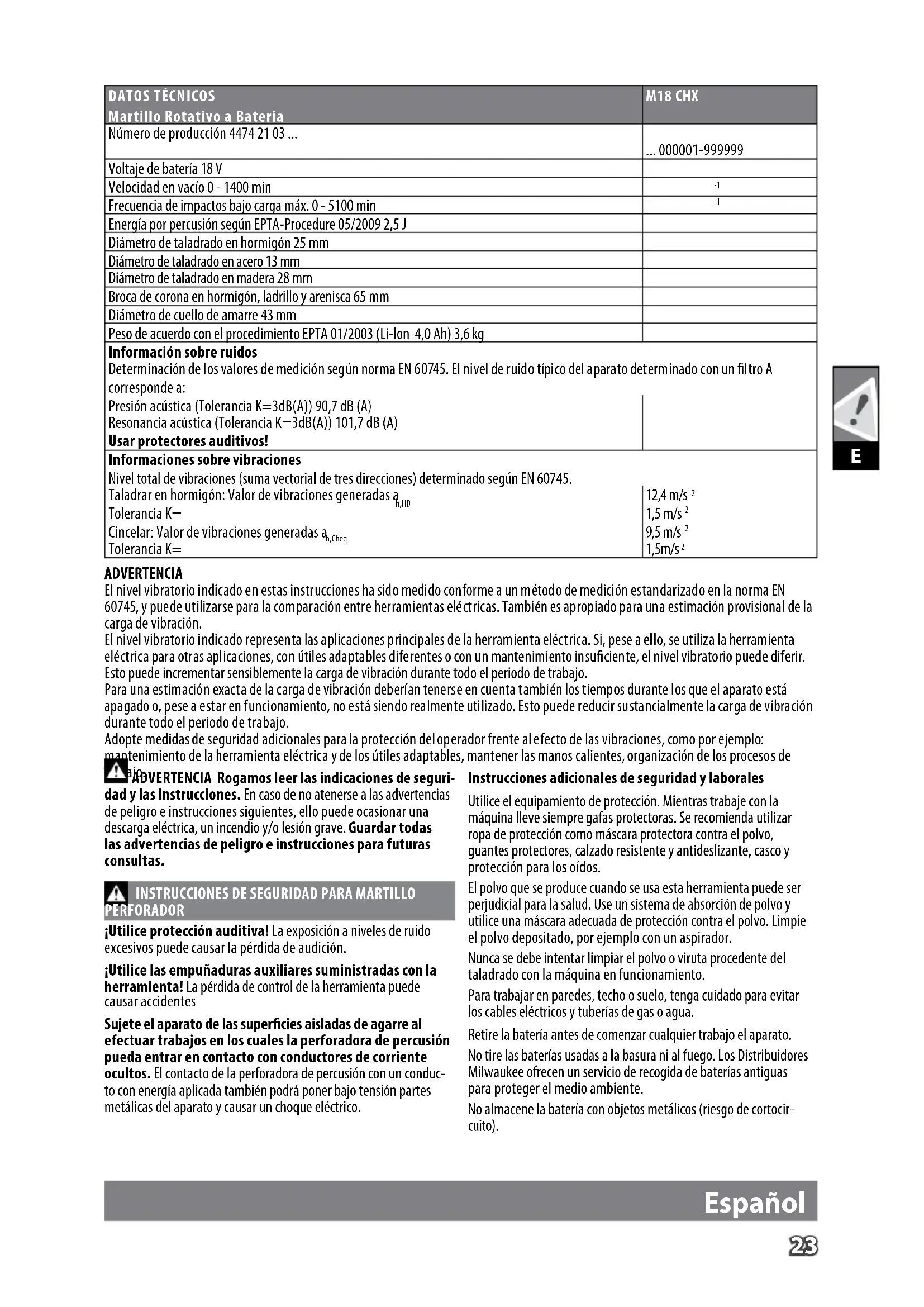

MANUAL DE USUARIO M18 CHX502X MILWAUKEE

DATOS TÉCNICOSMartillo Rotativo a Bateria	M18 CHX
Número de producción 4474 21 03 ...	... 000001-999999
Voltaje de batería 18 V
Velocidad en vacío 0 - 1400 min	-1
Frecuencia de impactos bajo carga máx. 0 - 5100 min	-1
Energía por percusión según EPTA-Procedure 05/2009 2,5 J
Diámetro de taladrado en hormigón 25 mm
Diámetro de taladrado en acero 13 mm
Diámetro de taladrado en madera 28 mm
Broca de corona en hormigón, ladrillo y arenisca 65 mm
Diámetro de cuello de amarre 43 mm
Peso de acuerdo con el procedimiento EPTA 01/2003 (Li-Ion 4,0 Ah) 3,6 kg
Información sobre ruidosDeterminación de los valores de medición según norma EN 60745. El nivel de ruido típico del aparato determinado con un filtro A corresponde a:Presión acústica (Tolerancia K=3dB(A)) 90,7 dB (A)Resonancia acústica (Tolerancia K=3dB(A)) 101,7 dB (A)Usar protectores auditivos!
Informaciones sobre vibracionesNivel total de vibraciones (suma vectorial de tres direcciones) determinado según EN 60745.Taladrar en hormigón: Valor de vibraciones generadas a_h,HD Tolerancia K=Cincelar: Valor de vibraciones generadas a_h,Cheq Tolerancia K=	12,4 m/s ^2 1,5 m/s ^2 9,5 m/s ^2 1,5m/s ^2

ADVERTENCIA

El nivel vibratorio indicado en estas instrucciones ha sido medido conforme a un método de medición estandarizado en la norma EN 60745, y puede utilizarse para la comparación entre herramientas eléctricas. También es apropiado para una estimación provisional de la carga de vibración.

El nivel vibratorio indicado representa las aplicaciones principales de la herramienta eléctrica. Si, pese a ello, se utiliza la herramienta eléctrica para otras aplicaciones, con útiles adaptables diferentes o con un mantenimiento insuficiente, el nivel vibratorio puede diferir. Esto puede incrementar sensiblemente la carga de vibración durante todo el periodo de trabajo.

Para una estimación exacta de la carga de vibración deberían tenerse en cuenta también los tiempos durante los que el aparato está apagado o, pese a estar en funcionamiento, no está siendo realmente utilizado. Esto puede reducir sustancialmente la carga de vibración durante todo el periodo de trabajo.

Adopte medidas de seguridad adicionales para la protección del operador frente al efecto de las vibraciones, como por ejemplo: mantenimiento de la herramienta eléctrica y de los útiles adaptable, mantener las manos calientes, organización de los procesos de

ADVERTENCIA Rogamos leer las indicaciones de seguri-

dad y las instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave. Guardar todas las advertencias de peligro e instrucciones para futuras consultas.

INSTRUCCIONES DE SEGURIDAD PARA MARTILLO

PERFORADOR

¡Utilice protección auditiva! La exposición a niveles de ruido excesivos puede causar la pérdida de audición.

¡Utilice las empuñaduras auxiliares suministradas con la herramienta! La pérdida de control de la herramienta puede causar accidentes

Sujete el aparato de las superficies aisladas de agarre al efectuar trabajos en los cuales la perforadora de percusión pueda entrar en contacto con conductores de corriente ocultos. El contacto de la perforadora de percusión con un conducto con energía aplicada también podrá poner bajo tensión partes metálicas del aparato y causar un choque eléctrico.

Instrucciones adicionales de seguridad y laborales

Utilice el equipamiento de protección. Mientras trabaje con la máquina lleve siempre gafas protectoras. Se recomienda utilizar ropa de protección como máscara protectora contra el polvo, guantes protectores, calzado resistente y antideslizante, casco y protección para los oídos.

El polvo que se produce cuando se usa esta herramienta puede ser perjudicial para la salud. Use un sistema de absorción de polvo y utilice una máscara adecuada de protección contra el polvo. Limpie el polvo depositado, por ejemplo con un aspirador.

Nunca se debe intentar limpiar el polvo o viruta procedente del taladrado con la máquina en funcionamiento.

Para trabajar en paredes, techo o suelo, tenga cuidado para evitar los cables eléctricos y tuberías de gas o agua.

Retire la batería antes de comenzar cualquier trabajo el aparato.

No tire las baterías usadas a la basura ni al fuego. Los Distribuidores Milwaukee ofrecen un servicio de recogida de baterías antiguas para proteger el medio ambiente.

No almacene la batería con objetos metálicos (riesgo de cortocircuito).

Recargar solamente los acumuladores del Sistema M18 en cargadores M18. No intentar recargar acumuladores de otros sistemas.

No abra nunca las baterías ni los cargadores y guárdelos sólo en lugares secos. Protéjalos de la humedad en todo momento.

En caso de sobrecarga o alta temperatura, pueden llegar a producirse escapes de ácido provenientes de la batería. En caso de contacto con éste, límpie inmediatamente la zona con agua y jabón. Si el contacto es en los ojos, límpiese concienzudamente con agua durante 10 minutos y acuda inmediatamente a un médico

No introduzca en la cavidad del cargador objetos metálicos (riesgo de cortocircuito).

ADVERTENCIA! Para reducir el riesgo de incendio, lesion personales y daños al producto debido a un cortocircuito, no sumerja nunca la herramienta, el pa-quete de baterías o el cargador en líquido ni permita que fluya un fluido dentro de ellos. Los fluidos corrosivos o conductivos, como el agua de mar, ciertos productos quími-cos industriales y blanqueadores o lejías que contienen, etc., Pueden causar un cortocircuito.

Recargar solamente los acumuladores del Sistema M18 en cargadores M18. No intentar recargar acumuladores de otros sistemas. No abra nunca las baterías ni los cargadores y guárdelos sólo en lugares secos. Protéjalos de la humedad en todo momento.

APLICACIÓN DE ACUERDO A LA FINALIDAD

El martillo electroneumático por acumulador se puede usar universalmente para taladrado a percusión, así como para taladrar madera, metal y plástico.

DECLARACION DE CONFORMIDAD CEDECLARACION DE CONFORMIDAD CE

Declaramos bajo nuestra única responsabilidad que el producto descrito bajo „Datos técnicos“ cumple todas las disposiciones pertinentes de las directivas

2011/65/UE (RoHS), 2006/42/CE, 2014/30/UE

y que se han implementado y estándares

EN 60745-1:2009 + A11:2010

EN 60745-2-6:2010

EN 55014-1:2006 + A1:2009 + A2:2011

EN 55014-2:2015

EN 50581:2012

Autorizado para la redacción de los documentos técnicos.

Techtronic Industries GmbH

Las baterías no utilizadas durante cierto tiempo deben ser recargas antes de usar.

Las temperaturas superiores a 50°C reducen el rendimiento de la batería. Evite una exposición excesiva a fuentes de calor o al sol (riesgo de sobrecalentamiento).

Los puntos de contacto de los cargadores y las baterías se deben mantener limpios.

Para un tiempo óptimo de vida, deberán cargarse las baterías completamente después de su uso.

Para garantizar la máxima capacidad y vida útil, las baterías recargables se deberían retirar del cargador una vez finalizada la carga.

En caso de almacenar la batería recargable más de 30 días: Almacenar la batería recargable en un lugar seco a una temperatura de aproximadamente 27°C. Almacenar la batería recargable con un estado de carga del 30% y 50% aproximadamente. Recargar la batería cada 6 meses.

PROTECCIÓN CONTRA SOBRECARGA DE LA BATERÍA

En caso de sobrecarga del acumulador por consumo muy elevado de corriente, por ej. debido a pares muy elevados, agarrotamiento del taladro, parada repentina o cortocircuito, la herramienta eléctrica zumbará durante 2 segundos y se desconectará automáticamente.

Para reconectarla, liberar primero el gatillo interruptor y después conectarla de nuevo.

Bajo cargas extremas, el acumulador se puede calentar mucho. En este caso desconectar el acumulador.

Meta entonces la batería en el cargador para recargarla otra vez y activarla.

TRANSPORTE DE BATERÍAS DE IONES DE LITIO

Las baterías de iones de litio caen bajo las disposiciones legales relativas al transporte de mercancías peligrosas.

El transporte de estas baterías recargables debe llevarse a cabo, observando las normas y disposiciones locales, nacionales e internacionales.

Los consumidores pueden transportar estas baterías recargables sin el menor reparo en la calle.

El transporte comercial de baterías recargables de iones de litio por empresas de transportes está sometido a las disposiciones del transporte de mercancías peligrosas. Las preparaciones para el envío y el transporte deben ser llevados a cabo exclusivamente por personas instruidas adecuadamente. El proceso completo debe ser supervisado por personal competente.

Los siguientes puntos se deben observar para el transporte de las baterías recargables:

Se debe asegurar que los contactos estén protegidos y aislados para evitar que se produzcan cortocircuitos.

Preste atención a que el conjunto de baterías recargables no se pueda desplazar dentro del envase.

Las baterías recargables deterioradas o derramadas no se deben transportar.

Rogamos que para cualquier información adicional se dirija a su empresa de transportes.

MANTENIMIENTO

Las ranuras de ventilación de la máquina deben estar despejadas en todo momento.

Cuando el martillo ha gastado las escobillas nunca se deberán sustituir!: el martillo deberá ser enviado a un servicio técnico oficial para effectuarle un mantenimiento de servicio. De esta única manera queda garantizado el perfecto funcionamiento y duración de la máquina.

Utilice solamente accesorios y repuestos Milwaukee. En caso de necesitar reemplazar componentes no descritos, contacte con cualquiera de nuestras estaciones de servicio Milwaukee (consultar lista de servicio técnicos)

En caso necesario, puede solicitar un despiece de la herramienta. Por favor indique el número de impreso que hay en la etiqueta y pida el despiece a la siguiente dirección: Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.

SÍMBOLOS

Lea las instrucciones detenidamente antes de conectar la herramienta

¡ATENCIÓN! ¡ADVERTENCIA! ¡PELIGRO!

Retire la batería antes de comenzar cualquier trabajo el aparato.

Accessorio - No incluido en el equipo estándar, disponible en la gama de accesorios.

Los electrodomésticos y las baterías/acumuladores no se deben eliminar junto con la basura doméstica. Los aparatos eléctricos y los acumuladores se deben recoger por separado y se deben entregar a una empresa de reciclaje para una eliminación respetuosa con el medio ambiente. Infórmese en las autoridades locales o en su tienda especializada sobre los centros de reciclaje y puntos de recogida.

Marca CE

Certificado UkrSEPRO de conformidad

Certificado EAC de conformidad
