ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 1310 AA SKIL

ΠΡΩΤΟΤΥΠΟ Ο∆ΗΓΙΩΝ ΧΡΗΣΗΣ

Δήλωση πιστότητας ΕΕ Κινούμενο φαλτσοπρίονο Αριθμός ευρετηρίου Δηλώνουμε με αποκλειστική μας ευθύνη, ότι τα αναφερόμενα προϊόντα αντιστοιχούν σε όλες τις σχετικές διατάξεις των πιο κάτω αναφερόμενων οδηγιών και κανονισμών και ταυτίζονται με τα ακόλουθα πρότυπα. Τεχνικά έγγραφα στη:

Κινούμενο φαλτσοπρίονο 1310

• Αυτό το εργαλείο προορίζεται για χρήση ως σταθερός μηχανισμός για κοπή ξύλου κατά μήκος και χιαστί με ευθεία ή υπό γωνία κοψίματα (είναι δυνατές οι οριζόντιες φαλτσογωνίες από -47° έως +47° καθώς και οι κατακόρυφες γωνίες λοξοτομής από 0° έως 45°)

• Διαβάστε και φυλάξτε αυτές τις οδηγίες χρήσεως

• Αυτό το εργαλείο δεν προορίζεται για επαγγελματική

• Να χρησιμοποιείτε το εργαλείο μόνο εφόσον είναι συναρμολογημένο άρτια και σωστά (να έχετε υπ’ όψη σας ότι η Skil δε μπορεί να θεωρηθεί υπεύθυνη για τυχόν βλάβη στο εργαλείο και/ή ατομικό τραυματισμό λόγω εσφαλμένης συναρμολόγησης του εργαλείου)

A Κάτω προφυλακτήρας B Λαβή διακόπτη C Ακίδα ασφάλισης για μεταφορά D Άνω προφυλακτήρας E Λαβή μεταφοράς F Οπές ανάρτησης G Πόδι υποστήριξης H Σάκκο συλλογής σκόνης J Στόμιο εξαγωγής σκόνης K Ράβδοι επέκτασης L Περιστρεφόμενος διακόπτης για το κλείδωμα των ράβδων επέκτασης M Σφιγκτήρας για ανάρτηση κομματιού εργασίας N Οπή υποστήριξης P Περιστρεφόμενος διακόπτης για συγκράτηση σφιγκτήρα Q Περιστρεφόμενος διακόπτης για προσαρμογή σφιγκτήρα R Μοχλός μανδάλωσης S Οδηγός T Εξάγωνες βίδες για προσαρμογή του οδηγού (2x) U Περιστρεφόμενος διακόπτης ασφάλισης (γωνίες λοξοτομής) V Δείκτης γωνίας λοξοτομής W Βίδα για προσαρμογή γωνίας λοξοτομής (δεξιά) X Βίδα για προσαρμογή γωνίας λοξοτομής (αριστερά) Y Βίδα ρύθμισης λέιζερ Z Φωτεινή δέσμη λέιζερ AA Λέιζερ διακόπτη ενεργοποίησης/απενεργοποίησης AB Λαβή ασφάλισης (φαλτσογωνίες) AC Μοχλός απελευθέρωσης συγκράτησης φαλτσοκοπής AD Δείκτης φαλτσογωνίας AE Διακόπτης στερέωσης της συσκευής ολίσθησης AF Διακόπτης εκκίνησης/στάσης AG Μοχλός ασφαλείας AH Περιοριστής βάθους κοπής AI Στοπ (τέρμα) βάθους AJ Παξιμάδι στοπ βάθους AK Εξάγωνο κλειδί і повністю закривається, його слід перевірити в сервісному центрі післяпродажного обслуговування електроінструментів SKIL

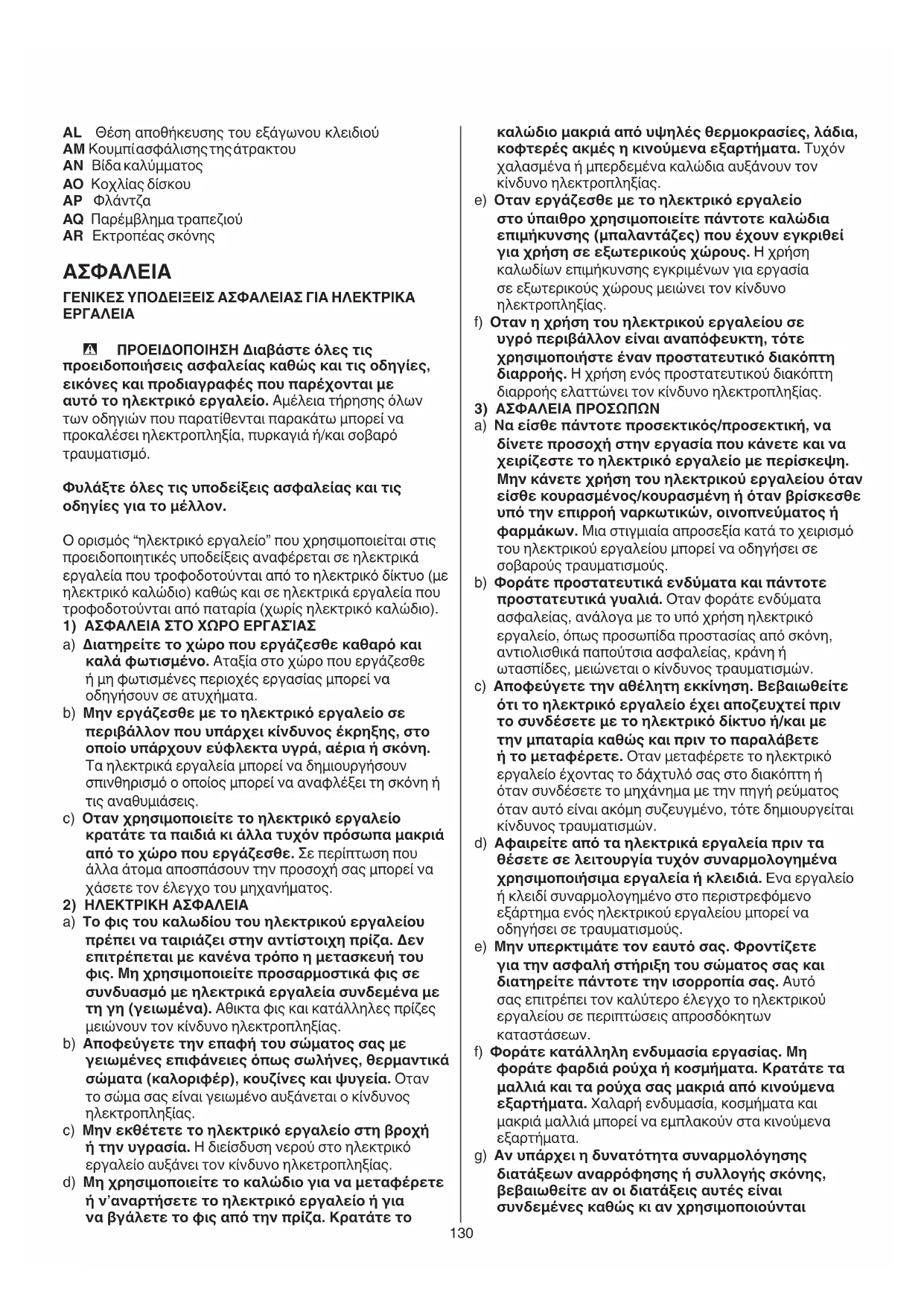

3) ΑΣΦΑΛEΙΑ ΠΡΟΣΩΠΩΝ

a) Να είσθε πάντοτε προσεκτικός/προσεκτική, να δίνετε προσοχή στην εργασία που κάνετε και να χειρίζεστε το ηλεκτρικό εργαλείο με περίσκεψη. Μην κάνετε χρήση του ηλεκτρικού εργαλείου όταν είσθε κουρασμένος/κουρασμένη ή όταν βρίσκεσθε υπό την επιρροή ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς. b) Φοράτε προστατευτικά ενδύματα και πάντοτε προστατευτικά γυαλιά. Οταν φοράτε ενδύματα ασφαλείας, ανάλογα με το υπό χρήση ηλεκτρικό εργαλείο, όπως προσωπίδα προστασίας από σκόνη, αντιολισθικά παπούτσια ασφαλείας, κράνη ή ωτασπίδες, μειώνεται ο κίνδυνος τραυματισμών. c) Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε ότι το ηλεκτρικό εργαλείο έχει αποζευχτεί πριν το συνδέσετε με το ηλεκτρικό δίκτυο ή/και με την μπαταρία καθώς και πριν το παραλάβετε ή το μεταφέρετε. Οταν μεταφέρετε το ηλεκτρικό εργαλείο έχοντας το δάχτυλό σας στο διακόπτη ή όταν συνδέσετε το μηχάνημα με την πηγή ρεύματος όταν αυτό είναι ακόμη συζευγμένο, τότε δημιουργείται κίνδυνος τραυματισμών. d) Αφαιρείτε από τα ηλεκτρικά εργαλεία πριν τα θέσετε σε λειτουργία τυχόν συναρμολογημένα χρησιμοποιήσιμα εργαλεία ή κλειδιά. Eνα εργαλείο ή κλειδί συναρμολογημένο στο περιστρεφόμενο εξάρτημα ενός ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε τραυματισμούς. e) Μην υπερκτιμάτε τον εαυτό σας. Φροντίζετε για την ασφαλή στήριξη του σώματος σας και διατηρείτε πάντοτε την ισορροπία σας. Αυτό σας επιτρέπει τον καλύτερο έλεγχο το ηλεκτρικού εργαλείου σε περιπτώσεις απροσδόκητων καταστάσεων. f) Φοράτε κατάλληλη ενδυμασία εργασίας. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα σας μακριά από κινούμενα εξαρτήματα. Xαλαρή ενδυμασία, κοσμήματα και μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα. g) Αν υπάρχει η δυνατότητα συναρμολόγησης διατάξεων αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε αν οι διατάξεις αυτές είναι συνδεμένες καθώς κι αν χρησιμοποιούνται AL Θέση αποθήκευσης του εξάγωνου κλειδιού AM Κουμπί ασφάλισης της άτρακτου AN Βίδα καλύμματος AO Κοχλίας δίσκου AP Φλάντζα AQ Παρέμβλημα τραπεζιού AR Εκτροπέας σκόνης

ΓΕΝΙΚΕΣ ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΗΛΕΚΤΡΙΚΑ

- ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλες τις προειδοποιήσεις ασφαλείας καθώς και τις οδηγίες, εικόνες και προδιαγραφές που παρέχονται με αυτό το ηλεκτρικό εργαλείο. Αμέλεια τήρησης όλων των οδηγιών που παρατίθενται παρακάτω μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό τραυματισμό. Φυλάξτε όλες τις υποδείξεις ασφαλείας και τις οδηγίες για το μέλλον. Ο ορισμός “ηλεκτρικό εργαλείο” που χρησιμοποιείται στις προειδοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό καλώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται από παταρία (χωρίς ηλεκτρικό καλώδιο).

1) ΑΣΦΑΛΕΙΑ ΣΤΟ ΧΩΡΟ ΕΡΓΑΣΊΑΣ

a) Διατηρείτε το χώρο που εργάζεσθε καθαρό και καλά φωτισμένο. Αταξία στο χώρο που εργάζεσθε ή μη φωτισμένες περιοχές εργασίας μπορεί να οδηγήσουν σε ατυχήματα. b) Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλλον που υπάρχει κίνδυνος έκρηξης, στο οποίο υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Τα ηλεκτρικά εργαλεία μπορεί να δημιουργήσουν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις. c) Οταν χρησιμοποιείτε το ηλεκτρικό εργαλείο κρατάτε τα παιδιά κι άλλα τυχόν πρόσωπα μακριά από το χώρο που εργάζεσθε. Σε περίπτωση που άλλα άτομα αποσπάσουν την προσοχή σας μπορεί να χάσετε τον έλεγχο του μηχανήματος.

2) ΗΛEΚΤΡΙΚΗ ΑΣΦΑΛEΙΑ

a) To φις του καλωδίου του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην αντίστοιχη πρίζα. Δεν επιτρέπεται με κανένα τρόπο η μετασκευή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις σε συνδυασμό με ηλεκτρικά εργαλεία συνδεμένα με τη γη (γειωμένα). Αθικτα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας. b) Αποφεύγετε την επαφή του σώματος σας με γειωμένες επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλοριφέρ), κουζίνες και ψυγεία. Οταν το σώμα σας είναι γειωμένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας. c) Μην εκθέτετε το ηλεκτρικό εργαλείο στη βροχή ή την υγρασία. Η διείσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλκετροπληξίας. d) Μη χρησιμοποιείτε το καλώδιο για να μεταφέρετε ή ν’αναρτήσετε το ηλεκτρικό εργαλείο ή για να βγάλετε το φις από την πρίζα. Κρατάτε το131

a) Δίνετε το ηλεκτρικό σας εργαλείο για επισκευή από άριστα ειδικευμένο προσωπικό, μόνο με γνήσια ανταλλακτικά. Eτσι εξασφαλίζεται η διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου. ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΦΑΛΤΣΟΠΡΙΟΝΑ

• Τα φαλτσοπρίονα προορίζονται για κοπή ξύλων και προϊόντων από παρεμφερή υλικά, δεν μπορούν να χρησιμοποιούνται με δίσκους λείανσης για την κοπή σιδηρούχων υλικών όπως ράβδους, στύλους, καρφιά κλπ. Η σκόνη από τη λείανση προκαλεί εμπλοκή στα κινούμενα μέρη όπως τον κάτω προφυλακτήρα. Οι σπινθήρες από τη λείανση θα κάψουν τον κάτω προφυλακτήρα, τον ένθετο αρμό κοπής και τα υπόλοιπα πλαστικά μέρη.

• Να χρησιμοποιείτε σφιγκτήρες για τη στερέωση του κομματιού εργασίας, όταν είναι εφικτό. Αν στηρίζετε το κομμάτι εργασίας με το χέρι, πρέπει πάντα να κρατάτε το χέρι σε απόσταση τουλάχιστον 100 mm εκατέρωθεν του δίσκου κοπής. Μην χρησιμοποιείτε αυτό το πριόνι για να κόψετε κομμάτια εργασίας που είναι πολύ μικρά και δεν μπορούν να στερεωθούν καλά ή να κρατηθούν με το χέρι Αν το χέρι σας βρίσκεται πολύ κοντά στον δίσκο κοπής, υπάρχει αυξημένος κίνδυνος τραυματισμού από επαφή με τον δίσκο.

• Το κομμάτι εργασίας πρέπει να είναι σταθερό και να το έχετε στερεώσει ή να το κρατάτε κόντρα στον οδηγό και στο τραπέζι. Μην τροφοδοτείτε το κομμάτι εργασίας στον δίσκο ούτε να κόβετε οτιδήποτε “με τα χέρια” Τα κομμάτια εργασίας που δεν είναι στερεωμένα ή που κινούνται μπορούν να εκσφενδονιστούν με υψηλή ταχύτητα προκαλώντας τραυματισμό.

• Σπρώξτε το πριόνι μέσα από το κομμάτι εργασίας. Μην τραβάτε το πριόνι μέσα από το κομμάτι εργασίας. Για να κάνετε μια τομή, ανασηκώστε την κεφαλή κοπής και τραβήξτε την έξω και πάνω από το κομμάτι εργασίας χωρίς να κόψετε, ανοίξτε το μοτέρ, πιέστε την κεφαλή κοπής προς τα κάτω και σπρώξτε το πριόνι μέσα από το κομμάτι εργασίας Αν κόβετε κατά τη διαδρομή έλξης είναι πιθανό ο δίσκος κοπής να καβαλήσει το κομμάτι εργασίας και να εκσφενδονίσει τη διάταξη του δίσκου προς το μέρος του χειριστή.

• Ποτέ μην περνάτε το χέρι πάνω από την επιθυμητή γραμμή κοπής είτε εμπρός είτε πίσω από τον δίσκο κοπής Αν στηρίζετε το κομμάτι εργασίας με «σταυρωμένα χέρια» δηλ. αν κρατάτε το κομμάτι εργασίας στα δεξιά του δίσκου κοπής με το αριστερό χέρι ή το αντίστροφο, είναι πολύ επικίνδυνο.

• Ποτέ μη βάζετε τα χέρια σας πίσω από τον οδηγό σε απόσταση μικρότερη από 100 mm από οποιαδήποτε πλευρά του δίσκου κοπής π.χ. για να απομακρύνετε ροκανίδια ή για κάποιον άλλο λόγο όσο ο δίσκος περιστρέφεται Η εγγύτητα του περιστρεφόμενου δίσκου κοπής στο χέρι σας μπορεί να μην είναι προφανής και ενδέχεται να τραυματιστείτε

• Επιθεωρείτε το κομμάτι εργασίας πριν την κοπή. Αν το κομμάτι εργασίας έχει κυρτωθεί ή έχει στρεβλωθεί, σφίξτε το με την εξωτερική κυρωμένη όψη προς το μέρος του οδηγού. Φροντίζετε πάντα να μην υπάρχει κενό ανάμεσα σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται από τη σκόνη. h) Μην εφησυχάζετε σε μια λάθος ασφάλεια και μην αψηφάτε τους κανόνες ασφαλείας για τα ηλεκτρικά εργαλεία, ακόμα και όταν μετά από συχνή χρήση είστε εξοικειωμένοι με το εργαλείο. Ένας απρόσεκτος χειρισμός μπορεί μέσα σε κλάσματα του δευτερολέπτου να οδηγήσει σε σοβαρούς τραυματισμούς.

4) XΡΗΣΗ ΚΙ EΠΙΜEΛΗΣ XEΙΡΙΣΜΟΣ ΤΩΝ

ΗΛEΚΤΡΙΚΩΝ EΡΓΑΛEΙΩΝ

a) Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Xρησιμοποιείτε για την εκάστοτε εργασία σας το ηλεκτρικό εργαλείο που προορίζεται γι’αυτήν. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεσθε καλύτερα και ασφαλέστερα στην αναφερόμενη περιοχή ισχύος. b) Μη χρησιμοποιήσετε ποτέ ένα ηλεκτρικό εργαλείο του οποίου ο διακόπτης ON/OFF είναι χαλασμένος. Eνα ηλεκτρικό εργαλείο το οποίο δεν μπορεί να τεθεί πλέον σε ή εκτός λειτουργίας είναι επικίνδυνο και πρέπει να επισκευαστεί. c) Τραβήξτε το φις από την πρίζα και/ή απομακρύνετε μια αποσπώμενη μπαταρία, προτού εκτελέσετε ρυθμίσεις στο ηλεκτρικό εργαλείο, προτού αλλάξετε εξαρτήματα ή φυλάξετε το ηλεκτρικό εργαλείο. Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου. d) Διαφυλάγετε τα ηλεκτρικά εργαλεία που δε χρησιμοποιείτε μακριά από παιδιά. Μην αφήνετε άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό εργαλείο ή δεν έχουν διαβάσει αυτές τις οδηγίες χρήσης να το χρησιμοποιήσουν. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα πρόσωπα. e) Φροντίζετε τα ηλεκτρικά εργαλεία και τα εξάρτημα με επιμέλεια. Ελέγχετε, αν τα κινούμενα εξαρτήματα λειτουργούν άψογα, χωρίς να μπλοκάρουν, ή μήπως έχουν σπάσει ή φθαρεί τυχόν εξαρτήματα τα οποία επηρεάζουν τον τρόπο λειτουργίας του ηλεκτρικού εργαλείου. Δώστε αυτά τα χαλασμένα εξαρτήματα για επισκευή πριν τα ξαναχρησιμοποιήσετε. Η κακή συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων. f) Διατηρείτε τα κοπτικά εργαλεία κοφτερά και καθαρά. Τα κοπτικά εργαλεία που συντηρούνται με προσοχή μπορούν να οδηγηθούν εύκολα και να ελεγχθούν καλύτερα. g) Xρησιμοποιείτε τα ηλεκτρικά εργαλεία, τα εξαρτήματα, τα χρησιμοποιήσιμα εργαλεία κτλ. σύμφωνα με τις παρούσες οδηγίες καθώς. Λαμβάνετε ταυτόχρονα υπόψην σας τις συνθήκες εργασίας και την υπό εκτέλεση εργασία. Η χρήση του ηλεκτρικού εργαλείου για άλλες εκτός από τις προβλεπόμενες εργασίες μπορεί να δημιουργήσει επικίνδυνες καταστάσεις. h) Διατηρείτε τις λαβές και επιφάνειες λαβής στεγνές, καθαρές και ελεύθερες από λάδι και γράσο. Οι ολισθηρές λαβές και επιφάνειες λαβής δεν επιτρέπουν κανέναν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε τυχόν απρόβλεπτες καταστάσεις.132

• Εάν το κομμάτι εργασίας ή ο δίσκος μπλοκαριστεί, απενεργοποιήστε το φαλτσοπρίονο. Περιμένετε να σταματήσουν όλα τα κινούμενα μέρη και αποσυνδέστε το φις από την πηγή τροφοδοσίας ή/και αφαιρέστε την μπαταρία. Μετά δουλέψτε για να ξεκολλήσετε το μπλοκαρισμένο υλικό Το συνεχές πριόνισμα με μπλοκαρισμένο κομμάτι εργασίας θα μπορούσε να προκαλέσει απώλεια ελέγχου ή βλάβη στο φαλτσοπρίονο.

• Αφού ολοκληρώσετε την κοπή, αφήστε τον διακόπτη, κρατήστε την κεφαλή κοπής προς τα κάτω και περιμένετε να σταματήσει ο δίσκος πριν αφαιρέσετε το τεμάχιο αποκοπής Είναι επικίνδυνο να βάζετε το χέρι σας κοντά στον πριονόδισκο.

• Κρατήστε τη λαβή σταθερά όταν κάνετε ατελή κοπή ή όταν αφήνετε τον διακόπτη προτού η κεφαλή κοπής φτάσει στην εντελώς κάτω θέση Με το φρενάρισμα του φαλτσοπρίονου η κεφαλή κοπής μπορεί να τραβηχτεί απότομα προς τα κάτω, με επακόλουθο κίνδυνο τραυματισμού. ΣΥΜΠΛΗΡΩΜΑΤΙΚΕΣ ΥΠΟΔΕΙΞΕΙΣ ΑΣΦΑΛΕΙΑΣ

• Οι διαδικασίες ζεύξης προκαλούν σύντομες πτώσεις τάσης - υπό δυσμενείς συνθήκες δικτύου μπορεί να επηρεαστούν αρνητικά άλλες συσκευές (άν η σύνθετη αντίσταση δικτύο είναι μικρότερη από 0,464 Ohm δεν αναμένονται παρενοχλήσεις) - για οποιεσδήποτε επεξηγήσεις μπορείτε να απευθυνθείτε στον τοπικό φορέα παροχής ηλεκτρικού ρεύματος ΓΕΝIΚΑ

• Χρησιμοποιείτε το εργαλείο μόνο για την κοπή ξύλου

• Bεβαιωθείτε ότι η τάση του παρεχόμενου ρεύματος είναι ίδια με την τάση που υποδεικνύεται στην πινακίδα δεδομένων του εργαλείου

• Μη στέκεστε πάνω στο εργαλείο ή στη βάση του Μπορεί να προκληθεί σοβαρός τραυματισμός αν το εργαλείο ανατραπεί ή αν γίνει τυχαία επαφή με το εργαλείο κοπής. Μην αποθηκεύετε υλικά πάνω ή κοντά στο εργαλείο έτσι που να αναγκάζεστε να σταθείτε πάνω στο εργαλείο ή στη βάση του για να τα φτάσετε.

• Πάντα να αποσυνδέεται την πρίζα από το ηλεκτρικό δίκτυο πριν κάνετε κάποια ρύθμιση ή αλλάξετε εξάρτημα

• Πάντα να αποσυνδέετε το φις από την πηγή τροφοδοσίας πριν μεταφέρετε το φαλτσοπρίονο Αποσυνδέετε, κατεβάζετε τη διάταξη κεφαλής και την ασφαλίζετε στη θέση της, χρησιμοποιείτε τη λαβή μεταφοράς και μία από τις υποδοχές για τα χέρια στη βάση του πριονιού.

• Μην αφήνετε το εργαλείο προτού έρθει σε πλήρη

• Όταν κόβετε ακανόνιστα διαμορφωμένα κομμάτια, σχεδιάστε την εργασία σας έτσι ώστε να μη γλιστρήσει το κομμάτι και μαγκώσει στον δίσκο και τραβηχτεί από το χέρι σας

• Αυτό το εργαλείο δεν πρέπει να χρησιμοποιείται από άτομα κάτω των 16 ετών

• Aυτό το εργαλείο δεν είναι κατάλληλο για κοπή με νερό

• Οταν χρησιμοποιείτε το εργαλείο στο ύπαιθρο, συνδέστε το χρησιμοποιώντας έναν διακόπτη ασφαλείας με μέγιστο όριο ενεργοποίησης 30 mA, και χρησιμοποιείτε μόνο καλώδιο προέκτασης ειδικό για υπαίθρια χρήση και εξοπλισμένο με αδιάβροχη πρίζα

στο κομμάτι εργασίας, τον οδηγό και το τραπέζι κατά μήκος της γραμμής της κοπής Τα κυρτωμένα ή στρεβλωμένα κομμάτια εργασίας μπορούν να περιστραφούν ή να μετατοπιστούν και να σφηνώσουν στον περιστρεφόμενο δίσκο κατά την κοπή. Στο κομμάτι εργασίας δεν πρέπει να υπάρχουν καρφιά ή ξένα αντικείμενα.

• Μην χρησιμοποιείτε το φαλτσοπρίονο προτού καθαρίσετε το τραπέζι από όλα τα εργαλεία, τα ροκανίδια κλπ. εκτός από το κομμάτι εργασίας Τα μικρά υλικά κοπής ή κομμάτια ξύλου ή άλλα αντικείμενα που έρχονται σε επαφή με τον περιστρεφόμενο δίσκο μπορούν να εκσφενδονιστούν με υψηλή ταχύτητα.

• Να κόβετε ένα κομμάτι εργασίας κάθε φορά Τα στοιβαγμένα κομμάτια εργασίας δεν μπορούν να σφιχτούν ή να στερεωθούν κατάλληλα και ενδέχεται να σφηνώσουν στον δίσκο ή να μετατοπιστούν κατά

• Φροντίστε να στερεώσετε ή να τοποθετήσετε το φαλτσοπρίονο σε επίπεδη, σταθερή επιφάνεια εργασίας, πριν το χρησιμοποιήσετε. Η επίπεδη και σταθερή επιφάνεια εργασίας μειώνει τον κίνδυνο αστάθειας του φαλτσοπρίονου.

• Σχεδιάστε τη δουλειά σας! Κάθε φορά που αλλάζετε τη ρύθμιση για τη λοξοτομή ή τη φαλτσογωνία, να βεβαιώνεστε ότι ο ρυθμιζόμενος οδηγός είναι στη σωστή θέση για να στηρίξει το κομμάτι εργασίας και δε θα παρεμποδίσει τον δίσκο ή το προστατευτικό σύστημα προφύλαξης Χωρίς να ενεργοποιήσετε το εργαλείο και χωρίς κομμάτι εργασίας στο τραπέζι, μετακινήστε τον δίσκο κάνοντας μια πλήρη προσομοίωση της κοπής για να βεβαιωθείτε ότι δε θα προκύψει παρεμβολή ή κίνδυνος κοπής του οδηγού.

• Μεριμνήστε για επαρκή υποστήριξη όπως επεκτάσεις τραπεζιών, τρίποδα, κλπ. για τα κομμάτια εργασίας που έχουν μεγαλύτερο φάρδος ή μήκος από τον πάγκο εργασίας. Τα κομμάτια εργασίας που έχουν μεγαλύτερο μήκος ή φάρδος από το τραπέζι του φαλτσοπρίονου μπορούν να ανατραπούν αν δεν έχουν καλή υποστήριξη. Αν το τεμάχιο αποκοπής ή το κομμάτι εργασίας ανατραπεί, μπορεί να ανασηκώσει τον κάτω προφυλακτήρα ή να πεταχτεί από τον περιστρεφόμενο δίσκο.

• Μην χρησιμοποιείτε άλλο άτομο ως υποκατάστατο για επέκταση τραπεζιού ή ως πρόσθετο στήριγμα Η ασταθής στήριξη για το κομμάτι εργασίας μπορεί να προκαλέσει το σφήνωμα του δίσκου ή τη μετατόπιση του κομματιού εργασίας κατά τη διάρκεια της κοπής τραβώντας εσάς και τον βοηθό στον περιστρεφόμενο

• Το τεμάχιο αποκοπής δεν πρέπει να μπλοκάρει ή να πιέζεται με οποιονδήποτε τρόπο πάνω στον περιστρεφόμενο δίσκο κοπής Αν είναι περιορισμένο, π.χ. επειδή χρησιμοποιούνται οδηγοί μήκους, το τεμάχιο αποκοπής μπορεί να σφηνωθεί πάνω στον δίσκο και να πεταχτεί βίαια.

• Χρησιμοποιείτε πάντα σφιγκτήρα ή εξάρτημα που έχει σχεδιαστεί για να υποστηρίζει σωστά το στρογγυλό υλικό, όπως ράβδους ή σωλήνωση Οι ράβδοι έχουν την τάση να κυλούν ενώ κόβονται, με αποτέλεσμα ο δίσκος να "μαγκώνει" και να τραβάει το κομμάτι εργασίας μαζί με το χέρι σας προς τον δίσκο.

• Αφήστε τον δίσκο να φθάσει στην πλήρη ταχύτητα πριν τον φέρετε σε επαφή με το κομμάτι εργασίας Αυτό θα μειώσει τον κίνδυνο να πεταχτεί το κομμάτι εργασίας.133

• Χρησιμοποιείτε μόνο πριονόλαμες με διάμετρο οπής που εφαρμόζει στην άτρακτο του εργαλείου χωρίς περιθώρια μετακίνησης - μην χρησιμοποιείτε ποτέ μειωτήρες ή προσαρμογείς για να εφαρμόσετε πριονόλαμες με μεγάλες οπές

• Προστατέψτε τα εξαρτήματα από κραδασμούς, δονήσεις και γράσα

• Μη ζορίζετε το εργαλείο (να ασκείτε ελαφρά αλλά συνεχή πίεση προκειμένου να αποφευχθεί υπερθέρμανση των άκρων των λεπίδων και - σε περίπτωση που κόβετε πλαστικά - λιώσιμο του

• Κρατάτε τα δάχτυλα και τα χέρια σας μακριά από την περιστρεφόμενη πριονόλαμα

• Σε περίπτωση εμπλοκής της πριονόλαμας, απενεργοποιήστε το εργαλείο αμέσως και αποσυνδέστε την πρίζα. Μόνο τότε αφαιρέστε το παγιδευμένο κομμάτι εργασίας

• Σε περίπτωση που το εργαλείο σας θα ”κολλήσει”, ή σε περίπτωση κακής ηλεκτρικής ή μηχανικής λειτουργίας, σταματήστε αμέσως το εργαλείο και βγάλτε το απο την

• Σε περίπτωση που υποστεί βλάβη ή κοπεί το καλώδιο κατά την εργασία, μην αγγίζετε το καλώδιο, αλλά αποσυνδέστε αμέσως το φις από την πρίζα

• Ποτέ μην χρησιμοποιείτε το εργαλείο όταν το καλώδιο είναι φθαρμένο. Θα πρέπει να αντικατασταθεί από ειδικά προετοιμασμένο καλώδιο το οποίο υπάρχει διαθέσιμο στο δίκτυο εξυπηρέτησης. ΑΚΤΙΝΟΒΟΛΊΑ ΛΈΙΖΕΡ

• Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε πρόσωπα ή ζώα και μην κοιτάξετε οι ίδιοι κατευθείαν στην άμεση ή ανακλώμενη ακτίνα λέιζερ (έτσι μπορεί να τυφλώσετε άτομα, να προκαλέσετε ατυχήματα ή να βλάψετε τα μάτια σας)

• Σε περίπτωση που η ακτίνα λέιζερ πέσει στα μάτια σας, πρέπει να κλείσετε τα μάτια συνειδητά και να απομακρύνετε το κεφάλι σας αμέσως από την ακτίνα

• Μην προβείτε σε καμία αλλαγή στη διάταξη λέιζερ

• Μην κο฀τάτε απευθείας μέσα στη δέσμη του λέιζερ (ακτινοβολία λέιζερ)

• Μη χρησιμοποιείτε μεγεθυντικά οπτικά όργανα (π.χ. μεγεθυντικούς φακούς, τηλεσκόπια ή κιάλια) για να δείτε τη δέσμη του λέιζερ

• Μη χρησιμοποιείτε το εργαλείο σε χώρους στους οποίους υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνες

• Μη χρησιμοποιείτε το εργαλείο εάν υπάρχουν παιδιά στον ίδιο χώρο

• Μην αντικαθιστάτε το λέιζερ που διαθέτει η συσκευή με λέιζερ άλλου τύπου

• Μετά το σβήσιμο του εργαλείο, μην σταματάτε την περιστροφή του εξαρτήματος εφαρμόζοντας πλάγια δύναμη σ’ αυτό

• Αφαιρείτε τα υπολείμματα κοπής ή άλλα τμήματα του κομματιού εργασίας από την περιοχή κοπής όταν όλα τα κινούμενα στοιχεία είναι πλήρως ακινητοποιημένα

• η πριονόλαμα θερμαίνεται εξαιρετικά κατά τη χρήση, γι’ αυτό μην την αγγίζετε μέχρι να κρυώσει

• Αποθηκεύστε το εργαλείο σε εσωτερικούς χώρους σε μέρος δροσερό και κλειδωμένο, μακριά από παιδιά ΕΠΕΞΗΓΗΣΗ ΤΩΝ ΣΥΜΒΟΛΩΝ ΣΤΟ ΕΡΓΑΛΕΙΟ

Διαβάστε το εγχειρίδιο οδηγιών πριν από τη χρήση

Να φοράτε προστατευτικά γυαλιά και προστατευτικά

• Xρησιμοποιείτε ασφαλείς, τελείως ξετυλιγμένες προεκτάσεις καλωδίου με χωρητικότητα 16 Amps

• Να φοράτε προστατευτικά γυαλιά, προστατευτικά μέσα ακοής, και προστατευτικά γάντια

• Η σκόνη από υλικά όπως μπογιές που περιέχουν μόλυβδο, ορισμένα είδη ξύλου, ανόργανα στοιχεία και μέταλλα μπορεί να είναι επιβλαβής (η επαφή ή η εισπνοή της σκόνης μπορεί να προκαλέσει αλλεργικές αντιδράσεις ή/και αναπνευστικές ασθένειες στον χειριστή ή σε άτομα που παρίστανται) - να φοράτε προσωπίδα προστασίας από τη σκόνη και να εργάζεστε με συσκευή αφαίρεσης σκόνης όταν είναι δυνατό

• Ορισμένα είδη σκόνης ταξινομούνται ως καρκινογόνα (όπως η σκόνη από τη δρυ ή την οξιά) ιδιαίτερα σε συνδυασμό με πρόσθετα συντήρησης ξύλου - να φοράτε προσωπίδα προστασίας από τη σκόνη και να εργάζεστε με συσκευή αφαίρεσης σκόνης όταν είναι δυνατό

• Ακολουθήστε τις σχετικές με σκόνη εθνικές διατάξεις για τα υλικά που θέλετε να εργαστείτε

• Μην κατεργάζεστε υλικά που περιέχουν αμίαντο (το αμίαντο θεωρείται σαν καρκινογόνο υλικό)

• Mήν χρησιμοποιείτε ποτέ το εργαλείο σας χωρίς το προστατευτικό σύστημα που δίνει ο κατασκευαστής

• Ελέγχετε ότι ο προστατευτικός οδηγός κλείνει σωστά πριν από κάθε χρήση

• Μην θέτετε σε λειτουργία το πριόνι εάν ο προστατευτικός οδηγός δεν μετακινείται ελεύθερα και κλείνει ακαριαία

• Μην σφίγγετε ή δένετε τον προστατευτικό οδηγό στην ανοιχτή θέση

• Μην χρησιμοποιείτε ποτέ το εργαλείο χωρίς το παρέμβλημα τραπεζιού; αντικαθιστάτε ελαττωματικά ή φθαρμένα παρεμβλήματα τραπεζιού

• Aφαιρέστε όλα τα εμπόδια από την γραμμή κοπής, πάνω και κάτω, πριν ξεκινήσετε την κοπή

• Προφυλάξτε το εργαλείο από τυχόν φθορές από ξένα σώματα (βίδες, καρφιά ή άλλα) που ίσως είναι μέσα στο κομμάτι που θα δουλέψετε - αφαιρέστε τα πριν αρχίσετε την εργασία ΕΞΑΡTΗΜΑTΑ

• Με το εργαλείο ποτέ μην χρησιμοποιείτε δίσκους τροχίσματος/κοπής

• Η SKIL εγγυάται την τέλεια λειτουργία του εργαλείου μόνο όταν χρησιμοποιούνται σωστά εξαρτήματα, τα οποία μπορείτε να προμηθευτείτε από το τοπικό κατάστημα διανομής εργαλείων SKIL

• Για τη συναρμολόγηση/χρήση εξαρτημάτων άλλου εργοστασίου, ακολουθήστε τις οδηγίες του σχετικού κατασκευαστή

• Να χρησιμοποιείτε μόνο πριονόδισκους με τα τεχνικά χαρακτηριστικά που αναφέρονται σ’ αυτές τις οδηγίες χειρισμού και οι οποίοι έχουν ελεγχθεί σύμφωνα με το πρότυπο EN 847-1 και φέρουν τα αντίστοιχα χαρακτηριστικά

• Xρησιμοποιείτε μόνο εξαρτήματα των οποίων ο ύψιστος επιτρεπός αριθμός στροφών είναι τουλάχιστον τόσο υψηλός, όσο ο ύψιστος αριθμός στροφών χωρίς φορτιό του εργαλείου

• Mην χρησιμοποιείτε ποτέ δίσκους κοπής από ταχυχάλυβα (HSS)

• Μη χρησιμοποιείτε ραγισμένες, παραμορφωμένες ή στομωμένες πριονολεπίδες134 ! ποτέ μην αφήσετε τον σωλήνα της ηλεκτρικής σκούπας να εμπλακεί με τον κάτω προφυλακτήρα με τη διαδικασία κοπής

• Επέκταση τραπεζιού εργασίας

- χρησιμοποιήστε τα κουμπιά L για να στερεώσετε τις ράβδους επέκτασης K (σε κάθε πλευρά του

- το μήκος των ράβδων επέκτασης K ρυθμίζεται με αδιαβάθμητο τρόπο, από το ελάχιστο στο μέγιστο

• Σύσφιγξη του κομματιού εργασίας

! για βέλτιστη ασφάλεια κατά την εργασία, σφίγγετε πάντα το κομμάτι εργασίας καλά χρησιμοποιώντας το ρυθμιζόμενο σφιγκτήρα που παρέχεται - μην χρησιμοποιείτε κομμάτια εργασίας που έχουν πολύ μικρό μέγεθος για σύσφιγξη - για τις μέγιστες δυνατές διαστάσεις του κομματιού εργασίας, χρησιμοποιήστε τον πίνακα

για αναφορά - στερεώστε τον σφιγκτήρα των κομματιών εργασίας στην οπή υποστήριξης N με τον περιστρεφόμενο διακόπτη P (σε κάθε πλευρά του εργαλείου) - χρησιμοποιήστε το 1 των αυλακώσεων του 2· για κομμάτια εργασίας με πάχος έως 4cm και για κομμάτια εργασίας με πάχος πάνω από 4cm - πιέστε το κομμάτι εργασίας σταθερά προς τον οδηγό

- απασφαλίστε τον μοχλό R - προσαρμόστε τον σφιγκτήρα στο κομμάτι εργασίας - σφίξτε το κομμάτι εργασίας καλά με τον μοχλό ασφάλισης R ! για ορισμένους συνδυασμούς φαλτσοκοπής και λοξοτομής ή ανάλογα με το μέγεθος του κομματιού εργασίας, μπορεί να χρειαστεί να χρησιμοποιήσετε βιδωτούς σφιγκτήρες του εμπορίου στη θέση του σφιγκτήρα των κομματιών εργασίας

• Ρϋθμιση φαλτσογωνιών

- ξεσφίξτε τη λαβή ασφάλισης AB - σπρώξτε τον μοχλό απελευθέρωσης συγκράτησης φαλτσοκοπής AC - περιστρέψτε το τραπέζι εργασίας προς τα αριστερά ή τα δεξιά και ρυθμίστε την επιθυμητή φαλτσογωνία (από 0° έως 47°) χρησιμοποιώντας τον δείκτη AD - απελευθερώστε τον μοχλό AC - σφίξτε τη λαβή ασφάλισης AB (μη σφίξετε υπερβολικά τη λαβή) - για γρήγορη και ακριβή ρύθμιση φαλτσογωνίων που χρησιμοποιούνται συχνά (0°, 15°, 22,5°, 31,6°, 45°) ο μοχλός συγκράτησης φαλτσοκοπής κουμπώνει στις αντίστοιχες θέσεις

• Ρύθμιση γωνιών λοξοτομής

- λασκάρετε τον τρίποδο περιστρεφόμενο διακόπτη

- μετακινήστε την κεφαλή κοπής προς τα αριστερά έως ότου ο δείκτης της γωνίας λοξοτομής V υποδείξει την επιθυμητή γωνία - κρατήστε την κεφαλή του εργαλείου σε αυτή τη θέση και σφίξτε τον περιστρεφόμενο διακόπτη U

- τα σύνθετα κοψίματα απαιτούν ρύθμιση και φαλτσογωνίας και γωνίας λοξοτομής ! μην χρησιμοποιείτε το μηχάνημα για ορισμένους συνδυασμούς φαλτσοκοπής και λοξοτομής που μπορεί να προκαλέσουν παρεμβολή ανάμεσα

Επικίνδυνη ζώνη! Ζώνη απαγόρευσης εισόδου χεριών. Κρατήστε τις παλάμες, τα δάχτυλα ή τα χέρια μακριά από αυτήν την περιοχή.

Διπλή μόνωση (δεν απαιτείται καλώδιο γείωσης)

Μην πετάτε τα ηλεκτρικά εργαλεία και µπαταρίες στον κάδο οικιακών απορριμμάτων

Ακτινοβολία λέιζερ / Μην κοιτάτε απευθείας μέσα στην ακτίνα / Προϊόν λέιζερ κλάσης 2

• Συναρμολόγηση - συναρμολογήστε τη λαβή μεταφοράς με τα μπουλόνια 2 χρησιμοποιώντας το εξάγωνο κλειδί

- συναρμολογήστε το κουμπί ασφάλισης φαλτσοκοπής AB στο μπροστινό μέρος του τραπεζιού

• Θέση μεταφοράς/λειτουργίας Για να απελευθερώσετε το εργαλείο (θέση εργασίας) - πιέστε τη λαβή B προς τα κάτω με το ένα χέρι ενώ τραβάτε τον πείρο ασφάλισης C με το άλλο χέρι

- μετακινήστε τη διάταξη της κεφαλής αργά προς τα

- για πριόνισμα με συρταρωτή κίνηση, ξεσφίξτε τον διακόπτη ασφάλισης AE

Για να ασφαλίσετε το εργαλείο (θέση μεταφοράς) - σύρετε τη διάταξη της κεφαλής προς το στοπ στην κατεύθυνση του οδηγού S και σφίξτε τον διακόπτη ασφάλισης AE

- ρυθμίστε τη γωνία λοξοτομής σε 0° (βλ. Ρύθμιση γωνιών λοξοτομής) - ρυθμίστε τη φαλτσογωνία σε 45° αριστερά ή δεξιά (βλ. Ρύθμιση φαλτσογωνιών) - πιέστε τη λαβή B προς τα κάτω με το ένα χέρι ενώ σπρώχνετε τον πείρο ασφάλισης C με το άλλο χέρι - τυλίξτε το καλώδιο τροφοδοσίας - χρησιμοποιήστε τη λαβή μεταφοράς E για τη μεταφορά του εργαλείου

- εναλλακτικά, χρησιμοποιήστε τις πλευρικές λαβές για τη μεταφορά του εργαλείου

! ποτέ μην ανασηκώνετε το εργαλείο κρατώντας την κύρια λαβή ή το καλώδιο τροφοδοσίας

• Tοποθέτηση εργαλείου σε επιφάνεια εργασίας

! για ασφαλή χειρισμό, αναρτάτε πάντα το εργαλείο σε επίπεδη και σταθερή επιφάνεια εργασίας (π.χ. σε πάγκο εργασίας) - χρησιμοποιήστε 4 οπές ανάρτησης F για να προσαρτήσετε το εργαλείο με κατάλληλες βίδες στην επιφάνεια εργασίας - μπορείτε επίσης να σφίξετε το εργαλείο στην επιφάνεια εργασίας χρησιμοποιώντας κοχλιωτούς σφιγκτήρες που διατίθενται στο εμπόριο - για τη σταθεροποίηση του εργαλείου, το ύψος του ποδιού στερέωσης G μπορεί να ρυθμιστεί - εναλλακτικά, το εργαλείο μπορεί να τοποθετηθεί επάνω σε βάση φαλτσοπρίονου ! διαβάστε όλες τις προειδοποιήσεις και τις οδηγίες που περιλαμβάνονται στη βάση του

• Αφαίρεση σκόνης/θραυσμάτων

- τοποθετήστε τον σάκο σκόνης H/ την ηλεκτρική σκούπα όπως απεικονίζεται - να αδειάζετε κανονικά το σάκκο για καλύτερη συλλογή της σκόνης135 ! μη σταυρώνετε τα χέρια όταν χειρίζεστε την κεφαλή κοπής

- ωθήστε την κεφαλή κοπής στην κατεύθυνση του οδηγού S και διαπεράστε με πριόνισμα το κομμάτι εργασίας, με ομοιόμορφη προώθηση

! το εργαλείο πρέπει να λειτουργεί με πλήρη ταχύτητα προτού ο δίσκος κοπής εισχωρήσει το υλικό που κόβετε ! Αν ο κάτω προφυλακτήρας δεν ανοίγει αυτόματα, κάτι που μπορεί να συμβεί υπό ορισμένες συνθήκες (π.χ. το κομμάτι εργασίας βρίσκεται πολύ κοντά στη μέγιστη χωρητικότητα), ίσως χρειαστεί να ανοίξετε τον προφυλακτήρα με το χέρι

- απενεργοποιήστε το εργαλείο απελευθερώνοντας το διακόπτη AF - περιμένετε μέχρι ο δίσκος κοπής να σταματήσει τελείως, προτού οδηγήσετε την κεφαλή κοπής σιγά- σιγά προς τα επάνω

• Αυλακώσεις πριονίσματος

- ρυθμίστε το επιθυμητό βάθος με το στοπ βάθους AH και κουμπώστε το στη θέση του σφίγγοντας το παξιμάδι AJ - ένα ξύλινο διαχωριστικό θα τοποθετηθεί ανάμεσα στο κομμάτι εργασίας και τον οδηγό για σταθερό βάθος σε όλο το μήκος της αυλάκωσης ! βεβαιωθείτε ότι ο δίσκος κοπής δεν παγιδεύεται στο κομμάτι εργασίας ! πάvτα δoκιμάστε πρώτα πάvω σ’έvα κoμμάτι άχρηστo υλικό

• Aλλαγή του δίσκου κοπής

! βγάλτε το φις από την πρίζα - πάρτε το εξάγωνο κλειδί AK από τη θήκη του αποθήκευσης AL - κρατήστε τον προφυλακτήρα A στην ανοιχτή θέση - ξεσφίξτε τη βίδα του καλύμματος AN (μην ξεβιδώσετε εντελώς τη βίδα)

- περιστρέψτε τον προφυλακτήρα A εντελώς προς τα

- πιέστε το κουμπί ασφάλισης της ατράκτου AM και κρατήστε το καθώς αφαιρείτε τον κοχλία της λάμας AO μετακινώντας το εξάγωνο κλειδί AK ΔΕΞΙΟΣΤΡΟΦΑ (δηλαδή, στην ίδια κατεύθυνση με το βέλος που αναγράφεται στην πριονόλαμα) ! πιέζετε το κουμπί ασφάλισης της ατράκτου AM μόνο όταν είναι σταματημένο το εργαλείο - αφήστε το κουμπί ασφάλισης της ατράκτου AM - αφαιρέστε τη φλάντζα AP και την πριονόλαμα ! αλλάξτε πριονόλαμα όταν τα δόντια του πριονιού και το βέλος της πριονόλαμας έχουν την ίδια φορά με το βέλος που αναγράφεται στον προστατευτικό οδηγό A - τοποθετήστε τη φλάντζα AP

- πιέστε το κουμπί ασφάλισης της ατράκτου AM και κρατήστε το πατημένο ενώ σφίγγετε τον κοχλία του δίσκου γυρίζοντάς τον με το εξάγωνο κλειδί AK ΑΡΙΣΤΕΡΟΣΤΡΟΦΑ 1/8 του κύκλου πέρα από το σημείο μέχρι το οποίο σφίγγει με το χέρι (έτσι διασφαλίζεται το γλίστρημα του δίσκου κοπής όταν αντιμετωπίζει υπέρμετρη αντίσταση, αποφεύγοντας με τον τρόπο αυτό την υπερφόρτωση του μοτέρ και το κλότσημα του εργαλείου) - σφίξτε τη βίδα του καλύμματος AN στα συρταρωτά και τα σταθερά μέρη του μηχανήματος ή ανάμεσα στα συρταρωτά μέρη και το κομμάτι εργασίας ! πάvτα δoκιμάστε πρώτα πάvω σ’έvα κoμμάτι άχρηστo υλικό

- ώστε να κατευθύνεται το εργαλείο κατά μήκος της χαραγμένης γραμμής κοπής πάνω στο κομμάτι - ενεργοποιείτε/απενεργοποιείτε τη γραμμή λέιζερ σπρώχνοντας το διακόπτη AA - το λέιζερ ευθυγραμμίζεται στην αριστερή πλευρά της

- η οριζόντια ευθυγράμμιση του λέιζερ μπορεί να ρυθμιστεί εύκολα με τη βίδα Y ! πριν ξεκινήσετε μια εργασία, ελέγξτε την ευθυγράμμιση της γραμμής λέιζερ με την πραγματική γραμμή κοπής, κάνοντας μια δοκιμαστική κοπή σε ένα κομμάτι άχρηστου

• Πριόνισμα χωρίς συρταρωτή κίνηση (μικρά κομμάτια

- λασκάρετε τον διακόπτη ασφάλισης AE σε περίπτωση που είναι σφιγμένος - σύρετε την κεφαλή κοπής προς το στοπ στην κατεύθυνση του οδηγού S και ξανασφίξτε τον διακόπτη ασφάλισης AE ! αν δεν ασφαλίσετε τον μηχανισμό, ο δίσκος μπορεί να καβαλήσει απότομα το κομμάτι εργασίας και να κινηθεί προς το μέρος σας - τοποθετήστε το εργαλείο στη θέση εργασίας ! βεβαιωθείτε ότι το κομμάτι εργασίας είναι στερεωμένο καλά στο τραπέζι εργασίας και τον οδηγό S - ενεργοποιήστε το εργαλείο απελευθερώνοντας το κλείδωμα AG και τραβώντας τον γενικό διακόπτη AF

! μη σταυρώνετε τα χέρια όταν χειρίζεστε την κεφαλή κοπής

- πριονίστε το κομμάτι εργασίας με σταθερό ρυθμό ! το εργαλείο πρέπει να λειτουργεί με πλήρη ταχύτητα προτού ο δίσκος κοπής εισχωρήσει το υλικό που κόβετε - απενεργοποιήστε το εργαλείο απελευθερώνοντας το διακόπτη AF - περιμένετε μέχρι ο δίσκος κοπής να σταματήσει τελείως, προτού οδηγήσετε την κεφαλή κοπής σιγά- σιγά προς τα επάνω

• Πριόνισμα με συρταρωτή κίνηση (φαρδιά κομμάτια

! να έχετε υπ' όψη σας ότι η μέθοδος που περιγράφεται παρακάτω είναι η μόνη ασφαλής - μην τραβάτε το πριόνι μέσα από το κομμάτι εργασίας - λασκάρετε τον διακόπτη ασφάλισης AE σε περίπτωση που είναι σφιγμένος ! βεβαιωθείτε ότι το κομμάτι εργασίας είναι στερεωμένο καλά στο τραπέζι εργασίας και τον οδηγό S - τραβήξτε και απομακρύνετε την κεφαλή κοπής από τον οδηγό S σε αρκετή απόσταση έτσι ώστε ο δίσκος κοπής να είναι εμπρός από το κομμάτι εργασίας

- ενεργοποιήστε το εργαλείο απελευθερώνοντας τον μοχλό ασφαλείας AG και τραβώντας τον γενικό διακόπτη AF d136

3. ξεσφίξτε τις 2 εξάγωνες βίδες T

4. επαναφέρετε τον δείκτη φαλτσοκοπής στις 0°

• Ειδικά κομμάτια εργασίας - χρησιμοποιείτε πάντα υποστήριξη για τα ελεύθερα άκρα μακριών κομματιών εργασίας

- βεβαιωθείτε ότι τα κυρτά ή στρογγυλά κομμάτια εργασίας είναι ειδικά ασφαλισμένα ώστε να μην ολισθαίνουν

- στη γραμμή κοπής δεν πρέπει να υπάρχει κενό μεταξύ του κομματιού εργασίας και του οδηγού ή του τραπεζιού εργασίας - αν χρειαστεί, κατασκευάστε βοηθητικό οδηγό· οι οπές στον συρταρωτό οδηγό θα χρησιμοποιηθούν για να στερεωθεί ο βοηθητικός οδηγός

! ο βοηθητικός οδηγός μπορεί να χρησιμοποιηθεί μόνο σε λοξοτομή 0°

• Για εργασία σε καλούπια δαπέδων, μπορείτε να ανατρέξετε στην εικόνα

• Φροντίστε ώστε πάντα η ”καλή” πλευρά του κομματιού εργασίας να αντικρύζει προς τα κάτω ώστε να αποφεύγεται το ”ξεφτισμα”

• Xρησιμοποιείστε μόνο δίσκους κοπής που κόβουν καλά και είναι ο σωστός τύπος για τη δουλειά που κάνετε - ο αριθμός δοντιών που διαθέτουν οσο μεγαλύτερος ο αριθμός δοντιών βελτιωμένη ποιότητα κοπής - οι δίσκους κοπής με άκρα καρβιδίου παραμένουν κοφτεροί έως και 30 φορές περισσότερο από τους συνήθεις δίσκους κοπής ΣΥΝΤΗΡΗΣΗ / ΣΕΡΒΙΣ

• Διατηρείτε πάντα το εργαλείο και το καλώδιο καθαρά (ειδικά τις σχισμές εξαερισμού που βρίσκονται στο πίσω μέρος του περιβλήματος του μοτέρ)

• Αναπτύξτε τακτικό έλεγχο για να βεβαιώνεστε ότι ο κάτω προφυλακτήρας λειτουργεί κανονικά. Καθαρίζετε τον κάτω προφυλακτήρα από το πριονίδι που μπορεί να συσσωρεύεται εκεί με ένα νωπό πανί. ! αφαιρέστε την πρίζα πριν το καθάρισμα - ανασηκώστε τον κάτω προφυλακτήρα στην τελείως ανοιχτή θέση για να τον αποδεσμεύσετε· αν δεν κλείσει αμέσως και τελείως, θα πρέπει να ελεγχθεί από κέντρο σέρβις για ηλεκτρικά εργαλεία SKIL

• Kαθαρίστε τον δίσκο κοπής αμέσως μετά τη χρήση (κυρίως από κόλλα ή βερνίκια) ! η πριονόλαμα θερμαίνεται εξαιρετικά κατά τη χρήση, γι’ αυτό μην την αγγίζετε μέχρι να

• Καθαρίζετε τη διάταξη λέιζερ AC με ένα μαλακό πινέλο ύστερα από κάθε χρήση για να διατηρήσετε καλή την ορατότητα της γραμμής λέιζερ (προσέξτε να μην αλλάζετε τη ρύθμιση του λέιζερ)

• Αν παρ’ όλες τις επιμελημένες μεθόδους κατασκευής κι ελέγχου το εργαλείο σταματήσει κάποτε να λειτουργεί, τότε η επισκευή του πρέπει να ανατεθεί σ’ ένα εξουσιοδοτημένο συνεργείο για ηλεκτρικά εργαλεία της SKIL - στείλτε το εργαλείο χωρίς να το αποσυναρμολογήσετε μαζί με την απόδειξη αγοράς στο κατάστημα από το οποίο το αγοράσατε ή στον πλησιέστερο σταθμό τεχνικής εξυπηρέτησης της SKIL (θα βρείτε τις διευθύνσεις και το διάγραμμα

• Αντικατάσταση παρεμβλήματος τραπεζιού AQ

Αντικαταστήστε ένα ελαττωματικό ή φθαρμένο παρέμβλημα τραπεζιού ως εξής: ! βγάλτε το φις από την πρίζα - πάρτε το εξάγωνο κλειδί AK από τη θήκη του αποθήκευσης AL - αφαιρέστε και τις 6 βίδες όπως απεικονίζεται - αφαιρέστε το παλιό παρέμβλημα τραπεζιού ανασηκώνοντάς το από μπροστά και, στη συνέχεια, τραβώντας το εντελώς προς τα έξω - τοποθετήστε το νέο παρέμβλημα τραπεζιού ! σφίξτε καλά και τις 6 βίδες

• Έλεγχος/προσαρμογή ευθυγράμμισης λάμας στις 90°

! βγάλτε το φις από την πρίζα - περιστρέψτε το τραπέζι εργασίας στη θέση φαλτσοκοπής 0° και ασφαλίστε το στη θέση του - μετακινήστε την κεφαλή κοπής σε θέση λοξοτομής 0° - χαμηλώστε την κεφαλή κοπής και ασφαλίστε την στη

- ελέγξτε εάν η γωνία μεταξύ της λάμας και του τραπεζιού είναι 90° χρησιμοποιώντας γνώμονα - εάν είναι απαραίτητο, προσαρμόστε την ευθυγράμμιση της λάμας κατά 90° ως εξής:

1. ξεσφίξτε τον περιστρεφόμενο διακόπτη με τα τρία

2. ρυθμίστε τη βίδα W με κλειδί δίσκου νούμερο 10

(δεν περιλαμβάνεται στον βασικό εξοπλισμό)

3. ελέγξτε ξανά με το γνώμονα

4. επαναφέρετε τον δείκτη λοξοτομής V στις 0°

• Έλεγχος/προσαρμογή ευθυγράμμισης λάμας στις 45°

! βγάλτε το φις από την πρίζα - περιστρέψτε το τραπέζι εργασίας στη θέση φαλτσοκοπής 0° και ασφαλίστε το στη θέση του - ξεσφίξτε τον περιστρεφόμενο διακόπτη με τα τρία σκέλη U - μετακινήστε την κεφαλή κοπής προς τα αριστερά - ελέγξτε εάν η γωνία μεταξύ της λάμας και του τραπεζιού είναι 45° χρησιμοποιώντας γνώμονα φαλτσογωνίας - ελέγξτε εάν ο δείκτης λοξοτομής V βρίσκεται στις 45° - εάν είναι απαραίτητο, προσαρμόστε την ευθυγράμμιση της λάμας κατά 45° ως εξής:

1. ρυθμίστε τη βίδα X με κλειδί δίσκου νούμερο 10

(δεν περιλαμβάνεται στον βασικό εξοπλισμό)

2. ελέγξτε ξανά με το γνώμονα φαλτσογωνίας

• Έλεγχος/προσαρμογή ευθυγράμμισης οδηγού στις 90°

! βγάλτε το φις από την πρίζα - περιστρέψτε το τραπέζι εργασίας στη θέση φαλτσοκοπής 0° και ασφαλίστε το στη θέση του - χαμηλώστε την κεφαλή κοπής και ασφαλίστε την στη

- ελέγξτε εάν η γωνία μεταξύ του δίσκου και του οδηγού είναι στις 90° S χρησιμοποιώντας γνώμονα (βεβαιωθείτε ότι ο γνώμονας εφάπτεται στο σώμα του δίσκου κοπής και όχι στα δόντια του)

- εάν είναι απαραίτητο, προσαρμόστε την ευθυγράμμιση του οδηγού κατά 90° ως εξής:

1. ξεσφίξτε τις 2 εξάγωνες βίδες T

2. προσαρμόστε τον οδηγό έως ότου η λάμα και ο

οδηγός εφάπτονται πλήρως με τον γνώμονα137 ELEMENTELE SCULEI

• Να γνωρίζετε ότι βλάβες που προκαλούνται λόγω υπερφόρτωσης ή ακατάλληλου χειρισμού του εργαλείου, δεν καλύπτονται από την εγγύηση (για τους όρους της εγγύησης της SKIL επισκεφτείτε τη διεύθυνση www.skil.com ή απευθυνθείτε στον πλησιέστερο αντιπρόσωπο) ΠΕΡIBΑΛΛOΝ

• Μην πετάτε τα ηλεκτρικά εργαλεία, µπαταρίες, εξαρτημάτα και συσκευασία στον κάδο οικιακών απορριμμάτων (μόνο για τις χώρες της ΕΕ) - σύμφωνα με την ευρωπαϊκή οδηγία 2012/19/ΕΚ περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωμάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το περιβάλλον - το σύμβολο

θα σας το θυμήσει αυτό όταν έλθει η ώρα να πετάξετε τις

• Βάσει της μέτρησης σύμφωνα με το EN 62841 η στάθμη ηχητικής πίεσης αυτού του εργαλείου είναι 100,0 dB(A) και η στάθμη ηχητικής ισχύος 109,5 dB(A) (αβεβαιότητα K = 3 dB)

• Το επίπεδο εκπομπής θορύβου έχει μετρηθεί σύμφωνα με μια τυποποιημένη δοκιμή που αναφέρεται στο πρότυπο EN 62841 - μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με ένα άλλο, καθώς και ως προκαταρκτική αξιολόγηση της έκθεσης στον θόρυβο όταν το εργαλείο χρησιμοποιείται για τις εφαρμογές που αναφέρονται - η χρήση του εργαλείου για διαφορετικές εφαρμογές ή με διαφορετικά ή κακοσυντηρημένα εξαρτήματα μπορεί να αυξήσει σημαντικά το επίπεδο έκθεσης - όταν το εργαλείο είναι απενεργοποιημένο ή δουλεύει αλλά δεν εκτελεί την εργασία, το επίπεδο έκθεσης μπορεί να μειωθεί σημαντικά
