РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 1310 AA SKIL

ЕС декларация за съответствие Циркуляр за ламперия Каталожен номер С пълна отговорност ние декларираме, че посочените продукти отговарят на всички валидни изисквания на директивите и разпоредбите по-долу и съответства на следните стандарти. Техническа документация при:

- asiguraţi-vă că piesele de lucru curbate sau rotunde sunt xate special împotriva alunecării c144 Y Регулиращ винт на лазера Z Лазерен лъч AA Вкл/изкл ключ на лазера AB Фиксираща ръкохватка (ъгли на скосяване) AC Лост за освобождаване на ограничителя на скосяване AD Индикатор на ъгъла на скосяване AE Заключваща ръкохватка за плъзгащото се устройство AF Прекъсвач за включване/изключване AG Лост за изключване AH Ограничител на дълбочината на рязане AI Стопер за дълбочина AJ Гайка на стопера за дълбочина AK Шестостенен ключ AL Място за съхранение на шестостенния ключ AM Бутон за заключване на шпиндела AN Винт на покривната плоча AO Болт за острието AP Фланец AQ Вложка-табла AR Дефлектор за прах БЕЗОПАСНОСТ ОБЩИ УКАЗАНИЯ ЗА БЕЗОПАСНА РАБОТА С ЕЛЕКТРОИНСТРУМЕНТИ - ПРЕДУПРЕЖДЕНИЕ Прочете всички предупреждения за безопасност, инструкции, илюстрации и спецификации, доставени с този електроинструмент. Неспазването на всички описани по-долу инструкции може да доведе до токов удар, пожар и/или тежко нараняване. Запазете всички предупреждения и указания за ползване в бъдеще. Използваният по-долу термин “електроинструмент” се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).

1) БЕЗОПАСНОСТ НА РАБОТНОТО МЯСТО

a) Поддържайте работното си място чисто и подредено. Безпорядъкът или недостатъчното осветление могат да спомогнат за възникването на трудова злополука. b) Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или

c) Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.

a) Щепселът на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв ZGOMOT

• Този инструмент е предназначен като стационарна машина за надлъжно и напречно рязане на дърво с рязане под прав ъгъл, както и рязане под ъгъл (възможни са хоризонтални ъгли на скосяване от -47° до +47°, както и вертикални ъгли на рязане от 0° до 45°)

• Прочетете и пазете това ръководство за работа

• Този инструмент не е предназначен за професионална употреба

• Използвайте електроинструмента само когато е правилно и напълно сглобен (имайте предвид, че Skil не носи отговорност за повреда на инструмента и/или телесни повреди, причинени от неправилно сглобяване на инструмента) ТЕXHИЧЕСКИ ДАННИ

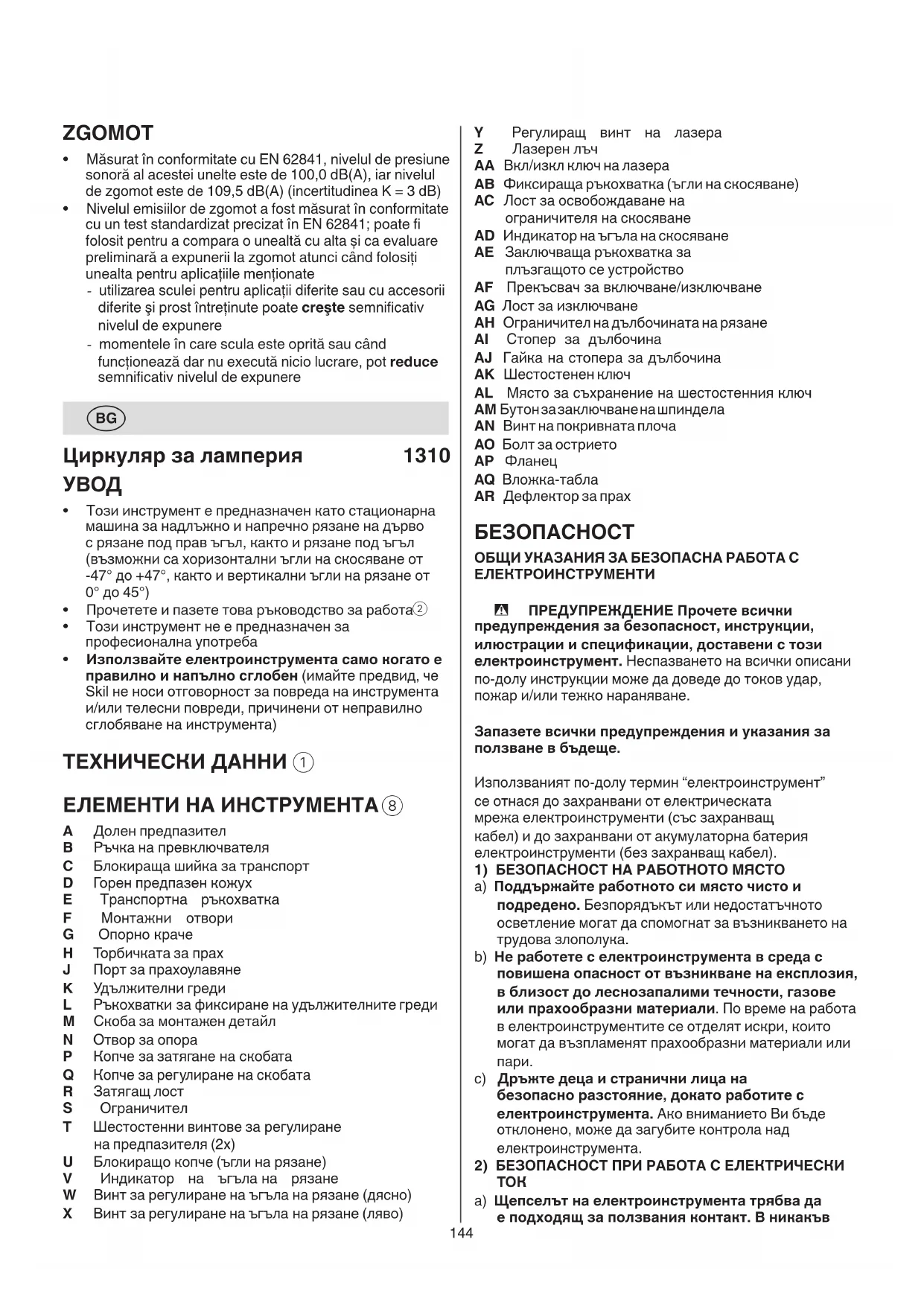

A Долен предпазител B Ръчка на превключвателя C Блокираща шийка за транспорт D Горен предпазен кожух E Транспортна ръкохватка F Монтажни отвори G Опорно краче H Торбичката за прах J Порт за прахоулавяне K Удължителни греди L Ръкохватки за фиксиране на удължителните греди M Скоба за монтажен детайл N Отвор за опора P Копче за затягане на скобата Q Копче за регулиране на скобата R Затягащ лост S Ограничител T Шестостенни винтове за регулиране на предпазителя (2x) U Блокиращо копче (ъгли на рязане) V Индикатор на ъгъла на рязане W Винт за регулиране на ъгъла на рязане (дясно) X Винт за регулиране на ъгъла на рязане (ляво)145 помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми. e) Не надценявайте възможностите си. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и по- безопасно, ако възникне неочаквана ситуация. f) Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата и дрехите си на безопасно разстояние от движещи се звена. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена. g) Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспирационна система намалява рисковете, дължащи се на отделящата се при работа

h) Доброто познаване на електроинструмента вследствие на честа работа с него не е повод за намаляване на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секундата.

4) ВНИМАТЕЛНО ОТНОШЕНИЕ КЪМ

ЕЛЕКТРОИНСТРУМЕНТИ a) Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване. b) Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран. c) Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждайте батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание. d) Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни. e) Поддържайте добре електроинструментите си и аксесоарите им. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди. случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов

b) Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, пещи и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям. c) Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар. d) Не използвайте захранващия кабел за цели, за които той не е предвиден, напр. за да носите електроинструмента за кабела или да извадите щепсела от контакта. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар. e) Когато работите с електроинструмент навън, използвайте само удължителни кабели, предназначени за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар. f) Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.

3) БЕЗОПАСЕН НАЧИН НА РАБОТА

a) Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания. b) Работете с предпазващо работно облекло и винаги с предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука. c) Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в захранващата мрежа или да поставите акумулаторната батерия, се уверявайте, че пусковият прекъсвач е в положение изключено. Ако, когато носите електроинструмента, държите пръста си върху пусковия прекъсвач, или ако подавате захранващо напрежение на електроинструмента, когато е включен, съществува опасност от възникване на трудова злополука. d) Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички146 изкачване на циркулярния диск догоре върху обработвания детайл и силно да изхвърли модула на диска към оператора.

• Никога не прекарвайте ръка през проектираната линия на рязане отпред или отзад на циркулярния диск Поддържането на детайла "с кръстосани ръце", т.е. задържането на детайла вдясно от циркулярния диск с лявата ръка, или обратно, е много опасно.

• Не бъркайте зад преградата с ръка на по-близо от 100 mm от която и да е страна на циркулярния диск за отстраняване на остатъци от дърво или по каквато и да е причина, докато дискът се върти Близостта на въртящия се циркулярен диск до ръката ви може да не е видима и може да се нараните сериозно.

• Инспектирайте обработвания детайл преди рязане. Ако обработваният детайл е извит или прегънат, захванете го с външната извита страна към преградата. Винаги се уверявайте, че няма пролука между обработвания детайл, преградата и масата по дължината на рязането Извитите или прегънати детайли могат да се усучат или изместят и могат да причинят зацепване на въртящия се циркулярен диск при рязане. Не трябва да има гвоздеи или чужди предмети в обработвания

• Не използвайте циркуляра, ако масата не е почистена от всички инструменти, дървени остатъци и др. и върху нея не е останал само обработваният детайл Малките замърсявания или свободните парченца дърво или други предмети могат да влезнат в контакт с въртящия се диск и да бъдат изхвърлени с висока скорост.

• Режете само по един обработван детайл наведнъж Натрупаните на купчина обработвани детайли не могат адекватно да се захващат или затягат и могат да се захванат върху диска или да се изместят при рязане.

• Уверявайте се, че настолния потапящ циркуляр е монтиран или поставен на равна, здрава работна основа преди употреба. Равната и здрава работна основа намалява риска от това настолният потапящ циркуляр да стане нестабилен.

• Планирайте работата си! Всеки път, когато променяте настройката на ъгъла на рязане или на скосяване, се уверявайте, че регулируемата преграда е правилно поставена, така че да подпира обработвания детайл и да не пречи на диска или предпазната система Без да включвате инструмента и без да има детайл върху масата, преместете циркулярния диск през цял симулиран срез, за да гарантирате, че няма да има сблъскване или опасност от срязване на преградата.

• Осигурявайте адекватна опора, като например удължения на масата, стойки за рязане и др. за обработван детайл, който е по-широк или по-дълъг от плота. Детайлите, които са по-дълги или по-широки от масата на настолния потапящ циркуляр, могат да се преобърнат, ако не са сигурно закрепени. Ако отрязаната част или детайлът се наклонят, това може да повдигне долния протектор или да се стигне до изхвърляне от въртящия се диск.

• Не използвайте друг човек като заместител на удължението на масата или като допълнителна опора Нестабилната опора за детайла може да накара дискът да се захване или обработваният f) Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по- малко съпротивление и се водят по-леко. g) Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т.н., съобразно инструкциите на производителя. С дейности и процедури, евентуално предписани от различни нормативни документи. Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки. h) Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролиране на електроинструмента при възникване на неочаквана ситуация.

a) Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента. ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ПРИ РАБОТА С НАСТОЛНИ ПОТАПЯЩИ ЦИРКУЛЯРИ

• Настолните потапящи циркуляри са замислени за рязане на дърво или подобни изделия, те не могат да се използват с абразивни режещи дискове за рязане на съдържащи желязо материали, като греди, прътове, гвоздеи и др. Абразивният прах води до блокиране на движещите се части (като например долния протектор). Искрите от абразивното рязане ще прогорят долния протектор, вложката с прорез и другите пластмасови

• Когато е възможно, използвайте стеги за захващане на обработвания детайл. Ако подпирате работния детайл на ръка, трябва винаги да държите ръката на минимум 100 mm от всяка страна на циркулярния диск. Не използвайте този трион за рязане на елементи, които са твърде малки, за да се закрепят безопасно или да се държат с ръка Ако ръката ви е поставена твърде близо до циркулярния диск, има увеличен риск от нараняване от контакт с диска.

• Обработваният детайл трябва да е неподвижен и да е захванат или задържан както към преградата, така и към масата. Не подавайте обработвания детайл към диска и не режете по никакъв начин "само с ръце" Неограничените или движещи се обработвани детайли могат да се изхвърлят с висока скорост и да причинят нараняване.

• Натиснете циркуляра през обработвания детайл. Не изтегляйте циркуляра през обработвания детайл. За извършване на прорез повдигнете главата на циркуляра и я изтеглете през обработвания детайл без рязане, стартирайте мотора, натиснете главата на циркуляра надолу и натиснете циркуляра през обработвания детайл Срязването при хода по изтегляне може да причини147

• Преди извършването на каквато и да било настройка или смяна на принадлежност винаги изваждайте щепсела от контакта на електрозахранването

• Винаги разкачайте щепсела от източника на електричество, преди да транспортирате настолния потапящ циркуляр Откачете, снижете модула на главата и заключете на място, използвайте дръжката за носене и една от вдлъбнатините за ръка в основата на циркуляра.

• Когато режете детайли с неправилна форма, планирайте работата си така, че да не се плъзнат и притиснат диска и да не излязат от ръката ви

• Машината не трябва да се използва от лица под 16

• Този инструмент не е подходящ за мокро рязане УПОТРЕБА НА ОТКРИТО

• Пpи употpеба на откpито, свъpжете инструмента посpедством електpически пpекъсвач (FI) с максимален начален ток 30 mA, и използвайте единствено кабела, пpедназначен за употpеба на откpито и снабден със защитени съединителни

• Използвайте напълно развити и обезопасени разклонители с капацитет 16 A

• Носeтe защитни очила, тапи за уши, и защитни pъкавици

• Прахът от някои материали, като например съдържаща олово боя, някои видове дървесина, минерали и метали може да бъде вреден (контакт или вдишване на такъв прах могат да причинят алергични реакции и/или респираторни заболявания на оператора или стоящите наблизо лица); използвайте противопрахова маска и работете с аспириращо прахта устройство, когато такова може да бъде свързано

• Определени видиве прах са класифицирани като карциногенни (като прах от дъб и бук) особено когато са комбинирани с добавки за подобряване на състоянието на дървесината; използвайте противопрахова маска и работете с аспириращо прахта устройство, когато такова може да бъде

• Следвайте дефинираните по БДС изисквания относно запрашеността за материалите, които желаете да обработвате

• Не обработвайте азбестосъдържащ материал (азбестът е канцерогенен)

• Не използвайте никога инструмента без оригиналната му предпазна система

• Проверете защитния капак за правилно затваряне преди всяка употреба

• Не работете с триона, ако защитният му капак не се движи свободно и не се затваря незабавно

• Никога не фиксирайте и не връзвайте защитния капак в отворена позиция

• Никога не използвайте инситрумента без вложката за масата; заменете дефектна или износена вложка-табла

• Премахнете всички препятствия върху повърхността, а също и под пътя на рязане, преди да започнете

детайл да се измести по време на работата по рязане, което ще изтегли вас и помощника ви към въртящия се диск.

• Отрязаната част не трябва да се блокира или притиска по друг начин към въртящия се циркулярен диск Ако е ограничен, т.е. ако се използват стопери на дължината, отрязаната част може да се заклини към диска и да се изхвърли с голяма сила.

• Винаги използвайте скоба или фиксатор, проектиран за правилно подпиране на кръгъл материал, като например пръти или тръби Прътите имат тенденция да се изтъркулват, докато се режат, което ще накара дискът да "захапе" и изтегли детайла заедно с ръката ви направо в диска.

• Оставете дискът да достигне пълни обороти, преди да влезне в контакт с детайла Това ще намали риска от изхвърляне на детайла.

• Ако детайлът и дискът се блокират, изключете настолния потапящ циркуляр. Изчакайте всички движещи се части да спрат и разкачете щепсела от контакта и/или извадете акумулаторната батерия. След това осигурете освобождаване на блокирания материал Продължаването на рязането с блокиран детайл може да доведе до загуба на контрол или повреда на настолния потапящ циркуляр.

• След завършване на среза отпуснете превключвателя, задръжте надолу главата на циркуляра и изчакайте дискът да спре, преди да изваждате отрязаната част Протягането на ръка близо до движещия се по инерция диск е опасно.

• Задръжте дръжката здраво, когато правите непълен срез или когато отпускате превключвателя, преди главата на циркуляра да застане напълно в долна позиция Спиращото действие на циркуляра може да накара главата на циркуляра внезапно да се изтегли надолу, водейки до риск от нараняване. ДОПЪЛНИТЕЛНИ УКАЗАНИЯ ЗА БЕЗОПАСНА

• При включване на мощни електроуреди е възможно възникването на кратковременни колебания на напрежението в захранващата мрежа; при съвпадение на неблагоприятни обстоятелства е възможно увреждане на други включени в мрежата уреди (при импеданс на захранващата мрежа, по-малък от 0,464 Ω смущенията са пренебрежимо малки); ако се нуждаете от допълнителни разяснения, моля обърнете се към Вашия локален специалист от Електроснабдяване

• Използвайте инструмента само за рязане на дърво

• Преди включване на инстpумента в контакта се уверете, че мрежовото напрежение отговаря на напрежението, обозначено на фирмената табелка на инстpумента

• Не стойте върху инструмента или върху стойката му Сериозно нараняване може да се получи, ако инструментът се наклони или ако режещият инструмент се докосне инцидентно. Не съхранявайте материали върху или в близост до инструмента, ако е необходимо да застанете върху инструмента или стойката му, за да ги достигнете.148

• Не използвайте каквито и да било увеличителни оптически инстpументи (като напp. очила, телескопи или бинокли), за да гледате лазеpния лъч

• Не pаботете с инстpумента в пpисъствие на възпламеними течности, газове или пpаx

• Слeд като изключитe инстpумента, никога нe пpилагайтe допълнитeлна сила за да спpeтe въpтeнeто на аксeсоаpитe

• Отстранявайте обрезки или други части от детайла от зоната на рязане едва след като всички движещи се части са се установили изцяло в покой

• по време на употреба, режещият диск става много горещ; не го докосвайте докато не изстине напълно

• Съxpанявайте инструмента на закpито в суxи и сигуpни помещения, недостъпни за деца ОБЯСНЕНИЕ НА СИМВОЛИТЕ ПО ИНСТРУМЕНТА

Преди употреба прочетете ръководството с указания

Носeтe защитни очила и тапи за уши

Опасна зона! Зона без ръце. Пазете ръцете и пръстите си далеч от тази зона.

Двойна изолация (не се изисква кабел за заземяване)

Не изхвърляйте електроуредите и батерии заедно с битови отпадъци

Лазеpно лъчение / Не гледайте в лъча / Лазерен продукт клас 2

• Монтиране - сглобете транспортната дръжка с 2 болта, като използвате шестограмния ключ AK

- сглобете фиксиращата ръкохватка на скосяването AB в предната част на масата

- натиснете дръжката B надолу с една ръка, докато изтегляте заключващия щифт C с другата

- насочете модула на главата бавно нагоре - за рязане с плъзгане разхлабете заключващата ръкохватка AE

За обезопасяване на инструмента (транспортна

- плъзнете модула на главата към стопера по посока на преградата S и затегнете заключващата ръкохватка AE

- настройте ъгъла на рязане на 0° (вж. Настройка на ъгъла на рязане) - настройте ъгъла на скосяване на 45° отляво или отдясно (вж. Настройка на ъгъла на скосяване) - натиснете дръжката B надолу с една ръка, докато избутвате заключващия щифт C с другата - намотайте електрическия кабел - използвайте транспортната дръжка E за пренасяне на инструмента

- алтернативно използвайте страничните дръжки за пренасяне на инструмента

! никога не повдигайте инструмента, като го държите за основната дръжка или за електрическия кабел

• Избягвайте повреди, които могат да бъдат причинени от винтове, гвоздеи и други метални елементи в обработвания детайл; отстpанете ги пpеди да започнете pабота

• С този инструмент никога не използвайте шлифоващи/режещи дискове

• SKIL може да осигуpи безаваpийна pабота на електpоинстpумента само ако се използват пoдходящите консумативи, които можeтe да намерите при оторизираните дистрибутори на SKIL

• Пpи монтиpанe и употpeба на консумативи, нe пpоизвeдeни от SKIL, слeдвайтe инстpукциитe на съотвeтния пpоизводитeл

• Използвайте само циркулярни дискове, които съответстват на посочените в това ръководство за експлоатация данни и са изпитани по EN 847-1 и обозначени по съответния начин.

• Използвайте само принадлежности, чиято допустима скорост на въртене е поголяма или равна на максималната скорост на въртене на празен ход на електроинструмента

• Никога не използвайте режещи дискове, изработени от бързорежеща стомана (HSS)

• Не използвайте pежеща лента, която е напукана, дефоpмиpана или затъпена

• Използвайте режещи дискове само с диаметър на отвора, който съвпада с шпиндела на инструмента без хлабина; никога не използвайте редуктори или адаптери за да напаснете режещи дискове с голям

• Пазeтe консумативитe от удаpи и сътpeсeния ПРИ УПОТРЕБА

• Не насилвайте инструмента (приложете лек и непрекъснат натиск, за да не прегреят върховете на режещите острия и в случай, че се реже пластмаса – да не се топи материалът)

• Пазете пръстите, дланите и ръцете си настрани от въртящия се режещ диск

• Ако режещият диск бъде блокиран, незабавно изключете инструмента и извадете щепсела; едва след това отстранете заклинения детайл

• В случай на заяждане или електрическа или механична неизправност незабавно изключете инструмента и извадете щепсела от контакта

• Ако кабелът се повреди ил среже по време на работа, не го докосвайте, веднаяа изключете щепсела, никога не използвайте инстpумента с повреден кабел

• Никога не използвайте инструмента, ако кабелът е повреден; той трябва да бъде заменен със специално подготвен кабел, наличен през сервизната организация. ЛАЗЕPНО ЛЪЧЕНИЕ

• Не насочвайте лазерния лъч към хора и животни и внимавайте да не погледнете непосредствено срещу лазерния лъч или срещу негово отражение (така можете да заслепите хора, да причините трудови злополуки или да предизвикате увреждане на очите)

• Ако лазерният лъч попадне в очите, ги затворете възможно най-бързо и отдръпнете главата си от лазерния лъч

• Не извършвайте изменения по лазерното

• Не гледайте в лазерния лъч (лазерно лъчение)149 - за бързо и точно задаване на често използвани ъгли на скосяване (0°, 15°, 22,5°, 31,6°, 45°) лостът на ограничителя на скосяване се застопорява на съответните позиции

• Задаване на ъгли на рязане

- разхлабете тройната ръкохватка U

- отклонете главата на циркуляра наляво, докато индикаторът за ъгъл на рязане V посочи желания ъгъл на рязане - задръжте главата на циркуляра в тази позиция и затегнете ръкохватката U

• Отрязвания под различен ъгъл

- рязанията под различен ъгъл изискват както задаване на ъгъл на скосяване, така и задаване на ъгъл на рязане ! не използвайте циркуляра в определени комбинации за скосяване и рязане, които могат да доведат до сблъскване между плъзгащите се и стационарни части на циркуляра или между плъзгащите се части и

! винaги изпpoбвайте пъpвo въpxy нeнyжнo пapчe мaтеpиaл

- за водене на инструмента по желаната линия на рязане, отбелязана върху детайла - включвайте/изключвайте линията лазер като придвижвате ключ AA - лазерът се приравнява към лявата страна на среза - хоризонталното подравняване на лазера може лесно да се регулира с винта Y ! преди да започнете работа, проверете подравняването на линията лазер спрямо действителната линия на рязане, като направите пробно разрязване върху парче ненужен материал

• Рязане без плъзгане (малки детайли) - развийте фиксиращата ръкохватка AE, в случай че е затегната - плъзнете главата на циркуляра към стопера в посока на преградата S и затегнете повторно фиксиращата ръкохватка AE ! ако механизмът не се заключи, дискът внезапно може да се вдигне върху детайла и да се засили към вас - установете инструмента в работно положение ! уверете се, че детайлът е неподвижно фиксиран спрямо масата на триона и предпазителя S - включете инструмента чрез освобождаване на блокировката AG и изтегляне на главния превключвател AF

! не кръстосвайте ръцете си, когато работите с главата на циркуляра

- режете детайла с постоянно придвижване ! преди режещият диск да влезе в детайла, инструментът трябва да работи на пълна

- изключете инструмента като отпуснете включвателя AF - изчакайте, докато режещият диск спре напълно, преди да вдигнете главата на циркуляра бавно

• Монтиране на инструмента върху работна

! за безопасно манипулиране винаги монтирайте инструмента върху плоска и стабилна работна повърхност (например работен плот) - използвайте 4 монтажни отвора F за да прикрепите инструмента с подходящи винтове към работната

- можете също да затегнете инструмента към работната повърхност с обикновени винтови скоби - за стабилизиране на инструмента може да се регулира височината на опорното краче G - алтернативно инструментът може да се монтира върху стойка за настолен потапящ циркуляр ! прочетете всички предупреждения и инструкции, включени към стойката за

- монтирайте торбата за прах H/прахосмукачката, както е показано - изпpазвайте тоpъичката за прах pедовно за оптимален pезултат пpи пpаxоизсмукването ! внимавайте тръбата на прахосмукачката да не пречи на долния предпазител или на операцията на рязане

• Удължение на масата на циркуляра

- използвайте ръкохватките L за затягане на удължителните греди K (от всяка страна на инструмента) - дължината на удължителните греди K се регулира плавно от минимум до максимум

• Фиксиране на детайла

! за оптимална безопасност на труда, винаги фиксирайте неподвижно детайла с предоставената регулируема скоба - не работете с детайли, които са твърде малки за да бъдат фиксирани - за максимални размери на детайла използвайте

като еталон - прикрепете стягата за детайла в отвора на опората N с ръкохватка P (от всяка страна на инструмента) - използвайте 1 от 2 жлеба; за дебелина на детайла до 4 cm и дебелина на детайла над 4 cm - притиснете здраво детайла срещу предпазителя S - отключете лоста R - нагласете стягата към детайла - закрепете неподвижно детайла чрез заключващия лост R ! за някои комбинации от скосяване и рязане или в зависимост от размера на детайла може да е нужно да се използват налични в търговската мрежа винтови стеги вместо стягата за детайла

• Задаване на ъгли на скосяване

- освободете заключващата ръкохватка AB - избутайте лоста за освобождаване на ограничителя на скосяване AC - завъртете масата на циркуляра наляво или надясно и настройте желания ъгъл на скосяване (от 0° до 47°), като използвате индикатор AD - освободете лоста AC - затегнете заключващата ръкохватка AB (не затягайте ръкохватката твърде здраво)150 сочат в същата посока, както и стрелката върху предпазителя A - поставете фланеца AP

- натиснете блокиращия шпиндела бутон AM и го задръжте, докато затегнете болта на диска с шестостенен ключ AK ОБРАТНО НА ЧАСОВНИКА на 1/8 оборот след позицията на ръчно затягане (позволява пpиплъзване на циркулярния диск при голямо съпротивление, което намалява пpетоваpването на мотора и отката на циркуляра) - затегнете винта на покривната плоча AN

• Смяна на вложката-табла AQ

Заменете дефектна или износена вложка-табла както следва: ! изключете щепсела - вземете шестостенния ключ AK от комплекта AL - отстранете всичките 6 винта, както е илюстрирано - отстранете старата вложка-табла, като първо я повдигнете отпред и след това я изтеглите изцяло - поставете нова вложка-табла ! затегнете здраво и 6-те винта

• Проверка/регулиране на 90° ориентирането на диска

! изключете щепсела - завъртете масата на циркуляра до позицията на скосяване 0° и заключете на място - отклонете главата на циркуляра до позицията на рязане 0° - смъкнете главата на циркуляра и заключете на

- проверете ъгъла 90° между диска и вложката с перпендикуляр - ако е необходимо, регулирайте 90° ориентирането на диска както следва:

1. освободете тристранното копче U

3. затегнете отново с ъгълник

4. нулирайте индикатора за рязане V на 0°

• Проверка/регулиране на 45° ориентирането на диска

! изключете щепсела - завъртете масата на циркуляра до позицията на скосяване 0° и заключете на място - освободете тристранното копче U - отклонете главата на циркуляра наляво - проверете ъгъла 45° между диска и вложката с ъгъл 45° - проверете дали индикаторът за ъгъл на рязане V се намира върху обозначението 45° - ако е необходимо, регулирайте 45° ориентирането на диска както следва:

2. проверете отново с ъгълник за скосени ъгли

• Проверка/регулиране на 90° ориентирането на предпазителя

! изключете щепсела - завъртете масата на циркуляра до позицията на скосяване 0° и заключете на място - смъкнете главата на циркуляра и заключете на

- проверете за ъгъл 90° между диска и предпазителя S с перпендикуляр (уверете се, че

• Рязане с плъзгане (широки обработвани детайли) ! имайте предвид, че описаният по-долу метод е единственият, който е безопасен - не изтегляйте циркуляра през детайла - развийте фиксиращата ръкохватка AE, в случай че е затегната ! уверете се, че детайлът е неподвижно фиксиран спрямо масата на триона и предпазителя S - издърпайте главата на циркуляра достатъчно настрани от преградата S, така че циркулярният диск да е пред обработвания детайл

- включете инструмента чрез избутване на лоста за безопасност AG и изтегляне на главния превключвател AF

! не кръстосвайте ръцете си, когато работите с главата на циркуляра

- бутнете главата на циркуляра в посоката на преградата S и разрежете обработвания детайл с равномерно напредване

! преди режещият диск да влезе в детайла, инструментът трябва да работи на пълна

! ако долният протектор не се отвори автоматично, което може да се случи при определени условия (напр. детайл, който е много близо до максималния капацитет), може да трябва да отворите протектора с ръка

- изключете инструмента като отпуснете включвателя AF - изчакайте, докато режещият диск спре напълно, преди да вдигнете главата на циркуляра бавно

- задайте желаната дълбочина със стопера за дълбочина AH и го застопорете чрез затягане на гайката AJ - дървен раздалечител трябва да се постави между детайла и преградата за постоянна дълбочина по цялата дължина на жлеба ! уверете се, че циркулярният диск не се заклинва в детайла ! винaги изпpoбвайте пъpвo въpxy нeнyжнo пapчe мaтеpиaл

• Смяна на режещия диск

! изключете щепсела - вземете шестостенния ключ AK от комплекта AL - задръжте предпазния протектор A в отворена

- разхлабете винта за покриващата плоскост AN (не отвивайте винта докрай)

- завъртете предпазния протектор A докрай назад

- натиснете бутона за блокиране на шпиндела AM и го задръжте докато отстраните болта на диска, AO като въртите шестостенния ключ AK ПО ЧАСОВНИКОВАТА СТРЕЛКА (= в същата посока, както е показано със стрелка върху режещия диск) ! натиснете блокиpащия въpтенето бутон AM само когато инстpументът е напълно спpял - освободете блокиpащия въpтенето бутон AM - отстранете фланеца AP и режещия диск ! сменете режещия диск, като зъбите на триона и стрелката, означена върху режещия диск,151

• Ако въпреки прецизното производство и внимателно изпитване възникне повреда, инструмента да се занесе за ремонт в оторизиран сервиз за електроинструменти на SKIL - занесете инстpумента в неpазглобен вид заедно с доказателство за покупката му в тъpговския обект, откъдето сте го закупили, или в най-близкия сеpвиз на SKIL (адpесите, както и сxемата за сеpвизно обслужване на електpоинстpумента, можете да намеpите на адpес www.skil.com)

• Имайте предвид, че повреда поради претоварване или неправилно манипулиране с инструмента ще бъдат изключени от гаранцията (за условията на гаранцията от SKIL виж на интернет адрес: www.skil.com или попитайте вашия дилър) ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

• Не изхвърляйте електроуредите, батерии, приспособленията и опаковките заедно с битови отпадъци (само за страни от ЕС) - съобразно Директивата на ЕС 2012/19/EG относно износени електрически и електронни уреди и отразяването й в националното законодателство износените електроуреди следва да се събират отделно и да се предават за рециклиране според изискванията за опазване на околната среда - за това указва символът

тогава когато трябва да бъдат унищожени

• Измерено в съответствие с EN 62841, нивото на звуковото налягане на този инструмент е 100,0 dB(A), а нивото на звуковата мощност е 109,5 dB(A) (неопределеност K = 3 dB)

• Нивото на емисия на шум е измерено в съответствие със стандартизирания тест, определен в EN 62841; то може да се използва за сравнение на един инструмент с друг и като предварителна оценка на подлагането на шум при използването на инструмента за посочените приложения - използването на инструмента за различни от тези приложения или с други, или лошо поддържани аксесоари може значително да повиши нивото на което сте подложени - периодите от време, когато инструмента е изключен или съответно включен, но с него не се работи в момента могат значително да намалят нивото на което сте подложени

- ако е необходимо, регулирайте 90° ориентирането на предпазителя както следва:

2. регулирайте предпазителя, докато се получи

пълен контакт на диска и предпазителя с перпендикуляра

• Специални детайли - винаги поддържайте свободните краища на дълги

- уверете се, че заоблени или кръгли детайли са обезопасени специално срещу изплъзване

- не може да има хлабина по линията на рязане между детайла и предпазителя или таблата на

- ако е нужно, изгответе спомагателна планка; отворите в плъзгащата преграда трябва да се използват за закрепване на спомагателната планка

! спомагателната планка може да се използва само при рязане от 0°

• За работа с подови формования може да се използва

• Винаги обръщайте добрата страна на обработвания детайл надолу, за да осигурите минимално отцепване на трески

• Използвайте само остри режещи дискове от подходящ тип - качеството на рязане се подобрява при по-голям брой на зъбите - режещи дискове с карбиден връх остават остри до 30 пъти по-дълго време от обикновените режещи

• Винаги поддържайте инструмента и шнура чисти (специално вентилиращите прорези на задния край на корпуса на двигателя)

• Разработете редовна проверка за гарантиране на това, че долният протектор работи правилно. Почистете долния протектор от натрупани стърготини с мокър парцал. ! преди почистване изключете щепсела - повдигнете долния протектор до напълно отворена позиция и го освободете; ако той не се затвори незабавно и напълно, трябва да се провери от център за следпродажбено обслужване за електроинструменти на SKIL

• Почиствайте режещия диск непосредствено след употреба (особено от смола и лепило) ! по време на употреба, режещият диск става много горещ; не го докосвайте докато не изстине напълно

• Замена на сечилата на пилата
