BRUKSANVISNING 1310 AA SKIL

• Kontroll/justering av 90^ bladrikting ②

! drag ur stickkontakten

Kap- og geringsav 1310

INLEDNING

Gem alle advarsler og instruktioner til senere brug.

monter stovposen H/stovsugeren som vist

• udlo spindellaseknappen AM
• fjern flange AP og savklinge

Kapp- og gjæringsssag med glideskinne

1310

INTRODUKSJON

• Dette verktøyet skal brukes som en stasjonær maskin for á sage langsgaende og tverrgaende snitt i tre, samt til gjaering (horizontal gjaeringsvinkel på -47° til +47° og vertical skråvinkel på 0° til 45° er mulig)
  Les og ta vare pa donne brukerveiledningen ②
• Dette verktøyet er/DDke beregnet paa profesjonell bruk
• Verktøyet mA kun brukes när det er riktig og fullstendig montert (vær klar over at Skil ikke kan holdes ansvarlig for verktøyskader og/eller personskader som oppstar som en følge av uruktig montering av verktøyet)

TEKNISKE DATA①

VERKTOYELEMENTER ⑧

A Underskjerm
B Bryterhandtak
C Lasepinne for transport
D Ovre vern
E Transporthandtak
F Monteringshull
G Stottefot
H Stovpose
J Stovport
K Forlengelsesstenger
L Knotter for lasing av forlengelsessestenger
M Klemme for festing av arbeidsstykke
N Stottehull
P Knott til festing av klemme
Q Knott til justering av klemme
R Klemspak
S Anlegg
T Sekskantskruer for justering av anlegg (2x)
U Laseknott (skravinkler)
V Skravinkel-indikator
W Skrue for justering av skravinkel (hoyre)
X Skrue for justering av skravinkel (venstre)
Y Justeringsskrue for laser
Z Laserlys
AA Pá/av-bryter laser
AB Lasehendel (gjaeringsvinkler)
AC Utlserhandtak for gjaering
AD Gjaeringsvinkel-indikator
AE Laseknott for skyveenhet
AF Av/pa bryter
AG Sikkherhetschendel
AH Begrenser for skjaeredybde
AI Dybdestopp
AJ Dybdestoppmutter
AK Sekskantnokkel
AL Oppbevaring for seskantnokkel
AM Spindellaseknapp
AN Dekkplateskrue
AO Bladbolt
AP Flens

AQ Bordinnsats

AR Stovdeflektor

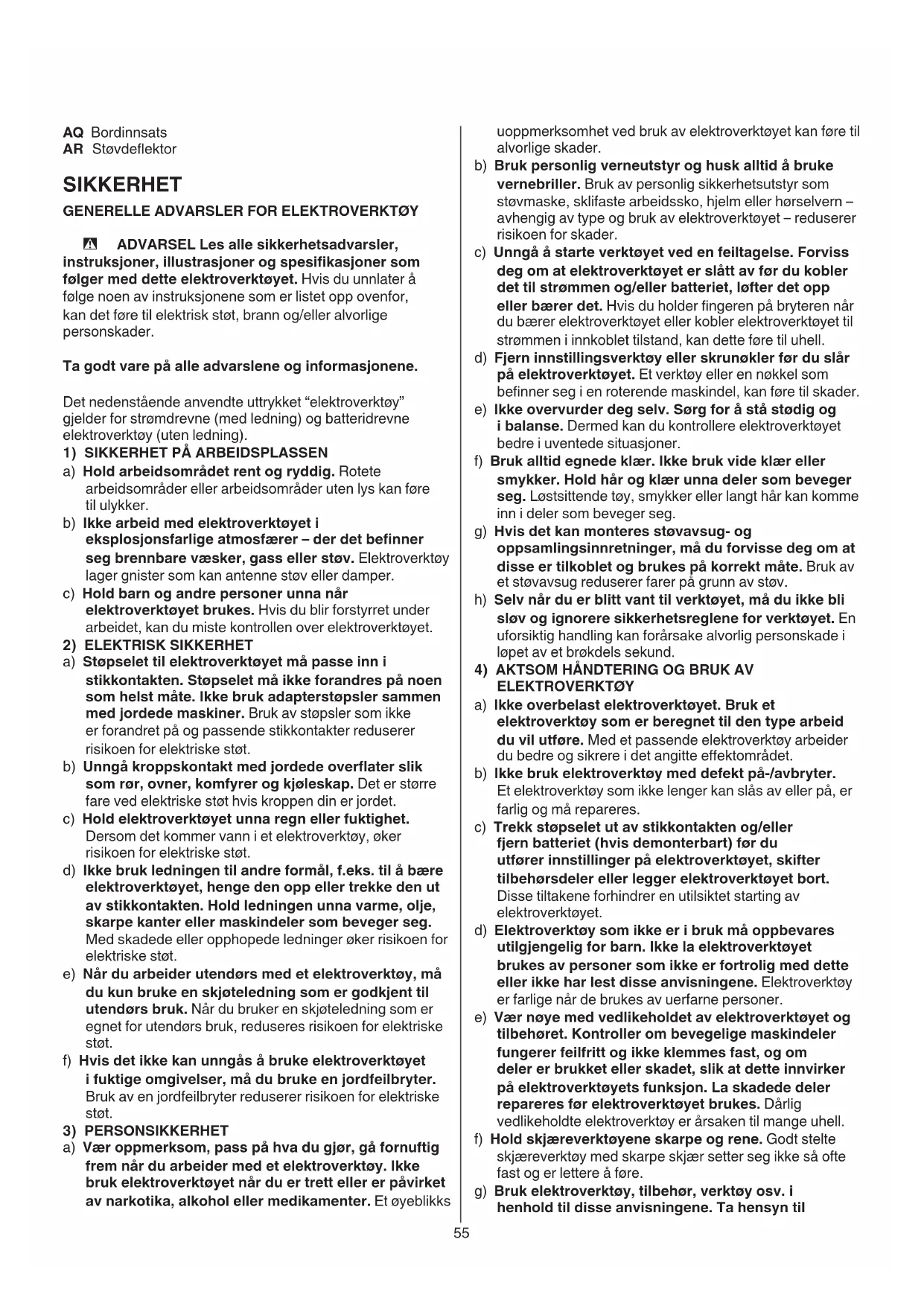

SIKKERHET

GENERELLE ADVARSLER FOR ELEKTROVERKTÖY

ADVARSEL Les alle sikkerhetsadvorsler, instruksjoner, illustrasjoner og spesifikasjoner som folger med dette elektroverktøyet. Hvis du unnlater Å folge noen av instruksjonene som er listet opp ovenfor, kan det.fore til elektrisk støt, brann og/eller alvorlige personskader.

Ta godt vare pa alle advarslene og informasjonene.

Det nedenstaende anvendte uttrykket "eletroverktoy" gjelder for strømdrevne (med ledning) og batteridrevne elektroverktoy (uten ledning).

b) Ikke arbeid med elektroverktoyet i eksplosjonsfarlige atmosfærer - der det befinner seg brenbare vasker, gass erler stov. Elektroverktoylager gnister som kan antennene stov erller damper.

c) Hold barn og andre personer unna nár elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

2) ELEKTRISK SIKKERHET

a) Stöpselet til elektroverktøyet på passerinn i stikkontakten. Stöpselet pågressive forandres på noen som helst på. IkkeBrukadapterstopsler sammen med jordede maskiner. Bruk av stopsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.

b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjoleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet.

c) Hold elektroverktøyet unna regn eller fuktigkeit. Dersom detkommen vann i et elektroverktøy, øker risikoen for elektriske støt.

d) Ikke bruk ledningen til andre formål, f.eks. til a bare elektroverktøyet, henge den opp eller trekke den ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter ell er maskindeler som beveger seg. Med skadede ell opphopede ledninger oker risikoen for elektriske støt.

e) Nár du arbeider utendørs med et elektroverktóy, má du kun bruke en skjoteledning som er godkjent til utendørs bruk. Nár du bruker en skjoteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske stot.

f) Hvis det ikke kan unngås Å bruke elektroverktøyet i fuktige omgivelser, ma du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

3) PERSONSIKKERHET

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem när du arbeider med et elektroverktøy. Ikke bruk elektroverktøyet när du er trett eller er pavirket av narkotika, alkohol eller medikamenteer. Et øyeblinkks

4) AKTSOM HändTERING OG BRUK AV ELEKTROVERKTÖY

uoppmerksomhet ved bruk av elektroverktoyet kan fore til alvorlige skader.
b) Bruk personlig verneutstyr og husk alltid a bruke vernebriller. Bruk av personlig sikkerhetsutstyr som stovmaske, skilaste arbeidssko, hjelm eller horselvern - avhengig av type ogBruk av elektroverktoyet - reduserer risikoen for skader.
c) Unngå Å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slätt av För du kobler det til strømmen og/eller batteriet, lfter det opp eller bærer det. Hvis du holder fingeren på bryteren när du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen iinnkoblet tilstand, kan dette fore til uhell.
d) Fjern innstillingsverktoy aller skrunokler for du slar pa elektroverktoyet. Et verktoy aller en nokkel som befinner seg i en roterende maskindel, kan fore til skader.
e) Ikke overvurder deg selv. Sørg for á stå stødig og i balanse. Dermen kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
f) Bruk alltid egnede klær. IkkeBruk vide klær ellersmykker.Hold h\r og klær unna deler som bevegerseg.Lostsittende toy, smykker eller langt har kan kommeinn i deler som beveger seg.
g) Hvis det kan monteres stovavsug- og oppsmilingsinnretninger, ma du forvisse deg om at disse er tilkoblet og brukes pa korrekt mate. Bruk av et stovavsug reduserer farer pa grunn av stov.
h) Selv nár du er blittvant til verktøyet, ma du ikke blislov og ignorerere sikkerhetsreglene for verktøyet. Enuforsiktig handling kan forarsake alvorlig personskade i Iopet av et brokdels sekund.
a) Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
b) Ikke bruk elektroverktoy med defekt pa-/avbryter. Et elektroverktoy som ikke longer kan slås av eller pa, er farlig og ma repareres.
c) Trekk stopselet ut av stikkontakten og/eller fjern batteriet (hvis demonterbart) for du utfører innstillinger på elektroverktøyet, skifter tilbehorsdeler eller legger elektroverktøyet bort. Disse tiltakene forbindreren utilsiktet starting av elektroverktøyet.
d) Elektroverktøy som ikke er i bruk på oppbevares utilgjengelig for barn. Ikke la elektroverktøyet brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisingene. Elektroverktøy er farlige när de brukes av uerfarne personer.
e) Vær nøye med vedlikeholdet av elektroverktøyet og tilbehoret. Kontroller om bevegelige maskindeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slick at dette innvirker på elektroverktøyets funksjon. La skadede deler repareres for elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er ørsaken til mange uhell.
f) Hold skjaereverktoyene skarpe og rene. Godt stelte skjaereverktoy med skarpe skjaer setter seg ikke sa ofte fast og er lettere Å före.
g) Bruk elektroverktoy, tilbehør, verktoy osv. i henhold til disse anvisingene. Ta hensyn til

arbeidsforholdene og arbeidet som skal utfores.

Bruk av elektroverktoy til andre formal enn det som er angitt kan fore til farlige situasjoner.

h) Hold handtak og gripeflater torre, rene og uten olje eller fett. Glatte handtak og gripeflater hindrer sikker handtering og styring av verktoyet i uventede situasjoner.
5) SERVICE
a) Maskinen din skal alltid kun repareres av kvalifisert fagpersonale og kun med originale resvedeler. Slik opprettholdes elektroverktoyets sikkerhet.

SIKKERHETSANVISNINGER FOR GJAERINGSSAG

Gjeringssager er tiltenkt a kutte ved ellerprodukter som er lik ved, de kan ikke brukes med slipende kuttehjull for kutting laget for a kutte jernholdige materialer slick som jernstanger aller pigger m.m. Slapestov kan fore til at bevegende deler, sik som det nedre vernet, blokkeres. Gnister fra slipende kutting forbrenner det nedre vernet, innsatsen og andre plastdeler.
- Bruk klemmer til Å stotte arbeidsstykket der det er mulig. Hvis arbeidsstykket stottes med händen, ma du alltid holde händen minst 100 mm unna hver side av sagbladet. Ikke bruk dette sagen til Å kutte deler som er for små til kunne holdes med klemmer eller händen Hvis händen er for nært sagbladet, er det økt fare for persorskader fra kontakt med sagbladet.
- Arbeidsstykket mä vare stasjønært og vare klemt ell er hold bade mot anlegget og bordet. Ikke mat arbeidsstykket inn mot bladet eller kutt «frihänd» på noen mæte LøseEll bevegende arbeidsstykker kan kastes med høy hastighet og fore til personskader.
- Trykk sagen gjennom arbeidsstykket. Ikke dra sagen gjennom arbeidsstykket. For a lage et kutt, loft saghodet og dra det ut over arbeidsstykket uten a kutte, start motoren, trykk saghodet ned og trykk sagen gjennom arbeidsstykket Ved kutting pa trekkslaget er det storre fare for at sagen trekkes opp pa arbeidsstykket, dette kan kaste sagbladaggregatet motBrukeren med stor kraft.
- Kryss aldri handen over den tiltenkte kuttelinjen, enten foran eller bak sagbladet Stotte av arbeidsstykket «overkryss» dvs. holde arbeidsstykket til høyre av sagbladet med venstre handen eller omvendt er meget farlig.
- Mens bladet roterer skal du/DDRErekke hendene bak anlegget naermere enn 100 mm fra begge sider av sagbladet for fjerne trebiter erer av en hvilken som helst annen grunn Avstanden fra det roterende bladet og handen din er gjerne icke apenbar og du kan fa alvorlige skader.
- Inspiser arbeidsstykket før du kutter Hvis arbeidsstykket er buet eller vridd, skal du sette det i klemme med utsiden av bucken mot anlegget. Sorg alltid for at det ikke er mellomrom mellom arbeidsstykket, anlegget og bordet langus kuttelinjen Bøyde eller vridde arbeidsstykker kan vri eller bevege seg og kan.fore til binding på det roterende sagbladet under kutting. Arbeidsstykket skalære uten spikker eller fremmedlegemer.
- Ikke bruk sagen til bordet er ryddet for verktoy, trebiter m.m. bare arbeidsstykket skal vare pa bordet Små biter med rusk,lose trebiter aller andre gjenstander som kommer i kontakt med det roterende bladet, kan kastes ut med stør hastighet.

• Kutt bare att arbeidsstykket om gangen Flere arbeidsstykket stablet opp pa hverandre kan ikke klemmes eller holdes godt nok og kan binde pa bladet eller bevege seg mens du kutter.
• Sorg for at gjæringsssagen er montert eller plasserten en jevn, fast arbeidsoverflate for bruk. En jevn og fast arbeidsoverflate reduserer risikoen for at gjæringsssagen blir ustabil.
• Planegg arbeidet! Hver gang du endrer vinkelen eller innstillingen for gjæringsvinkelen, skal du se erter at det justerbare anlegget er innstilt sik at arbeidsstykket stottes skikkelig og at det ikkekommen i kontakt med bladet eller anlegget Uten Å slå verktøyet «PÅ» og uten et arbeidsstykket på bordet, beveg sagen gjennom et kompletts simulert kutt for Å sjekke at det er ingen hindringer eller fare for Å kutte anlegget.
• For et arbeidsstykke som er bredere eller lengre enn bordoverflaten skal du gi tilstrekkelig stotte, sik som bordforlengelser, sagbukk osv. Arbeidsstykker som er bredere eller lengre enn bordet til gjaeringssagen kan velte hvis de/DDke er tilstrekkelig stottet. Hvis delen som kuttes av uller arbeidsstykket velter, kan det Iofte det Øvre vernet uller det kan kastes av det roterende bladet.
• Ikke bruk en annen person som erstatning for en bordforlengelse aller som ekstra stotte Ustabil stotte for arbeidsstykket kan fore til at bladet bindes eller at arbeidsstykket beveger seg under kutting, og dra deg og din medhjelper inn i det roterende bladet.
• Delen som kuttes av skal ikke på noen@mæte skyves eller trykkes inn mot det roterende sagbladet hvisdet klemmes inn, dvs. ved bruk av lengdestopp, kan delen som kuttes av kile seg mot bladet og kastes ut med stor kraft.
• Bruk alltid en klemme eller annen feste utformet til ä gi skikkelig stotte til runde materialer, sik som stenger eller rør Stenger har en tendens til Å rulle mens de kutte, det kan fore til at bladet biter og drar arbeidsstykket ogalanden inn mot bladet.
• La bladet mä full hastighet för det har kontakt med arbeidsstykket Dette reduserer risikoen for at arbeidsstykket kastes.
• Hvis arbeidsstykket eller bladet kiles fast, skal du slå gjæringsssagen av. Vent til alle bevegende deler er stoppet helt og frakoble støpselet fra stikkontakten og/eller ta ut batteripakken. Fjern deretter det fastkilte arbeidsstykket Forsetter du Å sage med et fastkilt arbeidsstykket kan fore til at man mister kontroll eller skader gjæringsssagen.
• Etter kuttet er fertig, slipp bryteren, hold saghodet nede og vent til bladet stopper fdo tur fjerner den avkutte delen Det er farlig a fore handen i nærhen til et blad som fremdeles roterer.
• Hold godt fast i handtaket nar du kutter et ufullstendig kutt eller nar du slipper bryteren for saghodet er helt nede Nedbremsingen av sagen kan fore til at sagbladet plutselig trekkes nedover, dette foren til risiko for personskade.

EKSTRA SIKKERHETSANVISNINGER

Innkoblinger forer til korte spenningsreduksjoner; ved ungustige nettvilkar kan det oppsta forstyrelser pa andre apparater (ved nettimpedanser pa mindre enn 0,464 Ohm forventes det ingen forstyrelser); hvis De onsker ytterligere klargjorelse,kontakt vennligst din lokale el leverandor myndighet

GENERELL

• Verktøyet skal bare brukes til raging av tre
• Sjekk alltid at tilførst spennen er den samme som oppgitt pa verktoyets merkeplate
• Ikke stå på verktøyet eller dets stativ Det kan oppstå alvorlige personskader hvis verktøyet velter eller hvis mankommen ved uhell i kontakt med kutteverktøyet. Ikke lagre materialer på erller iærhen av verktøyet, sik at det ikke er不同程度en utøgitet.
• Ta alltid ut kontakten for du foranderin stillinger på sagen ell er skifter tilbehør
• Stopselet skal alltid plugges ut av stikkontakten for gjæringsssagen Transporteres Plugg ut, senk saghodet og las det pa plass. Bruk barehandtaket og utsparingen til handen i bunnen av sagen.
• Ikke forlat verktøyet før det er stoppet helt opp
• Nár du kutter arbeidsstykker med uregelmessig fasong,skal du planlegge arbeidet sik at det ikke skhir, klemmer bladet og slites ut av=händen
• Verktøyet må ikke brukes av personer under 16 År
• Dette verktøyet er/DDke beregnet for vannsaging BRUK
• Nár verktóyet skal brukes utendørs, má det kuples til en feilstrømbryter (FI) feilstrømbryter som vil kople ut på 30 mA maksimum; det skal ögså bare brukes skjøteledninger som er beregnet forbruk utendørs og som er utstyrt med sprutsikker stikkontakt

FOR BRUK

• Bruk helt utrullet og sikker skjoteledning med en kapasitet på 16 A
• Bruk beskyttelsessbriller, horselsvern, og beskyttelseshansker
• Stov fra materialer som blyholdig maling, visse tresorter, mineraler og metall kan vare skadelig (kontakt med ell er inhalering av stov kan gi allergiske reaksjoner og/ eller sykdommer i andedrettsorganene for brukeren ell er personer i nærhen); bruk stovmaske og arbeid med stovfjerningsutstyr nar det er mulig
• Visse typer stov er klassifisert som kreftfremkallende (som f.eks. stav fra eik og bok), spesielt sammen med tilsetningsstoffer trebehandling; bruk stovmaske og arbeid med stovfjerningsutstyr när det er mulig
• Følg de nasjonale krav, nár det gjelder stov for de materialer du onsker á arbeide med
• Ikke bearbeid asbestholdig material (asbest kan fremkalle kreft)
• Bruk aldri verktøyet uten det originale beskyttelsessystemet
• Kontroller alltid sikkerhetsdekselet for bruk
• Ikke bruk sagen hvis ikke sikkerhetsdekselet beveger seg fritt og lukker umiddelbart
• Sikkerhetsdekselet må aldri klemmes eller bindes fast i äpen posisjon
• Bruk aldri verktøyet uten bordinnsats; skift bordinnsatsen hvis den er ødelagt eller slitt
• Rydd unna alle hindringer i arbeidsomraret for du begyninger a sage
• Unngå skade pga. skruer, spiker eller andre elementer i arbeidsstykket; fjernes for man starter jobben

TILBEHOR

• Bruk aldri slime-/kappeskiver til dette verktøyet

• SKIL kan kun garantere et feilritt verktoy dersom riktig tilbehør brukes, som leveres fra SKIL-forhandleren pa stedet

• For montering og bruk av ilke-originalt SKIL tilbehør, henvises det til brukerveiledning fra aktuell produsent

• Bruk kun sagblad som tilsvarer de tekniske dataene som er angitt i denen bruksanvisingen og som er kontrollert fj. EN 847-1 og tilsvarende markert
• Bruk kun tilbehör med et godkjent turtall som er minst like hýyt som verktøyets hóyeste tomgangsturtall
• Bruk aldri sagblader av HSS (stål)
• Bruk aldri skjevt, deformert aller slovt sagblad
• Bruk bare sagblader med hulldiameter som passer til spindelen uten dødgang; bruk aldri reduksjoner uller adaptere for a montere et sagblad med stort hull
• Beskytt tilbehoret mot slag, stot og fett UNDER BRUK
• Ikke bruk makt på verktøyet (før verktøyetlett og kontinuerlig for unngå overoppheting av bladspissene, og ved kutting av plast, smelting av plastmaterialialet)
• Hold fingre, hender og armer unna det roterende sagbladet
• Hvis sagbladet blir sittende fast, ma du straks sla av verktoyet og trekke ut stopselet; forst deretter fjerner du arbeidsstykket
• Ved fastkjöring eller ved elektriske/mekaniske problemer, slå Øyeblikelig av bryteren og dra ut stopslet
• Hvis kabelen skades eller kappes under arbeid ma kabelen ikke berøres, men stopselet straks trekkes ut
• Verktøyet skal aldri brukes hvis ledningen er skadet. Det ma byttes ut med en spezialledning tilgjengelig via serviceavdelingen.

LASERSTRÄLING

• Rett aldri laserstrålen mot personer eller dyr, og se ikke selvrettinnidenirekteellreflekterte laserstrålen (det kan fore til blending,uhell og oyeskader)
• Ved øyekontakt med laserstralen møyet lukkes bevisst og hodet straks beveiges bort fra stralen
• Det må ikke gjores endringer på laserutstyret
• Ikke seinn i laserstrålen (laserstråling)
• Ikke bruk noen som helst forstorprende optisk anordning (som f.eks. forstorpelsglass, teleskop eller kikkert) til a se laserstrålen
• Ikke bruk verktoyet i nærheten av brannfarlig væske, gass eller støv
• Ikke bruk verktøyet hvis det er barn iærheten
• Skift ikke ut den installerte laseren med en annen lasertype

ETTER BRUK

• Etter at verktøyet er slätt av, prov aldri Å stoppe tilbehorets rotasjonen med bruk av sideveis kraft
• Avsagde biter og andre deler av arbeidsstykket ma ikke fjernes fra skjæereområdet før alle bevegende deler står helt stille
• sagbladet blir svært varmt under bruk; ikke ta på det førdet er avkjolt
• Verktøyet skal oppbevares innendørs på et tør sted hvor det er låstinne og erutilgengelig for barn

FORKLARING AV SYMBOLER PÄ VERKTÖY

② Les instruksjonsboken f#r bruk
③ Bruk beskyttelsesbriller og horselsvern
④ Fareomrade! Ingen-hender-sone. Hold hendene, fingrene ellermene unna dette omradet.
⑤ Dobbeltisolert (ikke nadvendig med jordingsleder)
Kast aldri elektroverktoy og batterier i husholdningsavfallet
⑦ Laserstråling / Ikke seinn i stralen / Laserprodukt klasse 2

BRUK

• Montering

monter transporthandtaket med 2 bolter ved bruk av en sekskantnokkel AK

monter laseknotten for gjaering AB inni forsiden av bordet 10

Transport/arbeids-posisjon

For a frigjore verktoyet (arbeids-posisjon)

trykk handtaket B nedover med en hand med du drar ut lasepinnen C med den andre handen 11a

• for verktoyhodet sakte oppover

• lösne laseknotten for a sage med skyvebevegelse AE ⑪b

For a sikre verktoyet (transport-posisjon)

• skyv verktoyarmen til stoppen i retning mot anlegget, S og stram til laseknotten AE(11)c

• sett skravinkel til 0^ (se Sette skravinkel)

• sett gjaeringsvinkel to 45^ venstre eller høyre (se Stilleinn gjaeringsvinkel)

trykk handtaket B nedover med en hand mens lasepinnen trykkes inn C med den andre handen

• kveilSAMEN strmledningen

• bruk transporthandtaket E til a bare verktoyet ①d

• alternativek an du bruke sidehandtakene til a bare verktoyet 1e

• Montering av verktøyet på arbeidsflaten (12)

! for à oppnà sikker bruk skal verktøyet alltid monteres på en flat og stabil arbeidsflate (f.eks. arbeidsbenk)

• brisk 4 monteringshull F og fest verktoyet til arbeidsflaten med egnede skruer

• det er ogsa mulig Å klemme verktøyet til arbeidsflaten med skrutvinger

• du kan justere hoyden på stottefoten for Å G stabilisere verktøyet

• alternatively kan verktøyet monteres på stativet til engjæringsssag

• bruk knottene L for a stramme til forlengelsestengene K (på en av sidene til verktøyet)

lengden til forlengelsessestengene K kan justeres trinnlost fra minimum to maksimum

• Oppspenning av arbeidsstykket 15

• ikke bruk arbeidsstykker som er for små til klemmen

• for maksimale dimensjoner på arbeidsstykket, bruk tabellen 16 som reference

• fest den monterte klemmen til hullet N med knotten P (på en av sidene til verktøyet)

• Bruk 1 til 2 sporene; for arbeidsstykker med tykkelse opptil 4cm og arbeidsstykker over 4cm

• press arbeidsstykker kraftig mot anlegget S

• spake til á lase opp R

• tilpass klemmen til arbeidsstykket

• klem arbeidsstykket godt fast ved Å bruke lasespaken R

! til noen skrakant- og gjæringskombinasjoner,
eller avhengig av storrelsen til arbeidsstykket,
kan det,vare nodvendig a bruke kommersielt
tilgjengelige skruklemmer i stedet for klemmer til
arbeidsstykket

• Innstilling av gjaeringsvinkler ⑦

• lösne lasehandtaket AB

-trykkpàutloserhandtaketAC

• vri sagbordet mot hoyre eller venstre og innstill onsket gjaeringsvinkel (fra 0^ til 47^ ) ved hjelp av indikatoren AD

• utloesspaken AC

• stram til lasehandtaket AB (ikke stram til händtaket for mye)

• for rask og noyaktig innstilling av vanlige gjaeringsvinkler (0^,15^,22,5^,31,6^,45^) klikker utloserspaken for gjaeringsvinkelen inn i de korrespondenderende hakkene

• Innstilling av skravinkler 18

• Iøsne Iåseknotten med tre bein U8b

• sving saghodet til venstre inntil skravinkel-indikatoren V peker mot onsket skravinkel

hold saghedet i donne posisjonen og stram knotten U

• Sammensatte kutt 19

• sammensatte kutt krever innstilling av bade gjaeringsvinkel og skravinkel

!kke betjen sagen i noen gjærings- og skrakantkombinasjoner, da dette kan fore til forstyrelser mellom de skyvende og stillestående deler av sagen eller mellom de skyvende deler og arbeidsstykket

Saging uten skyvebevegelse (sma arbeidsstykker)

• Iøsne Iåseknotten AE hvis den er strammet

• skyv saghodet til stoppen i retning mot anlegget, S og stram til laseknotten pa nytt AE

! Unnlatelse av a lase mekanismen kan fore til at bladet plutselig klatre opp pa arbeidsstykket og tvinge seg mot deg

• sett verktoyet i arbeidsposisjon

! sorg for at arbeidsstykker er godt fastklemt mot sagbladet og anslaget S

• slå pa verktøyet ved á frigjøre låsen AG og dra ut hovedbryteren AF ②

!/DD kryss armene nár du bruker saghodet2 a

• sag gjennom arbeidsstykket med en jev n bevegelse

! verktøyet ma ha nadd maks. hastighet for sagbladetkommen i kontakt med arbeidsstykket

• Ikke trekk sagen gjennom arbeidsstykket

• lösne laseknotten AE hvis den er strammet

! sorg for at arbeidsstykket er godt fastklemt mot sagbladet og anslaget S

• dra verktoyarmen sá langt vekk fra anlegget S fat sagbladetkommen foran arbeidsstykket

• slå på verktøyet ved Å trykke inn sikkerhetsspaken AG og dra ut hovedbryteren AF (22)

!/DD kryss armene nár du bruker saghodet2a

• skyv verktoyarmen i retning mot anlegget S og sag
  gjennom arbeidsstykket med en jevn bevegelse 23

! verktøyet ma ha nadd maks. hastighet for sagbladetkommen i kontakt med arbeidsstykket

I hiatus det nedre vernet ikke apnes automatisk, som kan skje under visse forhold (f.eks. et arbeidsstykke er nesten ved maksimum kapasitet), ma du kanskjeapore vernet manuelt ②b

• slá av verktóyet ved á slippe bryteren AF

• vent til sagbladet har stoppet helt opp før du forer saghodet sakte oppover

Sagespor 24

• still inn onsket dybde med dybdestoppen, AH og Iås den fast ved á trekke til mutteren AJ

• et avstandstykk i tre skal legges mellom arbeidsstykker og anlegget for konsekvent dybde over hele sporets lengde

I viktig a unngå at sagbladet kan bli sittende fast i arbeidsstykket

! trekk ut stopselet av stikkontakten

• ta frem sekskantnokkelen AK fra oppbevaring AL

• hold vernet A i Åpen posisjon

• Iøsne skruen til dekselplaten AN (ikke skru skruen helt ut) 25a

-drei vernet A heltbakoveb

• trykk på spindellåseknappen AM og hold den\ inne mens du fjerner bladbolten AO ved à drie\ seskantnøkkelen AK MED URVISEREN (= samme vei\ som pilen på sagbladet)

! vent med Å trykke på spindellåsknappen AM til verktøyet har stanset og er i ro

• slipp spindelläsknappen AM

• fjern flensen AP og sagbladet

! skift sagbladet sik at bladets tenner og pilen på bladet peker samme vei som pilen på sikkerhetsdekselet A

monterfensenAR5c

trykk pa spindellasknappen AM og hold deninne mens du strammer bladbolten ved a vri sekskantnokkelen 1/8 omdreining AK MOT URVISEREN mer enn trukket til for hand (sikrer at sagbladet slipper hvis det moter for stor motstand og reduserer derfor overbelastning av motoren og tilbakeslag)

• stram dekkplateskruen AN

• Skifting av bordinnsats AQ 26

Skift en odelagt eller slittbordinnsats sik:

! trekk ut stopselet av stikkontakten

• ta frem sekskantnokkelen AK fra oppbevaring AL

• fjern alle 6 skruer som vist

• fjern den gamle bordinnsatsen ved á lófte den foran og trekke den helt ut

• monter ny bordinnsats

! stram de 6 skruene grundig

• Kontroll/justering av 90^ innretting av bladet ②

! trekk ut stopselet av stikkontakten

• drei sagbordet til gjaeringsposisjonen 0^ og las det

• sett saghodet til skråposision 0^

• senk saghodet og las den

• bruk en vinkelhake og kontroller at vinkelen mellom bladet og bordet er 90^

• om nødvendig justeres bladets 90^ innretting sik:

• Iøsne knotten som har tre knaster U

• juster skruen W med bladnokkel 10 (ikke levert som standard)
• kontroller på nytt med en gjaeringsvinkel

• tilbakestill skråkant-indikator V til 0^

• Kontroll/justering av 45^ innretting av bladet 28

! trekk ut stopselet av stikkontakten

• drei sagbordet til gjaeringsposisjonen 0^ og las det
• Iøsne knotten som har tre knaster U
• sving saghodet mot venstre
• bruk en vinkelhake og kontroller at vinkelen mellom bladet og bordet er 45^
• kontroller at skråvinkel-indikatoren V er på 45^ merket

• om nødvendig justeres bladets 45^ innretting sik:

• juster skruen X med bladnokkel 10 (ikke levert som standard)

• kontroller med en gjaeringsvinkel

• Kontroll/justering av 90^ innretting av anlegget 29

! trekk ut stopselet av stikkontakten

• drei sagbordet til gjaeringsposisjonen 0^ og las det
• senk saghodet og las den
• kontroller ved hjelp av en vinkelhake at vinkelen mellom bladet og anlegget S er 90^ (pass pa at vinkelhaken bererer selve sagbladet og ikke tennene) 29a

• om nødvendig justeres anleggets 90^ innretting sik:

• Iøsne 2 sekskantskruer T(29)b

• juster anlegget sik at bladet og anlegget har full kontakt med vinkelhaken
• stram 2 sekskantskruer T
• tilbakestill gjaerings-indikator til 0^ c

BRUKERTIPS

• Spesielle arbeidsstykker

• de fri endene på lange arbeidsstykker på alltid støttes 30

• sorg for at buede aller runde arbeidsstykker sikres ekstra godt mot a lnsne 31
• ved skjaerlinjen ma det ikke�� apning mellom arbeidsstykket og anlegget aller sagbordet
• om nødvendig, lag et ekstra anlegg. Hullene i skyveanlegget skal brukes til a feste det ekstra anlegget 32

! det ekstra anlegget kan bare brukes ved 0^ skrakant

• Ved arbeid med gulvlister kan illustrjasjon ③ 3 brukes som reference

• Legg alltid den pene siden av arbeidsstykket ned for a forsikre deg om minimum splintring av materialet

• Bruk alltid skarpe sagblader av riktig type

• kvaliteten på sagingen økes med antall tenner på sagbladet

• hardsmetall-blader har 30 ganger lengre levetid enn vanlige blader

• Hold alltid verktøyet og ledningen ren (spesielt ventilasjonshullene på baksiden av motorhuset)
• Utfor regelmessige kontroller for a vare sikker pà at det nedre vernet virker som det skal. Rengjør det nedre vernet for sagflis med bruk av en fuktig klut.

! dra ut stopselet for rengjoring

• Ieft det nedre vernet til helt apen posisjon og slip det.
  Hvis det ikke lukker helt med en gang, skal det sjekkes av et service senter for SKIL-elektroverktøy

• Rengjør sagblad straks etter bruk (spesielt for kvae og lim)

! sagbladet blir svert varmt under bruk; ikke ta pa det for det er avkjolt

• Rengjor laserlyset AC med en myk kost etter haver bruk sik at god synlighet av laserlinjen opprettholdes (sorg for at du ikke endrer innstillingen til laseren)
  Hvis elektroverktoyet til tross for omhyggelige produksjons- og kontrollmetoder en gang skulle svikte, ma reparasjonen utfores av et autorisert serviceverksted for SKIL-electroverktoy

• send verktøyet i montert tilstand sammen med kjopebevis til forhandleren eller nærmeste SKIL servicesenter (adresser liksom service diagram av verktøyet finner du på www.skil.com)

Vær klar over at skade som skyldes overbelastning eller feilbehandling av verktøyet ikke dekker av garantien (for SKIL garantibetingelser se www.skil.com uller spør din forhandler)

MILJ0

Kast aldri elektroverktoy, batterier, tilbehör og emballasje i husholdningsavfallet (kun for EU-land)

• i henhold til EU-direktiv 2012/19/EF om kasserte elektriske og elektroniskeprodukter og direktivets iverksetting i nasjonal rett, ma elektroverktøy som/DDI Ienger skal brukes, samles separat og returneres til et miljovennlig gjenvinningsanlegg

• symbolet er patrykt som en paminnelse nár utskiftning er nødvendig

STOY

Malt i samsvar med EN 62841 lydtrykknivæt av dette verktøyet er 100,0 dB(A) og lydstyrkenivæt 109,5 dB(A) (usikkerhet K = 3 dB)
- Stoyutslippet har blitt malt i samsvar med en standardisert test gitti EN 62841. Det kan brukes til a salleigne ett verktoy med ett annet og til forelbig vurdering av utsettelse til stoy nar verktoyet brukes til de nevnte bruksformal

bru k av verktoyet til andre oppgaver, ell er med annet.
eller mangelfullt vedlikeholdt utstyr, kan gi en vesentlig
okning av eksponeringsnivæt
