GEBRUIKSAANWIJZING 1310 AA SKIL

ORIGINELE GEBRUIKSAANWIJZING

EU-conformiteitsverklaring Telescopische verstekzaag Productnummer Wij verklaren op eigen verantwoordelijkheid dat de genoemde producten voldoen aan alle desbetreende bepalingen van de hierna genoemde richtlijnen en verordeningen en overeenstemmen met de volgende normen. Technisch dossier bij:

- gebogenes oder rundes Sägegut muss besonders gegen Wegrutschen gesichert werden c35 W Schroef voor afstellen afschuinhoek (rechts) X Schroef voor afstellen afschuinhoek (links) Y Instelschroef laser Z Laserlicht AA Aan/uit schakelaar van laser AB Vergrendelingshendel (verstekhoeken) AC Hendel voor vrijgave pal verstekhoek AD Indicator verstekhoek AE Vergrendelingsknop voor schuinrichting AF Aan/uit schakelaar AG Veiligheidshendel AH Begrenzer zaagdiepte AI Diepte-aanslag AJ Moer diepte-aanslag AK Zeskantsleutel AL Opbergplaats voor zeskantsleutel AM Asvergrendelknop AN Schroef van afdekking AO Zaagbladbout AP Flens AQ Tafelinzet AR Stofdeector VEILIGHEID

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR

ELEKTRISCHE GEREEDSCHAPPEN - WAARSCHUWING Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen en specicaties die met dit elektrische gereedschap zijn meegeleverd. Het niet volgen van alle hieronder genoemde instructies kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik. Het in de waarschuwingen gebruikte begrip “elektrisch gereedschap” heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) VEILIGHEID VAN DE WERKOMGEVING

a) Houd uw werkomgeving schoon en opgeruimd. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden. b) Werk met het gereedschap niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoen, gassen of stof bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking kunnen brengen. c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) ELEKTRISCHE VEILIGHEID

a) De aansluitstekker van het gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. - hieran soll Sie Symbol

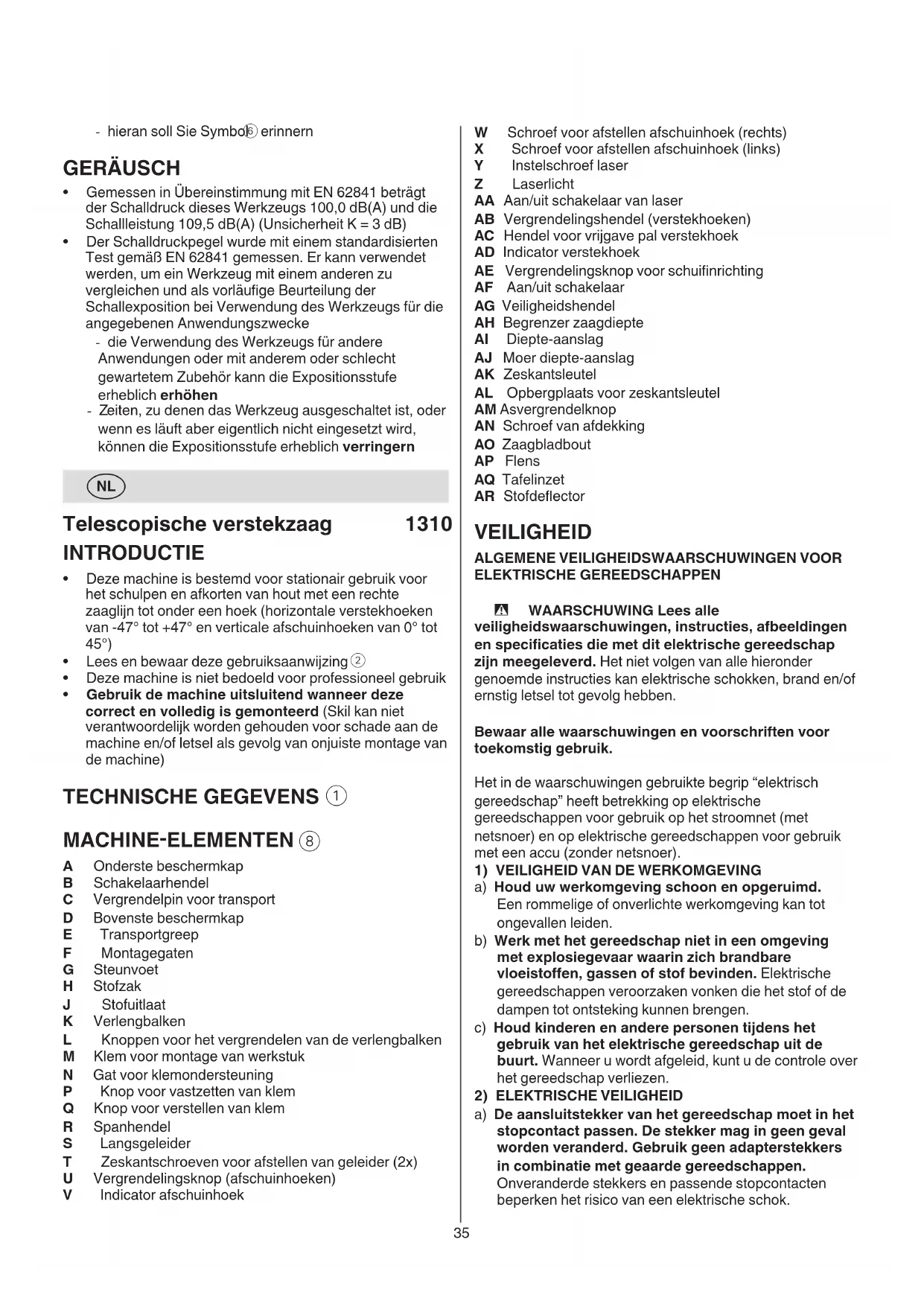

• Deze machine is bestemd voor stationair gebruik voor het schulpen en afkorten van hout met een rechte zaaglijn tot onder een hoek (horizontale verstekhoeken van -47° tot +47° en verticale afschuinhoeken van 0° tot 45°)

• Lees en bewaar deze gebruiksaanwijzing

• Deze machine is niet bedoeld voor professioneel gebruik

• Gebruik de machine uitsluitend wanneer deze correct en volledig is gemonteerd (Skil kan niet verantwoordelijk worden gehouden voor schade aan de machine en/of letsel als gevolg van onjuiste montage van de machine) TECHNISCHE GEGEVENS

A Onderste beschermkap B Schakelaarhendel C Vergrendelpin voor transport D Bovenste beschermkap E Transportgreep F Montagegaten G Steunvoet H Stofzak J Stofuitlaat K Verlengbalken L Knoppen voor het vergrendelen van de verlengbalken M Klem voor montage van werkstuk N Gat voor klemondersteuning P Knop voor vastzetten van klem Q Knop voor verstellen van klem R Spanhendel S Langsgeleider T Zeskantschroeven voor afstellen van geleider (2x) U Vergrendelingsknop (afschuinhoeken) V Indicator afschuinhoek36 g) Wanneer stofafzuigings- of stofopvang- voorzieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuiging beperkt het gevaar door stof. h) Ondanks het feit dat u eventueel heel goed vertrouwd bent met het gebruik van gereedschappen, moet u ervoor zorgen dat u niet nonchalant wordt en veiligheidsvoorschriften voor het gereedschap gaat negeren. Een onoplettende handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

4) GEBRUIK EN ONDERHOUD VAN ELEKTRISCHE

GEREEDSCHAPPEN a) Overbelast het gereedschap niet. Gebruik voor uw werkzaamheden het daarvoor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het aangegeven capaciteitsbereik. b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat niet meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd. c) Trek de stekker uit het stopcontact en/of neem de accu (indien uitneembaar) uit het elektrische gereedschap voordat u het elektrische gereedschap instelt, accessoires wisselt of het elektrische gereedschap opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap. d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt. e) Verzorg het gereedschap zorgvuldig. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen zodanig gebroken of beschadigd zijn dat de werking van het gereedschap nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u het gereedschap gebruikt. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen. f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden. g) Gebruik elektrische gereedschappen, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen. Let daarbij op de arbeidsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. h) Houd handgrepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en greepvlakken verhinderen dat het gereedschap in onverwachte situaties veilig kan worden gehanteerd en bediend. b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok. d) Gebruik de kabel niet voor een verkeerd doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok. e) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok. f) Als het gebruik van het elektrische gereedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) PERSOONLIJKE VEILIGHEID

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het gereedschap niet wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het gereedschap kan tot ernstige verwondingen leiden. b) Draag persoonlijke beschermende uitrusting en altijd een veiligheidsbril. Het dragen van persoonlijke beschermende uitrusting zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondingen. c) Voorkom per ongeluk inschakelen. Controleer dat het elektrische gereedschap uitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanneer u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanneer u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden. d) Verwijder instelgereedschappen of schroefsleutels voordat u het gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondingen leiden. e) Probeer niet ver te reiken. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kunt u het gereedschap in onverwachte situaties beter onder controle houden. f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren en kleding uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen.37 houten of andere objecten die contact maken met het draaiende zaagblad kunnen met hoge snelheid worden weggeworpen.

• Zaag slechts één werkstuk tegelijkertijd Meerdere gestapelde werkstukken kunnen niet goed worden vastgeklemd of vastgezet en kunnen verklemmen op het zaagblad of gaan schuiven tijdens het zagen.

• Zorg ervoor dat de verstekzaag vóór gebruik op een horizontaal en stevig werkoppervlak is gemonteerd of geplaatst. Een horizontaal en stevig werkoppervlak verlaagt het risico dat de verstekzaag onstabiel wordt.

• Plan uw werkzaamheden! Elke keer wanneer u de afschuinhoek of verstekhoek wijzigt, moet u ervoor zorgen dat de verstelbare geleider correct is ingesteld om het werkstuk te ondersteunen en dat het zaagblad of het beschermingssysteem niet wordt belemmerd Laat, zonder de machine “AAN” te zetten en zonder werkstuk op tafel, het zaagblad een volledig gesimuleerd zaagproces doorlopen om er zeker van te zijn dat er geen belemmering is of risico dat de geleider wordt doorgezaagd.

• Voor werkstukken die breder of langer zijn dan het tafelblad moet u zorgen voor voldoende ondersteuning, zoals zaagtafeluitbreidingen, zaagbokken, etc.. Werkstukken die langer of breder zijn dan de verstekzaagtafel kunnen kantelen als ze niet veilig worden ondersteund. Als het afgezaagde stuk of het werkstuk kantelt, kan de onderste beschermkap omhoog komen of worden weggeworpen door het ronddraaiende zaagblad.

• Maak geen gebruik van een ander persoon als vervanging van een tafeluitbreiding of als extra ondersteuning Onstabiele ondersteuning van het werkstuk kan ertoe leiden dat het zaagblad verklemt of dat het werkstuk verschuift tijdens de zaagwerkzaamheden, waardoor u en uw hulp naar het ronddraaiende zaagblad worden getrokken.

• Het afgezaagde stuk mag niet op enige wijze tegen het ronddraaiende zaagblad worden geklemd of gedrukt Indien ingesloten (d.w.z. als er gebruik wordt gemaakt van lengte-aanslagen), kan het afgezaagde stuk vastgeklemd worden tegen het zaagblad en met kracht worden weggeworpen.

• Maak altijd gebruik van een klem of inrichting om ronde materialen zoals staven of buizen goed te ondersteunen Staven hebben de neiging om te gaan rollen tijdens het zagen, waardoor het zaagblad gaat “bijten” en het werkstuk samen met uw hand naar het zaagblad wordt getrokken.

• Laat het zaagblad op volledige snelheid komen voordat er contact wordt gemaakt met het werkstuk Dit verlaagt het risico dat het werkstuk wordt weggeworpen.

• Als het werkstuk of zaagblad vast komt te zitten moet u de verstekzaag uit zetten. Wacht tot alle bewegende onderdelen tot stilstand zijn gekomen en trek de stekker uit het stopcontact en/of verwijder de accu. Verwijder vervolgens het vastzittende materiaal Verder blijven zagen met een vastgelopen werkstuk kan leiden tot minder controle of schade aan de verstekzaag.

• Laat, na aoop van het zagen, de schakelaar los, houd de zaagkop omlaag en wacht tot het zaagblad tot stilstand is gekomen voordat u het afgezaagde stuk verwijdert Het is gevaarlijk om met uw hand in de buurt van het uitlopende zaagblad te komen.

a) Laat het gereedschap alleen repareren door gekwaliceerd en vakkundig personeel en alleen met originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

VEILIGHEIDSVOORSCHRIFTEN VOOR VERSTEKZAGEN

• Verstekzagen zijn bedoeld voor het zagen van hout of houtachtige producten. Zij kunnen niet worden gebruikt met doorslijpschijven voor het zagen van ijzerhoudende materialen zoals balken, staven, tapbouten, etc. Schurend stof kan ertoe leiden dat bewegende onderdelen, zoals een onderste beschermkap, vast komen te zitten. Vonken veroorzaakt door doorslijpen verbranden de onderste beschermkap, de zaagsnede-inzet en overige plastic onderdelen.

• Gebruik indien mogelijk klemmen om het werkstuk te ondersteunen. Als u het werkstuk met de hand ondersteunt, moet u uw hand ten minste 100 mm vanaf de zijkanten van het zaagblad houden. Gebruik deze zaag niet om stukken te zagen die te klein zijn om veilig vastgezet te worden of met de hand te worden vastgehouden Als uw hand te dicht bij het zaagblad komt bestaat er een groter risico op letsel als gevolg van contact met het zaagblad.

• Het werkstuk moet stilstaan en vastgeklemd zijn of tegen zowel de geleider als de tafel worden gehouden. Voer het werkstuk niet naar het zaagblad en zaag nooit “met de losse hand” Niet vastgeklemde of bewegende werkstukken kunnen met hoge snelheid worden weggeworpen en letsel veroorzaken.

• Duw de zaag door het werkstuk. U moet niet de zaag door het werkstuk trekken. Om een snede te maken, brengt u de zaagkop omhoog en trekt u hem over het werkstuk zonder te zagen. Vervolgens start u de motor, drukt u de zaagkop omlaag en duwt u de zaag door het werkstuk Zagen met een trekbeweging kan ertoe leiden dat het zaagblad op het werkstuk klimt en de zaagassemblage met geweld naar de gebruiker wordt geworpen.

• Ga nooit met uw hand over de beoogde zaaglijn vóór of achter het zaagblad Ondersteunen van het werkstuk met “gekruiste handen” (d.w.z. dat u met uw linkerhand het werkstuk vasthoudt aan de rechterkant van het zaagblad, of andersom) is bijzonder gevaarlijk.

• Kom, terwijl het zaagblad draait, niet met één van de handen achter de geleider, minder dan 100 mm van het zaagblad om houtafval te verwijderen, of om andere redenen U kunt misschien niet zien hoe dicht het draaiende zaagblad bij uw hand is, waardoor u ernstig verwond kunt raken.

• Inspecteer uw werkstuk vóór u hem gaat zagen. Indien het werkstuk verbogen of vervormd is, moet u hem vastzetten met het naar buiten verbogen vlak naar de geleider. Zorg er altijd voor dat er langs de zaaglijn geen ruimte is tussen het werkstuk, de geleider en de tafel Gebogen of vervormde werkstukken kunnen draaien of verschuiven en zouden verklemming kunnen veroorzaken op het ronddraaiende zaagblad tijdens het zagen. Er mogen geen spijkers of vreemde objecten in het werkstuk zitten.

• Gebruik de zaag niet tot alle gereedschappen, houtresten, etc. van de tafel zijn verwijderd, m.u.v. het werkstuk Klein afval of losse stukken38

• Bepaalde soorten stof zijn geclassiceerd als kankerverwekkend (zoals stof van eiken en beuken), met name in combinatie met toevoegingsmiddelen voor houtverzorging; draag een stofmasker en werk met een stofopvang-voorziening als die kan worden aangesloten

• Neem voor de door u te bewerken materialen de nationale voorschriften aangaande stofopvang in acht

• Bewerk geen asbesthoudend materiaal (asbest geldt als kankerverwekkend)

• Gebruik uw machine nooit zonder het originele beschermkapsysteem

• Controleer voorafgaand aan gebruik altijd of de beschermkap goed is gesloten

• Gebruik de zaag niet wanneer de beschermkap niet vrij kan bewegen en niet direct sluit

• Zet de beschermkap nooit met een klem of een touw vast in de geopende stand

• Gebruik de machine nooit zonder de tafelinzet; vervang een defecte of versleten inzet

• Verwijder, voordat u begint te zagen, alle obstakels zowel boven als onder het zaagvlak

• Voorkom schade, die kan ontstaan door schroeven, spijkers en andere voorwerpen in uw werkstuk; verwijder deze, voordat u aan een karwei begint ACCESSOIRES

• Gebruik nooit afbraam-/ (door)slijpschijven bij deze machine

• SKIL kan alleen een correcte werking van de machine garanderen, indien de juiste accessoires worden gebruikt, die verkrijgbaar zijn bij de vakhandel

• Neem voor het monteren/gebruiken van niet-SKIL accessoires de instructies van de betreende fabrikant in acht

• Gebruik alleen zaagbladen die voldoen aan de in deze gebruiksaanwijzing vermelde specicaties, volgens EN 847-1 zijn gecontroleerd en overeenkomstig zijn gemarkeerd

• Gebruik alleen accessoires met een toegestaan toerental, dat minstens even hoog is als het hoogste onbelaste toerental van de machine

• Gebruik nooit HSS-zaagbladen

• Gebruik geen beschadigd, vervormd of bot zaagblad

• Gebruik uitsluitend zaagbladen met een asgat-diameter dat past op de as zonder dat er sprake is van enige speling; gebruik nooit verklein- of aansluitstukken om zaagbladen met een groot gat passend te maken

• Bescherm accessoires tegen slagen, stoten, en vet TIJDENS GEBRUIK

• Forceer de machine niet (oefen lichte en constante druk uit om oververhitting van de zaagbladpunten en het smelten van kunststof materiaal te voorkomen)

• Houd uw vingers, handen en armen uit de buurt van het draaiende zaagblad

• Wanneer het zaagblad blokkeert, moet u de machine direct uitschakelen en de stekker uit het stopcontact halen; verwijder vervolgens het werkstuk

• Schakel, in geval van blokkeren of elektrische of mechanische storing, de machine onmiddellijk uit en trek de stekker uit het stopcontact

• Raak het snoer niet aan, als dit tijdens de werkzaamheden wordt beschadigd of doorgesneden, maar trek onmiddellijk de stekker uit het stopcontact

• Gebruik de machine nooit als het snoer is beschadigd; het moet worden vervangen door een speciaal gemaakt snoer dat verkrijgbaar is via de serviceorganisatie.

• Houd de handgreep stevig vast wanneer u een onvolledige zaaghandeling uitvoert of wanneer u de schakelaar loslaat voordat de zaagkop zich volledig in de lage stand bevindt De remactie van de zaag kan ertoe leiden dat de zaagkop plotseling naar beneden wordt getrokken, waardoor er een risico op letsel ontstaat. EXTRA VEILIGHEIDSVOORSCHRIFTEN

• Inschakeling veroorzaakt een kortdurende spanningsdaling; bij een ongunstige conditie van het stroomnet kunnen nadelige gevolgen voor andere apparaten optreden (bij netimpedanties van minder dan 0,464 Ohm is het onwaarschijnlijk, dat er storingen optreden); voor meer informatie kunt u contact opnemen met uw plaatselijke energie-leverancier ALGEMEEN

• Gebruik deze machine uitsluitend voor het zagen van hout

• Controleer altijd of het voltage, dat vermeld staat op het typeplaatje van de machine, overeenkomt met de netspanning

• Ga niet op de machine of standaard staan Er kan ernstig letsel worden veroorzaakt wanneer de machine kantelt of als er per ongeluk contact wordt gemaakt met het zaaggereedschap. Bewaar geen materialen op zodanige wijze op of bij de machine dat het nodig is om op de machine of standaard te staan om er bij te kunnen.

• Trek altijd de stekker uit het stopcontact voordat u een instelling verandert of een accessoire verwisselt

• Haal de stekker altijd uit het stopcontact voordat u de verstekzaag verplaatst Haal de stekker eruit, breng de kopassemblage omlaag en zet hem vast. Gebruik de draaghandgreep en één van de handinkepingen in de basis van de zaag.

• Laat de machine niet onbeheerd achter tot deze volledig tot stilstand is gekomen

• Bij het zagen van onregelmatig gevormde werkstukken moet u uw werk zodanig plannen dat het werkstuk niet gaat slippen en het zaagblad gaat blokkeren waardoor het uit uw hand wordt getrokken

• Deze machine mag niet worden gebruikt door personen onder de 16 jaar

• Deze machine is niet geschikt voor nat-zagen GEBRUIK BUITENSHUIS

• Sluit uw machine, bij gebruik buitenshuis, aan via een aardlekschakelaar (FI) met maximaal 30 mA uitschakelstroom, en gebruik alleen voor buitenshuis gebruik goedgekeurde verlengsnoeren, voorzien van een spatwaterdichte contactstop

• Gebruik volledig uitgerolde en veilige verlengsnoeren met een capaciteit van 16 Ampère

• Draag een veiligheidsbril, gehoorbescherming, en veiligheidshandschoenen

• Stof van materiaal zoals loodhoudende verf, sommige houtsoorten, mineralen en metaal kunnen schadelijk zijn (contact met of inademing van de stof kan allergische reacties en/of ademhalingsziekten bij gebruiker of omstanders veroorzaken); draag een stofmasker en werk met een stofopvang-voorziening als die kan worden aangesloten39 - druk handgreep B omlaag met één hand en duw tegelijkertijd op de vergrendelingspen C met uw andere hand - wikkel het stroomsnoer op - gebruik de transportgreep E om de machine te dragen

- gebruik als alternatief de handgrepen aan de zijkant om de machine te dragen

! til de machine nooit op aan de hoofdhandgreep of het stroomsnoer

• Monteren van machine op werkoppervlak

! monteer de machine voor veilig gebruik altijd op een vlak en stabiel werkoppervlak (zoals een werkbank) - gebruik de vier montagegaten F om de machine met geschikte schroeven aan het werkoppervlak vast te zetten - u kunt de machine ook aan het werkoppervlak vastklemmen met commercieel beschikbare schroefklemmen - om de machine te stabiliseren kan de hoogte van de steunvoet G worden aangepast - eventueel kan de machine ook worden gemonteerd op een verstekzaagstandaard ! lees alle waarschuwingen en instructies die bij de zaagstandaard zijn geleverd

• Opvangvoorziening voor stof en spanen

- monteer de stofzak H/stofzuiger zoals afgebeeld - ledig de stofzak regelmatig voor optimale stofafzuiging ! laat de stofzuigerslang nooit het openen van de beschermkap of het zagen belemmeren

• Zaagtafeluitbreiding

- gebruik de knoppen L om de uitbreidingsbeugels vast te zetten K (aan één van beide kanten van de machine) - de lengte van de uitbreidingsbeugels K kan staploos worden ingesteld van minimum tot en met maximum

• Vastklemmen van werkstuk

! voor optimale veiligheid tijdens het werk moet u het werkstuk altijd vastklemmen met de meegeleverde instelbare klem - werk niet met werkstukken, die te klein zijn om te worden vastgeklemd - gebruik tabel

voor het bepalen van de maximale werkstukmaten - bevestig de werkstukklem in ondersteuningsgat N met knop P (aan een van beide kanten van de machine) - gebruik 1 van de 2 groeven; voor werkstukdikte tot en met 4cm en werkstukdikte boven 4cm - duw het werkstuk stevig tegen geleider S - ontgrendel hendel R - stel de klem af op het werkstuk - klem het werkstuk stevig vast door hendel R te vergrendelen ! voor sommige verstek- en afschuincombinaties, of afhankelijk van de grootte van het werkstuk, kan het noodzakelijk zijn in de handel verkrijgbare schroefklemmen te gebruiken in plaats van de werkstukklem

- maak vergrendelingshendel AB los - duw op hendel voor vrijgave pal verstekhoek AC - draai de zaagtafel naar links of rechts en stel de gewenste verstekhoek in (van 0° tot 47°) door gebruik te maken van indicator AD STRALINGSGEVAAR

• Richt de laserstraal niet op personen of dieren en kijk niet zelf in de directe of reecterende laserstraal (daardoor kunt u personen verblinden, ongevallen veroorzaken of het oog beschadigen)

• Als laserstraling het oog raakt, dan moeten de ogen bewust gesloten worden en moet het hoofd onmiddellijk uit de straal bewogen worden

• Breng geen wijzigingen aan de laserinrichting aan

• Kijk niet in de laserstraal (stralingsgevaar)

• Gebruik geen enkel optisch vergrootmiddel (zoals vergrootglas, telescoop, of verrekijker) om in de laserstraal te kijken

• Het apparaat niet gebruiken in de buurt van ontvlambare vloeistoen, gassen of stof

• Het apparaat niet gebruiken wanneer er kinderen in de buurt zijn

• Vervang de geïnstalleerde laser niet door een ander lasertype NA GEBRUIK

• Na uitschakeling van uw machine, nooit een draaiend accessoire stoppen door er aan de zijkant iets tegenaan te drukken

• Verwijder afsnijdingen of andere delen van het werkstuk alleen uit het zaaggebied wanneer alle bewegende delen tot stilstand zijn gekomen

• het zaagblad wordt heet tijdens gebruik; raak het niet aan voordat het is afgekoeld

• Berg de machine binnenshuis op in droge, afgesloten ruimten, buiten het bereik van kinderen

Lees de gebruiksaanwijzing vóór gebruik

Draag een veiligheidsbril en gehoorbescherming

Gevaarlijk gebied! Verboden zone voor handen. Houd handen, vingers en armen uit de buurt van dit gebied.

Dubbele isolatie (geen aarddraad nodig)

Geef elektrisch gereedschap en batterijen niet met het huisvuil mee

Laser-straling / Kijk niet in de straal / Klasse 2 laser product GEBRUIK

• Montage - monteer de transportgreep met 2 bouten met behulp van zeskantsleutel AK

- monteer de verstekvergrendelingsknop AB in de voorzijde van de tafel

• Transport/werkpositie Voor het vrijgeven van de machine (werkpositie) - druk handgreep B met één hand omlaag en trek tegelijkertijd aan de vergrendelingspen C met uw andere hand

- geleid de kopassemblage langzaam naar boven - Voor zagen met schuifbeweging, draai vergrendelingsknop AE los

Voor het borgen van de machine (transportpositie) - schuif de kopassemblage naar de aanslag in de richting van geleider S en draai vergrendelingsknop AE aan

- stel de afschuinhoek in op 0° (zie Afschuinhoek instellen) - stel de verstekhoek in op 45° links of rechts (zie Verstekhoek instellen)40 - trek de zaagkop ver genoeg weg van geleider S dat het zaagblad zich vóór het werkstuk

bevindt - zet de machine aan door op de veiligheidshendel AG te duwen en aan de hoofdschakelaar AF te trekken

! kruis uw armen niet wanneer u de zaagkop bedient

- duw de zaagkop in de richting van geleider S en zaag gelijkmatig door het werkstuk

! het zaagblad moet eerst op volle snelheid zijn voordat u het in het werkstuk leidt ! als de onderste beschermkap niet automatisch opengaat, wat kan gebeuren onder bepaalde omstandigheden (bijv. een werkstuk dat heel dicht bij de maximale capaciteit zit), moet u misschien de beschermkap met de hand openen

- zet de machine uit door schakelaar AF los te laten - wacht tot het zaagblad volledig tot stilstand is gekomen voordat u de zaagkop langzaam omhoog brengt

- stel de gewenste diepte in met diepteaanslag AH en zet deze vast door moer AJ aan te draaien - er wordt een houten afstandsstuk geplaatst tussen het werkstuk en de geleider om een consistente diepte te verkrijgen over de hele lengte van de groef ! zorg ervoor dat het zaagblad niet komt vast te zitten in het werkstuk ! altijd eerst uitproberen op een stuk afvalmateriaal

• Verwisselen van het zaagblad

! trek de stekker uit het stopcontact - haal zeskantsleutel AK uit opbergplaats AL - houd de beschermkap A in open stand - draai schroef van afdekking AN los (draai de schroef niet helemaal los)

- draai de beschermkap A volledig naar achteren

- druk op asvergrendelknop AM en houd deze ingedrukt terwijl u zaagbladbout AO verwijdert door zeskantsleutel AK RECHTSOM te draaien (in de richting van de pijl op het zaagblad) ! druk asvergrendelknop AM alleen in als machine helemaal stilstaat - laat asvergrendelknop AM los - verwijder ens AP en het zaagblad ! verwissel het zaagblad met de zaagtanden en de pijl op het zaagblad in dezelfde richting wijzend als de pijl op onderste beschermkap A - monteer ens AP

- druk asvergrendelingsknop AM in en houd deze vast terwijl u de bout vastdraait door de zeskantsleutel AK 1/8 slag linksom verder vast te draaien (zorgt voor slippen van het zaagblad wanneer dit grote weerstand ondervindt, waardoor kans op overbelasting van de motor en machine-terugslag kleiner wordt) - draai afdekkingsschroef AN vast

• Tafelinzet vervangen AQ

Vervang een defecte of versleten tafelinzet als volgt: ! trek de stekker uit het stopcontact - haal zeskantsleutel AK uit opbergplaats AL - verwijder alle 6 de schroeven zoals aangegeven - verwijder de oude tafelinzet door deze eerst aan de voorkant op te tillen en vervolgens geheel uit te trekken - plaats de nieuwe tafelinzet ! draai alle 6 de schroeven stevig aan

! trek de stekker uit het stopcontact - ontgrendel hendel AC - draai vergrendelingshendel AB aan (draai de hendel niet te vast aan) - voor het snel en nauwkeurig instellen van veelgebruikte verstekhoeken (0°, 15°, 22.5°, 31.6°, 45°) klikt de palhendel voor de verstekhoek vast bij de desbetreende posities

• Afschuinhoeken instellen

- zwenk de zaagkop naar links totdat de hoekindicator V de gewenste afschuinhoek aangeeft - houd de zaagkop in deze stand en draai knop U aan

- bij verstekzaagsneden moet zowel een verstekhoek als een afschuinhoek worden ingesteld ! gebruik de zaag niet in bepaalde verstek- en afschuincombinaties die kunnen leiden tot interferentie tussen de schuivende en stationaire onderdelen van de zaag of tussen de schuivende onderdelen en het werkstuk ! altijd eerst uitproberen op een stuk afvalmateriaal

- voor het langs de gewenste, op werkstuk aangegeven, zaaglijn geleiden van machine - schakel laserlijn aan/uit door op schakelaar AA te drukken - de laser is uitgelijnd aan de linkerzijde van de zaagsnede - de horizontale uitlijning van de laser kan eenvoudig worden aangepast met schroef Y ! controleer, vóór u begint, of de laserlijn op één lijn ligt met de gewenste zaaglijn door eerst op een stuk afvalmateriaal te oefenen

• Zagen zonder schuifbeweging (kleine werkstukken) - draai vergrendelingsknop AE los als deze is aangedraaid - schuif de zaagkop naar de aanslag in de richting van de geleider S en draai vergrendelingsknop AE weer aan ! het niet vergrendelen van het mechanisme kan ertoe leiden dat het zaagblad onverwachts boven op het werkstuk klimt en naar u toe beweegt - zet de machine in de werkpositie ! controleer of het werkstuk stevig tegen de zaagtafel en geleider is geklemd S - zet de machine aan door de veiligheidshendel AG vrij te geven en aan de hoofdschakelaar AF te trekken

! kruis uw armen niet wanneer u de zaagkop bedient

- zaag gelijkmatig door het werkstuk ! het zaagblad moet eerst op volle snelheid zijn voordat u het in het werkstuk leidt - zet de machine uit door schakelaar AF los te laten - wacht tot het zaagblad volledig tot stilstand is gekomen voordat u de zaagkop langzaam omhoog brengt

• Zagen met schuifbeweging (brede werkstukken) ! denk erom dat de hierna beschreven methode de enige veilige methode is - trek de zaag niet door het werkstuk - draai vergrendelingsknop AE los als deze is aangedraaid ! controleer of het werkstuk stevig tegen de zaagtafel en geleider is geklemd S41 - zaagbladen met hardmetalen tanden blijven tot 30 maal langer scherp dan gewone zaagbladen ONDERHOUD / SERVICE

• Houd machine en snoer altijd schoon (met name de ventilatieopeningen aan de achterzijde van de motorbehuizing)

• Ontwikkel een regelmatige controle om er zeker van te zijn dat de onderste beschermkap goed werkt. Ontdoe de onderste beschermkap van eventueel verzameld zaagsel met behulp van een vochtige doek. ! trek de stekker uit het stopcontact vóór het reinigen - breng de onderste beschermkap omhoog tot de volledig open stand en laat hem los; als hij niet direct en volledig sluit moet hij worden gecontroleerd door een erkende klantenservice voor SKIL elektrische gereedschappen

• Maak zaagblad onmiddellijk na gebruik schoon (met name als er hars of lijm op zit) ! het zaagblad wordt heet tijdens gebruik; raak het niet aan voordat het is afgekoeld

• Reinig de laserlamp AC met een zachte borstel na elk gebruik om een goede zichtbaarheid van de laserlijn te behouden (let erop dat u de instelling van de laser niet verandert)

• Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor SKIL elektrische gereedschappen - stuur de machine ongedemonteerd, samen met het aankoopbewijs, naar het verkoopadres of het dichtstbijzijnde SKIL service-station (de adressen evenals de onderdelentekening van de machine vindt u op www.skil.com)

• Denk erom, dat beschadigingen als gevolg van overbelasting of onjuist gebruik van de machine niet onder de garantie vallen (voor de garantievoorwaarden van SKIL zie www.skil.com of raadpleeg uw dealer) MILIEU

• Geef elektrisch gereedschap, batterijen, accessoires en verpakkingen niet met het huisvuil mee (alleen voor EU-landen) - volgens de Europese richtlijn 2012/19/EG inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient afgedankt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recycle-bedrijf, dat voldoet aan de geldende milieu-eisen - symbool

zal u in het afdankstadium hieraan herinneren GELUID

• Gemeten in navolging van EN 62841 is het geluidsdrukniveau van deze machine 100,0 dB(A) en het geluidsvermogensniveau 109,5 dB(A) (onzekerheid K = 3 dB)

• Het geluidsemissieniveau is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 62841; deze mag worden gebruikt om twee - draai de zaagtafel naar een verstekstand van 0° en zet deze vast - zwenk de zaagkop naar de afschuinstand van 0° - laat de zaagkop zakken en zet hem vast - controleer op een hoek van 90° tussen zaagblad en tafel met een winkelhaak - pas de bladpositionering (90°) zo nodig als volgt aan:

1. draai driepotige knop U los

2. verstel schroef W met een zaagbladsleutel 10 (niet

standaard meegeleverd)

3. controleer opnieuw met winkelhaak

! trek de stekker uit het stopcontact - draai de zaagtafel naar een verstekstand van 0° en zet deze vast - draai driepotige knop U los - zwenk de zaagkop naar links - controleer op een hoek van 45° tussen zaagblad en tafel met een verstekhaak - controleer of indicator afschuinhoek V 45° aangeeft - pas de bladpositionering (45°) zo nodig als volgt aan:

1. verstel schroef X met een zaagbladsleutel 10 (wordt

niet standaard meegeleverd)

2. controleer opnieuw met verstekhaak

! trek de stekker uit het stopcontact - draai de zaagtafel naar een verstekstand van 0° en zet deze vast - laat de zaagkop zakken en zet hem vast - controleer op een hoek van 90° tussen zaagblad en geleider S met een winkelhaak (zorg dat de winkelhaak het zaagblad zelf raakt, niet de tanden)

- pas de geleiderpositionering (90°) zo nodig als volgt aan:

2. stel de geleider af totdat het zaagblad en de geleider

volledig in contact komen met de winkelhaak

3. draai de vier zeskantschroeven T aan

• Speciale werkstukken - ondersteun altijd de losse uiteinden van een lang werkstuk

- zorg dat met name ronde werkstukken of werkstukken met bochten goed zijn vastgeklemd om schuiven te voorkomen

- bij de zaaglijn mag geen ruimte bestaan tussen het werkstuk en de geleider of de zaagtafel - indien noodzakelijk, maak een hulpgeleider; de gaten in de schuifgeleider worden dan gebruikt om de hulpgeleider vast te zetten

! de hulpgeleider kan alleen worden gebruikt bij een afschuinhoek van 0°

• Wanneer u vloerlijsten maakt, kunt u afbeelding

gebruiken ter referentie

• Leg de goede kant van het werkstuk altijd naar beneden om splinteren tot een minimum te beperken
