BRUKSANVISNING 1310 AA SKIL

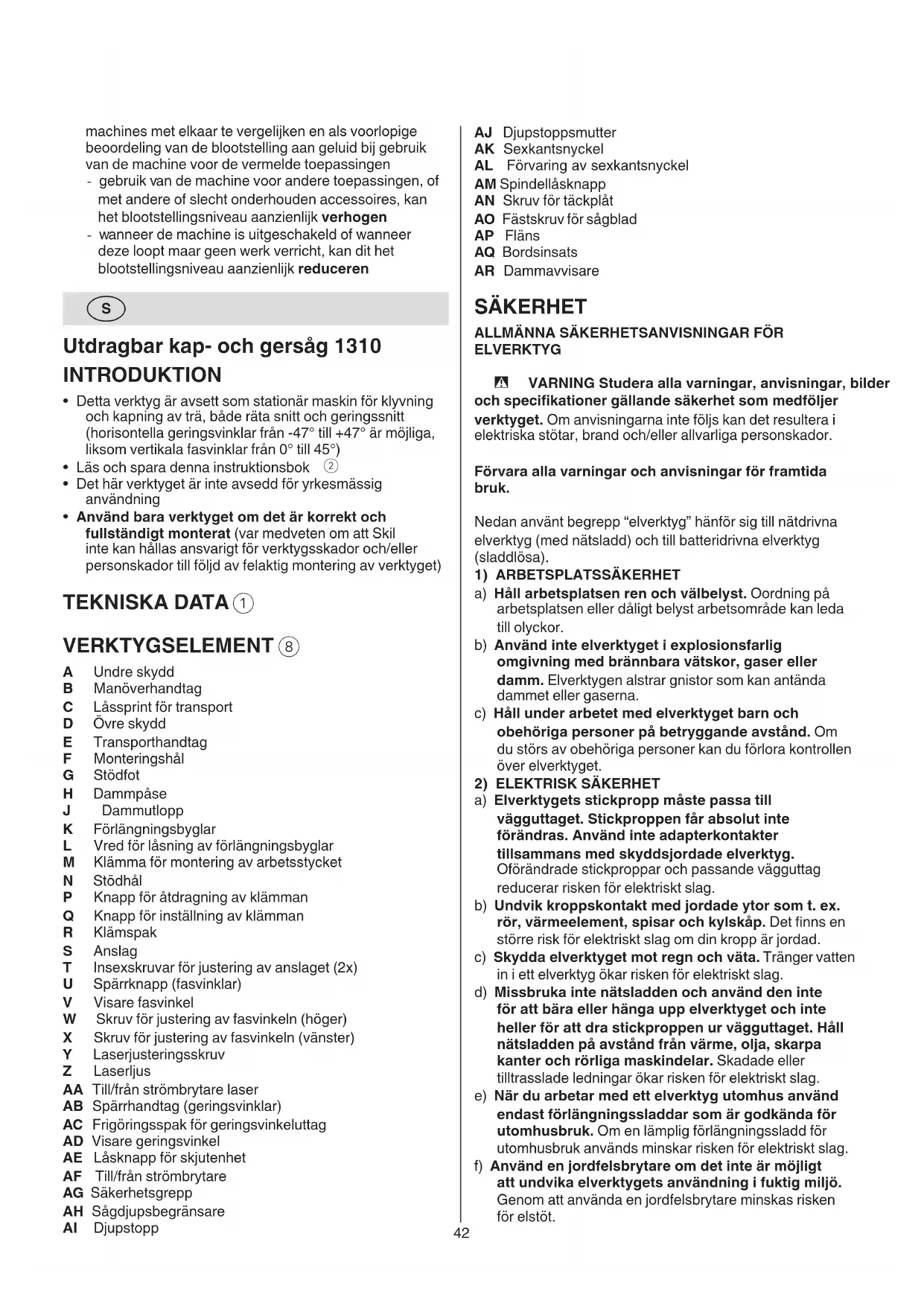

Utdragbar kap- och gersåg 1310 INTRODUKTION

• Detta verktyg ar avsett som stationär maskin for klyvning och kapning av tra, bäde rata snitt och geringssnitt (horisontella geringsvinklar fran -47° till +47° ar möjiga, liksom vertikala fasvinklar fran 0° till 45°)
• Läs och sparaenna instruktionsbok ②
• Det har verktyget ar inte avsedd for yrkesmagg anvandning
• Använd bara verktyget om det är korrekt och fullständigt monterat (var medveten om att Skil inte kan hällas ansvarigt für verktygsskador och/eller personskador till följd av felaktig montering av verktyget)

TEKNISKA DATA①

VERKTYGSELEMENT 8

A Undre skydd
B Manoverhandtag
C Lassprint for transport
D Ovre skydd
E Transporthandtag
F Monteringshal
G Stödfot
H Dammpase
J Dammutlopp
K Forlängningsbyglar
L Vred for lasning av forlangningsbyglar
M Klamma for montering av arbetsstyetket
N Stödhäl
P Knapp for atdragning av klamm
Q Knapp for installng av klammman
R Klamspak
S Anslag
T Insexskruvar for justering av anslaget (2x)
U Sparrknapp (fasvinklar)
V Visare fasvinkel
W Skruv for justering av fasvinkel (hoger)
X Skruv for justering av fasvinkeln (vänster)
Y Laserjusteringsskruv
Z Laserljus
AA Till/fran strombrytare laser
AB Sparrhandtag (geringsvinklar)
AC Frigöringsppak für geringsvinkeluttag
AD Visare geringsvinkel
AE Lasknapp for skjutenhet
AF Till/frän strombrytare
AG Sakerhetsgrepp
AH Saggjupsbegransare
AI Djupstopp

AJ Djupstoppsmutter
AK Sexkantsnyckel
AL Forvaring av sexkantsnyckel
AM Spindellasknapp
AN Skruv for tackplat
AO Fästskruv für sagblad
AP Flans
AQ Bordsinsats
AR Dammavisare

SÄKERHET

ALLMÄNNASÄKERHETSANVISNINGAR FÖR ELVERKTYG

A VARNING Studera alla varninger, anvisninger, Bilder och specifikationer gällande sakerhet som medfoljer verktyget. Om anvisningarna inte följs kan det resultera i elektriska stötar, brand och/eller allvarliga personskador.

Förvara alla varninger och anvisningar for framtida bruk.

Nedan anvant begrapp "elverktyg" hänfor sig till natdrvna elverktyg (med natsladd) och till batteridrivna elverktyg (sladdlosa).

1) ARBETSPLATSSAKERHET

a) Hall arbetsplatsen ren och välbelyst. Oordning pa arbetsplatsen eller dalgigt belyst arbetsomrade kan leda till olyckor.
b) Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser aller damm. Elverktygen alstrar gnistor som kan anteanda dammet eller gaserna.
c) Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen über elverktyget.
2) ELEKTRISK SÄKERHET
a) Elverktygets stickpropp maste passa till vagguttaget. Stickproppen fär absolut inte forändras. Använd inte adapterkontaktert tillsammans med skyddsjordade elverktyg.

Oforandrade stickproppar och passande vagguttag reducerar risken for elektriskt slag.

b) Undvik kroppskontakt med jordade ytor som t. ex. rör, varmeelement, spasar och kylskap. Det finns en storre risk for elektriskt slag om din kropp ar jordad.
c) Skydda elverktyget mot regn och vata. Trangler vatten in i ett elverktyg okar risken for elektriskt slag.
d) Missbruka inte natsladden och använd den inte for attbara erler hänga upp elverktyget och inte heller for att dra stickproppen ur vagguttaget. Håll natsladden på avständ frän varme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledninger ökar risken for elektriskt slag.
e) När du arbetar med ett elverktyg utomhus använd endast forlängningssladdar som ár godkända für utomhusbruk. Om en lámplig forlängningssladd für utomhusbruk används minskar risken für elektriskt slag.
f) Använd en jordfelsbrytare om det inte ar möjigt att undvika elverktygets användning i fuktig miljo. Genom att använda en jordfelsbrytare minskas risiken for elstöt.

3) PERSONSAKERHET

a) Var uppmärksam, kontrollera vad du gör och använd elverktyget med fornuft. Använd inte elverktyget nar du ar trött ell er om du ar paverkad av droger, alcohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
b) Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t. ex. dammfILTERmask, halkfria sakerhetsskor, skyddshjalm och hörsksydd reducerar alltefter elverktygets typ och användning risken for kroppsskada.
c) Undvik oavsiktlig igangsattning. Kontrollera att elverktyget ar frankopplat innan du ansluter stickproppen till vagguttaget och/eller ansluter/ tar bort batteriet, tar upp eller bar elverktyget. Om duBAR elverktyget med fingret på strömställaren aller ansluter pakopplat elverktyg till natströmmen kan olycka uppsta.
d) Ta bort alla inställningsverktyg och skruvnycklar innen du koplar på elverktyget. Ett verktyg aller nyckel i en roterande component kan medforakroppsskada.
e) Overskatta inte din förmåga. Se till att du står stadigt och häller balansen. I detta fall kan du lättare kontrollera elverktyget i ovändte situationer.
f) Bär lámpliga kläder. Bär inte lost hängande kläder aller smycken. Håll haret och kläderna på avständ frän de rörliga delarna. Lõst hängande kläder, smycken och langt här kan dras in av roterande delar.
g) Vid elverktyg med dammutsugnings- och -uppsamlingsutrustning kontrollera att anordningarna ar ratt monterade och anvands på korrekt satt. Använding av dammutsugning minskar der risker damm orsakar.
h) Låt inte vanan att ofta använda verktygen gört att du blir slarvig och ignorerar verktygets sakerhetsprinciper. En vardslös Åtgård kan leda till allvarlig persorskada inom brakdelen av en sekund.
4) OMSORGSFULL HANTERING OCH ANVÄNDNING AV ELVERKTYG
a) Überbelastainte elverktyget. Använd für aktuellt arbete avsett elverktyg. Med ett lampligt elverktyg kan du arbeta bättre och sakkrare inom angivet effektområde.
b) Ett elverktyg med defekt stromställare fär inte langre användas. Ett elverktyg som inte kan koplas in erller ur ar farligt och maste repareras.
c) Dra stickproppen ur vagguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan installninger utfors, tillbehorsdilar byts ut ell er elverktyget lagras. Denna skyddsagrd forhindrar oavsiktlig inkoppling av elverktyget.
d) Forvara elverktygen oåtkomliga for barn. Låt elverktyget inte användas av personer som inte ar fortrogna med dess använding eller inte LASTenna anvisning. Elverktygen ar farliga om de anvands av oerfarna personer.
e) Underhall elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga componenter fungerar felfritt och inte kärvar, att componenter inte brustit aller skadats; orsaker som kan leda till att elverktygets Funktioner päverkas menligt. Lät skadade delar

repareras innan elverktyget Återanvänds. Många olyckor orsakas av dialgt skötta elverktyg.

f) Häll skärverktygen skarpa och rena. Omsorgsfullt sköttta skärverktyg med skarpa eggarkommen inte sa latt i klam och gár lättare att styra.
g) Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hansyn till arbetsvillkoren och arbetsmomenten. Används elverktyget på icede andamalsenligt satt kan farliga situationer uppsta.
h) Hall handtag och greppytor torra, rena och fria fran olja och fett. Hala handtag och greppytor ger ingen saker hantering och kontroll over verktyget i ovanttade situationer.

5) SERVICE

a) Låt elverktyget repareras endast av kvalificerad fackpersonal och med originalreservdilar. Dettagaranterar att elverktygets sakerhet uppratthalls.

SAKERHETSANVISNINGAR FGRERINGSSAGAR

• Geringssagar ar avsedda att saga trä aller trälänndeprodukter och de kan inte anvandas med kapslipskivor i syfte att saga järnhaltiga material som skenor, stänger, tappar osv. Slipande damm orsakar att rörliga delar, till exempl det nedre skyddet, fastnar. Gnistor vid slipning bränner det nedre skyddet, sagsparet och andra plastdilar.
• Använd klämmor für att städja arbetsstychet nar sa ar möjlicht. Om du stödjer arbetsstychet für hand maste du alltid hälla handen på ett avständ av minst 100 mm frän sagglingans sidor. Använd inte den har sagen till att saga delar som ar für sma für att kunna klämmas fast ell er hallas i handen Om du placerar handerna für nara sagglingan forekomer ökad risk for personskador till foljd avkontakt med klingan.
• Arbetsstycket mäste vara orörlicht och klämmas fast vid eller hällas mot både anhället och bordet. Mata inte arbetsstycket mot klingan och saga inte "pafri hand" på nagot satt Arbetsstycken som inte halls fast eller som ar rörliga kan slungas ivåg med höga hastigheter, vilket kan orsaka personskador.
• Skjut sagen genom arbetsstycket. Dra inte sagen genom arbetsstycket. Saga genom att hoja saghuvudet och dra ut det over arbetsstycket atan att saga, starta motorn, tryck saghuvudet nedat och skjut sagen genom arbetsstycket Sagnng nar saghuvudet dras ut medfor stor risk for att sagklingan dras upp på arbetsstycket och att klingenheten slungas mot användaren med valdsam kraft.
• Hall aldrig en hand over den avsedda saglinjen, antingen framfor aller bakom sagklingan Det ar mycket farligt att stodja arbetsstycket med "omvant grepp", dvs. halla arbetsstycket till hoGER om sagklingan med vander han der vice versa.
• Sträck dig inte bakom anhålet med nàgon hand närmare ¬n på 100 mm avständ ¬n nàgon av klingans sider i syfte att ta bort träfragment eller av nagot annat skål medan klingan snurrar Närheten till den snurrande sāgklingan kanske inte ¬r pâtaglig, och du kan fål allvarliga personskador.
• Kontrollera arbetsstycket innan du sagar Om arbetsstycket ar bojt eller skevt klammer du fast det med utsidan av den bjoDA ytan mot anhallet. Se alltid till att det inte finns ett avstand mellan

arbetsstycket, anhället och bordet langs saglinjen Böjda eller skeva arbetsstycken kan vrida sig eller forskjutas och kan orsaka att den snurrande sagklingan kan komma i kläm vid sagning. Det fär inte finnas spikar eller främande foremål i arbetsstycket.

• Använd inte sagen forrän bordet ar fritt fran alla verktyg, träfragment osv., forutom arbetsstychket Sma skrapfragment, sösa trabitar aller andra foremal somkommen i kontakt med den snurrande klingan kan slungas ivag med hog hastighet.
• Såga bara att arbetsstycke at gangen Flera arbetsstycken som staplas på varandra kan inte klämmas eller spännas fast på att fullgott satt och kan orsaka att klingankommen i kläm allerforskjuts vid sagning.
• Se till att geringssägen ar monterad aller placerad på en jämn, stabil arbetsyta före användning. En jämn och stabil arbetsyta minskar risken for att geringssägen blir instabil.
• Planera arbetet! Varjegang du andrar installningen av fas-ller geringsvinkel sca du se till att det justerbara anhallet stalls in correkt for att stodja arbetsstycket och att det inte stör klingan eller skyddssystemet Utan att slå "PÅ" verktyget och utan ettbatsstycke pa bordet sca du forflytta sagklingan genom en fullstandig, simulerad sagningscykel i syfte att sakerstalla att det inte forekomer störningar eller risk for att saga i anhallet.
• Ordna tillrackligt med stöd, t.ex. bordsförlangningar, sagbockar osv. for arbetsstycken som ar bredare aller langre an bordsskivan. Arbetsstycken som ar langre aller bredare ar geringssägens bord kan falla om de inte stöds ordentlich. Om en avsagad del erler arbetsstycket faler kan det medfora att det nedre skyddet lyfts upp aller att delen aller arbetsstycket slungas iväg av den snurrande klingan.
• Använd inte en annan person istället für en bordsförlängning aller som extra stöd Instabilt stöd für arbetsstychet kan orsaka att klingan kan komma i kläm aller att arbetsstychet forskjuts under sägning, vilket kan dra in dig och medhjalparen i den snurrande klingan.
• Den avsågade delen fär inte klämmas eller tryckas mot den snurrande sagglingan på nagot som helst sätt Om utrymmet ar begransat, dvs. om langdstopp används, kan den avsågade delen kilas in mot klingan och slungas ivag på att valdsamt satt.
• Använd alltid en klämma aller en fixtur som ar utformad for att stöda runt material som stänger eller rörledninger## pa ett fullgott satt Stanger har en tendens att rulla Near de sags, vilket orsakar att klingan "biter sig fast" och drar in arbetsstycket och din hand i klingan.
• Låt klingan uppnå full hastighet innan den kommer i kontakt med arbetsstycket Det minskar risken for att arbetsstycket slungas ivåg.
• Om arbetsstycket aller klingankommen i klam skageringssagen stängas av. Vanta tills alla rörlagedelar har stoppat och koppla bort kontakten fränströmköllan och/eller ta bort batteriet. Sedan kan du frigöra det material som har kommt i klam Om sagningen fortsetter narr ett arbetsstycke har kommt i klam kan det orsaka forlorad kontroll over uller skador pageringssagen.

• När sängenén ar klar släpper du brytaren, häller ned sāghuvudet och vänter pa att klingan stannar innan du tar bort den avsagade delen Det ar farligt att placera en hand i narheten av sāgklingan.

• Hall stadigt i handtaget nar en sänging inte ar fullständig eller nar brytaren slapps innan sāghuvudet ār helt och hallet i det nedre laget Bromsningen av sagen kan orsaka att sāghuvudet plotsligt dras nedat, vilket skapar risk für persönskador.

EXTRA SÄKERHETSANVISNINGAR

• Inkopplingsforloppen orsakar korta spänningsssänkningar; vid ogynnsamma natforutsattninger kan dessa menligt paverka andra maskiner (vid natimpendaser under 0,464 ohm behover inte störningar befaras); i fall ni onskar ytterligare klargörande, var vänlig kontakta er lokala elleverantör myndighet

ALLMÄNT

• Använd verktyget endast till att sagsa trä
• Kontrollera alltid att den tillförda stromtypen stämmer med spanninger som anges på maskinens markplat
• Stå inte på verktyget eller stativet Allvarliga personskador kan bli följden om verktyget välter eller vid oavsiktlig kontakt med sagverktyget. Förvara inte material på erler i narheten av verktyget sa att det ar nödvändigt att stå på verktyget eller stativet for att kunna na materialet.
• Dra alltid ur stickkontakten fran vaggurtaget innan du gör nàgon justering ell er byter tillbehör
• Koppla alltid bort kontakten frän strömköllanFore transport av geringssägen Koppla bort, sankhuvudenheten och las den pa plats med hjälp avbarhandtaget och en av handfordjupningarna i sagbasen.
  Lamna inte verktyget forran det har stannat helt
• Vid ságning av oregelbundet formade arbetsstycken ske du planera arbetet sà att arbetsstycket inte glider och gör att klingankommen i kläm, vilket kan leda till att arbetsstycket slits bort fran din hand
  Den har maskinen ske inte anvandas av personer under 16 ar
• Denna maskin ar inte lamplig till vatsagning

ANVÄNDNING UTOMHUS

• Om maskinen används utomhus skall den vara ansluten till en jordfelsbrytare (Fl) på högst 30mA ; använd bara en forlangningssladd avsedd für utomhusbruk och utrustad med en stänkskyddad kontakt

FORE ANVANDNINGEN

• Använd welt utrullade och sakra förlängningssladdar med kapacitet på 16 A
• Använd skyddsglasögon, hörsksydd, och skyddshandskar
  Viss typ av damm, exemplvis farg som innehaller bly, vissaTRSorter, mineraler och metaller kan vara halsovadliga om de inhaleras (hudkontakt ellr inhalering kan ge allergisk reaktion och/eller luftvagsproblem/sjukdom hos personer i narheten); anvand andningsskydd och arbeta med en dammuppsamlare om sadan anslutting finns
  Vissa typ er damm ar klassificerade sa som carcinogeniska (t.ex. ek- och björkdamm) särskilt i kombination med tillsatser for trabehandling; anecd andningsskydd och arbeta med en dammuppsamlare om saban anslutning finns
• Folj de nationella krav, som finns angående damm, for de material du skall arbete med
• Asbesthaltigt material fár inte bearbetas (asbest anses vara cancerframkallande)

• Använd aldrig din maskinutan maskinens original sakerhetsdetaljer

• Kontrollera före varje bruk att skyddskåpan stängs ordentlich

• Använd inte sagen om skyddskapan inte loper fritt och stängs omedelbart
• Skyddskapan fár aldrig klämmas eller bindas fast i öppet lage
• ANvänd aldrig verktygetutan bordsinsatsen; en trasig eller sliten insats maste bytas ut
• Se till att arbetsområdet ar fritt frän foremål innan du startupar arbetet
• Undvik skador genom att ta bort skruvar, spikar aller andra foremål ur arbetsstycket; ta dem bort innan du startup ett arbete

TILLBEHOR

• Använd aldrig slip/kapskivor tillenna maskin
• SKIL kan endast garantera att maskinen fungerar felfritt om ratt tillbehör används som du kan köpa hos närmaste SKIL-Äterförsäljare
• Vid montering av tillbehör från andra tillverkareän SKIL skall anvisningarna från vederbörande tillverkare foljas
• Använd endast sagklingor som motsvarar de i instruktionsboken angivna specificationerna, som testats enlicht EN 847-1 och forsetts med godkannandemärke
• Använd endast tillbehör vilkas tillatna varvital atminstone motsvarar maskinens högsta tomgangsvarvital
• Använd aldrig en blad, som ar gjord av snabbstål
• Använd inte en trasig, deformerad aller slo blad
• Använd endast sagblad vars haldiameter passar på verktygets spindel utan spelrum; använd aldrig en passring eller adapter for att montera blad med större hal
• Skydda tillbehören frän slag, stötar och fett

UNDER ANVÄNDNINGEN

• Overbelasta inte maskinen (använd lätt och jämnt tryck for att undvika overhettning av bladspetsarna och att plasten smälter om plastmaterial bearetas)
• Hall fingrar, hander och armar undan fran det roterande sagbladet
• Om sāgbladet fastnar sca du genast stänga av verktyget och dra ur natakften; sedan kan det fastnade arbetsstcycket avlçgsnas
• I handelse av fastörning, onormala elektriska eller mekaniska störningar, stäng genast av maskinen och dra ur stickkontakten
• Skadas eller kapas nätsladden under arbetet, rör inte vid sladden utan dra genast ut stickkontakten
• Använd aldrig verktyget om sladden ar skadad; den maste bytas mot en särskilt utformad sladd som finns via serviceorganisationen.

LASERSTRALNING

• Riktainte laserstrålen mot manniskor eller djur och rikta inte heller självblicken mot den direkta eller reflekterade laserstrålen (därigenom kan du blända personer, orsaka olyckor eller skada ögat)
• Om laserstrålen träffar ögat, blunda och vrid bort huvudet frän strålen
  Gör inga andringar pa laseranordningen
• Tittainte in i laserstrålen (laserstrånlning)
• Använd inga Förstoringsverktyg (såsom Förstoringsglas, teleskop eller kikare) for att se laserstrålen
• Använd inte verktyget i narvaro av antändiga vätskor, gaser eller damm
• Använd inte verktyget i narheten av barn
• Byt inte den installerade lasern mot en annan lasertype

EFTER ANVANDNINGEN

• Få aldrig tillbehöret att sluta rotera genom att utöva kraft på det frän sidan after det att maskinen har stängts av

• Avlagsna inte avsagade andar aller andra delar av arbetsstycket fran sagomraretforan alla rroliga delar har stannat helt

• sagbladet blir mycket varmt under bruk; vidrOR det inte forrran det har svalnat
• Förvara maskinen inomhus på torrt stalle utom räckhäll for barn

FÖRKLARING AV SYMBOLERNA PÄ VERKTYGET

② Läs bruksanvisingen före användning
③ Använd skyddsglasögon och hörskéyydd
Farligt omrade! Inga hander fär finnas i omraret. Häll hander, fingrar erler armar borta frän det har omraret.

⑤ Dubbel isolering (ingen jordning kravs)
⑥ Elektriska verktyg och batterier fãr inte kastas i hushållssoporna
⑦ Laserstralning/Tittainteinistralen/Laserprodukt av klass 2

ANVÄNDNING

• Montering

• montera transporthandtaget med 2 bultar med hjälp av sexkantsnyckeln AK

• montera geringssågens lásvred AB på bordets framsida ⑩

• Transport/arbetsposition

For att frigora verktyget (arbetsposition)
- tryck handtaget B nedat med en hand och dra samtidigt ut lassprinten C med den andra handen ⑪a
- styr huvudenheten langsamt uppåt
-For sagning med glidroelse lossar du lasvredet AE 1b For att sparra verktyget (transportposition)
- skjut huvudenheten till stoppet i riktning mot anslaget S och dra at laskredet AE 11c
- ställ in fasvinkel på 0^ (se Ställa in fasvinkel)
- ställ in geringsvinkel på 45^ at vänster eller höger (se Stalla in geringsvinkel)
- tryck handtaget B nedat med en hand och skjut samtidigt lassprinten C med den andra handen - linda upp natsladden
- anvand transporthandtaget E när du bär verktyget ①d
- du kan även använda sidohandtagen när du bär verktyget⑪e

! lyft aldrig verktyget genom att hälla i huvudhandtaget eller i nätsladden

• Montering av verktyget på arbetsytan ⑫

! für saker hantering ske verktyget alltid monteras på en plan och stabil arbetsyta (t.ex. en arbetsbänk)

• använd de 4 monteringshålen F till att fästa verktyget med lämpade skruvar på arbetsytan
• du kan även klämma fast verktget på arbetsytan med skruvklämmor av handelstyp
• höjden på stödfoten G kan justeras for stabilisering av verktyget
• verktyget kan även monteras på att stativ for geringssågar

! läs alla varninger och anvisningar som medfoljer sagstativet

Damm-/spanutsugning 13

• montera dammpasen H/dammsugaren enligt bilden
• töm dammpåsen regelbundet För att få böst dammuppsugning

! lát ej dammsugarslangenhindra undreklingskyddet eller ságning

Sagbordsforlangning 14

• använd vred L für att fästa forlängningsbyglarna K (på valfri sida av verktyget)
• forlängningsbyglarnas K langd ar steglost justerbar frånkortast till langst

- Klämming av arbetsstychet 15

! für optimal sakerhet under arbetet skarabsetsstycket alltid klämmas stadigt med denbifogade, ställbara klämman

• bearbeta inga arbetsstycken som ar for små För att klämmas
• for arbetsstyckets maximala matt ska bordet 16 anvandas som referens
• fäst arbetsstychcets klämma i stödhalet N med vredet P (pá valfri sida av verktyget)

• använd 1 av 2 spår; for arbetsstykstjocklek upp till 4cm och arbetsstykstjocklek over 4cm

• tryck arbetsstycket stadigt mot anslaget S

• Iås upp spaken R
• anpassa klämman till arbetsstychet
  klam fast arbetsstycket stadigt med lasspaken R

! für vissa kombinationer av gerings- och fasvinklar, eller beroende på arbetsstyckets storlek kan det vara nödvändigt att använda kommersiellt tillgangliga skruvklämmor istället für klämman für arbetsstycken

- Installling geringsvinklar 17

• lossa sparrhandtaget AB

• tryck på frigöringsspaken for geringsvinkeluttag AC

• vrid sagsbordet at vänster eller höger och ställ in önskad geringsvinkel (fran 0^ till 47^ ) genom att använda indikatorn AD

• slapp spaken AC

• dra Åt sparrhandtaget AB (dra inte Åt handtaget for mycket)

• für snabb och exakt INSTALLING av ofta användageringsvinklar (0^,15^,22,5^,31,6^,45^) klickar spakenfor geringsvinkeluttag pa plats i motsvarande lagen

Stalla in fasvinklar 18

• lossa trebensvredet U8b
• sväng sāghuvudet át vänster tills fasvinkelindikatorn V pekar på önskad fasvinkel
• häll sāghuvudet i det här laget och dra at vredet U

- Kombinationssnitt 19

• für kombinationssnitt ská băde en geringsvinkel och en fasvinkel ställas in

! använd inte sagen i vissa kombinationer av gerings- och fasvinklar aftersom det kan resultera i störningar mellan sagens glidande och orörliga delar eller mellan glidande delar och arbetsstykket! testa alltid Först på att overblivet material

Lasersträle ②

• für att Föra maskinen langs önskad sāglinje markerat på arbetsstychet

• satt p/a/stäng av laserstrålen genom att trycka brytaren AA

• lasern ar iniktad med snittets vänstra sida

• laserns horisontella inrikting kan enkelt justeras med skruven Y

! innan du börjar med en uppgift, kontrollera att den laserstrålen ar ställd parallellt med den linje som

du ská sága after genom att góra en provságning pá en bit överskottsmaterial

- Sāga utan glidrörelose (smä arbetsstycken)

• lossa lasyredet AE om det ar atdraget

• skjut sāghuvudet till stoppet i riktning mot anhallet S och dra at lásvedet AE igen

! om du inte laser mekanismen kan klingan dras upp på arbetsstyetcket och tvingas mot dig

• satt verktyget i arbetslage

! se till att arbetsstycket ar stadigt klamt mot sagbordet och anslaget S

• starta verktyget genom att frigöra lásningen AG och dra i huvudbrytaren AF 22

! korsa inte armarna nar saghuvudet ① a anvands

• saga genom arbetsstychet med en jämn rörelse

! maskinen skall ha natt max. varvtil innan bladetkommen i kontakt med arbetsstycket

• stäng av verktyget genom att släppa strömbrytaren AF
• vänta tills sagklingan ar helt stillastående innan du styr sāghuvudet langsamt uppät

Sagamed glidroelse (breda arbetsstycken)

! var medveten om att metoden som beskrivs nedan ar den enda sakra

• drainte sagen genom arbetsstycket
• lossa lasyredet AE om det ar atdraget

! se till att arbetsstycket ar stadigt klamt mot sagsbordet och anslaget S

• dra bort saghuvudet fran anhallet S tillrackligt langt sa att sagklingan ar framfor arbetsstychket 23
• starta verktyget genom att trycka pa sakerhetsgreppet AG och dra i huvudbrytaren AF ②

! korsa inte armarna nar saghuvudet ① a anvands

• skjut saghuvudet i riktning mot anhallet S och saga genom arbetsstycket med en jamm rorelse 23

! maskinen skall ha natt max. varvtil innan bladetkommen i kontakt med arbetsstycket

! om det nedre skyddet inte öppnas automatiskt, vilket kan hända under vissa Förhällanden (t.ex.ett arbetsstycke som ar mycket nara maximalkapacitet) kanske du maste öppna skyddet forhand 2b

• stäng av verktyget genom att släppa strömbrytaren AF
• vänta tills sagklingan ar helt stillastäende innan du styr sāghuvudet langsamt uppå

Sagaspar 24

• ställ in önskat djup med djupstoppet AH och lås det på plats genom att dra at muttern AJ
• en trädistansbricka ske placeras mellan arbetsstychet och anhället für entheltigt djup över spårets hela langd! se till att sagglingan inte kläms fast i arbetsstychet! testa alltid Först på ett overblivet material

- Sågbladsbyte 25

! drag ur stickkontakten

• tafram hexnyckeln AK fran forvaringsutrymmet AL
• häll skyddskapan A i öppetläge
• lossa tackplatens skruv AN (skruva inte ur skruven helt och hallet) 25a
• vrid skyddskapan A helt bakatsb
• tryck in spindelns spärrknapp AM och häll den intryckt medan du avlågsnar bladbulten AO genom att vrida hexnyckeln AK MEDURS (= i sama riktning som pilen på sagbladet)

!tryck bara på spindellåsknappen AM medan verktyget stär stilla

• släpp upp spindelläsknappen AM
• avlågsna fländsen AP och sagbladet

! placera det nya bladet sa att sagtänderna och pilen pa sagbladet pekar i sama riktning som pilen pa skyddskapan A

• satt tillbaka flansen AP25c

• häll ned spindellåsknappen AM medan du drar at klingbulten genom att vrida sexkantsnyckeln AK MOTURS 1/8 varm erän med handkraft (möljgör slirning av sagklinga vid sagning med hart sagsmotständ och minskar på sö satt overbelastning på motorn samt motverkar kast)

• dra at tackplatens skruven AN

• Byte av bordsinsatsen AQ ②6 Byt ut en trasig aller sliten bordsinsats sa har:

! drag ur stickkontakten

• tafram hexnyckeln AK frän forvaringsutrymmet AL
• avlagsna alla de 6 skruvarna enligt bilden
• avlagsna den gamla bordsinsatsen genom att forst lyfta framsidan och sedan dra ut den helt
• placera den nya bordsinsatsen

!dra at alla 6 skruvarna stadigt

• vrid sagsbordet till 0^ geringsvinkeläge och las det papi plats
• sväng sāghuvudet till 0^ fasvinkelläge
• sank sāghuvudet och lás det pá plats
• kontrollera med en vinkelhake att vinkeln mellan sagblad och bord ar 90^

• justera vid behov bladets 90^ riktning sa hare:

• lossa trebensknappen U

• justera skruven W med en bladnyckel 10 (medfoljen inte som standard)
• kontrolleraigen med en vinkelhake

• Återställ faspvinkelindikatorn V till 0^

• Kontroll/justering av 45^ bladrikting 28

! drag ur stickkontakten

• vrid sagsbordet till 0^ geringsvinkellage och las det papi plats
• lossa trebensnappen U
  svang saghuvudet at vander
• kontrollera med en geringsshake att vinkeln mellan sagblad och bord ar 45^
• kontrollera att fasvisaren V anger 45^

• justera vid behov bladets 45^ riktning sa har:

• justera skruven X med en bladnyckel, format 10 (medfoljer inte som standard)

• kontrolleraigionmedengeringsshake

• Kontroll/justering av 90^ anlagsriktning 29

! drag ur stickkontakten

• vrid sagbordet till 0^ geringsvinkelläge och las det papi plats
• sank sāghuvudet och lás det pá plats
• kontrollera med en vinkelhake att vinkeln mellan klingan och anslaget S ar 90^ (se till att vinkelhakenkommen ikontakt med sagklingans kropp och inte vidrortänderna) 29a

• justera vid behov anslagets 90^ riktning sá här:

• lossa de 2 insexskruvarna T 29 b

• justera anslaget tills bade sagblad och anslag ligger helt mot vinkelhaken
• dra Åt de 2 insexskruvara T
• Aterställ geringsvinkelindikatorn till 0^29c

ANVÄNDNINGSTIPS

• Awvikande arbetsstycken

• stöd alltidändarna av ett längt arbetsstycke 30

• se till att böjda eller runda arbetsstycken År ordentligt sakrade mot att glida ③
• vid saglinjen fär inget utrymme finnas mellan arbetsstycket och anslaget eller sagsbordet
• montera vid behov ett extra anhãll; halen i glidanhãllet skanvandas fortt sãkredetextra anhãllet(32)

! det extra anhålet kan bara användas vid 0^ faspvinkel

• For arbete med golvlister kan figur 33 anvandas som referens

• Lagg alltid den finaste sidan av arbetsstycket nedat for att forhindra minimum av flis

• Använd endast skarpa sagblad av ratt sort

• kvaliteten på sagsnittet forbättras genom anteletalander

• hardmetallblad forblir vassa upp till 30 ganger langre an vanlga blad

UNDERHÄLL / SERVICE

• Hall alltid verktyget och sladden rena (särskilt ventilationsspringorna på motorhusets baksida)
• Utveckla en regelbunden kontroll for att se till att det nedre skyddet fungerar korrekt. Rengor det nedre skyddet fran eventuella sagsponsansamlingar med en fuktad trasa.

! drag ur stickkontakten innan rengöring

• lyft det nedre skyddet till helt öppet进展情况 och släpp det; om det inte stängs omedelbart och fullständigt skadet kontrolleras i en auktoriserad serviceverkstad for SKIL-elverktyg

• Rengör sāgbladet direkt after användning (speiellt after kàda och lim)

! sagbladet blir mycket varmt under bruk; vidrör det inte forrän det har svalnat

• Rengör laserlampan AC med en mjuk borste after varje användning for att laserlinjen ske synas tydlicht (se till att du inteändrar laserinställingen)

• Om i elverktyget trots exakt tillverkning och sträng kontroll störning skulle uppsta, bör reparation utforas av auktoriserad serviceverkstad for SKIL elverktyg

• sand in verktyget i odemonterat skick tillsammans med inkopsbevis till forsaljaren erler till narnaste SKIL serviceverkstad (adresser till servicestationer och sprangskisser av maskiner finns på www.skil.com)

• Observera att skada till följd av oversamhet ellereverbelastning inte tacks av garantin (for SKILgarantivillkor gà till www.skil.com uller fraga aterförsäljaren)

MILJÖ

• Elektriska verktyg, batterier, tillbehör och Förpackning fär inte kastas i hushällssoporna (gäller endast EU-länder)

• enligt direktivet 2012/19/EG som avser ädre elektrisk och elektronisk utrustning och dess tillampnng enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lamnas till miljövänlig Återvinning

• symbolen⑨kommen att pämina om detta nar det ar tid att kassera

LJUD

• Det här verktygets ljudtrycksniva som har uppmäts enlig EN 62841 ar 100,0 dB(A), ljudeffektniven ar 109,5 dB(A) (osakerhet K = 3 dB)
  Ljudnivan har uppmatts enligt ettt standardiserat test i enlight med EN 62841; det kan anvandas for att jamfora ett verktyg med ett annat och som en ungefarglig uppskattning av exponering for buller nar verktyget ancands enligt det avsedda syfet

• om verktyget används på ett annat ¬det avsedda syftek erler med fel eller dåligt underhällna tillbehör kan detta drastiskt öka vibrationsnivån

• nar verktyget stängs av eller arå men inte används, kan detta avsevärntsminska vibrationsnivån

DK

! prov alltid Först på et stykke restmateriale

Laserlinje 20

• for a fore verktoyet lungs onskede saglinjen, markert pa arbeidsstykket

• slá pá/av laserlinjen ved Å trykke bryteren AA

• laseren er justert til venstre side av kuttet

• den horisontale justeringen av lasene kanlett justeres med skruen Y

! prov alltid Först på et stykke restmaterialie

• Bytte av sagblad 25

• tidsrommene nár verktóyet er avslett ellr nár det gár men不克 arbeider, kan gi en vesentlig reduksjon av eksponeringsnivaet
