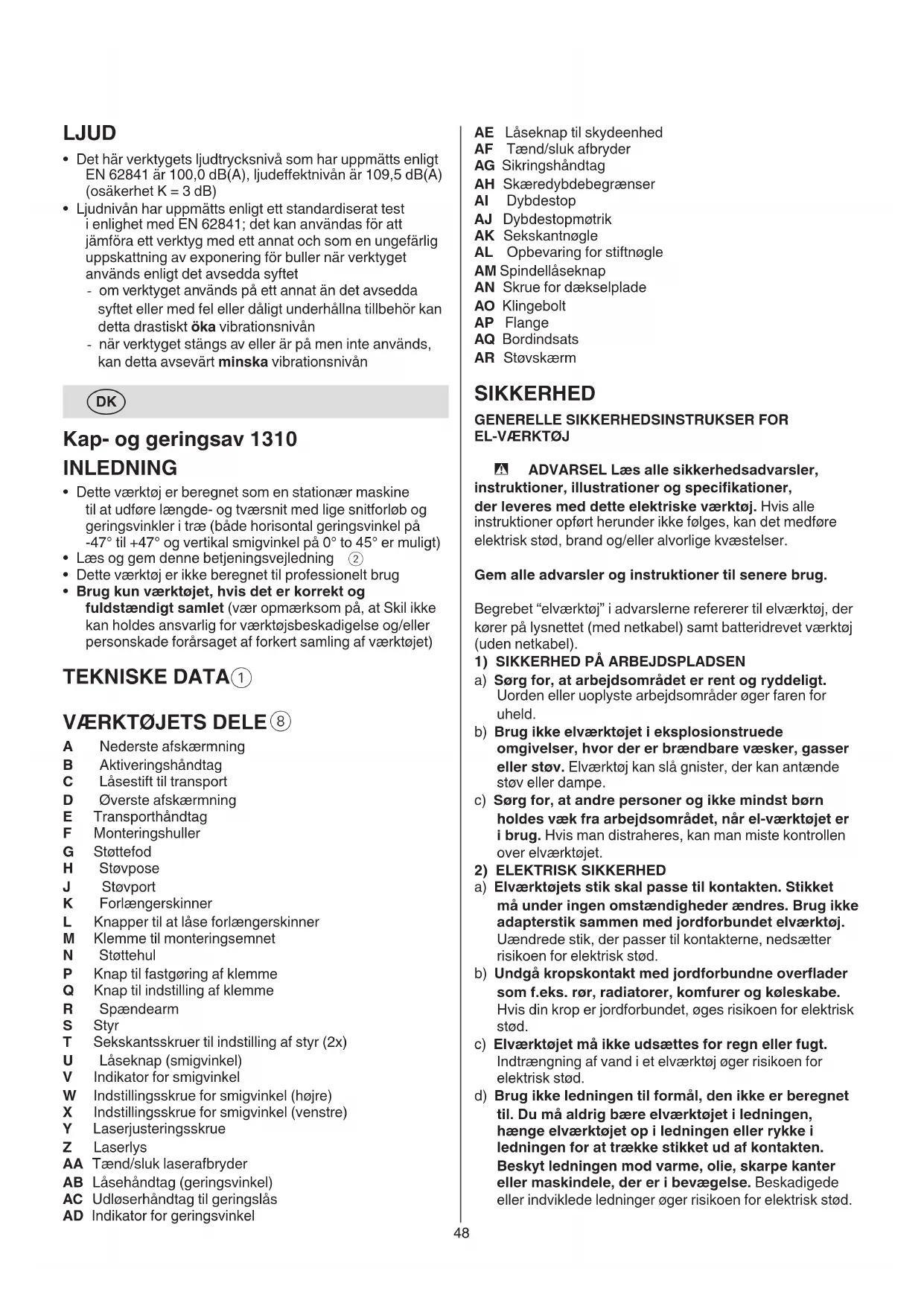

BRUGSANVISNING 1310 AA SKIL

• Dette værktøj er beregnet som en stationær maskine til at udføre længde- og tværsnit med lige snitforløb og geringsvinkler i træ (bade horisontal geringsvinkel pa -47° til +47° og vertikal smigvinkel pa 0° to 45° er muligt)
• Laes og gemDENNE betjeningsvejledning ②
• Dette værktøj er ikke beregnet til professionelt brug
• Brug kun værktøjet, hvis det er korrekt og fuldstandigt samlet (vær opmaerksom pa, at Skil ikke kan holdes ansvarlig for værktøjsbeskadigelse og/eller persanskade forårsaget af forkert samling af værktøjet)

TEKNISKE DATA①

VAERKTØJETS DELE

A Nedersteafskaermning
B Aktiveringshandtag
C Lasestift til transport
D Overste afskaermning
E Transporthandtag
F Monteringshuller
G Stottefod
H Stovpose
J Stovport
K Forlaengerskinner
L Knapper til at lase forlaengerskinner
M Klemme til monteringsemnet
N Stottehul
P Knap til fastgoring af klemme
Knap til indstilling af klemme
R Spendearm
S Styr
T Sekskantsskruer til indstilling af styr (2x)
U Laseknap (smigvinkel)
V Indikator for smigvinkel
W Indstillingsskrue for smigvinkel (hore)
X Indstillingsskrue for smigvinkel (venstre)
Y Laserjusteringsskrue
Z Laserlys
AA Taend/sluk laserafbryder
AB Lasehandtag (geringsvinkel)
AC Udloserhandtag til geringslas
AD Indikator for geringsvinkel

AE Laseknap til skydeenhed
AF Taend/sluk afbryder
AG Sikringshandtag
AH Skaeredybdebegraenser
AI Dybdestop
AJ Dybdestopmotrik
AK Sekskantnogle
AL Opbevaring for stiftnogle
AM Spindellaseknap
AN Skrue for daekselplade
AO Klingebolt
AP Flange
AQ Bordindsats
AR Stovskaerm

SIKKERHED

GENERELLE SIKKERHEDSINSTRUKSER FOR EL-VAERKTØJ

ADVARSEL Læs alle sikkerhedsadvarsler, instruktioner, illustrationer og specifikationer, der leveres med dette elektriske værktøj. Hvis alle instruktioner opfør herunder ikke følges, kan det medfrole elektrisk stød, brand og/eller alvorlige kvæstelser.

Begreb "elværktoj" i advarslerne refererer til elværktoj, der korer på lysnettet (med netkabel) somt batteridrevet værktoj (uden netkabel).

1) SIKKERHED PÅ ARBEJDSPLADSEN

a) Sorg for, at arbejdso MRdet er rent og ryddeligt. Uorden ell er uoplyste arbejdso MRader oger faren for uheld.
b) Brug/DDelvarktojekspionsstruede omgivelser, hvor der er brandbare vasker, gasser ell stov. Elvarkoj kan slgnister, der kan antende stov ell dampe.
c) Sorg for, at andre personer og ikke mindst børn holds de væk fra arbejdso MRdet, nár el-veerktojet er i brug. Hvis man distraheres, kan man miste kontrollen over elværktojet.
2) ELEKTRISK SIKKERHED
a) Elværktojets stik skal passer til kontakten. Stikket ma under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jord forbundet elværktoj. Uændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
b) Undgå kropskontakt med jord forbundne overflader som f.eks. rør, radiatorer, komfurer og koleskabe. Hvis din krop er jord forbundet, øges risikoen for elektrisk stød.
c) Elværktøjet ma ikke udsættes for regn eller fugt. Indtraengning af vand i et elværktøj øger risikoen for elektrisk stød.
d) Brug/DDie ledningen til formal, den icke er beregnet til. Du ma aldrig bare elværktoget i ledningen, hange elværktoget op i ledningen aller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter aller maskindele, der er i bevægelse. Beskadigede aller individleledingner oger risikoen for elektrisk stod.

e) Hvis elværktoget benytttes i det fri, ma der kun benytttes en forlaengerledning, der er egnet til udendors brug. Brug af forlaengerledning til udendors brug nedsætter risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at bruge elværktøjet i fugtige omgivelser, skal der bruges et HFI-relæ. Brug af et HFI-relæ reducerer risikoen for at fæ elektrisk stød.
3) PERSONLIG SIKKERHED
a) Det er vigtigt at vare opmærksom, se, hvad man laver, og bruge el-varktojt fornuftigt. Brug ikke noget el-varktoj, hvis du er træt, har nydt alkohol eller er påvirket af medikamenteer ulle euforiserende stoffer. Få sekunders uopmaerksohemed ved brug af elvarktojt kan fore til alvorlige persorskader.
b) Brug beskyttelsessudstyr og hav altid beskyttelsessbriller pa. Brug af sikkerhedsudstyr som f.eks.stovmaske, skridsikkert fodtoj, beskyttelseshjelm eller horevarn afhengig af maskintype og anvendelse nedsætter risikoen for persorskader.
c) Undgå utilsigtet igangsætning. Kontroller, at el-værktøj er slukket, for du tilslutter det til stromtilførslen og/eller akkuen, lfterller bærdet. Undgå at bare el-værktøj med fingeren på afbryden og sorg for, at el-værktøj—itke er taendt,ningar det slutters til nettet, da dette øger risikoen for personskader.
d) Gör det til en vane altid at fjerne indstillingsværktøj aller skruenøgle, for el-værktøjetændes. Hvis et stykke værktøj aller en nogle sidder i en roterende maskindel, er der risiko for persorskader.
e) Undgå en unormal legemsposition. Sørg for at stå sikkert, mens der arbejdes, og kom ikke ud af balance. Dermen har du bedre muligheder for at kontrollere el-værktøjet, hvis der skulle opstå uventede situationer.
f) Brug egnet arbejdstoj. Undgå lose beklaedningsgenstande eller smykker. Hold här og toj væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende toj, smykker aller langt här.
g) Hvis stovudugnings- og opsamlingsudstyr kan monteres, er det vigtigt, at dette tilsluttes og benyttes korrekt. Brug af en stovopsugning kan reducere stovmængden og dermed den fare, der er forbundet stov.
h) Selvom du kender værktogjt godt og ervant til at bruge det, skal du alligevel vare opmærksom og overholde sikkerhedsanvisningerne. Et ojebliks uopmaerksohed kan medfrole alvorlige personskader.
4) OMHYGGELIG OMGANG MED OG BRUG AF EL-VaERKT0J
a) Undgå overbelastning af el-værktøj. Brug altid et el-værktøj, der er beregnet til det stykke arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
b) Brug/DDe et el-vaerktj, hvis afbryder er defekt. Et el-vaerktj, der icke kan startes og stoppes, er farlig og skal repareres.
c) Træk stikket ud af stikkontakten og/eller fjern akkuen, hvis den er aftagelig, før maskinen indstilles, for skift af tilbehorsdele eller for el-værktøjtLAGges til opbevaring. Disse

sikkerhedsforanstaltninger forhindrer utilsigtet start af el-værktøjet.

d) Opbevar ubenyttet el-værktøj.uden for bøns rækkevidde. Lad aldrig personer, der ikke er fortrolige med el-værktøjet eller ikke har gennemlæst,this instrukser,benytte el-værktøjet. El-værktøj er farligt,hvis det benyttes af ukyndige personer.
e) Vedligehold el-værktoj og tilbehorsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, säledes at el-værktojets Funktion påvirkes. Få beskadigede dele repareret,inden el-værktojet tages i brug. Mange uheld skyldes)darligt vedligeholdte el-værktjoer.
f) Sorg for, at skareværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skareværktøjer med skarpe skarekanter sætter sig ikke sa hurtigt fast og er nemmere at fore.
g) Brug el-værktoj, tilbehør, indsatsværktoj osv. iht. disse instrukser. Tag hensyn til arbejdsforholdene og det(PC),der skal udfores.Anvendelse af el-værktoget til formal, som ligger uten for det fastsatte anvendelsesomrade, kan fore til farlige situationer.
h) Hold handtag og gribeflader tørre, rene og fri for olie og smorefedt. Hvis handtag og gribeflader er glatte, kan værktogiet ikke handteres og styres sikkert, hvis der sker noget uventet.
5) SERVICE
a) Sorg for, at el-værktøj kun repareres af kvalificere de fagfolk og at der kun benyttes originale reservedele. Dermed sikres storst mulig maskinsikkerhed.

SIKKERHEDSINSTRUKTIONER FOR GERINGSSAV

• Geringssave er beregnet til at skare i træ allertræ lignendeprodukter og kan ikke brugesmed silibende afskæringsjul til skarearbejdei jernholdige materialer som bjælker, stænger,stifter osv.Slibestov kan fá bevægelige dele somf.eks. underskaemen til at sidde fast.Gnister frasilibende skarearbejde kan brænde underskaemen,saveindsatsen og andre plastikdele.
• Brug klemmer til at stotte arbejdsemnet, när det er muligt. Hvis du stotter emnet med händen, skal du altid holde händen mindst 100 mm fra begge sider af savklingen. Brug ikke donne sav til at skære stykker, der er for små til at kinne spændes fast eller holdes i händen Hvis din hand placeres for tæt på savklingen, er der øget risiko for tilskadekomst ved kontakt med klingen.
• Arbejdsemnet skal vare stationiert og spendes fast eller holdes mod bade styret og bordet. For ikke arbejdsemnet hen til klingen og skær ikke "i fri hand" på nogen MADE Ikke-stottede eller bevægelige arbejdsemner kan blive kastet rundt med høj hastighed og forårsage persönskade.
• Saven skal skubbes gennem arbejdsemnet. Saven må ikke trækkes gennem arbejdsemnet. For at save skal du lofte savhovedet og trække det ud over arbejdsemnet.uden at skare, start sa motoren, tryk savhovedet ned og skub saven gennem arbejdsemnet Hvis du skærer, mens du trækker, kan det sandsynligvis fã savklingen til at vandre op over

arbejdsemnet og fä den til at blive kastet kraftigt ind mod operatoren.

• Kryds aldrig din händ ind over den tilsigtede skærelinje hverken foran eller bag ved savklingen Det er meget farligt at stotte arbejdsemnet pa tvær af skærelinjen, dvs. at holde arbejdsemnet til højre for savklingen med din venstre händ eller modsat.
• Ræk ikke ind over styret med hænderne tætterende end 100 mm fra savklingen for at fjerne trærester erller af,anden ground, mens klinger kører Afstanden fra den roterende savklinge til din harend kan vare svær at vurdere, og du kankommen alvorligt til skade.
• Undersog dit arbejdsemne, inden du skærer, og hvis emnet buer erler deformt, skal du fastspende det med det udvendige af bojningen ind mod styret. Sorg altid for, at der ici er mellemrum mellem arbejdsemnet, styret og bordet langs skarelinjen Buede ellde deforme arbejdsemner kan vride sig eller forskyde sig og kan forarsage, at emnet binder om den roterende savklinge under savearbejdet. Der ma ici vare som ellere fremmedlegemeri arbejdsemnet.
• Brug/DD: hvis bordet er frit for varktoj, trærester osv. bortset fra selve arbejdsemnet Små stykker affald eller lose stykker træller andre genstande, derkommen ikontakt med den roterende klinge, kan blive kastet rundt med høj hastighed.
• Skær kun et arbejdsemne ad gangen Flere stablede emner kan ikke fastspændes eller spændes tilstrækkeligt sammen og kan kinde om klingen eller forskyde sig under savearbejdet.
• Sorg inden drug for, at geringssaven er monteret aller placeret pa en plan og fast arbejdsoverflade. En plan og fast arbejdsoverflade reducerer risikoen for, at geringssaven bliver ustabil.
• Planæg dit arbejde! Hver gang duændrer indstillingen af smigskæringsvinkler eller geringsvinkler, skal du sorge for, at det justerbare styr indstilles korrekt til at kinne stotte emnet og ikke vil interferere med klingen aller beskyttesessystemet Flyt savklingen gennem et komplet simuleret snit ut den at tænde for værktøj og udren arbejdsemne på bordet for at sikre, at styret ikke interfererer, eller at der er fare for at skære i styret.
  Sorg for tilstrækkelig stotte sasom bordforlengere, savbukke osv., hvis arbejdsemnet er bredere aller længere end bordpladen. Arbejdstsykker, der er længere aller bredere end geringsavens bord, kan vælte, hvis de/DDke understøtes sikkert. Hvis det afskarne emne eller arbejdsemnet vaelter, kan det lofte underskærmen aller blive kastet afsted af den roterende klinge.
• Brug ikke en,anden person til at holde i stedet for en bordudvidelseller som ekstra stotte Ustabil understotning af arbejdsemnet kan få klingen til at binde sig fast eller få arbejdsemnet til at forskyde sig under savehandlingen,sä du og din hjælper bliver trukket ind mod den roterende klinge.
• Det afskarne emne ma ikke klemmes eller på nogen在这方面, f.eks. ved hjælp af længdestop, kan det afskarne stykke blive klemt ind mod klingen og blive kastet voldsomt afsted.
• Brug altid en klemme aller en emneholder, der er beregnet til korrekt at kinne stotte rundt materiale som staenger aller slanger Staenger har en tendens til at rulle, nar man skær i dem, hvilket fär klingen til

at "bide" og trække arbejdsemnet og din hand ind mod klingen.

• Lad klingen nà fuld hastighed, fór du skaber kontakt med arbejdsemnet Dette reducerer risikoen for, at emnet kastes afsted.
• Hvis arbejdsemnet aller klingen sætter sig fast, skal du slukke for geringssaven. Vent, til alle bevægelingdele stopper, og tag stikket ud af strømkilden og/eller tag batteriet ud. Prov sa at frigore det materiaile, der sidder fast Hvis man fortsetter med at save, mens et arbejdsemne sidder fast, kan det medfrole tab af kontrol eller beskadigelse af geringssaven.
  När du er fær dig med at save, skal du slippe kontakten, holde savhovedet nede og vents pa, at klingen stopper, inden du fjerner det afskarne stykke Det er farligt at række handen ud mod klingen, mens den kører.
• Hold godt fast i handtaget, när du udforer et ufuldstandigt snit, ell er hvis du slipper kontakten, inden savhovedet er helt i nedadgäende position Savens bromsevirkning kan medfore, at savhovedet pludselig trækkes nedad, og det skaber risiko for personskade.

EKSTRA SIKKERHEDSANVISNINGER

• Indkoblingsstrømstødet kan forårsage kortfristede spændingsfald; under ugunstige netbetingelser kan andre apparater blive pavirket heraf (hvis strømtilforslens systemimpedans er minded end 0,464 Ohm, er det usandsynligt, at der opstår ulemper); ønsker de yderligere afklaring,kontakt venligst din lokale el leverandør

GENERELT

Værktoget mA kun bruges til at skare i trae
- Kontroller altid at forsyningsspændingen er den samme som den spænding, der er anfør på værktøjets navneskitt
- Stå ikke oven på værktøj erller dets stativ Der kan opstå alvorlig personskade, hvis værktøj vælter, eller hvis man ved et uheldkommen i kontakt med det kørende værktøj. Opbevar ikke materialer på erller i nærheden af værktøj, hvor det er质地 at stå på værktøj erller dets stativ for at na dem.
- Fjern altid forst stikket fra kontakten, forend De foretager nogleændringer eller skifter tilbehör
- Tag altid stikket ud af stromkilden, for geringssaven flyttes Træk stikket ud, sænk savhovedet og lás det på plads ved hjælp af bærehændtaget og et af handindhuggene i savens bundplade.
- Forlad jegke saver, for den er fuldstændigt stoppet
Nár du skærer uregelmæssigt formede arbejdsemner, skal du planlægge dit arbejde, á arbejdsemnet ikke kan glide og klemme sig fast om klingen og dermed blive revet ud af din.Hand
- Dette værktøj ma ikke bruges af personer under 16 Å
- Dette værktøj er/DDE egnet til vandsavning

UDENDORSRBUG

Nár værktøjet anvendes udendørs, skal det forbindes via en fejstrømsafbryder (FI) med en triggestrom pa 30mA maksimum, og man ma kun anvende en forlængerledning, som er beregnet til udendørs brug og er udstyret med en staenkbeskyttet koblings-stikkontakt

INDEN BRUG

• Anvend helt udrullede og sikre forlaengerledninger med en kapacitet på 16 A

• Brug beskyttesesbriller, horevaern, og beskytteseshandsker
  Stov fra materiale som f.eks. maling, der indeholder bly, nogle traesorter, mineraler og metal kan vare skadeligt (kontakt med aller indanding af stovet kan forarsage allergiske reaktioner og/eller sygdomme i luftvejene hos den, der anvender værktoget, ullh oskringstaende); bær en stovmaske og arbejd med en stovudugsanordning, hvor en sadan kan sluttes til

• Visse slags stov er klassificeret som kraeftfremkaldende (som f.eks. stov fra eg og bog) især i forbindelse med tilsaetningsstoffer til træbehandling; bær en stovmaske og arbejd med en stovudugningsanordning, hvor en sādan kan sluttes til
  Folg de nationale krav, hvad angar stov, for de materialer, du onsker at arbejde med
• Bearbejd/DD: Asbestholdigt materiale (asbest er kræftfremkaldende)
• Brug aldrig værktøjet utden den originale beskyttelsesskærm
• Kontroller beskyttesesskaernen for korrekt sukning for hver brug
• Anvend ikke saven, hvis beskyttelsesskaermen ikke bevacæger sig frit og lukker øjeblikeligt
• Tving eller bind aldrig beskyttelsesskærmen i Åben position
• Brug aldrig værktøjet utden bordindsatsen. Udskift en defekt eller slidt bordindsats
  Fjern alle genstande savel ovenpaa som nedenunder savlinien, for De begynder at save
• Undgå skader forårsaget af skruer, som eller andre materialer i arbejdstykket; fjernppe De begynder at arbejde

TILBEHØR

• Anvend aldrig slide/skaereskiver til dette værktøj
• SKIL kan kun sikre en korrekt fonction af værktøj, hvis der benytttes den rigtige tilbehør, som kan fãs hos SKIL-forhandleren
• Ved montering/anvendelse af tilbehør, der ikke er fremstillet af SKIL, skal den pagældende producients instruktioner overholds næje
• Brug kun savklinger, der svarer til de tekniske data, der er angivet i/DDnevejledning, og som er kontrolleret og mærket tilsvarende iht. EN 847-1
• Der må kun benytttes tilbehør, hvis godkende omdrejningstal er mindst sa hjit som værktøjets max. omdrejningstali ubelastet tilstand
• Brug aldrig savklinger der er lavet af HSS stål
• Brug aldrig savklinger der er slove, skæve eller på,anden måde beskadigede
• Brug kun savklinger med en huldiameter, som passer til værktjsspindelen uden spillerum; brug aldrig reduktionsmuffer eller adaptere for at få savklinger med større huller til at passer
• Beskyt tilbehør mod slag, stød og fedt

UNDER BRUG

• Overbelastmente voerktojet (anvend et let og vedvarende tryk for at undgå overophedning af savklinger og, i tilfælde af skæring af plastik, at smelte plastikmaterialielet)
• Hold fingre, hænder og arme væk fra den roterende savklinge

• Hvis savklingen blokeres, skal du straks slukke for værktog og tage stikket ud.; Forst derefter ma du fjerne det fastklemte arbejdsemne

• I tilfælde af blokering ell er ved elektrisk ell mekanisk fejlfunktion, afbryd straks værktøj et og tag stikket ud af kontakten

• Hvis kablet beskadiges aller skæres over under arbejdet,/DDke beror kablet, og straks træk ud stikket
• Anvend aldrig værktøjet, hvis ledningen er beskadiget. Den skal udskiftes med en specielt forberedt ledning, der kan fas gennem kundeservice.

LASERSTRALING

• Ret/DDke laserstralen mod personer erler dyr, og kig aldrig ind i den direkte erler reflekterede laserstrale (det kan blende personer, forarsage ulykker ell berstkadige ojnene)
• Hvis du fãr laserstrålen i øjnene, skal du lukke dem med det samme og straks bevæge hovedet ud af stråleområdet
• Foretag aldrigændringer af laseranordningen
• Se jegke ind i laserstrålen (laserstråling)
• Brug ikke optiske forstørrelsesanordninger (som f.eks. forstørrelsesglas, teleskoper eller kikkerter) til at se ind i laserstrålen
• Anvend/DDke varktojei nahrheden af brandfarlige vaesker, gasser erer stov
• Anvend ikke værktøjet, när der er børn i naerheden
• Den installerede laser违法犯罪 med en anden lasertype

EFTER BRUG

• After at man har slukket for værktøjet, ma man aldrig standse tilbehorets rotation ved at paføre en sidelaens kraft mod det
  Fjern kun afskæringer eller andre dele fra arbejdsemnet fra skareområdet, när alle bevægelige dele er standset helt
• savklingen bliver meget verm under brug, rør ikke ved den, for den er kølet af
  Opbevar værktøjet indendors på et tør, aflast sted, utilgaengeligt for bo:

FORKLARING TIL SYMBOLERNE PÅ VÆRKTØJET

② Laes instruktionen inden brugen
③ Brug beskyttelsessbriller og horeværn
④ Fareomrade! Hender forbudt. Hold hender, fingre og arme pa afstand af dette omrade.
Dobbelt isolering (jordforbindelse unodvendig)
⑥ Elværktj og batterier mA ikke bortskaffes som alminderigt affald
⑦ Laserstråling / Se/DD/ Klasse 2 laserprodukt

BETJENING

• Montering

• monter transporthandtaget med 2 bolte ved hjælp af stiftnøglen AK

• monter geringslaseknappen AB pa forsiden af bordet 10

• Transport-/arbejdssposition

For at Iosne vaektjet (arbejdssposition)

• tryk handtaget B ned med en hand, men du trækker lasestifton C ud med den,anden hand ① a

• for hovedet langsomt opad

• for at kunne save med en skubbende bevægelse skal du lösne laseknappen AE ①b For fastgoring af værktøjet (transportposition)

• skub hovedet hen til stoppet i retning mod styret S og stram laseknappen AE ① c

• indstil smigskaeringsvinklen til 0^ (se Indstilling af smigskaeringsvinkel)

• indstil geringsvinklen til 45^ (se Indstilling af geringsvinkel)
  trykhandtagetBnedmedénhand,men du skubber til lasestiftenCmeddenanden hand
• saml strømledningenSAMEN
• drug transporthandtaget E til at bareveerktoget 1dd
• alternative skal du bruge sidehandtagene til at bare voerktojet ⑪e

! loft aldrig værktoget ved at holde i hovedhandtaget.
eller stromledningen

• Montering af værktøj på arbejdsoverfladen 12
  ! montér altid værktøjet pa en jævn og stabil arbejdsoverflade (f.eks. en arbejdsbænk) for sikker handtering
• brug 4 monteringshuller F til at fastgore værktøjet med passende skruer til arbejdsoverfladen
• du kan ogsa spende værktoget fast til arbejdsoverfladen med de skruetvinger, der er tilgaengelige pa markedet
• for at stabilisere værktøjet kan du justere højden af stottefoden G
• alternativek kan værktjoet monteres pæ et geringsavstativ
  ! læs alle advarsler og instruktioner, der følger med savstativet

Stov-/spaneopsugning 13

• tøm støvposen med regelmæssige mellelremr for optimal støvopsugning

! lad aldrig stovsugerslangenkommenikontakt med underskaermen ellersavningen

Savbordsforlaenger 14

• drug knapperne L til at fastgore forlaengerskinnerne K (pà haver side af værktøjet)

• laengden af forlaengerskinnerne K kan justeres trinvist fra minimum til maksimum

• Fastspænding af arbejdsemnet 15

! for optimal arbejdssikkerhed skal du altid fastspende arbejdsemnet sikkert med den medfolgende justerbare klemme

• arbejd ikke med arbejdsemner, der er for små til at blive spændt fast
• for maksimale mal for arbejdsemnet skal du bruge tabellen 16 som reference
  fastgör den samléde klemme i stottehulleit N med knappen P (pá hver side af værktøjet)
• drug 1 af de 2 riller; for arbejdsemner med en tykkelse op til 4cm og over 4cm
• pres arbejdsemnet fast mod styret S
• lás op for hándtaget R
• tilpas klemmen til arbejdsemnet
• spænd arbejdsemnet sikkert fast ved at lase handtaget R

I ved nogle gerings- og smigskæringskombinationer eller afhengigt af arbejdsemnets storrelse kan detarent ndvendigt at bruge commerciert tilgengelige skrueklemmer i stedet for at bruge emeholderen

• Indstilling af geringsvinkel ⑦

• Iøsn Iasehandtaget AB

• skub til geringslasens udloserhandtag AC

• drej savbordet til venstre eller højre og indstil den ønskede geringsvinkel (fra 0^ til 47^ ) ved hjælp af indicator AD

• slip händtaget AC
• stram lasehandtaget AB (stram/DD handtaget for hards)

• for hurtig og præcis indstilling af ofte anvende geringsvinkler (0^, 15^, 22,5^, 31,6^, 45^) vil geringslåsenshandtag klikke paplads i de tilsvarende positioner

• Indstilling af smigvinkel 18

• Iøsn den trebene knap U18b

• sving savhovedet til venstre, indtil indikatoren for smigvinklen V peger i den onskede smigvinkel

• hold savhovedet i deutsche position og stram knappen U

• Sammensatte snit 19

• sammensatte snit kræver bade indstilling af geringsvinkel og indstilling af smigvinkel
  ! betjen ikke saven i visse gerings- og smigskæringskombinationer, der kan resultere i interferens mellem savens glidende og stationære dele eller mellem de glidende dele og arbejdsemnet

! test altid Först på et stykke kasseret materiale

Laserlinje 20

• for præcis savning langs den ønskede savelinjen markeret på arbejdsemnet
• taend/sluk laserlinje ved at trykke afbryderen AA
• laseren er justeret ind after venstre side af snittet
• den horizontale justering af laseren kan let justeres med en skrue Y

!For du starter pa et arbejde, skal du kontrollere, at den laserlinje star pa linje med den aktuelle skerelinje, ved at lave et provesnit pa et stykke affaldsmateriale

• Savning.uden skubbende bevægelse (små arbejdsemner)

• Iøsgør laseknappen AE, hvis den er stram

• skub savhovedet hen til stoppet i retning mod styret S og stram laseknappen AE ingen
  ! hvis mekanismen ikke lases, kan det få klingen til pludselig at vandre op over arbejdsemnet og arbejde sig hen mod dig
• indstil værktej til arbejdssposition
  ! sorg for, at arbejdsemnet sidder, sa der udoves tryk mod savbordet og styret S
  tænd for værktoget ved at frigore lasen AG og trække i hovedkontakten AF 22
  ! dine arme ma ikke krydset, nár savhovedet betjenes ②a
• sav gennem arbejdsemnet med jævne fremryk
  I værktøjet skal kore med max. hastighed inden savklingen berørerarbejdsemnet

• sluk værktøj ved at slippe afbryder AF
  vent, indstil savklingen stár fuldstændigt stille, før du langsomt forer savhovedet opad

• Savning med skubbende bevægelse (brede arbejdsemner)

! vær opmaerksom pa, at den nedenfor beskrevne metode er den eneste sikre
- saven må不同程度 korekkes gennem arbejdsemnet
- Iøsgør laseknappen AE, hvis den er stram
! sorg for, at arbejdsemnet sidder, sa der udoves tryk mod savbordet og styret S

• træk savhovedet瑕 langt væk fra styret S, at savklingen befinder sig foran arbejdsemnet 23
• tænd for værktoget ved at trykke pa sikkerhedshandtaget AG og trække i hovedkontakten AF (2)
  ! dine arme ma ikke krydset, nr savhovedet betjenes ② a
• tryk savhovedet i retning mod styret S og sav gennem arbejdsemnet med ensartede, fremadrettede bevægelser 23
  ! værktøj skal kore med max. hastighed inden savklingen berørerarbejdsemnet
  !hvis underskaern men icke automatisk abnes, hvilket kan ske under visse forhold (f.eks. med et arbejdsemne meget tæt pa den maksimale kapacitet), kan det vaere nodvendigt at abne afskaermningen manuelt 21b
• sluk værktøj ved at slippe afbryder AF

• vent, indstil savklingen star fuldstendigt stille, for du langsomt forer savhovedet opad

• Saveriller 24

• indstil den ønskede dybde med dybdestoppet AH og lås det på plads ved at stramme øtrikken AJ

• der skal placeres et afstandsstykke af træ mellem arbejdsemnet og afskærmningen, for at man kan fæ ensartet dybde i rillens fulde længde

! sorg for, at savklingen/DDs sig fast i arbejdsemnet

! test altid Först på et stykke kasseret materiale

• Udskifting af savklinge 25

! træk stikket ud af kontakten

• tag sekskantnøglen AK ud af opbevaringspladsen AL
• hold den beskyttena afskarmnng A i aben position
• Isgor daekpladens skrue AN (skru ikke skruen helt ud) (25)a
  -drej den beskyttende afskaermnng A helt tilbag25b
  tryk pa spindellaseknappen AM og hold den nede, mens klingebolten fjernes AO ved at dreje stiftnoglen AK MED URET (= i samme retning som pilen, der er trykt pa savklingen)

!tryk kun pa spindellaseknappen AM, när værktjojet\ ikke bevæger sig

! udskift savklingen med savtænderne og pilen trykt på savklingen jegende i samme retning som pilen på beskyttelsesskaermen A

• monter flangen AR5c

tryk på spindellaseknappen AM og hold den nede, mens du spænder klingebolten med stiftnøglen AK MOD URET 1/8 omgang forbi fingerstramt (det sikrer, at savklingen kan glide, när den udsættes for ekstrem modstand for at reducere motoroverbelastning og tilbageslag)
- stram skruen for daekselplade AN

Udskiftning af bordindsats AQ 26

Udskift en defekt aller slidt bordindsats som folger:

! træk stikket ud af kontakten

• tag stiftnoglen AK ud af opbevaringspladsen AL
• fjern alle 6 skruer som illustrreret
• fjern den gamle bordindsats ved forst at lofte den foran og derefter ved at trække den helt ud

• anbring en ny bordindsats
  I stram alle 6 skruer

• Kontrol/justering af 90^ bladinstilling ⑦

! traek stikket ud af kontakten

• drej savbordet til geringsposition 0^ og las papi plads
• sving savhovedet til 0^ smigskaeringsposition
• sænk savhovedet og lås på plads
• kontroller, at der er en vinkel på 90^ mellem savklinge og bord med en vinkel

• hvis det er nødvendigt justeres 90^ bladindstilling som følger:

• Iøsn den trebene knap U

• juster skruen W med en bladnøgle 10 (ikke inkluderet som standard)
• kontroller igen med vinkelmailen

• nulstil smigskaeringsindikator V til 0^

• Kontrol/justering af 45^ bladinstilling 28

! træk stikket ud af kontakten

• drej savbordet til geringsposition 0^ og las papi plads
• Iøsn den trebene knap U
• sving savhovedet til venstre
• kontroller, at der er en vinkel på 45^ mélém savklinger og bord med en geringsvinkel
• kontroller, at smigindikator V er på afmaerkningen 45^

• hvis det er nødvendigt justeres 45^ bladindstilling som følger:

• juster skruen X med en bladnøgle 10 (ikke inkluderet som standard)

• kontroller igen med geringsvinkelmäleren

• Kontrol/justering af 90^ styreindstilling 29

! træk stikket ud af kontakten

-drej savbordet til geringsposition 0^ og las palaeds
- sænk savhovedet og lås på plads
- kontroller, at der er en vinkel pa 90^ mellem blad og styr S med en vinkelmaler (sorg for, at vinkelmaleren rorer ved selve savklingen og ikke dens taender) 29a
- hvis det er nødvendigt justeres 90^ styreindstilling som følger:

1. Iøsn 2 sekskantsskruer T 29b
2. juster styr, indtil blad og styr har fuld kontakt med vinklen
3. stram 2 sekskantsskruer T
4. nulstil geringsindikator til 0^ 29c

GODE RAD

• Specielle arbejdsemner

• stot altid et langt arbejdsemnes frie ende

• sorg for, at kurve de og runde arbejdsemner er saerligt sikrede mod at smutte 31
• i skærlinjen må der/DD ke vare mellemrum mellem arbejdsemnet og styret eller savbordet
• om nodvendigt skal der laves et ekstrastyr, og hullerne i skydestyret skal bruges til at fastgore ekstrastyret 32

! ekstrastyret kan kun bruges ved smigskaeringsposition 0^

• Illustrationen ③3 kan bruges som reference ved arbejde med gulvlister

• Laeg altid den paeneste side af arbejdsemnet nedad for at minimere splitting

• Brug kun skarpe savklinger af den korrekte type

• kvaliteten af snittet foroges med antallet af taender

• hardsmetalsavklinger holder skaret op til 30 gange laengere end alm. klinger

VEDLIGEHOLDELSERVICES

• Hold altid værktøj og ledning ren (særligt udluftningsrillerne på motorhusets bagende)
• Kontroller regelmæssigt for at sikre, at underskærmen fungerer korrekt. Rengør underskærmen for ophobet savsmuld med en fugtig klud.

! træk stikket ud for rennsning

• Ioft underskærmen til helt Åben position, og slip den; hvis den ikke lukkes straks og helt, skal den kontrolleres på et SKIL-center, hvor udføres eftersalgsservice af elværktøj

• Rengør savklingen straks after brug (specielt for harpiks og lim)! savklingen bliver meget varm under brug, rør il ved den, for den er kølet af

• Rengör laserlyset AC med en blød børste after haver brug for at bevare en god synlighed af laserlinjen (pas pa, at du/DDukommer til atændre laserens indstilling)

• Skulle elværktøj trods omhyggelig fabrikation og kontrol skulle holde op med at fungere, skal reparationen udføres af et autoriseret serviceværksted for SKIL-elektrovræktøj

• send det ikke adskilte værktøj sammen med et købsbevis til forhandleren eller nærmeste SKIL-serviceværksted (adresser og resedelstegning af værktøj findes på www.skil.com)

Husk, at beskadigelse som ffolge af overbelastning ellerr forkert handtering af varktojet icke er omfattet af garantien (se www.skil.com vedrorende SKILgarantibetingelserne,ller sporg din forhandler)

MILJ0

• Elværktøj, batterier, tilbehør og emballage ma ikke bortskaffes som almindeligt affald (kun for EU-lande)

• i henhold til det europæiske direktiv 2012/19/EF om bortskaffelse af elektriske og elektroniskeprodukter og gældende national lovgivning, skal brugt elværktøj indsamles separat og bortskaffes på en@made, der skåner miljøet mest muligt

• symbolet⑥ erindrer dig om dette, nár udskiftning er nødvendig

ST0J

Malti overensstemmelse med EN 62841 er lyddtryksniveauaet for dette værktj paa 100,0 dB (A) og lydeffektniveauaet paa 109,5 dB (A) (med en usikkerhed K = 3 dB)
- Stojemissionsniveauauet er malt i henhold til den standardiserede test som anfør i EN 62841, og det kan benyttes til atSAMmenigne to værktjoer med hinanden og til en forellobig vindering af stojeksponeringen, nar værktoiet anwendes til de nævnte anvendelser

• anwendes værktøjet til andre formål erer med andet eller)darligt vedligeholdt tilbehør,kan dette ogge udsættelsensneiveauet betydeligt
• de tidsrum, hvor værktøjet er slukket, ellr hvor det kører uden reelt at udfrole noget arbejde, kan reducere udsættelsensineaulet betydeligt

N

! loft verktøyet aldri ved hovedhändtaket aller stromledningen

! les alle advarslene og instruksene som medfolgen gjaeringsssagstativet

• Stov-/sponavsug 13

• monter stovposen H/stovsuger som vist

• tøm støvposen regelmessig for optimalt støvavsug! 参数la støvsugerslangenkommenikontakt med underskjermen ellser selve kuttingen

Sagbordutvidelse 14

! for optimal arbeitssikkerhet skal arbeidsstykket alltid settes godt fast med den medleverte justerbare klemmen

! før sagingen begyinner kontrolleres justeringen av den laserlinjen i forhold det virkelige saglinjen ved à ta et provekutt på et stykke avfall

Sage med skyvebevegelse (brede arbeitsstykker)

! metoden som er beskrevet nedenfor, er den eneste sikre
