MANUAL I PËRDORUESIT 1310 AA SKIL

EU Deklarata e konformitetit Sharrë kornizash teleskopike Numri i nenit Ne deklarojmë me përgjegjësinë tonë të vetme se produktet e paraqitura janë në përputhje me të gjitha dispozitat e zbatueshme të direktivave dhe rregulloreve të listuara më poshtë dhe janë në përputhje me standardet si më poshtë. Dosja teknike në:

• Kjo pajisje është projektuar si një vegël e palëvizshme për prerje gjatësore dhe tërthore në dru me prerje të drejta si dhe prerje këndore (mund të realizohen kënde horizontale me kllapë nga -47° deri në +47°, si dhe kënde të pjerrëta vertikale nga 0° deri në 45°)

• Lexoni dhe ruani këtë manual të përdorimit

• Kjo vegël nuk është e projektuar për përdorim profesional

• Përdoreni veglën vetëm kur të jetë e montuar me saktësi dhe plotësisht (kini parasysh se Skil nuk mund të jetë përgjegjës për dëmtime të veglës dhe/ose dëmtime personale që shkaktohen nga montimi i gabuar i veglës)

- во случај на примедба, испратете го алатот нерасклопен, заедно со сметкопотврдата, до204 mirë. Zonat e çrregullta ose të errëta janë një ftesë për aksidente. b) Mos i përdorni pajisjet elektrike në situata me mundësi shpërthimi, si në prani të lëngjeve, gazeve ose pluhurave të djegshëm. Pajisjet elektrike shkaktojnë shkëndija që mund të ndezin pluhurat ose avujt. c) Mbajini fëmijët dhe personat e tjerë larg gjatë përdorimit të veglës së punës. Tërheqja e vëmendjes mund të shkaktojë humbjen e kontrollit.

2) SIGURIA ELEKTRIKE

a) Spinat e veglës së punës duhet të përputhen me prizën. Mos modikoni kurrë spinën në asnjë mënyrë. Mos përdorni asnjë spinë përshtatëse me veglat e punës me tokëzim. Spinat e pamodikuara dhe prizat përshtatëse do të zvogëlojnë rrezikun e goditjes elektrike. b) Shmangni kontaktin trupor me sipërfaqe të tokëzuara si tuba, radiatorë, soba dhe frigoriferë. Ka një rrezik më të madh të goditjeve elektrike nëse trupi është i tokëzuar. c) Mos ekspozoni veglat e punës në shi ose në kushte me lagështi. Uji që hyn në veglën e punës do të rritë rrezikun e goditjes elektrike. d) Mos abuzoni me kordonin. Mos e përdorni kurrë kordonin për transportin, tërheqjen ose heqjen e spinës së veglës së punës. Mbajeni kordonin larg nga nxehtësia, vaji, anët e mprehta ose pjesët që lëvizin. Kordonët e dëmtuar ose e bllokuar rrisin rrezikun e goditjes elektrike. e) Kur përdorni një vegël pune në mjedise të jashtme, përdorni një kordon zgjatues të përshtatshëm për përdorim në mjedise të jashtme. Përdorimi i një kordoni të përshtatshëm për përdorime në mjedise të jashtme zvogëlon rrezikun e goditjes elektrike. f) Nëse përdorimi i veglës së punës në një vend me lagështi është i pashmangshëm, përdorni një automat qarku me shkarkesë me tokëzim. Përdorimi i një automati me shkarkesë me tokëzim zvogëlon rrezikun e goditjes elektrike.

3) SIGURIA PERSONALE

a) Qëndroni në gatishmëri, shikoni se çfarë po bëni dhe përdorni gjykimin kur përdorni një vegël pune. Mos e përdorni një vegël pune kur jeni i lodhur ose nën ndikimin e ilaçeve, alkoolit ose mjekimit. Një moment humbje e vëmendjes gjatë përdorimit të veglave të punës mund të shkaktojë dëmtime të rënda personale. b) Përdorni pajisje personale mbrojtëse. Mbani gjithmonë pajisje për mbrojtjen e syve. Pajisjet mbrojtëse si maska kundër pluhurit, këpucët që nuk rrëshqasin, kaskat ose pajisjet për mbrojtjen e veshëve për kushtet përkatëse do të zvogëlojnë dëmtimet personale. c) Parandaloni ndezjen e rastësishme. Sigurohuni që çelësi është në pozicionin kur para se të lidhni burimin e energjisë dhe/ose baterinë, para se të merrni ose të transportoni pajisjen. Transportimi i veglave të punës me gishtin në çelës ose aktivizimi i veglave të punës që kanë çelësin të ndezur është një ftesë për aksidente. d) Hiqni çdo çelës ose çelës përshtatës para ndezjes së veglës së punës. Një çelës i lënë i lidhur me një pjesë rrotulluese të veglës së punës mund të shkaktojë dëmtime personale.

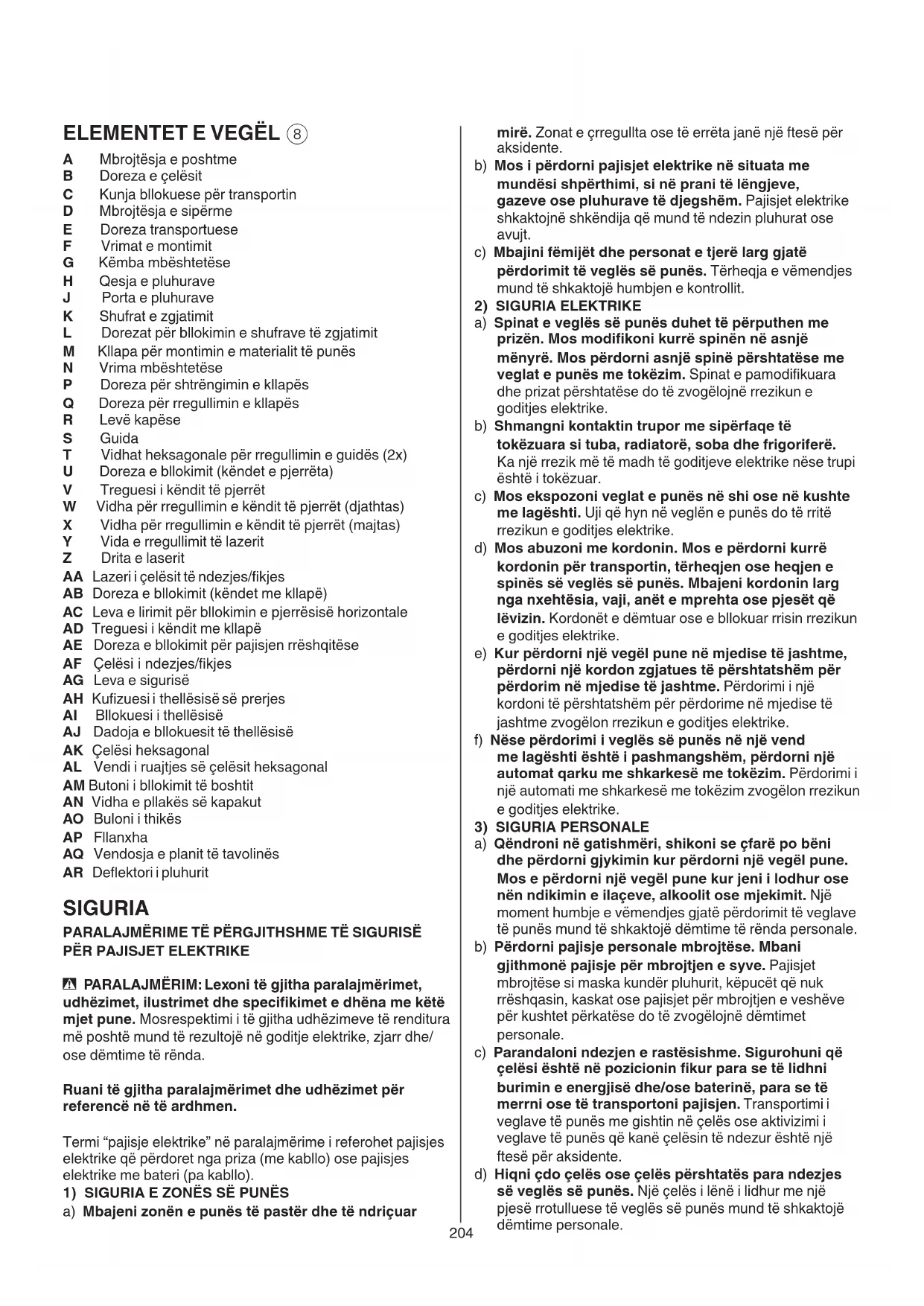

A Mbrojtësja e poshtme B Doreza e çelësit C Kunja bllokuese për transportin D Mbrojtësja e sipërme E Doreza transportuese F Vrimat e montimit G Këmba mbështetëse H Qesja e pluhurave J Porta e pluhurave K Shufrat e zgjatimit L Dorezat për bllokimin e shufrave të zgjatimit M Kllapa për montimin e materialit të punës N Vrima mbështetëse P Doreza për shtrëngimin e kllapës Q Doreza për rregullimin e kllapës R Levë kapëse S Guida T Vidhat heksagonale për rregullimin e guidës (2x) U Doreza e bllokimit (këndet e pjerrëta) V Treguesi i këndit të pjerrët W Vidha për rregullimin e këndit të pjerrët (djathtas) X Vidha për rregullimin e këndit të pjerrët (majtas) Y Vida e rregullimit të lazerit Z Drita e laserit AA Lazeri i çelësit të ndezjes/kjes AB Doreza e bllokimit (këndet me kllapë) AC Leva e lirimit për bllokimin e pjerrësisë horizontale AD Treguesi i këndit me kllapë AE Doreza e bllokimit për pajisjen rrëshqitëse AF Çelësi i ndezjes/kjes AG Leva e sigurisë AH Kuzuesi i thellësisë së prerjes AI Bllokuesi i thellësisë AJ Dadoja e bllokuesit të thellësisë AK Çelësi heksagonal AL Vendi i ruajtjes së çelësit heksagonal AM Butoni i bllokimit të boshtit AN Vidha e pllakës së kapakut AO Buloni i thikës AP Fllanxha AQ Vendosja e planit të tavolinës AR Deektori i pluhurit SIGURIA PARALAJMËRIME TË PËRGJITHSHME TË SIGURISË

PËR PAJISJET ELEKTRIKE

- PARALAJMËRIM: Lexoni të gjitha paralajmërimet, udhëzimet, ilustrimet dhe specikimet e dhëna me këtë mjet pune. Mosrespektimi i të gjitha udhëzimeve të renditura më poshtë mund të rezultojë në goditje elektrike, zjarr dhe/ ose dëmtime të rënda. Ruani të gjitha paralajmërimet dhe udhëzimet për referencë në të ardhmen. Termi “pajisje elektrike” në paralajmërime i referohet pajisjes elektrike që përdoret nga priza (me kabllo) ose pajisjes elektrike me bateri (pa kabllo).

1) SIGURIA E ZONËS SË PUNËS

a) Mbajeni zonën e punës të pastër dhe të ndriçuar205 vetëm pjesë ndërrimi identike. Kjo gjë do të sigurojë ruajtjen e sigurisë së veglave të punës. UDHËZIMET E SIGURISË PËR SHARRAT BANGO

• Sharrat bango janë të projektuara për prerjen e produkteve të drurit dhe të ngjashme me drurin; ato nuk mund të përdoren me disqe prerëse smeriluese për prerjen e materialeve si shina, shufra, gozhdë etj. Pluhuri i smerilimit shkakton bllokimin e pjesëve lëvizëse, si p.sh. të mbrojtëses së poshtme. Shkëndijat nga prerja me smerilim do të djegin mbrojtësen e poshtme, elementin e prerjes dhe pjesët e tjera plastike.

• Përdorni kllapa për të mbështetur materialin e punës sa herë që është e mundur. Nëse e mbështetni materialin e punës me dorë, duhet ta mbani gjithmonë dorën të paktën 100 mm nga çdo anë e diskut të sharrës. Mos e përdorni këtë sharrë për të prerë materiale që janë shumë të vogla për t'u vendosur në mënyrë të sigurt në kllapa, apo për t'u mbajtur me dorë Nëse dora është vendosur shumë afër diskut të sharrës, ekziston një rrezik më i madh i dëmtimit nga kontakti me diskun.

• Materiali i punës duhet të jetë e palëvizshëm dhe i kapur me kllapa, ose i mbajtur mes bordurës dhe bangos. Mos e futni materialin e punës te disku ose mos prisni "me dorë të lirë" në asnjë mënyrë Materialet e punës që nuk janë kapur ose që lëvizin mund të kërcejnë me shpejtësi të lartë, duke shkaktuar dëmtime.

• Shtyjeni sharrën në materialin e punës. Mos e tërhiqni sharrën përgjatë materialit të punës. Për të bërë një prerje, ngrini kokën e sharrës dhe tërhiqeni atë mbi materialin e punës pa prerë, ndizni motorin, shtypni poshtë kokën e sharrës dhe shtyjeni sharrën përgjatë materialit të punës Prerja me tërheqje mund të bëjë që disku i sharrës të ngjitet mbi materialin e punës dhe ta hedhë njësinë e diskut me forcë drejt operatorit.

• Mos e kryqëzoni kurrë dorën me vijën e planikuar të prerjes përpara ose prapa diskut të sharrës Mbështetja e materialit të punës "me dorën të kryqëzuar" d.m.th. mbajtja e materialit të punës në të djathtë të diskut me dorën tuaj të majtë ose anasjelltas është shumë e rrezikshme.

• Mos e zgjatni dorën prapa bordurës më afër se 100 mm nga të dyja anët e diskut të sharrës për të hequr copat e drurit, ose për ndonjë arsye tjetër, kur disku është duke u rrotulluar Afërsia e diskut të sharrës me diskun që rrotullohet mund të mos jetë e dukshme dhe mund të lëndoheni rëndë.

• Kontrolloni materialin e punës para prerjes Nëse materiali i punës është i harkuar ose i deformuar, kapeni atë me pjesën e jashtme të harkimit drejt bordurës. Sigurohuni gjithmonë që të mos ketë hapësirë mes materialit të punës, bordurës dhe bangos përgjatë vijës së prerjes. Materialet e punës që janë të përkulura ose të deformuara mund të përdridhen ose të lëvizin dhe mund të shkaktojnë bllokimin në diskun e sharrës gjatë prerjes. Në materialin e punës nuk duhet të ketë gozhdë apo objekte të tjera të huaja.

• Mos e përdorni sharrën derisa bangoja të jetë e pastër nga të gjitha veglat, copëzat e drurit, etj., përveç materialit të punës Copëzat e vogla, copat e e) Mos u zgjasni. Mbani një vendosje të mirë të këmbëve dhe një ekuilibër të mirë në çdo moment. Kjo gjë bën të mundur një kontroll më të mirë të veglës së punës në situata të papritura. f) Vishuni në mënyrën e duhur. Mos vishni veshje të gjera ose bizhuteri. Mbani okët, veshjet dhe dorashkat larg nga pjesët lëvizëse. Veshjet e gjera, bizhuteritë ose okët e gjatë mund të kapen nga pjesët në lëvizje. g) Nëse janë ofruar pajisje për lidhjen e pajisjeve të mbledhjes dhe nxjerrjes së pluhurave, sigurohuni që ato të jenë të lidhura dhe të përdoren si duhet. Përdorimi i mbledhjes së pluhurave mund të zvogëlojë rreziqet në lidhje me pluhurat. h) Mos lejoni që familjarizimi i tuar nga përdorimi i shpeshtë i veglave t’ju lejojë të tregoheni të vetëkënaqur dhe të shpërllni parimet e sigurisë për pajisjet. Një veprim i pakujdesshëm mund të shkaktojë dëmtime të rënda në më pak se një sekondë.

4) PËRDORIMI DHE KUJDESI PËR VEGLËN E PUNËS

a) Mos ushtroni forcë mbi veglën e punës. Përdorni veglën e punës të duhur për përdorimin tuaj. Vegla e punës e duhur do të realizojë një punë më të mirë dhe më të sigurt dhe me shpejtësinë që ajo është e projektuar. b) Mos përdorni veglën e punës nëse çelësi nuk e ndez apo e k. Çdo vegël pune që nuk mund të kontrollohet me anë të çelësit është e rrezikshme dhe duhet të riparohet. c) Shkëputni spinën nga burimi i energjisë dhe/ ose baterinë nga vegla e punës para se të bëni rregullime të tjera, të ndryshoni aksesorët ose të ruani veglat e punës. Këto masa parandaluese të sigurisë ulin rrezikun e ndezjes aksidentale të veglës së punës. d) Mbani veglat e punës larg fëmijëve dhe mos lejoni personat e pamësuar me veglën e punës ose këto udhëzime për përdorimin e pajisjes. Veglat e punës janë të rrezikshme në duart e përdoruesve të patrajnuar. e) Mirëmbani veglat e punës. Kontrolloni për mospërshtatje ose bllokim të pjesëve lëvizëse, thyerje të pjesëve dhe gjendje të tjera që mund të ndikojnë në funksionimin e veglës së punës. Nëse dëmtohet, riparojeni veglën e punës para përdorimit. Shumë aksidente shkaktohen nga veglat e punës jo të mirëmbajtura si duhet. f) Mbajini pajisjet prerëse të pastra dhe të mprehta. Pajisjet e prerjes të mirëmbajtura dhe me anë të mprehta kanë më pak mundësi për t’u bllokuar dhe janë më të lehta për t’u kontrolluar. g) Përdorni veglat e punës, aksesorët dhe puntot, etj. në përputhje me këto udhëzime, duke marrë parasysh kushtet e punës dhe punën që do të kryhet. Përdorimi i veglave për përdorime të ndryshme nga ato të përcaktuara mund të shkaktojë rreziqe. h) Mbajini dorezat dhe sipërfaqet ku mbaheni të thata, të pastra dhe pa vajra ose graso. Dorezat dhe sipërfaqet ku mbaheni, kur janë të rrëshqitshme, nuk ju lejojnë ta menaxhoni dhe ta kontrolloni në mënyrë të sigurt pajisjen në situata të papritura.

a) Shërbimi i veglës së punës duhet të kryhet nga një person i kualikuar për riparimet duke përdorur206 UDHËZIMET E SHTESË PËR SIGURINË

• Korenti gjatë kohës së pikut shkakton rënie të shkurtra të voltazhit; në kushtet të pafavorshme të furnizimit me energji, pajisjet e tjera mund të preken (nëse rezistenca e sistemit për furnizimin elektrik është më e ulët se 0,464 Ohm, dhe mund të ndodhin çrregullime); nëse keni nevojë për më shumë sqarime, mund të kontaktoni me autoritetin e furnizimit me energji

• Përdoreni këtë pajisje vetëm për prerjen e drurit

• Kontrolloni gjithmonë që voltazhi i energjisë është i njëjtë me voltazhin e treguar në etiketën e veglës

• Mos qëndroni mbi veglën ose bazamentin e saj Mund të ndodhin lëndime serioze nëse vegla përmbyset ose nëse bini aksidentalisht në kontakt me pajisjen prerëse. Mos ruani materiale mbi ose pranë veglës që të jetë e nevojshme të qëndroni mbi veglën ose bazamentin e saj për t'i marrë ato.

• Shkëputni gjithmonë spinën nga burimi i energjisë para kryerjes së rregullimeve ose ndryshimeve të aksesorëve

• Hiqni gjithmonë spinën nga burimi i energjisë para se ta transportoni sharrën bango Hiqeni nga priza, ulni njësinë e kokës dhe bllokojeni në pozicion, përdorni dorezën e transportit dhe një nga kllapat e dorës në bazën e sharrës.

• Mos e lini pajisjen derisa të ndalojë plotësisht

• Kur prisni materiale pune me formë të çrregullt, planikoni punën që të mos rrëshqasë dhe të kapet te disku dhe të tërhiqet me forcë nga dora juaj

• Kjo pajisje nuk duhet të përdoret nga personat nën moshën 16 vjeç

• Kjo vegël nuk është e përshtatshme për prerje në lagështi

PËRDORIMI NË AMBIENTE TË JASHTME

• Kur e përdorni në ambiente të jashtme, lidheni pajisjen me një automat të korrentit të defektit (FI) me rrymë aktivizuese maksimumi 30 mA, dhe përdorni vetëm një kordon zgjatues të projektuar për përdorim në ambiente të jashtme me një prizë kundër ujit

• Përdorni kordonë të pahapur dhe të sigurt për zgjatime, me një kapacitet 16 amper

• Mbani syze mbrojtëse, mbrojtëse për veshët dhe doreza mbrojtëse

• Pluhurat nga materialet si boja me plumb, disa lloje drurësh, mineralesh dhe metalesh mund të jenë të dëmshme (kontakti ose thithja e pluhurave mund të shkaktojë reagime alergjike dhe/ose sëmundje respiratore për përdoruein ose personat përreth); mbani një maskë për pluhurat dhe punoni me një pajisje për heqjen e pluhurave kur mund të lidhet

• Disa lloje pluhurash skanë klasikuar si kancerogjene (si pluhuri i lisit dhe i ahut) veçanërisht në ndërthurje me lëndët shtesë për kondicionimin e drurit; mbani një maskë për pluhurat dhe punoni me një pajisje për heqjen e pluhurave kur mund të lidhet

• Respektoni kërkesat kombëtare në lidhje me pluhurat për materialet me të cilat dëshironi të punoni

• Mos punoni me materiale që përmbajnë asbest (asbesti konsiderohet kancerogjen)

• Mos e përdorni kurrë pajisjen pa sistemin origjinal mbrojtës

• Kontrolloni mbrojtësen që të mbyllet si duhet para çdo përdorimi lira të drurit ose sende të tjera që bien në kontakt me diskun rrotullues mund të kërcejnë me shpejtësi të lartë.

• Prisni vetëm një material në të njëjtën kohë Shumë materiale pune në stivë nuk mund të kapen ose ksohen si duhet dhe mund të përkulen ndaj diskut ose të lëvizin gjatë prerjes.

• Sigurohuni që sharra bango të jetë e montuar ose e vendosur në një sipërfaqe pune të qëndrueshme dhe në nivel para përdorimit. Një sipërfaqe pune e qëndrueshme dhe në nivel zvogëlon rrezikun për humbjen e stabilitetit të sharrës bango.

• Planikoni punën që do të kryeni! Sa herë që të ndryshoni përcaktimin e këndit 45-gradësh ose të pjerrët, sigurohuni që bordura e rregullueshme të jetë caktuar si duhet për mbështetjen e materialit të punës dhe që nuk do të shkaktojë ndërhyrje me diskun ose sistemin mbrojtës Pa e ndezur veglën dhe pa materialin e punës në bango, lëvizeni diskun e sharrës për një simulim të plotë të prerjes për të siguruar që nuk ka asnjë ndërhyrje ose rrezik për prerjen e bordurës.

• Siguroni mbështetjen e duhur, p.sh. me zgjatues të bangos, këmbalecë etj. për një material pune që është më i gjerë ose më i gjatë se pjesa e sipërme e bangos. Materialet e punës që janë më të gjata ose më të gjera se bangoja e sharrës mund të humbasin ekuilibrin nëse nuk kanë një mbështetje të sigurt. Nëse materiali i punës ose pjesa e prerë bien, ato mund të ngrenë lart mbrojtësen e poshtme ose të hidhen drejt diskut rrotullues.

• Mos përdorni një person tjetër për të zëvendësuar një zgjatues bangoje ose për më shumë mbështetje Mbështetja e paqëndrueshme për materialin e punës mund të shkaktojë përkuljen e diskut ose lëvizjen e materialit të punës, duke ju tërhequr ju dhe personin që ju ndihmon drejt diskut rrotullues.

• Pjesa e prerë nuk duhet të bllokohet ose të shtypet me asnjë mënyrë drejt diskut rrotullues të sharrës Nëse e kuzoni, d.m.th. përdorni bllokues të gjatësisë, pjesa e prerë mund të shtrëngohet ndaj diskut dhe të hidhet në forcë.

• Përdorni gjithmonë një kllapë ose një ksuese të projektuar për të mbështetur si duhet materialet e rrumbullakëta, si shufrat ose tubat Shufrat kanë tendencën të rrotullohen gjatë prerjes, duke bërë që disku "të kafshojë" dhe ta tërheqë materialin me dorën tuaj drejt diskut.

• Lëreni diskun të arrijë shpejtësinë e tij të plotë para se të bjerë në kontakt me materialin e punës Kjo do të zvogëlojë rrezikun e hedhjes së materialit të punës.

• Nëse materiali i punës ose disku bllokohen, keni sharrën e bangos. Prisni që të ndalojnë të gjitha pjesët lëvizëse dhe hiqeni spinën nga burimi i energjisë elektrike dhe/ose hiqni njësinë e baterisë. Më pas punoni për të çliruar materialin e bllokuar Nëse vazhdoni sharrimin me një material të bllokuar, kjo mund të shkaktojë humbjen e kontrollit ose dëmtimin e sharrës bango.

• Pasi të përfundoni prerjen, lëshoni çelësin, mbajeni sharrën të ulur dhe prisni që disku të ndalojë para se të hiqni pjesën e prerë Futja e dorës afër diskut para se të ndalojë është e rrezikshme.

• Mbajeni dorezën fort kur kryeni një prerje jo të plotë ose kur lëshoni çelësin para se koka e sharrës të jetë plotësisht në pozicionin e ulur Veprimi frenues i sharrës mund të bëjë që koka e sharrës të tërhiqet papritur poshtë, duke sjellë një rrezik për lëndime.207

• Mos e përdorni pajisjen në praninë e lëngjeve të djegshme, gazeve ose pluhurave të tillë

• Mos e përdorni pajisjen kur ka fëmijë përreth

• Mos e zëvendësoni lazerin e instaluar me një lloj tjetër lazeri

• Pas kjes së veglës, mos e ndaloni kurrë rrotullimin e aksesorit duke ushtruar një forcë anësore

• Hiqni copat e prera ose copat e tjera të materialit të punës nga zona e prerjes vetëm kur të gjitha pjesët lëvizëse të kenë ndaluar plotësisht

• thika e sharrës nxehet shumë gjatë përdorimit; mos e prekni para se të jetë ftohur

• Magazinojeni pajisjen në ambiente të brendshme në një vend të thatë dhe të mbyllur, larg nga fëmijët

Lexoni manualin e udhëzimeve para përdorimit

Mbani syze mbrojtëse dhe pajisje mbrojtëse për dëgjimin

Zona e rrezikut! Zona larg duart. Mbajini duart, gishtat ose krahët larg nga kjo zonë.

Izolim i dyshtë (nuk kërkohet tokëzim)

Mos i hidhni veglat elektrike dhe bateritë së bashku me materialet e mbeturinave familjare

Rrezatimi laser / Mos shikoni në rrezen / Klasë laser 2 produkt PËRDORIMI

• Montimi - montoni dorezën e transportit me bulona 2 duke përdorur çelësin heksagonal AK

- montoni çelësin e bllokimit të bangos AB në pjesën e përparme të bangos

• Pozicioni i transportit/punës Për lëshimin e pajisjes (pozicioni i punës) - shtypni poshtë dorezën B me njërën dorë ndërsa nxirrni kunjin e bllokimit C me dorën tjetër

- drejtoni ngadalë lart njësinë e kokës - për prerje me lëvizje rrëshqitëse, lironi dorezën e bllokimit AE

Për sigurimin e pajisjes (pozicioni i transportit) - rrëshqisni kokën e sharrës montimin e kokës te ndalesa në drejtim të bordurës S dhe shtrëngoni dorezën e bllokimit AE

- vendosni këndin vertikal në 0 ° (shikoni Vendosja e këndit vertikal) - vendosni këndin horizontal në 45 ° majtas ose djathtas (shikoni Vendosja e këndit horizontal) - shtypni poshtë dorezën B poshtë me njërën dorë ndërsa shtyni kunjin e bllokimit C me dorën tjetër - mblidhni kabllon elektrike - përdorni dorezën e transportit E për transportin e pajisjes

- si alternativë, përdorni dorezat anësore për transportin e pajisjes

• Montimi i pajisjes në sipërfaqen e punës

! për manovrim të sigurt, montojeni pajisjen gjithmonë mbi një sipërfaqe pune të rrafshët dhe të qëndrueshme (p.sh. bango pune) - përdorni 4 vrimat e montimit F për vendosjen e pajisjes me vidha të përshtatshme mbi sipërfaqen e punës - mund ta kapni po ashtu pajisjen në sipërfaqen e punës me kllapa vidhash që gjenden në treg

• Mos e përdorni sharrën nëse mbrojtësja nuk lëviz lirshëm dhe nuk mbyllet menjëherë

• Mos e shtrëngoni apo lidhni asnjëherë mbrojtësen në pozicionin e hapur

• Mos e përdorni kurrë pajisjen pa elementin e planit të tavolinës; zëvendësoni elementin e planit të tavolinës nëse ka defekt ose konsumohet

• Hiqni të gjtiha pengesat mbi si dhe poshtë në rrugën e prerjes para se të lloni prerjen

• Shmangni dëmtimet që mund të shkaktohen nga vidat, gozhdët dhe elementet e tjera në materialin e punës; hiqni ato para se të lloni punën AKSESORËT

• Mos përdorni kurrë disqe mprehës/prerës me këtë vegël

• SKIL mund të garantojë funksionimin pa probleme të veglës vetëm kur përdoren aksesorët e duhur që mund të merren nga shitësi i SKIL

• Për montimin/përdorimin e aksesorëve jo nga SKIL, ndiqni udhëzimet e prodhuesit përkatës

• Përdorni vetëm tehe të sharrës që përputhen me të dhënat e karakteristikave të dhëna në këto udhëzime përdorimi dhe që janë testuar dhe shënuar si në përputhje me EN 847-1

• Përdorni vetëm aksesorë me një shpejtësi të lejuar që përshtatet të paktën me shpejtësinë më të lartë pa ngarkesë të pajisjes

• Mos përdorni kurrë lama të sharrës të bëra me çelik të shpejtë (HSS)

• Mos përdorni një thika sharre që është e krisur, e deformuar ose jo e mprehtë

• Përdorni vetëm thika sharre me diametër vrime që përshtaten me boshtin kryesor të pajisjes pa e lëvizur; mos përdorni kurrë minimizues ose adaptorë për të përshtatur thika sharre me vrimë të madhe

• Mbrojini aksesorët nga goditja, tronditja dhe grasoja

• Mos e sforconi pajisjen (ushtroni trysni të lehtë dhe në vazhdim për të shmangur mbinxehjen e majave të thikave dhe, në rast të prerjes së plastikës, shkrirjen e materialit plastik)

• Mbajini gishtat, duart dhe krahët larg nga thika e sharrës që rrotullohet

• Nëse thika e sharrës bllokohet, keni menjëherë pajisjen dhe hiqeni nga priza; vetëm atëherë mund të hiqni materialin e çarë

• Në rast bllokimi ose defekti elektrik ose mekanik, keni menjëherë veglën dhe hiqni spinën

• Nëse kordoni dëmtohet ose pritet gjatë punës, mos e prekni kordonin por hiqni menjëherë spinën

• Asnjëherë mos e përdorni mjetin kur kordoni është dëmtuar; ai duhet të ndërrohet me një kordon të përgatitur në mënyrë të veçantë përmes organizatës së shërbimit.

• Mos e drejtoni rrezen e laserit drejt personave ose kafshëve dhe mos shikoni vetë në rrezen e drejtpërdrejtë ose të reektuar të laserit, aq edhe në distancë (mund ta verboni dikë, të shkaktoni aksidente ose dëmtime të syve tuaj)

• Nëse rrezatimi i laserit ju godet në sy, duhet t’i mbyllni me kujdes sytë dhe të ktheni menjëherë kokën larg nga rrezja

• Mos bëni asnjë modikim te pajisja e laserit

• Mos shikoni drejt në rrezen e lazerit (rrezatimi i lazerit)

• Mos përdorni mjete optike për zmadhim (si lupë, teleskop ose dylbi) për të parë rrezen e lazerit208 ! mos e përdorni sharrën në kombinime të caktuara të këndeve horizontale dhe vertikale që mund të shkaktojnë ndërhyrje midis pjesëve rrëshqitëse dhe të palëvizshme të sharrës ose midis pjesëve rrëshqitëse dhe materialit të punës ! gjithmonë provojeni në llim në një material të padobishëm

- për drejtimin e veglës në vijën e dëshiruar të prerjes të shënuar në materialin e punës - keni/ndizeni vijën e lazerit duke shtypur çelësin AA - lazeri është i vendosur në anën e majtë të prerjes - përputhja horizontale e lazerit mund të rregullohet me lehtësi me vidën Y ! para se të lloni një punë, kontrolloni përputhjen e vijës së lazerit me vijë aktuale të prerjes duke bërë një prerje provë në një copë materiali që nuk ju duhet

• Prerja pa lëvizje rrëshqitëse (materiale të vogla) - lironi dorezën e bllokimit AE në rast se shtrëngohet - rrëshqisni kokën e sharrës te ndalesa në drejtim të bordurës S dhe shtrëngoni dorezën e bllokimit AE ! mosbllokimi i mekanizmit mund të shkaktojë ngjitjen e papritur të diskut mbi materialin e punës dhe të drejtohet drejt jush - vendoseni pajisjen në pozicionin e punës ! sigurohuni që materiali i punës është i kapur fort me tavolinën e sharrës dhe me guidën S - ndizni pajisjen duke liruar bllokuesin AG dhe duke tërhequr çelësin kryesor AF

! mos i kryqëzoni krahët kur përdorni kokën e sharrës

- sharroni materialin e punës me një progres uniform ! vegla duhet të arrijë shpejtësinë e plotë para të lama të hyjë në materialin e punës - keni pajisjen duke lëshuar çelësin AF - prisni derisa disku të ketë ndaluar plotësisht përpara se ta drejtoni kokën e sharrës ngadalë lart

• Prerja pa lëvizjen me rrëshqitje (materiale të gjera) ! kini parasysh se metoda e përshkruar më poshtë është e vetmja metodë e sigurt - mos e tërhiqni sharrën përgjatë materialit të punës - lironi dorezën e bllokimit AE në rast se shtrëngohet ! sigurohuni që materiali i punës është i kapur fort me tavolinën e sharrës dhe me guidën S - tërhiqeni dhe largojeni mjaftueshëm kokën e sharrës nga bordura S që disku i sharrës të jetë përpara materialit të punës

- ndizni pajisjen duke shtypur levën e sigurisë AG dhe duke tërhequr çelësin kryesor AF

! mos i kryqëzoni krahët kur përdorni kokën e sharrës

- shtyjeni kokën e sharrës në drejtim të bordurës S dhe priteni materialin me lëvizje uniforme

! vegla duhet të arrijë shpejtësinë e plotë para të lama të hyjë në materialin e punës ! nëse mbrojtësja e poshtme nuk hapet automatikisht, gjë që mund të ndodhë në kushte të caktuara (p.sh. një material që është shumë afër kapacitetit maksimal), mund t'ju duhet ta hapni mbrojtësen me dorë

- keni pajisjen duke lëshuar çelësin AF - për stabilizimin e veglës mund të rregullohet lartësia e këmbës mbështetëse G - si alternativë, vegla mund të montohet në një bazament sharrë bango ! lexoni të gjitha paralajmërimet dhe udhëzimet e përfshira me bazamentin e sharrës

- montoni qese pluhuri H/fshesë me korrent si në ilustrim - boshatisni rregullisht qesen e pluhurave për një rendiment optimal në mbledhjen e pluhurave ! mos lejoni kurrë që tubi i fshesës me korrent të ndërhyjë në mbrojtësen e poshtme ose gjatë veprimit të prerjes

• Zgjatja e bangos së sharrës

- përdorni dorezat L për të ksuar shinat zgjatuese K (në të dyja anët e veglës) - gjatësia e shinave zgjatuese K rregullohet në vazhdimësi nga minimumi në maksimum

• Shtrëngimi i materialit të punës

! për një siguri optimale gjatë punës kapeni gjithmonë mirë materialin e punës me anë të kllapës së rregullueshme të përfshirë - mos punoni me materiale që janë shumë të vogla për t’i kapur - për përmasat maksimale të materialeve të punës përdorni tabelën

si referencë - mbërtheni kapësen e materialit në vrimën e mbështetjes N me anë të dorezës P (në njërën anë të pajisjes) - përdorni 1 nga 2 kanalet; për trashësinë e materialit deri në 4cm dhe trashësinë e materialit mbi 4cm - shtypeni materialin e punës fort mbi guidë S - leva e zhbllokimit R - përshtateni kllapën me materialin - ksoni fort materialin e punës duke bllokuar levën R ! për disa kombinime të këndit horizontal dhe vertikal, ose në varësi të madhësisë së materialit të punës, mund të jetë e nevojshme të përdorni kapëse me vidhosje që gjenden në treg në vend të kllapës së materialit të punës

• Përcaktimi i këndeve me kllapa

- lironi dorezën e bllokimit AB - shtypni levën e lëshimit të këndit horizontal AC - rrotulloni bangon majtas ose djathtas dhe vendosni këndin horizontal të dëshiruar (nga 0° deri në 47°) duke përdorur treguesin AD - leva e lëshimit AC - shtrëngoni dorezën e bllokimit AB (mos e shtrëngoni dorezën shumë fort) - për vendosjen e shpejtë dhe precize të këndeve horizontale të përdorura shpesh (0°, 15°, 22,5°, 31,6°, 45°), leva e ndalimit të këndit horizontal vendoset në pozicionet përkatëse

• Vendosja e këndeve vertikale

- lironi dorezën e bllokimit me tre këmbë U

- rrotulloni kokën e sharrës në të majtë deri sa treguesi i këndit të pjerrët V të tregojë këndin e pjerrët që dëshironi - mbajeni kokën e sharrës në këtë pozicion dhe shtrëngoni dorezën U

- prerjet e përbëra kërkojnë një përcaktim të këndit me kllapa si dhe një përcaktim të këndit të pjerrët209 - nëse është e nevojshme, rregulloni drejtimin e thikës në 90° si më poshtë:

1. lironi dorezën me tre këmbë U

2. rregulloni vidën W me një çelës pllakë 10 (nuk

përfshihet në paketimin standard)

3. rikontrolloni me çelësin katror

4. rivendosni treguesin e pjerrësisë vertikale V në 0°

• Kontrolli/rregullimi i përputhjes së thikës në 45°

! hiqeni spinën - rrotulloni bangon në pozicionin 0° horizontal dhe bllokojeni në vend - lironi dorezën me tre këmbë U - lëvizni kokën e sharrës në të majtë - siguroni për një kënd 45° mes thikës dhe tavolinës me një plan këndor - kontrolloni që treguesi i pjerrësisë V të jetë në shenjë e këndit 45° - nëse është e nevojshme, rregulloni drejtimin e thikës në 45° si më poshtë:

1. rregulloni vidën X me një çelës pllakë 10 (nuk

përfshihet në paketimin standard)

2. rikontrolloni me çelësin katror të pjerrësisë

• Kontrolli/rregullimi i përputhjes së guidës në 90°

! hiqeni spinën - rrotulloni bangon në pozicionin 0° horizontal dhe bllokojeni në vend - ulni kokën e sharrës dhe bllokojeni në vend - kontrolloni për një kënd 90° midis diskut dhe bordurës S me një katror (sigurohuni që katrori të prekë trupin e diskut të sharrës dhe jo dhëmbët e tij)

- nëse është e nevojshme, rregulloni drejtimin e guidës në 90° si më poshtë:

2. rregulloni guidën deri sa thika dhe guida të prekin

4. rivendosni treguesin e pjerrësisë horizontale në 0°

• Materialet e veçanta të punës - mbështetni gjithmonë skajet e lirshme të materialit të punës kur është i gjatë

- sigurohuni që materialet e punës me harqe ose të rrumbullakëta të jenë të siguruara shumë mirë për të shmangur rrëshqitjen

- në vijën e prerjes, nuk duhet të ketë hapësirë mes materialit të punës dhe guidës ose tavolinës së sharrës - nëse është e nevojshme, përdorni një bordurë ndihmëse; vrimat në bordurën rrëshqitëse do të përdoren për të siguruar bordurën ndihmëse

! bordura ndihmëse mund të përdoret vetëm në pjerrësi vertikale 0°

• Për të punuar me dekorimet e dyshemeve, mund të përdorni për referencë ilustrimin

• Vendoseni gjithmonë poshtë anën më të mirë të materialit për të siguruar krijimin minimal të ashklave

• Përdorni vetëm lama të mprehta si dhe të llojit të duhur - cilësia e prerjes rritet sipas numrit të dhëmbëzave - lamat me maja karbidi qëndrojnë të mprehta deri 30 herë më shumë se sa lamat e zakonshme - prisni derisa disku të ketë ndaluar plotësisht përpara se ta drejtoni kokën e sharrës ngadalë lart

- vendosni thellësinë e dëshiruar me ndalesën e thellësisë AH dhe bllokojeni atë në vendin përkatës me dadon e shtrëngimit AJ - një distancator druri duhet të vendoset midis materialit të punës dhe bordurës për një thellësi uniforme mbi të gjithë gjatësinë e kanalit ! sigurohuni që disku i sharrës të mos bllokohet në materialin e punës ! gjithmonë provojeni në llim në një material të padobishëm

• Ndërrimi i thikës së sharrës

! hiqeni spinën - merrni çelësin heksagonal AK nga vendi i mbajtjes AL - mbajeni mbrojtësen A në pozicionin e hapur - lironi vidën e pllakës së kapakut AN (mos e hiqni plotësisht vidën)

- rrotulloni mbrojtësen A plotësisht prapa

- shtypni butonin e bllokimit të boshtit rrotullues AM dhe mbajeni ndërsa hiqni bulonin e thikës AO duke rrotulluar çelësin heksagonal AK në drejtim ORAR (= në të njëjtin drejtim me shigjetën e printuar në thikën e sharrës) ! shtypni butonin e bllokimit të boshtit rrotullues AM vetëm kur vegla të jetë e palëvizshme - lëshoni butonin e bllokimit të boshtit rrotullues AM - hiqni lanxhën AP dhe thikën e sharrës ! ndërroni thikën e sharrës me dhëmbëzat e sharrës dhe shigjetën e printuar mbi të me të njëjtin drejtim si shigjeta në mbrojtëse A - montoni lanxhën AP

- shtypni butonin e bllokimit të boshtit rrotullues AM dhe mbajeni ndërsa shtrëngoni bulonin e lamës me çelësin heksagonal AK me 1/8 rrotullim ANTIORAR pas shtrëngimit me dorë (siguron rrëshqitjen e lamës së sharrës kur ndesh rezistencë të madhe duke zvogëluar mbingarkesën e motorit dhe goditjen e kthimit të sharrës) - shtrëngoni vidhën e pllakës së kapakut AN

• Zëvendësimi i elementit të planit të tavolinës AQ

Zëvendësoni një element plani të tavolinës me defekt ose të konsumuar si më poshtë: ! hiqeni spinën - merrni çelësin heksagonal AK nga vendi i mbajtjes AL - hiqni të 6 vidhat si në ilustrim - hiqni elementin e vjetër të planit të tavolinës duke e ngritur në llim përpara dhe më pas duke e nxjerrë plotësisht - vendosni një element të ri të planit të tavolinës ! shtrëngoni fort të 6 vidhat

• Kontrolli/rregullimi i përputhjes së thikës në 90°

! hiqeni spinën - rrotulloni bangon në pozicionin 0° horizontal dhe bllokojeni në vend - lëvizni kokën e sharrës në pozicionin e pjerrët vertikal

- ulni kokën e sharrës dhe bllokojeni në vend - kontrolloni për një kënd 90° mes thikës dhe tavolinës me anë të një plani210

MIRËMBAJTJA / SHËRBIMI

• Mbajini gjithmonë të pastra pajisjen dhe kordonin (sidomos vrimat e ajrimit në anën e pasme të kasës së motorit)

• Kryeni kontrolle të rregullta për t'u siguruar që mbrojtësja e poshtme punon si duhet. Pastroni mbrojtësen e poshtme nga tallashi i mbledhur me një pecetë të njomë. ! shkëputni spinën para pastrimit - ngrijeni mbrojtësen e poshtme në pozicionin plotësisht të hapur dhe lirojeni atë; nëse nuk mbyllet menjëherë dhe plotësisht, duhet të kontrollohet nga një qendër e shërbimit pas shitjes për veglat elektrike të SKIL

• Pastroni lamën e sharrës menjëherë pas përdorimit (veçanërisht nga ngjitësi me përzierje apo i thjeshtë) ! thika e sharrës nxehet shumë gjatë përdorimit; mos e prekni para se të jetë ftohur

• Pastroni dritën e lazerit AC me një furçë të butë pas çdo përdorimi për të siguruar një dukshmëri të mirë të vijës së lazerit (sigurohuni që të mos e ndryshoni vendosjen e lazerit)

• Nëse pajisja ka defekt pavarësisht kujdesit në prodhim dhe procedurat e provave, riparimi duhet të kryhet nga një qendër e shërbimit pas shitjes për veglat e punës të SKIL - dërgoni veglën të çmontuar së bashku me vërtetimin e blerjes te shitësi ose te qendra më e afërt e shërbimit e SKIL (adresat si dhe diagrami i shërbimit i veglës janë të paraqitura në www.skil.com)

• Kini parasysh se dëmtimet për shkak të mbingarkesës ose manovrimit të papërshtatshëm të veglës janë të përjashtuara nga garancia (për kushtet e garancisë së SKIL vizitoni www.skil.com ose pyetni shitësin tuaj) MJEDISI

• Mos i hidhni veglat elektrike, bateritë, aksesorët dhe paketimin së bashku me materialet e mbeturinave familjare (vetëm për vendet e BE-së) - në respektim të Direktivës evropiane 2012/19/EC për pajisjet elektrike dhe elektronike si mbetje dhe zbatimin e saj në përputhje me ligjet kombëtare, pajisjet elektrike që kanë arritur në fund të jetëgjatësisë së tyre duhet të mblidhen të ndara dhe të kthehen në një objekt riciklimi në përputhje me mjedisin. - simboli

do t’ju kujtojë për këtë gjë kur të jetë nevoja për t’i hedhur ZHURMA

• Matur në përputhje me EN 62841, niveli i presionit të tingullit të kësaj vegle është 100,0 dB (A) dhe niveli i fuqisë së tingullit 109,5 dB (A) (pasiguria K = 3 dB)

• Niveli i emetimit të zhurmës është matur në përputhje me një provë të standardizuar të dhënë në EN 62841; ajo mund të përdoret për të krahasuar një vegël me një tjetër dhe si një vlerësim paraprak i ekspozimit ndaj zhurmës kur përdorni pajisjen për proceset e përmendura - përdorimi i pajisjes për procese të ndryshme, ose me aksesorë të ndryshëm dhe të mirëmbajtur keq, mund të rritë ndjeshëm nivelin e ekspozimit - kohët kur pajisja është e kur dhe kur është e ndezur por jo në punë, mund të zvogëlojnë ndjeshëm nivelin e ekspozimit211
