Τύπος προϊόντος	Αναρροφητής στεγνών και υγρών απορριμμάτων
Μάρκα	Hilti
Μοντέλο	VC 60-U
Διαστάσεις (Μ x Π x Υ)	680 mm x 520 mm x 1 000 mm
Βάρος	31 kg (σύμφωνα με τη διαδικασία EPTA 01/2003)
Ονομαστική τάση	110-240 V (ανάλογα με την έκδοση)
Απορροφούμενη ισχύς	950 W έως 2.400 W ανάλογα με την τάση
Συχνότητα δικτύου	50-60 Hz
Όγκος κάδου	72 L
Όγκος σακούλας φίλτρου	29 L
Όγκος χρήσης νερού	56 L
Μέγιστη ογκομετρική παροχή	2 x 56 L/s
Μέγιστη υποπίεση	0,235 bar (0,208 bar στην Ελβετία)
Διάμετρος εύκαμπτου σωλήνα αναρρόφησης	36 mm, μήκος 5 m
Καλώδιο τροφοδοσίας	10 m, τύπου H07RN-F 3x1,5 mm²
Κατηγορία προστασίας	Κατηγορία I (υποχρεωτική γείωση)
Τύπος προστασίας	IP X4 (προστασία από εκτοξεύσεις νερού)
Στάθμη ηχητικής πίεσης	74 dB(A)
Δονήσεις (τρισξονικές)	2,5 m/s²
Κύριες λειτουργίες	Αναρρόφηση στεγνού/υγρού, αυτόματος καθαρισμός φίλτρου, αυτόματη διακοπή σε μέγιστη στάθμη
Ασφάλεια	Φρένα στους τροχούς, αντιστατικές φλάντζες, προστασία από εκτοξεύσεις νερού, διακόπτης έκτακτης ανάγκης
Συντήρηση και καθαρισμός	Καθαρισμός φίλτρου με εμφύσηση, αντικατάσταση του φίλτρου επίπεδων πτυχών, άδειασμα κάδου
Ανταλλακτικά και επισκευασιμότητα	Φίλτρο επίπεδων πτυχών, σακούλα φίλτρου, εύκαμπτος σωλήνας αναρρόφησης, κιτ εξαρτημάτων

Συχνές ερωτήσεις - VC 60U HILTI

Τι είδη απορριμμάτων μπορώ να αναρροφήσω με το VC 60-U;

Το VC 60-U έχει σχεδιαστεί για αναρρόφηση μη εύφλεκτων ξηρών σκονών, υγρών (νερό, ορυκτές λάσπες γεώτρησης) και μη επικίνδυνων υλικών. Μην αναρροφάτε ποτέ εκρηκτικά, πυρακτωμένα, όξινα υλικά ή διαλύτες.

Πώς τοποθετώ τη σακούλα φίλτρου για στεγνή αναρρόφηση;

Ανοίξτε τις φλάντζες, σηκώστε την κεφαλή, τοποθετήστε μια νέα σακούλα φίλτρου στον κάδο πιέζοντας καλά το μανίκι στη σύνδεση, στη συνέχεια ανυψώστε την κεφαλή και κλείστε τις φλάντζες.

Τι κάνω αν μειωθεί η ισχύς αναρρόφησης;

Ελέγξτε αν η σακούλα φίλτρου είναι γεμάτη (αντικαταστήστε την), αν το φίλτρο επίπεδων πτυχών είναι βουλωμένο (καθαρίστε το ή αντικαταστήστε το), ή αν ο εύκαμπτος σωλήνας ή το ακροφύσιο είναι φραγμένα.

Πώς καθαρίζω αυτόματα το φίλτρο;

Συνδέστε τη συσκευή, βεβαιωθείτε ότι ο καθαρισμός φίλτρου είναι ενεργοποιημένος (ρυθμιστής κάτω), ανάψτε τη συσκευή και κλείστε τον εύκαμπτο σωλήνα για 5 έως 10 δευτερόλεπτα. Το φίλτρο θα καθαριστεί με παλμικό φύσημα.

Μπορώ να αναρροφήσω νερό με το VC 60-U;

Ναι, αλλά αφαιρέστε πρώτα τη σακούλα φίλτρου, απενεργοποιήστε τον αυτόματο καθαρισμό φίλτρου και βεβαιωθείτε ότι τα ηλεκτρόδια στάθμης είναι καθαρά. Η συσκευή σταματά αυτόματα όταν επιτευχθεί η μέγιστη στάθμη.

Ποιες είναι οι οδηγίες ηλεκτρικής ασφάλειας;

Χρησιμοποιείτε πάντα πρίζα με γείωση, μην τραβάτε το καλώδιο, ελέγχετε για ζημιές και μην χρησιμοποιείτε τη συσκευή σε υγρό ή εκρηκτικό περιβάλλον.

Πώς συντηρώ το φίλτρο επίπεδων πτυχών;

Καθαρίζετε τακτικά με τη λειτουργία αυτόματου καθαρισμού ή με νερό (χωρίς υψηλή πίεση). Αντικαταστήστε το τουλάχιστον δύο φορές το χρόνο ή συχνότερα σε περίπτωση εντατικής χρήσης.

Τι κάνω αν η συσκευή δεν ξεκινά;

Ελέγξτε ότι ο κάδος δεν είναι γεμάτος, ότι η ασφάλεια δεν έχει καεί και ότι οι αντιστατικές φλάντζες είναι σε καλή κατάσταση. Αν το πρόβλημα επιμένει, επικοινωνήστε με το σέρβις Hilti.

Πώς μεταφέρω τη συσκευή με ασφάλεια;

Σταματήστε τη συσκευή, αποσυνδέστε την, αδειάστε τον κάδο, ενεργοποιήστε τα φρένα στους τροχούς και μην τη μεταφέρετε ποτέ με γερανό ή οριζόντια αν περιέχει υγρό.

Πού μπορώ να βρω ανταλλακτικά και εξαρτήματα;

Όλα τα ανταλλακτικά και εξαρτήματα (φίλτρα, σακούλες, εύκαμπτοι σωλήνες, ακροφύσια) είναι διαθέσιμα από τους εξουσιοδοτημένους διανομείς Hilti. Χρησιμοποιείτε αποκλειστικά γνήσια ανταλλακτικά για να διασφαλίσετε την ασφάλεια και την απόδοση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ VC 60U HILTI

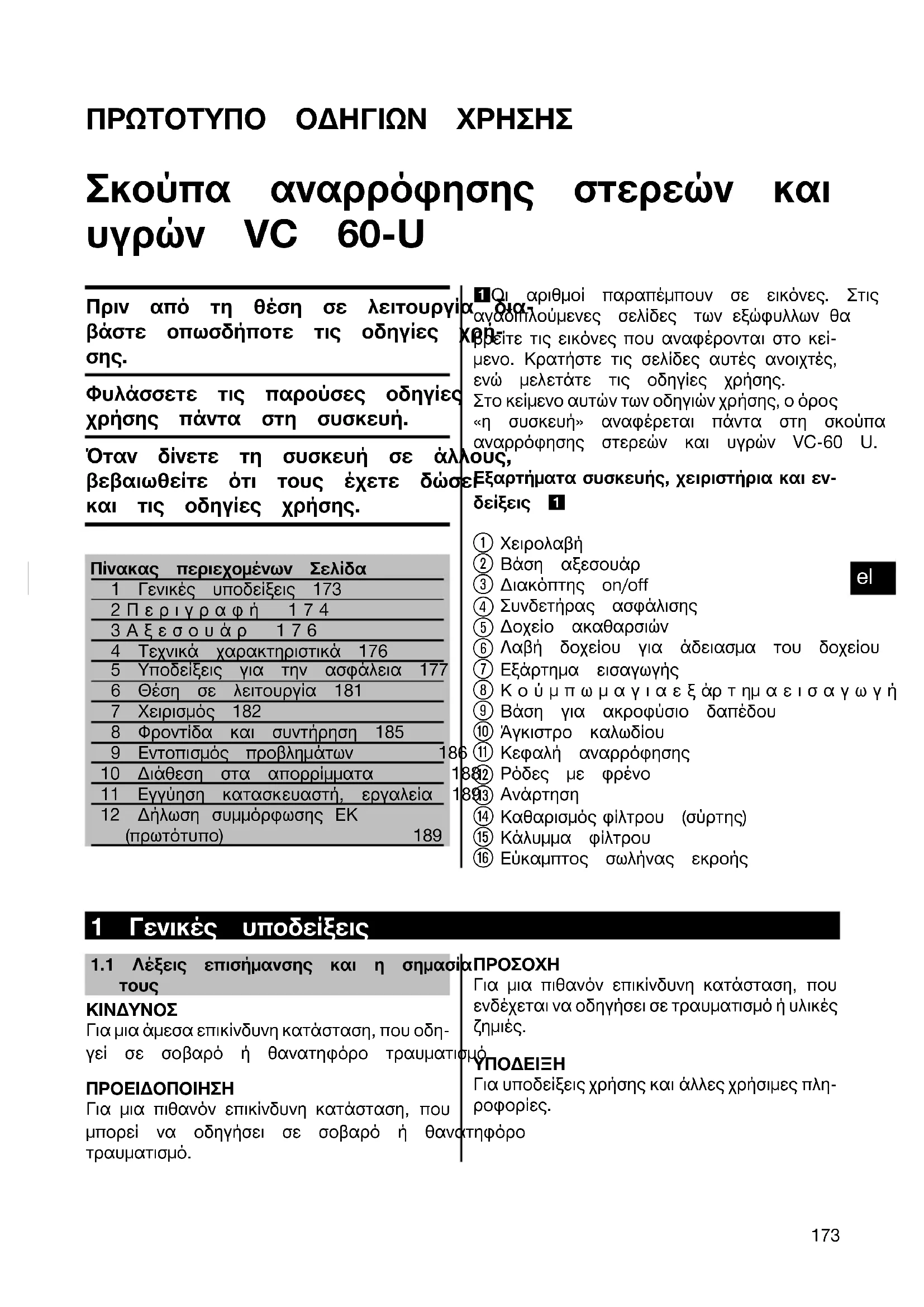

ΠΡΩΤΟΤΥΠΟ ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ

Σκούπα αναρρόφησης στερεών και υγρών VC 60-U

Πριν από τη θέση σε λειτουργί βάστε οπωσδήποτε τις οδηγίες σης.

Φυλάσσετε τις παρούσες οδηγίες χρήσης πάντα στη συσκευή.

Όταν δίνετε τη συσκευή σε άλ βεβαιωθείτε ότι τους έχετε δώσ και τις οδηγίες χρήσης.

Πίνακας περιεχομένων Σελίδα

1	Γενικές υποδείξεις 173
2	Περιγραφή 174
3	Αξεσουάρ 176
4	Τεχνικά χαρακτηριστικά 176
5	Υποδείξεις για την ασφάλεια 177
6	Θέση σε λειτουργία 181
7	Χειρισμός 182
8	Φροντίδα και συντήρηση 185
9	Εντοπισμός προβλημάτων 1
10	Διάθεση στα απορρίμματα
11	Εγγύηση κατασκευαστή, εργαλεία
12	Δήλωση συμμόρφωσης ΕΚ(πρωτότυπο) 189

1 Qi αριθμοί παραπέμπουν σε εικόνες. Στις ανασοπλούμενες σελίδες των εξώφυλλων θα κεή τε τις εικόνες που αναφέρονται στο κείμενο. Κρατήστε τις σελίδες αυτές ανοιχτές, ενώ μελετάτε τις οδηγίες χρήσης. Στο κείμενο αυτών των οδηγιών χρήσης, ο όρος «η συσκευή» αναφέρεται πάντα στη σκούπα αναρρόφησης στερεών και υγρών VC-60 U. Λους, εξαρτήματα συσκευής, χειριστήρια και ενδείξεις 1

① Χειρολαβή
② Βάση αξεσουάρ
③ Διακόπτης on/off
④ Συνδετήρας ασφάλισης
⑤ Δοχείο ακαθαρσιών
⑥ Λαβή δοχείου για άδειασμα του δοχείου
⑦ Εξάρτημα εισαγωγής
⑧ Κούμπωμαγιαεξάρτημαεισαγωγή
⑨ Βάση για ακροφύσιο δαπέδου
⑩ Άγκιστρο καλωδίου
⑪ Κεφαλή αναρρόφησης
⑧2 Ρόδες με φρένο
⑨3 Ανάρτηση
⑭ Καθαρισμός φίλτρου (σύρτης)
⑮ Κάλυμμα φίλτρου
⑯ Εύκαμπτος σωλήνας εκροής

1 Γενικές υποδείξεις

1.1 Λέξεις επισήμανσης και η σημασία ΠΡΟΣΟΧΗ

TOUÇ

ΚΙΝΔΥΝΟΣ

Για μια άμεσα επικίνδυνη κατάσταση, που οδηγεί σε σοβαρό ή θανατηφόρο τραυματ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για μια πίθανόν επικίνδυνη κατάσταση, που μπορεί να οδηγήσει σε σοβαρό ή θαν τραυματισμό.

Για μια πιθανόν επικίνδυνη κατάσταση, που ενδέχεται να οδηγήσει σε τραυματισμό ή υλικές ζημιές.

ΥΠΟΔΕΙΞΗ

Για υποδείξεις χρήσης και άλλες χρήσιμες πλη- ροφορίες.

1.2 Επεξήγηση εικονοσυμβόλων και λοιπών υποδείξεων

Σύμβολα απαγόρευσης

Απαγορεύε- ται η

μεταφορά με γερανό

Σύμβολα προειδοποίησης

Προειδοποί- ηση για κίνδυνο γενικής φύσης

Προειδοποί- ηση για καυστικές ουσίες

Προειδοποί- ηση για επικίνδυνη ηλεκτρική τάση

Προειδοποί- ηση για υλικά επικίνδυνα για έκρηξη

Σύμβολα υποχρέωσης

el

Χρησιμοποι- ήστε προστατευ- τική ἐνδυση

Χρησιμοποι- ήστε προστατευ- τικά γυαλιά

Χρησιμοποι- ήστε προστατευ- τικά γάντια

Χρησιμοποι- ήστε προστατευ- τικό κράνος

Χρησιμοποι- ήστε ωτοασπίδες

Χρησιμοποι- ήστε προστατευ- τικά υποδήματα

Σύμβολα

Πριν από τη Διαθέστε τα χρήση απορρίμ- διαβάστε τις ματα για οδηγίες ανακύκλωση χρήσης

Σημείο αναγραφής στοιχείων αναγνώρισης στο εργαλείο

Η περιγραφή τύπου και ο κωδικός σειράς | σκονται στην πινακίδα τύπου της συσκευής σας. Αντιγράψτε αυτά τα στοιχεία στις οδηχρήσης και αναφέρετε πάντα αυτά τα στοιχόταν απευθύνεστε στην αντιπροσωπεία μας ή στο σέρβις.

Τύπος:

Γενιά: 01

Αρ. σειράς:

2Περιγραφή

2.1 Κατάλληλη χρήση

Η νς 60-υ είναι μια βιομηχανική σκούπα γενικής χρήσης που καθαρίζει αποτελεσματικά τη στεγνή σκόνη. Μπορεί να χρησιμοποιηθεί και για στεγνές και για υγρές εφαρμογές.

Η συσκευή είναι κατάλληλη για την αναρρόφηση ορυκτής λάσπης από διάτρηση όταν χρησιμοποιείται για υγρή εφαρμογή με αδαμαντοφόρα ποτηροτρύπανα της Hilti ή αδαμαντε πριόνια της Hilti και για την αναρρόφηση μεγάλων ποσοτήτων ορυκτής σκόνης όταν χρησιμοποιείτε για στεγνή εφαρμογή με αδαμαντοφόρους δίσκους λείανσης, δίσκους κοπής, κρ δράπανα και ποτηροτρύπανα ξηράς δόμησης της Hilti.

Η συσκευή μπορεί να χρησιμοποιηθεί εκτός αυτού και για την αναρρόφηση υγρών. Η συσκευή είναι κατάλληλη για την αναρρόφηση στεγνής, μη εύφλεκτης σκόνης και

Η συσκευή δεν επιτρέπεται να χρησιμοποιείται για την αναρρόφηση εκρηκτικών ουσιών, πυρακτωμένης ή αναμμένης ή εὐφλεκτης και επιθετικής σκόνης (για παράδειγμα σκόνη μαγνησίουαλουμινίου κτλ.) και υγρών (για παράδειγμα βενζίνη, διαλυτικά, οξέα, ψυκτικά υγρά και λιπαντικά κτλ.).

Δεν επιτρέπεται να χρησιμοποιείται η συσκευή ξαπλωτή.

Η συσκευή επιτρέπεται να ζυγίζει το πολύ 100 kg συμπεριλαμβανομένων των παρελκόμενων και τ ω ν υ λι κ ώ ν α ν αρ ρ ό φ η σ ης.

Μη χρησιμοποιείτε τη συσκευή ως σκαλοπάτι.

Μη χρησιμοποιείτε τη συσκευή για συνεχή λειτουργία σε αυτόματες ή ημιαυτόματες εγκαταστάσεις.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ- Το προσωπικό χειρισμού της συσκευής πρέπει να ενημερώνεται πριν από την εργασία για το χειρισμό της συσκευής, τους κινδύνους που απορρέουν από τα υλικά και την ασφαλή διάθεση στα απορρίμματα των υλικών που έχουν αναρροφηθεί.

Απαγορεύεται η υποβρύχια χρήση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ- Απαγορεύεται η αναρρόφηση επιβλαβών για την υγεία ουσιών, για τις οποίες είναι για παράδειγμα απαραίτητη μια ηλεκτρική σκούπα κατηγορίας Μ ή Η, λαδιών και υγρών με θερμοκρασία μεγαλύτερη από 60°C.

Δεν επιτρέπεται η χρήση της συσκευής σε ανθρώπους και ζώα.

Για την αποφυγή ηλεκτροστατικών φαινομένων χρησιμοποιείτε αντιστατικό εὐκαμπτο σωλή Η συσκευή αυτή είναι κατάλληλη για επαγγελματική χρήση, για παράδειγμα σε ξενοδ σχολεία, νοσοκομεία, εργοστάσια, καταστήματα, γραφεία και ενοικιαζόμενα καταστήματα.

Η συσκευή μπορεί να χρησιμοποιηθεί σε: εργοτάξια, συνεργεία, αναπαλαιώσεις, μετατροπές και νέες κατασκευές.

Δεν επιτρέπονται οι παραποιήσεις ή οι μετατροπές στη συσκευή.

Ακολουθήστε όσα αναφέρονται στις οδηγίες χρήσης για τη λειτουργία, τη φροντίδα και τη συντήρηση.

Για να αποφύγετε κινδύνους τραυματισμού, χρησιμοποιήστε μόνο γνήσια αξεσουάρ και ματα της Hilti.

Από τη συσκευή και τα βοηθητικά της μέσα ενδέχεται να προκληθούν κίνδυνοι, όταν ο χειρισμός της γίνεται με ακατάλληλο τρόπο από μη εκπαιδευμένο προσωπικό ή όταν δεν χρησιμοποιούνται με κατάλληλο τρόπο.

2.2 H συσκευή παραδίδεται με τον ακόλουθο βασικό εξοπλισμό:

1 Συσκευή με πτυχωτό φίλτρο και τρόλεї
1 Εύκαμπτος σωλήνας αναρρόφησης πλήρης με περιστροφική μούφα, μούφα εργαλείων και κωνικό αντάπτορα
1 Ακροφύσιο αρμών
1 Σ ἀ κος μεφίλτρο
1 Σετ αξεσουάρ
1 O δ η γ i ε ζ χ ρ ή σ η ζ

2.3 Χρήση μπαλαντέζας

Χρησιμοποιείτε μόνο μπαλαντέζες εγκεκριμένες για την εφαρμογή με επαρκή διατομή. Α ρετικά μπορεί να παρουσιαστεί απώλεια ισχύος στη συσκευή και υπερθέρμανση του καλωδίου.

Ελέγχετε τακτικά τις μπαλαντέζες για τυχόν ζημιές. Αντικαταστήστε τις μπαλαντέζες πι υποστεί ζημιά.

Προτεινόμενες ελάχιστες διατομές και μεγ. μήκος καλωδίων για VC 60-U:

Διατομή καλωδίου			1,5 mm2 2,5 mm2
Τάση τροφοδοσίας 110-120 V			30 m 50 m
Τάση τροφοδοσίας 220-240 V			30 m 50 m

Μη χρησιμοποιείτε μπαλαντέζες με διατομή καλωδίου 1,25 mm², 2 mm² και 3,5 mm²

2.4 Μπαλαντέζες σε υπαιθριους χώρους

Σε υπαίθριους χώρους χρησιμοποιείτε μόνο μπαλαντέζες εγκεκριμένες για αυ τό το σ κο ανάλογη σήμανση.

2.5 Χρήση γεννήτριας ή μετασχηματιστή

Η παρούσα συσκευή μπορεί να χρησιμοποιηθεί με γεννήτρια ή με μετασχηματιστή ποι στο κτίριο, όταν πληρούνται οι ακόλουθες προϋποθέσεις: Ισχύς τουλάχιστον η διπλάσικ ισχύ που αναφέρεται στην πινακίδα τύπου της συσκευής, η τάση λειτουργίας πρέπει πάντα μεταξύ +5 % και -15 % της ονομαστικής τάσης και η συχνότητα από 50 έως 60 Hz, ποτέ πάνω από 65 Hz, ενώ πρέπει να υπάρχει αυτόματος ρυθμιστής τάσης με ενίσχυση Σε καμία περίπτωση μη χρησιμοποιείτε στη γεννήτρια/στο μετασχηματιστή και άλλες σι ταυτόχρονα. Η ενεργοποίηση και απενεργοποίηση άλλων συσκευών μπορεί να προκαλές κορυφές χαμηλής τάσης και/ή υψηλής τάσης, οι οποίες ενδέχεται να προκαλέσουν ζη συσκευή.

el

3Αξεσουάρ

Ανταλλακτικά, εξαρτήματα και αξεσουάρ διατίθενται από τα κανάλια διάθεσης της
Ονομασία	Περιγραφή
Σάκος με φίλτρο
πτυχωτό φίλτρο
Εύκαμπτος σωλήνας αναρρόφησης πλήρηφ 3 6 m m μ ε μ ή κος 5 mμε περιστροφική μούφα, μούφα εργαλείωνκαι κωνικό αντάπτορα
Σετ αξεσουάρ 1 κεκαμμένος σωλήνας, 2 σωλήνες προέκτασης, 1 ακροφύσιο δαπέδου με χείλημε ελάσματα και 1 σετ βούρτσες
Μούφες εύκαμπτου σωλήνα
Κωνικός αντάπτορας

4 Τεχνικά χαρακτηριστικά

Διατηρούμε το δικαίωμα τεχνικών τροποποιήσεων!

Ονομα-στική τάση	110 V 1		10 V 120		V 220		V 230 V		230 V 240 V
Ονομα-στική κατα-νάλωση	1.100 W		950 W		.200 W		.200 W		2.200 W		2.400 W

Πληροφορίες για τη συσκευή και τις χρήσεις

Κατηγορία προστασίας	Κατηγορία προστασίας	I
Κατηγορία προστασίας	IP X4 προστατευμένο	από ψεκαζόμενο	νερό

Συχνότητα δικτύου	50...60 Hz
Βάρος σύμφωνα με ΕΡΤΑ-Procedure 01/2003 kg
Διαστάσεις (Μ×Π×Υ)	680 mm X 520 mm X 1.000 mm
Καλώδιο σύνδεσης στο ηλεκτρικό δίκτυο (μήκος)	10 m
Καλώδιο σύνδεσης στο ηλεκτρικό δίκτυο (τύπος)	H07RN-F 3 × 1,5mm^2
Μεγ. ογκομετρική ροή (αέρας)	2X56 l/s
Μεγ. υποπίεση	0,235 bar (CH: 0,208 bar)
Χωρητικότητα δοχείου	72 l
Χωρητικότητα σάκου με φίλτρο	29 l
Ωφέλιμος όγκος νερού	56 l
Διάμετρος εύκαμπτου σωλήνα αναρρόφη- Μήκος 5 m: 36 mm σης (περιστροφική μούφα στην πλευρά αναρ-ρόφησης, μούφα εργαλείων στην πλευρά της συσκευής)
Θερμοκρασία αέρα	-20...+40 °C

Πληροφορίες για θορύβους και κραδασμούς (υπολογισμένους κατά EN 60335-2-69):

Τυπική μέτρηση τύπου Α, επιπέδου πίεσηξ dB (Α)

Ανακρίβεια για τις αναφερόμενες στάθμεξ,5 dB (Α)θορύβου

Τριαξονική τιμή δόνησης (ἀθροισμα διανύ< 2 , 5 m / s ^2 σματος δόνησης)

Ανακρίβεια (Κ) είναι συνυπολογισμένη στην τιμή δόνησης

5 Υποδείξεις για την ασφάλεια

5.1 Βασικές επισημάνσεις για την ασφάλεια

a) Εκτός απότις υπ ασφάλεια που υπάρχουν στα επιμέρ κεφάλαια αυτών των οδηγιών χρήσης, πρέπει να τηρείτε πάντοτε αυστηρα οδηγίες που ακολουθούν.

b) Διαβάστε όλες τις υποδείξεις! Η μη τή- ρηση των ακόλουθων υποδείξεων μπορεί να οδηνήσει σε ηλεκτροπληξία, πυρκα- γιά και/η σοβαρούς τραυματισμούς. c) Σε περίπτωση χρήσης της συσκευής σε συνδυασμό με ηλεκτρικό εργαλείο, πρέπει πριν από τη χρήση να διαβάσε:

τις οδηγίες χρήσης του ηλεκτρικού εργαλείου και να λάβετε υπόψη ό τις υποδείξεις.

5.2 Απαιτήσεις από το χρήστη

a) Να είσαστε πάντα προσεκτικοί, να σέχετε τί κάνετε και να εργάζεστε τη συσκευή με περίσκεψη. Μη χρη ποιείτε τη συσκευή όταν είσαστε κ σμένοι ή όταν βρίσκεστε υπό την ρεια ναρκωτικών ουσιών, οινοπνεύμα ή φ αρ μάκων. Μία στιγμή απροσεξίασ τη χρήση της συσκευής μπορεί να σε σοβαρούς τραυματισμούς.
b) Φοράτε προσωπικό εξοπλισμό προστασίας και πάντα προστατευτικό γυαλιά. Φορώντας προσωπικό εξοπλισμ προστασίας, όπως μάσκα προστασίας από τη σκόνη, αντιολισθητικά υποδήματα ασφαλείας, προστατευτικό κράνος ή ωτοασπίδες, ανάλογα με το είδος κο χρήση του ηλεκτρικού εργαλείου, μειώ ο κίνδυνος τραυματισμών.
c) Εάν υπάρχει η δυνατότητα σύνδεσης συ- στημάτων αναρρόφησης και συλλογή σκόνης, βεβαιωθείτε ότι είναι συνδεδε- μένα και ότι χρησιμοποιούνται σωστ χρήση συστήματος αναρρόφησης σκόνη μπορεί να μειώσει τους κινδύνους πο έρχονται από τη σκόνη.
d) Το εργαλείο προορίζεται για επαγγελματίες χρήστες.
e) Ο χειρισμός, η συντήρηση και η του εργαλείου επιτρέπεται μόνο απ εξουσιοδοτημένο, ενημερωμένο προσωπικό. Το προσωπικό αυτό πρέπει ν ενημερωθεί ειδικά για τους κινδύνουσ που ενδέχεται να παρουσιαστούν.

5.3 Κατάλληλη διευθέτηση και οργάνω χώρων εργασίας

a) Φροντίστε για καλό φωτισμό της χής εργασίας.
b) Φροντίστε για καλό αερισμό του χ εργασίας. Οι χώροι εργασίας με κακρισμό μπορούν να έχουν επιβλαβείς δράσεις στην υγεία λόγω της σκόνησ

c) Διατηρήστε τακτοποιημένη την περιοχή ες εργασίας σας. Διατηρήστε τον περιβάλλοντα χώρο ελεύθερο από αντικείμενα στα οποία θα μπορούσατε να τραυματιστείτε. Η αταξία στην περιοχή εργασίας μπορεί να προκαλέσει ατυχήματα.
Φυλάτε τις συσκευές που δε χρησιμο- ποιείτε μακριά από παιδιά. Μην αφήνετ χα χρησιμοποιήσουν τη συσκευή άτομα επή που δεν είναι εξοικειωμένα με αυτή ή που δεν έχουν διαβάσει τις οδηγίες χρ σης. Οι συσκευές είναι επικίνδυνες, όταν χρησιμοποιούνται από άτομα χωρίς εμπει- ρία ή από άτομα με περιορισμένες φυσικ αισθητηριακές ή πνευματικές ικανότητες.
e) Κατά τη χρήση της συσκευής κρατάτε μακριά τα παιδιά και άλλα πρόσωπα. Εάν σας αποσπάσουν την προσοχή, μπορεί να χάσετε τον έλεγχο της συσκευής.
f) Μην εργάζεστε με το εργαλείο σε περιβάλλον επικίνδυνο για εκρήξεις, στο εται οποίο υπάρχουν εύφλεκτα υγρά, αέρια ή σκόνη. Από τα ηλεκτρικά εργαλεία δημιουργούνται σπινθήρες, οι οποίοι μπορεί να αναφλέξουν τη σκόνη ή τις αναθυμιάσεις.
xg) Μην αφήνετε άλλα πρόσωπα να ακου- μπήσουν τη συσκευή ή την μπαλαντέζα. h) Αποφύγετε τις αφύσικες στάσεις του σώματος. Φροντίστε να έχετε καλή ευ- στάθεια και διατηρείτε πάντα την ισορ- ροπία σας.
i) Φοράτε αντιολισθητικά υποδήματα. j) Κατά την εργασία καθοδηγήστε το κα- λώδιο τροφοδοσίας, την μπαλαντέζα και x ἐχεί του εύκαμπτο σωλήνα αναρρόφησης μα- κριά και πίσω από τη συσκευή. Μειώνε ἐτσι ο κίνδυνος να σκοντάψετε κατά την εργασία.
k) Μη μεταφέρετε τη συσκευή με γερανό. l) Βεβαιωθείτε πριν από την τοποθέτηση του φις ότι η συσκευή είναι απενεργο- ποιημένη.

5.4 Γενικά μέτρα ασφαλείας

a) Χρησιμοποιήστε το σωστό εργαλείο. Μη περιο- χρησιμοποιείτε το εργαλείο για σκοπούς, κώρου για τους οποίους δεν προορίζεται, αλλό μόνο σύμφωνα με τους κανονισμούς και ο σε- σταν βρίσκεται σε άψογη κατάσταση.

b) Ποτέ μην αφήνετετο εργαλείοχωρίςεπήβλεψη.
c) Λαμβάνετε υπόψη σας τις περιβαλ ντικές επιδράσεις. Μη χρησιμοποιείτε συσκευή όπου υπάρχει κίνδυνος πυ γιάς ή εκρήξεων.
d) Πρέπει να προστατεύετε τη συσκε από παγετό.
e) ΠΡΟΣΟΧΗ - Φυλάξτε σε ασφαλές τις συσκευές που δεν χρησιμοποιού Συσκευές που δε χρησιμοποιούνται πρ να φυλάσσονται σε στεγνό, υπερυψωμ ή κλειδωμένο χώρο, εκτός της εμβέλ παιδιών.
f) ΠΡΟΣΟΧΗ - Αποσυνδέετε πάντα το από την πρίζα, όταν δεν χρησιμοπε τη συσκευή (στα διαλείμματα από εργασία), πριν από εργασίες φροντί και επισκευής και πριν από την σ τάσταση του φίλτρου.
g) Θέστε εκτός λειτουργίας τη συσκε να τη μεταφέρετε.
h) Ελέγξτε για τυχόν ζημιές το εργα και τα αξεσουάρ. Πριν την περαιτε χρήση πρέπει να ελέγχετε σχολαστ την απρόσκοπτη και κατάλληλη λειν γία των συστημάτων προστασίας ή εξαρτημάτων που έχουν υποστεί μικ ζημιά. Ελέγξτε εάν λειτουργούν σωκαι δεν κολλούν τα κινούμενα μέρι υπάρχουν εξαρτήματα που έχουν υστεί ζημιά. Όλα τα εξαρτήματα πρέπει να είναι σωστά τοποθετημένα και να πληρούν όλες τις απαιτήσεις ώστε διασφαλίζεται η απρόσκοπτη λειτουρ γία του εργαλείου. Τα συστήματα στασίας και τα εξαρτήματα που έχ υποστεί ζημιά πρέπει να επισκευάζονται ή να αντικαθιστώνται με κατά τρόπο από ένα αναγνωρισμένο εξείκευμένο εργαστήριο, εφόσον δεν αν φέρεται κάτι διαφορετικό στις οδηγίες χρήσης.
i) Ελέγξτε τη σωστή έδραση του φίλ Βεβαιωθείτε ότι δεν έχει υποστεί δ το φίλτρο.
j) Αναθέστε την επισκευή του εργαλε σας μόνο σε εκπαιδευμένο εξειδικει προσωπικό χρησιμοποιώντας μόνο γν σια ανταλλακτικά. Έτσι διασφαλίζεται ότι θα διατηρηθεί η ασφάλεια του εργαλ
Αποσυνδέστε το φις από την πρίζα πριν διεξάγετε κάποια ρύθμιση στο εργαλείο,
Λο- αντικαταστήσετε κάποιο αξεσουάρ ή τηαποθηκεύσετε το εργαλείο. Αυτά τα ρκα-προληπτικά μέτρα ασφαλείας αποτρέπουν την ακούσια εκκίνηση του εργαλείου.
υή Χρησιμοποιείτε τη συσκευή, τα αξεσουάρ, τα εξαρτήματα κτλ. σύμφωνα χώρρε τις παρούσες οδηγίες και έτσι όπως νται. προβλέπεται για τον εκάστοτε τύπο έπει της συσκευής. Λαμβάνετε ταυτόχρονα ένο υπόψη τις συνθήκες εργασίες και ειας την προς εκτέλεση εργασία. Η χρήση συσκευών για εργασίες διαφορετικές από φιστις προβλεπόμενες μπορεί να οδηγήσει σε φιείτεπικίνδυνες καταστάσεις.
την) Πρέπει να καθαρίζετε τακτικά με μια δας βούρτσα τη διάταξη περιορισμού στάθντικφης νερού σύμφωνα με τις οδηγίες και να την ελέγχετε για ενδείξεις ζημιάς. υή για
Λείο Ακολουθήστε τις υποδείξεις για τη εἰ ρω ντίδα και τη συντήρηση.
κέθ) Φροντίζετε σχολαστικά το εργαλείο ουρ-σας. Ελέγχετε, εάν τα κινούμενα μέρη τωντου εργαλείου λειτουργούν άψογα και κρή δεν μπλοκάρουν, εάν έχουν σπάσει τά κάποια εξαρτήματα ή έχουν υποστεί η ή ζηφών επηρεάζοντας έτσι αρνητικά τη το- λειτουργία του εργαλείου. Δώστε τα χαλασμένα εξαρτήματα για επισκευή πριν χρησιμοποιήσετε ξανά το εργαλείο. να Πολλά ατυχήματα οφείλονται σε κακά - συντηρημένα ηλεκτρικά εργαλεία.
a) Το φις σύνδεσης του εργαλείου πρέπει ρουνα ταιριάζει στην πρίζα. Δεν επιτρέπετο ημιάσε καμία περίπτωση η μετατροπή του φις. Μη χρησιμοποιείτε αντάπτορες φις ου μαζί με γειωμένες συσκευές. Τα φις πο δεν έχουν υποστεί μετατροπές και οι κα- τάλληλες πρίζες μειώνουν τον κίνδυνο ηλε- κτροπληξίας.

5.5 Μηχανικά μέρη

Κουν.6 Ηλεκτρικά μέρη

b) Αποφεύγετε την επαφή του σώματ με γειωμένες επιφάνειες, όπως σωλ νες, καλοριφέρ, ηλεκτρικές κουζίνες ψυγεία. Υπάρχει αυξημένος κίνδυνος κτροπληξίας, όταν το σώμα σας είνο μένο.
c) Μην εκθέτετε το εργαλείο σε βρο υγρασία. Η εισχώρηση νερού στο ηλ εργαλείο αυξάνει τον κίνδυνο ηλεκτρο ξίας.
d) Ελέγχετε τακτικά το καλώδιο σύνδ της συσκευής και, σε περίπτωση ζ αναθέστε την αντικατάστασή του σ σέρβις της Hilti. Ελέγχετε τακτικά μπαλαντέζα και αντικαταστήστε την έχει υποστεί ζημιά.
e) Ελέγχετε τη σωστή κατάσταση του γαλείου και των αξεσουάρ. Μη χρι μοποιείτε το εργαλείο και τα αξεσ όταν υπάρχουν ζημιές, όταν το σύ δεν είναι πλήρες ή όταν δεν μπορ χρησιμοποιήσετε τα χειριστήρια.
f) Εάν κατά την εργασία υποστεί ζημ το καλώδιο τροφοδοσίας ή η μπαλ ντέζα, δεν επιτρέπεται να ακουμπή το καλώδιο. Αποσυνδέστε το φις ο πρίζα. Εάν τα καλώδια σύνδεσης κο ἐκτασης έχουν υποστεί ζημιά αποτελο κίνδυνο για ηλεκτροπληξία.
g) Διακόπτες που έχουν υποστεί ζημιά πρέπει να αντικαθίστανται από το σέρβις της Hilti. Μη χρησιμοποιείτε συσκευή στην οποία δεν μπορείτε ανοίξετε και/ ή να κλείσετε το δι
h) Αναθέστε την επισκευή του εργαλα / της συσκευής σας μόνο σε εξειμένο ηλεκτρολόγο (Hilti Service), όπ χρησιμοποιούνται γνήσια ανταλλακτικό διαφορετικά μπορεί να προκληθούν ατυχήματα στο χρήστη.
i) Μη χρησιμοποιείτε το καλώδιο για ταφέρετε ή να αναρτήσετε το εργ ή για να τραβήξετε το φις από Κρατάτε το καλώδιο μακριά από υ θερμοκρασίες, λάδια, αιχμηρές ακμές περιστρεφόμενα μέρη του εργαλείου. ελαττωματικά ή τα περιστραμμένα κα αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
j) Όταν εργάζεστε με το ηλεκτρικό εργαλείο σε υπαίθριους χώρους, χρ σιμοποιείτε μόνο καλώδια προέκταση
ρς (μπαλαντέζες), που είναι κατάλληλα για ή- χρήση σε εξωτερικούς χώρους. Η χρήση και ενός καλωδίου προέκτασης κατάλληλου ηλε- για χρήση σε υπαίθριους χώρους μειώνει ι γετων κίνδυνο ηλεκτροπληξίας.
k) Σε διακοπή ρεύματος: Απενεργοποιήστε χή το αεργαλείο και αποσυνδέστε το φις α εκτρικήν πρίζα.
πήη-Θα πρέπει να αποφεύγετε τη χρήση μπα λαντέζας σε πολύπριζο και ταυτόχρονη λε εσησουργία πολλών άλλων συσκευών.
ηρής,Μην ψεκάζετε ποτέ το επάνω τμήμα το σκούπας με νερό: Κίνδυνος για πρόσωπ την και για τη συσκευή.
εὐν Οι σύνδεσμοι καλωδίων τροφοδοσίας, προ- ἐκτασης ή σύνδεσης σε συσκευές πρέπει ερείναι προστατευμένοι από ψεκασμό νερού. ηαι) Αποσυνδέετε τα καλώδια σύνδεσης στο ουάρηλεκτρικό δίκτυο μόνο από το φις (όχι στημεραβώντας το ίδιο το καλώδιο σύνδε- είτεσης).
ρ) Ποτέ μη μετακινείτε τη σκούπα σε άλι πὰ σημείο τραβώντας τη από το καλώδιο α- τροφοδοσίας. σετε Ποτέ μη χρησιμοποιείτε το εργαλείο ότ πό δίηαι λερωμένο ή βρεγμένο. Η σκόνη, πρδίως αγώγιμων υλικών, ή η υγρασία πο ύν πιθανόν να υπάρχει στην επιφάνεια της συσκευής ενδέχεται να οδηγήσουν υπό δυσμενείς συνθήκες σε ηλεκτροπληξία. Για αυτόν το λόγο αναθέτετε στο σέρι της Hilti να ελέγχει τακτικά τα λερω- να μένα εργαλεία, ιδίως εάν κόβετε συχνά ακόταγώγιμα υλικά.
είσμ Βεβαιωθείτε ότι το καλώδιο δεν βρίσκε- δικευται μέσα σε σημεία με νερά. ου κ, 5.7 Υλικό αναρρόφησης
την πρίζα. a) Δεν επιτρέπεται η αναρρόφηση επιβλα- ψηλές βούς για την υγεία, εύφλεκτης και/ή s ή εκρηκτικής σκόνης (σκόνη μαγνησίου- αλουμινίου κτλ.).
b) Η συσκευή είναι κατάλληλη για την αναρρόφηση στεγνής, μη εὐφλεκτης σκόνης.

c) Δεν επιτρέπεται η αναρρόφηση εύφλεκτων, εκρηκτικών, επιθετικών υ γ ρ ώ ν ( ψ υ κ τι κ ἀ υ γ βενζίνη, διαλυτικά, οξέα (pH< 5), αλκαλικά διαλύματα (pH>12,5) κτλ.)

d) Απενεργοποιείτε αμέσως τη συσκευ π ε ρί π τ ω σ η ε ξό δου α φ ρού ή υ γ e) Αποφεύγετε την επαφή με βάσεις οξέα. Σε περίπτωση ακούσιας επαφ ξ ε π λύ ν ε τ ε μ ε ν ε ρό. Ε ά ν τ α υ γ σε επαφή με τα μάτια σας, ξεπλυ τα με πολύ νερό και επισκεφθείτε α πρόσθετα ένα γιατρό.

f) Όταν αναρροφάτε καυτά υλικά, φοράτε πάντα προστατευτικά γάντια.
g) Μην αναρροφάτε αντικείμενα που μπο- ρεί να προκαλέσουν τραυματισμό μέσα από το σάκο απόρριψης (για παράδειγμα μυτερά ή αιχμηρά αντικείμενα)

5.8 Θερμοκρασία

Δεν επιτρέπεται η αναρρόφηση καυτών υλι- κών ἡαναμμένα' Τοιγάρα, τ καυτή' στάχτη κτλ.

5.9 Προσωπικός εξοπλισμός προστασίας σε

αέρθουν

a) Ο χρήστης και τα πρόσωπα που βρίσκονται κοντά πρέπει κατά τη χρήση του εργαλείου να χρησιμοποιούν κατάλληλα προστατευτικά γυαλιά, προστατευτικό κράνος, ωτοασπίδες, προστατευτικά γάντια και προστατευτικά υποδήματα.
b) Στις εργασίες με ορυκτό ασβέστη από διάτρηση, φοράτε προστατευτικ ένδυση και αποφύγετε την επαφή με το δέρμα (pH > 9 καυστικό)
el

6 Θέση σε λειτουργία

ΠΡΟΣΟΧΗ

Η τάση τροφοδοσίας πρέπει να συμφ με τα στοιχεία που υπάρχουν στην πινακίδα τύπου. Το εργαλείο δεν επιτρέπεταινα συνδεδεμένο στο ηλεκτρικό δίκτυο.

KINDYNOΣ

Συνδέετε τη συσκευή μόνο σε κατάλληλα γειωμένη τροφοδοσία ρεύματος.

ΠΡΟΣΟΧΗ

Φροντίστε ώστε η ηλεκτρική σκούπα να έχει ανά πάσα στιγμή καλή ευστάθεια χρησιμοποιώντας τα φρένα.

ΠΡΟΣΟΧΗ

Κατά την τοποθέτηση του επάνω τμήματός της σκούπας προσέχετε ώστε να μην παγι-

δευτούν τα χέρια σας και να μην υποστα ζημιά το καλώδιο τροφοδοσίας.

6.1 Χρήση καλωδίου προέκτασης και γεννήτριας ή μετασχηματιστή

ωβεπε κεφάλαιο "Περιγραφή/ χρήση καλωδίου προέκτασης". είναι

6.2 Πρώτη θέση σε λειτουργία

1. Ανοίξτε τους δύο συνδετήρες ασφάλισης.
2. Ανασηκώστε το επάνω μέρος της συσκευής απότοδοχείοακαθαρσιώ
3. Αφαιρέστε τα αξεσουάρ από το δοχείο ακαθαρσιών και τη συσκευασία.
   ΥΠΟΔΕΙΞΗ Για την αναρρόφηση στεγνής σκόνης, τοποθετήστε το σάκο με φίλτρο στο δοχείο, σύμφωνα με τις οδηγίες.

4. Τοποθετήστε το επάνω τμήμα στο δοχείο ακαθαρσιών.
   Κλείστε τους δύο συνδετήρες ασφάλισης.

5. Βεβαιωθείτε ότι έχει τοποθετηθεί σωφ και έχει κουμπώσει το επάνω τμήμα σκούπας.

6. Συνδέστε τον εύκαμπτο σωλήνα αναρρόφησης στη συσκευή.

6.2.1 Τοποθετήστε το σάκο με φίλτρο την αναρρόφηση στεγνής σκόνης

1. Ανοίξτε τους δύο συνδετήρες ασφάλι
2. Ανασηκώστε το επάνω μέρος της συσκευής απότοδοχείοακαθα
3. Τοποθετήστε τον καινούργιο σάκο μα τρο στο δοχείο ακαθαρσιών.
4. Πιέστε τη μούφα του σάκου με φί νατά στο εξάρτημα εισαγωγής.
5. Τοποθετήστε το επάνω τμήμα στο φ ακαθαρσιών.
6. Κλείστε τους δύο συνδετήρες ασφάλι

πτὰ Βεβαιωθείτε ότι ἐχει τοποθετηθεί σωστά τηςκαι ἐχει κουμπώσει το επάνω τμήμα της σκούπας.
8. Συνδέστε τον εύκαμπτο σωλήνα αναρρόφησης στη συσκευή.

Ελα Μεταφορά

?INΔΥΝΟΣ

σέπιτρέπεται να μεταφέρετε τη συσκευή μόνο όταν έχει σταματήσει τελείως να λεπτουργεί.

φiλ-

φοχείο

Δεν επιτρέπεται να μεταφέρετε ολόκληρη τη σχοκευή.

Άδειάστε τη συσκευή πριν από τη μεταφορό της σε άλλο σημείο.

Μετά την αναρρόφηση νερού μην αναποδογυ ρίζετε και μη μεταφέρετε τη συσκευή ξαπλω

7 Χειρισμός

ΠΡΟΣΟΧΗ

Φροντίστε ώστε η ηλεκτρική σκούπα να έχει ανά πάσα στιγμή καλή ευστάθεια χρη ποιώντας τα φρένα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Σε περίπτωση ανάγκης (π.χ. θραύση φίλ τρου) απενεργοποιήστε τη συσκευή, α συνδέστε την από το ηλεκτρικό δίκτυ πριν τη χρησιμοποιήσετε ξανά αναθέστε τον έλεγχό της σε εξειδικευμένο προσωπικ

7.1 Ενεργοποίηση

1. Συνδέστε το φις στην πρίζα.
2. Φροντίστε ώστε να έχει καλή ευστά σκούπα και χρησιμοποιήστε τα φρένο
3. Πατήστε το διακόπτη on/off.

7.2 Διενέργεια καθαρισμού φίλτρου 3

Η συσκευή διαθέτει καθαρισμό φίλτρου, απαλλάσσεται σε μεγάλο βαθμό το πτυ φίλτρο από την προσκολλούμενη σκόνη.

1. Συνδέστε το φις στην πρίζα.

2. Βεβαιωθείτε ότι είναι ενεργοποιημένος ο καθαρισμός φίλτρου (σύρτης στην κάτω σιμο-θέση).

3. Πατήστε το διακόπτη on/off.
4. Κλείστε τον εὐκαμπτο σωλήνα ἡ/και το εξάρτημα του εὐκαμπτου σωλήνα με το χέρι για περ. 5-10 δευτερόλεπτα. Ο- Το πτυχωτό φίλτρο καθαρίζεται αυτόματα κομε μία ριπή αέρα (παλμικός θόρυβος).

7.3 Απενεργοποίηση καθαρισμού φίλτρου

Βεβαιωθείτε στην αναρρόφηση με το ακροφύ σιο αρμών ή όταν αναρροφάτε κυρίως νερό, ότι είναι απενεργοποιημένος ο καθαρισμός φίλ-εια Τρου η (ο σύρτης βρίσκεται στην επάνω θέση).

7.4 Αναρρόφηση στεγνής σκόνης

ΥΠΟΔΕΙΞΗ

Πριν από την αναρρόφηση στεγνής σκόνης νια νε γικαι ιδίως ορυκτής σκόνης πρέπει να βεβαιών ωτο στε πάντα ότι υπάρχει σάκος με φίλτρο/σάκ απόρριψης στο δοχείο (αξεσουάρ Hilti). Μπο-

ρείτε έτσι να διαθέσετε το υλικό που ροφήσατε στα απορρίμματα με ευκολία καθαριότητα.

ΠΡΟΣΟΧΗ

Το υλικό που έχει απορροφηθεί πρέπ διατίθεται στα απορρίμματα σύμφωνα νομικές διατάξεις.

ΥΠΟΔΕΙΞΗ

Για την αναρρόφηση στεγνής σκόνης χρ ποιείτε πάντοτε ένα πτυχωτό φίλτρο.

Πρέπει να βεβαιώνεστε ότι το πτυχωτό τρο δεν εξακολουθεί να είναι ακόμη υ α π ό τ η σ τ ε γ ν ή α ν α ρ ρ ό φ η σ η , λ ό ταίας αναρρόφησης υγρών. Ένα υγρό π φίλτρο βουλώνει πολύ γρήγορα, όταν α ροφούνται στεγνά υλικά. Για αυτόν το πρέπει να πλένετε και να στεγνώνετε χ ω τ ό φ ί λ τ ρ ο π ρ ι ν α π ό τ η σ τ ε γ ν ή ή να το αντικαθιστάτε με ένα στεγνό φίλτρο.

1. Αποσυνδέστε τον εύκαμπτο σωλήνα μούφα από το εργαλείο / από το σιο αναρρόφησης.
2. Διενεργήστε έναν πλήρη καθαρισμό.

7.4.1 Αντικατάσταση σάκου με φίλτρου, σε στεγνή σκόνη 4

ΠΡΟΣΟΧΗ

Το υλικό που έχει απορροφηθεί πρέπ διατίθεται στα απορρίμματα σύμφωνα νομικές διατάξεις.

1. Αποσυνδέστε προσεκτικά τη μούφα τ σάκου από την υποδοχή.
2. Κλείστετημούφατουσάκουμ το σύρτη.
3. Καθαρίστετοδοχείοακαθα ή λάστιχο νερού.
4. Τοποθετήστε καινούργιο σάκο με φίλ στο δοχείο ακαθαρσιών.
5. Πιέστε τη μούφα του σάκου με φί νατά στο εξάρτημα εισαγωγής.

7.5 Αναρρόφηση υγρών

ΥΠΟΔΕΙΞΗ

Για την αναρρόφηση υγρών, χρησιμοποιείτε πάντα ένα πτυχωτό φίλτρο (βλέπε Φροντίδα και συντήρηση).

αγοβ1 Πριν από την αναρρόφηση υγρών

κρὶ Αφαιρέστε το σὰκο με φίλτρο/το σὰκο απόρριψης από το δοχείο ακαθαρσιών.
2. Ελέγξτε τα ηλεκτρόδια ή/και το φλοτέρ για την επιτήρηση της στάθμης πλήρωσης για τυχόν ακαθαρσίες ή/και για ευκολία κίνησης και καθαρίστε τα με μια βούρτα εάν είναι λερωμένα.
3. Απενεργοποιήστε τον αυτόματο καθαρι- ησιμοσμό φίλτρου.

7.5.2 Κατά την αναρρόφηση υγρών

φήσιμοποιείτε, εὰν είναι δυνατό, ἐνα ξεχωριγρο το πανυχωτό φίλτρο για την υγρή εφαρμογή γατακη ζη στόθιμη- των υγρών φτάσει στο μέγι τεχύπεδο, η συσκευή τίθεται αυτόματα εκτός νορεητουργίας.

ΛΦΡΟΕΙΔΟΠΟΙΗΣΗ

τοΣε ππωερίπτωση δημιουργίας αφρού, σταματήστε α χμέσωρ ότηνη Εργασία και αδειάστε το δοχείο πτυχωτό

7.5.3 Μετά από την αναρρόφηση υγρών

με1. τηΔδειάστε το δοχείο και καθαρίστε τ έ ακροφίσε με λάστιχο νερού, τα ηλεκτρόδια με μια βούρτσα, το φλοτέρ και το πτυχωτό φίλτρο με το χέρι αφού πρώτα έχει στε- γνώσει.
2. Ακουμπήστε κάπου το επάνω τμήμα της σκούπας ξεχωριστά από το δοχείο, για μπορεί να στεγνώσει το πτυχωτό φίλτρο και το δοχείο.

JU E TIC

7.6 Μετά την εργασία

1. Θέστε εκτός λειτουργίας τη συσκευή.
2. Αποσυνδέστετοφιζαπότηνπρίζα
3. Τυλίξτε το καλώδιο σύνδεσης και κρεμάστε ε φ i λοτ ροθμ ε ἀγκιστρο.
4. Αδειάστε το δοχείο και καθαρίστε τη συ σι ἀν με πα ν δκεύη σκουπίζοντὰς τη με βρεγμένο πανί.
5. Τυλίξτε τον εύκαμπτο σωλήνα.
6. Αποθηκεύστε τη συσκευή σε ένα στεγνό χώρο, προστατευμένο από αναρμόδια τρο χήση.

7.7 Άδειασμα δοχείου ακαθαρσιών

7.7.1 Άδειασμα δοχείου ακαθαρσιών με στεγνή σκόνη

ΚΙΝΔΥΝΟΣ

Βεβαιωθείτε ότι ο σάκος δεν έχει τρ σει από αντικείμενα, στα οποία μπορεί τραυματιστείτε.

ΥΠΟΔΕΙΞΗ

Πριν από το άδειασμα του δοχείου ακο σιών όταν περιέχει στεγνή σκόνη, προτείν η πραγματοποίηση ενός πλήρους καθαριό του φίλτρου. Αυτό επιφέρει αισθητή αύξης διάρκειας ζωής του φίλτρου.

7.7.1.1 Πριν αδειάσετε το δοχείο ακαθαρσιών πρέπει να προβείτε στις εξής ενέργειες:

1. Ενεργοποιήστε τα φρένα.
2. Αποσυνδέστε το φις από την πρίζα.
3. Ανοίξτε τους δύο συνδετήρες ασφάλι
4. Ανασηκώστε το επάνω τμήμα της συσκευής απότοδοχείοακο ακουμπήστε το επάνω σε μια επίπεδ επιφάνεια.

7.7.1.2 Αφού αδειάσετε το δοχείο ακαθαρσιών πρέπει να προβείτε στις εξής ενέργειες:

ΠΡΟΣΟΧΗ

Κατά την τοποθέτηση του επάνω τμή της σκού πας προσέχετεώστεν δευτούν τα χέρια σας και να μην υ ζημιά το καλώδιο τροφοδοσίας.

1. Τοποθετήστε το επάνω τμήμα της α πας επάνω στοδοχείοα κλείστε τους δύο συνδετήρες ασφάλι
2. Στερεώστε τον εὐκαμπτο σωλήνα στο εξάρτημα εισαγωγής.

7.7.2 Άδειασμα δοχείου ακαθαρσιών με υγρά

ΠΡΟΣΟΧΗ

Το υλικό που έχει απορροφηθεί πρέπει νο διατίθεται στα απορρίμματα σύμφωνα με τις υπηνομκές διατάξεις.

μθυ7.2.1 Άδειασμα υγρών 6

ΜΑΡΟΣΟΧΗ

Μην ανεβαίνετε με τα πόδια πάνω στο κάτω τμήμα του πλαισίου. Εάν ξαφνικά πέσει το δοχείο ακαθαρσιών μπορεί να τραυματιστείτε.

ΠΡΟΣΟΧΗ

Μην κρατάτε το πλαίσιο από την υποδοχ ξεσουάρ, για να μην παγιδευτούν τα χέρ σας.

θ α ρ σ ι ω ν κ α,ι

1. Φροντίστε ώστε να έχει καλή ευστάθεια σκούπα και χρησιμοποιήστε τα φρένα.
2. Απομακρύνετε τον εύκαμπτο σωλήνα αναρρόφησης από το εξάρτημα εισαγωγής.
3. Απομακρύνετε τα εξαρτήματα από τη βάση αξεσουάρ.
4. ΠΡΟΣΟΧΗ Μην πιάνετε το πλαίσιο από ματος σημεία, στα οποία μπορεί να χτυπήσει αμηνηναγι, ποστεί το δοχείο ακαθαρσιών.

Πιάστε τη λαβή του δοχείου και αναποδ γυρίστε το δοχείο ακαθαρσιών.

κδύ- Καθαρίστε με ένα πανί το χείλος του δ κ α θείουρ εκραθαρσιώνα ιτο εξάρτημα εισαγω- σης. γής και τη μούφα του εύκαμπτου σωλήν

7.7.2.2 Άδειασμα υγρών

Αδειάζετε το ακάθαρτο νερό σε κατάλληλο σημείο μέσω του εύκαμπτου σωλήνα εκροής.

8 Φροντίδα και συντήρηση

8.1 Καθαρισμός πτυχωτού φίλτρου (πλήρης καθαρισμός)

ΥΠΟΔΕΙΞΗ

Γιανακαθαρίσετετοπτυχωτόφ χτυπάτε σε σκληρά αντικείμενα και μη μοποιείτε σκληρά ή αιχμηρά αντικείμενα. αυτόν τον τρόπο μειώνεται η διάρκεια του πτυχωτού φίλτρου.

ΥΠΟΔΕΙΞΗ

Δεν επιτρέπεται ο καθαρισμός του πτυγ φίλτρου με καθαριστικό πεπιεσμένου αέρ Μπορεί να σκιστεί το υλικό του φίλτρο

ΥΠΟΔΕΙΞΗ

Το πτυχωτό φίλτρο είναι αναλώσιμο. Θο να αντικαθίσταται τουλάχιστον κάθε έξι συχνότερα όμως σε περίπτωση εντατικής σης της συσκευής.

Η συσκευή διαθέτει καθαρισμό φίλτρου, απαλλάσσεται σε μεγάλο βαθμό το πτυφίλτρο από την προσκολλούμενη σκόνη.

1. Συνδέστε το φις στην πρίζα.
2. Βεβαιωθείτε ότι είναι ενεργοποιημένος καθαρισμός φίλτρου (σύρτης στην κά θέση).
3. Πατήστε το διακόπτη on/off.
4. Κλείστε τον εὐκαμπτο σωλήνα ἡ/και εξάρτημα του εὐκαμπτου σωλήνα με χέρι για περ. 5-10 δευτερόλεπτα.
5. Το πτυχωτό φίλτρο καθαρίζεται αυτό με μία ριπή αέρα (παλμικός θόρυβο ΥΠΟΔΕΙΞΗ Μπορείτε επιπρόσθετα να θαρίσετε το πτυχωτό φίλτρο με νερι με καθαριστικό υψηλής πίεσης) και Σε περίπτωση όχι σωστού καθαρισμοι υπάρχει η περίπτωση να κολλήσει ο σκόνη στο πτυχωτό φίλτρο και να κατά συνέπεια η ισχύς αναρρόφησης αυτόν τον τρόπο μειώνεται η διάρκεια ζωής του πτυχωτού φίλτρου.

8.2 Αντικατάσταση πτυχωτού φίλτρου ή/και φίλτρου αέρα

ΠΡΟΣΟΧΗ

Ποτέ μη χρησιμοποιείτε τη σκούπα χφρίς πτυχωτό φίλτρο.

8.2.1 Αφαίρεση πτυχωτού φίλτρου 7

1. Αποσυνδέστε το φις από την πρίζα.
2. Ανοίξτε το κάλυμμα του φίλτρου.
   8.τ Αφαράρνετ απροσεκτικά το πτυχωτό φίλτρο χρησαπό τη βάση.
   Mε
3. Καθαρίστε το στεγανοποιητικό του φίλ- τρου με πανί.
4. Τοποθετήστε το καινούργιο πτυχωτό φίλ- υτού τρο.
   α3. Κλείστε το κάλυμμα του φίλτρου.

8.2.2 Τοποθέτηση πτυχωτού φίλτρου

8.3 Άνοιγμα συσκευής για εργασίες ελέγχου

1. Ενεργοποιήστε τα φρένα.
   2χοή-Αποσυνδέστε το φις από την πρίζα.
2. Άνοίξτε τους δύο συνδετήρες ασφάλισης.
3. Ανασηκώστε το επάνω τμήμα της για συσκευής από το δοχείο ακαθαρσιών και ωτό ακουμπήστε το επάνω σε μια επίπεδη επιφάνεια.

8.4 'Ελεγχος αντιστατικού κλιπ 8

Το Ελέγξετε το αντιστατικό κλιπ για τυχόν ζημιέσκαι, εάν χρειάζεται, αναθέστε την αντικατάστασή του στο σέρβις της Hilti. το

T8.5 'Ελεγχος επιτήρησης στάθμης πλήρωσης

ΠΡΟΣΟΧΗ

Ελέγξτε τις επαφές απενεργοποίησης για καὶ τυχὸν ακαθαρσίες και καθαρίστε τις, εὰν ὁ (δχὶ χρεῖαζεται, με μια βούρτσα. πανια. Ελέγξτε την ελευθερία κίνησης της σύνδεσης ρυκοῦ φλοτέρ. μειωθεί

8.6 Κλείσιμο συσκευής

ΠΡΟΣΟΧΗ

Κατά την τοποθέτηση του επάνω τμήματος της σκούπας προσέχετεώστεναμη δευτούν τα χέρια σας και να μην υποστα ζημιά το καλώδιο τροφοδοσίας.

1. Ελέγξτε το στεγανοποιητικό στο επάμέρος της συσκευής για τυχόν ακαθσίες και καθαρίστε το, εάν χρειάζετ πανί.
2. Τοποθετήστε το επάνω τμήμα στο φακαθαρσιών
3. Κλείστε τους δύο συνδετήρες ασφάλι
4. Συνδέστε το φις στην πρίζα.
   γωρικό της συσκευής, σκουπίστε το καλά ή σ αρκευάστε στεγανά τη συσκευή. Αποφύγετε τη αφιαρσορά της επικίνδυνης σκόνης που έχει ε καθίσει.

8.7 Φροντίδα της συσκευής

ΠΡΟΣΟΧΗ

Αποσυνδέστε το φις από την πρίζα.

Ποτέ μη χρησιμοποιείτε τη συσκευή με λωμένες σχισμές αερισμού! Καθαρίζετε τι σχισμές αερισμού προσεκτικά με μια στα βούρτσα. Καθαρίζετε τακτικά την εξωτερ πλευρά της συσκευής με ένα πανί καθ Μη χρησιμοποιείτε συσκευή ψεκασμού, κο ριστικό υψηλής πίεσης, συσκευή εκτόξευο δέσμης ατμούή τρεχούμενο νερόγια τον ρισμό! Με αυτόν τον τρόπο μπορεί να αστεί αρνητικά η ηλεκτρική ασφάλεια τα σκευής. Διατηρείτε τις χειρολαβές πάντα θαρές από λάδια και λιπαρές ουσίες. σιμοποιείτε υλικά περιποίησης που περιέχ σιλικόνη.

Για τη συντήρηση και τον καθαρισμό τ χειρίζεστε τη συσκευή έτσι ώστε να μη λούνται κίνδυνοι για το προσωπικό συντ και άλλα πρόσωπα. Εφαρμόστε την φιλ σμένη αναγκαστική εξαέρωση. Φοράτε έν προστασίας. Καθαρίζετε την περιοχή συν σης έτσι ώστε να μην καταλήγουν επικ ουσίες στον περιβάλλοντα χώρο Πριν απομακρύνετε τη συσκευή από ένο με επικίνδυνα υλικά, αναρροφήστε το ε

οχείο εργασίες συντήρησης και επισκευής, πρέπει να συσκευάζετε όλα τα λερωμένα σηφρη, που δεν μπορέσατε να καθαρίσετε σε ικανοποιητικό βαθμό, σε στεγανές σακούλες και να τα πετάτε σύμφωνα με τις διατάξεις που ισχύουν για την απόρριψή τους.

Πρέπει να πραγματοποιείται τουλάχιστον ετησίως ένας τεχνικός έλεγχος από το σέρβις Hilti ή εκπαιδευμένο πρόσωπο, για παράδειγμ βαμ- ζημιές στο φίλτρο, για τη στεγανότητα συσκευής και τη λειτουργία των συστημάτων εγαλέγχου.

αροσού Συντήρηση

xθο ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Επισκευές σε ηλεκτρικά μέρη επιτρέπεται κοθα-διενεργούνται μόνο από εξειδικευμένο ηλεκτρολόγο.

ης συ- Εκλέγχετε τακτικά όλα τα εξωτερικά μέρη τη Μαυσκευής για τυχόν ζημιές και την άψογη λ οπουργία όλων των χειριστηρίων. Μη χρησιμο- ποιείτε τη συσκευή, όταν έχουν υποστεί ζη- γρείπεικόντωια μέρη της ή όταν δεν λειτουργούν ν άψρφαα-τα χειριστήρια. Αναθέστε την επισκευ ήρησηφυσκευής στο σέρβις της Hilti. Γραρι-

δυθη Έλεγχος μετά από εργασίες τήρη- φροντίδας και συντήρησης

Μετές από εργασίες φροντίδας και συντήρησης πρέπει να ελέγχετε εάν έχει συναρμολον θεί φανά σωστὰ η σκούπα και εάν λειτουργεί έωτε απρόσκοπτα.

Κάντε μια δοκιμή λειτουργίας.

9 Εντοπισμός προβλημάτων

Βλάβη	Πιθανή αιτία	Αντιμετώπιση
Καθόλου/μειωμένη ισχύς αναρρόφησης	Σάκος με φίλτρο/σάκος απόρριψης γεμάτος.	Αντικαταστήστε το σάκο με φίλτρο/σάκο απόρριψης.Βλέπε κεφάλαιο: 7.4.1 Αντικα-τάσταση σάκου με φίλτρου, σε στεγνή σκόνη 4
	Δεν υπάρχει πτυχωτό φίλτρο.	Τοποθετήστε πτυχωτό φίλτρο.
Βλάβη Πιθανή αιτία Αντιμετώπιση
Καθόλου/μειωμένη ισχύς αναρρόφησης	Το πτυχωτό φίλτρο είναι πολάταιτείται πλήρης καθαρισμός λερωμένο.	Αναταιτείται πλήρης καθαρισμός ή ενδεχομένως αντικατάσταση του πτυχωτού φίλτρου.Βλέπε κεφάλαιο: 8.1 Καθαρισμός πτυχωτού φίλτρου (πλήρης καθαρισμός)Βλέπε κεφάλαιο: 8.2 Αντικατάσταση πτυχωτού φίλτρου ή/και φίλτρου αέρα
	Βουλωμένος εύκαμπτος σωλήνας σκούπας ή βουλωμένολήνα και το κάλυμμα αναρκάλυμμα αναρρόφησης στο ρόφησης.ηλεκτρικό εργαλείο.	Καθαρίστε τον εύκαμπτο σωλήνας οκούπας ή βουλωμένολήνα και το κάλυμμα αναρκάλυμμα αναρρόφησης στο ρόφησης.
	Στεγανοποιητικό/ακμή δοχείου Καθαρίστε μεπανί / αντικατ μεταξύ επάνω τμήματος συ- στήστε το στεγανοποιητικό. σκευής και δοχείου ακαθαρ- σιών λερωμένο/χαλασμένο.
	Τρύπα στον εύκαμπτο σωλήνα. Απαιτείται καινούργιος εύκαμ- πτος σωλήνας.
	Στεγανοποιητικό πτυχωτού φίλτρου ελαττωματικό.	Αναθέστε την επισκευή της συσκευής στο σέρβις της Η
	Δεν έχει κουμπώσει σωστά εύκαμπτος σωλήνας εκροής.	Κουμπώστε σωστά τον εύκαμ- πτο σωλήνα εκροής.
Εξέρχεται σκόνη από συσκευή.	τηΔεν έχει τοποθετηθεί σωστά πτυχωτό φίλτρο.	Τοσοθετήστε ξανά το πτυχωτό φίλτρο.
	Το πτυχωτό φίλτρο έχει υποθετήστε καινούργιο πτυ- στεί ζημιά.	Το στεγανοποιητικό του φίλ-Τοποθετήστε καινούργιο πτυ- τρου έχει υποστεί ζημιά. χωτό φίλτρο.
	Δεν έχει τοποθετηθεί σωστά το πτυχωτό σωστά το επάνω επάνω τμήμα της σκούπας. τμήμα της σκούπας.Βλέπε κεφάλαιο: 6.2 Πρώτη θέση σε λειτουργία
Η συσκευή ενεργοποιεί- τα και απενεργοποιείται στατική απαγωγή. μόνη της ή γίνεται εκφέρει συνδεδεμένη σε πρίζα τηστατικό ηλεκτρι- σμού στο χρήστη	Δεν διασφαλίζεται η ηλεκτροΣυνδέστε τη συσκευή σε γειω- τα και απενεργοποιείται στατική απαγωγή. Η συσκευήμένη πρίζα, Χρησιμοποιήστε μόνη της ή γίνεται εκφέρει συνδεδεμένη σε πρίζα αντιστατικό εύκαμπτο σωλήνα. ρίς γείωση.
	Το αντιστατικό κλιπ έχει υπαναθέστε την αντικατάσταση στεί ζημιά.	Του αντιστατικό κλιπ στο σέρ- βις της Ηilti.Συνδέστε τη συσκευή σε γειω- μένη πρίζα.
Η συσκευή δε λειτουργεΆκαθαρσίες. Απενεργοποιήστε μετά απότοάδειασμα του δοχείου.	τη συσκευή και περιμένετε 5 δευτ., ενεργοποιήστε την ξανά μετά από 5 δευτ..Καθαρίστε το φλοτέρ, τα ηλεκτρόδια καθώς και το χώρο ανάμεσα στα ηλεκτρόδια.Ελέγξτε και διασφαλίστε ότι θα κινείται ελεύθερα.
Δεν λειτουργεί πλέον τοΈχει πέσει η ασφάλεια της μοτέρ.	Σηρώστε την ασφάλεια. Εάν ζας του ηλεκτρικού δικτύου. πέσει ξανά, αναζητήστε την αιτία για την υπερβολική τάση.
	Δοχείο γεμάτο. Απενεργοποιήστε τη συσκευή.Αδειάστε το δοχείο.Βλέπε κεφάλαιο: 7.7.1 Άδεια-σμα δοχείου ακαθαρσιών με στεγνή σκόνη
Αυξομειώσεις τάσης Πολύ μεγάλη σύνθετη αντίσταση της τροφοδοσίας τάσης.		Χρησιμοποιήστε κατάλληλη μπαλαντέζα (βλέπε κεφάλαιο Περιγραφή)

10 Διάθεση στα απορρίμματα

Τα εργαλεία της Hilti είναι κατασκευασμένα σε μεγάλο ποσοστό από ανακυκλώσιμα ι Προϋπόθεση για την επαναχρησιμοποίησή τους είναι ο κατάλληλος διαχωρισμός των υλ πολλές χώρες, η Hilti έχει οργανωθεί ήδη ώστε να μπορείτε να επιστρέφετε το παλ για ανακύκλωση. Ρωτήστε το τμήμα εξυπηρέτησης πελατών της Hilti ή τον σύμβουλο

Μόνο για τις χώρες της ΕΕ

Μην πετάτε τα ηλεκτρικά εργαλεία στον κάδο οικιακών απορριμμάτων!

Σύμφωνα με την ευρωπαϊκή οδηγία περί ηλεκτρικών και ηλεκτρονικών συσκευών και την ενσωμάτωσή της στο εθνικό δίκαιο, τα ηλεκτρικά εργαλεία πρέπει να συλλέγονται ξεχωριστά και να επιστρέφονται για ανακύκλωση με τρόπο φιλικό προς το περιβάλλον.

Διάθεση λάσπης διάτρησης στα απορρίμματα

Υπό το πρίσμα της προστασίας του περιβάλλοντος είναι προβληματική η απόρριψη λάσπης από διάτρηση στους αγωγούς ομβρίων ή στην αποχέτευση χωρίς κατάλληλη προεργασία. Ενημερωθείτε από τις τοπικές αρχές για τις υπάρχουσες διατάξεις. Προτείνουμε την ακό προεργασία:

1. Συλλέγετε τη λάσπη από τη διάτρηση (για παράδειγμα με απορροφητήρα υγρών)

2. Αφήστε να κατακαθήσει η λάσπη και πετάξτε το στερεό μέρος σε χώρο απόρριψης οικοδομικών υλικών. (Τα υλικά σύμπηξης μπορούν να επιταχύνουν τη διαδικασία διαχωρισμού)

3. Πριν διοχετεύσετε το νερό που απέμεινε (βάση, τιμή pH > 7) στην αποχέτευση, ουδετεροποιήστε το με την προσθήκη όξινου μέσου ουδετεροποίησης ή με αραίωση με νερό.

11 Εγγύηση κατασκευαστή, εργαλεία

Η Hilti εγγυάται ότι το παραδοθέν εργ είναι απαλλαγμένο από αστοχίες υλικού κατασκευαστικά σφάλματα. Η εγγύηση ο ισχύει μόνο υπό την προϋπόθεση ότι π ο χειρισμός, η φροντίδα και ο καθαριο εργαλείου γίνεται σύμφωνα με τις οδηγί σης της Hilti και ότι διατηρείται το τε ενιαίο σύνολο, δηλ. ότι με το εργαλείο ποιούνται μόνο γνήσια αναλώσιμα, αξεσο και ανταλλακτικά της Hilti.

Η παρούσα εγγύηση περιλαμβάνει τη δό επισκευή ή τη δωρεάν αντικατάσταση τελαττωματικών εξαρτημάτων καθ' όλη τη διάρκεια ζωής του εργαλείου. Εξαρτήματ που υπόκεινται σε φυσιολογική φθορά φχρήση, δεν καλύπτονται από την παρού εγγύηση.

Αποκλείονται περαιτέρω αξιώσεις, εφόσον κατι τέτοιο δεν αντίκειται σε δεσμευτικές υθνικές διατάξεις. Η Ηilti δεν ευθύνεται ιδιώση, για έμμεσες ή άμεσες ζημιές από μέαττώματα ή επακόλουθα ελαττώματα, εα πρή-λ ειες ή έξοδασεσχέσημετηχ χχικόω αδυναμίας χρήσης του εργαλείου για φρόθοθήποτε σκοπό. Αποκλείονται ρητά υμόροφορικές βεβαιώσεις για τη χρήση ή τι καταλληλότητα για συγκεκριμένο σκοπό.

μαξάν την επισκευή ή αντικατάσταση, το εργα- ωχείο ή τα σχετικά εξαρτήματα πρέπει να α στέλλονται αμέσως μετά τη διαπίστωση του αελαττώματος στο αρμόδιο τμήμα της Hilti. κπό τη

Η παρούσα εγγύηση περιλαμβάνει όλες υποχρεώσεις παροχής εγγύησης από πλευράς Ηίτι και αντικαθιστά όλες τις προηγούμενες ή σύγχρονες δηλώσεις, γραπτές ή προφορικές συμφωνίες όσον αφορά τις εγγυήσεις.

12 Δήλωση συμμόρφωσης ΕΚ (πρωτότυπο)

Περιγραφή:	Σκούπα σης αναρρόφη-στερεών κούμρών
Περιγραφή τύπου:	VC 60-U
Γενιά:	01
Έτος κατασκευής:	2007

Δηλώνουμε ως μόνοι υπεύθυνοι, ότι αυτ προϊόν ανταποκρίνεται στις ακόλουθες ο γίες και πρότυπα: 2006/42/ΕΚ, 2004/108, 2011/65/ΕΕ, EN 60335-1, EN 60335-2-69, EN ISO 12100.

Hilti Corporation, Feldkircherstrasse 100, FL-9494 Schaan

Τεχνική τεκμηρίωση στην:
