Toote tüüp	Kuivade ja märgade jäätmete imur
Mark	Hilti
Mudel	VC 60-U
Mõõtmed (P x L x K)	680 mm x 520 mm x 1 000 mm
Kaal	31 kg (vastavalt EPTA 01/2003 protseduurile)
Nimipinge	110-240 V (vastavalt versioonile)
Võimsustarve	950 W kuni 2 400 W sõltuvalt pingest
Võrgusagedus	50-60 Hz
Paagi maht	72 L
Filtrikoti maht	29 L
Vee kasutusmaht	56 L
Maksimaalne mahuline voolukiirus	2 x 56 L/s
Maksimaalne alarõhk	0,235 bar (0,208 bar Šveitsis)
Imivooliku läbimõõt	36 mm, pikkus 5 m
Toitekaabel	10 m, tüüp H07RN-F 3x1,5 mm²
Kaitseklass	I klass (maandus kohustuslik)
Kaitsetüüp	IP X4 (kaitstud veepritsmete eest)
Helirõhu tase	74 dB(A)
Vibratsioon (kolmeteljeline)	2,5 m/s²
Peamised funktsioonid	Kuiv/märg imemine, filtri automaatpuhastus, automaatne seiskumine maksimaalsel tasemel
Ohutus	Pidurid ratastel, antistaatilised äärikud, kaitse veepritsmete eest, hädaseiskamine
Hooldus ja puhastus	Filtri puhumispuhastus, lameda voltfiltri vahetamine, paagi tühjendamine
Varuosad ja parandatavus	Lame voltfilter, filtrikott, imivoolik, tarvikute komplektid

Korduma kippuvad küsimused - VC 60U HILTI

Milliseid jäätmeid saan VC 60-U-ga imeda?

VC 60-U on ette nähtud mittesüttivate kuivade tolmude, vedelike (vesi, mineraalsed puursetted) ja mitteohtlike materjalide imemiseks. Ärge kunagi imege plahvatusohtlikke, hõõguvaid, happeid ega lahusteid.

Kuidas paigaldada filtrikott kuivimemiseks?

Avage äärikud, tõstke pea üles, asetage uus filtrikott paaki, surudes hülsi kindlalt ühendusele, seejärel tõstke pea tagasi ja sulgege äärikud.

Mida teha, kui imemisvõimsus väheneb?

Kontrollige, kas filtrikott on täis (vahetage see välja), kas lame voltfilter on määrdunud (puhastage või vahetage) või kas voolik või otsik on ummistunud.

Kuidas filtrit automaatselt puhastada?

Ühendage seade, veenduge, et filtri puhastus on aktiveeritud (liugur all), lülitage seade sisse ja sulgege voolik 5–10 sekundiks. Filtrit puhastatakse pulseeriva õhupuhanguga.

Kas ma saan VC 60-U-ga vett imeda?

Jah, kuid eemaldage esmalt filtrikott, lülitage välja filtri automaatpuhastus ja kontrollige, et tasemeandurid on puhtad. Seade seiskub automaatselt, kui maksimaalne tase on saavutatud.

Millised on elektrilised ohutusjuhised?

Kasutage alati maandatud pistikupesa, ärge tõmmake kaablit, kontrollige kahjustuste puudumist ja ärge kasutage seadet niiskes või plahvatusohtlikus keskkonnas.

Kuidas hooldada lamedat voltfiltrit?

Puhastage seda regulaarselt automaatpuhastusfunktsiooniga või veega (ilma kõrgsurveta). Vahetage seda vähemalt kaks korda aastas või sagedamini intensiivse kasutamise korral.

Mida teha, kui seade ei käivitu?

Kontrollige, et paak pole täis, kaitse pole läbi põlenud ja antistaatilised äärikud on heas seisukorras. Kui probleem püsib, võtke ühendust Hilti teenindusega.

Kuidas seadet ohutult transportida?

Seiske seade, ühendage see lahti, tühjendage paak, rakendage rattapidurid ja ärge kunagi transportige seda kraanaga või horisontaalselt, kui see sisaldab vedelikku.

Kust leian varuosi ja tarvikuid?

Kõik osad ja tarvikud (filtrid, kotid, voolikud, otsikud) on saadaval volitatud Hilti edasimüüjate juures. Kasutage ainult originaalosi, et tagada ohutus ja jõudlus.

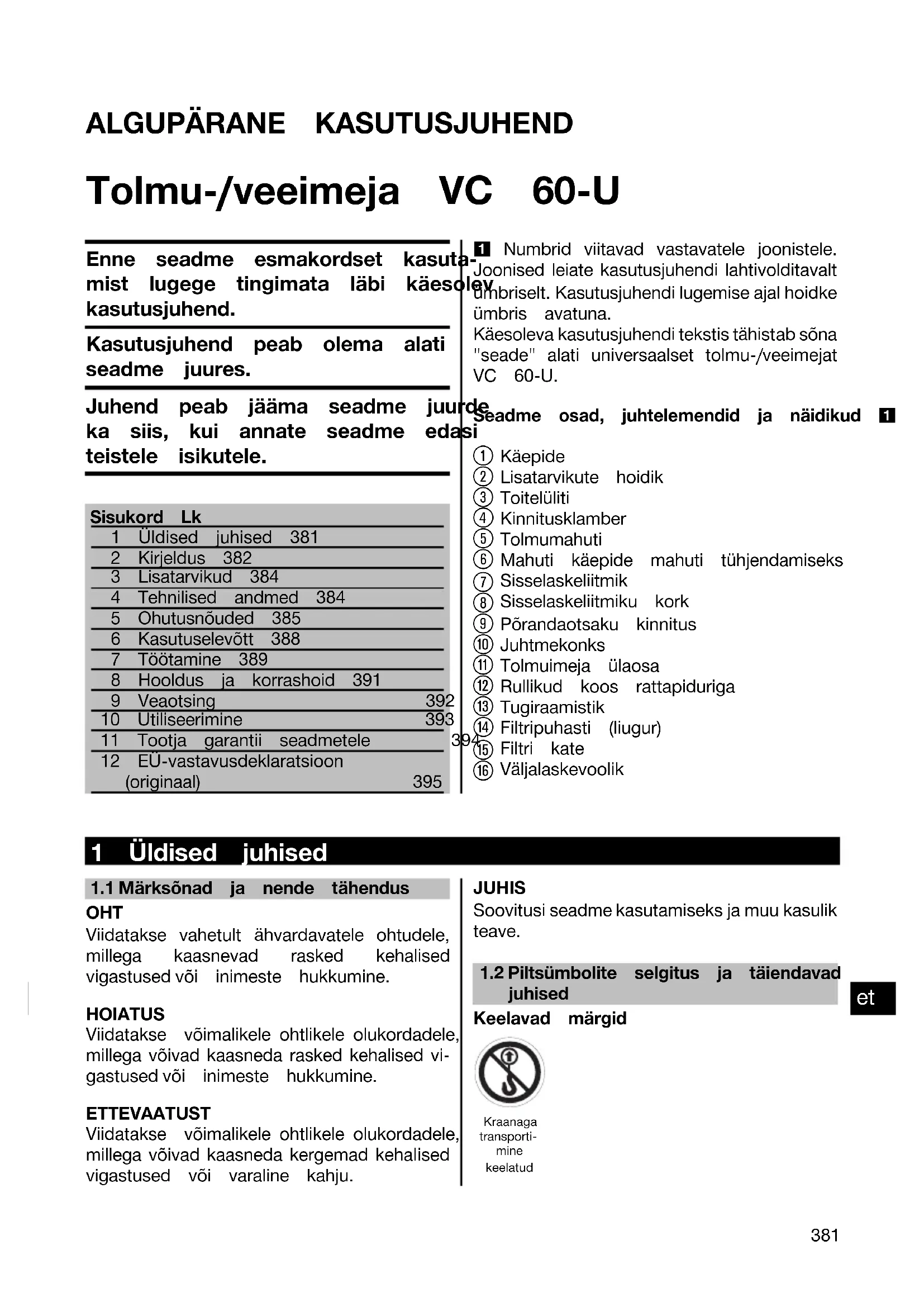

KASUTUSJUHEND VC 60U HILTI

Enne seadme esmakordset kasuta mist lugege tingimata läbi käesol kasutusjuhend.

Kasutusjuhend peab olema alati seadme juures.

Juhend peab jääma seadme juuro ka siis, kui annate seadme edas teistele isikutele.

Sisukord Lk

1	Üldised juhised 381
2	Kirjeldus 382
3	Lisatarvikud 384
4	Tehnilised andmed 384
5	Ohutusnõuded 385
6	Kasutuselevõtt 388
7	Töötamine 389
8	Hooldus ja korrashoid 391
9	Veaotsing	392
10	Utiliseerimine	393
11	Tootja garantii seadmetele
12	EU-vastavusdeklaratsioon (originaal)	395

1 Numbrid viitavad vastavatele joonistele. Joonised leiate kasutusjuhendi lahtivolditavalt ümbriselt. Kasutusjuhendi lugemise ajal hoidke ümbris avatuna. Käesoleva kasutusjuhendi tekstis tähistab söna "seade" alati universaalset tolmu-/veeimejat VC 60-U.

de Seadme osad, juhtelemendid ja näidikud

① Käepide
② Lisatarvikute hoidik
③ Toitelüliti
④ Kinnitusklamber
⑤ Tolmumahuti
⑥ Mahuti käepide mahuti tühjendamiseks
⑦ Sisselaskeliitmik
⑧ Sisselaskeliitmiku kork
⑨ Põrandaotsaku kinnitus
⑩ Juhtmekonks
⑪ Tolmuimeja ülaosa
⑫ Rullikud koos rattapiduriga
⑬ Tugiraamistik
⑭ Filtripuhasti (liugur)
⑮ Filtri kate
⑯ Väljalaskevoolik

1 Üldised juhised

1.1 Märksönad ja nende tähendus

OHT

Viidatakse vahetult ähvardavatele ohtudele, millega kaasnevad rasked kehalised vigastused või inimeste hukkumine.

HOIATUS

Viidatakse võimalikele ohtlikele olukordadele, millega võivad kaasneda rasked kehalised vigastused või inimeste hukkumine.

ETTEVAATUST

Viidatakse võimalikele ohtlikele olukordadele, millega võivad kaasneda kergemad kehalised vigastused või varaline kahju.

JUHIS

Soovitusi seadme kasutamiseks ja muu kasulik teave.

1.2 Piltsümbolite selgitus ja täiendavad juhised

Keelavad märgid

Kraanaga

transporti-

mine

keelatud

Hoiatavad märgid

Üldine hoiatus

Ettevaatust: söövitavad ained

Ettevaatust: plahvatus-ohtlikud ained

Kohustavad märgid

Kandke kaitseriietust

Kandke kaitseprille

Kandke kaitsekindaid

Kandke kaitsekiivrit

Kandke körvaklappe

Kandke turvajalatseid

Sümbolid

Enne kasutamist lugege läbi kasutusju-

Jäätmed suunata üm- bertöötlusse

Identifitseerimisandmete koht seadmel

Seadme tüübitähis ja seerianumber on too-dud seadme andmesildil. Märkige need and-med oma kasutusjuhendisse ning tehke teata-vaks alati, kui pöördute Hilti müügiesindusse või hooldekeskusesse.

Tüüp:

Generatsioon: 01

Seerianumber:

2 Kirjeldus

2.1 Nõuetekohane kasutamine

VC 60-U on universaalne tööstuslik vee-ja/ tolmuimeja kuiva tolmu tõhusaks eemaldamiseks. Seadet võib kasutada nii tolmu kui ka vedelike imemiseks.

Seade sobib Hilti teemantkroonpuuri või Hilti teemantsaega töötades tekkivate mineraalsete puurmete eemaldamiseks, samuti Hilti teemantlihvmasina, ketaslõikuri, puurvasara või kuivkroon-puuridega töötamisel tekkiva ohtra mineraalse tolmu imemiseks.

Lisaks sellele saab seadet kasutada vedelike imemiseks.

Seadesobibkuivaningmittesüttiva tolmu ja vedeliku imemiseks.

Seadet ei tohi kasutada plahvatusohtlike ja tervistkahjustavate ainete imemiseks, hõõguva, põleva või süttiva ja keemiliselt agressiivse tolmu (näiteks magneesiumi-alumiiniumitolmu) ja agressiivsete vedelike (näiteks bensiini, lahustite, hapete, jahutus- ja määrdeainete) imemiseks.

Seade tuleb tööle rakendada alati püstiasendis.

Seadme kaal koos lisatarvikute ja sisseimetud ainetega võib olla maksimaalselt 100 kg Ärge ronige seadme peale, ärge kasutage seadet redelina.

Ärge kasutage seadet statsionaarselt töötavates automaatsetes või poolautomaatsetes agi gaatides.

HOIATUS- Seadme kasutajatele tuleb enne töö alustamist anda ülevaade seadme käsitsemisest, ainetest lähtuvatest ohtudest ja kokkuimetud ainete ohutust käitlemisest.

Seadet ei tohi kasutada vee all.

HOIATUS- Keelatud on imeda tervistkahjustavaid aineid, mille eemaldamiseks on nõutav näiteks M- või H-klassi kuuluv vee-/või tolmuimeja, samuti on keelatud imeda õli ja üle temperatuuriga vedelikke.

Töötava tolmuimeja imivoolikut ei tohi viia inimeste ja loomade lähedusse.

Elektrostaatilise efekti vältimiseks kasutage antistaatilist imivoolikut.

Käesolev seade sobib professionaalseks kasutuseks näiteks hotellides, koolides, haiglates tööstusettevötetes, kauplustes, büroodes.

Töökeskkonnaks vöib olla ehitusplats vöi töökoda ning tööd vöivad hölmata renoveerimis-, ümberehitus- vöi uusehitustöid.

Seadme modifitseerimine ja ümberkujundamine on keelatud.

Pidage kinni kasutusjuhendis toodud kasutus- ja hooldusjuhistest.

Vigastuste vältimiseks kasutage ainult Hilti originaaltarvikuid.

Seade ja sellega ühendatavad abitööriistad võivad osutuda ohtlikuks, kui neid ei kasut nõuetekohaselt või kui nendega töötab spetsiaalse ettevalmistuseta isik.

1 Seade koos voldikfiltri ja ratastel raa-miga
1 Imivoolikukomplekt koos pöördmuhvi, tarvikumuhvi ja koonusadapteriga
1 Vuugiotsak
1 Filtrikott
1 Lisatarvikute komplekt
1 Kasutusjuhend

2.3 Pikendusjuhtmete kasutamine

Kasutage ainult antud kasutusotstarbeks ette nähtud tüüpi ning sobiva ristlöikega piker juhtmeid. Vastasel korral võib seadme võimsus väheneda ja juhe üle kuumeneda. Kon pikendusjuhet regulaarselt kahjustuste suhtes. Vigastatud pikendusjuhe vahetage välja.

Juhtme soovituslikud minimaalristlõiked ja maksimaalpikkused mudeli VC 60 - U p u h t

Juhtme ristlõige	1,5 mm2 2,5 mm2
Võrgupinge 110-120 V 30 m 50	m
Nimipinge 220-240 V	30 m 50 m

Ärge kasutage pikendusjuhtmeid, mille ristlõige on 1,25 mm², 2 mm² või 3,5 mm².

2.4 Pikendusjuhtmete kasutamine välistingimustes

Välistingimustes töötades kasutage ainult selleks ette nähtud ja vastava märgistusega pikendus-juhtmeid.

2.5 Generaatori või trafo kasutamine

Seade võib saada toite generaatorilt või trafolt eeldusel, et on täidetud järgmised ting vahelduvvool, väljundvõimsus vattides peab olema vähemalt kaks korda suurem seadme andmesildil toodud võimsusest; tööpinge peab alati jääma vahemikku +5 % ja -15 % nimipingest; sagedus peab olema vahemikus 50 kuni 60 Hz ega tohi kunagi ületada 65 Hz; tuleb kasutada automaatset pingeregulaatorit, mis on varustatud käivitusaegse pinge kompenseerimise funktsiooniga.

Generaatorit või trafot ei tohi kunagi kasutada samaaegselt teiste seadmete toitega varustamiseks. Teiste seadmete sisse- ja väljalülitamine võib põhjustada ala- või ülepinget, mis võib seadet kahjustada.

3 Lisatarvikud

Varuosad, tarvikud ja lisavarustus on saadaval Hilti müügiesindustes.

Tähistus	Kirjeldus
Filtrikott
Voldikfilter
Imivoolikukomplekt koos pöördmuhvi, tarv ° 36 mm, pikkus 5 m kumuhvi ja koonusadapteriga
Lisatarvikute komplekt 1 painutatud toru, 2 pikendustoru, 1 lamelli-dega pörandaotsak ja 1 harjakomplekt
Voolikumuhvid
Koonusadapter

4 Tehnilised andmed

Tootja jätab endale öiguse tehniliste andmete muutmiseks!

Nimi-pinge

110 V 1

10 V 120

V 220

V 230 V

230 V 240

V

Nimi-võimsus

1100 W

950 W 1

200 W 1

200 W 22

200 W 24

00 W 12

00 W

Teave seadme ja kasutuse kohta

Kaitseklass	Kaitseklass	I
Kaitseaste	IP X4	pritsmekindel

Võrgusagedus 50...60 Hz

Kaal vastavalt menetlusele EPTA-Procedure31 kg01/2003

Mõõt med (p x l x k) 680 mm X 520 mm X 1000 mm

Toitejuhe (pikkus) 10 m

Toitejuhe (tüüp) H07RN-F 3x1,5mm2

Max õhuvool 2X56 l/s

Max hõrendus 0,235 bar (CH: 0,208 bar)

Kambri maht 72 l

Filtrikoti maht 29 l

Vee mahutavus 56 l

Imivooliku läbimõõt (pöördmuhv tolmuimejaPikkus 5 m: 36 mm pool; seadme liitmik seadme pool)

Õhutemperatuur -20...+40 °C

Andmed	müra	ja	vibratsiooni	kohta	(mõõdetud	vastavalt	standardile	EN	60335-2-69)
A-filtriga	korrigeeritud		helirõhu	tase	74	dB	(A)
Mõõtemääramatus	nimetatud		müratasemete		2,5	dB	(A)
puhul

5 Ohutusnõuded

5.1 Üldised ohutusnõuded

a) Lisaks käesoleva kasutusjuhendi üksi tes punktides esitatud ohutusalastele histele tuleb alati rangelt järgida ka misi nõudeid.
b) Lugege läbi köik juhised! Järgmiste histe eiramine vöib pöhjustada elektr löögi, tulekahju ja/vöi raskeid vigastu
c) Kui seadet kasutatakse koos elektril tööriistaga, tuleb ennekasutamistläbi lgeda elektrilise tööriista kasutusjuhen ning köiki selles toodud juhiseid jär

5.2 Kasutajale esitatavad nõuded

a) Olge tähelepanelik, jälgige oma tege ning toimige seadmega töötades kaa letult. Ärge kasutage seadet, kui ole väsinud või uimastite, alkoholi või ra mite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada ra keid vigastusi.
b) Kandke isikukaitsevahendeid ja alati kaitseprille. Isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite kaitsekiivri või kuulmiskaitsevahendite kandmine - sõltuvalt elektrilise tööriista tüübist ja kasutusalast - vähendab vigastuste ohtu.
c) Kui seadme külge on võimalik paigaldada tolmueemaldus- ja kogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse nõuetekohaselt. Tolmueemaldusseadise kasutamine võib vähendada tolmust tingitud ohte.
d) Seade on ette nähtud professionaals kasutuseks.
e) Seadet on lubatud kasutada, hoolda parandada vaid selleks volitatud vast väljaõppega isikutel. Kasutajatel peab olema ohutusalane eriettevalmistus.

5.3 Töökoha nõuetekohane sisseseadmine

aju-Hoolitsege töökoha hea ventilatsiooni i- eest.

(1) Tagage tööpiirkonnas hea ventilatsioon.

ilise Halva ventilatsiooniga töökohta kogunev lu- tolm vöib kahjustada tervist.

ndc) Hoidke oma tööpiirkond korras. Ärge rgidaätke tööpiirkonda esemeid, mis vöivad Teid vigastada. Korrastamata töökoht vöib pöhjustada önnetusi.

evist Kasutusvälisel ajal hoidke seadet lastele alut-kättesaamatus kohas. Ärge laske seadetete kasutada isikutel, kes seda ei tunne või ravi-pole siintoodud juhiseid lugenud. Sead-med on ohtlikud, kui neid kasutavad asjal ras-hase kogemuseta inimesed, samuti piiratud füüsiliste ja vaimsete võimete või meeltega inimesed.

e) Seadme kasutamise ajal hoidke lapsed ja teised isikud töökohast eemal. Kui T tähelepanu juhitakse kõrvale, võib seade Teie kontrolli alt väljuda.

f) Ärge kasutage seadet plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest töö riistadest lööb sädemeid, mis võivad tolmu või aurud süüdata.

g) Årge lubage teistel inimestel seadet ja pikendusjuhet puudutada.

h) Vältige ebasoodsaid tööasendeid. Ve et duge oma asendi ohutuses ja säilitage- seksalati tasakaal.

i) Kandke mittelibisevaid jalatseid. da Tjöötamisel viige seadme toite- ja piken- avadusjuhe ning imivoolik alati seadme taha See vähendab komistamise ja kukkumise ohtu töötamise ajal.

k) Ärge transportige seadet kraanaga.

l) Enne võrgupistiku ühendamist pistiku-l) pessa veenduge, et seade on välja litatud.

5.4 Üldised ohutusnõuded

a) Kasutage öiget seadet. Kasutage s vaid otstarvetel, milleks see on ett tud, ja ainult siis, kui seadme teh seisund on veatu.

b) Ärge jätke seadet kunagi järelevalve

c) Arvestage ümbritseva keskkonna må dega. Ärg kasutage seadet tulekahju plahvatusohtlikus keskkonnas.

d) Seadet tuleb kaitsta miinustemperat ride eest.

e) ETTEVAATUST - Kasutusvälisel ajal hoidke seadet ohutus ko-has.Kasutusvälisel ajal hoidke seadet kuivas, kõrges või lukustatud ja lastele kättesaamatus kohas.

f) ETTEVAATUST - Enne pausi tegemist töös (kasutusvälisel ajal), enne seadme hooldamist ja filtri vahetamist tömmake vörgupistik alati pistikupesast välja.

g) Transportimiseks lülitage seade välja.

h) Kontrollige, kas seadme ja lisatarvi tehniline seisund on veatu. Enne edasist kasutamist kontrollige hoolika kas kaitseseadised või kergete kahjustustega osad töötavad veatult nõuetekohaselt. Veenduge, et seadme liikuvad osad töötavad laitmatult, ei kinni ega ole kahjustatud. Seadme geteta töö tagamiseks peavad sead köik detailid olema õigesti paigaldat ning vastama köikidele tingimustele. Kui kasutusjuhendis ei ole ette nää teisiti, tuleb kahjustatud kaitseseadis ja detailid lasta parandada või välja vahetada volitatud parandustöökojas.

i) Kontrollige filtri korrektset asendit. Veenduge, et filter on terve.

j) Laske seadet parandada ainult kvalifit-seeritud spetsialistidel, kes kasutavaa originaalvaruosi. Nii on tagatud seadi ohutus.

k) Enne seadme reguleerimist, tarvikute hetamist ja seadme hoiulepanekut make seadme pistik pistikupesast v See ettevaatusabinõu väldib seadme t matut käivitamist.

) Kasutage seadet, lisavarustust, tarvikuid lü-jmt vastavalt siintoodud juhistele ning nii, nagu seadme konkreetse mudeli jaoks ette nähtud. Arvestage seejuures töötingimuste ja teostatava töö iseloomuga. Seadmete kasutamine otstarvetel, milleks need ei ole ette nähtud, vöib pöhjustada nähtikke olukordi.

m) Veetaseme piirajat tuleb vastavalt juhis- a. tele regulaarselt harjaga puhastada ning u- veenduda, et see ei ole vigastatud.

5.5 Mehaaniline ohutus

ua) Pidage kinni hooldus- ja korrashoiujuhistest.

b) Hooldage seadet korralikult. Kontrollige, kas seadme liikuvad detailid töötavad veatult ega kiilu kiini. Veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab t seadme töökindlust. Laske kahjustatud ne osad enne seadme kasutamist paran- ke dada. Ebapiisavalt hooldatud elektrilised tööriistad on põhjustanud palju önnetusi.

kuse6 Elektrialane ohutus

a) Seadme pistik peab pistikupessa kiilu sobima. Pistiku kallal ei tohi teha tõr-mingeid muudatusi. Kaitsemaandusega seadmete puhul ei tohi kasutada adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
b) Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha or maandatud, on elektrilöögi oht suurem.
c) Kaitske seadet vihma ja niiskuse eest. Kui elektriseadmesse on sattunud vett, on elektrilöögi oht suurem.
(d) Kontrollige regulaarselt ühendusjuhtme tehnilist seisundit, kahjustuste korral vālaske see Hilti hooldekeskuses välja vahetada. Kontrollige regulaarselt mija. pikendusjuhtmeid, vigastuste korral vahetage need välja.

e) Kontrollige, kas seadme ja lisatarvi tehniline seisund on veatu. Kui ava kahjustuse, kui mõni detail on puu kui seadme osad töötavad tõrgetega ärge seadet kasutage.

f) Ärge puudutage toitejuhet, kui see töö käigus vigastada saanud. Tõmm seadme toitepistik pistikupesast välja Vigastatud toite- ja pikendusjuhtmed tavad elektrilöögi ohu.

g) Vigastatud lülitid tuleb lasta Hilti h dekeskuses välja vahetada. Ärge ka tage seadet, mida ei saa lülitist k kult sisse ja välja lülitada.

h) Laske seadet alati parandada elekt asjatundjal (Hilti hooldekeskuses), ke kasutab vigastuste ohu vältimiseks nes Hilti originaalvaruosi.

i) Ärge kasutage toitejuhet seadme kandmiseks, ülesriputamiseks ega pistiku pistikupesast väljatömbamiseks Kaitske toitejuhet kuumuse, öli, tera servade ja seadme liikuvate osade Kahjustatud või keerduläinud toitejuhtm suurendavad elektrilöögi ohtu.

j) Kui töötate elektrilise tööriistaga va öhus, kasutage ainult pikendusjuhtme mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks ettenähtud pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.

k) Voolukatkestuse korral: Lülitage sea välja, eemaldage pistik pistikupesast.

I) Ärge kasutage pikendusjuhet, millega on samaaegselt ühendatud veel teisi seadmeid.

m) Ärge kunagi pritsige tolmuimeja üla vett: see on ohtlik nii inimestele k seadmele.

n) Toite-, pikendus- ja ühendusjuhtmete vid peavad olema pritsmekindlad.

o) Toitejuhtme eemaldamiseks pistikupe-sast tömmake pistikut (ärge tömma ega tirige toitejuhet).

p) Årge tömmake tolmuimejat kunagi toite-juhtmest teise tööasendisse.

q) Ärge kasutage seadet, kui see on määr-dunud või märg. Seadme pinnale kin-nitunud tolm või niiskus võib ebasood-satel tingimustel põhjustada elektrilöögi, seda just hea elektrijuhtivusega materja-

kute lide puhul. Seetõttu toimetage määrdu- statenud seadmed kontrollimiseks regulaar- du võlt Hilti hooldekeskusesse, eelkõige ju- a, shisil, kui töötlete tihti hea elektrijuhtivu- sega materjale.

om Veenduge, et toitejuhe ei leba veelombis ake

5.7 Tolmu-/veeimejaga eemaldatavad i- ained

a) Seadet ei tohi kasutada tervistkahjustava, süttiva ja plahvatusohtliku tolmu (magneesiumi-alumiiniumitolmu jmt) imemiseks.

b) Seade sobib kuiva ning mittesüttiva tolmu imemiseks.

c) Süttivate, plahvatusohtlike, keemiliselt agressiivsete vedelike (jahutus- ja määrdeainete, bensiini, lahustite, hapete (pH<5), leelislahuste (pH>12,5) jmt) imemine on keelatud.

d) Vahu või vedelike eraldumisel lülitage as seade kohe välja.

e) Vältige kokkupuudet aluseliste ja happeliste vedelikega. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui akuvedelik satub silma loputage silma ohtra veega ja pöörduge lisaks arsti poole.

f) Kuumade ainete imemisel kandke kait-sekindaid.

g) Ärge imege seadmesse esemeid, mis võivad läbi käitlemiskoti vigastusi teki- sale tada (näiteks teravaid või teravaservalisi ui ka esemeid).

muh 5.8 Termiline ohutus

Kuumade ainete (hõõguvate sigarettide, kuuma tuha jmt) imemine on keelatud

et

5.9 Isikukaitsevahendid

a) Kasutaja ja läheduses viibivad isikud peavad seadme kasutamisel kandma

sobivaid kaitseprille, kaitsekiivrit, kuulmiskaitsevahendeid, kaitsekindaid ja turvajalatseid.

b) Mineraalsete puurmetega töötamisel kandke kaitseröivastust ja vältige nahaga kokkupuudet (pH>9 söövitav).

6 Kasutuselevõtt

ETTEVAATUST

Võrgupinge peab ühtima seadme andme dil toodud pingega. Seade ei tohi olla võrku ühendatud.

OHT

Ühendage seade alati nõuetekohaselt maandatud vooluallikaga.

ETTEVAATUST

Tagage pidevalt tolmuimeja stabiilne a vajaduse korral kasutage rattapidureid.

ETTEVAATUST

Tolmuimeja ülaosa kohaleasetamisel veer duge, et Teie sõrmed ei jää tolmuime hele ja et toitejuhe ei saa viga.

6.1 Pikendusjuhtme ja generaatori või transformaatori kasutamine

Vt peatükki "Kirjeldus / pikendusjuhtme tus".

et

6.2 Kasutuselevõtt

1. Avage mölemad kinnitusklambrid.
2. Tõstke tolmuimeja ülaosa tolmumahuti pealt ära.
3. Võtke lisatarvikute osad tolmumahutist ja pakendist välja.

JUHIS Kuiva tolmu imemiseks asetag mumahutisse vastavalt juhistele filtrikot

1. Asetage tolmuimeja ülaosa tolmumahuti peale.
2. Sulgege mölemad kinnitusklambrid.
3. Veenduge, et tolmuimeja ülaosa on korrektselt paigaldatud ja lukustatud.
   Zsil- Ühendage seadmega imivoolik. voolu-

1. Avage mölemad kinnitusklambrid.
2. Tõstke tolmuimeja ülaosa tolmukambri pealt ära.
3. Asetage tolmukambrisse uus filtrikott.
4. Suruge filtrikoti muhv tugevasti sisselaske- iitmikule.
5. Asetage tolmuimeja ülaosa tolmukambri peale.
6. Sulgege mölemad kinnitusklambrid.
7. Veenduge, et tolmuimeja ülaosa on kor- rektselt paigaldatud ja lukustatud.
8. Ühendage seadmega imivoolik.

6.3 Transport

kaOH

Seadet tohib transportida üksnes siis, kui seade ei tööta.

Tolmu täis seadet ei tohi transportida. Enne teisaldamist tuleb seade tühjendada. Pärast vedelike imemist ei tohi seadet kallutada ega horisontaalasendis transportida.

7 Töötamine

ETTEVAATUST

Tagage pidevalt tolmuimeja stabiilne a vajaduse korral kasutage rattapidureid.

HOIATUS

Avariiolukorras (nt filtri purunemisel) li seade välja, lahutage vooluvõrgust ja enne edasist kasutamist asjatundjatel vaadata.

7.1 Sisselülitamine

1. Ühendage seade vooluvörku.
2. Veenduge, et tolmuimeja on stabiilses asendis ja kasutage rattapidureid.
3. Vajutage toitelülitile.

7.2 Filtripuhastuse teostamine 3

Seade on varustatud filtripuhastiga, mis dab suure osa voldikfiltrisse kogunenud must.

1. Ühendage seade vooluvörku.
2. Veenduge, et filtripuhasti on aktiveeri (liugur on alumises asendis).
3. Vajutage toitelülitile.
4. Sulgegevoolikkäegaumb diks.

Öhuvool (pulseeriv heli) puhastab voldik-filtri automaatselt.

7.3 Filtripuhasti deaktiveerimine

Vuugiotsaku kasutamisel, samuti juhul, kui imete põhiliselt vett, veenduge, et filtripuhasti on deaktiveeritud (liugur on ülemises a

7.4 Kuiva tolmu imemine

JUHIS

Kuiva tolmu, eelkõige mineraalse tolmu misel tuleb veenduda, et tolmukotti on as filtrikott / käitlemiskott (Hilt lisatarvik). S

bustab sisseimetud tolmu käitlemist ja mußdaDeaktiveerige automaatne filtripuhastus.

Seadmega eemaldatud ained tuleb hä vastavalt öigusaktides sätestatud eeskirj dele.

JUHIS

Kuiva tolmu imemiseks kasutage alati voldik-filtrit.

Enne kuiva tolmu imemist veenduge, et send voldikfilter ei ole eelneva vedeliku imemise töttu niiske. Niiske voldikfilter ummistub kuiva tolmu imemisel kiiresti. Seetöttu tuleks voldikfilter enne kuiva tolmu imemist puhtaksitage pesta ja kuivatada või asendada kuiva laske voldikfiltriga.

1. Tömmake voolik koos muhviga tarviku / imiotsaku küljest maha.

2. Teostage täielik puhastus.

Seadmega eemaldatud ained tuleb hävitada vastavalt öigusaktides sätestatud eeskirja-dele. eemal-

təl.- Eemaldage filtrikoti muhv ettevaatlikult kin-nitusest.
2. Sulgege filtrikoti muhv liuguriga.
ud. Puhastage tolmukamber lapi või veevoolikuga.
4. Asetage tolmukambrisse uus filtrikott.
e5s 5Sufu@es efiktrikati- muhv tugevasti sisselaske- liitmikule.

Vedelike imemiseks kasutage alati voldikfiltrit (vt punkti "Hooldus ja korrashoid").

en7i5).1 Enne vedelike imemist 5

1. Võtke filtrikott / käitlemiskott tolmumahutist välja.
2. Kontrollige täituvuskontrolli elektroode ime- ja/või ujukit määrdumise ja/või kerge käigi etatudsuhtes ja puhastage neid vajaduse korral ee hõlarjaga.

hußdaDeaktiveerige automaatne filtripuhastus.

7.5.2 Vedelike imemise ajal

Vedelike imemiseks kasutage vajaduse korral cada erudi voldikfiltrit.

- Maksimaalse täituvusastme saavutamisel lüli-tub seade automaatselt välja.

HOIATUS

Vahu tekke korral löpetage viivitamatult töö j tühjendage kamber.

7.5.3 Pärast vedelike imemist

1. Tühjendage tolmukamber ja puhastage veevoolikuga, elektrooodid puhastage ha jaga, filtrielement köigepealt kuivatage seejärel pühkige käega üle.

2. Võtketolmuimejhmaha, et voldikfilter ja kamber saaksid kuivad.

7.6 Pärast tööd

1. Lülitage seade välja.
2. Tõmmake seadme võrgupistik pistikupe- sast välja.
3. Rullige toitejuhe kokku ja riputage see mekonksu külge.
4. Tühjendage tolmukamber ja pühkige se niiske lapiga puhtaks.
5. Rullige voolik kokku.
6. Hoidke seadet kuivas, kõrvalistele isikut ligipääsmatus kohas.

7.7 Tolmumahuti tühjendamine

7.7.1 Kuiva tolmu eemaldamine tolmumahutist

OHT

Veenduge, et tolmukotis ei ole eseme võiksid Teid vigastada.

JUHIS

Enne kuiva tolmu eemaldamist tolmumah on otstarbekas teostada filtri täielik puha See pikendab tunduvalt filtri kasutusaega

7.7.1.1 Enne tolmumahuti tühjendamist teostage järgmist:

1. Vajutage rattapiduritele.
2. Tõmmake seadme pistik pistikupesast välja.
3. Avage mölemad kinnitusklambrid.
4. Tõstke tolmuimeja ülaosa tolmumahuti pealt ära ja asetage see siledale pi

7.7.1.2 Pärast tolmumahuti tühjendamist see teostage järgmist:

rETTEVAATUST

jäolmuimeja ülaosa kohaleasetamisel veenduge, et Teie sõrmed ei jää tolmuimeja v haleü ja aeto toitejuhe aem spar viga. e a l t

1. Asetage tolmuimeja ülaosa tolmumahutile ja sulgege mölemad kinnitusklambrid.
2. Ühendage voolik sisselaskeliitmikuga.

7.7.2 Vedelike eemaldamine tolmumahutist

ETTEVAATUST

Seadmega eemaldatud ained tuleb hävitada vastavalt öigusaktides sätestatud eeskirja-dele.

7.7.2.1 Vedeliku väljavalamine 6

ETTEVAATUST

Ärge astuge raamistiku alumise osa peale. Tolmumahuti järsk tagasikaldumine võib bõõnjustada vigastusi.

ETTEVAATUST

Kinnikiildumise vältimiseks ärge hoidke raa- mistikku tarvikute kinnituskohast.

stus.

1. Veenduge, et tolmuimeja on stabiilses asendis ja kasutage rattapidureid.
2. Eemaldage imivoolik sisselaskeliitmiku kül- jest.
3. Eemaldage tarvikud lisatarvikute hoidikust.
4. ETTEVAATUST Ärge tõstke seadet raa-mistiku nendest kohtadest, mille vastu võib käia tolmumahuti.
   Võtke kinni kambri tühjendamise käepide-nalemest ja kallake tolmukamber tühjaks.
5. Puhastage tolmukambri serv, sisselaske- liitmik ja voolikumuhv lapiga.

7.7.2.2 Vedelike väljalaskmine

Reovesi tuleb väljalaskevooliku kaudu sobivas kohas välja lasta.

8 Hooldus ja korrashoid

8.1 Voldikfiltri puhastamine (täielik puhastus)

JUHIS

Puhastamiseks ärge kloppige voldikfiltrit v kõvu esemeid, samuti ärge kraapige filtr vade või teravate esemetega. Vastasel k lüheneb voldikfiltri kasutusiga.

JUHIS

Voldikfiltrit ei tohi puhastada suruõhuga. võib tekitada filtris pragusid.

JUHIS

Voldikfilter on kuluv detail. Seda tuleks tada vähemalt iga poole aasta tagant, intensiivsel kasutamisel isegi sagedamini.

Seade on varustatud filtripuhastiga, mis dab suure osa voldikfiltrisse kogunenud must.

1. Ühendage seade vooluvörku.
2. Veenduge, et filtripuhasti on aktiveerit (liugur on alumises asendis).
3. Vajutage toitelülitile.
4. Sulgegevoolikkäegaumb diks.
5. Öhuvool (pulseeriv heli) puhastab vol filtri automaatselt.

JUHIS Voldikfiltrit võib puhastada lisa veejalapiga (kuidmittekõ tiga).

Hooletu puhastamise korral võib voldrisse koguneda mineraalset tolmu, mi gajärjel imemisvõimsus väheneb. Vasta korral lüheneb voldikfiltri kasutusiga.

8.2 Voldikfiltri ja/või jääköhufiltri vahetamine

ETTEVAATUST

Ärge kasutage seadet kunagi ilma vol rita.

8.2.1 Voldikfiltri mahavõtmine 7

1. Tõmmake seadme pistik pistikupesast välja.
2. Avage filtri kate.
3. Võtke voldikfilter hoidikust ettevaatlikult välja.

8.2.2 Voldikfiltri paigaldamine

1. Puhastage filtri tihend lapiga.
2. Asetage kohale uus voldikfilter.

vaštu Sulgege filtri kate. t kõ-

koreås Seadme avamine kontrollimise eesmärgil

1. Vajutage rattapiduritele.
2. See Tömmake seadme pistik pistikupesast välja.
3. Avage mölemad kinnitusklambrid.
4. Tõstke tolmuimeja ülaosa tolmumahuti vahe pealt ära ja asetage see siledale pinnale seadme

8.4 Antistaatilise klambri kontroll 8

Kontrollige antistaatilist klambrit vigastuste eemal sumtes ja laske see vajaduse korral Hilti tol Hooldekeskuses välja vahetada.

8.5 Täituvuskontrolli ülevaatamine

ÊTTEVAATUST

Kontrollige väljalülituskontakte määrdumise suhtes ja puhastage need vajaduse korral e s 5-10 sekun-harjaga.

dik Kontrollige ujuki lüliti liikuvust.

ks8.6 Seadme sulgemine

qsurvenuhas-ETTEVAATUST

Tolmuimeja ülaosa kohaleasetamisel veen- kift- duge, et Teie sõrmed ei jää tolmuimeja v hele- ja et toitejuhe ei saa viga.

1. Kontrollige tolmuimeja ülaosa tihendit määrdumise suhtes ja vajaduse korral puhastage see lapiga.
2. Asetage tolmuimeja ülaosa tolmukambri peale.
   lfkfiltSulgege mölemad kinnitusklambrid.
3. Ühendage seade vooluvörku.

8.7 Seadme hooldus

ETTEVAATUST

Tömmake seadme pistik pistikupesast välja.

Seadme ventilatsiooniavad peavad olema alati vabad. Puhastage ventilatsiooniavasid

ettevaatlikult kuiva harjaga. Puhastage seadme välispinda regulaarselt lapiga. Ärg kasutage puhastamiseks surve- või aurupe ega voolavat vett! See võib avaldada m seadme elektrilisele ohutusele. Hoidke seadme käepidemed alati puhtad ölist ja määrdeainetest. Ärge kasutage silikooni sisaldavaid hooldusvahendeid.

Hooldamisel ja puhastamisel tuleb seade sitseda nii, et see ei ole hooldust teo isikutele ega teistele inimestele ohtlik. K filtreeritud sundventilatsiooni. Kandke kaits röivastust. Puhastage hoolduspiirkond nii, ohtlike ainete pääs ümbritsevasse keskko on tökestatud.

Enne seadme eemaldamist ohtlikke aineid saldavast alast puhastage seadme välispvõi pakkige seade õhukindlalt sisse. See

vältige ladestunud ohtliku tolmu lendumis Hooldus- ja korrashoiutöödel tuleb köik dunud detailid, mida ei olnud võimalik piisavalt puhastada, pakkida hermeetilistesse desse ja vastavalt kehtivatele eeskirjadele vitada.

Vähemalt kord aastas tuleb Hilti hoolduskes- kuses või asjaomase väljaõppega isikul lasta seostada seadme tolmutehniline kontroll, mis õilmab filtri, seadme õhukindluse ja kontroll- seadiste töökindluse kontrolli.

8.8 Korrashoid

HOIATUS

Elektridetaile tohivad parandada ainult tavatele elektriala asjatundjad. sutage

-Kontrollige regulaarselt, kas seadme välised osad on terved ja kas köik seadme osad tööta- dad laitmatult. Kui seadme osad on kahjustatud või kui seadme juhtelemendid ei tööta veatul sõs- ärge seadet tööle rakendage. Laske sear darandada Hilti hooldekeskuses.

t. 8.9 Seadme kontrollimine pärast hooldus-määr-ja korrashoiutöid

Pärast hooldus- ja korrashoiutöid tuleb kont- kottida, kas tolmuimeja on korrektselt kokku pandud ja veatult töötab.

Testige tolmuimeja tööd.

9 Veaotsing

Viga	Võimalik põhjus	Kõrvaldamine
Imemisvõimsus on vähe-nenud / puudub.	Filtrikott / käitlemiskott on täis. Vahetage filtrikott / käitlemis kott välja.Vt punkti: 7.4.1 Filtrikoti vahetamine kuiva tolmu puhul4
	Voldikfilter on jäänud paigalda-mata.	Paigaldage voldikfilter.
	Voldikfilter on väga määrdu-nud.	Teostage täielik puhastas või vahetage voldikfilter välja.Vt punkti: 8.1 Voldikfiltri puhastamine (täielik puhastus)Vt punkti: 8.2 Voldikfiltri ja/või jääköhufiltri vahetamine
	Tolmuimeja voolik või elektri-Puhastage voolik ja tolmueelise tööriista tolmueemaldus-kate on ummistunud.
	Tihend/kambri serv tolmuimeja Puhastage tihend lapiga / va-ülaosa ja tolmukambri vahel heratage välja.määrdunud/defektne.
	Auk voolikus.	Vajalik on uus voolik.
	Filtri katte tihend on defektne. Laske seade parandada Hilti hooldekeskuses.
Viga	Võimalik põhjus Kõrvaldamine
Imemisvõimsus on vähe- nenud / puudub.	Väljalaskevoolik ei ole korrekt selt suletud.	Sulgege väljalaskevoolik korrektselt.
Tolm puhutakse seadmes välja.	Voldikfilter ei ole korrektselt paigaldatud.	Paigaldage voldikfilter uuesti.
	Voldikfilter on vigastatud.	Paigaldage uus voldikfilter.
	Filti tihend on vigastatud.	Paigaldage uus voldikfilter.
	Tolmuimeja ülaosa ei ole ko rektselt paigaldatud.	Paigaldage tolmuimeja ülaosa korrektselt.Vt punkti: 6.2 Kasutuselevõtt
Seade lülitub soovimatult sisse ja välja või annabjuhtimine ei ole tagatud; seade kasutajale staatilist laen- gut.	Elektrostaatiliste laengute ära- on ühendatud maanduseta tikupessa.	Ühendage seade maandatud pistikupessa; kasutage an- pistaatilist voolikut.
	Antistaatiline klamber on vigasaske tatud.	Hilti hooldekeskuses välja va- hetada.Ühendage seade maandatud pistikupessa.
Seade ei käivitu pärast mustus mahuti tühjendamist enam.	Mustus. Lülitage seade välja ja oodake 5 sekundit, seejärel lülitage seade uuesti sisse.Puhastage ujuk, elektrooodid ja elektrooodidevaheline ala.Veenduge vabas liikuvuses.
Mootor ei käivitu enam.	Võrgupistikupesa kaitsekork välja lülitunud.	bülitage kaitsekork sisse. Pä- rast veelkordset väljalülitumist tehke kindlaks liigvoolu põhjus.
	Mahuti on täis. Lülitage seade välja. Tühjen- dage mahuti.Vt punkti: 7.7.1 Kuiva tolmu eemaldamine tolmumahutist
Pinge kõigub. Liiga suur näivtakistus.	Kasutage sobivat pikendusju- het (vt punkti "Kirjeldus").

10 Utiliseerimine

et

Enamik Hilti seadmete valmistamisel kasutatud materjalidest on taaskasutatavad. Materjalid tuleb enne taaskasutust korralikult sorteerida. Paljudes riikides võetakse Hilti esindustes vanu seadmeid tagasi. Küsige lisateavet Hilti klienditeenindusest või Hilti müügiesindusest.

Üksnes EL liikmesriikidele

Ärge käidelge kasutusressursi ammendanud elektrilisi tööriistu koos olmejäätmetega!

Vastavalt Euroopa Parlamendi ja nõukogu direktiivile elektri- ja elektroonikaseac jäätmete kohta ning direktiivi nõudeid ülevõtvatele siseriiklikele õigusaktidele tul kasutusressursi ammendanud elektrilised tööriistad eraldi kokku koguda j a k e s h nasäästlikult korduskasutada või ringlusse võtta.

Puurmete käitlemine

Keskkonnakaitse seisukohast on eeltöötluseta puurmete suunamine veekogudesse või kan siooni problemaatiline. Tutvuge asjaomaste eeskirjadega kohalikes ametiasutustes. Soovitame järgmist eeltöötlust:

1. Koguge puurmed kokku (näiteks veeimeja abil).
2. Laske puurmetel settida ja ladustage tahked jäätmed ehitusmaterjalide jääkide ladustamiskohas. (Koagulatsiooni soodustavad ained võivad setteprotsessi kiirendada).
3. Enne jääkvee (aluseline, ph-tase > 7) suunamist kanalisatsiooni neutraliseerige see happelise neutralisatsioonivahendiga või lahjendage rohke veega.

11 Tootja garantii seadmetele

Hilti garanteerib, et tarnitud seadmel ei materjali- ega tootmisvigu. Garantii kehtib gimusel, et seadet kasutatakse, käsitseta hooldatakse ja puhastatakse vastavalt Hil sutusjuhendis esitatud nõuetele ja et säi on seadme tehniline terviklikkus, s.t. et mes on kasutatud üksnes Hilti originaalt kuid, -varuosi ja -materjale.

Käesoleva garantii alusel parandatakse vö asendatakse defektsed osad tasuta sead kogu kasutusea jooksul. Detailide normaa kulumine ei kuulu garantii alla.

Kõik teistsugused nõuded on välistatud välja arvatud juhul, kui see on vastusutusriigis kehtivate seadustega. Eelkõig

einevastuta Hilti otseste, kaudsete, juhuslike ega- järgnevate kahjustuste, kahjude või skulutuste eest, mille põhjuseks on seadme kasutamine või kasutamise võimatus.

Välistatud on kaudsed kasutatavuse või teatud otstarbeks sobivuse garantiid.

Parandamiseks või asendamiseks tuleb seade ja/või asjaomased osad saata kohe pärast puu- iduse avastamist Hilti müügiesinduse poolt näi ndatud aadressile.

Käesolev garantii hölmab kõiki Hilti garanteeri-mise kohustusi ning asendab kõiki varasemai

12 EÜ-vastavusdeklaratsioon (originaal)

Nimetus: Tolmu-/veeimeja

Tüübitähis: VC 60-U

Generatsioon: 01

Valmistusaasta: 2007

Kinnitame ainuvastutajana, et käesolev toode Deutschland vastab järgmiste direktiivide ja normide höue-tele: 2006/42/EÜ, 2004/108/EÜ, 2011/65/EL, EN 60335-1, EN 60335-2-69, EN ISO 12100.

Hilti Corporation, Feldkircherstrasse 100 FL-9494 Schaan

falu lucini
