Тип продукт	Прахосмукачка за сухи и мокри отпадъци
Марка	Hilti
Модел	VC 60-U
Размери (Д x Ш x В)	680 mm x 520 mm x 1000 mm
Тегло	31 kg (според процедура EPTA 01/2003)
Номинално напрежение	110-240 V (според версията)
Консумирана мощност	950 W до 2400 W в зависимост от напрежението
Честота на мрежата	50-60 Hz
Обем на резервоара	72 L
Обем на филтърната торба	29 L
Обем за използване на вода	56 L
Максимален обемен дебит	2 x 56 L/s
Максимално вакуумно налягане	0,235 bar (0,208 bar в Швейцария)
Диаметър на смукателния маркуч	36 mm, дължина 5 m
Захранващ кабел	10 m, тип H07RN-F 3x1,5 mm²
Степен на защита	Клас I (задължително заземяване)
Вид защита	IP X4 (защитен срещу пръски вода)
Ниво на звуково налягане	74 dB(A)
Вибрации (триаксиални)	2,5 m/s²
Основни функции	Сухо/мокро почистване, автоматично почистване на филтъра, автоматично спиране при максимално ниво
Безопасност	Спирачки на колелата, антистатични скоби, защита от пръски вода, авариен стоп
Поддръжка и почистване	Почистване на филтъра с импулс, смяна на плосък филтър, изпразване на резервоара
Резервни части и ремонтопригодност	Плосък филтър, филтърна торба, смукателен маркуч, комплекти аксесоари

Често задавани въпроси - VC 60U HILTI

Какви видове отпадъци мога да почиствам с VC 60-U?

VC 60-U е предназначен за почистване на незапалими сухи прахове, течности (вода, минерални сондажни утайки) и неопасни материали. Никога не почиствайте взривоопасни, нажежени, киселинни материали или разтворители.

Как да инсталирам филтърната торба за сухо почистване?

Отворете скобите, повдигнете главата, поставете нова филтърна торба в резервоара, като притиснете добре втулката към съединението, след това върнете главата и затворете скобите.

Какво да направя, ако смукателната мощност намалее?

Проверете дали филтърната торба е пълна (сменете я), дали плоският филтър е замърсен (почистете го или го сменете), или дали маркучът или дюзата са запушени.

Как да почистя автоматично филтъра?

Включете уреда, уверете се, че почистването на филтъра е активирано (плъзгачът е долу), включете уреда и затворете маркуча за 5 до 10 секунди. Филтърът ще бъде почистен чрез импулс.

Мога ли да почиствам вода с VC 60-U?

Да, но първо отстранете филтърната торба, деактивирайте автоматичното почистване на филтъра и проверете дали нивомерите са чисти. Уредът спира автоматично при достигане на максималното ниво.

Какви са електрическите указания за безопасност?

Винаги използвайте контакт със заземяване, не дръпвайте кабела, проверявайте за повреди и не използвайте уреда във влажна или експлозивна среда.

Как да поддържам плоския филтър?

Почиствайте го редовно с функцията за автоматично почистване или с вода (без високо налягане). Сменяйте го поне два пъти годишно или по-често при интензивна употреба.

Какво да направя, ако уредът не стартира?

Проверете дали резервоарът не е пълен, дали предпазителят не е изгорял и дали антистатичните скоби са в добро състояние. Ако проблемът продължава, свържете се с Hilti сервиз.

Как да транспортирам уреда безопасно?

Спрете уреда, изключете го, изпразнете резервоара, активирайте спирачките на колелата и никога не го транспортирайте с кран или хоризонтално, ако съдържа течност.

Къде мога да намеря резервни части и аксесоари?

Всички части и аксесоари (филтри, торби, маркучи, дюзи) са достъпни от оторизирани дистрибутори на Hilti. Използвайте изключително оригинални части, за да гарантирате безопасност и производителност.

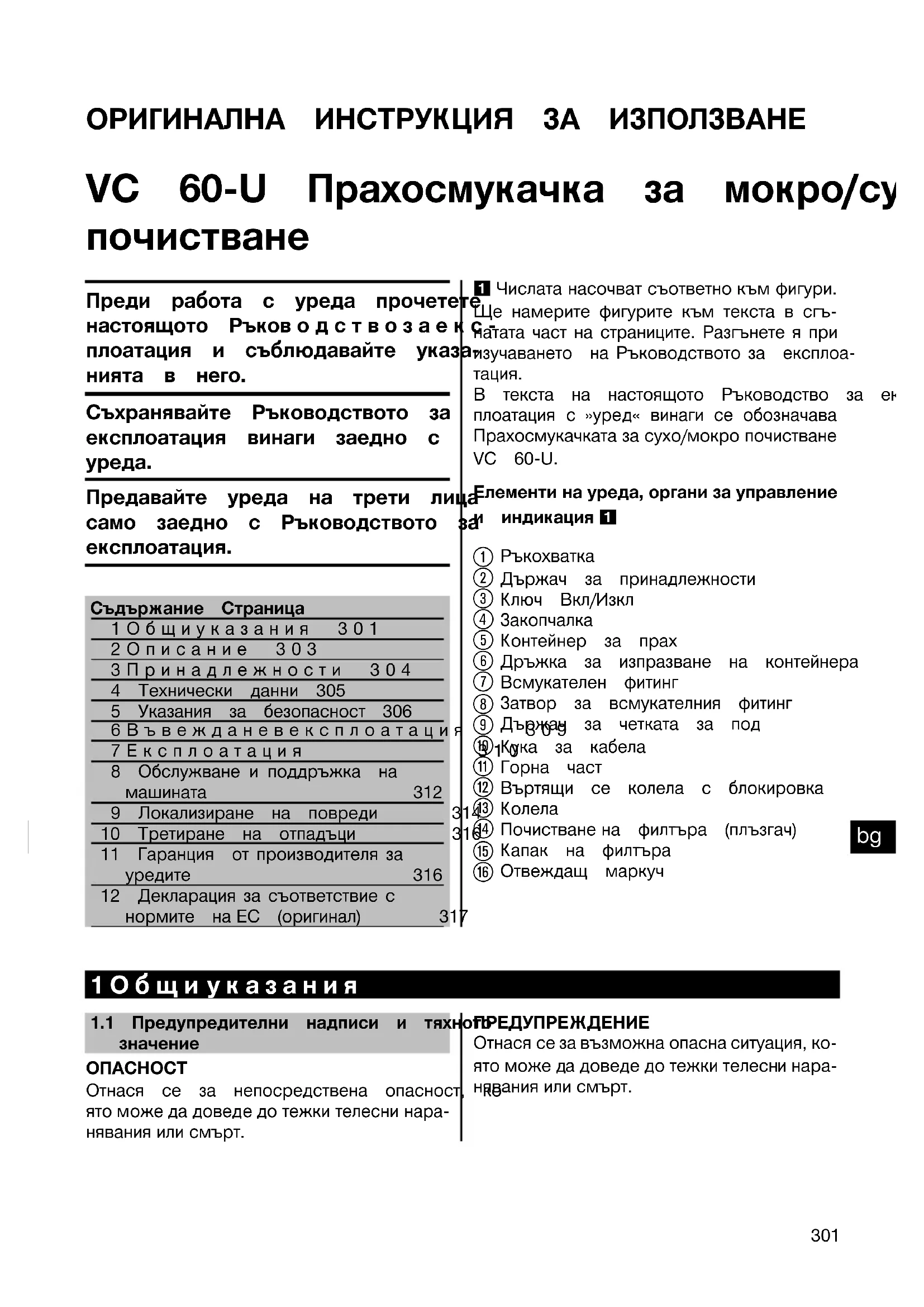

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ VC 60U HILTI

Ръководство за обслужване

Преди работа с уреда прочете настоящото Ръководствозаек плоатация и съблюдавайте указнията в него.

Съхранявайте Ръководството за експлоатация винаги заедно с уреда.

Предавайте уреда на трети лиц само заедно с Ръководството з експлоатация.

Съдържание Страница

1	Общиуказания	301
2	Описание	303
3	Принадлежности	304
4	Технически данни	305
5	Указания за безопасност	306
6	Въвежданевексплоатация
7	Експлоатация
8	Обслужване и поддръжка на машината	312
9	Локализиране на повреди
10	Третиране на отпадъци
11	Гаранция от производителя за уредите	316
12	Декларация за съответствие с нормите на ЕС (оригинал)	31

1 Числата насочват съответно към фигури. Е Ще намерите фигурите към текста в сгъ- натата част на страниците. Разгънете я при изучаването на Ръководството за експлоа- тация.

В текста на настоящото Ръководство за ен плоатация с »уред« винаги се обозначава Прахосмукачката за сухо/мокро почистване VC 60-U.

Елементи на уреда, органи за управление за индикация 1

① Ръкохватка
② Държач за принадлежности
③ Ключ Вкл/Изкл
④ Закопчалка
⑤ Контейнер за прах
⑥ Дръжка за изпразване на контейнера
⑦ Всмукателен фитинг
⑧ Затвор за всмукателния фитинг
⑨ Държау за четката за под
⑩1Кука за кабела
⑪ Горна част
⑫ Въртящи се колела с блокировка
⑭ Колела
31④ Почистване на филтъра (плъзгач)
⑮ Капак на филтъра
⑯ Отвеждащ маркуч

106щиуказания

1.1 Предупредителни надписи и тяхноРРЕДУПРЕЖДЕНИЕ

значение

ОПАСНОСТ

Отнася се за непосредствена опасност ято може да доведе до тежки телесни нара- нявания или смърт.

Отнася се за възможна опасна ситуация, която може да доведе до тежки телесни наранявания или смърт.

ВНИМАНИЕ

Отнася се за възможна опасна ситуация, ято може да доведе до леки телесни нявания или материални щети.

УКАЗАНИЕ

Препоръки при употреба и друга полезна информация. употреба да се прочете Ръковод-

1.2 Обяснения на пиктограмите и дуказания

Забранителни знаци

Забранено

3a

транспорт с

кран

Предупредителни знаци

Предупреж-

дение за

опасност от

общ

характер

Предупреж-

дение за

разяждащи

материали

Предупреж-

дение за

опасно

електри-

ческо

напрежение

Предупреж-

дение за

взриво-

опасни

вещества

Препоръчителни знаци

Да се

използва

защитно

облекло

Да ce

използват

защитни

очила

Да ce

използват

защитни

ръкавици

Да се

използва

защитна

каска

Да ce

използват

антифони

Да ce

използват

защитни

обувки

Символи

Преди

употреба да

се прочете

Ръковод-

СТВОТО 3а

експлоа-

Итация

Отпадъците

да се

рециклират

Място на детайлите за идентификация върху уреда

Означението на типа и серийният номер с посочени върху табелката на уреда. Препишете тези данни във Вашето Ръководство за експлоатация и при възникнали въпроси винаги ги съобщавайте на нашето представителство или сервис.

Тип:

Поколение: 01

Сериен №:

2 Описание

2.1 Употреба по предназначение

Прахосмукачката V C 60 - Уеуниверсалнаиндустриалнапрахосмукачкване на сух прах. Тя може да се използва както за сухо, така и за мокро г Уредът е подходящ за изсмукване на отпадъчна вода при пробиването и рязането минералниосновис диамантени боркорони наХилти, респ. с диамантенистенорезни ма наХилти и за изсмукванена големиколичества минералнипрахове в сух режимсдиам шлайфове, шлифовъчно-отрезни машини, ударно-пробивни машини и боркорони за с пробиване на Хилти.

Допълнително уредът може да се използва за изсмукване на течности.

Уредът е подходящ за събиране / изсмукване на сухи, негорими прахове и течности.

Уредът не трябва да се употребява за изсмукване на взривоопасни, тлеещи, горя съответно запалими и агресивни сухи вещества (например магнезиев или алуминиев др.), както и течности (например бензин, разредители, киселини и др.).

Уредът не трябва да се използва в легнало положение.

Уредът заедно с принадлежностите и включително изсмукания материал не трябва повече от 100 кг.

Не използвайте уреда само като удължител за включване на друг уред.

Не използвайте уреда стационарно в режим на непрекъсната работа, както и в автоматични или полуавтоматични съоръжения.

WARNUNG- Обслужващият уреда персонал трябва да бъде информиран преди рабо носно боравенето с уреда, произтичащите от материала опасности и безопасното третиране на изсмукания материал като отпадък.

Използването под вода е забранено.

WARNUNG- Забранено е изсмукването на вредни за здравето вещества, за които са необходими например прахосмукачки от клас М или Н, масла и течности с темп 60°C.

Този уред не трябва да се използва за почистване на хора и животни.

За избягване на електростатични ефекти използвайте антистатичен маркуч.

Този уред е подходящ за професионална употреба, например в хотели, училища, болници, фабрики, магазини, офиси и отдавани под наем помещения.

Работното място може да е: строителна площадка, работилница, реставрация, реконция и ново строителство.

Не са разрешени никакви манипулации или промени по уреда.

Спазвайте указанията за експлоатация, обслужване и поддръжка, посочени в Ръководството за експлоатация.

За предотвратяване на наранявания използвайте само оригинални принадлежности и инструменти на Хилти.

Уредът и неговите приспособления могат да бъдат опасни, ако бъдат използвани мерно от неквалифициран персонал и без съблюдаване на изискванията за работа.

2.2 В доставката на стандартното оборудване влизат:

1 Уред включително плосък нагънат филтър и количка
1 Смукателен маркуч в комплект с въртяща муфа, муфа за накрайници и конусен адаптор
1 Дюза за фуги
1 Филтърна торба

1 Комплект принадлежности
1 Ръководство за експлоатация

2.3 Използване на удължителен кабел

Използвайте само разрешени за областта на приложение удължителни кабели с достатъчно голямо сечение. В противен случай може да възникне загуба на мощност на ур прегряване на кабела. Проверявайте редовно удължителния кабел за дефекти. Подповредените удължителни кабели.

Препоръчани минимални сечения и максимални дължини на кабелите за VC 6

Не използвайте удължителни кабели със сечение на проводника 1,25 мм², 2 мм² и 3,5 мм².

2.4 Използване на удължителни кабели на открито

Използвайте на открито само допустимите за тази цел и съответно обозначени удължителни кабели.

2.5 Използване на генератор или трансформатор

Този уред може да се захранва от генератор или предоставлен от строителната трансформатор, ако са спазени следните условия: Отдаваната мощност във ватове да е минимално с двойно по-голяма стойност от обозначената на типовата табели величина, работното напрежение във всеки момент трябва да се намира в границ +5 % до -15 % от номиналното напрежение, честотата трябва да е в диапазона от 50 до 60 Hz, но никога над 65 Hz и трябва да има автоматичен регулатор на напрежението с усилване на пусковия момент.

Никога не включвайте едновременно и други уреди към генератора/трансформатора. Включването и изключването на други уреди може да причини пикове в напрежението - повишено напрежение и/или понижено напрежение, които могат да увредят уреди

3 Принадлежности

Резервни части, инструменти и принадлежности можете да получите от търговската мрежана Хилти.

Обозначение	Описание
Филтърна торба
Плосък нагънат филтър
Смукателен маркуч в комплект с върящаммс5мдължинамуфа,муфазанакрайницииконусенадап-тор
Комплект принадлежности	1 извивка,2 удължителнитръби,1 подчетка с ламели и 1 комплект четки
Муфи за маркучите
Конусен адаптор

4 Технически данни

Запазени права за технически изменения!

Номинално напрежение

110 V 1

10 V 120

V 220

V 230 V

230 V 240 V

Номинална консумация

1100 W

950 W 1

200 W 1

200 W 22

200 W 24

Информации за уредите и приложенията

Клас на защита Клас на защита I

Вид защита IP X4 защитено срещу пръски

Мрежова честота 50...60 Hz
Тегло в съответствие с EPTA-Procedure31 кг01/2003
Размери (Д х Ш х В) 680 мм X 520 мм X 1000 мм
Мрежов кабел (дължина)	10 м
Мрежов кабел (тип)	H07RN-F 3 × 1,5 мм^2
Макс. обемен поток (въздух)	2X56 л/сек
Макс. подналягане	0,235 бар (СН: 0,208 бара)
Обем на резервоара	72 л
Обем на филтърната торба	29 л
Полезен обем вода	56 л
Диаметър на смукателния маркуч (въртърнажина 5 м: 36 мммуфа смукателна страна; муфа към уреда)
Температуранавъздуха - 20 ... + 40 °C

Типово ниво на звуковото налягане на74 емдВ (А)сиите по крива А
Отклонение от посочените нива на шума 2,5 dB (А)
Триаксиална стойност на вибрациите (век2 , 5 м / сек ^2 торна сума на вибрациите)
Отклонение (К)	взема се под внимание в стойносттавибрациите

5 Указания за безопасност

5.1 Основни препоръки за безопасност

a) Наред с техническите препоръки за безопасност в отделните раздели на настоящото Ръководство за експлоатация следва по всяко време стрик да се спазват следните изисквания.

b) Прочетете всички указания! Ако не спазвате следващите указания, може да възникне опасност от токов уда пожар и/или тежки наранявания.

с) При използване на уреда в комбинция с друг електроинструмент предупотреба следва да се прочетат ководството за експлоатация на електроинструмента и да се спазват во указания.

5.2 Изисквания към потребителя

a) Бъдете концентрирани, следете вы мателно действията си и постъпва предпазливо и разумно при работа уреда. Не използвайте електроинст мента, когато сте уморени или по янието на наркотични вещества, а хол или упойващи лекарства. Един разсеяност при работа с електроуре може да доведе до изключително наранявания.

b) Работете със защитно работно облекло и винаги с предпазни оч Носенето на лични предпазни средст като дихателна маска, здрави плътно затворени обувки със стабилен грай защитна каска или шумозаглушители (антифони) – според вида и употреб електроинструмента – намалява риска от злополука.

с) Ако е възможно използването на шна аспирационна система, се уверете, че тя е включена и функци изправно. Използването на прахоулотел може да намали породените от хове опасности.

d) Уредът е предназначен за профео нална употреба.

e) Работата, обслужването и поддръж ката на уреда може да се осъш вяват само от оторизирани и обу лица. Този персонал трябва да бъде

инструктиран специално за възниква- щите опасности при работа с уреда.

5.3 Правилна подготовка на работното място ктно

а) Осигурете добро осветление на работ- на-ната площадка.

(ди) Осигурете добро проветряване на ра- Ръ- ботното място. Недостатъчно провет- пек- рени работни площадки може да предиз- всичникат увреждане на здравето чрез пре- комерно запрашаване.

с) Поддържайте ред на работното място. Дръже далеч от работното място предмети, с които бихте могли да се нараните. При безпорядък на работната площадка може да възникнат злополуки.

рус) Съхранявайте неизползвани уреди на места, където не могат да бъдат дослико-тигнати от деца. Не допускайте уредъ да бъде използван от лица, които не да запознати с него или не са проче тези инструкции. Уредите са опасни, когато се използват от неопитни лица или лица с ограничени физически, сензорни или умствени способности.

в, Дръжте деца и странични лица на б зопасно разстояние, докато работите с уреда. Ако вниманието Ви бъде отк- лонено, може да загубите контрола над електроинструмента. на

f) He използвайте уреда във взривоопасна среда или на места, където има горими течности, газове или прах. По време на работа в електроинструмен-тите се отделят искри, които могат да и- възпламенят прахообразни материали прали пари.

g) Не допускайте външни лица да пипат ю- уреда или удължителния кабел. h) Избягвайте неудобните положения на тялото. Заемете стабилна стойка и па- ст- зете равновесие.

ін Носете неплъзгаци се обувки.

j) При работа следетемрежовият и удълот правоспособен сервис, ако не е жителният кабел, както и смукател- посочено друго в Ръководството за ният маркуч да са винаги в положенисплоатация.
назад от уреда. По този начин се і)на лява опасността от спъване и падане време на работа. Проверете правилното положение на филтъра. Проверете филтъра, да не е повреден.
k) Не транспортирайте уреда с кран. j) Ремонтът на електроинструментите
1) Преди включване на захранващия ка- трябва да се извършва само от белсеуверете, чеуредътеиз клювалифицирани специалисти и само с

5.4 Общи мерки за безопасност

a) Използвайте само подходящ уред. използвайте уреда за цели, за копе предназначен, а само по предпние и в изправно състояние.

b) Не оставяйте уреда никога без надзориспособления, както и при

с) Съобразявайте сес влияниетонаокол-продължително неизползване на ната среда. Не използвайте уреда на уреда, изключвайте щепсела от места, където има опасност от пожарзахранващата мрежа. Тази мярка и експлозия. премахва опасността от задействане на

d) Уредът трябва да се пази от замръэлектроинструмента по невнимание.ване. I) Използвайте уредите, допълнител

e) VORSICHT - Съхранявайте на сигурно ните приспособления, работните място неизползваните в момента уреди. Когато уредите не се използват, следва да се съхраняват на сухо, високе или затворено място, далеч от достъпа на деца. инструменти и т.н. съобразно инструкциите на производителя за съответния тип. Съобразявайте се и с конкретните работни условия, както и с дейностите, които трябва да бъдат

f) VORSICHT - Когато уредът не се из- ползва (по време на почивки), преди обслужване, поддръжка и смяна на филтрите винаги изваждайте мрежо- вия щепсел от контакта. извършени. Използването на уредите за цели, различни от предвидените от производителя, повишава опасността от злополука. m) Ограничителят за нивото на водата

g) За транспортиране изключвайте следва регулярно да се почиства с уреда. четка и да се проверява за повреди

h) Проверете уреда и принадлежностите според инструкциите. му за евентуални повреди. Преди по-нататьшна употреба защитните съоръжения или леко повредени части трябва да бъдат проверени за безупречно функциониране по предназначение. Проверете дали подвижните части работят изправно и не блокират, както и дали има повредени части. Всички части трябва или повредени детайли, които да бъдат правилно монтирани и да отговарят на всички условия за обезпечаване на изправна работа на уреда. Повредените защитни съоръжения и части трябва да бъдат ремонтирани или подменени 5.5 Механически a) Следвайте указанията за обслужване и поддръжка. b) Отнасяйте се към уреда грижливо. Проверявайте дали подвижните елементи функционират безупречно, дали не заклинват, дали има счупени

5.5 Механически

a) Следвайте указанията за обслужване и поддръжка.
b) Отнасяйте се към уреда грижливо. Проверявайте дали подвижните елементи функционират безупречно, дали не заклинват, дали има счупени

з л о п о л у к и т е с е поддържани електроинструменти.

5.6 Електрически

a) Щепсельтнауредатрябвадаеподящ за контакта. В никакъв случай се допуска изменяне на конструкцията на щепсела. Когато работите със за-нулени електроуреди, не използвайте адаптори за щепсела. Ползването на оригинални щепсели и контакти намалява риска от токов удар.

b) Избягвайте допира на тялото Ви до земени тела, например тръби, отопли-телниуреди, пещиихладилни кът от електрически удар се увеличава когато тялото ви е заземено.

с) Предпазвайте уреда от дъжд и влага. Проникването на вода в електроуреда повишава опасността от токов удар.

d) Проверявайте редовно захранващия кабел на уреда и при повреда се обърнете за смяна към сервис на Хилти. Проверявайте редовно удължителните кабели и ги подменяйте, ако те са повредени.

e) Проверете дали уредът и принадлежностите са в изрядно състояние. Не ползвайте уреда и принадлежностит му, ако има повреди, системата не комплектована изцяло или елемент за управление не работят нормалн

f) Ако при работа мрежовият или уд жителният кабел се повреди, не косвайте. Извадете щепсела от контакта. Повредените кабели или удължители представляват опасност от възникване на електрически удар.

g) Повредените ключове трябва да бъдат подменени в сервис на Хилти. използвайте уред, при който ключът не може да включва и/или изклю

h) При необходимост от ремонт се обръщайте само към електроспециалист в (сервиз на "Хилти"), където се използват само оригинални резервни части,

и тъй като вт противен еслучай са ръв- можни злополуки. i) Не използвайте кабела за цели, за които не е предназначен, например за носене на уреда, за окачване или за издърпване на щепсела от контакта. Предпазвайте кабела от нагряване, масла, остри ръбове или движещи се части на уреда. Повредени или усукани кабели увеличават риска от токов удар. Когато работите с електроинструмента за- на открито, използвайте само удъл- жителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, на- малява риска от токов удар.

К) При прекъсване на захранването: Из- до за- пли- контакта. ни ци. Рис- нава, Избягвайте използването на удължителни кабели с разклонители и едновременната експлоатация на няколко уреда.

m) Никога не поливайте с вода горната част на прахосмукачката: Опасност за хората и уреда.

п) Куплунзите на мрежовите, удължителните кабели или кабелите за включване на уреда трябва да са защитени срещу водни пръски.

о) Изваждайте мрежовите кабели само чрез директно издърпване на щепсела (не дърпайте кабелите).

e p) Никога не премествайте прахосмукач- ката в друга работна позиция дърпайки за захранващия кабел.

He ползвайте уреда в нечисто или мокро състояние. Влагата или прахта по повърхността на уреда (най-вече от проводими материали) при неблагоприятни условия могат да предизвикат електрически удар. Поради това регулярно давайте замърсените уреди на проверка в сервизите на Хилти, особено ако често се работи с електропроводими материали.

г) Уверете се, че кабельт не е попаднал в лок ви.

a) Не трябва да се събират зас- тращаващи здравето, горими и/или взвривоопасни прахове (магнезиево-алуминиев прах и др.).
b) Уредътеподходящзасъбира мукване на сухи, негорими прахове.
с) Не трябва да се събират горими, вривоопасни, агресивни течности (охлаждащи течности и смазки, бензин, разтворители, киселини (pH<5), основи (pH>12,5) и др.)
d) При изпускане на пяна или течнос изключете незабавно уреда.
e) Избягвайте контакта с алкални или, сели течности. Ако въпреки това н кожата Ви попадне електролит, изплакнете мястото обилно с вода. Ак течността попадне в очите, изплакнете ги обилно с вода и потърсете догнително лекарска помощ.
f) При събиране на горещи материали изсмукване носете защитни ръкавици.

g) Не изсмуквайте предмети, които могат да пробият торбата и да доведат до наранявания (например остри или ръбести материали)

5.8 Температура

Не събирайте горещи материали (горяща цигара, гореща пепел и др.).

5.9 Средства за персонална защита

иа) кр на - ако - и б) на - и - и - и - и - и - и - и - и - и - и - и - и - и - и - и - и - и - и - и - и - и - и - и - и - и - и - и - и - и - и - и - и - и - и

6 Въвеждане в експлоатация

ВНИМАНИЕ

Мрежовото напрежение трябва да ст ветства на посоченото на типовата табелка. Уредът не трябва да е вклю вмрежата.

ОПАСНОСТ

Включвайте уреда само към заземен правилата източник на електроенергия

ВНИМАНИЕ

Погрижете се за стабилно положени прахосмукачката по всяко време чре блокиране на колелата.

ВНИМАНИЕ

При поставяне на горната част внимавайте, да не се прищипете и да кредите мрежовия кабел.

bg

1 Използване на удължителен кабел и генератор или трансформатор

Чинкте Раздел "Описание/ Използване на удължителен кабел".

6.2 Първо пускане в експлоатация по

1. Отворете двете закопчалки.

2. Отделете горната част на уреда от кон- тейнера.

3. Извадете допълнителните принадлежности от контейнера и от опаковката. УКАЗАНИЕ За събиране на сухи пхове поставете филтърната торба в тейнера според указанията.

4. Поставете горната част върху контей- нера.
5. Затворете двете закопчалки.
6. Уверете се, че горната част е мо правилно и застопорена.
7. Свржете маркуча към уреда.

6.2.1 Поставяне на филтърната торба изсмукване на сухи прахове 2

1. Отворете двете закопчалки.
2. Отделете горната част на уреда от тейнера.
3. Поставете новата филтърна торба в тейнера.

4. Притиснете силно му фатанафилт торба към всмукателния фитинг.

5. Поставете горната част върху контей- нера.

6. Затворете двете закопчалки.
   а: Уверете се, че горната част е монтира конправилно и застопорена.
7. Свржете маркуча към уреда.

6.3 Транспорт

ОПАСНОСТ

Уредът може да се транспортира само ако е окончателно спрял.

Укредът не трябва да се пренася, когато пълен.

Изобразнете уреда, преди да го транспорти- рате на друго място.

Приативсмукване на вода уредът не трябва да се обръща или да се пренася в легн положение.

7Експлоатация

ВНИМАНИЕ

Погрижете се за стабилно положение прахосмукачката по всяко време чрез блокиране на колелата.

ПРЕДУПРЕЖДЕНИЕ

При авария (напр. пропускливост на търа) уредът да се изключи, да се боди от мрежата и преди да бъде и зван по-нататьк, да се провери от квалифициран персонал.

7.1 Включване

1. Включете щепсела в контакта.
2. Внимавайте за стабилното положение прахосмукачката и блокирайте колелата.
3. Натиснете ключа за включване/изключване.

7.2 Почистване на филтъра 3

Уредът има функция почистване на фи за да се осигури максимально освобох ване на плоския нагънат филтър от на лия се прах.

1. Включете щепсела в контакта.
   2наУверете се, че почистването на филтъра е активирано (Позиция плъзгач долу).
2. Натиснете ключа за включване/изключване.
3. Затворете маркуча, респ. входа за мар- фил куча с ръка за прибл. 5-10 секунди.
   осво плоският нагънат филтър се почиства пол- автоматично чрез въздушен удар (пул- сиращ шум).

7.3 Деактивиране на почистването на филтъра

При изсмукване с дюза за фуги или ако се из- на смуква predominantly вода се уверете, че почи- стването на филтъра е деактивирано (Позиция плъзгач горе).

7.4 Изсмукване на сухи прахове

УКАЗАНИЕ

Преди изсмукване на сух прах и особено на ма- минерални прахове в контейнера винаги рупа- тряова да е поставена филтърна торба/

плик (Хилти-принадлежност). Събраният материал по този начин може да се изхвърли просто и чисто.

ВНИМАНИЕ

Съдържанието на контейнера трябва да бъде изхвърлено на определените за тази цел места съгласно законови разпоредби.

УКАЗАНИЕ

При изсмукване на сух прах винаги вайте плосък нагънат филтър.

Внимавайте преди изсмукване в сух р филтърът да не е влажен от предишн зване в режим мокро почистване. Вла нагънат филтър лесно се запушва, ако изсмукват сухи вещества. По тази при преди сухо почистване филтърът следва да се измие и изсуши или да се подме сух нагънат филтър.

1. Извадете маркуча с муфа от инструмента / от смукателната дюза.
2. Извършете цялостно почистване.

7.4.1 Смяна на филтърната торба пр сухи прахове 4

ВНИМАНИЕ

Съдържанието на контейнера трябва да бъде изхвърлено на определените за тази цел места съгласно законови разпоредби.

1. Внимателно отделете муфата на фи ната торба от гнездото.
2. Затворете муфата на филтърната торба с плъзгача.
3. Почистете контейнера за замърсява с парцал или с маркуч.
4. Поставете нова филтърна торба в тейнера.
5. Притиснете силно муфата на филтърната торба към всмукателния фитинг.

7.5 Изсмукване на течности

УКАЗАНИЕ

За изсмукване на течности използвайте наги плосък нагънат филтър (Вижте Оване и поддръжка).

7.5.1 Преди изсмукване на течности

5

1. Извадете филтърната торба/ плика от контейнера.
2. Проверете електродите, респ. поплавъка за контрол на нивото за замърсяване и добра подвижност и акс е необходимо ги почистете с четка.
3. Деактивирайте автоматичното почистване на филтъра.

7.5.2 При изсмукване на течности

При възможност за изсмукване на течности използвайте отделен плосък нагънат филтър. Ярим достигане на максимальното ниво течноавпоредът изключва автоматично.

+ПРЕДУПРЕЖДЕНИЕ

При образуване на пяна незабавно прекра- невае работата и изпразнете контейнера.

7.5.3 След изсмукване на течности

1. Изпразнете контейнера и почистете контейнера с маркуч, електродите - с четка, а поплавъка и плоския нагънат филтър след по-раншно съхнене изчистете с ръка.
2. Поставете горната част отделно от контейнера, за да могат плоският нагънат филтър и контейнерът да изсъхнат.

7.6 След работа

те Изключете уреда.

1. Извадете щепсела от контакта.
2. Навийте захранващия кабел и го зака- тър-чете на поставената за тази цел зака- чалка.
3. Изпразнете контейнера и почистете уреда, като го избършете с влажна мя кърпа.
4. Навийте маркуча.
   К.Н- Поставете уреда на безопасно и сухо място.

7.7 Изпразване на контейнера

7.7.1 Изпзване на контейнера при сухи прахове

ОПАСНОСТ

Уверете се, че торбата не е пробита от служ- предмети, които могат да ви наранят.

УКАЗАНИЕ

Преди изпзване на контейнера от су е препоръчително да се извърши осно почистване на филтъра. По този начи- осигурява по-дълъг живот на филтъра.

7.7.1.1 Преди изпразване на контейнера

трябва да се предприемат следните стъпки:

1. Задействайте блокировката на колел
   2.Извадете щепсела от контакта.
2. Отворете двете закопчалки.
3. Отстранете горната част на уреда тейнера и го поставете на равна ност.

7.7.1.2 След изпразване на контейнер TRЯБВА ДА СЕ ПРЕДПРИЕМАТ следните СТЪПКИ:

ВНИМАНИЕ

При поставяне на горната част вним вайте, да не се прищипете и да нредите мрежовия кабел.

1. Поставете горната част върху конте нера и затворете двете закопчалки.
2. Прикрепете маркуча към всмукателн фитинг.

7.7.2 Изправане на контейнера при течности

ВНИМАНИЕ

Съдържанието на контейнера трябва да бъде изхвърлено на определените

за тази цел места съгласно законовите

разпоредби.

7.7.2.1 Изливане на течности 6

ВНИМАНИЕ

не стъпвайте с крак върху долната част на рамката. Внезапното обръщане на кон тейнера може да доведе до наранявания

OT KOH-

ВНИМАНИЕ повърх-

Недръжтерамкатазагнездотозаприна лежностите, за да предотвратите прик- пещване.

1. Внимавайте за стабилното положение на прахосмукачката и блокирайте колелата.
2. Отстранете смукателния маркуч от всмукателния фитинг.
3. Отстранете инструментите от държача за принадлежностите.
4. ВНИМАНИЕ Не пипайте рамката в областите където може да се удря кон-тейнерът.
   За изпразване на контейнера го хванете за дръжката и го излейте.
5. Почистете ръба на контейнера за замър сявания, а всмукателния фитинг и муфата на маркуча почистете с парцал.

7.7.2.2 Изливане на течности

Излейте мръсната вода на подходящо място с помощта на маркуча за източване.

8 Обслужване и поддръжка на машината

8.1 Почистване на плоския нагънат филтър (Пълно почистване)

УКАЗАНИЕ

В процеса на почистване нагънатият ф не трябва да се удря в твърди пре да се обработка с твърди или остри мети. Така се намалява животът на

УКАЗАНИЕ

Плоският нагънат филтър не трябва да се почиства с въздух под налягане. Това да довете до разкъсване на филтъра.

УКАЗАНИЕ

Филтърът постепенно се износва. Затова трябва да бъде подменян веднъж на поло вин година или по-често при по-интензивна дметретба на уреда.

пред- уредът има функция почистване на филтъра филтъра. за да се осигури максимально освобожда- ване на плоския нагънат филтър от натрупи лия се прах.

1. Включете щепсела в контакта.

2. Уверете се, че почистването на филе активирано (Позиция плъзгач долу)

3. Натиснете ключа за включване/изключване.
4. Затворете маркуча, респ. входа за кучасръказаприбл.5-10секу
5. Плоският нагънат филтър се почист автоматично чрез въздушен удар (п сиращ шум).

УКАЗАНИЕ Филтърът може допълни телно да бъде почистен с вода (н уред за вода под налягане) и с Ако силата на засмукване намалее, чината може да е минерален прах се намира по филтъра. Така се н животът на филтъра.

8.2 Смяна на плоския нагънат филт респ. въздушния филтър

ВНИМАНИЕ

Никога не изсмуквайте без плосък филтър.

8.2.1 Демонтиране на плоския нагъна филтър 7

1. Извадете щепсела от контакта.
2. Отворете капака на филтъра
3. Внимателно извадете филтъра от дт жача.

8.2.2 Монтиране на плоския нагънат филтър

1. Почистете уплътнението на филтъра кърпа.
2. Поставете новия плосък нагънат фи
3. Затворетекапаканафильтър

8.3 Отваряне на уреда за проверка

1. Задействайте блокировката на колела
2. Извадете щепсела от контакта.
3. Отворете двете закопчалки.
4. Отстранете горната част на уреда тейнера и го поставете на равна ност.

8.4 Проверка на антистатичната скоба 8

Провере антистатичната скоба за повр ако е необходимо я дайте за смяна на Хилти.

ТВ.БА Проверка на нивото на запълване ВНИМАНИЕ

Проверете дали контактите за изключване са замърсени и при нужда ги почистете с чо мар-

Н provideте поплавъчния прекъсвач за подавижност.

8.6 Затваряне на уреда

ВНИМАНИЕ

О. Не При поставяне на горната част внима- кътпга- вайте, да не се прищипете и да не пов- редите мрежовия кабел. които
амаля Fairoverete дали уплътнението на смука- телната глава е замърсено и при нужд го почистете с кърпа.
в2. Поставете горната част върху контей- нера
3. Затворете двете закопчалки.
4. Включете щепсела в контакта.

8.7 Обслужване на уреда

ГВНИМАНИЕ

Извадете щепсела от контакта.

Никога не работете с уреда при запушени вентилационни отвори! Почиствайте ги внимателно със суха четка. Редовно почиствайте външната страна на уреда с кърпа. Не използвайте пръскачки, уреди с вода п налягане, пароструйки или течаща вода при почистване! Те могат да нарушат електрическата безопасност на уреда. Поддържайте ръкохватките винаги чисти от масла и маз- нини. Не използвайте почистващи средства, съдържащи силикон.

При поддръжка и почистване с уреда следва да се борави така, че да не възникват опас- ности за персонала по поддръжка и други лица. Използвайте принудителна вентилация с филтър. Носете защитно облекло. Почис- тете мястото за извършване работите по повърх- поддръжка, така че опасни вещества да не попадат в околната среда.

Преди да изнесете уреда от следата с опасни вещества, изсмучете външната страна на уреда, избършете го или го и опаковайте плътно изолирано. Избягвайте в сервис

при това разпръскването на отложения, опасен прах. При работи по поддръжка и ремонт замърсеничасти, които не са могли да чистят задоволително, трябва да се оп в непропускливи пликове и да се тре съобразно валидните разпоредби. Най-малко веднъж годишно следва да извърши техническа проверка в сервис Хилти или от обучен специалист, включ например повреди на филтъра, хермети ност на уреда и функциониране на коните устройства.

8.8 Поддръжка

ПРЕДУПРЕЖДЕНИЕ

Ремонти по електрическата част могат да се извършват само от правоспособни електроспециалисти.

, Редовно преглеждайте всички външни еле- ментина уредазаповредиисеу всички изправността на елементите за управление. се по- Не работете с машината, ако има повреда наковат или елементите за управление не са изп- трати. Дайте уреда на поправка в сервис "Хилти". се

8.9 Контрол след обслужване и аща поддръжка

След работи по обслужване и поддръжка нтрол- следва да се провери, правилно ли е сгл бена прахосмукачката и безупречно ли функционира.

Извършете тест за изправна работа.

9 Локализиране на повреди

Неизправност Възможна причина		Отстраняване
Няма/ има намалена смукателна мощност.	Филтърната торба/ пликът пълна/пълен.	eСменете филтърната торба/ плика.Виж раздел: 7.4.1 Смяна на филтърната торба при сухи прахове 4
	Не е поставен плосък нагнат филтър.	Поставете плосък нагънат филтър.
	Филтърът е силно замърсен	Необходимо е пълно почистване или евентуална смяна.Виж раздел: 8.1 Почистване на плоския нагънат филтър (Пълно почистване)Виж раздел: 8.2 Смяна на плоския нагънат филтър, респ. въздушния филтър
	Маркучът на прахосмукач-ката или прахозащитната глава на електроинструмента е запушен/а.	Почистете маркуча и прахо-защитната глава.
	Уплътнението/ ръбът на кон-почистване/обновяване на тейнера между горната часуплътнението с парцал. на всмукване и резервоара са замърсени/дефектни.
	Пробит маркуч.	Необхозим е нов маркуч.
	Уплътнението на капака на филтъра е дефектно.	Дайте уреда на поправка в сервиз на "Хилти".
Няма/ има намалена смукателна мощност.	Маркучът за отвеждане не правилно свързан.	Севържете правилно маркуча за отвеждане.
Прахта се издухва от уреда.	Филтърът не е монтиран вилно.	Пронтирайте филтъра отново.
	Плоският нагънат филтър е повреден.	Поставете нов филтър.
	Уплътнението на филтъра е повредено.	Поставете нов филтър.
	Горната част не е монтиран правилно.	Монтирайте правилно горната част.Виж раздел: 6.2 Първо пускане в експлоатация
Уредът се включва и изе е гарантирано електрос-включете уреда към заземен ключва самоволно или татичното отвеждане; Уредътконтакт; Използвайте антиста-се появява електрические включен към незаземен тичен маркуч. разряд през потребителя.	Антистатичната скоба е повредена.	Дайте антистатичната скоба за смяна в сервис на Хилти. Включете уреда в заземен контакт.
Уредът не работи следЗамърсяване. Изключете уреда и изчакайте изпразване на контей-нера.		5 сек, след 5 сек в ключете отново.Почистете поплавъка, елект-родите и междинното прост-ранство на електродите.Проверете и обезпечете под-вижността.
Моторът не работи.	Предпазителят на мрежовия контакт е изключил.	Включете предпазителя. Ако изключи отново, потърсете причината.
	Резервоарът е пълен. Изключете уреда. Изпразнете контейнера.Виж раздел: 7.7.1 Изпраз-ване на контейнера при сухи прахове
Колебания в напрежени-Прекалено висок импеданс на напрежението.		Използвайте подходящ удъл-жителен кабел (виж Раздел Описание).

10 Третиране на отпадъци

В по-голямата си част уредите на Хилти са произведени от материали за многократна употреба. Предпоставка за многократното им използване е тяхното правилно разд В многострани фирмата Хилтивечеесъздалаоргани употребявани уреди. По тези въпроси се обърнете към центъра за клиентско обс на Хилти или към търговско-техническия Ви консултант.

Само за страни от ЕС

Не изхвърляйте електроуреди заедно с битови отпадъци!

Съобразно Директивата на ЕС относно износени електрически и електронни уреди и отразяването й в националното законодателство износените електруреди следва да се събират отделно и да се предават за рециклиране изискванията за опазване на околната среда.

Третиране на отпадъчните води

Съгласно разпоредбите за опазване на околната среда изхвърлянето на отпадъчната пробиване вода във водни басейни или в канализация без предварителна обработи епозволено. Проучетедействащitemестниразпоредби. Препо действие:

1. Съберете отпадъчните води (например с прахосмукачка за мокро почистване)
2. Оставете шлама да се утаи и изхвърлете утайката в депо за строителни отпадъци. (чрез коагуланти може да се ускори процеса на утаяване)
3. Преди да изхвърлите остатъчната вода (основен характер, pH > 7) в канализацията, я неутрализирайте чрез смесване с киселинно неутрализиращо средство или чрез разреждане с много вода.

11 Гаранция от производителя за уредите

bg

Хилти гарантира, че доставеният уред дефекти в материала и производствени фекти. Тази гаранция важи само при вие, че уредът се използва правилно, държа се и се почиства съобразно водството за експлоатация на Хилти, и съблюдава техническата цялост на уред т.е. използват се само оригинални кон тиви, резервни части и принадлежности на Хилти.

Настоящата гаранция включва безплатен ремонт или безплатна подмяна на дефеклите части през целия период на екотация на уреда. Части, които подлежа нормално износване, не се обхващат от настоящата гаранция.

Воякакви претенции от друго естество са- изключени, ако не са налице други уздължителни местни разпоредби. Подспециално Хилти не носи отговорност за- преки или косвени дефекти или повреди, загуби или разходи във авръзка с използването или поради смьъзможността за използване на уреда за някаква цел. Изрично се изключват всякакви неофициални уверения, че уредът може да се използва или е подходящ за определена цел.

При установяване на даден дефект уредът тина отделните му части трябва да се изп-

ратят незабавно за ремонт или подмян съответния доставчик на Хилти.

а Навтоящата гаранция обхваща всички га- ранционни задължения от страна на Хилти и замества всички предишни или настоящи декларации, писмени или устни уговорки от носно гаранцията.

12 Декларация за съответствие с нормите на ЕС

Декларираме на собствена отговорност, че този продукт отговаря на следните директиви и стандарти: 2006/42/EG, 2004/108/EG, 2011/65/EC, EN 60335-1, EN 60335-2-69, EN ISO 12100.

Hilti Corporation, Feldkircherstrasse 100, FL-9494 Schaan

fals leain

Paolo Luccini
