Tipo di prodotto	Aspiratore per rifiuti secchi e liquidi
Marca	Hilti
Modello	VC 60-U
Dimensioni (L x l x H)	680 mm x 520 mm x 1 000 mm
Peso	31 kg (secondo procedura EPTA 01/2003)
Tensione nominale	110-240 V (a seconda della versione)
Potenza assorbita	950 W a 2 400 W secondo tensione
Frequenza di rete	50-60 Hz
Volume del serbatoio	72 L
Volume del sacco filtrante	29 L
Volume d'uso dell'acqua	56 L
Portata volumetrica max.	2 x 56 L/s
Depressione max.	0,235 bar (0,208 bar in Svizzera)
Diametro del flessibile di aspirazione	36 mm, lunghezza 5 m
Cavo di alimentazione	10 m, tipo H07RN-F 3x1,5 mm²
Classe di protezione	Classe I (messa a terra obbligatoria)
Tipo di protezione	IP X4 (protetto contro gli spruzzi d'acqua)
Livello di pressione acustica	74 dB(A)
Vibrazioni (triassiali)	2,5 m/s²
Funzioni principali	Aspirazione secco/umido, pulizia automatica del filtro, arresto automatico a livello max
Sicurezza	Freni sulle ruote, flange antistatiche, protezione contro gli spruzzi d'acqua, arresto d'emergenza
Manutenzione e pulizia	Pulizia del filtro a soffio, sostituzione del filtro a pieghe piatte, svuotamento del serbatoio
Ricambi e riparabilità	Filtro a pieghe piatte, sacco filtrante, flessibile di aspirazione, kit accessori

Domande frequenti - VC 60U HILTI

Quali tipi di rifiuti posso aspirare con il VC 60-U?

Il VC 60-U è progettato per aspirare polveri secche non infiammabili, liquidi (acqua, fanghi di perforazione minerali) e materiali non pericolosi. Non aspirare mai materiali esplosivi, incandescenti, acidi o solventi.

Come installare il sacco filtrante per l'aspirazione a secco?

Aprire le flange, sollevare la testa, posizionare un nuovo sacco filtrante nel serbatoio premendo bene il manicotto sul raccordo, quindi rimontare la testa e chiudere le flange.

Cosa fare se la potenza di aspirazione diminuisce?

Verificare se il sacco filtrante è pieno (sostituirlo), se il filtro a pieghe piatte è sporco (pulirlo o sostituirlo), o se il flessibile o l'ugello sono ostruiti.

Come pulire automaticamente il filtro?

Collegare l'apparecchio, assicurarsi che la pulizia del filtro sia attivata (cursore verso il basso), accendere l'apparecchio e chiudere il flessibile per 5-10 secondi. Il filtro verrà pulito da un soffio pulsante.

Posso aspirare acqua con il VC 60-U?

Sì, ma rimuovere prima il sacco filtrante, disattivare la pulizia automatica del filtro e verificare che gli elettrodi di livello siano puliti. L'apparecchio si arresta automaticamente quando viene raggiunto il livello max.

Quali sono le norme di sicurezza elettrica?

Utilizzare sempre una presa con messa a terra, non tirare il cavo, verificare l'assenza di danni e non utilizzare l'apparecchio in ambienti umidi o esplosivi.

Come mantenere il filtro a pieghe piatte?

Pulirlo regolarmente con la funzione di pulizia automatica o ad acqua (senza alta pressione). Sostituirlo almeno due volte l'anno o più spesso in caso di uso intensivo.

Cosa fare se l'apparecchio non si avvia?

Verificare che il serbatoio non sia pieno, che il fusibile non sia saltato e che le flange antistatiche siano in buono stato. Se il problema persiste, contattare il servizio assistenza Hilti.

Come trasportare l'apparecchio in sicurezza?

Spegnere l'apparecchio, scollegarlo, svuotare il serbatoio, azionare i freni sulle ruote e non trasportarlo mai con gru o in orizzontale se contiene liquido.

Dove posso trovare ricambi e accessori?

Tutti i ricambi e accessori (filtri, sacchi, flessibili, ugelli) sono disponibili presso i distributori autorizzati Hilti. Utilizzare esclusivamente pezzi originali per garantire sicurezza e prestazioni.

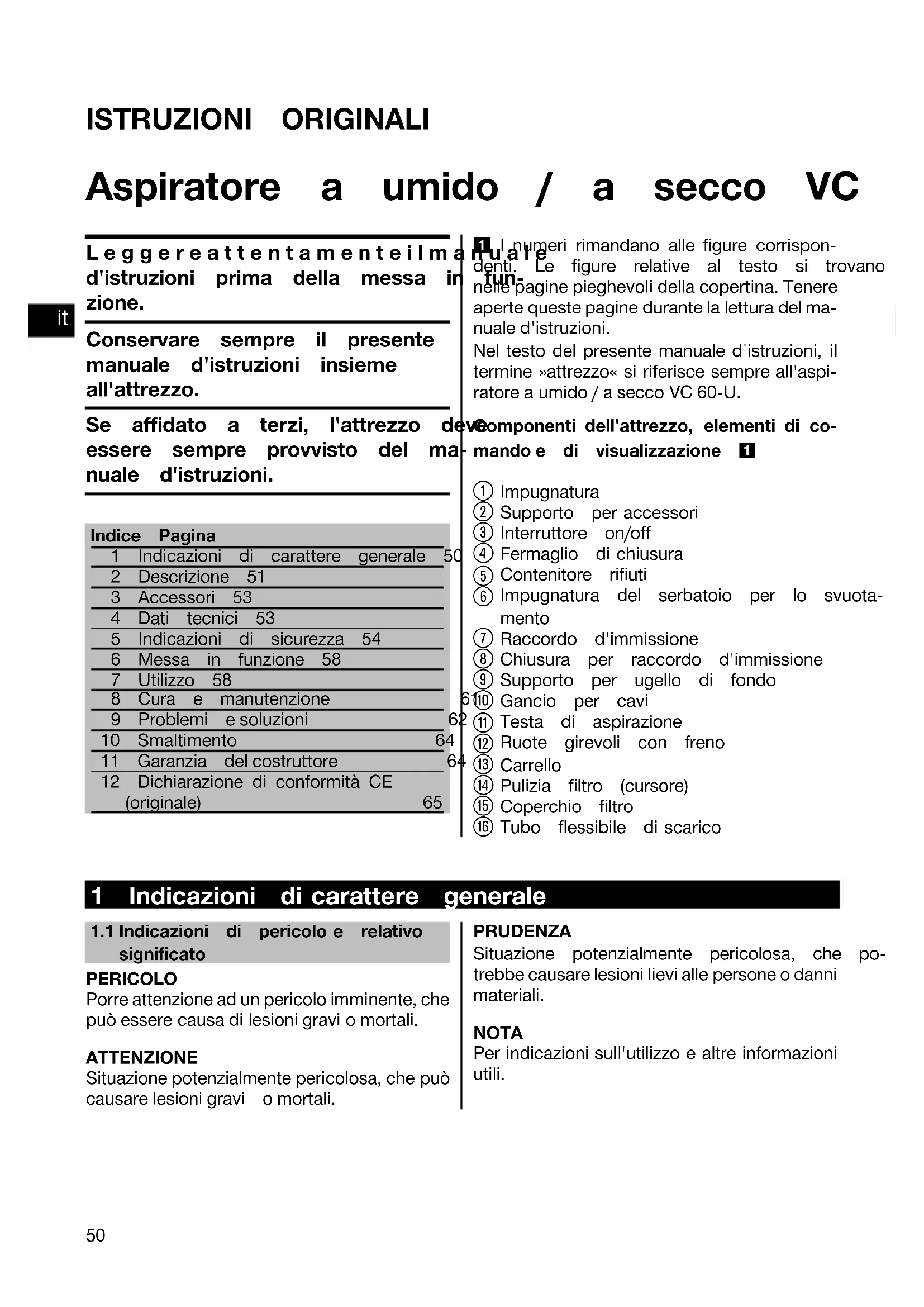

MANUALE UTENTE VC 60U HILTI

Aspiratore a umido / a secco VC

it

Leggereattentamenteilma d'istruzioni prima della messa inzione.

Conservare sempre il presente manuale d'istruzioni insieme all'attrezzo.

Se affidato a terzi, l'attrezzo de essere sempre provvisto del manuale d'istruzioni.

Indice Pagina

1	Indicazioni di carattere generale	50
2	Descrizione 51
3	Accessori 53
4	Dati tecnici 53
5	Indicazioni di sicurezza 54
6	Messa in funzione 58
7	Utilizzo 58
8	Cura e manutenzione
9	Problemi e soluzioni	61
10	Smaltimento	64
11	Garanzia del costruttore	64
12	Dichiarazione di conformità CE (originale)	65

1. I numeri rimandano alle figure corrispondenti. Le figure relative al testo si trovano nelle pagine pieghevoli della copertina. Tenere aperte queste pagine durante la lettura del manuale d'istruzioni.

Nel testo del presente manuale d'istruzioni, il termine »attrezzo« si riferisce sempre all'aspiratore a umido / a secco VC 60-U.

vComponenti dell'attrezzo, elementi di comando e di visualizzazione 1

① Impugnatura
② Supporto per accessori
③ Interruttore on/off
④ Fermaglio di chiusura
⑤ Contenitore rifiuti
⑥ Impugnatura del serbatoio per lo svuota- mento
⑦ Raccordo d'immissione
⑧ Chiusura per raccordo d'immissione
⑨ Supporto per ugello di fondo
61⑩ Gancio per cavi
2 (1) Testa di aspirazione
⑫ Ruote girevoli con freno
⑬ Carrello
⑭ Pulizia filtro (cursore)
⑮ Coperchio filtro
⑯ Tubo flessibile di scarico

1 Indicazioni di carattere generale

1.1 Indicazioni di pericolo e relativo significato

PERICOLO

Porre attenzione ad un pericolo imminente, che può essere causa di lesioni gravi o mortali.

ATTENZIONE

Situazione potenzialmente pericolosa, che può causare lesioni gravi o mortali.

PRUDENZA

Situazione potenzialmente pericolosa, che potrebbe causare lesioni lievi alle persone o danni materiali.

NOTA

Per indicazioni sull'utilizzo e altre informazioni utili.

1.2 Simboli e segnali

Segnalididivieto

Proibito il

trasporto

con gru

Segnalidiavvertimento

Attenzione:

pericolo

generico

Attenzione:

sostanze

corrosive

Attenzione:

alta tensione

Attenzione:

materiali

esplosivi

Segnali di obbligo

Utilizzare

l'abbiglia-

mento

protettivo

Indossare

occhiali di

protezione

Indossare

guanti di

protezione

Indossare un

elmetto di

protezione

Indossare

protezioni

acustiche

Indossare

calzature

antinfortuni-

stiche

Simboli

Prima

dell'uso

leggere il

manuale

d'istruzioni

Provvedere

al riciclaggio

dei materiali

di scarto

Localizzazione dei dati identificativi sull'èt trezzo

it

La denominazione del modello e il numero serie sono riportati sulla targhetta dell'attrezzo Riportare questi dati sul manuale d'istruzioni ed utilizzarli sempre come riferimento in caso di richieste rivolte al referente Hilti o al Ce Riparazioni Hilti.

Modello:

Generazione: 01

Numero di serie:

2 Descrizione

2.1 Utilizzo conforme

Il VC 60-U è un aspiratore industriale universale, con un efficace sistema di filtraggio per la polvere asciutta. Può essere utilizzato sia per applicazioni a secco che per applicazioni a u Lo strumento è adatto all'aspirazione di fanghi di perforazione di natura minerale nell'impiego a umido con corona di perforazione diamantata Hilti o seghe diamantate Hilti e per l'aspirazione di grandi quantità di polvere minerale nell'impiego a secco, con le mole diamantate, le levigatrici, i martelli perforatori e le corone di perforazione a secco Hilti.

Inoltre, lo strumento può essere impiegato per l'aspirazione di liquidi.

Lo strumento è adatto all'aspirazione di polveri asciutte e non infiammabili e liquidi.

Lo strumento non può essere impiegato per l'aspirazione di materiali a rischio di esplosione, polveri a rischio d'incendio o infiammabili o ancora polveri infiammate o infiammabili e aggressive (ad esempio polvere di magnesio / alluminio, ecc.) e liquidi (ad esempio benzina, solventi, acidi, refrigeranti e lubrificanti, ecc.).

Lo strumento non deve essere usato orizzontalmente.

Lo strumento può pesare al massimo 100 kg con carico massimo e materiale aspi

Non utilizzare lo strumento come sostituto del cavo.

Non impiegare lo strumento per un uso stazionario prolungato, su impianti automatici o semiautomatici.

ATTENZIONE- Prima di lavorare, l'utilizzatore dello strumento va informato su come maneggiarlo, sui rischi derivanti dal materiale aspirato e sullo smaltimento sicuro del materiale asp. È vietato l'uso sott'acqua.

ATTENZIONE- È vietato aspirare sostanze nocive per la salute, per le quali ad ese necessario un aspiratore M o H, ed è vietato aspirare olio e sostanze liquide con temperatura superiore a 60°C.

Non rivolgere questo strumento contro persone o animali.

Onde evitare gli effetti elettrostatici, utilizzare un tubo flessibile d'aspirazione antistatico.

Il presente strumento è adatto all'uso commerciale, ad esempio in hotel, scuole, ospedali, fabbriche, negozi, uffici e locali in affitto.

Le aree di lavoro possono essere: cantieri, officine, opere di restauro, ristrutturazione e nuove costruzioni.

Non è consentito manipolare o apportare modifiche all'attrezzo.

Osservare le indicazioni per il funzionamento, la cura e la manutenzione dell'attrezzo riportate nel manuale d'istruzioni.

Per evitare il rischio di lesioni, utilizzare esclusivamente accessori ed utensili originali Hilti.

L'attrezzo ed i suoi accessori possono essere causa di pericoli, se utilizzati da personale non opportunamente istruito, utilizzati in maniera non idonea o non conforme allo scopo.

2.2 La dotazione standard comprende:

1 Attrezzo compreso di filtro plissettato piatto e trolley
1 Tubo flessibile d'aspirazione completo di manicotto rotante, manicotto utensile e adattatore conico
1 Ugello per fughe
1 Sacchetto filtro
1 Set di accessori
1 Manuale d'istruzioni

2.3 Utilizzo dei cavi di prolunga

Utilizzare esclusivamente cavi di prolunga omologati per la specifica applicazione, con sezione sufficiente. In caso contrario si potrebbero riscontrare perdite di potenza dell'attrezzo e surriscaldamento del cavo. Controllare regolarmente che il cavo di prolunga non sia danneggiato. I cavi di prolunga danneggiati devono essere sostituiti.

Sezioni minime consigliate e lunghezze max. cavo per VC 60-U:

Sezione del conduttore						1,5 mm2 2,5 mm2
Tensione di rete 110-120 V 30						m 50 m
Tensione di rete 220-240 V 30						m 50 m

Non utilizzare cavi di prolunga con sezione del conduttore 1,25 mm², 2 mm² e 3,5

2.4 Utilizzo dei cavi di prolunga all'aperto

Per l'utilizzo all'aperto, usare solo cavi di prolunga omologati per tale scopo e provvisti del relativo contrassegno.

2.5 Utilizzo di generatori o trasformatori

Questo attrezzo può essere utilizzato anche collegandolo ad un generatore o ad un trasformatore, purché vengano rispettate le seguenti condizioni: la potenza erogata in Watt deve essere almeno doppia rispetto alla potenza riportata sulla targhetta dell'attrezzo, la tensione d'esercizio deve sempre essere compresa tra +5 % e -15 % della tensione nominale, la frequenzad entro l'intervallo tra 50 e 60 Hz e non deve mai superare i 65 Hz e si deve utilizzare un regolatore di tensione automatico con rinforzo di spunto.

Non collegare contemporaneamente al generatore / trasformatore nessun altro attrezzo. L'accensione e lo spegnimento di altri attrezzi può provocare picchi di sottotensione e/o sovratensione, che possono danneggiare l'attrezzo.

it

3 Accessori

I ricambi, gli utensili e gli accessori sono disponibili attraverso i canali di vend

Denominazione Descrizione

Sacchetto filtro

Filtro plissettato piatto

Tubo flessibile d'aspirazione completo di 36 mm con lunghezza 5 m manicotto rotante, manicotto utensile e adattatore conico

Setdiaccessori 1 gomito,2 tubiflessibilidiprolunga,1 ugello per pavimento con labbro a lamelle e spazzole

Manicotto tubo flessibile

Adattatore conico

4 Dati tecnici

Con riserva di modifiche tecniche.

Ten-sione nomi-nale	110 V 1		10 V 120		V 220		V 230 V		230 V 240 V
Assorbi-mento di potenza nominale	1.100 W		950 W		1.200 W		1.200 W		2.200 W		2.400 W

Informazioni relative all'attrezzo ed alle applicazioni

Classe di protezione	Classe di protezione I
Tipo di protezione	Protezione da spruzzi d'acqua IP X4

Frequenza di rete					50...60 Hz
Peso secondo la procedura			EPTA 01/2003		31 kg
Dimensioni (L x P x H)					680 mm X 520 mm X 1.000 mm
Cavo di collegamento alla rete (lunghezza)					10 m

Cavo di collegamento alla rete (tipo) H07RN-F 3x1,5mm2

Portata max. (aria) 2x56 l/s

Vuoto max. 0,235 bar (CH: 0,208 bar)

Volume contenitore 72 l

Volume sacchetto filtro 29 l

Volume utile d'acqua 56 l

Diametro tubo flessibile d'aspirazione (malunghezza 5 m: 36 mm nicotto rotante lato aspirazione; manicotto dello strumento lato strumento)

Temperatura aria -20...+40 °C

Rumore e informazioni sulle vibrazioni (misurate secondo EN 60335-2-69):

Livello tipico di pressione acustica d'emè4 dB (A) sione di grado A

Incertezza per i dati relativi al livello sonoro 2,5 dB (A)

Valori di vibrazione triassiali (somma vettro2 , 5 m / s ^2 riale della vibrazione)

Incertezza (K) è considerato nel valore della vibrazione

5 Indicazioni di sicurezza

5.1 Note fondamentali sulla sicurezza

a) Oltre alle indicazioni di sicurezza riportate nei singoli capitoli del presente nuale d'istruzioni, è necessario atten sempre e rigorosamente alle disposizioni riportate di seguito.
b) Leggere tutte le avvertenze! La mancata osservanza delle seguenti avvertenze può essere causa di scosse elettric incendio e/o lesioni di grave entità.
c) Utilizzando l'attrezzo insieme ad un utensile elettrico occorre leggere prima l'uso il manuale d'uso dell'utensile elettrico e osservarne tutte le indicazione

5.2 Requisiti degli utilizzatori

a) È importante concentrarsi su ciò che si sta facendo e maneggiare con attenzione l'attrezzo durante le operazioni di Non utilizzare l'attrezzo in caso di stanchezza o sotto l'effetto di droghe, bevande alcoliche o medicinali. Anche un attimo di disattenzione durante l'uso dell'attrezzo potrebbe provocare lesioni

b) Indossare sempre l'equipaggiamento di protezione personale e gli occhiali protettivi. Se si avrà cura d'indossare l'equipaggiamento di protezione personale c

la mascherina antipolvere, le calzature an- tinfortunistiche antiscivolo, l'elmetto di pro- tezione o le protezioni acustiche, a seconda dell'impiego previsto per l'attrezzo elettrico, si potrà ridurre il rischio di lesioni.
c) Se è possibile montare dispositivi di aspirazione o di raccolta della polvere, ass curarsi che questi siano collegati e verhe, gano utilizzati in modo corretto. L'im-piego di un dispositivo di aspirazione dell polvere può diminuire il pericolo rappresentato dalla polvere.
d) L'attrezzo è destinato ad un uso profesi sionale.
e) L'uso, la manutenzione e la cura dell'attrezzo devono essere eseguiti esclusivamente da personale autorizzato ed addestrato. Questo personale deve essere istruito specificamente sui pericoli lavoro che possono presentarsi.

solo

gravi.

5.3 Allestimento e protezione dell'area lavoro

a) Fare in modo che l'area di lavoro illuminata.

b) Fare in modo che la postazione sia ben ventilata. L'aerazione insufficiente del posto di lavoro può provocare di salute causati dalla polvere.

c) Tenere il posto di lavoro in ordine nere il piano di lavoro libero da che possano ferire. Il disordine nella stazione di lavoro può essere causa denti.

d) Custodire gli strumenti / attrezzi n lizzati al di fuori della portata dei Non far usare lo strumento / attre persone che non sono abituate ad o che non abbiano letto le presen zioni. Gli strumenti / attrezzi sono p losi se vengono utilizzati da persone esperte o persone con limitate facoltà che, sensoriali o mentali.

e) Tenere lontani i bambini e le altre persone durante l'impiego dell'attrezzo. Eventuali distrazioni potranno comportar la perdita del controllo sull'attrezzo.

f) Evitare di lavorare con l'attrezzo in bienti soggetti a rischio di esplosio quali si trovino liquidi, gas o polve fiammabili. Gliattrezzielettrico scintille che possono far infiammare la polvere o i gas.

g) Non consentire ad altre persone di care l'attrezzo o il cavo di prolung

h) Evitare di assumere posture anomale. Cercare di tenere una posizione sta di mantenere sempre l'equilibrio.

i) Indossare calzature antinfortunistiche antiscivolo.

j) Durante il lavoro far scorrere semp cavo di alimentazione, il cavo di p

e il tubo di aspirazione dietro l'att Ciò riduce il pericolo di caduta dura lavoro.

k) Non trasportare l'attrezzo con una

l) Prima di collegare la spina di rete tarsi che l'attrezzo sia spento.

6i4 Misure generali di sicurezza

a) Utilizzare l'attrezzo giusto. Non utilizzare l'attrezzo per scopi diversi da quelli pe quali è stato progettato, bensì solament in conformità alle indicazioni / norme r portate nel presente manuale ed in per si fette con condizioni di funzionamento.

b) Non lasciare mai l'attrezzo incustodito.

di) Tenere conto delle influenze del- ente l'ambiente circostante. Non utilizzare it danni l'attrezzo in luoghi in cui sussista pericolo di incendio o di esplosione.

e.d) Te l'attrezzo deve essere protetto dal gelo oggett RUDENZA - Conservare gli strumenti, a po attrezzi inutilizzati in un luogo sicuro. (di strumenti / attrezzi non utilizzati devono i sere conservati in un luogo asciutto, situano in- alto oppure chiuso a chiave, e comuni bambi, di fuori della portata dei bambini.

ezzo PRUDENZA - In caso di inutilizzo dello usano strumento (durante le pause di lavoro), nti istro prima della cura, della manutenzione e perico della sostituzione del filtro, scollegare non sempre la spina di alimentazione dalla fisa presa.

g) Per il trasporto, spegnere l'attrezzo.

h) Controllare che l'attrezzo e gli accesso non siano danneggiati. Prima di un ultere riore impiego dell'attrezzo, i dispositivi di protezione o le parti lievemente danneggiate devono essere esaminati con curazioni per verificarne il perfetto funzionamento in conformità alle prescrizioni. Verificare che le parti mobili funzionino perfetta-mente senza incepparsi e verificare inoltre che altre parti non siano danneggia tutte le parti devonoessere montate corra. rettamente e soddisfare tutte le prescrizioni, per assicurare il perfetto funzio-

bilenamento dell'attrezzo. Salvo diversa indicazione nel manuale d'istruzioni, i dispositivi di protezione ed i componenti danneggiati devono essere riparati o so restituiti in modo appropriato presso un'oficina autorizzata.

èzzcontrollare che il filtro sia correttamento in sede. Accertarsi che il filtro non sia danneggiato.

gru. Fare riparare l'attrezzo esclusivamente da personale specializzato qualificato e solo impiegando pezzi di ricambio origi-

nali. In questo modo potrà essere guardata la sicurezza dell'attrezzo.

k) Staccare la spina dalla presa di prima di regolare l'attrezzo, di sost pezzi di ricambio e accessori o di porre l'attrezzo. Tale precauzione evit che l'attrezzo possa essere messo inzione inavvertitamente.
l) Utilizzare attrezzo, accessori, utensili, ecc. in conformità con le presenti istruzioni e secondo quanto previsto questo tipo specifico di attrezzo. A scopo, valutare le condizioni di lave e illavoroda esegui strumenti per usi diversi da quelli co potrà dar luogo a situazioni di periodi
m) Il dispositivo di limitazione del liv d'acqua deve essere pulito regolarme con una spazzola secondo le istru e ispezionato per rilevarne eventuali danneggiamenti.

5.5 Parte meccanica

a) Osservare sempre le avvertenze per la cura e la manutenzione dell'attrezzo.
b) Effettuare accuratamente la manutenzione dell'attrezzo. Verificare che le mobili dell'attrezzo funzionino perfetta mente e non s'inceppino, che non ci siano pezzi rotti o danneggiati al tale da limitare la funzione dell'attre stesso. Far riparare le parti danneg

prima d'impiegare l'attrezzo. Molti incidenti sono provocati da una manuten scorretta degli attrezzi elettrici.

5.6 Parte elettrica

a) La spina di collegamento dell'attrezzo deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non utilizzare adattatori co gli attrezzi dotati di messa a terra di protezione. Le spine non modificate e le prese adatte allo scopo riducono il risso di scosse elettriche.
b) Evitare il contatto del corpo con superfici con messa a terra, come tubi, radiatori,

salva fornelli e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento corrente il corpo è collegato a terra.

titoireTenere l'attrezzo al riparo dalla pioggia li ri-o dall'umidità. L'eventuale infiltrazione di terà acqua in un attrezzo elettrico aumenta il fumischio di scosse elettriche.

d) Controllare regolarmente il cavo di alimentazione dell'attrezzo e, in caso di danni, farlo sostituire da un Centro Ri- peparazioni Hilti. Controllare regolarmente tale cavi di prolunga e sostituirli qualora ro sultassero danneggiati.
e) eContralpiegoche l'attrezzo e gli accesso insensino in perfette condizioni. Non azio- olo. nare l'attrezzo e gli accessori, se ques llo presentano dei danni, se il sistema è nte completo o se gli elementi di comando ioninon possono essere azionati corretta- mente.
f) Non toccare il cavo di alimentazione o prolunga se questo è stato danneggiato durante il lavoro. Disinserire la spina dalla presa. Se i cavi di alimentazione e di prolunga sono danneggiati sussiste il pericolo di scossa elettrica.
Gli interruttori danneggiati devono - essere sostituiti dal Centro Riparazioni Hilti. Non utilizzare l'attrezzo, se l'interruttore non consente il corretto ezzo spegnimento e/o l'accensione dello giate stesso.
h) Far riparare l'attrezzo soltanto da un elettricista specializzato (Centro Riparazioni Hilti) con pezzi di ricambio originali, in caso contrario potrebbero verificarsi incidenti all'utilizzatore.
i) Non usare il cavo per scopi diversi da quelli previsti, per trasportare o appen- dere l'attrezzo, né per estrarre la spina dalla presa di corrente. Tenere il cavo riparo da fonti di calore, dall'olio, dagli spigoli o da parti dell'attrezzo in movi- mento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche.
con Qualora si voglia usare l'attrezzo elettrico all'aperto, impiegare esclusivamente cavi di prolunga adatti anche per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego

all'esterno riduce il rischio di scosse elettriche.

k) In caso di interruzione della corre spegnere l'attrezzo ed estrarre la s dell'alimentazione.
I) Evitare di usare cavi di prolunga co multiple e di azionare più attrezzi c poraneamente.
m) Non esporre mai la parte superio l'aspiratore agli spruzzi d'acqua:perio per le personeel'attrezzo.
n) I raccordi dei cavi di rete, di prol dell'attrezzo devono essere protetti da spruzzi d'acqua.
o) I cavi per il collegamento in rete essere estratti prendendo la spina (tirando il cavo).
p) Non tirare mai l'aspiratore dal cavrete in un'altra postazione di lavoro.
c) Non utilizzare l'attrezzo se è sporo bagnato. In circostanze sfavorevoli, polvere eventualmente presente sulla superficie dell'attrezzo, soprattutto se proveniente da materiali conduttori, op l'umidità, possono causare scosse e triche. Pertanto, soprattutto se veng lavorati frequentemente materiali conduttori, far controllare ad intervalli lari gli attrezzi sporchi presso un Riparazioni Hilti.
r) Accertarsi che il cavo non sia immerso in pozzanghere.

5.7 Materiale aspirato

a) Le polveri dannose per la salute, mabili e/o esplosive non devono aspirate (polvere di magnesio / alluminio, ecc.).
b) L'attrezzo è adatto all'aspirazione di pol- veri asciutte e non infiammabili.

c) I liquidi infiammabili, esplosivi o aggressivi non devono essere aspirati (refrigente: ranti e lubrificanti, benzina, solventi, acidi pina(pH<5), soluzioni alcaline (pH>12,5), ecc.)
d) Spegnere immediatamente l'attrezzo in presso di fuoriuscita di schiuma o altri intenquidi.
e) Evitare il contatto con liquidi basici o e daidi. In caso di contatto casuale, sciac- olo quare con acqua. Se il liquido entra in contatto con gli occhi, risciacquare it

nga bondantemente con acqua e consultare gli un medico.

f) In caso di aspirazione di materiale caldo, devondossare i guanti protettivi.
On Evitare di aspirare oggetti che possono comportare lesioni attraverso il sacco di dismaltimento (ad esempio oggetti appun- titi o affilati)

5.8 Sicurezza termica

I materiali caldi non devono essere aspira (sigarette accese, ceneri calde, ecc.).

et 5.9 Equipaggiamento di protezione ono personale

a) Durante l'utilizzo dell'attrezzo, l'operatore e le persone nelle immediate vicinanze devono indossare adeguati occhiali protettivi, un elmetto di protezione, protezioni acustiche, guanti di protezione e calzature antinfortunistiche.
b) Quando si lavora con fanghi di perforazione a base minerale, indossare l'abbigliamento protettivo previsto ed evitare il contatto con la pelle (pH > 9 corrosivo).

6 Messa in funzione

PRUDENZA

La tensione di rete deve corrispondere ^7 -a quanto indicato sulla targhetta. L'attrezzo non deve essere collegato alla rete elettr

PERICOLO

Collegare l'attrezzo soltanto ad una fonte alimentazione adatta e collegata a terra,

PRUDENZA

Accertarsi che l'aspiratore sia sempre una posizione sicura attivando il freno ruota.

PRUDENZA

Durante l'applicazione della testa di azione, prestare attenzione a non incep e a non danneggiare il cavo di rete.

6.1 Utilizzo dei cavi di prolunga e generatore o trasformatore

Vedere il capitolo "Descrizione/uso di una pro-lunga".

6.2 Prima messa in funzione

1. Aprire i due fermagli di chiusura.
2. Sollevare la testa di aspirazione dal nitore rifiuti.

3. Togliere i componenti accessori dal nitore rifiuti e dall'imballaggio.
   NOTA Per aspirare polveri asciutte, care il sacchetto del filtro nel conte come da istruzioni.

4. Applicare la testa di aspirazione sul conti nitore rifiuti.

5. Chiudere i due fermagli di chiusura.
6. Accertarsi che la testa di aspirazione sia montata correttamente e bloccata.
7. a Collegare il tubo flessibile d'aspirazione al zo l'attrezzo.

elettrica.

6.2.1 Applicazione del sacchetto filtro per l'aspirazione di polveri asciutte 2

te di Aprire i due fermagli di chiusura.

1. Sollevare la testa di aspirazione dal cont nitore rifiuti.

2. Inserire il nuovo sacchetto filtro nel cont in nitore rifiuti.

3. Premere il manicotto del sacchetto filtro con forza sul raccordo d'immissione.

4. Applicare la testa di aspirazione sul cont pira-nitore rifiuti.

5. chiudere i due fermagli di chiusura.

6. Accertarsi che la testa di aspirazione sia montata correttamente e bloccata.

di8. unCollegare il tubo flessibile d'aspirazione allo strumento.

6.3 Trasporto

PERICOLO

L'attrezzo può essere trasportato soltanto se totalmente spento.

conte-

appli- l'attrezzo pieno non deve essere trasportato. Svuotare l'attrezzo prima di spostarlo inun'altr sede. Dopo l'aspirazione di acqua, non piegare o trasportare l'attrezzo in posizione orizzontale.

7 Utilizzo

PRUDENZA

Accertarsi che l'aspiratore sia sempre una posizione sicura attivando il freno ruota.

ATTENZIONE

in caso di emergenza (ad es. rottura del della disinserire lo strumento, scollegarlo

dalla rete elettrica e farlo controllare sonale specializzato prima di riutilizzar

7.1 Accensione

1. Inserire la spina nella presa.
2. Accertarsi che l'attrezzo sia in posiz sicura e azionare i freni della ruota
3. Azionare l'interruttore on/off.

7.2 Esecuzione della pulizia del filtro

L'attrezzo è dotato di un sistema di delfiltro, ingradodilibereilf piatto dalla polvere.

1. Inserire la spina nella presa.
2. Accertarsi che sia attivata la pulizia (posizione del cursore in basso).
3. Azionare l'interruttore on/off.
4. Chiudere il tubo flessibile o l'inserto tubo flessibile con la mano per ca. secondi.
   Il filtro plissettato piatto viene pulito maticamente con un getto d'aria (ru impulsi).

7.3 Disattivare la pulizia del filtro

Per l'aspirazione con ugelli per fughe di aspirazione prevalente di acqua, acce che sia disattivata la pulizia del filtro del cursore in alto).

7.4 Aspirazione di polveri asciutte

NOTA

Prima dell'aspirazione di polveri asciutte particolare, di polveri minerali, occorre a tarsi che sia applicato sempre un saco filtro/un sacco di smaltimento nel conte (accessorio Hilti). Il materiale aspirato a punto potrà essere smaltito in modo s e pulito.

PRUDENZA

Il materiale aspirato deve essere smaltito secondo le disposizioni di legge.

NOTA

Per l'aspirazione di polveri asciutte, utili sempre un sacchetto filtro plissettato pi

Accertarsi che prima dell'aspirazione a il sacchetto filtro plissettato piatto non corainumiditodall'ultimaapplicazioneaumido. Durante l'aspirazione di sostanze asciut dharoperissettato piatto umido si usura rapida- mente. Per questo motivo, i filtri plissettati devono essere lavati ed asciugati prima dell' spirazione a secco, oppure sostituiti da un plissettato piatto asciutto.

one Scollegare il tubo flessibile con manicotto dall'attrezzo / dall'ugello di aspirazione.

1. Eseguire una pulizia completa.

3.4.1 Sostituzione del sacchetto filtro ulizia caso di polveri asciutte 4

PRUDENZA settato

Il materiale aspirato deve essere smaltito secondo le disposizioni di legge.

del filtro

1. Scollegare il manicotto del sacchetto filtrc con cautela dall'attacco.
   2 del Chiudere il manicotto del sacchetto filtro 5-10 con il cursore.
2. Pulire il contenitore rifiuti con un panno auto- netto. autore
3. Inserire un nuovo sacchetto filtro nel cor tenitore rifiuti.
4. Premere il manicotto del sacchetto filtro con forza sul raccordo d'immissione. in caso

7.5 Aspirazione di liquidi (posizione NOTA

Per l'aspirazione di liquidi, utilizzare sempre filtro plissettato piatto (v. Cura e manutenzio

7.5.1 Prima dell'aspirazione di liquidi 5

e. In 1. Estrarre il sacchetto del filtro/il sacco di smaltimento dal contenitore rifiuti.
ispezionare gli elettrodi o il galleggiante del monitoraggio livello di riempimento al fine di rilevare eventuale sporcizia o per controllarne l'accessibilità e pulirli con una spazzola al fine di eliminare la sporcizia.
3. Disattivare la pulizia automatica del filtro.

7.5.2 Durante l'aspirazione di liquidi

Se possibile, utilizzare un filtro plissettato pia separato per le applicazioni ad umido. zana volta raggiunto il livello di liquido mas tlo. strumento si spegne automaticamente.

ATTENZIONE

secco in caso di formazione di schiuma, terminare il sia an- immediatamente e svuotare il serbatoic

7.5.3 Dopo l'aspirazione di liquidi

1. Svuotare il contenitore e lavarlo con tubo di gomma collegato al rubinetto lireglielettrodiconunaspe il galleggiante e il filtro plissettato p dopo averli lasciati asciugare, strofinar con la mano.

2. Riporre la parte superiore dell'aspirati separatamente dal contenitore, perché filtro plissettato piatto e il contenitori sano asciugare.

7.6 Dopo il lavoro

1. Disattivare lo strumento.
2. Estrarre la spina dalla presa.
3. Avvolgere il cavo di alimentazione e penderlo al gancio per cavi.
4. Svuotareil contenitore e pulire lo str strofinandolo con un panno umido.
5. Avvolgere il tubo flessibile.
6. Collocare lo strumento in un luogo e protetto da un utilizzo non autori

7.7 Svuotamento del contenitore rifiuti

7.7.1 Svuotamento del contenitore rifiu con polveri asciutte

PERICOLO

Accertarsi che il sacchetto non venga pito da oggetti che comportino il risi lesioni.

NOTA

Prima di svuotare il contenitore rifiuti o veri asciutte, è consigliabile eseguire un lizia completa del filtro. Questo accorgin consente di ottenere una durata maggio filtro.

7.7.1.1 Prima di svuotare il contenitor rifiuti, eseguire le seguenti operazioni:

1. Azionare il freno della ruota.
2. Estrarre la spina dalla presa.
3. Aprire i due fermagli di chiusura.
4. Estrarre la testa di aspirazione dal tenitore rifiuti e posarla su una sup piana.

7.7.1.2 Una volta svuotato il contenitore un rifiuti, eseguire le seguenti pu- operazioni:

PRUDENZA p ulire

Durante l'applicazione della testa di aspirazione, prestare attenzione a non incepparsi e a non danneggiare il cavo di rete.

1. applicare la testa di aspirazione al conte postore rifiuti e chiudere i due fermagli d chiusura.

2. Fissare il tubo nel raccordo d'immissione.

7.7.2 Svuotare il contenitore rifiuti dai liquidi

PRUDENZA

Il'ap- materiale aspirato deve essere smaltito secondo le disposizioni di legge. mento

7.7.2.1 Svuotamento di liquidi 6

PRUDENZA

'Evitare di salire con i piedi sulla parte i riore del telaio. Un improvviso ribaltamento del contenitore rifiuti può provocare lesioni col-

CHRBUBENZA

Non afferrare il telaio dall'attacco per gli cessori, al fine di evitare un inceppamento

on. Accertarsi che lo strumento sia in posizi a pusicura e azionare i freni della ruota.
nento Rimuovere il tubo flessibile d'aspirazione re dell raccordo d'immissione.

1. Rimuovere gli utensili dal supporto per a cessori.

e4. PRUDENZA Non afferrare il telaio in punti contro i quali può urtare il contenitore rifiuti.

Per svuotare il contenitore, afferrare il co- tenitore per mezzo delle maniglie e inclinare il contenitore rifiuti.

con- Pulire con un panno il bordo del conte- erficie nitore rifiuti, il raccordo d'immissione e i manicotto tubo flessibile.

7.7.2.2 Scarico di liquidi

Scaricare l'acqua sporca in un luogo adatto per mezzo del tubo di scarico.

8 Cura e manutenzione

8.1 Pulizia del filtro plissettato piatto (pulizia completa)

NOTA

Per la pulizia, evitare di far urtare il oggetti duri o di maneggiarlo con ogge o appuntiti. Ciò comporta una riduzione durata del filtro.

NOTA

Il filtro non deve essere pulito con idi In caso contrario potrebbero formarsi st nel materiale del filtro.

NOTA

Il filtro plissettato piatto è un compone gettoadusura. Deveesseresos ogni sei mesi o più frequentemente in utilizzo intenso dell'attrezzo.

L'attrezzo è dotato di un sistema di pulizia delfiltro, ingradodilibereilfi 18.4 piatto dalla polvere.

1. Inserire la spina nella presa.
2. Accertarsi che sia attivata lapulizia (posizione del cursore in basso).
3. Azionare l'interruttore on/off.
4. Chiudere il tubo flessibile o l'inserto tubo flessibile con la mano per ca. secondi.
5. Il filtro plissettato piatto viene pulito maticamente con un getto d'aria (ru impulsi).

NOTA Il filtro plissettato piatto può pulito ulteriormente con acqua (ma idropulitrice) e un panno.

In caso di pulizia inaccurata, sussiste rischio di sedimentazione della polvere nerale nel filtro plissettato piatto, con seguente riduzione della potenza d'asprazione. Ciò comporta una riduzione durata del filtro.

8.2 Sostituzione del filtro plissettato o del filtro di scarico dell'aria

PRUDENZA

Non aspirare mai senza filtro plissettato piatto.

8.2.1 Smontaggio del filtro plissettato piatto 7

1. Estrarre la spina dalla presa.
   filto Acontro il coperchio del filtro
   et3. Estrarre con cautela il filtro dal supporto della

8.2.2 Montaggio del filtro plissettato piatto

1. Pulire la guarnizione del filtrocon un it
2. Inserire il nuovo filtro plissettato piat opulitore.
3. Chudere il coperchio del filtro. appi

8.3 Apertura dell'attrezzo per l'ispezione

1. Azionare il freno della ruota.
2. Estrarre la spina dalla presa.
   3t u l t o a l m e n r o f e r m a g l i d i c h i u s u r a.
3. Estrarre la testa di aspirazione dal con- caso di tenitore rifiuti e posarla su una superficie piana.

18.4 o Controll le t delle graffe antistatiche 8

Controllare le graffe antistatiche per rilevare eventuali danni e farla sostituire, se occorre, nel filto Centro Riparazioni Hilti.

8.5 Ispezione del monitoraggio livello di del riempimento

5.10 PRUDENZA

Controllare che i contatti di interruzione non siano imbrattati e, all'occorrenza, pulirli con una spazzola.

esetrollare la mobilità del galleggiante. enza

8.6 Chiusura dello strumento

PRUDENZA

Durante l'applicazione della testa di aspirazione, prestare attenzione a non incepparsi è a non danneggiare il cavo di rete. della

1. Controllare che la guarnizione sulla testa dell'aspiratore non sia imbrattata e, all'oc- latto correnza, pulirla con un panno.

2. Applicare la testa di aspirazione sul conti nitore rifiuti.

3. Chiudere i due fermagli di chiusura.
4. Inserire la spina nella presa.

8.7 Cura dello strumento

PRUDENZA

Estrarre la spina dalla presa.

Non utilizzare mai lo strumento se le di ventilazione sono ostruite! Pulire con tela le feritoie di ventilazione utilizzando spazzola asciutta. Pulire regolarmente la esterna dello strumento con un panno. pulizia dello strumento non utilizzare apchi a getto d'acqua, idropulitrici o appa getto di vapore o acqua corrente! I curezza elettrica dello strumento ne può sere compromessa. Mantenere l'impugnato dello strumentose mprepulitada o Non utilizzare prodotti detergenti contiene licone.

Per la manutenzione e la pulizia occor neggiare lo strumento in modo tale da pericoli per il personale addetto alla m zione o per altre persone. Applicare lo obbligato dell'aria filtrato. Indossare abbig mento protettivo. Pulire la zona predispi la manutenzione in modo tale da evita nell'ambiente circostante si trovino sostanza pericolose.

Prima di allontanare lo strumento dalla soggetta all'azione di sostanze pericolose, aspirare l'esterno dello strumento, pulirlo strofinando o imballarlo in modo ermetico. Evitare la dispersione delle polveri period sedimentate.

Per i lavori di manutenzione e riparazione, i componenti sporchi che non possono esse puliti in modo soddisfacente devono essere ballati in sacchetti ermetici e smaltiti second forito norme valide per lo smaltimento.

Cocorre fare ispezionare lo strumento almeno una volta l'anno dal Centro Riparazioni Hilti partepersonale esperto di polveri, ad esempio Flavare eventuali danni al filtro, la tenuta de patramento e il funzionamento dei dispositivi areochrillo. La si-

898 Manutenzione

ra ATTENZIONE

i tutte le riparazioni relative alle parti elettri che devono essere eseguite solo da elettricisti specializzati.

te ma-

Gottare regolarmente che le parti esterne and e attrezzo non siano danneggiate e che gl senti di comando funzionino perfettamente. Il non utilizzare l'attrezzo se questo presenta posti peranneggiate o se gli elementi di coma renoch funzionano correttamente. Fare riparare el'attrezzo dal Centro Riparazioni Hilti.

20. Verifiche a seguito di lavori di cura manutenzione

Dopo i lavori di cura e manutenzione occoi controllare se l'aspiratore è correttamente as- semblato e se funziona correttamente. Eseguire un test di funzionamento.

9 Problemi e soluzioni

Problema	Possibile causa	Soluzione
Potenza d'aspirazione nulla o ridotta.	Sacchetto del filtro / sacco smaltimento pieno.	Sostituire il sacchetto del filtro / il sacco di smaltimento.Vedere capitolo: 7.4.1 Sostituzione del sacchetto filtro in caso di polveri asciutte 4
	Non è impiegato alcun filtral piatto.	Impiegare un filtro plissettato piatto.
Problema Possibile causa		Soluzione
Potenza d'aspirazione nulla o ridotta.	Il filtro plissettato piatto è molto sporco.	Occorre eseguire una pulizia completa oppure sostituire il filtro.Vedere capitolo: 8.1 Pulizia del filtro plissettato piatto (pulizia completa)Vedere capitolo: 8.2 Sostituzione del filtro plissettato piatto o del filtro di scarico dell'altro it
	Tubo flessibile dell'aspiratore o cappa di protezione anti-polvere dell'utensile elettrico intasati.	Pulire tubo flessibile e cappa di protezione antipolvere.
	Guarnizione/ruota del conte-nitore tra parte superiore debanno / sostituirla.l'aspiratore e contenitore rifiuti sporca/difettosa.	Pulire la guarnizione con un Centro di terro di centro riparazioni Hilti.
	Foro nel tubo flessibile.	Occorre un nuovo tubo flessibile.
	Guarnizione del coperchio del filtro difettosa.	Fare riparare l'attrezzo dal Centro riparazioni Hilti.
	Tubo di scarico non correttamente collegato.	Tubo di scarico chiuso correttamente.
La polvere viene soffiata via dall'attrezzo.	Filtro piatto a pacchetto non montato correttamente.	Montare nuovamente il filtro plissettato piatto.
	Filtro plissettato piatto danneggiato.	Applicare il filtro plissettato piatto nuovo.
	Guarnizione del filtro danneggiato.	Applicare il filtro plissettato piatto nuovo.
	Testa di aspirazione non montata correttamente.	Montare correttamente di aspirazione.Vedere capitolo: 6.2 Prima messa in funzione
L'attrezzo si accende e spegne involontariamente oppure vengono esercitate scariche elettrostatiche sull'utilizzatore.	La conduttanza elettrostatica non è garantita; L'attrezzo è collegato ad una presa messa a terra.	Collegare l'attrezzo ad una presa con messa a terra; un tubo antistatico.
	Graffa antistatica danneggiata.	Fare sostituire la graffa anti-statica dal Centro Riparazioni Hilti.Inserire l'attrezzo in una presa dotata di messa a terra.
Una volta svuotato il tenitore, l'attrezzo non funziona più.	Sporcizia. Spegnere l'attrezzo e attendere 5 s, quindi riaccenderlo. Pulire galleggiante, elettrodi e interstizio degli elettrodi. Ispezionare e assicurare l'accessibilità.

Problema	Possibile	causa		Soluzione
Il motore	non gira	più. La sicura della presa di scattata.		Attivare la sicura. Se scatta nuovamente, ricercare la causa del sovraccarico di corrente.
		Contenitore pieno. Spegnere		l'attrezzo. Svuotare il contenitore.Vedere capitolo: 7.7.1 Svuotamento del contenitore rifiuti con polveri asciutte
Oscillazioni	di tensione	Impedenza eccessiva dell'ali-mentazione di tensione.		Utilizzare un cavo di prolunga adatto (v. capitolo Descrizione).

10 Smaltimento

Gli attrezzi Hilti sono in gran parte realizzati con materiali riciclabili. Condizione essenziale per il riciclaggio è che i materiali vengano accuratamente separati. In molte nazioni, Hilti si è già organizzata per provvedere al ritiro dei vecchi strumenti / attrezzi ed al loro riciclaggio. Per informazioni al riguardo, contattare il Servizio Clienti Hilti oppure il proprio referente I

Solo per Paesi UE

Non gettare le apparecchiature elettriche tra i rifiuti domestici.

Secondo la Direttiva Europea /CE sui rifiuti di apparecchiature elettriche ed e la sua attuazione in conformità alle norme nazionali, le apparecchiature e esauste devono essere raccolte separatamente, al fine di essere reimpiegate ecocompatibile.

Smaltimento del fango di foratura

Dal punto di vista ambientale, l'immissione del fango di foratura nelle acque o nelle fognature senza un idoneo trattamento preliminare, è problematica. Si raccomanda di informarsi autorità locali in merito alle normative vigenti. Si raccomanda inoltre il seguente pretrattamento:

1. Raccogliere il fango di foratura (ad esempio con aspiratore per liquidi)
2. Lasciare sedimentare il fango di foratura e smaltire la parte solida in una discarica per macerie. (Un flocculante può accelerare il processo di separazione)
3. Prima di smaltire nelle fognature l'acqua residua (basica, pH > 7), neutralizzarla aggiungendo un neutralizzatore acido o diluendola con molta acqua.

11 Garanzia del costruttore

Hilti garantisce che l'attrezzo / lo strumento data, cioè vengano utilizzati per l'attrezzo / fornito è esente da difetti di materiale e o distruprento esclusivamente materiale di conduzione. Questa garanzia è valida a consizione accessori e ricambi originali Hilti. che l'attrezzo / lo strumento venga corretta-mente utilizzato e manipolato in conformità al manuale d'istruzioni Hilti, che venga curato e pulito e che l'unità tecnica venga salvaguar la garanzia si limita rigorosamente alla ripazione gratuita o alla sostituzione delle part difettose per l'intera durata dell'attrezzo / de

strumento. Le parti sottoposte a normale non rientrano nei termini della presente zia.

Si escludono ulteriori rivendicazioni, se diversamente disposto da vincolanti prescrizioni nazionali. In particolare Hilti si assume alcuna responsabilità per e tuali difetti o danni accidentali o con ziali diretti o indiretti, perdite o costi alla possibilità / impossibilità d'impiego l'attrezzo / dello strumento per qualsi ragione. Si escludono espressamente t

garanzie per l'impiego o l'idoneità per un particolare scopo.

Per riparazionio sostituzionidell'attrezzo /dello nonumentoodisingolicomp e dopo aver rilevato qualsivoglia danno o difet non necessario contattare il Servizio Clienti Hilt veiliti Italia SpA provvederà al ritiro dello ste sequenzzo corriere.

relativi

Questi sono i soli ed unici obblighi in it garanzia che Hilti è tenuta a rispettare; – que sopraannullaesostituiscetutteledichia acite precedenti e / o contemporanee alla present nonché altri accordi scritti e / o verbali re alla garanzia.

12 Dichiarazione di conformità CE (originale)

Denominazione: Aspiratore a umido /a secco
Modello:	VC 60-U
Generazione:	01
Anno di progettazione:	2007

Sotto nostra unica responsabilità, dichiar che questo prodotto è stato realizzato in conformità alle seguenti direttive e norme: 2006/42/CE, 2004/108/CE, 2011/65/EU, EN 60335-1, EN 60335-2-69, EN ISO

Hilti Corporation, Feldkircherstrasse 100, FL-9494 Schaan

2000 Documentazione tecnica presso:

8.1 Limpieza del filtro plano (a fondo)

INDICACIÓN
