Produkttype	Støvsuger for tørr- og våtavfall
Merke	Hilti
Modell	VC 60-U
Mål (L x B x H)	680 mm x 520 mm x 1 000 mm
Vekt	31 kg (i henhold til EPTA-prosedyre 01/2003)
Merkespenning	110-240 V (avhengig av versjon)
Effektforbruk	950 W til 2 400 W avhengig av spenning
Nettfrekvens	50-60 Hz
Beholderens volum	72 L
Filterposevolum	29 L
Vannbruksvolum	56 L
Maksimalt volumstrøm	2 x 56 L/s
Maksimalt undertrykk	0,235 bar (0,208 bar i Sveits)
Diameter på sugeslange	36 mm, lengde 5 m
Strømkabel	10 m, type H07RN-F 3x1,5 mm²
Beskyttelsesklasse	Klasse I (jording obligatorisk)
Beskyttelsestype	IP X4 (beskyttet mot vannsprut)
Lydtrykknivå	74 dB(A)
Vibrasjoner (triaksiale)	2,5 m/s²
Hovedfunksjoner	Tørr/våtsuging, automatisk filterrengjøring, automatisk stans ved maksnivå
Sikkerhet	Bremser på hjul, antistatiske låser, beskyttelse mot vannsprut, nødstopp
Vedlikehold og rengjøring	Filterrengjøring med luftblåsing, utskifting av flatfoldfilter, tømming av beholder
Reservedeler og reparerbarhet	Flatfoldfilter, filterpose, sugeslange, tilbehørssett

Ofte stilte spørsmål - VC 60U HILTI

Hvilke typer avfall kan jeg støvsuge med VC 60-U?

VC 60-U er designet for å støvsuge ikke-brennbare tørre støv, væsker (vann, mineralboremudder) og ikke-farlige materialer. Støvsug aldri eksplosive, glødende, sure materialer eller løsemidler.

Hvordan installerer jeg filterposen for tørrsuging?

Åpne låsene, løft hodet, plasser en ny filterpose i beholderen og trykk mansjetten godt på koblingen, sett deretter hodet på igjen og lukk låsene.

Hva gjør jeg hvis sugekraften avtar?

Sjekk om filterposen er full (bytt den), om flatfoldfilteret er tilsmusset (rengjør eller bytt det), eller om slangen eller munnstykket er tett.

Hvordan rengjøre filteret automatisk?

Koble til apparatet, sørg for at filterrengjøringen er aktivert (glidebryteren nede), slå på apparatet og lukk slangen i 5–10 sekunder. Filteret rengjøres med pulserende luftblås.

Kan jeg støvsuge vann med VC 60-U?

Ja, men fjern først filterposen, deaktiver automatisk filterrengjøring og kontroller at nivåelektrodene er rene. Apparatet stopper automatisk når maksnivået er nådd.

Hva er de elektriske sikkerhetsinstruksjonene?

Bruk alltid en jordet stikkontakt, ikke dra i kabelen, kontroller at den ikke er skadet, og ikke bruk apparatet i fuktige eller eksplosive omgivelser.

Hvordan vedlikeholde flatfoldfilteret?

Rengjør det regelmessig med automatisk rengjøringsfunksjon eller med vann (uten høyt trykk). Bytt det minst to ganger i året eller oftere ved intensiv bruk.

Hva gjør jeg hvis apparatet ikke starter?

Sjekk at beholderen ikke er full, at sikringen ikke har gått, og at de antistatiske låsene er i god stand. Hvis problemet vedvarer, kontakt Hilti kundeservice.

Hvordan transportere apparatet på en sikker måte?

Stopp apparatet, koble det fra, tøm beholderen, aktiver bremsene på hjulene, og transporter det aldri med kran eller liggende hvis det inneholder væske.

Hvor finner jeg reservedeler og tilbehør?

Alle deler og tilbehør (filtre, poser, slanger, munnstykker) er tilgjengelige hos autoriserte Hilti-forhandlere. Bruk kun originale deler for å sikre sikkerhet og ytelse.

BRUKSANVISNING VC 60U HILTI

VC 60-U Våd- og tørstøvsuger

Indholdsfortegnelse side

1.1 Signalord og deres betydning

FARE

2.1 Anvendelsesformål

Maskinen kan anvendes følgende steder og til følgende formål: på byggepladser, på til renovering, til ombygning, til nybygning.

2.2 Medfølgende dele:

Oplysninger om maskine og anvendelsesformål

h) Lad altid professionelle (Hilti-service parere maskinen med originale rese dele, ellers kan det medføre, at b kommer til skade.

7.4.1 Udskift filterposen ved tørt støv da

FORSIGTIG

8 Rengøring og vedligeholdelse

te4. Sæt stikket i stikkontakten.

12 EF-overensstemmelseserklæring (original)

Tekniske dokumentation ved:

8.2.1 Demontering av filter 7

8.2.2 Montering av filter

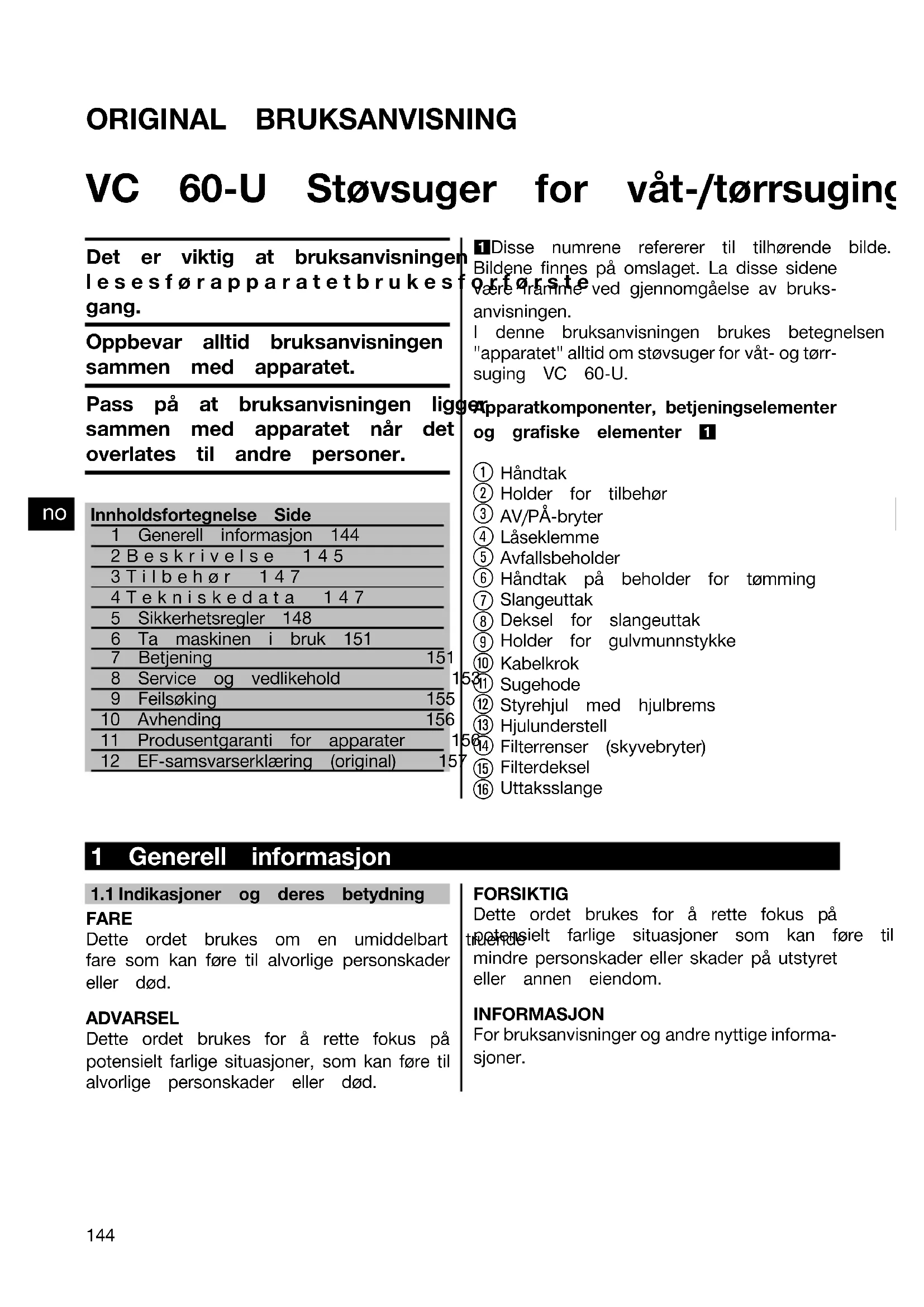

Det er viktig at bruksanvisningen lesesførapparatetbrukesf gang.

Oppbevar alltid bruksanvisningen sammen med apparatet.

Pass på at bruksanvisningen ligs sammen med apparatet när det overlates til andre personer.

no
Innholdsfortegnelse Side

1	Generell informasjon 144
2	Beskrivelse 145
3	Tilbehør 147
4	Tekniskedata 147
5	Sikkerhetsregler 148
6	Ta maskinen i bruk 151
7	Betjening	151
8	Service og vedlikehold
9	Feilsøking	155
10	Avhending	156
11	Produsentgaranti for apparater
12	EF-samsvarserklæring (original)	15

1 Disse numrene refererer til tilhørende bilde. Bildene finnes på omslaget. La disse sidene være framme ved gjennomgåelse av bruksanvisningen. I denne bruksanvisningen brukes betegnelsen "apparatet" alltid om støvsuger for våt- og tørr-suging VC 60-U.

øpparatkomponenter, betjeningselementer og grafiske elementer 1

① Håndtak
② Holder for tilbehør
③ AV/PÅ-bryter
④ Låseklemme
⑤ Avfallsbeholder
⑥ Håndtak på beholder for tømming
⑦ Slangeuttak
⑧ Deksel for slangeuttak
⑨ Holder for gulvmunnstykke
⑩ Kabelkrok
⑲ Sugehode
⑫ Styrehjul med hjulbrems
⑬ Hjulunderstell
⑲4 Filterrenser (skyvebryter)
⑮ Filterdeksel
⑯ Uttaksslange

1 Generell informasjon

1.1 Indikasjoner og deres betydning

FARE

Dette ordet brukes om en umiddelbart fare som kan føre til alvorlige personskader eller død.

ADVARSEL

Dette ordet brukes for å rette fokus på potensielt farlige situasjoner, som kan føre til alvorlige personskader eller død.

FORSIKTIG

Dette ordet brukes for å rette fokus på potensielt farlige situasjoner som kan føre til mindre personskader eller skader på utstyret eller annen eiendom.

INFORMASJON

For bruksanvisninger og andre nyttige informa- sjoner.

1.2 Forklaring på piktogrammer og ytterligere opplysninger.

Forbudsmerke

Transport med kran er forbudt

Varselskilt

Generell advarsel

Advarsel for syre

Advarsel for elektrisitet

Advarsel for eksplosjons-farlige stoffer

Verneutstyr

Bruk personlig verneutstyr

Bruk vernebriller

Bruk arbeids- hansker

Bruk hjelm

Bruk hørselsvern

Bruk vernesko

Symboler

Les bruks- anvisningen før bruk

Avfall bør resirkuleres

Lokalisering av identifikasjonsdata på apparatet

Typebetegnelsen og serienummeret finnes på apparatets typeskilt. Skriv ned disse dataene bruksanvisningen, og referer alltid til dem ve henvendelse til din salgsrepresentant eller til Motek senter.

Type:

Generasjon: 01

Serienummer:

no

2 Beskrivelse

2.1 Forskriftsmessig bruk

VC 60-U er en universell støvsuger til industribruk, med et effektivt selvrensende filtersystem for tørt støv. Den kan brukes til både tørr- og våtsuging.

Apparatet egner seg til oppsuging av mineralsk boreslam ved våtsuging i kombinasjor diamantborekroner eller Hilti diamantsager og til oppsuging av store mengder mineralst tørrsuging i kombinasjon med Hilti diamantslipere, vinkelslipere, borehammere og tørrborekroner.

Dessuten kan apparatet brukes til å suge opp flytende væske.

Apparatet egner seg til oppsuging av tørt, ikke brennbart støv og væske.

Apparatet må ikke brukes til å suge opp eksplosive materialer, helsefarlige materialer glødende eller brennende resp. brennbare og aggressive støvpartikler (for eksempel magnesium-eller aluminiumsstøv) eller væske (f.eks. bensin, løsemiddel, syrer, kjølevæske og smøreolje).

Apparatet må ikke kjøres når det ligger nede.

Apparatet må ikke veie mer enn 100 kg med last inkl. oppsugd materiale.

Bruk ikke apparatet ved kontinuerlig drift eller i stasjonære eller automatiske systemer

ADVARSELBrukerne av apparatet må informeres om hvordan det brukes, farene ved arbeid med apparatet og sikker fjerning av det oppsugde materialet.

Apparatet må ikke brukes under vann.

ADVARSELApparatet må ikke brukes til å suge opp helsefarlige stoffer, som for eksempel krever en M- eller H-støvsuger, olje eller væskemedtemperaturpå over 60°C.

Apparatet må ikke brukes på mennesker og dyr.

Bruk en antistatisk støvsugerslange for å unngå elektrostatiske effekter.

Apparatet er egnet for bruk i yrkessammenheng for eksempel på hoteller, skoler, sykehus, fabrikker, butikklokaler, kontorer og utleiefirmaer.

Apparatet er beregnet for bruk på: Byggeplasser, verksteder, til renovering, ombygging konstruksjonsarbeid.

Manipulering eller modifisering av apparatet er ikke tillatt.

Følg informasjonen i bruksanvisningen ang. bruk, stell og vedlikehold.

For å unngå risiko for skade, bruk kun originalt Hilti-tilbehør og -verktøy.

Apparatet og tilleggsutstyret kan utgjøre en fare hvis det betjenes av ukvalifisert personell eller det benyttes feil.

2.2 Deler som følger med:

1 Apparat med flatt foldefilter og tralle
1 Fullt utstyrt sugeslange med skrukobling, hurtigkobling og kileformet adapter
1 Fugemunnstykke
1 Filterpose
1 Tilbehørssett
1 Bruksanvisning

2.3 Bruk av skjøteledning

Bruk skjøteledning som er godkjent for innsatsområdet og som har stort nok tverrsnitt. I motsatt fall kan det oppstå effekttap på apparatet og overoppheting av kabelen. Kontroller n mellomrom at det ikke har oppstått skader på skjøteledninger. Bytt ut skjøteledninger med feil.

Anbefalt min. tverrsnitt og maks. kabellengder VC 60-U:

Kabeltverrsnitt 1,5 mm2 2,5 mm2
Nettspenning 110–120 V			30 m	50 m
Nettspenning 220–240 V			30 m	50 m

Bruk ikke skjøteledning med tverrsnitt på 1,25 mm², 2 mm² eller 3,5 mm².

2.4 Skjøteledninger utendørs

Ved jobbing utendørs, bruk kun skjøteledninger som er godkjent og merket for dette bruk.

2.5 Bruk av generator eller transformator

Apparatet kan drives med en generator eller transformator, når følgende betingelser e Utgangseffekt i watt må være på minst det dobbelte av effekten som fremgår av apparatets typeskilt, driftsspenningen må til enhver tid være mellom +5 % og 15 % av nominell spenning og frekvensen må være på mellom 50 og 60 Hz, aldri over 65 Hz. En automatisk sp med startforsterker må være tilgjengelig.

Ingen andre apparater får drives samtidig av generatoren/transformatoren. Når andre ap skrus av eller på, kan det føre til under- eller overspenningstopper som kan skade

3 Tilbehør

Reservedeler, verktøy og tilbehør kan kjøpes hos Motek.

Betegnelse Beskrivelse

Filterpose

Foldefilter

Fullt utstyrt sugeslange med skrukoblingø 3 6 m m m e d l e n g d e p å 5 m hurtigkobling og kileformet adapter

Tilbehørssett 1 rørbend, 2 skjøterør, 1 gulvmunnstykke med lamellkobling og 1 sett børster

Slangekoblinger

Kileformet adapter

4 Tekniske data

Med forbehold om løpende tekniske forandringer!

Merke-spenning	110 V 1			10 V 120		V 220		V 230 V		230 V 240 V
Nominelt strøm-forbruk	1	100	W	950	W	1	200	W	1	200	W	2	200	W	2	400	W	1	200	W

Apparat- og bruksinformasjon

Beskyttelsesklasse	Beskyttelsesklasse	I
Beskyttelsesklasse	IP X4 beskyttet	mot vannsprut

Nettfrekvens 50...60 Hz
Vekt i henhold til EPTA-prosedyre 01/2003 31 kg
Mål (L x B x H)	680 mm X 520 mm X 1 000 mm
Tilkoblingskabel (lengde) 10 m
Tilkoblingskabel (type)	H07RN-F 3 x 1,5mm ^2
Maks. sugeevne (luft)	2X56 l/s
Maks. vakuum	0,235 bar (CH: 0,208 bar)
Beholdervolum	72 l
Volum i filterpose	29 l
Effektiv vannkapasitet	56 l
Diameter på slangen (skrukobling på sugdengde 5 m: 36 mm siden, hurtigkobling på apparatsiden)
Lufttemperatur	-20...+40 °C

Støy- og vibrasjonsinformasjon (målt ifølge EN 60335-2-69):

Typisk A-veid avgitt lydtrykk			74 dB (A)
Usikkerhet for de nevnte støynivåene			2,5 dB (A)

5 Sikkerhetsregler

5.1 Grunnleggende sikkerhetsinformasjon

a) I tillegg til sikkerhetstipsene som er beskrevet i de ulike avsnittene i bruksanvisningen, må følgende punkter følges.
b) Les all informasjon! Hvis du ikke hensyn til informasjonen nedenfor, det føre til elektrisk støt, brann ol alvorlige personskader.
c) Hvis du skal bruke apparatet sam med et elektroverktøy, må du lese anvisningen til elektroverktøyet først følge alle instruksjonene.

5.2 Krav som må oppfylles av bruke

a) Vær oppmerksom, pass på hva du og gå fornuftig fram under arbeide apparatet. Ikke bruk apparatet når er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyebuoppmerksomhet ved bruk av apparatet kan føre til alvorlige skader.
b) Bruk alltid personlig verneutstyr og vernebriller. Bruk av personlig verneu som støvmaske, sklisikre vernesko, hj eller hørselsvern - avhengig av type bruk av elektroverktøyet - reduserer risikoen for skader.
c) Hvis det er montert støvavsugs- oppsamlingsinnretninger, må det kontrolleres at disse er koblet til brukt på riktig måte. Bruk av et kan redusere faremomentene i forbind med støv.
d) Verktøyet er beregnet for profesjonelt bruk.
e) Det må kun brukes, vedlikeholdes og repareres av trent personell. Person må informeres om spesielle farer so kan oppstå.

5.3 Riktig oppstilt og organisert arbeidsplass

tar

kan Sørg for god belysning på arbeidsg/ellenplassen.

b) Sørg for at arbeidsplassen er godt luft men Arbeidsplasser med dårlig ventilasjon bruks kært føre til helseskader på grunn av og støvbelastning.
c) Hold god orden på arbeidsplassen og hold arbeidsomgivelsene fri for en gjenstander som du kan skade deg på gjelorden på arbeidsplassen kan føre til medlkker.
du) Oppbevar støvsugere som ikke brukes, utenfor barns rekkevidde. Ikke la ikks apparatet brukes av personer som ikke er fortrolig med dette eller ikke har le disse anvisningene. Maskiner er farlige när de brukes av en person eller personstyr med psykiske eller sensoriske handikap.
elre) Hold barn og andre personer på sikke og avstand mens apparatet brukes. Hvis du blir forstyrret under arbeidet, kan du mist kontrollen over apparatet.
gf) Bruk ikke maskinen i eksplosjonsfarlige omgivelser hvor det befinner seg og bliennbare flytende stoffer, gasser eller støvastøng. Elektroverktøy lager gnister som kan else antenne støv eller damper.
g) Ikke la andre personer berøre apparat eller skjøteledning.
h) Unngå unormal kroppsposisjon. Sørg for at du står støtt og behold alltid balan llet Bruk sko som ikke sklir.
j) Hold alltid ledningene og sugeslangen bakover når du arbeider. Dette reduserer risikoen for snubling mens du arbeider.

k) Bruk aldri løftekran til å flytte a
l) Pass på at apparatet er slått av setter støpselet i stikkontakten.

5.4 Generelle sikkerhetstiltak

a) Bruk riktig apparat. Ikke bruk app til formål som det ikke er beregn men kun til tiltenkte bruksområder. Apparatet skal være i forskriftsmess stand ved bruk.

b) La apparatet aldri stå uten tilsyn.

c) Ta hensyn til påvirkning fra omgiv Ikke benytt apparatet på steder hv er brann- eller eksplosjonsfare.

d) Beskytt apparatet mot frost.

e) FORSIKTIG - Apparater som ikke må oppbevares trygt. Når apparatet ik i bruk, skal det oppbevares på et innelåst og utenfor rekkevidde for ba

f) FORSIKTIG - Ta alltid ut ledningen apparatet ikke er i bruk (i pauser) service, vedlikehold og bytte av filt

h) Kontroller om det er feil på appa og tilbehøret. Før videre bruk må anordninger eller lett skadde deler kontrolleres for å sikre at apparate i forsvarlig stand og fungerer forsk messig. Sjekk at de bevegelige del fungerer feilfritt og at de ikke sitt eller er skadet. Alle delene må variktig montert og oppfylle alle betingelser for å sikre at apparatet fungerer Verneutstyr med feil må repareres byttes på fagmessig måte av et anerkjent fagverksted dersom ikke annet er i denne bruksanvisningen.

i) Kontroller at filteret sitter som det Kontroller at filteret ikke er skadet

j) Maskinen må kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik oppretthold maskinens sikkerhet.

k) Dra ut støpselet fra stikkontakten før du foretar maskininnstillinger, bytter tilleggsutstyr eller legger bort maski Disse tiltakene forhindrer en utilsiktet starting av maskinen.

l) Bruk apparatet, tilbehør, verktøy osv. som er i samsvar med disse instruksene og dermed påkrevd for

paratænne spesielle apparattypen. Ta hensyn før tiluarbeidsforholdene og arbeidet som skal utføres. Brukes apparater på andre områder enn tiltenkte bruksområder, kan dette føre til farlige situasjoner.

m) Innretningen som begrenser vannet for, standen, skal rengjøres regelmessig med en børste og undersøkes med hensyn til tegn på skader ifølge anvisningene.

5.5 Mekanisk elsehe.

on) deflg instruksjonene angående stell og vedlikehold.

b) Stell maskinen med omhu. Kontroller of brukesvegelige maskindeler fungerer feilfritt tke og ikke klemmes fast, og om deler tört etedbrukket eller skadet, slik at dette rn. innvirker på maskinens funksjon. La nåskadede deler repareres før maskin no , føbrukes. Mange ulykker er et resultat av er. dårlig vedlikeholdte elektroverktøy.

ra5e6 Elektrisk

verne-

nøye

et er

rifts-

ene a) Maskinens støpsel må passe i fast stikkontakten. Støpselet må ikke forandres på noen som helst måte. Br ikke adapterkontakt på maskiner som e feilfritt. jordet. Uendrede stikkontakter og egnede eller stikkontakter minsker risikoen for elektrisk støt.

b) Unngå kroppskontakt med jordete overflater som rør, radiatorer, komfyrer eller kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet.

c) Hold maskinen unna regn og fuktighet. Risikoen for et elektrisk støt øker ved inntrenging av vann i et elektroverktøy.

e) Sjekk at apparatet og tilbehøret er i forskriftsmessig god stand. Ikke bruk apparatet og tilbehøret hvis det er

g) Skadde brytere må skiftes ut på Motek-senter. Bruk aldri et apparat bryteren ikke lar seg skru av og/

h) Apparatet må kun repareres av el (Motek-service) for å sikre at det brukt originalreservedeler. I motsatt kan det oppstå ulykker for brukere

i) Bruk ikke ledningen til å bære må henge den opp eller til å dra stø ut av stikkontakten. Hold ledningen varme, olje, skarpe kanter eller ma deler som beveger seg. Skadede e sammenviklede ledninger øker risikoen elektriske støt.

j) Bruk kun skjøteledning som også er godkjent for utendørs bruk når du arbeider med et elektroverktøy utendørs. Bruken av en skjøteledning er egnet til utendørs bruk minsker for et elektrisk støt.

k) Ved strømbrudd: Slå av apparatet, ut støpselet.

I) Unngå skjøteledning med forgreningskontakt og samtidig bruk av flere apparater.

q) Bruk aldri apparatet når det er vått eller skittent. Støv, især av ledende materialer, eller fuktighet på appara overflate gjør at det er vanskelig det, og under ugunstige forhold ka føre til elektrisk støt. Ikke minst h ofte bearbeider ledende materialer, skitne apparater med jevne mellom kontrolleres av Motek service-senter.

eller 5.7 Oppsugd materiale

a) Helsefarlige, brennbare og/eller eksplosive støvpartikler skal ikke suges opp (f.eks. magnesium- eller aluminiumsstøv).

(1) Apparatet egner seg til oppsuging av tørt, ektriker ikke brennbart støv.

g) Ikke sug opp gjenstander som kan skjære gjennom støvposen og forårsake trekk skader (for eksempel spisse eller skarpe gjenstander)

5.8 Termisk

5.9 Personlig verneutstyr

å a) hilde Brukeren og personer i umiddelbar n det nærhet må alltid bruke vernebriller, vis du hjelm, hørselvern, arbeidshansker og bør vernesko når apparatet er i bruk. om B) Bruk verneklær ved arbeid med mineralsk boreslam og unngå å få slar væske- på huden (pH > 9 etsende).

6 Ta maskinen i bruk

FORSIKTIG

Spenningen må stemme overens med som er oppgitt på typeskiltet. Sjekk apparatet ikke er tilkoblet strøm.

FARE

Apparatet skal bare kobles til strømki som er jordet på riktig måte.

FORSIKTIG

Sørg alltid for at støvsugeren står stå sette på hjulbremsene.

FORSIKTIG

6.1 Bruk av skjøteledning og generat eller transformator

Se kapittelet "Beskrivelse / Bruk av sk ledning".

6.2 Ta apparatet i bruk

1. Åpne de to läseklemmene.
2. Løft bort sugehodet fra beholderen.
3. Ta ut tilbehøret fra beholderen og forpakningen.

INFORMASJON Når du skal suge o støv, legger du filterposen i beholde det er beskrevet i instruksjonene.

1. Sett fast sugehodet på beholderen.
2. Stengdetolåseklemmene.
3. Kontroller at sugehodet er riktig montert festet.
4. Koble på støvsugerslangen til apparatet.

det

at6.2.1 Innlegging av filterpose for oppsuging av tørre støvtyper 2

1. Åpne de to läseklemmene.
2. Løft bort sugehodet fra beholderen.
3. Settdennyefilterposenibeholde
4. Trykk fast filterposekoblingen på slangeuttaket med et kraftig trykk.
5. Sett fast sugehodet på beholderen.
6. Stengdetolåseklemmene.
7. Kontroller at sugehodet er riktig montert festet.
   er. skelder på støvsugerslangen til apparat
   no

6.3 Transport

prFARE

Apparatet må bare fraktes når det er slå øhelt av.

I nødsfall (f.eks. filterbrudd) skal mas slås av, kobles fra strømnettet og kontrolleres av fagfolk før den tas i igjen.

7.1 Slå på

1. Koble til ledningen.

2. Kontroller at filterrenseren ikke er aktivert (skyvebryteren skal stå i nedre posisjon).

3. Trykk på av/på-bryteren.

4. Hold for slangen eller slangeinnsatsen 5-10 sekunder.
   Foldefilteret rengjøres automatisk med luftstøt (pulserende lyd).

7.3 Deaktivere filterrenseren

Pass på at filterrenseren er deaktivert bryteren skal stå i øvre posisjon) när bruke fugedysen eller hvis du skal sug mest vann.

7.4 Suging av tørt støv

INFORMASJON

Før du suger opp tørt støv og særlig støv, må du kontrollere at det er lagt filterpose/støvpose i beholderen (Hilti-tilbeh

Posen gjør det lett å ta bort det op materialet og holder beholderen ren.

no

FORSIKTIG

Det oppsugde materialet må håndteres gjeldende nasjonale forskrifter.

INFORMASJON

Bruk alltid et foldefilter ved oppsuging støv.

Sørg for at foldefilteret ikke er fuktig tidligere oppsuging av våte materialer fø starter med å suge opp tørt støv. Der foldefilteret er fuktig, setter støvet seg fast på filteret. Før tørr støvsuging må filteret vaskes og tørkes, eller byttes utørt filter.

1. Trekk slangen og koblingen av verktøyet/munnstykket.

2. Foreta en full rengjøring.

7.4.1 Bytte filter for tørt støv 4

FORSIKTIG

Det oppsugde materialet må håndteres gjeldende nasjonale forskrifter.

1. Løsne forsiktig filterposekoblingen fra holderen.
2. Steng filterposekoblingen med luken.
3. Rengjør beholderen med en fille eller en vannslange.
4. Sett i ny filterpose i beholderen.
5. Trykk fast filterposekoblingen på slang uttaket med et kraftig trykk.

7.5caOppsuging av væske

INFORMASJON

Bruk alltid et foldefilter ved oppsuging av væske (se Stell og vedlikehold).

(skyveFa filterposen/støvposen ut av beholderen.

dg. skahrtroller at elektrodene/flottørene for e opnvåovervåkning er rene og at de bevege seg lett. Rengjør dem om nødvendig me en børste.

1. Deaktiver den automatiske filterrensingen.

Brøk eom mulig et eget foldefilter ved oppsiv våte materialer.

psNåde det maksimale væskevolumet er nådd, s apparatet av automatisk.

ADVARSEL

1. Tøm beholderen og rengjør den med en av tørt vannslange, rengjør elektrodene med en børste og tørk flottøren og filteret som angitt tidligere ved å tørke av med hån etter
   r 2. du Oppbevar støvsugerens lokk atskilt som fra beholderen slik at foldefilteret og raskt beholderen kan tørke.

folde-

7.6 Etter utført arbeid med et

1. Slå av apparatet.
2. Trekk støpselet ut av kontakten.
3. Rull sammen skjøteledningen og heng dei på kabelkroken.
4. Tøm beholderen og rengjør maskinen ved å tørke av med en fuktig klut.
5. Rull sammen slangen.
6. Sett bort apparatet på en tørr plass de ingen uvedkommende kan få tak i det.

7.7 Tømming av beholderen

7.7.1 Tømming av tørt støv

FARE

Pass på at ingen gjenstander som du ka skade deg på, har skåret seg gjennom posen.

INFORMASJON

Før du tømmer beholderen for tørt støv, anbefaler vi at du foretar en total rengjøring av filteret. Dette øker filterets levetid betydelig.

7.7.1.1 Før tømming av beholderen må følgende gjøres:

1. Sett på hjulbremsene.
2. Trekk støpselet ut av kontakten.
3. Åpne de to låseklemmene.
4. Løft bort sugehodet fra beholderen, det på et jevnt underlag.

7.7.1.2 Etter tømming av beholderen følgende gjøres:

FORSIKTIG

1. Sett lokket på beholderen, og fest de to låseklemmene.
2. Fest slangen i slangeuttaket.

7.7.2 Tømming av væske

FORSIKTIG

Det oppsugde materialet må håndteres gjeldende nasjonale forskrifter.

7.7.2.1 Tømming av væske 6

FORSIKTIG

Ikke trå på nedre del av trallen. Hvis beholderen plutselig vipper bakover, kan det føre til skader.

ogFORSIKTIG

1. Pass på at støvsugeren står støtt, og s på hjulbremsene.
   ler². Ta bort støvsugerslangen fra slangeuttaket.
2. Fjern verktøyene fra tilbehørsholderen.
   det F∅RSIKTIG Ikke hold på trallen de no beholderen kan slå mot.
   Ta tak i håndtaket for tømming av beholderen og hell det oppsugde materialet ut av beholderen.
3. Rengjør kanten på beholderen, slange- ettertaket og slangemuffen med en fille.

7.7.2.2 Tømming av væske

Bruk uttaksslangen til å tømme ut skittent på et egnet sted.

8 Service og vedlikehold

8.1 Rengjøre foldefilteret (full rengjøring

INFORMASJON

Under rengjøringen skal ikke foldefilteret slås mot harde gjenstander eller bearbeides med harde eller skarpe gjenstander. Det forkorter holdbarheten til foldefilteret.

INFORMASJON

Foldefilteret må ikke rengjøres med en trykkluftrenser. Dette kan føre til revner i filte

INFORMASJON

Foldefilteret er en slitedel. Filteret må byttes ut minst en gang i halvåret. Dersom a brukes ofte, må filteret byttes ut oftere.

Apparatet har en filterrenser som effektivt renser foldefilteret for støv.

1. Koble til ledningen.
2. Kontroller at filterrenseren ikke er akitvert (skyvebryteren skal stå i nedre posisjon).
3. Trykk på av/på-bryteren.
4. Hold for slangen eller slangeinnsatsen i 5-10 sekunder.
5. Foldefilteret rengjøres automatisk med et luftstøt (pulserende lyd).
   INFORMASJON Foldefilteret kan også materiengjøres med vann (ikke høytrykksspyling) og klut.
   Dersom ikke foldefilteret rengjøres ordentlig kan mineralstøv feste seg og
   apparatet pavirke støvsugerens effekt negativt. Det forkorter holdbarheten til foldefilteret.

8.2 Bytte av foldefilter/utblåsningsfilter FORSIKTIG Ikke bruk apparatet uten foldefilter.

8.2.1 Demontering av foldefilteret 7

1. Trekk støpselet ut av kontakten.
2. Åpne filterdekselet
3. Ta foldefilteret forsiktig ut av holder

8.2.2 Montere foldefilteret

1. Rengjør filtertetningen med en klut.
2. Sett i det nye foldefilteret.
3. Lukk filterdekselet.

8.3 Åpne apparatet for testing

1. Sett på hjulbremsene.
2. Trekk støpselet ut av kontakten.
3. Åpne de to låseklemmene.
4. Løft bort sugehodet fra beholderen, det på et jevnt underlag.

8.4 Kontroll av de antistatiske bøylen

Kontroller at de antistatiske bøylene ikke skader og la Motek-service bytte dem behov.

8.5 Kontroll av nivåovervåkningen

FORSIKTIG

Kontroller om utkoblingskontaktene er tilsmusset, og rengjør eventuelt med en

Kontroller om det er lett å bevege flo koblingen.

8.6 Lukke apparatet

FORSIKTIG

1. Kontroller tetningene ved sugehodet tilsmussing, og rengjøreventuelt disse en klut.
2. Sett fast sugehodet på beholderen.
3. Steng de to låseklemmene.
4. Koble til ledningen.

8.7 Vedlikehold av apparatet

FORSIKTIG

Trekk støpslet ut av kontakten.

Ikke bruk apparatet når ventilasjonsåpningene er tette! Bruk en tørr børste for å rengjøre dem forsiktig. Bruk en klut og rengjør utsiden av verktøyet jevnlig. Bruk ikke spray, høytrykksspyler, damprengjøringssystemer eller rennende vann til rengjøring! Dette kan utover den elektriske sikkerheten til apparatet. Sørg alltid for at grepsdelene er uten olje eller fett. Ikke bruk rengjøringsmidler som inneholder silikon.

Ved vedlikehold rengjøring må apparatet behandles slik at det ikke oppstår fare for vedlikeholdspersonalet eller andre personer. Bruk filtrert tvungen ventilasjon. Bruk verneutstyr. Rengjør vedlikeholdsområdet slik at farlige stoffer ikke havner i miljøet.

Før du fjerner apparatet fra et område som er belastet med farlige stoffer, må du suge ren utsiden av apparatet, tørke det rent eller og sett pakke det inn i tett emballasje. Unngå å spre avsetninger av farlig støv rundt omkring. Ved vedlikeholds- og reparasjonsarbeid må all e forårensede deler som ikke kan rengjøres på en har tilfredsstillende måte, pakkes i tette posei ved behandles i tråd med gjeldende forskrifter for avfallshåndtering.

Minst en gang i året må Motek-service elle kvalifisert person foreta en støvteknisk kontrol blant annet med hensyn til skader på filterer apparatet er lufttett og at kontrollanordningen forgæer som de skal.

8.8 Vedlikehold

ADVARSEL

Elektriske deler på apparatet må kun repareres av fagfolk.

Sjeld skader skader på alle eksterne deler av apparatet jevnlig og kontrollér at betjeningselementene fungerer feilfritt. Ikke bruk apparatet hvis deler av det er ødelagt, eller hvis betjeningselementene ikke fungerer feilfritt. La et Motek servicesenter foreta reparasjonen.

8.9 Kontroll etter stell og vedlikeholdsarbeid

Etter stell og vedlikehold må du kontrollere at det er montert riktig og fungerer som det Gjør en funksjonstest.

9 Feilsøking

Feil	Mulig årsak	Løsning
Ingen/dårlig sugeeffekt.	Filterposen/støvposen er full.	Skift filterpose/støvpose.Se kapittel: 7.4.1 Bytte filter for tørt støv 4
	Det er ikke satt inn foldefilter.	Sett inn foldefilter.
	Foldefilteret er veldig skittent.	Rengjør skikkelig eller skift eventuelt foldefilter.Se kapittel: 8.1 Rengjøre foldefilteret (full rengjøring)Se kapittel: 8.2 Bytte av foldefilter/utblåsningsfilter
	Slangen, støvsugeren eller støvhetten på elektroverktøyet er tett.	Rengjør slangen og støvhetten.
	Tetning/eholderkant mellom støvsugeroverdel og beholder er skitten/defekt.	Rengjør tetningen med en skift tetningen.
	Hull i slangen.	Sett på ny slange.
	Pakningen på filterlokket er defekt.	La et Motek servicesenter foreta reparasjonen.
	Uttaksslangen lekker. Sørg for at uttaksslangen sitter riktig.
Støv blåser ut av apparatet.	Foldefilteret er ikke ordentlig monter foldefilteret på nytt. montert.
	Foldefilteret er skadet. Sett i et nytt foldefilter.
	Filterpakningen er skadet. Sett i et nytt foldefilter.
	Sugehodet er ikke ordentlig montert.	Monter sugehodet riktig.Se kapittel: 6.2 Ta apparatet i bruk
Apparatet slås uventet av/på eller utladning av statisk energi skjer via brukeren.	Statisk elektrisitet ledes ikke bort. Apparatet er ikke tilkohedistatisk slange.jordet uttak.
	De antistatiske bøylene er skadet.	La Motek-service skifte de antistatiske bøylene.Koble apparatet til en jordet stikkontakt.
Apparatet starter ikke etter at beholderen er tømt.	Skitt.	Slå av apparatet, og slå det på igjen etter fem sekunder.Rengjør flottører, elektroder og mellomrom.Kontroller at alle elementene går lett.
Motoren går ikke. Sikringen er gått. Sett i sikringen. Om den går igjen, sjekk årsaken til dette.
Motoren går ikke.	Beholderen er full.	Slå av apparatet. Tøm beholderen.Se kapittel: 7.7.1 Tømming av tørt støv
Spenningsvariasjoner For høy impedans i spennings-tilførselen.		Bruk en egnet skjøteledning (se kapittelet Beskrivelse).

10 Avhending

De fleste Hilti-verktøy og -apparater er laget av resirkulerbare materialer. En forutsetning for resirkulering er at delene tas fra hverandre. Norge har en ordning for å ta apparater tilbake for resirkulering. Trenger du mer informasjon, kontakt Motek.

Kun for EU-land

Kast aldri elektroverktøy i husholdningsavfall!

I henhold til EU-direktiv om kasserte elektriske og elektroniske produkter og iverksetting i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

Fjerning av boreslam

Fra et miljøsynspunkt er det problematisk å føre boreslam i vannveiene eller i avløpssystem uten egnet forbehandling. Ta kontakt med lokale myndigheter om gjeldende forskrifter. Vi anbefaler følgende behandling:

1. Samle opp boreslammet (for eksempel med våtsuger)
2. La boreslammet skilles ut som bunnfall og lever den faste delen på et avfallsdeponi. (Flokkuleringsmiddel kan påskynde utskillingsprosessen)
3. Før det gjenværende vannet (basisk, pH-verdi > 7) ledes inn i avløpssystemet, nå det nøytraliseres ved å blande inn surt nøytraliseringsmiddel eller ved å fortynne med vann.

11 Produsentgaranti for apparater

Motek garanterer levering av et apparat som er fritt for material- eller fabrikasj i et år fra fakturadato. Garantien gjelder under forutsetning av at apparatet er korrekt benyttet og vedlikeholdt i henhold til bruksanvisningen og at det kun brukes originalt Hilti forbruksmateriale, tilbehør og deler med apparatet.

Denne garantien omfatter gratis reparasjon eller utskiftning av defekte deler i hele apparatets levetid. Defekter som skyldes

naturlig slitasje på apparatet faller ikke inn nøfæler garantibestemmelsene.

Så fremt ikke nasjonale forskrifter tilsier r annet, er ytterligere krav utelukket. Motek garanterer ikke under noen omstendighet for direkte, indirekte skader, følgeskader, tap eller kostnader i forbindelse med bruken av apparatet eller uriktig bruk av apparatet, uavhengig av årsak. Indirekte løfter om apparatets bruksmuligheter

ligger ettertrykkelig utenfor garantiens bestemmelser.

Reparasjoner eller endringer skal kun utføres av Moteks servicesentra.

Dette er Moteks garantiforpliktelse. Denne er overordnet tidligere og samtidige forpliktelser, det være seg skriftlige eller muntlige.

12 EF-samsvarserklæring (original)

Betegnelse:	Støvsuger for våt /tørrsuging
Typebetegnelse: VC 60-U
Generasjon: 01
Produksjonsår:	2007

Vi erklærer herved at dette produktet overholder følgende normer og retningslin 2006/42/EF, 2004/108/EF, 2011/65/EU, EN 60335-1, EN 60335-2-69, EN ISO

Hilti Corporation, Feldkircherstrasse 100, FL-9494 Schaan

falsl lcai

Teknisk dokumentasjon hos:
