GEBRUIKSAANWIJZING VC 60U HILTI

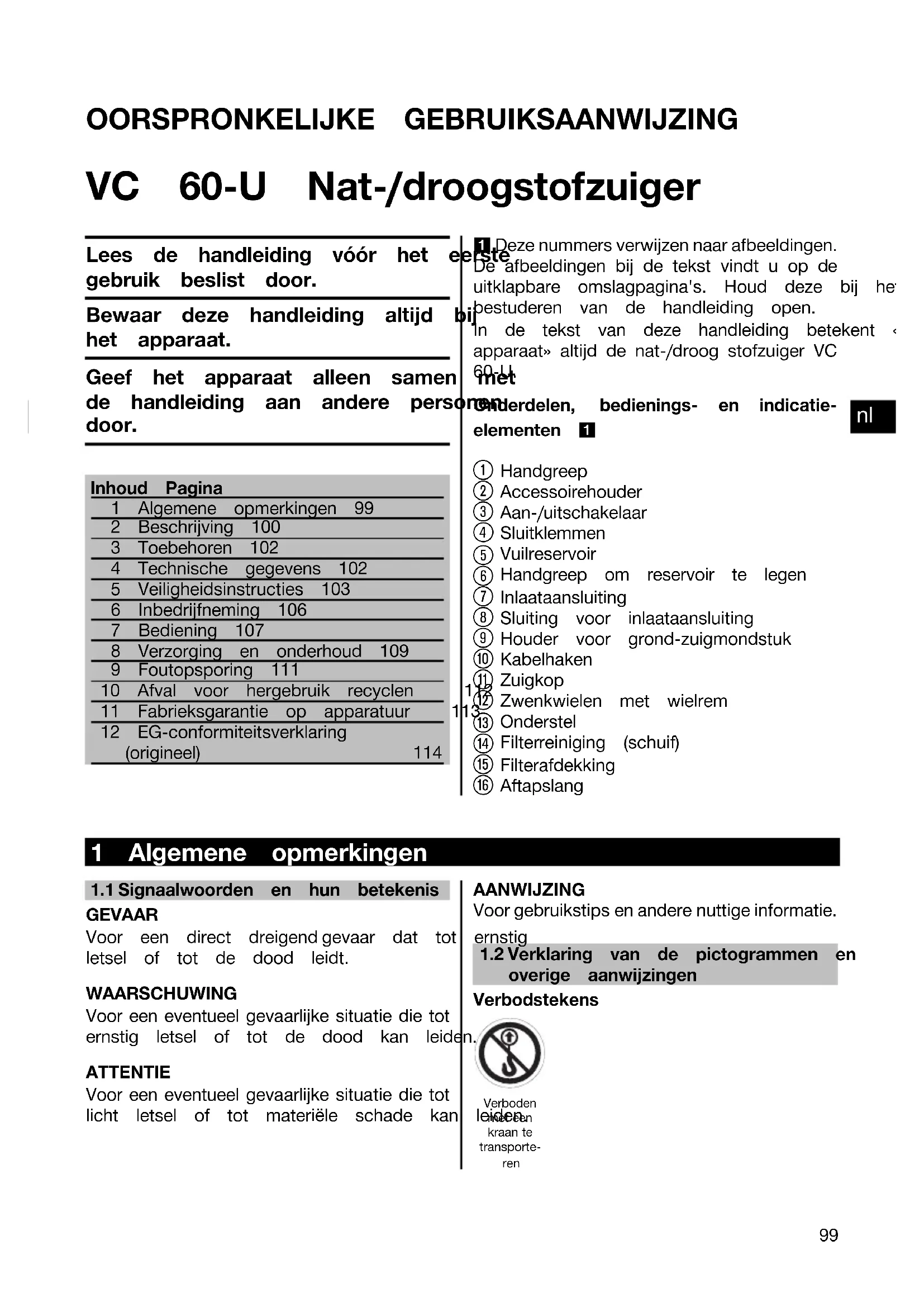

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02OORSPRONKELIJKE GEBRUIKSAANWIJZING VC 60‑U Nat‑/droogstofzuiger Lees de handleiding vóór het eerstegebruik beslist door.Bewaar deze handleiding altijd bijhet apparaat.Geef het apparaat alleen samen metde handleiding aan andere personendoor.Inhoud Pagina1 Algemene opmerkingen 992 Beschrijving 1003 Toebehoren 1024 Technische gegevens 1025 Veiligheidsinstructies 1036 Inbedrijfneming 1067 Bediening 1078 Verzorging en onderhoud 1099 Foutopsporing 11110 Afval voor hergebruik recyclen 11211 Fabrieksgarantie op apparatuur 11312 EG-conformiteitsverklaring(origineel) 114 1 Deze nummers verwijzen naar afbeeldingen. De afbeeldingen bij de tekst vindt u op de uitklapbare omslagpagina's. Houd deze bij hetbestuderen van de handleiding open.In de tekst van deze handleiding betekent «het apparaat» altijd de nat-/droog stofzuiger VC 60-U.Onderdelen, bedienings- en indicatie-elementen 1 Handgreep Accessoirehouder Aan-/uitschakelaar Sluitklemmen Vuilreservoir Handgreep om reservoir te legen Inlaataansluiting Sluiting voor inlaataansluiting Houder voor grond-zuigmondstuk Kabelhaken Zuigkop Zwenkwielen met wielrem Onderstel Filterreiniging (schuif) Filterafdekking Aftapslang 1 Algemene opmerkingen 1.1 Signaalwoorden en hun betekenisGEVAARVoor een direct dreigend gevaar dat tot ernstigletsel of tot de dood leidt.WAARSCHUWING Voor een eventueel gevaarlijke situatie die tot ernstig letsel of tot de dood kan leiden.ATTENTIE Voor een eventueel gevaarlijke situatie die tot licht letsel of tot materiële schade kan leiden.AANWIJZING Voor gebruikstips en andere nuttige informatie.

1.2 Verklaring van de pictogrammen enoverige aanwijzingenVerbodstekensVerbodenmet eenkraan tetransporte-

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02Waarschuwingstekens Waarschu- wing voor algemeen gevaar Waarschu- wing voor bijtende stoffen Waarschu- wing voor gevaarlijke elektrische spanning Waarschu- wing voor explosieve stoffen Gebodstekens Bescher- mende kleding dragen Veiligheids- bril dragen Werkhand- schoenen dragen Helm dragen Gehoorbe- scherming dragen Werkschoe- nen dragen Symbolen Handleiding vóór gebruik lezen Afval voor hergebruik recyclen Plaats van de identificatiegegevens op het apparaat Het type en het seriekenmerk staan op het typeplaatje van uw apparaat. Neem deze ge- gevens over in uw handleiding en geef ze altijd door wanneer u onze vertegenwoordiging of ons servicestation om informatie vraagt. Type: Generatie: 01 Serienr.: 2 Beschrijving

2.1 Gebruik volgens de voorschriften

De VC 60‑U is een universele industriële stofzuiger die droog stof effectief verwijdert. Hij is zowel voor "droge" als "natte" toepassingen geschikt. Het apparaat is geschikt om mineraal boorslib van natte werkzaamheden met Hilti diamantboor- kronen resp. Hilti diamantzagen en grote hoeveelheden droog mineraal stof afkomstig van Hilti diamantslijpmachines, haakse slijpmachines, boorhamers en droge boorkronen op te zuigen. Verder kan het apparaat worden gebruikt om vloeistoffen op te zuigen. Het apparaat is geschikt voor het op-/afzuigen van droog, niet brandbare stoffen en vloeistoffen. Het apparaat mag niet worden gebruikt voor het opzuigen van explosiegevaarlijke stoffen, gloeiend of brandend resp. brandbaar en agressief stof (bijvoorbeeld magnesium‑aluminiumstof enz.) en vloeistoffen (bijvoorbeeld benzine, oplosmiddelen, zuren, koel- en smeermiddelen enz.). Het apparaat mag niet liggend worden gebruikt. Het apparaat mag inclusief accessoires en vuil maximaal 100 kg wegen. Het apparaat niet gebruiken als opstapje. Het apparaat niet continu danwel in automatische of halfautomatische opstellingen gebruiken. WAARSCHUWING- Het personeel dat met het apparaat werkt moet voorafgaand aan de werk- zaamheden worden geïnformeerd over de bediening van het apparaat, de gevarendievanhetop te zuigen materiaal uitgaan en de veilige verwerking van het opgezogen materiaal. Gebruik onder water is verboden. WAARSCHUWING- Het opzuigen van gezondheidsschadelijke stoffen, waarvoor bijvoorbeeld een M‑of H‑stofzuiger noodzakelijk is en het opzuigen vanolie en vloeistoffenmet eentemperatuur hoger dan 60 °C is verboden. Ditapparaatmagnietwordengebruiktopmensenendieren. Gebruik ter voorkoming van elektrostatische oplading een antistatische zuigslang.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02Dit apparaat is geschikt voor professioneel gebruik, bijvoorbeeld in hotels, scholen, ziekenhuizen, fabrieken, winkels, kantoorgebouwen en verhuurbedrijven. De werkomgeving kan zijn: bouwplaatsen, werkplaatsen, renovaties, ombouw en nieuwbouw. Aanpassingen of veranderingen aan het apparaat zijn niet toegestaan. Neem de specificaties in de handleiding betreffende het gebruik, de verzorging en het onderhoud in acht. Gebruik ter voorkoming van letsel alleen originele Hilti toebehoren en apparaten. Het apparaat en de bijbehorende hulpmiddelen kunnen gevaar opleveren als ze door onge- schoolde personen onjuist of niet volgens de voorschriften worden gebruikt.

2.2 Inbegrepen bij de levering van de standaarduitrusting zijn:

1 Apparaat inclusief lamellenfilter en trolley 1 Zuigslang compleet met draaikoppe- ling, gereedschapsmof en conische adapter 1 Spletenzuiger 1 Filterzak 1 Accessoireset 1 Handleiding

2.3 Gebruik van verlengsnoeren

Gebruik alleen verlengsnoeren die voor de toepassing zijn toegestaan en een voldoende diameter hebben. Anders kan vermogensverlies van het apparaat en oververhitting van het snoer optreden. Controleer het verlengsnoer regelmatig op beschadigingen. U dient beschadigde verlengsnoeren te vervangen. Aanbevolen minimale diameters en maximale kabellengtes voor VC 60-U: Snoerdiameter 1,5 mm² 2,5 mm² Netspanning 110‑120 V 30 m 50 m Netspanning 220‑240 V 30 m 50 m Gebruik geen verlengsnoer met een draadkern van 1,25 mm², 2 mm² en 3,5 mm².

2.4 Verlengsnoer buiten

Gebruik buiten alleen voor dit doel goedgekeurde en overeenkomstig gekenmerkte verlengsnoe- ren.

2.5 Het gebruik van een generator of transformator

Dit apparaat kan met een generator of transformator van de bouwplaats worden aangedreven, wanneer aande volgende voorwaarden is voldaan: het afgegeven vermogen in watt isminstenshet dubbele van hetgeen op het typeplaatje van het apparaat staat aangegeven, de bedrijfsspanning dient altijd binnen de +5% en ‑15% ten opzichte van de nominale spanning te liggen en de frequentie moet 50 tot 60 Hz en mag nooit meer dan 65 Hz bedragen, en er dienteen automatische spanningsregelaar met aanloopversterking voorhanden te zijn. Gebruik naast de generator/transformator in geen geval gelijktijdig andere apparaten. Het in- en uitschakelen van andereapparaten kan onderspannings- en/of overspanningspieken veroorzaken, waardoor het apparaat beschadigd kan raken.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 023Toebehoren Vervangingsonderdelen, gereedschap en accessoires zijn via de gebruikelijke Hilti- adressen verkrijgbaar. Omschrijving Beschrijving Filterzak Lamellenfilter Zuigslang compleet met draaikoppeling, ge- reedschapsmof en conische adapter ∅36mm,5mlang Accessoireset 1 bocht, 2 verlengbuizen, 1 vloermondstuk met lamellen en 1 set borstels Slangkoppelingen Conische adapter 4 Technische gegevens Technische wijzigingen voorbehouden! Nomi- nale span- ning 110 V 110 V 120 V 220 V 230 V 230 V 240 V Nominaal ingangs- vermo- gen

1.100 W 950 W 1.200 W 1.200 W 2.200 W 2.400 W 1.200 W

Apparaat- en toepassingsinformatie Isolatieklasse Isolatieklasse I Veiligheidsklasse IP X4 spatwaterbeschermd Netfrequentie 50…60 Hz Gewicht conform EPTA-procedure 01/2003 31 kg Afmetingen (L x B x H) 680 mm x 520 mm x 1.000 mm Netstroomkabel (lengte) 10 m Netstroomkabel (type) H07RN‑F 3x1,5mm² Max. volumestroom (lucht) 2x56 l/s Max. onderdruk 0,235 bar (CH: 0,208 bar) Inhoud reservoir 72 l Inhoud filterzak 29 l Nuttig vloeistofvolume 56 l Zuigslangdiameter (draaimof aan stofzuiger; gereedschapsmof aan apparaat) Lengte 5 m: 36 mm Luchttemperatuur -20…+40 °C

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02Geluids- en trillingsinformatie (gemeten volgens EN 60335-2-69): Typisch A-gekwalificeerd geluidsemissieni- veau 74 dB (A) Onzekerheid voor het genoemde geluidsni- veau 2,5 dB (A) Triaxiale trillingswaarden (vibratievectorsom) < 2,5 m/s² Onzekerheid (K) is geïntegreerd in de trillingswaarde 5 Veiligheidsinstructies

5.1 Essentiële veiligheidsnotities

a) Naast de technische veiligheidsinstruc- ties in de afzonderlijke hoofdstukken van deze handleiding moeten de volgende bepalingen altijd strikt worden opgevolgd. b) Lees alle instructies! Wanneer u de vol- gende instructies niet opvolgt, kan dit leiden tot een elektrische schok, brand en/of ernstig letsel. c) Bij gebruik van het apparaat in combina- tie met een elektrisch gereedschap moet voor het gebruik de handleiding van het elektrisch gereedschap worden doorge- lezenenmoetenalleaanwijzingeninacht worden genomen.

5.2 Eisen aan de gebruiker

a) Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het apparaat. Gebruik het apparaat niet wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van het apparaat kan tot ernstig letsel leiden. b) Draag een persoonlijke beschermende uitrusting en altijd een veiligheidsbril. Het dragen van een persoonlijke beschermende uitrusting, zoals een stofmasker, slipvaste werkschoenen, een veiligheidshelm of ge- hoorbescherming, afhankelijk van de aard en het gebruik van het elektrische gereed- schap, vermindert het risico op letsel. c) Wanneer stofafzuig- of stofopvangvoor- zieningen kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuigsysteem kan de gevaren door stof beperken. d) Het apparaat is bestemd voor professio- nele gebruikers. e) Het apparaat mag alleen door bevoegd, geïnstrueerd personeel bediend, onder- houden en gerepareerd worden. Dit per- soneel moet speciaal op de hoogte zijn gesteld van de mogelijke gevaren.

5.3 Correcte inrichting van de

werkomgeving a) Zorg voor een goede verlichting van het werkgebied. b) Zorg voor een goede ventilatie van de werkruimte. Slecht geventileerde werkruimtes kunnen als gevolg van stofbelasting schadelijk zijn voor de gezondheid. c) Houd de werkomgeving vrij van voorwer- pen waaraan u zich kunt verwonden. On- geordendheid in uw werkgebied kan leiden tot ongevallen. d) Bewaar niet-gebruikte elektrische appa- raten buiten bereik van kinderen. Laat het apparaat niet gebruiken door perso- nen die er niet mee vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Apparaten zijn gevaarlijk als deze door on- ervaren personenof personen met beperkte fysieke, zintuiglijke of geestelijke capacitei- tenwordengebruikt. e) Houd kinderen en andere personen tij- dens het gebruik van het apparaat uit de

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02buurt. Wanneer u wordt afgeleid, kunt u de controle over het apparaat verliezen. f) Werk niet met het gereedschap in een explosieve omgeving waarin zich brand- bare vloeistoffen, gassen of stof bevin- den. Elektrische gereedschappen veroor- zakenvonkendiehetstofofdedampentot ontsteking kunnen brengen. g) Zorg ervoor dat andere personen het ap- paraat of het verlengsnoer niet aanraken. h) Neem geen ongewone lichaamshouding aan. Zorg ervoor dat u stevig staat en altijd in evenwicht bent.

i) Draag niet-slippend schoeisel.

j) Leidt het net- en het verlengsnoer en de stofzuigerslang tijdens het werk altijd naar achteren van het apparaat weg. Dit vermindert het risico om tijdens de werk- zaamheden te vallen. k) Verplaats het apparaat niet met een kraan. l) Controleer of het apparaat is uitgescha- keld voordat u de stekker in het stopcon- tact steekt.

5.4 Algemene veiligheidsmaatregelen

a) Gebruik hetapparaatop de juiste manier. Gebruik het apparaat niet voor doelein- den waarvoor het niet bestemd is, maar alleen op de juiste wijze en in correcte toestand. b) Laat het apparaat nooit onbeheerd ach- ter. c) Houd rekening met omgevingsinvloeden. Gebruik het apparaat niet wanneer er kans op brand en explosie bestaat. d) Het apparaat moet tegen vorst worden beschermd. e) VOORZICHTIG - Bewaar ongebruikte ap- paraten op een veilige plaats. Apparaten die niet worden gebruikt, dienen op een droge, hoog gelegen of afgesloten plaats, buiten bereik van kinderen, bewaard te wor- den. f) VOORZICHTIG - Verwijder, als het appa- raat niet wordt gebruikt (tijdens pauzes), voor onderhoud en reparatie en het ver- vangen van filters altijd de stekker uit het stopcontact. g) Schakel het apparaat uit voordat u het verplaatst. h) Controleer het apparaat en de toebeho- ren op eventuele beschadigingen. Voor verder gebruik dient zorgvuldig te wor- den nagegaan of de veiligheidsvoorzie- ningen of licht beschadigde delen cor- rect en volgens de voorschriften functi- oneren. Controleer of de bewegende de- len foutloos functioneren en niet klem- men en of er delen beschadigd zijn. Alle delen moeten correct gemonteerd zijn en aan alle voorwaarden voldoen om het optimaal functioneren van het apparaat te garanderen. Beschadigde veiligheids- inrichtingen en onderdelen dienen, tenzij anders in de handleiding is aangegeven, op vakkundige wijze door een erkende vakwerkplaats gerepareerd of vervangen te worden.

i) Controleer of het filter correct gemon-

teerd is. Controleer of het filter onbe- schadigd is. j) Laat het gereedschap alleen repareren door gekwalificeerd en vakkundig perso- neel en alleen met originele vervangings- onderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het gereedschap in stand blijft. k) Trek de stekker uit het stopcontact voor- dat u het gereedschap instelt, toebeho- ren wisselt of het gereedschap weglegt. Deze voorzorgsmaatregel voorkomt onbe- doeld starten van het gereedschap. l) Gebruik apparaat, toebehoren, inzetgereedschappen en dergelijke volgens deze aanwijzingen en zoals voor dit speciale apparaat is voorgeschreven. Let daarbij op de arbeidsomstandighe- den en de uit te voeren werkzaamheden. Het gebruik van apparaten voor andere dan de voorziene toepassingen kan tot gevaarlijke situaties leiden. m) De waterniveaubegrenzingsinrichting moet overeenkomstig de aanwijzingen regelmatig met een borstel worden gereinigd en op beschadigingen worden gecontroleerd.

a) Neem de instructies voor de verzorging en het onderhoud in acht.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02b) Ga zorgvuldig met het gereedschap om. Controleer of bewegende delen van het gereedschap correct functioneren en niet vastklemmen en of onderdelen gebroken of zodanig beschadigd zijn dat de werking van het gereedschap nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u het gereedschap gebruikt. Veel ongevallen hebben hun oorzaak in slecht onderhouden elektrische gereedschappen.

a) De aansluitstekker van het gereedschap moet in het stopcontact passen. De stek- ker mag in geen geval worden veran- derd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschap- pen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok. b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanneer uw lichaam geaard is. c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van wa- ter in het elektrische gereedschap vergroot het risico van een elektrische schok. d) Controleer regelmatig het voedings- snoer van het apparaat, en laat dit in geval van beschadiging repareren in een Hilti-servicestation. Controleer de verlengsnoeren regelmatig en vervang deze wanneer ze beschadigd zijn. e) Controleer of de toestand van het appa- raat en de toebehoren voldoen aan de voorschriften. Gebruik het apparaat en de toebehoren niet als er beschadigin- gen zijn, het systeem niet compleet is of bedieningselementen niet goed te ge- bruiken zijn. f) Wordt het net- of het verlengsnoer tijdens de werkzaamheden beschadigd, dan mag u het niet aanraken. Haal de stekker uit het stopcontact. Beschadigde voedings- en verlengsnoeren houden het risico van een elektrische schok in. g) Beschadigde schakelaars moeten bij de Hilti-service vervangen worden. Gebruik geen apparaat waarvan de schakelaar niet in- en/of uitgeschakeld kan worden. h) Laat uw apparaat alleen repareren door een elektrotechnicus (Hilti-service), zo- dat er originele reserveonderdelen ge- bruikt worden. Anders kan er voor de gebruiker een ongeval ontstaan.

i) Gebruik de kabel niet voor een verkeerd

doel, om het gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapsdelen. Be- schadigde of in de war geraakte kabels ver- groten het risico van een elektrische schok. j) Wanneer u buitenshuis met elektrisch gereedschap werkt, dient u alleen ver- lengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het ge- bruik van een voor gebruik buitenshuis ge- schikte verlengkabel beperkt het risico van een elektrische schok. k) Bij een stroomonderbreking: het appa- raat uitschakelen en de stekker uit het stopcontact halen. l) Gebruik geen verlengsnoeren met meer- voudige stekkerdozen en geen verschil- lende apparaten tegelijkertijd. m) De zuigkop nooit met water afspoelen: Gevaar voor personen en apparaat. n) Koppelingen van stroom-, verleng- of aan- sluitkabels moeten spatwaterbeveiligd zijn. o) Stroomkabels alleen direct aan de stek- ker uit het stopcontact trekken (niet door aan het snoer te trekken). p) Verplaats het apparaat nooit door aan de stroomkabel te trekken. q) Gebruik het apparaat nooit in vuile of natte toestand. Vocht of stof dat zich aan het oppervlak van het apparaat hecht, met name van geleidend materiaal, kan onder ongunstige omstandigheden tot een elektrische schok leiden. Laat daarom verontreinigde apparaten, met name wanneer er vaak geleidend

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02materiaal wordt bewerkt, regelmatig controleren door de Hilti-service. r) Let erop dat de kabel niet in plassen ligt.

5.7 Op te zuigen materiaal

a) Materialen die schadelijk zijn voor de gezondheid, brandbare en/of explosief stof mag niet worden opgezogen (magnesium-aluminiumstof enz.). b) Het apparaat is geschikt voor het op- /afzuigen van droog, niet brandbaar stof. c) Brandbare, explosieve, agressieve vloeistoffen mogen niet worden opgezogen (koel- en smeermiddelen, benzine, oplosmiddelen, zuren (pH<5), logen (pH>12,5) enz.) d) Schakel het apparaat onmiddellijk uit zo- dra er schuim of vloeistof uit komt. e) Vermijd het contact met basische of zure vloeistoffen. Spoel bij onvoorzien con- tact met water af. Komt de vloeistof in de ogen, spoel deze dan met veel water uit en neem contact op met een arts. f) Draag veiligheidshandschoenen wanneer hete materialen worden opgezogen. g) Geen voorwerpen opzuigen die door de opvangzak heen tot letsel kunnen leiden (bijvoorbeeld puntige of scherpe voor- werpen)

Hete materialen mogen niet worden opge- zogen (gloeiende sigaretten, hete as enz.).

5.9 Persoonlijke veiligheidsuitrusting

a) De gebruiker en personen die zich in de buurt bevinden, moeten tijdens het gebruik van het apparaat een geschikte veiligheidsbril, een helm, oorbeschermers, werkhandschoenen en werkschoenen dragen. b) Draag bij het werken met mineraal boor- slib veiligheidskleding en voorkom con- tact met de huid (pH>9 bijtend) 6 Inbedrijfneming ATTENTIE De netspanning dient overeen te komen met de gegevens op het typeplaatje. Het appa- raat mag niet aangesloten zijn op het elek- triciteitsnet. GEVAAR Sluit het apparaat alleen op een deugdelijk geaarde stroombron aan. ATTENTIE Zorg er tijdens het gebruik voor dat de stof- zuiger stevig staat door middel van de wiel- remmen. ATTENTIE Let er bij het plaatsen van de zuigkop op, dat u zich niet beknelt en dat de kabel niet beschadigd raakt.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 026.1 Gebruik van verlengsnoer en generator of transformator Zie het hoofdstuk "Beschrijving/toepassing van verlengsnoer".

1. Open de twee sluitklemmen.

2. Til de zuigkop van het vuilreservoir.

3. Verwijder de accessoires uit het vuilreser-

voir en de verpakking. AANWIJZING Voor het opzuigen van droog stof brengt u de filterzak volgens de handleiding in het reservoir.

4. Zet de zuigkop op het vuilreservoir.

5. Sluitdetweesluitklemmen.

6. Verzeker u ervan, dat de zuigkop correct is

7. Sluit de slang op het apparaat aan.

6.2.1 Filterzak aanbrengen voor het

opzuigen van droog stof 2

1. Open de twee sluitklemmen.

2. Til de zuigkop van het vuilreservoir.

3. Breng een nieuwe filterzak aan in het vuil-

4. Druk de mof van de filterzak krachtig op de

5. Zet de zuigkop op het vuilreservoir.

6. Sluit de twee sluitklemmen.

7. Verzeker u ervan, dat de zuigkop correct is

GEVAAR Het apparaat mag uitsluitend worden ver- plaatst als het niet in werking is. Het volle apparaat mag niet worden gedragen. Leeg het apparaat voordat het naar een ander plaats wordt gedragen. Nadat er vloeistof is opgezogen, het apparaat niet kantelen of liggend vervoeren. 7 Bediening ATTENTIE Zorg er tijdens het gebruik voor dat de stof- zuiger stevig staat door middel van de wiel- remmen. WAARSCHUWING In noodgevallen (bijv. filterdoorbraak) het apparaat uitschakelen, van het elektriciteitsnet losmaken en vóór verder gebruik door gekwalificeerd en vakkundig personeel laten controleren.

1. Steek de stekker in het stopcontact.

2. Let erop dat de stofzuiger stevig staat en

bedien de wielremmen.

3. Bedien de aan-/uitschakelaar.

7.2 Filterreiniging uitvoeren 3

Het apparaat beschikt over een filterreinigings- systeem, om het lamellenfilter grondig vrij te maken van aanhechtend stof.

1. Steek de stekker in het stopcontact.

2. Verzeker u ervan, dat de filterreiniging ge-

activeerd is (schuif naar beneden).

3. Bedien de aan-/uitschakelaar.

4. Houd de slang of de aansluiting voor de

slang met de hand circa 5-10 seconden dicht. Het lamellenfilter wordt door een luchtstoot (pulserend geluid) automatisch gereinigd.

7.3 Filterreiniging deactiveren

Zorg er tijdens het zuigen met de spletenzuiger of wanneer overwegend water wordt opgezo- gen voor, dat de filterreiniging uitgeschakeld is (schuif open).

7.4 Droog stof opzuigen

AANWIJZING Voor het opzuigen van droog stof en vooral minerale stofsoorten moet er altijd een filter- zak in het reservoir worden geplaatst (Hilti-

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02accessoire). Het opgezogen materiaal kan dan eenvoudig en zonder rondslingerend vuil wor- den verwijderd. ATTENTIE Het opgezogen materiaal moet overeen- komstig de wettelijke bepalingen worden verwerkt. AANWIJZING Gebruik voor het opzuigen van droog stof altijd een lamellenfilter. Er moet op worden gelet dat het lamellenfil- ter voor het droog zuigen niet nog vochtig is als gevolg van de laatste natte werkzaamhe- den. Een vochtig filter verstopt te snel wanneer droog stof wordt opgezogen. Om deze reden moet het lamellenfilter voor het droog zuigen worden uitgewassen en gedroogd of door een droog lamellenfilter worden vervangen.

1. Trek de slang met mof van het appa-

raat/van de zuigmond af.

2. Voer een volledige reiniging uit.

7.4.1 Filterzak vervangen bij droog stof 4

ATTENTIE Het opgezogen materiaal moet overeen- komstig de wettelijke bepalingen worden verwerkt.

1. Maak de mof van de filterzak voorzichtig

2. Sluit de mof van de filterzak met de schuif.

3. Reinig het vuilreservoir met een doek of

4. Breng een nieuwe filterzak aan in het vuil-

5. Druk de mof van de filterzak krachtig op de

7.5 Vloeistoffen opzuigen

AANWIJZING Gebruik voor het opzuigen van vloeistoffen al- tijd een lamellenfilter (zie onderhoud en repara- tie).

7.5.1 Voor het opzuigen van

1. Verwijder de filterzak uit het vuilreservoir.

2. Controleer de elektroden resp. vlotter voor

de vulniveaucontrole op vervuiling en be- weegbaarheid en reinig deze bij verontrei- nigingen met een borstel.

3. Deactiveer de automatische filterreiniging.

7.5.2 Tijdens het opzuigen van vloeistoffen

Gebruik zo mogelijk een apart lamellenfilter voor natte werkzaamheden. Als het maximale vloeistofniveau wordt bereikt schakelt het apparaat automatisch uit. WAARSCHUWING Schakel het apparaat onmiddellijk uit zodra er schuim uit komt en leeg het reservoir.

7.5.3 Na het opzuigen van vloeistoffen

1. Maak het reservoir leeg en maak dit schoon

met een waterslang, reinig de elektroden met een borstel en de vlotter en het lamel- lenfilter na dit eerst te hebben laten drogen door het met de hand schoon te vegen.

2. Berg de zuigkop apart van het reservoir

op, zodat het lamellenfilter en het reservoir kunnen drogen.

7.6 Na de werkzaamheden

1. Schakel het apparaat uit.

2. Haal de stekker uit het stopcontact.

3. Rol de stroomkabel op en hang deze aan

4. Maak het reservoir leeg en reinig het appa-

raat door dit met een vochtige doek af te vegen.

6. Berg het apparaat, veilig tegen onbevoegd

gebruik, in een droge ruimte op.

7.7 Leeg het vuilreservoir

7.7.1 Vuilreservoir legen bij droog stof

GEVAAR Verzeker uzelf ervan, dat er geen voorwer- pen uit de zak steken, waaraan u zich zou kunnen verwonden. AANWIJZING Voordat het vuilreservoir wordt geleegd als er droog stof in het vuilreservoir zit is het raad- zaam een volledige filterreiniging uit te voeren.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02Dit zorgt voor een aanzienlijke verlenging van de levensduur van het filter.

7.7.1.1 Voor het legen van het vuilreservoir

moeten de volgende stappen worden uitgevoerd:

1. Bedien de wielremmen.

2. Haal de stekker uit het stopcontact.

3. Open de twee sluitklemmen.

4. Til de zuigkop van het vuilreservoir en

plaats deze op een vlakke ondergrond.

7.7.1.2 Na het legen van het vuilreservoir

moeten de volgende stappen worden uitgevoerd: ATTENTIE Let er bij het plaatsen van de zuigkop op, dat u zich niet beknelt en dat de kabel niet beschadigd raakt.

1. Zet de zuigkop op het vuilreservoir en sluit

de twee sluitklemmen.

2. Bevestig de slang in de inlaataansluiting.

7.7.2 Vuilreservoir legen bij vloeistoffen

ATTENTIE Het opgezogen materiaal moet overeen- komstig de wettelijke bepalingen worden verwerkt.

7.7.2.1 Weggieten van vloeistoffen 6

ATTENTIE Ga niet op het onderste gedeelte van het on- derstel staan. Het plotseling terugkantelen van het vuilreservoir kan letsel veroorzaken. ATTENTIE Pak het onderstel niet vast aan de accessoi- rehouder, om beknellingen te vermijden.

1. Let erop dat de stofzuiger stevig staat en

bedien de wielremmen.

2. Verwijder de stofzuigerslang van de inlaat-

3. Verwijder het gereedschap uit de acces-

4. ATTENTIE Pak het onderstel niet vast

op plaatsen waar het vuilreservoir tegen aan kan slaan. Pak de handgreep om het reservoir te legen vast en kiep het vuilreservoir leeg.

5. Reinig de rand van het vuilreservoir, de in-

laataansluiting en de slangaansluiting met een doek.

7.7.2.2 Weggieten van vloeistoffen

Vuil water op een geschikte plaats via aftaps- lang aftappen. 8 Verzorging en onderhoud

8.1 Lamellenfilter reinigen (volledige

reiniging) AANWIJZING Het lamellenfilter niet tegen harde voorwerpen kloppen of met harde resp. puntige voorwerpen bewerken. Hierdoor wordt de levensduur van het filter verkort. AANWIJZING Het lamellenfilter mag niet met perslucht wor- den gereinigd. Dit kan tot scheuren in het filter- materiaal leiden. AANWIJZING Het lamellenfilter is een slijtageonderdeel. Het moet minstens elk half jaar, bij intensief gebruik van het apparaat vaker, worden vervangen. Het apparaat beschikt over een filterreinigings- systeem, om het lamellenfilter grondig vrij te maken van aanhechtend stof.

1. Steek de stekker in het stopcontact.

2. Verzeker u ervan, dat de filterreiniging ge-

activeerd is (schuif naar beneden).

3. Bedien de aan-/uitschakelaar.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 024. Houd de slang of de aansluiting voor de slang met de hand circa 5-10 seconden dicht.

5. Het lamellenfilter wordt dooreen luchtstoot

(pulserend geluid) automatisch gereinigd. AANWIJZING Het lamellenfilter kan bo- vendien met water (geen hogedrukreiniger) en doeken worden gereinigd. Bij onvoldoende reiniging is het mogelijk dat zich mineraal stof in het filter vast- zet, waardoor het zuigvermogen afneemt. Hierdoor wordt de levensduur van het filter verkort.

8.2 Lamellenfilter resp. afblaasfilter

vervangen ATTENTIE Gebruik de stofzuiger nooit zonder lamel- lenfilter.

8.2.1 Lamellenfilter demonteren 7

1. Haal de stekker uit het stopcontact.

2. Open het filterdeksel

3. Verwijder het lamellenfilter voorzichtig uit

1. Reinig de filterpakking met een doek.

2. Breng het nieuwe lamellenfilter aan.

3. Sluit de filterafdekking.

8.3 Apparaat openen voor

1. Bedien de wielremmen.

2. Haal de stekker uit het stopcontact.

3. Open de twee sluitklemmen.

4. Til de zuigkop van het vuilreservoir en

plaats deze op een vlakke ondergrond.

8.4 Antistatische klem testen 8

Controleer de antistatische klem op bescha- diging en laat deze indien nodig door de Hilti Service vervangen.

8.5 Vulniveaucontrole testen

ATTENTIE Controleer de uitschakelcontacten op vervui- ling en reinig deze zo nodig met een borstel. Controleer de beweging van de vlotterschake- ling.

8.6 Apparaat sluiten

ATTENTIE Let er bij het plaatsen van de zuigkop op, dat u zich niet beknelt en dat de kabel niet beschadigd raakt.

1. Controleer de afdichting op de zuigkop op

vervuiling en reinig deze zo nodig met een doek.

2. Zet de zuigkop op het vuilreservoir

3. Sluit de twee sluitklemmen.

4. Steek de stekker in het stopcontact.

8.7 Verzorging van het apparaat

ATTENTIE Haal de stekker uit het stopcontact. Gebruik het apparaat nooit met verstopte ven- tilatiesleuven! Reinig de ventilatiesleuven voor- zichtig met een droge borstel. Reinig de bui- tenkant van het apparaat regelmatig met een poetsdoek. Gebruik geen sproeiapparaat, ho- gedrukreiniger, stoomstraalapparaat of stro- mend water voor het reinigen! De elektrische veiligheid van het apparaat kan daardoor in ge- vaar komen. Houd de greepgedeelten van het apparaat altijd vrij van olie en vet. Gebruik geen siliconenhoudende reinigingsmiddelen. Bij onderhoud en reiniging moet het apparaat steeds zo worden behandeld, dat er geen ge- vaar voor het onderhoudspersoneel of andere personen ontstaat. Maak gebruik van een gefil- terde afzuiging. Draag beschermende kleding. Reinig de werkplek zo, dat er geen gevaarlijke stoffen in de omgeving achterblijven. Voordat het apparaat uit het gebied met ge- vaarlijke stoffen wordt verwijderd, de buiten- kant van het apparaat afzuigen, schoonvegen of goed inpakken. Vermijd daarbij de verdeling van achtergebleven, gevaarlijk stof. Bij onderhouds- en reparatiewerkzaamheden moeten alle verontreinigde onderdelen, die niet voldoende kunnen worden gereinigd in dichte zakken worden verpakt en volgens de geldende voorschriften worden afgevoerd. Minstens eenmaal per jaar moet op het ap- paraat door de Hilti-service of een ander ge- kwalificeerd persoon een stoftechnische con- trole worden uitgevoerd, waarbij onder andere wordt gecontroleerd op beschadigingen aan

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02het filter, luchtdichtheid van het apparaat en de werking van de controlesystemen.

WAARSCHUWING Reparaties aan elektrische onderdelen mo- gen alleen door een elektrotechnicus wor- den uitgevoerd. Controleer alle uitwendige delen van het appa- raat regelmatig op beschadigingen en ga na of alle bedieningselementen correct functioneren. Gebruik het apparaat niet wanneer er onder- delen beschadigd zijn of bedieningselementen niet correct functioneren. Laat het apparaat door de Hilti-service repareren.

8.9 Controle na schoonmaak- en

onderhoudswerkzaamheden Na schoonmaak- en onderhoudswerkzaamhe- den moet worden gecontroleerd of de stof- zuiger weer correct gemonteerd is en foutloos functioneert. Voer een volledige test uit. 9 Foutopsporing Fout Mogelijke oorzaak Oplossing Geen/verminderd zuigver- mogen. Filterzak vol. Filterzak vervangen. Zie hoofdstuk: 7.4.1 Filterzak vervangen bij droog stof 4 Geen lamellenfilter aanwezig. Lamellenfilter aanbrengen. Lamellenfilter is sterk vervuild. Volledige reiniging nodig of het lamellenfilter zo nodig vervan- gen. Zie hoofdstuk: 8.1 Lamellenfil- ter reinigen (volledige reiniging) Zie hoofdstuk: 8.2 Lamellenfil- ter resp. afblaasfilter vervangen Stofzuigerslang of stofkap van elektrisch apparaat verstopt. Slang en stofkap schoonma- ken. Afdichting/rand van reservoir tussen zuigkop en vuilreservoir vervuild/defect. De pakking met een doek reini- gen of deze vervangen. Gat in de slang. Nieuwe slang nodig. Afdichting van filterdeksel de- fect. Laat het apparaat door de Hilti- service repareren. Aftapslang niet correct geslo- ten. Aftapslang correct gesloten. Er wordt stof uit het appa- raat geblazen. Lamellenfilter niet correct ge- monteerd. Nieuw lamellenfilter monteren. Lamellenfilter beschadigd. Nieuw lamellenfilter aanbren- gen. Afdichting van filter bescha- digd. Nieuw lamellenfilter aanbren- gen. Zuigkop niet correct gemon- teerd. Zuigkop correct monteren. Zie hoofdstuk: 6.2 Eerste gebruik

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02Fout Mogelijke oorzaak Oplossing Apparaat schakelt onbe- doeld aan en uit of de ge- bruiker krijgt elektrische schokken. Elektrostatische aarding is niet gewaarborgd; Apparaat op een niet-geaard stopcontact aan- gesloten. Apparaat op geaard stopcon- tact aansluiten; Antistatische slang gebruiken. Antistatische klem beschadigd. Antistatische-klem door Hilti Service laten vervangen. Apparaat op een geaard stop- contact aansluiten. Apparaat werkt niet meer nadat het is geleegd. Vuil. Apparaat uitschakelen en 5 s wachten, na 5 s weer inscha- kelen. Vlotter, elektroden en tussen- ruimte van de elektroden reini- gen. Controleer en verifieer de vrije beweging. Motor draait niet meer. Zekeringautomaat van het net- stopcontact is uitgeschakeld. Zekeringautomaat inschakelen. Na nogmaals uitschakelen de oorzaak opsporen. Reservoir vol. Apparaat uitschakelen. Reser- voir legen. Zie hoofdstuk: 7.7.1 Vuilreser- voir legen bij droog stof Spanningsschommelingen Te hoge impedantie van de spanningsbron. Geschikte verlengkabel gebrui- ken (zie hoofdstuk Beschrij- ving). 10 Afval voor hergebruik recyclen Hilti-apparaten zijn voor een groot deel vervaardigd van materiaal dat kanwordengerecycled. Voor hergebruik is een juiste materiaalscheiding noodzakelijk. In veel landen is Hilti er al op ingesteld om uw oude apparaat voor recycling terug te nemen. Vraag hieroverinformatiebijde klantenservice van Hilti of bij uw verkoopadviseur. Alleen voor EU-landen Geef elektrisch gereedschap niet met het huisvuil mee! Overeenkomstig de Europese richtlijn inzake oude elektrische en elektronische ap- paraten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recyclingbedrijf dat voldoet aan de geldende milieu-eisen.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02Afvoeren van boorslib Vanuit milieuoogpunt is het afvoeren van boorslib in water of in de riolering zonder juiste voorbe- handeling problematisch. Informeer bij de lokale instanties naar de bestaande voorschriften. Wij adviseren de volgende voorbehandeling:

1. Verzamel het boorslib (bijvoorbeeld met de natzuiger).

2. Laat het boorslib neerslaan en breng de vaste bestanddelen naar een vuilstortplaats voor

bouwafval. (Uitvlokkingsmiddelen kunnen het afscheidingsproces versnellen.)

3. Voor u het resterende water (basisch, pH waarde > 7) afvoert in de riolering, neutraliseert u

dit door een zuur neutralisatiemiddel toe te voegen of door het met veel water te verdunnen. 11 Fabrieksgarantie op apparatuur Hilti garandeert dat het geleverde apparaat geen materiaal- of fabricagefouten heeft. Deze garantie geldt onder de voorwaarde dat het apparaat in overeenstemming met de hand- leiding van Hilti gebruikt, bediend, verzorgd en schoongemaakt wordt, en dat de techni- sche uniformiteit gehandhaafd is, d.w.z. dat er alleen origineel Hilti-verbruiksmateriaal en ori- ginele Hilti-toebehoren en -reserveonderdelen voor het apparaat zijn gebruikt. Deze garantie omvat de gratis reparatie of de gratis vervanging van de defecte onderdelen tijdens de gehele levensduur van het apparaat. Onderdelen die aan normale slijtage onderhe- vig zijn, vallen niet onder deze garantie. Verdergaande aanspraakis uitgeslotenvoor zover er geen dwingende nationale voor- schriften zijn die hiervan afwijken. Hilti is met name niet aansprakelijk voor directe of indirecte schade als gevolg van gebreken, verliezen of kosten in samenhang met het gebruik of de onmogelijkheid van het ge- bruik van het apparaat voor welk doel dan ook. Stilzwijgende garantie voor gebruik of geschiktheid voor een bepaald doel is na- drukkelijk uitgesloten. Voor reparatie of vervanging moeten het toe- stel of de betreffende onderdelen onmiddellijk na vaststelling van het defect naar de verant- woordelijke Hilti-marktorganisatie worden ge- zonden. Deze garantie omvat alle garantieverplichtingen van de kant van Hilti en vervangt alle vroegere of gelijktijdige, schriftelijke of mondelinge ver- klaringen betreffende garanties.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 0212 EG-conformiteitsverklaring (origineel) Omschrijving: Nat‑/droogstofzuiger Type: VC 60‑U Generatie: 01 Bouwjaar: 2007 Als de uitsluitend verantwoordelijken voor dit product verklaren wij dat het voldoet aan de volgende voorschriften en normen: 2006/42/EG, 2004/108/EG, 2011/65/EU, EN 60335‑1, EN 60335‑2‑69, EN ISO 12100. Hilti Corporation, Feldkircherstrasse 100, FL‑9494 Schaan Paolo Luccini Johannes Wilfried Huber Head of BA Quality and Process Management Senior Vice President Business Area Electric Tools & Accessories Business Unit Diamond 01/2012 01/2012 Technische documentatie bij: Hilti Entwicklungsgesellschaft mbH Zulassung Elektrowerkzeuge Hiltistrasse 6 86916 Kaufering Deutschland
