KÄYTTÖOHJE VC 60U HILTI

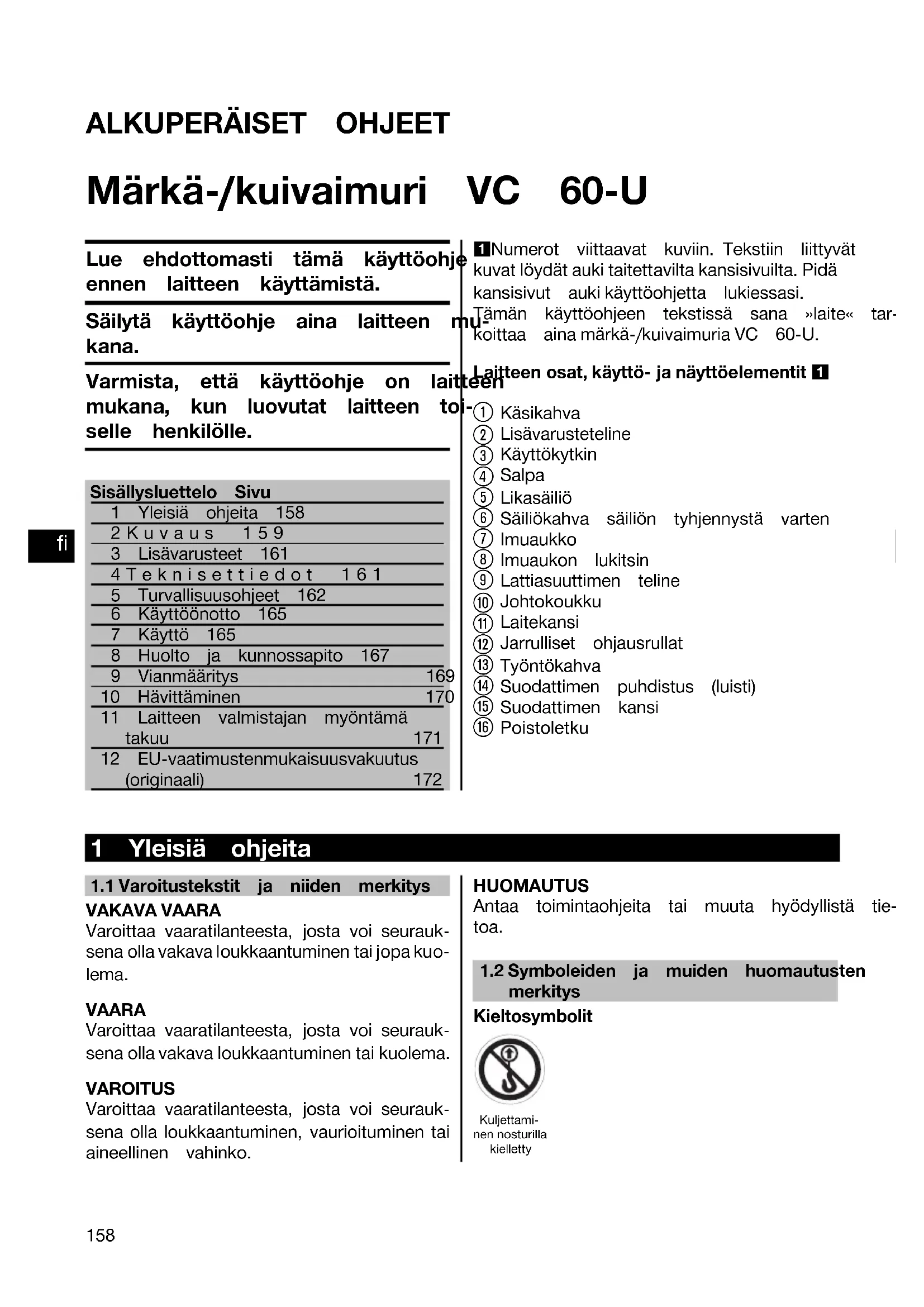

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02ALKUPERÄISET OHJEET Märkä-/kuivaimuri VC 60‑U Lue ehdottomasti tämä käyttöohjeennen laitteen käyttämistä.Säilytä käyttöohje aina laitteen mu-kana.Varmista, että käyttöohje on laitteenmukana, kun luovutat laitteen toi-selle henkilölle.Sisällysluettelo Sivu1 Yleisiä ohjeita 1582Kuvaus 1593 Lisävarusteet 1614Teknisettiedot 1615 Turvallisuusohjeet 1626 Käyttöönotto 1657 Käyttö 1658 Huolto ja kunnossapito 1679 Vianmääritys 16910 Hävittäminen 17011 Laitteen valmistajan myöntämätakuu 17112 EU-vaatimustenmukaisuusvakuutus(originaali) 1721 Numerot viittaavat kuviin. Tekstiin liittyvät kuvatlöydätaukitaitettavilta kansisivuilta. Pidä kansisivut auki käyttöohjetta lukiessasi.Tämän käyttöohjeen tekstissä sana »laite« tar-koittaa aina märkä-/kuivaimuria VC 60‑U. Laitteen osat, käyttö- ja näyttöelementit 1

Käsikahva Lisävarusteteline Käyttökytkin Salpa Likasäiliö Säiliökahva säiliön tyhjennystä varten Imuaukko Imuaukon lukitsin Lattiasuuttimen teline Johtokoukku Laitekansi Jarrulliset ohjausrullat Työntökahva Suodattimen puhdistus (luisti) Suodattimen kansi Poistoletku 1 Yleisiä ohjeita

1.1 Varoitustekstit ja niiden merkitysVAKAVA VAARA

Varoittaa vaaratilanteesta, josta voi seurauk- sena olla vakava loukkaantuminen tai jopa kuo- lema.VAARA Varoittaa vaaratilanteesta, josta voi seurauk- sena olla vakava loukkaantuminen tai kuolema. VAROITUS Varoittaa vaaratilanteesta, josta voi seurauk- sena olla loukkaantuminen, vaurioituminen tai aineellinen vahinko.HUOMAUTUSAntaa toimintaohjeita tai muuta hyödyllistä tie- toa.

1.2 Symboleiden ja muiden huomautustenmerkitysKieltosymbolitKuljettami-nen nosturillakielletty

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02Varoitussymbolit Yleinen varoitus Vaara: syövyttäviä aineita Vaara: vaarallisen korkea sähköjännite Vaara: räjäh- dysherkkiä aineita Ohjesymbolit Käytä suoja- vaatteita Käytä suojalaseja Käytä suoja- käsineitä Käytä suoja- kypärää Käytä kuu- losuojaimia Käytä turvakenkiä Symbolit Lue käyttöohje ennen käyttämistä Jätteet toimitettava kierrätyk- seen Laitteen tunnistetietojen sijainti Tyyppimerkinnän ja sarjanumeron löydät lait- teen tyyppikilvestä. Merkitse nämä tiedot myös käyttöohjeeseen ja ilmoita nämä tiedot aina kun otat yhteyttä Hilti-myyntiedustajaan tai Hilti- asiakaspalveluun. Tyyppi: Sukupolvi: 01 Sarjanumero: 2Kuvaus

2.1 Tarkoituksenmukainen käyttö

VC 60‑U on yleismallinen teollisuusimuri, joka on varustettu kuivapölyn tehokkaalla erotusjärjes- telmällä. Laite soveltuu sekä kuiva- että märkäimurointiin. Laite soveltuu kiviainespitoisen porauslietteen märkäimurointiin käytettäessä Hilti- timanttiporakruunuja tai Hilti-timanttisahoja sekä suurten kiviainespitoisten pölymäärien kuivaimurointiin käytettäessä Hilti-timanttihiomalaitteita, katkaisulaikkoja, poravasaroita ja kuivaporakruunuja. Lisäksi laitetta voidaan käyttää nestemäisten työstöjätteiden poistamiseen. Laite soveltuu kuivien, ei-palavien pölyjen sekä nesteiden imurointiin. Laitetta ei saa käyttää räjähdysvaarallisten, hehkuvien, palavien tai syttyvien tai voimakkaasti reagoivien pölyjen (esimerkiksi magnesium-alumiinipöly) tai nesteiden (esimerkiksi bensiini, liuo- tinaineet, hapot, jäähdytys- ja voiteluaineet jne.) imurointiin. Laitetta ei saa käyttää vaaka-asennossa. Laite ei varustuksen ja imuroidun jätteen kanssa saa painaa enempää kuin 100 kg. Laitetta ei saa käyttää tikkaiden korvikkeena. Laitetta ei saa käyttää kiinteäasenteisesti jatkuvasti tai automaattisissa tai puoliautomaattisissa laitteistoissa. VAKAVA VAARA- Ennen laitteen käyttämistä sitä käyttävien henkilöiden pitää olla selvillä laitteen käytöstä, imuroitavien materiaalien aiheuttamista vaaroista ja imuroidun materiaalin asianmukai- sesta hävittämisestä. Laitetta ei saa käyttää veteen upotettuna. VAKAVA VAARA- Laitteella ei saa imuroida terveydelle vaarallisia aineita, joiden imurointiin vaaditaan esimerkiksi M- tai H-pölyluokan imuri, eikä öljyjä tai nestemäisiä aineita, joiden lämpötila on yli 60 °C. Tätä laitetta ei saa käyttää ihmisten tai eläinten puhdistamiseen. Suojaudu staattisen sähkön iskuilta käyttämällä antistaattista imuletkua.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02Tämä laite soveltuu ammattimaiseen käyttöön esimerkiksi hotelleissa, kouluissa, sairaaloissa, tehtaissa, kaupoissa, toimistoissa ja työlaitevuokraamoissa. Käyttökohteita voivat olla: rakennustyömaa, verstas, saneeraaminen, muutosrakentaminen ja uuden rakentaminen. Laitteeseen ei saa tehdä minkäänlaisia muutoksia. Noudata käyttöohjeessa annettuja käyttöä, huoltoa ja kunnossapitoa koskevia ohjeita. Loukkaantumisvaaran välttämiseksi käytä laitteessa vain alkuperäisiä Hilti-lisävarusteita ja ‑lisä- laitteita. Laite ja sen varusteet saattavat aiheuttaa vaaratilanteita, jos kokemattomat henkilöt käyttävät laitetta ohjeiden vastaisesti tai muutoin asiattomasti.

2.2 Laitteen mukana toimitettava vakiovarustus:

1 Laite, litteätaitesuodatin ja vaunu 1 Imuletku jossa kiertyvä muhvi, työka- lumuhvi ja kartiosovitin 1Rakosuutin 1 Suodatinpussi 1 Lisävarustesetti 1 Käyttöohje

2.3 Jatkojohdon käyttö

Käytä vain sellaista jatkojohtoa, jonka käyttö työpaikan olosuhteissa on sallittu ja jonka poikkipinta- ala on riittävä. Muutoin laitteen teho voi olla normaalia heikompi ja johto saattaa ylikuumentua. Tarkasta jatkojohdon mahdolliset vauriot säännöllisin välein. Vaihda vaurioitunut jatkojohto. Johdon suositeltava minimipoikkipinta-ala ja max. sallittu pituus laitteelle VC 60‑U: Johdon poikkipinta-ala 1,5 mm² 2,5 mm² Verkkojännite 110‑120 V 30 m 50 m Verkkojännite 220‑240 V 30 m 50 m Älä käytä jatkojohtoa, jonka poikkipinta-ala on 1,25 mm², 2 mm² tai 3,5 mm².

2.4 Jatkojohdon käyttö ulkona

Jos työskentelet ulkona, käytä vain ulkokäyttöön hyväksyttyä jatkojohtoa.

2.5 Generaattorin tai muuntajan käyttö

Tämä laite voidaan liittää generaattoriin tai rakennustyömaan muuntajaan, jos seuraavat edel- lytykset täyttyvät: Antotehon watteina pitää olla vähintään kaksi kertaa niin suuri kuin laitteen tyyppikilpeen merkitty ottoteho, käyttöjännitteen pitää aina olla rajoissa +5 % ja ‑15 % nimel- lisjännitteestä ja taajuuden välillä 50 ja 60 Hz eikä koskaan yli 65 Hz, ja käytettävissä pitää olla käynnistysvahvistuksellinen jännitteensäädin. Jos liität tämän laitteen generaattoriin tai muuntajaan, älä koskaan käytä samaan aikaan muita koneita tai laitteita. Toisen koneen tai laitteen kytkeminen päälle ja pois päältä voi aiheuttaa ali- ja/tai ylijännitepiikin, joka saattaa vahingoittaa laitetta.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 023 Lisävarusteet Varaosia, työkaluja ja lisävarusteita voi hankkia Hilti-myyntiorganisaation kautta. Nimi Kuvaus Suodatinpussi Litteätaitesuodatin Imuletku jossa kiertyvä muhvi, työkalumuhvi ja kartiosovitin ∅36mm,pituus5m Lisävarustesetti 1 kaari, 2 jatkoputkea, 1 lattiasuutin jossa la- mellihuulet ja 1 harjasarja Letkumuhvit Kartiosovitin 4 Tekniset tiedot Oikeudet teknisiin muutoksiin pidätetään! Nimellis- jännite 110 V 110 V 120 V 220 V 230 V 230 V 240 V Nimellis- ottoteho 1100 W 950 W 1200 W 1200 W 2200 W 2400 W 1200 W Laitetta ja sen käyttöä koskevat tiedot Suojausluokka Suojausluokka I Suojausluokka IP X4 roiskevesisuojattu Verkkovirran taajuus 50…60 Hz Paino EPTA‑menettelyn 01/2003 mukaisesti 31 kg Mitat(PxLxK) 680mmX520mmX1000mm Verkkojohto (pituus) 10 m Verkkojohto (tyyppi) H07RN‑F 3x1,5mm² Max. imuteho (ilma) 2X56 l/s Max. alipaine 0,235 bar (CH: 0,208 bar) Säiliön tilavuus 72 l Suodatinpussin tilavuus 29 l Vesitilavuus 56 l Imuletkun halkaisija (kiertyvä muhvi imupuo- lella; laitemuhvi laitteen puolelle) Pituus 5 m: 36 mm Ilmanlämpötila -20…+40°C Melu- ja tärinäarvot (mittausnormina EN 60335-2-69): Tyypillinen A‑painotettu melupäästön äänen- painetaso 74 dB (A) Ilmoitetun melutason epävarmuus 2,5 dB (A) Kolmen akselin suuntainen tärinäarvo (tärinä- vektoreiden summa) <2,5m/s² Epävarmuus (K) on otettu tärinäarvossa huomioon

5.1 Yleisiä turvallisuusohjeita

a) Tämän käyttöohjeen eri kappaleissa an- nettujen turvallisuusohjeiden lisäksi on aina ehdottomasti noudatettava seuraa- via ohjeita. b) Lue kaikki ohjeet! Ohjeiden noudatta- matta jättäminen voi aiheuttaa sähköis- kun, tulipalon ja/tai vakavan loukkaantu- misen. c) Kun käytät tätä laitetta jonkin muun lait- teen tai koneen kanssa, lue ensin kysei- sen sähkötyökalun käyttöohje ja noudata kaikkia annettuja ohjeita.

5.2 Käyttäjälle asetettavat vaatimukset

a) Ole valpas, kiinnitä huomiota työskente- lyysi ja noudata tervettä järkeä laitetta käyttäessäsi. Älä käytä laitetta, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetkellinenkin varomattomuus laitetta käytettäessä saattaa aiheuttaa vakavia vammoja. b) Käytä suojavarusteita. Käytä aina suoja- laseja. Suojavarusteet, kuten hengityssuo- jain, luistamattomat turvajalkineet, kypärä ja kuulosuojaimet pienentävät sähkötyökalun käyttötilanteesta riippuen oikein käytettyinä loukkaantumisriskiä. c) Jos pölynimu- ja keräilylaitteita voidaan asentaa, sinun on tarkastettava, että ne on liitetty ja että niitä käytetään oikealla tavalla. Pölynpoistovarustuksen käyttö vä- hentää pölyn aiheuttamia vaaroja. d) Laite on tarkoitettu ammattikäyttöön. e) Laitetta saa käyttää, huoltaa tai korjata vain valtuutettu, koulutettuhenkilö. Käyt- täjän pitää olla hyvin perillä laitteen käyt- töön liittyvistä vaaroista.

5.3 Työpaikan asianmukaiset olosuhteet

a) Varmista työpaikan hyvä valaistus. b) Varmista työpisteesi hyvä ilmanvaihto. Työpisteen huono ilmanvaihto saattaa pö- lykuormituksen vuoksi aiheuttaa terveysris- kin. c) Pidä työskentelyalueesi hyvässä järjestyksessä ja vapaana esineistä, joihin saattaisit loukata itsesi. Työskentelyalueen epäjärjestys lisää onnettomuusriskiä. d) Säilytä sähkötyökalut, laitteet ja koneet poissa lasten ulottuvilta, kun niitä ei käy- tetä. Älä anna laitetta tai konetta sel- laisten henkilöiden käyttöön, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Laitteet ja koneet ovat vaa- rallisia sellaisen henkilön käytössä, jonka fyysiset, aistinvaraiset tai henkiset kyvyt ovat rajoittuneet. e) Pidä lapset ja sivulliset loitolla laitetta käyttäessäsi. Voit menettää laitteesi hallin- nan huomiosi suuntautuessa muualle.

Älä työskentele sähkötyökalulla räjäh- dysalttiissa ympäristössä, jossa on pala- vaa nestettä, kaasua tai pölyä. Sähkötyö- kalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.

Älä työskennellessäsi anna muiden hen- kilöiden koskea laitteeseen tai sen jatko- johtoon. h) Vältä vaikeita työskentelyasentoja. Var- mista, että seisot tukevalla alustalla ja säilytät aina tasapainosi.

i) Käytä pitäväpohjaisia jalkineita.

j) Ohjaa verkkojohto ja jatkojohto sekä imuletku aina laitteesta pois taaksepäin. Siten vältät vaaran kompastua työnteon aikana.

Älä kuljeta laitetta nosturilla. l) Varmista ennen laitteen pistokkeen verk- kopistorasiaan liittämistä, että laitteen käyttökytkin ei ole päällä.

5.4 Yleiset turvallisuustoimenpiteet

Käytä työhön sopivaa laitetta. Älä käytä laitetta muihin töihin kuin mihin se on tar- koitettu, vaan käytä sitä aina käyttötar- koituksen mukaisiin töihin, ja varmista, että se on moitteettomassa kunnossa.

Älä koskaan jätä laitetta ilman valvontaa.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02c) Ota ympäristötekijät huomioon. Älä käytä laitetta paikoissa, joissa on tulipalo- tai räjähdysvaara. d) Suojaa laite pakkaselta. e) VAROITUS - Säilytä ja varastoi laite aina turvallisessa paikassa. Kun laitetta ei käy- tetä, säilytä laite kuivassa paikassa kor- kealla tai lukitussa laatikossa, jotta lapset eivät pääse käsiksi laitteeseen. f) VAROITUS - Irrota laitteen pistoke verk- kopistorasiasta aina, kun et käytä lai- tetta (esimerkiksi taukojen ajaksi) tai kun huollat tai kunnostat laitetta tai vaihdat suodatinta. g) Kytke laite aina pois päältä siirtämisen ja kuljettamisen ajaksi. h) Tarkasta laitteen ja lisävarusteiden mahdolliset vauriot. Ennen käyttämistä tarkasta huolellisesti, että suojalaitteet tai lievästi vaurioituneet osat toimivat moitteettomasti ja tarkoituksensa mukaisesti. Tarkasta, että liikkuvat osat toimivat moitteettomasti eivätkä ota kiinni mihinkään ja että osat ovat kunnossa. Kaikkien osien pitää olla kun- nolla asennettuna ja moitteettomassa toimintakunnossa, jotta laite voi toimia kunnolla. Vaurioituneet suojalaitteet ja osat on korjattava tai vaihdettava ammattitaitoisessa erikoiskorjaamossa, ellei käyttöohjeessa muita ohjeita anneta.

i) Tarkasta, että suodatin on oikein paikal-

laan. Varmista, että suodatin on ehjä. j) Anna koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy kor- jauksiin vain alkuperäisiä varaosia. Siten varmistat, että sähkötyökalu säilyy turvalli- sena. k) Irrota pistoke pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun varastoitavaksi. Tämä turvatoimenpide estää sähkötyökalun tahattoman käynnistysriskin. l) Käytä laitteita, koneita, tarvikkeita, vaih- totyökaluja jne. näiden ohjeiden mukai- sesti ja tavalla, joka on määrätty erityi- sesti kyseiselle laitteelle tai koneelle. Ota tällöin työolosuhteet ja suoritettava työ- tehtävä huomioon. Laitteiden ja koneiden käyttö muuhun kuin niille määrättyyn käyt- töön saattaa johtaa vaarallisiin tilanteisiin. m) Vesimäärän rajoitin on käyttöohjeen ohjeiden mukaisesti säännöllisin välein puhdistettava harjalla ja samalla on etsittävä mahdollisia vauriokohtia.

5.5 Mekaaniset vaaratekijät

a) Noudata laitteesi huollosta ja kunnossa- pidosta annettuja ohjeita. b) Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteet- tomasti eivätkä ole puristuksessa, ja tarkasta myös, ettei sähkötyökalussa ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Korjauta mahdolliset viat ennen koneen käyttämistä. Usein loukkaantumisten ja tapaturmien syynä on sähkötyökalujen laiminlyöty huolto.

5.6 Sähkön aiheuttamat vaaratekijät

a) Liitäntäpistokkeen pitää sopia pistorasi- aan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä pistorasia-adaptereita suojamaadotettujen koneiden yhtey- dessä. Alkuperäisessä kunnossa olevat pistokkeet ja sopivat pistorasiat vähentävät sähköiskun vaaraa. b) Vältä koskettamasta sähköä johtaviin pintoihin kuten putkiin, pattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara kasvaa, jos kehosi on maadotettu.

Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Vedentunkeutuminensäh- kötyökalun sisäänkasvattaa sähköiskunris- kiä. d) Tarkasta laitteen verkkojohdon kunto säännöllisesti, ja jos havaitset vaurioita, vaihdata verkkojohto Hilti-huollossa. Tarkasta mahdollisen jatkojohdon kunto säännöllisesti, ja vaihda johto, jos havaitset vaurioita.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02e) Tarkasta laitteen ja lisävarusteiden moit- teeton kunto. Älä käytä laitetta tai lisä- varustetta, jos se on vaurioitunut, siitä puuttuu osia tai jos käyttöelementit eivät toimi kunnolla. f) Jos laitteen verkkojohto tai jatkojohto vaurioituu työskentelyn aikana, älä kos- keta johtoa. Irrota laitteen pistoke verk- kopistorasiasta. Liitäntäjohdot ja jatkojoh- dot aiheuttavat sähköiskun vaaran, jos ne ovat vaurioituneet. g) Vaurioituneet kytkimet on vaihdettava Hilti-huollossa. Älä käytä laitetta, jonka kytkimet eivät toimi kunnolla. h) Korjauta laite vain ammattitaitoisessa erikoiskorjaamossa (Hilti-huolto), jotta korjauksissa käytetään alkuperäisiä varaosia; muutoin laitteen käyttäjän onnettomuusriski saattaa kasvaa.

Älä käytä verkkojohtoa väärin. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoit- tuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa. j) Kun käytät sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön hyväksyttyä jat- kojohtoa. Ulkokäyttöön soveltuvan jatko- johdon käyttö pienentää sähköiskun vaa- raa. k) Jos virransaanti katkeaa: Kytke laite pois päältä ja irrota sen verkkopistoke. l) Jos käytät monipistorasiallista jatkojohtoa, vältä useampien laitteiden ja koneiden sa- manaikaista käyttämistä.

Älä koskaan puhdista imurin pintaa ve- sisuihkulla: voit aiheuttaa tapaturmavaa- ran ja vaurioittaa laitetta. n) Verkko- ja jatkojohdon sekä laitteen pisto- rasiaan liitettävän johdon pistokkeiden pitää olla roiskevesisuojattuja. o) Irrota verkkojohto verkkopistorasiasta aina pistokkeesta vetämällä (älä koskaan vedä tai nykäise johdosta).

Älä koskaan liikuta imuria verkkojoh- dosta vetäen.

Älä käytä laitetta, jos se on likainen tai märkä. Laitteen pintaan kertynyt pöly, etenkin sähköä johtavien materiaalien pöly, tai kosteus saattavat epäsuotuisissa tilanteissa aiheuttaa sähköiskun. Tarkastuta likaantunut laite säännöllisin välein Hilti-huollossa, ja etenkin jos työstät sähköä johtavia materiaaleja usein. r) Varmista, ettei johto ole sotkussa.

a) Imuria ei saa käyttää palavien tai räjäh- tävien pölyjen (magnesium-alumiinipöly jne.) imurointiin. b) Laite soveltuu kuivien, ei-palavien pöly- jen imurointiin. c) Imuria ei saa käyttää palavien, räjäh- tävien tai herkästi reagoivien nesteiden imurointiin (esimerkiksi jäähdytys- ja voi- teluaineet, bensiini, liuotinaineet, hapot (pH < 5), emäkset (pH > 12,5) jne.) d) Kytke laite hetipoispäältä, jos sensisältä tulee vaahtoa tai nestettä. e) Varo, ettet kosketa alkalisia tai happa- mia nesteitä. Huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, huuhtele silmät runsaalla vedellä ja lisäksi mene lääkäriin. f) Käytäsuojakäsineitä, kun imuroit kuumia työstöjätteitä.

Älä imuroi kappaleita, jotka voivat pöly- pussin läpi aiheuttaa vammoja (esimer- kiksi teräviä tai teräväreunaisia esineitä).

5.8 Lämmön aiheuttamat vaarat

Imuria ei saa käyttää kuumien materiaalien (tupakantumpit, kuuma tuhka jne.) imuroin- tiin.

5.9 Henkilökohtaiset suojavarusteet

a) Laitteen käyttämisen aikana laitteen käyttäjän ja välittömässä läheisyydessä olevien henkilöiden on käytettävä suo-

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02jalaseja, suojakypärää, kuulosuojaimia, suojakäsineitä ja turvakenkiä. b) Käytä suojavaatteita imuroidessasi ki- viainespohjaista porauslietettä ja vältä ihokosketusta (pH>9 syövyttävä) 6 Käyttöönotto VAROITUS Verkkojännitteen pitää olla sama kuin tyyp- pikilpeen on merkitty. Varmista, ettei laitetta ole liitetty verkkojännitteeseen. VAKAVA VAARA Liitä laite aina vain maadotettuun pistorasi- aan. VAROITUS Varmistaaina imurin tukeva paikallaan pysy- minen kytkemällä imurin pyöräjarrut päälle. VAROITUS Kun asetat laitekantta paikalleen, varo, et- tet jätä käsiäsi puristuksiin ja ettet vaurioita verkkojohtoa.

6.1 Jatkojohdon ja generaattorin tai

muuntajan käyttö Ks. kappale "Kuvaus / Jatkojohdon käyttö".

6.2 Ensimmäinen käyttöönotto

1. Avaa kaksi salpaa.

2. Nosta laitekansi irti likasäiliöstä.

3. Poista tarvikkeet säiliöstä ja pakkauksesta.

HUOMAUTUS Josaiotimuroidakuiviapö- lyjä, laita suodatinpussi ohjeiden mukai- sesti säiliöön.

4. Aseta laitekansi likasäiliötä vasten.

5. Lukitse kaksi salpaa.

6. Varmista, että laitekansi on oikein asen-

nettu ja lukittu paikalleen.

7. Liitä imuletku laitteeseen.

6.2.1 Pölypussin asettaminen paikalleen

kuivien pölyjen imurointia varten 2

1. Avaa kaksi salpaa.

2. Nosta laitekansi irti likasäiliöstä.

3. Aseta uusi suodatinpussi säiliöön.

4. Paina suodatinpussin muhvi tiukasti

5. Aseta laitekansi likasäiliötä vasten.

6. Lukitse kaksi salpaa.

7. Varmista, että laitekansi on oikein asen-

nettu ja lukittu paikalleen.

8. Liitä imuletku laitteeseen.

VAKAVA VAARA Laitetta saa siirtää tai kuljettaa vain kun se on täysin pysähtynyt. Täysinäistä laitetta ei saa siirtää kantamalla. Tyhjennä laite ennen laitteen kantamista toi- seen paikkaan. Jos laitetta on käytetty nesteen imurointiin, lai- tetta ei saa kallistaa eikä kuljettaa kyljellään. 7 Käyttö VAROITUS Varmistaaina imurin tukeva paikallaan pysy- minen kytkemällä imurin pyöräjarrut päälle. VAARA Hätätapauksessa (esimerkiksi kun suoda- tin rikkoutunut) kytke laite pois päältä, ir- rota pistoke pistorasiasta ja tarkastuta laite ammattitaitoisessa huollossa ennen käytön jatkamista.

7.1 Kytkeminen päälle

1. Liitä pistoke verkkopistorasiaan.

2. Varmista, että imuri on tukevasti paikallaan

ja kytke pyöräjarrut päälle.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 023. Paina käyttökytkintä.

7.2 Suodattimen puhdistuksen

tekeminen 3 Laitteessa on suodattimen puhdistustoiminto, jonka avulla litteätaitesuodatin voidaan lähes kokonaan puhdistaa kiinni tarttuneesta pölystä.

1. Liitä pistoke verkkopistorasiaan.

2. Varmista, että suodattimen puhdistustoi-

minto on aktivoituna (luisti alhaalla).

3. Paina käyttökytkintä.

4. Sulje letku tai letkuliitin kädellä noin 5 - 10

sekunnin ajaksi. Ilmaisku (sykkivä ääni) puhdistaa litteätai- tesuodattimen automaattisesti.

7.3 Suodattimen puhdistuksen deaktivointi

Kun imuroit rakosuutinta käyttäen tai kun imu- roit pääasiallisesti vettä, varmista, että suodat- timen puhdistus on deaktivoitu (luisti ylhäällä).

7.4 Kuivien pölyjen imurointi

HUOMAUTUS Ennen kuivien pölyjen ja etenkinkiviainespitois- ten pölyjen imurointia varmista, että säiliössä on aina suodatinpussi / pölypussi (Hilti-tarvike). Imuroitu materiaali on siten helppo ja siisti hä- vittää. VAROITUS Imuroitu jäte on hävitettävä lakimääräysten mukaisesti. HUOMAUTUS Käytä kuivien pölyjen imuroinnissa aina litteä- taitesuodatinta. Varmista ennen kuivan pölyn imurointia, et- tei litteätaitesuodatin ole märkäimuroinnin jäl- jiltä kostea. Kostea litteätaitesuodatin tukkeu- tuu nopeasti kuivaa pölyä imuroitaessa. Tämän vuoksi litteätaitesuodatin pitää pestä ja kuivata ennen kuivaimurointia, tai laitteeseen on vaih- dettava kuiva litteätaitesuodatin.

1. Vedä letku ja muhvi irti työkalusta /

2. Tee täyspuhdistus.

7.4.1 Suodatinpussin vaihtaminen kuivia

pölyjä imuroitaessa 4 VAROITUS Imuroitu jäte on hävitettävä lakimääräysten mukaisesti.

1. Irrota suodatinpussin muhvi varovasti kiin-

2. Sulje suodatinpussin muhvi luistilla.

3. Puhdista likasäiliö kangaspalalla pyyhkien

tai vesiletkua käyttäen.

4. Aseta uusi suodatinpussi säiliöön.

5. Paina suodatinpussin muhvi tiukasti

HUOMAUTUS Käytä nesteiden imuroinnissa aina litteätaite- suodatinta (ks. Huolto ja kunnossapito).

7.5.1 Ennen nesteiden imurointia 5

1. Poista suodatinpussi/pölypussi

2. Tarkasta täyttymisvalvonnan elektrodien

tai kohokytkimen likaisuus tai herk- käliikkeisyys ja tarvittaessa puhdista harjalla.

3. Deaktivoi suodattimen automaattinen puh-

7.5.2 Nesteiden imuroinnin aikana

Käytä mahdollisuuksien mukaan märkäimu- rointiin erillistä litteätaitesuodatinta. Kun säiliön maksimitäytösmäärä saavutetaan, laite kytkeytyy automaattisesti pois päältä. VAARA Keskeytä imurointi heti ja tyhjennä säiliö, jos vaahtoa alkaa muodostua.

7.5.3 Nesteiden imuroinnin jälkeen

1. Tyhjennä säiliö ja puhdista se vesiletkua

käyttäen, puhdista elektrodit harjalla ja puhdista koho sekä litteätaitesuodatin kuivattamisen jälkeen kädellä pyyhkien.

2. Aseta imurin yläosa erilleen säiliöstä, jotta

litteätaitesuodatin ja säiliö voivat kuivua.

1. Kytke laite pois päältä.

2. Irrota pistoke verkkopistorasiasta.

3. Kiedo virtajohto kiepille ja ripusta se johto-

4. Tyhjennä säiliö ja puhdista laite kostealla

5. Kiedo letku kiepille.

6. Säilytä laite kuivassa tilassa, jossa se on

lisäksi suojassa asiattomalta käytöltä.

7.7 Likasäiliön tyhjentäminen

7.7.1 Likasäiliön tyhjentäminen kuivasta

pölystä VAKAVA VAARA Varo, ettei pussin läpi tunkeudu ulos kappa- leita, joihin saattaisit loukata itsesi. HUOMAUTUS Kuivaimuroinnin jälkeen kannattaa ennen säi- liön tyhjentämistä tehdä suodattimen täyspuh- distus. Näin pidennät suodattimen käyttöikää huomattavasti.

7.7.1.1 Ennen likasäiliön tyhjentämistä tee

seuraavat toimenpiteet:

1. Kytke pyöräjarrut päälle.

2. Irrota pistoke verkkopistorasiasta.

3. Avaa kaksi salpaa.

4. Nosta laitekansi irti likasäiliöstä ja laske

kansi tasaiselle alustalle.

7.7.1.2 Likasäiliön tyhjentämisen jälkeen

tee seuraavat toimenpiteet: VAROITUS Kun asetat laitekantta paikalleen, varo, et- tet jätä käsiäsi puristuksiin ja ettet vaurioita verkkojohtoa.

1. Asenna laitekansi säiliön päälle ja sulje

2. Kiinnitä letku imuaukkoon.

7.7.2 Likasäiliön tyhjentäminen nesteestä

VAROITUS Imuroitu jäte on hävitettävä lakimääräysten mukaisesti.

7.7.2.1 Nesteiden tyhjentäminen 6

VAROITUS Älä koskaan nouse laitteen alaosan päälle. Likasäiliön äkillinen kaatuminen saattaa ai- heuttaa vammoja. VAROITUS Älä pidä laitteen rungosta kiinni lisävaruste- telineestä, jotta et jätä käsiäsi puristuksiin.

1. Varmista, että imuri on tukevasti paikallaan

ja kytke pyöräjarrut päälle.

2. Irrota imuletku imuaukosta.

3. Poista työkalut lisävarustetelineestä.

VAROITUS Älä tartu laitteen runkoon niistä kohdista, joita vasten likasäiliö saattaa lyödä. Tartu säiliön tyhjentämiseen tarkoitettuihin säiliökahvoihin ja kaada likasäiliö tyhjäksi.

5. Puhdista säiliön reuna, imuaukko ja letku-

muhvi kangaspalalla pyyhkien.

7.7.2.2 Nesteiden laskeminen pois

Laske likavesi poistoletkulla sopivaan paikkaan. 8 Huolto ja kunnossapito

8.1 Litteätaitesuodattimen puhdistus

(täyspuhdistus) HUOMAUTUS Älä puhdista litteätaitesuodatinta lyömällä tai koputtelemalla sitä kovaa esinettä vasten tai kovalla tai terävällä esineellä kaapimalla. Sen vuoksi litteätaitesuodattimen käyttöikä lyhenee. HUOMAUTUS Litteätaitesuodatinta ei saa puhdista paineil- malla. Se voisi aiheuttaa murtumia suodatin- materiaaliin.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02HUOMAUTUS Litteätaitesuodatin on kulutusosa. Se on vaih- dettava viimeistään puolen vuoden välein, run- saassa käytössä useamminkin. Laitteessa on suodattimen puhdistustoiminto, jonka avulla litteätaitesuodatin voidaan lähes kokonaan puhdistaa kiinni tarttuneesta pölystä.

1. Liitä pistoke verkkopistorasiaan.

2. Varmista, että suodattimen puhdistustoi-

minto on aktivoituna (luisti alhaalla).

3. Paina käyttökytkintä.

4. Sulje letku tai letkuliitin kädellä noin 5 - 10

5. Ilmaisku (sykkivä ääni) puhdistaa litteätai-

tesuodattimen automaattisesti. HUOMAUTUS Tarvittaessa voit puhdis- taa litteätaitesuodattimen lisäksi vedellä (ei painepesurilla) ja puhdistuskankaalla. Puhdistuksen laiminlyönti voi aiheuttaa sen, että kiviainespöly pinttyy litteätaite- suodattimeen ja heikentää siten imutehoa. Sen vuoksi litteätaitesuodattimen käyttöikä lyhenee.

8.2 Litteätaitesuodattimen tai

poistoilmasuodattimen vaihto VAROITUS Älä koskaan imuroi ilman litteätaitesuoda- tinta.

2. Avaa suodattimen kansi

3. Irrota litteätaitesuodatin varovasti paikal-

8.2.2 Litteätaitesuodattimen asennus

1. Puhdista suodattimen tiiviste kankaalla.

2. Aseta uusi litteätaitesuodatin paikalleen.

3. Sulje suodattimen kansi.

8.3 Laitteen avaaminen tarkastustöitä

1. Kytke pyöräjarrut päälle.

2. Irrota pistoke verkkopistorasiasta.

3. Avaa kaksi salpaa.

4. Nosta laitekansi irti likasäiliöstä ja laske

kansi tasaiselle alustalle.

8.4 Antistaattikiinnikkeiden tarkastus 8

Tarkasta antistaattikiinnikkeiden mahdolliset vauriot ja tarvittaessa vaihdata kiinnikkeet Hilti-huollossa.

8.5 Täytösmäärän valvonnan tarkastus

VAROITUS Tarkasta poiskytkentäkärkien likaisuus ja tar- vittaessa puhdista ne harjalla. Tarkasta kohokytkimen herkkäliikkeisyys.

8.6 Laitteen sulkeminen

VAROITUS Kun asetat laitekantta paikalleen, varo, et- tet jätä käsiäsi puristuksiin ja ettet vaurioita verkkojohtoa.

1. Tarkasta laitekannen tiivisteen likaisuus ja

tarvittaessa puhdista tiiviste kankaalla.

2. Aseta laitekansi likasäiliötä vasten.

3. Lukitse molemmat salvat.

4. Liitä pistoke verkkopistorasiaan.

VAROITUS Irrota pistoke verkkopistorasiasta. Älä koskaan käytä laitetta, jos sen tuuletus- raot ovat tukkeutuneet! Puhdista tuuletusraot varovasti kuivalla harjalla. Puhdista laitteen ul- kopinnat liinalla säännöllisin välein. Älä käytä puhdistamiseen vesisuihkua, paine- tai höyry- painepesuria tai juoksevaa vettä! Muutoin lait- teen sähköturvallisuus vaarantuu. Pidä laitteen kahvat puhtaina öljystä ja rasvasta. Älä käytä silikonia sisältäviä hoitoaineita. Laitetta huollettaessa ja korjattaessa laitetta on käsiteltävä siten, ettei Sinulle tai muille henkilöille aiheudu vaaraa. Käytä suodatettua pakkoilmanvaihtoa. Käytä suojavaatteita. Puh- dista huoltotyöalue siten, ettei haitallisia aineita pääse ympäristöön. Jos olet imuroinut vaarallisia aineita sisältä- vässä ympäristössä, imuroi laitteen ulkopinnat ja pyyhi ne puhtaiksi tai pakkaa laite tiiviisti en- nen kuin viet laitteen pois työskentelyalueelta. Varo, ettei laitteeseen kertynyttä vaarallista pö- lyä pääse leviämään muualle.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02Huolto- ja korjaustöiden yhteydessä pitää kaikki vaihdetut likaantuneet osat, joita ei saada riittävän hyvin puhdistettua, pakata tiiviisiin pusseihin ja toimittaa jätehuoltomääräysten mukaiseen jätteenkäsittelyyn. Hilti-huollon tai ammattitaitoisen, koulutetun henkilön pitää vähintään kerran vuodessa tehdä laitteelle pölytekninen tutkimus, jossa tarkastetaan esimerkiksi suodattimen vauriot, laitteen ilmatiiviys sekä valvonta- ja käyttölaitteiden toiminta.

VAARA Sähköosien korjaustyöt saa tehdä ainoas- taan ammattitaitoinen erikoiskorjaamo. Tarkasta säännöllisin välein laitteen ulkoisten osien sekä kaikkien käyttö- ja hallintalaitteiden kunto ja toiminta. Älä käytä laitetta, jos sen osissa on vaurioita tai jos käyttö- ja hallintalait- teet eivät toimi moitteettomasti. Korjauta laite Hilti-huollossa.

8.9 Tarkastus huolto- ja

kunnossapitotöiden jälkeen Huolto- ja kunnossapitotöiden jälkeen on tar- kastettava, että imuri on koottu oikein ja toimii moitteettomasti. Tarkasta toiminta. 9 Vianmääritys Vika Mahdollinen syy Korjaus Ei imutehoa tai imuteho heikko. Suodatinpussi / pölypussi täynnä. Vaihda suodatinpussi / pöly- pussi. Ks. kappale: 7.4.1 Suodatin- pussin vaihtaminen kuivia pö- lyjä imuroitaessa 4 Laitteessa ei litteätaitesuoda- tinta. Asenna litteätaitesuodatin pai- kalleen. Litteätaitesuodatin pahoin li- kaantunut. Täyspuhdistus tarpeen tehdä tai tarvittaessa vaihda litteätai- tesuodatin. Ks. kappale: 8.1 Litteätai- tesuodattimen puhdistus (täyspuhdistus) Ks. kappale: 8.2 Litteätaitesuo- dattimen tai poistoilmasuodat- timen vaihto Imurin letku tai sähkötyökalun pölysuojus tukossa. Puhdista letku tai pölysuojus. Laitekannen ja säiliön reunan välinen tiiviste tai reuna likaan- tunut tai vaurioitunut. Puhdista tiiviste kangaspalalla pyyhkien / vaihda. Reikä letkussa. Tarvitaan uusi letku. Suodattimen kannen tiiviste vaurioitunut. Korjauta laite Hilti-huollossa. Poistoletku ei kunnolla suljettu. Sulje poistoletku kunnolla. Laite puhaltaa pölyä ulos. Litteätaitesuodatin väärin asen- nettu. Asenna litteätaitesuodatin uu- delleen. Litteätaitesuodatin vaurioitunut. Asenna uusi litteätaitesuodatin.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02Vika Mahdollinen syy Korjaus Laite puhaltaa pölyä ulos. Suodattimen tiiviste vaurioitu- nut. Asenna uusi litteätaitesuodatin. Laitekansi väärin asennettu. Asenna laitekansi oikein. Ks. kappale: 6.2 Ensimmäinen käyttöönotto Laite kytkeytyy itsestään päälle tai pois päältä tai käyttäjä saa staattisen sähkön iskuja. Staattisen sähkövarauksen purku ei toimi; laitetta ei ole liitetty maadotettuun pistorasi- aan. Liitä laite maadotettuun pisto- rasiaan; käytä antistaattiletkua. Antistaattikiinnike vaurioitunut. Vaihdata antistaattikiinnike Hilti-huollossa. Liitä laite maadotettuun pisto- rasiaan. Laite ei käynnisty säiliön tyhjentämisen jälkeen. Likaa. Kytke laite pois päältä, odota 5 sekuntia ja 5 sekunnin jälkeen kytke uudelleen päälle. Puhdista kohokytkin, elektrodit ja elektrodien välinen tila. Tarkasta ja varmista vapaa liik- kuminen. Moottori ei toimi. Verkkopistorasian sulake pala- nut tai lauennut. Vaihda sulake tai kytke sulake takaisin päälle. Etsi vika, jos sulake palaa tai laukeaa uudel- leen. Säiliö täynnä. Kytke laite pois päältä. Tyh- jennä säiliö. Ks. kappale: 7.7.1 Likasäiliön tyhjentäminen kuivasta pölystä Jännitevaihteluja Virransyötön liian korkea impe- danssi. Käytä sopivaa jatkojohtoa (ks. kohta Kuvaus). 10 Hävittäminen Hilti-laitteet on pääosin valmistettu kierrätyskelpoisista materiaaleista. Kierrätyksen edellytys on materiaalien asianmukainen erottelu. Hilti (Suomi) Oy ottaa vanhat koneet ja laitteet kierrätettäviksi. Lisätietoja saat Hilti-asiakaspalvelusta tai Hilti-myyntiedustajalta. Koskee vain EU-maita Älä hävitä sähkötyökaluja tavallisen sekajätteen mukana! Sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin ja sen maakohtaisten so- vellusten mukaisesti käytetyt sähkötyökalut on toimitettava erilliskeräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02Porauslietteen hävittäminen Ympäristönsuojelun kannalta porauslietteen johtaminen viemäriin ilman esikäsittelyä on ongel- mallista. Ota paikallisilta viranomaisilta selvää paikallisista määräyksistä. Suositamme seuraavaa esikäsittelyä:

1. Kerää porausliete talteen (esimerkiksi märkäimurilla).

2. Anna porauslietteen saostua ja hävitä kiinteä aines rakennusainejätteen mukana. (Saostusai-

neen käyttö nopeuttaa kiinteän aineksen sakkautumista pohjalle).

3. Ennen kuin johdat jäljelle jäävän veden (alkalista, ph-arvo > 7) viemäriin, neutraloi se sekoit-

tamalla siihen hapanta neutralointiainetta, tai laimenna runsaalla vedellä. 11 Laitteen valmistajan myöntämä takuu Hilti takaa, ettei toimitetussa tuotteessa ole materiaali- tai valmistusvikoja. Tämä takuu on voimassa edellyttäen, että tuotetta käytetään, käsitellään, hoidetaan ja puhdistetaan Hiltin käyttöohjeen mukaisesti oikein, ja että tuotteen tekninen kokonaisuus säilyy muut- tumattomana, ts. että tuotteessa käytetään ainoastaan alkuperäisiä Hilti-kulutusaineita ja -lisävarusteita sekä ‑varaosia. Tämä takuu kattaa viallisten osien veloitukset- tomankorjauksentaivaihdontuotteenkoko käyttöiän ajan. Osat, joihin kohdistuu normaa- lia kulumista, eivät kuulu tämän takuun piiriin. Mitään muita vaateita ei hyväksytä, paitsi silloin kun tällainen vastuun rajoitus on laillisesti tehoton. Hilti ei vastaa suorista, epäsuorista, satunnais- tai seurausvahingoista, menetyksistä tai kustannuksista, jotka aiheutuvat tuotteen käytöstä tai soveltumattomuudesta käyttötarkoitukseen. Hilti ei myöskään takaa tuotteen myyntikelpoisuutta tai sopivuutta tiettyyn tarkoitukseen. Korjausta tai vaihtoa varten tuote ja/tai kysei- set osat on viipymättä vian toteamisen jälkeen toimitettava lähimpään Hilti-huoltoon. Tämä takuu kattaa kaikki takuuvelvoitteet Hil- tinpuoleltajakorvaakaikkitakuitakoskevat aikaisemmat tai samanaikaiset selvitykset ja kirjalliset tai suulliset sopimukset.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 0212 EU-vaatimustenmukaisuusvakuutus (originaali) Nimi: Märkä-/kuivaimuri Tyyppimerkintä: VC 60‑U Sukupolvi: 01 Suunnitteluvuosi: 2007 Vakuutamme, että tämä tuote täyttää seuraavien direktiivien ja normien vaatimukset: 2006/42/EY, 2004/108/EY, 2011/65/EY, EN 60335‑1, EN 60335‑2‑69, EN ISO 12100. Hilti Corporation, Feldkircherstrasse 100, FL‑9494 Schaan Paolo Luccini Johannes Wilfried Huber Head of BA Quality and Process Management Senior Vice President Business Area Electric Tools & Accessories Business Unit Diamond 01/2012 01/2012 Tekninen dokumentaatio: Hilti Entwicklungsgesellschaft mbH Zulassung Elektrowerkzeuge Hiltistrasse 6 86916 Kaufering Deutschland
