VC 60U - Шаңсорғыш HILTI - Тегін пайдаланушы нұсқаулығы

Өнім түрі	Құрғақ және сұйық қалдықтарға арналған шаңсорғыш
Бренд	Hilti
Модель	VC 60-U
Өлшемдері (Ұ x Е x Б)	680 mm x 520 mm x 1 000 mm
Салмағы	31 кг (EPTA 01/2003 процедурасы бойынша)
Номиналды кернеу	110-240 В (нұсқасына байланысты)
Тұтынылатын қуат	950 Вт-тан 2400 Вт-қа дейін кернеуге байланысты
Желілік жиілік	50-60 Гц
Ыдыс көлемі	72 л
Сүзгі қапшығының көлемі	29 л
Су пайдалану көлемі	56 л
Макс. көлемдік ағын	2 x 56 л/с
Макс. вакуум	0,235 бар (Швейцарияда 0,208 бар)
Сорғыш шлангының диаметрі	36 мм, ұзындығы 5 м
Қуат кабелі	10 м, тип H07RN-F 3x1,5 мм²
Қорғау класы	I класы (жерге тұйықтау міндетті)
Қорғау түрі	IP X4 (су шашырауынан қорғалған)
Дыбыс қысымы деңгейі	74 дБ(A)
Діріл (үш осьті)	2,5 м/с²
Негізгі функциялар	Құрғақ/дымқыл сору, сүзгіні автоматты тазалау, макс. деңгейде автоматты тоқтату
Қауіпсіздік	Дөңгелектердегі тежегіштер, антистатикалық фланецтер, су шашырауынан қорғау, авариялық тоқтату
Күтім және тазалау	Сүзгіні үрлеу арқылы тазалау, жалпақ қатпарлы сүзгіні ауыстыру, ыдысты босату
Қосалқы бөлшектер және жөндеу мүмкіндігі	Жалпақ қатпарлы сүзгі, сүзгі қапшығы, сорғыш шланг, керек-жарақ жиынтықтары

Жиі қойылатын сұрақтар - VC 60U HILTI

VC 60-U көмегімен қандай қалдықтарды соруға болады?

VC 60-U жанбайтын құрғақ шаңдарды, сұйықтарды (су, минералды бұрғылау шламы) және қауіпті емес материалдарды соруға арналған. Жарылғыш, қыздырылған, қышқылдарды немесе еріткіштерді ешқашан сормаңыз.

Құрғақ сору үшін сүзгі қапшығын қалай орнатуға болады?

Фланецтерді ашыңыз, басын көтеріңіз, ыдысқа жаңа сүзгі қапшығын салыңыз, муфтаны қосқышқа жақсылап басыңыз, содан кейін басын қайта көтеріп, фланецтерді жабыңыз.

Сору қуаты төмендесе не істеу керек?

Сүзгі қапшығының толы екенін тексеріңіз (ауыстырыңыз), жалпақ қатпарлы сүзгінің ластанғанын (тазалаңыз немесе ауыстырыңыз), немесе шлангтың немесе сорғыштың бітелгенін тексеріңіз.

Сүзгіні автоматты түрде қалай тазалауға болады?

Құрылғыны қосыңыз, сүзгіні тазалау қосылғанына көз жеткізіңіз (жүгірткі төмен), құрылғыны қосыңыз және шлангты 5-10 секундқа жабыңыз. Сүзгі импульстік үрлеу арқылы тазаланады.

VC 60-U көмегімен суды соруға бола ма?

Иә, бірақ алдымен сүзгі қапшығын алып тастаңыз, сүзгіні автоматты тазалауды өшіріңіз және деңгей электродтарының таза екенін тексеріңіз. Құрылғы максималды деңгейге жеткенде автоматты түрде тоқтайды.

Электр қауіпсіздігі бойынша нұсқаулар қандай?

Әрқашан жерге тұйықталған розетканы пайдаланыңыз, кабельді тартпаңыз, зақымдардың жоқтығын тексеріңіз және құрылғыны ылғалды немесе жарылғыш ортада пайдаланбаңыз.

Жалпақ қатпарлы сүзгіге қалай күтім жасау керек?

Оны автоматты тазалау функциясымен немесе сумен (жоғары қысымсыз) үнемі тазалаңыз. Жылына кемінде екі рет немесе қарқынды пайдалану кезінде жиірек ауыстырыңыз.

Құрылғы іске қосылмаса не істеу керек?

Ыдыстың толы емес екенін, сақтандырғыштың жарылмағанын және антистатикалық фланецтердің жақсы күйде екенін тексеріңіз. Мәселе шешілмесе, Hilti қызмет көрсету орталығына хабарласыңыз.

Құрылғыны қауіпсіз қалай тасымалдауға болады?

Құрылғыны тоқтатыңыз, ажыратыңыз, ыдысты босатыңыз, дөңгелектердегі тежегіштерді іске қосыңыз және ішінде сұйықтық болса, оны ешқашан кранмен немесе көлденеңінен тасымалдамаңыз.

Қосалқы бөлшектер мен керек-жарақтарды қайдан табуға болады?

Барлық бөлшектер мен керек-жарақтар (сүзгілер, қапшықтар, шлангтар, сорғыштар) Hilti компаниясының уәкілетті дистрибьюторларында қолжетімді. Қауіпсіздік пен өнімділікті қамтамасыз ету үшін тек түпнұсқа бөлшектерді пайдаланыңыз.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ VC 60U HILTI

Пайдалану бойынша басшылык,

CS

sk

hr

sl

bg

ro

tr

lv

It

et

ar

kk

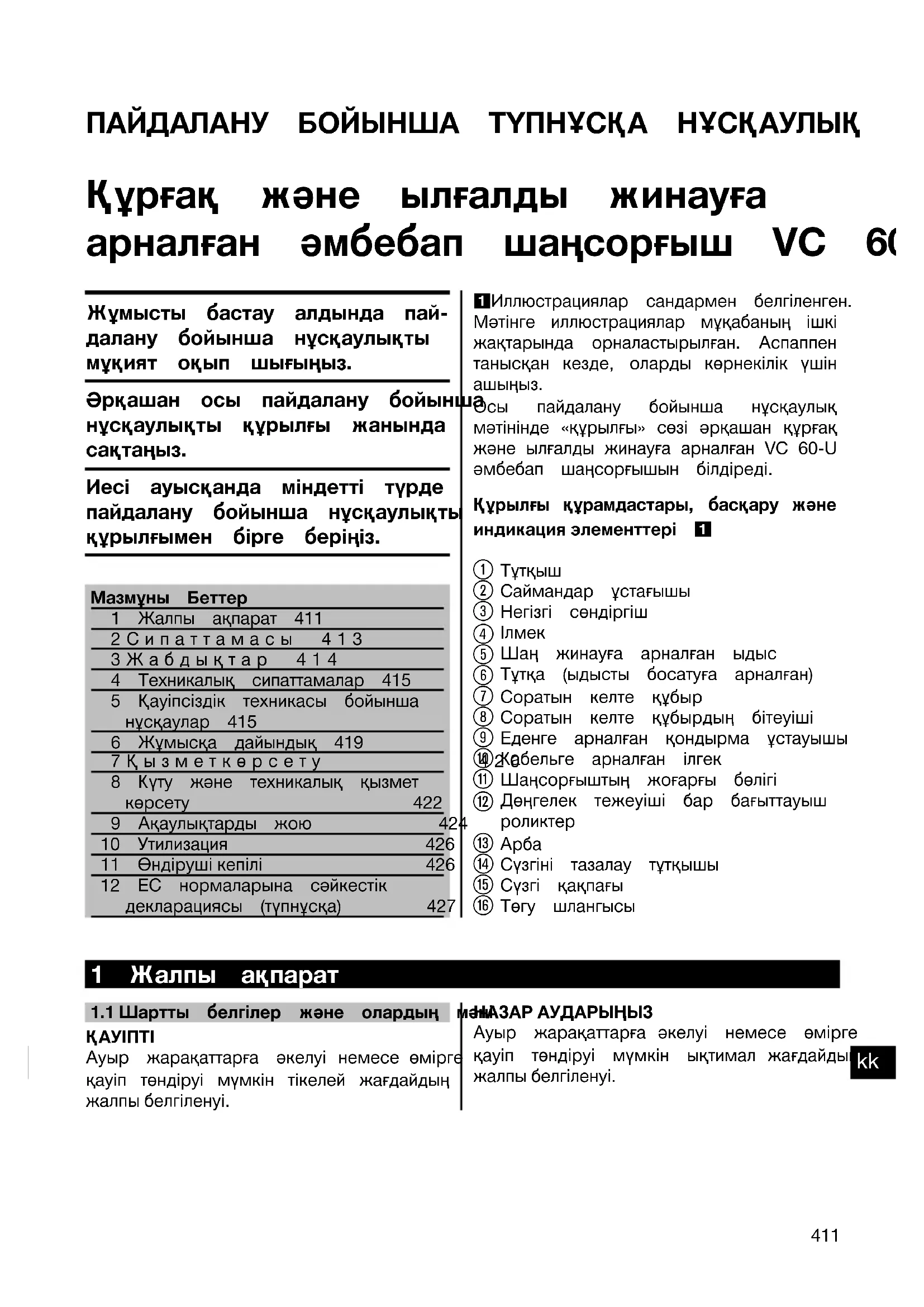

Күрғақ және ылғалды жинауға арналған әмбөбап шаңсорғыш VC 60

Жұмысты бастау алдында пайдалану бойынша нұсқаулықты мұқият оқып шығыңыз.

Эркашан осы пайдалану бойынц нускаулыкты кұрылғы жанында сақтаңыз.

Иесі ауысканда міндетті түрде пайдалану бойынша нұсқаулықты құрылғымен бірге беріңіз.

Мазмуны Беттер

1 Жалпы акпарат 411

2 Сипаттамасы 413

3 Жабдыктар 414

4 Техникалық сипаттамалар 415

5Қауіпсіздік техникасы бойынша нұсқаулар 415

6 Жұмыска дайындық 419

7 Кызметкерсету

8 Күту және техникалық, қызмет көрсету 422

9 Ақаулықтарды жою 424

10 Утилизация 426

11 Өндіруші кепілі 426

12 ЕС нормаларына сәйкестік декларациясы (түпнұсқа) 427

Иллюстрациялар сандармен белгіленген. Мәтінге иллюстрациялар мұқабаның ішкі жақтарында орналастырылған. Аспаппен таныскан кезде, оларды көрнекілік үшін ашыңыз.

Осы пайдалану бойынша нүсқаулық мәтінінде «құрылғы» сөзі әрқашан құрғақ және ылғалды жинауға арналған УС 60-У әмbebап шаңсорғышын білдіреді.

Курылғы кұрамдастары, басқару және индикация элементтері 1

① Түтқыш
② Саймандар ￥стағышы
③ Негізгі сөндіргіш
④ Ілмек
⑤ Шаң жинауға арналған ыдыс
⑥ Тутка (ыдысты босатуға арналған)
⑦ Соратын келте кубыр
⑧ Соратын келте кубырдың бітеуіші
⑨ Еденге арналған қондырма ұстауышы
⑩Кабельге арналған ілгек
⑪ Шансорғыштың жоғарғы бөлігі
⑫ Дөңгелек тежеуіші бар бағыттауыш роликтер
⑬ Apóa
⑭ Сүзгіні тазалау түтқышы
⑮ Сүзгі қақпағы
⑯ Төгу шлангысы

1 Жалпы акпарат

1.1 Шартты белгілер және олардың ҚАУІПТІ

Ауыр жаракаттарға әкелуі немесе өмірге қауіп төндіруі мүмкін тікелей жағдайдың жалпы белгіленуі.

менАЗАР АУДАРЫНЫЗ

Ауыр жаракаттарға әкөлуі немесе өмірге қауіп төндіруі мүмкін ықтимал жағдайды жалпы белгіленуі.

kk

АБАЙЛАНЫЗ

Жеңіл жаракаттарға немесе аспаптың зақымдалуына әкелуі мүмкін ықтимал жағдайдың жалпы белгіленуі.

НУСКАУ

Аспапты пайдалану бойынша нүсқаулар және басқа пайдалы акпарат.

1.2 Пиктограммалардың белгіленуі жә басқа нүсқаулар

Тыйым салатын белгілер

Кранмен тасымалдауға тыйым салынады

Ескертетін белгілер

Kayin
Күйдіргіш
заттар

Жарылғыш
материалдар

Уйғарымдайтын белгілер

Корғауыш киімді киіңіз

Корғаныс көзілдіріктерін пайдаланы- НЫЗ

Корғаныс саусаққаптарын киіңіз

Корғаныс каскасын пайдаланы- ңыз

Корғаныс құлаққал- қандарын пайдаланы- ңыз

Корғаныс аяқ киімін киіңіз

kk

Танбалар

Пайдаланылған материалдарды
өндеуге жіберініз

Курылғыда идентификациялық мәлімет- тердің орналасуы

Кұрылғының түрі мен сериялық нөмірі зауыттық кестешеде көрсетілген. Бүл мәліметтерді осы пайдалану бойынша нұсқаулыққа жазыңыз. Олар құрылғыға сервистік қызмет көрсеткенде және оны пайдалану бойынша кеңес алғанда қажет.

Typi:

Буын: 01

Сериялық нөмірі:

2Сипаттамасы

2.1 Тағайындалуы бойынша пайдалану

VC 60-U күрғақ шаңды тиімді кетіруге арналған әмbebап өндірістік шаңсорғыш боль табылады. Шаңсорғыш күрғақ та, ылғалды да жинауға жарамды.

Кұрылғы Hilti алмас коронкаларының немесе алмас араларының көмегімен минералды жыныстарды ылғалды бұргылау кезінде пайда болатын шламды соруға, сондай-ақ, Н аспаптарымен бірге алмас тегістеу, кесі, перфорациялау және құргақ алмас бұргыла жұмыс істегенде құргақ минералды шанды кетіруге жарайды.

Буган коса, курылғыны сүйық қалдықтарды сору үшін пайдалануға болады.

Курылғы күрғақ жанбайтын шанды және жанбайтын сүйықтықтарды кетіруге жарайды.

Құрылғыны жарылғыш заттарды, өшейін деп жатқан немесе жанып жатқан, жанғыш агрессивті шаңды (мысалы, магний-алюминий шаңы және т.б.), сондай-ақ, үшпа, күйдіргіш және түтанғыш сүйықтықтарды (мысалы, бензин, еріткіштер, қышқылдар, майлау-салқындату сүйықтықтары және т.б.) кетіру үшін пайдалануға болмайды.

Кұрылғыны жатқан күйінде пайдалануға болмайды.

Коқыстармен толығымен жүктеген кездегі құрылғының ең көп массасы 100 кг-нан а керек.

Кұрылғыны саты ретінде қолданбаңыз.

Кұрылғыны тұрақты түрде үздіксіз жұмыс режимінде автоматты немесе жартылай ав қондырғыларда қолданбаңыз.

ЕСКЕРТУ: құрылғыға қызмет көрсететін қызметкерлер алдын ала онымен жұмыс істбойынша нұсқаулар алуы керек, сондай-ақ, қоқыстар төндіретін қауіп және оларды қауіпсіз утилизациялау туралы хабардар етілуі керек.

Шансорғышты су астында қолдануға тыйым салынады.

ЕСКЕРТУ: адам денсаулығына қауіп төндіретін заттарды (оларды кетіру үшін, мысалы, М немесе Н сериялы шаңсорғыштарды қолдану керек), майды және температурасы 60 ° жоғары сүйық орталарды соруға тыйым салынады.

Шансорғыштың соратын шланғысын адамдарға және жануарларға бағыттауға тыйым (нады.

Электр статикалық потенциалдың пайда болуын болдырмау үшін антистатикалық соратын шлангты қолданыңыз.

Бүл құрылғы өндірістік пайдалануға жарайды, мысалы, қонақ үйлерде, мектептерде, ауруханаларда, фабрикаларда, дүкендерде және көңселерде.

Құрылғыны қолданудың мүмкін салалары және нұскқалары: құрылыс алаңы, шеберхана, жөндеу жұмыстарының әр түрлі түрлерін орындау.

Құрылғы құрылысына өзгертулер енгізуге немесе оны модификациялауға тыйым салын Осы пайдалану бойынша нұсқаулықта берілген құрылғыны пайдалану, күту және техн қызмет көрсету бойынша нұсқауларды орынданыз.

Жаракаттарды және құрылғы зақымдарын болдырмау үшін тек Hilti жасаған түпнұсқа саймандарды және аспаптарды қолданыңыз.

Құрылғыны және оның қосымша жабдығын басқа мақсатта қолдану немесе оқытылм қызметкерлердің пайдалануы қауіп төндіреді.

2.2 Стандартты жеткізу жинағына мыналар кіреді:

1 Кұрылғы, соның ішінде жалпақ қатпарлы сүзгі және арба

1 Айналмалы муфта, аспап муфтасы және конус тәрізді жалғастырғыш бар жиналған соратын шланг

kk

1 Ж а р ы к т ы к о н д ы р м а
1 C γ 3 Γ i - κ a π
1 Саймандаржинағы
1 Пайдалану бойынша нүсқаулық

Тек осы пайдалану саласына сай, кимасы жеткілікті ұзартқыш кабельдерді қолданың Өйтпесе құрылғы қуаты жоғалуы және кабель қызып кетуі мүмкін. Кабель зақымдал ба, соны тұрақты түрде тексеріңіз. Зақымдалған ұзартқыш кабельдерді дереу ауысты ұс 60-У үшін кабельдердің ұсынылатын ең аз кимасы және ең көп ұзындығы

Кимасы 1,25 мм², 2 мм² және 3,5 мм² ұзартқыш кабельдерді қолдануға тыйым с

2.4 ￥зарткыш кабельді бөлмелерден тыс пайдалану

Бөлмелерден тыс жұмыстарда тек пайдалану рүқсат етілген, тиісті белгілері бар ұзартқыш кабельдерді қолданыңыз.

2.5 Генераторды немесе трансформаторды колдану

Келесі талаптарды орындағанда құрылғы генератордан немесе трансформатордан куат алады: щығыс қуаты (Вт) құрылғының зауыттық кестешесінде көрсетілгеннен к е м і н, есе көп; жұмыс көрнеуі номиналды көрнеудің +5 % до -15 % шектерінде; жиілік 50-60 Гц, ешбір жағдайда 65 Гц емес, сондай-ақ, іске қосу қүшейткіші бар автоматты көрнеу тұрақтандырғышы бар.

Генераторды/трансформаторды бір уақытта басқа электр құралдарға куат беру үшін қолдануға мүлде тыйым салынады. Басқа құрылғыларды қосқанда/өшіргенде куат кернеу ауытқулары пайда болып, шаңсорғышты зақымдауы мүмкін.

з Жабдыктар

Hilti өткізу каналдары арқылы сатып алуға болатын қосалқы бөлшектер, жұмыс аспаптары және саймандар.

Сипаттама	Сипаттамасы
Сүзгі-қап
Жалпак қатпарлы сүзгі
Айналмалы муфта, аспап муфтасы және 36 мм ұзындығы 5 мконус төрізді жалғастырғыш бар жиналғансоратын шланг
Саймандар жинағы	1 буын, 2 ұзартқы түтік, 1 пластина төріздігубкалары бар қондырма және 1 щеткаларжинағы
Шланг муфтасы
Конус төрізді жалғастырғыш

4Техникалықсипаттамалар

Өндіруші техникалық өзгертулерді енгізу құқығын өзіне қалдырады!

Техникалық мәліметтер және кұрылғыны пайдалану салалары

Корғау класы I қорғау класы Қорғау класы IP X4, тамшылардың тиюінен қорғау

Электр желісінің жилігі 50...60 Гц

EPTA 01/2003 әдісіне сай массасы 31 кг

Өлшемдері (¥ x E x Б) 680 мм X 520 мм X 1000 мм

Желілік кабель (үзындығы) 10 м

Желілік кабель (түрі) H07RN-F 3x1,5 mm^2

Ең көп көлемді тұтыну (ауа) 2x56 л/с

Ең көп сирету 0,235 бар (СН: 0,208 бар)

Шаң жинауға арналған ыдыс көлемі 72 л

Сүзгі-қап көлемі 29 л

Сүйықтықтың пайдалы көлемі 56 л

Соратын шланғының диаметрі (сору жағынан айналмалы муфта; құрылғы жағынан аспап муфтасы) 36 мм (¥зындығы 5 м)

Ауа температурасы -20...+40 °C

Шуыл мен дірілдеу мәліметтері (EN 60335-2-69 стандарттары бойыша өлшелген)

Шу қысымы деңгейінің орташа А-түзетілің дБ (А) мәні
Шу деңгейінің жоғарыда берілген көрсеткіштерінің дәлсіздігі	2,5 дБ (А)
Триаксиалдық дірілдеу мәні (дірілдеу вектор сомасы)	< 2,5 м/с ^2
Дәлсіздік (К)	дірілдеу мәнінде есептелген

5 Kaupcizidik texhikacys boblnsha hucaular

5.1 Herizrì қауіпсіздік шаралары

a) Осы пайдалану бойынша нүсқаулықтың жеке тарауларында берілген қауіпсіздік техникасы бойынша жалпы нүсқауларға қоса,

төменде берілген нүсқауларды қатан сақтау керек.

b) Барлық нүсқауларды міндетті түрде оқып шығыңыз! Бүл нүсқауларды елемеу электр тогының соғуына, өртке

және/немесе ауыр жаракаттарға әкелуі мүмкін.

с) Кұрылғы электр құралмен бірге қолдану алдында электр құралды пайдалану бойынша нұсқаулықты оқып шығу және онда берілген нұсқауларды орындау керек.

5.2 Пайдаланушыға қойылатын талаптар

a) Зейінді болыңыз, әрекеттеріңізді кадағалаңыз және құрылғымен жұмыс істеуге жәндеп қараңыз. Шаршасаңыз немесе есірткілердің, алкогольдың немесе дәрі-дәрмектердің әсерінің астында болсаңыз, құрылғыны қолданбаңыз. Құрылғымен зейінсіз жұмыс істеу кезіндегі болмашы қате ауыр жаракаттың себебі болуы мүмкін.

b) Жеке қорғану құралдарын пайдаланыңыз және әрқашан міндетті түрде қорғауыш көзілдірікті киіңіз. Электр құралының түріне және пайдалану жағдайларына байланысты жеке қор құралдарын, мысалы, респираторды, ұлтаны сырғымайтын аяқ киімді, қорғауыш касканы немесе қорғауыш құлаққапты қолдану жаракаттану қаупін азайтады.

с) Егер шанды жинау және кетіруге арналған құрылғыларды қосу қарастырылған болса, олар қосылғанына және мақсаты бойынша қолданылып жатқанына көз жеткізіңіз. Шанды кетіру модулін пайдалану шаңның зи әсерін азайтады.

d) Аспап кәсіби қолдануға арналған.

e) Аспапты пайдалануды, қызмет көрсетуді және жәндеуді тек уәкі. қызметкерлер орындай алады. Қызметкерлер қауіпсіздік техникасы бойынша арнайы нұсқаулар алуы керек.

5.3 Жұмыс орнын дұрыс үйымдастыру

a) Жұмыс орнының жақсы жарықтанды- рылуын қамтамасыз етіңіз.

b) Жұмыс аймағының жақсы желдетілуін қамтамасыз етіңіз. Нашар желдетілетін жұмыс аймағы шаңның жоғарғы концентрациясына байланысты көңіл- қүйдің нашарлауының себебі болуы рлымұмкін.

с) Жұмыс аймағында ретті етіп сақтаңыз. Жұмыс аймағының айналасында жара- р қаттану мүмкін ешбір заттар болмауы керек. Жұмыс орнындағы ретсіздік жа- рақаттану қаупін арттырады. с) Қолданылмайтын электр құралдарды балалар жетпейтін жерлерде сақтаңыз. Құрылғыны оны қолдана алмайтын немесе осы нұсқауларды оқып шықпаған түлғаларға бермеңіз. Қажетті тәжірибесі және/немесе білімі н. жок, түлғалар я болмаса дене, сезу немесе ақыл-ой қабілеттері шектелген тулғалар қолданса, құрылғылар қауіп төндіреді.

e) Балалардың және бөгде адамдардың ну жұмыс істеп түрған құрылғыға жақындауына жол берменіз. Жұмыска көңіл бөлмегенде, электр құралын бақылау жоғалуы мүмкін.

f) Кұрылғыны түтанғыш сүйықтықтар, газдар немесе шаң бар жарылыс қауп бар аймақта қолданбаңыз. Жұмыс кезінде электр құралдар ұшқындар шығады және ұшқындар шанды немесе буларды түтандыруы мүмкін.

g) Бөгде адамдарға құрылғыға немесе ндлы үзартқыш кабельге тиюге рұқсат етпеніз.

h) Ынғайсыз қалыптарда жұмыс істемеңіз. Әрқашан тұрақты етті күйді және тепе-тендікті сақтауға тырысыңыз.

i) Табаны сырғымайтын аяқ киімді пайдаланыңыз.

j) Жұмыс кезінде желілік және үзартқыш кабельдердің әрқашан құрылғы артында болуын қадағалаңыз. Бүл жұмыс кезінде оларға сүріну қаупін азайтады.

k) Курылғыны кран көмегімен тасымалдамаңыз.

I) Кұрылғыны желілік розеткаға қосу алдында құрылғының өшірілгеніне жеткізіңіз.

5.4 Жалпы қауіпсіздік шаралары

a) Тек сәйкес құрылғыны қолданыңы Оны тек мақсатына сай және тек дұрыс күйінде пайдаланыңыз.
b) Ешкашан кұрылғыны қараусыз қалдырмаңыз.
с) Коршаған ортаның әсерін ескеріңіз. Құрылғыны өрт немесе жарылыс қа бар жерде қолданбаңыз.
d) Курылғыны аяздан корғау керек.
e) АБАЙЛАНЫЗ – Колданылмайтын кұрылғыларды сенімді жерде сақтаңыз. Бүл үшін кұрғак, жоғары орналасқан немесе жабық, балалар жетпейтін жерді таңданыз.
f) АБАЙЛАНЫЗ – Кұрылғы қолданылмайтын уақытта (мысалы, жұмыстағы үзілік уақыттарында), сондай-ақ, сүзгіні ауыстыру және және техникалық қызмет көрсету жұмыстарын өткізу алдында әрқашан желілік кабель айырын электр желісінің розеткасынан шығарыңыз.
g) Тасымалдау алдында құрылғыны өшіріңіз.
h) Кұрылғыда және саймандарда зақымдар жоқ екенін тексеріңіз. Кұрылғыны әр пайдалану алдында қорғауыш аспаптардың және оңай зақымдалатын бөлшектердің дұрыстығын және қызмет етуін му тексеріңіз. Қозғалмалы бөлшектерде зақымдар бар-жоғын тексеріңіз. Олар еркін, сыналануларсыз қозғалуы керек. Барлық бөлшектер дұрыс орнатылған болуы және құрылғының дұрыс жұмысын қамтамасыз ететін барлық шарттарға сай болуы керек. Зақымдалған қорғауыш аспаптарды және бөлшектерді осы нұсқаулықта басқа нұсқаулар болмаса, арнайы сервис орталығында жөндеу немесе ауыстыру керек.
i) Сүзгінің дұрыс орнатылғанын тексеріңіз. Сүзгінің зақымдалмағанына көз жеткізіңіз.

j) Аспапты жөндеуді тек түпнұсқа көз қосалқы бөлшектерді қолданатын білікті қызметкерлерге сеніп тапсырыңыз. Бүл аспап қауіпсіздігін сақтауды қамтамасыз етеді. з. к) Аспапты баптау, оның құрама бөліктерін ауыстыру немесе жұмыста үзіліс жасау алдында айырды розеткадан шығарыңыз. Бүл сақтық шарасы аспаптың кездейсок қосылуын болдырмайды. каупі Құрылғыны, оның саймандарын және т.б. оның техникалық мәліметтеріне сай және дәл осы Құрылғылар түірн қолдану бойынша нұсқауларға сай пайдаланыңыз. Бүл кезде жұмыс жағдайларын және орындалатын жұмыстың сипатын ескеріңіз. Құрылғыны басқа мақсатта қолдану қауіпті жағдайларға әкелуі мүмкін. м) Тұрақты түрде нұсқауларға сай щеткамен су деңгейінің шектегішін құту щеткамен тазалау және онда зақымдар жоқ екенін тексеру керек.

5.5 Механикалық кұрамдастар

a) Куту және техникалық қызмет көрсету бойынша нүсқауларды орынданыз.
b) Аспап күйін муқият қадағалаңыз. Көзғалмалы бөліктердің мүлтіксіз қызмет етуін, барлық бөліктердің түтастығын және аспаптың жұмысына теріс әсер етуі мүмкін зақымдардың жок болуын тексеріңіз. Аспаптың
иятзақымдалған бөліктерін қолдану алдында жәндеуге беріңіз. Көп сәтсіз жағдайлардың себебі болып электр құралға техникалық қызмет көрсету ережелерін сақтамау табылады.

5.6 Электр курамдастар

а) Құрылғының біріктіруші айыры элект розеткасына сай болуы керек. Айыр құрылысын өзгертпеніз. Қорғауыш жерге қосуы бар құрылғыларда

kk

ауыспалы штепсельдік айырларды пайдалануға тыйым салынады.

Тупнуска айырларды және оларға сай розеткалрады қолдану электр тогының соғу қаупін азайтады.

b) Жерге қосылған беттерге, мысалы, құбырларға, жылыту құралдарына, пештерге (плиталарға) және то-ңазытқыштарға, тікелей тиюді болдырмаңыз. Жерге қосылған затта тигенде электр тогының соғуының үл қаупі туындайды.

с) Кұрылғыны жаңбырдан немесе ылғал әсерінен қорғаңыз. Электр құралға су кіруінің нәтижесінде электр тогының қаупі артады.

d) Турақты түрде құрылғының электр қамту кабелін тексеріңіз. Зақымдалған кабельді ауыстыруды Hilti компаниясының сервис орталығында әткізу керек. Турақты түрде ұзартқыш кабельдерді тексеріңіз және зақымдар бар болса, оларды ауыстырыңыз.

e) Құрылғының және саймандардың техникалық күйін тексеріңіз. Құрылғының немесе оның саймандарының зақымдары бар, құрамы толық емес немесе басқару бөлшектерінің жұмысы дұрыс емес болған жағдайда құрылғыны пайдалануға тыйым салынады.

f) Егер жұмыс кезінде желілік немесе үзартқыш кабель зақымдалса, оған тиюге тыйым салынады. Желілік кабельді розеткадан шығарыңыз. Зақымдалған электр қамту кабельдері және үзартқыш кабельдер электр тогының соғу қаупін тудырады.

g) Ақаулы сөндіргішті Hilti сервис орталығында ауыстырыңыз. Сөндіргіші ақаулы құрылғымен жұмыс істемеңіз.

h) Тупнуска емес қосалқы бөлшектерді қолдануды болдырмау үшін құрылғыны жәндеуге тек Hilti сервис қызметінің маман-электриктерін жіберіңіз. Әйтпесе жаракаттану қаупі бар.

i) Кабельді баска мақсатта қолданбаңыз, мысалы, аспапты тасымалдау, оны іліп қою немесе розеткадан айырды

шығару үшін. Кабельді жоғары температуралардың, майдың, үшкір жиектердің немесе аспаптың айналатын түйіNDERінің әсерінен қорғаңыз. Кабельдің зақымдалуының немесе шатасуының нәтижесінде электр тогының соғу қаупі артады.

j) Егер жұмыстар ашық ауада орындалса, тек бөлмелерден ға тыс қолдануға рүқсат етілген үзартқыш кабельдерді пайдаланыңыз. Бөлмелерде тыс қолдануға жарамды үзартқыш кабельді пайдалану электр тогының соғу қаупін азайтады.

свігу Электр камтуы ошкенде: Курылғыны өшіріңіз және желілік кабель айырын розеткадан шығарыңыз.

I) Бірнеше аспап қосылған розеткалар блогы бар ұзартқыштарды қолданбау керек.

m) Шаңсорғыштың жоғарғы бөлігін су тамшыларының тиюінен қорғаңыз: адамдар мен құрылғылар үшін қауіп бар.

п) Кұрылғының желілік, ұзартқыш немесе біріктіруші кабелінің біріктіруші разъемдарын су тамшыларының тиюінен қорғау керек.

о) Желілік кабельді розеткадан айырдың өзін тартып шығарып өшіру керек (кабельдің өзін созбаңыз және оны күш салып тартпаңыз).

р) Ешбір жағдайда құрылғыны желілік кабель артындағы басқа жұмыс орнына жылжытпаңыз.

q) Кір немесе ылғалды құрылғыны пайдалануға тыйым салынады. Жағымсыз жағдайларда құрылғы бетінде жиналатын ылғал мен шаң (әсіресе ток өткізгіш материалдардан) электр тогының соққысын тудыруы мүмкін. Сондықтан Hilti сервис қызметіне құрылғыны тексеру үшін тұрақты түрде барыңыз, әсіресе оны ток өткізгіш материалдарды өңдеу үшін жиі қолдансаңыз.

r) Кабельдің шалшықтармен өтпейтініне көз жеткізіңіз.

5.7 Коңыстар

a) Денсаулыкца зиянды, тутанғыш және/немесе жарылғыш шанды (магний-алюминий шаңы және т.б.) жұтуға тыйым салынады.
b) Күрылғы құрғақ жанбайтын шанды кетіруге арналған.
с) Жанғыш, жарылғыш, агрессивті сүйықтықтарды жұтуға тыйым салынады (майлайтын-салқындататын сүйықтықтар, бензин, еріткіштер, қышқылдар (pH <5), сілтілер (pH және т.б.)
d) Көбік немесе сүйықтықтар шыққан дереу құрылғыны өшіріңіз.
e) Сілтілік немесе қышқылдық сүйықтықтарға тимеңіз. Кездейсоқ тигенде сумен шайыңыз. Көзге электролит тигенде судың көп мөлшерімен шайыңыз және дереу дәрігерден көмек алыңыз.
f) Ыстық материалды жинағанда қорғауыш қолғаптарды киіңіз.
g) Сізді жаракаттауы мумкін заттарды шансорғышпен тазалауды

орындамаңыз (мысалы, үшкіл заттарды немесе утилизациялық пакетті тесіп, сыртқа шығып тұруы мүмкін жиегі үшкір заттарды)

5.8 Күйіктерден қорғау

Шансорғышпен ыстық материалдарды (өшіп жатқан тұқылдарды, ыстық күлді және т.б.) тазалауды орындамаңыз.

5.9 Жеке ану уралдары

12,5)

a) Кұрылғымен жұмыс істегенде жұмыс істейтін адам және оның жанында орналасқан түлғалар қорғауыш көзілдірік, каска, қорғауыш құлаққап, қорғауыш қолғаптар және қорғауыш аяқ киім киної керек.
b) Минералды жыныстарды бүрғылаудан кейін қорғауыш киімді киіңіз және олардың теріге тиюін болдырмаңыз (рН >9, күйдіргіш зат)

6 Жумыска дайындык

АБАЙЛАНЫЗ

Желі кернеуі зауыттық кестешеде көрсетілгенге сай болуы керек. Құрылғы электр қамту желісіне тікелей қосылмауль керек.

ΚΑΥΙΠΤΙ

Курылғыны тек дұрыс жерге қосылған куат көзіне қосыңыз.

АБАЙЛАНЫЗ

Дөңгелек тежегішін қосып, құрылғының үздіксіз тұрақты күйін қамтамасыз е

АБАЙЛАНЫЗ

Шансорғыштың жоғарғы бөлігін орнатқанда абай болыңыз: қолдардың қысылуын және желілік кабельдің зақымдалуын болдырмаңыз.

6.1 ￥зарткыш кабельді және генераторды/трансформаторды қолдану

«Сипаттама/узарткы кабельді қолдану» тарауын қараңыз.

6.2 Бірінші рет пайдалануға енгізу

1. Екі ілмекті де ашыңыз.
2. Шансорғыштың жоғарғы бөлігін шан

3. жинауға арналған ыдыстан алыңыз.

4. Шан жинауға арналған ыдыстан жә орамадан саймандарды алыңыз. НУСҚАУ Күрғақ шанды соруға арна сүзгі-қапты ыдысқа нүсқауға сай салыңыз.

5. Шансорғыштың жоғарғы бөлігін шаң жинауға арналған ыдыска орнатыңыз
6. Екі ілмекті де жабыңыз.
7. Шансорғыштың жоғарғы бөлігі дұрық орнатылғанына және берік бекітілгені көз жеткізіңіз.
8. Соратын шланты косыңыз.

неб. Шансорғыштың жоғарғы белігін шаң жинауға арналған ыдысқа орнатыңыз. алған Екі ілмекті де жабыңыз.
7. Шансорғыштың жоғарғы бөлігі дұрыс орнатылғанына және берік бекітілгеніне көз жеткізіңіз.
8. Соратын шлангты косыңыз.

6.3 Тасымалдау

ΚΑΥΙΠΤΙ

Кұрылғыны тек толығымен өшірілген күйде тасымалдауға рүқсат етіледі.

6.2.1 Күрғақ шанға арналған сүзгі-қапты салу 2

1. Екі ілмекті де ашыңыз.
2. Шан жинауға арналған ыдыстан шансорғыштың жоғарғы бөлігін а
3. Шан жинауға арналған ыдыска жана сүзгі-қапты салыңыз.
4. Сүзгі-қаптың муфтасын соратын келте күбырға тығыз басыңыз.

зТолтырылған құрылғыны тасымалдауға тыйым салынады.

Кұрылғыны басқа орынға тасымалдау алдында оны босату керек.

Суды сорғаннан кейін құрылғыны аударуға немесе жатқан қүйінде тасымалдауға болмайды.

7 Кызмет көрсету

АБАЙЛАНЫЗ

Дөңгелек тежегішін қосып, құрылғының үздіксіз тұрақты күйін қамтамасыз ет

НАЗАР АУДАРЫНЫЗ

Апаттық жағдайда (мысалы, сүзгі бүлінгенде) құрылғыны өшіріңіз, оны электр желісінен өшіріңіз және қайт қолдану алдында оны тексеру үшін маманды шақырыңыз.

7.1 Kocy

1. Кабель айырын розеткаға салыңыз.
2. Шансорғыштың тұрақты күйін қамта- масыз етіңіз және дөңгелек тежеуішін қосыңыз.
3. Herizrì сөндіргішті қосыңыз.

7.2 Сүзгіні тазалауды орындау 3

Кұрылғы жалпақ қатпарлы сүзгіні жабышаңнан тазалау функциясымен жабдықталған.

1. Кабель айырын розеткаға салыңыз.
2. Сүзгіні тазалау функциясы қосылғанына ніз. (түтқыш төменгі күйде) көз жеткізіңіз.
3. Негізгі сөндіргішті қосыңыз.
4. Шланты немесе шланг кондырмасын колмен шамамен 5-10 секунд жабыңыз. Жалпақ қатпарлы сүзгі автоматты түрде дан ауа сокқысының көмегімен тазаланады (азайып-көбеетін шудың болғанда).

7.3 Сүзгіні тазалау функциясын өшіру

Жарыкты кондырма сорғанда немесе тым көп су мөлшерін сорғанда, сүзгіні тазалау функциясы өшірілгеніне (түтқыш жоғарғы күйде) көз жеткізіңіз.

7.4 Күрғақ шанды сору

НУСКАУ

Күрғақ шанды (әсіресе минералды шанды) кан сору алдында шаң соруға арналған ыдыста утилизациялық пакет/сүзгі-қап (Hilti

саймандары) бар екеніне көз жеткізіңіз. Бүл жиналған материалды оңай және утилизациялауға мүмкіндік береді.

АБАЙЛАНЫЗ

Коқыстарды күшіндегі нормаларға сай утилизациялау керек.

НУСКАУ

Күрғақ шанды кетіргенде әрқашан жалі қатпарлы сүзгіні қолданыңыз.

Күрғақ шанды сору алдында жалпақ қатпарлы сүзгі алдыңғы ылғалды жинауд кейін ылғалданбағанына көз жеткізіңіз. Ылғалдық атпарл сорғанда тез ластанады. Осы себепті шанды сору алдында қатпарлы сүзгіні шаю және құргату немесе құрғақ сүзгі ауыстыру керек.

1. Муфтасы бар шлангты жұмыс аспабынан/кондырмадан шығарыңыз.
2. Толык тазалауды орынданыз.

7.4.1 Күргақ шанға арналған сүзгі-қапты ауыстыру 4 2.

АБАЙЛАНЫЗ

Коқыстарды күшіндегі нормаларға сай утилизациялау керек.

1. Сүзгі-қаптың муфтасын оны бекіту орнынан жайлап ажыратыңыз.
2. Сүзгі-қап муфтасын түтқыш көмегімен бүғаттаңыз.
3. Шаң жинауға арналған ыдысты шуб немесе су шланғысының көмегімен залаңыз.
4. Шаң соруға арналған ыдысқа жаңа сүзгі- қапты салыңыз.
5. Сузгі-каптын муфтасын соратын келте кубырға тығыз басыңыз.

Сүйықтықтарды сору үшін әрқашан жалпақ қатпарлы сүзгіні пайдаланыңыз («Қүту жән техникалық қызмет көрсету» тарауын қара-ңыз).

7.5.1 Суйықтықтарды сору алдында

1. Утилизациялық пакетті/сүзгі-қапты шан жинауға арналған ыдыстан алыңыз.

2. Электродтарда немесе толтыру деңгейін таза бақылау қалтқысында ластану жоқ екенін немесе оның жүрісі жеңіл екенін тексеріңіз және ластанған жағдайда оларды щетка көмегімен тазалаңыз.

3. Сүзгіні автоматты тазалау функциясын өшіріңіз.

мүмкіндігінше ылғалды жинауға арналған бөлек жалпақ қатпарлы сүзгіні қолданыңыз. Ең көп толтыру деңгейіне жеткенде құрылғы автоматты түрде өшеді.

НАЗАР АУДАРЫНЫЗ

Көбік пайда болғанда дереу жұмысты ы с у з г і к ур р т а к ш а н д ь токтатыныз және ыдысты босатыңыз.

7.5.3 Суйыктыктарды сорудан кейін

1. Ыдысты босатыңыз және су шланғысының көмегімен тазалаңыз. Электродтарды щетка көмегімен тазалаңыз, ал қалтқы мен жалпақ қатпарлы сүзгіні алдын ала құрғатудан кейін – қолмен қыру арқылы.
2. Жалпақ қатпарлы сүзгі мен ыдыс құрғауы үшін шансорғыштың жоғарғы бөлігін ыдыстан бөлек ұстаңыз.

7.6 Жумыс аякталғанда

1. Кұрылғыны өшіріңіз.
2. Желілік кабель айырын розеткадан шығарыңыз.
3. Желілік кабельді орап, ілгекке ілініз. рек ыдысты босатып, оны ылғалды а- шуберекпен сүртіп тазалаңыз.
4. Шланты ораңыз.
5. Кұрылғыны бөгде түлғалар қолдану мүмкіндігін болдырмай, құргақ бөлмеген қойыңыз.

7.7 Шаң жинауға арналған ыдысты босату

7.7.1 Күрғақ шаңы бар шаң жинауға арналған ыдысты босату

ΚΑΥΙΠΤΙ

Қаптан жаракаттануыңыз мүмкін заттар шығып түрмағанына көз жеткізіңіз.

5H¥CKAY

Күрғак шаңы бар шаң жинауға арналған ыдысты босату алыднда сүзгіні толығымен

тазалауды өткізген жөн. Бүл сүзгінің қызме көрсету мерзімін айтарлықтай арттырады.

7.7.1.1 Шаң жинауға арналған ыдысты босату алдында келесі қадамдарды орындау керек:

1. Дөңгелек тежеуішті қосыңыз.
2. Желіліккабельайырынро ғарыңыз.
3. Екі ілмекті де ашыңыз.
4. Шансорғыштың жоғарғы бөлігін шаң жинауға арналған ыдыстан алыңыз оны тегіс бетке қойыңыз.

7.7.1.2 Шаң жинауға арналған ыдыст босатқаннан кейін келесі қадамдарды орындау керек:

АБАЙЛАНЫЗ

Шансорғыштың жоғарғы бөлігін орнатқанда абай болыңыз: қолдардың қысылуын және желілік кабельдің зақымдалуын болдырмаңыз.

1. Шансорғыштың жоғарғы бөлігін шаң жи науға арналғаны ілмекті де жабыңыз.
2. Шлангты соратын келте кубырға бекітіңіз.

7.7.2 Суйыктыкпен толтырылған шанға арналған ыдысты босату

АБАЙЛАНЫЗ

Коқыстарды күшіндегі нормаларға сай утилизациялау керек.

7.7.2.1 Суйықтықтарды төгу 6

АБАЙЛАНЫЗ

Арба жактауының төменгі бөлігіне аяқпен зеткаданшы- баспаңыз. Шаң жинау ыдысының кенет аударылуы жаракаттарға әкелуі мүмкін.

АБАЙЛАНЫЗ

Колдарды қысып алуды болдырмау үшін арба жақтауын саймандарды бекіту орнында ұстамаңыз.

1. Шансорғыштың тұрақты күйін қамта- масыз етіңіз және деңгелек тежеуішін қосыңыз.
2. Соратын шланты соратын келте кубырдан шығарыңыз.
3. Жұмыс аспаптарын саймандар ұстағышынан алыңыз.
4. АБАЙЛАНЫЗ Шанды жинау ыдысы урылуы мумкін арба жактауының ды скакойыпекі орындарын устамаңыз.
   Шаң жинауға арналған ыдыстың түтқасын ұстап, ыдысты еңкейтіңіз.
5. Ыдыс жиегін, соратын келте құбырды және шланг муфтасын шүберекпен та- залаңыз.

7.7.2.2 Сүйықтықтарды төгу

Кір суды төгу шлангысының көмегімен қолайлы жерде төгіңіз.

8 Куту және техникалық қызмет көрсету

8.1 Жалпак қатпарлы сүзгіні тазалау (толық тазалау)

НУСКАУ

Тазалау кезінде жалпақ қатпарлы сүзгіні қатты заттарға сокпау керек я болмас қатты немесе үшкір заттармен өндемеу керек. Мұның салдарынан сүзгінің қызмет көрсету мерзімі азаяды.

НУСКАУ

Жалпақ қатпарлы сүзгіні жоғары қысымды пневматикалық тазалағыш көмегімен тазалауға тыйым салынады. Бүл сүзетін материалдың зақымдарына әкелуі мүмкі

НУСКАУ

Жалпақ қатпарлы сүзгі тозатын бөлшек больп табылады. Оны ең кемінде жарты жылсайын, алқарқындықолданға дақжірек ауыстыру керек.

Курылғы жалпак қатпарлы сүзгіні жабысатын шаңнан тазалау функциясымен жабдықталған.

1. Кабель айырын розеткаға салыңыз.
2. Сүзгіні тазалау функциясы қосылғанына көз жеткізіңіз (түтқыш төменгі күйде).

3. Негізгі сөндіргішті қосыңыз.

4. Шланты немесе шланг кондырмасын колмен шамамен 5-10 секунд жабын

5. Жалпақ қатпарлы сүзгі автоматты түр ауа сокқысының көмегімен тазаланад (азайып-көбеетін шудың болғанда).

НУСКАУ Сүзгіні қосымша сумен (қысымсыз) және матамен тазалауға болады.

Салақ тазалағанда сүзгіні минералды шаң бітеуі мүмкін. Бүл сору куатын азайтады. Осының салдарынан сүзгін қызмет көрсету мерзімі азаяды.

8.2 Жалпақ қатпарлы сүзгіні немесе шығатын ауаны тазалау сүзгісін ауыстыру

АБАЙЛАНЫЗ

Шансорғышпен жалпақ қатпарлы сүзгіс жұмыс істемеңіз.

8.2.1 Жалпак қатпарлы сүзгіні шығару

1. Желілікка бельайырынро ғарыңыз.

2. Сүзгі какпағын ашыңыз

3. Жалпақ қатпарлы сүзгіні ұстағыштан жайлап шығарыңыз.

8.2.2 Жалпақ қатпарлы сүзгіні орнату

1. Сузгі тығыздағышын шүберекпен тазала- ңыз.

2. Жаңа жалпақ қатпарлы сүзгіні салыңыз.

3. Сүзгі какпағын жабыңыз.

8.3 Кұрылғыны тексеру мақсаттарында ашу

1. Дөңгелек тежеуішін қосыңыз.

2. Желіліккабельайырынро ғарыңыз.

3. Екі ілмекті ашыңыз.

4. Шансорғыштың жоғарғы бөлігін шаң жинау ыдысынан алыңыз және оны бетке қойыңыз.

8.4 Антистатикалық қыскыштарды тексеру 8

Антистатикалық қыскыштарда зақымдар жоқ екенін тексеріңіз. Ақаулық болған жағдайда оларды Hilti сервис орталығын ауыстырыңыз.

8.5 Толу деңгейін бақылауды тексеру АБАЙЛАНЫЗ

Ошіретін контакттерде кір жоқ екенін Тексеріңіз және кажет болғанда оларды щетка көмегімен тазалаңыз.

Қалтқы схемасының қызмет етуін тексеріңіз.

8.6 Курылғыны жабу

АБАЙЛАНЫЗ

^H Шаңсорғыштың жоғарғы бөлігін орнатқанда абай болыңыз: қолдардың қысылуын және желілік кабельдің зақымдалуын болдырмаңыз.

1. Шансорғыштың жоғарғы бөлігінің тығыздағышында кір бар-жоғын із тексеріңіз және қажет болса оны шуберекпен тазалаңыз.

2. Шансорғыштың жоғарғы бөлігін шаң 7 жинауға арналған ыдыска орнатыңыз

1. Кабель айырын розеткаға салыңыз.

8.7 Курылғыны күту

АБАЙЛАНЫЗ

Желілік кабель айырын розеткадан шығарыңыз.

Жұмыс кезінде ешкашан құрылғы корпусындағы желдету саңылауларын жаппаңыз! Желдету саңылауын жайлап құрғақ щеткамен тазалаңыз. Құрылғы бетін тұрақты түрде сүрту шүберегімен тазалаңыз. Тазалау үшін су бұріккішін, бу-ағын құрылғысы немесе су ағынын қолдануға тыйым салынады! Мұндай зөтқадаңшы - әдістермен тазалағанда құрылғының электр қауіпсіздігі бұзылады. Құрылғы түтқышының жапсырмаларын майдан уақтылы тазалаңыз. Құрамында силикон бар тазалау заттарын төліс қолданбаңыз.

Куту және тазалау жұмыстарын өткізгенде кұрылғымен ол техникалық қызметкерлерге және басқа түлғаларға қауіп төндірмейтіндей жұмыс істеу керек. Сүзгілеу бар мәжб кі желдетуді қолданыңыз. Қорғауыш киімді киіңіз. Жинауды орындағанда жұмыс

аймағында зиянды заттардың болмауын қадағалаңыз. Ішінде зиянды заттар бар бөлмеден құрылғыны тасымалдау алдында құрылғы корпусын тазалау, құрғақ етіп сүрту нө герметикалық түрде орамалау керек. Б кезде зиянды шаңның бөлмеде таралуль қарсы шараларды қолдану керек. Күту және тазалау жұмыстрын орындаға жұмыстар барысында толығымен тазаланбайтын барлық құрылғы бөлшекте және түйіNDERін герметикалық пакеттерг орамалау және күшіндегі қоқыстарды утилизациялау бойынша нормаларға сай утилизациялау керек. Кемінде жылына бір рет құрылғыны техникалық тексеруді өткізіп, сүзгілерде зақымдар жоқ екенін, құрылғының герметикалық екенін және оның басқар бөлшектерінің дұрыс жұмыс істейтінін тексеру керек. Бүл жұмыстарды Hilti сервис орталығы немесе арнайы оқыть қызметкерлер орындайды.

8.8 Техникалық қызмет көрсету НАЗАР АУДАРЫНЫЗ Электр бөлікті жөндеуді тек маман- электрикке тапсырыңыз. месе Құрылғының барлық сыртқы түйіндерінде нақымдар жоқ екенін, сондай-ақ, барлық басқару бөлшектері дұрыс жұмыс істейтінін нәксеріңіз. Бөлшектері зақымдалған немесе басқару бөлшектері ақаулы Құрылғыны найдалануға тыйым салынады. Құрылғыны жөндеу қажет болғанда Hilti сервис орталығына барыңыз.

8.9 Күту және техникалық қызмет көрсету жұмыстарын орындаудан кейін бақылау

Кұрылғыны күту және техникалық қызмет көрсетуден кейін шаңсорғыш дұрыс жиналғанына және дұрыс қызмет ететініне көз жеткізіңіз. Функцияларды сынауды өткізіңіз.

9 Акаулыктарды жою

Ақаулық	Ықтимал себеп	Ақаулықтарды жою
Сору қуаты жок/төмендеген.	Утилизациялық пакет/сүзгі-қап толығымен толған.	Утилизациялық пакетті/сүзгі-қапты ауыстырыңыз.Бөлімді қарау: 7.4.1 Құрғақ шаңға арналған сүзгі-қапты ауыстыру 4
	Жалпақ қатпарлы сүзгі орнатылмаған.	Жалпақ қатпарлы сүзгіні ор-натыңыз.
	Жалпақ қатпарлы сүзгі қатты ласталған.	Жалпақ қатпарлы сүзгіні толығымен тазалау немесе ауыстыру керек.Бөлімді қарау: 8.1 Жалпақ қатпарлы сүзгіні тазалау (толық тазалау)Бөлімді қарау: 8.2 Жалпақ қатпарлы сүзгіні немесе шығатын ауаны тазалау сүзгісін ауыстыру
	Шаңсорғыш шланғысы немесе шаң кетіруге арналған қаптаманың ластануы.	Шланғты және шаң кетіруге арналған қаптаманы тазала-ңыз.
Сору қуаты жок/төмендеген.	Ыдыс қабаты/жиегі(жоғарғы жағына қараған)ласталған/закымдалған.	Тығыздағышты шүбөрекпентазалаңыз/тығыздағышты ау-ыстырыңыз.
	Шлангтың үзілуі. Шлангты жаңасына ауыстырыңыз.
	Сүзгі қақпағытығыздағышының ақаулығы.	Hilti сервис қызметінехабарласыңыз.
	Төғу шланғысы дұрыс емес қосылған.	Төғу шланғысын дұрыс қосыңыз.
Шаң құрылғыдан үрленің шығарылады.	Жалпак қатпарлы сүзгі дұрык қалпак қатпарлы сүзгіні кай-емес орнатылған.	жалпак қатпарлы сүзгіні кай- тадан орнатыңыз.
	Жалпак қатпарлы сүзгі за-қымдалған.	Жаңа жалпак қатпарлысүзгіні орнатыңыз.
	Сүзгі тығыздағышы зақым-далған.	Жаңа жалпак қатпарлысүзгіні орнатыңыз.
	Шаңсорғыштың жоғарғы бөлігі дұрыс емес орнатылған.	Шаңсорғыштың жоғарғы бөлігін дұрыс орнатыңыз.Б өлімдіқарау:6.2 Біріншіпайдалануға енгізу
Құрылғының өздігінен қосылуы және өшуі, құрылғыға тигенде статикалық, разряд.	Электр статикалық потенциалды кетіру қамтамасыз етілмеген. Құрылғы жөрге қосылмаған розеткаға қосылған.	Құрылғыны жөрге қосылған розеткаға қосыңыз.Антистатикалық шланғыны қолданыңыз.
	Антистатикалық қысқыш за-қымдалған.	Антистатикалық қысқышты Hilti сервис орталығында ау-ыстырыңыз.Құрылғыны жөрге қосылған розеткаға қосыңыз.
Ыдысты босатудан кейін құрылғы өшпейді.	Кір. Құрылғыны өшіріңіз, 5 с құтіңіз, содан кейін қайтадан қосыңыз.Қалтқыны, электродтарды, сондай-ак, электродтар арасындағы құысты тазалаңыз.Қалтқылы сөндіргіш жүрісінің тексеріп, оның жеңіл жүруін қамтамасыз етіңіз.
Қозғалтқыш іске қосылмайды.	Желілік розетка сақтандырғышы іске қосылды.	Сақтандырғышты қосыңыз.Қайта іске қосылғанда шамадан тыс жуктеме тогының пайда болуының себебін анықтаңыз.
Қозғалтқыш іске қосылмайды.	Шаң жинауға арналған толығымен толған.	Ыдықұрылғыны өшірініз. Ёдысты босатыңыз.Бөлімді қарау: 7.7.1 Құрғақ шаңы бар шаң жинауға ар-налған ыдысты босату
Кернеу ауытқулары	Қуат көзінің кедергісі тым жоғары.	Қолайлы үзартқыш кабельді қолданыңыз («Сипаттама» тарауын қараңыз).

10 Утилизация

Hilti аспаптары жасалған материалдардың көпшілігін екінші рет өндデуге болады. Утилизация алдында материалдарды дұрыс сұрыптау керек. Көп елдерде Hilti компаниясы қолданылған құрылғыларды утилизациялау үшін қабылдау туралы келісімдер жасасты. Бүл мәселе ынша қосымша акпаратты Hilti компаниясының клиенттерге қызмет көрсету бөлімінде немесе сатылымдар бойынша консультантта алуға болады.

Тек ЕО елдері үшін

Электр күралды көдімгі қоқыспен бірге тастамаңыз!

Ескі электрлік және электрондық құрылғыларды жою туралы ЕС еуропалық директивасына және жергілікті заңдарға сәйкес, қолданыста болған электрлін құралдар қоршаған орта үшін қауіпсіз әдіспен жеке утилизациялануы тиіс.

Бүрғылау қалдықтарын утилизациялау

Коршаған ортаны қорғау мақсаттарында бұрғылау қалдықтарының табифи су қоймалар немесе канализацияға сәйкес алдын ала өңдеусіз түсуіне жол бермеу керек. Сәйке ақпаратты және нұсқауларды жөргілікті билік органдарынан алуға болады. Алдын ала келесідей орындау ұсынылады:

1. Бүрғылауды кейін шламды жинаңыз (мысалы, ылғалды жинауға арналған шаңсорғыш көмегімен)
2. Шламды түндырыңыз және қатты фракцияларды өндірістік қалдықтарды тастау жеріне утилизациялаңыз. (Флокулянттарды қосу түну процесін тездетуі мүмкін)
3. Калған суды (сілтілік, pH >7) канализацияға төғу алдында оны қышқылдық реагенттерді қосып немесе судың көп мөлшерімен араластырып бейтараптандыру керек.

11 Өндіруші кепілі

kk

Hilti компаниясы жеткізілетін аспапты өндірістік ақаулықтардың (материал және жинау ақаулықтары) жоқ екеніне кепіл berеді. Бүл кепіл тек келесі шарттарды орындаған жағдайда жарамды: аспапты пайдалану, оған қызмет көрсету және лау осы пайдалану бойынша нұсқаулық

нүсқаулары сәйкес орындалады; аспаптың техникалық түтастығы сақталған, яғни, онымен жұмыс істегенде тек Hilti компаниясы жасаған түпнұсқа шығын материалдары, саймандар және қосалқы табөшектер немесе солар сияқты сапасы тьбірдей бөлшектер қолданылған.

Бүл кепіл аспаптың бүкіл қызмет көрсе мерзімі бойында ақаулы бөлшектерді тегін жөндеуді немесе тегін ауыстыруды қамтиды. Бүл кепілдің қүші табиғи тозуғ салдарынан жөндеуді немесе ауыстырудь қажет ететін бөлшектерді қамтымайды.

Жергілікті заңнама талап ететін жағдайларды қоспағанда, барлық басқ шағымдар қарастырылмайды. Атап айтқанда, Hilti компаниясы аспапты кө келген мақсаттарда қолданумен немесе қолдану мүмкін еместігімен байланысть немесе соның нәтижесі болған тікеле

туканама, кездейсок зиянға жауапты емес. Аспапты аталмаған жұмыстарды орындау үшін пайдалануға болмайды. ріның Ақаулықты тапқанда аспапты және/немесе ақаулы бөлшектерді дере у жөн деунем ауыстыру үшін ең жақын Hilti өкілдігіне жіберу керек.

Осы кепіл Hilti компаниясының барлық кепіл міндеттемелерін қамтиды және кепілдерге қатысты барлық басқа міндеттемелерді және жазбаша немесе ауызша келісімдерді қауыстырады.

Белгіленуі:	Күргақ жәнеылғалды жинауғаарналған әмбебапшәңсорғыш
Аспаптың түрі:	VC 60-
Буын:	01
Шығарылған жылы:	2007

Hilti компаниясы осы өнімнің келесі директивалар мен нормаларға сәйкес келетінін толық жауапкершілікпен жариялайды: 2006/42/EC, 2004/108/EC, 2011/65/EU, EN 60335-1, EN 60335-2-69, EN ISO 12100.

Hilti Corporation, Feldkircherstrasse 100, FL-9494 Schaan

fals brain

Paolo Luccini

Техникалық күжаттама:
