VC 60U - Dammsugare HILTI - Gratis bruksanvisning och manual

Produkttyp	Dammsugare för torrt och vått avfall
Varumärke	Hilti
Modell	VC 60-U
Mått (L x B x H)	680 mm x 520 mm x 1 000 mm
Vikt	31 kg (enligt EPTA-förfarande 01/2003)
Märkspänning	110-240 V (beroende på version)
Effektförbrukning	950 W till 2 400 W beroende på spänning
Nätfrekvens	50-60 Hz
Behållarvolym	72 L
Filterpåsens volym	29 L
Vattenanvändningsvolym	56 L
Maximalt volymflöde	2 x 56 L/s
Maximalt undertryck	0,235 bar (0,208 bar i Schweiz)
Slangdiameter	36 mm, längd 5 m
Nätkabel	10 m, typ H07RN-F 3x1,5 mm²
Skyddsklass	Klass I (jordning obligatorisk)
Skyddstyp	IP X4 (skyddad mot vattenstänk)
Ljudtrycksnivå	74 dB(A)
Vibrationer (triaxiellt)	2,5 m/s²
Huvudfunktioner	Torr-/våtdammsugning, automatisk filterrengöring, automatisk stopp vid max nivå
Säkerhet	Bromsar på hjul, antistatiska klämmor, skydd mot vattenstänk, nödstopp
Underhåll och rengöring	Filterrengöring med blåsfunktion, byte av veckfilter, tömning av behållare
Reservdelar och reparerbarhet	Veckfilter, filterpåse, dammsugarslang, tillbehörssatser

Vanliga frågor - VC 60U HILTI

Vilka typer av avfall kan jag dammsuga med VC 60-U?

VC 60-U är designad för att dammsuga icke brännbart torrt damm, vätskor (vatten, mineralborrslam) och ofarliga material. Dammsug aldrig explosiva, glödande, sura material eller lösningsmedel.

Hur installerar jag filterpåsen för torrdammsugning?

Öppna klämmorna, lyft upp huvudet, placera en ny filterpåse i behållaren och tryck muffen ordentligt mot anslutningen, sätt sedan tillbaka huvudet och stäng klämmorna.

Vad gör jag om sugkraften minskar?

Kontrollera om filterpåsen är full (byt ut den), om veckfiltret är smutsigt (rengör eller byt ut det), eller om slangen eller munstycket är igensatt.

Hur rengör jag filtret automatiskt?

Anslut apparaten, se till att filterrengöringen är aktiverad (reglaget i nedre läge), sätt på apparaten och stäng slangen i 5–10 sekunder. Filtret rengörs med en pulserande luftström.

Kan jag dammsuga vatten med VC 60-U?

Ja, men ta först bort filterpåsen, inaktivera den automatiska filterrengöringen och kontrollera att nivåelektroderna är rena. Apparaten stannar automatiskt när maxnivån uppnås.

Vilka är de elektriska säkerhetsföreskrifterna?

Använd alltid ett jordat uttag, dra inte i kabeln, kontrollera att den inte är skadad och använd inte apparaten i fuktiga eller explosiva miljöer.

Hur underhåller jag veckfiltret?

Rengör den regelbundet med den automatiska rengöringsfunktionen eller med vatten (inte högtryck). Byt ut den minst två gånger om året eller oftare vid intensiv användning.

Vad gör jag om apparaten inte startar?

Kontrollera att behållaren inte är full, att säkringen inte har gått och att de antistatiska klämmorna är i gott skick. Om problemet kvarstår, kontakta Hiltis service.

Hur transporterar jag apparaten säkert?

Stäng av apparaten, koppla ur den, töm behållaren, aktivera hjulbromsarna och transportera den aldrig med kran eller horisontellt om den innehåller vätska.

Var hittar jag reservdelar och tillbehör?

Alla delar och tillbehör (filter, påsar, slangar, munstycken) finns hos auktoriserade Hilti-återförsäljare. Använd endast originaldelar för att garantera säkerhet och prestanda.

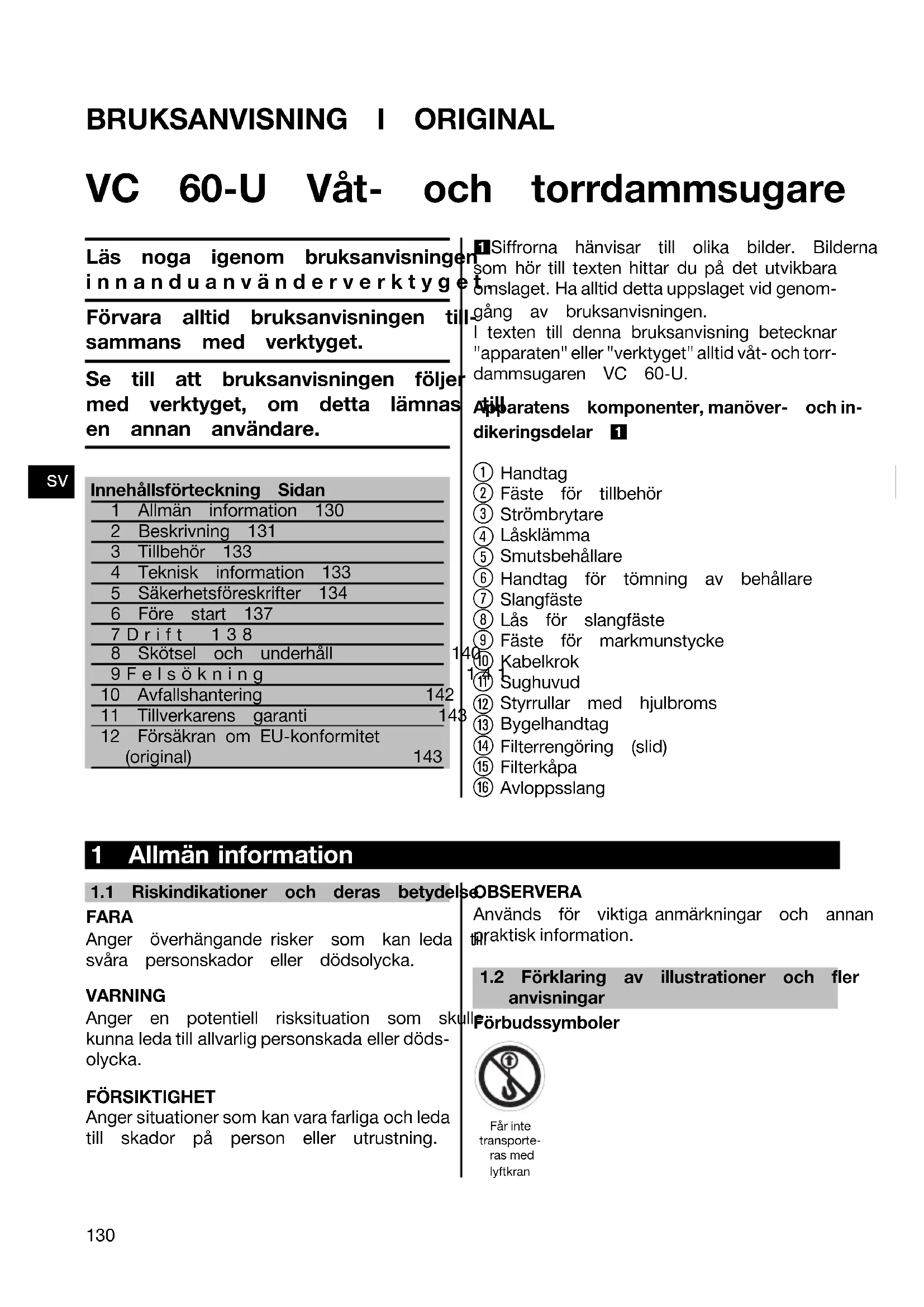

BRUKSANVISNING VC 60U HILTI

VC 60-U Våt- och torrdammsugare

Läs noga igenom bruksanvisningen innanduanvänderverktyge

Förvara alltid bruksanvisningen ti sammans med verktyget.

Se till att bruksanvisningen följer med verktyget, om detta lämnas en annan användare.

Innehållsförteckning Sidan

1	Allmän information 130
2	Beskrivning 131
3	Tillbehör 133
4	Teknisk information 133
5	Säkerhetsföreskrifter 134
6	Före start 137
7	Drift 138
8	Skötsel och underhåll
9	Felsökning
10	Avfallshantering 14
11	Tillverkarens garanti 1
12	Försäkran om EU-konformitet(original) 143

1 Siffrorna hänvisar till olika bilder. Bilderna som hör till texten hittar du på det utvikbara omslaget. Ha alltid detta uppslaget vid genomgång av bruksanvisningen.

I texten till denna bruksanvisning betecknar "apparaten" eller "verktyget" alltid våt- och torrdammsugaren VC 60-U.

Aill apparatens komponenter, manöver- och in-dikeringsdelar 1

① Handtag
② Fäste för tillbehör
③ Strömbrytare
④ Låsklämma
⑤ Smutsbehållare
⑥ Handtag för tömning av behållare
⑦ Slangfäste
⑧ Lås för slangfäste
⑨ Fäste för markmunstycke
⑩ Kabelkrok
⑪ Sughuvud
⑫ Styrrullar med hjulbroms
⑬ Bygelhandtag
⑭ Filterrengöring (slid)
⑮ Filterkåpa
⑯ Avloppsslang

1 Allmän information

1.1 Riskindikationer och deras betydelse OBSERVERA

FARA

Anger överhängande risker som kan leda svåra personskador eller dödsolycka.

WARNING

Anger en potentiell risksituation som sku kunna leda till allvarlig personskada eller döds-olycka.

FÖRSIKTIGHET

Anger situationer som kan vara farliga och leda till skador på person eller utrustning.

Används för viktiga anmärkningar och annan tpraktisk information.

1.2 Förklaring av illustrationer och fler anvisningar

Förbudssymboler

Får inte transporte- ras med lyftkran

Varningssymboler

Varning för allmän fara

Varning för frätande ämnen

Varning för farlig elspänning

Varning för explosiva ämnen

Påbudssymboler

Använd skyddsklä- der

Använd skydds- glasögon

Använd skydds- handskar

Använd skyddshjälm

Använd hörselskydd

Använd skyddsskor

Övriga symboler

Läs bruksan- visningen före

Återvinning av avfall
användning

Här hittar du identifikationsdata på verktyget

Typbeteckningen och serienumret finns på verktygets typskylt. Skriv in dessa uppgifter i bruksanvisningen så att du alltid kan ange dem om du vänder dig till vår representant eller verkstad.

Typ:

Generation: 01

Serienr:

SV

2 Beskrivning

2.1 Korrekt användning

VC 60-U är en universaldammsugare för industriellt bruk som effektivt gör rent från torrt damm.

Den kan användas i såväl torra som våta förhållanden.

Verktyget används för att suga upp mineraliskt borrlam vid våtanvändning med Hiltis diamantborrkronor resp. Hiltis diamantsågar och för att suga upp stora mängder mineraldamn torranvändning med Hiltis diamantslipmaskiner, vinkelslipar, borrhammare och torrborrkronor.

Dessutom kan verktyget användas för att suga upp flytande suggods.

Verktyget är avsedd för uppsugning av torrt, icke brännbart damm samt vätskor.

Verktyget får inte användas till uppsugning av explosiva ämnen, glödande eller brinnar brännbara och aggressiva dammsorter (t.ex. magnesium-aluminiumdamm osv.) eller vätsk bensin, lösningsmedel, syror, kylnings- och smörjmedel osv.).

Verktyget får inte användas i liggande position.

Verktyget får inte väga mer än 100 kg inklusive tillsatsvikt och suggods.

Använd inte verktyget som ersättning för ledare.

Använd inte verktyget för stationär kontinuerlig drift i automatiska eller halvautomatiska anläggningar.

WARNING- Personal som ska använda verktyget måste innan arbetet påbörjas informeras om hur verktyget ska hanteras, vilka risker som är förknippade med materialet och hur material som sugs upp ska behandlas.

Användning under vatten är inte tillåten.

WARNING- Uppsugning av hälsofarliga ämnen, för vilka t.ex. en M- eller H-dammsugare behövs, liksom av olja och flytande medier med en temperatur högre än 60 °C, är förbjud Människor och djur får inte dammsugas med verktyget.

För att förhindra elektrostatiska effekter bör du använda en antistatisk dammsugarslang

Verktyget är ej avsett för privat bruk utan är främst till för användning i t.ex. i hotell, skolor, sjukhus, fabriker, affärer, kontor och uthyrningslokaler.

Arbetsområden kan vara: byggplatser, verkstäder, renoveringar, ombyggnader och nybygg Verktyget får inte ändras eller byggas om på något sätt.

Observera de råd beträffande användning, skötsel och underhåll som ges i bruksanvis. För att undvika skador bör du endast använda originaltillbehör och verktyg från Hilt Verktyget och dess tillbehör kan utgöra en risk om de används på ett felaktigt sätt av outbildad personal eller inte används enligt föreskrifterna.

2.2 I standardutrustningen ingår

1 Apparat inklusive filter och transport-kärra
1 Dammsugarslang komplett med skruvkoppling, snäppanslutning och konadapter
1 Fogmunstycke
1 Filterpåse
1 Tillbehörssats
1 Bruksanvisning

2.3 Användning av förlängningskabel

Använd endast godkända förlängningskablar med tillräckligt stor area. Annars finns risk för nedsatt kapacitet och överhettning i kabeln. Kontrollera regelbundet att förlängningskabeln inte är skadad. Byt ut skadade förlängningskablar.

Rekommenderad minsta area och max. kabellängd för VC 60-U:

Kabelarea	1,5 mm2	2,5 mm2
Nätspänning	110-120	V 30 m 50	m
Nätspänning	220-240	V 30 m 50	m

Använd inte förlängningskablar med en kabelarea på 1,25 mm², 2 mm² eller 3,5 m m

Vid arbete utomhus, använd endast en förlängningskabel som är godkänd och märkt ändamål.

2.5 Användning av generator eller transformator

Detta verktyg kan drivas med en generator eller transformator under följande förutsätt Uteffekten i watt måste vara minst dubbelt så hög som den effekt som anges på typskylt, och driftspänningen måste alltid ligga mellan +5 % och -15 % av märkspå Frekvensen måste vara 50 till 60 Hz, aldrig över 65 Hz, och en automatisk spänn med startförstärkning måste finnas.

Andra verktyg får aldrig använda samma generator/transformator. Om andra verktyg ko eller från kan under- eller överspänningstopparna orsaka skador på den aktuella appa

3 Tillbehör

Reservdelar och tillbehör kan beställas via Hiltis distributionskanaler.

Beteckning Beskrivning

Filterpåse

Filter

Dammsugarslang komplett med skruvkopp-3 6 m m e d 5 m l ä n g dling, snäppanslutning och konadapter

Tillbehörssats 1 rörkrök, 2 förlängningsrör, 1 golvmunstyckemed lamellkanter och 1 uppsättning borstar

Slanganslutning

Konadapter

4 Teknisk information

Med reservation för tekniska ändringar!

SV

Märk-spän-ning	110 V 1			10 V 120		V 220		V 230 V		230 V 2		40 V
Märkeffekt	1	100	W	950	W	1	200	W	1	200	W	2	200	W	2	400

200 V

Verktygs- och användningsinformation

Skyddstyp Skyddstyp I

Skyddsklass IP X4 skyddat mot vattenständk

Frekvens 50...60 Hz
Vikt enligt EPTA-direktivet 01/2003 31 kg
Mått (LxBxH)	680 mm X 520 mm X 1 000 mm
Nätkabel (längd)	10 m
Nätkabel (typ)	H07RN-F 3x1,5 mm^2
Max. volymström (luft)	2X56 l/s
Max. vakuum	0,235 bar (CH: 0,208 bar)
Behållarens volym	72 l
Filterpåsens volym	29 l
Polymer för vattenanvändning	56 l
Diameter på dammsugarslang (på skruvkdjngd 5 m: 36 mm lingens sugsida, verktygssidans snäppanslut- ning)
Lufttemperatur -20...+40 °C

Buller- och vibrationsinformation (uppmätt enligt EN 60335-2-69):

Karaktäristisk A-vägd ljudtrycksnivå	74 dB (A)
Osäkerhet för nominell ljudeffektsnivå	2,5 dB (A)

5 Säkerhetsföreskrifter

5.1 Grundläggande säkerhetsföreskrifter

a) Förutom de säkerhetstekniska anvisningarna i bruksanvisningens olika kapitel måste följande föreskrifter alltid följas.
b) Läs igenom alla anvisningar! Om ningarna inte följs kan det medföra för elstötar, brand och/eller svåra fall.
c) Om apparaten ska användas i ans ning till ett elektriskt verktyg måst bruksanvisningen till det elektriska tyget läsas och alla anvisningar ma följas.

5.2 Krav på användaren

a) Var uppmärksam, kontrollera vad och använd verktyget med förnuft. Använd inte verktyget när du är tröt om du är påverkad av droger, alko eller mediciner. Under användning av verktyg kan även en kort stunds bri uppmärksamhet leda till allvarliga krop skador.
b) Bär alltid personlig skyddsutrustning skyddsglasögon. Den personliga skydo utrustningen, som t.ex. dammskyddsma halkfria säkerhetsskor, hjälm eller hörs skydd - med beaktande av elverktyg modell och driftsätt - reducerar riske kroppsskada.
c) När du använder elverktyg med anordningar för uppsugning och uppsamling av damm, bör du kontrollera att dess anordningar är rätt monterade och används korrekt. Används en dammsugare kan faror som orsakas av damm m
d) Verktyget är avsett för professione vändare.
e) Endast auktoriserad, utbildad person får använda, sköta och utföra und på verktyget. Personalen måste vara skilt informerad om de eventuella som kan uppstå.

5.3 Åtgärder för att göra arbetsplatsen säker

anvis-

a) risk Se till att det finns tillräckligt med lju blycksarbetsplatsen.
b) Se till att det finns bra ventilation på lut- betsplatsen. Dåligt ventilerade arbetsplat- e först kan orsaka hälsoskador på grund av verk- mycket damm.

Håll ordning på arbetsområdet och ta bort alla föremål som du kan skada c på. Oordning på arbetsplatsen medför öka olycksrisk.

ud)görörvara verktyget oåtkomligt för barn. Verktyget får inte användas av perso- t eller som inte är förtrogna med dess a hol vändning eller som inte har läst denna el-bruksanvisning. Detta slags verktyg kan standera farliga om de används av oerfarna ps- soner eller av personer med fysiska eller mentala funktionshinder.
epclSe till att barn och obehöriga personer uppehåller sig på betryggande avisk, ständ under arbetet med apparaten. Om el- du störs av obehöriga personer kan du iets lora kontrollen över elverktyget.
nf) föAnvänd inte elverktyget i omgivningar med explosionsrisk där det finns brännbara vätskor, gaser eller damm. Elverkty gen alstrar gnistor som kan antända dam sa met eller gaserna.
g) Låt inte andra personer röra vid verktyget eller förlängningskabeln. nbkas Undvik att stå i en onaturlig position.
la arll att hela tiden stå stadigt och hålla balansen.
al) Använd halkfria skor. erhållHåll alltid nät- och förlängningskabeln a säramt dammsugarslangen bakom appa- risker

raten under arbetet. På så sätt minskaring. Denna skyddsåtgård förhindrar oavrisken för att du snubblar. | siktlig inkoppling av verktyget.

k) Flytta inte apparaten med en kran. l)
l) Kontrollera noggrant att apparaten är slagen innan du sätter i elkontakten.

5.4 Allmänna säkerhetsåtgärder

a) Använd rätt verktyg. Använd inte tyget för arbeten som det inte är för. Följ anvisningarna och se till tyget är i gott skick.
b) Lämna aldrig verktyget utan uppsik
c) Ta hänsyn till omgivningen. Använd verktyget där det finns risk för br explosioner.
d) Apparaten måste skyddas mot fros
e) VAR FÖRSIKTIG - Förvara verktyg när de inte används. Verktyg som vänds bör förvaras på en torr, högt eller låst plats utom räckhåll för bar
f) VAR FÖRSIKTIG - Dra alltid ut ko ur uttaget när verktyget inte använd arbetspauser), före skötsel och und samt vid filterbyte.
g) Slå av apparaten vid transport.
h) Kontrollera verktyg och tillbehör m avseende på eventuella skador. Före fortsatt användning måste skydds- anordningar eller lätt skadade delar noggrant kontrolleras så att de fur problemfritt och ändamålsenligt. Kontrollera att de rörliga delarna fungerar som de ska och inte tar någonstans, samt att inga delar är skadade. Alla delar måste monteras på rätt sätt och enligt alla krav verktyget ska fungera perfekt. Skad skyddsanordningar och delar måste repareras eller bytas ut av godkänd fackverkstad, om inget annat anges bruksanvisningen.
i) Kontrollera att filtret sitter riktigt. trollera att filtret är oskadat.
j) Låt endast kvalificerad fackpersonal parera verktyget och använd då er originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.
k) Dra ut elkontakten ur vägguttaget inställningar utförs, tillbehörsdelar by ut eller verktyget läggs undan för

. I) Använd verktyg, tillbehör, insatsverktyg är avsv. enligt dessa anvisningar och på sån. som föreskrivits för aktuellt verktyg. Tahänsyn till arbetsvillkoren och arbetsmomenten. Används verktyget på ett icke ändamålsenligt sätt kan farliga situationer avsett.

aff) Anordningen för vattennivåbegränsningen ska rengöras regelbundet med t. borste enligt anvisningarna. Kontrollera inte m den är skadad.

nd eller

5.5 Mekanik

t.a) Följ anvisningarna för skötsel och unde säkelnäll.

irbe Underhåll verktyget noggrant. Kontrol- SV belligen att rörliga komponenter fungerar re n. fritt och inte kärvar, att komponenter

ntaktete brustit eller skadats - orsaker som ds kvid leda till att verktygets funktioner p erhållverkas menligt. Se till att skadade dela repareras innan verktyget åter används. Många olyckor orsakas av dåligt skötta e ed verktyg.

5.6 Elektricitet

i) Verktygets elkontakt måste passa till vägguttaget. Elkontakten får absolut inte ändras. Använd inte adapterkontakter att tillsammans med skyddsjordade elverktyg. Originalkontakter och lämpliga vägguttag minskar risken för elstötar. b) Undvik kroppskontakt med jordade ytor som rör, värmeelement, spisar och kyl- skåp. Det finns en större risk för elstöta din kropp är jordad.
c) Skydda verktyget mot regn och väta. re- Tränger vatten in i ett elverktyg ökar ris- dast_ken för elstötar.
d) Kontrollera regelbundet apparatens an- slutningskabel och lämna in den till en innan Hilti-verkstad om den är skadad. Kon-

trollera förlängningskablarna regelbundet och byt ut dem om de är s

e) Kontrollera att verktyget och alla fungerar som de ska. Använd inte tyget eller tillbehören om de är sl om de inte är kompletta eller om manöverelement fungerar som de s

f) Om kabeln eller förlängningskabeln das under arbetet får du inte röra Dra ut stickproppen ur uttaget. Ska kablar och förlängningskablar utgör en för elstötar.

g) Skadade strömbrytare måste bytas Hilti-service. Använd inte apparaten om strömbrytaren inte kan kopplas och/eller ifrån.

h) Låt en yrkeselektriker (Hilti Service parera verktyget med originalreservd för att minska skaderisken för anvren.

i) Använd inte kabeln på ett felaktigt och inte för att bära eller hänga tyget eller för att dra ut elkontakt vägguttaget. Håll nätsladden på avs från värme, olja, skarpa kanter och liga delar. Skadade eller tilltrasslade ningar ökar risken för elstötar.

j) När du arbetar med ett elverktyg hus, använd endast en förlängnings som är avsedd för utomhusbruk. O lämplig förlängningssladd för utomhusb används minskar risken för elstötar.

k) Vid strömavbrott: Stäng av verktygdra ur nätkontakten.

I) Du bör inte använda en förlängnings som har flera uttag om de andra uttagen samtidigt används av andra verktyg.

m) Tvätta aldrig sugöverdelen med va Fara för människor och apparat.

n) Kopplingar från nät-, förlängnings eller andra kablar till apparaten måste vara skyddade mot vatten.

o) Håll direkt i elkontakten när du d nätkabeln ur uttaget (inte genom a eller rycka i kabeln).

p) Dra aldrig dammsugaren i kabeln flyttar den.

q) Använd inte verktyget om det är sigt eller blött. Om verktyget är täckt med damm av ledande material eller om det är fuktigt kan du riskera att få en stöt. Låt därför Hilti-service kontro

laddaren med jämna mellanrum, fram-kadafor. allt om du ofta arbetar med ledan kablanaterial.

verKontrollera att kabeln inte ligger i en kadadenpöl eller liknande.

inte alla

ka5.7 Suggods

ska-

vid den. adade risk

a) Hälsovådligt, brännbart eller ex- hos plosivt damm får inte sugas upp (magnesium-aluminiumdamm osv.).

b) Apparaten är avsedd för uppsugning av torrt, ej brännbart, damm.

C) Brännbara, explosiva och aggressiva elar vätskor får inte sugas upp (kylnings- ända och smörjmedel, bensin, lösningsmedel, syror (pH<5), lut (pH>12,5) osv.)

d) Om skum eller vätska tränger ut, slå upp verk- omedelbart av apparaten.

e) Undvik kontakt med basiska eller sura tänd vätskor. Vid oavsiktlig kontakt, spola rör- med vatten. Om du får vätska i ögon led- bör du skölja ögonen med rikligt med vatten och dessutom kontakta läkare. utom- kabel Använd skyddshandskar vid uppsugning av hett suggods.

Sug inte upp några objekt som kan till att du skadar dig på dammpåsen (exempel spetsigt eller vasst suggods) och

5.8 Termik

smut Användaren och personer som befinner sig i närheten måste bära skyddsglasögon, skyddshjälm, hörselskydd,

skyddshandskar och skyddsskor då verktyget används.

b) Vid arbete med mineraliskt borrslam bö du bära skyddskläder och undvika hud- kontakt (pH>9, frätande)

6 Före start

FÖRSIKTIGHET

Spänningen måste vara densamma som verktygets typskylt. Försäkra dig om a verktyget inte är anslutet till elnätet.

FARA

Apparaten får endast anslutas vid en ligt jordad strömkälla.

FÖRSIKTIGHET

Se hela tiden till att dammsugaren s digt genom att aktivera hjulbromsarna.

FÖRSIKTIGHET

Var försiktig så att du inte klämmer så att kabeln inte skadas när du så sughuvudet.

6.1 Användning av förlängningskabel generator eller transformator

Se kapitlet "Beskrivning/Användning av fölängningskabel".

6.2 Första idrifttagandet

1. Öppna de båda låsklämmorna.
2. Lyft av sughuvudet från smutsbehålla
3. Ta ut tillbehören från smutsbehållaren förpackningen.

OBSERVERA För att kunna suga up damm lägger du filterpåsen i behålla enligt anvisning.

1. Sätt dit sughuvudet på smutsbehållaren.
2. Stäng de båda läsklämmorna.
3. Kontrollera noggrant att sughuvudet är rik tigt monterat och låst.
4. Anslut dammsugarslangen till apparaten.

att6.2.1 Lägg i en filterpåse för uppsugning av torrt damm 2

1. Öppnadebådalåsklämmorna.
2. Lyft av sughuvudet från smutsbehållaren.
   ordent
3. Lagg in den nya filterpåsen i smuts laren. sv
4. Tryck dit filterpåsens mynning på slangfäs tet.
5. Satt dit sughuvudet på smutsbehållaren.
6. Stäng de båda låsklämmorna.
7. Kontrollera noggrant att sughuvudet är rik diga och monterat och låst.
8. Anslut dammsugarslangen till verktyget.

6.3 Transport

dcFARA

Apparaten får endast transporteras när der är helt avslagen.

Bär inte apparaten när den är fylld.

Töm apparaten innan den ska bäras till ett annat, ställe.

När apparaten har använts till att suga upp vatten får den inte tippas åt sidan eller tra porteras liggande.

7 Drift

FÖRSIKTIGHET

Se hela tiden till att dammsugaren s digt genom att aktivera hjulbromsarna.

WARNING

I en nödsituation (t.ex. filtergenombrott), av verktyget, koppla från elanslutningen se till att verktyget kontrolleras av fænig personal innan det används igen.

7.1 Tillkoppling

1. Stick in elkontakten i uttaget.
2. Se till att dammsugaren står stadigt aktivera hjulbromsarna.
3. Tryck på strömbrytaren.

SV

7.2 Genomföra filterrengöring 3

Apparaten är försedd med en filterrengö som syftar till att i största möjliga må filtret fritt från damm.

1. Stick in elkontakten i uttaget.
2. Kontrollera att filterrengöringen är akt rad (sliden nedåt).
3. Tryck på strömbrytaren.
4. Stäng slangen resp. slanginsatsen för ca 5-10 sekunder.
   Filtret rengörs automatiskt med en l (pulserande ljud).

7.3 Avaktivera filterrengöring

Kontrollera att filterrengöringen är avaktiv (sliden uppåt) vid uppsugning med fogm stycket eller om en stor del av det s upp är vatten.

7.4 Uppsugning av torrt damm

OBSERVERA

Innan uppsugning av torrt damm, särski raliskt damm, påbörjas måste du se til alltid finns en filterpåse/dammpåse i bel

(Hilti-tillbehör). Det material som då enkelt och rent att hantera.

FÖRSIKTIGHET

Suggodset måste avfallshanteras enligt lagstadgade föreskrifter.

OBSERVERA

Använd alltid ett filter vid uppsugning damm.

Kontrollera att filtret inte är vått efter den årenste våtanvändningen innan du börjar mec torrdammsugningen. Ett fuktigt filter täpps snabbt igen när torrt damm sugs upp. På grund av detta bör filtret tvättas ur och to innan det används vid torrdammsugning.
och Eventuellt kan du byta ut filtret mot ett to
1. Dra av slangen med kopplingen från ver tyg/sugmunstycke.
2. Gör en fullständig rengöring.

7.4.1 Byte av filterpåse för torrt damm

FORSIKTIGHET

Suggodset måste avfallshanteras enligt lagstadgade föreskrifter.

1. Lossa försiktigt filterpåsens mynning från ing anslutningen.
2. håttång filterpåsens mynning med sliden.
3. Rengör smutsbehållaren med en trasa elle vattenslang.
   /4: Lägg i en ny filterpåse i smutsbehållaren
4. Tryck dit filterpåsens mynning på slangfäs tet.
   hand

7.5 Uppsugning av vätskor

tstöt OBSERVERA

Använd alltid ett filter vid uppsugning av vätskor (se Skötsel och underhåll).

rad5.1 Före uppsugning av vätskor 5

m: Ta ut filterpåsen/dammpåsen från smuts- om Bedällaren.

1. Kontrollera att fyllnadsnivåavkännarens elektroder resp. flottör inte är nedsmutsade och kontrollera att de är fria. Ta eventuell smuts med en borste.

2. mineaktivera den automatiska filterrengö-att rindgen.

ållaren

7.5.2 Under uppsugning av vätskor

Använd om möjligt ett separat filter vid våt vändning.

När den maximalt tillåtna vätskenivån har up nätts stängs verktyget automatiskt av.

WARNING

Om skum utvecklas måste du omedelbart av sluta arbetet och tömma behållaren.

/ torrt

7.5.3 Efter uppsugning av vätskor

1. Töm behållaren och rengör den med vattenslang, rengör elektroderna med borste och borsta av flottören och med handen när du har torkat dem

2. Låt överdelen till dammsugaren stå från behållaren, så att filtret och be kan torka.

7.6 After arbetet

1. Stäng av verktyget.
2. Dra ut stickproppen ur uttaget.
3. Rulla upp anslutningskablarna och hä upp dem på kabelkroken.
4. Töm behållaren och rengör verktyget nom att torka av det med en fukt
5. Rulla ihop slangen.
6. Ställ verktyget i ett torrt rum där obehörig person kan komma åt den

7.7 Tömning av smutsbehållaren

7.7.1 Tömma smutsbehållaren när den innehåller torrt damm

FARA

Kontrollera att inga skadliga föremål trängt igenom påsen.

OBSERVERA

Om smutsbehållaren innehåller torrt damr du ska tömma den rekommenderar vi rengör filtret fullständigt. Detta förlänger livslängd.

7.7.1.1 Innan smutsbehållaren ska tömmas måste följande arbetsste utföras:

1. Aktivera hjulbromsarna.
2. Dra ut elkontakten ur uttaget.
3. Öppna de båda låsklämmorna.
4. Lyft av sughuvudet från smutsbehållaren och ställ det på underlaget. 5.

7.7.1.2 När smutsbehållaren har tömts ska en följande arbetssteg utföras:

eFÖRSIKTIGHET

fivtart försiktig så att du inte klämmer dig så att kabeln inte skadas när du sätter skighuvudet.

nållaren

1. Sätt dit sughuvudet på smutsbehållaren och stäng de båda läsklämmorna.
2. Sätt fast slangen i slangfästet.

7.7.2 Tömning av vätska ur smutsbehållaren

FÖRSIKTIGHET

Suggodset måste avfallshanteras enligt ge- lagstadgade föreskrifter.

SV

7.7.2.1 Uttömning av vätska 6

FÖRSIKTIGHET

Kliv inte på ramens undre del. Om smuts behållaren tippar tillbaka kan det leda till skador.

FÖRSIKTIGHET

För att undvika klämskador bör du inte h mi när rämen vid tillbehörsfästet. att du

filtret Se till att dammsugaren står stadigt och aktivera hjulbromsarna.

1. Ta bort dammsugarslangen från slangfästet.

β. Ta bort verktygen från tillbehörsfästet.

1. FÖRSIKTIGHET Håll inte fast i ramen på ställen som smutsbehållaren kan slå emot.

Ta tag i handtaget för tömning av behå en ren och stjälp ut smutsbehållarens innehå

1. Rengör kanten på smutsbehållaren, slangfästet och slangmuffen med en trasa.

7.7.2.2 Tömning av vätskor

Töm ut avloppsvatten på avsett ställe genon avloppsslangen.

8 Skötsel och underhåll

8.1 Rengör filtret (fullständig rengöring)

OBSERVERA

Knacka inte filtret inte mot hårda föremål och använd inte hårda eller spetsiga föremål när du rengör det. Om du gör det minskar filtrets livslängd.

OBSERVERA

Filtret får inte rengöras med tryckluft eftersom detta riskerar att skada filtret.

OBSERVERA

Filtret är en slitagedel. Det bör bytas minst en gång i halvåret, vid intensiv användning med ännu tätare intervall.

SV

Apparaten är försedd med en filterrengöring som syftar till att i största möjliga mån hålla filtret fritt från damm.

1. Stick in elkontakten i uttaget.
2. Kontrollera att filterrengöringen är aktiverad (sliden nedåt).
3. Tryck på strömbrytaren.
4. Stäng slangen resp. slanginsatsen för hand cirka 5-10 sekunder.
5. Filtret rengörs automatiskt med en luftstöt (pulserande ljud).

OBSERVERA Filtret kan dessutom rengöras med vatten (inte med högtryckstvätt) och trasa.

Om filtret inte rengörs tillräckligt noggrant finns det en risk att mineraldammet fastnar i filtret och på så sätt minskar sugkapaciteten. Detta minskar filtrets livslängd.

8.2 Byte av filter resp. avluftningsfilter

FÖRSIKTIGHET

Använd aldrig dammsugaren utan filter.

1. Dra ut elkontakten ur uttaget.
2. Öppna filterkåpan
3. Ta försiktigt bort filtret från fästet.

1. Rengör filtertätningen med en trasa.
2. Sätt i det nya filtret.
3. Stäng filterkåpan.

8.3 Öppna apparaten för kontroller

1. Aktivera hjulbromsarna.
2. Dra ut stickproppen ur uttaget.
3. Öppnadetvälåsklämmorna.
4. Lyft av sughuvudet från smutsbehållaren och ställ det på underlaget.

8.4 Kontroll av den antistatiska klammern 8

Kontrollera den antistatiska klammern och titta efter skador. Låt Hilti-service byta ut den om det behövs.

8.5 Kontrollera fyllnadsnivåavkännaren

FÖRSIKTIGHET

Kontrollera om avstängningskontakterna är smutsiga och rengör dem vid behov med en borste.

Kontrollera flottörställarens rörlighet.

8.6 Stäng verktyget

FÖRSIKTIGHET

Var försiktig så att du inte klämmer dig så att kabeln inte skadas när du sätter sughuvudet.

1. Kontrollera om tätningen vid sughuvudet är smutsig och rengör den vid behov med en trasa.
2. Sätt dit sughuvudet på smutsbehållaren
3. Stäng de båda låsklämmorna.
4. Stick in elkontakten i uttaget.

8.7 Underhåll av verktyget

FÖRSIKTIGHET

Dra ut elkontakten ur uttaget.

Använd aldrig verktyget med tilltäppta ventilationsspringor! Rengör ventilationsspringorna försiktigt med en torr borste. Rengör verktygets utsida regelbundet med en putstrasa. Använd ej spruta, tryckluft, ångstråle eller rinnande vatten vid rengöringen! Verktygets elsäkerhet kan riskeras. Håll alltid verktygets handtag fria från olja och fett. Använd inga silikonhaltiga medel.

Vid underhåll och rengöring av verktyge det behandlas på ett sådant sätt att personal och andra personer inte utsätts fara. Använd fläktventilation. Använd skyd kläder. Rengör underhållsområdet så att farligt material sprids ut i omgivningen. Innan du tar bort verktyget från ett om med farligt material, sug upp partiklar verktygets utsida, torka det rent eller verktyget tätt. Undvik att sprida ut ska damm som har fastnat på dammsugare. Vid underhålls- och reparationsarbeten m alla smutsiga delar, som inte kunde retillräckligt väl packas ner i väl förslutna och sedan avfallshanteras enligt gällande och föreskrifter.

Minst en gång varjeårmåste en person av Hilti eller annan kunnig person gend en dammteknisk kontroll där skador på

veråtgets lufttäthet och funktionen hos kon- undelkeräheterna testas.

d8.8 Underhåll

iWARNING

Reparationer på de elektriska delarna får mendast utföras av behörig fackman. etc. från

Kontrollera regelbundet verktygets alla yttre dvelar med avseende på skador och alla ma verfunktioner med avseende på god funktion. Använd inte verktyget om delar är skadade görser manöverfunktioner inte fungerar väl. Låt Hiltiservice reparera verktyget.

lagar

8.9 Kontroll efter skötsel- och anständunderhållsarbeten

förer skötsel- och underhållsarbete måste förtollera att dammsugaren är riktigt m rad och att den fungerar felfritt.

Genomför ett funktionstest.

SV

9 Felsökning

Fel	Möjlig orsak Lösning
Ingen/förminskad sugka-pacitet.	Filterpåse/dammpåse full. Byt filterpåse/dammpåse.Se kapitlet: 7.4.1 Byte av filter-påse för torrt damm 4
	Inget filter isatt.	Sätt dit filter.
	Filtret är kraftigt nedsmutsat.	Gör en fullständig rengöring eller byt filtret.Se kapitlet: 8.1 Rengör filtret (fullständig rengöring)Se kapitlet: 8.2 Byte av filter resp. avluftningsfilter
	Slangen till dammsugaren eller Rengör slang och dammsudammsugarkåpan till elverkty-garkåpa.get är igentäppt.
	Tätning/behållarkant mellan dammsugaröverdelen och smutsbehållaren är nedsmutsad/defekt.	Rengör tätningen med en trasa eller byt ut den.
	Hål i slangen.	Ny slang behövs.
	Tätning till filterlock.	Låt Hilti-service reparera verk-tyget.
	Avloppsslangen är inte riktigt Förslut avloppsslangen riktigt. försluten.
Dammet blåses ut av paraten.	äfiftret är ej korrekt monterat.	Montera dit filtret på nytt.
	Skadat filter. Montera dit ett nytt filter.
	Filtertätning skadad. Montera dit ett nytt filter.
	Sughuvudet är inte riktigt merterat.	Montera dit sughuvudet rätt.Se kapitlet: 6.2 Första idrifttagandet
Apparaten startar och stannar utan anledning samt avger statiska ur-laddningar via användaren.	Elektrostatisk avledning har inte säkerställts. Apparaten är ansluten till ett icke jordang.	Anslut apparaten till ett jordat uttag. Använd en antistatisk slang.
	Den antistatiska klammern skadad.	Låt Hilti-service byta ut den antistatiska klammern.Sätt i apparaten i ett jordat ut-tag.
Apparaten startar inte eFSmuts. ter det att behållaren har tömts.		Slå av apparaten och vänta 5 s. Slåpåapparatenigenft 5 s.Rengör flottör, elektroder samt mellanrummet mellan elektro-derna.Kontrollera och säkerställ fri-gången.
Motorn går inte längre.	Eluttagets säkring har löst ut. Koppla in säkring. Om den I ser ut igen, sök efter orsak.
	Behållaren full.	Stäng av apparaten. Töm behållaren.Se kapitlet: 7.7.1 Tömma smutsbehållaren när den innehåller torrt damm
Spänningsvariationer	För hög impedans på spänningsförsörjningen.	Använd avsedd förlängnings-kabel (se kapitlet Beskrivning).

10 Avfallshantering

Hiltis verktyg är till stor del tillverkade av återvinningsbart material. En förutsättning för återvinning är att materialet separeras på rätt sätt. I många länder tar Hilti emot sina uttjänta produkter för återvinning. Fråga Hiltis kundservice eller din Hilti-säljare.

Elektriska verktyg får inte kastas i hushållssoporna!

Enligt EG-direktivet som avser äldre elektrisk och elektronisk utrustning, och tillämpning enligt nationell lag, ska uttjänta elektriska verktyg sorteras separat lämnas till återvinning som är skonsam mot miljön.

Avfallshantering av borrslam

Av hänsyn till miljön bör man inte leda ut ej förbehandlat borrslam i vattendrag ell nät. Kontrollera gällande regler och föreskrifter hos myndigheterna. Vi rekommenderar förbehandling:

1. Samla borrslammet (t.ex. med en våtdammsugare)
2. Låt borrslammet lägga sig och kasta det fasta avfallet på en uppsamlingsplats för byggnadsavfall. (Flockningsmedel kan påskynda separeringsprocessen.)
3. Innan det kvarvarande vattnet (basiskt, pH-värde > 7) leds ner i avloppet ska det neutraliseras med hjälp av surt neutraliseringsmedel eller genom utspädning med stora mängder vatten.

11 Tillverkarens garanti

Hilti garanterar att produkten inte har n material- eller tillverkningsfel. Garantin gä under förutsättning att produkten används hanteras, sköts och rengörs enligt Hiltis anvisning samt att den tekniska enheter varats intakt, d.v.s. att endast originalde tillbehör och reservdelar från Hilti har a

Garantin omfattar kostnadsfri reparation e kostnadsfritt utbyte av felaktiga delar un hela produktens livslängd. Delar som no slits omfattas inte av garantin.

Ytterligare anspråk är uteslutna, såvida annat strikt föreskrivs i nationella bes melser. Framför allt kan Hilti inte hå

nåsvarigt för direkta eller indirekta tillfälliga laskador eller följdskador, förluster eller kost s neder i samband med användningen eller puglas- att produkten inte kan användas för ehe-viss uppgift. Indirekt garanti avsee laanvändning eller lämplighet för något SV anstärst ändamål är uttryckligen utesluten.

ellär felet fastställts ska produkten tillsammans dened den aktuella delen skickas för reparatio melt/eller utbyte till Hiltis serviceverkstad.

Denna garanti omfattar Hiltis samtliga skyldighierte och ersätter alla tidigare eller samtida ämtanden, skriftliga eller muntliga överenskom-anselsen- vad gäller garanti.

12 Försäkran om EU-konformitet (original)

Beteckning:	Våt- och torrdamm sugare
Typbeteckning:	VC 60-U
Generation:	01
Konstruktionsår:		2007

Vi försäkrar under eget ansvar att proo stämmer överens med följande riktlinjer och normer: 2006/42/EG, 2004/108/EG, 2011/65/EU, EN 60335-1, EN 60335-2-69, EN ISO 12100.

Hilti Corporation, Feldkircherstrasse 100, FL-9494 Schaan

fals leain

Lukatela Luccini

f) Bruk beskyttelseshansker när du suger som opp varme materialer.
