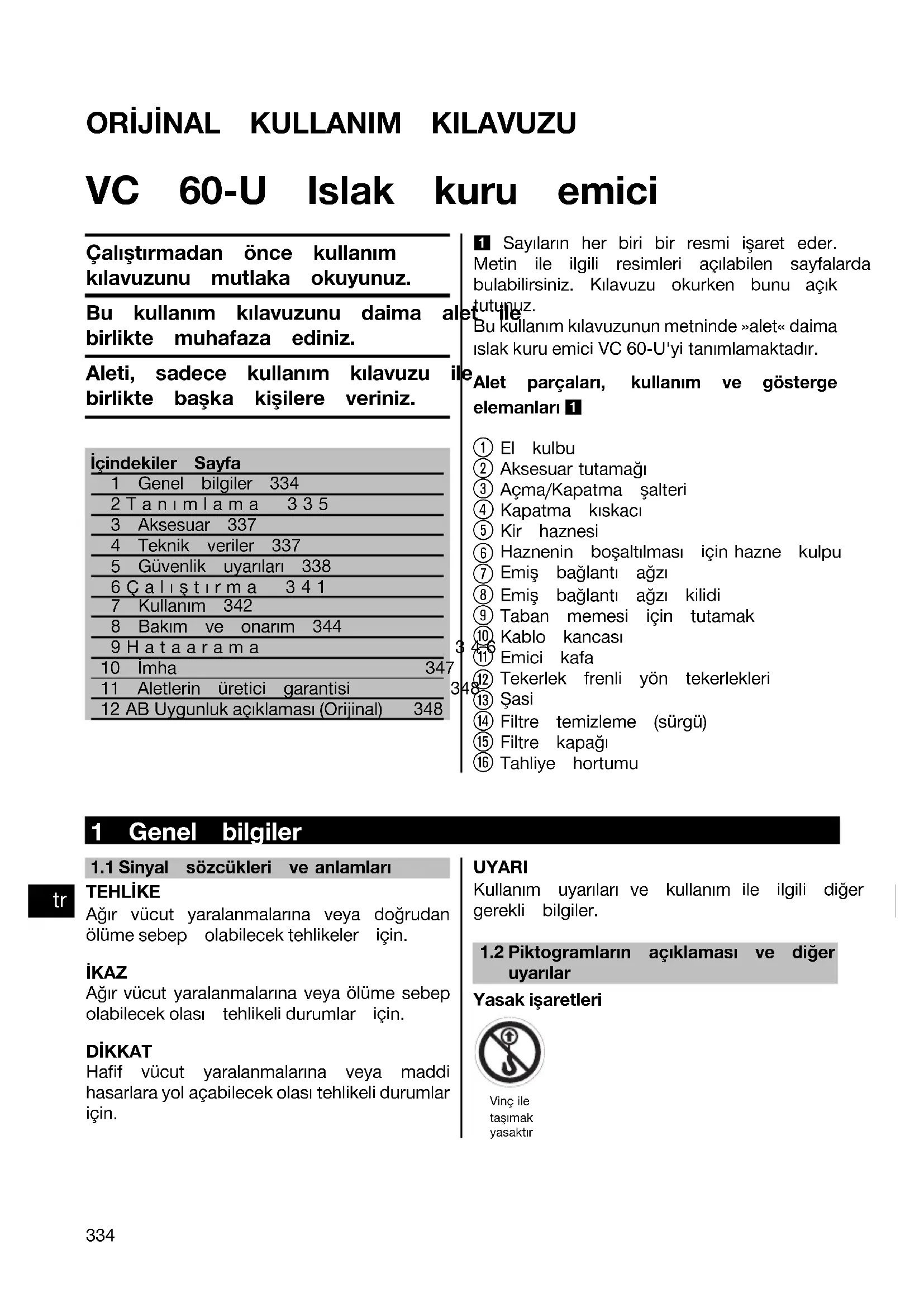

KULLANIM KILAVUZU VC 60U HILTI

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02ORİJİNAL KULLANIM KILAVUZU VC 60‑U Islak kuru emici Çalıştırmadan önce kullanımkılavuzunu mutlaka okuyunuz.Bu kullanım kılavuzunu daima alet ilebirlikte muhafaza ediniz.Aleti, sadece kullanım kılavuzu ilebirlikte başka kişilere veriniz.İçindekiler Sayfa1 Genel bilgiler 3342Tanımlama 3353 Aksesuar 3374 Teknik veriler 3375 Güvenlik uyarıları 3386Çalıştırma 3417 Kullanım 3428 Bakım ve onarım 3449Hataarama 34610 İmha 34711 Aletlerin üretici garantisi 348 12 AB Uygunluk açıklaması (Orijinal) 348 1 Sayıların her biri bir resmi işaret eder. Metin ile ilgili resimleri açılabilen sayfalarda bulabilirsiniz. Kılavuzu okurken bunu açık tutunuz. Bu kullanım kılavuzunun metninde »alet« daima ıslak kuru emici VC 60‑U'yi tanımlamaktadır. Alet parçaları, kullanım ve gösterge elemanları 1 El kulbu Aksesuar tutamağı Açma/Kapatma şalteri Kapatma kıskacı Kir haznesi Haznenin boşaltılması için hazne kulpu Emiş bağlantı ağzı Emiş bağlantı ağzı kilidi Taban memesi için tutamak Kablo kancası Emici kafa Tekerlek frenli yön tekerlekleri

Filtre temizleme (sürgü) Filtre kapağı Tahliye hortumu 1 Genel bilgiler

1.1 Sinyal sözcükleri ve anlamlarıTEHLİKE

Ağır vücut yaralanmalarına veya doğrudan ölüme sebep olabilecek tehlikeler için. İKAZ Ağır vücut yaralanmalarına veya ölüme sebep olabilecek olası tehlikeli durumlar için.DİKKAT Hafif vücut yaralanmalarına veya maddi hasarlara yol açabilecek olası tehlikeli durumlar için.UYARIKullanım uyarıları ve kullanım ile ilgili diğergerekli bilgiler.1.2 Piktogramların açıklaması ve diğeruyarılarYasak işaretleriVinç iletaşımakyasaktır

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02İkaz işaretleri Genel tehlikelere karşı uyarı Kötü maddelere karşı uyarı Tehlikeli elektrik gerilimine karşı uyarı Patlayıcı maddelere karşı uyarı Uyulması gereken kurallar Koruma elbisesi kullanınız Koruyucu gözlük kullanınız Koruyucu eldiven kullanınız Koruyucu kask kullanınız Kulaklık kullanınız Koruyucu ayakkabı kullanınız Semboller Kullanımdan önce kullanım kılavuzunu okuyunuz Atıkların yeniden değerlendirmesini sağlayınız Tanımlama detaylarının alet üzerindeki yeri Tip tanımı ve model tanımı aletinizin tip plakası üzerindedir. Bu verileri kullanım kılavuzunuza aktarınız ve bayilerimize veya servislerimize olan sorularınızda her zaman bu verileri bulundurunuz. Tip: Jenerasyon: 01 Seri no: 2 Tanımlama

2.1 Usulüne uygun kullanım

VC 60‑U, kuru toz için verimli temizlik sağlayan, üniversal bir endüstriyel emicidir. Hem kuru, hem de ıslak uygulamalar için kullanılabilir. Alet, Hilti elmas karot uçları veya Hilti elmas testerelerle birlikte ıslak kullanımda mineralli delme çamurunun ve Hilti elmas taşlama, kesici taşlama, kırıcı matkap ve kuru karot uçları ile kuru uygulamalarda oluşan büyük miktarlardaki mineral tozlarının emilmesi için uygundur. Alet bunun dışında sıvı emme maddesinin emilmesi için kullanılabilmektedir. Alet, kuru, yanıcı olmayan tozların ve sıvıların emilmesi için uygundur. Alet, patlama tehlikesi bulunan maddelerin, akkor veya yanan veya yanıcı ve agresif tozların (örneğin magnezyum - alüminyum tozu vs.) ve sıvıların (örneğin benzin, solventler, asitler, soğutma ve yağlama maddeleri vs.) emilmesi için kullanılmamalıdır. Alet yatık vaziyette çalıştırılmamalıdır. Aletin emiş maddeleri ve aksesuarlarıyla birlikte toplam ağırlığı maksimum 100 kg olmalıdır. Aleti merdiven yerine kullanmayınız. Aleti otomatik veya yarı otomatik tertibatlarda sabit sürekli işletimde kullanmayınız. UYARI- Aleti kullanacak personel, çalışmaya başlamadan önce aletin kullanımı,malzemeninyol açabileceği tehlikeler ve emilen malzemenin güvenli bir şekilde atığa çıkartılması konularında bilgilendirilmelidir. Suyun altında uygulama yapılması yasaktır. UYARI- Örneğin bir M veya H emicisini gerektiren sağlığı tehdit edici malzemeler ile sıcaklığı 60°C'nin üzerindeki yağ ve sıvı maddelerin emilmesi yasaktır. Bu aletle insanlar ve hayvanlarda emiş yapılmamalıdır. Elektrostatik efektlerin önlenmesi için antistatik bir emiş hortumu kullanınız. Bu alet ticari kullanım için uygundur, örneğin otellerde, okullarda, hastanelerde, fabrikalarda, dükkânlarda, bürolarda ve kiralama mağazalarında.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02Çalışılabilecek sahalar: Şantiye, atölye, onarım, tadilat ve yeni yapılandırmalarda. Alette onarımlara veya değişikliklere izin verilmez. Kullanım kılavuzundaki çalıştırma, bakım ve koruma bilgilerine uyunuz. Yaralanma tehlikelerini önlemek için sadece orijinal Hilti aksesuar ve aletlerini kullanınız. Eğitim görmemiş personel tarafından uygunsuz işlem yapılır usulüne uygun kullanılmazsa, alet ve yardımcı gereçlerinden dolayı tehlike oluşabilir.

2.2 Standart donanımın teslimat kapsamına aşağıdakiler dahildir:

1 Alet, düz kağıt filtre ve taşıyıcı şasi ile birlikte 1 Dönüş manşonuna, takım manşonuna ve konik adaptöre sahip komple emiş hortumu 1 Kenar ağızlığı 1 Filtre torbası 1 Aksesuar seti 1 Kullanım kılavuzu

2.3 Uzatma kablosunun kullanımı

Kullanım alanı için sadece izin verilen yeterli kesitte uzatma kabloları kullanınız. Aksi taktirde cihazda güç kaybı ve kablolarda aşırı ısınma meydana gelebilir. Uzatma kablosunun hasarlanma durumunu düzenli olarak kontrol ediniz. Hasar gören uzatma kablolarını değiştiriniz. VC 60-U için tavsiye edilen asgari kesit ve maks. kablo uzunlukları: Kablo kesiti 1,5 mm² 2,5 mm² Voltaj 110‑120 V 30 m 50 m Voltaj 220‑240 V 30 m 50 m 1,25 mm², 2 mm² ve 3,5 mm² iletken enine kesitine sahip uzatma kablosu kullanmayınız.

2.4 Açık alanlarda uzatma kablosu

Açık alanda sadece izin verilen ve uygunluğu tanımlanmış uzatma kablosu kullanınız.

2.5 Bir jeneratör ve transformatörün kullanılması

Aşağıdaki şartlar yerine getirildiyse, bu alet bir jeneratör veya yapı tarafından bir transformatör ile çalıştırılabilir: Çıkış gücü Watt olarak aletin tip plakasındaki güçten en az iki katı kadar olmalıdır, işletme voltajının nominal gerilime göredevamlı%+5ve%‑15arasındaolması gerekir ve frekans 50 ile 60 Hz arasında olmalıdır, kesinlikle 65 Hz üzerine çıkmamalıdır ve yol alma güçlendiricili otomatik bir gerilim regülatörü mevcut olmalıdır. Jeneratör/transformatörde aynı anda asla başka bir cihaz çalıştırmayınız. Başka cihazların açılması ve kapatılması, cihaza zarar verebilecek düşük gerilim veya aşırı gerilime sebep olabilir.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 023Aksesuar Yedek parçalar, takımlar ve aksesuarlar Hilti satış kanalları üzerinden tedarik edilmektedir. Tanım Tanımlama Filtre torbası Düz kağıt filtre Dönüş manşonuna, takım manşonuna ve konik adaptöre sahip komple emiş hortumu ∅ 36 mm, uzunluk 5 m Aksesuar seti 1 dirsek, 2 uzatma borusu, lamel dudaklı 1 yer ağızlığı ve 1 takım fırça Hortum manşonları Konik adaptör 4 Teknik veriler Teknik değişiklik hakkı saklıdır! Ölçme gerilimi 110 V 110 V 120 V 220 V 230 V 230 V 240 V Ölçüm yuvası

1.100 W 950 W 1.200 W 1.200 W 2.200 W 2.400 W 1.200 W

Cihaz ve kullanım bilgileri Koruma sınıfı Koruma sınıfı I Koruma türü IP X4 sıçrama suyu koruması Frekans 50…60 Hz EPTA‑Procedure 01/2003'e göre ağırlık 31 kg Boyutlar (U x G x Y) 680 mm X 520 mm X 1.000 mm Şebeke bağlantı kablosu (uzunluk) 10 m Şebeke bağlantı kablosu (tip) H07RN‑F 3x1,5mm² Maks. hacim akışı (hava) 2X56 l/sn Maks. vakum 0,235 bar (CH: 0,208 bar) Hazne hacmi 72 l Filtre torbası hacmi 29 l Su faydalanımı kullanım hacmi 56 l Emiş hortumu çapı (döner manşon emiş tarafı; alet manşonu cihaz tarafı) Uzunluk 5 m: 36 mm Hava sıcaklığı -20…+40 °C Ses ve vibrasyon bilgileri (EN 60335-2-69 uyarınca ölçülmüştür): Standart A olarak değerlendirilen çıkan ses basıncı seviyesi 74 dB (A) Belirlenen ses seviyesi için emniyetsizlik 2,5 dB (A)

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02Üç eksenli vibrasyon değeri (vibrasyon vektör toplamı) <2,5m/s² Emniyetsizlik (K) vibrasyon değerinde dikkate alınır 5 Güvenlik uyarıları

5.1 Ana güvenlik açıklamaları

a) Kılavuzun her bölümünde bulunan güvenlik tekniği uyarılarının yanında aşağıdaki kurallar her zaman uygulanmalıdır. b) Bütün uyarıları okuyunuz! Bu uyarılara uyulmaması elektrik çarpmasına, yangına ve/veya ağır yaralanmalara yol açabilir. c) Aletin bir elektrikli el aleti ile birlikte uygulanması sırasında, kullanımdan önce elektrikli el aletinin kullanım kılavuzu okunmalı ve bütün uyarılar dikkate alınmalıdır.

5.2 Kullanıcı ile ilgili talepler

a) Dikkatli olunuz, ne yaptığınıza dikkat ediniz ve aletle mantıklı bir şekilde çalışınız. Yorgunsanız veya uyuşturucu, alkol veya ilaçların etkisi altındaysanız aleti kullanmayınız.Kullanım esnasında bir anlık dikkatsizlik ciddi yaralanmalara yol açabilir. b) Kişisel koruyucu donanım ve her zaman bir koruyucu gözlük takınız.Elektrikli el aletinin çeşidi ve kullanımına göre toz maskesi, kaymayan güvenlik ayakkabısı, koruyucu kask veya kulaklık gibi kişisel koruma donanımı takmak yaralanma riskini azaltır. c) Toz emme ve tutma tertibatları monte edilebiliyorsa, bunların bağlı olduğundan ve doğru kullanıldığından emin olunuz.Bu toz emme tertibatının kullanımı tozdan kaynaklanabilecek tehlikeleri azaltabilir. d) Bu alet profesyonel kullanıcılar için uygundur. e) Alet sadece yetkili personel tarafından kullanılabilir, bakımı ve onarımı yapılabilir. Bu personel meydana gelebilecek tehlikeler hakkında özel olarak eğitim görmüş olmalıdır.

5.3 Çalışma yerinin usulüne göre

ayarlanması a) Çalışma alanının iyi aydınlatılmasını sağlayınız. b) Çalışma yerinin iyi havalandırılmasını sağlayınız. Kötü havalandırılan çalışma yerleri, aşırı toz nedeniyle sağlığa zarar verebilir. c) Çalışma alanınızı düzenli tutunuz. Sizi yaralayabilecek cisimleri çalışma ortamınızdan uzak tutunuz. Düzensiz çalışma yeri kazalara sebebiyet verebilir. d) Kullanılmayan elektrikli aletleri çocukların erişemeyeceği yerde muhafaza ediniz. Aleti iyi tanımayan veya bu talimatları okumamış kişilere aleti kullandırmayınız. Aletler, tecrübesiz kişiler ile fiziksel, algısal veya zihinsel engelli kişiler tarafından kullanılması durumunda tehlikelidir. e) Aletin kullanılması sırasında çocukları ve diğer kişileri uzak tutunuz.Dikkatiniz dağılırsa aletin kontrolünü kaybedebilirsiniz. f) Yanıcı sıvıların, gazların veya tozların bulunduğu patlama tehlikesi olan yerlerde alet ile çalışmayınız. Elektrikli el aletleri, toz veya buharı yakabilecek kıvılcım oluştururlar. g) Diğer kişilerin alete veya uzatma kablosuna dokunmasına izin vermeyiniz. h) Aşırı vücut hareketlerinden sakınınız. Güvenli bir duruş sağlayınız ve her zaman dengeli durunuz.

i) Kaymayan ayakkabı giyiniz.

j) Çalışma esnasında şebeke ve uzatma kablosunu her zaman aletin arka tarafında, aletten uzakta bırakınız.Bu, çalışma esnasında düşme tehlikesini azaltır. k) Aleti bir vinç vasıtasıyla taşımayınız.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02l) Şebeke fişini takmadan önce, aletin kapalı konumda olduğundan emin olunuz.

5.4 Genel güvenlik önlemleri

a) Doğru aleti kullanınız. Aleti ön görülmemiş amaçlar için kullanmayınız, aksine sadece usulüne uygun ve kusursuz bir durumda kullanınız. b) Aleti asla kontrolsüz bırakmayınız. c) Çevre etkilerini dikkate alınız. Yangın veya patlama tehlikesi olan yerlerde aleti kullanmayınız. d) Cihaz don olayına karşı korunmalıdır. e) DİKKAT - Kullanılmayan aletleri güvenli olarak muhafaza ediniz. Kullanılmayan aletler kuru, yüksek veya çocukların ulaşamayacağı bir yerde saklanmalıdır. f) DİKKAT - Alet kullanılmadığında (çalışma molalarında), bakım ve koruma ile filtre değişiminden önce şebeke fişini daima prizden çekiniz. g) Taşımak için aleti kapatınız. h) Alette ve aksesuarlarında hasar olup olmadığını kontrol ediniz. Kullanımdan önce güvenlik önlemlerinin veya az hasarlı parçaların kusursuz ve usulüne uygun olarak çalışıp çalışmadığı kontrol edilmelidir. Hareketli parçaların kusursuz çalışıp çalışmadığı ve sıkışması veya parçaların hasarlı olup olmadığı kontrol edilmelidir. Bütün parçalar doğru takılmış olmalıdır ve aletin kusursuz bir şekilde çalışması için tüm koşullar yerine getirilmiş olmalıdır. Kullanım kılavuzunda aksine bir açıklama yapılmamışsa hasarlı güvenlik önlemleri ve parçalar, usulüne uygun olarak, yetkili atölyelerde tamir ettirilmeli veya değiştirilmelidir.

i) Filtrenin doğru yerleşmiş olduğunu

kontrol ediniz. Filtrenin hasarsız olduğundan emin olunuz. j) Aletinizi sadece kalifiye uzman personele ve sadece orijinal yedek parçalar ile tamir ettiriniz. Böylece alet güvenliğinin korunduğundan emin olunur. k) Alet ayarı yapmadan, aksesuar parçalarını değiştirmeden veya aleti bir yere koymadan önce fişi prizden çıkartınız. Bu önlemler, aletin istem dışı çalışmasını engeller. l) Aleti, aksesuarları, kullanım takımlarını vb. bu talimatlara ve bu alet için özel açıklamalara uygun şekilde kullanınız. Çalışma şartlarını ve yapılacak işi de ayrıca göz önünde bulundurunuz.Aletlerinin öngörülen uygulamalar dışında kullanılması tehlikeli durumlara yol açabilir. m) Su seviyesi sınırlama tertibatı, talimatlara göre düzenli olarak bir fırçayla temizlenmeli ve hasar belirtisi araştırılmalıdır.

a) Bakım ve onarım hakkındaki uyarılara uyunuz. b) Aletin bakımını titizlikle yapınız. Hareketli parçaların kusursuz çalıştığı ve sıkışmadığı, parçaların kırılıp kırılmadığı veya hasar görüp görmediği, alet fonksiyonlarının kısıtlanma durumlarını kontrol ediniz. Hasarlı parçaları aleti kullanmadan önce tamir ettiriniz. Birçok kazanın nedeni bakımı kötü yapılan elektrikli el aletleridir.

a) Aletin bağlantı fişi prize uygun olmalıdır. Fiş hiç bir şekilde değiştirilmemelidir. Adaptör fişini topraklama korumalı aletler ile birlikte kullanmayınız. Değiştirilmemiş fişler ve uygun prizler elektrik çarpması riskini azaltır. b) Borular, radyatörler, fırınlar ve buzdolapları gibi toprağa temas eden üst yüzeylere vücudunuzla temas etmekten kaçınınız.Vücudunuzun toprakla teması var ise yüksek elektrik çarpması riski oluşur. c) Aleti yağmurdan veya ıslaklıktan uzak tutunuz. Elektrikli bir alete su girmesi, elektrik çarpması riskini arttırır. d) Aletin bağlantı hatlarını düzenli olarak kontrol ediniz ve hasar durumunda bunu

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02bir Hilti servisinde yeniletiniz. Uzatma hatlarını düzenli olarak kontrol ediniz ve hasar görmüş ise değiştiriniz. e) Alet ve aksesuarın usulüne uygunluk durumunu kontrol ediniz. Hasar varsa, sistem tam değilse veya kullanım elemanları kusursuz işlemiyorsa, aleti ve aksesuarları çalıştırmayınız. f) Çalışma esnasında şebeke veya uzatma kablosu hasar görürse, bu kabloya dokunmamalısınız. Şebeke fişini prizden çekiniz.Hasarlı bağlantı hatları ve uzatma hatları elektrik çarpması nedeniyle tehlike oluşturur. g) Hasarlı şalterler Hilti Servisi'nde yenilenmelidir. Şalteri açılmayan ve/veya kapanmayan aletleri kullanmayınız. h) Aletinizi sadece, orijinal yedek parçalarının kullanıldığı bir elektrik uzmanına (Hilti Servis) tamir ettiriniz, aksi takdirde kullanıcı için kaza durumu meydana gelebilir.

i) Aleti taşımak, asmak veya fişi şalterden

çekmek için kabloyu kullanım amacı dışında kullanmayınız. Kabloyu sıcaktan, yağdan, keskin kenarlardan ve hareketli alet parçalarından uzak tutunuz. Hasarlı veya karışmış kablolar elektrik çarpması riskini arttırır. j) Elektrikli bir el aleti ile açık alanda çalışacaksanız sadece dışarıda kullanımına da izin verilen uzatma kabloları kullanınız. Dış mekanlar için uygun olan uzatma kablolarının kullanımı elektrik çarpması riskini azaltır. k) Elektrik kesintisinde: Alet kapatılmalı, fiş çıkartılmalıdır. l) Çok prizli uzatma kablosu ve birçok aletin aynı anda çalıştırılmasından kaçınılmalıdır. m) Emiş üst kısmına asla su püskürtmeyiniz: İnsanlar ve alet için tehlike arz eder. n) Şebeke, uzatma ve alet bağlantı kablolarının kavramaları, sıçrama suyuna karşı dayanıklı olmalıdır. o) Şebeke bağlantı tesisatlarını sadece doğrudan fişten çekiniz (bağlantı tesisatını çekerek veya çekiştirerek değil). p) Asla emiciyi şebeke kablosundan başka bir çalışma pozisyonuna çekmeyiniz. q) Aleti asla kirli veya ıslak durumda çalıştırmayınız. Alet üst yüzeyindeki toz, özellikle iletken malzeme veya nem, uygunsuz kullanımlar sonucu elektrik çarpmasına yol açabilir. Bu yüzden özellikle iletken malzemelerin sık işlenmesinde kirlenen aletleri düzenli aralıklarla Hilti Servisi'ne kontrol ettiriniz. r) Kablonun su birikintilerinin içinde bulunmadığından emin olunuz.

a) Sağlığa zararlı, yanıcı ve/veya patlayıcı tozlar emilmemelidir (magnezyum - alüminyum tozu vs.). b) Alet, kuru, yanıcı olmayan tozların emilmesi için uygundur. c) Yanıcı, patlayıcı, agresif sıvılar emilmemelidir (soğutma ve yağlama maddeleri, benzin, solvent, asit (pH<5), çözeltiler (pH>12,5)vs.) d) Köpük veya sıvı çıkışında aleti hemen kapatınız. e) Bazlıveasitlisıvılarlatemasıengelleyiniz. Kazayla temasta su ile durulayınız. Sıvı gözlere temas ederse, bol su ile yıkayınız ve ayrıca doktor yardımı isteyiniz. f) Sıcak emiş maddesinin emilmesi sırasında koruyucu eldiven kullanınız. g) Atık torbası üzerinden yaralanmalara neden olabilecek cisimleri emdirmeyiniz (örneğin sivri veya keskin kenarlı emiş maddesi)

Sıcak malzemeler emilmemelidir (akkor sigara, sıcak kül vs.).

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 025.9 Kişisel koruma tertibatı a) Aletin kullanımı esnasında kullanıcı ve çevresinde bulunan kişiler uygun bir koruyucu gözlük, kulaklık, koruyucu eldiven ve emniyet ayakkabısı kullanmalıdır. b) Mineral sondaj çamuru ile çalışırken koruyucu elbise giyiniz ve cilde temas etmesini önleyiniz (pH>9 kötü) 6 Çalıştırma DİKKAT Şebeke gerilimi ile tip plakası üzerindeki veriler birbiriyle uyumlu olmalıdır. Alet şebekeye bağlı olmamalıdır. TEHLİKE Aleti sadece kurallara göre topraklanmış bir elektrik kaynağına bağlayınız. DİKKAT Tekerlek frenlerine kumanda etmek suretiyle, emicinin her zaman emniyetli durmasını sağlayınız. DİKKAT Emiş kafasını yerleştirirken, kendinizi sıkıştırmamaya ve şebeke kablosunun zedelememeye dikkat ediniz.

6.1 Uzatma kablosu ve jeneratör veya

transformatörün kullanılması Bakınız bölüm "Tanımlama/ uzatma kablosunun kullanımı".

1. İki kilit kıskacını açınız.

2. Emici kafayı kir haznesinin üzerinden

ambalajdan dışarı alınız. UYARI Kuru tozların emilmesi için filtre torbasını talimata göre haznenin için yerleştiriniz.

4. Emiş kafasını kir haznesinin üzerine

5. İki kilit kıskacını kapatınız.

6. Emiş kafasının doğru monte edildiğinden

ve sürgülendiğinden emin olunuz.

7. Emiş hortumunu alete bağlayınız.

6.2.1Kurutozlarınemilmesiiçinfiltre

torbasını yerleştiriniz 2

1. İki kilit kıskacını açınız.

2. Emici kafayı kir haznesinin üzerinden

3. Yeni filtre torbasını kir haznesinin içine

4. Filtre torbası manşonunu güçlü bir şekilde

giriş bağlantı ağzının üzerine bastırınız.

5. Emiş kafasını kir haznesinin üzerine

6. İki kilit kıskacını kapatınız.

7. Emiş kafasının doğru monte edildiğinden

ve sürgülendiğinden emin olunuz.

8. Emiş hortumunu alete bağlayınız.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 026.3 Taşıma TEHLİKE Alet sadece tamamen durmuş vaziyette taşınmalıdır. Dolu durumdaki alet taşınmamalıdır. Aletin başka bir yere taşınması gerekiyorsa, önce boşaltınız. Su emildikten sonra aleti yatırmayınız veya yatık konumda taşımayınız. 7 Kullanım DİKKAT Tekerlek frenlerine kumanda etmek suretiyle, emicinin her zaman emniyetli durmasını sağlayınız. İKAZ Acil durumlarda (örn. filtre delinmesi) alet kapatılmalı, şebekeden ayrılmalı ve tekrar kullanılmadan önce uzman personele kontrol ettirilmelidir.

1. Şebeke fişini prize takınız.

2. Emicinin emniyetli durduğundan emin

olunuz ve tekerlek frenlerine kumanda ediniz.

3. Açma/kapatma düğmesine basınız.

7.2 Filtre temizliğinin uygulanması 3

Düz kağıt filtrenin büyük oranda yapışan tozlardan temizlenmesi için alet bir filtre temizlemesine sahiptir.

1. Şebeke fişini prize takınız.

2. Filtre temizlemesinin aktifleştirildiğinden

emin olunuz (sürgü altta konumu).

3. Açma/kapatma düğmesine basınız.

4. Hortumu veya hortum ağzını elinizle

yaklaşık 5-10 saniye kapatınız. Düz kağıt filtre bir hava darbesi (pülsasyon gürültüsü) otomatik olarak temizlenir.

7.3 Filtre temizlemesinin devre dışı

bırakılması Kenar ağızlığı ile emiş yaparken veya ağırlıklı olarak su emildiğinde, filtre temizlemesinin devre dışı bırakılmış olduğundan emin olunuz (sürgü üstte konumu).

7.4 Kuru tozların emilmesi

UYARI Kuru tozların ve özellikle mineralli tozların emilmesinden önce, daima bir filtre torbasının/atık torbasının yerleştirilmiş olmasına dikkat edilmelidir (Hilti aksesuarı). Bu sayede emilen malzeme basit bir şekilde atığa çıkartılabilir. DİKKAT Emilen maddeler, yasal hükümlere uygun olarak atığa çıkartılmalıdır. UYARI Kuru tozların emilmesi için daima bir düz kağıt filtre kullanınız. Düz kağıt filtrenin kuru emişten önce son ıslak uygulama nedeniyle nemli olmamasına dikkat edilmelidir. Nemli bir düz kağıt filtre, kuru maddeler emildiğinde çok çabuk tıkanır. Bu nedenden dolayı düz kağıt filtre kuru emişten önce yıkanmalı ve kurutulmalı ya da bunun yerine kuru bir düz kağıt filtre takılmalıdır.

1. Hortumu manşonla birlikte takımdan / emiş

ağızlığından çekiniz.

2. Bir komple temizlik uygulayınız.

7.4.1 Kuru tozlarda filtre torbasını

değiştiriniz 4 DİKKAT Emilen maddeler, yasal hükümlere uygun olarak atığa çıkartılmalıdır.

1. Filtre torbası manşonunu dikkatli bir şekilde

3. Kir haznesini bir bezle ve bir su hortumuyla

4. Yeni filtre torbasını kir haznesinin içine

5. Filtre torbası manşonunu güçlü bir şekilde

giriş bağlantı ağzının üzerine bastırınız.

7.5 Sıvıların emilmesi

UYARI Sıvıların emilmesi için daima bir düz kağıt filtre kullanınız (bakınız bakım ve koruma).

7.5.1 Sıvıların emilmesinden önce 5

1. Filtre torbasını/atık torbasını kir

haznesinden dışarıya alınız.

2. Elektrotları veya şamandırayı kirlilikverahat

çalışma bakımından kontrol ediniz ve kirlilik söz konusu olduğunda bunları bir fırçayla temizleyiniz.

3. Otomatik filtre temizlemesini devre dışı

7.5.2 Sıvıların emilmesi sırasında

Sıvı uygulama için mümkünse ayrı bir düz kağıt filtre kullanınız. Maksimum sıvı seviyesine ulaşıldığında alet otomatik olarak kapanır. İKAZ Köpük oluşumunda çalışmayı hemen sona erdiriniz ve hazneyi boşaltınız.

7.5.3 Sıvıların emilmesinden sonra

1. Hazneyi boşaltınız ve hazneyi bir su

hortumu ile, elektrotları bir fırça ile ve düz kağıt filtreyi önceki kurutma işleminden sonra elinizle silerek temizleyiniz.

2. Düz kağıt filtrenin ve haznenin

kuruyabilmesi için emicinin üst kısmını hazneden ayrı bir yere yerleştiriniz.

7.6 Çalışmadan sonra

1. Aleti devreden çıkartınız.

2. Şebeke fişini prizden çekiniz.

3. Bağlantı tesisatını sarınız ve bunu kablo

4. Hazneyi boşaltınız ve aleti ıslak bir bezle

silerek temizleyiniz.

6. Aleti, izinsiz kullanıma karşı emniyetli bir

şekilde, kuru bir mekâna yerleştiriniz.

7.7 Kir haznesinin boşaltılması

7.7.1 Kuru tozlarda kir haznesinin

boşaltılması TEHLİKE Sizi yaralayabilecek cisimlerin torbayı delmemiş olduğundan emin olunuz. UYARI Kuru tozlarda kir haznesini boşaltmadan önce bir filtre tam temizlemesinin uygulanması tavsiye edilmektedir. Bu, filtre ömrünün fark edilir oranda artmasına etki etmektedir.

7.7.1.1 Kir haznesinin boşaltılmasından

önce aşağıdaki çalışma adımları yerine getirilmelidir:

1. Tekerlek frenlerine kumanda ediniz.

2. Şebeke fişini prizden çekiniz.

3. İki kilit kıskacını açınız.

4. Emiş kafasını kir haznesinin üzerinden

kaldırınız ve bunu düz bir yüzeyin üzerine yerleştiriniz.

7.7.1.2 Kir haznesinin boşaltılmasından

sonra aşağıdaki çalışma adımları yerine getirilmelidir: DİKKAT Emiş kafasını yerleştirirken, kendinizi sıkıştırmamaya ve şebeke kablosunun zedelememeye dikkat ediniz.

1. Emici kafasını kir haznesinin üzerine

oturtunuz ve iki kilit kıskacını kapatınız.

2. Hortumu emiş bağlantı ağzına sabitleyiniz.

7.7.2 Sıvılarda kir haznesinin boşaltılması

DİKKAT Emilen maddeler, yasal hükümlere uygun olarak atığa çıkartılmalıdır.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 027.7.2.1 Sıvıların dışarı dökülmesi 6 DİKKAT Ayağınızla şasinin alt tarafının üzerine çıkmayınız. Kir haznesinin aniden geriye yatması, yaralanmalara neden olabilir. DİKKAT Bir sıkışmayı önlemek için şasiyi aksesuar yuvasına doğru tutmayınız.

1. Emicinin emniyetli durduğundan emin

olunuz ve tekerlek frenlerine kumanda ediniz.

2. Emiş hortumunu emiş bağlantı ağzından

3. Takımları aksesuar tutamağından

4. DİKKAT Şasiyi, kir haznesinin

çarpabileceği bölgelerden kavramayınız. Haznenin boşaltılması için hazne kulpunu kavrayınız ve kir haznesini yatırarak boşaltınız.

5. Kir haznesinin kenarını, emiş bağlantı ağzını

ve hortum maşonunu bir bezle temizleyiniz.

7.7.2.2 Sıvıların boşaltılması

Kirli suyu uygun bir yerde, boşaltma hortumu üzerinden boşaltınız. 8 Bakım ve onarım

8.1 Düz kağıt filtrenin temizlenmesi (tam

temizleme) UYARI Düz kağıt filtreyi temizlemek için sert cisimlere vurmayınız veya sert ya da sivri cisimlerle işlem yapmayınız.Buyüzdendüzkağıtfiltreninömrü kısalmaktadır. UYARI Düz kağıt filtre, bir hava basınçlı temizleyici ile temizlenmemelidir. Bu, filtre malzemesinde yırtıklara neden olabilmektedir. UYARI Düz kağıt filtre aşınan bir parçadır. En azından altı ayda bir, ancak cihaz daha yoğun kullanıldığında daha sık temizlenmelidir. Düz kağıt filtrenin büyük oranda yapışan tozlardan temizlenmesi için alet bir filtre temizlemesine sahiptir.

1. Şebeke fişini prize takınız.

2. Filtre temizlemesinin aktifleştirildiğinden

emin olunuz (sürgü altta konumu).

3. Açma/kapatma düğmesine basınız.

4. Hortumu veya hortum ağzını elinizle

yaklaşık 5-10 saniye kapatınız.

5. Düz kağıt filtre bir hava darbesi (pülsasyon

gürültüsü) otomatik olarak temizlenir. UYARI Düzkağıtfiltreayrıcasuyla (yüksek basınçlı temizleyici değil) ve bezle temizlenebilmektedir. Temizliğin ihmal edilmesi halinde mineral tozunun düz kağıt filtreye yerleşmesi ve bundan dolayı emiş gücünün olumsuz etkilenmesi mümkündür. Bu yüzden düz kağıt filtrenin ömrü kısalmaktadır.

8.2 Düz kağıt filtreyi veya çıkış havası

filtresini değiştiriniz DİKKAT Asla düz kağıt filtre olmadan emiş yapmayınız.

1. Şebeke fişini prizden çekiniz.

2. Filtre kapağını açınız

3. Dikkatli bir şekilde düz hava filtresini

tutamağından çıkartınız.

8.2.2 Düz hava filtresinin monte edilmesi

1. Filtre contasını bir bezle temizleyiniz.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 022. Yeni düz kağıt filtreyi yerleştiriniz.

3. Filtre kapağını kapatınız.

8.3 Test faaliyetleri için aleti açınız

1. Tekerlek frenlerine kumanda ediniz.

2. Şebeke fişini prizden çekiniz.

3. İki kilit kıskacını açınız.

4. Emiş kafasını kir haznesinin üzerinden

kaldırınız ve bunu düz bir yüzeyin üzerine yerleştiriniz.

8.4 Antistatik kıskacın kontrolü 8

Antistatik kıskacı hasar bakımından kontrol ediniz ve gerekiyorsa Hilti servisi tarafından değiştirilmesini sağlayınız.

8.5 Doluluk seviyesi denetimini kontrol

ediniz DİKKAT Devreyi kesme kontağının kirli olup olmadığını kontrol ediniz ve gerekirse bir fırça ile temizleyiniz. Şamandıra devresini hareketlilik bakımından kontrol ediniz.

8.6 Aletin kapatılması

DİKKAT Emiş kafasını yerleştirirken, kendinizi sıkıştırmamaya ve şebeke kablosunun zedelememeye dikkat ediniz.

1. Emici başlıktaki contanın kirli olup

olmadığını kontrol ediniz ve gerekirse başlığı bir bezle temizleyiniz.

2. Emiş kafasını kir haznesinin üzerine

3. Her iki kilit kıskacını kapatınız.

4. Şebeke fişini prize takınız.

8.7 Aletin koruyucu bakımı

DİKKAT Şebeke fişini prizden çekiniz. Aleti hiçbir zaman havalandırma delikleri tıkalı iken çalıştırmayınız! Havalandırma deliklerini kuru bir fırça ile dikkatlice temizleyiniz. Aletin dış yüzeyini düzenli olarak bir temizlik bezi ile temizleyiniz. Temizlik için püskürtme aleti, yüksek basınçlı temizleyici, buharlı alet veya akıcı su kullanmayınız! Alet elektrik güvenliği bu yüzden tehlikeye maruz kalabilir. Aletteki tutamak kısmını yağdan uzak tutunuz. Silikon içerikli bakım malzemesi kullanmayınız. Alete, bakım ve temizlik çalışmalarında, bakım yapan personel ve diğer şahıslar için tehlike oluşturmayacak şekilde muamele edilmelidir. Filtrelenmiş zorunlu havalandırma uygulayınız. Koruyucu elbise giyiniz. Bakım bölgesini, çevreye tehlikeli maddeler ulaşmayacak şekilde temizleyiniz. Alet, tehlikeli madde bulunan bölgeden çıkartılmadan önce, aletin dış kısmında emiş yapınız, bezle siliniz veya aleti sıkıca ambalajlayınız. Bu sırada çökelmiş, tehlikeli tozun yayılmasını engelleyiniz. Bakım ve onarım çalışmaları sırasında, tatmin edici bir şekilde temizlenemeyen parçalar, geçirgen olmayan poşetlerin içinde ambalajlanmalı ve ortadan kaldırma talimatlarına uygun olarak atığa çıkartılmalıdır. En az yılda bir defa Hilti servisi veya eğitilmiş bir şahıs tarafından bir toz tekniği kontrolü yapılmalıdır, örneğin filtre hasarı, aletin hava sızdırmazlığı ve kontrol düzeneklerinin işlevleri bakımından.

İKAZ Elektrik parçalarındaki onarımlar sadece elektronik uzmanı tarafından yapılabilir. Dışarıda duran bütün alet parçalarının hasarlanma durumlarını ve bütün kullanım elemanlarının kusursuz olarak çalışıp çalışmadığını düzenli olarak kontrol ediniz. Parçalar hasarlanmış ise veya kullanım elemanları kusursuz çalışmıyorsa aleti kullanmayınız. Aleti Hilti Servisi'ne tamir ettiriniz.

8.9 Koruyucu bakım ve bakım

çalışmalarının kontrolü Bakım ve koruma çalışmalarından sonra, emicinin doğru bir şekilde toplanıp toplanmadığı ve hatasız çalışıp çalışmadığı kontrol edilmelidir. Bir fonksiyon testi uygulayınız

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 029Hataarama Hata Olası sebepler Çözüm Emiş gücü yok / düşük. Filtre torbası / atık torbası dolu. Filtre torbasını /atıktorbasını değiştiriniz. Bkz. Bölüm: 7.4.1 Kuru tozlarda filtre torbasını değiştiriniz 4 Düz kağıt filtre yerleştirilmemiş. Düz kağıt filtre değiştiriniz. Düz kağıt filtre aşırı kirlenmiş. Tam temizlik lazımsa veya gerekiyorsa düz kağıt filtreyi değiştiriniz. Bkz. Bölüm: 8.1 Düz kağıt filtrenin temizlenmesi (tam temizleme) Bkz. Bölüm: 8.2 Düz kağıt filtreyi veya çıkış havası filtresini değiştiriniz Emici hortumu veya elektrik takımı toz başlığı tıkalı. Hortum ve toz başlığını temizleyiniz. Emici üst kısmı ve kir haznesi arasındaki conta/hazne kenarı kirli/arızalı. Contayı bir bezle temizleyiniz veya yenisini takınız. Hortumda delik var. Yeni hortum gerekli. Filtre kapak contası arızalı. Aleti Hilti Servisi'ne tamir ettiriniz. Boşaltma hortumu doğru bağlanmamış. Boşaltma hortumunu doğru bağlayınız. Toz aletten dışarı üfleniyor. Düz kağıt filtre doğru monte edilmemiş. Düz kağıt filtreyi yeniden monte ediniz. Düz kağıt filtre hasar görmüş. Yeni düz kağıt filtre takınız. Filtre contası hasar görmüş. Yeni düz kağıt filtre takınız. Emici kafası doğru monte edilmemiş. Emici kafasını doğru monte ediniz. Bkz. Bölüm: 6.2 İlk çalıştırma Alet istenmeden açılıyor ve kullanıcı üzerinden statik deşarjlar geçekleşiyor. Elektrostatik yalıtım temin edilmemiş; Alet topraklanmamış prize bağlanmış. Aleti topraklanmış prize bağlayınız; Antistatik hortum kullanınız. Antistatik kıskaç hasar görmüş. Antistatik kıskacın Hilti servisi tarafından değiştirilmesini sağlayınız. Aleti topraklı bir prize takınız.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02Hata Olası sebepler Çözüm Alet hazne boşaltıldıktan sonra tekrar çalışmıyor. Kir. Aleti kapatınız ve 5 sn. bekleyiniz, 5 sn. sonra tekrar açınız. Şamandıra, elektrotlar yanı sıra elektrotların ara bölmesini temizleyiniz. Serbest çalışmayı kontrol ediniz ve garanti altına alınız. Motor artık çalışmıyor. Şebeke prizi sigortası devreye girdi. Sigortayı açınız. Tekrar devreye girerse, aşırı akımın nedenini arayınız. Hazne dolu. Aletin kapatılması. Haznenin boşaltılması. Bkz. Bölüm: 7.7.1 Kuru tozlarda kir haznesinin boşaltılması Gerilim dalgalanmaları Gerilim beslemesinin çok yüksek empedansı. Uygun uzatma tesisatı kullanınız (bakınız açıklama bölümüne). 10 İmha Hilti aletleri yüksek oranda tekrar kullanılabilen malzemelerden üretilmiştir. Tekrar kullanım için geri dönüşümden önce bileşenler doğru olarak ayrılmalıdır. Birçok ülkede Hilti eski aletinizi değerlendirmek için geri almaya hazırdır. Hilti müşteri hizmetleri veya satıcınıza sorunuz. Sadece AB ülkeleri için Elektrikli el aletlerini çöpe atmayınız! Avrupa yönetmeliğine göre elektrikli ve elektronik eski aletler ve yürürlükte olan ulusal talimatlara göre kullanılmış elektrikli el aletleri ayrı olarak toplanmalı ve çevreye zarar vermeden yeniden değerlendirilmesi sağlanmalıdır. Sondaj çamurunun atığa çıkartılması Çevreye zarar vermemek adına sondaj çamurunun suya veya kanalizasyona uygun önlenmeler alınmadan aktarılması sorun yaratabilir. Bölgenizdeki resmi makamdan talimatlar hakkında bilgi alınız. Aşağıdaki ön işlemi öneririz:

1. Sondaj çamurunu toplayınız (örneğin ıslak emici yardımıyla)

2. Sondaj çamuru tortulaşana kadar bekleyiniz ve katı kısmı bir inşaat molozunda deposunda

atığa çıkartınız. (Pıhtılaştırıcı maddeler ayrışma sürecini hızlandırabilir)

3. Kalan suyu (baz, ph değeri > 7) kanalizasyona aktarmadan önce, bunu asidik nötralizasyon

maddesi katarak veya bol su ile seyrelterek nötralize ediniz.
