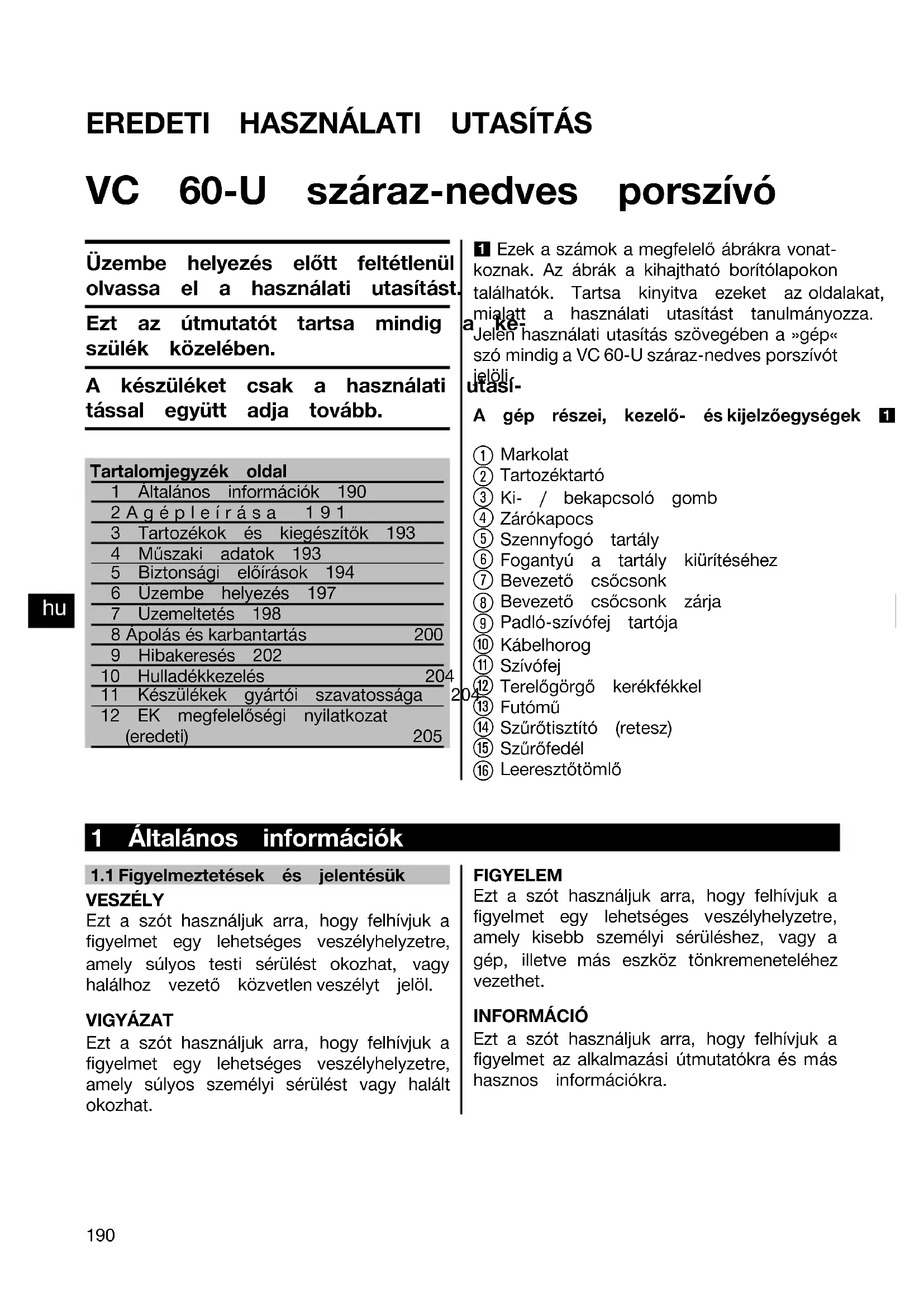

HASZNÁLATI ÚTMUTATÓ VC 60U HILTI

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02EREDETI HASZNÁLATI UTASÍTÁS VC 60‑U száraz-nedves porszívó Üzembe helyezés előtt feltétlenülolvassa el a használati utasítást.Ezt az útmutatót tartsa mindig a ké-szülék közelében.A készüléket csak a használati utasí-tással együtt adja tovább.Tartalomjegyzék oldal1 Általános információk 1902Agépleírása 1913 Tartozékok és kiegészítők 1934 Műszaki adatok 1935 Biztonsági előírások 1946 Üzembe helyezés 1977 Üzemeltetés 198 8Ápoláséskarbantartás 200 9 Hibakeresés 20210 Hulladékkezelés 20411 Készülékek gyártói szavatossága 20412 EK megfelelőségi nyilatkozat(eredeti) 205 1 Ezek a számok a megfelelő ábrákra vonat- koznak. Az ábrák a kihajtható borítólapokon találhatók. Tartsa kinyitva ezeket az oldalakat,mialatt a használati utasítást tanulmányozza. Jelen használati utasítás szövegében a »gép« szó mindig a VC 60-U száraz-nedves porszívót jelöli.A gép részei, kezelő- és kijelzőegységek 1 Markolat Tartozéktartó Ki- / bekapcsoló gomb Zárókapocs Szennyfogó tartály Fogantyú a tartály kiürítéséhez Bevezető csőcsonk Bevezető csőcsonk zárja Padló-szívófej tartója Kábelhorog Szívófej Terelőgörgő kerékfékkel Futómű Szűrőtisztító (retesz) Szűrőfedél Leeresztőtömlő 1 Általános információk

1.1 Figyelmeztetések és jelentésükVESZÉLY

Ezt a szót használjuk arra, hogy felhívjuk a figyelmet egy lehetséges veszélyhelyzetre, amely súlyos testi sérülést okozhat, vagy halálhoz vezető közvetlen veszélyt jelöl.VIGYÁZAT Ezt a szót használjuk arra, hogy felhívjuk a figyelmet egy lehetséges veszélyhelyzetre, amely súlyos személyi sérülést vagy halált okozhat.FIGYELEM Ezt a szót használjuk arra, hogy felhívjuk a figyelmet egy lehetséges veszélyhelyzetre, amely kisebb személyi sérüléshez, vagy a gép, illetve más eszköz tönkremeneteléhez vezethet.INFORMÁCIÓ Ezt a szót használjuk arra, hogy felhívjuk a figyelmet az alkalmazási útmutatókra és más hasznos információkra.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 021.2 Ábrák értelmezése és további információk Tiltó jel Adarun szállítani tilos Figyelmeztető jelek Legyen óvatos! Vigyázat: maró anyagok Figyelmezte- tés a veszélyes elektromos feszültségre Vigyázat: robbanásve- szélyes anyagok Kötelező védőfelszerelések Viseljen vé- dőruházatot Viseljen védőszemü- veget Viseljen védőkesztyűt Viseljen védősisakot Viseljen fülvédőt Viseljen biztonsági cipőt Szimbólumok Használat előtt olvassa el a használati utasítást

hulladékokat adja le újrafeldolgo- zásra Az azonosító adatok elhelyezése a készülé- ken A típusmegjelölés és a sorozatszám a készü- léken lévő adattáblán található. Ezen adatokat jegyezze be a használati utasításba, és mindig hivatkozzon rájuk, amikor a Hilti képviseleténél vagy szervizénél érdeklődik. Típus: Generáció: 01 Sorozatszám: 2 A gép leírása

2.1 Rendeltetésszerű géphasználat

A VC 60‑U gép szárazpor hatékony letisztítására tervezett univerzális ipari porszívó. Száraz és vizesalkalmazáseseténishasználható. A gép Hilti gyémánt fúrókoronával, ill. Hilti gyémántfúróval nedves környezetben ásványi fú- róiszap elszívására, valamint gyémántcsiszolóval, darabolóval, fúrókalapáccsal és szárazfúró fúrókoronával együtt száraz környezetben nagy mennyiségű ásványi por elszívására alkalmas. Továbbá használható a gép folyékony anyagok felszívására is. A gép alkalmas száraz, nem gyúlékony porok és folyadékok fel-, és elszívására is. Nem használható robbanásveszélyes anyagok, izzó vagy égő, ill. gyúlékonyésagresszívporok (például magnézium-alumíniumpor stb.) és folyadékok (például benzin, oldószerek, savak, hűtő‑ és kenőanyagok stb.) felszívására. A gépet tilos elfektetve működtetni. A gép súlya a beletöltött és a felszívott anyaggal legfeljebb 100 kg lehet. A gépet ne használja létra helyett. A gépet ne használja folyamatos tartós üzemben, automata és félautomata berendezésekben.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02FIGYELMEZTETÉS: A munka megkezdése előtt tájékoztassa a gép kezelőjét a gép kezeléséről, az anyag okozta veszélyekről, valamint a felszívott anyag ártalmatlanításáról. A géppel tilos víz alatt dolgozni. FIGYELMEZTETÉS: Egészségre káros anyagok, amelyekhez például M‑ vagy H‑porszívó szük- séges, olajok és 60 °C-nál magasabb hőmérsékletű folyékony anyagok felszívása tilos. A géppel tilos embereket vagy állatokat letisztítani. Elektrosztatikus hatások elkerüléséhez használjon antisztatikus szívótömlőt. A gép alkalmas ipari célú használatra, például hotelekben, iskolákban, kórházakban, gyárakban, boltokban, irodákban, valamint bérelt üzletekben. A munkakörnyezet lehet: építkezés, műhely, felújítás, átépítés és új építkezés. A készülék átalakítása tilos. Kövesse a használatra, ápolásra és karbantartásra vonatkozó tanácsainkat. A sérülés veszélyének csökkentése érdekében csak Hilti-tartozékokat és szerszámokat használ- jon. A készülék és tartozékai könnyen veszélyt okozhatnak, ha nem kiképzett személy dolgozik velük, vagy nem az előírásoknak megfelelően használják őket.

2.2 Az alapváltozat szállítási terjedelemébe tartozik:

1 Gép, beleértve a lapos redős szűrőt és görgős kulit 1 Teljes szívótömlő forgócsonkkal, szer- számcsonkkal és kúpos adapterrel 1 Rés-szívófej 1 Szűrőzsák 1 Tartozékkészlet 1 Használati utasítás

2.3 Hosszabbítókábel használata

Csak az adott felhasználási területre engedélyezett, megfelelő keresztmetszetű hosszabbítókábelt használjon. Ellenkező esetben a gép teljesítménye csökkenhet és a hosszabbítókábel túlhevülhet. Rendszeresen ellenőrizze a hosszabbítókábel épségét. A sérült hosszabbítókábelt cserélje ki. Ajánlott legkisebb keresztmetszet és max. kábelhossz a VC 60‑U géphez: Vezetékkeresztmetszet 1,5 mm² 2,5 mm² Hálózati feszültség 110120 V 30 m 50 m Hálózati feszültség 220240 V 30 m 50 m Ne használjon 1,25 mm², 2 mm² és 3,5 mm² vezeték-keresztmetszetű hosszabbítókábelt.

2.4 Hosszabbítókábel szabadtéren

Ha hosszabbítókábelt használ, annak szabványosnak kell lennie.

2.5 Generátor vagy transzformátor használata

A gép üzemeltethető generátorról vagy az üzemeltető által biztosított transzformátorról, ha betartják a következő feltételeket: A gép által leadott és wattban kifejezett teljesítmény legalább a kétszerese a gép típustábláján megadott teljesítményértéknek, az üzemi feszültségnek mindenkor a névleges feszültség +5 % és ‑15 % közötti értékén kell lennie, a frekvencialegyen5060Hz, soha ne 65 fölött, szükséges automatikus feszültségszabályozó indítási erősítéssel.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02Semmi esetre se üzemeltessen egyidejűleg más gépeket is a generátorról / transzformátorról. Az egyéb gépek be- vagy kikapcsolása feszültségesést és / vagy túlfeszültségcsúcsot okozhat, ami károsíthatja a gépet. 3 Tartozékok és kiegészítők A pótalkatrészek, szerszámok és tartozékok a Hilti értékesítési hálózatán keresztül szerezhetők be. Megnevezés Leírás Szűrőzsák Lapos redős szűrő Teljes szívótömlő forgócsonkkal, szerszám- csonkkal és kúpos adapterrel ∅ 36 mm, 5 m hosszú Tartozékkészlet 1 könyökidom, 2 hosszabbítócső, 1 padló- szívófej lamellás éllel és 1 készlet kefe Forgócsonk Kúpos adapter 4 Műszaki adatok A műszaki változtatások jogát fenntartjuk! Mére- tezési feszült- ség 110 V 110 V 120 V 220 V 230 V 230 V 240 V Mérete- zési telje- sítmény- felvétel

1.100 W 950 W 1.200 W 1.200 W 2.200 W 2.400 W 1.200 W

Gép- és felhasználási információ Érintésvédelmi osztály Érintésvédelmi osztály I Védettség IP X4 fröccsenő víz ellen védett Hálózati frekvencia 50…60 Hz Az EPTA 01/2003 eljárásnak megfelelő tömeg 31 kg Méretek (hossz x szélesség x magasság) 680 mm X 520 mm X 1.000 mm Hálózati csatlakozókábel (hossz) 10 m Hálózati csatlakozókábel (típus) H07RN‑F 3x1,5 mm² Max. térfogatáram (levegő) 2X56 l/s Max. vákuum 0,235 bar (CH: 0,208 bar) Tartálytérfogat 72 l Szűrőzsáktérfogat 29 l Vízhasználati hasznos térfogat 56 l

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02Elszívótömlő átmérője (forgócsonk elszívás felőli oldalon; gépcsonk gépoldalon) Hossz 5 m: 36 mm Levegő-hőmérséklet -20…+40 °C Zaj és vibrációs értékek (az EN 60335-2-69 szabvány szerint): Jellemző A osztályú zajkibocsátás 74 dB (A) A megadott hangnyomásértékek bizonytalan- sága 2,5 dB (A) Triaxiális rezgésgyorsulási értékek (vibrációs vektorösszeg) <2,5m/s² Bizonytalanság (K) a vibrációs értéknél figyelembe véve 5 Biztonsági előírások

5.1 Alapvető biztonsági szempontok

a) Az egyes fejezetek biztonsági tudnivalói mellett nagyon fontos, hogy a következő utasításokat is pontosan betartsa. b) Olvasson el minden útmutatást! A követ- kező utasítások be nem tartása elektro- mos áramütést, tüzet okozhat és / vagy súlyos sérülésekhez vezethet. c) Ha a gépet elektromos szerszámmal együtt használja, a használat előtt olvassa el az elektromos szerszám használati utasítását és tartsa be az összes utasítást.

5.2 A gép használójával szembeni

elvárások a) Munka közben mindig figyeljen, ügyeljen arra, amit csinál, és meggondoltan dol- gozzon a készülékkel. Ha fáradt, ha ká- bítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használja a készüléket.A készülékkel végzett munka közben már egy pillanatnyi figyelmetlenség is komoly sérülésekhez vezethet. b) Viseljen személyi védőfelszerelést, és mindig viseljen védőszemüveget. A személyi védőfelszerelések, úgymint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő használata az elektromos kéziszerszám használata jellegének megfelelően csökkenti a személyi sérülések kockázatát. c) Ha az elektromos kéziszerszámra fel le- het szerelni a por elszívásához és össze- gyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő mó- don hozzá vannak kapcsolva a készü- lékhez és rendeltetésüknek megfelelően működnek. Porelszívó egység használata csökkenti a munka során keletkező por ve- szélyes hatását. d) A készüléket professzionális felhaszná- lásra tervezték. e) A készüléket csak kiképzett / hozzáértő személy üzemeltetheti, szervizelheti és javíthatja. Ezt a személyt minden lehet- séges kockázati tényezőről tájékoztatni kell.

5.3 A munkahely szakszerű kialakítása

a) Biztosítsa a munkahely jó megvilágítá- sát. b) Biztosítsa a munkahely jó szellőzését. A rosszul szellőztetett munkahelyek egész- ségre károsak lehetnek a porterhelés miatt. c) Tartson rendet a munkaterületen. A mun- katerületről el kell távolítani azokat a tár- gyakat, amelyek sérülést okozhatnak. A munkaterületen uralkodó rendetlenség bal- esetet okozhat. d) A használaton kívüli gépeket olyan he- lyen tárolja, ahol azokhoz gyermekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják a gépet, akik nem ismerik azt, vagy nem olvasták el ezt az útmutatót. A készülékek veszélyesek, ha azokat gyakorlatlan, korlátozott testi,

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02motorikusvagyszellemiképességgelren- delkező személyek használják. e) Tartsa távol a gyerekeket és az idegen személyeket a munkahelytől, ha a ké- szüléket használja.Ha elvonják a figyelmét a munkától, könnyen elvesztheti az uralmát a készülék felett. f) Ne dolgozzon az elektromos kéziszer- számmal olyan robbanásveszélyes kör- nyezetben, ahol éghető folyadékok, gá- zok vagy porok vannak. Az elektromos kéziszerszámok szikrákat bocsáthatnak ki, amelyek meggyújthatják a port vagy a gyú- lékony gőzöket. g) Ne engedje, hogy más személyek a gép- hez vagy a hosszabbítókábelhez nyúlja- nak. h) Kerülje az abnormális testtartást. Mindig biztonságos, stabil helyzetben dolgoz- zon, ügyeljen az egyensúlyára.

i) Viseljen csúszásbiztos cipőt.

j) A munkáksoránahálózati- és a hosszab- bítókábelt, valamint az elszívótömlőt a készülék hátsó irányába vezesse el.Ez csökkenti az elesés veszélyét. k) Ne szállítsa daruval a gépet. l) A csatlakozódugó bedugása előtt győ- ződjön meg arról, hogy a készülék ki van kapcsolva.

5.4 Általános biztonsági intézkedések

a) Használja a megfelelő gépet. Ne hasz- nálja a gépet olyan célra, amire az nem alkalmas; kizárólag rendeltetésszerűen és kifogástalan állapotban használja a gépet. b) Sose hagyja a készüléket felügyelet nél- kül. c) Vegye figyelembe a környezeti viszonyo- kat. Ne használja a gépet olyan helyen, ahol tűz és robbanásveszély áll fenn. d) A készülék fagy elleni védelemmel ren- delkezik.

VIGYÁZAT: Tárolja biztonságosan a használaton kívüli gépet. A használaton kívüli gépeket száraz, magas vagy elzárt helyen kell tárolni, hogy gyermekek ne férhessenek hozzá.

VIGYÁZAT: Mindig húzza ki a csatlako- zódugót az aljzatból, ha nem használja a gépet (munkaszünetekben), a gép ápo- lása és karbantartása, valamint szűrő- csere előtt. g) Szállításához kapcsolja ki a gépet. h) Ellenőrizze, hogy esetleg nem sérült-e a gép vagy a tartozék. A további hasz- nálat előtt a védőberendezéseket és az enyhén sérült alkatrészeket gondosan meg kell vizsgálni, hogy kifogástalanul és előírásszerűen működnek-e. Ellenő- rizze, hogy a mozgó alkatrészek kifo- gástalanul működnek-e, nem akadnak- e és sértetlenek-e. Az összes alkatrész legyen megfelelően felszerelve, és telje- sítse valamennyi feltételt, csak így bizto- sítható a gép kifogástalan üzemeltetése. A sérült védőberendezéseket és alkatré- szeket, amennyiben a használati utasítás másképp nem rendelkezik, egy felhatal- mazott szakműhellyel szakszerűen meg kell javíttatni vagy ki kell cseréltetni.

i) Ellenőrizze a szűrő előírásszerű helyze-

tét. Győződjön meg arról, hogy a szűrő sérülésmentes. j) Az elektromos kéziszerszámot csak szakképzett személyzet, kizárólag eredeti pótalkatrészek felhasználásával, javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos szerszám maradjon. k) Húzza ki a csatlakozódugót a dugaszo- lóaljzatból, mielőtt az elektromos kézi- szerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akarat- lan üzembe helyezését. l) A készüléket, a tartozékokat, betétszer- számokat stb. csak ezen előírásoknak és az adott géptípusra vonatkozó ke- zelési utasításoknak megfelelően hasz- nálja. Vegye figyelembe a munkafeltéte- leket és a kivitelezendő munka sajátos- ságait.A készülék eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet. m) A víz szintjét korlátozó berendezést az utasításoknak megfelelően rendsze- resen meg kell tisztítani egy kefével, és ellenőrizni kell, hogy nincs-e rajta sérülés.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 025.5 Mechanikus a) Kövesse a készülék ápolására és kar- bantartására vonatkozó utasításokat. b) Gondosan ápolja a készüléket. Ellenő- rizze, hogy a mozgó alkatrészek kifogás- talanul működnek-e, nincsenek-e beszo- rulva, és nincsenek-e eltörve vagy meg- rongálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kézi- szerszám működésére. A megrongáló- dott részeket a készülék használata előtt javíttassa meg. Sok olyan baleset törté- nik, amelyet az elektromos kéziszerszám nem kielégítő karbantartására lehet vissza- vezetni.

a) A készülék csatlakozódugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozódugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékhez ne használjon csatlakozóadaptert. A változtatás nélküli csatlakozódugók és a megfelelő dugaszolóaljzatok csökkentik az áramütés kockázatát. b) Ne érjen hozzá földelt felületekhez, mint például csövekhez, fűtőtestekhez, kály- hákhoz és hűtőszekrényekhez. Az ára- mütés veszélye növekszik, ha teste le van földelve. c) Tartsa távol az elektromos kéziszerszá- mot az esőtől és a nedvesség hatásaitól. Ha víz hatol be egy elektromos kéziszer- számba, ez megnöveli az áramütés veszé- lyét. d) Rendszeresen ellenőrizze a készülék csatlakozóvezetékét, és sérülés esetén cseréltesse ki egy Hilti szervizzel. Rendszeresen ellenőrizze a hosszabbítókábelt, és cserélje ki, ha sérült. e) Ellenőrizze, hogy a készülék és a tarto- zékok előírásszerű állapotban vannak-e. Ne üzemeltesse a készüléket és a tar- tozékot, ha sérültnek találja őket, ha a rendszer nem hiánytalan, vagy ha va- lamelyik kezelőelem nem működik kifo- gástalanul. f) Ne érintse a vezetéket, ha az munka köz- ben megsérül. A csatlakozódugót húzza ki az aljzatból.A sérült csatlakozóvezeték és a sérült hosszabbítókábel áramütésve- szélyt jelentenek. g) A sérült kapcsolókat a Hilti szervizzel cseréltesse ki. Ne használjon olyan gé- pet, amin a kapcsoló nem kapcsolható be ill. ki. h) Annak érdekében, hogy csak eredeti tartalékalkatrészeket használjanak fel, a gépet csak elektromos szakemberrel (Hilti szerviz) javíttassa, máskülönben baleset érheti a felhasználót.

i) Ne használja a kábelt a rendeltetésétől

eltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábel- nél fogva, és sohase húzza ki a háló- zati csatlakozódugót a kábelnél fogva. Tartsa távol a kábelt hőforrásoktól, olaj- tól, éles élektől és sarkaktól, mozgó gép- alkatrészektől. Egy megrongálódott vagy csomókkal teli kábel megnöveli az áramü- tés veszélyét. j) Ha az elektromos kéziszerszámmal szabadban dolgozik, akkor csak a szabadban való használatra enge- délyezett hosszabbítót használjon. A szabadban való használatra engedélyezett hosszabbító használata csökkenti az áramütés veszélyét.

Áramkimaradás esetén: kapcsolja ki a készüléket, húzza ki a csatlakozót. l) Kerülje a több csatlakozóaljzattal rendel- kező hosszabbítóvezeték használatát, és több készülék egyidejű üzemeltetését. m) Soha ne fröcskölje le vízzel az elszívó felső részét: Személyi sérülés és a ké- szülék sérülésének veszélye. n) A hálózati-, hosszabbító- és a csatlako- zókábelek csatolásainak fröccsenővíz elleni védelemmel kell rendelkezniük. o) Az elektromos csatlakozókábelt csak közvetlenül a csatlakozódugónál fogva húzza ki (ne húzogassa vagy ne rángassa a csatlakozóvezetéket).

A porszívót soha ne húzza a hálózati ká- belnél fogva másik munkahelyzetbe.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02q) Soha ne üzemeltesse a készüléket, ha az vizes vagy piszkos. A készülék felületére tapadó por, mindenekelőtt az elektromo- san vezető anyagok pora, illetve a ned- vesség kedvezőtlen körülmények között elektromos áramütéshez vezethet. Ezért a szennyezett készülék, különösen ha gyakran munkál meg elektromosan ve- zető anyagot, rendszeres időközönként vizsgáltassa meg a Hilti szervizzel. r) Győződjön meg arról, hogy a kábel ne feküdjön tócsában.

5.7 Felszívott anyag

a) Soha ne szívjon fel egészségre ártalmas, gyúlékony és/vagy robbanékony porokat (magnézium-alumímiumpor stb.). b) A gép alkalmas száraz, nem gyúlékony porok fel-, és elszívására is. c) Tilos gyúlékony, robbanékony, agresszív folyadékokat (hűtő‑ és kenőanyagokat, benzint, oldószereket, savakat (pH<5), lúgokat (pH>12,5) stb.) felszívni. d) A készüléket azonnal kapcsolja ki, ha hab vagy folyadék távozik belőle. e) Kerülje a lúgos vagy savas folyadékok- kal való érintkezést. Ha véletlenül mégis érintkezésbe jutott az akkumulátorfolya- dékkal, azonnal öblítse le vízzel az érin- tettfelületet.Haafolyadékaszemébe jutott, mossa ki bő vízzel és keressen fel egy orvost. f) Forró anyag felszívásakor viseljen védő- kesztyűt. g) Ne szívjon fel olyan tárgyat, például he- gyes vagy élesperemű anyagot, amely a porgyűjtő zsákon keresztül sérülést okozhat.

Tilos forró anyagok (izzó cigaretta, forró hamu stb.) felszívása.

5.9 Egyéni védőfelszerelés

a) A készülék kezelőjének és a közelben tartózkodóknak a készülék használata közben megfelelő védőszemüveget, vé- dősisakot, fülvédőt, védőkesztyű és biz- tonsági cipőt kell viselniük.

Ásványi fúróiszappal végzett munka köz- ben viseljen védőruhát és kerülje el, hogy az iszap a bőrére kerüljön (pH>9 maró) 6 Üzembe helyezés FIGYELEM A hálózati feszültségnek meg kell egyez- nie az adattáblán megadott feszültséggel. A készüléket az előkészítés alatt ne csatla- koztassa a dugaszolóaljzatba. VESZÉLY A készüléket csak előírásszerűen földelt áramforráshoz csatlakoztassa. FIGYELEM A kerékfék működtetésével gondoskodjon a porszívó biztos és szilárd állásáról. FIGYELEM A szívófej felhelyezése során ügyeljen rá, hogy ne szoruljon be valamely testrésze és hogy ne sérüljön meg a hálózati kábel.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 026.1 Hosszabbítókábel és generátor vagy transzformátor használata Lásd a „Hosszabbító kábel leírása/ használata" c. fejezetet.

6.2 Első üzembe helyezés

1. Nyissa ki a két zárókapcsot.

2. Emelje el a szívófejet a szennyfogó tartály-

3. Emelje ki a tartozékokat a szennyfogó tar-

tályból és a csomagolásból. INFORMÁCIÓ Száraz porok felszívásához helyezze be az útmutató szerint a szűrő- zsákot a tartályba.

4. Helyezze a szívófejet a szennyfogó tar-

5. Zárja a két zárókapcsot.

6. Győződjön meg róla, hogy a szívófej meg-

felelően van felszerelve és reteszelve.

7. Csatlakoztassaaszívótömlőtagépre.

6.2.1 Szűrőzsák behelyezése száraz porok

1. Nyissa ki a két zárókapcsot.

2. Emelje el a szívófejet a szennyfogó tartály-

3. Helyezze be az új szűrőzsákot a szenny-

4. Nyomja a szűrőzsák karmantyúját erősen

a bevezető csőcsonkra.

5. Helyezze a szívófejet a szennyfogó tar-

6. Zárja a két zárókapcsot.

7. Győződjön meg róla, hogy a szívófej meg-

felelően van felszerelve és reteszelve.

8. Csatlakoztassa a szívótömlőt a gépre.

VESZÉLY A gépet csak teljesen leállított állapotban szabad szállítani. Tilos a teljes gépet hordozni. Ürítse ki a gépet, mielőtt másik telephelyre viszi át. Víz felszívása után ne döntse meg, vagy ne szállítsa fektetve a gépet. 7Üzemeltetés FIGYELEM A kerékfék működtetésével gondoskodjon a porszívó biztos és szilárd állásáról. VIGYÁZAT Vészhelyzetben (pl. szűrőszakadás) kapcsolja ki a készüléket, válassza le a hálózatról, és a további használat előtt ellenőriztesse szakemberrel.

1. Dugja be a gép csatlakozódugóját az alj-

2. Ügyeljen arra, hogy a porszívó biztosan és

szilárdan álljon és működtesse a kerékfé- keket.

3. Nyomja meg a ki- / bekapcsoló gombot.

7.2 Szűrőtisztítás 3

Annak érdekében, hogy a lapos redős szűrőt megszabadítsa a rátapadt portól, a gép szűrő- tisztítással rendelkezik.

1. Dugja be a gép csatlakozódugóját az alj-

2. Győződjön meg arról, hogy a szűrőtisztítás

aktív (A retesz alsó helyzetben van).

3. Nyomja meg a ki- / bekapcsoló gombot.

4. Zárja el kézzel kb. 5-10 másodpercre a

tömlőt ill. a tömlőbetétet. A léglöket automatikusan megtisztítja a la- pos redős szűrőt (pulzáló zaj).

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 027.3 Szűrőtisztítás inaktiválása Ha a rés-szívófejjel végez porszívást vagy ha túlnyomórészt vizet szív fel, akkor győződjön meg arról, hogy a szűrőtisztítás inaktív (A retesz felső helyzetben van).

7.4 Száraz porok felszívása

INFORMÁCIÓ Száraz, különösenásványiporok elszívása előtt ügyeljen rá, hogy a tartályban mindig legyen egy szűrőzsák / porgyűjtő zsák (Hilti-tartozék). Így könnyen és tisztán ártalmatlanítható a fel- szívott anyag. FIGYELEM A felszívott anyagot a törvényi előírásoknak megfelelően kell ártalmatlanítani. INFORMÁCIÓ Száraz porok felszívásához mindig használjon lapos redős szűrőt. Ügyeljen rá, hogy a száraz anyagok elszívása előtt a lapos redős szűrő – az utolsó vizes alkalmazás következtében – ne legyen nedves. Száraz por felszívásakor a nedves lapos redős szűrő túl gyorsan eltömődik. Ezért a száraz anyagok elszívása előtt ajánlatos kimosni és megszárítani a lapos redős szűrőt vagy száraz lapos redős szűrőre cserélni.

1. Karmantyú segítségével húzza le a tömlőt

a szerszámról / a réstisztítóról.

2. Végezzen teljes tisztítást.

7.4.1 Szűrőzsák cseréje száraz porok

esetén 4 FIGYELEM A felszívott anyagot a törvényi előírásoknak megfelelően kell ártalmatlanítani.

1. Óvatosan válassza le a szűrőzsák karman-

2. A retesszel zárja a szűrőzsák karmantyúját.

3. Tisztítsa meg a szennyfogó tartályt egy

kendővel vagy egy víztömlő segítségével.

4. Helyezzen be új szűrőzsákot a szennyfogó

5. Nyomja a szűrőzsák karmantyúját erősen

a bevezető csőcsonkra.

7.5 Folyadék felszívása

INFORMÁCIÓ Folyadékok felszívásáhozmindighasználjon la- posredősszűrőt(lásdazÁpoláséskarbantar- tás című részt).

7.5.1 Folyadékok felszívása előtt 5

1. Vegye ki a tartályból a szűrőzsákot / por-

2. Ellenőrizze a töltési szint felügyelő elektró-

dáinak ill. úszójának szennyezettségét va- lamint mozgathatóságát és ha szennyezet- tek, tisztítsa meg azokat egy kefével.

3. Inaktiválja az automatikus szűrőtisztítást.

7.5.2 Folyadékok felszívása közben

Vizes alkalmazáshoz lehetőleg különálló lapos redős szűrőt használjon. A gép automatikusan kikapcsol, ha a folyadék elérte a maximális szintet. VIGYÁZAT Habképződés esetén azonnal fejezze be a munkát és ürítse ki a tartályt.

7.5.3 Folyadékok felszívása után

1. Ürítse ki a tartályt, majd a tartályt egy víz-

tömlő segítségével, az elektródákat egy kefével tisztítsa meg, az úszót és a lapos redős szűrőt a száradást követően kézzel törölje le.

2. A porszívó felső részét a tartálytól külön

helyezze le, hogy a lapos redős szűrő és a tartály megszáradhasson.

7.6 Munkavégzés után

1. Kapcsolja ki a gépet.

2. Húzza ki a csatlakozódugót az aljzatból.

3. Tekerje fel a csatlakozóvezetéket és

akassza a kábelhorogra.

4. Ürítse ki a tartályt, majd tisztítsa meg a

készüléket, az áttörléshez használjon egy nedves ruhát.

5. Tekerjefelatömlőt.

6. Jogosulatlan használat ellen védetten he-

lyezze el a gépet egy száraz helyiségben.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 027.7 A szennyfogó tartály ürítése

7.7.1 Szennyfogó tartály ürítése száraz

porok esetén VESZÉLY Győződjön meg arról, hogy a zsákot nem lyukasztotta át olyan tárgy, ami megsért- hetné Önt. INFORMÁCIÓ Száraz por kiürítése előtt javasoljuk, hogy tisz- títsa le teljesen a szűrőt. Ezzel jelentősen meg- növeli a szűrő élettartamát.

7.7.1.1 A szennyfogó tartály ürítése előtt

a következő munkalépéseket kell elvégezni:

1. Működtesse a kerékfékeket.

2. Húzza ki a csatlakozódugót az aljzatból.

3. Nyissa ki a két zárókapcsot.

4. Emelje le a szívófejet a szennyfogó tartály-

ról és helyezze egy sík felületre.

7.7.1.2 A szennyfogó tartály ürítése után

a következő munkalépéseket kell elvégezni: FIGYELEM A szívófej felhelyezése során ügyeljen rá, hogy ne szoruljon be valamely testrésze és hogy ne sérüljön meg a hálózati kábel.

1. Helyezze fel a szívófejet a szennyfogó tar-

tályra és zárja a két zárókapcsot.

2. Rögzítse a tömlőt a bevezető csőcsonkon.

7.7.2 Szennyfogó tartály ürítése folyadék

esetén FIGYELEM A felszívott anyagot a törvényi előírásoknak megfelelően kell ártalmatlanítani.

7.7.2.1 Folyadék kiürítése 6

FIGYELEM Ne lépjen rá az állvány alsó ré- szére. A szennyfogó tartály hirtelen visszacsapódása sérülést okozhat. FIGYELEM Beszorulás elkerülése érdekében ne tartsa az állványt a tartozékbefogóhoz.

1. Ügyeljen arra, hogy a porszívó biztosan és

szilárdan álljon, és működtesse a kerékfé- keket.

2. Távolítsa el a szívótömlőt a bevezető idom-

3. Távolítsa el a szerszámokat a tartozéktar-

4. FIGYELEM Az állványt ne fogja

meg olyan helyeken, amelyekhez a szennyfogó tartály hozzácsapódhat. Markolja meg a tartálykiürítő fogantyút és billentse ki a szennyfogó tartályt.

5. Tisztítsa meg egy kendővel a tartály pere-

mét, a bevezető csőcsonkot és a forgó- csonkot.

7.7.2.2 Folyadék leeresztése

A leeresztőtömlőn engedje le a szennyezett vizet egy megfelelő helyen. 8 Ápolás és karbantartás

8.1 Lapos redős szűrő tisztítása (teljes

tisztítás) INFORMÁCIÓ Tisztításhoz ne ütögesse a lapos redős szűrőt kemény tárgyhoz és ne tisztogassa kemény ill. hegyes tárggyal. Ezáltal csökken a szűrő élettartama. INFORMÁCIÓ A lapos redős szűrőt tilos magasnyomású tisz- títóberendezéssel tisztítani. Az ugyanis szaka- dásokat okozhat a szűrő anyagában.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02INFORMÁCIÓ A lapos redős szűrő kopóalkatrész. Legalább félévente, a gép intenzív használata esetén azonbangyakrabbankellcserélni. Annak érdekében, hogy a lapos redős szűrőt megszabadítsa a rátapadt portól, a gép szűrő- tisztítással rendelkezik.

1. Dugja be a gép csatlakozódugóját az alj-

2. Győződjön meg arról, hogy a szűrőtisztítás

aktív (A retesz alsó helyzetben van).

3. Nyomja meg a ki- / bekapcsoló gombot.

4. Zárja el kézzel kb. 5-10 másodpercre a

tömlőt ill. a tömlőbetétet.

5. A léglöket automatikusan megtisztítja a la-

pos redős szűrőt (pulzáló zaj). INFORMÁCIÓ A lapos redős szűrő kie- gészítőleg vízzel (de nem magasnyomású tisztítóval) és törlőkendővel tisztítható. Hanyag tisztítás esetén előfordulhat, hogy az ásványi por lerakódik a lapos redős szű- rőben, ami csökkenti a szívóteljesítményt. Ezáltal csökken a szűrő élettartama.

8.2 Lapos redős szűrő ill. a távozó levegő

szűrőjének cseréje FIGYELEM Lapos redős szűrő nélkül soha ne végezzen porszívást.

8.2.1 Lapos redős szűrő leszerelése 7

1. Húzza ki a csatlakozódugót az aljzatból.

2. Nyissa ki a szűrő fedelét

3. Óvatosan vegye ki a lapos redős szűrőt a

8.2.2 Lapos redős szűrő összeszerelése

1. Tisztítsa meg a szűrő tömítését egy ken-

2. Helyezze be az új lapos redős szűrőt.

3. Zárjabeaszűrőfedelét.

8.3 Gép kinyitása ellenőrzéshez

1. Működtesse a kerékfékeket.

2. Húzza ki a csatlakozódugót az aljzatból.

3. Nyissa ki a két zárókapcsot.

4. Emelje le a szívófejet a szennyfogó tartály-

ról és helyezze egy sík felületre.

8.4 Antisztatikus kapocs ellenőrzése 8

Ellenőrizze az antisztatikus kapocs sértetlensé- gét és ha szükség, cseréltesse ki a Hilti szer- vizzel.

8.5 Töltésiszint-felügyelet ellenőrzése

FIGYELEM Ellenőrizze a megszakító érintkezők szennye- zettségét, és ha szükséges, tisztítsa meg azo- kat egy kefe segítségével. Ellenőrizze az úszókapcsoló mozgathatóságát

FIGYELEM A szívófej felhelyezése során ügyeljen rá, hogy ne szoruljon be valamely testrésze és hogy ne sérüljön meg a hálózati kábel.

1. Ellenőrizze a szívófej tömítésének szennye-

zettségét, és ha szükséges, tisztítsa meg a tömítést egy kendő segítségével.

2. Helyezze a szívófejet a szennyfogó tar-

3. Zárja a két zárókapcsot.

4. Dugja be a gép csatlakozódugóját az alj-

FIGYELEM A csatlakozódugót húzza ki az aljzatból. A szellőzőnyílásokat szabadon kell hagyni, nem tömődhetnek el, és mindig tisztán kell tartani őket! Száraz kefét használjon a szellőzőnyílá- sok gondos kitisztításához. A gép külső oldalát rendszeresen tisztítsa meg egy tisztítókendő- vel. Ne használjon permetezőt, magasnyomású tisztítót, gőzborotvát, folyóvizet a tisztításhoz! Ezek károsan befolyásolhatják a gép elektro- mos biztonságát. A gép markolati részeit tartsa mindig olaj- és zsírmentesen. Ne használjon szilikontartalmú ápolószereket. Karbantartás és tisztítás közben úgy kell ke- zelni a gépet, hogy a karbantartást végzők és más személyek számára veszélyt ne jelentsen. Használjon szűrt automatikus szellőzést. Visel- jen védőruhát. A karbantartási területet úgy

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02tisztítsa meg, hogy ne kerüljön veszélyes anyag a környezetbe. Végezzen porleszívást a gép külső felületén mielőtt eltávolítja a veszélyes anyagokkal szennyezett területről, majd törölje le tisztára vagy csomagolja be szorosan. Ennek során kerülje el, hogy a lerakódott, veszélyes por szétterjedjen. A karbantartási- és javítási munkák során az összes olyan alkatrészt, amelyeket nem le- hetett kielégítő módon megtisztítani, át nem eresztő tasakba kell becsomagolni és a hulla- dékkezelésre érvényes előírásokkal összhang- ban ártalmatlanítani kell. Évente egyszer a Hilti szerviznek vagy egy szakképzett szakembernek portechnikai ellen- őrzést kell végeznie, ami kiterjed például a szűrő sérülésére, a gép légzáróságára és az ellenőrző berendezések működésére.

VIGYÁZAT A gép elektromos részeit csak szakképzett villamossági szakember javíthatja. Rendszeres időközönként ellenőrizze a készü- lék külső részeit, hogy nem sérülteke meg, és hogy minden kezelőszerv hibátlanul mű- ködike. Ne használja a készüléket, ha sérült része(i) van(nak), vagy ha bármelyik kezelő- szerv hibásan működik. Ha szükséges, javít- tassa meg a készüléket a Hilti szervizben.

8.9 A készülék ellenőrzése az ápolás és

karbantartás után Az ápolási és karbantartási munkálatok elvég- zése után ellenőrizze, hogy a porszívó helye- sen van-e összeszerelve és hogy hibátlanul működik-e. Végezzen működéstesztet. 9 Hibakeresés Hiba Lehetséges ok Elhárítás Csökkent vagy hiányzó szívóteljesítmény. A szűrőzsák / porgyűjtő zsák megtelt. Cserélje ki a szűrőzsákot / por- gyűjtő zsákot. Lásd a következő fejezetet:

7.4.1 Szűrőzsák cseréje száraz

porok esetén 4 Nem lapos redős szűrőt helye- zett be. Helyezzen be lapos redős szű- rőt. A lapos redős szűrő erősen szennyezett. Teljes tisztítás szükséges vagy adott esetben cserélje ki a la- pos redős szűrőt. Lásd a következő fejezetet: 8.1 Lapos redős szűrő tisztítása (teljes tisztítás) Lásd a következő fejezetet: 8.2 Lapos redős szűrő ill. a távozó levegő szűrőjének cseréje A porszívó tömlője vagy az elektromos szerszám porel- vezető fedele eltömődött. Tisztítsamegatömlőtésapo- relvezető fedelet. A porszívó felső része és a szennyfogó tartály közötti tö- mítés és/vagy a tartályperem szennyezett és/vagy meghibá- sodott. Tisztítsa meg egy kendővel vagy cserélje ki a tömítést. Lyukas a tömlő. Új tömlőre van szükség.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 02Hiba Lehetséges ok Elhárítás Csökkent vagy hiányzó szívóteljesítmény. A szűrőfedél tömítése meghi- básodott. Ha szükséges, javíttassa meg a gépet a Hilti szervizben. A leeresztőtömlő nincs megfe- lelően lezárva. Zárja le megfelelően a leeresz- tőtömlőt. Agépportfúvatki. A lapos redős szűrő nincs megfelelően beszerelve. Szereljen be új lapos redős szűrőt. A lapos redős szűrő sérült. Helyezzen be új lapos redős szűrőt. A szűrőtömítés sérült. Helyezzen be új lapos redős szűrőt. A szívófej nincs megfelelően felszerelve. Szerelje fel megfelelően a szí- vófejet. Lásd a következő fejezetet: 6.2 Első üzembe helyezés A készülék akaratlanul kapcsol be és ki, vagy a készülék kezelőjén ke- resztül statikus kisülések történnek. Nem biztosított az elektrosz- tatikus levezetés; A készüléket nem földelt dugaszolóaljzatra csatlakoztatta. Csatlakoztassa földelt du- gaszolóaljzatra a készüléket; Használjon antisztatikus töm- lőt. Az antisztatikus kapocs meg- sérült. Cseréltesse ki a Hilti szervizzel az antisztatikus kapcsot. Dugja földelt dugaszolóaljzatba agépet. A tartály kiürítése után a gép nem indul újra. Szennyeződés. Kapcsolja ki a készüléket, majd várjon 5 másodpercet, 5 má- sodperc után kapcsolja be. Tisztítsa meg az úszót, az elektródákat valamint az elektródák közti területet. Ellenőrizze és biztosítsa a sza- bad mozgathatóságot. A motor nem működik. Kioldott a dugaszolóaljzat biz- tosítéka. Kapcsoljabeabiztosítékot. Újabb kioldás után keresse meg a túláram okát. A tartály megtelt. Kapcsolja ki a készüléket. Ürítse ki a tartályt. Lásd a következő fejezetet:

7.7.1 Szennyfogó tartály ürí-

tése száraz porok esetén Feszültségingadozás Túl nagy impedancia a feszült- ségellátásban. Használjon megfelelő hosszab- bítókábelt (lásd a Leírás című fejezetet).

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 0210 Hulladékkezelés A Hilti termékek nagyrészt újrafelhasználható anyagokból készülnek. Az újrafelhasználás előtt az anyagokat gondosan szét kell válogatni. Sok országban a Hilti már előkészületeket tett arra, hogy vissza tudja venni a használt készülékeket az anyagok újrafelhasználása céljából. Ezzel kapcsolatban érdeklődjön a Hilti Centerekben vagy értékesítési szaktanácsadójánál. Csak EU-országok számára Az elektromos szerszámokat ne dobja a háztartási szemétbe! A használt elektromos és elektronikai készülékekről szóló EK irányelv és annak a nemzeti jogba történt átültetése szerint az elhasznált elektromos kéziszerszámokat külön kell gyűjteni, és környezetbarát módon újra kell hasznosítani. Fúróiszap ártalmatlanítás Környezetvédelmi szempontból problémát jelent, ha fúróiszapot megfelelő előkezelés nélkül engedik bele a csatornahálózatba vagy kerül be a vizekbe. Érdeklődje meg a helyi hatóságoknál az érvényben lévő előírásokat. A következő előkezelést javasoljuk:

1. Gyűjtse össze a fúróiszapot (például nedves porszívóval)

2. Várja meg míg a fúróiszap leülepszik, és a szilárd iszapot egy építési törmeléket tároló

hulladéklerakóban ártalmatlanítsa. (Pelyhesítőszerek meggyorsíthatjákaz ülepítési folyamatot)

3. Mielőtt a megmaradt vizet (lúgos, Ph érték > 7) belevezetné a csatornahálózatba, semlegesítse

savas semlegesítőszerrel vagy hígítsa fel sok vízzel. 11 Készülékek gyártói szavatossága A Hilti garantálja, hogy a szállított gép anyag- vagy gyártási hibától mentes. Ez a garancia csak azzal a feltétellel érvényes, hogy a gép alkalmazása és kezelése, ápolása és tisztítása a Hilti által kiadott használati utasításban meg- határozottak szerint történik, és hogy az egy- séges műszaki állapot sértetlen marad, azaz hogy csak eredeti Hilti anyagot, tartozékokat és pótalkatrészeket használnak a géphez. Ez a garancia magában foglalja a meghibáso- dott részek térítésmentes javítását vagy pót- lását a készülék teljes élettartama alatt. Azok az alkatrészek, amelyek természetes elhasz- nálódásnak vannak kitéve, nem esnek ezen garancia alá. Ezen túlmenő igények, amennyiben kény- szerítő nemzeti előírások másképp nem ren- delkeznek, ki vannak zárva. Különösképpen nem vállal a Hilti felelősséget a közvetlen vagy közvetett hiányosságokból vagy a hiá- nyosságok következményeiből eredő káro- kért, a készülék valamilyen célból történő alkalmazásával vagy az alkalmazás lehetet- lenségével összefüggő veszteségekért vagy költségekért. Nyomatékosan kizárt a hallga- tólagos jótállás a készülék alkalmazásáért vagy bizonyos célra való alkalmasságáért. Javítás vagy cserecéljábólakészüléket vagy az érintett alkatrészt a hiányosság megállapítása után haladéktalanul el kell juttatni az illetékes Hilti szervezethez. Ezen garancia magában foglal minden garanci- ális kötelezettséget a Hilti részéről, és helyébe lép minden korábbi vagy egyidejű nyilatkozat- nak, írásba foglalt vagy szóbeli, garanciával kapcsolatos megállapodásnak.

Printed: 05.12.2013 | Doc-Nr: PUB / 5071295 / 000 / 0212 EK megfelelőségi nyilatkozat (eredeti) Megnevezés: száraz-nedves por- szívó Típusmegjelölés: VC 60‑U Generáció: 01 Konstrukciós év: 2007 Kizárólagos felelősségünk tudatában kijelent- jük, hogy ez a termék megfelel a következő irányelveknek és szabványoknak: 2006/42/EK, 2004 / 108 / EK, 2011/65/EU, EN 60335‑1, EN 60335‑2‑69, EN ISO 12100. Hilti Corporation, Feldkircherstrasse 100, FL‑9494 Schaan Paolo Luccini Johannes Wilfried Huber Head of BA Quality and Process Management Senior Vice President Business Area Electric Tools & Accessories Business Unit Diamond 01/2012 01/2012 Műszaki dokumentáció: Hilti Entwicklungsgesellschaft mbH Zulassung Elektrowerkzeuge Hiltistrasse 6 86916 Kaufering Deutschland
