ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ VC 40LX HILTI

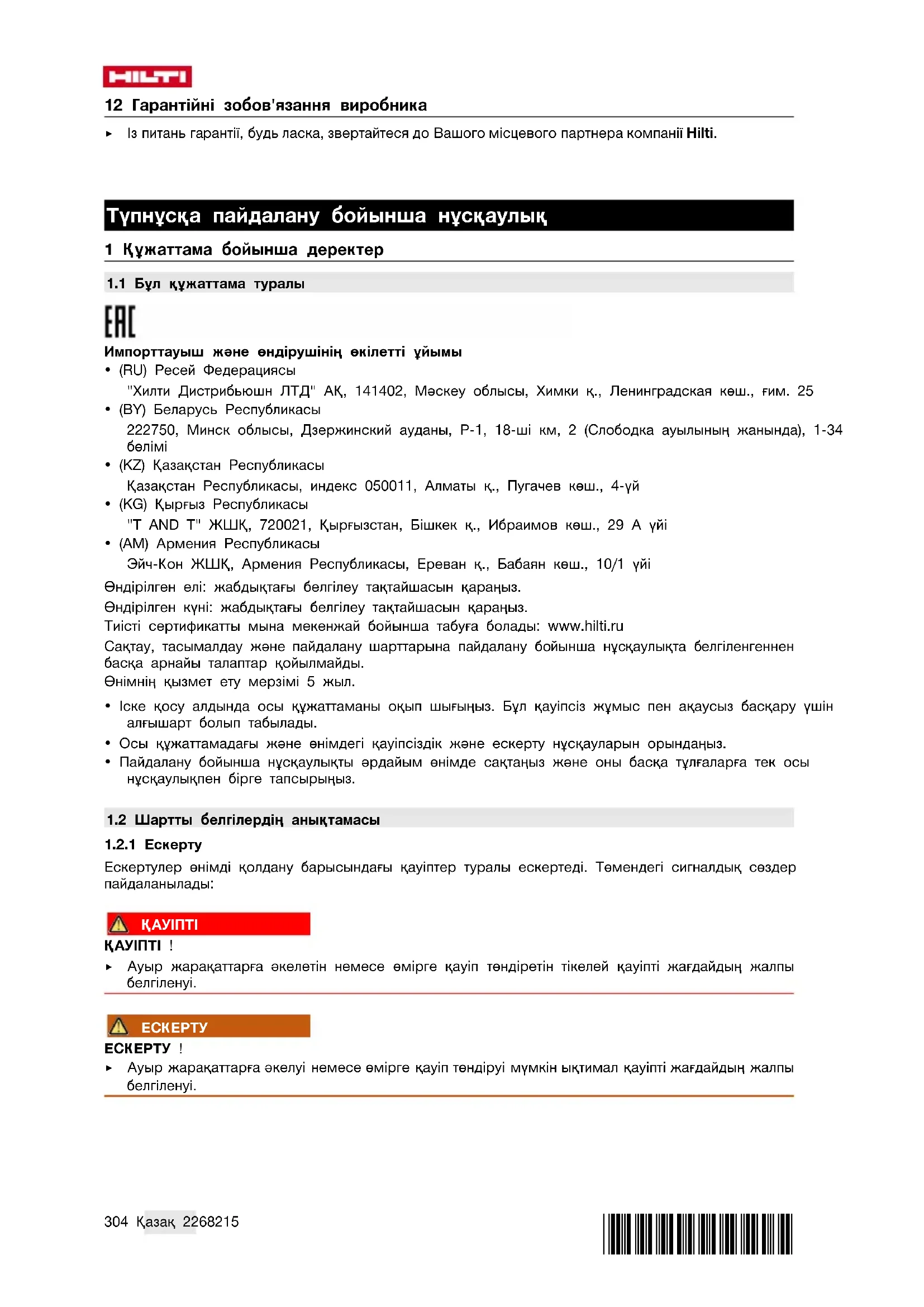

1.1 Бұл құжаттама туралы

Импорттауыш және өндірушінің өкілетті ұйымы

• (RU) Ресей Федерациясы "Хилти Дистрибьюшн ЛТД" АҚ, 141402, Мәскеу облысы, Химки қ., Ленинградская көш., ғим. 25

• (BY) Беларусь Республикасы 222750, Минск облысы, Дзержинский ауданы, Р-1, 18-ші км, 2 (Слободка ауылының жанында), 1-34

• (KZ) Қазақстан Республикасы Қазақстан Республикасы, индекс 050011, Алматы қ., Пугачев көш., 4-үй

• (KG) Қырғыз Республикасы "T AND T" ЖШҚ, 720021, Қырғызстан, Бішкек қ., Ибраимов көш., 29 А үйі

• (AM) Армения Республикасы Эйч-Кон ЖШҚ, Армения Республикасы, Ереван қ., Бабаян көш., 10/1 үйі Өндірілген елі: жабдықтағы белгілеу тақтайшасын қараңыз. Өндірілген күні: жабдықтағы белгілеу тақтайшасын қараңыз. Тиісті сертификатты мына мекенжай бойынша табуға болады: www.hilti.ru Сақтау, тасымалдау және пайдалану шарттарына пайдалану бойынша нұсқаулықта белгіленгеннен басқа арнайы талаптар қойылмайды. Өнімнің қызмет ету мерзімі 5 жыл.

• Іске қосу алдында осы құжаттаманы оқып шығыңыз. Бұл қауіпсіз жұмыс пен ақаусыз басқару үшін алғышарт болып табылады.

• Осы құжаттамадағы және өнімдегі қауіпсіздік және ескерту нұсқауларын орындаңыз.

• Пайдалану бойынша нұсқаулықты әрдайым өнімде сақтаңыз және оны басқа тұлғаларға тек осы нұсқаулықпен бірге тапсырыңыз.

1.2 Шартты белгілердің анықтамасы

Ескертулер өнімді қолдану барысындағы қауіптер туралы ескертеді. Төмендегі сигналдық сөздер пайдаланылады:

▶ Ауыр жарақаттарға әкелетін немесе өмірге қауіп төндіретін тікелей қауіпті жағдайдың жалпы белгіленуі.

▶ Ауыр жарақаттарға әкелуі немесе өмірге қауіп төндіруі мүмкін ықтимал қауіпті жағдайдың жалпы белгіленуі.*2268215* 2268215 Қазақ 305

АБАЙЛАҢЫЗ ! ▶ Жарақат алуға немесе мүліктің зақымдалуына әкелуі мүмкін ықтимал қауіпті жағдайдың жалпы белгіленуі.

1.2.2 Құжаттамадағы белгілер

Біздің құжаттамаларда төмендегі белгілер қолданылады: Пайдалану алдында пайдалану бойынша нұсқаулықты оқу қажет

Аспапты пайдалану бойынша нұсқаулар және басқа пайдалы ақпарат Қайта пайдалануға болатын материалдармен жұмыс істеу Электр аспаптарды және аккумуляторларды тұрмыстық қоқысқа тастамаңыз

1.2.3 Суреттердегі белгілер

Біздің суреттерде төмендегі белгілер қолданылады: Бұл сандар осы нұсқаулықтың басындағы әр суретке сәйкес келеді Нөмірлеу суреттегі жұмыс қадамдарының реттілігін білдіреді және мәтіндегі жұмыс қадамдарынан өзгешеленуі мүмкін Позиция нөмірлері Шолу суретінде қолданылады және Өнімге шолу мақаласындағы шартты белгілердің нөмірлеріне сілтейді Аталмыш белгілер өнімді қолдану барысында айрықша назарыңызды аудартады.

1.3 Өнімге қатысты белгілер

1.3.1 Өнімдегі белгілер

Өнімде төмендегі белгілер пайдаланылуы мүмкін: Құрылғы iOS және Android платформаларымен үйлесімді NFC технологиясын қолдайды. Өнім бар болған жағдайда, өнім АҚШ пен канадалық нарықтар үшін осы сертификаттау органдарында қолданыстағы стандарттарға сәйкес сертификатталады.

1.3.2 Тыйым салатын белгілер

Төмендегі тыйым салу белгілері өнімде қолданылады: Кранмен тасымалдауға тыйым салынады

1.4 Өнімдегі арнайы жапсырма

ЕСКЕРТУ: Бұл сорғыш денсаулыққа зиянды шаңды қамтиды. Босату және техникалық қызмет көрсету, соның ішінде шаң жинағыш қапты кәдеге жарату жұмысын тек арнайы жеке қорғаныс киім-кешегі бар техник мамандар өткізуі керек. Сорғышты тек толықтай және ақаусыз жұмыс істейтін сүзгі жүйесімен пайдаланыңыз. Төмендегі ескерту жапсырмаларының бірі сорғышта орналасқан:306 Қазақ 2268215 *2268215* VC 20L-X VC 40L-X L сорғыштарындағы ескерту жапсырмасы: Ескерту жапсырмасының жақсы көрінгеніне көз жеткізіңіз. VC 20M-X VC 40M-X L сорғыштарындағы ескерту жапсырмасы: Ескерту жапсырмасының жақсы көрінгеніне көз жеткізіңіз.

1.5 Өнім туралы ақпарат

Hilti өнімдері кәсіби пайдаланушыларға арналған және тек өкілетті, білікті қызметкерлермен пайдаланылуы, күтілуі және техникалық қызмет көрсетілуі тиіс. Қызметкерлер қауіпсіздік бойынша арнайы нұсқау алуы керек. Өнім мен оның қосалқы құралдарын басқа мақсатта қолдану немесе олардың оқытылмаған қызметкерлердің тарапынан пайдаланылуы қауіпті. Түр сипаттамасы мен сериялық нөмір фирмалық тақтайшада берілген. ▶ Сериялық нөмірді төмендегі кестеге көшіріп қойыңыз. Өнім туралы мәліметтерді өкілдігімізге немесе қызмет көрсету бөлімімізге сұрау беру арқылы алуға болады. Өнім туралы мәліметтер Құрғақ және ылғалды жинауға арналған әмбебап

VC 20M-X VC 20L-X VC 40M-X VC 40L-X Буын 01 Сериялық нөмір

1.6 Сәйкестік декларациясы

Біз осы нұсқаулықта сипатталған өнімнің қолданыстағы директивалар мен нормативтерге сәйкес келетінін толық жауапкершілікпен жариялаймыз. Сәйкестік декларациясының суреті осы құжаттаманың соңында орналасқан. Техникалық құжаттама мына жерде сақталған: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Қауіпсіздік

2.1 Қауіпсіздік бойынша жалпы нұсқаулар

Осы пайдалану бойынша нұсқаулықтың бөлек тарауларында берілген қауіпсіздік нұсқауларына қоса, төменде берілген нұсқауларды қатаң сақтау керек. ▶ Барлық нұсқауларды міндетті түрде оқып шығыңыз! Бұл нұсқауларды елемеу электр тогының соғуына, өртке және/немесе ауыр жарақаттарға әкелуі мүмкін. ▶ Аспапты қолданған кезде электрлік құралмен бірге берілген пайдалану бойынша нұсқаулықты оқып шығып, барлық нұсқауларды орындаңыз. ▶ Аспап конструкциясына өзгертулер енгізуге және оны модификациялауға тыйым салынады.*2268215* 2268215 Қазақ 307 ▶ Сәйкес аспапты пайдаланыңыз. Оны тек өз мақсаты бойынша және тек дұрыс күйінде пайдаланыңыз. ▶ Аспаппен жұмыс істемес бұрын оған қызмет көрсету, материалдардан пайда болатын зияндар мен сорғыланатын материалдарды кәдеге жарату бойынша мәліметтермен танысыңыз. ▶ Қоршаған ортаның әсерін ескеріңіз. Аспапты өрт немесе жарылыс қаупі бар жерде қолданбаңыз. ▶ Аспапты тек осы ақпаратпен таныс, қауіпсіз қолдану бойынша нұсқау алған және ықтимал қауіптерді түсінетін адамдар ғана пайдалануы тиіс. Аспап балаларға арналмаған. Балалардың аспаппен ойнамауын қадағалап отыру қажет. ▶ Қолданылмайтын аспаптарды сенімді жерде сақтаңыз. Қолданылмайтын аспаптар құрғақ, жоғары орналасқан немесе жабық, балалар жетпейтін жерде сақталуы керек.

2.2 Адамдардың қауіпсіздігі

▶ Сақ болыңыз, не істеп жатқаныңызды қадағалаңыз және аспаппен жұмыс істегенде ақылды пайдаланыңыз. Аспапты шаршап тұрған күйде немесе есірткілер, алкоголь немесе дәрілер әсерінің астында болсаңыз пайдаланбаңыз. Аспаппен жұмыс істегендегі бір сәт зейінсіздік ауыр жарақаттарға әкелуі мүмкін. ▶ Аспаппен жұмыс істегенде жұмыс істейтін адам және оның жанындағы тұлғалар тиісті қорғауыш көзілдірікті, қорғауыш шлемді, қорғауыш құлаққапты, қорғауыш қолғаптарды және жеңіл респираторды киюі керек. ▶ Сорғыштың домалап кетпеуін немесе құламауын қадағалаңыз. ▶ Сорғыштың берік тұруына жол беру үшін дөңгелек тежегіштерін іске қосыңыз. Дөңгелек тежегіштері ашық болса, сорғыш қозғалысы бақыланбауы мүмкін. ▶ Жергілікті қауіпсіздік техникасының ережелерін сақтаңыз. ▶ Егер шаңды жинау және кетіруге арналған аспаптарды қосу қарастырылған болса, олар қосылғанына және мақсаты бойынша қолданылып жатқанына көз жеткізіңіз. Шаңды кетіру модулін пайдалану шаңның зиянды әсерін азайтады.

2.3 Ұқыпты қарау және пайдалану

▶ Ешқашан аспапты қараусыз қалдырмаңыз. ▶ Қауіпті шаңды сорғылау, әсіресе шаң шығаратын электрлік құралдармен бірге қолдану кезінде сүзгі тазалау функциясын ажыратпаңыз. ▶ Аспапты аяздан қорғау керек. ▶ Тұрақты түрде нұсқауларға сай қылшақпен су деңгейінің шектегішін қылшақпен тазалау және онда зақымдар жоқ екенін тексеру керек. ▶ Сорғыштың жоғарғы бөлігін орнатқанда абай болыңыз: қолдардың қысылуын және желілік кабельдің зақымдалуын болдырмаңыз. Жарақат алу және зақымдау қаупі бар. ▶ Аспапта зақымдар жоқ екенін тексеріңіз. Аспапты әр пайдалану алдында қорғауыш аспаптардың және оңай зақымдалатын бөлшектердің дұрыстығын және қызмет етуін мұқият тексеріңіз. Қозғалмалы бөлшектерде зақымдар жоқ екенін тексеріңіз. Олар сыналануларсыз, еркін қозғалуы керек. Барлық бөлшектер дұрыс орнатылуы және аспаптың дұрыс жұмысын қамтамасыз ететін барлық шарттарға сай болуы керек. ▶ Аспапты жөндеуді тек түпнұсқа қосалқы бөлшектерді қолданатын білікті қызметкерлерге сеніп тапсырыңыз. Осылайша аспаптың қауіпсіздігін сақтау қамтамасыз етіледі. ▶ Аспапты қолданбаған кезде (жұмыс үзілістерінде), күтім және техникалық қызмет көрсету алдында, қосалқы құралдарды алмастыру алдында немесе сүзгіні алмастыру алдында желілік штекерді әрдайым розеткадан ажыратыңыз. Бұл сақтық шарасы аспаптың кездейсоқ қосылуын болдырмайды. ▶ Ешбір жағдайда аспапты желілік кабель артындағы басқа жұмыс орнына жылжытпаңыз. Сорғышпен электрмен қамту кабелінің үстінен өтпеңіз. ▶ Аспапты кран көмегімен тасымалдамаңыз.308 Қазақ 2268215 *2268215* VC 20M-X VC 40M-X M сорғыштарындағы қосымша ▶ Аспапты тасымалдаған және қолданбаған кезде кіріс фитингісін жапқыш тығынмен

2.4 Электр қауіпсіздігі

▶ Аспаптың біріктіруші ашасы электр розеткасына сай болуы керек. Ашаның конструкциясын өзгертпеңіз. Қорғауыш жерге қосылымы бар аспаптар үшін штекерлік адаптерлерді пайдаланбаңыз. Түпнұсқа ашаларды және оларға сай розеткаларды қолдану электр тогының соғу қаупін азайтады. ▶ Ашаны барлық жергілікті жағдайларға сай берік орнатылған, қолайлы жерге қосылған розеткаға қосыңыз. Егер розетканың сенімді бекітілгеніне күдіктенсеңіз, оны білікті электрші маман тексеруі керек. ▶ Жерге қосылған беттерге, мысалы, құбырларға, жылыту құралдарына, пештерге (плиталарға) және тоңазытқыштарға тікелей тиюді болдырмаңыз. Жерге қосылған заттарға тигенде электр тогының соғуының үлкен қаупі туындайды. ▶ Аспапты жаңбырдан немесе ылғал әсерінен қорғаңыз. Электр құралға су кіруінің нәтижесінде электр тогының соғу қаупі артады. ▶ Желілік кабельдің шалшықтармен өтпейтініне көз жеткізіңіз. ▶ Тұрақты түрде аспаптың электр қамту кабелін тексеріңіз. Зақымдалған кабельді ауыстыруды Hilti компаниясының сервис орталығында өткізу керек. Тұрақты түрде ұзартқыш кабельдерді тексеріңіз және зақымдар бар болғанда оларды ауыстырыңыз. ▶ Егер жұмыс кезінде желілік және/немесе ұзартқыш кабель зақымдалса, оған тиюге тыйым салынады. Желілік кабельді розеткадан шығарыңыз. Ақаулы желілік кабельдер және ұзартқыш кабель электр тогының соғу қаупін тудырады. ▶ Тек пайдалану бойынша нұсқаулықта көрсетілген желілік кабель түрлерін қолдануға рұқсат етіледі. ▶ Кабельді басқа мақсатта қолданбаңыз, мысалы, аспапты тасымалдау, оны іліп қою немесе розеткадан ашаны шығару үшін. Кабельді жоғары температуралардың, майдың, үшкір жиектердің немесе аспаптың айналатын түйіндерінің әсерінен қорғаңыз. Кабель зақымдалуының немесе шатасуының нәтижесінде электр тогының соғу қаупі артады. ▶ Егер электр құралмен жұмыстар ашық ауада орындалса, тек бөлмелерден тыс қолдануға рұқсат етілген ұзартқыш кабельдерді пайдаланыңыз. Бөлмелерден тыс қолдануға жарамды ұзартқыш кабельді пайдалану электр тогының соғу қаупін азайтады. ▶ Ток үзілген жағдайда аспапты өшіріңіз және желілік штекерді ажыратыңыз. ▶ Ендірілген розетканы тек пайдалану бойынша нұсқаулықта көрсетілген мақсаттарда қолануға рұқсат етіледі. ▶ Кір немесе ылғалды аспапты пайдалануға тыйым салынады. Қолайсыз жағдайларда аспап бетінде жиналатын ылғал мен шаң (әсіресе төк өткізгіш материалдардан) электр тогының соғуын тудыруы мүмкін. Ток өткізгіш материалдарды өңдеу қажет болған кезде, кірленген аспапты жүйелі түрде Hilti сервис орталығына тексертіңіз.

▶ Жұмыс орнын жақсы жарық түсумен қамтамасыз етіңіз. ▶ Жұмыс аймағының жақсы желдетілуін қамтамасыз етіңіз. Нашар желдетілетін жұмыс аймағы шаңның жоғарғы концентрациясына байланысты көңіл-күйдің нашарлауының себебі болуы мүмкін. ▶ Жұмыс орнында тәртіпті сақтаңыз. Жұмыс ортасын жарақаттауы мүмкін нысандардан бос күйде сақтаңыз. Жұмыс орнындағы ретсіздік жарақаттану қаупін арттырады. ▶ Аспапты тұтанғыш сұйықтықтар, газдар немесе шаң бар жарылыс қаупі бар аймақта қолданбаңыз. Жұмыс кезінде электр құралдан ұшқындар шығады және ұшқындар шаңды немесе буларды тұтандыруы мүмкін.

▶ Шаң класы сорғыштың шаң класынан жоғары болған денсаулыққа зиянды шаң түрлерін соруға тыйым салынады. Тұтанғыш және/немесе жарылғыш шаңды (мысалы, магний немесе алюминий шаңы) соруға тыйым салынады. 60°C (140°F) температурасынан ыстық материалдарды соруға тыйым салынады (мысалы, бықситын шылым, ыстық күл).*2268215* 2268215 Қазақ 309 ▶ Жанғыш, жарылғыш, агрессивті сұйықтықтарды сорғылауға тыйым салынады (салқындатқыш және майлағыш заттар, бензин, еріткіштер, қышқылдар (pH < 5), сілтілер (pH > 12,5) және т.б.). ▶ Көбік немесе сұйықтықтар шыққанда, сорғышты дереу өшіріңіз. ▶ Макс. температурасы 60°C (140°F) болатын ыстық материалдарды сору кезінде қорғауыш қолғапты киіп жүріңіз. ▶ Минералды жыныстарды бұрғылаудан кейін қорғауыш киімді киіңіз және олардың теріге тиюін болдырмаңыз (pH > 9, күйдіргіш зат) ▶ Сілтілік немесе қышқылдық сұйықтықтарға тимеңіз. Кездейсоқ тигенде сумен шайыңыз. Көзге осындай сұйықтықтар тигенде судың көп мөлшерімен шайыңыз және дереу дәрігерден көмек алыңыз. VC 20L-X VC 40L-X L класты сорғыштар үшін қосымша ▶ L шаң класына жататын сорғыш құрғақ, тұтанғыш емес шаңды, ағаш жоңқасын және шығарылымның шектік мәні 1 мг/м³ шамасынан үлкен болатын зиянды шаңды соруға арналған. Белгілі бір шаң түрі тудыратын қауіпке байланысты сорғыш тиісті сүзгілермен жабдықталуы тиіс. VC 20M-X VC 40M-X M сорғыштарындағы қосымша ▶ M шаң класына жататын сорғыш құрғақ, тұтанғыш емес шаңды, ағаш жоңқасын және шығарылымның шектік мәні ≧ 0,1 мг/м³ болатын зиянды шаңды соруға арналған. Белгілі бір шаң түрі тудыратын қауіпке байланысты сорғыш тиісті сүзгілермен жабдықталуы тиіс. 3 Сипаттама

Тасымалдау тұтқасы (созылмалы)

Hilti сандығына арналған бекіткіш ілмек

Индикация және басқару панелі

Радио модульге арналған жапқыш

Кіріс фитингісі (сорғыш шланг)

Резервуар құлпы (2x)

Резеңке тартқышы бар бекіткіш ілмек (2x)

Сорғыштың жоғарғы бөлігі

Бұғаттау қамыты бар сүзгіш кассета

3.2 Мақсатына сай қолдану

Мұнда сипатталған өнімдер коммерциялық қолданысқа арналған өнеркәсіптік сорғыш болып табылады. Олар құрғақ және ылғалды шарттар үшін жарамды. Өнімді адамдарға және жануарларға бағыттауға тыйым салынады. Сорғышты су астында қолдануға тыйым салынады. ▶ Өніммен жұмыс істемес бұрын қызмет көрсету, материалдардан пайда болатын зияндар мен материалдарды қауіпсіз кәдеге жарату бойынша мәліметтермен танысыңыз.310 Қазақ 2268215 *2268215* ▶ Өнімді тұрақты түрде үздіксіз жұмыс режимінде автоматты немесе жартылай автоматты қондырғыларда қолданбаңыз. ▶ Жарақат алу қауіптерін болдырмау үшін Hilti ұсынған түпнұсқа керек-жарақтар мен құралдарды ғана қолданыңыз. ▶ Электр статикалық потенциалдың пайда болуын болдырмау үшін антистатикалық соратын шлангіні қолданыңыз. ▶ Сізге жарақат тигізе алатын заттарды сорғышпен тазаламаңыз (мысалы, үшкір немесе өткір жиекті

▶ Өнімді саты ретінде қолданбаңыз. ▶ Жергілікті қауіпсіздік техникасының ережелерін сақтаңыз. Рұқсат етілген пайдалану әдістері: Шаң сору кезінде, шығыс ауа бөлмеге қайтып кірген жағдайда, бөлме ішінде жеткілікті ауа алмасу деңгейін (L) қамтамасыз еткен маңызды. Ұлттық ережелерді сақтаңыз! ▶ Hilti алмасты ажарлағыштарымен, абразивті ажарлағыштарымен, перфораторларымен және құрғақ бұрғылау коронкаларымен жұмыс істегенде үлкен мөлшердегі шаңды сору. ▶ Hilti алмасты бағаналы бұрғы білдектерімен немесе Hilti алмасты араларымен және сұйық сорғылау материалымен ең көбі 60°C (140°F) шамасына дейінгі температурада минералдық бұрғылау шламын

Май мен сұйық заттектерді ең көбі 60°C (140°F) шамасына дейінгі температурада сору. ▶ Қабырға мен еден беттерін ылғалды және құрғақ тазалау. VC 20M-X VC 40M-X M сорғыштарындағы қосымша ▶ Құрғақ, жанғыш емес шаңдарды, сұйықтықтарды, ағаш жоңқасын және шығарылымның шектік мәні 0,1 мг/м³ шамасына тең не одан асатын (М шаң класы) зиянды шаңдарды сорғылау. ▶ Кварцты қамтитын минералды шаңды жинау үшін жарамды машиналар кем дегенде M шаң класына сәйкес келуі тиіс. VC 20L-X VC 40L-X L класты сорғыштар үшін қосымша ▶ Құрғақ, жанғыш емес шаңдар, сұйықтықтар, ағаш жоңқасын және шығарылымның шектік мәні 1 мг/м³-ден үлкен (L шаң класы) зиянды шаңдарды сорғылау.

3.3 Ықтимал қате қолдану

▶ Сорғышты асбестті сору үшін пайдалануға болмайды. ▶ Сорғышты көлденең күйде қолдануға болмайды. ▶ Сорғышты жарылу қаупі бар материалдарды, ыстық, күйгіш немесе жанғыш материалдарды және агрессивті шаңды (мысалы, магний немесе алюминий шаңы) сору үшін қолдануға болмайды (ерекшелігі: ағаш жоңқасы). ▶ Сорғышты тұтанғыш сұйықтықтарды (мысалы, бензин, еріткіштер, қышқылдар, суыту сұйықтықтары мен майлағыштар) сору үшін пайдалануға болмайды.

3.4 Өнімдегі индикаторлар

Индикатор Сипаттама Сүзгіні алмастыру қызметтік индикаторы Жарық диоды жанса, бұл сүзгінің бітелгенін білдіреді.

1. Кір жинағыштың толтыру деңгейін тексеріңіз

Сүзгіні қолмен тазалау басқару түймесін басыңыз.

3. Сүзгіні тексеріп, қажет болса, алмастырыңыз.

Толтыру деңгейін бақылау Жарық диоды жанса, бұл ылғалды режимде сақтандырғыш өшіру белсенді екенін білдіреді. Контейнерді босатып, зондтарды тазалаңыз.*2268215* 2268215 Қазақ 311 Индикатор Сипаттама қуат индикаторы Индикатор сүзгінің ағымдағы күйі туралы мәліметтер береді. Макс. сору күшінде барлық 3 жарық диоды жанады.

3.5 Өнімдегі басқару түймелері

Басқару түймесі Сипаттама Сүзгіні қолмен тазалау Сүзгіні қолмен тазалау әрекетін орындау үшін осы түймені басыңыз. Сүзгіні автоматты түрде тазалау Жарық диоды жанса, бұл сүзгіні автоматты түрде тазалау әрекеті орындалып жатқанын білдіреді. Түймені басу арқылы сүзгіні автоматты түрде тазалау функциясын ажыратыңыз. Жарық диоды сөнеді. Шланг диаметрін реттеу (тек M класы үшін) Ағымдағы уақытта пайдаланылатын шланг диаметрін реттеу үшін түймені

Реттелетін мән жалғанған құрылғыға және оның сорғыш диаметріне байланысты болады және оны қажеттілікке қарай бейімдеу қажет.

3.6 Жеткізілім жинағы

Құрғақ және ылғалды жинауға арналған әмбебап сорғыш, соның ішінде сүзгіш элемент, айналмалы муфтаны (сорғыш жағындағы) және құрал муфтасын қамтитын сорғыш шланг жинағы, PE шаң жинағыш қабы (пластик), пайдалану бойынша нұсқаулық Оған қоса өніміңіз үшін рұқсат етілген жүйелік өнімдерді Hilti Store дүкенінде немесе мына веб- сайттан табуға болады: www.hilti.group

3.7 Дыбыстық ескерту сигналы

VC 20M-X VC 40M-X M сорғышы акустикалық ескерту сигналымен жабдықталған. Ол сорғыш шлангідегі ауа жылдамдығы 20 м/с шамасынан төмен түскенде қауіпсіздік тұрғысынан шығарылады. Ескерту сигналы дұрыс іске қосылуы үшін, шланг диаметрінің параметрінде қолданылған сорғыш шлангінің диаметрі орнатылуы тиіс.

Сүзгі тазалау функциясы тек сорғыш шланг қосылғанда іске қосылады. Сорғышта сүзгіш элементті жабысқан шаңнан босатуға арналған сүзгіні қолмен және автоматты түрде тазалау функциялары бар. Сүзгіні автоматты түрде тазалау функциясын "Сүзгіні автоматты түрде тазалау" түймесін басу арқылы өшіруге және қайта басу арқылы қосуға болады.312 Қазақ 2268215 *2268215* Құралдың бөлшектерi Сипаттамасы Жарық диоды жанады. Сүзгі тазалау функциясы белсендірілді. Жарық диоды жанбайды. Сүзгі тазалау функциясы ажыратылды. Сорғышты әр іске қосқан сайын сүзгі тазалау функциясы автоматты түрде белсендіріледі. Сүзгіш элемент ауа соққысының (соғатын шу естіледі) көмегімен автоматты түрде тазаланады. Ұзақ мерзімді жоғары сорғылау күшін қамтамасыз ету үшін, жүйелік әрекеттер барысында (әсіресе қырнау, кесу және тілу кезінде) немесе шаңның үлкен мөлшерлерін сорғылау кезінде, сүзгі тазалау функциясы қосулы болуы тиіс. Сүзгіні автоматты түрде тазалау функциясына қарамастан, "Сүзгіні қолмен тазалау" түймесін басу арқылы сүзгіні әркез тазалауға болады. Қуатты тазалау: Сүзгіні тазалау кезіндегі максималды қуатқа шлангіні жабу және дәл сол уақытта "Сүзгіні қолмен тазалау" түймесін басу арқылы қол жеткізуге болады.

3.9 Аспапты пайдалану бойынша нұсқаулар

VC 20M-X VC 40M-X M сорғышын тек шаң жинағыш қаппен бірге пайдаланыңыз. Шығарылымның шектік мәндері ≥ 0,1 мг/м3 болатын шаңды соруға арналған M класы. Керек-жарақтар және қолдану әдістері

Жабдықтар Қолдану әдісі 2261451 Пластик шаң жинағыш қап PE VC 20, VC 150-6 Ылғалды және құрғақ минералдық материалдар үшін пайдалану 2262095 Пластик шаң жинағыш қап PE VC 40, VC 150-10 Ылғалды және құрғақ минералдық материалдар үшін пайдалану 2261258 Премиум класты шаң жинағыш қап VC 20, VC 150-6 Сүрекке қолдану және минералды материалдарға (бетон) қолдану, құрғақ 2262130 Премиум класты шаң жинағыш қап VC 40, VC 150-10 Сүрекке қолдану және минералды материалдарға (бетон) қолдану, құрғақ 2261453 PTFE VC 20⁄40⁄150 сүзгісі әмбебап ылғалды және құрғақ жинауға арналған 2261257 VC 20⁄40⁄150 universal сүзгісі әмбебап ылғалды және құрғақ жинауға арналған 2278640 DRY VC 20⁄40⁄150 universal сүзгісі құрғақ жинауға арналған 2261452 HEPA VC 20⁄40⁄150 сүзгісі ылғалды және құрғақ жинауға арналған 203867 Сорғыш шланг 36x4,65M AS ылғалды және құрғақ жинауға арналған 4 Техникалық сипаттамалар

Генераторда немесе трансформаторда жұмыс істеген кезде, осы шығыс қуат аспаптың фирмалық тақтайшасында көрсетілген номиналды тұтынылатын қуаттан кем дегенде екі есе жоғары болуы керек. Трансформатор немесе генератордың жұмыс кернеуі әрдайым өнімнің номиналды тұтынылатын қуатының +5% және -15% аралығында болуы керек. VC 20-X VC 40-X

11 кг 14,4 кг Габаритті өлшемдері (Ұ x Е x Б) 530 мм x 290 мм x 415 мм 560 мм x 365 мм x 590 мм Макс. қосымша жүктеме 25 кг 25 кг*2268215* 2268215 Қазақ 313 VC 20-X VC 40-X Контейнер көлемі 15 л 30 л Шаң үшін пайдалы көлем 15 кг 34 кг Сұйықтық үшін пайдалы

сенсормен басқарылады сенсормен басқарылады Желі жиілігі 50 Гц … 60 Гц 50 Гц … 60 Гц Қорғау класы I I Қорғау класы IP X4 IP X4

4.2 Номиналды кернеу

100 В 110 В 110 В (GB 16 A) 110 В (GB 32 A) Номиналды тұтынылатын қуат 1200 Вт 1100 Вт 1100 Вт 1100 Вт Электр құралына арналған жалғағыш сымы кіріктірілген құрылғы розеткасы

• /• •/• 650 Вт 1600 Вт Желілік қосылым (түрі) CNS HVCTF 300 3x2 мм

(GB) 240 В (NZ) Номиналды тұтынылатын қуат 1200 Вт 1200 Вт 1200 Вт 1200 Вт Электр құралына арналған жалғағыш сымы кіріктірілген құрылғы розеткасы 2400 Вт 1100 Вт 1800 Вт 1200 Вт Желілік қосылым (түрі)

4.3 Максималды көлемді ток пен максималды төменгі қысым

100 В 110 В 220 - 240 В 220 - 240 В (CH) 240 В (NZ) Макс. көлемді ағын (турбина) 71 л/с 71 л/с 74 л/с 74 л/с 74 л/с Шланг ұшындағы макс. көлемді ағын 177,1 м³/сағ (49,2 л/с) 177,1 м³/сағ (49,2 л/с) 183 м³/сағ (50,6 л/с) 183 м³/сағ (50,6 л/с) 183 м³/сағ (50,6 л/с) Ең көп сирету 22,3 кПа 22,3 кПа 24,25 кПа 24,25 кПа 24,25 кПа

4.4 EN 60335 стандартына сай өлшенген шу мен діріл туралы ақпарат

Төмендегі мәліметтер VC 20 және VC 40 барлық өндірістік сорғыштары үшін жарамды. Шу қысымының деңгейі (L

69 дБ(А) Дыбыс қысымының деңгейі бойынша дәлсіздік (K

2,5 дБ(А) Тербелістің шығыс мәні < 2,5 м/с²314 Қазақ 2268215 *2268215* 5 Ұзартқыш кабельді қолдану

Зақымдалған кабельден қауіп бар! Егер жұмыс кезінде желілік немесе ұзартқыш кабель зақымдалса, оған тиюге тыйым салынады. Желілік кабельді розеткадан шығарыңыз. ▶ Аспаптың желілік кабелін тұрақты түрде тексеріңіз және зақымдалған кабельді ауыстыру үшін тәжірибелі электрші маманды шақырыңыз.

• Тек жұмыс аймағы үшін рұқсат етілген, көлденең қимасы жеткілікті ұзартқыш кабельдерді қолданыңыз. Өзге жағдайда аспапта қуаттың жоғалуы және кабель қызып кетуі мүмкін.

• Ұзартқыш кабельде зақымдардың бар-жоғын жүйелі түрде тексеріп тұрыңыз.

• Зақымдалған ұзартқыш кабельді ауыстыру керек.

• Ашық ауада жұмыс істегенде тек пайдалануға рұқсат етілген, сәйкес белгілеуі бар ұзартқыш кабельдерді қолданыңыз. 6 Жұмысқа дайындық

Ток соғудан пайда болатын қауіп. Сорғыш тиісінше қосылмаған кезде, өлім не ауып жарақат алу қаупі төнуі мүмкін. ▶ Сорғышты тек тиісінше жерге тұйықталған ток көзіне ғана жалғаңыз.

Бақыланбайтын қозғалыстан жарақат алу қаупі! Дөңгелек тежегіштері ашық болса, шаңсорғыш қозғалысы бақыланбауы мүмкін. ▶ Шаңсорғыштың берік тұруына жол беру үшін дөңгелек тежегіштерін іске қосыңыз.

6.1 Алғаш рет іске қосу

Жарамды шаң жинағышты сорылатын материалға (минералды, сүрек) және қолдану әдісіне (құрғақ/ылғалды) байланысты таңдаңыз. → «Аспапты пайдалану бойынша нұсқаулар» бөлімі

1. Екі ілмекті де ашыңыз.

2. Сорғыштың жоғарғы бөлігін кір жинағыштан көтеріп алыңыз.

3. Кір жинағыштан және орауыштан саймандарды алыңыз.

4. Шаң жинағышты нұсқаулыққа сай орнатыңыз.

5. Сорғыштың жоғарғы бөлігін шаң жинағыштың үстіне қойып, екі ілмекті де жабыңыз.

6. Сорғыштың жоғарғы бөлігі дұрыс орнатылғанына және берік бекітілгеніне көз жеткізіңіз.

7. Сорғыш шлангіні жалғаңыз.

6.2 Премиум класты шаң жинағышты енгізу 2

Өткір заттар шаң жинағышты тесуі мүмкін. Ешқандай заттар шаң жинағышты теспегеніне көз жеткізіңіз.

1. Кабель ашасын желілік розеткадан шығарыңыз.

2. 2 ілмекті ашыңыз.

3. Сорғыштың жоғарғы бөлігін кір жинағыштан көтеріп алыңыз.

4. Премиум класты шаң жинағышты кір жинағыш ішіне салыңыз.

5. Адаптер тиісінше тірелгеніне және шаң жинағыш контейнер жиегінен шығып тұрмағанына көз

6. Сорғыштың жоғарғы бөлігін кір жинағышқа орнатыңыз.

7. 2 ілмекті жабыңыз.

8. Сорғыштың жоғарғы бөлігі дұрыс орнатылғанына және берік бекітілгеніне көз жеткізіңіз.

9. Сорғыш шлангіні жалғаңыз.*2268215*

6.3 Шаң жинағыш қапты (пластик) ауыстыру 3

1. Кабель ашасын желілік розеткадан шығарыңыз.

2. 2 ілмекті ашыңыз.

3. Сорғыштың жоғарғы бөлігін кір жинағыштан көтеріп алыңыз.

4. Қажет болса, пластик шаң жинағыш қапты толықтай шығарыңыз.

5. Жаңа шаң жинағыш қапты (пластик) кір жинағышқа енгізіп, шаң жинағыш қапты кір жинағыш жиегінің

айналасында бұрап шығарыңыз. ▶ Шаң жинағыш қаптың саңылаулары кір жинағыштың ішкі қуысында орналасуы тиіс. ▶ Енгізілген шаң жинағыш қапты контейнер жиегіндегі қара түсті сызықтың көмегімен туралаңыз.

6. Сорғыштың жоғарғы бөлігін кір жинағышқа орнатыңыз.

7. 2 ілмекті жабыңыз.

8. Сорғыштың жоғарғы бөлігі дұрыс орнатылғанына және берік бекітілгеніне көз жеткізіңіз.

9. Сорғыш шлангіні жалғаңыз.

Жарақат алу қаупі. Сүзу жүйесінің зақымдалуы нәтижесінде денсаулыққа зиянды шаң шығуы мүмкін. ▶ Апаттық жағдайда (мысалы, сүзгі бүлінгенде) сорғышты өшіріңіз, желілік штекерді розеткадан ажыратыңыз және қайтадан қолдану алдында мамандарға тексертіңіз.

Бақыланбайтын қозғалыстан жарақат алу қаупі! Дөңгелек тежегіштері ашық болса, шаңсорғыш қозғалысы бақыланбауы мүмкін. ▶ Шаңсорғыштың берік тұруына жол беру үшін дөңгелек тежегіштерін іске қосыңыз.

7.1 Шланг диаметрін орнату

1. Құрамындағы зиянды заттар мен ағаш жоңқасы өте көп құрғақ, жанбайтын шаңды кетіру алдында

сорғыш шланг диаметрі шланг диаметрінің ауыстырып-қосқышының күйіне сай екеніне көз жеткізіңіз.

түймесін бірнеше рет басу арқылы шланг диаметрінің реттеуін және осылайша дыбыстық ескерту сигналының шегін өзгертіңіз.

7.2 Ендірілген розеткасыз жұмыс істеу

1. Желілік штекерді қосу алдында аспап қосқышы "ӨШІРУЛІ" күйінде екеніне көз жеткізіңіз.

2. Сорғыштың желілік кабель ашасын розеткаға салыңыз.

3. Аспап сөндіргішін «ON» (ҚОС.) күйіне орнатыңыз.

7.3 Ендірілген розеткамен жұмыс істеу

Ендірілген розетка тек электр құралдарын сорғышқа тікелей қосуға арналған. Электр құралды ендірілген розеткаға қосқанда, пайдалану бойынша нұсқаулықты және ондағы қауіпсіздік бойынша нұсқауларды сақтау керек.

1. Сорғыштың желілік кабель ашасын розеткадан шығарыңыз.

2. Қосылатын электр құралының ең жоғары тұтынатын қуаты аспаптың штепсельдік розетка құралының

ең жоғары қуатының рұқсат етілген шектерінен аспайтынын тексеріңіз, «Техникалық параметрлер» бөлімін және аспаптың штепсельдік розеткасындағы белгіні қараңыз.

3. Электрлік құралды желілік розеткаға қосу алдында электрлік құралдың өшірілгеніне көз жеткізіңіз.

4. Электрлік құралдың желілік кабель ашасын розеткаға салыңыз.

5. Сорғыштың желілік кабель ашасын розеткаға салыңыз.

6. Аспап ажыратқышын «Авто» күйіне орнатыңыз.

7. Ендірілген розеткаға қосылған электр құралды іске қосыңыз.

Электр құралды өшіргеннен кейін сорғыш соратын шлангідегі шаңды сору үшін тағы біраз уақыт жұмыс істейді.316 Қазақ 2268215 *2268215*

7.4 Құрғақ шаңды сорғылау

Құрғақ шаңды (әсіресе минералды) сорғылау алдында шаң жинағышқа сәйкес шаң жинағыш орнатылғанына көз жеткізіңіз. Бұл жиналған материалды оңай және таза утилизациялауға мүмкіндік береді.

Денсаулыққа зиянды шаңнан жарақат алу қаупі бар! Сүзетін элементті пайдаланбау қауіпті сорғыш материалдың шығуына апарып соғуы мүмкін. ▶ Сорғышты тек салынған сүзгіш элементпен пайдаланыңыз. ▶ Сүзгіш элемент құрғақ екенін және тиісті шаң жинағыш орнатылғанын тексеріңіз.

7.5 Сұйықтықтарды сорғылау

Денсаулыққа зиянды шаңнан жарақат алу қаупі бар! Сүзетін элементті пайдаланбау қауіпті сорғыш материалдың шығуына апарып соғуы мүмкін. ▶ Сорғышты тек салынған сүзгіш элементпен пайдаланыңыз.

1. Толу деңгейін бақылауды тексеріңіз. → Бет 318

2. Мүмкін болса, әр ылғалды жинау үшін жеке сүзгіш элементті қолданыңыз.

Жарамды сүзгілер туралы ақпаратты керек-жараққа арналған пайдалану бойынша нұсқаулардан қараңыз → Бет 312.

3. Сұйықтықтарды сорғылаған соң екі ілмекті ашыңыз.

4. Сорғыштың жоғарғы бөлігін кір жинағыштан алыңыз және сүзгіш элемент кебетіндей етіп оны тегіс

5. Кір жинағышты босатып, су шлангісімен тазалаңыз. Электродтарды қылшақпен тазалаңыз және

сүзгіш элементті алдыңғы кептіргеннен кейін қолмен кетіру арқылы тазалаңыз.

6. Кір жинағышты кептіріңіз.

1. Аспапты өшіріңіз.

2. Сөндіргішті «OFF» күйіне орнатыңыз.

3. Сорғыштың желілік кабель ашасын розеткадан шығарыңыз.

4. Желілік кабельді орап, ілгекке іліңіз.

5. Ыдысты босатып, оны ылғалды шүберекпен сүртіп тазалаңыз.

7. Сорғышты бөгде тұлғалар қолдану мүмкіндігін болдырмай, құрғақ бөлмеге қойыңыз.

7.7 Құрғақ шаңы бар кір жинағышты босату

1. Кабель ашасын желілік розеткадан шығарыңыз.

2. 2 ілмекті ашыңыз.

3. Сорғыш бастиегін кір жинағыштан көтеріп алыңыз және оны тегіс бетке қойыңыз.

4. Кір жинағышты босатыңыз:

VC 20L-X VC 40L-X ▶ Ұстағыштарды ұстап, кір жинағышты босату үшін еңкейтіңіз немесе шаң жинағыш қапты шығарыңыз.*2268215* 2268215 Қазақ 317 VC 20M-X VC 40M-X ▶ M класты сорғыштар үшін: Шаң жинағыш қапты кір жинағыштан шығарыңыз. H сорғышын тек шаң жинағыш қаппен бірге пайдаланыңыз.

5. Содан кейін сорғыш бастиегін кір жинағыштың үстіне қойып, 2 ілмекті жабыңыз.

7.8 Шаң жинағышы жоқ кір жинағышты (сұйықтықтарды кетіру кезінде) босату

1. Кабель ашасын желілік розеткадан шығарыңыз.

2. Сорғыштың жоғарғы бөлігін кір жинағыштан алыңыз және оны тегіс бетке қойыңыз.

3. 2 ілмекті ашыңыз.

4. Ұстағыштарды ұстап, кір жинағышты босату үшін еңкейтіңіз.

5. Кір жинағыштың жиегін шүберекпен тазалаңыз.

6. Сорғыштың жоғарғы бөлігін шаң жинағыштың үстіне қойып, екі ілмекті де жабыңыз.

7.9 Максималды ток автоматын пайдалану 4

Тек Австралия мен Жаңа Зеландия нарықтары үшін Сақтандырғыш аспап розеткасын максималды жүктемеден қорғайды. Сақтандырғыш іске қосылғанда, мөлдір қақпақтың астында максималды ток автоматы (ақ) жанады. Сақтандырғыш қайта іске қосылмауы үшін, ақаулық себебін жойыңыз, мысалы, қосылған электр құралды аспап розеткасынан ажыратыңыз. ▶ Қосылған электр құралға қуат берілуін қалпына келтіру үшін максималды ток автоматын басыңыз. 8 Күту және техникалық қызмет көрсету

8.1 Сорғышқа күтім көрсету

Ток соғудан қауіп бар! Электрлік бөлшектерді қате жолмен жөндеу ток соғудан ауыр жарақат алуға әкелуі мүмкін. ▶ Электрлік бөлшектерді жөндеу жұмысын тек электрші маман орындауы тиіс. ▶ Сорғышты, әсіресе тұтқыштың беттерін таза және құрғақ күйде, май мен жағармайдың іздерінсіз сақтаңыз. Құрамында силикон бар тазалау заттарын қолданбаңыз. ▶ Сорғышты бітелген желдету саңылауларымен қолдануға болмайды! Желдету саңылауын жайлап құрғақ щеткамен тазалаңыз. Сорғыштың ішіне бөгде заттардың кіруіне жол бермеңіз. ▶ Сыртқы жағын сәл суланған шүберекпен жиі тазалаңыз. Тазалау үшін бүріккіш аспаптарды, бу ағызу аспаптарын немесе ағатын суды қолданбаңыз, себебі сорғыштың электрлік қауіпсіздігі бұзылуы

L және M класты сорғыштар үшін: Техникалық қызмет көрсету және тазалау жұмыстарын өткізгенде сорғышпен, ол техникалық қызмет көрсетушілерге және басқа да тұлғаларға қауіп төндірмейтіндей, жұмыс істеу керек. ▶ Сүзгілеу бар мәжбүрлі желдетуді қолданыңыз. ▶ Қорғауыш киімді киіңіз. ▶ Жинауды орындағанда жұмыс аймағында зиянды заттардың болмауын қадағалаңыз. ▶ Сорғышты ішінде зиянды заттар бар бөлмеден шығару алдында сорғыш корпусын тазалау, құрғақ етіп сүрту немесе герметикалық түрде қаптау керек. Бұл кезде зиянды шаңның бөлмеде таралуына қарсы шараларды қолдану керек. ▶ Күту және жөндеу жұмыстарын орындағанда толығымен тазаланбайтын барлық аспап бөлшектерін және түйіндерін герметикалық пакеттерге орамалау және күшіндегі қоқыстарды кәдеге жарату бойынша нормаларға сай кәдеге жарату керек. ▶ Кемінде жылына бір рет сорғышта техникалық тексеруді өткізіп, сүзгілерде зақымдардың жоқтығын, сорғыштың герметикалық екенін және оның басқару құрылғыларының дұрыс жұмыс істейтінін тексеру керек. Бұл жұмыстарды Hilti қызмет көрсету орталығы немесе арнайы оқытылған тұлға орындайды.318 Қазақ 2268215 *2268215*

Сүзгіш элементті қатты заттарға ұруға я болмаса оны тазалауға арналған қатты немесе үшкір заттармен өңдеуге тыйым салынады. Мұның салдарынан оның қызмет көрсету мерзімі азаяды. Сүзгіш элементті жоғары қысымды пневматикалық тазалағыш көмегімен тазалауға тыйым салынады. Бұл сүзетін материалдың зақымдарына әкелуі мүмкін. Сүзгіш элемент тез тозатын бөлшек болып табылады. ▶ Сүзгіш элементті кем дегенде алты ай сайын алмастырыңыз. ▶ Сүзгіш элементті қолдану жиілігі жоғарырақ болғанда, оны одан да жиі алмастырыңыз.

8.3 Сүзгіш элементті ауыстыру 5

1. Кабель ашасын желілік розеткадан шығарыңыз.

2. Сүзгіш кассетаға арналған бұғаттау қамытын ашыңыз.

3. Сүзгіш кассетаны ашыңыз.

4. Сүзгіш элементті ұстағыштағы ұстайтын жерлерінен ұстап жайлап шығарыңыз.

5. Тығыздағыш бетін шүберекпен тазалаңыз.

6. Жаңа сүзгіш элементті салыңыз.

7. Қақпақ бекіткішін алға жылжытып, сүзгіш кассетаны жабыңыз.

8. Сүзгіш кассетаға арналған бұғаттау қамытын жабыңыз.

9. Сүзгіні алмастырған кезде сорғыштан және/немесе сүзгіш элементтен шығатын шаңды кетіру қажет

екендігін ескеріңіз.

8.4 Толу деңгейін бақылауды тексеру 6

1. Кабель ашасын желілік розеткадан шығарыңыз.

2. Екі ілмекті де ашыңыз.

3. Сорғыштың жоғарғы бөлігін кір жинағыштан алыңыз және оны тегіс бетке қойыңыз.

4. Өшіретін контактілерде (сымды зондтарда) ластанған жерлердің бар-жоғын тексеріңіз және қажет

болса, оларды қылшақ көмегімен тазалаңыз.

5. Сорғыштың жоғарғы бөлігінің тығыздағышында кір бар-жоғын тексеріңіз және қажет болса оны

шүберекпен тазалаңыз.

6. Сорғыштың жоғарғы бөлігін кір жинағышқа орнатыңыз.

7. Екі ілмекті де жабыңыз.

8. Сорғыштың жоғарғы бөлігі дұрыс орнатылғанына және берік бекітілгеніне көз жеткізіңіз.

8.5 Күту және техникалық қызмет көрсету жұмыстарынан кейін бақылау

1. Күтім және техникалық қызмет көрсету жұмыстарынан кейін, сорғыштың дұрыс құрастырылғанын

және қатесіз жұмыс істегенін бақылаңыз.

2. Функцияларды сынауды өткізіңіз.

9 Тасымалдау және сақтау

Сорғышты толы кір жинағышпен бірге тасуға тыйым салынады. Сорғышты кранға ілуге тыйым салынады. ▶ Қажет болса, қуатты ауа салқындатқышты немесе бос құралды ұстағыштан алып тастаңыз. ▶ Сорғышты басқа жерге тасымалдамас бұрын босатыңыз. ▶ Сұйықтықтар сорылған жағдайда, сорғышты төңкермеңіз және оны тек тігінен тұрғызып тасымалдаңыз. ▶ Тасымалдау үшін шлангінің екі ұшын конус тәрізді жалғастырғыш тетік арқылы енгізіңіз.*2268215* 2268215 Қазақ 319 VC 20M-X VC 40M-X M класты сорғыштар үшін

Денсаулыққа зиянды шаңнан жарақат алу қаупі бар! Кіріс фитингісі арқылы қауіпті сорғылау материалы шығуы мүмкін. ▶ M класты сорғыштар үшін тасымалдау үшін және қолданбаған кезде кіріс фитингіні жабатын тығынмен жабыңыз.

1. Шаңсорғыштың тұрақты күйін қадағалаңыз және қолмен тежегішті бұғаттаңыз. Тасымалдау тұтқасын

толықтай тартып шығарыңыз.

2. Сорғышқа бір немесе бірнеше қапты орналастырыңыз.

▶ Қаптың / қаптардың биіктігі тасымалдау тұтқасынан аспауы тиіс. ▶ Максималды қосымша жүктемені ескеріңіз.

3. Бекіткіш көзді ұстағыш ішінен және қап үстінен тартыңыз. Қажет болса, бекіткіш көзді ұзартыңыз.

4. Бекіткіш көздің ілмегін тасымалдау тұтқасына іліп, бекіткіш көзді керіңіз.

▶ Сорғышты бөгде тұлғалар қолдану мүмкіндігін болдырмай, құрғақ бөлмеге қойыңыз. 10 Ақаулықтардағы көмек Бұл кестеде келтірілмеген немесе өзіңіз түзете алмайтын ақаулықтар орын алғанда, Hilti қызмет көрсету орталығына хабарласыңыз.

10.1 Сорғыш ақаулығы

Ақаулық Ықтимал себеп Шешім Сүзгіні алмастыру қызметтік индикаторы

Сүзгіш элемент бітелген немесе

▶ Кір жинағыштың толтыру деңгейін тексеріңіз.

Қолмен тазалау басқару түймесін басыңыз. → Бет 311 ▶ Қажет болса, сүзгіні алмастырыңыз. → Бет 318 Сүзгіш элемент енгізілмеген. ▶ Жарамды сүзгіш элементті орнатыңыз. → Бет 318 Аспап іске қосылмайды немесе қысқа уақыттан кейін өшіп қалады. Сұйықтықты (суды) жіберуді өшіру функциясы іске қосылды. ▶ Датчиктерді және олардың айналасындағы аймақты қылшақпен тазалаңыз. VC 20M-X VC 40M-X Дыбыстық ескерту сигналы (азайтылған сору қуаты) Шаңға арналған қап толығымен

▶ Шаңға арналған қапты ауыстырыңыз. Сүзгіш элемент қатты ластанған. ▶ Автоматты сүзгі тазалау функциясы өшірілген болса, функцияны қосып, сорғышты 30 секунд жұмыс істетіңіз. Электр құралдың сорғыш шлангісі немесе шаң жинағышы

▶ Сорғыш шлангіні және шаң жинағышты тазалаңыз. Шланг диаметрінің реттегіші қате

▶ Шланг диаметрін орнатыңыз

• Бет 315.320 Қазақ 2268215 *2268215* Ақаулық Ықтимал себеп Шешім Шаң аспаптан үрленіп шығарылады. Сүзгіш элемент дұрыс емес орнатылған. ▶ Сүзгіш элементті жаңадан орнатыңыз. → Бет 318 Сүзгіш элемент зақымдалған. ▶ Жаңа сүзгіш элементті орнатыңыз. → Бет 318 Аспаптың өздігінен қосылуы және өшуі, аспапқа тигенде статикалық разряд. Электростатикалық разряд қамтамасыз етілмейді, аспап жерге тұйықталмаған розеткаға

▶ Аспапты жерге тұйықталған розеткаға жалғаңыз, антистатикалық шлангіні қолданыңыз. Қозғалтқыш іске қосылмайды. Желілік розетка сақтандырғышы іске қосылды. ▶ Сақтандырғышты қосыңыз. ▶ Қайта іске қосылғанда шамадан тыс жүктеме тогының пайда болуының себебін анықтаңыз. Кір жинағыш толы. ▶ Аспапты өшіріп, кір жинағышты босатыңыз. Қозғалтқыштың жылу қорғанысы іске қосылды. ▶ Аспапты өшіріп, 5 минут салқындауына мүмкіндік

▶ Қозғалтқыш іске қосылмайды, аспапты Hilti қызмет көрсету орталығына апарыңыз. Қозғалтқыштың термосақтандырғышы қозғалтқышты қайта-қайта

▶ Желдету саңылауын жайлап құрғақ щеткамен тазалаңыз. Қозғалтқыш автоматты режимде жұмыс істемейді. Қосылған аспап ақаулы немесе дұрыс емес қосылған. ▶ Қосылған аспаптың функциясын тексеріңіз немесе желілік штекерді берік

Сүзгіш элементті автоматты тазалау функциясы орындалмайды. Сорғыш шланг жалғанбаған. ▶ Сорғыш шлангіні жалғаңыз.

10.2 Жүйелік аспап ақаулығы

Егер сорғыш сымсыз жүйеде пайдаланылса, қосылған дисплейіңізде жүйелік аспаптардан төмендегі хабарлар пайда болуы мүмкін. Ақаулық Ықтимал себеп Шешім Белгісіз ақаулық қызметтік индикаторы жанып тұр. Қосылған жүйелік аспап сорғыштан белгісіз ақаулық кодын қабылдады. ▶ Сорғышта ақаулықтардың бар-жоғын тексеріңіз. Сүзгіні алмастыру қызметтік индикаторы

Сүзгіш элемент бітелген немесе

▶ Кір жинағыштың толтыру деңгейін тексеріңіз.

Қолмен тазалау басқару түймесін басыңыз. → Бет 311 ▶ Қажет болса, сүзгіні алмастырыңыз. → Бет 318 Сүзгіш элемент енгізілмеген. ▶ Жарамды сүзгіш элементті орнатыңыз. → Бет 318*2268215* 2268215 Қазақ 321 Ақаулық Ықтимал себеп Шешім Сұйықтықты (суды) жіберуді өшіру функциясы қызметтік индикаторы

Сұйықтықты (суды) жіберуді өшіру функциясы іске қосылды. ▶ Датчиктерді және олардың айналасындағы аймақты қылшақпен тазалаңыз. Сору күші азайтылған қызметтік индикаторы

Шаңға арналған қап толығымен

▶ Шаңға арналған қапты ауыстырыңыз. Сүзгіш элемент қатты ластанған. ▶ Автоматты сүзгі тазалау функциясы өшірілген болса, функцияны қосып, сорғышты 30 секунд жұмыс істетіңіз. Электр құралдың сорғыш шлангісі немесе шаң жинағышы

▶ Сорғыш шлангіні және шаң жинағышты тазалаңыз. Шланг диаметрінің реттегіші қате

▶ Шланг диаметрін орнатыңыз

• Бет 315. 11 Утилизация Hilti өнімдері қайта өңдеу үшін жарамды көптеген материалдардың санынан тұрады. Кәдеге жарату алдында материалдарды мұқият сұрыптау керек. Көптеген елдерде Hilti компаниясы ескі аспаптарды кәдеге жарату үшін қабылдайды. Hilti қызмет көрсету орталығынан немесе дилерден сұраңыз. Ескі электрлік және электрондықаспаптарды жою туралы EС еуропалық директивасына және жергілікті заңдарға сәйкес, қолданыста болған электрлік құралдар қоршаған орта үшін қауіпсіз әдіспен жеке кәдеге жаратылуы тиіс. ▶ Электр аспаптарды тұрмыстық қоқысқа лақтырмаңыз! Бұрғылау шламы Қоршаған ортаны қорғау мақсаттарында, бұрғылау қоқыстарының алдын ала өңдеусіз өзендерге, көлдерге немесе басқа табиғи су айдындарына түсуіне жол бермеу керек. ▶ Тиісті ақпаратты және нұсқауларды жергілікті билік органдарынан алуға болады. Біз келесі алдын ала өңдеуді ұсынамыз: ▶ Бұрғылауды кейін шламды жинаңыз (мысалы, ылғалды жинауға арналған шаңсорғыш көмегімен). ▶ Қалдықтардың отыруына мүмкіндік беріңіз және өнеркәсіптік қалдықтар үйіндісінде қатты шөгінділерді жойыңыз (флокулянттарды қосу отыру үрдісін жылдамдатады). ▶ Қалған суды (сілтілік, pH 7) канализацияға төгу алдында оны қышқылдық реагенттерді қосып немесе судың көп мөлшерімен араластырып бейтараптандыру керек. Бұрғылау шаңы ▶ Жиналған бұрғылау шаңын қолданыстағы ұлттық, заңдық ережелерге сәйкес кәдеге жаратыңыз. 12 Өндіруші кепілдігі ▶ Кепілдік шарттары туралы сұрақтарыңыз болса, жергілікті Hilti серіктесіне хабарласыңыз.322 Български 2268215 *2268215* Оригинално Ръководство за експлоатация 1 Данни за документацията
