Produkta veids	Sauso un šķidro atkritumu putekļsūcējs
Zīmols	Hilti
Modelis	VC 40LX
Putekļu klase	L (piemērots kaitīgiem putekļiem >1 mg/m³)
Izmēri (G x P x A)	560 x 365 x 590 mm
Svars	14,4 kg
Tvertnes tilpums (putekļiem)	30 L
Lietderīgais ūdens tilpums	22,8 L
Nominālais spriegums	220-240 V (50-60 Hz)
Jauda	1200 W
Maks. tilpuma plūsma (pie turbīnas)	74 l/s
Maks. vakuums	24,25 kPa
Akustiskā spiediena līmenis	69 dB(A)
Aizsardzības klase	I
Aizsardzības indekss	IP X4
Filtra tīrīšana	Automātiska un manuāla
Iebūvēta ligzda instrumentam	Jā, maks. jauda 2400 W (atkarībā no versijas)
Izmantošana	Sausa un mitra
Putekļu maisiņš	PE vai Premium
Darba temperatūra	-10°C līdz 40°C
Maks. papildu slodze	25 kg
Garantija	Sazinieties ar vietējo Hilti partneri

Bieži uzdotie jautājumi - VC 40LX HILTI

Kāda ir VC 40LX putekļsūcēja putekļu klase?

Hilti VC 40LX putekļsūcējs ir klasificēts kā L. Tas ir piemērots sausiem, neuzliesmojošiem putekļiem, koka skaidām un kaitīgiem putekļiem, kuru iedarbības robežvērtības ir >1 mg/m³.

Vai ar šo putekļsūcēju var sūkt šķidrumus?

Jā, VC 40LX ir sauso un šķidro atkritumu putekļsūcējs. Tas var sūkt šķidrumus līdz 60°C, piemēram, urbšanas dūņas, eļļas vai ūdeni. Pārliecinieties, ka izmantojat piemērotu filtru un pēc lietošanas iztukšojiet tvertni.

Kā tīrīt filtru?

Putekļsūcējam ir automātiska filtra tīrīšana (pulsējošs troksnis), kas uztur sūkšanas jaudu. Varat veikt arī manuālu tīrīšanu, nospiežot atbilstošo pogu. Lai veiktu dziļāku tīrīšanu, aizsprostojiet šļūteni, vienlaikus nospiežot manuālās tīrīšanas pogu.

Ko darīt, ja iedegas apkopes indikators 'Nomainīt filtru'?

Ja indikators iedegas, filtrs ir aizsērējis. Vispirms pārbaudiet tvertnes piepildījuma līmeni, pēc tam nospiediet manuālās filtra tīrīšanas pogu. Ja indikators joprojām deg, nomainiet filtra kasetni.

Kā izmantot iebūvēto ligzdu elektroinstrumentam?

Ierīces ligzda ļauj tieši pievienot elektroinstrumentu. Iestatiet slēdzi uz Auto. Putekļsūcējs automātiski ieslēdzas, kad instruments darbojas, un turpina darboties dažas sekundes pēc izslēgšanas, lai izsūktu atlikušos putekļus no šļūtenes.

Kādi putekļu maisiņu veidi ir saderīgi?

VC 40LX ir saderīgs ar PE plastmasas putekļu maisiņiem (minerālu, mitru un sausu lietojumiem) un Premium maisiņiem (kokam un minerāliem sausā veidā). Izmantojiet Hilti atsauces 2262095 (PE) un 2262130 (Premium) VC 40 modelim.

Kā iztukšot tvertni pēc šķidrumu sūkšanas?

Atvienojiet ierīci, atveriet sakabes un paceliet sūkšanas galvu. Izņemiet putekļu maisiņu (ja tāds ir) un iztukšojiet tvertni, to sasverot. Notīriet elektrodus ar suku un ļaujiet tvertnei nožūt pirms atkārtotas montāžas.

Kādi ir ierīces izmēri un svars?

Putekļsūcēja izmēri ir 560 x 365 x 590 mm (G x P x A) un tas sver 14,4 kg. Tas var izturēt maks. papildu slodzi 25 kg, piemēram, lai piestiprinātu Hilti kastīti.

Kā droši transportēt putekļsūcēju?

Pirms transportēšanas iztukšojiet tvertni. Ne transportējiet putekļsūcēju aiz kabeļa vai ar celtni. Pārvietošanai izmantojiet transportēšanas rokturi un pārliecinieties, ka riteņu bremzes ir nostiprinātas, lai novērstu nekontrolētu kustību.

Ko nozīmē līmeņa uzraudzības indikators?

Līmeņa uzraudzības indikators norāda, ka ir aktivizēts slēdzis mitrā režīmā. Ja LED deg, tvertne ir pilna ar šķidrumu. Izslēdziet ierīci, atvienojiet to un iztukšojiet tvertni. Notīriet zondes ar suku, lai atiestatītu sistēmu.

LIETOŠANAS INSTRUKCIJA VC 40LX HILTI

Iv Originālā lietošanas instrukcija 202

It Originali naudojimo instrukcija 219

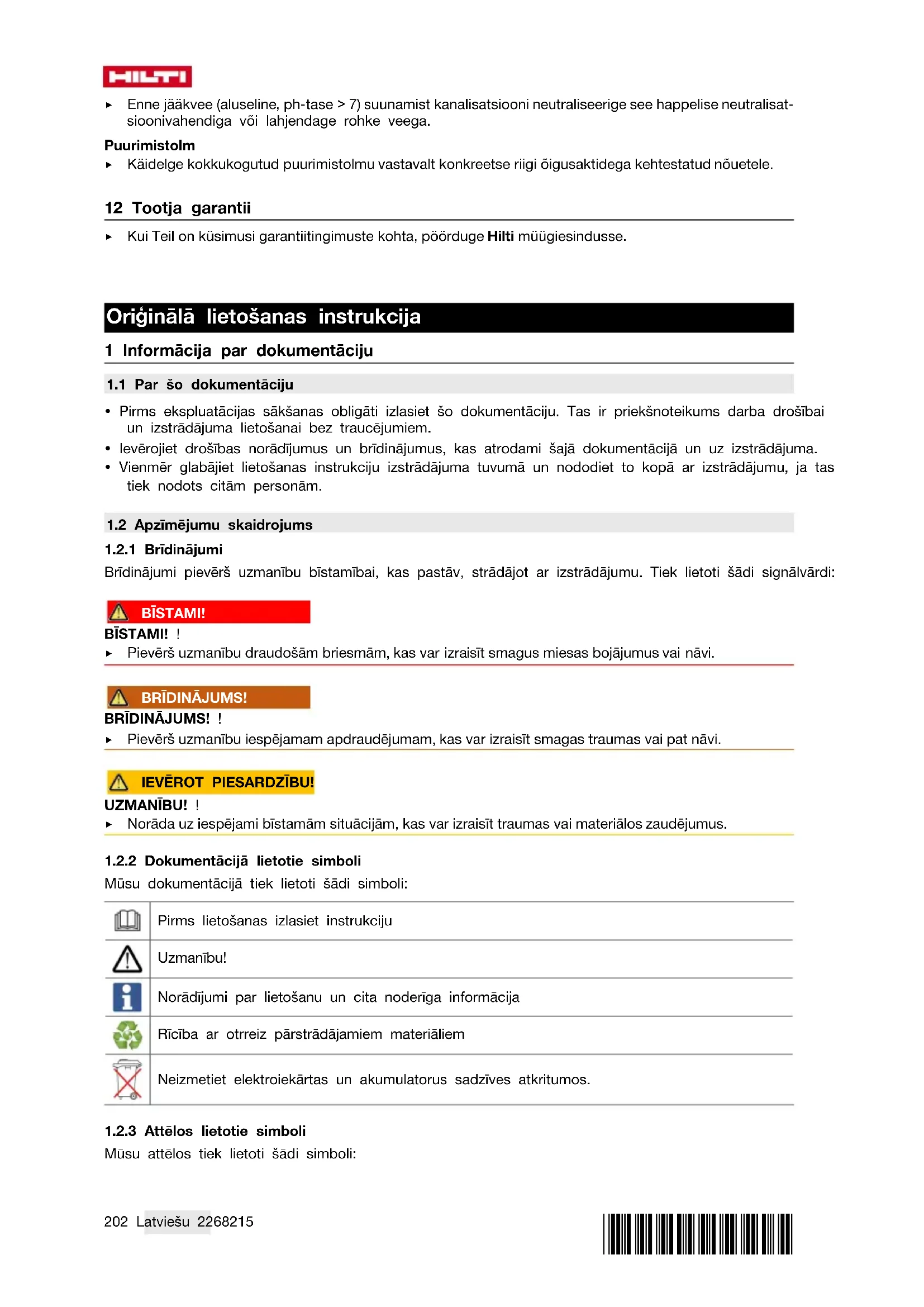

Originālā lietošanas instrukcija

1 Informācija par dokumentāciju

1.1 Par šo dokumentāciju

• Pirms ekspluatācijas sākšanas obligāti izlasiet šo dokumentāciju. Tas ir priekšnoteikums darba drošībai un izstrādājuma lietošanai bez traucējumiem.
• levērojiet drošības norādījumus un brīdinājumus, kas atrodami šajā dokumentācijā un uz izstrādājuma.
• Vienmēr glabājiet lietošanas instrukciju izstrādājuma tuvumā un nododiet to kopā ar izstrādājumu, ja tas tiek nodots citām personām.

1.2 Apzīmējumu skaidrojums

1.2.1 Brīdinājumi

Brīdinājumi pievērš uzmanību bīstamībai, kas pastāv, strādājot ar izstrādājumu. Tiek lietoti šādi signālvārdi:

BİSTAMI!

BİSTAMI! !

▶ Pievērš uzmanību draudošām briesmām, kas var izraisīt smagus miesas bojājumus vai nāvi.

BRĪDINĀJUMS!

BRĪDINĀJUMS! !

▶ Pievērš uzmanību iespējamam apdraudējumam, kas var izraisīt smagas traumas vai pat nāvi.

IEVĚROT PIESARDZÍBU!

UZMANĪBU! !

Norāda uz iespējami bīstamām situācijām, kas var izraisīt traumas vai materiālos zaudējumus.

1.2.2 Dokumentācijā lietotie simboli

Mūsu dokumentācijā tiek lietoti šādi simboli:

Pirms lietošanas izlasiet instrukciju

Uzmanību!

Norādījumi par lietošanu un cita noderīga informācija

Rīcība ar otrreiz pārstrādājamiem materiāliem

Neizmetiet elektroiekārtas un akumulatorus sadzīves atkritumos.

1.2.3 Attēlos lietotie simboli

Mūsu attēlos tiek lietoti šādi simboli:

2	Šie skaitli norāda uz attiecīgajiem attēliem, kas atrodami šīs instrukcijas sākumā.
3	Numerācija attēlos atbilst veicamo darbību secībai un var atšķirties no darbību apraksta tekstā.
11	Pozīciju numuri tiek lietoti attēlā Pārskats un norāda uz legendas numuriem sadaļā Izstrādājuma pārskats.
!	Šī simbola uzdevums ir pievērst īpašu uzmanību izstrādājuma lietošanas laikā.

1.3 Simboli atkaribā no izstrādājuma

1.3.1 Simboli uz izstrādājuma

Uz izstrādājuma var tikt lietoti šādi simboli:

1.3.2 Aizlieguma zīmes

Uz izstrādājuma tiek lietoti šādi pieprasījuma simboli:

Aizliegts transportēt ar celtni

1.4 Īpašas uzlīmes uz izstrādājuma

BRĪDINĀJUMS. Šajā nosūcējā atrodas veselībai kaitīgi putekļi. Tā iztukšošanu un apkopi, tostarp putekļu maisiņa utilizāciju, dri̱kst veikt tikai kompetenti speciālisti, kas valkā piemērotus individuālos aizsarglīdzekļus. Darbiniet nosūcēju tikai tad, ja tas ir aprīkots ar pilnībā nokomplektētu un nevainojami funkcionējošu filtru sistēmu.

Uz nosūcēja ir viena no šādām brīdinājuma uzlīmēm:

VC 20L-X

VC 40L-X

Bridinajuma uzlime L klases nosucējiem:

L L

Nodrošiniet, lai brīdinājuma uzlime būtu labi redzama.

VC 20M-X

VC 40M-X

Bridinājuma uzlime L klases nosūcējiem:

M M

Nodrošiniet, lai brīdinājuma uzlime būtu labi redzama.

1.5 Izstrādājuma informācija

Hilti izstrādājumi ir paredzēti profesionāliem lietotājiem, un to lietošanu, apkopi un remontu drīkst veikt tikai atbilstīgi pilnvarots un instruēts personāls. Personālam ir jābūt labi informētam par iespējamajiem riskiem,

kas var rasties darba laikā. Izstrādājums un tā papildaprīkojums var radīt bīstamas situācijas, ja to uztic neprofesionālam personālam vai nelieto atbilstīgi nosacījumiem.

lekārtas tipa apzīmējums un sērijas numurs ir norādīti uz identifikācijas datu plāksnītes.

▶ lerakstiet sērijas numuru zemāk redzamajā tabulā. Izstrādājuma dati jānorāda, vēršoties mūsu pārstāvnie-cībā vai servisā.

Izstrādājuma dati

Slapjo un sauso materiālu nosūcējs VC 20M-X	VC 20L-XVC 40M-XVC 40L-X
Paaudze 01
Sērijas Nr.

1.6 Atbilstības deklarācija

Uzņemoties pilnu atbildību, mēs apliecinām, ka šeit aprakstītais izstrādājums atbilst šādām direktīvām un standartiem: Atbilstības deklarācijas attēls ir atrodams šīs dokumentācijas beigās.

Tehnisko dokumentāciju glabā:

2.1 Vispārīgie drošības norādījumi

Līdztekus drošības norādījumiem, kas iekļauti atsevišķas šīs lietošanas instrukcijas nodalās, vienmēr stingri jāievēro šādi nosacījumi.

• Izlasiet visus norādījumus! Zemāk izklāstīto norādījumu neievērošana var izraisīt elektrisko triecienu, apdegumus un/vai smagas traumas.
  Ja paredzēts šo iekārtu lietot kopā ar kādu citu elektroiekārtu, pirms darba sākšanas izlasiet attiecīgās elektroiekārtas lietošanas instrukciju un ievērojiet tajā iekļautos norādījumus.
• Aizliegts veikt nesankcionētas manipulācijas vai izmainas iekārtā.
• Izmantojiet piemērotu iekārtu. Nelietojiet iekārtu mērķiem, kam tā nav paredzēta, un lietojiet iekārtu tikai paredzētajam mērķim un tikai tad, kad tā ir nevainojamā tehniskajā stāvoklī.
• Pirms säkt darbu ar šo iekärtu, iepazīstieties ar informāciju par tās lietošanu, uzsūcamā materiāla iespējamo bīstamību un drošu utilizāciju.
  ▶ Nemiet vērā apkārtējās vides ietekmi. lekārtu nedrīkst lietot ugunsbīstamā un sprādzienbīstamā vidē.
• lekārtu drīkst lietot tikai personas, kas ir kārtīgi iepazinušās ar tās funkcijām, instruētas par iekārtas drošu lietošanu un apzinās ar to saistītos riskus. lekārta nav paredzēta bērniem. Bērni jāpieskata, lai nepielautu, ka tie rotalājas ar iekārtu.
  Kad iekārta netiek lietota, tā jāuzglabā drošā vietā. lekārtas, kas netiek lietotas, jāglabā sausā, augstu novietotā vai noslēdzamā vietā, kur tām nevar pieklūt bērni.

2.2 Personiskā drošība

Strādājiet ar iekārtu uzmanīgi, darba laikā saglabājiet paškontroli un rīkojieties saskaṇā ar veselo saprātu. Nelietojiet nosūcēju, ja esat noguruši vai atrodaties narkotisko vielu, alkohola vai medikamentu ietekmē. Mirklis neuzmanības iekārtas lietošanas laikā var klūt par cēloni nopietnām traumām.
- Iekārtas lietotājam un personām, kas uzturas iekārtas lietošanas un apkopes vietas tuvumā, jāvalkā piemērotas aizsargbrilles, aizsargkivere, dzirdes aizsarglīdzekļi, aizsargcimdi un viegli elpcelu aizsardzības līdzekļi.
▶ Raugieties, lai nosūcējs nevarētu aizripot vai nokrist.
Lai nofiksētu nosūcēju, aktivējiet tā riteņu bremzes. Kad bremzes nav aktivētas, iespējama nosūcēja nekontrolēta kustība.
▶ levērojiet jūsu valstī spēkā esošos drošības tehnikas noteikumus.
▶ Ja elektroiekārtas konstrukcija ľauj pievienot putekļu nosūkšanas vai savākšanas ierīci, sekojiet, lai tā būtu pievienota un darbināta pareizi. Putekļu nosūcēja lietošana samazina putekļu kaitīgo ietekmi.

2.3 Rūpīga iekārtas lietošana un apkope

▶ Nekad neatstājiet iekārtu bez uzraudzības.
Uzsūcot bīstamu vielu puteklus, jo īpaši tad, ja iekārta tiek lietota kopā ar puteklus radošām elektroiekārtām, neatceliet filtra attīrīšanās funkciju.
▶ Sargājiet iekārtu no sala.
▶ Regulāri ar birstītes palīdzību veiciet üdens līmeņa ierobežošanas ierīces tīrīšanu saskaņā ar instrukcijas norādījumiem un pārbaudiet, vai nav konstatējamas bojājumu pazīmes.
▶ Nosūcēja galvas montāžas laikā uzmanieties no iespiešanas un barošanas kabeļa bojājumiem. Pastāv traumu un bojājumu risks.
Pārbaudiet, vai iekārta un tās aprīkojuma daļas nav bojātas. Pirms turpināt lietošanu, rūpīgi jāpārbauda, vai drošības ierīces un viegli bojātās daļas funkcionē nevainojami un atbilstoši visiem nosacījumiem. Pārbaudiet, vai iekārtas kustīgās daļas darbojas nevainojami, neiestrēgst vai nav bojātas. Visām detaļām jābūt pareizi nostiprinātām un jāatbilst noteiktajiem tehniskajiem parametriem, lai būtu garantēta nevainojama iekārtas darbība.
Uzdodiet iekārtas remontu veikt tikai kvalificētam personālam, kas izmanto vienīgi originālas rezerves daļas. Tikai tā ir iespējams saglabāt iekārtas funkcionālo drošību.
Kad iekārta netiek lietota (darba pārtraukumos), pirms apkopes un remonta darbiem, kā arī aprīkojuma daļu un filtra nomaiņas vienmēr atvienojiet kontaktdakšu no elektrotīkla. Šādi tiek novērsts elektroiekārtas nejaušas ieslēgšanās risks.
Lai pārvietotu nosūcēju uz citu vietu, nekad nevelciet to aiz barošanas kabela. Nebrauciet ar nosūcēju pāri barošanas kabelim.
▶ Nelietojiet iekārtas pārvietošanai ceļamkrānu.

VC 20M-X VC 40M-X

M klases nosūcējiem - papildus

- lekārtas transportēšanas laikā un lietošanas pārtraukumos aizveriet ieplūdes atveri ar noslē-dzošo uzmavu.

2.4 Elektrodrošiba

• lekārtas kontaktdakšai jāatbilst elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrikst nekādā veidā mainīt. Kopā ar iekārtām, kurām ir aizsargzemējums, nedrikst lietot adapteru spraudņus. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ľauj samazināt elektriskā trieciena risku.
• Pievienojiet kontaktdakšu atbilstošai, sazemētai kontaktligzdai, kas ir droši instalēta un pielāgota visiem vietējiem apstākliem. Ja jums rodas šaubas par to, vai kontaktligzda ir droši sazemēta, uzdodiet veikt pārbaudi kvalificētam elektrotehnikas speciālistam.
  Darba laikā nepieskarieties sazemētiem priekšmetiem, piemēram, caurulēm, radiatoriem, plītīm vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.
  ▶ Nelietojiet elektroiekārtu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot iekārtā, pieaug risks sanemt elektrisko triecienu.
  ▶ Pārbaudiet, vai barošanas kabelis nav novietots pelkēs.
• Regulāri pārbaudiet iekārtas barošanas kabeli un nepieciešamības gadījumā uzdodiet Hilti servisa darbiniekiem veikt tā nomaiņu. Regulāri pārbaudiet pagarinātājkabeļus un bojājumu gadījumā nomainiet tos.
  Ja darba laikā tiek bojāts barošanas kabelis vai pagarinātājkabelis, tam nekādā gadījumā nedrīkst pieskarties. Atvienojiet iekārtu no elektrotīkla. Bojāti barošanas kabeli un pagarinātāji var izraisīt bīstamu elektrisko triecienu.
• Barošanas kabeli drīkst nomainīt tikai pret lietošanas instrukcijā norādītā tipa kabeli.
  Nenesiet un nepiekariniet iekārtu aiz barošanas kabeļa. Neraujiet aiz kabeļa, ja vēlaties atvienot iekārtu no elektrotīkla kontaktligzdas. Sargājiet elektrokabeli no karstuma, eļļas, asām šķautnēm un iekārtas kustīgajām daļām. Bojāts vai sapiņķerējies elektrokabelis var būt par cēloni elektriskajam triecienam.
  Darbinot elektroiekārtu ārpus telpām, izmantojiet tās pievienošanai vienīgi tādus pagarinātājkabelus, kas ir paredzēti lietošanai brīvā dabā. Lietojot elektrokabeli, kas ir piemērots darbam ārpus telpām, samazinās risks saņemt elektrisko triecienu.
• Sprieguma padeves pārtraukuma gadījumā izslēdziet iekārtu un atvienojiet barošanas kabeli.
• Izmantojiet iekārtas pievienošanas ligzdu tikai lietošanas instrukcijā paredzētajiem mērkiem.

HILTI

Nekad nelietojiet iekārtu, ja tā ir netīra vai mitra. Uz iekārtas ārējās virsmas esošie putekļi, kas galvenokārt ir uzkrājušies no vadītspējīgiem materiāliem, vai mitrums nelabvēlīgos apstākļos var izraisit elektrisku triecienu. Ja bieži tiek apstrādāti elektrību vadoši materiāli, ar tiem piesārņotās iekārtas regulāri jānodod pārbaudīšanai Hilti servisa darbiniekiem.

2.5 Darba vieta

▶ Rūpējieties par labu darba vietas apgaismojumu.
Nodrošiniet darba vietā labu ventilāciju. Nepietiekama ventilācija darba vietā var novest pie putekļu izraisītiem veselības traucējumiem.
- Turiet darba vietu kārtībā. Nodrošiniet, lai darba vietā neatrastos priekšmeti, kas var izraisīt traumas. Nekārtība darba vietā var izraisīt nelaimes gadījumus.
Nestrādājiet ar iekārtu sprādzienbīstamā vidē, kurā atrodas uzliesmojoši šķidrumi, gāzes vai putekli. Elektroiekārtas dzirkstelo, un tas var izraisīt uzliesmojošu puteklu vai tvaiku aizdegšanos.

2.6 Uzsūcamais materiāls

Nedrikst nosukt veselibai kaitigus puteklus, kuru puteklu klase ir augstaka par nosucaja klasi. Nosucaju nedrikst izmantot veselibai kaitigu, degosu un/vai spradzienbistamu puteklu (piemiram, magnija vai aluminija) uzukšanai. Nedrikst uzukt karstus materiālus, kuru temperatūra pārsniedz 60 °C (140 °F) (piemiram, degosas cigarettes, karstus pelnus).
Ar iekārtu nedrīkst sūkt degošus, sprādzienbīstamus un agresīvus škidrumus (dzesēšanas škidrumus un smērvielas, benzīnu, škīdinātājus, skābes (pH < 5), sārmus (pH > 12,5) u.c.).
- Ja no nosūcēja izplūst putas vai škīdrumi, nekavējoties izslēdziet to.
Uzsūcot karstus materiālus ar temperatūru līdz maks. 60 °C (140 °F), valkājiet aizsargcimdus.
Strādājot ar minerālu materiālu urbšanas duļkēm, valkājiet atbilstīgu aizsargtērpu un izvairieties no dulku saskares ar ādu (pH > 9, kodīga iedarbība).
▶ Nepieļaujiet saskari ar bāziskiem vai skābiem šķidrumiem. Ja tas tomēr nejauši ir noticis, noskalojiet ar ūdeni. Ja šķidrums iekļūst acīs, tās nekavējoties jāizskalo ar lielu ūdens daudzumu un pēc tam jāvēršas pie ārsta.

VC 20L-X VC 40L-X

L klases nosūcējiem - papildus

- L klases putekliem paredzētais nosūcējs ir piemērots sausu, nedegošu putekļu, kokskaidu un bīstamu putekļu ar ekspozīcijas robežvērtību >1 mg/m³ uzsūkšanai. Atkarībā no savācamo / uzsūcamo putekļu bīstamības nosūcējam jābūt aprīkotam ar atbilstīgiem filtriem.

VC 20M-X VC 40M-X

M klases nosūcējiem - papildus

L klases putekliem paredzētais nosūcējs ir piemērots sausu, nedegošu puteklu, kokskaidu un bīstamu puteklu ar ekspozīcijas robežvērtību ≧0,1 mg/m³ uzsūkšanai. Atkarībā no savācamo / uzsūcamo puteklu bīstamības nosūcējam jābūt aprīkotam ar atbilstīgiem filtriem.

3 Apraksts

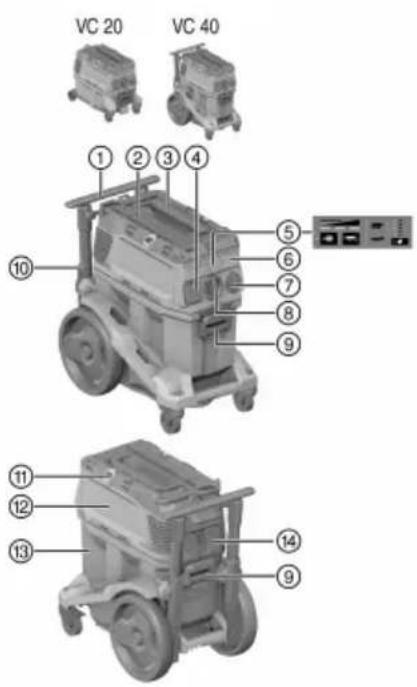

3.1 Izstrādājuma pārskats

VC 20 VC 40 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳

① Transportēšanas rokturis (izvelkams)
② Savilkšanas cilpa Hilti koferim
③ Pārnēsāšanas rokturis
④ lekārtas pievienošanas ligzda
⑤ Indikācijas un vadības panelis
⑥ Tālvadības moduļa (opcija) ligzdas vāciņš
⑦ lekārtas slēdzis
⑧ leplūdes savienojums (iesūkšanas šlūtene)
⑨ Tvertnes aizslēgs (2x)
⑩ Barošanas kabelis
⑪ Fiksācijas ākis (2x) ar gumijas savilcēju
⑫ Sūcēja galva
⑬ Netīrumu tvertne
⑭ Filtra kasete ar blokēšanas stīpu

3.2 Nosacijumiem atbilstiga lietošana

Šeit aprakstītie izstrādājumi ir universāli industriālie putekļu nosūcēji, kas paredzēti profesionālai lietošanai. Tos var izmantot gan sausu, gan slapju materiālu uzsūkšanai.

Ar šī izstrādājuma palīdzību nedrīkst tīrīt cilvēkus un dzīvniekus. Aizliegts lietot iekārtu zem ūdens.

• Pirms sākt darbu ar šo izstrādājumu, iepazīstieties ar informāciju par tā lietošanu, uzsūcamā materiāla bīstamību un drošu utilizāciju.
  ▶ Nelietojiet izstrādājumu kā stacionāru nepārtrauktas darbības aprīkojumu automātiskajā vai pusau- tomātiskajā ražošanā.
  ▶ Lai izvairitos no traumām, lietojiet tikai originalos Hilti piederumus un instrumentus.
  Lai izvairitos no statiskas elektribas izlades, jalieto antistatiska iesukšanas šljutene.
  Nedrikst iesūkt nosūcējā priekšmetus, kas var sabojāt putekļu maisiņu un izraisīt traumas (piemēram, priekšmetus ar asām škautnēm vai smailēm).
  ▶ Nelietojiet izstrādājumu, lai uz tā pakāptos.
  ▶ levērojiet jūsu valstī spēkā esošos drošības tehnikas noteikumus.

Piełaujamie lietojumi:

Ja novadītais gaiss nonāk atpakal telpā, lietojot putekļu nosūkšanu, nepieciešams nodrošināt telpā pietiekamu gaisa apmainu L.

levērojiet jūsu valstī spēkā esošos normatīvos aktus!

▶ liela daudzuma putekļu uzsūkšana, strādājot ar Hilti abrazīvajām slīpmašīnām, griezejiekārtām, perforatoriem un sausā režīmā darbināmiem vainagurbjiem;
minerālu urbšanas dulku uzsūkšana, strādājot ar Hilti dimanta vainagurbjiem vai Hilti dimanta zāgiem, un škidru materiālu uzsūkšanai, kuru temperatūra nepārsniedz 60 °C (140 °F);
- ellas un škidrumu uzsūkšana, kuru temperatūra nepārsniedz 60 °C (140 °F);
- grīdas un sienu sausa un slapja tīrīšana;

VC 20M-X

VC 40M-X

M klases nosūcējiem - papildus:

▶ sausu, nedegošu putekļu, šķidrumu, kokskaidu un bīstamu putekļu ar ekspozīcijas robežvērtību ≧ 0,1 mg/m³ (putekļu klase M) uzsūkšanai.
▶ lekārtām, kas paredzētas darbam ar kvarcu saturošu minerālo materiālu putekļiem, jāatbilst vismaz putekļu klasei M.

VC 20L-X

VC 40L-X

L klases nosūcējiem - papildus:

- sausu, nedegošu putekļu, šķidrumu, kokskaidu un bīstamu putekļu ar ekspozīcijas robežvērtību > 1 mg/m³ (putekļu klase L) uzsūkšana.

3.3 Varbūtējā nepareiza lietošana

▶ Nosūcēju nedrīkst izmantot azbesta uzsūkšanai.
▶ Nosūcēju nedrīkst darbināt horizontālā stāvoklī.
- Nosūcēju nedrīkst lietot sprādzienbīstamu vielu, kvēlojošu vai gruzdošu vielu, kā arī degošu materiālu un agresīvu putekļu (piemēram, magnija vai alumīnija putekļu) uzsūkšanai (izņēmums: kokskaidas).
- Nosūcēju nedrīkst lietot degošu šķidrumu (piemēram, benzīna, šķīdinātāju, skābju, dzeses šķidrumu un smērvielu) uzsūkšanai.

3.4 Indikācija uz izstrādājuma

Indikācija Apraksts
	Servisa indikācija Filtra nomainaJa LED deg, filtrs ir nosprostots.1. Pārbaudiet netīrumu tvertnes uzpildes līmeni.2. Nospiediet vadības taustinu Filtra manuālā attīrīšana.3. Pārbaudiet un, ja nepieciešams, nomainiet filtru.
	Uzpildes līmeņa kontroleJa LED deg, slapju materiālu nosūkšanas režimā ir aktivēta drošības izslē šanās.Iztukšojiet tvertni un notīriet zondes.
	Jaudas indikācijaIndikācija informē par filtra aktuālo stāvokli. Maksimālās sūkšanas jaudas gadījumā deg visas 3 LED.

3.5 Vadības taustiņi uz izstrādājuma

Vadības taustiņš Apraksts
	Filtra manuālā attīrīšanaNospiediet šo taustiņu, lai veiktu manuālu filtra attīrīšanu.
	Filtra automātiskā attīrīšanaJa LED deg, ir aktivēta filtra automātiskā attīrīšana.Lai deaktivētu filtra automātisko attīrīšanu, nospiediet taustiņu. LED nodzie

Vadības taustiņš Apraksts

Šlūtenes diametra iestatīšana (tikai M klasei)

Nospiediet taustinu, lai iestatītu patlaban izmantojamās šlūtenes diametru. Iestatāmais lielums ir atkarīgs no pievienotās iekārtas un tās iesūkšanas atveres diametra un, ja nepieciešams, jāpielāgo.

3.6 Piegādes komplektācija

Slapjo un sauso materiālu nosūcējs, ieskaitot filtra elementu, iesūkšanas šļūtene kopā ar grozāmo uzmavu (nosūcēja pusē) un iekārtas pievienošanas uzmavu, putekļu maisinš PE (no plastmasas), lietošanas instrukcija

Citus šim izstrādājumam izmantojamus sistēmas produktus meklējiet Hilti Store vai tīmekļvietnē: www.hilti.group

3.7 Akustiskais brīdinājuma signāls

VC 20M-X VC 40M-X

M klases nosūcējiem ir paredzēts akustisks brīdinājuma signāls. Tas atskan drošības apsvērumu dēļ, kad gaisa plūsmas ātrums iesūkšanas šlūtenē samazinās zem 20 m/s.

Lai brīdinājuma signāla aktivēšana notiktu pareizi, jāizvēlas tāds šlūtenes diametra iestatījums, kas atbilst izmantojamās iesūkšanas šlūtenes diametram.

3.8 Filtra attirīšana

Filtra attīrīšanas funkcija darbojas tikai tad, ja ir pievienota iesūkšanas šlūtene.

Nosūcējs ir aprīkots ar manuālu un automātisku filtra attīrīšanu, kas palīdz lielā mērā attīrīt filtra elementu no putekļu nogulsnējumiem.

Automātisko filtra attīrīšanas funkciju iespējams izslēgt, nospiežot taustiņu "Filtra automātiskā attīrīšana", un atkal ieslēgt, nospiežot šo taustiņu vēlreiz.

Statuss Nozīme
LED deg. Filtra attīrīšana ir aktivēta.
LED nedeg. Filtra attīrīšana ir deaktivēta.

Pēc katras nosūcēja ieslēgšanas automātiskā filtra attīrīšana tiek aktivēta.

Filtræ elements tiek automātiski attīrīts ar spēcīgas gaisa plūsmas palīdzību (dzirdama pulsējoša skaņa).

Lai nepārtraukti nodrošinātu lielu sūkšanas jaudu, lietojot nosūcēju sistēmas ietvaros (jo īpaši slīpēšanas, griešanas vai rievošanas laikā) vai iesūcot lielākus daudzumus putekļu, filtra attīrīšanas funkcijai jābūt aktivētai.

Neatkarīgi no filtra automātiskās attīrīšanas funkcijas filtru jebkurā laikā var attīrīt, nospiežot taustiņu "Filtrà manuālā attīrīšana".

Intensīva attīrīšana: lai nodrošinātu maksimāli jaudīgu filtra attīrīšanu, noslēdziet šļūteni un vienlaikus nospiediet taustinu "Filtra manuālā attīrīšana".

3.9 Norādījumi par lietošanu

VC 20M-X

VC 40M-X

Lietojiet M klases nosūcējus tikai ar putekļu maisinų.

M klase putekliem ar ekspozīcijas robežvērtībām ≥ 0,1 mg/m3.

Papildaprīkojums un izmantošanas veids

Artikula numurs	Papildaprīkojums Izmantošanas veids
2261451	Putekļu maisiņš no plastmasasPE VC 20, VC 150-6	slapjiem un sausiem minerāliem materiāliem
2262095	Putekļu maisiņš no plastmasasPE VC 40, VC 150-10	slapjiem un sausiem minerāliem materiāliem
2261258	Putekļu maisiņš Premium VC 20,VC 150-6	sausiem kokmateriāliem un minerāliem materiāliem(betonam)
2262130	Putekļu maisiņš Premium VC 40,VC 150-10	sausiem kokmateriāliem un minerāliem materiāliem(betonam)
2261453	Filtrs PTFE VC 20/40/150 universāls, slapjiem un sausiem putekļiem
2261257	Universālais filtrs VC 20/40/150 universāls, slapjiem un sausiem putekļiem
2278640	Universālais filtrs DRY VC 20/40/150 sausiem putekļiem
2261452	Filtrs HEPA VC 20/40/150 slapjiem un sausiem putekļiem
203867	lesūkšanas šļūtene 36x4,65M AS slapjiem un sausiem putekļiem

4 Tehniskie parametri

4.1 Izstrādājuma īpašības

Ja šīs iekārtas darbināšanai izmanto ģeneratoru vai transformatoru, tā izejas jaudai jābūt vismaz div-reiz lielākai par nominālo ieejas jaudu, kas norādīta uz iekārtas identifikācijas datu plāksnītes. Tran-sformatora vai ģeneratora darba spriegumam vienmēr jābūt iekārtas nominālā sprieguma diapazonā ar pielaidi +5 % vai -15 %.

	VC 20-X	VC 40-X
Svars	11 kg	14,4 kg
Izmēri (garums x pla-tums x augstums)	530 mm x 290 mm x 415 mm	560 mm x 365 mm x 590 mm
Maks. papildu slodze no uzpildes	25 kg	25 kg
Tvertnes tilpums	15	30
Lietderīgais putekļu dau-dzums	15 kg	34 kg
Lietderīgais ūdens tilpums	9	22,8
Gaisa temperatūra	-10 °C ... 40 °C	-10 °C ... 40 °C
Filtra automātiskā attīrī-šana	sensoru vadība	sensoru vadība
Tīkla frekvence	50 Hz ... 60 Hz	50 Hz ... 60 Hz
Aizsardzības klase	I	I
Aizsardzības veids	IP X4	IP X4

4.2 Nominālais spriegums

	100 V 110 V 1	10 V	(GB 16 A)	110 V(GB 32 A)
Nominālā ieejas jauda	1 200 W 1 100	W 1 100 W 1	100 W
Integrētās elektroiekārtu kon-taktligzdas pieslēguma jauda	•/• •/• 650 W	1 600 W
Tīkla pieslēgums (tips)	CNS HVCTF300 3x2 mm2	CNS HVCTF300 3x2 mm2	H07 RNF 3G1,5 mm2	HARSJT 3x12(2,5) AWG

	220-240 V 220	240 V (CH) 220	240 V (GB) 240	V (NZ)
Nominālā ieejas jauda	1 200 W 1 200	W 1 200 W 1	200 W
Integrētās elektroiekārtu kon-taktligzdas pieslēguma jauda	2 400 W 1 100	W 1 800 W 1	200 W
Tīkla pieslēgums (tips)	H07 RNF 3G1,5 mm2	H07 RNF 3G1,5 mm2	H07 RNF 3G1,5 mm2	H07 RNF 3G1,5 mm2

4.3 Maksimālais plūsmas apjoms un maksimālais spiediena pazeminājums

	100 V 110 V 220-240 V		220-240 V	(CH)	240 V (NZ)
Maks. plūsmas apjoms (turbīna)	71 /s 71 /s 74 /s 74		/s 74 /s
Maks. plūsmas apjoms šlūtenes galā	177,1 m3/h(49,2 /s )	177,1 m3/h(49,2 /s )	183 m3/h(50,6 /s )	183 m3/h(50,6 /s )	183 m3/h(50,6 /s )
Maksimālais vakuums	22,3 kPa 22,3 kPa 24,25		kPa 24,25	kPa 24,25	kPa

4.4 Informācija par troksni un vibrāciju, mērijumi veikti saskaṇā ar EN 60335

Zemāk norādītie dati attiecas uz visiem industriālajiem nosūcējiem VC 20 un VC 40.

Skaņas spiediena līmenis (μ)	69 dB(A)
Skaņas spiediena līmeņa pielaide (K)	2,5 dB(A)
Vibrācijas emisijas rādītāji	< 2,5 m/s ^2

5 Pagarinātājkabela izmantošana

BRĪDINĀJUMS!

Bojāta kabela izraisīts apdraudējums! Ja darba laikā tiek bojāts barošanas kabelis vai pagarinātājkabelis, neaiztieciet to. Nekavējoties atvienojiet kontaktdakšu no kontaktligzdas.

▶ Regulāri pārbaudiet iekārtas barošanas kabeli un nepieciešamības gadījumā nododiet to kompetentam speciālistam remonta vai nomaiņas veikšanai.
- Lietojiet tikai konkrētajai darbības jomai atbilstīgus elektriskos pagarinātājkabelus ar pietiekamu vada škērsgriezumu. Pretējā gadījumā ir iespējami iekārtas jaudas zudumi un kabela pārkaršana.
- Regulāri pārbaudiet, vai pagarinātājkabelis nav bojāts.
• Nomainiet bojāto pagarinātājkabeli.
- Strādājot ārā, izmantojiet tikai atbilstošus un attiecīgi markētus pagarinātājkabelus.

6 Lietošanas uzsākšana

BİSTAMI!

Elektriskās strāvas radīts apdraudējums. Nosūcēja pievienošanas nosacījumu neievērošana var izraisīt dzīvības apdraudējumu vai smagas traumas.

- Pievienojiet nosūcēju strāvas avotam ar atbilstīgi visiem noteikumiem ierīkotu zemējumu.

IEVĚROT PIESARDZĪBU!

Nekontrolēta kustība var izraisīt traumas! Kad bremzes nav aktivētas, iespējama nosūcēja nekontrolēta kustība.

▶ Lai nofiksētu nosūcēju, aktivējiet tā riteņu bremzes.

6.1 Ekspluatācijas sākšana

Izvēlieties atbilstīgu putekļu maisinų, ṣemot vērā uzsūcamo materiālu veidi (minerāli materiāli vai kokmateriāli) un lietojuma veidu (sausu/slapju). → Nodaļa "Norādījumi par lietošanu"

1. Atveriet abas aizslēga skavas.
2. Noceliet nosūcēja galvu no netīrumu tvertnes.
3. Iznemiet aprīkojuma daļas no netīrumu tvertnes un iepakojuma.
4. levietojiet puteklu maisinu saskaṇā ar instrukcijas norādījumiem.
5. Uzlieciet nosūcēja galvu uz netīrumu tvertnes un aizveriet abas aizslēga skavas.
6. Pārliecinieties, vai nosūcēja galva ir pareizi uzmontēta un nofiksēta.
7. Pievienojiet iesūkšanas šlūteni.

6.2 Puteklu maisiņa Premium ievietošana 2

Smaili un asi priekšmeti var pārdurt puteklu maisinu.

Pārliecinieties, ka nekādi priekšmeti nav pārdūruši putekļu maisinņu.

1. Atvienojiet iekārtu no elektrotikla.
2. Atveriet 2 aizslēga skavas.
3. Noceliet nosūcēja galvu no netīrumu tvertnes.
4. levietojiet puteklu maisinu Premium netīrumu tvertnē.
5. Raugieties, lai adapters kārtīgi nofiksētos un puteklu maisinš nebūtu izvirzīts pāri netīrumu tvertnes malai..
6. Uzlieciet nosūcēja galvu atpakal uz netīrumu tvertnes.
7. Aizveriet 2 aizslēga skavas.
8. Pārliecinieties, vai nosūcēja galva ir pareizi uzmontēta un nofiksēta.
9. Pievienojiet iesūkšanas šlūteni.

6.3 Puteklu maisina (plastmasas) maina 3

1. Atvienojiet iekārtu no elektrotikla.
2. Atveriet 2 aizslēga skavas.
3. Noceliet nosūcēja galvu no netīrumu tvertnes.
4. Ja nepieciešams, iznemiet pilno plastmasas puteklu maisinu.
5. levietojiet netīrumu tvertnē jaunu putekļu maisinņu (plastmasas) un aplokiet maisinņu ap netīrumu tvertnes malu.
6. Puteklu maisina atverēm jāatrodas netīrumu tvertnes iekšienē.
7. Pieregulējiet ievietoto puteklu maisinu, vadoties pēc melnās līnijas pie tvertnes malas.
8. Uzlieciet nosūcēja galvu atpakal uz netīrumu tvertnes.
9. Aizveriet 2 aizslēga skavas.
10. Pārliecinieties, vai nosūcēja galva ir pareizi uzmontēta un nofiksēta.
11. Pievienojiet iesūkšanas šlūteni.

7 Lietošana

BRĪDINĀJUMS!

Traumu risks Filtrēšanas sistēmas bojājumu gadījumā iespējama veselībai kaitīgu putekļu noplūde.

Avārijas gadījumā (piemēram, ja pārplīsis filtrs) izslēdziet nosūcēju, atvienojiet barošanas kabela kontaktdakšu no elektrotīkla un pirms nosūcēja turpmākās lietošanas lieciet, lai to pārbauda specializēts personāls.

IEVĚROT PIESARDZÍBU!

Nekontrolēta kustība var izraisīt traumas! Kad bremzes nav aktivētas, iespējama nosūcēja nekontrolēta kustība.

▶ Lai nofiksētu nosūcēju, aktivējiet tā riteņu bremzes.

7.1 Šlūtenes diametra iestatīšana

1. Lai uzsūktu / savāktu sausus, nedegošus puteklus ar ekspozīcijas robežvērtībām un kokskaidas, saskaņojiet iesūkšanas šlūtenes diametru ar šlūtenes diametra iestatīšanas slēdža pozīciju.
2. Lai mainītu šlūtenes diametra iestatījumu un līdz ar to ari akustiskā brīdinājuma signāla aktivēšanas robežu, atkārtoti spiediet taustin.

7.2 Darbināšana, neizmantojot iekārtas pievienošanas ligzdu

1. Pirms kontaktdakšas pievienošanas elektrotīklam pārliecinieties, vai iekārtas slēdzis atrodas pozīcijā "OFF".
2. Pievienojiet nosūcēja kontaktdakšu elektrotīkla kontaktligzdai.
3. Pagrieziet iekārtas slēdzi pozīcijā "ON".

7.3 Darbināšana, izmantojot iekārtas pievienošanas ligzdu

lekārtas pievienošanas ligzda ir paredzēta tikai tiešai elektroiekārtu savienošanai ar nosūcēju.

Ja iekārtas pievienošanas ligzdai ir pieslēgtas elektroiekārtas, jāievēro šo iekārtu lietošanas instrukcijas un tajās iekļautie drošības norādījumi.

1. Atvienojiet nosūcēja kontaktdakšu no elektrotīkla rozetes.
2. Pārbaudiet, vai pievienojamās elektroiekārtas maksimālā ieejas jauda nav lielāka par maksimālo pieļau-jamo iekārtas pievienošanas ligzdas jaudu; skat. sadaļu "Tehniskie parametri" un norādi pie iekārtas pievienošanas ligzdas.
3. Pirms elektroiekārtas kontaktdakšas pievienošanas elektrotīklam jāpārbauda, vai elektroiekārta ir izslēgta.
4. Pievienojiet elektroiekārtas kontaktdakšu iekārtas pievienošanas ligzdai.
5. Pievienojiet nosūcēja kontaktdakšu elektrotīkla kontaktligzdai.
6. Pagrieziet iekārtas slēdzi pozīcijā "Auto".
7. leslēdziet elektroiekārtu.

Pēc elektroiekārtas izslēgšanas nosūcējs vēl neilgu laiku darbojas pēc inerces, lai iesūktu iesūkšanas šļūtenē palikušos puteklus.

7.4 Sausu puteklu savākšana

Pirms sausu putekļu, jo īpaši minerālu materiālu uzsūkšanas vienmēr jāpievērš uzmanība tam, lai tvertnē būtu ievietots pareizais putekļu maisinš. Pēc tam būs iespējams ērti un tīri utilizēt uzsūkto materiālu.

IEVĚROT PIESARDZÍBU!

Veselībai kaitīgi putekli var izraisīt traumas! Ja netiek lietots filtra elements, var izplūst bīstamas vielas.

▶ Lietojiet nosūcēju tikai tad, ja tajā ir ievietots filtra elements.

▶ Raugieties, lai filtra elements būtu sauss un būtu ievietots atbilstīgs putekļu maisinš.

7.5 Škidrumu uzsūkšana

IEVĚROT PIESARDZÍBU!

Veselībai kaitīgi putekli var izraisīt traumas! Ja netiek lietots filtra elements, var izplūst bīstamas vielas.

▶ Lietojiet nosūcēju tikai tad, ja tajā ir ievietots filtra elements.

1. Pārbaudiet uzpildes līmeņa kontroles indikāciju. → Lappuse 215

HILTI

1. Ja vien iespējams, lietojiet slapju materiālu uzsūkšanai atsevišku filtra elementu.

Informāciju par piemērotajiem filtriem meklējiet norādījumos par piederumu izmantošanu → Lappuse 210.

1. Pēc škīdrumu uzsūkšanas atveriet abas aizslēga skavas.
2. Noceliet no netīrumu tvertnes nosūcēja galvu un novietojiet to uz gludas virsmas tā, lai filtra elements varētu izžūt.
3. Iztukšojiet netīrumu tvertni un izskalojiet to ar ūdens šlūteni. Ar birstīti notīriet elektrodus un, kad filtra elements ir izžuvis, notīriet to, pārvelkot ar roku.
4. Laujiet netīrumu tvertnei izžūt.

7.6 Pēc nosūcēja lietošanas

1. Izslēdziet elektroiekārtu.
2. Pagrieziet iekārtas slēdzi pozīcijā "OFF".
3. Atvienojiet nosūcēja kontaktdakšu no elektrotīkla rozetes.
4. Saritiniet pieslēguma kabeli un pakariniet to uz kabeļa āka.
5. Iztukšojiet tvertni un izslaukiet iekārtu ar samitrinātu drāniņu.
6. Saritiniet šlūteni.
7. Novietojiet nosūcēju sausā telpā, kur tam nevar pieklūt nepiederošas personas.

7.7 Sausu puteklu izbēršana no netīrumu tvertnes

1. Atvienojiet iekārtu no elektrotikla.
2. Atveriet 2 aizslēga skavas.
3. Noceliet no netīrumu tvertnes nosūcēja galvu un novietojiet to uz gludas virsmas.
4. Iztukšojiet netīrumu tvertni:

VC 20L-X VC 40L-X

Satveriet netīrumu tvertni aiz rokturu iedobēm un sasveriet to, lai iztukšotu, vai izņemiet puteklju maisinu.

VC 20M-X VC 40M-X

▶ M klases nosūcējiem: Izņemiet putekļu maisiņu no netīrumu tvertnes.

Lietojiet H klases nosūcējus tikai ar putekļu maisiņu.

1. Pēc tam uzlieciet nosūcēja galvu uz netīrumu tvertnes un aizveriet 2 aizslēga skavas.

7.8 Netīrumu tvertnes bez putekļu maisiņa iztukšošana (uzsūcot škīdrumus)

1. Atvienojiet iekārtu no elektrotikla.
2. Noceliet no netīrumu tvertnes nosūcēja galvu un novietojiet to uz gludas virsmas.
3. Atveriet 2 aizslēga skavas.
4. Satveriet netīrumu tvertni aiz rokturu iedobēm un sasveriet to, lai iztukšotu.
5. Ar drāniņu noslaukiet netīrumu tvertnes malas.
6. Uzlieciet nosūcēja galvu uz netīrumu tvertnes un aizveriet abas aizslēga skavas.

7.9 Lietojiet bojājumstrāvas aizsargslēdzi

Attiecas tikai uz Austrāliju un Jaunzēlandi

Drošinātājs aizsargā iekārtas kontaktligzdu strāvas palielinājuma gadījumā. Kad drošinātājs ir nostrādājis, zem caurspīdīgā pārsega ir redzams bojājumstrāvas aizsargslēdzis (balts). Lai drošinātājs nenostrādātu atkārtoti, novērsiet cēloni, piemēram, atvienojiet pievienoto elektroiekārtu no iekārtas kontaktligzdas.

▶ Lai atjaunotu strāvas padevi pievienotajai elektroiekārtai, nospiediet bojājumstrāvas aizsargslēdzi.

8.1 Nosūcēja apkope

BRĪDINĀJUMS!

Elektriskās strāvas radīts apdraudējums! Neprofesionāli veikts elektrisko daļu remonts var klūt par cēloni smagām traumām, ko izraisa elektriskās strāvas trieciens.

▶ Uzticiet veikt iekārtas elektrisko daļu remontu tikai kvalificētiem elektrotehnikas speciālistiem.

Nodrošiniet, lai nosūcēja virsmas, jo īpaši satveršanas zonās, būtu sausas un tīras un uz tām nebūtu ellas vai smērvielu. Nedrikst izmantot silikonu saturošus kopšanas līdzeklus.
Nekādā gadījumā nedarbiniet nosūcēju, ja ir aizsērējušas tā ventilācijas atveres! Uzmanīgi iztīriet ventilācijas atveres ar sausu birstīti. Nepielaujiet sveškermenu ieklūšanu nosūcēja iekšienē.
▶ Regulāri notīriet iekārtas ārējās virsmas ar nedaudz samitrinātu drāniņu. Nelietojiet tīrīšanai smidzināšanas iekārtu, augstspiediena tvaika tīrītājus vai ūdens strūklu, jo tas var nelabvēlīgi ietekmēt nosūcēja elektrodrošību.

L un M klases nosūcēji:

Nosūcēja apkope un tīrīšana jāveic tā, lai netiktu apdraudēts apkopes personāls un citas personas.

• Jālieto piespiedu ventilācijas sistēma ar gaisa filtrēšanu.
  ▶ Valkājiet aizsargapgērbu.
• Apkopes zona jāiztīra tā, lai vidē nepaliktu nekādas kaitīgas vai bīstamas vielas.
  Pirms nosūcēja aizvākšanas no zonas, kas piesārṇota ar bīstamām vielām, nosūciet vai noslaukiet tā ārējās virsmas vai hermētiski iepakojiet nosūcēju. Tas jāveic tā, lai uz virsmām nogulsnējušies bīstamie putekli neizplatītos apkārtnē.
  Veicot apkopes un remonta darbus, visas netīrās daļas, ko nav iespējams kārtīgi notīrīt, iepakojiet hermētiski noslēgtos maisiņos un utilizējiet saskaņā ar spēkā esošo normatīvu prasībām.
• Vismaz reizi gadā uzdodiet Hilti servisa darbiniekiem vai citam kvalificētam speciālistam veikt putekļu caurlaidības tehnisko kontroli, kuras ietvaros tiek pārbaudīts, piemēram, filtra stāvoklis, nosūcēja hermētiskums un kontrolieriču funkcijas.

8.2 Filtra tīrīšana

Lai iztīrītu filtra elementu, to nedrīkst sist pret cietiem priekšmetiem vai apstrādāt ar cietiem vai asiem instrumentiem. Tas samazina filtra elementa kalpošanas ilgumu.

Filtræ elementa tīrīšanai nedrīkst izmantot augstspiediena gaisa strūklu. Tas var izraisīt filtra materiāla plaisāšanu.

Filtræ elements ir nodilumam paklauta detała.

• Mainiet filtra elementu vismaz vienreiz pusgadā.
• Ja iekārta tiek intensīvi lietota, mainiet filtra elementu biežāk.

8.3 Filtra elementa nomaina

1. Atvienojiet iekārtu no elektrotikla.
2. Atveriet filtra kasetes blokēšanas stīpu.
3. Atveriet filtra kaseti.
4. Uzmanīgi izņemiet filtra elementu, satverot rokturu iedobes turētājā.
5. Notīriet blīvējuma virsmu ar drāniņu.
6. lelieciet jauno filtra elementu.
7. Aizveriet filtra kaseti, atlokot vāka blokēšanas sviru uz priekšpusi.
8. Aizveriet filtra kasetes blokēšanas stīpu.
9. Raugieties, lai tiktu aizvākti puteklī, kas filtra maiņas laikā izbirst no nosūcēja un/vai filtra elementa.

8.4 Uzpildes līmeņa kontroles pārbaude 6

1. Atvienojiet iekārtu no elektrotikla.
2. Atveriet abas aizslēga skavas.
3. Noceliet no netīrumu tvertnes nosūcēja galvu un novietojiet to uz gludas virsmas.

HILTI

1. Pārbaudiet, vai izslēgšanās kontakti (stieples zondes) nav netīri, un vajadzības gadījumā notīriet tos ar birstīti.
2. Pârbaudiet, vai nav netîra nosûcêja galva, un vajadzîbas gadîjumã notîriet to ar drâniņu.
3. Uzlieciet nosūcēja galvu atpakal uz netīrumu tvertnes.
4. Aizveriet abas aizslēga skavas.
5. Pārliecinieties, vai nosūcēja galva ir pareizi uzmontēta un nofiksēta.

8.5 Pārbaude pēc apkopes un uzturēšanas darbiem

1. Pēc apkopes un remonta darbiem pārbaudiet, vai nosūcējs ir pareizi samontēts un nevainojami darbojas.
2. Veiciet funkciju testēšanu.

9 Transportēšana un uzglabāšana

9.1 Transportēšana

Nosūcēju nedrīkst pārvietot, satverot aiz netīrumu tvertnes.

Nosūcēju nedrīkst pakarināt pie ceļamkrāna.

• Ja nepieciešams, iznemiet Power Conditioner vai nenofiksētos instrumentus no turētāja.
• Iztukšojiet nosūcēju, pirms nosūcējs tiek pārnests uz citu vietu.
  Ja nosūcējs ir lietots šķidrumu uzsūkšanai, nesasveriet nosūcēju un transportējiet nosūcēju vertikālā stāvoklī.
• Pirms transportēšanas ar koniskā adaptera palīdzību savienojiet abus šlūtenes galus kopā.

VC 20M-X VC 40M-X

M klases nosūcējiem

BRĪDINĀJUMS!

Veselībai kaitīgi putekļi var izraisīt traumas! No ieplūdes atveres var izplūst bīstamas vielas.

▶ Laikā, kad M klases putekļu nosūcējs tiek transportēts vai netiek lietots, tā ieplūdes atverei jābūt noslēgtai ar noslēdzošo uzmavu.

9.2 Kofera nostiprināšana

1. Raugieties, lai nosūcējs būtu novietots stabili, un nofiksējiet stāvbremzi. Līdz galam izvelciet transportēšanas rokturi.
2. Novietojiet uz nosūcēja vienu vai vairākus koferus.
   ▶ Neviens koferis nedrīkst būt izvirzīts virs transportēšanas roktura augstuma.
   ▶ levērojiet maksimālo papildu slodzi.
3. Izvelciet fiksācijas cilpu no turētāja un pārlieciet to pār koferiem. Ja nepieciešams, pagariniet fiksācijas cilpu.
4. Pakariniet fiksācijas cilpas āki pie transportēšanas roktura un nospriegojiet fiksācijas cilpu.

9.3 Uzglabāšana

- Novietojiet nosūcēju sausā telpā, kur tam nevar pieklūt nepiederošas personas.

10 Traucējumu novēršana

Ja iekārtas darbībā ir radušies traucējumi, kas nav uzskaitīti šajā tabulā vai ko jums neizdodas novērst saviem spēkiem, lūdzu, meklējiet palīdzību mūsu Hilti servisā.

10.1 Nosūcēja klūme

Traucējums lespējamais iemesls Risinājums
Deg servisa indikācija Filtranomaiņa.	Filtræ elements ir aizsērējis vai no-vecojis.	▸ Pārbaudiet netīrumu tvertnesuzpildes līmeni.▸ Nospiediet vadības taustīņuManuāla attīrīšana.→ Lappuse 209▸ Ja nepieciešams, nomainietfiltru. → Lappuse 215
	Nav ievietots filtra elements. ▶ levietojiet atbilstīgu filtra ele-mentu. → Lappuse 215
lekārta nedarbojas vai pēcīsas iedarbošanās izslēdzas.	Aktivēta ūdens izslēgšanās. ▶ Notīriet zondes un zonu ap tāmar birstīti.
VC 20M-XVC 40M-XAkustiskais brīdinājumasignāls (samazināta sūkšanasjauda)	Putekļu maisiņš ir pilns. ▶ Nomainiet putekļu maisiņu.
	Filtræ elements ir ľoti netīrs. ▶ Ja	automātiskās filtra attīrīšanasfunkcija ir deaktivēta, aktivējietto un 30 sekundes darbinietnosūcēju.
	Aizsērējusi iesūkšanas šļūtene vaielektroiekārtas pārsega atveres.	▸ Iztīriet iesūkšanas šļūteni unpārsega atveres.
	Šļūtenes diametrs iestatīts nepa-reizā pozīcijā.	▸ Iestatiet šļūtenes diametru→ Lappuse 213.
No iekārtas tiek izpūsti pu-tekļi.	Filtræ elements nav pareizi iemon-tēts.	▸ Atkārtojiet filtra elementamontāžu. → Lappuse 215
	Bojāts filtra elements. ▶ lemontējiet jaunu filtra elementu.→ Lappuse 215
Iekārta nekontrolēti ieslēdzasun izslēdzas vai lietotājs tiepakļauts statiskās elektrībasizlādei.	Nav nodrošināta statiskās elektri-bas novadīšana, iekārta nav pievie-nota sazemētai kontaktligzdai.	▸ Pievienojiet iekārtu sazemētaikontaktligzdai, lietojiet antista-tisku šļūteni.
Nedarbojas motors.	Nostrādājis tikla kontaktligzdasdrošinātājs.	▸ Ieslēdziet drošinātāju.▸ Ja drošinātājs nostrādāatkārtoti, meklējietbojājumstrāvas cēloni.
	Netīrumu tvertne ir pilna.	▸ Izslēdziet iekārtu un iztukšojietnetīrumu tvertni.
	Aktivēts motora termiskais dro-šinātājs.	▸ Izslēdziet iekārtu un ľaujiet taiapmēram 5 minūtes atdzist.▸ Ja motors neiedarbojas, nodo-diet iekārtuHiltiservisā.
	Motora termiskais drošinātājsatkārtoti izslēdz motoru.	▸ Uzmanīgi iztīriet atveres arsausu birstīti.
Automātiskajā režīmā nedar-bojas motors.	Pievienotā iekārta ir bojāta vai navkārtīgi pieslēgta.	▸ Pārbaudiet pievienotās iekārtasfunkcijas vai kārtīgi pievienojietbarošanas kontaktdakšu.
Nedarbojas automātiskā filtraelementa tīrīšana.	Nav pievienota iesūkšanas šļūtene.	▸ Pievienojiet iesūkšanas šļūteni.

10.2 Sistēmas iekārtas klūme

Ja nosūcējs tiek izmantots bezvadu sistēmas ietvaros, savienotās sistēmas iekārtas var izraisīt šādu paziņojumu parādīšanos displejā.

Traucējums lespējamais iemesls Risinājums
ledegas servisa indikācija Nezināma klūme.	Pievienotā sistēmas iekārta ir saņē musi no nosūcēja nezināmu trau-cējumu kodu.	▸ Pārbaudiet, vai nav radušies traucējumi nosūcēja darbībā.
Deg servisa indikācija Filtra nomaiņa.	Filtræ elements ir aizsērējis vai no-vecojis.	▸ Pārbaudiet netīrumu tvertnes uzpildes līmeni.▸ Nospiediet vadības taustiņu Manuāla attīrīšana.→ Lappuse 209▸ Ja nepieciešams, nomainiet filtru. → Lappuse 215
	Nav ievietots filtra elements. ▶ levietojiet atbilstīgu filtra ele-mentu. → Lappuse 215
Deg servisa indikācija Ūdens izslēgšana.	Aktivēta ūdens izslēgšanās. ▶ Notīriet zondes un zonu ap tām ar birstīti.
Deg servisa indikācija sama-zināta sūkšanas jauda.	Putekļu maisiņš ir pilns. ▶ Nomainiet putekļu maisiņu.
	Filtræ elements ir ľoti netīrs. ▶ Ja automātiskās filtra attīrīšanas funkcija ir deaktivēta, aktivējiet to un 30 sekundes darbiniet nosūcēju.
	Aizsērējusi iesūkšanas šļūtene vai elektroiekārtas pārsega atveres.	▸ Iztīriet iesūkšanas šļūteni un pārsega atveres.
	Šļūtenes diametrs iestatīts nepa-reizā pozīcijā.	▸ Iestatiet šļūtenes diametru → Lappuse 213.

11 Nokalpojušo iekārtu utilizācija

Hilti izstrādājumu izgatavošanā tiek izmantoti galvenokārt otrreiz pārstrādājami materiāli. Priekšnosacijums otrreizējai pārstrādei ir atbilstoša materiālu šķirošana. Daudzās valstīs Hilti pieņem nolietotās iekārtas otrreizējai pārstrādei. Lai saņemtu vairāk informācijas, vērsieties Hilti servisā vai pie sava pārdošanas konsultanta.

Saskaṇā ar Eiropas Direktīvu par nokalpojušām elektroiekārtām un elektroniskām ierīcēm un tās īstenošanai paredzētajām nacionālajām normām nolietotās elektroiekārtas jāsavāc atsevišķi un jānodod utilizācijai saskaṇā ar vides aizsardzības prasībām.

▶ Neizmetiet elektroiekārtas sadzīves atkritumos!

Urbšanas suspensija

Nemot vērā vides aizsardzības aspektus, urbšanas radīto dulku tieša ieplūšana ūdenskrātuvēs vai kanalizācijā bez atbilstošas iepriekšējas apstrādes nav vēlama.

Informāciju par spēkā esošajiem noteikumiem Jūs varat saņemt no vietējās varas institūcijām.

Mēs iesakām šādu iepriekšēju apstrādi:

▶ Savāciet urbšanas dulkes (piemēram, ar škidruma nosūcēja palīdzību).
▶ ľaujiet dułkēm nogulsnēties un utilizējiet nogulšņu cieto daļu būvgružu izgāztuvē (koagulanti var paātrināt atdalīšanas procesu).
- Pirms atlikušā ūdens (sārmains, ph vērtība > 7) novadīšanas kanalizācijā tas jāneitralizē, pievienojot skābu neitralizācijas līdzekli vai atškaidot ar lielu ūdens daudzumu.

Urbšanas putekli

▶ Utilizējiet savāktos urbšanas puteklus saskaņā ar spēkā esošo nacionālo tiesību aktu prasībām.

12 Ražotāja garantija

Ar jautājumiem par garantijas nosacījumiem, lūdzu, vērsieties pie vietējā Hilti partnera.

Originali naudojimo instrukcija
