ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Climate 5000i BOSCH

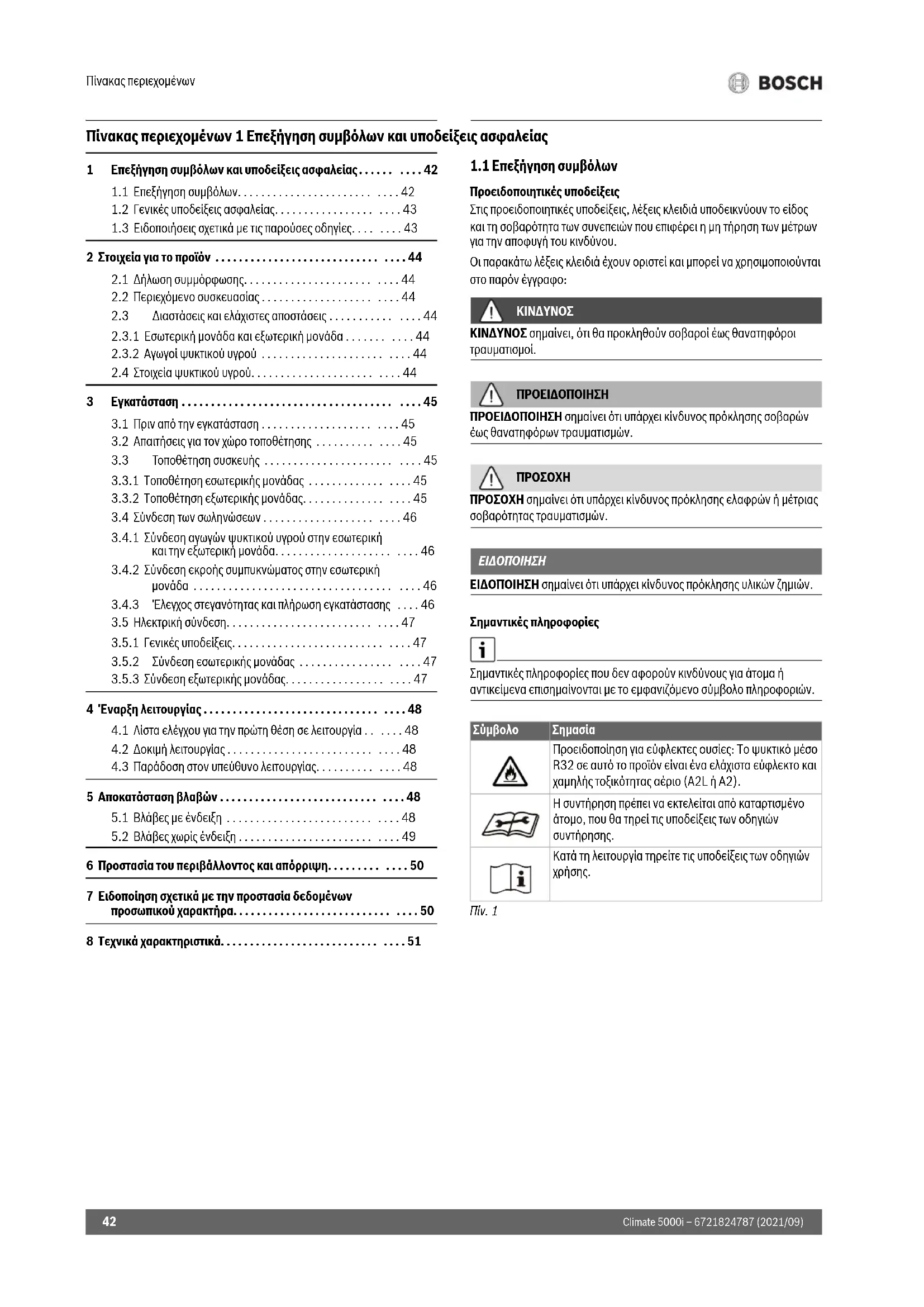

Πίνακας περιεχομένων 1 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας

1.1 Επεξήγηση συμβόλων

Προειδοποιητικές υποδείξεις Στις προειδοποιητικές υποδείξεις, λέξεις κλειδιά υποδεικνύουν το είδος και τη σοβαρότητα των συνεπειών που επιφέρει η μη τήρηση των μέτρων για την αποφυγή του κινδύνου. Οι παρακάτω λέξεις κλειδιά έχουν οριστεί και μπορεί να χρησιμοποιούνται στο παρόν έγγραφο:

ΚΙΝΔΥΝΟΣ σημαίνει, ότι θα προκληθούν σοβαροί έως θανατηφόροι τραυματισμοί. ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΠΡΟΕΙΔΟΠΟΙΗΣΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης σοβαρών έως θανατηφόρων τραυματισμών.

ΠΡΟΣΟΧΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης ελαφρών ή μέτριας σοβαρότητας τραυματισμών.

ΕΙΔΟΠΟΙΗΣΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης υλικών ζημιών. Σημαντικές πληροφορίες Σημαντικές πληροφορίες που δεν αφορούν κινδύνους για άτομα ή αντικείμενα επισημαίνονται με το εμφανιζόμενο σύμβολο πληροφοριών. Πίν. 1 1 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας. . . . . . . . . . 42

1.1 Επεξήγηση συμβόλων. . . . . . . . . . . . . . . . . . . . . . . . . . . 42

1.2 Γενικές υποδείξεις ασφαλείας. . . . . . . . . . . . . . . . . . . . . 43

1.3 Ειδοποιήσεις σχετικά με τις παρούσες οδηγίες. . . . . . . . 43

2 Στοιχεία για το προϊόν . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 44

2.1 Δήλωση συμμόρφωσης. . . . . . . . . . . . . . . . . . . . . . . . . . 44

2.2 Περιεχόμενο συσκευασίας . . . . . . . . . . . . . . . . . . . . . . . 44

2.3 Διαστάσεις και ελάχιστες αποστάσεις . . . . . . . . . . . . . . . 44

2.3.1 Εσωτερική μονάδα και εξωτερική μονάδα . . . . . . . . . . . 44

2.3.2 Αγωγοί ψυκτικού υγρού . . . . . . . . . . . . . . . . . . . . . . . . . 44

2.4 Στοιχεία ψυκτικού υγρού. . . . . . . . . . . . . . . . . . . . . . . . . 44

3 Εγκατάσταση . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45

3.1 Πριν από την εγκατάσταση . . . . . . . . . . . . . . . . . . . . . . . 45

3.2 Απαιτήσεις για τον χώρο τοποθέτησης . . . . . . . . . . . . . . 45

3.3 Τοποθέτηση συσκευής . . . . . . . . . . . . . . . . . . . . . . . . . . 45

3.3.1 Τοποθέτηση εσωτερικής μονάδας . . . . . . . . . . . . . . . . . 45

3.3.2 Τοποθέτηση εξωτερικής μονάδας. . . . . . . . . . . . . . . . . . 45

3.4 Σύνδεση των σωληνώσεων . . . . . . . . . . . . . . . . . . . . . . . 46

3.4.1 Σύνδεση αγωγών ψυκτικού υγρού στην εσωτερική

και την εξωτερική μονάδα. . . . . . . . . . . . . . . . . . . . . . . . 46

3.4.2 Σύνδεση εκροής συμπυκνώματος στην εσωτερική

μονάδα . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

3.4.3 Έλεγχος στεγανότητας και πλήρωση εγκατάστασης . . . . 46

3.5 Ηλεκτρική σύνδεση. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

3.5.1 Γενικές υποδείξεις. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47

3.5.2 Σύνδεση εσωτερικής μονάδας . . . . . . . . . . . . . . . . . . . . 47

3.5.3 Σύνδεση εξωτερικής μονάδας. . . . . . . . . . . . . . . . . . . . . 47

4 Έναρξη λειτουργίας . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

4.1 Λίστα ελέγχου για την πρώτη θέση σε λειτουργία . . . . . . 48

4.2 Δοκιμή λειτουργίας . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

4.3 Παράδοση στον υπεύθυνο λειτουργίας. . . . . . . . . . . . . . 48

5 Αποκατάσταση βλαβών . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

5.1 Βλάβες με ένδειξη . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

5.2 Βλάβες χωρίς ένδειξη . . . . . . . . . . . . . . . . . . . . . . . . . . . 49

6 Προστασία του περιβάλλοντος και απόρριψη. . . . . . . . . . . . . 50 7 Ειδοποίηση σχετικά με την προστασία δεδομένων προσωπικού χαρακτήρα. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 8 Τεχνικά χαρακτηριστικά. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51 Σύμβολο Σημασία Προειδοποίηση για εύφλεκτες ουσίες: Το ψυκτικό μέσο R32 σε αυτό το προϊόν είναι ένα ελάχιστα εύφλεκτο και χαμηλής τοξικότητας αέριο (A2L ή A2). Η συντήρηση πρέπει να εκτελείται από καταρτισμένο άτομο, που θα τηρεί τις υποδείξεις των οδηγιών συντήρησης. Κατά τη λειτουργία τηρείτε τις υποδείξεις των οδηγιών χρήσης.Επεξήγηση συμβόλων και υποδείξεις ασφαλείας

1.2 Γενικές υποδείξεις ασφαλείας

H Υποδείξεις για την ομάδα ενδιαφέροντος Οι παρούσες οδηγίες εγκατάστασης απευθύνονται σε εξειδικευμένους τεχνικούς συστημάτων ψύξης και κλιματισμού, καθώς και ηλεκτρολογικών εγκαταστάσεων. Οι οδηγίες που υπάρχουν σε όλα τα σχετιζόμενα με την εγκατάσταση εγχειρίδια πρέπει να τηρούνται. Η μη τήρηση μπορεί να οδηγήσει σε υλικές ζημιές και τραυματισμούς ή ακόμα και να θέσει σε κίνδυνο τη ζωή ατόμων. ▶ Διαβάστε τις οδηγίες εγκατάστασης όλων των τμημάτων εξοπλισμού πριν από την εγκατάσταση. ▶ Τηρείτε τις υποδείξεις ασφαλείας και προειδοποίησης. ▶ Τηρείτε τις εθνικές και τοπικές προδιαγραφές, τους τεχνικούς κανόνες και τις οδηγίες. ▶ Οι εργασίες που εκτελούνται πρέπει να καταγράφονται. H Προβλεπόμενη χρήση Η εσωτερική μονάδα προορίζεται για εγκατάσταση στο εσωτερικό του κτηρίου με σύνδεση σε μια εξωτερική μονάδα και επιπλέον εξαρτήματα συστήματος, π.χ. στοιχεία ρύθμισης. Η εξωτερική μονάδα προορίζεται για εγκατάσταση στο εξωτερικό του κτηρίου με σύνδεση σε μία ή περισσότερες εσωτερικές μονάδες και επιπλέον εξαρτήματα συστήματος, π.χ. στοιχεία ρύθμισης. Κάθε άλλη χρήση θεωρείται μη προδιαγραφόμενη. Η εταιρεία δεν φέρει καμία ευθύνη για μη προβλεπόμενη χρήση και τυχόν ζημιές που θα προκληθούν από τέτοια

Για την εγκατάσταση σε ορισμένους χώρους (υπόγεια γκαράζ, λεβητοστάσια, μπαλκόνια ή οποιουσδήποτε ημιυπαίθριους χώρους): ▶ Λάβετε αρχικά υπόψη σας τις απαιτήσεις του χώρου εγκατάστασης, όπως αυτές ορίζονται στο τεχνικό εγχειρίδιο. H Γενικοί κίνδυνοι από το ψυκτικό υγρό ▶ H συσκευή αυτή έχει πληρωθεί με το ψυκτικό υγρό R32. Το ψυκτικό αέριο μπορεί να σχηματίσει τοξικά αέρια σε περίπτωση επαφής με φωτιά. ▶ Αν κατά τη διάρκεια της εγκατάστασης εξέλθει ψυκτικό υγρό, αερίστε καλά τον χώρο. ▶ Μετά την εγκατάσταση,πυκνότητα ελέγξτε τη στεγανότητα του συστήματος. ▶ Μην αφήνετε άλλες ουσίες εκτός του καθορισμένου ψυκτικού υγρού (R32) να εισέλθουν στο κύκλωμα ψυκτικού υγρού. H Ασφάλεια ηλεκτρικών συσκευών για οικιακή και άλλες παρόμοιες χρήσεις Για την αποφυγή κινδύνων από ηλεκτρικές συσκευές ισχύουν σύμφωνα με το πρότυπο EN 60335-1 οι παρακάτω προδιαγραφές: «Η χρήση αυτής της συσκευής από παιδιά άνω των 8 ετών καθώς και από άτομα με μειωμένες φυσικές, αισθητηριακές και νοητικές δεξιότητες ή ελλιπή εμπειρία και γνώση επιτρέπεται, εφόσον βρίσκονται κάτω από επιτήρηση ή έχουν ενημερωθεί για την ασφαλή χρήση της συσκευής και έχουν κατανοήσει τους κινδύνους που απορρέουν από τη χρήση της. Τα παιδιά δεν επιτρέπεται να χρησιμοποιούν τη συσκευή ως παιχνίδι. Ο καθαρισμός και η συντήρηση εκ μέρους του χρήστη δεν επιτρέπεται να εκτελούνται από παιδιά χωρίς επιτήρηση.» «Αν υπάρχει βλάβη στη γραμμή ηλεκτρικής τροφοδοσίας θα πρέπει να αντικατασταθεί από τον κατασκευαστή ή το σχετικό τμήμα εξυπηρέτησης πελατών ή από άτομο με κατάλληλη κατάρτιση, προκειμένου να αποφευχθούν οι κίνδυνοι.» H Παράδοση στον υπεύθυνο λειτουργίας Κατά την παράδοση ενημερώστε τον υπεύθυνο λειτουργίας σχετικά με τον χειρισμό και τις συνθήκες λειτουργίας του συστήματος κλιματισμού. ▶ Εξηγήστε τον χειρισμό, τονίζοντας ιδιαίτερα τα σημεία που σχετίζονται με την ασφάλεια. ▶ Επισημάνετε ιδιαιτέρως τα εξής σημεία: – Η μετατροπή ή επισκευή πρέπει να ανατίθεται αποκλειστικά σε εξουσιοδοτημένο συνεργάτη. – Για την ασφαλή και φιλική προς το περιβάλλον λειτουργία απαιτείται τουλάχιστον ετήσια επιθεώρηση, καθώς και καθαρισμός και συντήρηση ανάλογα με τις ανάγκες. ▶ Επισημάνετε τις πιθανές επιπτώσεις (τραυματισμοί έως και κίνδυνος θανάτου ή υλικές ζημιές) μιας ελλιπούς ή ακατάλληλης εκτέλεσης επιθεώρησης, καθαρισμού και συντήρησης. ▶ Παραδώστε τις οδηγίες εγκατάστασης και χρήσης στον υπεύθυνο λειτουργίας και υποδείξτε του να τις

1.3 Ειδοποιήσεις σχετικά με τις παρούσες οδηγίες

Οι εικόνες βρίσκονται όλες μαζί στο τέλος του παρόντος εγχειριδίου. Το κείμενο περιλαμβάνει παραπομπές σε αυτές τις εικόνες. Ανάλογα με το μοντέλο, τα προϊόντα μπορεί να διαφέρουν από την απεικόνιση του παρόντος εγχειριδίου.Στοιχεία για το προϊόν Climate 5000i – 6721824787 (2021/09)

2 Στοιχεία για το προϊόν

2.1 Δήλωση συμμόρφωσης

Το προϊόν αυτό συμμορφώνεται όσον αφορά στην κατασκευή και στη λειτουργία του με τις ευρωπαϊκές και εθνικές προδιαγραφές. Με τη σήμανση CE δηλώνεται η συμμόρφωση του προϊόντος με όλη την εφαρμόσιμη νομοθεσία ΕΕ, η οποία προβλέπει την εφαρμογή αυτής της σήμανσης. Το πλήρες κείμενο της δήλωσης συμμόρφωσης διατίθεται στο διαδίκτυο: www.bosch-climate.gr.

2.2 Περιεχόμενο συσκευασίας

Υπόμνημα για το Σχήμα 1: [1] Εξωτερική μονάδα (πληρωμένη με ψυκτικό υγρό) [2] Εσωτερική μονάδα (πληρωμένη με άζωτο) [3] Φίλτρο ψυχρού καταλύτη (μαύρο) και βιοφίλτρο (πράσινο) [4] Γωνία εκροής με φλάντζα στεγάνωσης (για εξωτερική μονάδα με επιδαπέδια ή επιτοίχια κονσόλα) [5] Τηλεχειριστήριο [6] Συγκρατητήρας τηλεχειριστηρίου με βίδα στερέωσης [7] Υλικό στερέωσης (5 βίδες και 5 ούπα) [8] Έγγραφα για την τεκμηρίωση του προϊόντος [9] 5-κλωνο καλώδιο επικοινωνίας (προαιρετικός πρόσθετος εξοπλισμός) [10] 4 αποσβεστήρες κραδασμών για την εξωτερική μονάδα

2.3 Διαστάσεις και ελάχιστες αποστάσεις

2.3.1 Εσωτερική μονάδα και εξωτερική μονάδα

2.3.2 Αγωγοί ψυκτικού υγρού

Υπόμνημα για το Σχήμα 5: [1] Σωλήνας πλευράς αερίου [2] Σωλήνας πλευράς υγρού [3] Καμπύλη σε σχήμα σιφονιού ως διαχωριστής λαδιού Αν η εξωτερική μονάδα τοποθετηθεί ψηλότερα από την εσωτερική μονάδα, τοποθετήστε στην πλευρά αερίου μετά από το πολύ 6 m μια καμπύλη σε σχήμα σιφονιού και κάθε 6 m μια ακόμη καμπύλη σε σχήμα σιφονιού ( Σχήμα 5, [1]). ▶ Τηρείτε το μέγιστο μήκος σωλήνα και τη μέγιστη διαφορά ύψους ανάμεσα στην εσωτερική μονάδα και την εξωτερική μονάδα. Πίν. 2 Μήκος σωλήνα και διαφορά ύψους Πίν. 3 Διάμετρος σωλήνα ανάλογα με τον τύπο συσκευής Πίν. 4 Εναλλακτική διάμετρος σωλήνα Πίν. 5

2.4 Στοιχεία ψυκτικού υγρού

Η συσκευή περιέχει φθοριούχα αέρια του θερμοκηπίου ως ψυκτικό υγρό. Η συσκευή είναι ερμητικά σφραγισμένη. Τα στοιχεία ψυκτικού υγρού σύμφωνα με τον Κανονισμό της ΕΕ με αρ. 517/2014 περί φθοριούχων αερίων του θερμοκηπίου θα τα βρείτε στις οδηγίες χρήσης της

Οδηγία για τον εγκαταστάτη: Σε περίπτωση συμπλήρωσης ψυκτικού υγρού, καταχωρίστε την επιπλέον ποσότητα πλήρωσης καθώς και την συνόλικη ποσότητα του ψυκτικού υγρού στον πίνακα «Στοιχεία ψυκτικού υγρού» των οδηγιών χρήσης. Μέγιστο μήκος

1) Πλευρά αερίου ή πλευρά υγρού

2) Μετρημένη μεταξύ των κάτω ακμών.

CL5000i 26 E ≤ 25 ≤ 10 CL5000i 35 E ≤ 25 ≤ 10 Διάμετρος σωλήνα Τύπος συσκευής Πλευρά υγρού [mm] Πλευρά αερίου [mm] CL5000i 26 E 6,35 (1/4") 9,53 (3/8") CL5000i 35 E 6,35 (1/4") 9,53 (3/8") Διάμετρος σωλήνα [mm] Εναλλακτική διάμετρος σωλήνα [mm] 6,35 (1/4") 6 9,53 (3/8") 10 Προδιαγραφές των σωλήνων Ελάχ. μήκος σωλήνωσης 3 m Τυπικό μήκος σωλήνωσης 5 m Επιπλέον ψυκτικό υγρό για μήκος σωλήνωσης μεγαλύτερο από 5 m 12 g/m Πάχος σωλήνα ≥ 0,8 mm Πάχος θερμομόνωσης ≥ 6 mm Υλικό θερμομόνωσης Αφρώδες πολυαιθυλένιοΕγκατάσταση

Climate 5000i – 6721824787 (2021/09) 3Εγκατάσταση

3.1 Πριν από την εγκατάσταση

Κίνδυνος τραυματισμού από αιχμηρές ακμές! ▶ Κατά την εγκατάσταση φοράτε προστατευτικά γάντια.

Κίνδυνος εγκαύματος! Οι σωληνώσεις θερμαίνονται πολύ κατά τη διάρκεια της λειτουργίας. ▶ Βεβαιωθείτε ότι οι σωληνώσεις έχουν κρυώσει πριν τις αγγίξετε. ▶ Ελέγξτε το περιεχόμενο της συσκευασίας για τυχόν φθορές. ▶ Ελέγξτε αν κατά το άνοιγμα των σωλήνων της εσωτερικής μονάδας ακούγεται ένα σφύριγμα λόγω υποπίεσης.

3.2 Απαιτήσεις για τον χώρο τοποθέτησης

▶ Τηρείτε τις ελάχιστες αποστάσεις ( Σχήματα 2 έως 3). Εσωτερική μονάδα ▶ Μην εγκαταστήσετε την εσωτερική μονάδα σε χώρο, στον οποίο λειτουργούν ανοιχτές πηγές ανάφλεξης (π.χ. γυμνές φλόγες, συσκευή αερίου που βρίσκεται σε λειτουργία ή ηλεκτρική θέρμανση που βρίσκεται σε λειτουργία). ▶ Ο χώρος εγκατάστασης δεν πρέπει να βρίσκεται σε υψόμετρο άνω των 2000 m από την επιφάνεια της θάλασσας. ▶ Διατηρείτε την είσοδο και την έξοδο αέρα ελεύθερες από τυχόν εμπόδια, ώστε ο αέρας να μπορεί να κυκλοφορεί ανεμπόδιστα. Διαφορετικά μπορεί να προκύψει απώλεια ισχύος και υψηλότερη στάθμη ηχητικής πίεσης. ▶ Διατηρείτε τηλεοράσεις, ραδιόφωνα και παρόμοιες συσκευές τουλάχιστον 1 m μακριά από τη συσκευή και το τηλεχειριστήριο. ▶ Για την τοποθέτηση της εσωτερικής μονάδας επιλέξτε έναν τοίχο, που απορροφά τους κραδασμούς. ▶ Λάβετε υπόψη την ελάχιστη επιφάνεια χώρου. Πίν. 6 Ελάχιστη επιφάνεια χώρου Για μικρότερο ύψος τοποθέτησης το εμβαδόν πρέπει να είναι αντίστοιχα μεγαλύτερο. Εξωτερική μονάδα ▶ Μην αφήνετε την εξωτερική μονάδα να εκτίθεται σε ατμό λαδιού μηχανής, θερμούς ατμούς πηγών, αέριο θείου κ.λπ. ▶ Μην εγκαταστήσετε την εξωτερική μονάδα απευθείας δίπλα στο νερό ή εκτεθειμένη σε θαλασσινό αέρα. ▶ Η εξωτερική μονάδα πρέπει να είναι πάντα καθαρή από χιόνι. ▶ Τα απάερια ή οι θόρυβοι λειτουργίας δεν πρέπει να ενοχλούν. ▶ Ο αέρας πρέπει να κυκλοφορεί καλά γύρω από την εξωτερική μονάδα, χωρίς όμως η συσκευή να είναι εκτεθειμένη σε ισχυρό άνεμο. ▶ Το συμπύκνωμα που δημιουργείται κατά τη λειτουργία πρέπει να μπορεί να εκρεύσει χωρίς προβλήματα. Αν χρειάζεται, τοποθετήστε έναν εύκαμπτο σωλήνα εκροής. Σε ψυχρές περιοχές δεν συνιστάται η τοποθέτηση σωλήνα εκροής, γιατί μπορεί να παγώσει ▶ Τοποθετήστε την εξωτερική μονάδα σε σταθερό υπόβαθρο.

3.3 Τοποθέτηση συσκευής

Υλικές ζημιές λόγω ακατάλληλης τοποθέτησης! Η ακατάλληλη τοποθέτηση μπορεί να έχεις ως συνέπεια την πτώση της συσκευής από τον τοίχο. ▶ Τοποθετήστε τη συσκευή μόνο σε σταθερό και επίπεδο τοίχο. Ο τοίχος θα πρέπει να μπορεί να αντέξει το βάρος της συσκευής. ▶ Χρησιμοποιείτε μόνο βίδες και ούπα που ενδείκνυνται για το βάρος της

3.3.1 Τοποθέτηση εσωτερικής μονάδας

▶ Ανοίξτε το χαρτοκιβώτιο από πάνω και τραβήξτε την εσωτερική μονάδα προς τα πάνω ( Σχήμα 6). ▶ Τοποθετήστε την εσωτερική μονάδα με τα φελιζόλ της συσκευασίας με τη μπροστινή πλευρά προς τα κάτω ( Σχήμα 7). ▶ Ξεβιδώστε τη βίδα και αφαιρέστε την πλάκα συναρμολόγησης στην πίσω πλευρά της εσωτερικής μονάδας. ▶ Καθορίστε τον χώρο τοποθέτησης τηρώντας τις ελάχιστες αποστάσεις ( Σχήμα 2). ▶ Στερεώστε την πλάκα συναρμολόγησης με μια βίδα και ένα ούπα επάνω κεντρικά στον τοίχο και ευθυγραμμίστε οριζόντια ( Σχήμα 8). ▶ Στερεώστε την πλάκα συναρμολόγησης με ακόμη τέσσερις βίδες και ούπα, ώστε η πλάκα συναρμολόγησης να στηρίζεται σε επίπεδη θέση επάνω στον τοίχο. ▶ Ανοίξτε την οπή τοίχου για τη σωλήνωση (συνιστώμενη θέση της οπής τοίχου πίσω από την εσωτερική μονάδα Σχήμα 9). ▶ Αλλάξτε ενδεχομένως τη θέση της εκροής συμπυκνώματος (

Οι βιδωτές συνδέσεις σωλήνων στην εσωτερική μονάδα βρίσκονται στις περισσότερες περιπτώσεις πίσω από την εσωτερική μονάδα. Συνιστούμε να επιμηκύνετε τους σωλήνες ήδη πριν από την ανάρτηση της εσωτερικής

▶ Εκτελέστε τις συνδέσεις των σωλήνων όπως στο κεφάλαιο 3.4. ▶ Λυγίστε ενδεχομένως τη σωλήνωση στην επιθυμητή κατεύθυνση και αποσπάστε ένα άνοιγμα στην πλευρά της εσωτερικής μονάδας ( Σχήμα 12). ▶ Οδηγήστε τη σωλήνωση μέσα στον τοίχο και αναρτήστε την εσωτερική μονάδα στην πλάκα συναρμολόγησης ( Σχήμα 13). ▶ Ανασηκώστε το επάνω κάλυμμα και αφαιρέστε ένα από τα δύο στοιχεία φίλτρου ( Σχήμα 14). ▶ Εφαρμόστε το φίλτρο από το περιεχόμενο της συσκευασίας στο στοιχείο φίλτρου και τοποθετήστε ξανά το στοιχείο φίλτρου στη θέση του. Αν η εσωτερική μονάδα πρέπει να αφαιρεθεί από την πλάκα συναρμολόγησης: ▶ Τραβήξτε την κάτω πλευρά του καλύμματος στην περιοχή των δύο εγκοπών προς τα κάτω και τραβήξτε την εσωτερική μονάδα προς τα εμπρός ( Σχήμα 15).

3.3.2 Τοποθέτηση εξωτερικής μονάδας

▶ Τοποθετήστε το χαρτοκιβώτιο με την επάνω πλευρά προς τα επάνω. ▶ Κόψτε και αφαιρέστε τις ταινίες σύσφιξης. ▶ Τραβήξτε το χαρτοκιβώτιο προς τα επάνω και αφαιρέστε τη συσκευασία. ▶ Ανάλογα με τον τύπο της εγκατάστασης προετοιμάστε και τοποθετήστε μια επιδαπέδια ή μια επιτοίχια κονσόλα. ▶ Τοποθετήστε την εξωτερική μονάδα όρθια ή αναρτήστε την χρησιμοποιώντας για τα πόδια στήριξης αποσβεστήρες κραδασμών (είτε τους συνοδευτικούς, είτε αυτούς που παρέχονται με ευθύνη του

▶ Κατά την εγκατάσταση με επιδαπέδια ή επιτοίχια κονσόλα τοποθετήστε την παρεχόμενη γωνία εκροής με φλάντζα στεγάνωσης ( Σχήμα 16). ▶ Αφαιρέστε το κάλυμμα για τις συνδέσεις σωλήνων ( Σχ. 17). ▶ Εκτελέστε τις συνδέσεις των σωλήνων όπως στο κεφάλαιο 3.4. ▶ Τοποθετήστε ξανά το κάλυμμα για τις συνδέσεις σωλήνων. Τύπος συσκευής Ύψος εγκατάστασης [m] Ελάχιστη επιφάνεια χώρου [m

3.4 Σύνδεση των σωληνώσεων

3.4.1 Σύνδεση αγωγών ψυκτικού υγρού στην εσωτερική και την

Έξοδος ψυκτικού υγρού λόγω μη στεγανών συνδέσεων Λόγω ακατάλληλης εκτέλεσης των συνδέσεων σωληνώσεων μπορεί να εκρεύσει ψυκτικό υγρό. Δεν επιτρέπονται επαναχρησιμοποιούμενες μηχανικές συνδέσεις και φλαντζωτές συνδέσεις σε εσωτερικούς χώρους. ▶ Οι φλαντζωτές συνδέσεις πρέπει να σφίγγονται μόνο μία φορά. ▶ Μετά το λύσιμο, διαμορφώνετε πάντα εκ νέου τις φλαντζωτές συνδέσεις. Οι σωλήνες από χαλκό διατίθενται σε διαστάσεις μετρικού συστήματος και σε ίντσες, αλλά τα σπειρώματα των φλαντζωτών παξιμαδιών είναι ίδια. Οι φλαντζωτές βιδωτές συνδέσεις στην εσωτερική μονάδα και στην εξωτερική μονάδα προορίζονται για διαστάσεις σε ίντσες. ▶ Σε περίπτωση χρήσης σωλήνων χαλκού μετρικού συστήματος, αντικαταστήστε τα φλαντζωτά παξιμάδια με αυτά με την κατάλληλη διάμετρο ( Πίνακας 7). ▶ Καθορίστε τη διάμετρο και το μήκος σωλήνα ( Σελίδα 44). ▶ Κόψτε τον σωλήνα με σωληνοκόπτη ( Σχήμα 11). ▶ Λειάνετε τα άκρα των σωλήνων εσωτερικά και κτυπήστε να φύγουν τα

▶ Τοποθετήστε το παξιμάδι στον σωλήνα. ▶ Φαρδύνετε τον σωλήνα με μια καμπάνα διεύρυνσης στις διαστάσεις του Πίνακα 7. Το παξιμάδι πρέπει να ωθείται εύκολα στο άκρο αλλά όχι πιο πέρα. ▶ Συνδέστε τον σωλήνα και σφίξτε τη βιδωτή σύνδεση με τη αντίστοιχη ροπή σύσφιξης από τον Πίνακα 7. ▶ Επαναλάβετε τα παραπάνω βήματα για τον δεύτερο σωλήνα.

Μειωμένη ωφέλιμη απόδοση λόγω μεταφοράς θερμότητας μεταξύ σωληνώσεων ψυκτικού υγρού ▶ Θερμομονώστε τις σωληνώσεις ψυκτικού υγρού ξεχωριστά μεταξύ τους. ▶ Τοποθετήστε τη μόνωση των σωλήνων και σταθεροποιήστε την. Πίν. 7 Χαρακτηριστικά των συνδέσεων σωλήνων

3.4.2 Σύνδεση εκροής συμπυκνώματος στην εσωτερική μονάδα

Το δοχείο συμπυκνώματος της εσωτερικής μονάδας διαθέτει δύο συνδέσεις. Εργοστασιακά τοποθετείται εκεί ένας εύκαμπτος σωλήνας συμπυκνώματος και μια τάπα, τα οποία μπορούν να αντικατασταθούν ( Σχήμα 12). ▶ Τοποθετήστε τον εύκαμπτο σωλήνα με καθοδική κλίση.

3.4.3 Έλεγχος στεγανότητας και πλήρωση εγκατάστασης

Έλεγχος στεγανότητας Κατά τον έλεγχο στεγανότητας, τηρείτε τους εθνικούς και τους τοπικούς κανονισμούς. ▶ Αφαιρέστε τα καπάκια των τριών βαλβίδων ( Σχήμα 18, [1], [2] και [3]). ▶ Συνδέστε τη διάταξη ανοίγματος Schrader [6] και το μανόμετρο [4] στη βαλβίδα Schrader [1]. ▶ Βιδώστε τη διάταξη ανοίγματος Schrader και ανοίξτε τη βαλβίδα Schrader [1]. ▶ Αφήστε τις βαλβίδες [2] και [3] κλειστές και πληρώστε την εγκατάσταση με άζωτο, μέχρι η πίεση να βρίσκεται πάνω από τη μέγιστη πίεση λειτουργίας κατά 10 % ( Σελίδα 51). ▶ Ελέγξτε αν η πίεση είναι αμετάβλητη μετά από 10 λεπτά. ▶ Αφήστε να εκρεύσει άζωτο, μέχρι να επιτευχθεί η μέγιστη πίεση λειτουργίας. ▶ Ελέγξτε αν η πίεση είναι αμετάβλητη μετά από τουλάχιστον 1 ώρα. ▶ Αφήστε να εκρεύσει άζωτο. Πλήρωση της εγκατάστασης

Δυσλειτουργία λόγω λανθασμένου ψυκτικού υγρού Η εξωτερική μονάδα είναι πληρωμένη εργοστασιακά με το ψυκτικό υγρό R32. ▶ Αν χρειάζεται να συμπληρώσετε ψυκτικό υγρό, χρησιμοποιήστε αποκλειστικά το ίδιο ψυκτικό υγρό. Μην αναμειγνύετε διαφορετικούς τύπους ψυκτικού υγρού. ▶ Εκκενώστε την εγκατάσταση με μια αντλία κενού (

, [5]) και στεγνώστε, έως ότου επιτευχθεί πίεση περ. −1 bar (ή περ. 500 micron). ▶ Ανοίξτε την επάνω βαλβίδα [3] (πλευρά υγρού). ▶ Ελέγξτε με το μανόμετρο [4] αν η ροή πραγματοποιείται ελεύθερα. ▶ Ανοίξτε την κάτω βαλβίδα [2] (πλευρά αερίου). Το ψυκτικό διανέμεται στην εγκατάσταση. ▶ Τέλος, ελέγξτε τις αναλογίες πίεσης. ▶ Ξεβιδώστε τη διάταξη ανοίγματος Schrader [6] και κλείστε τη βαλβίδα Schrader [1]. ▶ Αφαιρέστε την αντλία κενού, το μανόμετρο και τη διάταξη ανοίγματος Schrader. ▶ Τοποθετήστε ξανά τα καπάκια των βαλβίδων. ▶ Τοποθετήστε ξανά το κάλυμμα για τις συνδέσεις σωλήνων στην εξωτερική μονάδα. Εξωτερική διάμετρος σωλήνα Ø [mm] Ροπή σύσφιξης [Nm] Διάμετρος του διευρυμένου ανοίγματος (A) [mm] Διευρυμένο άκρο σωλήνα Προσυναρμολογημένο σπείρωμα φλαντζωτού

45°± 2 90°± 4Εγκατάσταση

3.5 Ηλεκτρική σύνδεση

3.5.1 Γενικές υποδείξεις

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος θανάτου από ηλεκτροπληξία! Η επαφή με ηλεκτρικά εξαρτήματα που βρίσκονται υπό τάση ενδέχεται να προκαλέσει ηλεκτροπληξία. ▶ Πριν από τις εργασίες στα ηλεκτρικά εξαρτήματα: Διακόψτε την τροφοδοσία τάσης (ασφάλεια, αυτόματος διακόπτης ηλεκτρικού κυκλώματος) και ασφαλίστε την έναντι ακούσιας επανενεργοποίησης. ▶ Οι εργασίες στην ηλεκτρολογική εγκατάσταση πρέπει να εκτελούνται μόνο από εξουσιοδοτημένο ηλεκτρολόγο. ▶ Τηρείτε τα μέτρα προστασίας σύμφωνα με τα εθνικά πρότυπα και τους κανονισμούς. ▶ Αν υπάρχει κίνδυνος ασφαλείας στην τάση δικτύου ή σε περίπτωση βραχυκυκλώματος κατά τη διάρκεια της εγκατάστασης ενημερώστε εγγράφως τον υπεύθυνο λειτουργίας και μην εγκαταστήσετε τη συσκευή μέχρι να αντιμετωπιστεί το πρόβλημα. ▶ Πραγματοποιήστε όλες τις ηλεκτρικές συνδέσεις σύμφωνα με το ηλεκτρολογικό σχέδιο σύνδεσης. ▶ Κόψτε τη μόνωση του καλωδίου μόνο με το ειδικό εργαλείο. ▶ Μην συνδέσετε άλλον καταναλωτή στη σύνδεση παροχής ρεύματος της

▶ Προσέξτε να μην μπερδέψετε τη φάση και τον ουδέτερο αγωγό. Κάτι τέτοιο μπορεί να προκαλέσει δυσλειτουργίες. ▶ Σε σταθερή ηλεκτρική σύνδεση, εγκαταστήστε μια διάταξη προστασίας από υπέρταση και έναν διακόπτη απόζευξης, ο οποίος έχει σχεδιαστεί για απορρόφηση ισχύος ίση με 1,5 φορά τη μέγιστη δυνατή απορρόφηση ισχύος της συσκευής. ▶ Για συσκευές με σταθερή ηλεκτρική σύνδεση, όπου είναι δυνατόν να υπάρξει ρεύμα διαρροής μεγαλύτερο από 10 mA, συνιστούμε την εγκατάσταση διακόπτη προστασίας έναντι ρεύματος διαρροής (RCD) με ονομαστικό διαφορικό ρεύμα ενεργοποίησης που δεν υπερβαίνει τα 30 mA.

3.5.2 Σύνδεση εσωτερικής μονάδας

Η εσωτερική μονάδα συνδέεται με ένα 5-κλωνο καλώδιο επικοινωνίας τύπου H07RN-F στην εξωτερική μονάδα. Η διατομή αγωγού του καλωδίου επικοινωνίας πρέπει να είναι τουλάχιστον 1,5 mm

Υλικές ζημιές λόγω λανθασμένης σύνδεσης της εσωτερικής μονάδας Η εσωτερική μονάδα τροφοδοτείται με τάση μέσω της εξωτερικής μονάδας. ▶ Συνδέετε την εσωτερική μονάδα μόνο στην εξωτερική μονάδα. Για τη σύνδεση του καλωδίου επικοινωνίας: ▶ Ανασηκώστε το επάνω κάλυμμα ( Σχήμα 19). ▶ Απομακρύνετε τη βίδα και αφαιρέστε το κάλυμμα στο πεδίο σύνδεσης. ▶ Απομακρύνετε τη βίδα και αφαιρέστε το κάλυμμα [1] του ακροδέκτη σύνδεσης ( Σχήμα 20). ▶ Αποσπάστε τη δίοδο καλωδίων [3] στην πίσω πλευρά της εσωτερικής μονάδας και περάστε το καλώδιο. ▶ Ασφαλίστε το καλώδιο στο ανακουφιστικό καταπόνησης [2] και συνδέστε το στους ακροδέκτες W, 1(L), 2(N), S και . ▶ Σημειώστε τη διάταξη των κλώνων στους ακροδέκτες σύνδεσης. ▶ Στερεώστε ξανά τα καλύμματα. ▶ Οδηγήστε το καλώδιο προς την εξωτερική μονάδα.

3.5.3 Σύνδεση εξωτερικής μονάδας

Στην εξωτερική μονάδα συνδέονται ένα καλώδιο ρεύματος (3-κλωνο) και το καλώδιο επικοινωνίας με την εσωτερική μονάδα (5-κλωνο). Χρησιμοποιήστε καλώδιο τύπου H07RN-F με επαρκή διατομή αγωγού και ασφαλίστε την ηλεκτρική σύνδεση με μια ασφάλεια ( Πίνακας 8). Πίν. 8 ▶ Απομακρύνετε τη βίδα και αφαιρέστε το κάλυμμα της ηλεκτρικής σύνδεσης ( Σχήμα 21). ▶ Ασφαλίστε το καλώδιο επικοινωνίας στο ανακουφιστικό καταπόνησης και συνδέστε το στους ακροδέκτες W, 1(L), 2(N), S και (διάταξη των κλώνων στους ακροδέκτες σύνδεσης όπως στην εσωτερική μονάδα)

▶ Ασφαλίστε το καλώδιο ρεύματος στο ανακουφιστικό καταπόνησης και συνδέστε το στους ακροδέκτες L, N και . ▶ Στερεώστε ξανά το κάλυμμα.

επικοινωνίας CL5000i 26 E 13 A ≥ 1,5 mm

≥1,5mm 2Έναρξη λειτουργίας Climate 5000i – 6721824787 (2021/09)

4 Έναρξη λειτουργίας

4.1 Λίστα ελέγχου για την πρώτη θέση σε λειτουργία

4.2 Δοκιμή λειτουργίας

Μετά την ολοκλήρωση της εγκατάστασης με έλεγχο στεγανότητας και ηλεκτρική σύνδεση, μπορεί να γίνει δοκιμή του συστήματος: ▶ Αποκαταστήστε την τροφοδοσία τάσης. ▶ Ενεργοποιήστε την εσωτερική μονάδα με το τηλεχειριστήριο. ▶ Πατήστε το πλήκτρο Mode, για να ρυθμίσετε τη λειτουργία ψύξης ('). ▶ Πατήστε το πλήκτρο βέλους (/), μέχρι να ρυθμιστεί η χαμηλότερη θερμοκρασία. ▶ Δοκιμάστε τη λειτουργία ψύξης για 5 λεπτά. ▶ Πατήστε το πλήκτρο Mode, για να ρυθμίσετε τη λειτουργία θέρμανσης (%). ▶ Πατήστε το πλήκτρο βέλους (.), μέχρι να ρυθμιστεί η υψηλότερη θερμοκρασία. ▶ Δοκιμάστε τη λειτουργία θέρμανσης για 5 λεπτά. ▶ Διασφαλίστε την ελευθερία κίνησης του ελάσματος οδήγησης αέρα. Αν η θερμοκρασία χώρου είναι κάτω από 17 °C, η λειτουργία ψύξης πρέπει να ενεργοποιηθεί χειροκίνητα. Αυτή η χειροκίνητη λειτουργία προορίζεται μόνο για δοκιμές και περιπτώσεις έκτακτης ανάγκης. ▶ Υπό κανονικές συνθήκες χρησιμοποιείτε μόνο το τηλεχειριστήριο. Για να ενεργοποιήσετε τη λειτουργία ψύξης: ▶ Απενεργοποιήστε την εσωτερική μονάδα. ▶ Με ένα λεπτό αντικείμενο πιέστε δύο φορές το πλήκτρο για τη χειροκίνητη λειτουργία ψύξης ( Σχήμα23). ▶ Πατήστε το πλήκτρο Mode του τηλεχειριστηρίου για έξοδο από τη χειροκίνητα ρυθμισμένη λειτουργία ψύξης. Σε ένα σύστημα με κλιματιστικό τύπου Multi Split δεν είναι δυνατή η χειροκίνητη λειτουργία.

4.3 Παράδοση στον υπεύθυνο λειτουργίας

▶ Όταν το σύστημα έχει ρυθμιστεί, παραδώστε τις οδηγίες εγκατάστασης στον πελάτη. ▶ Εξηγήστε στον πελάτη τον χειρισμό του συστήματος βάσει των οδηγιών

▶ Συμβουλεύστε τον πελάτη να διαβάσει προσεκτικά τις οδηγίες χρήσης. 5Αποκατάσταση βλαβών

5.1 Βλάβες με ένδειξη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος θανάτου από ηλεκτροπληξία! Η επαφή με ηλεκτρικά εξαρτήματα που βρίσκονται υπό τάση ενδέχεται να προκαλέσει ηλεκτροπληξία. ▶ Πριν από τις εργασίες στα ηλεκτρικά εξαρτήματα: Διακόψτε την τροφοδοσία τάσης (ασφάλεια, αυτόματος διακόπτης ηλεκτρικού κυκλώματος) και ασφαλίστε την έναντι ακούσιας επανενεργοποίησης. Αν κατά τη διάρκεια της λειτουργίας παρουσιαστεί βλάβη, εμφανίζεται στην οθόνη ένας κωδικός βλάβης (π.χ. EH 02). Αν μια βλάβη εμφανίζεται για περισσότερα από 10 λεπτά: ▶ Διακόψτε την τροφοδοσία τάσης για σύντομο χρονικό διάστημα και ενεργoποιήστε ξανά την εσωτερική μονάδα. Όταν μια βλάβη δεν μπορεί να αντιμετωπιστεί: ▶ Επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών και αναφέρετε τον κωδικό βλάβης, καθώς και τα στοιχεία της συσκευής. 1 Εξωτερική μονάδα και εσωτερική μονάδα σωστά τοποθετημένες. 2 Οι σωλήνες είναι σωστά

  • ελεγμένοι ως προς τη στεγανότητα. 3 Έχει διαμορφωθεί και ελεγχθεί η σωστή εκροή συμπυκνώματος. 4 Η ηλεκτρική σύνδεση έχει εκτελεστεί σωστά.
  • Η παροχή ηλεκτρικού ρεύματος βρίσκεται στο κανονικό εύρος λειτουργίας
  • Ο προστατευτικός αγωγός έχει τοποθετηθεί
  • Το καλώδιο σύνδεσης έχει τοποθετηθεί σταθερά στην κλέμα διανομής 5 Όλα τα καλύμματα έχουν τοποθετηθεί και στερεωθεί. 6 Το έλασμα οδήγησης αέρα της εσωτερικής μονάδας έχει τοποθετηθεί σωστά και ο σερβομηχανισμός έχει ασφαλίσει.Αποκατάσταση βλαβών

5.2 Βλάβες χωρίς ένδειξη

Πίν. 11 Κωδικός βλάβης Πιθανή αιτία EC 07 Ταχύτητα στροφών ανεμιστήρα της εξωτερικής μονάδας εκτός φυσιολογικών ορίων EC 51 Βλάβη παραμέτρων στο EEPROM της εξωτερικής μονάδας EC 52 Βλάβη αισθητήρα θερμοκρασίας στο T3 (πηνίο συμπυκνωτή) EC 53 Βλάβη αισθητήρα θερμοκρασίας στο T4 (εξωτερική θερμοκρασία) EC 54 Βλάβη αισθητήρα θερμοκρασίας στο TP (αγωγός εκτόνωσης συμπιεστή) EC 56 Βλάβη αισθητήρα θερμοκρασίας στο T2B (έξοδος πηνίου εξατμιστή, μόνο κλιματιστικό τύπου Multi Split) EH 0A EH 00 Βλάβη παραμέτρων στο EEPROM της εσωτερικής μονάδας EH 0b Σφάλμα επικοινωνίας μεταξύ κεντρικής πλακέτας τυπωμένου κυκλώματος της εσωτερικής μονάδας και οθόνης EH 02 Βλάβη κατά την αναγνώριση του σήματος μηδενικής διέλευσης EH 03 Ταχύτητα στροφών ανεμιστήρα της εσωτερικής μονάδας εκτός φυσιολογικών ορίων EH 60 Βλάβη αισθητήρα θερμοκρασίας στο T1 (θερμοκρασία χώρου) EH 61 Βλάβη αισθητήρα θερμοκρασίας στο T2 (κέντρο πηνίου εξατμιστή) EL 0C

1) Η ανίχνευση διαρροών δεν είναι ενεργή σε σύστημα με κλιματιστικό τύπου Multi Split.

Ανεπαρκής ποσότητα ή διαρροή ψυκτικού υγρού είτε βλάβη αισθητήρα θερμοκρασίας στο T2 EL 01 Σφάλμα επικοινωνίας μεταξύ εσωτερικής και εξωτερικής μονάδας PC 00 Βλάβη στην πλακέτα IPM ή στην προστασία υπερέντασης IGBT PC 01 Προστασία υπέρτασης ή προστασία χαμηλής τάσης PC 02 Θερμική προστασία στον συμπιεστή ή προστασία υπερθέρμανσης στην πλακέτα IPM ή προστασία υπερπίεσης PC 03 Προστασία χαμηλής πίεσης PC 04 Bλάβη στην πλακέτα συμπιεστή inverter PC 08 Προστασία από υπερφόρτωση ρεύματος PC 40 Σφάλμα επικοινωνίας μεταξύ κεντρικής πλακέτας τυπωμένου κυκλώματος της εξωτερικής μονάδας και κεντρικής πλακέτας τυπωμένου κυκλώματος του μηχανισμού κίνησης συμπιεστή −− Διένεξη λειτουργιών των εσωτερικών μονάδων. Ο τρόπος λειτουργίας των εσωτερικών μονάδων πρέπει να συμφωνεί με αυτόν της εξωτερικής μονάδας. Bλάβη Πιθανή αιτία Αντιμετώπιση Η ισχύς της εσωτερικής μονάδας είναι πολύ

Ο εναλλάκτης θερμότητας της εσωτερικής ή της εξωτερικής μονάδας είναι βρόμικος. ▶ Καθαρίστε τον εναλλάκτη θερμότητας της εσωτερικής ή της εξωτερικής μονάδας. Ανεπαρκής ποσότητα ψυκτικού υγρού ▶ Ελέγξτε τους σωλήνες ως προς τη στεγανότητα., στεγανοποιήστε ενδεχ. εκ νέου. ▶ Συμπληρώστε ψυκτικό υγρό. Η εξωτερική μονάδα ή η εσωτερική μονάδα δεν λειτουργεί. Δεν υπάρχει ρεύμα ▶ Ελέγξτε την ηλεκτρική σύνδεση. ▶ Ενεργοποιήστε την εσωτερική μονάδα. Ένας διακόπτης προστασίας έναντι ρεύματος διαρροής ή μια ασφάλεια τοποθετημένη στη

ενεργοποιήθηκε. 1) Μια ασφάλεια για προστασία από υπερένταση βρίσκεται στην κεντρική πλακέτα τυπωμένου κυκλώματος. Οι προδιαγραφές αναγράφονται στην κεντρική πλακέτα τυπωμένου κυκλώματος και αναφέρονται επίσης στα τεχνικά χαρακτηριστικά στη σελίδα 51. Χρησιμοποιείτε μόνο κεραμικές ασφάλειες με αντιεκρηκτική προστασία. ▶ Ελέγξτε την ηλεκτρική σύνδεση. ▶ Ελέγξτε τον διακόπτη προστασίας έναντι ρεύματος διαρροής και την ασφάλεια. Η εσωτερική μονάδα ή η εξωτερική μονάδα ξεκινάει και σταματάει συνεχώς. Πολύ λίγο ψυκτικό υγρό στο σύστημα. ▶ Ελέγξτε τους σωλήνες ως προς τη στεγανότητα., στεγανοποιήστε ενδεχ. εκ νέου. ▶ Συμπληρώστε ψυκτικό υγρό. Πάρα πολύ ψυκτικό υγρό στο σύστημα. Αντλήστε το ψυκτικό υγρό με μία συσκευή ανάκτησης ψυκτικού υγρού. Υγρασία ή ρύποι στο κύκλωμα ψυκτικού υγρού. ▶ Εκκενώστε το κύκλωμα ψυκτικού υγρού. ▶ Πληρώστε με καινούργιο ψυκτικό υγρό. Οι διακυμάνσεις τάσης είναι πολύ υψηλές. ▶ Τοποθετήστε ρυθμιστή τάσης. Ο συμπιεστής έχει βλάβη. ▶ Αντικαταστήστε τον συμπιεστή.Προστασία του περιβάλλοντος και απόρριψη Climate 5000i – 6721824787 (2021/09)

6 Προστασία του περιβάλλοντος και απόρριψη Η προστασία του περιβάλλοντος αποτελεί θεμελιώδη αρχή του ομίλου Bosch. Η ποιότητα των προϊόντων, η αποδοτικότητα και η προστασία του περιβάλλοντος αποτελούν για εμάς στόχους ίδιας βαρύτητας. Οι νόμοι και κανονισμοί για την προστασία του περιβάλλοντος τηρούνται αυστηρά. Για να προστατεύσουμε το περιβάλλον χρησιμοποιούμε τη βέλτιστη τεχνολογία και τα καλύτερα υλικά, λαμβάνοντας πάντα υπόψη μας τους παράγοντες για την καλύτερη αποδοτικότητα.

Για τη συσκευασία συμμετέχουμε στα εγχώρια συστήματα ανακύκλωσης που αποτελούν εγγύηση για βέλτιστη ανακύκλωση. Όλα τα υλικά συσκευασίας είναι φιλικά προς το περιβάλλον και ανακυκλώσιμα. Παλαιά συσκευή Οι χρησιμοποιημένες συσκευές περιέχουν αξιοποιήσιμα υλικά, τα οποία μπορούν να επαναχρησιμοποιηθούν. Οι διατάξεις της συσκευής μπορούν εύκολα να διαχωριστούν και τα πλαστικά μέρη φέρουν σήμανση. Τα πλαστικά μέρη φέρουν σήμανση. Έτσι μπορούν να ταξινομηθούν σε κατηγορίες τα διάφορα τμήματα και να διατεθούν για ανακύκλωση ή απόρριψη. Παλαιές ηλεκτρικές και ηλεκτρονικές συσκευές Το σύμβολο αυτό σημαίνει ότι το προϊόν δεν επιτρέπεται να απορριφθεί μαζί με άλλα απορρίμματα, αλλά πρέπει να διατίθεται για διαχείριση, συλλογή, επαναχρησιμοποίηση και απόρριψη στα ειδικά σημεία συλλογής απορριμμάτων. Το σύμβολο ισχύει για χώρες όπου υπάρχουν προδιαγραφές για άχρηστα ηλεκτρονικά υλικά, π.χ. "Ευρωπαϊκή Οδηγία 2012/19/EΚ σχετικά με τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ΑΗΗΕ)". Οι προδιαγραφές αυτές ορίζουν τους όρους-πλαίσιο που ισχύουν για την επιστροφή και ανακύκλωση των αποβλήτων ηλεκτρονικού εξοπλισμού σε κάθε χώρα ξεχωριστά. Δεδομένου ότι οι ηλεκτρονικές συσκευές ενδέχεται να περιέχουν επικίνδυνα υλικά, πρέπει να ανακυκλώνονται υπεύθυνα, έτσι ώστε να ελαχιστοποιούνται πιθανές ζημιές στο περιβάλλον και κίνδυνοι για την ανθρώπινη υγεία. Επιπλέον, η ανακύκλωση ηλεκτρονικών αποβλήτων συνδράμει στην προστασία των φυσικών πόρων. Για περισσότερες πληροφορίες σχετικά με την οικολογική απόρριψη ηλεκτρικών και ηλεκτρονικών αποβλήτων απευθυνθείτε στις κατά τόπο αρμόδιες αρχές, στις εταιρείες διαχείρισης αποβλήτων της περιοχής σας ή στον εμπορικό αντιπρόσωπο, από τον οποίο αγοράσατε το προϊόν. Περισσότερες πληροφορίες θα βρείτε εδώ: www.weee.bosch-thermotechnology.com/ Ψυκτικό υγρό R32 Η συσκευή περιέχει φθοριούχο αέριο θερμοκηπίου R32 (δυναμικό υπερθέρμανσης του πλανήτη 675

είναι ελάχιστα εύφλεκτο και χαμηλής τοξικότητας (A2L ή A2). Η περιεχόμενη ποσότητα αναγράφεται στην πινακίδα τεχνικών χαρακτηριστικών. Τα ψυκτικά υγρά αποτελούν κίνδυνο για το περιβάλλον και πρέπει να συλλέγονται και να απορρίπτονται ξεχωριστά. 7 Ειδοποίηση σχετικά με την προστασία δεδομένων προσωπικού χαρακτήρα Η εταιρεία Robert Bosch A.E., ΕΡΧΕΙΑΣ 37, Τ.Κ. 19400 ΚΟΡΩΠΙ, Ελλάδα, υποβάλλει σε επεξεργασία τις πληροφορίες προϊόντος και εγκατάστασης, τα τεχνικά δεδομένα και δεδομένα σύνδεσης, τα δεδομένα επικοινωνίας, τα δεδομένα καταχώρισης προϊόντος και του ιστορικού πελατών με σκοπό την παροχή των λειτουργιών του προϊόντος [άρθρο 6 (1) στοιχείο 1 (β) ΓΚΠΔ], για την εκπλήρωση της υποχρέωσης μας να επιτηρούμε το προϊόν και για σκοπούς ασφάλειας του προϊόντος [αρ. 6 (1) στοιχείο 1 (στ) ΓΚΠΔ], τη διαφύλαξη των δικαιωμάτων της εταιρείας μας σε σχέση με τις ερωτήσεις που αφορούν την εγγύηση και την καταχώριση του προϊόντος [άρθρο 6 (1) στοιχείο1 (στ) ΓΚΠΔ] και την ανάλυση των δεδομένων διανομής των προϊόντων μας καθώς και την παροχή εξατομικευμένων πληροφοριών και προσφορών που σχετίζονται με το προϊόν [άρθρο 6 (1) στοιχείο 1 (στ) ΓΚΠΔ]. Αναφορικά με την παροχή υπηρεσιών, όπως είναι οι υπηρεσίες πωλήσεων και μάρκετινγκ, η διαχείριση συμβάσεων, ο διακανονισμός πληρωμών, ο προγραμματισμός, η φιλοξενία δεδομένων και οι υπηρεσίες ανοικτής τηλεφωνικής γραμμής, μπορούμε να τις αναθέτουμε και να μεταβιβάζουμε δεδομένα σε εξωτερικούς παρόχους υπηρεσιών ή/και θυγατρικές επιχειρήσεις της Bosch. Σε ορισμένες περιπτώσεις, μόνο εφόσον διασφαλίζεται η προσήκουσα προστασία δεδομένων, τα προσωπικά δεδομένα ενδέχεται να μεταβιβάζονται σε αποδέκτες με έδρα εκτός του Ευρωπαϊκού Οικονομικού Χώρου. Περισσότερες πληροφορίες παρέχονται κατόπιν σχετικού αιτήματος. Μπορείτε να επικοινωνήσετε με τον υπεύθυνο προστασίας δεδομένων της εταιρείας μας στην εξής διεύθυνση: Data Protection Officer, Information Security and Privacy (C/ ISP), Robert Bosch GmbH, Postfach 30 02 20, 70442 Stuttgart,

Διατηρείτε ανά πάσα στιγμή το δικαίωμα να αντιταχθείτε στην εκ μέρους μας επεξεργασία των προσωπικών σας δεδομένων, με βάση το άρθρο 6 (1) στοιχείο 1 (στ) ΓΚΠΔ, για λόγους που αφορούν την ειδική κατάστασή σας ή εφόσον τα προσωπικά σας δεδομένα υποβάλλονται σε επεξεργασία για άμεσους εμπορικούς σκοπούς. Για την άσκηση των δικαιωμάτων σας επικοινωνήστε μαζί μας στη διεύθυνση DPO@bosch.com. Για περισσότερες πληροφορίες ακολουθήσετε τον κωδικό QR.

1) βάσει του παραρτήματος I του Κανονισμού (ΕΕ) αρ. 517/2014 του Ευρωπαϊκού

Κοινοβουλίου και του Συμβουλίου της 16ης Απριλίου 2014.Τεχνικά χαρακτηριστικά

Climate 5000i – 6721824787 (2021/09) 8 Τεχνικά χαρακτηριστικά Πίν. 12 Εσωτερική μονάδα CL5000iU W 26 E CL5000iU W 35 E Εξωτερική μονάδα CL5000i 26 E CL5000i 35 E

Ονομαστική ισχύς kW kBTU/h 2,6

Απορρόφηση ισχύος σε ονομαστική ισχύ W 659 1004 Ισχύς (ελάχ. - μέγ.) kW 1,0-3,2 1,4-4,3 Απορρόφηση ισχύος (ελάχ. - μέγ.) W 80-1100 120-1650 Ψυκτικό φορτίο (Pdesignc) kW 2,6 3,3 Ενεργειακή απόδοση (SEER) – 8,5 8,5 Τάξη ενεργειακής απόδοσης – A+++ A+++ Θέρμανση – γενικά Ονομαστική ισχύς kW kBTU/h 2,9

Απορρόφηση ισχύος σε ονομαστική ισχύ W 674 969 Ισχύς (ελάχ. - μέγ.) kW 0,8-3,4 1,1-4,4 Απορρόφηση ισχύος (ελάχ. - μέγ.) W 70-990 110-1480 Θέρμανση – ψυχρότερο κλίμα Θερμικό φορτίο (Pdesignh) kW 3,1 3,8 Βαθμός εποχιακής ενεργειακής απόδοσης (SCOP) κατά τη θέρμανση – 3,4 3,4 Τάξη ενεργειακής απόδοσης – A A Θέρμανση – μέσο κλίμα Θερμικό φορτίο (Pdesignh) kW 2,6 2,6 Βαθμός εποχιακής ενεργειακής απόδοσης (SCOP) κατά τη θέρμανση – 4,2 4,3 Τάξη ενεργειακής απόδοσης – A+ A+ Θέρμανση – θερμότερο κλίμα Θερμικό φορτίο (Pdesignh) kW 2,5 2,6 Βαθμός εποχιακής ενεργειακής απόδοσης (SCOP) κατά τη θέρμανση – 5,4 5,8 Τάξη ενεργειακής απόδοσης – A+++ A+++

Τροφοδοσία τάσης V / Hz 220-240 / 50 220-240 / 50 Μέγ. απορρόφηση ισχύος W 2150 2150 Μέγ. απορρόφηση ρεύματος A 10 10 Ψυκτικό υγρό – R32 R32 Ποσότητα πλήρωσης ψυκτικού μέσου g 620 620 Ονομαστική πίεση MPa 4,3/1,7 4,3/1,7 Εσωτερική μονάδα Κεραμική ασφάλεια με αντιεκρηκτική προστασία στην κεντρική πλακέτα τυπωμένου

– T 3,15 A/250 V T 3,15 A/250 V Ογκομετρική παροχή (υψηλή/μεσαία/χαμηλή) m

  • /h 510/360/300 520/370/310 Στάθμη ηχητικής πίεσης (υψηλή/μέση/χαμηλή/Μείωση θορύβου) db(A) 37/32/22/21 37/32/22/21 Στάθμη ηχητικής ισχύος db(A) 56 60 Επιτρεπόμενη θερμοκρασία περιβάλλοντος (ψύξη/θέρμανση) °C 16 p. 32
  • /0 p. 30
  • 16 p. 32
  • /0 Καθαρό βάρος kg 8,7 8,7 Εξωτερική μονάδα Κεραμική ασφάλεια με αντιεκρηκτική προστασία στην κεντρική πλακέτα τυπωμένου p. 30

– T 20 A/250 V T 20 A/250 V Ογκομετρική παροχή m

  • /h 2150 2200 Στάθμη ηχητικής πίεσης db(A) 55,5 55,0 Στάθμη ηχητικής ισχύος db(A) 60 64 Επιτρεπόμενη θερμοκρασία περιβάλλοντος (ψύξη/θέρμανση) °C –15 p. 50
  • /–15 p. 24
  • –15 p. 50
  • /–15 Καθαρό βάρος kg 26,2 26,4Table of contents Climate 5000i – 6721824787 (2021/09) p. 24
