ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Climate Class 8000i BOSCH

Πίνακας περιεχομένων 1 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας

1.1 Επεξήγηση συμβόλων

Προειδοποιητικές υποδείξεις Στις προειδοποιητικές υποδείξεις, λέξεις κλειδιά υποδεικνύουν το είδος και τη σοβαρότητα των συνεπειών που επιφέρει η μη τήρηση των μέτρων για την αποφυγή του κινδύνου. Οι παρακάτω λέξεις κλειδιά έχουν οριστεί και μπορεί να χρησιμοποιούνται στο παρόν έγγραφο:

ΚΙΝΔΥΝΟΣ σημαίνει, ότι θα προκληθούν σοβαροί έως θανατηφόροι τραυματισμοί. ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΠΡΟΕΙΔΟΠΟΙΗΣΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης σοβαρών έως θανατηφόρων τραυματισμών.

ΠΡΟΣΟΧΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης ελαφρών ή μέτριας σοβαρότητας τραυματισμών.

ΕΙΔΟΠΟΙΗΣΗ σημαίνει ότι υπάρχει κίνδυνος πρόκλησης υλικών ζημιών. Σημαντικές πληροφορίες Σημαντικές πληροφορίες που δεν αφορούν κινδύνους για άτομα ή αντικείμενα επισημαίνονται με το εμφανιζόμενο σύμβολο πληροφοριών. Πίν. 1 1 Επεξήγηση συμβόλων και υποδείξεις ασφαλείας. . . . . . . . . . 22

1.1 Επεξήγηση συμβόλων. . . . . . . . . . . . . . . . . . . . . . . . . . . 22

1.2 Γενικές υποδείξεις ασφαλείας. . . . . . . . . . . . . . . . . . . . . 23

1.3 Ειδοποιήσεις σχετικά με τις παρούσες οδηγίες. . . . . . . . 23

2 Στοιχεία για το προϊόν . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

2.1 Δήλωση συμμόρφωσης. . . . . . . . . . . . . . . . . . . . . . . . . . 24

2.2 Απλοποιημένη δήλωση συμμόρφωσης ΕΕ για

ασύρματες εγκαταστάσεις. . . . . . . . . . . . . . . . . . . . . . . . 24

2.3 Περιεχόμενο συσκευασίας . . . . . . . . . . . . . . . . . . . . . . . 24

2.4 Διαστάσεις και ελάχιστες αποστάσεις . . . . . . . . . . . . . . . 24

2.4.1 Εσωτερική μονάδα και εξωτερική μονάδα . . . . . . . . . . . 24

2.4.2 Αγωγοί ψυκτικού υγρού . . . . . . . . . . . . . . . . . . . . . . . . . 24

3 Εγκατάσταση . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

3.1 Πριν από την εγκατάσταση . . . . . . . . . . . . . . . . . . . . . . . 25

3.2 Απαιτήσεις για τον χώρο τοποθέτησης . . . . . . . . . . . . . . 25

3.3 Τοποθέτηση συσκευής . . . . . . . . . . . . . . . . . . . . . . . . . . 25

3.3.1 Τοποθέτηση εσωτερικής μονάδας . . . . . . . . . . . . . . . . . 25

3.3.2 Τοποθέτηση εξωτερικής μονάδας. . . . . . . . . . . . . . . . . . 26

3.4 Σύνδεση των σωληνώσεων . . . . . . . . . . . . . . . . . . . . . . . 26

3.4.1 Σύνδεση αγωγών ψυκτικού υγρού στην εσωτερική

και την εξωτερική μονάδα. . . . . . . . . . . . . . . . . . . . . . . . 26

3.4.2 Σύνδεση εκροής συμπυκνώματος στην εσωτερική

μονάδα . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

3.4.3 Έλεγχος στεγανότητας και πλήρωση εγκατάστασης . . . . 26

3.5 Ηλεκτρική σύνδεση. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

3.5.1 Γενικές υποδείξεις. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

3.5.2 Σύνδεση εσωτερικής μονάδας . . . . . . . . . . . . . . . . . . . . 27

3.5.3 Σύνδεση εξωτερικής μονάδας. . . . . . . . . . . . . . . . . . . . . 27

4 Έναρξη λειτουργίας . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

4.1 Λίστα ελέγχου για την πρώτη θέση σε λειτουργία . . . . . . 28

4.2 Δοκιμή λειτουργίας . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

4.3 Παράδοση στον υπεύθυνο λειτουργίας. . . . . . . . . . . . . . 28

5 Αποκατάσταση βλαβών . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

5.1 Βλάβες με ένδειξη . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

5.2 Βλάβες χωρίς ένδειξη . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

6 Προστασία του περιβάλλοντος και απόρριψη. . . . . . . . . . . . . 30 7 Ειδοποίηση σχετικά με την προστασία δεδομένων προσωπικού χαρακτήρα. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30 8 Τεχνικά χαρακτηριστικά. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31 Σύμβολο Σημασία Προειδοποίηση για εύφλεκτες ουσίες: Το ψυκτικό μέσο R32 σε αυτό το προϊόν είναι ένα ελάχιστα εύφλεκτο και χαμηλής τοξικότητας αέριο (A2L ή A2). Η συντήρηση πρέπει να εκτελείται από καταρτισμένο άτομο, που θα τηρεί τις υποδείξεις των οδηγιών συντήρησης. Κατά τη λειτουργία τηρείτε τις υποδείξεις των οδηγιών

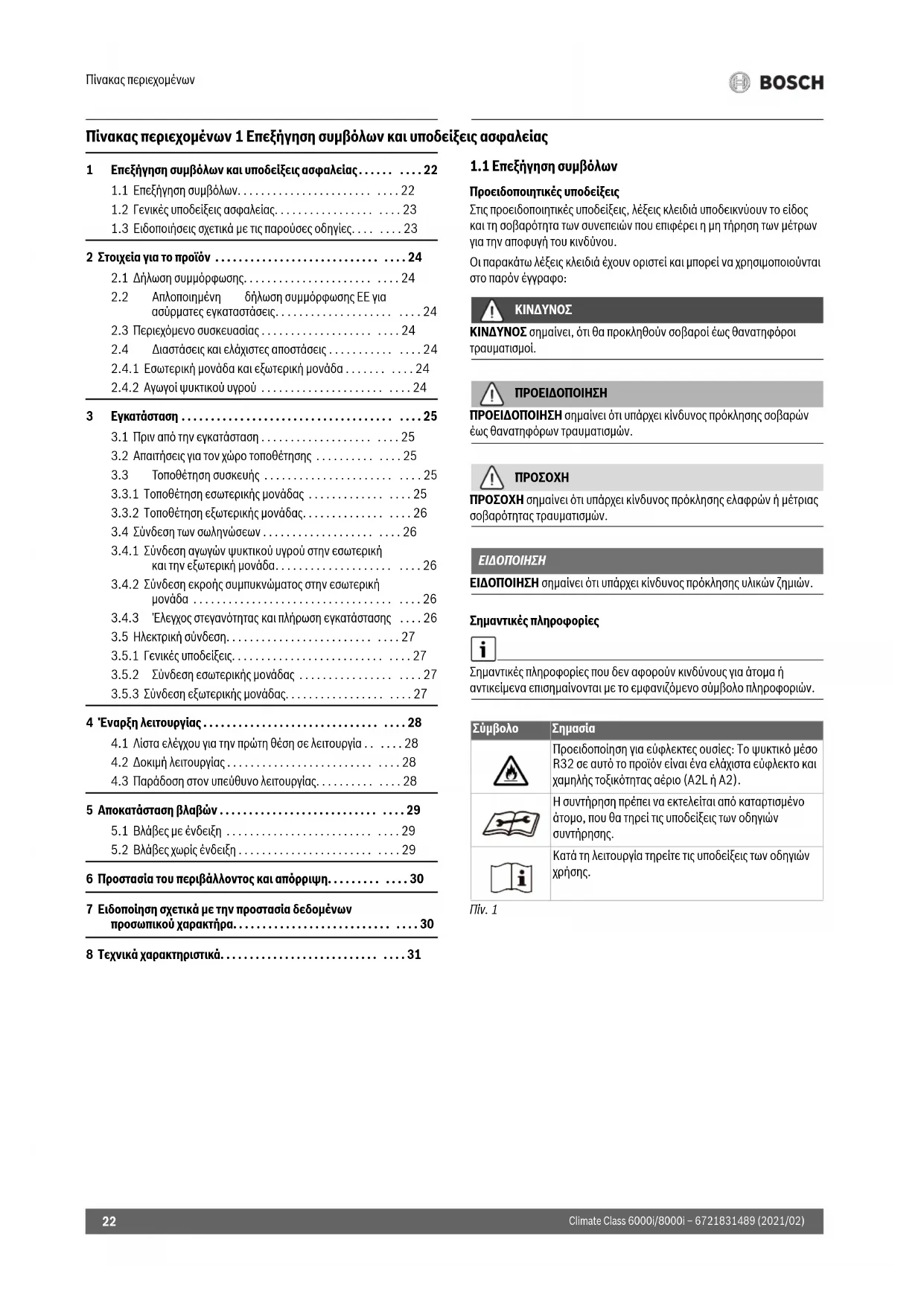

OBJ_DCL-6721831489-001.fm Page 22 Wednesday, April 21, 2021 2:52 PMΕπεξήγηση συμβόλων και υποδείξεις ασφαλείας

1.2 Γενικές υποδείξεις ασφαλείας

H Υποδείξεις για την ομάδα ενδιαφέροντος Οι παρούσες οδηγίες εγκατάστασης απευθύνονται σε εξειδικευμένους τεχνικούς συστημάτων ψύξης και κλιματισμού, καθώς και ηλεκτρολογικών εγκαταστάσεων. Οι οδηγίες που υπάρχουν σε όλα τα σχετιζόμενα με την εγκατάσταση εγχειρίδια πρέπει να τηρούνται. Η μη τήρηση μπορεί να οδηγήσει σε υλικές ζημιές και τραυματισμούς ή ακόμα και να θέσει σε κίνδυνο τη ζωή ατόμων. ▶ Διαβάστε τις οδηγίες εγκατάστασης όλων των τμημάτων εξοπλισμού πριν από την εγκατάσταση. ▶ Τηρείτε τις υποδείξεις ασφαλείας και προειδοποίησης. ▶ Τηρείτε τις εθνικές και τοπικές προδιαγραφές, τους τεχνικούς κανόνες και τις οδηγίες. ▶ Οι εργασίες που εκτελούνται πρέπει να καταγράφονται. H Προβλεπόμενη χρήση Η εσωτερική μονάδα προορίζεται για εγκατάσταση στο εσωτερικό του κτηρίου με σύνδεση σε μια εξωτερική μονάδα και επιπλέον εξαρτήματα συστήματος, π.χ. στοιχεία ρύθμισης. Η εξωτερική μονάδα προορίζεται για εγκατάσταση στο εξωτερικό του κτηρίου με σύνδεση σε μία ή περισσότερες εσωτερικές μονάδες και επιπλέον εξαρτήματα συστήματος, π.χ. στοιχεία ρύθμισης. Κάθε άλλη χρήση θεωρείται μη προδιαγραφόμενη. Η εταιρεία δεν φέρει καμία ευθύνη για μη προβλεπόμενη χρήση και τυχόν ζημιές που θα προκληθούν από τέτοια χρήση. Για την εγκατάσταση σε ορισμένους χώρους (υπόγεια γκαράζ, λεβητοστάσια, μπαλκόνια ή οποιουσδήποτε ημιυπαίθριους χώρους): ▶ Λάβετε αρχικά υπόψη σας τις απαιτήσεις του χώρου εγκατάστασης, όπως αυτές ορίζονται στο τεχνικό εγχειρίδιο. H Γενικοί κίνδυνοι από το ψυκτικό υγρό ▶ H συσκευή αυτή έχει πληρωθεί με το ψυκτικό υγρό R32. Το ψυκτικό αέριο μπορεί να σχηματίσει τοξικά αέρια σε περίπτωση επαφής με φωτιά. ▶ Αν κατά τη διάρκεια της εγκατάστασης εξέλθει ψυκτικό υγρό, αερίστε καλά τον χώρο. ▶ Μετά την εγκατάσταση,πυκνότητα ελέγξτε τη στεγανότητα του συστήματος. ▶ Μην αφήνετε άλλες ουσίες εκτός του καθορισμένου ψυκτικού υγρού (R32) να εισέλθουν στο κύκλωμα ψυκτικού υγρού. H Ασφάλεια ηλεκτρικών συσκευών για οικιακή και άλλες παρόμοιες χρήσεις Για την αποφυγή κινδύνων από ηλεκτρικές συσκευές ισχύουν σύμφωνα με το πρότυπο EN 60335-1 οι παρακάτω προδιαγραφές: «Η χρήση αυτής της συσκευής από παιδιά άνω των 8 ετών καθώς και από άτομα με μειωμένες φυσικές, αισθητηριακές και νοητικές δεξιότητες ή ελλιπή εμπειρία και γνώση επιτρέπεται, εφόσον βρίσκονται κάτω από επιτήρηση ή έχουν ενημερωθεί για την ασφαλή χρήση της συσκευής και έχουν κατανοήσει τους κινδύνους που απορρέουν από τη χρήση της. Τα παιδιά δεν επιτρέπεται να χρησιμοποιούν τη συσκευή ως παιχνίδι. Ο καθαρισμός και η συντήρηση εκ μέρους του χρήστη δεν επιτρέπεται να εκτελούνται από παιδιά χωρίς επιτήρηση.» «Αν υπάρχει βλάβη στη γραμμή ηλεκτρικής τροφοδοσίας θα πρέπει να αντικατασταθεί από τον κατασκευαστή ή το σχετικό τμήμα εξυπηρέτησης πελατών ή από άτομο με κατάλληλη κατάρτιση, προκειμένου να αποφευχθούν οι κίνδυνοι.» H Παράδοση στον υπεύθυνο λειτουργίας Κατά την παράδοση ενημερώστε τον υπεύθυνο λειτουργίας σχετικά με τον χειρισμό και τις συνθήκες λειτουργίας του συστήματος κλιματισμού. ▶ Εξηγήστε τον χειρισμό, τονίζοντας ιδιαίτερα τα σημεία που σχετίζονται με την ασφάλεια. ▶ Επισημάνετε ιδιαιτέρως τα εξής σημεία: – Η μετατροπή ή επισκευή πρέπει να ανατίθεται αποκλειστικά σε εξουσιοδοτημένο συνεργάτη. – Για την ασφαλή και φιλική προς το περιβάλλον λειτουργία απαιτείται τουλάχιστον ετήσια επιθεώρηση, καθώς και καθαρισμός και συντήρηση ανάλογα με τις ανάγκες. ▶ Επισημάνετε τις πιθανές επιπτώσεις (τραυματισμοί έως και κίνδυνος θανάτου ή υλικές ζημιές) μιας ελλιπούς ή ακατάλληλης εκτέλεσης επιθεώρησης, καθαρισμού και συντήρησης. ▶ Παραδώστε τις οδηγίες εγκατάστασης και χρήσης στον υπεύθυνο λειτουργίας και υποδείξτε του να τις

1.3 Ειδοποιήσεις σχετικά με τις παρούσες οδηγίες

Οι εικόνες βρίσκονται όλες μαζί στο τέλος του παρόντος εγχειριδίου. Το κείμενο περιλαμβάνει παραπομπές σε αυτές τις εικόνες. Ανάλογα με το μοντέλο, τα προϊόντα μπορεί να διαφέρουν από την απεικόνιση του παρόντος εγχειριδίου. OBJ_DCL-6721831489-001.fm Page 23 Wednesday, April 21, 2021 2:52 PMΣτοιχεία για το προϊόν Climate Class 6000i/8000i – 6721831489 (2021/02)

2 Στοιχεία για το προϊόν

2.1 Δήλωση συμμόρφωσης

Το προϊόν αυτό συμμορφώνεται όσον αφορά στην κατασκευή και στη λειτουργία του με τις ευρωπαϊκές και εθνικές προδιαγραφές. Με τη σήμανση CE δηλώνεται η συμμόρφωση του προϊόντος με όλη την εφαρμόσιμη νομοθεσία ΕΕ, η οποία προβλέπει την εφαρμογή αυτής της σήμανσης. Το πλήρες κείμενο της δήλωσης συμμόρφωσης διατίθεται στο διαδίκτυο: www.bosch-climate.gr.

2.2 Απλοποιημένη δήλωση συμμόρφωσης ΕΕ για

ασύρματες εγκαταστάσεις Με το παρόν δηλώνει η Bosch Thermotechnik GmbH, ότι το προϊόν Climate Class 6000i/8000i που περιγράφεται στις παρούσες οδηγίες ανταποκρίνεται στην ασύρματη τεχνολογία της οδηγίας 2014/53/EΕ. Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ διατίθεται στο διαδίκτυο: www.bosch-climate.gr.

2.3 Περιεχόμενο συσκευασίας

Υπόμνημα για το Σχήμα 1: [1] Εξωτερική μονάδα (πληρωμένη με ψυκτικό υγρό) [2] Εσωτερική μονάδα (πληρωμένη με άζωτο) [3] Πλάκα σύνδεσης συναρμολόγησης [4] Ανοξείδωτη λαμαρίνα (μόνο για χρωματιστούς τύπους προϊόντος CLC8001i... T/S/R)

[5] Προστατευτικό κάλυμμα ακροδεκτών με βίδα [6] Τηλεχειριστήριο με μπαταρίες [7] Έγγραφα για την τεκμηρίωση του προϊόντος [8] Υλικό στερέωσης (7 μακριές βίδες, 1 ειδική βίδα για στερέωση του τηλεχειριστηρίου και 8 ούπα) [9] Έλασμα (για τη στερέωση των καλωδίων στον σφιγκτήρα καλωδίων) [10] Ενδιάμεση σύνδεση εκροής και λεκάνη εκροής (μόνο για τους τύπους προϊόντος CLC8001i...) [11] Σύνδεση εκροής (μόνο για τους τύπους προϊόντος CLC6001i...)

2.4 Διαστάσεις και ελάχιστες αποστάσεις

2.4.1 Εσωτερική μονάδα και εξωτερική μονάδα

Σχ. 2 [1] Ούπα (περιεχόμενο συσκευασίας) [2] Ειδική βίδα (περιεχόμενο συσκευασίας) A Τύπος προϊόντος CLC8001i... B Τύπος προϊόντος CLC6001i...

2.4.2 Αγωγοί ψυκτικού υγρού

Υπόμνημα για το Σχήμα 3: [1] Σωλήνας αερίου [2] Σωλήνας υγρού [3] Καμπύλη σε σχήμα σιφονιού ως διαχωριστής λαδιού Αν η εξωτερική μονάδα τοποθετηθεί ψηλότερα από την εσωτερική μονάδα, τοποθετήστε στην πλευρά αερίου μετά από το πολύ 6 m μια καμπύλη σε σχήμα σιφονιού και κάθε 6 m μια ακόμη καμπύλη σε σχήμα σιφονιού ( Σχήμα 3, [1]). ▶ Τηρείτε το μέγιστο μήκος σωλήνα και τη μέγιστη διαφορά ύψους ανάμεσα στην εσωτερική μονάδα και την εξωτερική μονάδα. Πίν. 2 Μήκος σωλήνα και διαφορά ύψους Πίν. 3 Διάμετρος σωλήνα ανάλογα με τον τύπο συσκευής Πίν. 4 Εναλλακτική διάμετρος σωλήνα Πίν. 5

1) Στερέωση των ανοξείδωτων λαμαρινών Σχ. 10

1) Πλευρά αερίου ή πλευρά υγρού

2) Μετρημένη μεταξύ των κάτω ακμών.

≤15 ≤10 Διάμετρος σωλήνα Τύπος συσκευής Πλευρά υγρού [mm] Πλευρά αερίου [mm] Όλοι οι τύποι

6,35 (1/4") 9,53 (3/8") Διάμετρος σωλήνα [mm] Εναλλακτική διάμετρος σωλήνα [mm] 6,35 (1/4") 6 9,53 (3/8") 10 Προδιαγραφές των σωλήνων Ελάχ. μήκος σωλήνωσης 3 m Επιπλέον ψυκτικό υγρό για μήκος σωλήνωσης μεγαλύτερο από 7,5 m (πλευρά υγρού) CLC6001i...: 15 g/m CLC8001i...: 0 g/m

1) Προ-πλήρωση για μέγιστο μήκος σωλήνα 15 m.

Πάχος σωλήνα για διάμετρο σωλήνα από 6,35 mm έως 12,7 mm ≥0,8mm Πάχος θερμομόνωσης ≥ 6 mm Υλικό θερμομόνωσης Αφρώδες πολυαιθυλένιο OBJ_DCL-6721831489-001.fm Page 24 Wednesday, April 21, 2021 2:52 PMΕγκατάσταση

3.1 Πριν από την εγκατάσταση

Κίνδυνος τραυματισμού από αιχμηρές ακμές! ▶ Κατά την εγκατάσταση φοράτε προστατευτικά γάντια.

Κίνδυνος εγκαύματος! Οι σωληνώσεις θερμαίνονται πολύ κατά τη διάρκεια της λειτουργίας. ▶ Βεβαιωθείτε ότι οι σωληνώσεις έχουν κρυώσει πριν τις αγγίξετε. ▶ Ελέγξτε το περιεχόμενο της συσκευασίας για τυχόν φθορές. ▶ Ελέγξτε αν κατά το άνοιγμα των σωλήνων της εσωτερικής μονάδας ακούγεται ένα σφύριγμα λόγω υποπίεσης.

3.2 Απαιτήσεις για τον χώρο τοποθέτησης

▶ Τηρείτε τις ελάχιστες αποστάσεις ( Σχ. 4). Εσωτερική μονάδα ▶ Μην εγκαταστήσετε την εσωτερική μονάδα σε χώρο, στον οποίο λειτουργούν ανοιχτές πηγές ανάφλεξης (π.χ. γυμνές φλόγες, συσκευή αερίου που βρίσκεται σε λειτουργία ή ηλεκτρική θέρμανση που βρίσκεται σε λειτουργία). ▶ Η συσκευή μπορεί να εγκατασταθεί σε χώρο με εμβαδόν 4 m

το ύψος τοποθέτησης είναι τουλάχιστον 2,5 m. Για μικρότερο ύψος τοποθέτησης το εμβαδόν πρέπει να είναι αντίστοιχα μεγαλύτερο. ▶ Ο χώρος εγκατάστασης δεν πρέπει να βρίσκεται σε υψόμετρο άνω των 2000 m από την επιφάνεια της θάλασσας. ▶ Διατηρείτε την είσοδο και την έξοδο αέρα ελεύθερες από τυχόν εμπόδια, ώστε ο αέρας να μπορεί να κυκλοφορεί ανεμπόδιστα. Διαφορετικά μπορεί να προκύψει απώλεια ισχύος και υψηλότερη στάθμη ηχητικής πίεσης. ▶ Διατηρείτε τηλεοράσεις, ραδιόφωνα και παρόμοιες συσκευές τουλάχιστον 1 m μακριά από τη συσκευή και το τηλεχειριστήριο. ▶ Για την τοποθέτηση της εσωτερικής μονάδας επιλέξτε έναν τοίχο, που απορροφά τους κραδασμούς. Εξωτερική μονάδα ▶ Μην αφήνετε την εξωτερική μονάδα να εκτίθεται σε ατμό λαδιού μηχανής, θερμούς ατμούς πηγών, αέριο θείου κ.λπ. ▶ Μην εγκαταστήσετε την εξωτερική μονάδα απευθείας δίπλα στο νερό ή εκτεθειμένη σε θαλασσινό αέρα. ▶ Η εξωτερική μονάδα πρέπει να είναι πάντα καθαρή από χιόνι. ▶ Τα απάερια ή οι θόρυβοι λειτουργίας δεν πρέπει να ενοχλούν. ▶ Ο αέρας πρέπει να κυκλοφορεί καλά γύρω από την εξωτερική μονάδα, χωρίς όμως η συσκευή να είναι εκτεθειμένη σε ισχυρό άνεμο. ▶ Το συμπύκνωμα που δημιουργείται κατά τη λειτουργία πρέπει να μπορεί να εκρεύσει χωρίς προβλήματα. Αν χρειάζεται, τοποθετήστε έναν εύκαμπτο σωλήνα εκροής. Σε ψυχρές περιοχές δεν συνιστάται η τοποθέτηση σωλήνα εκροής, γιατί μπορεί να παγώσει ▶ Τοποθετήστε την εξωτερική μονάδα σε σταθερό υπόβαθρο.

3.3 Τοποθέτηση συσκευής

Υλικές ζημιές λόγω ακατάλληλης τοποθέτησης! Η ακατάλληλη τοποθέτηση μπορεί να έχεις ως συνέπεια την πτώση της συσκευής από τον τοίχο. ▶ Τοποθετήστε τη συσκευή μόνο σε σταθερό και επίπεδο τοίχο. Ο τοίχος θα πρέπει να μπορεί να αντέξει το βάρος της συσκευής. ▶ Χρησιμοποιείτε μόνο βίδες και ούπα που ενδείκνυνται για το βάρος της

3.3.1 Τοποθέτηση εσωτερικής μονάδας

▶ Ανοίξτε το χαρτοκιβώτιο και βγάλτε την εσωτερική μονάδα. ▶ Τοποθετήστε την εσωτερική μονάδα μαζί με τα φελιζόλ της συσκευασίας με τη μπροστινή πλευρά προς τα κάτω. ▶ Αφαιρέστε την πλάκα συναρμολόγησης από την πίσω πλευρά της εσωτερικής μονάδας. ▶ Καθορίστε τον χώρο τοποθέτησης τηρώντας τις ελάχιστες αποστάσεις ( Σχήμα 2). ▶ Στερεώστε την πλάκα συναρμολόγησης με μια βίδα και ένα ούπα, περνώντας τα από την κεντρική οπή, στον τοίχο και ευθυγραμμίστε οριζόντια ( Σχ. 4). ▶ Στερεώστε την πλάκα συναρμολόγησης με τις υπόλοιπες έξι βίδες και ούπα, ώστε η πλάκα συναρμολόγησης να στηρίζεται σε επίπεδη θέση επάνω στον τοίχο. ▶ Ανοίξτε την οπή τοίχου για τη σωλήνωση (συνιστώμενη θέση της οπής τοίχου πίσω από την εσωτερική μονάδα Σχήμα 5). Τα σημάδια [1] σάς βοηθούν να ορίσετε τη θέση της οπής. ▶ Αλλάξτε ενδεχομένως τη θέση της εκροής συμπυκνώματος ( Σχήμα 6). Οι βιδωτές συνδέσεις σωλήνων στην εσωτερική μονάδα βρίσκονται στις περισσότερες περιπτώσεις πίσω από την εσωτερική μονάδα. Συνιστούμε να επιμηκύνετε τους σωλήνες ήδη πριν από την ανάρτηση της εσωτερικής

▶ Εκτελέστε τις συνδέσεις των σωλήνων όπως στο κεφάλαιο 3.4. ▶ Αν χρειάζεται, λυγίστε τη σωλήνωση προς την επιθυμητή κατεύθυνση και δημιουργήστε ένα άνοιγμα κόβοντας ένα κομμάτι στο πλάι ή στο κάτω μέρος του καλύμματος ( Σχ. 8). ▶ Οδηγήστε τη σωλήνωση μέσα στον τοίχο και αναρτήστε την εσωτερική μονάδα στην πλάκα συναρμολόγησης ( Σχήμα 9). ▶ Για το CLC8001i... T/S/R διατίθενται επιπλέον ανοξείδωτες λαμαρίνες, που πρέπει να τοποθετηθούν στα αντίστοιχα σημεία ( Σχ. 10, [2]). – Ορίστε τη θέση των ανοξείδωτων λαμαρινών.

– Αφαιρέστε τη ζελατίνα. – Προσαρμόστε τις ανοξείδωτες λαμαρίνες στις ήδη υπάρχουσες [1]. Αν η εσωτερική μονάδα πρέπει να αφαιρεθεί από την πλάκα συναρμολόγησης: ▶ Πιέστε στο σημείο που βρίσκονται τα σημάδια στο κάτω μέρος της εσωτερικής μονάδας και τραβήξτε την εσωτερική μονάδα προς τα εμπρός ( Σχ. 11, [1]). Στους χρωματιστούς τύπους προϊόντος CLC8001i... αυτά τα σημάδια δεν φαίνονται, επειδή σε αυτό το σημείο υπάρχει τοποθετημένη ανοξείδωτη λαμαρίνα από πάνω. Πιέζοντας όμως στα αντίστοιχα σημεία, μπορείτε να αφαιρέσετε την εσωτερική μονάδα από τον τοίχο.

1) Ανάλογα με τη θέση των σωλήνων χρειάζονται είτε και οι 4 ανοξείδωτες λαμαρίνες

3.3.2 Τοποθέτηση εξωτερικής μονάδας

▶ Τοποθετήστε το χαρτοκιβώτιο με την επάνω πλευρά προς τα επάνω. ▶ Κόψτε και αφαιρέστε τις ταινίες σύσφιξης. ▶ Τραβήξτε το χαρτοκιβώτιο προς τα επάνω και αφαιρέστε τη συσκευασία. ▶ Ανάλογα με τον τύπο της εγκατάστασης προετοιμάστε και τοποθετήστε μια επιδαπέδια ή μια επιτοίχια κονσόλα. ▶ Τοποθετήστε την εξωτερική μονάδα όρθια ή αναρτήστε την χρησιμοποιώντας για τα πόδια στήριξης αποσβεστήρες κραδασμών (είτε τους συνοδευτικούς, είτε αυτούς που παρέχονται με ευθύνη του

▶ Στην περίπτωση εγκατάστασης με επιδαπέδια ή επιτοίχια κονσόλα συνδέστε την παρεχόμενη λεκάνη εκροής [2] με το καμπυλωτό τμήμα σωλήνα εκροής [3] στο άνοιγμα εκροής [1] ( Σχ. 12). Αν το νερό που στάζει αποτελεί πρόβλημα, συνδέστε έναν συνηθισμένο εύκαμπτο σωλήνα εκροής του εμπορίου [4]. ▶ Αφαιρέστε το κάλυμμα για τις συνδέσεις σωλήνων ( Σχ. 13). ▶ Εκτελέστε τις συνδέσεις των σωλήνων όπως στο κεφάλαιο 3.4. ▶ Τοποθετήστε ξανά το κάλυμμα για τις συνδέσεις σωλήνων.

3.4 Σύνδεση των σωληνώσεων

3.4.1 Σύνδεση αγωγών ψυκτικού υγρού στην εσωτερική και την

Έξοδος ψυκτικού υγρού λόγω μη στεγανών συνδέσεων Λόγω ακατάλληλης εκτέλεσης των συνδέσεων σωληνώσεων μπορεί να εκρεύσει ψυκτικό υγρό. ▶ Κατά την επαναχρησιμοποίηση των φλαντζωτών συνδέσεων διαμορφώνετε πάντα εκ νέου το φλαντζωτό τμήμα. Οι σωλήνες από χαλκό διατίθενται σε διαστάσεις μετρικού συστήματος και σε ίντσες, αλλά τα σπειρώματα των φλαντζωτών παξιμαδιών είναι ίδια. Οι φλαντζωτές βιδωτές συνδέσεις στην εσωτερική μονάδα και στην εξωτερική μονάδα προορίζονται για διαστάσεις σε ίντσες. ▶ Σε περίπτωση χρήσης σωλήνων χαλκού μετρικού συστήματος, αντικαταστήστε τα φλαντζωτά παξιμάδια με αυτά με την κατάλληλη διάμετρο ( Πίνακας 6). ▶ Καθορίστε τη διάμετρο και το μήκος σωλήνα ( Σελίδα 24). ▶ Κόψτε τον σωλήνα με σωληνοκόπτη ( Σχήμα 7). ▶ Λειάνετε τα άκρα των σωλήνων εσωτερικά και κτυπήστε να φύγουν τα

▶ Τοποθετήστε το παξιμάδι στον σωλήνα. ▶ Φαρδύνετε τον σωλήνα με μια καμπάνα διεύρυνσης στις διαστάσεις του Πίνακα 6. Το παξιμάδι πρέπει να ωθείται εύκολα στο άκρο αλλά όχι πιο πέρα. ▶ Συνδέστε τον σωλήνα και σφίξτε τη βιδωτή σύνδεση με τη αντίστοιχη ροπή σύσφιξης από τον Πίνακα 6. ▶ Επαναλάβετε τα παραπάνω βήματα για τον δεύτερο σωλήνα.

Μειωμένη ωφέλιμη απόδοση λόγω μεταφοράς θερμότητας μεταξύ σωληνώσεων ψυκτικού υγρού ▶ Θερμομονώστε τις σωληνώσεις ψυκτικού υγρού ξεχωριστά μεταξύ τους. ▶ Τοποθετήστε τη μόνωση των σωλήνων και σταθεροποιήστε την. Πίν. 6 Χαρακτηριστικά των συνδέσεων σωλήνων

3.4.2 Σύνδεση εκροής συμπυκνώματος στην εσωτερική μονάδα

Το δοχείο συμπυκνώματος της εσωτερικής μονάδας διαθέτει δύο συνδέσεις. Εργοστασιακά τοποθετείται εκεί ένας εύκαμπτος σωλήνας συμπυκνώματος και μια τάπα, τα οποία μπορούν να αντικατασταθούν ( Σχήμα 6). ▶ Τοποθετήστε τον εύκαμπτο σωλήνα με καθοδική κλίση.

3.4.3 Έλεγχος στεγανότητας και πλήρωση εγκατάστασης

Έλεγχος στεγανότητας Κατά τον έλεγχο στεγανότητας, τηρείτε τους εθνικούς και τους τοπικούς κανονισμούς. ▶ Αφαιρέστε τα καπάκια των τριών βαλβίδων ( Σχήμα 14, [1], [2]και [3]). ▶ Συνδέστε τη διάταξη ανοίγματος Schrader [6] και το μανόμετρο [4] στη βαλβίδα Schrader [1]. ▶ Βιδώστε τη διάταξη ανοίγματος Schrader και ανοίξτε τη βαλβίδα Schrader [1]. ▶ Αφήστε τις βαλβίδες [2] και [3] κλειστές και γεμίστε την εγκατάσταση με άζωτο, μέχρι η πίεση 10 % να βρεθεί επάνω από την τιμή ονομαστικής πίεσης 42,5 bar. ▶ Ελέγξτε αν η πίεση είναι αμετάβλητη μετά από 10 λεπτά. ▶ Αφήστε να εισρεύσει άζωτο, μέχρι να επιτευχθεί η ονομαστική πίεση. ▶ Ελέγξτε αν η πίεση είναι αμετάβλητη μετά από τουλάχιστον 1 ώρα. ▶ Αφήστε να εκρεύσει άζωτο. Εξωτερική διάμετρος σωλήνα Ø [mm] Ροπή σύσφιξης [Nm] Διάμετρος του διευρυμένου ανοίγματος (A) [mm] Διευρυμένο άκρο σωλήνα Προσυναρμολογημένο σπείρωμα φλαντζωτού

Climate Class 6000i/8000i – 6721831489 (2021/02) Πλήρωση της εγκατάστασης

Δυσλειτουργία λόγω λανθασμένου ψυκτικού υγρού Η εξωτερική μονάδα είναι πληρωμένη εργοστασιακά με το ψυκτικό υγρό R32. ▶ Αν χρειάζεται να συμπληρώσετε ψυκτικό υγρό, χρησιμοποιήστε αποκλειστικά το ίδιο ψυκτικό υγρό. Μην αναμειγνύετε διαφορετικούς τύπους ψυκτικού υγρού. ▶ Εκκενώστε την εγκατάσταση με μια αντλία κενού ( Σχ. 14, [5]) για τουλάχιστον 30 λεπτά και στεγνώστε, μέχρι να επιτευχθεί αρνητική πίεση περίπου -1 bar (ή περίπου 500 micron). ▶ Ανοίξτε την επάνω βαλβίδα [3] (πλευρά υγρού). ▶ Ελέγξτε με το μανόμετρο [4] αν η ροή πραγματοποιείται ελεύθερα. ▶ Ανοίξτε την κάτω βαλβίδα [2] (πλευρά αερίου). Το ψυκτικό διανέμεται στην εγκατάσταση. ▶ Τέλος, ελέγξτε τις αναλογίες πίεσης. ▶ Ξεβιδώστε τη διάταξη ανοίγματος Schrader [6] και κλείστε τη βαλβίδα Schrader [1]. ▶ Αφαιρέστε την αντλία κενού, το μανόμετρο και τη διάταξη ανοίγματος Schrader. ▶ Τοποθετήστε ξανά τα καπάκια των βαλβίδων. ▶ Τοποθετήστε ξανά το κάλυμμα για τις συνδέσεις σωλήνων στην εξωτερική μονάδα.

3.5 Ηλεκτρική σύνδεση

3.5.1 Γενικές υποδείξεις

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος θανάτου από ηλεκτροπληξία! Η επαφή με ηλεκτρικά εξαρτήματα που βρίσκονται υπό τάση ενδέχεται να προκαλέσει ηλεκτροπληξία. ▶ Πριν από τις εργασίες στα ηλεκτρικά εξαρτήματα: Διακόψτε την τροφοδοσία τάσης (ασφάλεια, αυτόματος διακόπτης ηλεκτρικού κυκλώματος) και ασφαλίστε την έναντι ακούσιας επανενεργοποίησης. ▶ Οι εργασίες στην ηλεκτρολογική εγκατάσταση πρέπει να εκτελούνται μόνο από εξουσιοδοτημένο ηλεκτρολόγο. ▶ Τηρείτε τα μέτρα προστασίας σύμφωνα με τα εθνικά πρότυπα και τους κανονισμούς. ▶ Αν υπάρχει κίνδυνος ασφαλείας στην τάση δικτύου ή σε περίπτωση βραχυκυκλώματος κατά τη διάρκεια της εγκατάστασης ενημερώστε εγγράφως τον υπεύθυνο λειτουργίας και μην εγκαταστήσετε τη συσκευή μέχρι να αντιμετωπιστεί το πρόβλημα. ▶ Πραγματοποιήστε όλες τις ηλεκτρικές συνδέσεις σύμφωνα με το ηλεκτρολογικό σχέδιο σύνδεσης. ▶ Κόψτε τη μόνωση του καλωδίου μόνο με το ειδικό εργαλείο. ▶ Μην συνδέσετε άλλον καταναλωτή στη σύνδεση παροχής ρεύματος της

▶ Προσέξτε να μην μπερδέψετε τη φάση και τον ουδέτερο αγωγό. Κάτι τέτοιο μπορεί να προκαλέσει δυσλειτουργίες. ▶ Σε σταθερή ηλεκτρική σύνδεση, εγκαταστήστε μια διάταξη προστασίας από υπέρταση και έναν διακόπτη απόζευξης, ο οποίος έχει σχεδιαστεί για απορρόφηση ισχύος ίση με 1,5 φορά τη μέγιστη δυνατή απορρόφηση ισχύος της συσκευής.

3.5.2 Σύνδεση εσωτερικής μονάδας

Η εσωτερική μονάδα συνδέεται στην εξωτερική μονάδα μέσω τετράκλωνου καλωδίου επικοινωνίας τύπου H07RN-F. Η διατομή του καλωδίου επικοινωνίας θα πρέπει να είναι τουλάχιστον 1,5 mm

Υλικές ζημιές λόγω λανθασμένης σύνδεσης της εσωτερικής μονάδας Η εσωτερική μονάδα τροφοδοτείται με τάση μέσω της εξωτερικής μονάδας. ▶ Συνδέετε την εσωτερική μονάδα μόνο στην εξωτερική μονάδα. Για τη σύνδεση του καλωδίου επικοινωνίας: ▶ Ανοίξτε το επάνω κάλυμμα και το μπροστινό κάλυμμα. – Απασφαλίστε το επάνω κάλυμμα. – Συγκρατήστε το επάνω κάλυμμα με το σώμα σας και ανασηκώστε το. – Βγάλτε το μπροστινό κάλυμμα από τα άγκιστρα και τραβήξτε τη ράγα κατά μήκος προς τα εμπρός. ( Σχ. 15). ▶ Προετοιμάστε το άκρο του καλωδίου σύνδεσης [3] για την εσωτερική μονάδα ( Σχ. 16 έως 17). ▶ Αφαιρέστε τη βίδα [4] και το κάλυμμα [5] του ακροδέκτη σύνδεσης. ▶ Κόψτε ένα άνοιγμα για τη διέλευση του καλωδίου στο πίσω μέρος της εσωτερικής μονάδας και περάστε το καλώδιο. ▶ Συνδέστε το καλώδιο στους ακροδέκτες σύνδεσης N, 1, 2. ▶ Συνδέστε τον προστατευτικό αγωγό [2] στο . ▶ Σημειώστε τη διάταξη των κλώνων στους ακροδέκτες σύνδεσης. ▶ Επανατοποθετήστε το κάλυμμα του ακροδέκτη σύνδεσης. ▶ Επανατοποθετήστε το μπροστινό κάλυμμα και το επάνω κάλυμμα. ▶ Οδηγήστε το καλώδιο προς την εξωτερική μονάδα.

3.5.3 Σύνδεση εξωτερικής μονάδας

Στην εξωτερική μονάδα συνδέονται ένα καλώδιο ρεύματος (3-κλωνο) και το καλώδιο επικοινωνίας με την εσωτερική μονάδα (4-κλωνο). Χρησιμοποιήστε καλώδιο τύπου H07RN-F με επαρκή διατομή αγωγού και ασφαλίστε την ηλεκτρική σύνδεση με μια ασφάλεια ( Πίνακας 7). Πίν. 7 ▶ Προετοιμάστε το άκρο του καλωδίου ρεύματος ( Σχ. 18). ▶ Προετοιμάστε το άκρο του καλωδίου επικοινωνίας ( Σχ. 19). ▶ Αφαιρέστε τα καλύμματα [3+6] της ηλεκτρικής σύνδεσης ( Σχ. 20). Ο τύπος προϊόντος CLC6001i... διαθέτει μόνο εξωτερικό κάλυμμα [3]. ▶ Ασφαλίστε το καλώδιο ρεύματος [2] και το καλώδιο επικοινωνίας [1] στο ανακουφιστικό καταπόνησης [4]. Αν χρειάζεται, τοποθετήστε ενδιάμεσα το παρεχόμενο ένθετο [5]. ▶ Συνδέστε το καλώδιο ρεύματος στους ακροδέκτες σύνδεσης N, 1,

▶ Συνδέστε το καλώδιο επικοινωνίας στους ακροδέκτες σύνδεσης N, 1, 2 και (αντιστοίχιση στους ακροδέκτες σύνδεσης, όπως για την εσωτερική μονάδα). ▶ Στερεώστε ξανά τα καλύμματα.

επικοινωνίας Όλοι οι τύποι

4 Έναρξη λειτουργίας

4.1 Λίστα ελέγχου για την πρώτη θέση σε λειτουργία

4.2 Δοκιμή λειτουργίας

Μετά την ολοκλήρωση της εγκατάστασης με έλεγχο στεγανότητας και ηλεκτρική σύνδεση, μπορεί να γίνει δοκιμή του συστήματος: ▶ Αποκαταστήστε την τροφοδοσία τάσης. ▶ Ενεργοποιήστε την εσωτερική μονάδα με το τηλεχειριστήριο. ▶ Πατήστε το πλήκτρο ON/OFF [1] παρατεταμένα για 5 δευτερόλεπτα, για να ρυθμίσετε τη λειτουργία ψύξης ( Σχ. 21) Ακούγεται ένας χαρακτηριστικός ήχος (μπιπ) και η λυχνία λειτουργίας αναβοσβήνει. ▶ Δοκιμάστε τη λειτουργία ψύξης για 5 λεπτά. ▶ Βεβαιωθείτε ότι το έλασμα οδήγησης αέρα [2] κινείται ανεμπόδιστα. ▶ Στο τηλεχειριστήριο επιλέξτε τη λειτουργία θέρμανσης. ▶ Δοκιμάστε τη λειτουργία θέρμανσης για 5 λεπτά. ▶ Πατήστε ξανά το πλήκτρο ON/OFF, για να τερματίσετε τη λειτουργία.

4.3 Παράδοση στον υπεύθυνο λειτουργίας

▶ Όταν το σύστημα έχει ρυθμιστεί, παραδώστε τις οδηγίες εγκατάστασης στον πελάτη. ▶ Εξηγήστε στον πελάτη τον χειρισμό του συστήματος βάσει των οδηγιών

▶ Συμβουλεύστε τον πελάτη να διαβάσει προσεκτικά τις οδηγίες χρήσης. 1 Εξωτερική μονάδα και εσωτερική μονάδα σωστά τοποθετημένες. 2 Οι σωλήνες είναι σωστά

• ελεγμένοι ως προς τη στεγανότητα. 3 Έχει διαμορφωθεί και ελεγχθεί η σωστή εκροή συμπυκνώματος. 4 Η ηλεκτρική σύνδεση έχει εκτελεστεί σωστά.

• Η παροχή ηλεκτρικού ρεύματος βρίσκεται στο κανονικό εύρος λειτουργίας

• Ο προστατευτικός αγωγός έχει τοποθετηθεί σωστά

• Το καλώδιο σύνδεσης έχει τοποθετηθεί σταθερά στην κλέμα διανομής 5 Όλα τα καλύμματα έχουν τοποθετηθεί και στερεωθεί. 6 Το έλασμα οδήγησης αέρα της εσωτερικής μονάδας έχει τοποθετηθεί σωστά και ο σερβομηχανισμός έχει

Climate Class 6000i/8000i – 6721831489 (2021/02) 5Αποκατάσταση βλαβών

5.1 Βλάβες με ένδειξη

ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος θανάτου από ηλεκτροπληξία! Η επαφή με ηλεκτρικά εξαρτήματα που βρίσκονται υπό τάση ενδέχεται να προκαλέσει ηλεκτροπληξία. ▶ Πριν από τις εργασίες στα ηλεκτρικά εξαρτήματα: Διακόψτε την τροφοδοσία τάσης (ασφάλεια, αυτόματος διακόπτης ηλεκτρικού κυκλώματος) και ασφαλίστε την έναντι ακούσιας επανενεργοποίησης. Αν υπάρχει βλάβη στη συσκευή, ενδέχεται επίσης να αναβοσβήνουν ως ένδειξη οι εξής λυχνίες:

• Λυχνία λειτουργίας K (πράσινη)

• Λυχνία χρονοδιακόπτη (πορτοκαλί)

• Λυχνία WLAN (πράσινη) Οι φορές που αναβοσβήνει κάθε λυχνία υποδηλώνουν το ψηφίο του κωδικού βλάβης. Για παράδειγμα, στην περίπτωση της βλάβης με κωδικό 23 – 4 αναβοσβήνει η λυχνία λειτουργίας

(πράσινη) 2 φορές, έπειτα αναβοσβήνει η λυχνία χρονοδιακόπτη (πορτοκαλί) 3 φορές και τέλος η λυχνία WLAN (πράσινη) 4 φορές. Εναλλακτικά, μπορείτε να εμφανίσετε τον κωδικό βλάβης μέσω του τηλεχειριστήριου

Οδηγίες χρήσης. Αν μια βλάβη εμφανίζεται για περισσότερα από 10 λεπτά: ▶ Διακόψτε την τροφοδοσία τάσης για σύντομο χρονικό διάστημα και ενεργoποιήστε ξανά την εσωτερική μονάδα. Όταν μια βλάβη δεν μπορεί να αντιμετωπιστεί: ▶ Επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών και αναφέρετε τον κωδικό βλάβης καθώς και τα στοιχεία της συσκευής. Πίν. 9

5.2 Βλάβες χωρίς ένδειξη

Πίν. 10 Κωδικός βλάβης Πιθανή αιτία 00 – 0 Κανονική λειτουργία 01 – ... Βραχυκύκλωμα στο θερμίστορ της εξωτερικής μονάδας 02 – ... Βλάβη εξαιτίας υπερθέρμανσης στον συμπιεστή ή στον εναλλάκτη θερμότητας 03 – 0 Για την προστασία της συσκευής, η εξωτερική μονάδα απενεργοποιείται προσωρινά. 05 – ... Ανοικτό ηλεκτρικό κύκλωμα στο θερμίστορ της εξωτερικής μονάδας 06 – ... 07 – ... Υπερφόρτωση εξαιτίας ανεπαρκούς ψυκτικού μέσου ή φραγμένης εισόδου/εξόδου αέρα. Βλάβη στην πλακέτα IPM ή στην προστασία από υπερένταση για την κεντρική πλακέτα τυπωμένου κυκλώματος της εξωτερικής μονάδας. 09 – ... Βλάβη στο θερμίστορ ή στην τετράοδη βαλβίδα ή ανεπαρκές ψυκτικό μέσο. 10 – ... Βλάβη παραμέτρων στο EEPROM της εξωτερικής μονάδας 11 – ... Βλάβη στον ανεμιστήρα της εξωτερικής μονάδας 13 – ... Βλάβη στον συμπιεστή κατά την εκκίνηση ή τη λειτουργία 14 – ... Σφάλμα στη διαμόρφωση παλμών κατά πλάτος 17 – ... Εσφαλμένη ηλεκτρική σύνδεση των συσκευών με ανοικτό ηλεκτρικό κύκλωμα 18 – ... Εσφαλμένη ηλεκτρική σύνδεση των συσκευών με βραχυκύκλωμα 19 – ... Βλάβη στον ανεμιστήρα της εσωτερικής μονάδας 20 – ... Βλάβη παραμέτρων στο EEPROM της εσωτερικής μονάδας 24 – ... Σφάλμα επικοινωνίας της εσωτερικής μονάδας με το WLAN 26 – ... Βλάβη σε θερμίστορ της εσωτερικής μονάδας Bλάβη Πιθανή αιτία Αντιμετώπιση Η ισχύς της εσωτερικής μονάδας είναι πολύ

Ο εναλλάκτης θερμότητας της εσωτερικής ή της εξωτερικής μονάδας είναι βρόμικος. ▶ Καθαρίστε τον εναλλάκτη θερμότητας της εσωτερικής ή της εξωτερικής μονάδας. Ανεπαρκής ποσότητα ψυκτικού υγρού ▶ Ελέγξτε τους σωλήνες ως προς τη στεγανότητα., στεγανοποιήστε ενδεχ. εκ νέου. ▶Συμπληρώστε ψυκτικό υγρό. Η εξωτερική μονάδα ή η εσωτερική μονάδα δεν λειτουργεί. Δεν υπάρχει ρεύμα ▶ Ελέγξτε την ηλεκτρική σύνδεση. ▶ Ενεργοποιήστε την εσωτερική μονάδα. Ενεργοποιήθηκε ο διακόπτης προστασίας έναντι ρεύματος διαρροής. ▶ Ελέγξτε την ηλεκτρική σύνδεση. ▶ Ελέγξτε τον διακόπτη προστασίας έναντι ρεύματος διαρροής. Η εσωτερική μονάδα ή η εξωτερική μονάδα ξεκινάει και σταματάει

Πολύ λίγο ψυκτικό υγρό στο σύστημα. ▶ Ελέγξτε τους σωλήνες ως προς τη στεγανότητα., στεγανοποιήστε ενδεχ. εκ νέου. ▶Συμπληρώστε ψυκτικό υγρό. Πάρα πολύ ψυκτικό υγρό στο σύστημα. Αντλήστε το ψυκτικό υγρό με μία συσκευή ανάκτησης ψυκτικού υγρού. Υγρασία ή ρύποι στο κύκλωμα ψυκτικού

▶ Εκκενώστε το κύκλωμα ψυκτικού υγρού. ▶ Πληρώστε με καινούργιο ψυκτικό υγρό. Οι διακυμάνσεις τάσης είναι πολύ υψηλές. ▶ Τοποθετήστε ρυθμιστή τάσης. Ο συμπιεστής έχει βλάβη. ▶ Αντικαταστήστε τον συμπιεστή. OBJ_DCL-6721831489-001.fm Page 29 Wednesday, April 21, 2021 2:52 PMΠροστασία του περιβάλλοντος και απόρριψη Climate Class 6000i/8000i – 6721831489 (2021/02)

6 Προστασία του περιβάλλοντος και απόρριψη Η προστασία του περιβάλλοντος αποτελεί θεμελιώδη αρχή του ομίλου Bosch. Η ποιότητα των προϊόντων, η αποδοτικότητα και η προστασία του περιβάλλοντος αποτελούν για εμάς στόχους ίδιας βαρύτητας. Οι νόμοι και κανονισμοί για την προστασία του περιβάλλοντος τηρούνται αυστηρά. Για να προστατεύσουμε το περιβάλλον χρησιμοποιούμε τη βέλτιστη τεχνολογία και τα καλύτερα υλικά, λαμβάνοντας πάντα υπόψη μας τους παράγοντες για την καλύτερη αποδοτικότητα.

Για τη συσκευασία συμμετέχουμε στα εγχώρια συστήματα ανακύκλωσης που αποτελούν εγγύηση για βέλτιστη ανακύκλωση. Όλα τα υλικά συσκευασίας είναι φιλικά προς το περιβάλλον και ανακυκλώσιμα. Παλαιά συσκευή Οι χρησιμοποιημένες συσκευές περιέχουν αξιοποιήσιμα υλικά, τα οποία μπορούν να επαναχρησιμοποιηθούν. Οι διατάξεις της συσκευής μπορούν εύκολα να διαχωριστούν και τα πλαστικά μέρη φέρουν σήμανση. Τα πλαστικά μέρη φέρουν σήμανση. Έτσι μπορούν να ταξινομηθούν σε κατηγορίες τα διάφορα τμήματα και να διατεθούν για ανακύκλωση ή απόρριψη. Παλαιές ηλεκτρικές και ηλεκτρονικές συσκευές Το σύμβολο αυτό σημαίνει ότι το προϊόν δεν επιτρέπεται να απορριφθεί μαζί με άλλα απορρίμματα, αλλά πρέπει να διατίθεται για διαχείριση, συλλογή, επαναχρησιμοποίηση και απόρριψη στα ειδικά σημεία συλλογής απορριμμάτων. Το σύμβολο ισχύει για χώρες όπου υπάρχουν προδιαγραφές για άχρηστα ηλεκτρονικά υλικά, π.χ. "Ευρωπαϊκή Οδηγία 2012/19/EΚ σχετικά με τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ΑΗΗΕ)". Οι προδιαγραφές αυτές ορίζουν τους όρους-πλαίσιο που ισχύουν για την επιστροφή και ανακύκλωση των αποβλήτων ηλεκτρονικού εξοπλισμού σε κάθε χώρα ξεχωριστά. Δεδομένου ότι οι ηλεκτρονικές συσκευές ενδέχεται να περιέχουν επικίνδυνα υλικά, πρέπει να ανακυκλώνονται υπεύθυνα, έτσι ώστε να ελαχιστοποιούνται πιθανές ζημιές στο περιβάλλον και κίνδυνοι για την ανθρώπινη υγεία. Επιπλέον, η ανακύκλωση ηλεκτρονικών αποβλήτων συνδράμει στην προστασία των φυσικών πόρων. Για περισσότερες πληροφορίες σχετικά με την οικολογική απόρριψη ηλεκτρικών και ηλεκτρονικών αποβλήτων απευθυνθείτε στις κατά τόπο αρμόδιες αρχές, στις εταιρείες διαχείρισης αποβλήτων της περιοχής σας ή στον εμπορικό αντιπρόσωπο, από τον οποίο αγοράσατε το προϊόν. Περισσότερες πληροφορίες θα βρείτε εδώ: www.weee.bosch-thermotechnology.com/ Mπαταρίες Οι μπαταρίες δεν επιτρέπεται να απορρίπτονται μαζι με τα οικιακά απορρίμματα. Οι χρησιμοποιημένες μπαταρίες πρέπει να διατίθενται στα κατά τόπους συστήματα συλλογής. Ψυκτικό υγρό R32 Η συσκευή περιέχει φθοριούχο αέριο θερμοκηπίου R32 (δυναμικό υπερθέρμανσης του πλανήτη 675

είναι ελάχιστα εύφλεκτο και χαμηλής τοξικότητας (A2L ή A2). Η περιεχόμενη ποσότητα αναγράφεται στην πινακίδα τεχνικών χαρακτηριστικών. Τα ψυκτικά υγρά αποτελούν κίνδυνο για το περιβάλλον και πρέπει να συλλέγονται και να απορρίπτονται ξεχωριστά. 7 Ειδοποίηση σχετικά με την προστασία δεδομένων προσωπικού χαρακτήρα Για να είναι δυνατή η απομακρυσμένη επιτήρηση και ο απομακρυσμένος έλεγχος ενός συστήματος θέρμανσης/αερισμού Bosch με αυτό το προϊόν, απαιτείται σύνδεση στο Internet. Μετά τη σύνδεση στο Internet το προϊόν αυτό δημιουργεί αυτόματα σύνδεση με έναν διακομιστή Bosch. Στο σημείο αυτό τα στοιχεία σύνδεσης, και συγκεκριμένα η διεύθυνση IP, μεταβιβάζονται αυτόματα και υποβάλλονται σε επεξεργασία από την Bosch Thermotechnik. Η επεξεργασία μπορεί να ρυθμιστεί με την επαναφορά του προϊόντος αυτού στις εργοστασιακές ρυθμίσεις. Περισσότερες πληροφορίες για την επεξεργασία δεδομένων θα βρείτε στις παρακάτω δηλώσεις προστασίας προσωπικών δεδομένων και στο Internet. Η εταιρεία Robert Bosch A.E., ΕΡΧΕΙΑΣ 37, Τ.Κ. 19400 ΚΟΡΩΠΙ, Ελλάδα, υποβάλλει σε επεξεργασία τις πληροφορίες προϊόντος και εγκατάστασης, τα τεχνικά δεδομένα και δεδομένα σύνδεσης, τα δεδομένα επικοινωνίας, τα δεδομένα καταχώρισης προϊόντος και του ιστορικού πελατών με σκοπό την παροχή των λειτουργιών του προϊόντος [άρθρο 6 (1) στοιχείο 1 (β) ΓΚΠΔ], για την εκπλήρωση της υποχρέωσης μας να επιτηρούμε το προϊόν και για σκοπούς ασφάλειας του προϊόντος [αρ. 6 (1) στοιχείο 1 (στ) ΓΚΠΔ], τη διαφύλαξη των δικαιωμάτων της εταιρείας μας σε σχέση με τις ερωτήσεις που αφορούν την εγγύηση και την καταχώριση του προϊόντος [άρθρο 6 (1) στοιχείο1 (στ) ΓΚΠΔ] και την ανάλυση των δεδομένων διανομής των προϊόντων μας καθώς και την παροχή εξατομικευμένων πληροφοριών και προσφορών που σχετίζονται με το προϊόν [άρθρο 6 (1) στοιχείο 1 (στ) ΓΚΠΔ]. Αναφορικά με την παροχή υπηρεσιών, όπως είναι οι υπηρεσίες πωλήσεων και μάρκετινγκ, η διαχείριση συμβάσεων, ο διακανονισμός πληρωμών, ο προγραμματισμός, η φιλοξενία δεδομένων και οι υπηρεσίες ανοικτής τηλεφωνικής γραμμής, μπορούμε να τις αναθέτουμε και να μεταβιβάζουμε δεδομένα σε εξωτερικούς παρόχους υπηρεσιών ή/και θυγατρικές επιχειρήσεις της Bosch. Σε ορισμένες περιπτώσεις, μόνο εφόσον διασφαλίζεται η προσήκουσα προστασία δεδομένων, τα προσωπικά δεδομένα ενδέχεται να μεταβιβάζονται σε αποδέκτες με έδρα εκτός του Ευρωπαϊκού Οικονομικού Χώρου. Περισσότερες πληροφορίες παρέχονται κατόπιν σχετικού αιτήματος. Μπορείτε να επικοινωνήσετε με τον υπεύθυνο προστασίας δεδομένων της εταιρείας μας στην εξής διεύθυνση: Data Protection Officer, Information Security and Privacy (C/ISP), Robert Bosch GmbH, Postfach 30 02 20, 70442 Stuttgart,

Διατηρείτε ανά πάσα στιγμή το δικαίωμα να αντιταχθείτε στην εκ μέρους μας επεξεργασία των προσωπικών σας δεδομένων, με βάση το άρθρο 6 (1) στοιχείο 1 (στ) ΓΚΠΔ, για λόγους που αφορούν την ειδική κατάστασή σας ή εφόσον τα προσωπικά σας δεδομένα υποβάλλονται σε επεξεργασία για άμεσους εμπορικούς σκοπούς. Για την άσκηση των δικαιωμάτων σας επικοινωνήστε μαζί μας στη διεύθυνση DPO@bosch.com. Για περισσότερες πληροφορίες ακολουθήσετε τον κωδικό QR.

1) βάσει του παραρτήματος I του Κανονισμού (ΕΕ) αρ. 517/2014 του Ευρωπαϊκού

Κοινοβουλίου και του Συμβουλίου της 16ης Απριλίου 2014. OBJ_DCL-6721831489-001.fm Page 30 Wednesday, April 21, 2021 2:52 PMΤεχνικά χαρακτηριστικά

Ονομαστική ισχύς kW kBTU/h 2,5

Απορρόφηση ισχύος σε ονομαστική ισχύ W 550 870 480 780 Ισχύς (ελάχ. - μέγ.) kW 0,9-3,0 0,9-4,2 0,9-3,0 0,9-4,2 Ψυκτικό φορτίο (Pdesignc) kW 2,5 3,5 2,5 3,5 Ενεργειακή απόδοση (SEER) – 7,7 7,6 8,5 8,5 Τάξη ενεργειακής απόδοσης – A++ A++ A+++ A+++

Ονομαστική ισχύς kW kBTU/h 3,2 10,9 4,0 13,6 3,2 10,9 4,2 14,3 Απορρόφηση ισχύος σε ονομαστική ισχύ W 750 1000 610 910 Ισχύς (ελάχ. - μέγ.) kW 0,9-4,5 0,9-5,5 0,9-5,0 0,9-6,5 Θερμικό φορτίο (Pdesignh) kW 2,8 3,0 2,8 3,2 Βαθμός εποχιακής ενεργειακής απόδοσης (SCOP) κατά τη θέρμανση – 4,6 4,6 5,1 5,1 Τάξη ενεργειακής απόδοσης – A++ A++ A+++ A+++

Τροφοδοσία τάσης V / Hz 220-240 / 50 220-240 / 50 220-240 / 50 220-240 / 50 Μέγ. απορρόφηση ισχύος W 1430 1840 1500 2000 Ψυκτικό υγρό – R32 R32 R32 R32 Ποσότητα πλήρωσης ψυκτικού μέσου g 910 910 1100 1100 Ονομαστική πίεση MPa 4,25 4,25 4,25 4,25 Εσωτερική μονάδα Ογκομετρική παροχή (υψηλή/χαμηλή) m

/h 687/636 696/678 786/852 852/852 Στάθμη ηχητικής πίεσης (υψηλή/μέση/χαμηλή) db(A) 39/33/23 40/34/23 46/37/23 46/37/23 Στάθμη ηχητικής ισχύος db(A) 54 55 57 59 Διαστάσεις (πλάτος × βάθος × ύψος) mm 879 × 229 × 289 879 × 229 × 289 879 × 229 × 289 879 × 229 × 289 Καθαρό βάρος kg 9 9 10 10 Εξωτερική μονάδα Ογκομετρική παροχή m

• /h 1728 1872 1950 1950 Στάθμη ηχητικής πίεσης db(A) 48 49 47 48 Στάθμη ηχητικής ισχύος db(A) 62 63 59 61 Επιτρεπόμενη θερμοκρασία περιβάλλοντος (ψύξη/θέρμανση) °C –10 p. 48
