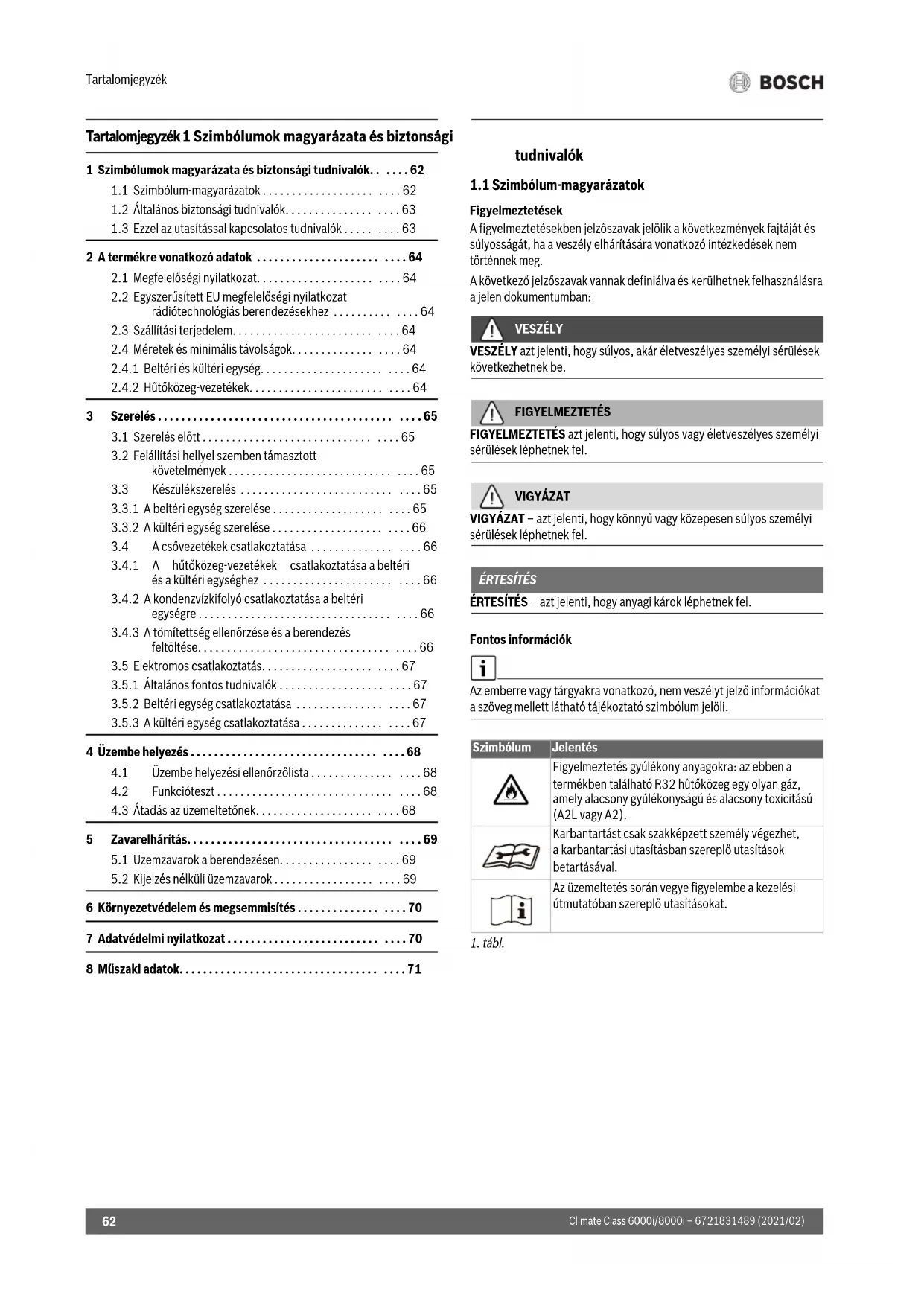

Tartalomjegyzék 1 Szimbólumok magyarázata és biztonsági
1 Szimbólumok magyarázata és biztonsági tudnivalók. . . . . 62
1.1 Szimbólum-magyarázatok....62
1.2 Általános biztonsági tudnivalók....63
1.3 Ezzel az utasítással kapcsolatos tudnivalók ..... 63
2 A termékre vonatkozó adatok .... 64
2.1 Megfelelöségi nyilatkozat....64
2.2 Egyszerűsített EU megfelelőségi nyilatkozat
rádiótechnológiás berendezésekhez .... 64
2.3 Szállítási terjedelem....64
2.4 Méretek és minimális távolságok....64
2.4.1 Beltéri és külteri egység....64
2.4.2 Hütöközeg-vezetékek....64
3 Szerelés....65
3.1 Szerelés előtt....65
3.2 Felállítási hellyel szemben támasztott követelmények....65
3.3 Készülékszerelés .... 65
3.3.1 A beltéri egység szerelése .... 65
3.3.2 A kültéri egység szerelése .... 66
3.4 A csövezetékek csatlakoztatása ....66
3.4.1 A hütőközeg-vezetékek csatlakoztatása a beltéri és a kültéri egységhez .... 66
3.4.2 A kondenzvízkifolyó csatlakoztatása a beltéri egységre....66
3.4.3 A tömítettség ellenőrzése és a berendezés feltöltése....66
3.5 Elektromos csatlakoztatás....67
3.5.1 Általános fontos tudnivalók ..... 67
3.5.2 Beltéri egység csatlakoztatása ....67
3.5.3 A kültéri egység csatlakoztatása....67
4 Üzembe helyezés....68
4.1 Üzembe helyezési ellenőrzölista ....68
4.2 Funkcióteszt....68
4.3 Átadás az üzemeltetőnek....68
5 Zavarelháritás....69
5.1 Üzemzavarok a berendezésen....69
5.2 Kijelzés nélküli üzemzavarok....69
6 Környezetvédelem és megsemmisítés .... 70
7 Adatvédelmi nyilatkozat....70
8 Müszaki adatok....71
tudnivalók
1.1 Szimbólum-magyarázatok
Figyelmeztetések
A figyelmeztetésekben jelzőszavak jelölik a következmények fajtáját és súlyosságát, ha a veszély elhárítására vonatkozó intézkedések nem történnek meg.
A következő jelzőszavak vannak definiálva és kerülhetnek felhasználásra a jelen dokumentumban:

VESZÉLY
VESZÉLY azt jelenti, hogy súlyos, akár életveszélyes személyi sérülések következhetnek be.

FIGYELMEZTETÉS
FIGYELMEZTETÉS azt jelenti, hogy súlyos vagy életveszélyes személyi sérülések léphetnek fel.

VIGYÁZAT
VIGYÁZAT – azt jelenti, hogy könnyű vagy közepesen súlyos személyi sérülések léphetnek fel.
ÉRTESÍTÉS
ÉRTESÍTÉS – azt jelenti, hogy anyagi károk léphetnek fel.
Fontos információk

Az emberre vagy tárgyakra vonatkozó, nem veszélyt jelző információkat a szöveg mellett látható tájékoztató szimbólum jelöli.
| Szimbólum | Jelentés |
![]() | Figyelmeztetés gyúlékony anyagokra: az ebben a termékben található R32 hűtőközeg egy olyan gáz, amely alacsony gyúlékonyságú és alacsony toxicitású (A2L vagy A2). |
![]() | Karbantartást csak szakképzett személy végezhet, a karbantartási utasításban szereplő utasítások betartásával. |
![]() | Az üzemeltetés során vegye figyelembe a kezelési útmutatóban szereplő utasításokat. |
- tábl.
1.2 Általános biztonsági tudnivalók
⚠ Tudnivalók a célcsoport számára
Ez a szerelési utasítás hűtési és klímaszerelő, valamint és elektrotechnikai szakemberek számára készült. A berendezésre vonatkozó utasításokban szereplő összes előírást be kell tartani. Figyelmen kívül hagyásuk anyagi károkhoz és/vagy személyi sérülésekhez vagy akár életveszélyhez is vezethet.
▶ A szerelés előtt olvassa el a berendezés összes összetevőjének a szerelési útmutatóját.
▶ Vegye figyelembe a biztonsági tudnivalókat és a figyelmeztetéseket.
▶ Vegye figyelembe a nemzeti és regionális előírásokat, műszaki szabályokat és irányelveket.
▶ Dokumentálja az elvégzett munkákat.
⚠️ Rendeltetésszerű használat
A beltéri egységet az épületen belül történő telepítésre szánják, kültéri egységhez és egyéb rendszerelemekhez, pl. szabályozók, csatlakoztatva.
A kültéri egységet az épületen kívül történő telepítésre szánják, egy vagy több beltéri egységhez és egyéb rendszerelemekhez, pl. szabályozók, csatlakoztatva.
Minden másféle használat nem rendeltetésszerű használatnak minősül. A szakszerűtlen használatért és az ebből eredő károkért nem vállalunk felelősséget.
Speciális helyekre (mélygarázs, műszaki helyiségek, erkély vagy bármely félig nyitott terület) történő telepítéshez:
Először vegye figyelembe a telepítés helyére vonatkozó követelményeket a műszaki dokumentációban.
⚠️ A hütőközeggel kapcsolatos általános veszélyek
▶ Ez a készülék R32 hütőközeggel van feltöltve.
A hütőközeggáz tűzzel érintkezve mérgező gázokat fejleszt.
▶ Ha a szerelés közben hűtőközeg lép ki, akkor a helyiséget alaposan ki kell szellőztetni.
▶ Szerelés után ellenőrizze a berendezés tömítettségét.
▶ A hűtőkörben kizárólag a megadott anyag (R32) használata engedélyezett hűtőközegként.
⚠️ Házi és egyéb hasonló használatú elektromos készülékek biztonsága
Az elektromos készülékek okozta veszélyek elkerülésére az EN 60335-1 szerint a következő szabályok érvényesek:
„Ezt a készüléket a 8 éves vagy annál idősebb gyermekeknek, valamint lecsökkent fizikai, érzékszervi vagy mentális képességekkel vagy a tapasztalat és tudás hiányával rendelkező személyeknek csak felügyelet mellett vagy a készülék biztonságos használatára vonatkozó oktatás után és a veszélyek tudatában szabad kezelniük.
A gyermekeknek nem szabad játszaniuk a készülékkel. Gyermekeknek nem szabad végezniük tisztítást és felhasználói karbantartást.“
„Ha hálózati csatlakozóvezeték megsérül, akkor azt a gyártónak, az ő vevőszolgálatának vagy egy hasonló képesítésű személynek kell kicserélnie, hogy a veszélyek elkerülhetők legyenek.“
⚠️ Átadás az üzemeltetőnek
Átadáskor ismertesse a klímaberendezés kezelését és üzemi feltételeit az üzemeltetővel.
- Ismertesse a kezelést. Ennek során feltétlenül térjen ki valamennyi, a biztonság szempontjából fontos műveletre.
▶ Kifejezetten hívja fel a figyelmét a következőkre:
– Átépítést vagy javítást csak engedéllyel rendelkező szakvállalatnak szabad végeznie.
– A biztonságos és környezetbarát működés érdekében legalább évenkénti ellenőrzés, valamint igény szerinti tisztítás és karbantartás szükséges.
Tárja fel a hiányzó vagy szakszerűtlen ellenőrzés, tisztítás vagy karbantartás lehetséges következményeit (akár életveszélyig terjedő személyi sérülések, anyagi károk). - Adja át az üzemeltetőnek megőrzésre a szerelési és kezelési utasításokat.
1.3 Ezzel az utasítással kapcsolatos tudnivalók
Az ábrákat az utasítás végére összegyűjtve találja meg. A szövegek utalnak az ábrákra.
A termékek a modelltől függően eltérhetnek az ebben az utasításban szereplő ábráktól.
2 A termékre vonatkozó adatok
2.1 Megfelelöségi nyilatkozat
Ez a termék felépítését és üzemi viselkedését tekintve megfelel az európai irányelveknek és a nemzeti követelményeknek.
CE A CE-jelölés azt jelzi, hogy a termék megfelel a jelölés elhelyezéséről rendelkező összes EU jogi előírásnak.
A megfelelőségi nyilatkozat teljes szövege az Interneten elérhető: www.bosch-climate.hu.
2.2 Egyszerűsített EU megfelelőségi nyilatkozat rádiótechnológiás berendezésekhez
A Bosch Thermotechnik GmbH ezennel kijelenti, hogy az ebben az utasításban ismertetett rádiótechnológiás termék Climate Class 6000i/8000i megfelel a 2014/53/EU irányely követelményeinek.
Az EU megfelelőségi nyilatkozat teljes szövege az Interneten elérhető: www.bosch-climate.hu.
2.3 Szállítási terjedelem
Jelmagyarázat a 1. ábrához:
[1] Kültéri egység (hütöközeggel feltöltve)
[2] Beltéri egység (nitrogénnel feltöltve)
[3] Szerelöpanel
[4] Tükörlemez (csak színes CLC8001i... T/S/R terméktípusokhoz) 1)
[5] Sorkapocs fedél csavarral
[6] Távszabályozó elemekkel
[7] Termékdokumentációhoz tartozó nyomtatványok
[8] Rögzítőanyagok (7 hosszú csavar, 1 speciális csavar a távszabályozó rögzítéséhez és 8 tipli)
[9] Lemez (kábelek rögzítéséhez a húzásmentesítőben)
[10] Lefolyó csatlakozás és cseppfogó tálca (csak CLC8001i... terméktípusok)
[11] Lefolyó csatlakozás (csak CLC6001i... terméktípusokhoz)
2.4 Méretek és minimális távolságok
2.4.1 Beltéri és kültéri egység
- ábra
[1] Tipli (szállítási terjedelem)
[2] Speciális csavar (szállítási terjedelem)
A CLC8001i... terméktípus
B CLC6001i... terméktípus
2.4.2 Hütöközeg-vezetékek
Jelmagyarázat a 3. ábrához:
[1] Gázoldali cső
[2] Folyadékoldali cső
[3] Szifon alakú ív olajleválasztásra
i
Ha a kültéri egységet a beltéri egységnél magasabban helyezik el, akkor a gázoldalon legkésőbb 6 m után szifon alakú ívet kell kialakítani, valamint minden további 6 m után újabb szifon alakú ívet kell kialakítani (→ 3. ábra, [1]).
▶ Tartsa be a beltéri és a kültéri egység közötti maximális csőhosszt és magasságkülönbséget.
| Maximális csöhossz1)[m] | Maximális magasságkülönbség2)[m] | |
| Minden típus ≤ 15 ≤ 10 |
1) Gázoldal vagy folyadékoldal
2) Az alsó élek között mérve.
2. tábl. Csőhossz és magasságkülönbség
| Csőátmérő | |
| Készüléktípus Folyadékoldal [mm] Gázoldal [mm] | |
| Minden típus 6,35 (1/4") | 9,53 (3/8") |
- tábl. Csöátmérő a készüléktípus függvényében
| Csöátmérő [mm] | Alternatív csöátmérő [mm] |
| 6,35 (1/4") | 6 |
| 9,53 (3/8") | 10 |
- tábl. Alternatív csöátmérő
| A cső specifikációja | |
| Csővezeték min. hossza 3 m | |
| Kiegészítő hűtőközeg 7,5 m-nél nagyobb csőhossz esetén (folyadékoldal) | CLC6001i...: 15 g/mCLC8001i...: 0 g/m ^1) |
| Cső vastagsága 6,35–12,7 mm csőátmérő esetén | ≥ 0,8 mm |
| A hőszigetelés vastagsága | ≥ 6 mm |
| A hőszigetelés anyaga | Polietilén habanyag |
1) Elöretöltött a maximális 15 m hosszú csőhosszhoz.
- tábl.
3 S z e r e l é s
3.1 Szerelés előtt

VIGYÁZAT
Éles élek okozta sérülésveszély!
▶ A szerelés során viseljen védőkesztyűt.

VIGYÁZAT
Égési sérülések veszélye!
A csövezeték üzem közben igen forró lehet.
▶ Ügyeljen rá, hogy a csővezeték a megérintése előtt lehüljön.
▶ Ellenőrizze a szállítási terjedelem sértetlenségét.
▶ Ellenőrizze, hogy a beltéri egység csövének megnyitása során hallható-e a vákuum miatti szisszenő hang.
3.2 Felállítási hellyel szemben támasztott követelmények
▶ Tartsa be a minimális távolságokat (→ 4. ábra).
Beltéri egység
▶ A beltéri egységet ne szerelje be olyan helyiségbe, ahol nyílt gyújtóforrást használnak (pl. nyílt láng, üzemelő gázkészülék, üzemelő elektromos fűtés).
A k é s z ü ^2 alapterületőhelyiségbe is beépíthető, amennyiben a beépítési magasság legalább 2,5 m. Alacsonyabb beépítési magasság esetén az alapterület megfelelően nagyobb kell legyen.
▶ A beszerelés helye nem lehet a tengerszint feletti 2000 m-nél magasabban.
▶ A levegőbelépő- és kilépő nyílásokat nem szabad semmivel eltakarni, hogy a levegő akadálytalanul keringhessen. Ellenkező esetben teljesítményvesztés lép fel és a zajszint is magasabb lesz.
▶ A televízió, rádió és más hasonló eszköz a készüléktől és a távszabályozótól legalább 1 m távolságban kell legyen.
▶ A beltéri egység szereléséhez rezgésektől védett falat válasszon ki.
Kültéri egység
▶ A kültéri egységet ne tegye ki gépolajgözöknek, hőforrásokból származó gözöknek, kéngáznak stb.
▶ A kültéri egységet ne szerelje vízbe, illetve ne tegye ki tenger felöl érkező szélnek.
▶ A kültéri egység mindig hómentes kell legyen.
▶ A kiáramló levegő és az üzemi zajok nem okozhatnak problémát.
▶ A levegő jól kell tudjon keringeni a kültéri egység körül, azonban erős szélnek nem szabad kitenni a készüléket.
Az üzem közben keletkező kondenzvíznek könnyen le kell tudni folynia. Szükség esetén levezető tömlőt kell beszerelni. Hideg területeken a levezető tömlő beszerelése nem ajánlott, mivel eljegesedhet
▶ A kültéri egységet stabil aljzatra állítsa fel.
3.3 Készülékszerelés
ÉRTESÍTÉS
Anyagi károk szakszerütlen szerelés következtében!
A szakszerűtlen szerelés azt eredményezheti, hogy a készülék leesik a falról.
▶ A készüléket csak stabil, sík falfelületre szerelje. A falnak el kell bírnia a készülék súlyát.
Csak a fal típusához és a készülék súlyához megfelelő csavarokat és tipliket használjon.
3.3.1 A beltéri egység szerelése
▶ Nyissa ki a kartondobozt, és húzza ki a beltéri egységet.
▶ A beltéri egységet a csomagolási idomokkal együtt fektesse az elülső oldalára.
▶ Vegye le a hátoldalon található szerelőlemezt.
▶ Jelölje ki a felszerelés helyét a minimális távolságokra ügyelve (→ 2. ábra).
▶ Rögzítse a szerelőlemezt a falhoz egy csavar és egy tipli segítségével a középső furaton keresztül, és igazítsa be vízszintesre (→ 4. ábra).
▶ Rögzítse a szerelőlemezt további hat csavarral és tiplivel úgy, hogy a lemez a fal síkjára felfeküdjön.
▶ Fúrja át a falat a a csövek átvezetéséhez (a falátvezetés javasolt helye a beltéri egység mögött: → 5. ábra).
i
A jelölések [1] a furat elhelyezésére szolgálnak.
▶ Szükség esetén módosítsa a kondenzvízkifolyó helyzetét ( → 6. ábra).
i
A beltéri egység csőcsavarzatai többnyire a beltéri egység mögött vannak. Javasoljuk, hogy a csöveket még a beltéri egység felfüggesztése előtt hosszabbítsák meg.
▶ A csökötések elkészítését a 3.4 fejezet szerint végezze.
▶ Ha szükséges, hajlítsa meg a csöveket a kívánt irányba, és törjön ki egy nyílást oldalt vagy a fedőlemezen (→ 8. ábra).
▶ Vezesse át a csővezetéket a falon, majd függessze fel a beltéri egységet a szerelőlemezre (→ 9. ábra).
▶ A CLC8001i... T/S/ R számára további tükörlemezek érhetők el, amelyeket a megfelelő helyekre kell rögzíteni (→ 10. ábra, [2]).
– Határozza meg a tükörlemezek helyzetét. 1)
- Húzza le a ragasztófóliát.
- A tükörlemezeket igazítsa a meglévő tükörlemezekhez [1].
Ha a beltéri egységet a szerelőlemezról le kell venni:
▶ Nyomja meg a beltéri egység alján található jelöléseket, és húzza előre a beltéri egységet (→ 11. ábra, [1]).
i
Ezek a jelölések nem láthatók a színes CLC8001i... terméktípusokon, mivel ezen a ponton tükörlemezt alkalmaznak. Ennek ellenére a beltéri egység a megfelelő pontok megnyomásával ily módon eltávolítható a falról.
3.3.2 A kültéri egység szerelése
▶ A kartondobozt állítsa felfelé.
▶ Vágja át és távolítsa el a rögzítőszalagokat.
▶ Felfelé húzza le a kartont, majd távolítsa el a csomagolást.
▶ A szerelés módjától függően készítse elő és szerelje fel az álló vagy fali konzolokat.
▶ Állítsa fel vagy függessze fel a kültéri egységet az ügyfél által a lábakhoz mellékelt vagy a helyszíni rezgéscsillapítókkal.
▶ Ha állvánnyal vagy fali konzollal szereli fel, csatlakoztassa a cseppfogó tálcát [2] a lefolyó könyökkel [3] együtt a leeresztő furathoz [1] (→ 12. ábra).
3.4 A csővezetékek csatlakoztatása
3.4.1 A hütöközeg-vezetékek csatlakoztatása a beltéri és a kültéri egységhez

VIGYÁZAT
Hütöközeg szivárgása a tömítetlen csatlakozásoknál
Szakszerütlenül elkészített csökötések esetén hütőközeg szivároghat.
▶ A peremes csőkötések újrafelhasználása során a peremes részt mindig készítse el újra!

A rézcsövek metrikus és hüvelykes méretezéssel is kaphatók, a peremes anyák menetei azonban egységesek. A beltéri és kültéri egységeken lévő peremes csavarkötések hüvelykes méretezéshez vannak tervezve.
▶ Metrikus rézcsövek használata esetén a peremes anyákat megfelelő átmérőjüre kell cserélni (→ 6. tábl.).

Ha a víz csepegése problémává válik, csatlakoztassa a kereskedelemben kapható lefolyótömlöt [4].
▶ Vegye le a csöcsatlakozók védőburkolatát (→ 13. ábra).
▶ A csőkötések elkészítését a 3.4 fejezet szerint végezze.
▶ Szerelje vissza a csőcsatlakozók védőburkolatát.
▶ Határozza meg a csőátmérőt és csöhosszt (→ 64. oldal).
▶ A csövet csövágóval vágja méretre (→ 7. ábra).
▶ A csövégek belsejét sorjátlanítsa és ütögesse ki a forgácsokat.
▶ Húzza fel az anyát a csőre.
▶ A csövet csötágítóval tágítsa ki az 6. táblázatban megadott méretüre. Az anya könnyedén a peremig kell csússzon, arra azonban nem lehet ráhúzható.
Csatlakoztassa a csövet és húzza meg a csavarzatot az 6. táblázatban megadott meghúzási nyomatékkal.
▶ A fenti lépéseket ismételje meg a második csönél is.
ÉRTESÍTÉS
Csökkent hatásfok a hütöközeg vezetékek közötti hőátadás miatt
▶ A hütőközeg vezetékeket egymástól elkülönítve hőszigetelje.
▶ A csövekre helyezze rá a szigetelést, majd rögzítse rajtuk.
| Külső csőátmérő ∅ [mm] | Meghúzási nyomaték [Nm] | A peremezett nyílás (A) átmérője [mm] | Peremezett csővég Előszerelt peremes anya mente | |
| 6,35 (1/4") 18-20 | 8,4-8,7 | 90°±4 1/4"3/8" | ||
| 9,53 (3/8") 32-39 | 13,2-13,5 | |||
6. tábl. A csőkötések adatai
3.4.2 A kondenzvízkifolyó csatlakoztatása a beltéri egységre
A beltéri egység kondenzvízgyűjtője két csatlakozóval van felszerelve. Gyárilag egy kondenzvíztömlő van felszerelve és egy dugó van elhelyezve, melyek kicserélhetők (→ 6. ábra).
▶ A kondenzvíztömlöt lejtéssel kell fektetni.
3.4.3 A tömítettség ellenőrzése és a berendezés feltöltése
A tömítettség ellenőrzése
A tömörségvizsgálat során ügyeljen a nemzeti és helyi előírásokra.
▶ Távolítsa el a kupakot a három szelepből ( → 14. ábra, [1], [2] és [3]).
▶ Csatlakoztassa a Schrader-szelepnyitót [6] és a nyomásmérőt [4] a Schrader-szelepre [1].
Csavarja be a Schrader-szelepnyitót és nyissa ki a Schrader-szelepet [1].
▶ A [2] és [3] szelepeket hagyja zárva, és a berendezést töltse fel nitrogénnel addig, amíg a nyomása 10 %-kal a 42,5 bar névleges nyomás felett nem lesz.
▶ Ellenőrizze, hogy a nyomás 10 perc múlva megváltozott-e.
▶ Töltsön be annyi nitrogént, amíg el nem éri a névleges nyomást.
▶ Legalább 1 órával később ellenőrizze, hogy a nyomás megváltozott-e.
▶ Eresszekianitrogént.
A rendszer feltöltése
ÉRTESÍTÉS
Nem megfelelő hütöközeg miatti működési zavar
A kültéri egység gyárilag R32 hütöközeggel van feltöltve.
▶ Ha a hütőközeget pótolni kell rátöltenini, akkor erre csak azonos hütőközeg használható. Eltérő típusú hütőközegek keverése tilos!
▶ A berendezést vákuumszivattyúval (→ 14. ábra, [5]) legalább 30 percig ürítse és szárítsa ki, amíg el nem éri a kb. -1 bar (vagy kb. 500 mikron) értéket.
▶ Nyissa ki a felső szelepet [3] (folyadékoldal).
▶ A nyomásmérővel [4] ellenőrizze, hogy az átáramlás szabadon történik-e.
▶ Nyissa ki az alsó szelepet [2] (gázoldal). A hűtőközeg ekkor eloszlik a berendezésben.
▶ Végül ellenőrizze a nyomásviszonyokat.
Csavarja ki a Schrader-szelepnyitót [6] és zárja el a Schrader-szelepet [1].
▶ Távolítsa el a vákuumszivattyút, a nyomásmérőt és a Schradernyitószelepet.
▶ Helyezze vissza a szelepek dugóit.
▶ Helyezze vissza a kültéri egységre a csöcsatlakozások burkolatát.
3.5 Elektromos csatlakoztatás
3.5.1 Általános fontos tudnivalók

FIGYELMEZTETÉS
Elektromos áramütés okozta életveszély!
A feszültség alatt álló elektromos komponensek megérintése áramütést okozhat.
▶ Az elektromos alkatrészeken végzett munkák elött minden póluson meg kell szakítani a feszültségellátást (a biztosítékkal, LS kapcsolóval), és biztosítani kell véletlen bekapcsolás ellen.
▶ Az elektromos berendezésen kizárólag engedéllyel rendelkező villanyszerelő szakember végezhet munkát.
▶ Vegye figyelembe a nemzeti és a nemzetközi előírások szerinti védelmi intézkedéseket.
▶ Ha a szerelés során a hálózati feszültség miatti biztonsági kockázat vagy rövidzárlat veszélye áll fenn, akkor erről írásban tájékoztassa az üzemeltetőt, és a probléma elhárításág ne szerelje fel a készülékeket.
- Az összes elektromos csatlakozást az elektromos kapcsolási rajz alapján kell elkészíteni.
▶ A kábelszigetelést csak speciális szerszámmal vágja át.
▶ Ne csatlakoztasson további fogyasztókat a készülék hálózati csatlakozójára.
▶ Ne cserélje fel a fázis- és a nullavezetékeket. Ez ugyanis működési zavarokhoz vezethet.
▶ Rögzített hálózati csatlakozásnál szereljen be túlfeszültségvédelmet, és egy leválasztó kapcsolót is, mely legalább a készülék maximális teljesítményfelvételének 1,5-szeresére kell méretezve legyen.
3.5.2 Beltéri egység csatlakoztatása
A beltéri egységet H07RN-F típusú, 4-eres kommunikációs kábellel csatlakoztassa a kültéri egységhez. A kommunikációs kábel vezetékkeresztmetszete legalább 1,5 mm² kell legyen.
ÉRTESÍTÉS
Anyagi károk a helytelenül csatlakoztatott beltéri egység miatt
A beltéri egységet a kültéri egység látja el árammal.
▶ A beltéri egységet kizárólag a kültéri egységre csatlakoztassa.
A kommunikációs kábel csatlakoztatása:
▶ Nyissa fel a felső és az első burkolatot.
– Nyissa ki a felső burkolat zárjait.
– Tartsa a felső burkolatot a saját testének és emelje le.
- Emelje ki az elülső burkolatot a kampókról, és húzza előre a sín mentén. (→ 15. ábra).
▶ Készítse elő a beltéri egység csatlakozókábelének [3] végét (→ 16 - 17. ábra).
▶ Távolítsa el a csavart [4], majd vegye le a csatlakozókapcsok burkolatát [5].
▶ Törje ki a beltéri egység hátoldalán lévő kábelátvezetést, majd vezesse át a kábelt.
▶ Csatlakoztassa a kábelt az N, 1. és 2. kapocsra.
▶ Csatlakoztassa a védővezetőt [2] a kapocshoz.
▶ Jegyezze fel az erek elrendezését a csatlakozókapcsokon.
▶ Szerelje vissza a kapcsok burkolatát.
▶ Szerelje vissza az elülső és felső burkolatot.
▶ Vezesse el a kábelt a kültéri egységhez.
3.5.3 A kültéri egység csatlakoztatása
A kültéri egységhez egy tápkábel (3-eres) és a beltéri egység (4-eres) kommunikációs kábele van csatlakoztatva. H07RN-F típusú és kellő vezetékkeresztmetszetű kábelt használjon, a hálózati csatlakozást pedig védje biztosítékkal (→ 7. tábl.).
| Kültéri egység Hálózati biztosíték | Vezeték-keresztmetszet Tápkábel Kommunikációs kábel | |
| Minden típus 16A ≥ 1,5 mm | 2 | ≥ 1,5 m2 |
- tábl.
▶ Készítse elő a tápkábel végét (→ 18. ábra).
▶ Készítse elő a kommunikációs kábel végét (→ 19. ábra).
▶ Távolítsa el a burkolatokat [3 + 6] az elektromos csatlakozásról ( 20. ábra).
i
A CLC6001i... terméktípus csak a külső burkolattal [3] rendelkezik.
Rögzítse a tápkábelt [2] és a kommunikációs kábelt [1] a húzásmentesítőhöz [4]. Ha szükséges, helyezze be a mellékelt betétet [5].
▶ Csatlakoztassa a tápkábelt az N, 1. és kapocsra.
▶ Csatlakoztassa a kommunikációs kábelt az N, 1., 2. és kapocshoz (az erek hozzárendelése a csatlakozókapcsokhoz a belteri egységével azonos).
▶ Szerelje vissza a burkolatokat.
4 Üzembe helyezés
4.1 Üzembe helyezési ellenőrzölista
| 1 A kültéri és a beltéri egység előírásszerűen fel van szerelve. | |
| 2 A csövek előírásszerűen vannak• csatlakoztatva,• hőszigetelve,• és ellenőrizték a tömörségüket. | |
| 3 A kondenzvízkifolyó előírásszerűen van elkészítve és tesztelve. | |
| 4 Az elektromos csatlakoztatás előírásszerűen lett elvégezve.• Az áramellátás a normál tartományon belül van• A védővezeték előírásszerűen fel van szerelve• A csatlakozókábel szilárdan rögzül a sorkapocsléchez | |
| 5 Minden burkolat fel van szerelve és rögzítve van. | |
| 6 A beltéri egység légterelő lemeze megfelelően van felszerelve és az állítómű a helyére pattanva rögzült. |
- tábl.
4.2 Funkcióteszt
Sikeres szerelés után végezze el a rendszer tömörségvizsgálatát és tesztelje a csatlakozókat:
▶ Hozza létre a feszültségellátást.
▶ Kapcsolja be a beltéri egységet a távszabályozóval.
Tartsa nyomva az ON/OFF [1] gombot 5 másodpercig a hűtési üzemmód beállításához (→ 21. ábra)
Sípoló hang hallatszik és a működésjelző lámpa villog.
▶ 5 percen át tesztelje a hűtési üzemmódot.
▶ Ellenőrizze a légterelő lemezek [2] szabad mozgását.
▶ Válassza ki a fűtési üzemmódot a távszabályozón.
▶ 5 percen át tesztelje a fűtési üzemmódot.
▶ A működés leállításához nyomja meg ismét az ON/OFF gombot.
4.3 Átadás az üzemeltetőnek
▶ Miután a rendszert beállította, adja át a szerelési útmutatót az ügyfélnek.
Magyarázza el az ügyfélnek a rendszer kezelését a kezelési útmutató alapján.
- Javasolja az ügyfélnek, hogy figyelmesen olvassa el a kezelési útmutatót.
5 Zavarelhárítás
5.1 Üzemzavarok a berendezésen

FIGYELMEZTETÉS
Elektromos áramütés okozta életveszély!
A feszültség alatt álló elektromos komponensek megérintése áramütést okozhat.
▶ Az elektromos alkatrészeken végzett munkák elött minden póluson meg kell szakítani a feszültségellátást (a biztosítékkal, LS kapcsolóval), és biztosítani kell véletlen bekapcsolás ellen.
A készülék üzemzavarát a következő lámpák egymást követő villogása is jelezheti:
• Müködésjelző lámpa ⏻ (zöld)
- Időzítő lámpa (narancssárga)
• WLAN lámpa (zöld)
A villogások száma jelzi az üzemzavar kódjának számát.
Például a 23 - 4-es üzemzavar esetén a működésjelző lámpa ⏻ (zöld)
kétszer villog, majd az időzítő lámpa (narancssárga) háromszor, a WLAN lámpa (zöld) pedig négyszer. Alternatív megoldásként az üzemzavar kódja behívható a távszabályozóval → kezelési útmutató
Ha egy üzemzavar 10 percnél hosszabb ideig fennáll:
▶ Rövid időre szakítsa meg az áramellátást, majd kapcsolja újra be a beltéri egységet.
Amennyiben egy üzemzavart nem lehet megszüntetni:
▶ Hívja a vevőszolgálatot, és adja meg az üzemzavar kódját és a készülék adatait.
Zavarkód Lehetséges ok
| 00 – 0 Normál üzemmód | |
| 01 – ... Rövidzárlat a kültéri egység termisztorán | |
| 02 – ... Üzemzavar a kompresszor vagy a höcserélő túl magas hömérséklete miatt | |
| 03 – 0 A kültéri egység a védelem érdekében ideiglenesen kikapcsol. | |
| 05 – ... Megszakadt áramkör a kültéri egység termisztorán | |
| 06 – ... | Túlterhelés az elégtelen hűtőközeg vagy az akadályozott levegőbe-/kivezetés miatt. Üzemzavar az IPM modulon vagy túláramvédelem a kültéri egység fő elektronika-paneljén. |
| 07 – ... | |
| 09 – ... | Üzemzavar a termisztoron vagy a négyutas szelepen vagy elégtelen hűtőközeg. |
| 10 – ... Paraméterhiba a kültéri egység EEPROM-jában | |
| 11 – ... Üzemzavar a kültéri egység ventilátorán | |
| 13 – ... Üzemzavar a kompresszoron indításkor vagy működés közben | |
| 14 – ... Üzemzavar az impulzus amplitúdó modulációjában | |
| 17 – ... | Megszakadt áramkörű készülékek helytelen elektromos csatlakoztatása |
| 18 – ... Rövidzárlatos készülékek helytelen elektromos csatlakoztatása | |
| 19 – ... Üzemzavar a beltéri egység ventilátorán | |
| 20 – ... Paraméterhiba a beltéri egység EEPROM-jában | |
| 24 – ... | Kommunikációs hiba a beltéri egység és a WLAN között |
| 26 – ... Üzemzavar a beltéri egység egyik termisztorán | |
- tábl.
5.2 Kijelzés nélküli üzemzavarok
Üzemzavar Lehetséges ok Megoldás
| A beltéri egység teljesítménye túl gyenge. A kültéri vagy a beltéri egység hőcserélője szennyezett. | ► Tisztítsa meg a kültéri vagy a beltéri egység hőcserélőjét. |
| Túl kevés hűtőközeg ► Ellenőrizze a csövek tömítettségét, szükségesetén tömítse őket újra. ► Töltsön be hűtőközeget. | |
| A kültéri vagy a beltéri egység nem üzemel. | Nincs áram ► Ellenőrizze az elektromos csatlakozást. ► Kapcsolja be a beltéri egységet. |
| Az FI relé kioldott. ► Ellenőrizze az elektromos csatlakozást. ► Ellenőrizze az FI relét. | |
| A kültéri vagy a beltéri egység folyamatosan elindul és leáll. | Túl kevés hűtőközeg van a rendszerben. ► Ellenőrizze a csövek tömítettségét, szükségesetén tömítse őket újra. ► Töltsön be hűtőközeget. |
| Túl sok hűtőközeg van a rendszerben. Hűtőközeg-visszanyerő készülékkel távolítsa el a hűtőközeget. | |
| A hűtőközegkörbe nedvesség vagy szennyeződés jutott. ► Ürítse ki a hűtőközegkört. ► Töltsön be új hűtőközeget. | |
| A feszültségingadozások túl magasak. ► Szereljen be feszültségszabályozót. | |
| A kompresszor hibás. ► Cserélje ki a kompresszort. | |
- tábl.
6 Környezetvédelem és megsemmisítés
A környezetvédelem a Bosch csoport vállalati alapelvét képezi. A termékek minősége, a gazdaságosság és a környezetvédelem számunkra egyenrangú célt képez. A környezetvédelmi törvények és előírások szigorúan betartásra kerülnek.
A környezet védelmére a gazdasági szempontokat figyelembe véve a lehető legjobb technológiát és anyagokat alkalmazzuk.
Csomagolás
A csomagolásnál részesei vagyunk az országspecifikus értékesítési rendszereknek, amelyek optimális újrafelhasználást biztosítanak. Minden általunk használt csomagolóanyag környezetbarát és újrahasznosítható.
Régi készülék
A régi készülékek tartalmaznak olyan anyagokat, amelyeket újra lehet hasznosítani.
Az egyes szerkezeti csoportokat könnyen szét lehet választani. A műanyagok meg vannak jelölve. Így osztályozhatók a különböző szerelvénycsoportok és továbbíthatók újrafelhasználás, ill. ártalmatlanítás céljára.
Régi elektromos és elektronikus készülékek

Ez a szimbólum azt jelenti, hogy a terméket nem szabad más hulladékokkal együtt ártalmatlanítani, hanem kezelés, gyűjtés, újrahasznosítás és ártalmatlanítás céljából el kell vinni a hulladékgyűjtő helyekre.
A szimbólum elektronikus hulladékokra vonatkozó
előírásokkal, például „2012/19/EK európai rendelet használt elektromos és elektronikus készülékekre“ rendelkező országokra érvényes. Ezek az előírások azokat a keretfeltételeket rögzítik, amelyek az egyes országokban a használt elektronikus készülékek visszaadására és újrahasznosítására érvényesek.
Mivel az elektronikus készülékek veszélyes anyagokat tartalmazhatnak, azokat a felelősség tudatában kell újrahasznosítani annak érdekében, hogy a lehetséges környezeti károkat és az emberek egészségére vonatkozó veszélyeket minimalizálni lehessen. Ezen túlmenően az elektronikus hulladék újrahasznosítása a természetes források kíméléséhez is hozzájárul.
Kérjük, hogy a használt elektromos és elektronikus készülékek környezet számára elviselhető ártalmatlanítására vonatkozó további információkért forduljon az illetékes helyi hatóságokhoz, az Önnel kapcsolatban álló hulladék-ártalmatlanító vállalathoz vagy ahhoz a kereskedőhöz, akitől a terméket vásárolta.
További információkat itt találhat: www.weee.bosch-thermotechnology.com/
Akkumulátorok
Az elemeket, akkumulátorokat tilos a háztartási hulladékkal együtt kezelni. Az elhasználódott elemeket, akkumulátorokat a helyi gyűjtőrendszerekben kell ártalmatlanítani.
R32 hűtőközeg

A készülék fluorozott R32 hajtógázt tartalmaz (üvegházhatási potenciál: 675 ^1) ), amely alacsony gyúlékonyságú és alacsony toxicitású (A2L vagy A2).
A tartalmazott mennyiség a kültéri egység típustábláján van feltüntetve.
A hütőközegek veszélyt jelentenek a környezetre, a gyűjtésüket és az ártalmatlanításukat elkülönítve kell végezni.
7 A d a t v é d e l
Ahhoz, hogy egy Bosch fűtési/szellőztetési rendszer távellenőrzése és távszabályozása ezzel a termékkel lehetséges legyen, internetkapcsolatra van szükség. Az internettel történő kapcsolatfelvétel után ez a termék automatikusan létrehozza a kapcsolatot egy Bosch szerverrel. Ilyenkor a kapcsolathoz szükséges adatok, különösen az IP-cím, automatikusan átvitelre kerülnek és a Bosch Thermotechnik feldolgozza őket. A feldolgozás ennek a terméknek a gyári beállításokra történő visszaállításával állíthatók be. A további adatfeldolgozási tudnivalókat a következő adatvédelmi tudnivalókban és az interneten találhatja meg.

Cégünk, a Robert Bosch Kft., Termotechnika Üzletág, 1103 Budapest, Gyömrői út 104.,
Magyarország, termék- és beépítési tudnivalókat, technikai és csatlakozási adatokat, kommunikációs adatokat, termékregisztrációs és ügyféladatok előzményeit dolgoz fel a termék funkcionalitásának
biztosítása érdekében (GDPR 6. cikk, 1. bekezdés 1 b albekezdés), a termékfelügyeleti kötelezettség teljesítése és a termékbiztonsági és biztonsági okok miatt (GDPR 6. cikk, 1. bekezdés 1 f albekezdés), a garanciális és termékregisztrációs kérdésekkel kapcsolatos jogaink védelme érdekében (GDPR 6.cikk, 1. bekezdés 1 f albekezdés) valamint, hogy elemezzük termékeink forgalmazását, és személyre szabott információkat és ajánlatokat adjunk a termékhez (GDPR 6.cikk, 1. bekezdés 1. albekezdés). Az olyan szolgáltatások nyújtása érdekében, mint az értékesítési és marketing szolgáltatások, szerződéskezelés, fizetéskezelés, programozás, adattárolás és a forródrót-szolgáltatások, összeállíthatunk és továbbíthatunk adatokat külső szolgáltatók és/vagy a Bosch kapcsolt vállalkozásai részére. Bizonyos esetekben, de csak akkor, ha megfelelő adatvédelem biztosított, a személyes adatokat az Európai Gazdasági Térségen kívüli címzettek részére is továbbítani lehet. További információ nyújtása kérésre történik. A következő címen léphet kapcsolatba az adatvédelmi tisztviselővel: Adatvédelmi tisztviselő, információbiztonság és adatvédelem (C/ISP), Robert Bosch GmbH, Postafiók 30 02 20, 70442 Stuttgart, NÉMETORSZÁG.
Önnek joga van ahhoz, hogy bármikor tiltakozzon a személyes adatainak a kezelése ellen (GDPR 6.cikk, 1. bekezdés 1 falbekezdés alapján) az Ön konkrét helyzetével vagy közvetlen marketing céllal kapcsolatos okokból. Jogainak gyakorlásához kérjük, lépjen kapcsolatba velünk a
DPO@bosch.com címen. További információért kérjük, kövesse a QR-kódot.
8 Müszaki adatok
| CLC6001i-Set 25 HE | CLC6001i-Set 35 HE | CLC8001i-Set 25 HE | CLC8001i-Set 35 HE | ||
| Hütés | |||||
| Névleges teljesítmény kW | 2,5 | 3,5 | 2,5 | 3,5 | |
| kBTU/h | 9 | 12 | 9 | 12 | |
| Teljesítményfelvétel névleges terhelés esetén W 550 870 480 780 | |||||
| Teljesítmény (min. - max.) kW 0,9-3,0 0,9-4,2 0,9-3,0 0,9-4,2 | |||||
| Hütési terhelés (Pdesignc) kW 2,5 3,5 2,5 3,5 | |||||
| Energiahatékonyság (SEER) - 7,7 7,6 8,5 8,5 | |||||
| Energiahatékonysági osztály | - | A++ | A++ | A+++ | A+++ |
| Fütés | |||||
| Névleges teljesítmény | kW | 3,2 | 4,0 | 3,2 | 4,2 |
| kBTU/h | 10,9 | 13,6 | 10,9 | 14,3 | |
| Teljesítményfelvétel névleges terhelés esetén | W | 750 | 1000 | 610 | 910 |
| Teljesítmény (min. - max.) kW 0,9-4,5 0,9-5,5 0,9-5,0 0,9-6,5 | |||||
| Hütési terhelés (Pdesignh) kW 2,8 3,0 2,8 3,2 | |||||
| Energiahatékonyság (SCOP) | - | 4,6 4,6 5,1 5,1 | |||
| Energiahatékonysági osztály | - | A++ | A++ | A+++ | A+++ |
| Általános tudnivalók | |||||
| Feszültségellátás | V/Hz | 220-240 / 50 | 220-240 / 50 | 220-240 / 50 | 220-240 / 50 |
| Max. teljesítményfelvétel | W | 1430 | 1840 | 1500 | 2000 |
| Hütőközeg | - | R32 | R32 | R32 | R32 |
| Hütőközeg töltési mennyisége | g | 910 | 910 | 1100 | 1100 |
| Névleges nyomás | MPa | 4,25 | 4,25 | 4,25 | 4,25 |
| Beltéri egység | |||||
| Térfogatáram (magas/alacsony) | m^3/h | 687/636 | 696/678 | 786/852 | 852/852 |
| Hangnyomásszint (magas/alacsony/halk) | dB(A) | 39/33/23 | 40/34/23 | 46/37/23 | 46/37/23 |
| Hangteljesítményszint | dB(A) | 54 | 55 | 57 | 59 |
| Méretek (szélesség × mélység × magasság) | mm | 879 × 229 × 289 | 879 × 229 × 289 | 879 × 229 × 289 | 879 × 229 × 289 |
| Nettó súly | kg | 9 | 9 | 10 | 10 |
| Kültéri egység | |||||
| Térfogatáram | m^3/h | 1728 | 1872 | 1950 | |
| Hangnyomásszint | dB(A) | 48 | 49 | 47 | 48 |
| Hangteljesítményszint | dB(A) | 62 | 63 | 59 | 61 |
| Megengedett környezeti hőmérséklet (hűtés/fűtés) | °C | -10...48/-15...24 | -10...48/-15...24 | -10...48/-15...24 | -10...48/-15...24 |
| Méretek (szélesség × mélység × magasság) | mm | 780 × 269 × 540 | 780 × 269 × 540 | 800 × 300 × 630 | 800 × 300 × 630 |
| Nettó súly | kg | 30 | 30 | 39 | 39 |
- tábl.
