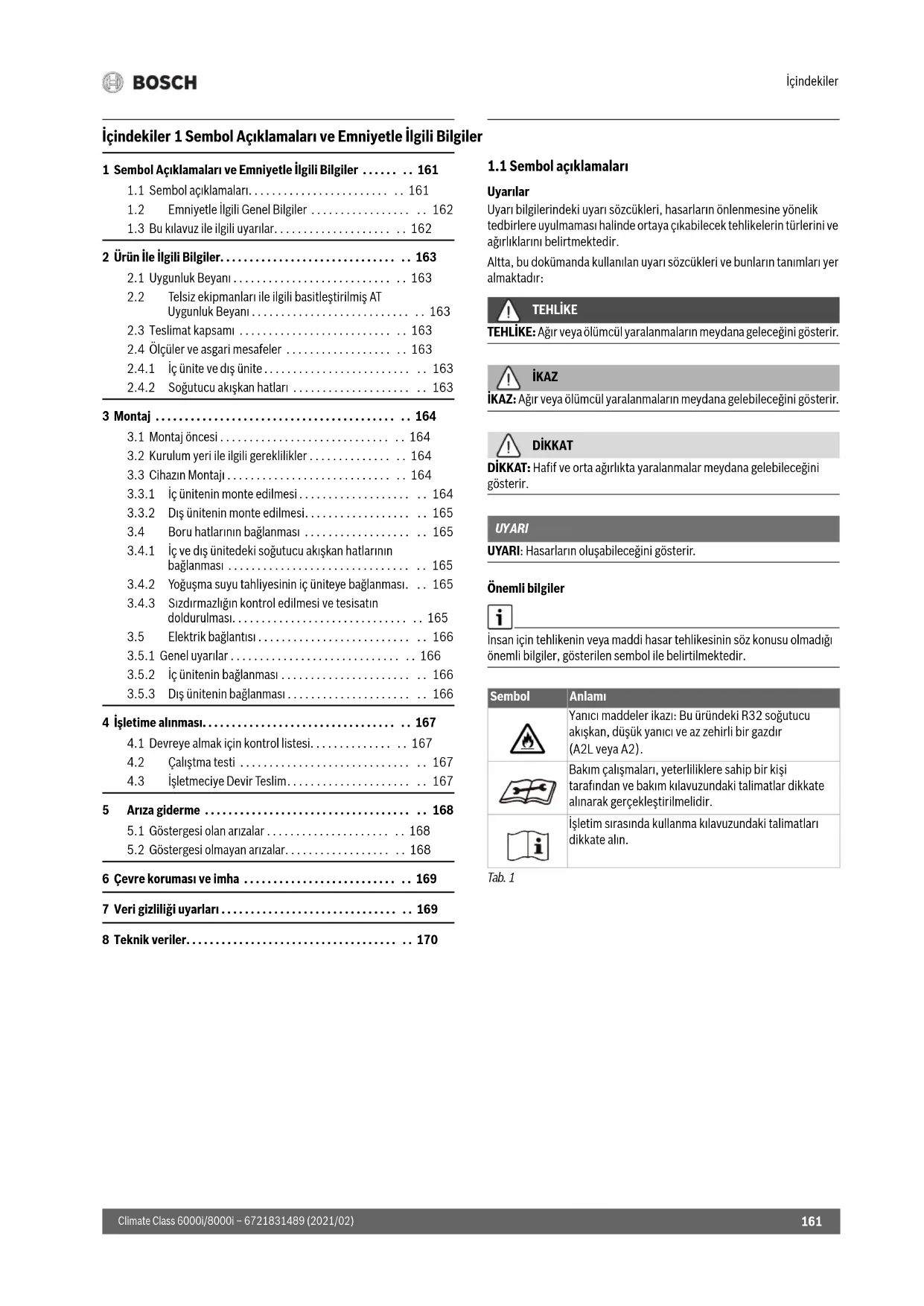

İçindekiler 1 Sembol Açıklamaları ve Emniyetle İlgili Bilgiler

1 Sembol Açıklamaları ve Emniyetle İlgili Bilgiler ..... 161

1.1 Sembol açıklamaları.... 161
1.2 Emniyetle İlgili Genel Bilgiler 162
1.3 Bu kılavuz ile ilgili uyarılar.... 162

2 Ürün İle İlgili Bilgiler.... 163

2.1 Uygunluk Beyanı 163
2.2 Telsiz ekipmanları ile ilgili basitleştirilmiş AT Uygunluk Beyanı 163
2.3 Teslimat kapsamı 163
2.4 Ölçüler ve asgari mesafeler ..... 163
2.4.1 İç ünite ve dış ünite.... 163
2.4.2 Soğutucu akışkan hatları 163

3 Montaj .... 164

3.1 Montaj öncesi 164
3.2 Kurulum yeri ile ilgili gereklilikler ..... 164
3.3 Cihazın Montajı 164
3.3.1 İç ünitenin monte edilmesi ..... 164
3.3.2 Dis ünitenin monte edilmesi.... 165
3.4 Boru hatlarının bağlanması ..... 165
3.4.1 İç ve dış ünitedeki soğutucu akışkan hatlarının bağlanması 165
3.4.2 Yoğuşma suyu tahliyesinin iç üniteye bağlanması. .. 165
3.4.3 Sızdırmazlığın kontrol edilmesi ve tesisatın doldurulması.... 165
3.5 Elektrik bağlantısı 166
3.5.1 Genel uyarılar .... 166
3.5.2 İç ünitenin bağlanması ..... 166
3.5.3 Dış ünitenin bağlanması.... 166

4 İşletime alınması.... 167

4.1 Devreye almak için kontrol listesi.... 167
4.2 Çalışma testi 167
4.3 İşletmeciye Devir Teslim.... 167

5 Ariza giderme .... 168

5.1 Göstergesi olan arızalar .... 168
5.2 Göstergesi olmayan arızalar.... 168

6 Çevre koruması ve imha .... 169

7 Veri gizliliği uyarları .... 169

8 Teknik veriler.... 170

1.1 Sembol açıklamaları

Uyarılar

Uyarı bilgilerindeki uyarı sözcükleri, hasarların önlenmesine yönelik tedbirlere uyulmaması halinde ortaya çıkabilecek tehlikelerin türlerini ve ağırlıklarını belirtmektedir.

Altta, bu dokümanda kullanılan uyarı sözcükleri ve bunların tanımları yer almaktadır:

TEHLİKE

TEHLİKE: Ağır veya ölümcül yaralanmaların meydana geleceğini gösterir.

iKAZ

İKAZ: Ağır veya ölümcül yaralanmaların meydana gelebileceğini gösterir.

DİKKAT

DİKKAT: Hafif ve orta ağırlıkta yaralanmalar meydana gelebileceğini gösterir.

UYARI

UYARI: Hasarların oluşabileceği gösterir.

Önemli bilgiler

İnsan için tehlikenin veya maddi hasar tehlikesinin söz konusu olmadığı önemli bilgiler, gösterilen sembol ile belirtilmektedir.

Sembol	Anlamı
	Yanıcı maddeler ikazı: Bu üründeki R32 soğutucu akışkan, düşük yanıcı ve az zehirli bir gazdır (A2L veya A2).
	Bakım çalışmaları, yeterliliklere sahip bir kişi tarafından ve bakım kılavuzundaki talimatlar dikkate alınarak gerçekleştirilmelidir.
	İşletim sırasında kullanma kılavuzundaki talimatları dikkate alın.

Tab. 1

1.2 Emniyetle İlgili Genel Bilgiler

⚠️ Hedef Grubu İçin Bilgiler

Bu montaj kılavuzu, soğutma teknolojisi, klima teknolojisi ve elektroteknik konusunda yetkili servis personeli için hazırlanmıştır. Sistem ile ilgili tüm kılavuzlardaki talimatlara uyulmalıdır. Talimatların dikkate alınmaması, maddi hasarlara, yaralanmalara ve ölüm tehlikesine yol açabilir.

▶ Tüm sistem bileşenlerinin montaj kılavuzlarını montaj çalışmalarına başlamadan önce okuyun.
▶ Emniyetle ilgili bilgileri ve uyarı bilgilerini dikkate alın.
▶ Ulusal ve bölgesel yönetmelikleri, teknik kuralları ve direktifleri dikkate alın.
▶ Yapılan çalışmaları belgelendirin.

Talimatlara uygun kullanım

İç ünite, bir dış üniteye ve örneğin kumanda panelleri gibi sistem bileşenlerine bağlantısı bulunan bina içindeki yerlere monte edilmesi için tasarlanmıştır. Dış ünite, bir veya daha fazla iç üniteye ve örneğin kumanda panelleri gibi sistem bileşenlerine bağlantısı bulunan bina dışındaki yerlere monte edilmesi için tasarlanmıştır.

Bunun dışındaki kullanımlar amacına uygun olmayan kullanım olarak kabul edilmektedir. Usulüne uygun olmayan kullanım nedeniyle meydana gelen hasarlar için üretici firma herhangi bir sorumluluk üstlenmez.

Özel yerlere (kapalı otopark, teknik odalar, balkon veya yarı açık yerler) monte edilmesi ile ilgili hususlar:

▶ Öncelikle teknik dokümantasyonda belirtilen montaj yeri ile ilgili gereklilikleri dikkate alın.

⚠️ Soğutucu akışkana bağlı genel tehlikeler

▶ Bu cihaza R32 soğutucu akışkanı doldurulmuştur. Soğutucu akışkan gazı alev ile temas ettiğinde zehirli gazlar oluşturabilir.
▶ Montaj sırasında dışarı soğutucu akışkan sızıntısı olursa odayı iyice havalandırın.
▶ Montajdan sonra sistemin sızdırmazlığını kontrol edin.
▶ Soğutucu akışkan devresine, belirtilenden başka soğutucu akışkanın (R32) girmesini önleyin.

Evlerde kullanım ve benzeri amaçlar için imal edilen elektrikli cihazların emniyeti

Elektrikli cihazların yol açtığı tehlikelerin önlenmesi amacıyla, EN 60335-1 standardına uygun olarak aşağıda belirtilen hükümler geçerlidir:

“Bu cihaz, gözetim altında tutuldukları veya cihazın güvenli kullanımı konusunda bilgilendirildikleri ve kullanımdan kaynaklanabilecek tehlikelerin bilincinde oldukları sürece 8. yaşını aşmış çocuklar ve kısıtlı fiziksel, duyusal veya mental yeteneklere sahip veya eksik deneyime ve bilgiye sahip kişiler tarafından kullanılabilir. Çocuklar cihaz ile oynamamalıdır. Temizlik ve kullanıcı tarafından yapılması gereken bakım çalışmalarının, gözetim altında tutulmayan çocuklar tarafından yapılması yasaktır.”

"Şebeke bağlantı kablosu hasar gördüğünde, muhtemel tehlikelerin önlenmesi için bu kablo, üretici, üreticinin müşteri hizmetleri veya eşdeğer niteliklere sahip kişiler tarafından değiştirilmelidir."

⚠️ İşletmeciye Devir Teslim

İşletmeciye devir teslim yapılacağı zaman, klima sisteminin kullanım şekli ve çalışma koşulları hakkında kendisine bilgi verin.

Kullanım şeklini açıklayın; bu kapsamda, özellikle emniyet açısından önemli tüm uygulamaları vurgulayın.
Özellikle aşağıda belirtilen konularda uyarın: - Dönüşüm ve onarım işleri, sadece bayi ve servis tarafından yapılabilir. - Güvenli ve çevre dostu işletim için yılda en az bir defa muayene ve kontrol faaliyetleri ve de gerektiğinde temizlik ve bakım faaliyetleri uygulanmalıdır.
Eksik yapılan veya usulüne uygun yapılmayan kontrol, muayene, temizlik ve bakım faaliyetleri kaynaklı olası sonuçlar (ölüm tehlikesine yol açabilecek yaralanmalar veya maddi hasarlar) bildirilmelidir.
▶ Montaj ve kullanma kılavuzlarını, daha sonra başvurmak üzere saklaması için işletmeciye verin.

1.3 Bu kılavuz ile ilgili uyarılar

Şekiller, toplu şekilde bu kılavuzun sonunda yer almaktadır.

Metin, şekillere referanslar içermektedir.

Ürünler, modele bağlı olarak bu kılavuzdaki şekillerden farklı olabilir.

2 Ürün İle İlgili Bilgiler

2.1 Uygunluk Beyani

Bu ürün, yapısı ve çalışma şekli bakımından Avrupa Birliği yönetmeliklerince ve ulusal yönetmeliklerce öngörülen gerekliliklere uygundur.

CE işareti ile ürünün, ürünün CE ile işaretlendirilmesini gerektiren ve uygulanması gereken yasal Avrupa Birliği yönetmeliklerine uygunluğu beyan edilir.

Uygunluk Beyanı'nın eksiksiz metnine İnternet üzerinden ulaşabilirsiniz: www.bosch-thermotechnology.com/tr.

2.2 Telsiz ekipmanları ile ilgili basitleştirilmiş AT Uygunluk Beyanı

Bosch Thermotechnik GmbH firması, bu kılavuzda anlatılan telsiz teknolojisine sahip Climate Class 6000i/8000i ürününün 2014/53/AT sayılı yönetmeliğe uygun olduğunu beyan ediyor.

AT Uygunluk Beyanı'nın eksiksiz metnine internet üzerinden ulaşabilirsiniz: www.bosch-thermotechnology.com/tr.

2.3 Teslimat kapsamı

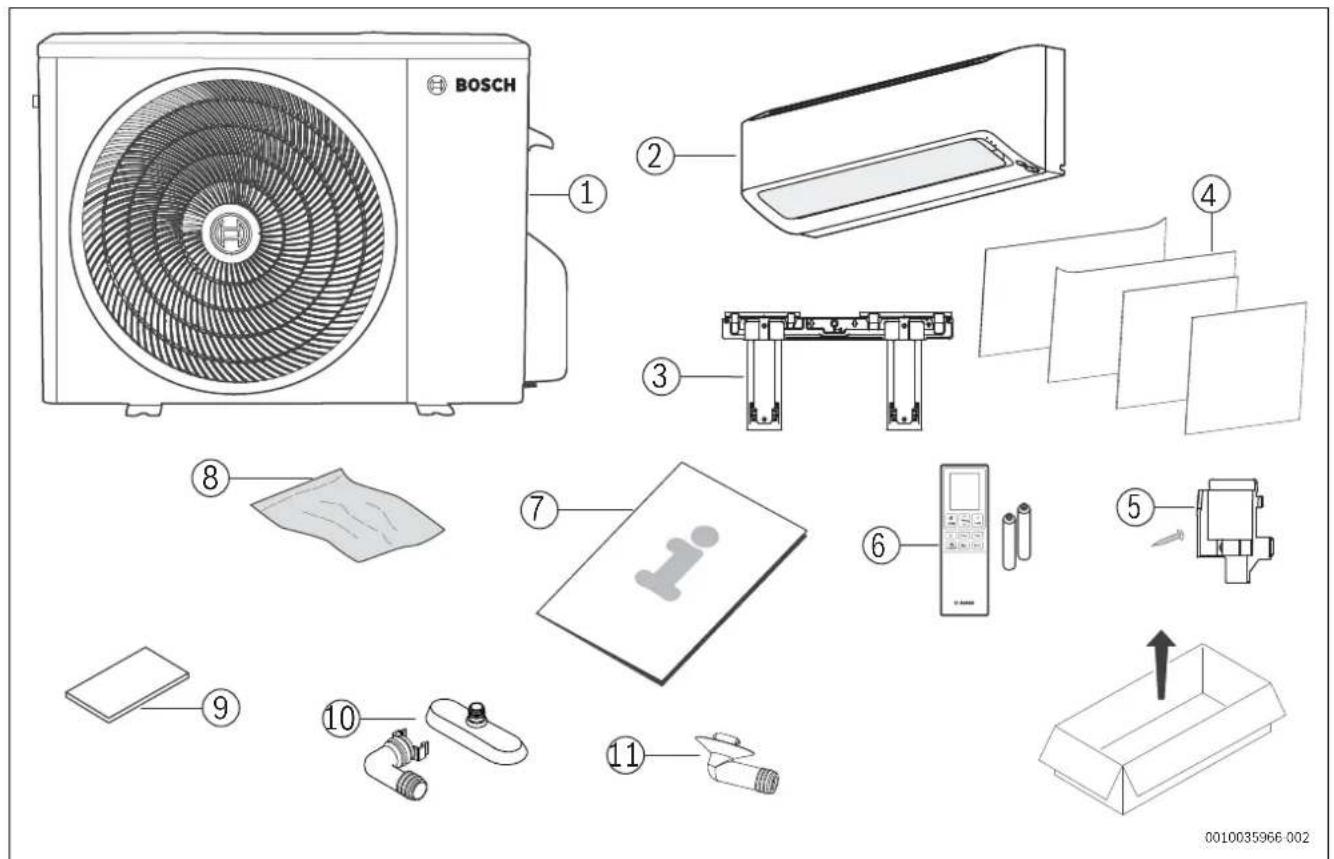

Şekil 1 ile ilgili açıklamalar:

[1] Dış ünite (soğutucu akışkan doldurulmuştur)
[2] iç ünite (azot doldurulmuştur)
[3] Montaj bağlantı plakası
[4] Ayna plaka (sadece renkli CLC8001i... T/S/R modelleri için) 1)
[5] Vidalı klemens kutusu kapağı
[6] Pilli uzaktan kumanda
[7] Ürün dokümantasyonu için matbu dokümantasyon seti
[8] Tespit malzemesi (7 adet uzun vida, uzaktan kumandanın tespitlenmesi için 1 adet özel vida ve 8 adet dübel)
[9] Plaka (gerilme önleyicide kablonun tespitlenmesi için)
[10] Tahliye birleştirme parçası ve tahliye teknesi (sadece CLC8001i... modelleri için)
[11] Tahliye bağlantısı (sadece CLC6001i... modelleri için)

2.4 Ölçüler ve asgari mesafeler

2.4.1 İç ünite ve dış ünite

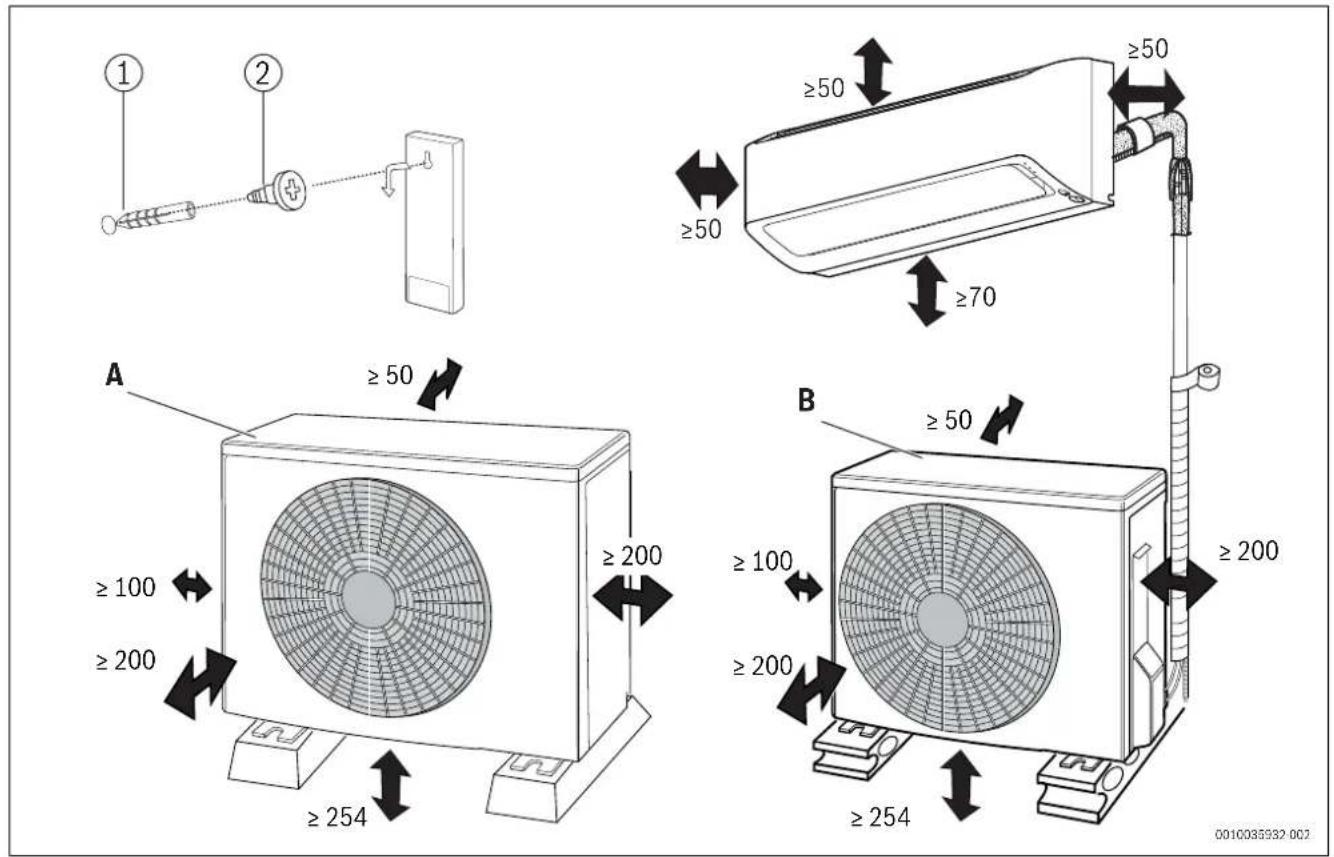

Resim 2

[1] Dübel (teslimat kapsamı)

[2] Özel vida (teslimat kapsamı)

A Model CLC8001i...

B Model CLC6001i...

2.4.2 Soğutucu akışkan hatları

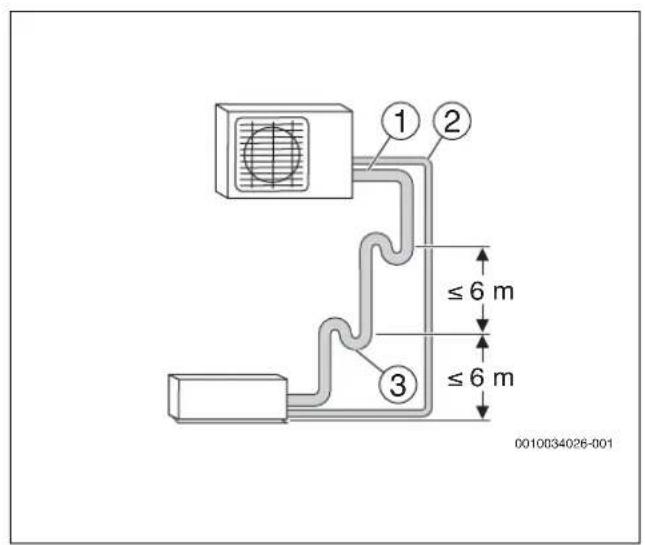

Şekil 3 ile ilgili açıklamalar:

[1] Gaz tarafından boru
[2] Sivi tarafından boru
[3] Yağ separatörü olarak sifon biçimli dirsek

i

Dış ünite iç üniteden daha yüksekfe yerleştirildiğinde, gaz tarafından en fazla 6 metre ilerisine ve her 6 metrede bir sifon biçimli bir dirsek yerleştirin ( Şekil 3, [1]).

▶ İç ünite ile dış ünite arasında maksimum boru uzunluğuna ve maksimum yükseklik farkına uyun.

	Maksimum boru uzunluğu1) [m]	Maksimum yükseklik farkı2) [m]
Tüm tipler ≤ 15 ≤ 10

1) Gaz tarafı veya sıvı tarafı

2) Alt kenardan alt kenara ölçülmüş.

Tab. 2 Boru uzunluğu ve yükseklik farkı

	Boru çapı
Cihaz tipi Sıvı tarafı [mm] Gaz tarafı [mm]
Tüm tipler 6,35 (1/4")	9,53 (3/8")

Tab. 3 Cihaz tipine bağlı olarak boru çapı

Boru çapı [mm]	Alternatif boru çapı [mm]
6,35 (1/4")	6
9,53 (3/8")	10

Tab. 4 Alternatif boru çapı

Boruların özellikleri
Min. boru hattı uzunluğu	3 m
Boru hattı uzunluğu 7,5 metreden fazla olduğunda ek soğutucu akışkan (sıvı tarafı)	CLC6001i...: 15 g/mCLC8001i...: 0 g/m^1)
6,35 mm ile 12,7 mm arası boru çapında boru kalınlığı	≥ 0,8 mm
Isı izolasyonu kalınlığı	≥ 6 mm
Isı izolasyonu malzemesi	Polietilen köpük

1) Maksimum 15 m boru uzunluğu için önceden doldurulmuştur.

Tab. 5

3 M o n t a j

3.1 Montaj öncesi

DİKKAT

Keskin kenarlar nedeniyle yaralanma tehlikesi!

▶ Montaj sırasında koruyucu eldivenler kullanın.

DIKKAT

Yanma tehlikesi!

Boru hatları işletim sırasında ciddi oranda isinir.

▶ Boru hatlarına dokunmadan önce soğuduğundan emin olun.
▶ Teslimat kapsamının eksiksiz ve sorunsuz olduğunu kontrol edin.
- İç ünitenin borularını açma sırasında, negatif basınç nedeniyle bir fisilitı sesinin çıktığını kontrol edin.

3.2 Kurulum yeri ile ilgili gereklilikler

▶ Asgari mesafelere uyun (→ Şekil 4).

İç ünite

▶ İç üniteyi, açık tutuşma kaynaklarının (örn. açık alevler, çalışan bir gazlı cihaz veya çalışan bir elektrikli ısıtıcı) bulunduğu bir kapalı ortamda çalıştırmayın.
Montaj yüksekliği en az 2,5 m olduğunda, cihaz 4 m ^2 büyüklüğünde bir odaya monte edilebilir. Montaj yüksekliği daha düşük olduğunda odanın alanı daha büyük olmalıdır.
▶ Montaj yeri, deniz seviyesinden 2000 m'den yüksek bir yerde olmamalıdır.
▶ Sorunsuz hava sirkülasyonu için hava girişinin ve hava çıkışının önünde herhangi bir engel bulundurmayın. Aksi takdirde güç kaybı ve ses basıncı seviyesinde artış meydana gelir.
▶ Televizyon, radyo ve benzer cihazları, cihazdan ve uzaktan kumandadan en az 1 metre uzak tutun.
▶ İç ünitenin montajı için, titreşimleri sönümleyen bir duvar seçin.

Dis ünite

▶ Dış üniteyi makine yağı buharına, sıcak kaynak buharlarına, sülfür gazına vs. maruz bırakmayın.
▶ Dış üniteyi doğrudan su kenarına monte etmeyin veya denizden esen rüzgara maruz bırakmayın.
▶ Dış ünitede hiçbir zaman kar olmamasını sağlayın.
▶ Atık hava veya çalışma sesleri rahatsız edecek düzeyde olmamalıdır.
Dış ünite çevresinde hava sirkülasyonu iyi olmalı, ancak cihaz şiddetli rüzgara maruz bırakılmamalıdır.
▶ Çalışma sırasında oluşan yoğuşma suyu sorunsuz şekilde tahliye edilebilmelidir. Gerekirse bir boşaltma hortumu döseyin. Soğuk bölgelerde buzlanma oluşabileceği için boşaltma hortumunun döşenmesi tavsiye edilmez
▶ Dış üniteyi sabit bir altlık üzerine yerleştirin.

3.3 Cihazın Montajı

UYARI

Usulüne uygun olarak yapılmayan montaj nedeniyle maddi hasar!

Usulüne uygun olarak yapılmayan montaj, cihazın duvardan çözülüp düşmesine yol açabilir.

▶ Cihazı, sadece sağlam ve düz bir duvara monte edin.
Duvar, cihazın ağırlığı taşıyabilecek kapasitede olmalıdır.
▶ Sadece duvar tipi ve cihaz ağırlığı için uygun vidalar ve dübeller kullanım.

3.3.1 İç ünitenin monte edilmesi

▶ Koliyi açın ve iç üniteyi çekerek çıkarın.
▶ İç üniteyi, ambalajın koruma parçaları ile ön tarafı üzerine koyun.
▶ İç ünitenin arka tarafındani montaj plakasını çıkarın.
▶ Montaj yerini, minimum mesafeleri dikkate alarak belirleyin (→ Şekil 2).

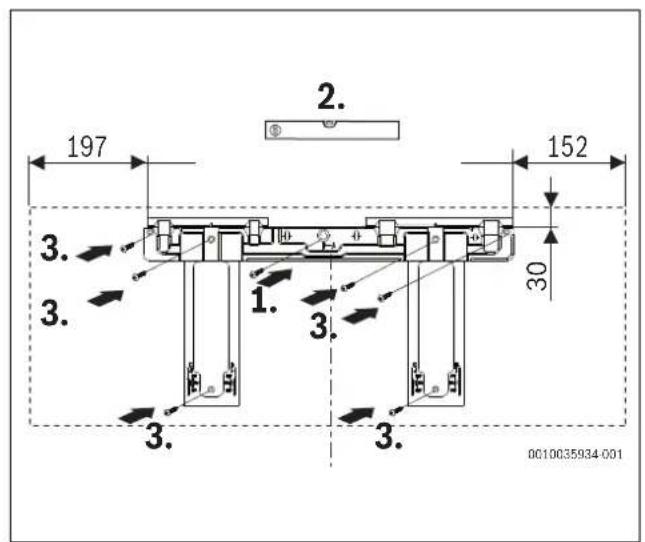

▶ Montaj plakasını vida ve dübel ile duvardaki ortadaki deliğe sabitleyin ve yatay şekilde hizalayın (→ Şekil 4).
▶ Montaj plakasını diğer altı vida ve dübel ile sabitleyin ve montaj plakasının duvarda düz durmasını sağlayın.

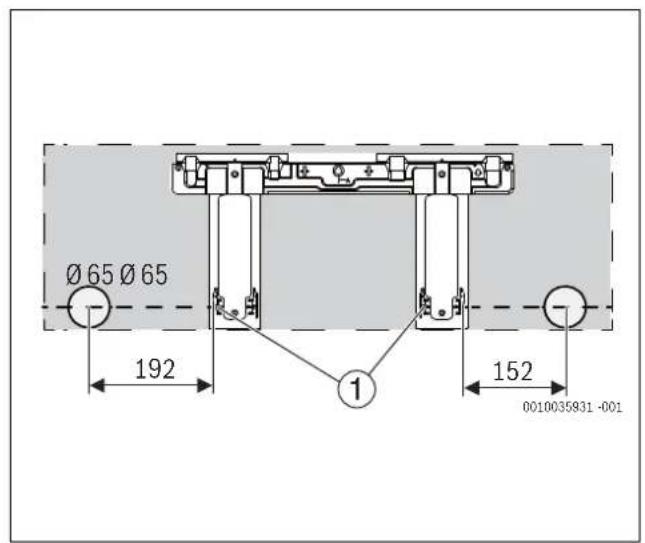

▶ Boru tesisatı için duvar geçiş deliği açın (duvar geçişi için iç ünitenin arkası önerilir → Şekil 5).

işaretler [1] deliğin konumlandırılması için kullanılır.

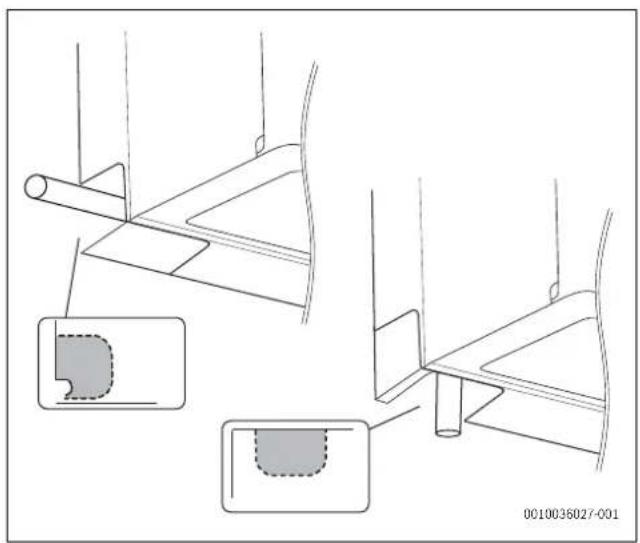

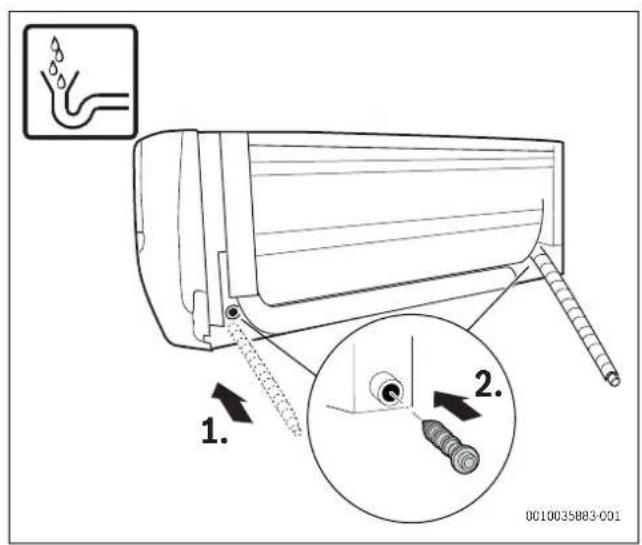

▶ Gerekirse yoğuşma suyu tahliyesinin pozisyonunu değiştirin ( Şekil 6).

İç ünitedeki boru rakorları, genellikle iç ünitenin arkasında bulunur. Boruların iç üniteyi yerine asmadan önce uzatılmasını öneririz.

▶ Boru bağlantılarını Bölüm 3.4 altında belirtildiği şekilde gerçekleştirin.

▶ Gerekirse boru tesisatını istenen yönde bütün ve yan taraftaki veya alt tarafta koruma sacındaki deliği kırarak açın(→ Şekil 8).
▶ Boru tesisatını duvardan geçirin ve iç üniteyi montaj plakasına asın (→ Şekil 9).
▶ CLC8001i... T/S/R için ilgili yerlere takılması gereken ilave ayna plakaları mevcuttur ( Şekil 10, [2]).
– Ayna plakaların pozisyonunu belirleyin. 1)
- Y a p i şkanlı folyoyu çekerek çıkarın.
– Ayna plakalarını, halihazırda mevcut ayna plakalarına [1] uygun duruma getirin.

İç ünitenin montaj plakasından çıkarılması gerektiğinde:

▶ İç ünitenin alt tarafındani işaretlere bastırın ve iç üniteyi öne doğru çekin ( Şekil 11, [1]).

Renkli CLC8001i... modellerinde bu işaretler, bu yere bir ayna plakası takıldığından dolayı görülmez. Buna rağmen iç ünite, ilgili yerlere bastırılarak duvardan çıkarılabilir.

3.3.2 Dış ünitenin monte edilmesi

▶ Koliyi dik duruma getirin.
▶ Bantları kesin ve çıkarın.
▶ Koliyi yukarı doğru çekin ve ambalajı çıkarın.
▶ Kurulum türüne bağlı olarak bağımsız bağlantı veya duvar bağlantı elemanını hazırlayın ve monte edin.
▶ Dış üniteyi zemine yerleştirin veya asın ve ayaklar için birlikte teslim edilen veya müşteri tarafından tedarik edilen titreşim sönümleyicileri kullanın.
Bağımsız bağlantı veya duvar bağlantı elemanı ile montaj durumunda, birlikte teslim edilen contalı tahliye teknesini [2] tahliye dirseği [3] ile tahliye deliğine [1] takın (→ Şekil 12).

3.4 Boru hatlarının bağlanması

3.4.1 İç ve dış ünitedeki soğutucu akışkan hatlarının bağlanması

DIKKAT

Sızdıran bağlantılar nedeniyle soğutucu akışkan sizabilir

Boru hattı bağlantıları usulüne aykırı gerçekleştirildiği takdirde soğutucu akışkan dışarı sizabilir.

- Flanşlı bağlantıların tekrar kullanılması durumunda flanş parçasını her zaman yeniden oluşturun.

Bakır borular, metrik ölçüler ve inç ölçülerinde temin edilebilir, ancak konik somun dişlileri aynıdır. İç ve dış ünitedeki franşlı bağlantılar, inç ölçüleri için uygundur.

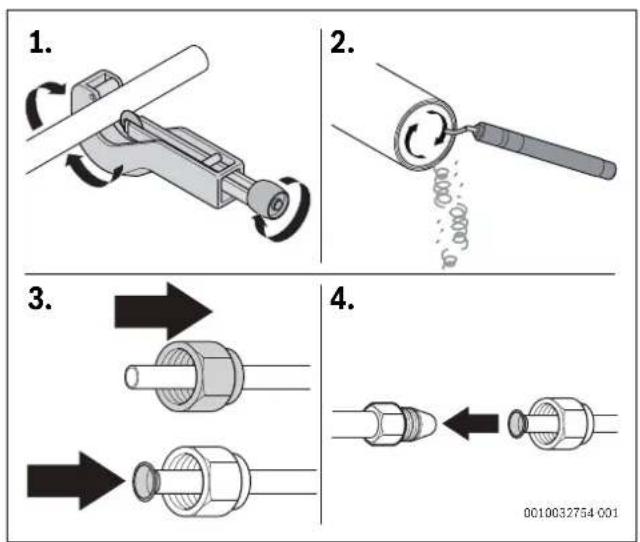

▶ Metrik bakır boruların kullanılması durumunda, konik somunları uygun çapta somunlar ile değiştirin (→ Tab. 6).
▶ Boru çapını ve boru uzunluğunu belirleyin (→ Sayfa 163).

Boru dış çapı ∅ [mm]	Sıkma torku [Nm]	Açılmış deliğin çapı (A) [mm]	Açılmış boru ucu Önceden monte edilen konik somun dişlisi
6,35 (1/4") 18-20 8,4-8,7 1/4"
9,53 (3/8") 32-39	13,2-13,5		3/8"

Tab. 6 Boru bağlantılarının karakteristik verileri

3.4.2 Yoğuşma suyu tahliyesinin iç üniteye bağlanması

İç ünitenin yoğuşma kabında iki bağlantı bulunmaktadır. Bu bağlantılarafabrikada bir yoğuşma suyu hortumu ve bir tapa monte edilmiştir vebunlar değiştirilebilir (→ Şekil 6).

▶ Yoğuşma suyu hortumunu eğimli olacak şekilde döşeyin.

3.4.3 Sızdırmazlığın kontrol edilmesi ve tesisatın doldurulması

Sızdırmazlık kontrolü

Sızdırmazlık kontrolünde ülkede ve bölgede geçerli yasaları dikkate alın.

▶ Üç ventilin kapaklarını (→ Şekil 14, [1], [2] ve [3]) çıkarın.
Supap açma elemanını [6] ve manometreyi [4] supap ventiline [1] bağlayın.
Supap açma elemanını çevirin ve supap ventilini [1] açın.
▶ Ventilleri [2] ve [3] kapalı tutun, tesisata azot doldurun ve bu şekilde basıncın 10 % 42,5 bar olan nominal basıncın üzerine çıkmasını sağlayın.
▶ 10 dakika sonra basıncın sabit kaldığını kontrol edin.
▶ Nominal basınca ulaşılana kadar azot doldurun.
▶ Basıncın en az 1 saat sabit kaldığını kontrol edin.
▶ Azotubo saltın.

Damlayan su sorun haline geldiğinde, piyasada satılan standart bir boşaltma hortumu [4] bağlayın.

▶ Boru bağlantısı kapağını çıkarın (→ Şekil 13).
▶ Boru bağlantılarını Bölüm 3.4 altında belirtildiği şekilde gerçekleştirin.
▶ Boru bağlantısı kapağını tekrar monte edin.

▶ Boruyu bir boru makasıyla kesin (→ Şekil 7).
▶ Boru uçlarının içindeki çapağı alın ve çapakları temizleyin.
▶ Somunu boruya takın.
▶ Boruyu flanşlı bağlantı elemanı ile 6 nolu tablodaki ölçüye göre genişletin.

Somun en fazla kenara kadar itilmeli ve kenardan çıkacak şekilde itilmemelidir.

▶ Boruyu bağlayın ve rakoru 6 nolu tablodaki sıkma torkuna göre sıkın.
▶ Yukarıdaki adımları ikinci boru için tekrarlayın.

UYARI

Soğutucu akışkan hatları arasında ısı aktarımı nedeniyle daha az verim

▶ Soğutucu akışkan hatlarında birbirinden ayrı ısı izolasyonu gerçekleştirin.
▶ Boruların izolasyonunu takın ve sabitleyin.
▶ Soğutucu akışkan hatlarında birbirinden ayrı ısı izolasyonu gerçekleştirin.
▶ Boruların izolasyonunu takın ve sabitleyin.

Tesisatın doldurulması

UYARI

Yanlış soğutucu akışkan nedeniyle fonksiyon arızası

Dış üniteye fabrikada R32 soğutucu akışkanı doldurulmuştur.

▶ Soğutucu akışkan eklenmesi gerektiğinide her zaman aynı soğutucu akışkanı doldurun. Farklı tip soğutucu akışkanları birbiriyle karıştırmayın.

▶ Tesisatı bir vakum pompası ( Şekil 14, [5]) ile -1 bar (veya yaklaşık 500 Mikron) seviyesine ulaşılana kadar en az 30 dakika boşaltın ve kurutun.
▶ Üst ventili [3] (sıvı tarafı) açın.
▶ Manometre [4] ile debinin sorunsuz olduğunu kontrol edin.
▶ Alt ventili [2] (gaz tarafı) açın.

Soğutucu akışkan sistemde dağılır.

▶ Ardından basınç oranlarını kontrol edin.
▶ Supap açma elemanını [6] çıkarın ve supap ventilini [1] kapatın.
▶ Vakum pompasını, manometreyi ve supap açma elemanını çıkarın.
▶ Ventillerin kapaklarını tekrar takın.
▶ Boru bağlantısı kapağını dış üniteye tekrar takın.

3.5 Elektrik bağlantısı

3.5.1 Genel uyarılar

iKAZ

Elektrik akımı nedeniyle hayati tehlike!

Gerilim altında olan elektrikli parçalara temas elektrik çarpmasına yol açabilir.

Elektrikli parçalarda çalışmalardan önce gerilim beslemesini tüm kutuplardan kesin (sigorta/otomatik sigorta) ve yanlışlıkla açılmaya karşı emniyete alın.
▶ Elektrik tesisatındaki çalışmalar sadece yetkili bir elektrik teknisyeni tarafından yapılmalıdır.
▶ Ulusal ve uluslararası yönetmeliklerce öngörülen koruyucu önlemleri dikkate alın.
Montaj sırasında şebeke geriliminde güvenlik riski veya kısa devre mevcut olduğunda, işletmeciye yazılı bilgi verin ve sorun giderilene kadar cihazları monte etmeyin.
- Tüm elektrik bağlantılarını elektrik bağlantı şemasına göre gerçekleştirin.
▶ Kablo izolasyonunu sadece özel alet ile kesin.
▶ Cihazın şebeke bağlantısına başka tüketici cihaz bağlamayın.
▶ Fazları ve nötr iletkenleri birbiriyle karıştırmayın. Aksi takdirde işlev bozuklukları meydana gelebilir.
▶ Sabit şebeke bağlantısına, cihazın maksimum güç tüketiminin 1,5 kat kapasitesine sahip bir ayırma şalteri ve aşırı gerilim koruması monte edin.

3.5.2 İç ünitenin bağlanması

İç ünite, H07RN-F tip bir 4 damarlı iletişim kablosu ile dış üniteye bağlanır. İletişim kablosunun kesiti en az 1,5 mm ^2 olmalıdır.

UYARI

Yanlış bağlanmış iç ünite nedeniyle maddi hasar

İç ünitenin gerilim beslemesi, dış ünite üzerinden sağlanır.

▶ İç üniteyi sadece dış üniteye bağlayın.

İletişim kablosunun bağlanması:

▶ Üst kapağı ve ön kapağı açın.
- Ü s t k a p a ğın kilitlerini çözün.
- Üst kabağı kendinize doğru tutun ve kaldırın.
- Ön kapağı kancadan çözün ve ray boyunca öne doğru çekin. (→ Şekil 15).
▶ Bağlantı kablosunun [3] ucunu iç ünite için hazırlayın (→ Şekil 16-17).
▶ Vidayı [4] çıkarın ve bağlantı klemensinin kapağını [5] çıkarın.
▶ İç ünitenin arka tarafından kablo yuvasını kırarak açın ve kabloyu geçirin.
▶ Kabloyu N, 1, 2 adlandırmalı klemenslere bağlayın.
▶ Koruyucu toprak iletkenini [2] bağlantısına bağlayın.
▶ Kablo damarları ile klemens eşleştirmelerini not alın.
▶ Bağlantı klemensinin kapağını tekrar tespitleyin.
▶ Ön kapağı ve arka kapağı tekrar tespitleyin.
▶ K a b l o y u d ı ş üniteye götürün.

3.5.3 Dış ünitenin bağlanması

Dış üniteye bir elektrik kablosu (3 damarlı) ve iç üniteye giden iletişim kablosu (4 damarlı) bağlanır. H07RN-F tip ve yeterli kablo kesitine sahip kablo kullanın ve şebeke bağlantısını bir sigorta ile emniyete alın (→ Tab. 7).

Dış ünite Şebeke	sigortası	Kablo kesiti
		Elektrik kablosu	İletişim kablosu
Tüm tipler 16 A ≥ 1,5 mm		2	≥ 1,5 mm2

Tab. 7

▶ Elektrik kablosunun ucunu hazırlayın (→ Şekil 18).
▶ İletişim kablosunun ucunu hazırlayın (→ Şekil 19).
▶ Elektrik bağlantısının kapaklarını [3+6] çıkarın ( Şekil 20).

CLC6001i... modelinde sadece dış kapak [3] mevcuttur.

Elektrik kablosunu [2] ve iletişim kablosunu [1] gerilme önleyicide [4] sabitleyin. Gerektiğinde araya birlikte tespit edilen destek parçasını [5] yerleştirin.
▶ Elektrik kablosunu N, 1 ve adlandırmalı klemenslere bağlayın.
İletişim kablosunu N, 1, 2 ve adlandırmalı klemenslere bağlayın (kablo damarlarının bağlantı klemensleri ile eşleştirmeleri, iç ünitedeki ile aynıdır).
▶ Kapakları tekrar sabitleyin.

4 İşletime alınması

4.1 Devreye almak için kontrol listesi

1	Dış ünite ve iç ünite usulüne uygun şekilde monte edilmiştir.
2	Borular usulüne uygun şekilde• b a şlanmıştır,• ısı izolasyonu yapılmıştır,• sızdırmazlık kontrolü yapılmıştır.
3	Standart yoğuşma suyu tahliyesi oluşturulmuş ve test edilmiştir.
4	Elektrik bağlantısı usulüne uygun şekilde oluşturulmuştur.• Elektrik beslemesi normal aralıktadır• Koruyucu toprak iletkeni usulüne uygun şekilde takılmıştır• B a şlantı kablosu klemens terminaline bağlanmıştır
5	Tüm kapaklar takılmış ve sabitlenmiştir.
6	İç ünitenin hava yönlendiricisi doğru monte edilmiş ve ayar işletme tertibatı yerine oturtulmuştur.

Tab. 8

4.2 Çalışma testi

Montaj tamamlandıktan sonra, sistem sızdırmazlık kontrolü ve elektrik bağlantısı ile test edilebilir:

▶ Gerilim beslemesini oluşturun.
▶ iç üniteyi uzaktan kumanda ile devreye alın.
▶ Soğutma modunu ayarlamak için ON/OFF tuşunu [1] 5 saniye basılı tutun ( Şekil 21) Bir bip sesi duyulur ve çalışma lambası yanıp söner.
▶ Soğutma modunu 5 dakika boyunca test edin.
▶ Hava yönlendiricisinin [2] serbest hareket ettiğinden emin olun.
▶ Uzaktan kumandada ısıtma işletmesini seçin.
▶ Isıtma işletmesini 5 dakika boyunca test edin.
▶ İşletimi sonlandırmak için ON/OFF tuşuna tekrar basın.

4.3 İşletmeciye Devir Teslim

▶ Sistem ayarlandığında montaj kılavuzunu müşteriye teslim edin.
▶ Sistemin kullanımını müşteriye kullanma kılavuzu ile açıklayın.
▶ Müşteriye kullanma kılavuzunu dikkatlice okumasını tavsiye edin.

5 Arıza giderme

5.1 Göstergesi olan arızalar

iKAZ

Elektrik akımı nedeniyle hayati tehlike!

Gerilim altında olan elektrikli parçalara temas elektrik çarpmasına yol açabilir.

Elektrikli parçalarda çalışmalardan önce gerilim beslemesini tüm kutuplardan kesin (sigorta/otomatik sigorta) ve yanlışlıkla açılmaya karşı emniyete alın.

Cihazdaki bir arıza, aşağıda belirtilen lambaların sıralı bir şekilde yanıp sönmesi ile gösterilebilir:

• Çalışma lambası ⏻ (yeşil)
  • Program saati lambası (turuncu)
  • W L A N am b a s i ( y e şil)

Yanıp sönme işareti sayısı, arıza kodunun rakamlarını belirtir.

Örneğin 23 - 4 kodlu arızada çalışma lambası ⏻ (yeşil) 2 defa, ardından program saati lambası ⏻ (turuncu) 3 defa ve WLAN lambası ⏻ (yeşil) 4 defa yanıp söner. Alternatif olarak arıza kodu uzaktan kumanda üzerinden görüntülenebilir → Kullanma kılavuzu.

10 dakikadan uzun süre arıza meydana geldiğinde:

Elektrik beslemesini kısa süreliğine kesin ve iç üniteyi tekrar devreye alın.

Bir arıza giderilemediğinde:

▶ Yetkili servisi arayın ve arıza kodunu ve de cihaz bilgilerini belirtin.

Arıza kodu Muhtemel nedeni

00 – 0 Normal çalışma modu
01 – ...	Dış ünitenin termistöründe kısa devre
02 – ...	Kompresördeki veya eşanjördeki yüksek sıcaklık nedeniyle arıza
03 – 0	Dış ünite, koruma amacıyla kısa süreliğine devre dışı bırakıldı.
05 – ...	Dış ünitenin termistöründe açık elektrik devresi
06 – ...	Yetersiz soğutucu akışkan veya bloke olmuş hava girişi/hava çıkışı nedeniyle aşırı yük.
07 – ...	IPM modülünde veya dış ünitedeki ana devre kartında aşırı akım koruması.
09 – ...	Termistörde veya 4 yollu vanada arıza veya soğutucu akışkan yetersiz.
10 – ...	Dış ünitenin EEPROM'unda parametre arızası
11 – ... Dış ünitenin fanında arıza
13 – ...	Başlatma veya işletim sırasında kompresörde arıza
14 – ... Darbe genlik modülasyonunda arıza
17 – ...	Açık elektrik devreli cihazların elektrik bağlantısının yanlış yapılması
18 – ...	Kısa devreli cihazların elektrik bağlantısının yanlış yapılması
19 – ... İç ünitenin fanında arıza
20 – ...	İç ünitenin EEPROM'unda parametre arızası
24 – ...	İç ünite ile WLAN arasında iletişim bozukluğu
26 – ...	İç ünitenin bir termistöründe arıza

Tab. 9

5.2 Göstergesi olmayan arızalar

Arıza	Muhtemel nedeni	Giderilmesi
İç ünite kapasitesi çok düşük.	Dış veya iç ünitenin eşanjörü kirlenmiştir.	▸ Dış veya iç ünitenin eşanjörünü temizleyin.
	Soğutucu akışkan çok az	▸ Borularda sızdırmazlık kontrolü yapın, gerekirse tekrar sızdırmaz hale getirin.▸ Soğutucu akışkan ilave edin.
Dış ünite veya iç ünite çalışmıyor.	Elektrik yok	▸ Elektrik bağlantısını kontrol edin.▸ İç üniteyi devreye alın.
	Kaçak akım koruma şalteri devreye girdi.	▸ Elektrik bağlantısını kontrol edin.▸ Kaçak akım koruma şalterini kontrol edin.
Dış ünite ve iç ünite sürekli çalışıp tekrar duruyor.	Sistemde soğutucu akışkan çok az.	▸ Borularda sızdırmazlık kontrolü yapın, gerekirse tekrar sızdırmaz hale getirin.▸ Soğutucu akışkan ilave edin.
	Sistemde soğutucu akışkan çok fazla.	Soğutucu akışkan geri kazanımı için soğutucu akışkanı bir cihaz ile alın.
	Soğutucu akışkan devresinde nem veya kirlenme.	▸ Soğutucu akışkan devresini tahliye edin.▸ Yeni soğutucu akışkan doldurun.
	Gerilim dalgalanmaları çok yüksek.	▸ Voltaj regülatörü monte edin.
	Kompresör arızalı.	▸ Kompresörü değiştirin.

Tab. 10

6 Çevre koruması ve imha

Çevre koruması, Bosch Grubu'nun temel bir şirket prensibidir. Ürünlerin kalitesi, ekonomiklilik ve çevre koruması, bizler için aynı önem seviyesindedir. Çevre korumasına ilişkin yasalara ve talimatlara çok sıkı bir şekilde uyulmaktadır.

Çevrenin korunması için bizler, mümkün olan en iyi teknolojiyi ve malzemeyi kullanmaya özen gösteririz.

Ambalaj

Ürünlerin ambalajında, optimum bir geri kazanıma (Recycling) imkan sağlayan, ülkeye özel geri kazandırma sistemleri kullanılmaktadır. Kullandığımız tüm paketleme malzemeleri çevreye zarar vermeyen, geri dönüşümlü malzemelerdir.

Eski cihaz

Eski cihazlar, tekrar kullanılabilecek malzemeler içermektedir. Bileşenleri kolayca birbirinden ayrılabilmektedir. Plastikler işaretlenmiştir. Böylelikle farklı grupları ayrıştırılabilir ve geri dönüştürme veya imha için yönlendirilebilir.

Eski Elektrikli ve Elektronik Cihazlar

Bu sembol, ürünün diğer evsel atıklar ile imha edilemeyeceği, aksine işlenmesi, toplanması, geri dönüştürülmesi ve imha edilmesi için atık toplama yerlerine götürülmesi gerektiği anlamına gelmektedir.

Sembol, örneğin 2012/19/AB sayılı Atık Elektrikli ve

Elektronik Eşya Direktifi yönetmeliği gibi elektronik hurda yönetmeliğine sahip ülkelerde geçerlidir. Bu yönetmelikler, atık elektrikli ve elektronik eşyaların iade edilmesi ve geri dönüştürülmesi ile ilgili yönetmeliklerin geçerli olduğu ülkelerde çerçeve koşullarını belirler.

Elektrikli ve elektronik cihazlar tehlikeli maddeler içerebileceğinden dolayı, olası çevre zararlarının ve insan sağlığı risklerinin en aza indirgenmesi için bunlar sorumluluk bilinci ile geri dönüştürülmelidir. Ayrıca elektronik hurdaların geri dönüştürülmesi, doğal kaynakların korunmasına da katkı sağlar.

Atık elektrikli ve elektronik cihazların çevreye uygun bir şekilde imha edilmesi ile ilgili daha fazla bilgi edinmek amacıyla, bulunduğunuz yerdeki yetkili kuruma, atık imha kuruluşuna veya ürünü satın aldığınız yetkili satıcıya başvurun.

Bu konuya ilişkin daha fazla bilgi için bkz: www.weee.bosch-thermotechnology.com/

Piller

Piller evsel atık çöpüne atılmamalıdır. Kullanılmış piller, yerel toplama sistemlerinde imha edilmelidir.

Soğutucu akışkan R32

Cihazda, az yanıcı ve az zehirli florlu sera gazı bulunmaktadır R32 (küresel ısınma potansiyeli 675 ^1) ) düşük yanıcı ve az zehirli bir gazdır (A2L veya A2).

İçerikteki miktar, dış ünitenin tip levhasında yer almaktadır.

Soğutucu akışkanlar çevre için risk teşkil etmektedir ve ayrı şekilde toplanıp imha edilmelidir.

7 Veri gizliliği uyarları

Bu ürün ile bir Bosch ıslıtmal/havalandırma sisteminin uzaktan denetimini ve uzaktan kumanda edilmesini mümkün kılmak için bir internet bağlantısı gereklidir. İnternet bağlantısı kurulduktan sonra bu ürün, otomatik olarak bir Bosch sunucusuna bağlanır. Bu sırada özellikle IP adresi olmak üzere bağlantı verileri otomatik olarak iletilmekte ve Bosch Thermotechnik tarafından işlenmektedir. Verilerin işlenmesi, bu ürünün fabrika ayarlarına geri yüklenmesi ile kaldırılabilir. Verilerin işlenmesi ile ilgili daha fazla uyarı ve bilgi, aşağıda sunulan verilerin korunması uyarlarında ve internet ortamında sunulmaktadır.

		CLC6001i-Set 25 HE	CLC6001i-Set 35 HE	CLC8001i-Set 25 HE	CLC8001i-Set 35 HE
Soğutma
Nominal güç kW		2,5	3,5	2,5	3,5
	kBTU/h	9	12	9	12
Nominal güçte güç tüketimi W 550 870 480 780
Güç (min. - maks.) kW 0,9-3,0 0,9-4,2 0,9-3,0 0,9-4,2
Soğutma yükü (Pdesignc) kW 2,5 3,5 2,5 3,5
Enerji verimliliği (SEER)	-	7,7	7,6	8,5	8,5
Enerji verimliliği sınıfı	-	A++	A++	A+++	A+++
Isıtma
Nominal güç	kW	3,2	4,0	3,2	4,2
	kBTU/h	10,9	13,6	10,9	14,3
Nominal güçte güç tüketimi W 750		1000	610 910
Güç (min. - maks.) kW 0,9-4,5 0,9-5,5 0,9-5,0 0,9-6,5
Isı yükü (Pdesignh)	kW 2,8 3,0 2,8 3,2
Enerji verimliliği (SCOP)	-	4,6	4,6	5,1	5,1
Enerji verimliliği sınıfı	-	A++	A++	A+++	A+++
Genel
Gerilim beslemesi	V/Hz	220-240/50	220-240/50	220-240/50	220-240/50
Maks. güç tüketimi	W	1430	1840	1500	2000
Soğutucu akışkan	-	R32	R32	R32	R32
Soğutucu madde miktarı	g	910	910	1100	1100
Anma basıncı	MPa	4,25	4,25	4,25	4,25
İç ünite
Hacimsel debi (yüksek/düşük)	m^3 /saat	687/636	696/678	786/852	852/852
Ses basıncı seviyesi(yüksek/düşük/sessiz)	dB(A)	39/33/23	40/34/23	46/37/23	46/37/23
Ses gücü seviyesi	dB(A)	54	55	57	59
Ölçüler (genişlik × derinlik × yükseklik)	mm	879 × 229 × 289	879 × 229 × 289	879 × 229 × 289	879 × 229 × 289
Net ağırlık	kg	9	9	10	10
Dış ünite
Hacimsel debi	m^3 /saat	1728	1872	1950	1950
Ses basıncı seviyesi	dB(A)	48	49	47	48
Ses gücü seviyesi	dB(A)	62	63	59	61
Müsaade edilen ortam sıcaklığı(soğutma/isıtma)	°C	-10...48/-15...24	-10...48/-15...24	-10...48/-15...24	-10...48/-15...24
Ölçüler (genişlik × derinlik × yükseklik)	mm	780 × 269 × 540	780 × 269 × 540	800 × 300 × 630	800 × 300 × 630
Net ağırlık	kg	30	30	39	39

Tab. 11

Bosch Termoteknik Isıtma ve Klima Sanayi Ticaret Anonim Şirketi

Merkez: Organize Sanayi Bölgesi - 45030 Manisa

İrtibat Adresi: Aydinevler Mahallesi İnönü Caddesi No:20

Küçükyalı Ofis Park A Blok

34854 Maltepe/Istanbul

Tel: [phone]

Faks: (0216) 432 0 986

Isı Sistemleri Servis Destek Merkezi: 444 2 474

www.bosch-thermotechnology.com/tr

Üretici Firma:

Kullanım Ömrü 10 Yıldır

Şikayet ve itirazlarınız konusundaki başvurularınızı tüketici mahkemelerine ve tüketici hakem heyetlerine yapabilirsiniz.

Malın ayıplı olması durumunda;

a) Satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme,

b) Satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme,

c) Aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme,

ç) İmkân varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme, haklarından birisi kullanılabilir.

BOSCH ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ 0010035966 002

1

① ② ≥50 ≥50 ≥70 A ≥50 ≥100 ≥200 ≥254 ≥200 B ≥50 ≥100 ≥200 ≥254 ≥200 0010035932 002

2
A: CLC8001i...; B: CLC6001i...

① ② ≤ 6 m ③ ≤ 6 m 0010034026-001

3

1. 2. 0010035883-001

6

197 2. 152 30 3. 3. 1. 3. 3. 3. 0010035934-001

4

1. 2. 3. 4. 0010032754 001

7

Ø65 Ø65 192 1 152 0010035931 -001

5
