KASUTUSJUHEND Climate 5000i BOSCH

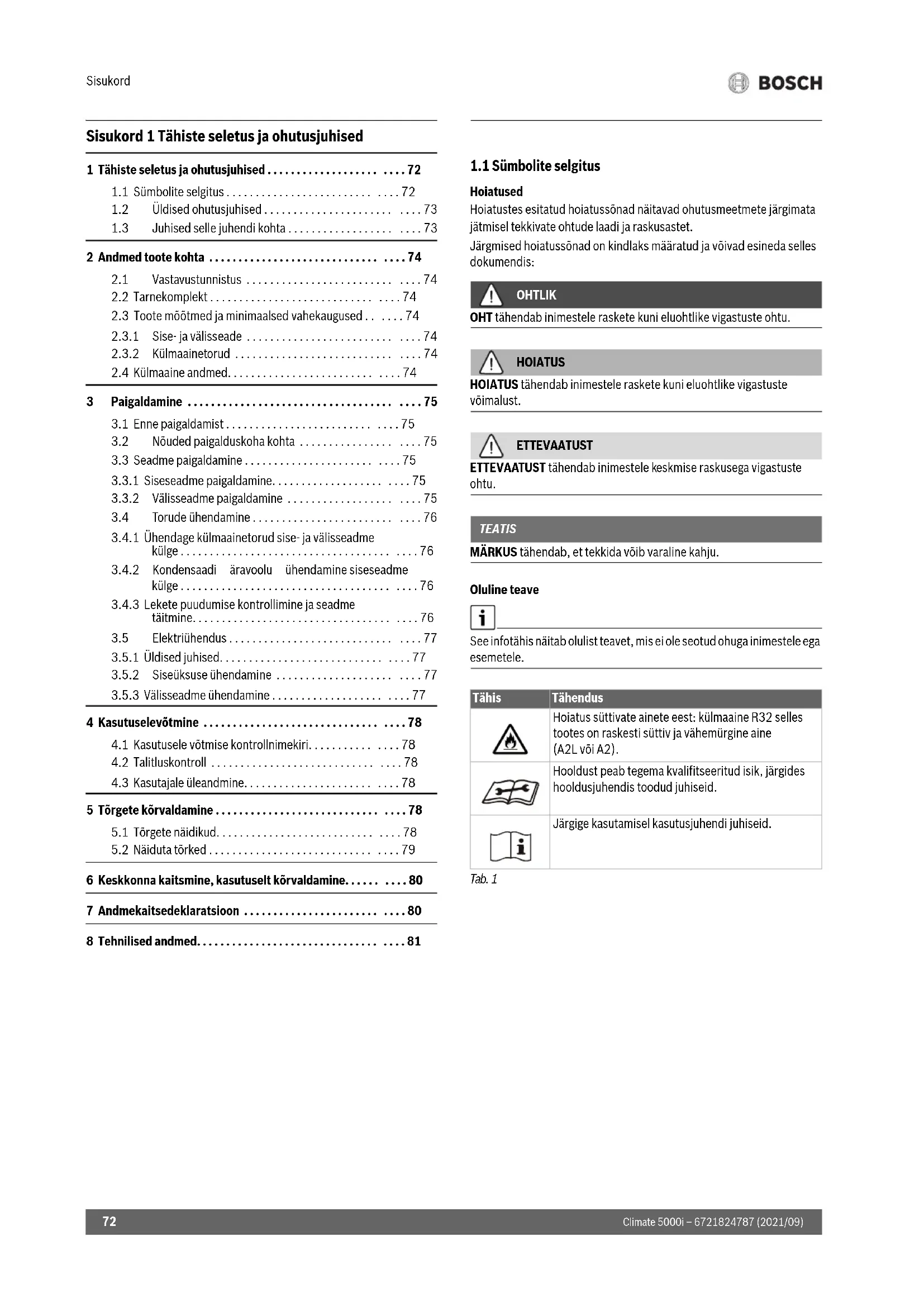

Sisukord 1 Tähiste seletus ja ohutusjuhised

1.1 Sümbolite selgitus

Hoiatused Hoiatustes esitatud hoiatussõnad näitavad ohutusmeetmete järgimata jätmisel tekkivate ohtude laadi ja raskusastet. Järgmised hoiatussõnad on kindlaks määratud ja võivad esineda selles dokumendis: OHTLIK OHT tähendab inimestele raskete kuni eluohtlike vigastuste ohtu. HOIATUS HOIATUS tähendab inimestele raskete kuni eluohtlike vigastuste võimalust. ETTEVAATUST ETTEVAATUST tähendab inimestele keskmise raskusega vigastuste ohtu. TEATIS MÄRKUS tähendab, et tekkida võib varaline kahju. Oluline teave See infotähis näitab olulist teavet, mis ei ole seotud ohuga inimestele ega esemetele. Tab. 1 1 Tähiste seletus ja ohutusjuhised . . . . . . . . . . . . . . . . . . . . . . . 72

2.3 Toote mõõtmed ja minimaalsed vahekaugused . . . . . . 74

3.2 Nõuded paigalduskoha kohta . . . . . . . . . . . . . . . . . . . . 75

3.4.1 Ühendage külmaainetorud sise- ja välisseadme

külge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

3.4.2 Kondensaadi äravoolu ühendamine siseseadme

külge . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

3.4.3 Lekete puudumise kontrollimine ja seadme

4.1 Kasutusele võtmise kontrollnimekiri. . . . . . . . . . . . . . . 78

6 Keskkonna kaitsmine, kasutuselt kõrvaldamine. . . . . . . . . . 80 7 Andmekaitsedeklaratsioon . . . . . . . . . . . . . . . . . . . . . . . . . . . 80 8 Tehnilised andmed. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81 Tähis Tähendus Hoiatus süttivate ainete eest: külmaaine R32 selles tootes on raskesti süttiv ja vähemürgine aine (A2L või A2). Hooldust peab tegema kvalifitseeritud isik, järgides hooldusjuhendis toodud juhiseid. Järgige kasutamisel kasutusjuhendi juhiseid.Tähiste seletus ja ohutusjuhised

H Märkused sihtrühmale See paigaldusjuhend on mõeldud jahutus- ja kliimaseadmete ning elektrisüsteemide spetsialistidele. Järgida tuleb kõigis seadmega seotud juhendites esitatud juhiseid. Nende järgimata jätmine võib kahjustada seadmeid ja põhjustada kuni eluohtlikke vigastusi. ▶ Enne paigaldamist lugege kõikide seadme komponentide paigaldusjuhendeid. ▶ Järgida tuleb ohutusjuhiseid ja hoiatusi. ▶ Järgida tuleb konkreetses riigis ja piirkonnas kehtivaid eeskirju, tehnilisi nõudeid ja ettekirjutusi. ▶ Tehtud tööd tuleb dokumenteerida. H Ettenähtud kasutamine Siseüksus on määratud paigaldamiseks hoonetes sees ning ühenduses välisüksuse ja teiste süsteemi osade, nt reguleerimisseadmega. Välisüksus on määratud paigaldamiseks hoonetest väljas ning ühenduses ühe või mitme siseüksuse ja teiste süsteemikomponentide, nt reguleerimisseadmega. Mistahes muul viisil kasutamine ei ole otstarbekohane kasutamine. Väärkasutuse ja sellest tuleneva kahju eest tootja ei vastuta. Kui paigaldate selle eriliste tingimustega kohtadesse (allmaaparkla, tehnikaruum, rõdu või erinevad poolavatud alad): ▶ Järgige esmalt tehnilises kirjelduses esitatud paigalduskoha tingimusi. H Üldised külmaainega seotud ohud ▶ See seade on täidetud külmaainega R32. Külmaaine gaas võib tulega kokku puutudes moodustada mürgiseid gaase. ▶ Kui paigaldamise ajal lekib külmaainet, õhutage hoolikalt ruumi. ▶ Pärast paigaldamist kontrollige lekete puudumist seadmel. ▶ Ärge laske külmaaine kontuuri sattuda muudel ainetel kui nimetatud külmaained (R32). H Elektriliste majapidamismasinate ja muude taoliste elektriseadmete ohutus Elektriseadmetest lähtuvate ohtude vältimiseks kehtivad standardile EN 60335-1 vastavalt järgmised nõuded: „Seda seadet võivad kasutada 8-aastased ja vanemad lapsed ning piiratud füüsiliste, tunnetuslike või vaimsete võimetega või puuduvate kogemuste ja teadmistega isikud, kui nad on järelevalve all või kui neile on selgitatud seadme turvalist kasutamist ja nad sellest lähtuvaid ohtusid mõistavad. Lapsed ei tohi seadmega mängida. Puhastamist ja kasutajahooldust ei tohi lasta lastel teha ilma järelevalveta.” „Kui elektritoitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal, tema klienditeenindusel või mõnel teisel sarnase kvalifikatsiooniga isikul välja vahetada.” H Kasutajale üleandmine Üleandmisel tuleb küttesüsteemi kasutaja tähelepanu juhtida kliimaseadme kasutamisele ja kasutustingimustele. ▶ Süsteemi kasutamise selgitamisel tuleb eriti suurt tähelepanu pöörata kõigele sellele, mis on oluline ohutuse tagamiseks. ▶ Kasutajale tuleb eelkõige selgitada järgmist. – Süsteemi ümberseadistamist ja remonditöid on tohib teha ainult kütteseadmetele spetsialiseerunud eriala-ettevõte. – Süsteemi ohutu ja keskkonnahoidliku töö tagamiseks tuleb teha vähemalt kord aastas ülevaatus ning vajaduspõhine puhastamine ja hooldus. ▶ Tähelepanu tuleb juhtida puuduva või asjatundmatu ülevaatuse, puhastamise ja hoolduse võimalikele tagajärgedele (inimvigastused, mis võivad olla eluohtlikud, varaline kahju). ▶ Seadme kasutajale tuleb üle anda paigaldus- ja kasutusjuhendid ning paluda need edaspidiseks kasutamiseks alles hoida.

1.3 Juhised selle juhendi kohta

Joonised on koondatud juhendi lõppu. Tekst sisaldab viiteid joonistele. Tooted võivad mudeliti juhendi kujutistest erineda.Andmed toote kohta Climate 5000i – 6721824787 (2021/09)

2 Andmed toote kohta

2.1 Vastavustunnistus

Selle toote konstruktsioon ja tööparameetrid vastavad Euroopa direktiividele ja riigisisestele nõuetele. Selle CE-märgisega deklareeritakse toote vastavust kõigile kohalduvatele EL-i õigusaktidele, mis näevad ette selle märgise kasutamise. Vastavusdeklaratsiooni terviktekst on saadaval internetis: www.junkers.ee.

Joonise legend 1: [1] Välisseade (täidetud külmaainega) [2] Siseseade (täidetud lämmastikuga) [3] Külmkatalüsaatorifilter (must) ja biofilter (roheline) [4] Äravoolu nurgik koos tihendiga (püst- või seinakonsool) [5] Kaugjuhtimispult [6] Kaugjuhtimispuldi hoidik koos kinnituskruviga [7] Kinnitusvahendid (5 kruvi ja 5 tüüblit) [8] Seadme dokumentatsiooni sildid [9] Viiesooneline sidekaabel (lisavarustusse kuuluv tarvik) [10] 4 vibratsioonisummutit välisseadmele

2.3 Toote mõõtmed ja minimaalsed vahekaugused

2.3.2 Külmaainetorud

Joonise legend 5: [1] Gaasipoolne toru [2] Vedelikupoolne toru [3] Sifoonikujuline põlv õliseparaatorina Kui välisseade paigutatakse siseseadmest kõrgemale, tehke gaasipoolel vähemalt 6 m sifoonikujuline põlv ja iga 6 m järel veel üks sifoonikujuline põlv ( pilt 5, [1]). ▶ Järgige maksimaalset torupikkust ja maksimaalset kõrguste erinevust sise- ja välisseadme vahel. Tab. 2 Toru pikkus ja kõrguste vahe Tab. 3 Toru läbimõõt olenevalt seadme tüübist Tab. 4 Alternatiivne toru läbimõõt Tab. 5

2.4 Külmaaine andmed

See seade sisaldab külmaainena fluoritud kasvuhoonegaase. Seade on hermeetiliselt suletud. Andmed külmaaine kohta vastavalt EÜ määrusele nr 517/2014 fluoritud kasvuhoonegaaside kohta leiate seadme kasutusjuhendist. Märkus paigaldajale: külmaaine lisamisel kandke lisatud kogus ja külmaaine üldkogus kasutusjuhendis olevasse tabelisse „Külmaaine andmed”. Toru maksimumpikkus

1) Gaasi- või vedelikupool

Suurim kõrguste erinevus

CL5000i 26 E ≤ 25 ≤ 10 CL5000i 35 E ≤ 25 ≤ 10 Toru läbimõõt Seadme tüüp Vedelikupool [mm] Gaasipool [mm] CL5000i 26 E 6,35 (1/4") 9,53 (3/8") CL5000i 35 E 6,35 (1/4") 9,53 (3/8") Toru läbimõõt [mm] Alternatiivne toru läbimõõt [mm] 6,35 (1/4") 6 9,53 (3/8") 10 Torude spetsifikatsioon Min torustiku pikkus 3 m Standardne torustiku pikkus 5 m Lisakülmaaine torustiku pikkuse korral üle 5 m 12 g/m Torupaksus ≥ 0,8 mm Paks ülekuumenemiskaitse ≥ 6 mm Ülekuumenemiskaitsme materjal Polüetüleen-vahtmaterjalPaigaldamine

ETTEVAATUST Vigastuste oht teravate servade tõttu! ▶ Paigaldamisel tuleb kanda kaitsekindaid. ETTEVAATUST Põletuseoht! Torud lähevad töötamise ajal väga kuumaks. ▶ Enne puudutamist kontrollige, et torustik oleks jahtunud. ▶ Kontrollida, et kõik tarnekomplekti kuuluv on kahjustamata. ▶ Kontrollige, kas torude avamisel on kuulda alarõhu tõttu sisinat.

3.2 Nõuded paigalduskoha kohta

▶ Järgige minimaalseid vahekauguseid ( pildid 2 kuni 3). Siseüksus ▶ Ärge paigaldage siseseadet ruumi, kus kasutatakse lahtiseid süttimisallikaid (nt lahtine leek, töötav gaasiseade või töötav elektrikütteseade). ▶ Paigalduskoht ei tohi olla kõrgemal kui 2000 m üle merepinna. ▶ Hoidke õhu sisse- ja väljalaskeava mis tahes takistustest vaba, et õhk saaks vabalt ringelda. Muidu võib tekkida jõudluse vähenemine ja suurem müratase. ▶ Hoidke teler, raadio ja muud sarnased seadmed vähemalt 1 m kaugusel seadmest ja kaugjuhtimispuldist. ▶ Valige siseseadme paigaldamiseks sein, mis summutab vibratsioone. ▶ Arvestage minimaalse ruumipindalaga. Tab. 6 Minimaalne ruumipindala Väiksema paigalduskõrguse korral peab ruumi pind olema vastavalt suurem. Välisseade ▶ Hoidke välisseade eemal masinaõli või kuumadest aurudest, väävelgaasist jms. ▶ Ärge paigaldage välisseadet otse vee lähedusse või meretuule kätte. ▶ Välisseade peab olema alati lumevaba. ▶ Heitõhk või töömüra ei tohi segada. ▶ Õhk peab välisseadme ümber vabalt ringlema, kuid seade ei tohi olla tugeva tuule käes. ▶ Töö käigus tekkiv kondensaat peab saama vabalt ära voolata. Vajaduse korral paigaldage äravoolutoru. Külmades piirkondades pole äravooluvooliku paigaldamine soovitatav, kuna see võib jäätuda. ▶ Paigutage välisseade stabiilsele alusele.

3.3 Seadme paigaldamine

TEATIS Asjatundmatu paigaldamine võib tekitada ainelist kahju! Asjatundmatu paigaldamise tulemusena võib seade seinalt maha kukkuda. ▶ Seade tuleb monteerida ainult tugevale ja tasasele seinale. Sein peab olema seadme jaoks piisava kandevõimega. ▶ Kasutada vaid seinatüübi ja seadme kaalu jaoks ette nähtud kruve ja tüübleid.

3.3.1 Siseseadme paigaldamine

▶ Avage ülemine karp ja tõmmake siseseade suunaga üles välja ( joonis 6). ▶ Asetage siseseade koos pakendi vormitud osadega esiküljele ( joonis 7). ▶ Keerake kruvi lahti ja võtke paigaldusplaat siseseadme tagaküljelt maha. ▶ Määrake kindlaks paigalduskoht ja minimaalsed vahekaugused ( pilt 2). ▶ Kinnitage paigaldusplaat kruvi ja tüübli abil üles keskele seina külge ja seadke horisontaalsesse asendisse ( joonis 8.). ▶ Kinnitage paigaldusplaat ülejäänud nelja kruvi ja tüübliga, et paigaldusplaat oleks täielikult seina vastas. ▶ Puurige seinaläbiviik torustiku jaoks (seinaläbiviigu soovitatav asetus siseseadme taga pilt 9). ▶ Vajaduse korral muutke kondensaadi väljavooluava asukohta ( pilt 10). Siseseadme toruühendused paiknevad enamasti siseseadme taga. Soovitame pikendada torusid juba enne siseseadme ülesriputamist. ▶ Tehke toruühendused, nagu on kirjeldatud peatükis 3.4. ▶ Vajaduse korral painutage torustik soovitud suunda ning murdke lahti üks siseseadme küljel olev ava ( joonis 12). ▶ Juhtige toru läbi seina ja kinnitage siseseade paigaldusplaadi külge ( pilt 13). ▶ Pöörake ülemine kate üles ja võtke üks kahest filtrielemendist ära ( joonis 14). ▶ Asetage tarnekomplektis olev filter filtrielementi ja paigaldage filtrielement tagasi. Kui siseseade tuleb paigaldusplaadilt ära võtta: ▶ Tõmmake ümbriskesta alumine külg kahe ava piirkonnas alla ja tõmmake siseüksus ette ( joonis 15).

3.3.2 Välisseadme paigaldamine

▶ Seadke karp püsti. ▶ Lõigake läbi ja eemaldage nöör. ▶ Tõmmake karp ülespoole maha ja eemaldage pakend. ▶ Olenevalt paigaldusviisist valmistage ette ja monteerige seisu- või seinakonsool. ▶ Paigaldage või riputage välisseade, kasutades jalgade jaoks kaasapandud või komplekti kuuluvaid vibratsioonisummuteid. ▶ Püst- või seinakonsooliga paigaldamisel monteerige kaasasolev äravoolu nurgik koos tihendiga ( joonis 16). ▶ Võtke ära toruühenduste kate ( pilt 17). ▶ Tehke toruühendused, nagu on kirjeldatud peatükis 3.4. ▶ Paigaldage toruühenduste kate taas tagasi. Seadme tüüp Paigalduskõrgus [m] Minimaalne ruumipindala [m

3.4 Torude ühendamine

3.4.1 Ühendage külmaainetorud sise- ja välisseadme külge

ETTEVAATUST Külmaaine väljatungimine lekkivate ühenduste tõttu Mittenõuetekohaselt tehtud toruühenduste korral võib külmaaine lekkida. Korduvkasutatavad mehaanilised ühendused ja äärikühendused pole siseruumides lubatud. ▶ Kasutage äärikühendusi ainult üks kord. ▶ Pärast lahtivõtmist tehke äärikühendused alati uuesti. Vasktorud on saadaval meeter- ja tollimõõdustikus, äärikmutri keermed on siiski samad. Keermega äärikliitmikud sise- ja välisseadmel on määratud tollimõõdustikus. ▶ Meetermõõdusikus vasktorude kasutamisel vahetage äärikmutrid sobiva läbimõõduga mutrite vastu ( tabel 7). ▶ Määrake kindlaks toru läbimõõt ja pikkus ( lk 74). ▶ Lõigake toru torulõikuri abi õigesse pikkusesse ( pilt 11). ▶ Lihvige toruotsad ja kloppige laastud välja. ▶ Pange mutter toru peale. ▶ Laiendage toru ääriku töötlemise seadmega tabelis 7 toodud mõõdule. Mutrit peab saama kergelt kuni servani nihutada, kuid mitte üle selle. ▶ Ühendage toru ja pingutage keermeühendus tabelis 7 märgitud pingutusmomendiga. ▶ Korrake eespool kirjeldatud toiminguid teise toruga. TEATIS Vähenenud kasutegur soojusülekande tõttu jahutusaine torude vahel ▶ Isoleerige külmaainetorud üksteisest eraldi. ▶ Paigaldage ja kinnitage torude isolatsioon. Tab. 7 Toruühenduste nimiandmed

3.4.2 Kondensaadi äravoolu ühendamine siseseadme külge

Siseseadme kondensaadivannil on kaks ühendust. Tehases on selle külge paigaldatud kondensaadivoolik ja kork, mida saab vahetada ( pilt 12). ▶ Paigaldage kondensaadivoolik langusega.

3.4.3 Lekete puudumise kontrollimine ja seadme täitmine

Lekete puudumise kontrollimine Lekete puudumise kontrollimisel järgige riiklikke ja kohalikke määrusi. ▶ Eemaldage kolme ventiili ( pilt 18, [1], [2] ja [3]) korgid. ▶ Ühendage Schrader-ventiili avaja [6] ja manomeeter [4] Schrader- ventiili [1] külge. ▶ Keerake Schrader-ventiili avaja sisse ja avage Schrader-ventiil [1]. ▶ Jätke ventiilid [2] ja [3] suletuks ning täitke seade lämmastikuga, kuni rõhk 10 % ületab maksimaalse töörõhu ( lk 81). ▶ Kontrollige, kas rõhk jääb 10 minuti pärast muutumatuks. ▶ Laske lämmastikku välja seni, kuni maksimaalne töörõhk on saavutatud. ▶ Kontrollige, kas rõhk jääb vähemalt 1 tunni pärast muutumatuks. ▶ Laske lämmastik välja. Süsteemi täitmine TEATIS Talitlushäire vale külmaaine tõttu Välisseade on täidetud tehases külmaainega R32. ▶ Kui külmaainet tuleb lisada, valage sisse ainult sama külmaainet. Ärge segage erinevat tüüpi külmaaineid. ▶ Tühjendage seade vaakumpumba ( joonis 18, [5]) abil ja kuivatage, kuni on saavutatud u -1 baari (või u 500 mikronit). ▶ Avage ülemine ventiil [3] (vedelikupool). ▶ Kontrollige manomeetri [4] abil, kas läbivool on vaba. ▶ Avage alumine ventiil [2] (gaasipoolel). Külmaaine jaotub seadmes. ▶ Seejärel kontrollige rõhutingimusi. ▶ Keerake Schrader-ventiili avaja [6] välja ja sulgege Schrader-ventiil [1]. ▶ Eemaldage vaakumpump, manomeeter ja Schrader-ventiili avaja. ▶ Pange ventiilide klapid taas peale. ▶ Pange toruühenduste kate taas välisseadme peale. Toru välisläbimõõt Ø [mm] Pingutusmoment [Nm] Äärikuga ava läbimõõt (A) [mm] Ääristatud toruots Eelpaigaldatud äärikmutri keere 6,35 (1/4") 18-20 8,4-8,7 3/8" 9,53 (3/8") 32-39 13,2-13,5 3/8" R0.4~0.8

HOIATUS Eluohtlik elektrilöögi korral! Pingestatud elektriliste detailide puudutamine võib põhjustada elektrilööki. ▶ Enne elektritööde alustamist: ühendada elektritoite kõik faasid (kaitse/ kaitselüliti) lahti ja tõkestada kogemata sisselülitamise võimalus. ▶ Elektriseadme kallal tohib töid teha ainult volitatud elektrik. ▶ Järgida siseriiklikke ja rahvusvahelisi ohutuseeskirju. ▶ Ohu tekkimisel võrgupinges või lühise tekkimisel paigaldamise käigus teavitage kasutajat kirjalikult ja ärge paigaldage seadmeid enne, kui probleem on kõrvaldatud. ▶ Looge kõik elektriühendused ühendusskeemi järgi. ▶ Lõigake kaabli isolatsiooni ainult eritööriistaga. ▶ Seadme elektritoitega ei tohi ühendada muid tarviteid. ▶ Faasi- ja nulljuhet ei tohi segi ajada. See võib põhjustada talitlushäireid. ▶ Püsiva elektritoite korral paigaldage ülepingekaitse ja lahklüliti, mis vastab 1,5-kordsele seadme maksimaalsele võimsusele. ▶ Fikseeritud võrguühendusega seadmete puhul, mille lekkevool on võimalik üle 10 mA, soovitame paigaldada rikkevoolu kaitselüliti (RCD), mille nimierinev väljalülitusvool ei ületa 30 mA.

3.5.2 Siseüksuse ühendamine

Siseseade ühendatakse välisseadme külge 5-soonelise sidekaabli abil, tüüp H07RN-F. Sidekaabli ristlõige peab olema vähemalt 1,5 mm

TEATIS Valesti ühendatud siseseadmest tingitud materiaalne kahju Siseseadet varustatakse välisseadme kaudu voolutoitega. ▶ Ühendage siseseade välisseadmega. Sidekaabli ühendamine: ▶ Pöörake ülemine kattepaneel üles ( joonis 19). ▶ Eemaldage kruvi ja võtke lülitusvälja kate maha. ▶ Eemaldage kruvi ja võtke ühendusklemmide kate [1] maha ( joonis 20). ▶ Murdke kaabliläbiviik [3] siseseadme tagaküljel lahti ja vedage kaabel sellest läbi. ▶ Kinnitage kaabel tõmbetõkesti [2] külge ja ühendage klemmidega W, 1(L), 2(N), S ja . ▶ Märkige üles soonte jaotus ühendusklemmide vahel. ▶ Kinnitage taas katted. ▶ Vedage kaabel välisseadme juurde.

3.5.3 Välisseadme ühendamine

Välisseade ühendatakse toite- (3-sooneline) ja sidekaabli (5-sooneline) abil siseseadme külge. Kasutage piisava ristlõikega H07RN-F-tüüpi kaablit ja kindlustage võrguühendus kaitsmega ( tabel 8). Tab. 8 ▶ Eemaldage kruvi ja võtke elektriühenduse kate maha ( joonis 21). ▶ Ühendage sidekaabel tõmbetõkesti ja klemmide W, 1(L), 2(N), S ning külge (soonte jaotus on ühendusklemmidel nii nagu välisseadme puhul) ( joonis 22). ▶ Kinnitage voolukaabel tõmbetõkesti külge ja ühendage klemmidega L, N ja . ▶ Kinnitage kate tagasi. Välisseade Võrgukaitse Juhtme ristlõikepindala Elektritoitek aabel Sidekaabel CL5000i 26 E 13 A ≥ 1,5 mm

4.1 Kasutusele võtmise kontrollnimekiri

Pärast paigaldamist koos lekkekontrolliga ja elektrilist ühendamist võib süsteemi katsetada. ▶ Ühendage elektritoide. ▶ Lülitage siseseade kaugjuhtimispuldi abil sisse. ▶ Jahutusrežiimi (') seadistamiseks vajutage nuppu Mode. ▶ Vajutage noolenuppu (/), kuni on seadistatud madalaim temperatuur. ▶ Katsetage jahutusrežiimi 5 minuti jooksul. ▶ Kütterežiimi (%) seadistamiseks vajutage nuppu Mode. ▶ Vajutage noolenuppu (.), kuni on seadistatud kõrgeim temperatuur. ▶ Katsetage kütterežiimi 5 minuti jooksul. ▶ Kontrollige õhujuhtimisplaadi vaba liikumist. Alla 17 °C ruumitemperatuuri korral tuleb jahutusrežiim käsitsi sisse lülitada. See käsirežiim on mõeldud üksnes testimiseks ja hädajuhtumiteks. ▶ Tavaolukorras kasutatakse alati kaugjuhtimispulti. Jahutusrežiimi käsitsi sisselülitamine ▶ Lülitage siseseade välja. ▶ Vajutage kitsa esemega kaks korda manuaalse jahutusrežiimi nuppu ( joonis 23). ▶ Käsitsi seadistatud jahutusrežiimist lahkumiseks vajutage kaugjuhtimispuldil nuppu Mode. Multisplit-kliimaseadmega süsteemis pole käsitsi juhtimine võimalik.

4.3 Kasutajale üleandmine

▶ Kui süsteem on tööle seatud, tuleb paigaldusjuhend kliendile üle anda. ▶ Selgitage kliendile süsteemi kasutamist kasutusjuhendi põhjal. ▶ Soovitage kliendil kasutusjuhend tähelepanelikult läbi lugeda. 5Tõrgete kõrvaldamine

5.1 Tõrgete näidikud

HOIATUS Eluohtlik elektrilöögi korral! Pingestatud elektriliste detailide puudutamine võib põhjustada elektrilööki. ▶ Enne elektritööde alustamist: ühendada elektritoite kõik faasid (kaitse/kaitselüliti) lahti ja tõkestada kogemata sisselülitamise võimalus. Kui töö ajal esineb tõrge, siis kuvatakse näidikul tõrkekoodi (nt EH 02). Kui tõrge esineb üle 10 minuti jooksul: ▶ lahutage korraks elektritoide ja lülitage siseseade uuesti sisse. Kui tõrget ei õnnestu kõrvaldada: ▶ Võtke ühendust klienditeenindusega ning teatage rikkekood ja seadme andmed. 1 Välis- ja siseseade on nõuetekohaselt paigaldatud. 2 Torud on nõuetekohaselt

• tiheduse suhtes kontrollitud. 3 Korralik kondensaadi äravool on loodud ja üle kontrollitud. 4Elektriühendus on nõuetekohaselt loodud.

• Elektritoide on normaalses vahemikus.

• Kaitsejuhe on nõuetekohaselt kinnitatud.

• Ühenduskaabel on kindlalt klemmliistu külge kinnitatud. 5 Kõik katted on paigaldatud ja kinnitatud. 6 Siseseadme õhuplekk on õigesti paigaldatud ja servomootor on fikseeritud.Tõrgete kõrvaldamine

Tab. 11 Tõrkekood Võimalik põhjus EC 07 Välisseadme ventilaatori pöörlemissagedus ei ole normi piires EC 51 Parameetrite tõrge välisseadme EEPROMis EC 52 Temperatuurianduri tõrge seadmel T3 (kondensaatoripool) EC 53 Temperatuurianduri tõrge seadmel T4 (välistemperatuur) EC 54 Temperatuurianduri tõrge TP-l (kompressori läbipuhketorustik) EC 56 Temperatuurianduri tõrge seadmel T2B (aurustipooli väljalase; ainult multisplit-kliimaseade) EH 0A EH 00 Parameetrite tõrge siseseadme EEPROMis EH 0b Sidetõrge siseseadme emaplaadi ja näidiku vahel EH 02 Tõrge nullpunktisignaali tuvastamisel EH 03 Siseseadme ventilaatori pöörlemissagedus ei ole normi piires EH 60 Temperatuurianduri tõrge seadmel T1 (ruumitemperatuur) EH 61 Temperatuurianduri tõrge seadmel T2 (aurustipooli keskkoht) EL 0C

1) Multisplit-kliimaseadmega süsteemis pole lekketuvastus aktiivne.

Ebapiisavalt külmaainet või lekkiv külmaaine või temperatuurianduri tõrge seadmel T2 EL 01 Sise- ja välisseadme vaheline sidetõrge PC 00 Tõrge IPM-moodulil või IGBT ülepingekaitsmel PC 01 Üle- või alapingekaitse PC 02 Temperatuurikaitse kompressoril või ülekuumenemiskaitse IPM-moodulil või ülerõhukaitse PC 03 Alarõhukaitse PC 04 Tõrge inverter-kompressorimoodulil PC 08 Kaitse ülevoolu eest PC 40 Sidetõrge välismooduli emaplaadi ja kompressoriajami emaplaadi vahel −− Siseseadmete töörežiimikonflikt; sise- ja välisseadme töörežiimid peavad kattuma. Tõrge Võimalik põhjus Tõrke kõrvaldamine Siseseadme võimsus liiga väike Välis- või siseseadme soojusvaheti on määrdunud ▶ Puhastage välis- või sisesedme soojusvaheti Liiga vähe külmaainet ▶ Kontrollige torusid lekkimise suhtes, vajaduse korral tihendage uuesti. ▶ Lisage külmaainet Välis- või siseseade ei tööta Puudub elektritoide ▶ Kontrollige elektriühendust ▶ Lülitage siseseade sisse Rikkevoolu kaitselüliti või seadmesse paigaldatud kaitse

on rakendunud. 1) Ülevoolukaitse kaitsmed asuvad emaplaadil. Spetsifikatsioon on trükitud emaplaadile ja selle leiate ka tehnilistest andmetest lk 81. Kasutage ainult plahvatuskindlaid keraamilisi kaitsmeid. ▶ Kontrollige elektriühendust ▶ Kontrollige rikkevoolu kaitselülitit ja kaitset. Välis- või siseseade käivitub ja seiskub pidevalt Liiga vähe külmaainet süsteemis ▶ Kontrollige torusid lekkimise suhtes, vajaduse korral tihendage uuesti. ▶ Lisage külmaainet Liiga palju külmaainet süsteemis Väljutage külmaaine seadmest, et külmaaine ringlusse võtta Niiskus või mustus külmaaine kontuuris ▶ Tühjendage külmaaine kontuur ▶ Valage sisse uus külmaaine Liiga suured pingekõikumised ▶ Paigaldage pingeregulaator Kompressor on defektne ▶ Vahetage kompressor välja.Keskkonna kaitsmine, kasutuselt kõrvaldamine Climate 5000i – 6721824787 (2021/09)

6 Keskkonna kaitsmine, kasutuselt kõrvaldamine Keskkonnakaitse on üheks Bosch-grupi ettevõtete töö põhialuseks. Toodete kvaliteet, ökonoomsus ja loodushoid on meie jaoks võrdväärse tähtsusega eesmärgid. Loodushoiu seadusi ja normdokumente järgitakse rangelt. Keskkonna säästmiseks kasutame parimaid võimalikke tehnilisi lahendusi ja materjale, pidades samal ajal silmas ka ökonoomsust. Pakend Pakendid tuleb saata asukohariigi ümbertöötlussüsteemi, mis tagab nende optimaalse taaskasutamise. Kõik kasutatud pakkematerjalid on keskkonnasäästlikud ja taaskasutatavad. Vana seade Vanad seadmed sisaldavad materjale, mida on võimalik taaskasutusse suunata. Konstruktsiooniosi on lihtne eraldada. Plastid on vastavalt tähistatud. Nii saab erinevaid komponente sorteerida, taaskasutusse anda või kasutuselt kõrvaldada. Vanad elektri- ja elektroonikaseadmed See sümbol tähendab, et toodet ei tohi koos muude jäätmetega utiliseerida, vaid tuleb töötlemise, kogumise, taaskasutamise ja kasutuselt kõrvaldamise jaoks viia jäätmekogumispunktidesse. Sümbol kehtib riikidele, millel on elektroonikaromude eeskirjad, nt normdokumentatsioon Euroopa direktiiv 2012/19/EÜ elektri- ja elektroonikaseadmetest tekkinud jäätmete kohta. Need eeskirjad seavad raamtingimused, mis kehtivad erinevates riikides vanade elektroonikaseadmete tagastamisele ja taaskasutamisele. Kuna elektroonikaseadmed võivad sisaldada ohtlikke materjale, tuleb need vastutustundlikult taaskasutada, et muuta võimalikud keskkonnakahjud ja ohud inimtervisele võimalikult väikseks. Peale selle on elektroonikaromude taaskasutus panus looduslike ressursside säästmisesse. Lisateabe saamiseks vanade elektri- ja elektroonikaseadmete keskkonnasõbraliku kasutuselt kõrvaldamise kohta pöörduge kohapealse pädeva ametiasutuse, teie jäätmekäitlusettevõtte või edasimüüja poole, kellel toote ostsite. Lisateavet leiate aadressil: www.weee.bosch-thermotechnology.com/ Külmaaine R32 Seade sisaldab fluoritud kasvuhoonegaasi R32 (globaalset soojenemist põhjustav potentsiaal 675

) raskesti süttiv ja vähemürgine aine (A2L või A2). Sisalduv kogus on märgitud välisseadme tüübisildile. Külmaained on keskkonnale ohtlikud ning need tuleb eraldi koguda ja utiliseerida. 7 Andmekaitsedeklaratsioon Meie, Robert Bosch OÜ, Kesk tee 10, Jüri alevik, 75301 Rae vald, Harjumaa, Estonia, töötleme toote- ja paigaldusteavet, tehnilisi ja kontaktandmeid, sideandmeid, toote registreerimise ja kliendiajaloo andmeid, et tagada toote funktsioneerimine (isikuandmete kaitse üldmääruse artikli 6 lõike 1 esimese lause punkt b), täita oma tootejärelevalve kohustust ning tagada tooteohutus ja turvalisus (isikuandmete kaitse üldmääruse artikli 6 lõike 1 esimese lause punkt f), kaitsta oma õigusi seoses garantii ja toote registreerimise küsimustega (isikuandmete kaitse üldmääruse artikli 6 lõike 1 esimese lause punkt f), analüüsida oma toodete levitamist ning pakkuda individuaalset teavet ja pakkumisi toote kohta (isikuandmete kaitse üldmääruse artikli 6 lõike 1 esimese lause punkt f). Selliste teenuste nagu müügi- ja turundusteenused, lepingute haldamine, maksete korraldamine, programmeerimine, andmehoid ja klienditoe teenused osutamiseks võime tellida ja edastada andmeid välistele teenuseosutajatele ja/või Boschi sidusettevõtetele. Mõnel juhul, kuid ainult siis, kui on tagatud asjakohane andmekaitse, võib isikuandmeid edastada väljaspool Euroopa Majanduspiirkonda asuvatele andmesaajatele. Täiendav teave esitatakse nõudmisel. Meie andmekaitsevolinikuga saate ühendust võtta aadressil: Data Protection Officer, Information Security and Privacy (C/ISP), Robert Bosch GmbH, Postfach 30 02 20, 70442 Stuttgart, GERMANY. Teil on õigus oma konkreetsest olukorrast lähtudes või isikuandmete töötlemise korral otseturunduse eesmärgil esitada igal ajal vastuväiteid oma isikuandmete töötlemise suhtes, mida tehakse isikuandmete kaitse üldmääruse artikli 6 lõike 1 esimese lause punkti f kohaselt. Oma õiguste kasutamiseks palume võtta meiega ühendust e-posti aadressil DPO@bosch.com. Täiendava teabe saamiseks palume kasutada QR- koodi.

1) Euroopa parlamendi ja nõukogu määruse (EL) nr 517/2014 lisa kohaselt, 16.

Tarbitav võimsus nimivõimsusel W 659 1004 Võimsus (min–max) kW 1,0-3,2 1,4-4,3 Tarbitav võimsus (min-max) W 80-1100 120-1650 Jahutuskoormus (Pdesignc) kW 2,6 3,3 Energiatõhusus (SEER) – 8,5 8,5 Energiatõhususe klass – A+++ A+++ Kütmisest – üldiselt Nimivõimsus kW kBTU/h 2,9

Tarbitav võimsus nimivõimsusel W 674 969 Võimsus (min–max) kW 0,8-3,4 1,1-4,4 Tarbitav võimsus (min-max) W 70-990 110-1480 Kütmine – jahedam kliima Küttekoormus (Pdesignh) kW 3,1 3,8 Eneriatõhusus (SEER) – 3,4 3,4 Energiatõhususe klass – A A Kütmine – keskmine kliima Küttekoormus (Pdesignh) kW 2,6 2,6 Eneriatõhusus (SEER) – 4,2 4,3 Energiatõhususe klass – A+ A+ Kütmine – soojem kliima Küttekoormus (Pdesignh) kW 2,5 2,6 Eneriatõhusus (SEER) – 5,4 5,8 Energiatõhususe klass – A+++ A+++ Üldist Elektritoide V/Hz 220-240 / 50 220-240 / 50 Max. võimsustarve W 2150 2150 Max voolutarve A 10 10 Külmaaine – R32 R32 Külmaaine täitekogus G 620 620 Nimirõhk MPa 4,3/1,7 4,3/1,7 Siseüksus Plahvatuskindel keraamiline kaitse emaplaadil – T 3,15 A/250 V T 3,15 A/250 V Vooluhulk (kõrge/keskmine/madal) m

• /h 510/360/300 520/370/310 Helirõhu tase (kõrge/keskmine/madal/müravähendus) dB(A) 37/32/22/21 37/32/22/21 Müra võimsustase dB(A) 56 60 Lubatud ümbritseva keskkonna temperatuur (jahutamine/kütmine) °C 16 p. 32
• /0 p. 30
• 16 p. 32
• /0 Netokaal kg 8,7 8,7 Välisseade Plahvatuskindel keraamiline kaitse emaplaadil – T 20 A/250 V T 20 A/250 V Vooluhulk m p. 30

• /h 2150 2200 Müratase dB(A) 55,5 55,0 Müra võimsustase dB(A) 60 64 Lubatud ümbritseva keskkonna temperatuur (jahutamine/kütmine) °C –15 p. 50
• /–15 p. 24
• –15 p. 50
• /–15 Netokaal kg 26,2 26,4Sommaire Climate 5000i – 6721824787 (2021/09) p. 24
