MANUAL I PËRDORUESIT Climate 5000i BOSCH

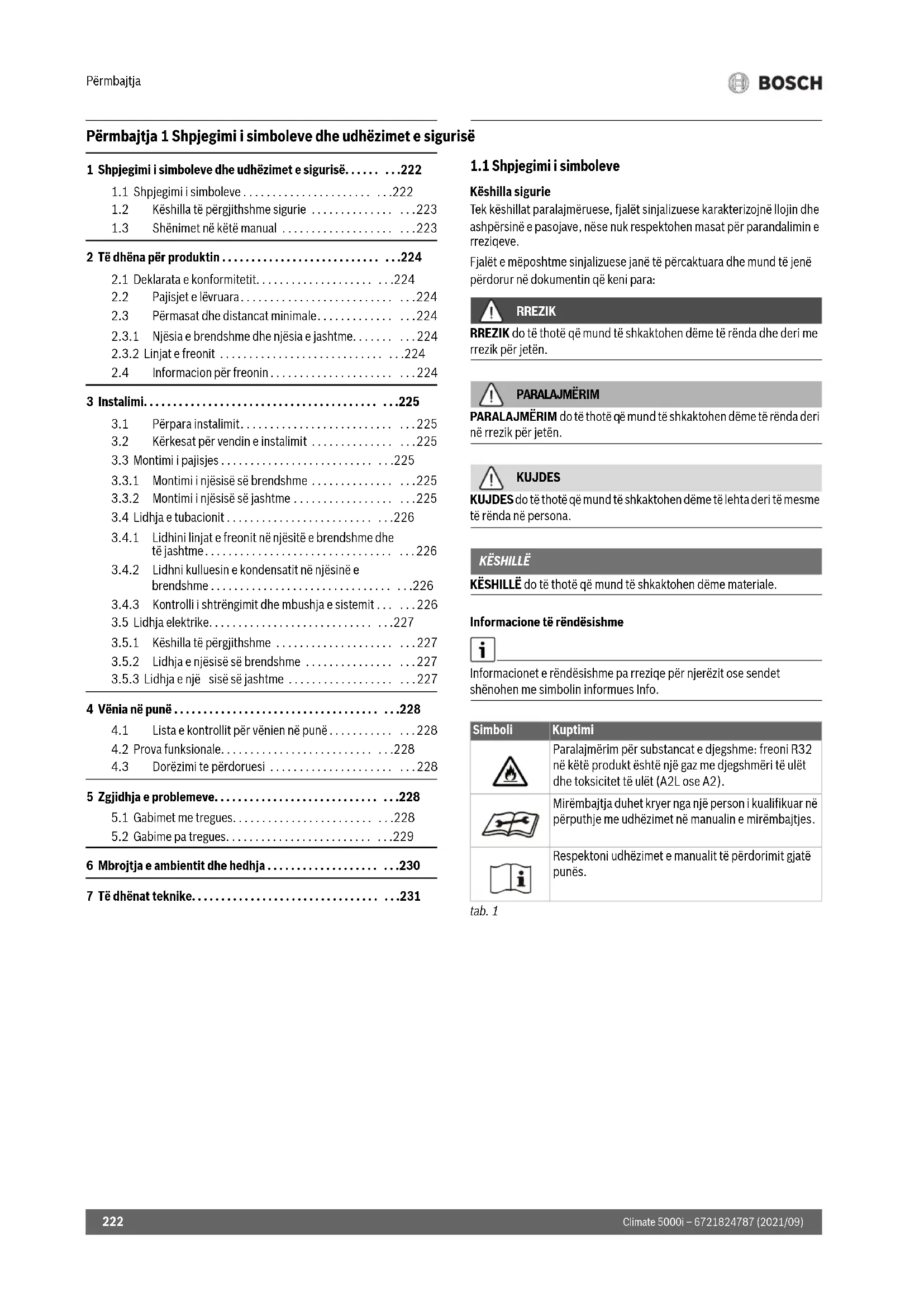

Përmbajtja 1 Shpjegimi i simboleve dhe udhëzimet e sigurisë

1.1 Shpjegimi i simboleve

Këshilla sigurie Tek këshillat paralajmëruese, fjalët sinjalizuese karakterizojnë llojin dhe ashpërsinë e pasojave, nëse nuk respektohen masat për parandalimin e rreziqeve. Fjalët e mëposhtme sinjalizuese janë të përcaktuara dhe mund të jenë përdorur në dokumentin që keni para: RREZIK RREZIK do të thotë që mund të shkaktohen dëme të rënda dhe deri me rrezik për jetën. PARALAJMËRIM PARALAJMËRIM do të thotë që mund të shkaktohen dëme të rënda deri në rrezik për jetën. KUJDES KUJDES do të thotë që mund të shkaktohen dëme të lehta deri të mesme të rënda në persona. KËSHILLË KËSHILLË do të thotë që mund të shkaktohen dëme materiale. Informacione të rëndësishme Informacionet e rëndësishme pa rreziqe për njerëzit ose sendet shënohen me simbolin informues Info. tab. 1 1 Shpjegimi i simboleve dhe udhëzimet e sigurisë. . . . . . . . .222

1.1 Shpjegimi i simboleve . . . . . . . . . . . . . . . . . . . . . . . . .222

1.2 Këshilla të përgjithshme sigurie . . . . . . . . . . . . . . . . .223

1.3 Shënimet në këtë manual . . . . . . . . . . . . . . . . . . . . . .223

2.3.1 Njësia e brendshme dhe njësia e jashtme. . . . . . . . . .224

3.3.1 Montimi i njësisë së brendshme . . . . . . . . . . . . . . . . .225

3.3.2 Montimi i njësisë së jashtme . . . . . . . . . . . . . . . . . . . .225

3.4 Lidhja e tubacionit . . . . . . . . . . . . . . . . . . . . . . . . . . . .226

3.4.1 Lidhini linjat e freonit në njësitë e brendshme dhe

të jashtme. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .226

3.4.2 Lidhni kulluesin e kondensatit në njësinë e

brendshme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .226

3.4.3 Kontrolli i shtrëngimit dhe mbushja e sistemit . . . . . .226

3.5 Lidhja elektrike. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .227

3.5.1 Këshilla të përgjithshme . . . . . . . . . . . . . . . . . . . . . . .227

3.5.2 Lidhja e njësisë së brendshme . . . . . . . . . . . . . . . . . .227

4.1 Lista e kontrollit për vënien në punë. . . . . . . . . . . . . .228

6 Mbrojtja e ambientit dhe hedhja . . . . . . . . . . . . . . . . . . . . . .230 7 Të dhënat teknike. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .231 Simboli Kuptimi Paralajmërim për substancat e djegshme: freoni R32 në këtë produkt është një gaz me djegshmëri të ulët dhe toksicitet të ulët (A2L ose A2). Mirëmbajtja duhet kryer nga një person i kualifikuar në përputhje me udhëzimet në manualin e mirëmbajtjes. Respektoni udhëzimet e manualit të përdorimit gjatë punës.Shpjegimi i simboleve dhe udhëzimet e sigurisë

1.2 Këshilla të përgjithshme sigurie

H Udhëzime për grupin e synuar Ky manual instalimi u drejtohet specialistëve të ftohjes dhe kondicionimit, si dhe inxhinierëve elektrikë. Duhet të respektohen udhëzimet në të gjitha manualet në lidhje me impiantin. Në rast mosrespektimi mund të rezultojnë dëme materiale dhe lëndime në persona deri në rrezikim për jetën. ▶Lexoni udhëzimet e instalimit për të gjithë komponentët e impiantit përpara instalimit. ▶ Respektoni këshillat e mëposhtme të sigurisë dhe të mirëmbajtjes. ▶ Respektoni rregulloret, rregullat teknike dhe direktivat kombëtare dhe rajonale. ▶ Dokumentoni punimet e kryera. H Përdorimi në përputhje me qëllimin e duhur Njësia e brendshme synohet për instalim brenda ndërtesës me lidhje drejt një njësie të jashtme dhe komponentëve të tjerë të sistemit, p.sh. rregullatorë. Njësia e jashtme synohet për instalim jashtë ndërtesës me lidhje drejt një a më shumë njësive të brendshme dhe komponentëve të tjerë të sistemit, p.sh. rregullatorë. Çdo përdorim tjetër konsiderohet në kundërshtim me përdorimin e parashikuar. Përdorimi i papërshtatshëm dhe dëmet si pasojë e këtij përjashtohen nga detyrimet tona. Për instalimin në vende të posaçme (garazhe nëntokësore, salla tenike, ballkone apo në ambiente gjysmë të hapura): ▶ Fillimisht kini parasysh kërkesat për vendin e instalimit të përcaktuara në dokumentacionin teknik. H Rreziqet e përgjithshme nga freoni ▶ Kjo pajisje është e mbushur me freon R32. Gazi i freonit mund të shkaktojë gaze toksike kur bie në kontakt me zjarrin. ▶Nëse ka rrjedhje të freonit gjatë instalimit, ajroseni mirë ambientin. ▶ Pas instalimit kontrolloni sistemin për rrjedhje. ▶ Mos lejoni substanca të ndryshme nga freoni (R32) që të hyjnë në qarkun e freonit. H Siguria e pajisjeve elektrike për përdorimin në shtëpi dhe për qëllime të ngjashme Për mënjanimin e rreziqeve nga pajisjet elektrike vlejnë në përputhje me EN 60335-1 standardet e mëposhtme: „Kjo pajisje mund të përdoret nga fëmijë mbi 8 vjeç ose nga persona me aftësi të kufizuara fizike, ndijore ose mendore, ose me mungesë përvoje dhe dijesh nëse ata mbahen nën vëzhgim ose udhëzohen në lidhje me përdorimin e sigurt të pajisjes dhe kuptojnë rreziqet që lindin nga përdorimi i saj. Fëmijët nuk lejohen të luajnë me pajisjen. Pastrimi dhe mirëmbajta nga ana e përdoruesit nuk lejohet të kryhet nga fëmijët pa qenë nën vëzhgim.“ „Nëse dëmtohet linja e lidhjes në rrjet, ajo duhet zëvendësuar nga prodhuesi ose shërbimi i tij i klientit ose një person me kualifikim të ngjashëm, për të mënjanuar rreziqet.“ H Dorëzimi te përdoruesi Gjatë dorëzimit udhëzojeni përdoruesin për përdorimin dhe kontrollin e sistemit të kondicionerit. ▶ Shpjegimi i përdorimit - gjatë këtij shpjegimi të trajtohen sidomos veprimet që kanë të bëjnë me sigurinë. ▶ Kini sidomos parasysh pikat e mëposhtme: – Modifikimi apo riparimi lejohen të kryhen vetëm nga një kompani e specializuar e autorizuar. –Për funksionim të sigurt dhe në mbrojtje të ambientit nevojiten së paku inspektime vjetore dhe pastrim-mirëmbajtje me porosi. ▶ Tregojini pasojat e mundshme (lëndim deri në rrezik për jetë apo dëmtim i pronës) në rast moskryerjeje apo kryerjeje me mangësi të inspektimit, pastrimit dhe mirëmbajtjes. ▶Dorëzonjani manualet e instalimit dhe përdorimit përdoruesit për t'i ruajtur.

1.3 Shënimet në këtë manual

Figurat mund të gjenden të përmbledhura në fund të këtij manuali. Teksti përmban referenca për tek ilustrimet. Produktet mund të ndryshojnë në varësi të modelit të shfaqur në këtë manual.Të dhëna për produktin Climate 5000i – 6721824787 (2021/09)

2 Të dhëna për produktin

2.1 Deklarata e konformitetit

Ndërtimi dhe funksionimi i këtij produkti është në përputhje me direktivat evropiane dhe kriteret plotësuese këmbëtare. Me markimin CE shpjegohet konformiteti i produktit me të gjitha rregullat e zbatueshme ligjore të BE-së, të cilat parashikojnë vendosjen e këtij markimi. Teksti i plotë i deklaratës së konformitetit është i disponueshëm në internet: www.bosch-climate.gr.

2.2 Pajisjet e lëvruara

Legjenda për figurën 1: [1] Njësia e jashtme (mbushur me freon) [2] Njësia e brendshme (mbushur me azot) [3] Filtri i katalizatorit të ftohtë (i zi) dhe biofiltri (i gjelbër) [4] Bërryl shkarkues me guarnicion (për njësinë e jashtme me bazament apo suport muri) [5] Telekomandë [6] Telekomandë me kllapë, me vidë montimi [7] Materiali i fiksimit (5 vida e 5 upa) [8] Paketa e dokumentacionit të produktit [9] Kabllo komunikimi 5-telëshe (aksesor opsional) [10] 4 tako vibrimi për njësinë e jashtme

2.3 Përmasat dhe distancat minimale

2.3.1 Njësia e brendshme dhe njësia e jashtme

Legjenda për figurën 5: [1] Tubi i anës së gazit [2] Tubi i anës së lëngut [3] Bërryli në formë sifoni si ndarës vaji Nëse njësia e jashtme vendoset më lart se e brendshmja, kaloni një hark në formë sifoni në anën e gazit pas maksimumi 6 m dhe një bërryl tjetër në formë sifoni çdo 6 m ( figura 5, [1]). ▶Ruani gjatësinë maksimale të tubit dhe diferencën maksimale të lartësive mes njësisë së brendshme dhe të jashtme. tab. 2 Gjatësia e tubit dhe diferenca maksimale e lartësive tab. 3 Diametri i tubit në varësi të tipit të pajisjes tab. 4 Diametri i tubit alternativ tab. 5

2.4 Informacion për freonin

Kjo pajisje përmban gaze të fluorinuara të efektit serrë, si p.sh. freon. Pajisja është e mbyllur hermetikisht. Informacioni për freonin sipas rregullores së BE-së nr. 517/2014 për gazet e fluorinuara të efektit serrë mund të gjendet në udhëzimet e përdorimit të pajisjes. Shënim për instaluesin: Kur rimbushni me freon, plotësoni sasinë shtesë të mbushjes dhe sasinë totale të freonit në tabelën e „informacionit të freonit“ tek udhëzimet e përdorimit. Gjatësia maksimale e tubit

Diferenca maksimale e lartësive

2) Matur nga skaji i poshtëm në skajin e poshtëm.

KUJDES Rrezik lëndimi për shkak të skajeve të mprehta! ▶ Mbani doreza mbrojtëse gjatë instalimit. KUJDES Rrezik djegieje! Tubat bëhen shumë të nxehtë gjatë funksionimit. ▶ Sigurohuni që tubat të ftohen përpara se t'i prekni. ▶ Kontrolloni tërësinë e dorëzimit. ▶ Kontrolloni nëse vrimat ka si fërshëllimë për shkak të presionit negativ gjatë hapjes së tubave të njësisë së brendshme.

3.2 Kërkesat për vendin e instalimit

▶ Ruani distancat minimale ( figurat 2- 3). Njësia e brendshme ▶ Mos e instaloni njësinë e brendshme në një ambient ku ka në punë burime të hapura ndezjeje (p.sh. flakë të lira, pajisje gazi në punë apo sistem ngrohjeje elektrike në punë). ▶ Vendi i instalimit nuk duhet të jetë më lart se 2000 m mbi nivelin e detit. ▶ Mbajini hyrjen dhe daljen e ajrit pa pengesa, që ajri të mund të qarkullojë lirshëm. Përndryshe mund të ketë rënie të rendimentit dhe zhurmë më të lartë. ▶ Mbajini televizorët, radiot dhe pajisjet e ngjashme të paktën 1 m larg pajisjes dhe telekomandës. ▶Për instalimin e njësisë së brendshme, zgjidhni një mur që i amortizon dridhjet. ▶ Kini parasysh hapësirën minimale. tab. 6 Hapësira minimale Në lartësi më të vogla instalimi, sipërfaqja e dyshemesë duhet të jetë përkatësisht më e madhe. Njësia e jashtme ▶ Mos e ekspozoni njësinë e jashtme ndaj avujve të vajit të motorit, avujve të llixhave, gazit sulfurik etj. ▶ Mos e instaloni njësinë e jashtme drejtpërdrejt në ujë as mos e ekspozoni ndaj erës detare. ▶Njësia e jashtme duhet të jetë gjithnjë pa dëborë. ▶Nuk duhet të ndërhyjë ajri i shkarkuar apo zhurma e funksionimit. ▶Ajri duhet të qarkullojë mirë përreth njësisë, por pajisja nuk duhet të ekspozohet ndaj erërave të forta. ▶ Kondensati i krijuar gjatë funksionimit duhet të lihet të rrjedhë lirshëm. Nëse është nevoja, instaloni një zorrë kullimi. Në rajonet e ftohta nuk rekomandohet të instaloni zorrë kullimi pasi mund të ngrijë ▶ Vendoseni njësinë e jashtme në një bazë të qëndrueshme.

3.3 Montimi i pajisjes

KËSHILLË Mund të ndodhë dëmtim i materialit për shkak të montimit të pasaktë! Montimi i pasaktë mund të sjellë rënien e pajisjes nga muri. ▶ Montojeni pajisjen vetëm në një mur të fiksuar e të rrafshët. Muri duhet të ketë mundësinë të mbajë peshën e pajisjes. ▶Përdorni vida e upa të përshtatshme për tipin e murit dhe peshën e pajisjes.

3.3.1 Montimi i njësisë së brendshme

▶ Hapeni kartonin nga lart dhe nxirrni njësinë e brendshme (

▶Vendoseni njësinë e brendshme me kallëpet e paketimit përpara ( figura 7). ▶ Vidhosni e hiqni pllakën e montimit mbrapa njësisë së brendshme. ▶Përcaktoni vendin e instalimit duke pasur parasysh distancat minimale ( figura 2). ▶ Fiksojeni pllakën e montimit me një vidë e upë lart, në mes të murit dhe drejtojeni horizontalisht ( figura 8). ▶ Fiksojeni pllakën e montimit me katër vida e upa të tjera në mënyrë që të qëndrojë rrafsh me murin. ▶ Shponi murin për kalimin e tubave (pozicioni i rekomanduar në i shpimit në mur është pas njësisë së brendshme figura 9). ▶Nëse është nevoja ndërroni pozicionin e kullimit të kondensatit ( figura 10). Në shumicën e rasteve, rakordet e tubave në njësinë e brendshme ndodhen mbrapa njësisë së brendshme. Ne rekomandojmë shtrirjen e tubave përpara varjes së njësisë së brendshme. ▶ Lidhjet e tubave sipas kapitullit 3.4. ▶Nëse është nevoja, përkuleni tubacionin në drejtimin e dëshiruar dhe hapni një vrimë në anë të njësisë së brendshme ( figura 12). ▶ Kalojeni tubacionin përmes murit dhe montojeni njësinë e brendshme në pllakën e montimit ( figura 13). ▶ Palosni kapakun e sipërm dhe hiqni një nga dy bokullat e filtrave ( figura 14). ▶ Futeni filtrin e dhënë në bokullën e filtrit dhe rimontojeni bokullën. Nëse njësia e jashtme duhet hequr nga pllaka e montimit: ▶Tërhiqni pjesën e poshtme të panelit në zonën e dy të futurave dhe tërhiqni njësinë e brendshme përpara ( figura 15).

3.3.2 Montimi i njësisë së jashtme

▶ Vendoseni kartonin në këmbë. ▶ Prisni e hiqni ngjitëset e paketimit. ▶ Hiqeni kartonin nga lart dhe hiqni paketimin. ▶Në varësi të tipit të instalimit, përgatisni dhe montoni mbajtësen ose suportin e murit. ▶ Kapni ose varni njësinë e jashtme duke përdorur takot e dhëna të vibrimit për këmbët. ▶ Kur instalohet me mbajtëse apo suport muri, vendoseni me guarnicion bërrylin e dhënë të kullimit ( figura 16). ▶ Hiqni kapakun për lidhjet e tubave ( figura 17). ▶ Lidhjet e tubave sipas kapitullit 3.4. ▶ Rimontoni kapakun për lidhjet e tubave. Lloji i pajisjes Lartësia e instalimit [m] Hapësia minimale

3.4.1 Lidhini linjat e freonit në njësitë e brendshme dhe të

jashtme KUJDES Rrjedhja e freonit në lidhjet që pikojnë Lidhjet e pasakta të tubave mund të shkaktojnë rrjedhjen e freonit. Lidhjet e ripërdorshme mekanike dhe lidhjet me flanxha nuk lejohen brenda. ▶Shtrëngojini lidhjet me flanxhë vetëm një herë. ▶ Rikrijojini gjithnjë lidhjet me flanxhë pas lirimit. Tubat e bakrit ofrohen në madhësi metrike dhe me inçë, por filetimi i dadove të flanxhave është njëlloj. Rakordet e flanxhave në njësitë e brendshme dhe të jashtme janë krijuar për përmasa në inçë. ▶Kur përdorni tuba bakri metrikë, ndërrojini dadot e flanxhave me ato për diametrin e përshtatshëm ( tabela 7). ▶Përcaktoni diametrin dhe gjatësinë e tubit ( faqja 224). ▶ Priteni tubin me prerëse tubash ( figura 11). ▶ Hiqini buzët tubave nga brenda dhe hiqni pullat. ▶ Vendosni dadon në tub. ▶ Zgjerojeni tubin me gotë me bordurë në përmasën nga tabela 7. Dadoja duhet rrëshqasë lehtësisht në buzë por jo përtej saj. ▶ Lidheni tubin dhe shtrëngojeni vidën me forcë rrotullimi sipas tabelës

▶Përsëritni hapat e mësipërm për tubin e dytë. KËSHILLË Efikasitet i dobësuar për shkak të transferimit të nxehtësisë mes linjave të freonit ▶ Izolojini linjat e freonit veçmas njëra-tjetrës. ▶ Vendosni e fiksoni izolimin e tubave. tab. 7 Karakteristikat e lidhjeve të tubave

3.4.2 Lidhni kulluesin e kondensatit në njësinë e brendshme

Kolektori i kondensatit i njësisë së brendshme është i pajisur me dy lidhje. Nga fabrika vijnë të montuara një zorrë kondensati dhe një tapë, këto mund të ndërrohen ( figura 12). ▶Vendosni zorrën e kondensatit me pjerrësi.

3.4.3 Kontrolli i shtrëngimit dhe mbushja e sistemit

Kontrolli i shtrëngimit Respektoni rregulloret shtetërore dhe vendore për testimin e rrjedhjes. ▶ Hiqni kapakët e tri valvulave ( figura 18, [1], [2] dhe [3]). ▶ Lidhni hapësin Schrader [6] dhe manometrin [4] te valvula Schrader [1]. ▶ Vidhosni hapësin Schrader dhe hapni valvulën Schrader [1]. ▶ Mbajini valvulat [2] dhe [3] të mbyllura dhe mbusheni sistemin me azot derisa presioni 10 % të jetë mbi presionin maksimal të punës ( faqja 231). ▶ Kontrolloni nëse presioni rri i pandryshuar pas 10 minutash. ▶ Çlironi azotin derisa të arrihet presioni maksimal i punës. ▶ Kontrolloni nëse presioni nuk ndryshon edhe pas së paku 1 ore. ▶ Çlironi azotin. Mbushja e impiantit KËSHILLË Avari për shkak freoni të gabuar Njësia e jashtme është e mbushur me freon R32 nga fabrika. ▶Nëse duhet shtuar freon, mbusheni vetëm me të njëjtin freon. Mos përzieni tipa të ndryshëm freoni. ▶ Zbrazeni dhe thajeni sistemin me një pompë me vakuum

, [5]) derisa të arrihet afor −1 bar (ose afro 500 Micron). ▶Hapni valvulën e sipërme [3] (ana e lëngut). ▶ Kontrolloni me manometër [4] nëse rrjedhja është e lirshme. ▶Hapni valvulën e poshtme [2] (ana e gazit). Freoni shpërndahen nëpër sistem. ▶Së fundi kontrolloni kushtet e presionit. ▶ Zhvidhosni hapësin Schrader [6] dhe mbyllni valvulën Schrader [1]. ▶Hiqni pompën e vakuumit, manometrin dhe hapësin Schrader. ▶ Rivendosni kapakët në valvula. ▶ Rivendosni kapakun për lidhjet e tubave në njësinë e jashtme. Diametri i jashtëm i tubit Ø[mm] Forca e rrotullimit [Nm] Diametri i vrimës me bordurë (A) [mm] Skaji me bordurë i tubit Dado e filetuar e paramontuar me bordurë 6,35 (1/4") 18-20 8,4-8,7 3/8" 9,53 (3/8") 32-39 13,2-13,5 3/8" R0.4~0.8

3.5.1 Këshilla të përgjithshme

PARALAJMËRIM Rrezik për jetën nga rryma elektrike! Prekja e pjesëve elektrike që janë nën tension, mund të shkaktojë goditje elektrike. ▶ Para punimeve në pjesët elektrike, ndërpriteni furnizimin me tension shumëpolësh (siguresa/çelësi LS) dhe sigurojeni ndaj rindezjes pa dashje. ▶Punimet në sistemin elektrik mund të kryhen vetëm nga një elektricist i miratuar. ▶ Respektoni masat e sigurisë sipas rregulloreve kombëtare dhe ndërkombëtare. ▶Nëse ka rrezik sigurie në tensionin e linjës apo në rast qarku të shkurtër gjatë instalimit, informojeni operatorin me shkrim dhe mos i instaloni pajisjet pa u zgjidhur problemi. ▶ Kryejini të gjitha lidhjet elektrike sipas planit të lidhjeve elektrike. ▶ Priteni izolimin e kabllos vetëm me veglat e posaçme. ▶Mos lidhni asnjë konsumator tjetër në linjën elektrike të pajisjes. ▶Mos ngatërroni fazën me nulin. Përndryshe mund të shkaktoni avari. ▶Në rast lidhjeje fikse elektrike, instaloni një mbrojtëse nga mbitensioni dhe një automat të përcaktuar për 1,5 herë konsumin maksimal të energjisë së pajisjes. ▶Për pajisjet me linja elektrike fikse ku ka firo korrenti mbi 10 mA, rekomandojmë instalimin e një stakuesi RCD me korrent stakimi diferencial nominal jo m ë të lartë se 30 mA.

3.5.2 Lidhja e njësisë së brendshme

Njësia e brendshme është e lidhur me të jashtmen përmes një kablloje tipi H07RN-F 5-telëshe. Prerja tërthore e përçuesit të kabllos së komunikimit duhet të jetë së paku 1,5 mm

KËSHILLË Dëmet në pronë për shkak të lidhjes së gabuar të njësisë së brendshme Njësia e brendshme ushqehet me tension nga njësia e jashtme. ▶ Lidheni njësinë e brendshme vetëm te njësia e jashtme. Për të lidhur kabllon e komunikimit: ▶ Palosni kapakun e sipërm ( figura 19). ▶ Hiqni vidën dhe hiqni kapakun nga pulti. ▶Hiqni vidën dhe hiqni kapakun [1] e klemave të lidhjes (

▶Përthyejeni për jashtë hyrjen e kabllos [3] nga mbrapa njësisë së brendshme dhe kaloni kabllon. ▶ Sigurojeni kabllon në kapëse [2] dhe lidheni me klemat W, 1(L), 2(N), S dhe . ▶ Vini re caktimin e telave në klema. ▶ Rivendosni kapakët. ▶ Kaloni kabllot te njësia e jashtme.

3.5.3 Lidhja e njësisë së jashtme

Një kabllo elektrike (3 tela) dhe kablloja e komunikimit (5 tela) lidhen me njësinë e jashtme. Përdorni kabllo të tipit H07RN-F me prerje të majtueshme tërthore të përçuesit dhe sigurojeni lidhjen me linjën elektrike përmes një sigurese ( tabela 8). tab. 8 ▶ Hiqni vidën dhe kapakun e lidhjes elektrike ( figura 21). ▶ Siguroni kabllon e komunikimit me kapëse dhe me lidheni te klemat W, 1(L), 2(N), S dhe (caktimi i telave në klema sipas njësisë së brendshme) ( figura 22). ▶ Sigurojeni kabllon elektrike në kapëse dhe lidheni me klemat L, N dhe . ▶ Rivendosni kapakun. Njësia e jashtme Mbrojtja e rrjetit Prerja tërthore e përçuesit Kablloja elektrike Kablloja e komunikimit CL5000i 26 E 13 A ≥ 1,5 mm

≥1,5mm 2Vënia në punë Climate 5000i – 6721824787 (2021/09)

4.1 Lista e kontrollit për vënien në punë

Pas instalimin me provën e rrjedhjes dhe lidhjen elektrike, sistemi mund të testohet: ▶ Vendosni ushqimin elektrik. ▶Ndizni njësinë e brendshme me telekomandë. ▶ Shtypni butonin Mode për të rregulluar modalitetin e ftohjes ('). ▶ Shtypni butonin e shigjetës (/) derisa të caktohet temperatura më e ulët. ▶ Provoni funksionin e ftohjes për 5 minuta. ▶ Shtypni butonin Mode për të rregulluar funksionin e ngrohjes (%). ▶ Shtypni butonin e shigjetës (.) derisa të caktohet temperatura më e lartë. ▶ Provoni funksionin e ngrohjes për 5 minuta. ▶Siguroni lirinë e lëvizjes së fletës së ajrit. Në temperaturë ambienti nën 17 °C ndizeni manualisht funksionin e ftohjes. Ky veprim manual synohet vetëm për provë dhe emergjenca. ▶Përdorni gjithnjë telekomandën. Për ta aktivizuar manualisht funksionin e ftohjes: ▶ Fikni njësinë e brendshme. ▶Duke përdorur një objekt të hollë shtypni dy herë butonin për funksionin manual të ftohjes ( figura 23). ▶ Shtypni butonin Mode të telekomandës për të dalë nga modaliteti i ftohjes së caktuar manualisht. Funksionimi manual nuk është e mundur në një sistem me kondicioner Multisplit.

4.3 Dorëzimi te përdoruesi

▶ Kur konfigurohet sistemi, kalojani udhëzimet e instalimit klientit. ▶ Shpjegojini klientit si ta vërë në punë sistemin duke përdorur manualin e përdorimit. ▶ Rekomandojini klientit ta lexojë me kujdes manualin e përdorimit. 5 Zgjidhja e problemeve

5.1 Gabimet me tregues

PARALAJMËRIM Rrezik për jetën nga rryma elektrike! Prekja e pjesëve elektrike që janë nën tension, mund të shkaktojë goditje elektrike. ▶ Para punimeve në pjesët elektrike, ndërpriteni furnizimin me tension shumëpolësh (siguresa/çelësi LS) dhe sigurojeni ndaj rindezjes pa dashje. Nëse ndodhin gabime gjatë funksionimit, ekrani tregon një kod gabimi (p.sh. EH 02). Nëse ndodh një gabim për më shumë se 10 minuta: ▶Ndërprisni korrentin për pak dhe ndizeni sërish njësinë e brendshme. Kur një defekt nuk mund të mënjanohet: ▶ Telefonojini shërbimit të klientit dhe jepini kodin e gabimit dhe të dhënat pajisjes. 1Njësia e jashtme dhe e brendshme janë montuar në rregull. 2Tubat janë

• termoizoluar në rregull,

• kontrolluar për shtrëngimin. 3 Është vendosur dhe provuar kullimi i duhur i kondensatit. 4 Lidhja elektrike është kryer në rregull.

• Ushqimi elektrik është në diapazonin normal

• Përçuesi mbrojtës është lidhur në rregull

• Kablloja e lidhjes është fiksuar në rripin e klemave 5Të gjithë kapakët janë të vendosur dhe në vendin e vet. 6 Fleta e ajrit e njësisë së brendshme është montuar saktë dhe është aktivizuar aktuatori.Zgjidhja e problemeve

tab. 11 Kodi i gabimit Shkaku i mundshëm EC 07 Shpejtësia e ventilatorit të njësisë së jashtme është jashtë diapazonit normal EC 51 Gabim parametri në EEPROM e njësisë së jashtme EC 52 Gabim i sensorit të temperaturës në T3 (bobina e kondensatorit) EC 53 Gabim i sensorit të temperaturës në T4 (temperatura e jashtme) EC 54 Gabim i sensorit të temperaturës në TP (linja e fryrjes së kompresorit) EC 56 Gabim i sensorit të temperaturës në T2B (dalja e bobinës së avulluesit; vetëm kondicioneri multisplit) EH 0A EH 00 Gabim parametri në EEPROM e njësisë së brendshme EH 0b Gabim komunikimi midis qarkut kryesor të njësisë së brendshme dhe ekranit EH 02 Gabim me diktimin e sinjalit kalimit nul EH 03 Shpejtësia e ventilatorit të njësisë së brendshme jashtë diapazonit normal EH 60 Gabim i sensorit të temperaturës në T1 (temperatura e ambientit) EH 61 Gabim i sensorit të temperaturës në T2 (mesi i bobinës së avulluesit) EL 0C

1) Zbulimi i rrjedhjes jo aktiv në sistem me kondicioner Multisplit.

Nuk ka freon të mjaftueshëm apo ka rrjedhje freoni, apo gabim i sensorit të temperaturës në T2 EL 01 Gabim në komunikim midis njësisë së brendshme dhe të jashtme PC 00 Gabim në modulin IPM ose në mbrojtjen e mbirrymës IGBT PC 01 Mbrojtja e mbitensionit ose e nëntensionit PC 02 Mbrojtja e temperaturës në kompresor apo mbrojtja nga mbinxehja në modulin IPM ose mbrotje nga mbipresioni PC 03 Mbrojtje nga nënpresioni PC 04 Gabim në modulin e kompresorit të inverterit PC 08 Mbrojtje ndaj mbingarkesës elektrike PC 40 Gabim në komunikim midis qarkut kryesor të njësisë së jashtme dhe qarkut kryesor të motorit të kompresorit −− Konflikt i modalitetit të punës të njësive të brendshme; modaliteti i punës së njësive të jashtme dhe të brendshme duhet të përputhet. Problemi Shkaku i mundshëm Ndihma Rendimenti i njësisë së brendshme është shumë i dobët. Shkëmbyesi i nxehtësisë i njësisë së jashtme ose të brendshme është i ndotur. ▶Pastrojeni shkëmbyesin e nxehtësisë së njësisë së jashtme ose të brendshme. Ka pak freon ▶ Kontrolloni shtrëngimin e tubave, nëse është nevoja riizolojini. ▶ Mbusheni me freon. Njësia e jashtme ose e brendshme nuk punon. Nuk ka korrent ▶ Kontrolloni lidhjen me korrentin. ▶ Ndizni njësinë e brendshme. Stakues RCD ose siguresë e instaluar në pajisje

është aktivizuar. 1) Një siguresë për mbrojtje nga mbirryma ndodhet në qarkun kryesor. Specifikimi është i stampuar në qarkun kryesor dhe mund të gjendet dhe në të dhënat teknike në faqen 231. Përdorni vetëm siguresa që i rezistojnë plasjes. ▶ Kontrolloni lidhjen me korrentin. ▶ Kontrolloni stakuesin RCD dhe siguresën. Njësia e jashtme ose e brendshme ndizet e fiket gjithë kohës. Ka pak freon në sistem. ▶ Kontrolloni shtrëngimin e tubave, nëse është nevoja riizolojini. ▶ Mbusheni me freon. Ka shumë freon në sistem. Hiqni freonin me një pajisje rikuperimi të freonit. Ka lagështi ose papastërti në qarkun e freonit. ▶ Zbrazni qarkun e freonit. ▶ Mbusheni me freon të ri. Luhatje të larta të tensionit. ▶ Vendosni rregullator tensioni. Ka defekt të kompresorit. ▶ Ndërroni kompresorin.Mbrojtja e ambientit dhe hedhja Climate 5000i – 6721824787 (2021/09)

6 Mbrojtja e ambientit dhe hedhja Mbrojtja e ambientit është një parim i korporatës së grupit Bosch. Cilësia e produkteve, kursimi dhe mbrojtja e ambientit janë për ne objektive të të njëjtit nivel. Ligjet dhe rregulloret në lidhje me mbrojtjen e ambientit respektohet me rigorozitet. Për mbrojtjen e ambientit, duke marrë parasysh pikëpamjet ekonomike, përdorim teknologjinë dhe materialet më të mira të mundshme. Paketimi Në rastin e paketimit ne përfshihemi në sistemet e riciklimit sipas specifikave të vendit përkatës, për të garantuar një ricikilim optimal. Të gjitha materialet e përdorura për paketimin nuk janë të dëmshme për ambientin dhe mund të riciklohen. Pajisja e vjetër Pajisjet e vjetra përmbajnë materiale me vlerë që mund të riciklohen. Pjesët mund të ndahen lehtë. Plastikat janë etiketuar. Në këtë mënyrë, pjesët e ndryshme mund të klasifikohen, të riciklohen ose të hidhen. Pajisjet e vjetra elektrike dhe elektronike Ky simbol do të thotë që produkti duhet hedhur së bashku me mbeturina të tjera, por duhet lënë në pikat e grumbullimit të mbeturinave për trajtim, grumbullim, riciklim dhe asgjësim. Simboli vlen për shtetet me legjislacion për mbetjet elektrike, si p.sh. direktiva evropiane 2012/19/KE për pajisjet e vjetra elektrike dhe elektronike. Këto rregulla përcaktojnë kuadrin e kushteve për kthimin dhe riciklimin e pajisjeve të vjetra elektronike në secilin shtet. Duke qenë se pajisjet elektronike mund të përmbajnë substanca të rrezikshme, ato duhen ricikluar me përgjegjësi për të zvogëluar dëmin në mjedis dhe rreziqet ndaj shëndetit të njeriut. Për më tej, riciklimi i mbetjeve elektronike kontribuon në ruajtjen e burimeve natyrore. Për më shumë rreth hedhjes ekologjike të mbetjeve elektrike dhe elektronike kontaktoni me autoritetet vendase, kompaninë tuaj për menaxhimin e mbetjeve apo shitësin nga ku keni blerë produktin. Informacion të mëtejshëm mund të gjeni këtu: www.weee.bosch-thermotechnology.com/ Freon R32 Pajisja përmban gaz të fluorinuar efekti serrë R32 (potenciali i efektit serrë 675

) me djegshmëri dhe toksicitet të ulët (A2L ose A2). Sasia e përmbajtur përcaktohet në pllakën e markës së njësisë së jashtme. Freoni është rrezik për mjedisin dhe duhet grumbulluar e hedhur veçmas.

1) sipas shtojcë I të rregullores (BE) Nr. 517/2014 të Parlamentit Evropian dhe të

Këshillit të 16 prillit 2014.Të dhënat teknike

Konsumi i fuqisë në rrymë nominale W 659 1004 Fuqia (min. - maks.) kW 1,0-3,2 1,4-4,3 Konsumi i fuqisë (min. - maks.) W 80-1100 120-1650 Ngarkesa e ftohjes (Pdesignc) kW 2,6 3,3 Efikasiteti energjetik (SEER) – 8,5 8,5 Klasa e efikasitetit të energjisë – A+++ A+++ Ngrohja – e përgjithshme Rryma nominale kW kBTU/h 2,9

Konsumi i fuqisë në rrymë nominale W 674 969 Fuqia (min. - maks.) kW 0,8-3,4 1,1-4,4 Konsumi i fuqisë (min. - maks.) W 70-990 110-1480 Ngorhja – klimë e ftohtë Ngarkesa e ngrohjes (Pdesignh) kW 3,1 3,8 Efikasiteti energjetik (SCOP) – 3,4 3,4 Klasa e efikasitetit të energjisë – A A Ngrohja – klimë mesatare Ngarkesa e ngrohjes (Pdesignh) kW 2,6 2,6 Efikasiteti energjetik (SCOP) – 4,2 4,3 Klasa e efikasitetit të energjisë – A+ A+ Ngrohja – klimë e ngrohtë Ngarkesa e ngrohjes (Pdesignh) kW 2,5 2,6 Efikasiteti energjetik (SCOP) – 5,4 5,8 Klasa e efikasitetit të energjisë – A+++ A+++ Përgjithësisht Ushqimi elektrik V / Hz 220-240 / 50 220-240 / 50 Konsumi maks. i fuqisë W 2150 2150 Konsumi maks. i rrymës A 10 10 Freoni – R32 R32 Sasia e mbushjes me freon g 620 620 Presioni nominal MPa 4,3/1,7 4,3/1,7 Njësia e brendshme Siguresë qeramike rezistente ndaj plasjes në qarkun kryesor – T 3,15 A/250 V T 3,15 A/250 V Vëllimi i prurjes (i lartë/mesëm/ulët) m
