РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ Climate 5000i BOSCH

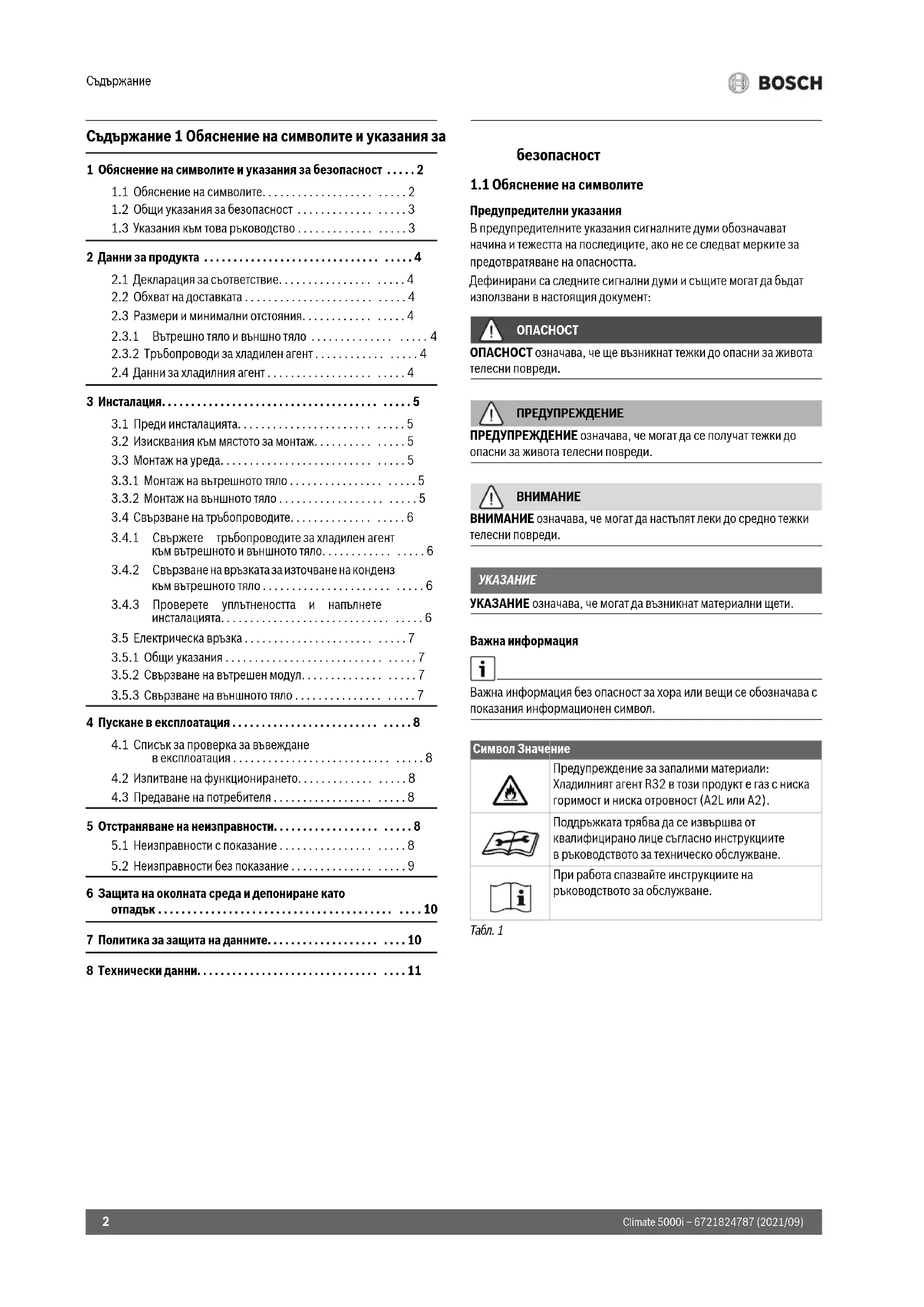

Съдържание 1 Обяснение на символите и указания за безопасност

1.1 Обяснение на символите

Предупредителни указания В предупредителните указания сигналните думи обозначават начина и тежестта на последиците, ако не се следват мерките за предотвратяване на опасността. Дефинирани са следните сигнални думи и същите могат да бъдат използвани в настоящия документ:

ОПАСНОСТ означава, че ще възникнат тежки до опасни за живота телесни повреди. ПРЕДУПРЕЖДЕНИЕ ПРЕДУПРЕЖДЕНИЕ означава, че могат да се получат тежки до опасни за живота телесни повреди.

ВНИМАНИЕ означава, че могат да настъпят леки до средно тежки телесни повреди.

УКАЗАНИЕ означава, че могат да възникнат материални щети. Важна информация Важна информация без опасност за хора или вещи се обозначава с показания информационен символ. Табл. 1 1 Обяснение на символите и указания за безопасност . . . . . 2

1.3 Указания към това ръководство . . . . . . . . . . . . . . . . . . 3

2.3.1 Вътрешно тяло и външно тяло . . . . . . . . . . . . . . . . . . . 4

3.2 Изисквания към мястото за монтаж. . . . . . . . . . . . . . . 5

3.3 Монтаж на уреда. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

3.3.1 Монтаж на вътрешното тяло . . . . . . . . . . . . . . . . . . . . . 5

3.3.2 Монтаж на външното тяло . . . . . . . . . . . . . . . . . . . . . . . 5

3.4 Свързване на тръбопроводите. . . . . . . . . . . . . . . . . . . 6

3.4.1 Свържете тръбопроводите за хладилен агент

към вътрешното и външното тяло. . . . . . . . . . . . . . . . . 6

3.4.2 Свързване на връзката за източване на конденз

към вътрешното тяло . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

3.4.3 Проверете уплътнеността и напълнете

3.5.2 Свързване на вътрешен модул. . . . . . . . . . . . . . . . . . . 7

3.5.3 Свързване на външното тяло . . . . . . . . . . . . . . . . . . . . 7

4 Пускане в експлоатация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

4.1 Списък за проверка за въвеждане

в експлоатация . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

4.2 Изпитване на функционирането. . . . . . . . . . . . . . . . . . 8

6 Защита на околната среда и депониране като отпадък . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 7 Политика за защита на данните. . . . . . . . . . . . . . . . . . . . . . . 10 8 Технически данни. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11 Символ Значение Предупреждение за запалими материали: Хладилният агент R32 в този продукт е газ с ниска горимост и ниска отровност (A2L или A2). Поддръжката трябва да се извършва от квалифицирано лице съгласно инструкциите в ръководството за техническо обслужване. При работа спазвайте инструкциите на ръководството за обслужване.Обяснение на символите и указания за безопасност

1.2 Общи указания за безопасност

H Указания за целевата група Настоящото ръководство за монтаж е предназначено за специалисти по хладилна и климатична техника, както и за електротехници. Указанията във всички свързани с инсталацията ръководства трябва да се спазват. При неспазване е възможно да възникнат материални щети и телесни повреди или дори опасност за живота. ▶ Преди инсталацията прочетете ръководствата за монтаж на всички съставни части на съоръжението. ▶ Следвайте указанията за безопасност и предупредителните инструкции. ▶ Спазвайте националните и регионалните предписания, техническите правила и наредби. ▶ Документирайте извършените дейности. H Употреба по предназначение Вътрешното тяло е предназначено за инсталация вътре в сградата с връзка към едно външно тяло и други компоненти на системата, например управления. Външното тяло е предназначено за монтаж извън сградата с връзка към едно или повече вътрешни тела и други компоненти на системата, например управления. Всяко друго приложение не е използване по предназначение. Не се поема отговорност за неправилна употреба на уреда и произтекли от такава употреба щети. За монтаж на специални места (подземен паркинг, технически помещения, балкон или всяка полуотворена зона): ▶ Първо, спазвайте изискванията за мястото на инсталиране в техническата документация. H Общи опасности от хладилния агент ▶ Този уред е напълнен с хладилния агент R32. Газообразният хладилен агент може да образува отровни газове при контакт с огън. ▶ Ако по време на инсталацията изтече хладилен агент, проветрете добре помещението. ▶ След инсталацията проверете уплътнеността на съоръжението. ▶ Не позволявайте попадането на вещества, различни от посочения хладилен агент (R32), в кръга на хладилния агент. H Сигурност на електрическите уреди за битова употреба и подобни цели За предотвратяване на опасности от електрически уреди в съответствие с EN 60335-1 са валидни следните изисквания: «Този уред може да се използва от деца на възраст над 8 години, както и от лица с ограничени физически, сетивни или умствени способности или без опит и познания само ако те са под наблюдение и са били инструктирани относно безопасното използване на уреда и разбират рисковете от това. Децата не трябва да играят с уреда. Почистването и обслужването не трябва да се извършват от деца без надзор.» «Ако проводникът за свързване към захранването е повреден, той трябва да бъде подменен от производителя или от негов сервизен представител, или от лице със съответната квалификация, за да се предотврати опасността.» H Предаване на потребителя При предаване инструктирайте потребителя относно управлението и условията на работа на климатичната инсталация. ▶ Разяснете условията, като при това наблегнете на всички действия, отнасящи се до безопасността. ▶ В частност дайте указания относно следните

– Преустройство или ремонт трябва да се извършват само от оторизирана сервизна

– За безопасната и екологосъобразна работа е необходима минимум веднъж годишно инспекция, както и почистване и поддръжка в зависимост от нуждите. ▶ Посочете възможните последствия (от телесни повреди до опасност за живота или материални щети) от липсваща или неправилна инспекция, почистване и поддръжка. ▶ Предайте ръководството за монтаж и обслужване на потребителя.

1.3 Указания към това ръководство

Фигурите ще намерите на едно място в края на това ръководство. Текстът съдържа референции към фигурите. Продуктите могат да се различават в зависимост от модела от изображенията в това ръководство.Данни за продукта Climate 5000i – 6721824787 (2021/09)

2.1 Декларация за съответствие

По своята конструкция и работно поведение този продукт отговаря на европейските и националните изисквания. С CE знака се декларира съответствието на продукта с всички приложими законови изисквания на ЕС, които предвиждат поставянето на този знак. Пълният текст на декларацията за съответствие е наличен в интернет: www.bosch-thermotechnology.com/bg/bg/.

2.2 Обхват на доставката

Легенда към фиг. 1: [1] Външно тяло (напълнено с хладилен агент) [2] Вътрешно тяло (напълнено с азот) [3] Филтър на катализатора (черен) и биофилтър (зелен) [4] Коляно за оттичане с уплътнение (за външно тяло с конзола за подов или стенен монтаж) [5] Дистанционно управление [6] Държач дистанционно управление със застопоряващ винт [7] Крепежни елементи (5 винта и 5 дюбела) [8] Комплект документация към продукта [9] 5-жилен комуникационен кабел (опционална допълнителна принадлежност) [10] 4 антивибрационни тампона за външното тяло

2.3 Размери и минимални отстояния

2.3.1 Вътрешно тяло и външно тяло

2.3.2 Тръбопроводи за хладилен агент

Легенда към фиг. 5: [1] Тръба от страната на газа [2] Тръба от страната на течността [3] Коляно с форма на сифон като маслен сепаратор Ако външното тяло се разположи по-високо от вътрешното тяло, от страната на газа най-много след 6 m монтирайте коляно с форма на сифон и на всеки следващи 6 m по още едно коляно с форма на сифон ( Фиг. 5, [1]). ▶ Спазвайте максималната дължина на тръбата и максималната разлика във височината между вътрешното тяло и външното тяло. Табл. 2 Дължина на тръбата и разлика във височината Табл. 3 Диаметър на тръбата в зависимост от типа уред Табл. 4 Алтернативен диаметър на тръбата Табл. 5

2.4 Данни за хладилния агент

съдържа флуорирани парникови газове като хладилен агент. Уредът е херметично затворен. Данните за хладилния агент в съответствие с Регламент на ЕС №. 517/2014 относно флуорираните парникови газове ще откриете в ръководството за работа на уреда. Указания към лицето, извършващо монтажа: ако доливате хладилен агент, нанесете допълнително напълненото количество, както и общото количество на хладилния агент в таблицата «Данни относно хладилния агент» в ръководството за работа.

1) Страна на газа или страна на течността

2) Измерено от долен ръб до долен ръб.

CL5000i 26 E ≤ 25 ≤ 10 CL5000i 35 E ≤ 25 ≤ 10 Диаметър на тръбата Тип на уреда Страна на течността [mm] Страна на газа [mm] CL5000i 26 E 6,35 (1/4") 9,53 (3/8") CL5000i 35 E 6,35 (1/4") 9,53 (3/8") Диаметър на тръбата [mm] Алтернативен диаметър на тръбата [mm] 6,35 (1/4") 6 9,53 (3/8") 10 Спецификация на тръбите Мин. дължина на тръбопровода 3 m Стандартна дължина на тръбопровода 5 m Допълнителен хладилен агент при дължина на тръбопровода по-голяма от 5 m 12 g/m Дебелина на тръбата ≥ 0,8 mm Дебелина на топлинната защита ≥ 6 mm Материал на топлинната защита Пяна от полиетиленИнсталация

3.1 Преди инсталацията

Опасност от нараняване поради остри ръбове! ▶ При инсталацията носете предпазни ръкавици.

Опасност от изгаряне! Тръбопроводите стават много горещи по време на работа. ▶ Уверете се, че тръбопроводите са се охладили, преди да ги

▶ Проверете обхвата на доставката за липси и щети. ▶ Проверете, дали при отваряне на тръбите на вътрешното тяло се чува съскане поради понижено налягане.

3.2 Изисквания към мястото за монтаж

▶ Спазвайте минималните отстояния ( Фигури 2 до 3). Вътрешен модул ▶ Не монтирайте вътрешното тяло в помещение, в което работят открити източници на запалване (напр. открити пламъци, намиращ се в експлоатация газов уред или намиращо се в експлоатация електрическо отопление). ▶ Мястото на инсталация не трябва да е на повече от 2000 m надморска височина. ▶ Поддържайте входа за въздух и изхода за въздух свободни от всякакви препятствия, за да може въздухът да циркулира безпрепятствено. В противен случай могат да възникнат загуба на мощност и по-висок праг на шума. ▶ Телевизори, радио и подобни уреди трябва да се намират на минимум 1 m от уреда и дистанционното управление. ▶ За монтажа на вътрешното тяло изберете стена, която амортизира вибрациите. ▶ Вземете предвид минималната площ на помещението. Табл. 6 Минимална площ на помещението При по-малка височина на монтаж площта на пода съответно трябва да е по-голяма. Външен модул ▶ Не излагайте външното тяло на изпарения от машинно масло, източници на пара, серен газ и т.н. ▶ Не монтирайте външното тяло директно до вода и не го излагайте на морски бриз. ▶ Външното тяло винаги трябва да е почистено от сняг. ▶ Отработеният въздух или работните шумове не трябва да пречат. ▶ Въздухът трябва да циркулира добре около външното тяло, но уредът не трябва да е изложен на силен вятър. ▶ Получаващият се при работа конденз трябва да може да изтича безпроблемно. Ако е необходимо, прокарайте маркуч за изтичане. В студени райони не се препоръчва полагането на маркуч за изтичане, защото може да се стигне до заледявания ▶ Поставете външното тяло върху стабилна основа.

Материални щети вследствие на неправилен монтаж! Неправилният монтаж може да доведе до падане на уреда от стената. ▶ Монтирайте уреда само на здрава и равна стена. Стената трябва да може да носи тежестта на уреда. ▶ Използвайте само винтове и дюбели, подходящи за типа на стената и за тежестта на уреда.

3.3.1 Монтаж на вътрешното тяло

▶ Отворете кашона отгоре и извадете вътрешното тяло нагоре ( Фиг. 6). ▶ Поставете вътрешното тяло с формованите части на опаковката върху предната страна ( Фиг. 7). ▶ Развийте винта и свалете монтажната плоскост от задната страна на вътрешното тяло. ▶ Определете мястото на монтаж, спазвайки минималните отстояния ( Фиг. 2). ▶ Закрепете монтажната плоскост с един винт и един дюбел отгоре в средата към стената и нивелирайте хоризонтално ( Фиг. 8). ▶ Закрепете монтажната плоскост с другите четири винта и дюбели, така че монтажната плоскост да лежи плътно към стената. ▶ Пробийте проход на стената за тръбите (препоръчителна позиция на прохода на стената зад вътрешното тяло Фиг. 9). ▶ При нужда променете позицията на изхода за източване на конденз ( Фиг. 10). Тръбните винтови съединения на вътрешното тяло обикновено са разположени зад вътрешното тяло. Препоръчваме да удължите тръбите още преди окачването на вътрешното тяло. ▶ Изпълнете тръбните съединения както в глава 3.4. ▶ При нужда огънете тръбопровода в желаната посока и пробийте отвор отстрани на вътрешното тяло ( Фиг. 12). ▶ Прекарайте тръбопровода през стената и окачете вътрешното тяло на монтажната плоскост ( Фиг. 13). ▶ Отворете нагоре горния капак и свалете едната от двете филтърни вложки ( Фиг. 14). ▶ Поставете филтъра от обхвата на доставката във филтърната вложка и монтирайте отново филтърната вложка. Ако вътрешното тяло трябва да бъде свалено от монтажната плоскост: ▶ Издърпайте долната страна на облицовката в областта на двата отвора надолу и издърпайте вътрешното тяло напред (

3.3.2 Монтаж на външното тяло

▶ Обърнете кашона нагоре. ▶ Срежете и отстранете опаковъчните ленти. ▶ Издърпайте кашона нагоре и отстранете опаковката. ▶ В зависимост от вида на инсталацията подгответе и монтирайте конзола за подов монтаж или конзола за стена. ▶ Поставете или окачете външното тяло, като при това използвайте доставените или предоставени от страна на клиента антивибрациони тампони за краката. ▶ При инсталация с конзола за подов монтаж или за стена поставете включеното в доставката коляно за източване с уплътнение ( Фиг. 16). ▶ Свалете капака за тръбните съединения ( Фиг. 17). ▶ Изпълнете тръбните съединения както в глава 3.4. ▶ Монтирайте отново капака за тръбните съединения. Тип на уреда Монтажна височина [m] Минимална площ на помещението [m

3.4 Свързване на тръбопроводите

3.4.1 Свържете тръбопроводите за хладилен агент към

вътрешното и външното тяло

Изтичане на хладилен агент през неуплътнени връзки Поради неправилно изпълнени връзки на тръбопроводите може да изтича хладилен агент. Не са разрешени механични връзки и съединения с борд за многократна употреба в затворени помещения. ▶ Затягайте съединенията с борд само веднъж. ▶ След развиване винаги поставяйте нови съединения с борд. Медните тръби се предлагат в метрични размери и цолови размери, но резбите на гайките с борд са едни и същи. Винтовите съединения с борд на вътрешното и външното тяло са предназначени за цолови

▶ При използване на метрични медни тръби сменете гайките с борд с такива с подходящ диаметър ( Табл. 7). ▶ Определете диаметъра на тръбата и дължината на тръбата ( страница 4). ▶ Отрежете тръбата с инструмент за рязане на тръби ( Фиг. 11). ▶ Почистете краищата на тръбата отвътре и изтръскайте стружките. ▶ Поставете гайката върху тръбата. ▶ Разширете тръбата с елемент с борд до размера от Табл. 7. Гайката трябва да може да се движи лесно до ръба, но не трябва да може да го преминава. ▶ Свържете тръбата и затегнете винтовото съединение с момента на затягане от Табл. 7. ▶ Повторете горните стъпки за втората тръба.

Намален коефициент на полезно действие поради топлопренасяне тръби за охлаждащ агент ▶ Изолирайте топлинно двете тръби за охлаждащ агент отделно една от друга. ▶ Поставете и фиксирайте изолация върху тръбите. Табл. 7 Характеристики на тръбните съединения

3.4.2 Свързване на връзката за източване на конденз към

вътрешното тяло Ваната за конденз на вътрешното тяло е оборудвана с две връзки. Фабрично към тях са монтирани маркуч за конденз и тапа, които могат да бъдат сменени ( Фиг. 12). ▶ Прекарайте маркуча за конденз с наклон.

3.4.3 Проверете уплътнеността и напълнете инсталацията

Проверка на непроницаемостта При проверката за уплътненост спазвайте националните и местните изисквания. ▶ Свалете капачките на трите вентила ( Фиг. 18, [1], [2] и [3]). ▶ Свържете отварящия елемент шрадер [6] и манометър [4] към шрадер вентила [1]. ▶ Завийте отварящия елемент шрадер и отворете шрадер вентила [1]. ▶ Оставете вентилите [2] и [3] затворени и напълнете инсталацията с азот, докато налягането достигне 10 % над максималното работно налягане ( страница 11). ▶ Проверете, дали налягането след 10 минути е непроменено. ▶ Изпуснете азота, докато бъде достигнато максималното работно

▶ Проверете, дали налягането след минимум 1 час е непроменено. ▶ Изпуснете азота. Пълнене на инсталацията

Функционална неизправност поради грешен хладилен агент Външното тяло фабрично е напълнено с хладилния агент R32. ▶ Ако трябва да се допълни хладилен агент, използвайте само същия хладилен агент. Не смесвайте различни видове хладилен агент. ▶ Евакуирайте и подсушете инсталацията с вакуум помпа

, [5]) до достигане на ок. −1 bar (или ок. 500 микрона). ▶ Отворете горния вентил [3] (страна на течността). ▶ С манометъра [4] проверете, дали дебитът е свободен. ▶ Отворете долния вентил [2] (страна на газа). Хладилният агент се разпределя в инсталацията. ▶ След това проверете състоянието на налягането. ▶ Развийте отварящия елемент шрадер [6] и затворете шрадер вентила [1]. ▶ Отстранете вакуум помпата, манометъра и отварящия елемент

▶ Поставете отново капачките на вентилите. ▶ Поставете отново капака за тръбните съединения върху външното тяло. Външен диаметър на тръбата Ø [mm] Момент на затягане [Nm] Диаметър на отвора с борд (А) [mm] Край на тръбата с борд Предварително монтирана резба на гайка

3.5 Електрическа връзка

ПРЕДУПРЕЖДЕНИЕ Опасност за живота поради електрически ток! Контактът с електрически компоненти под напрежение може да доведе до токов удар. ▶ Преди работи по електрическите части: Прекъснете захранващото напрежение от всички полюси (предпазител/ предпазен силов изключвател) и обезопасете срещу неоторизирано включване. ▶ Работи по електрическата инсталация трябва да се извършват само от оторизиран електротехник. ▶ Спазвайте предпазните мерки съгласно националните и международни разпоредби. ▶ При наличен риск за безопасността в мрежовото напрежение или при късо съединение по време на инсталацията, информирайте потребителя писмено и не инсталирайте уредите, докато проблемът не бъде отстранен. ▶ Извършете всички електрически връзки съгласно схемата за ел.

▶ Изрежете изолацията на кабелите само със специален инструмент. ▶ Не свързвайте други консуматори към мрежовия извод на уреда. ▶ Не разменяйте проводниците за фазата и нулата. Това може да доведе до функционални неизправности. ▶ При фиксирана мрежова връзка монтирайте защита срещу свръхнапрежение и разделителен прекъсвач, който е проектиран за 1,5-кратната максимална консумирана мощност на уреда. ▶ За уреди с фиксирана връзка с електрическата, при които е възможен утечен ток над 10 mA, препоръчваме инсталацията на дефектнотокова защита (RCD) с номинален диференциален ток на изключване от максимум 30 mA.

3.5.2 Свързване на вътрешен модул

Вътрешното тяло се свързва чрез 5-жилен комуникационен кабел от тип H07RN-F към външното тяло. Сечението на проводниците на комуникационния кабел трябва да е минимум 1,5 mm

Материални щети поради грешно свързано вътрешно тяло Вътрешното тяло се захранва с напрежение чрез външното тяло. ▶ Свързвайте вътрешното тяло само към външното тяло. За свързване на комуникационния кабел: ▶ Отворете горния капак ( Фиг. 19). ▶ Отстранете винта и свалете капака на интерфейс панера. ▶ Отстранете винта и свалете капака [1] на свързващите клеми ( Фиг. 20). ▶ Пробийте кабелен канал [3] от задната страна на вътрешното тяло и прекарайте кабела. ▶ Подсигурете кабела към защитата срещу опън на кабела [2] и към клемите W, 1(L), 2(N), S и . ▶ Запишете причисляването на проводниците към клемите за

▶ Закрепете отново капаците. ▶ Прекарайте кабела до външното тяло.

3.5.3 Свързване на външното тяло

Към външното тяло се свързва захранващ кабел (3-жилен) и комуникационният кабел към вътрешното тяло (5-жилен). Използвайте кабел от тип N07RN-F с достатъчно сечение на проводниците и подсигурете мрежовата връзка с предпазител ( Табл. 8). Табл. 8 ▶ Отстранете винта и свалете капака на електрическата връзка ( Фиг. 21). ▶ Свържете комуникационния кабел към защитата срещу опън на кабела и към клемите W, 1(L), 2(N), S и (причисляване на проводниците към клемите за свързване както при вътрешното тяло) ( Фиг. 22). ▶ Подсигурете захранващия кабел към защитата срещу опън на кабела и го свържете и към клемите L, N и . ▶ Закрепете отново капака. Външен модул Мрежов предпазител Сечение на проводника

4.1 Списък за проверка за въвеждане в експлоатация

4.2 Изпитване на функционирането

След успешна инсталация с проверка за уплътненост и електрическа връзка системата може да се тества: ▶ Осъществете захранване с напрежение. ▶ Включете вътрешното тяло с дистанционното управление. ▶ Натиснете бутона Mode , за да настроите режим на охлаждане (

▶ Натискайте бутона със стрелка (/), докато бъде настроена най- ниската температура. ▶ Тествайте режима на охлаждане за 5 минути. ▶ Натиснете бутона Mode, за да настроите режим отопление (%). ▶ Натискайте бутона със стрелка (.), докато бъде настроена най- високата температура. ▶ Тествайте режима отопление за 5 минути. ▶ Проверете свободата на движение на насочващата клапа за въздух. При температура в помещението под 17 °C режимът на охлаждане трябва да се включи ръчно. Този ръчен режим е предвиден само за тестове и аварийни случаи. ▶ В нормалния случай винаги използвайте дистанционното управление. За да включите ръчно режима на охлаждане: ▶ Изключете вътрешното тяло. ▶ С тънък предмет натиснете два пъти бутона за ръчен режим на охлаждане ( Фиг. 23). ▶ Натиснете бутона Mode на дистанционното управление, за да напуснете ръчно настроения режим на охлаждане. Ръчното управление не е възможно в система с мулти сплит климатик.

4.3 Предаване на потребителя

▶ Ако системата е настроена, предайте ръководството за монтаж на клиента. ▶ Обяснете на клиента обслужването на системата с помощта на ръководството за обслужване. ▶ Препоръчайте на клиента внимателно да прочете ръководството за обслужване. 5 Отстраняване на неизправности

5.1 Неизправности с показание

ПРЕДУПРЕЖДЕНИЕ Опасност за живота поради електрически ток! Контактът с електрически компоненти под напрежение може да доведе до токов удар. ▶ Преди работи по електрическите части: Прекъснете захранващото напрежение от всички полюси (предпазител/ предпазен силов изключвател) и обезопасете срещу неоторизирано включване. Ако по време на работа се появи неизправност, на дисплея се показва код на неизправност (напр.EH 02). Ако възникне неизправност за повече от 10 минути: ▶ Прекъснете захранването с напрежение за кратко време и включете отново вътрешното тяло. Когато дадена неизправност не може да бъде отстранена: ▶ Обадете се на сервизния център и съобщете кода на неизправността, както и данните на уреда. 1 Външното тяло и вътрешното тяло са монтирани

• изолирани топлинно правилно,

• проверени за уплътненост. 3 Подходящо източване на кондензата е осъществено и тествано. 4 Електрическата връзка е изпълнена правилно.

• Електрическото захранване работи нормално

• Защитният проводник е поставен правилно

• Захранващият кабел е свързан здраво към клемната рейка 5 Всички капаци са поставени и закрепени. 6 Насочващата клапа за въздух на вътрешното тяло е монтирана правилно и актуаторът е активиран.Отстраняване на неизправности

5.2 Неизправности без показание

неизправност Възможна причина EC 07 Обороти на вдухващия вентилатор на външното тяло извън нормалния диапазон EC 51 Неизправност на параметри в EEPROM на външното тяло EC 52 Неизправност на температурен датчик при T3 (намотка на кондензатора) EC 53 Неизправност на температурен датчик при T4 (външна температура) EC 54 Неизправност на температурен датчик при ТР (изпускателен тръбопровод на компресора) EC 56 Неизправност на температурен датчик при T2B (изход на намотката на изпарителя; само мулти сплит климатици) EH 0A EH 00 Неизправност на параметри в EEPROM на вътрешното тяло EH 0b Комуникационна неизправност между полупроводниковата платка на вътрешното тяло и дисплея EH 02 Неизправност при разпознаване на сигнала за нулева пропускливост EH 03 Обороти на вдухващия вентилатор на вътрешното тяло извън нормалния диапазон EH 60 Неизправност на температурен датчик при T1 (температура в помещението) EH 61 Неизправност на температурен датчик при T2 (център на намотката на изпарителя) EL 0C

1) Откриването на течове не е активно, когато сте в система с мулти сплит климатик.

Няма достатъчно хладилен агент или изтичащ хладилен агент, или неизправност на температурен датчик при T2 EL 01 Комуникационна неизправност между вътрешното и външното тяло PC 00 Неизправност на IPM модула или IGBT защитата от свръхток PC 01 Защита срещу прекалено високо или прекалено ниско налягане PC 02 Температурна защита на компресора или защита срещи прегряваме на IPM модул, или защита срещу свръхналягане PC 03 Защита срещу ниско налягане PC 04 Неизправност при инверторния компресорен модул PC 08 Защита срещи токово претоварване PC 40 Комуникационна неизправност между полупроводниковата платка на външното тяло и полупроводниковата платка на компресорното задвижване −− Конфликт на работния режим на вътрешните тела, работния режим на вътрешните тела и външното тяло трябва да си съответства. Неизправност Възможна причина Отстраняване Мощността на вътрешното тяло е твърде

Топлообменникът на външното или вътрешното тяло е замърсен. ▶ Почистете топлообменника на външното или вътрешното тяло. Прекалено малко хладилен агент ▶ Проверете тръбите за течове, при нужда уплътнете отново. ▶ Допълнете хладилен агент. Външното тяло или вътрешното тяло не функционира. Няма ток ▶ Проверете електрическата връзка. ▶ Включете вътрешното тяло. Дефектнотоковата защита или вграденият в уреда предпазител

са сработили. 1) Върху основната платка има предпазител за защита от свръхток. Спецификацията е отпечатана върху основната платка и може да бъде намерена и в техническите данни на страница 11. Използвайте само защитени от експлозия керамични предпазители. ▶ Проверете електрическата връзка. ▶ Проверете дефектнотоковата защита и предпазителя. Външното тяло или вътрешното тяло непрекъснато стартира и спира. Прекалено малко хладилен агент в системата. ▶ Проверете тръбите за течове, при нужда уплътнете отново. ▶ Допълнете хладилен агент. Прекалено много хладилен агент в системата. Изтеглете хладилния агент с уред за изтегляне на хладилен агент. Влага или замърсявания в охлаждащия кръг. ▶ Евакуирайте охлаждащия кръг. ▶ Напълнете нов хладилен агент. Прекалено високи колебания в напрежението. ▶ Монтирайте регулатор на напрежението. Компресорът е повреден. ▶ Сменете компресора.Защита на околната среда и депониране като отпадък Climate 5000i – 6721824787 (2021/09)

6 Защита на околната среда и депониране като

Опазването на околната среда е основен принцип на групата Bosch. За Bosch качеството на продуктите, ефективността и опазването на околната среда са равнопоставени цели. Законите и наредбите за опазване на околната среда се спазват стриктно. За опазването на околната среда използваме най-добрата възможна техника и материали, като отчитаме аргументите от гледна точка на икономическата рентабилност.

По отношение на опаковката ние участваме в специфичните системи за утилизация, гарантиращи оптимално рециклиране. Всички използвани опаковъчни материали са екологично чисти и могат да се използват многократно. Излязъл от употреба уред Бракуваните уреди съдържат ценни материали, които трябва да се подложат на рециклиране. Конструктивните възли се отделят лесно. Пластмасовите детайли са обозначени. По този начин различните конструктивни възли могат да се сортират и да се предадат за рециклиране или изхвърляне като

Излезли от употреба електрически и електронни уреди Този символ означава, че продуктът не трябва да се изхвърля заедно с други отпадъци, а трябва да бъде предаден на съответните места за обработка, събиране, рециклиране и изхвърляне на отпадъци. Символът важи за страните с разпоредби относно електронните устройства, като например Директива 2012/19/ЕC относно отпадъци от електрическо и електронно оборудване (ОЕЕО). Тези разпоредби определят рамковите условия, които са в сила в съответната държава за предаването като отпадък и рециклирането на стари електронни устройства. Тъй като електронните уреди може да съдържат опасни вещества, те трябва да бъдат рециклирани отговорно с цел свеждането до минимум на възможните щети за околната среда и опасностите за човешкото здраве. В допълнение на това рециклирането на електронни отпадъци допринася и за запазването на природните

За допълнителна информация относно утилизацията на стари електрически и електронни уреди моля да се обърнете към отговорния орган на място, към местното сметосъбирателно дружество или към търговеца, от когото сте закупили продукта. Допълнителна информация ще намерите тук: www.weee.bosch-thermotechnology.com/ Хладилен агент R32 Уредът съдържа флуориран парников газ R32 (парников потенциал 675

) с ниска горимост и ниска отровност (A2L или A2). Съдържащото се количество е посочено върху табелката с техническите данни на външното тяло. Хладилните агенти са опасни за околната среда и трябва да се събират и изхвърлят отделно. 7 Политика за защита на данните Ние, Роберт Бош ЕООД, бул. Черни връх 51 Б, 1407 София, България, обработваме технически данни за продукта и инсталацията, данни за връзка, комуникационни данни, данни за регистрацията на продукта и данни за историята на клиента, с цел да осигурим функционалността на продукта (ОРЗД, чл. 6, алинея 1, буква б), да изпълняваме нашите задължения за експлоатационен надзор на продукта, безопасност на продукта и от съображения за безопасност (ОРЗД, чл. 6, алинея 1, буква е), за защита на нашите права във връзка с въпроси, свързани с гаранцията и регистрацията на продукта (ОРЗД, чл. 6, алинея 1, буква е), както и за анализиране на дистрибуцията на нашите продукти и предоставяне на индивидуални и специфични за продукта информации и оферти (ОРЗД, чл. 6, алинея 1, буква е). За предоставяне на услуги като продажби и маркетингови услуги, управление на договори, обработка на плащания, програмиране, хостинг на данни и услуги за телефонна гореща линия можем да поверяваме и предаваме данни на външни доставчици на услуги и/ или дъщерни дружества на Bosch съгласно § 15 и следв. на германския Закон за акционерните дружества. В някои случаи, но само ако е осигурена адекватна защита на данните, личните данни могат да се предават на получатели, намиращи се извън Европейската икономическа зона. Допълнителна информация се предоставя при поискване. Можете да се свържете с корпоративното длъжностно лице по защитата на данните на адрес: Data Protection Officer, Information Security and Privacy (C/ISP), Robert Bosch GmbH, Postfach 30 02 20, 70442 Stuttgart, Germany. Имате право по всяко време да възразите срещу обработката на Вашите лични данни въз основа на ОРЗД, чл. 6, алинея 1, буква е, на основания, свързани с Вашата конкретна ситуация или свързани с целите на директния маркетинг. За да упражните Вашите права, моля, свържете се с нас чрез DPO@bosch.com. За да получите повече информация, моля, сканирайте QR кода.

1) въз основа на Приложение I на Разпоредба (ЕС) № 517/2014 на

Европейския парламент и на Съвета от 16 април 2014 г.Технически данни

Climate 5000i – 6721824787 (2021/09) 8 Технически данни Табл. 12 Вътрешен модул CL5000iU W 26 E CL5000iU W 35 E Външен модул CL5000i 26 E CL5000i 35 E

Консумирана мощност при номинална мощност W 674 969 Мощност (мин. – макс.) kW 0,8-3,4 1,1-4,4 Консумирана мощност (мин. – макс.) W 70-990 110-1480 отопляване – при по-студен климат Натоварване при отопляване (Pdesignh) kW 3,1 3,8 Енергийна ефективност (SCOP) – 3,4 3,4 Клас на енергийна ефективност – A A отопляване – при умерен климат Натоварване при отопляване (Pdesignh) kW 2,6 2,6 Енергийна ефективност (SCOP) – 4,2 4,3 Клас на енергийна ефективност – A+ A+ отопляване – при по-топъл климат Натоварване при отопляване (Pdesignh) kW 2,5 2,6 Енергийна ефективност (SCOP) – 5,4 5,8 Клас на енергийна ефективност – A+++ A+++ Общи положения Захранване с напрежение V/Hz 220-240 / 50 220-240 / 50 Макс. консумирана мощност W 2150 2150 Макс. консумация на ток A 10 10 Хладилен агент – R32 R32 Хладилен агент/количество за пълнене: g 620 620 Номинално налягане MPa 4,3/1,7 4,3/1,7 Вътрешен модул Защитен от експлозия керамичен предпазител върху основната платка – T 3,15 A/250 V T 3,15 A/250 V Дебит (висок/среден/нисък) m

• /h 510/360/300 520/370/310 Ниво на звуково налягане (високо/средно/ниско/намаляване на шума) dB(A) 37/32/22/21 37/32/22/21 Ниво на шумови емисии dB(A) 56 60 Допустима температура на околната среда (охлаждане/загряване) °C 16 p. 32
• /0 p. 30
• 16 p. 32
• /0 Нето тегло kg 8,7 8,7 Външен модул Защитен от експлозия керамичен предпазител върху основната платка – T 20 A/250 V T 20 A/250 V Дебит m p. 30
