ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RS 20 S STEINEL

4. Ηλεκτρική σύνδεση

Διάγραμμα συνδεσμολογίας (εικ. 4.1) Ο αγωγός τροφοδοσίας αποτελείται από καλώδιο 3 συρμάτων:L = Φάση (συνήθως μαύρο, καφέ ή γκρι)N = Ουδέτερος αγωγός (συνήθως μπλε)PE = Αγωγός γείωσης (πράσινο/κίτρινο) = Αγωγός υπό σύνδεση (συνήθως μαύρο, καφέ ή γκρι)

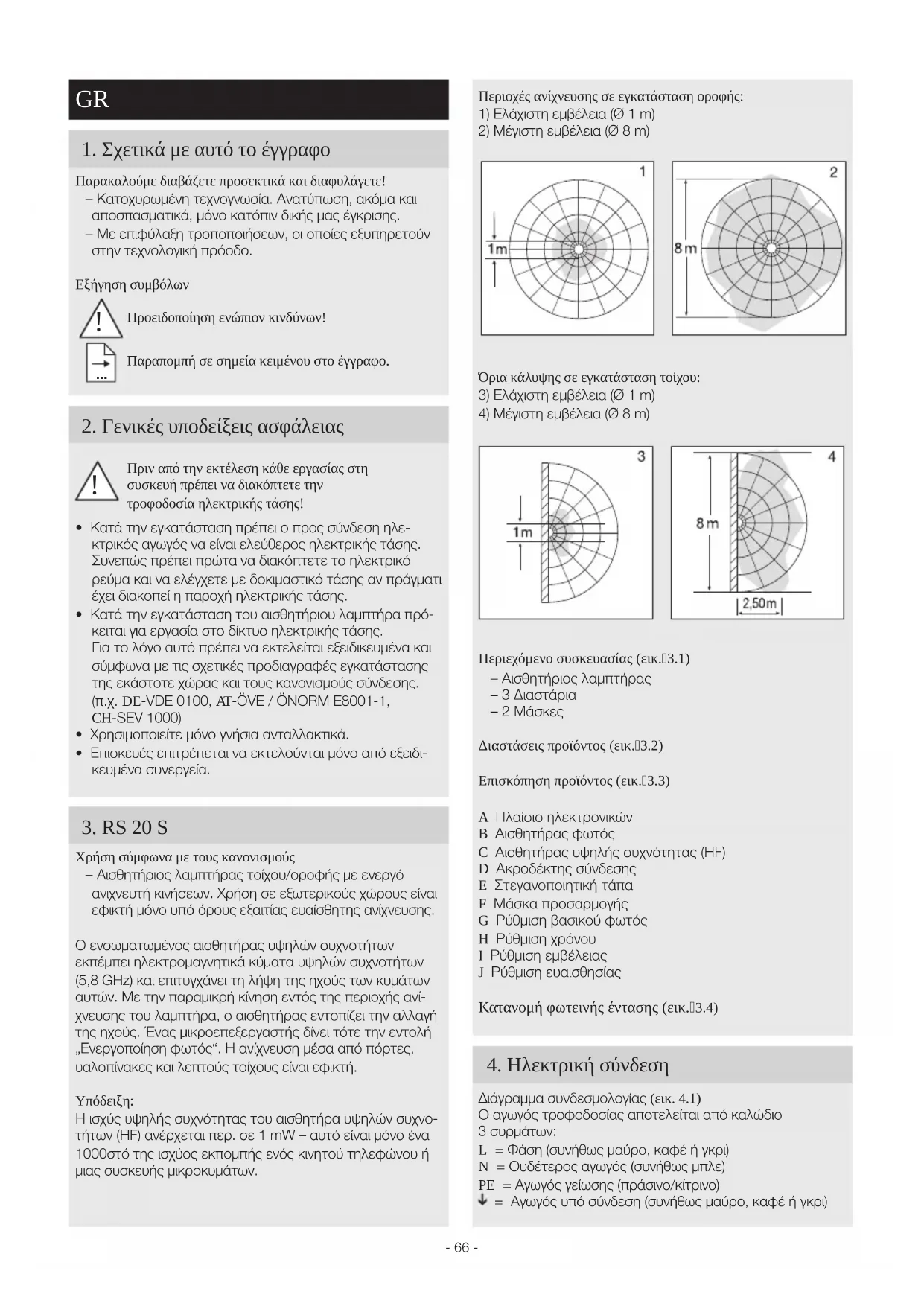

1. Σχετικά με αυτό το έγγραφο

Παρακαλούμε διαβάζετε προσεκτικά και διαφυλάγετε! – Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόμα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης. – Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική πρόοδο. Εξήγηση συμβόλων

Προειδοποίηση ενώπιον κινδύνων! Παραπομπή σε σημεία κειμένου στο έγγραφο.

2. Γενικές υποδείξεις ασφάλειας

Πριν από την εκτέλεση κάθε εργασίας στη συσκευή πρέπει να διακόπτετε την τροφοδοσία ηλεκτρικής τάσης! • Κατά την εγκατάσταση πρέπει ο προς σύνδεση ηλε-κτρικός αγωγός να είναι ελεύθερος ηλεκτρικής τάσης. Συνεπώς πρέπει πρώτα να διακόπτετε το ηλεκτρικό ρεύμα και να ελέγχετε με δοκιμαστικό τάσης αν πράγματι έχει διακοπεί η παροχή ηλεκτρικής τάσης. • Κατά την εγκατάσταση του αισθητήριου λαμπτήρα πρό-κειται για εργασία στο δίκτυο ηλεκτρικής τάσης. Για το λόγο αυτό πρέπει να εκτελείται εξειδικευμένα και σύμφωνα με τις σχετικές προδιαγραφές εγκατάστασης της εκάστοτε χώρας και τους κανονισμούς σύνδεσης. (π.χ. DE-VDE 0100, AT-ÖVE / ÖNORM E8001-1, CH-SEV 1000)• Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.• Επισκευές επιτρέπεται να εκτελούνται μόνο από εξειδι-κευμένα συνεργεία.

Χρήση σύμφωνα με τους κανονισμούς – Αισθητήριος λαμπτήρας τοίχου/οροφής με ενεργό ανιχνευτή κινήσεων. Χρήση σε εξωτερικούς χώρους είναι εφικτή μόνο υπό όρους εξαιτίας ευαίσθητης ανίχνευσης.Ο ενσωματωμένος αισθητήρας υψηλών συχνοτήτων εκπέμπει ηλεκτρομαγνητικά κύματα υψηλών συχνοτήτων (5,8GHz) και επιτυγχάνει τη λήψη της ηχούς των κυμάτων αυτών. Με την παραμικρή κίνηση εντός της περιοχής ανί-χνευσης του λαμπτήρα, ο αισθητήρας εντοπίζει την αλλαγή της ηχούς. Ένας μικροεπεξεργαστής δίνει τότε την εντολή „Ενεργοποίηση φωτός“. Η ανίχνευση μέσα από πόρτες, υαλοπίνακες και λεπτούς τοίχους είναι εφικτή.Υπόδειξη: H ισχύς υψηλής συχνότητας του αισθητήρα υψηλών συχνο-τήτων (HF) ανέρχεται περ. σε 1mW – αυτό είναι μόνο ένα 1000στό της ισχύος εκπομπής ενός κινητού τηλεφώνου ή μιας συσκευής μικροκυμάτων. !- 67 - Σε περίπτωση αμφιβολιών πρέπει να προβείτε σε αναγνώρι- ση των καλωδίων με δοκιμαστικό τάσης. Κατόπιν αποσυνδέ- ετε πάλι από την ηλεκτρική τάση. Φάση (L), ( ) και ουδέτε- ρος αγωγός (N) συνδέονται στον ακροδέκτη σύνδεσης.

Το μπέρδεμα των συνδέσεων θα προκαλέσει αργότερα στη συσκευή ή στον πίνακα ασφαλειών βραχυκύκλωμα. Στην περίπτωση αυτή πρέπει να γίνει εκ νέου αναγνώριση των μεμονωμένων καλωδίων και επανασύνδεση. Στον αγωγό τροφοδοσίας μπορεί φυσικά να υπάρχει διακόπτης δικτύου τροφοδοσίας για ενεργοποίηση και απενεργοποίηση (για χρήση χωρίς δομοστοιχείο φωτός έκτακτης ανάγκης). Η σύνδεση σε ρεοστατικό διακόπτη προκαλεί βλάβη του αισθητήριου λαμπτήρα. Υπόδειξη: Μην αγγίζετε άμεσα το λαμπτήρα LED. Υπόδειξη: Η πηγή φωτός αυτού του λαμπτήρα δεν μπορεί να αντικατασταθεί. Σε περίπτωση που πρέπει να αντικατα- σταθεί η πηγή φωτός (π.χ. με τη λήξη διάρκειας ζωής της), πρέπει να αντικατασταθεί ολόκληρος ο λαμπτήρας.

• Ελέγχετε όλα τα εξαρτήματα σχετικά με βλάβες.

• Σε περίπτωση βλαβών δεν επιτρέπεται η λειτουργία του

• Κατά την εγκατάσταση του αιθητήριου λαμπτήρα πρέπει να δοθεί προσοχή ώστε να στηριχτεί με αποκλεισμό

• Επιλέγετε κατάλληλο σημείο εγκατάστασης λαμβάνοντας υπόψη την εμβέλεια και την ανίχνευση κινήσεων.

• Ακατάλληλο για εξωτοίχια εγκατάσταση αγωγού τροφοδοσίας ενδοτοίχια. (Εικ.5.1) Βήματα εγκατάστασης

• Διακόπτετε τροφοδοσία ρεύματος (εικ. 4.1).

• Αποσπάτε καπάκι από πλαίσιο (εικ.5.2).

• Σημαδεύετε σημεία για τρύπες (εικ. 5.3).

• Ανοίγετε τρύπες και τοποθετείτε ούπατ (εικ. 5.4).

• Τρυπάτε τάπα στεγανότητας για αγωγό τροφοδοσίας (εικ. 5.5).

• Εγκατάσταση με ενδοτοίχιο αγωγό (εικ. 5.6).

• Εγκατάσταση με εξωτοίχιο αγωγό (εικ.5.7).

• Συνδέετε καλώδιο σύνδεσης (εικ. 5.8).

• Ενεργοποιείτε τροφοδοσία ρεύματος (εικ. 5.9).

• Κάνετε ρυθμίσεις ➜ "6. Λειτουργία"

• Προσαρμόζετε καπάκι (εικ. 5.9).

Ρυθμίσεις εργοστασίου – Ρύθμιση ευαισθησίας 2.000Lux – Ρύθμιση εμβέλειας 8m – Ρύθμιση χρόνου 5 δευτερόλεπτα – Λειτουργία βασικού φωτός Eκτος Εφόσον εγκατασταθεί πλήρως το πλαίσιο και πραγματοποι- ηθεί η σύνδεση με το ηλεκτρικό δίκτυο, τότε ο αισθητήριος λαμπτήρας μπορεί να τεθεί σε λειτουργία. Όταν πρόκειται για χειροκίνητη θέση σε λειτουργία του λαμπτήρα μέσω του διακόπτη φωτός απενεργοποιείται για τη φάση μέτρησης μετά από 10δευτερόλεπτα και κατόπιν είναι σε ενέργεια για τη λειτουργία αισθητήρα. Η εκ νέου ενεργοποίηση του διακόπτη φωτός δεν είναι πλέον απαραίτητη. Ρυθμιστής (εικ. 6.2) Ρύθμιση ευαισθησίας (όριο ευαισθησίας) (J) Το επιθυμητό όριο ευαισθησίας του λαμπτήρα μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 2 έως 2.000Lux. – Ρυθμιστής σε θέση + = Λειτουργία φωτός ημέρας (εξαρτάται από φωτεινότητα) – Ρυθμιστής σε θέση – = Λειτουργία λυκόφωτος (περ. 2 Lux) Κατά τη ρύθμιση των ορίων ανίχνευσης και για το τεστ λειτουργίας σε φως ημέρας πρέπει ο ρυθμιστής να είναι σε

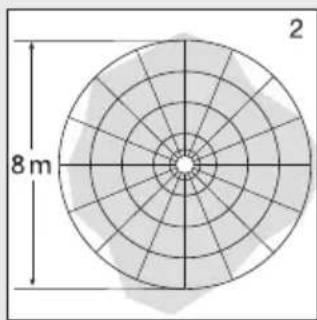

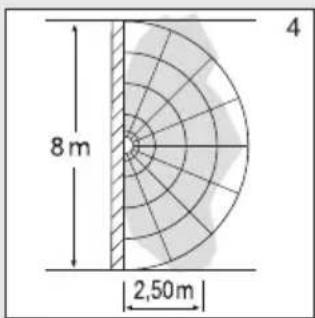

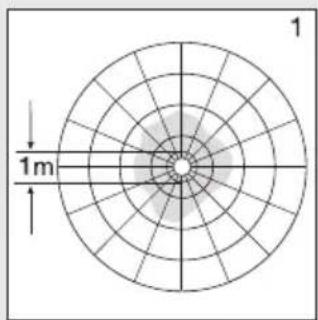

Ρύθμιση εμβέλειας (ευαισθησία) (I) Με τον όρο εμβέλεια εννοείται η περίπου κυκλική διάμετρος στο δάπεδο, η οποία προκύπτει ως όριο ανίχνευσης κατά την εγκατάσταση σε ύψος 2,5m. – Ρυθμιστής + = μέγ. εμβέλεια (περ. 8m) – Ρυθμιστής – = ελάχ. εμβέλεια 1m Ρύθμιση χρόνου (χρονυστέρηση) (Η) Η επιθυμητή διάρκεια φωτισμού του λαμπτήρα μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 5δευτερόλεπτα έως το ανώτερο 15λεπτά. Με κάθε ανίχνευση κίνησης πριν από την παρέλευση αυτού του χρόνου γίνεται εκ νέου εκκίνηση του χρονόμετρου. – Ρυθμιστής + = περ. 15λεπτά – Ρυθμιστής – = περ. 5δευτερόλεπτα Υπόδειξη: Μετά από κάθε διαδικασία απενεργοποίησης του λαμπτήρα διακόπτεται για 1περίπου δευτερόλεπτο η εκ νέου ανίχνευση κίνησης. Μόνο εφόσον παρέλθει αυτός ο χρόνος μπορεί ο λαμπτήρας να ανιχνεύσει κίνηση και να ανάψει πάλι το φως. Κατά τη ρύθμιση των ορίων κάλυψης και για το τεστ λει- τουργίας προτείνεται η ρύθμιση του βραχύτερου χρόνου. Λειτουργία βασικού φωτός (G) Η λειτουργία βασικού φωτός διασφαλίζει φωτισμό με περίπου 10% της ισχύος φωτός, εφόσον επιτευχθεί η ρυθ- μισμένη τιμή φωτεινότητας. Σε περίπτωση κίνησης εντός των ορίων ανίχνευσης ενεργοποιείται το φως με 100% φω- τεινότητα για το ρυθμισμένο χρόνο. Μετά την παρέλευση της ρυθμισμένης διάρκειας το φως σβήνει τελείως πάλι. Σε περίπτωση που η ρυθμισμένη τιμή φωτεινότητας συνεχίζει να σημειώνεται, τότε ενεργοποιείται πάλι το βασικό φως. – Ρυθμιστής σε θέση = Βασικό φως ΕΝΤΟΣ – Ρυθμιστής σε θέση O = Βασικό φως ΕΚΤΟΣ – Ρυθμιστής σε θέση 10min = Βασικό φως 10λεπτά – Ρυθμιστής σε θέση 30min = Βασικό φως 30λεπτά Το βασικό φως είναι ΕΝΤΟΣ, εφόσον γίνει υποβίβαση του ορίου φωτεινότητας. Με ενεργοποιημένη λειτουργία φωτός ημέρας, το βασικό φως είναι πάντα ΕΝΤΟΣ. Το βασικό φως απενεργοποιείται κάθε ώρα, για να μετρήσει τη φωτεινότη- τα του περιβάλλοντος. Μετά από βραχύ χρόνο το βασικό φως ενεργοποιείται πάλι. GR- 68 -Λειτουργία συνεχούς φωτόςΕάν εγκατασταθεί προαιρετικός διακόπτης δικτύου στον αγωγό τροφοδοσίας, εκτός από την απλή ενεργοποίηση και απενεργοποίηση είναι εφικτές οι ακόλουθες λειτουργίες:Λειτουργία συνεχούς φωτός (εικ. 6.3)1) Άναμμα συνεχούς φωτός: Διακόπτης 2 × ΕΚΤΟΣ και ΕΝΤΟΣ. Ο λαμπτήρας ρυθμί-ζεται για 4 ώρες σε συνεχές φως. Κατόπιν ο λαμπτήρας περνάει αυτόματα πάλι σε λειτουργία αισθητήρα.2) Σβήσιμο συνεχούς φωτός: Διακόπτης 1 × ΕΚΤΟΣ και ΕΝΤΟΣ. Ο λαμπτήρας σβήνει ή περνάει σε λειτουργία αισθητήρα.Προσοχή: Οι φάσεις μεταγωγής πρέπει να εκτελούνται σε όρια 0,2έως 1 δευτερολέπτου.Με εφαρμογή των συνημμένων μασκών προσαρμογής μπορεί να περιοριστεί η εμβέλεια σε τέσσερις κατευθύνσεις. (εικ. 6.4)

7. Συντήρηση και Φροντίδα

Το προϊόν δεν χρειάζεται συντήρηση.Σε περίπτωση ακαθαρσιών ο λαμπτήρας μπορεί να καθαρίζεται με νωπό πανί (χωρίς απορρυπαντικό). Ο λαμπτήρας φωτός έκτακτης ανάγκης πρέπει να συντηρείται τακτικά σύμφωνα με τις τοπικές προδιαγραφές. Σημαντικό: Η συσκευή λειτουργίας δεν μπορεί να αντικατασταθεί.

Ηλεκτρικές συσκευές, εξαρτήματα και συσκευασίες θα πρέ-πει να αποσύρονται με τρόπο φιλικό προς το περιβάλλον και να ανακυκλώνονται. Δεν επιτρέπεται να πετάτε ηλεκτρικές συσκευές στα οικιακά απορρίμματα!Μόνο για χώρες ΕΕ: Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με άχρηστες ηλεκτρικές και ηλεκτρονικές συσκευές και την εφαρμογή της σε εθνικό δίκαιο, πρέπει οι άχρηστες πλέον ηλεκτρικές συσκευές να αποσύρονται ξεχωριστά και να οδηγούνται σε ανακύκλωση φιλική προς το περιβάλλον. Μην απορρίπτετε άχρηστες συσκευές, συσσωρευ-τές/μπαταρίες στα οικιακά απορρίμματα, στη φωτιά ούτε στο νερό. Οι συσσωρευτές/μπαταρίες θα πρέπει να συλλέγονται, να ανακυκλώνονται ή να αποσύρονται με τρόπο φιλικό προς το περιβάλλον.Μόνο για χώρες ΕΕ: Σύμφωνα με την Οδηγία RL 2006/66/EΚ πρέπει ελαττωμα-τικές ή άχρηστες μπαταρίες/συσσωρευτές ναανακυκλώνονται. Οι άχρηστοι πλέον συσσωρευτές/μπαταρί-ες μπορούν να επιστρέφονται στο κατάστημα αγοράς ή σε σημείο συλλογής βλαβερών υλών.

9. Εγγύηση κατασκευαστή

Εγγύηση κατασκευαστή STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, ΓερμανίαΑυτό το προϊόν STEINEL κατασκευάστηκε με μέγιστη προσοχή, ελέγχθηκε σχετικά με τη λειτουργία του και την τεχνική του ασφάλεια σύμφωνα με τους ισχύοντες κανονισμούς και κατόπιν υποβλήθηκε σε δειγματοληπτικό έλεγχο. Η εταιρία STEINEL αναλαμβάνει την εγγύηση για απρόσκοπτη κατάσταση και λειτουργία. Ο χρόνος εγγύησης ανέρχεται σε 36μήνες και αρχίζει με την ημέρα πώλησης στον καταναλωτή. Επιδιορθώνουμε ελαττώματα, τα οποία οφείλονται σε σφάλματα υλικού ή εργοστασίου, η εγγυητική απαίτηση εκπληρώνεται με επισκευή ή αντικατάσταση ελαττωματικών εξαρτημάτων σύμφωνα με δική μας επιλογή. Η εγγυητική απαίτηση εκπίπτει για βλάβες σε φθειρόμενα εξαρτήματα όπως επίσης για βλάβες και ελαττώματα που οφείλονται σε ακατάλληλο χειρισμό ή ακατάλληλη συντήρηση. Περαιτέρω επακόλουθες βλάβες σε ξένα αντικείμενα αποκλείονται. Η εγγύηση παρέχεται μόνο εφόσον η συσκευή αποσταλεί σε μη αποσυναρμολογημένη μορφή με σύντομη περιγραφή βλάβης, απόδειξη ταμείου ή τιμολόγιο (ημερομηνία αγοράς και σφραγίδα εμπόρου), καλά συσκευασμένη στην αρμόδια υπηρεσία σέρβις. Σέρβις επισκευής: Για επισκευές μετά την πάροδο του χρόνου εγγύησης ή επισκευές ελαττωμάτων χωρίς εγγυητική απαίτηση απευθυνθείτε στο πλησιέστερο σέρβις για να πληροφορηθείτε τη δυνατότητα επισκευής. ΚΑΤΑ ΣΚ ΕΥΑΣΤΗ

10. Δήλωση συμμόρφωσης

Με την παρούσα ο/η STEINEL GmbH, δηλώνει ότι ο ραδιοε-ξοπλισμός RS 20 S πληροί την οδηγία 2014/53/ΕΕ. Το πλή-ρες κείμενο της δήλωσης συμμόρφωσης ΕΕ διατίθεται στην ακόλουθη ιστοσελίδα στο διαδίκτυο: www.steinel.de- 69 -

11. Tεχνικά δεδομένα

Διαστάσεις (Ø x Β) Ø 280 × 110 mm Τάση δικτύου 220 – 240V, 50/60Hz Υλικό PMMA (καπάκι) Ισχύς εισόδου (P

) 9,40W Αναμονή αισθητήρας (P

) 0,50 Ρεύμα δικτύου 230 V - 45 mA Συντελεστής ισχύος 0,91 Επιπλέον ικανόνητες μεταγωγής Φορτίο λαμπτήρα πυράκτωσης/αλογόνου 800 W Λαμπτήρες φθορισμού στραγγαλιστικό πηνίο 250 W Λαμπτήρες φθορισμού χωρίς αντιστάθμιση 400 VA Λαμπτήρες φθορισμού σειριακή αντιστάθμιση 400 VA Λαμπτήρες φθορισμού παράλληλη αντιστάθμιση 400 VA Λαμπτήρες αλογόνου χαμηλής τάσης 800 VA

Χωρητικό φορτίο 88 μF Φωτεινή ροή (360°) 942lm Αποδοτικότητα 100lm/W Φωτεινή ροή φωτός ανάγκης 50Im Θερμοκρασία χρώματος 3.000K (θερμό λευκό = WW) Δείκτης χρωματικής απόδοσης R

=82 Μέση διάρκεια ζωής μέτρησης L70B50 σε 25°C: 60.000ώρες Χρωματική συνέπεια SDCM SDCM 3 Κατανομή φωτεινής έντασης J I H G 30 min+

Τεχνολογία υψηλής συχνότητας (HF) 5,8 GHz (αντιδρά ανεξάρτητα θερμοκρασίας στην παραμικρή κίνηση) Γωνία ανίχνευσης 360° με 160° γωνία ανοίγματος Ισχύς εκπομπής περ. 1mW Εμβέλεια 1 – 8m Ρύθμιση χρόνου 5 δευτ. – 15 λεπ. Βασικό φως 10% Ρύθμιση ευαισθησίας 2 – 2.000Lux Είδος προστασίας IP 44 Κλάση προστασίας II Όρια θερμοκρασίας -10έως +40°C Τάξη ενεργειακής απόδοσης Αυτό το προϊόν περιέχει μια φωτεινή πηγή με κατηγορία ενεργειακής απόδοσης E. GR- 70 -

Βλάβη Αιτία Βοήθεια Αισθητήριος λαμπτήρας χωρίς τάση ■ Ασφάλεια αντέδρασε, μη ενεργοποι- ημένη, διακοπή κυκλώματος ■ Βραχυκύκλωμα στο δίκτυο τροφο-

■ Ενδεχόμενος διακόπτης δικτύου

■ Ενεργοποίηση ασφάλειας, αντικα- τάσταση, ενεργοποίηση διακόπτη δικτύου, έλεγχος κυκλώματος με δοκι- μαστικό τάσης ■ Ελέγχετε συνδέσεις ■ Ενεργοποιείτε διακόπτη δικτύου Αισθητήριος λαμπτήρας δεν ενεργο-

■ Λανθασμένη επιλογή ρύθμισης ευαισθησίας ■ Διακόπτης δικτύου ΕΚΤΟΣ ■ Ασφάλεια αντέδρασε ■ Νέα ρύθμιση ■ Ενεργοποιήστε ■ Ενεργοποίηση ασφάλειας, αντικατά- σταση, εν ανάγκη έλεγχος σύνδεσης Αισθητήριος λαμπτήρας δεν απενερ-

■ Διαρκούσα κίνηση εντός ορίων

■ Ελέγχετε όρια ανίχνευσης Αισθητήριος λαμπτήρας ενεργοποιείται χωρίς αντιληπτή κίνηση ■ Ασταθής εγκατάσταση λαμπτήρα ■ Υπήρξε κίνηση, αλλά δεν έγινε αντι- ληπτή από τον παρατηρητή (κίνηση πίσω από τοίχο, κίνηση μικρού αντικειμένου στο άμεσο περιβάλλον του λαμπτήρα κ.λπ.) ■ Κάνετε σταθερή εγκατάσταση
