NAUDOJIMO INSTRUKCIJA RS 20 S STEINEL

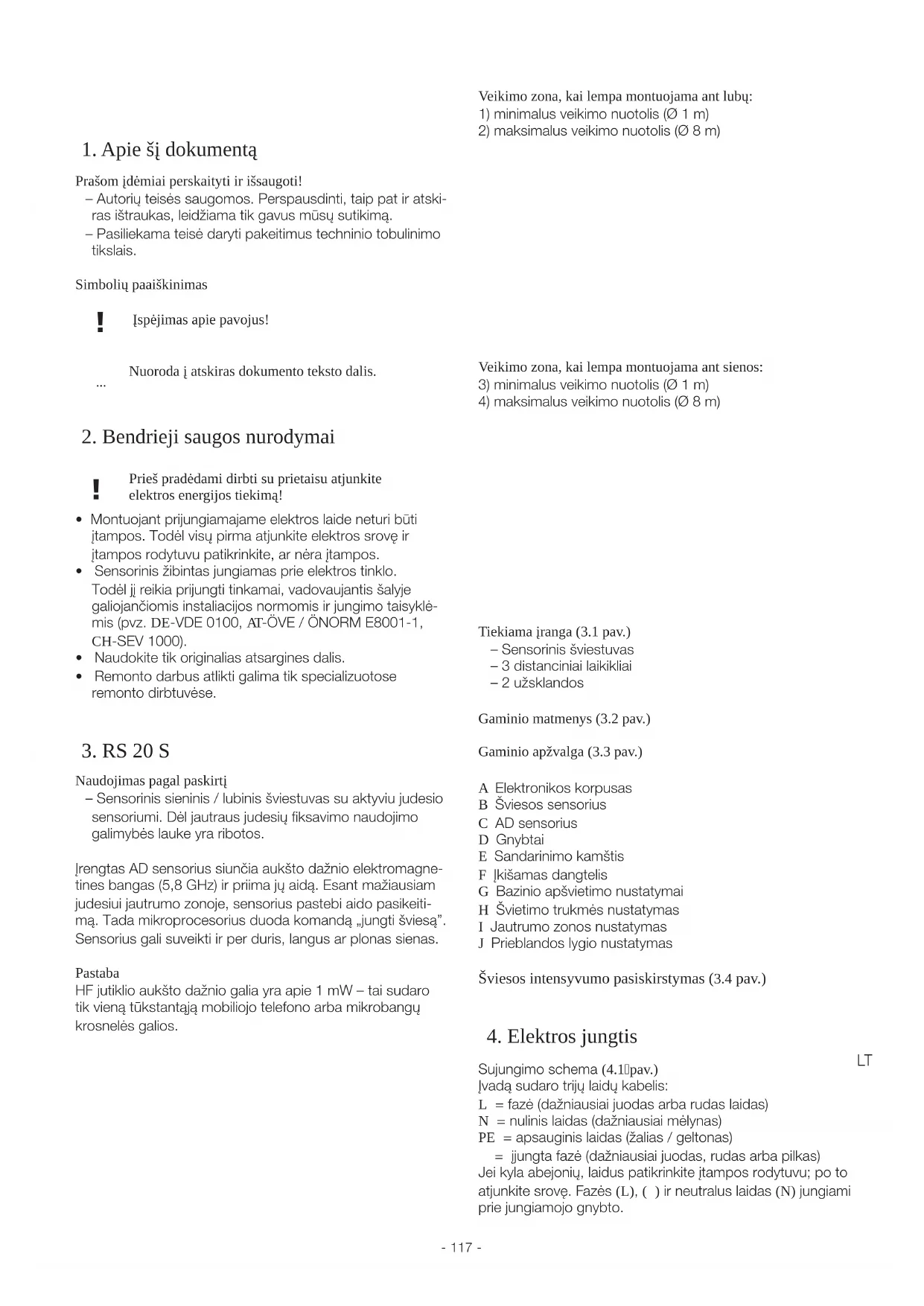

Sujungimo schema (4.1pav.)Įvadą sudaro trijų laidų kabelis:L = fazė (dažniausiai juodas arba rudas laidas)N = nulinis laidas (dažniausiai mėlynas)PE = apsauginis laidas (žalias / geltonas) = įjungta fazė (dažniausiai juodas, rudas arba pilkas)Jei kyla abejonių, laidus patikrinkite įtampos rodytuvu; po to atjunkite srovę. Fazės (L), ( ) ir neutralus laidas (N) jungiami prie jungiamojo gnybto.

1. Apie šį dokumentą

Prašom įdėmiai perskaityti ir išsaugoti! – Autorių teisės saugomos. Perspausdinti, taip pat ir atski-ras ištraukas, leidžiama tik gavus mūsų sutikimą. – Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais. Simbolių paaiškinimas

Įspėjimas apie pavojus! Nuoroda į atskiras dokumento teksto dalis.

2. Bendrieji saugos nurodymai

Prieš pradėdami dirbti su prietaisu atjunkite elektros energijos tiekimą! • Montuojant prijungiamajame elektros laide neturi būti įtampos. Todėl visų pirma atjunkite elektros srovę ir įtampos rodytuvu patikrinkite, ar nėra įtampos. • Sensorinis žibintas jungiamas prie elektros tinklo. Todėl jį reikia prijungti tinkamai, vadovaujantis šalyje galiojančiomis instaliacijos normomis ir jungimo taisyklė-mis (pvz. DE-VDE 0100, AT-ÖVE / ÖNORM E8001-1, CH-SEV 1000).• Naudokite tik originalias atsargines dalis.• Remonto darbus atlikti galima tik specializuotose remonto dirbtuvėse.

Naudojimas pagal paskirtį – Sensorinis sieninis / lubinis šviestuvas su aktyviu judesio sensoriumi. Dėl jautraus judesių fiksavimo naudojimo galimybės lauke yra ribotos. Įrengtas AD sensorius siunčia aukšto dažnio elektromagne-tines bangas (5,8GHz) ir priima jų aidą. Esant mažiausiam judesiui jautrumo zonoje, sensorius pastebi aido pasikeiti-mą. Tada mikroprocesorius duoda komandą „jungti šviesą”. Sensorius gali suveikti ir per duris, langus ar plonas sienas.PastabaHF jutiklio aukšto dažnio galia yra apie 1mW – tai sudaro tik vieną tūkstantąją mobiliojo telefono arba mikrobangų krosnelės galios.

LT- 118 - Svarbu! Neteisingai sujungti laidai sukelia trumpąjį jungimą prietaise arba paskirstymo spintoje. Tokiu atveju reikia dar kartą identifikuoti atskirus kabelius ir prijungti iš naujo. Tinklo įva- de galima įrengti įjungimo ir išjungimo jungiklius (naudojant be naktinio apšvietimo modulio). Prijungę prie apšvietimo reguliatoriaus sugadinsite sensorinį šviestuvą. Pastaba: LED liesti negalima. Pastaba: šio šviestuvo šviesos elementai yra nekeičiami. Jeigu reikia pakeisti šviestuvo šviesos elementą (pvz., pasi- baigus jo tarnavimo laikui), reikia keisti visą šviestuvą.

• Patikrinkite visas dalis, ar nėra pažeidimų.

• Esant pažeidimams gaminio nenaudokite.

• Montuodami sensorinį šviestuvą pasirinkite nuo vibraci- jos apsaugotą vietą.

• Pasirinkite tinkamą montavimo vietą atsižvelgdami į jautrumo zonos ilgį ir judėjimo fiksavimą.

• Netinka montuoti prie lubų su virštinkiniu maitinimo kabeliu. (5.1 pav.) Montavimo eiga

• Išjunkite elektros energijos tiekimą (4.1 pav.).

• Atskirkite dangtelį nuo korpuso (5.2 pav.).

• Pažymėkite gręžimo skyles (5.3 pav.).

• Išgręžkite skyles ir įkiškite kaiščius (5.4 pav.).

• Pradurkite sandarinimo kaištį tinklo įvadui (5.5 pav.).

• Potinkinis montavimas (5.6 pav.).

• Virštinkinis montavimas (5.7 pav.).

• Prijunkite jungiamuosius laidus (5.8 pav.).

• Įjunkite elektros energijos tiekimą (5.9 pav.).

• Atlikite nustatymus ➜ „6. Veikimas“.

• Uždėkite dangtelį (5.9 pav.).

Gamyklos nustatymas – Prieblandos lygio nustatymas: 2.000 liuksų – Jautrumo zonos ilgio nustatymas: 8m – Švietimo trukmės nustatymas: 5 s – Bazinis apšvietimas: Išjungtas Pritvirtinus korpusą ir prijungus elektros kabelius, šviestuvą galima įjungti. Įjungus prožektorių šviesos jungikliu rankiniu būdu šviestuvas po 10sekundžių išsijungia matavimams ir po to jį galima naudoti sensoriniu režimu. Dar kartą spausti jungiklio nebūtina. Nustatymo reguliatorius (6.2 pav.) Šviesos stiprio nustatymas (jutiklio suveikimo slenkstis) (J) Pageidaujamas šviestuvo suveikimo slenkstis nustatomas neribotai nuo maždaug 2 iki 2.000liuksų. – Nustatymo reguliatorius ties + = dienos šviesos režimas (nepriklauso nuo apšvietimo) – Nustatymo reguliatorius ties – = prieblandos režimas (maždaug 2 liuksai). Nustatant jautrumo zoną ir atliekant funkcijų patikrinimą dienos metu nustatymo reguliatorius turi būti nustatytas ties +. Veikimo nuotolio reguliavimas (jautrumas) (I) Veikimo nuotolis – tai maždaug apskritimo formos zona, kurioje judesį fiksuoja jutiklis, jei jis sumontuojamas 2,5m aukštyje. – Nustatymo reguliatorius + = maks. jautrumo zonos ilgis

Švietimo trukmės nustatymas (inercinio veikimo laikas) (H) Pageidaujamą šviestuvo švietimo trukmę galima nustatyti tolygiai nuo maždaug 5sekundžių iki maks. 15minučių. Kaskart užfiksavus judesį prieš pasibaigiant šiam laikui, laikmatis įsijungia iš naujo. – Nustatymo reguliatorius + = maždaug 15minučių – Nustatymo reguliatorius – = maždaug 5sekundžių Pastaba Kaskart šviestuvui išsijungus naujas judesys gali būti užfik- suotas tik maždaug po 1sekundės. Tik pasibaigus šiam laikui šviestuvas užfiksavęs judesį vėl įjungs šviesą. Norint nustatyti jautrumo zoną ir patikrinti funkcijas reko- menduojama pasirinkti trumpiausią laiką. Bazinis apšvietimas (G) Bazinio apšvietimo funkcija suteikia galimybę apšvietimui naudoti maždaug 10% šviesos galingumo, kai pasiekiama nustatyta apšvietimo reikšmė. Užfiksavus judesį jautrumo zonoje, apšvietimas nustatytam laikui įjungiamas 100%. Pasibaigus nustatytai trukmei šviesa visiškai išsijungia. Jeigu nustatyta apšvietimo reikšmė vis dar nepasiekta, vėl įjungiamas bazinis apšvietimas. – Nustatymo reguliatorius ties = bazinis apšvietimas ĮJ. – Nustatymo reguliatorius ties „O“ = bazinis apšvietimas IŠJ. – Nustatymo reguliatorius ties 10 min. = bazinis apšvieti- mas 10minučių – Nustatymo reguliatorius ties 30 min. = bazinis apšvieti- mas 30minučių Bazinis apšvietimas yra ĮJUNGTAS, kai nepasiekiamas apšvietimo slenkstis. Esant suaktyvintam dienos šviesos režimui bazinis apšvietimas visada yra ĮJUNGTAS. Bazinis apšvietimas kas valandą išsijungia, kad pamatuotų aplinkos apšvietimo lygį. Po trumpo laiko bazinis apšvietimas vėl įsijungia. Pastovaus švietimo funkcija Jeigu sumontuotas pasirinktinis tinklo jungiklis, be įjungimo ir išjungimo funkcijų galimos dar nurodytosios žemiau.- 119 -Pastovaus švietimo režimas (6.3 pav.)1) Pastovaus švietimo įjungimas: jungiklis 2 × IŠJ. ir ĮJ. Šviestuve 4 valandoms įjungiama pastovaus švietimo funkcija. Paskui automatiškai vėl perjungiama į jutiklio režimą.2) Pastovaus švietimo išjungimas: jungiklis 1 × IŠJ. ir ĮJ. Šviestuvas išsijungia arba persijun-gia į sensorinį darbo režimą.Svarbu!Perjungimai turi būti atliekami 0,2 – 1s diapazone.Naudodamiesi pridedamomis užsklandomis galite mažinti jautrumo zonos ilgį keturiomis kryptimis (6.4 pav.).

7. Priežiūra ir techninė priežiūra

Gaminiui techninė priežiūra nereikalinga.Užsiteršusį šviestuvą galima valyti drėgnu skudurėliu (be valiklio). Avarinio apšvietimo šviestuvo techninė priežiūra turi būti atliekama reguliariai, laikantis šalyje galiojančių nuostatų. Svarbu: valdymo prietaisas nekeičiamas.

Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu. Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis!Tik ES šalims: remiantis galiojančia Europos Sąjungos direktyva dėl senų elektros ir elektronikos prietaisų ir jos įgyvendinimu nacio-nalinėje teisėje, nebenaudojami elektros prietaisai turi būti šalinami atskirai ir nukreipiami perdirbti aplinkai nekenks-mingu būdu. Senų prietaisų, akumuliatorių ar baterijų nemeskite į buitinių atliekų konteinerį, ugnį arba vandenį. Akumuliatorius ir baterijas reikia surinkti, perdirbti arba pašalinti aplinkai nekenksmingu būdu.Taikoma tik ES šalims: Pagal Direktyvą 2006/66/EB, sugedusius arba netinkamus naudoti akumuliatorius ir baterijas būtina perdirbti. Nebe-tinkamus naudoti akumuliatorius ar baterijas galima grąžinti pardavėjui arba priduoti į kenksmingų atliekų surinkimo vietą.

9. Gamintojo garantija

Gamintojo garantija STEINEL GmbH, Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, VokietijaŠis „Steinel“ produktas pagamintas itin kruopščiai, pagal galiojančias normas patikrintos jo funkcijos ir saugumas bei papildomai atlikta pasirinktų prietaisų patikra. „Steinel“ suteikia prietaisui garantiją. Garantinis laikotarpis – 36mėnesiai. Jis skaičiuojamas nuo prietaiso pardavimo vartotojui dienos. Mes pašalinsime defektus, susijusius su medžiagų arba gamybos broku; garantiniu laikotarpiu, mūsų nuožiūra, prietaisas nemokamai remontuojamas arba keičiamos sugedusios dalys. Garantija netaikoma susidėvinčioms dalims, taip pat jei prietaisas sugenda dėl netinkamo naudojimo arba netinkamos priežiūros. Kitiems daiktams padaryta žala neatlyginama. Garantija taikoma tik tuo atveju, jei neišardytas prietaisas kartu su trumpu gedimo aprašymu, kasos čekiu arba sąskaita (pirkimo data ir pardavėjo antspaudu), tinkamai supakuotas atsiunčiamas į atitinkamą techninės priežiūros tarnybos vietą. Remontas: pasibaigus garantinio aptarnavimo laikotarpiui arba esant gedimams, kuriems garantinė priežiūra negalioja, dėl remonto galimybių teiraukitės artimiausiame aptarnavimo centre. GAMINTOJO

Aš, STEINEL GmbH, patvirtinu, kad radijo įrenginių tipas RS 20 S atitinka Direktyvą 2014/53/ES. Visas ES atitikties deklaracijos tekstas prieinamas šiuo interneto adresu: www.steinel.de LT- 120 -

11. Techniniai duomenys

) 9,40W Budėjimo režimas (sensorius) („P

0,50 Tinklo srovė 230 V – 45 mA Galios koeficientas 0,91 Papildoma jungimo galia Kaitrinės / halogeninės lemputės apkrova 800 W Liuminescencinės lempos elektroniniai paleidimo įrenginiai (EVG) 250 W Liuminescencinės lempos, nekompensuotos 400 VA Liuminescencinės lempos, išilginė kompensacija 400 VA Liuminescencinės lempos su lygiagrečiu kompensavimu 400 VA Žemos įtampos halogeninės lempos 800 VA

Talpinė apkrova 88 μF Šviesos srautas (360°) 942lm Efektyvumas 100lm/W Spalvinė temperatūra 3.000K (šiltai balta spalva = WW) Spalvos atkūrimo indeksas R

=82 Vidutinis projektinis tarnavimo laikas L70B50 esant 25 °C: 60.000 val. Spalvų nuoseklumas SDCM SDCM 3 Šviesos intensyvumo pasiskirstymas J I H G 30 min+

Aukšto dažnio technika 5,8 GHz (priklausomai nuo temperatūros reaguoja į mažiausią judesį) Apimties kampas 360° su 160° atverties kampu Siųstuvo galingumas Apie 1 mW Jautrumo zonos ilgis 1 – 8m Švietimo trukmės nustatymas 5 s – 15 min. Bazinis apšvietimas 10% Prieblandos lygio nustatymas 2 – 2.000 liuksų Saugos klasė IP 44 Apsaugos klasė II Temperatūros diapazonas Nuo -10 iki +40 °C Energinio veiksmingumo klasė Šiame gaminyje yra „E“energinio efektyvumo klasės šviesos šaltinis.- 121 -
