| 产品类型 | 微波感应壁灯（HF） |
| 品牌 | Steinel |
| 型号 | RS 20 S |
| 尺寸（直径 x 深度） | 280 x 110 毫米 |
| 电源 | 220-240 V, 50/60 Hz |
| 功耗 | 9.40 W |
| 待机功率 | 0.50 W |
| 感应技术 | 超高频（HF）5.8 GHz |
| 感应角度 | 360° 带 160° 开口 |
| 感应范围 | 1 至 8 米（可调） |
| 延时时间 | 5 秒至 15 分钟（可调） |
| 触发照度（勒克斯） | 2 至 2000 lx（可调） |
| 路径照明功能 | 是（10% 功率，可调 10/30 分钟或常亮） |
| 光通量 | 942 lm |
| 色温 | 3000 K（暖白） |
| 显色指数（CRI） | Ra = 82 |
| 寿命（L70B50 at 25°C） | 60,000 小时 |
| 防护等级（IP） | IP44 |
| 防护等级 | II |
| 灯罩材料 | PMMA |
| 工作温度 | -10 至 +40 °C |
| 制造商保修 | 3 年 |
| 可维修性 | 光源不可更换；维修需由专业车间进行 |
| 维护 | 用湿布清洁（无清洁剂） |
常见问题 - RS 20 S STEINEL
天花板安装不适用于明线。请参阅安装说明中的安装图。
c：常亮模式
Off：关闭
10 min：路径照明 10 分钟
30 min：路径照明 30 分钟。路径照明以 10% 功率点亮。
用户关于以下问题的提问 RS 20 S STEINEL
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 灯 免费PDF格式！查找您的手册 RS 20 S - STEINEL 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 RS 20 S 品牌 STEINEL.

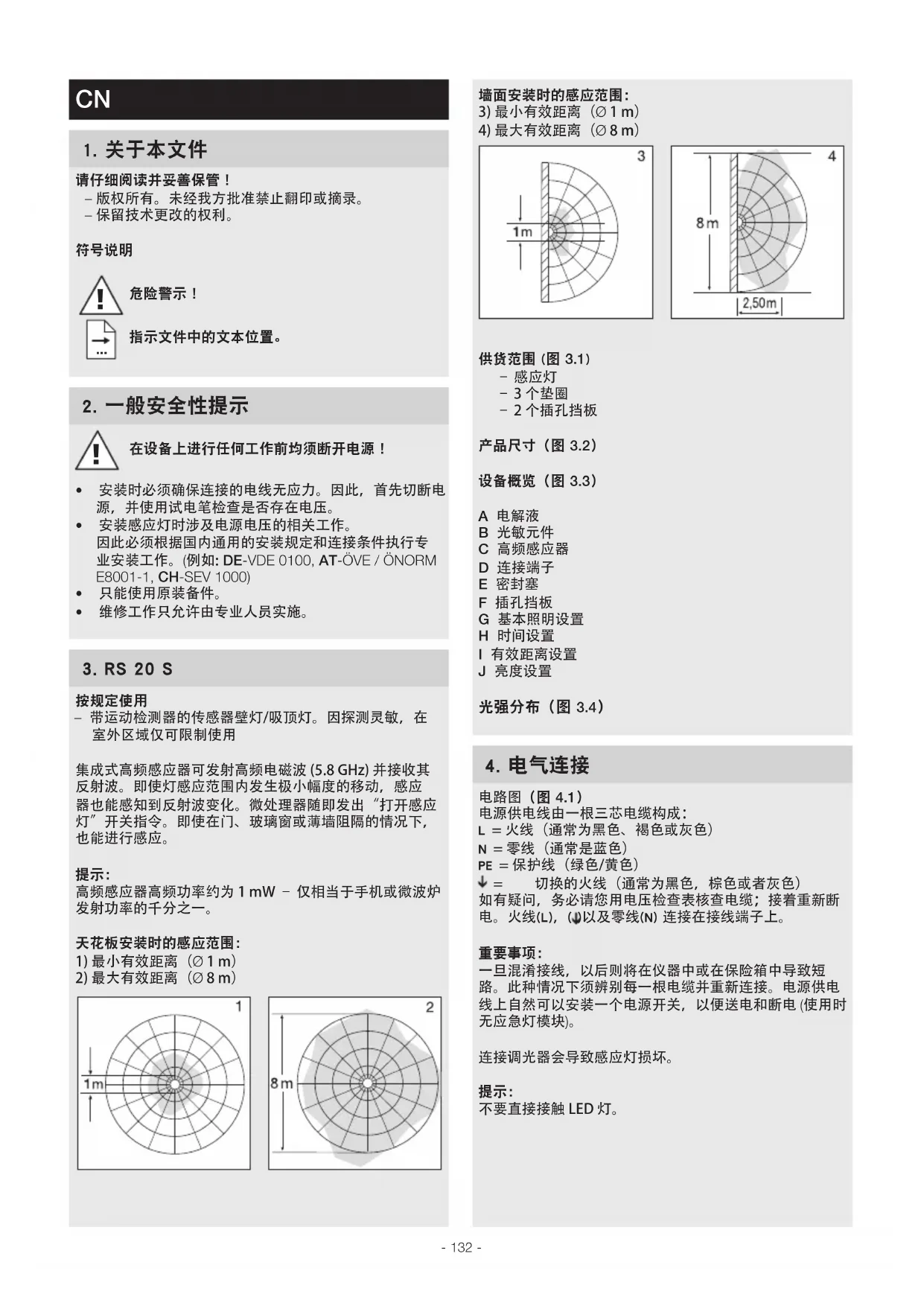

用户手册 RS 20 S STEINEL
- 版权所有。未经我方批准禁止翻印或摘录
- 保留技术更改的权利。
符号说明
危险警示！
指示文件中的文本位置。
2. 一般安全性提示
在设备上进行任何工作前均须断开电源！
- 安装时必须确保连接的电线无应力。因此，首先切断电源，并使用试电笔检查是否存在电压。
- 安装感应灯时涉及电源电压的相关工作。
因此必须根据国内通用的安装规定和连接条件执行专业安装工作。(例如: DE-VDE 0100, AT-OVE / ONORM E8001-1, CH-SEV 1000)
- 只能使用原装备件。
维修工作只允许由专业人员实施
3.RS20S
按规定使用
- 带运动检测器的传感器壁灯/吸顶灯。因探测灵敏，在室外区域仅可限制使用
集成式高频感应器可发射高频电磁波(5.8GHz)并接收其反射波。即使灯感应范围内发生极小幅度的移动，感应器也能感知到反射波变化。微处理器随即发出“打开感应灯”开关指令。即使在门、玻璃窗或薄墙阻隔的情况下，也能进行感应。
提示：
高频感应器高频功率约为 1mW 一仅相当于手机或微波炉发射功率的千分之一。
天花板安装时的感应范围：

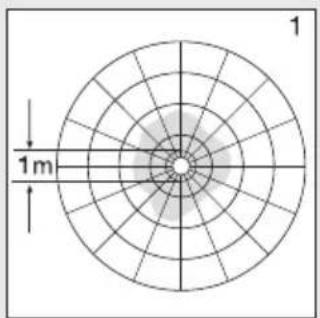

1)最小有效距离 (0.1m)

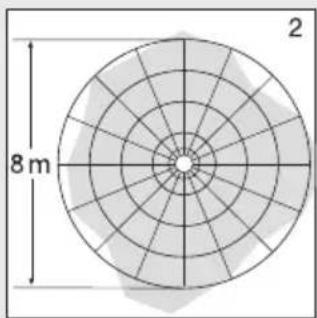

2)最大有效距离 (08m)
墙面安装时的感应范围：
3)最小有效距离 (01m)

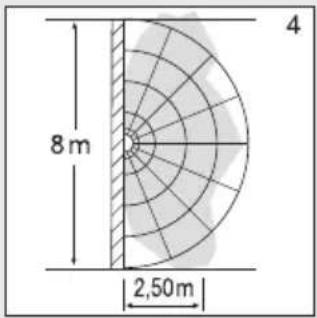

4)最大有效距离 (08m)
供货范围（图3.1）
- 感应灯
-3个垫圈
-2个插孔挡板
产品尺寸（图3.2）
设备概览（图3.3）
A电解液
B光敏元件
C 高频感应器
D 连接端子
E 密封塞
F插孔挡板
G基本照明设置
H时间设置
1有效距离设置
J亮度设置
光强分布（图3.4）
4. 电气连接
电路图（图4.1）
电源供电线由一根三芯电缆构成：
= 切换的火线（通常为黑色，棕色或者灰色）如有疑问，务必请您用电压检查表核查电缆；接着重新断电。火线(L)，以及零线(N)连接在接线端子上。
重要事项：
一旦混淆接线，以后则将在仪器中或在保险箱中导致短路。此种情况下须辨别每一根电缆并重新连接。电源供电线上自然可以安装一个电源开关，以便送电和断电（使用时无应急灯模块）。
连接调光器会导致感应灯损坏。
提示：
不要直接接触LED灯。
提示：
此灯具的光源不可替换。如须更换光源（如在其使用寿命结束时），更换整个灯。
5. 安装
检查所有构件是否受损
- 损坏时禁止使用产品。
- 安装传感器灯时必须注意将其无振动地固定。
- 在考虑有效距离和探测到运动的情况下选择合适的装配地点。
若是明线安装款，则不适合安装在天花板上。图5.1)
安装步骤
- 切断供电（图4.1）。
- 从机壳上取下盖罩 (图 5.2)。
- 标记钻孔(图5.3)。
- 钻孔和放入膨胀螺栓(图5.4)。
- 打开馈电线的密封塞（图5.5）
- 暗装引线安装 (图 5.6)。
- 明装引线安装 (图 5.7)。
- 连接接线电缆（图5.8）。
- 接通电源（图5.9）。
进行设置 “6.功能” - 更换盖罩（图5.9）。
6.功能
出厂设置
- 亮度设置 2,000 Lux
有效距离设置 8m
时间设置5秒
-基本照明灯功能关
该壳体安装完毕并连接电源线后，感应灯即可使用。如果使用灯开关手动调试灯，测量阶段时，灯在10秒钟后自动关闭，随后针对传感器模式激活。无需重新操作灯开关。
设置调节器（图6.2）
亮度设置（响应阈值）（J）
灯具所需的响应阈值可在2至2,000 Lux之间进行无级调节。
-设置调节器调到 + = 日光模式（与亮度无关）
-设置调节器调到一=夜间模式（大约2Lux）
调节检测范围以及在日光模式下进行功能测试时，设置调节器必须位于 +。
有效距离设置(灵敏度)(I)
有效距离这一概念是指安装在2.5米高度上时产生的大约呈圆形的探测范围直径。
-调节器 + 最大有效距离为 8m
-调节器一 = 最小有效距离为 1m
时间设定（延时）（H)
灯具所需的照明时长可在约5秒到15分钟之间进行无级调节。通过该时间结束前所探测到的每次运动，重新启动时钟。
-调节器 + = 约15分钟
-调节器一=约5秒
提示：每次关闭灯后，新的移动感应会中断约1秒钟。该时间结束后，感应灯仅在感应到移动时亮起。
设置感应范围和进行功能测试时，建议设置最短时间。
基本照明灯功能（G）
当达到设定的亮度值时，基本照明灯功能以约 10% 的光效率进行照明。通过在感应范围内的移动，灯在设置的时间内以 100% 的亮度开启。经过设定的时间段后，灯完全关闭。如果仍然达到设定的亮度值，基本照明灯再次开启。
-调节器设置为 C = 基本照明灯开
- 调节器设置为 Off = 基本照明灯关
- 调节器设置为 10min= 基本照明灯亮 10 分钟
- 调节器设置为 30min = 基本照明灯亮30分钟
当低于亮度阈值时，基本照明灯
开。激活日光模式时，基本照明灯始终开。基本照明灯每小时关闭一次，以便测量环境亮度。短暂关闭后基本照明灯重新开启。
长亮功能
如果在电源供电线中安装了选配的电源开关，则除简单的开关功能外，还能实现下列功能：
长亮灯模式（图6.3）
1）打开长亮灯：
开关执行2次关和开。将灯设置为4小时的长亮灯然后灯将重新自动切换至传感器模式
2）关闭长亮灯：
开关执行1次关和开。灯关闭或切换至感应器模式
重要：
必须在0.2至1秒的范围内执行开启过程。
通过插入附带的插孔挡板，可在四个方向上缩短有效距离。（图6.4）
7. 维护和保养
产品免维护。
照明灯脏污时，可使用一块湿布（不含清洁剂）进行清洁。
必须按照各个国家的具体规定对应急灯进行定期维护。
重要信息：操作设备无法更换
8. 废弃物处理
电子设备、附件和包装应根据环保要求寻求再次利用。
不得将电子设备投入生活垃圾！
仅限欧盟地区：
根据适用的关于废旧电子设备和电子元件欧洲指令及其在国家法律中的实施规则，必须将无法再使用的电子设备分开收集在一起并根据环保要求寻求再次利用。
不得将旧设备、蓄电池/电池掷入家庭垃圾、火或水中。应收集、回收蓄电池/电池，或将其以环保方式进行回收处理
仅适用于欧盟国家：
必须按照指令RL2006/66/EG收集损坏和电量耗尽的充电
电池/电池。无法再使用的充电电池/电池组
可交至商家收集点或有害物质收集处。
9.制造商担保
该产品系施特朗-精心研发制造，已根据有效规定通过了功能性及安全性审核，并进行了抽样检查。施特朗保证其产品性能和功能完好。质保期为36个月，消费者购买日起计算。材料或生产错误导致的产品缺陷由我方负责排除，质保服务（通过维修或是更换缺陷部件解决）将由我方决定。耗材损失，未正确使用及保养造成的损失和损坏未包含在质保范围内。外购物品上持续出现的发展性损坏亦不属于质保服务范畴。仅当将未拆卸的设备连同简要的故障说明，收款凭据或发票（购买日期和零售商盖章）包装好并寄至相关维修点时，才能享受质保
维修服务：质保期已经到期或缺陷不在质保范围内的产品，可向就近服务站咨询维修事宜。
3年厂商质保
10.一致性声明
STEINELGmbH特此声明，RS20S的无线电设备类型符合
指令2014/53/EU。在以下网址中提供欧盟一致性声明的
完整文本：www.steinel.de
11. 技术参数
| 尺寸 \( \left( {\varnothing \times \mathrm{T}}\right) \varnothing {280} \times {110}\mathrm{\;{mm}} \) | |
| 电源电压 \( {220} - {240}\mathrm{\;V},{50}/{60}\mathrm{\;{Hz}} \) | |
| 材质 聚甲基丙烯酸甲酯 PMMA (盖 罩) | |
| 功率消耗 \( \left( {\mathrm{P}}_{\mathrm{{on}}}\right) {9.40}\mathrm{\;W} \) | |
| 传感器待机 \( \left( {\mathrm{P}}_{\mathrm{{sb}}}\right) {0.50} \) | |
| 电源电流 \( {230}\mathrm{\;V} - {45}\mathrm{\;{mA}} \) | |
| 功率系数 0.91 | |
| 额外负载功率：白炽灯/卤素灯负载 | 800 W 荧光灯电子镇流器 250 W 无电容器的荧光灯 400 VA 带串联电容器的荧光灯 400 VA 带并联电容器的荧光灯 400 VA 低压卤素灯 800 VA LED < 2 W 100 W \( 2\mathrm{\;W} < \mathrm{{LED}} < 8\mathrm{\;W}{125}\mathrm{\;W} \) LED > 8 W 250 W 电容负载 \( {88\mu }\mathrm{F} \) |
| 光通量 \( \left( {360}^{ \circ }\right) \) | 942 lmP3 S (EM) WW: 2,072 lm |
| 能效 100 lm/W | |
| 色温 3,000 K (暖白 = NW) | |
| 显色指数： | \( \mathrm{{Ra}} = {82} \) |
| 平均额定使用寿命 | L70B50 在 \( {25}^{ \circ }\mathrm{C} \) 时：60,000 小时 |
| SDCM 的颜色一致性 | SDCM 3 |
| 光强分布 |  |
| 高频技术 5.8 GHz (不受温度影响, | 可以对最微小的移动作出反应) |
| 感应角度 \( {360}^{ \circ } \) 时 \( {160}^{ \circ } \) 开口角度 | |
| 发射功率约 \( 1\mathrm{{mW}} \) | |
| 有效距离 \( 1 - 8\mathrm{\;m} \) | |
| 时间设置 \( 5\mathrm{\;s} - {15}\mathrm{\;{min}} \) | |
| 底灯 10 % | |
| 亮度设置 2 至 2,000 Lux | |
| 保护形式 IP 44 | |
| 防护等级 II | |
| 温度范围 -10 至 +40°C | |
| 能效等级 | 本产品所含光源的能效等级为 “E” 。 |
12. 运行故障
故障原因补救办法
| 感应灯无电压■保险丝已熔断,未接通,断线 | ■接通、更换保险丝;打开电源开关;使用试电笔检查电线 | |
| ■电源线短路 | ■检查接口 | |
| ■电源开关可能已关闭 | ■打开电源开关 | |
| 感应灯无法打开■亮度设置选择错误 | ■重新设置 | |
| ■电源开关关闭 | ■接通 | |
| ■保险丝已熔断 | ■接通、更换保险丝,必要时检查接头 | |
| 感应灯无法关闭 | ■在感应范围内持续运行 | ■检查范围 |
| 未检测到移动,但感应灯打开■灯未牢固安装 | ■紧固壳体 | |
| ■存在运动物体,但感应器未发现(如墙后的移动,靠近灯的小物体的移动等) | ■检查范围 | |
| 发生移动,但感应灯无法打开 | ■为将干扰降低到最低限度而抑制了快速运动或者探测范围设置得太小 | ■检查范围 |
| ■亮度设置选择错误 | ■重新设置 | |
