SD1600V - Πριόνι SCHEPPACH - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	Scheppach
Μοντέλο	SD1600V
Τύπος προϊόντος	Πριόνι κοπής (πριόνι για καμπύλες)
Τάση δικτύου	220-240 V ~ 50 Hz
Ισχύς εισόδου	80 W (S1) / 120 W (S6 30 %)
Αριθμός διαδρομών	500 - 1 700 min⁻¹
Διαδρομή (ανυψωτική κίνηση)	12 mm
Διαστάσεις τραπεζιού	415 x 255 mm
Κλίση τραπεζιού	0° έως 45° προς τα αριστερά
Μέγ. ύψος κοπής στις 0°	50 mm
Μέγ. ύψος κοπής στις 45°	22 mm
Μήκος λεπίδας πριονιού	Περίπου 134 mm
Βάρος	12,0 kg
Στάθμη ηχητικής πίεσης (LpA)	66,9 dB(A) (αβεβαιότητα 3 dB)
Στάθμη ηχητικής ισχύος (LWA)	79,9 dB(A) (αβεβαιότητα 3 dB)
Κύριες λειτουργίες	Ευθείες, καμπύλες και εσωτερικές κοπές· ρύθμιση ταχύτητας· φωτισμός εργασίας· αναρρόφηση ρινισμάτων
Ασφάλεια	Προστασία λεπίδας, διακοπή έκτακτης ανάγκης, διακόπτης ασφαλείας κατά της επανεκκίνησης, λεπτή ασφάλεια
Συντήρηση	Τακτικός καθαρισμός, λίπανση αξόνων κάθε 25-30 ώρες, αντικατάσταση ψηκτρών άνθρακα
Αναλώσιμα εξαρτήματα	Λεπίδες πριονιού, πλάκα τραπεζιού, ψήκτρες άνθρακα
Γενικές πληροφορίες	Μόνο για οικιακή χρήση· μην κόβετε στρογγυλό ξύλο· χρησιμοποιείτε κατάλληλη αναρρόφηση

Συχνές ερωτήσεις - SD1600V SCHEPPACH

Ποια υλικά μπορώ να κόψω με το πριόνι Scheppach SD1600V;

Το SD1600V έχει σχεδιαστεί για την κοπή ξύλου, πλεξιγκλάς, GFK (πλαστικό ενισχυμένο με ίνες γυαλιού), αφρού, καουτσούκ, δέρματος και φελλού. Μην το χρησιμοποιείτε για την κοπή στρογγυλού υλικού.

Πώς αλλάζω τη λεπίδα πριονιού;

Αποσυνδέετε πάντα τη συσκευή. Αφαιρέστε την πλάκα τραπεζιού, χαλαρώστε τον μοχλό τάνυσης, στη συνέχεια χαλαρώστε τις βίδες σύσφιξης άνω και κάτω χρησιμοποιώντας το εξάγωνο κλειδί 3 mm που παρέχεται. Αφαιρέστε τη λεπίδα από πάνω. Για να την τοποθετήσετε, εισαγάγετε τη λεπίδα με τα δόντια προς τα κάτω, στερεώστε την πρώτα στην κάτω υποδοχή και μετά στην πάνω, και τεντώστε την με τον μοχλό.

Πώς ρυθμίζω την ταχύτητα κοπής;

Η ταχύτητα ρυθμίζεται με τον ρυθμιστή αριθμού διαδρομών (αναφ. 17). Γυρίστε δεξιόστροφα για να αυξήσετε τον αριθμό διαδρομών (500-1700 min⁻¹) και αριστερόστροφα για να τον μειώσετε. Χρησιμοποιήστε υψηλή ταχύτητα για μαλακά υλικά και χαμηλή ταχύτητα για σκληρά υλικά.

Τι να κάνω αν το πριόνι δεν ξεκινά;

Ελέγξτε πρώτα την ασφάλεια δικτύου και το καλώδιο προέκτασης. Αν όλα είναι εντάξει, ελέγξτε τη λεπτή ασφάλεια (5A/250V, ø5x20 mm) που βρίσκεται στο περίβλημα. Αν είναι ελαττωματική, αντικαταστήστε την με όμοιο μοντέλο. Αν το πρόβλημα επιμένει, ζητήστε από έναν ηλεκτρολόγο να ελέγξει τον κινητήρα ή τον διακόπτη.

Πώς κάνω μια εσωτερική κοπή;

Αφαιρέστε τη λεπίδα, ανοίξτε μια τρύπα στο τεμάχιο, τοποθετήστε το τεμάχιο στο τραπέζι ευθυγραμμίζοντας την τρύπα με το άνοιγμα της πλάκας, στη συνέχεια τοποθετήστε ξανά τη λεπίδα μέσα από την τρύπα. Ρυθμίστε την τάνυση, εκτελέστε την κοπή, στη συνέχεια αφαιρέστε τη λεπίδα πριν αφαιρέσετε το τεμάχιο.

Ποιο είναι το μέγιστο ύψος κοπής;

Σε κλίση 0° (ευθεία κοπή), το μέγιστο ύψος κοπής είναι 50 mm. Σε κλίση 45°, είναι 22 mm.

Πώς συντηρώ το πριόνι;

Μετά από κάθε χρήση, καθαρίστε το εξωτερικό με ένα υγρό πανί και ήπιο σαπούνι. Κάθε 25-30 ώρες, λιπάνετε τους άξονες των ρουλεμάν με γράσο μηχανών. Ελέγχετε τακτικά την τάνυση της λεπίδας και αντικαθιστάτε τις ψήκτρες άνθρακα αν χρειαστεί.

Μπορώ να χρησιμοποιήσω το πριόνι σε πάγκο εργασίας;

Ναι, συνιστάται να τοποθετήσετε το πριόνι σε σταθερό πάγκο εργασίας με 4 βίδες M8 (δεν παρέχονται) για μείωση των κραδασμών και του θορύβου. Ακολουθήστε τις οδηγίες συναρμολόγησης στο κεφάλαιο 7.3.

Τι να κάνω αν η λεπίδα πριονιού σπάει συχνά;

Αυτό μπορεί να οφείλεται σε λανθασμένη τάνυση, υπερβολικό φορτίο (εισάγετε το τεμάχιο αργά), ακατάλληλο τύπο λεπίδας ή υπερβολική πλευρική πίεση. Ελέγξτε επίσης την ευθυγράμμιση των στηριγμάτων της λεπίδας.

Πώς ρυθμίζω τη γωνία λοξής κοπής;

Χαλαρώστε τα ραβδωτά παξιμάδια κάτω από το τραπέζι, κλίστε το τραπέζι πριονιού από 0° έως 45° προς τα αριστερά, στη συνέχεια σφίξτε ξανά τα παξιμάδια. Για να ελέγξετε τη γωνία, χρησιμοποιήστε έναν γωνιόμετρο (δεν παρέχεται) και ρυθμίστε τον δείκτη στην κλίμακα αν χρειαστεί.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SD1600V SCHEPPACH

Εξήγηση των συμβόλων πάνω στο προϊόν

Η χρήση συμβόλων στο παρόν εγχειρίδιο έχει σκοπό να επιστήσει την προσοχή σας σε ενδεχόμενους κινδύνους. Τα σύμβολα ασφαλείας και οι εξηγήσεις που τα συνοδεύουν πρέπει να κατανοσούνται πλήρως. Οι προειδοποιήσεις αυτές καθ' εαυτές δεν αποσοβούν τους κινδύνους και δεν υποκαθιστούν τη λήψη σωστών μέτρων πρόληψης ατυχημάτων.

	Προειδοποίηση! Για να μειωθεί ο κίνδυνος τραμματισμού διαβάστε το εγχειρίδιο Οδηγιών χειρισμού!
	Φοράτε προστατευτικά γυαλιά. Οι σπινθήρες που παράγονται κατά την εργασία ή τα θραύσματα, τα πριονίδια και οι σκόνες που εξέρχονται από τη συσκευή μπορούν να προκαλέσουν απώλεια της όρασης.
	Φοράτε προστασία ακοής. Η επίδραση του θορύβου ενδέχεται να προκαλέσει απώλεια ακοής.
	Φοράτε μάσκα προστασίας από σκόνη. Κατά την επεξεργασία ξύλου και άλλων υλικών μπορεί να προκύψει σκόνη επιβλαβής για την υγεία. Δεν επιτρέπεται η επεξεργασία υλικών που περιέχουν αμίαντο!
	Προσοχή! Κίνδυνος τραμματισμού! Μην τοποθετείτε τα χέρια σας στην περιοχή της κινούμενης λεπίδας πριονιού!
	Το προϊόν συμμορφώνεται με τις ισχύουσες Ευρωπαϊκές Οδηγίες.
	Το προϊόν συμμορφώνεται με τις ισχύουσες σερβικές οδηγίες.
Δ Προσοχή!	Στις παρούσες οδηγίες χειρισμού έχουμε τοποθετήσει αυτό το σύμβολο στα σημεία που αφορούν την ασφάλειά σας.

Περιεχόμενα: Σελίδα:

1. Εισαγωγή 304
2. Περιγραφή της συσκευής (Εικ. 1-16)...... 304
3. Παραδοτέο υλικό 305
4. Ενδεδειγμένη χρήση...... 305
5. Υποδείξεις ασφαλείας 305
6. Τεχνικά χαρακτηριστικά 309
7. Πριν από τη θέση σε λειτουργία...... 310
8. Τοποθέτηση 310
9. Χειρισμός 313
10. Ηλεκτρική σύνδεση.... 314
11. Μεταφορά 314
12. Καθαρισμός, συντήρηση και παραγγελία ανταλλακτικών 314
13. Αποθήκευση 315
14. Απόρριψη και ανακύκλωση...... 316
15. Αντιμετώπιση προβλημάτων 317
16. Δήλωση συμμόρφωσης 364

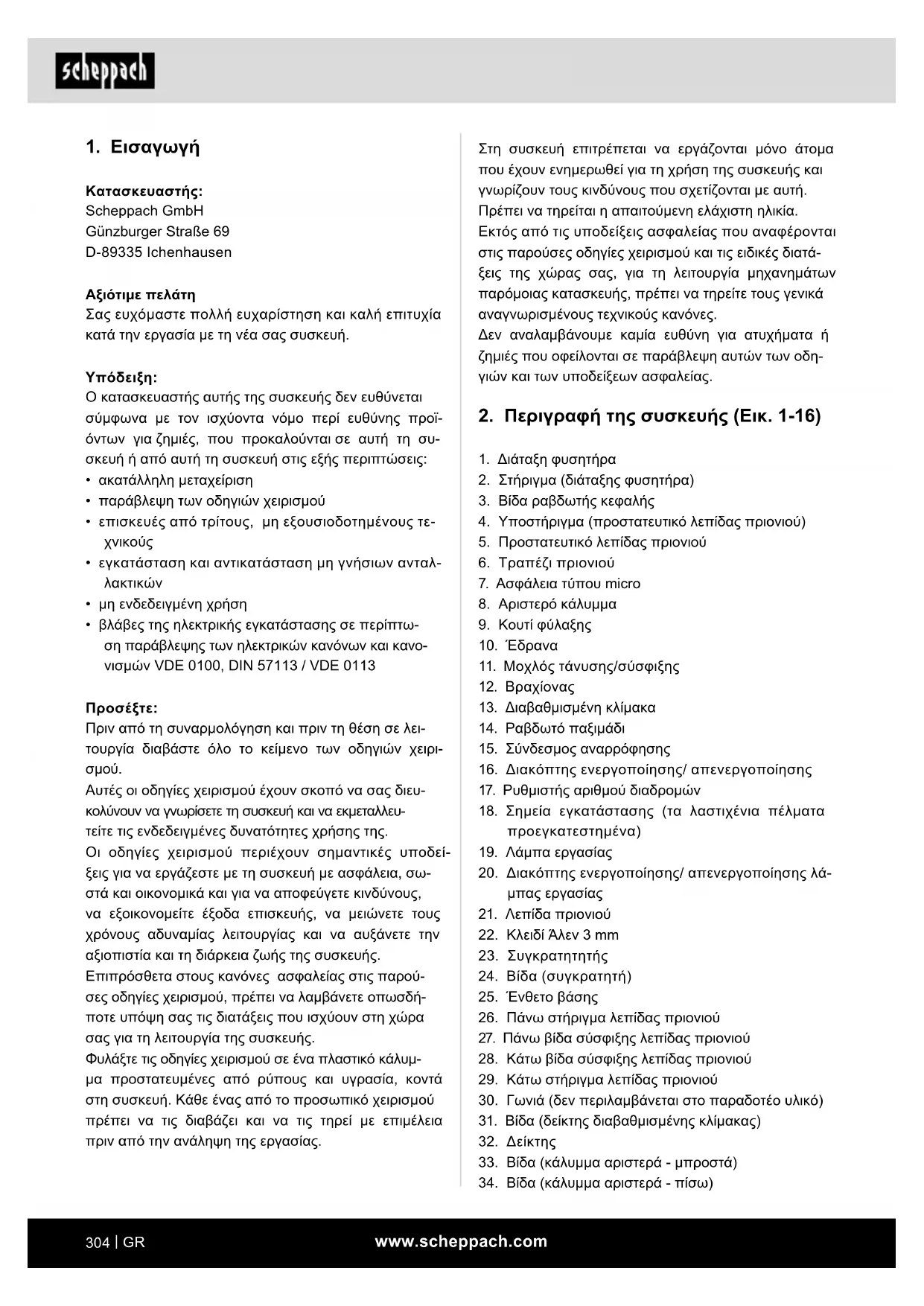

1. Εισαγωγή

Κατασκευαστής:

Scheppach GmbH

Σας ευχόμαστε πολλή ευχαρίστηση και καλή επιτυχία κατά την εργασία με τη νέα σας συσκευή.

Υπόδειξη:

Ο κατασκευαστής αυτής της συσκευής δεν ευθύνεται σύμφωνα με τον ισχύοντα νόμο περί ευθύνης προϊόντων για ζημιές, που προκαλούνται σε αυτή τη συσκευή ή από αυτή τη συσκευή στις εξής περιπτώσεις:

• ακατάλληλη μεταχείριση
  • παράβλεψη των οδηγιών χειρισμού
• επισκευές από τρίτους, μη εξουσιοδοτημένους τε- χνικούς
• εγκατάσταση και αντικατάσταση μη γνήσιων ανταλ- λακτικών
  • μη ενδεδειγμένη χρήση
• βλάβες της ηλεκτρικής εγκατάστασης σε περίπτωση παράβλεψης των ηλεκτρικών κανόνων και κανονισμών VDE 0100, DIN 57113 / VDE 0113

Προσέξτε:

Πριν από τη συναρμολόγηση και πριν τη θέση σε λει- τουργία διαβάστε όλο το κείμενο των οδηγιών χειρι- σμού.

Αυτές οι οδηγίες χειρισμού έχουν σκοπό να σας διευκολύνουν να γνωρίσετε τη συσκευή και να εκμεταλλευτείτε τις ενδεδειγμένες δυνατότητες χρήσης της.

Οι οδηγίες χειρισμού περιέχουν σημαντικές υποδείξεις για να εργάζεστε με τη συσκευή με ασφάλεια, σωστά και οικονομικά και για να αποφεύγετε κινδύνους, να εξοικονομείτε έξοδα επισκευής, να μειώνετε τους χρόνους αδυναμίας λειτουργίας και να αυξάνετε την αξιοπιστία και τη διάρκεια ζωής της συσκευής.

Επιτρόσθετα στους κανόνες ασφαλείας στις παρούσες οδηγίες χειρισμού, πρέπει να λαμβάνετε οπωσδήποτε υπόψη σας τις διατάξεις που ισχύουν στη χώρα σας για τη λειτουργία της συσκευής.

Φυλάξτε τις οδηγίες χειρισμού σε ένα πλαστικό κάλυμ- μα προστατευμένες από ρύπους και υγρασία, κοντά στη συσκευή. Κάθε ένας από το προσωπικό χειρισμού πρέπει να τις διαβάζει και να τις τηρεί με επιμέλεια πριν από την ανάληψη της εργασίας.

Στη συσκευή επιτρέπεται να εργάζονται μόνο άτομα που έχουν ενημερωθεί για τη χρήση της συσκευής και γνωρίζουν τους κινδύνους που σχετίζονται με αυτή.

Πρέπει να τηρείται η απαιτούμενη ελάχιστη ηλικία.

Εκτός από τις υποδείξεις ασφαλείας που αναφέρονται στις παρούσες οδηγίες χειρισμού και τις ειδικές διατάξεις της χώρας σας, για τη λειτουργία μηχανημάτων παρόμοιας κατασκευής, πρέπει να τηρείτε τους γενικά αναγνωρισμένους τεχνικούς κανόνες.

Δεν αναλαμβάνουμε καμία ευθύνη για ατυχήματα ή ζημιές που οφείλονται σε παράβλεψη αυτών των οδηγιών και των υποδείξεων ασφαλείας.

2. Περιγραφή της συσκευής (Εικ. 1-16)

1. Διάταξη φυσητήρα
2. Στήριγμα (διάταξης φυσητήρα)
3. Βίδα ραβδωτής κεφαλής
4. Υποστήριγμα (προστατευτικό λεπίδας πριονιού)
5. Προστατευτικό λεπίδας πριονιού
6. Τραπέζι πριονιού
7. Ασφάλεια τύπου micro
8. Αριστερό κάλυμμα
9. Κουτί φύλαξης
10. Έδρανα
11. Μοχλός τάνυσης/σύσφιξης
12. Βραχίονας
13. Διαβαθμισμένη κλίμακα
14. Ραβδωτό παξιμάδι
15. Σύνδεσμος αναρρόφησης
16. Διακόπτης ενεργοποίησης/ απενεργοποίησης
17. Ρυθμιστής αριθμού διαδρομών
18. Σημεία εγκατάστασης (τα λαστιχένια πέλματα προεγκατεστημένα)
19. Λάμπα εργασίας
20. Διακόπτης ενεργοποίησης/ απενεργοποίησης λάμπας εργασίας
21. Λεπίδα πριονιού
22. Κλειδί Άλεν 3 mm
23. Συγκρατητητής
24. Bíδα (συγκρατητή)
25. 'Ενθετο βάσης
26. Πάνω στήριγμα λεπίδας πριονιού
27. Πάνω βίδα σύσφιξης λεπίδας πριονιού
28. Κάτω βίδα σύσφιξης λεπίδας πριονιού
29. Κάτω στήριγμα λεπίδας πριονιού
30. Γωνιά (δεν περιλαμβάνεται στο παραδοτέο υλικό)
31. Βίδα (δείκτης διαβαθμισμένης κλίμακας)
32. Δείκτης
33. Bída (κάλυμμα αριστερά - μπροστά)

34. Bída (káluμα αριστερά - πίσω)

35. Βίδα προσαρμογής με παξιμάδι ασφάλισης

3. Παραδοτέο υλικό

• Επιτραπέζια σέγα
• Προστατευτικό λεπίδας πριονιού (5) με συγκρατητή (23)
  • Διάταξη εξαγωγής (1)
• Λεπίδα πριονιού (21) για ξύλο και πλαστικά (2 τεμ.) (1 τεμ. προεγκατεστημένο)
  • Κλειδί Άλεν 3 mm (22)
  • Πρωτότυπο των οδηγιών χειρισμού

4. Ενδεδειγμένη χρήση

Η επιτραπέζια σέγα χρησιμεύει για την κοπή γωνι- ωδών ξύλων ή άλλων υλικών όπως π.χ. πλεξιγκλάς, GFK (φάιμπεργκλας), αφρωδών υλικών, λάστιχου, δέρματος και φελλού. Μη χρησιμοποιείτε το πριόνι για την κοπή στρογγυλών υλικών. Τα στρογγυλά υλικά μπορούν να γλιστρήσουν εύκολα.

Κίνδυνος τραματισμού! Μπορεί να εκσφενδονι- στούν θραύσματα ή εξαρτήματα!

Η συσκευή επιτρέπεται να χρησιμοποιείται μόνο όπως προβλέπεται. Κάθε περαιτέρω χρήση πέραν αυτής θε- ωρείται μη ενδεδειγμένη. Για ζημιές ή τραυματισμούς οποιουδήποτε είδους προκαλούμενες από αυτή τη χρήση, την ευθύνη φέρει ο χρήστης/χειριστής και όχι ο κατασκευαστής.

Παρακαλούμε να έχετε υπόψη σας ότι οι συσκευές μας κανονικά δεν έχουν σχεδιαστεί για εμπορική, βιοτεχνική ή βιομηχανική χρήση. Δεν αναλαμβάνουμε καμία ευθύνη αν η συσκευή χρησιμοποιηθεί σε εμπορικές, βιοτεχνικές ή βιομηχανικές επιχειρήσεις καθώς και σε παρόμοιες δραστηριότητες.

• Επιτρέπεται να χρησιμοποιούνται μόνο λάμες πριονιού που είναι κατάλληλες για το μηχάνημα.
• Συστατικό μέρος της ενδεδειγμένης χρήσης αποτελεί και η τήρηση των υποδείξεων ασφαλείας, καθώς και των οδηγιών συναρμολόγησης και των υποδείξεων λειτουργίας που υπάρχουν στις Οδηγίες χειρισμού.
  • Τα άτομα που χειρίζονται και συντηρούν το μηχάνημα πρέπει να είναι εξοικειωμένα με αυτό και να έχουν διδαχθεί σχετικά με τους ενδεχόμενους κινδύνους.
• Πέραν αυτού, πρέπει να τηρούνται με απόλυτη ακρίβεια οι ισχύοντες κανονισμοί πρόληψης ατυχημάτων.

- Πρέπει να τηρούνται και οι λοιποί κανόνες στους τομείς της ιατρικής εργασίας και της τεχνικής ασφάλειας.

- Οι τροποποιήσεις στο μηχάνημα αποκλείουν κάθε ευθύνη του κατασκευαστή για όσες ζημιές προκύψουν από αυτές.

Υπολειπόμενοι κίνδυνοι

Ακόμα και αν χειρίζεστε αυτό το ηλεκτρικό εργα- λείο όπως προβλέπεται, παραμένουν πάντα υπο- λειπόμενοι κίνδυνοι. Μπορεί να προκύψουν οι εξής κίνδυνοι σε σχέση με τη μέθοδο κατασκευής και την έκδοση αυτού του ηλεκτρικού εργαλείου:

• Βλάβες των πνευμόνων, αν δεν χρησιμοποιείται κα- τάλληλη μάσκα προστασίας από σκόνη.
• Βλάβες της ακοής, αν δεν χρησιμοποιείται κατάλλη- λη προστασία ακοής.
• Κίνδυνος ατυχήματος λόγω επαφής των χεριών σε ακάλυπτη περιοχή κοπής του εργαλείου.
• Κίνδυνος τραυματισμού κατά την αλλαγή εργαλείου (κίνδυνος κοψίματος).
  • Σύνθλιψη των δαχτύλων.
  • Διακινδύνευση λόγω ανάκρουσης.
• Κλίση του αντικειμένου εργασίας λόγω ανεπαρκούς επιφάνειας στήριξης του σντικειμένου εργασίας.
• Επαφή με το κοπτικό εργαλείο.
• Εκσφενδονισμός τμημάτων ρόζων και τμημάτων του αντικειμένου εργασίας.

5. Υποδείξεις ασφαλείας

5.1 Γενικές υποδείξεις ασφαλείας για ηλεκτρικές συσκευές

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κατά τη χρήση ηλεκτρικών εργαλείων πρέπει να τη- ρείτε τα εξής βασικά μέτρα ασφαλείας, για προστασία από ηλεκτροπληξία και από κίνδυνο τραυματισμού και πυρκαγιάς.

Διαβάστε όλες αυτές τις υποδείξεις πριν χρησιμοποι- ήσετε αυτό το ηλεκτρικό εργαλείο και φυλάξτε καλά τις υποδείξεις ασφαλείας.

1. Ασφάλεια χώρου εργασίας

a) Διατηρείτε το χώρο εργασίας καθαρό και καλά φωτισμένο. Από ακαταστασία ή μη φωτισμένες περιοχές εργασίας μπορεί να προκληθούν ατυχήματα.

b) Μην εργάζεστε με το ηλεκτρικό εργαλείο σε δυνητικά εκρήξιμο περιβάλλον όπου βρίσκονται καύσιμα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργαλεία παράγουν σπινθήρες οι οποίοι μπορούν να προκαλέσουν ανάφλεξη της σκόνης ή των ατμών.

c) Κατά τη χρήση του ηλεκτρικού εργαλείου κρατάτε μακριά τα παιδιά και άλλα άτομα. Σε περίπτωση εκτροπής μπορεί να χάσετε τον έλεγχο του ηλεκτρικού εργαλείου.

1. Ασφάλεια χρήσης ηλεκτρικού ρεύματος

a) Το φις ρευματοληψίας του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην πρίζα. Δεν επιτρέπεται κανενός είδους τροποποίηση του φις. Μη χρησιμοποιείτε φις προσαρμογής με ηλεκτρικά εργαλεία που διαθέτουν προστασία μέσω γείωσης. Τα μη τροποποιημένα φις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

b) Αποφεύγετε την επαφή του σώματος με γειωμένες επιφάνειες όπως σε σωλήνες, θερμαντικά σώματα, ηλεκτρικές κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, υπάρχει αυξημένος κίνδυνος από ηλεκτροπληξία.

c) Διατηρείτε τα ηλεκτρικά εργαλεία μακριά από βροχή ή υγρασία. Η διείσδυση νερού σε ένα ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.

d) Μην κακομεταχειρίζεστε το καλώδιο σύνδεσης για να μεταφέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο ή για να αποσυνδέσετε το φις από την πρίζα. Κρατάτε το καλώδιο σύνδεσης μακριά από θερμότητα, λάδι, αιχμηρά άκρα ή κινούμενα μέρη. Τα καλώδια σύνδεσης που έχουν υποστεί ζημιά ή είναι μπερδεμένα αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

e) Όταν εργάζεστε με ένα ηλεκτρικό εργαλείο σε υπαίθριο χώρο, χρησιμοποιείτε μόνο αγωγούς επέκτασης που είναι και αυτοί κατάλληλοι για χρήση σε εξωτερικούς χώρους. Η χρήση καλωδίου επέκτασης κατάλληλου για χρήση σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

f) Αν είναι αναπόφευκτη η λειτουργία του ηλεκτρικού εργαλείου σε περιβάλλον με υγρασία, χρησιμοποιείτε ένα ρελέ προστασίας από ρεύμα διαρροής. Η χρήση ενός ρελέ προστασίας από ρεύμα διαρροής μειώνει τον κίνδυνο ηλεκτροπληξίας.

1. Ασφάλεια ατόμων

a) Πρέπει να είστε προσεκτικοί, να προσέχετε τι κάνετε και να χρησιμοποιείτε σύνεση κατά την εργασία με ένα ηλεκτρικό εργαλείο.

Μην χρησιμοποιείτε κανένα ηλεκτρικό εργα- λείο όταν είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μία στιγμή απροσεξίας κατά τη χρήση του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυ- ματισμούς.

b) Φοράτε ατομικό εξοπλισμό προστασίας και πάντα προστατευτικά γυαλιά. Η χρήση ατομικού εξοπλισμού προστασίας, όπως μάσκας κατά της σκόνης, αντιολισθητικών υποδημάτων ασφαλείας, προστατευτικού κράνους ή μέσων προστασίας ακοής, ανάλογα με το είδος και τη χρήση του ηλεκτρικού εργαλείου, μειώνει τον κίνδυνο τραυματισμών.

c) Αποφεύγετε την ακούσια θέση σε λειτουργία. Διασφαλίζετε ότι το ηλεκτρικό εργαλείο είναι απενεργοποιημένο πριν το συνδέσετε στην τροφοδοσία ρεύματος και/ή συνδέσετε την επα- ναφορτιζόμενη μπαταρία, το πάρετε στα χέρια σας ή το μεταφέρετε. Αν κατά τη μεταφορά του ηλεκτρικού εργαλείου έχετε το δάχτυλο στον δια- κόπτη ή αν συνδέσετε το εργαλείο στην τροφοδo- σία ρεύματος ενώ είναι ενεργοποιημένο, μπορεί να προκληθούν ατυχήματα.

d) Απομακρύνετε εργαλεία ρύθμισης ή κλειδιά βιδώματος πριν ενεργοποιήσετε το ηλεκτρικό εργαλείο. Ένα εργαλείο ή κλειδί το οποίο βρίσκεται σε ένα περιστρεφόμενο μέρος του ηλεκτρικού εργαλείου μπορεί να προκαλέσει τραυματισμούς.

e) Αποφεύγετε οποιαδήποτε αφύσικη στάση σώματος. Φροντίζετε για ασφαλή στήριξη στα πόδια σας και διατηρείτε πάντα την ισορροπία σας. Με αυτόν τον τρόπο μπορείτε να ελέγχετε καλύτερα το ηλεκτρικό εργαλείο σε μη αναμενόμενες καταστάσεις.

f) Φοράτε κατάλληλο ρουχισμό. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα μακριά από κινούμενα μέρη. Τα πιο άνετα ρούχα, τα κοσμήματα ή τα μακριά μαλλιά μπορεί να πιαστούν από κινούμενα μέρη.

g) Αν μπορούν να χρησιμοποιηθούν διατάξεις αναρ- ρόφησης και συλλογής σκόνης, βεβαιωθείτε ότι είναι συνδεδεμένες και ότι χρησιμοποιούνται σω- στά. Η χρήση μιας διάταξης αναρρόφησης σκόνης μπορεί να μειώσει τους κινδύνους από τη σκόνη.

h) Μην έχετε ψευδή αίσθηση της ασφάλειας και μην αψηφάτε τους κανόνες ασφαλείας για ηλεκτρικά εργαλεία, ακόμα και αν έχετε εξοικειωθεί με το ηλεκτρικό εργαλείο μετά από επανειλημμένη χρήση του. Οι απρόσεκτοι χειρισμοί μπορούν σε κλάσματα του δευτερολέπτου να επιφέρουν σοβαρούς τραυματισμούς.

1. Χρήση και μεταχείριση του ηλεκτρικού εργα- λείου

a) Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε για την εργασία σας το ηλεκτρικό εργαλείο που προορίζεται για αυτή. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεστε καλύτερα και ασφαλέστερα στην προβλεπόμενη περιοχή ισχύος.

b) Μη χρησιμοποιήσετε ποτέ ηλεκτρικό εργαλείο του οποίου ο διακόπτης παρουσιάζει βλάβη. Ένα ηλεκτρικό εργαλείο που δεν μπορεί πλέον να ενεργοποιηθεί ή να απενεργοποιηθεί, είναι επικίνδυνο και πρέπει να επισκευαστεί.

c) Αφαιρέστε το φις από την πρίζα και/ή αφαιρέστε την αφαιρούμενη επαναφορτιζόμενη μπαταρία πριν πραγματοποιήσετε ρυθμίσεις στη συσκευή, αλλάξετε ένθετο εργαλείο ή αφήσετε το ηλεκτρικό εργαλείο. Αυτό το μέτρο προφύλαξης αποτρέπει την ακούσια εκκίνηση του ηλεκτρικού εργαλείου.

d) Φυλάσσετε μακριά από παιδιά τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε. Μην αφήνετε να χρησιμοποιεί το ηλεκτρικό εργαλείο κανένα άτομο που δεν είναι εξοικειωμένο με αυτό ή δεν έχει διαβάσεις τις παρούσες οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα αν χρησιμοποιούνται από άτομα με απειρία.

e) Φροντίζετε σχολαστικά τα ηλεκτρικά εργαλεία και το εργαλείο εργασίας. Ελέγχετε ότι λειτουργούν απρόσκοπτα και δεν κολλάνε τα κινούμενα μέρη, αν υπάρχουν εξαρτήματα που έχουν σπάσει ή έχουν υποστεί ζημιά τέτοια που να επηρεάζεται η λειτουργία του ηλεκτρικού εργαλείου. Αναθέτετε πριν τη χρήση του ηλεκτρικού εργαλείου την επισκευή των εξαρτημάτων που έχουν υποστεί ζημιά. Πολλά ατυχήματα έχουν την απία τους σε κακοσυντηρημένα ηλεκτρικά εργαλεία.

f) Διατηρείτε τα κοπτικά εργαλεία αιχμηρά και κα- θαρά. Τα προσεκτικά φροντισμένα κοπτικά λεία με κοφτερές αιχμές έχουν μικρότερη τάση για σφήνωμα και είναι ευκολότερο να καθοδηγηθούν.

g) Χρησιμοποιείτε σύμφωνα με τις οδηγίες τους το ηλεκτρικό εργαλείο, τα αξεσουάρ, τα εργαλεία εργασίας κλπ. Λαμβάνετε επίσης υπόψη τις συνθήκες εργασίας και την εργασία που πρόκειται να εκτελεστεί. Η χρήση ηλεκτρικών εργαλείων για εφαρμογές άλλες από τις προβλεπόμενες μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

h) Κρατάτε τις λαβές και τις επιφάνειες κρατήμα- τος στεγνές, καθαρές και απαλλαγμένες από λάδια και γράσα.

Οι ολισθηρές λαβές και επιφάνειες κρατήματος δεν επιτρέπουν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού εργαλείου σε απρόβλεπτες καταστάσεις.

5. Σέρβις

a) Αναθέτετε την επισκευή του ηλεκτρικού εργαλείου μόνο σε πιστοποιημένο ειδικευμένο προσωπικό και μόνο με γνήσια ανταλλακτικά. Με αυτόν τον τρόπο εξασφαλίζετε ότι θα διατηρείται η ασφάλεια του ηλεκτρικού εργαλείου.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Αυτό το ηλεκτρικό εργαλείο παράγει ηλεκτρομαγνητικό πεδίο κατά τη διάρκεια της λειτουργίας του. Αυτό το πεδίο υπό ορισμένες περιστάσεις μπορεί να επηρεάσει ενεργά ή παθητικά ιατρικά εμφυτεύματα. Για να μειώσετε τον κίνδυνο σοβαρών ή θανατηφόρων τραυματισμών, συνιστούμε σε άτομα με ιατρικά εμφυτεύματα να συμβουλεύονται το γιατρό τους και τον κατασκευαστή του ιατρικού εμφυτεύματος, πριν το χειρισμό του ηλεκτρικού εργαλείου.

5.2 Ειδικές υποδείξεις ασφαλείας

- Σε περίπτωση ανάγκης απενεργοποιήστε άμεσα το μηχάνημα και αποσυνδέστε το φις από την πρίζα ρεύματος δικτύου.

• Λαμβάνετε υπόψη σας όλες αυτές τις υποδείξεις, πριν και κατά τη διάρκεια της εργασίας σας με το πριόνι.

- Μη χρησιμοποιείτε το πριόνι για την κοπή καυσόξυλων.

• Το μηχάνημα είναι ξξοπλισμένο με διακόπτη ασφαλείας έναντι επανενεργοποίησης μετά από διακοπή ρεύματος.

• Αν απαιτείται καλώδιο επέκτασης, βεβαιωθείτε ότι η διατομή του είναι επαρκής για την κατανάλωση ρεύματος του πριονιού. Ελάχιστη διατομή 1,5 mm ^2 .

- Χρησιμοποιείτε μπαλαντέζες μόνον αφού έχετε ξε- ε ρυλίξει πλήρως το καλώδιο.

- Δεν επιτρέπεται να αποσπάται η προσοχή των ατόμων που απασχολούνται στο μηχάνημα.

- Δεν επιτρέπεται σε καμία περίπτωση να ασκείτε πλευρική πίεση στις λάμες πριονιού για να τις επιβραδύνετε μετά την απενεργοποίηση του κινητήρα.

- Χρησιμοποιείτε μόνο λάμες πριονιού που είναι κοφτε- ρές και δεν παρουσιάζουν ρωγμές ή παραμόρφωση.

- Οι λάμες πριονιού που παρουσιάζουν ελαττώματα πρέπει να αντικαθίστανται άμεσα.

- Μη χρησιμοποιήσετε ποτέ λάμες πριονιού οι οποίες δεν ανταποκρίνονται στα χαρακτηριστικά που ορίζονται στις παρούσες οδηγίες χρήσης.

- Πρέπει να βεβαιώνεστε ότι λειτουργούν άψογα όλες οι διατάξεις οι οποίες καλύπτουν τη λεπίδα πριονιού.

- Οι διατάξεις ασφαλείας στο μηχάνημα δεν επιτρέπεται να αφαιρούνται ή να τίθενται σε αχρηστία.

- Οι προστατευτικές διατάξεις που έχουν υποστεί ζημιά ή βλάβη πρέπει να αντικαθίστανται άμεσα.

- Μην κόβετε αντικείμενα εργασίας που είναι πολύ μικρά για να τα κρατάτε με ασφάλεια με το χέρι.

- Μην επιβάλλετε στο μηχάνημα φορτίο τόσο μεγάλο που θα το κάνει να ακινητοποιηθεί.

• Πάντα πιέζετε το αντικείμενο εργασίας σταθερά πάνω στην πλάκα εργασίας.

• Ποτέ μην αφαιρείτε θραύσματα, πριονίδια ή σφηνωμένα τεμάχια ξύλου ενώ κινείται η λεπίδα πριονιού.

• Για τη διόρθωση προβλημάτων στο μπλοκαρισμένο εργαλείο εργασίας απενεργοποιήστε το μηχάνημα. Αφαιρέστε το φις από την πρίζα ρεύματος δικτύου. Απομακρύνετε το μπλοκάρισμα. Προσοχή! Κίνδυνος τραυματισμού από λεπίδα πριονιού! Φοράτε προστατευτικά γάντια! Εκτελέστε δοκιμαστική λειτουργία χωρίς αντικείμενο εργασίας. Προσέχετε ότι δεν υπάρχουν ασυνήθιστοι θόρυβοι ή κραδασμοί. Σε αυτή την περίπτωση, απενεργοποιήστε τη συσκευή και απευθυνθείτε στον κατασκευαστή.

- Εκτελείτε εργασίες μετασκευής, καθώς και εργασίες ρύθμισης, μέτρησης και καθαρισμού μόνο με απενεργοποιημένο τον κινητήρα. Αφαιρέστε το φις από την πρίζα ρεύματος δικτύου.

- Πριν την ενεργοποίηση ελέγξτε ότι έχουν αφαιρεθεί κλειδιά και εργαλεία ρύθμισης.

- Πριν απομακρυνθείτε από τη θέση εργασίας απενεργοποιήστε τον κινητήρα και αποσυνδέστε το φις από την πρίζα ρεύματος δικτύου.

- Οι ηλεκτρικές εγκαταστάσεις, επισκευές και εργασίες συντήρησης επιτρέπεται να εκτελούνται μόνο από ειδικούς τεχνικούς.

- Όλες οι διατάξεις προστασίας και ασφαλείας πρέπει να εγκαθίστανται πάλι άμεσα μετά την ολοκλήρωση της επισκευής ή συντήρησης.

- Πρέπει να τηρούνται οι υποδείξεις ασφαλείας, εργασίας και συντήρησης που έχει καθορίσει ο κατασκευαστής, καθώς και οι διαστάσεις που αναφέρονται στα Τεχνικά δεδομένα.

- Πρέπει να τηρούνται οι εφαρμόσιμες διατάξεις πρόληψης ατυχημάτων, καθώς και οι λοιποί, γενικά αναγνωρισμένοι τεχνικοί κανόνες ασφαλείας.

- Το πριόνι προορίζεται μόνο για εγκατάσταση σε εσωτερικούς χώρους.

• Τα αντικείμενα εργασίας που είναι μικρότερα από το προστατευτικό λεπίδας πριονιού μπορούν να γίνουν αιτία για τραυματισμούς στα χέρια και στα δάχτυλα. Χρησιμοποιήστε κατάλληλο βοήθημα!

- Αποφεύγετε άβολες θέσεις των χεριών κατά την καθοδήγηση του αντικειμένου εργασίας και θέσεις στις οποίες τυχόν γλίστρημα του χεριού θα το έφερνε απευθείας στη λεπίδα πριονιού.

- Πάντα εισάγετε τη λεπίδα πριονιού με τρόπο ώστε τα δόντια να δείχνουν προς τα κάτω δηλαδή προς το τραπέζι πριονιού.

- Ρυθμίζετε πάντα τη σωστή τάνυση της λεπίδας πριονιού για να αποφύγετε τη θραύση των λαμών.

- Προχωράτε ιδιαίτερα προσεκτικά κατά την κοπή υλικού με ακανόνιστο προφίλ κοπής.

- Κατά την απόσυρση του αντικειμένου εργασίας μπορεί να μαγκώσουν δόντια στο άνοιγμα της τομής, ιδιαιτέρως αν το άνοιγμα φράζεται από πριονίδι. Σε αυτή την περίπτωση πρέπει να απενεργοποιήσετε το πριόνι, να αποσυνδέσετε το φις από την πρίζα ρεύματος δικτύου, να ανοίξετε με μια σφήνα το άνοιγμα της τομής και να αφαιρέσετε το αντικείμενο εργασίας.

- Ποτέ μη φεύγετε από το χώρο εργασίας χωρίς να έχετε πρώτα απενεργοποιήσει το πριόνι. Περιμένετε έως ότου ακινητοποιηθεί πλήρως το πριόνι.

- Μην τοποθετείτε, κολλάτε ή κατασκευάζετε οποιαδήποτε εξαρτήματα στο τραπέζι εργασίας κατά τη λειτουργία του πριονιού.

- Ενεργοποιείτε το πριόνι μόνο μετά την απαλλαγή του τραπεζιού εργασίας από υπόλοιπα υλικών και εργαλεία. Αφήστε πάνω στο τραπέζι εργασίας μόνο το αντικείμενο εργασίας και τυχόν βοηθήματα εργασίας (σφήνες).

• Φοράτε πάντα προστατευτικά γυαλιά.

- Κρατάτε τα δάχτυλα σε ασφαλή απόσταση από τη λεπίδα πριονιού.

- Καθοδηγείτε το αντικείμενο εργασίας με ασφάλεια και σταθερότητα και μην το αφήνετε ποτέ χαλαρό.

- Ποτέ μη φεύγετε από το χώρο εργασίας χωρίς προ- ηγουμένως να έχετε απενεργοποιήσει το πριόνι.

- Μην αφήσετε την εξοικείωσή σας με το πριόνι να σας παρασύρει σε απροσεξία. Από απροσεξία μπορούν σε κλάσματα του δευτερολέπτου να προκύψουν βαρείς τραυματισμοί.

Φυλάξτε προσεκτικά τις υποδείξεις ασφαλείας.

6. Τεχνικά χαρακτηριστικά

Τάση δικτύου ρεύματος 220-240 V\~/50 Hz

Κατανάλωση ισχύος	80 W (S1*)120 W (S6 30%**)
Αριθμός διαδρομών 500-1700 min	-1
Διαδρομή κίνησης 12 mm
Επιφάνεια στήριξης	630 x 295 mm
Στρεφόμενο τραπέζι	0° έως 45° προς τα αριστερά
Μέγεθος τραπεζιού	415 x 255 mm
Μήκος λεπίδας πριονιού, περ.	134 mm
Προεξοχή	406 mm
Ύψος κοπής, μέγ. στις 0°	50 mm
Ύψος κοπής, μέγ. στις 45°	22 mm
Βάρος	12,0 kg

Με την επιφύλαξη τεχνικών τροποποιήσεων!

*Τρόπος λειτουργίας S1:

Συνεχής λειτουργία με σταθερή καταπόνηση

**Τρόπος λειτουργίας S6 30%:

Συνεχής λειτουργία με διαλείπον περιοδικό φορτίο (διάρκεια λειτουργίας 10 λεπτά). Για να μην θερμανθεί ανεπίτρεπτα ο κινητήρας, επιτρέπεται για 30% της διάρκειας λειτουργίας να λειτουργεί με την καθορισμένη ονομαστική ισχύ και κατόπιν πρέπει για 70% της διάρκειας λειτουργίας να συνεχίσει να λειτουργεί χωρίς φορτίο.

Τιμές εκπομπών θορύβου

Θόρυβος

Οι τιμές θορύβου μετρήθηκαν βάσει του προτύπου EN 61029.

Φοράτε προστασία ακοής.

Η επίδραση του θορύβου ενδέχεται να προκαλέσει απώλεια ακοής.

Στάθμη ηχητικής πίεσης L_pA	66,9 dB
Αβεβαιότητα K_pA	3 dB
Στάθμη ηχητικής ισχύος L_WA	79,9 dB
Αβεβαιότητα K_WA	3 dB

Τιμή εκπομπής κραδασμών

• Η αναφερόμενη τιμή ταλάντωσης έχει μετρηθεί σύμφωνα με μια πρότυπη διαδικασία ελέγχου και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός ηλεκτρικού εργαλείου με ένα άλλο.
- Η αναφερόμενη τιμή εκπομπής κραδασμών μπορεί να χρησιμοποιηθεί και για μια πρώτη αξιολόγηση της καταπόνησης (λόγω κραδασμών).
- Κατά τη χρήση του ηλεκτρικού εργαλείου στην πράξη, η τιμή ταλαντώσεων μπορεί να διαφέρει από την αναφερόμενη τιμή, ανάλογα με τον τρόπο χρήσης του ηλεκτρικού εργαλείου.

Μια προειδοποιητική υπόδειξη:

- Είναι απαραίτητο να λαμβάνονται μέτρα ασφαλείας για την προστασία του χειριστή τα οποία στηρίζονται σε μια εκτίμηση της καταπόνησης λόγω κραδασμών κατά τη διάρκεια των πραγματικών συνθηκών χρήσης (πρέπει στην εκτίμηση να λαμβάνονται υπόψη όλα τα μέρη του κύκλου λειτουργίας, για παράδειγμα, τα χρονικά διαστήματα κατά τα οποία το ηλεκτρικό εργαλείο είναι απενεργοποιημένο, και αυτά κατά τα οποία είναι μεν ενεργοποιημένο αλλά λειτουργεί χωρίς φορτίο).

Οι αναφερόμενες τιμές είναι τιμές εκπομπής και επο- μένως δεν αντιπροσωπεύουν απαραίτητα ασφαλείς τιμές για χώρους εργασίας. Παρόλο που υπάρχει μια συσχέτιση ανάμεσα στα επίπεδα εκπομπής και στα επίπεδα επιπτώσεων στο περιβάλλον, δεν μπορεί από αυτά να προσδιοριστεί με αξιοπιστία αν χρειάζο- νται πρόσθετα μέτρα προφύλαξης ή όχι.

Παράγοντες οι οποίοι μπορούν να επηρεάσουν το τρέ- χον επίπεδο περιβαλλοντικών επιπτώσεων στο χώρο εργασίας περιλαμβάνουν τη διάρκεια των δράσεων, τις ιδιαιτερότητες του χώρου εργασίας, άλλες πηγές θορύβου κλπ., π.χ. τον αριθμό τον μηχανημάτων και των άλλων γειτονικών διαδικασιών.

Οι έγκυρες τιμές για τους χώρους εργασίας μπορεί επίσης να διαφέρουν από χώρα σε χώρα. Ωστόσο αυτές οι πληροφορίες θα πρέπει να επιτρέπουν στο χρήστη να πραγματοποιήσει μια καλύτερη αξιολόγηση κινδύνου και επικινδυνότητας.

Περιορίζετε στο ελάχιστο την παραγωγή θορύ- βου!

• Χρησιμοποιείτε μόνο συσκευές που είναι σε άψογη κατάσταση.

• Συντηρείτε και καθαρίζετε τακτικά τη συσκευή.

• Προσαρμόζετε τον τρόπο εργασίας σας στη συσκευή.
  • Μην υπερφορτώνετε τη συσκευή.
  • Αν χρειάζεται δώστε τη συσκευή για έλεγχο.

• Απενεργοποιείτε τη συσκευή όταν δεν χρησιμοποιείται.

Κατάλληλες λάμες πριονιού

Μπορούν να χρησιμοποιηθούν όλες οι λάμες πριονιού του εμπορίου με ελάχιστο μήκος 127 mm με και χωρίς πείρο.

7. Πριν από τη θέση σε λειτουργία

7.1 Αποσυσκευασία

• Ανοίξτε τη συσκευασία και αφαιρέστε προσεκτικά τη συσκευή.
• Απομακρύνετε το υλικό συσκευασίας καθώς και τα ασφαλιστικά συσκευασίας και μεταφοράς (εφόσον υπάρχουν).
• Ελέγξτε εάν είναι πλήρες το παραδοτέο υλικό.
• Ελέγξτε τη συσκευή και τα αξεσουάρ για τυχόν ζημιές κατά τη μεταφορά.
  • Φυλάξτε τη συσκευασία κατά το δυνατό μέχρι τη λήξη της εγγύησης.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η συσκευή και τα υλικά συσκευασίας δεν είναι παιδικά παιχνίδια! Τα παιδιά δεν επιτρέπεται να παίζουν με πλαστικές σακούλες, μεμβράνες και μικρά εξαρτήματα! Υπάρχει κίνδυνος κατάποσης και ασφυξίας!

7.2 Γενικές συστάσεις

• Πριν τη θέση σε λειπουργία πρέπτει να έχουν εγκατασταθεί κανονικά όλα τα καλύμματα και οι διατάξεις ασφαλείας.
- Η λεπίδα πριονιού πρέπει να μπορεί να κινείται ελεύθερα.
- Αν επεξεργάζεστε ξύλο που έχει ήδη χρησιμοποιη- θεί, προσέχετε για ξένα σώματα όπως π.χ. καρφιά ή βίδες κλπ.
• Πριν πατήσετε το διακόπτη ενεργοποίησης/ απενεργοποίησης, βεβαιωθείτε ότι η λεπίδα πριονιού έχει εγκατασταθεί σωστά και τα κινητά μέρη μπορούν να κινούνται εύκολα.
- Βεβαιωθείτε πριν από τη σύνδεση του μηχανήμα- τος, ότι τα στοιχεία στην πινακίδα τύπου συμφω- νούν με τα στοιχεία του δικτύου τροφοδοσίας.

- Συνδέετε το μηχάνημα μόνο σε μια εγκατεστημένη σύμφωνα με τους κανονισμούς πρίζα με προστατευτική επαφή -πρίζα σούκο- η οποία προστατεύεται με ασφάλεια τουλάχιστον 10 Α.

7.3 Εγκατάσταση της επιτραπέζιας σέγας πάνω σε πάγκο εργασίας

Για την εγκατάσταση χρειάζεστε:

• Βίδα εξαγωνικής κεφαλής Μ8 (4 τεμ.)
• Εξαγωνικό παξιμάδι M8 (4 τεμ.)
• Ροδέλα στήριξης ∅ 8,4 mm (8 τεμ.)

(δεν περιλαμβάνεται στο παραδοτέο υλικό)

Το μήκος των βιδών που πρέπει να χρησιμοποιηθούν διαφέρει ανάλογα με το πάχος της πλάκας του τραπεζιού.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού! Πριν από κάθε εργασία εγκα- τάστασης στην επιτραπέζια σέγα αποσυνδέετε το φις από την πρίζα ρεύματος δικτύου.

1. Εγκαταστήστε την επιτραπέζια σέγα πάνω σε ένα πάγκο εργασίας από συμπαγές ξύλο. Με αυτό τον τρόπο μπορεί να αποφευχθεί η έντονη δημιουργία θορύβου λόγω κραδασμών.
2. Σημαδέψτε τις οπές διάτρησης. (βλ. εικ. 5.2).
3. Διανοίξτε με τρυπάνι 4 οπές (διαμέτρου 8 mm) στο τραπέζι εργασίας.
4. Βιδώστε την επιτραπέζια σέγα με το τραπέζι εργασίας χρησιμοποιώντας τη βίδα εξαγωνικής κεφαλής (Ε) στα σημεία εγκατάστασης (εικ. 3 θέση 19) με την εξής σειρά (εικ. 5.1):

D Εξαγωνικό παξιμάδι
C Ροδέλα στήριξης
Α Επιτραπέζια σέγα
Β Τραπέζι εργασίας
C Ροδέλα στήριξης
Ε Βίδα εξαγωνικής κεφαλής

1. Σφίξτε καλά τα εξαγωνικά παξιμάδια (D).

8. Τοποθέτηση

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Κίνδυνος τραυματισμού! Πριν από κάθε εργασία εγκα- τάστασης στην επιτραπέζια σέγα αποσυνδέετε το φις από την πρίζα ρεύματος δικτύου.

8.1 Εγκατάσταση του προστατευτικού λεπίδας πριονιού (5) και του συγκρατητή (23) (Εικ. 6, 7) ΥΠΟΔΕΙΞΗ:

Πριν την εγκατάσταση του συγκρατητή (23) πρέπει να αφαιρεθεί η εργοστασιακά εγκατεστημένη λεπίδα πριονιού (21) (βλ. 8.2).

• Αφαιρέστε τη λεπίδα πριονιού (21), όπως περιγράφεται στο σημείο 8.2.
• Αφαιρέστε τον συγκρατητή (23) από το προστατευτικό λεπίδας πριονιού (5): Ξεβιδώστε τελείως τη βίδα (24) με τη βοήθεια ενός σταυροκατσάβιδου (δεν περιλαμβάνεται στο παραδοτέο υλικό) (βλ. εικ. 6).
• Εισάγετε το υποστήριγμα (4) στο άνοιγμα (βλ. εικ. 7).
• Στερεώστε το υποστήριγμα (4) με τη βίδα ραβδωτής κεφαλής (3).
• Εγκαταστήστε τον συγκρατητή (23) στο προστατευ- τικό λεπίδας πριονιού (5). Εισάγετε τη βίδα (24) στο υποστήριγμα (4). Σφίξτε τη βίδα (24) με τη βοήθεια ενός σταυροκατσάβιδου (δεν περιλαμβάνεται στο παραδοτέο υλικό).
• Εισάγετε πάλι τη λεπίδα πριονιού (21), όπως περιγράφεται στο σημείο 8.2.
• Προσέχετε ώστε ο συγκρατητής (23) να μην έρχεται σε επαφή με τη λεπίδα πριονιού (21).

8.1.1 Ρύθμιση του συγκρατητή ΥΠΟΔΕΙΞΗ:

Ο συγκρατητής (23) πρέπει πάντα να προσαρμόζεται σύμφωνα με το ύψος του αντικειμένου εργασίας. Ωστόσο, τότε το αντικείμενο εργασίας δεν πρέπει να είναι συσφιγμένο, αλλά να παραμείνει ελεύθερα κινούμενο. Ο συγκρατητής (23) χρησιμεύει ως ασφάλεια ώστε το αντικείμενο εργασίας να μην μπορεί να εκτιναχτεί προς τα πάνω καταστρέφοντας έτσι τη λεπίδα πριονιού (21).

1. Για τη ρύθμιση του συγκρατητή (23) ξεβιδώστε τη βίδα ραβδωτής κεφαλής (3).
2. Ρυθμίστε τον συγκρατητή (23) σύμφωνα με το ύψος του αντικειμένου εργασίας.
3. Σφίξτε πάλι τη βίδα ραβδωτής κεφαλής (3).

8.2 Εγκατάσταση / Αλλαγή της λεπίδας πριονιού (Εικ. 1, 7-11)

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για να αποφεύγετε τραυματισμούς από αθέλητη εκκίνηση: Πριν την αφαίρεση ή την αντικατάσταση της λεπίδας πριονιού πιέζετε πάντα το πλήκτρο "0" και αποσυνδέετε το φις από την πρίζα ρεύματος δικτύου.

8.2.1 Αφαίρεση / τοποθέτηση του ενθέτου βάσης

• Λασκάρετε τη βίδα ραβδωτής κεφαλής (3).
- Θέστε το προστατευτικό λεπίδας πριονιού (5) τελείως προς τα πάνω.
• Πιάστε κάτω από το τραπέζι πριονιού (6) και πιέστε το ένθετο βάσης (25) προς τα πάνω.
• Τώρα μπορεί να αφαιρεθεί το ένθετο βάσης (25).

Κατά την εισαγωγή του ενθέτου βάσης (25) προσέξτε τη θέση της εντομής κοπής με πριόνι. Το ένθετο βάσης (25) πρέπει να εισαχθεί όπως δείχνει η εικ. 8. Διαφορετικά το μηχάνημα μπορεί να υποστεί ζημιά κατά τις λοξές κοπές.

8.2.2 Αφαίρεση της λεπίδας πριονιού χωρίς πείρους (προαιρ.)

• Για την αφαίρεση της λεπίδας πριονιού (21) αφαιρέστε το ένθετο βάσης (25) προς τα πάνω. (βλ. 8.2.1)
• Λασκάρετε πρώτα την τάνυση γυρίζοντας τον μοχλό τάνυσης (11) προς τα πάνω. Περιστρέφοντας τον μοχλό σύσφιξης (11) αριστερόστροφα η σύσφιξη μπορεί να μειωθεί περισσότερο αν χρειάζεται.
- Πιέστε ελαφρά προς τα κάτω τον βραχίονα (12) (βλ. εικ. 9).
- Κατόπιν λασκάρετε την πάνω βίδα σύσφιξης λεπίδας πριονιού (27).
- Τώρα κρατήστε σταθερά τη λεπίδα πριονιού, για να μην πέσει στο εσωτερικό της συσκευής.
- Λασκάρετε την κάτω βίδα σύσφιξης λεπίδας πριονιού (28) με το κλειδί Άλεν (22).
• Αφαιρέστε τη λεπίδα πριονιού προς τα πάνω.

8.2.3 Τοποθέτηση της λεπίδας πριονιού χωρίς πεί- ρους (προαιρ.)

Τα δόντια της λεπίδας πριονιού πρέπει πάντα να δεί- χνουν προς τα κάτω.

• Στερεώστε τη λεπίδα δισκοπρίονου (21) πρώτα στο κάτω στήριγμα λεπίδας πριονιού (29). Για τη στερέωση της λεπίδας δισκοπρίονου (21) σφίξτε την κάτω βίδα σύσφιξης λεπίδας πριονιού (28) με το κλειδί Άλεν (22).
  • Πιέστε ελαφρά προς τα κάτω τον βραχίονα (12). Στερεώστε το άλλο άκρο της λεπίδας πριονιού (21) στο πάνω στήριγμα λεπίδας πριονιού (26) (βλ. εικ. 9).
• Στερεώστε τη λεπίδα πριονιού (21) με την πάνω βίδα σύσφιξης λεπίδας πριονιού (27) (βλ. εικ. 10).
• Τεντώστε τη λεπίδα πριονιού (21) με το μοχλό τάνυσης (11), πιέζοντάς τον πάλι προς τα κάτω. Ελέγξτε την τάνυση της λεπίδας πριονιού (21).

Σε περίπτωση που η τάνυση είναι πολύ μικρή μπο- ρείτε να αυξήσετε την τάνυση περιστρέφοντας δε- ξιόστροφα. Προηγουμένως αφαιρέστε και πάλι την τάνυση από το μοχλό τάνυσης (11).

- Εισάγετε πάλι το ένθετο βάσης (25). (βλ. 8.2.1)

8.2.4 Αφαίρεση της λεπίδας πριονιού με πείρους

• Για την αφαίρεση της λεπίδας πριονιού (21) αφαιρέστε το ένθετο βάσης (25) προς τα πάνω. (βλ. 8.2.1)
• Λασκάρετε πρώτα την τάνυση γυρίζοντας τον μοχλό τάνυσης (11) προς τα πάνω. Αν χρειάζεται μειώστε περαιτέρω την τάνυση περιστρέφοντας αριστερόστροφα.
- Κρατήστε σταθερά τη λεπίδα πριονιού πιέστε τον βραχίονα (12) ελαφρά προς τα κάτω (βλ. εικ. 9).
- Αφαιρέστε τη λεπίδα πριονιού από το πάνω και κάτω στήριγμα λεπίδας πριονιού (26/29).

8.2.5 Τοποθέτηση της λεπίδας πριονιού με πείρους

Τα δόντια της λεπίδας πριονιού πρέπει πάντα να δεί- χνουν προς τα κάτω.

• Περάστε το ένα άκρο της λεπίδας πριονιού (21) μέσα από την οπή στο τραπέζι. Περάστε τους πείρους της λεπίδας πριονιού (21) στις αντίστοιχες εγκοπτές του πάνω και του κάτω στηρίγματος λεπίδας πριονιού (26/29).
• Εισάγετε πρώτα τη λεπίδα πριονιού (21) στο κάτω στήριγμα λεπίδας πριονιού (29).
  • Πιέστε ελαφρά προς τα κάτω τον βραχίονα (12) (βλ. εικ. 9). Εισάγετε τη λεπίδα πριονιού (21) στο πάνω στήριγμα λεπίδας πριονιού (26).
• Ελέγξτε τη θέση των πείρων λεπίδας πριονιού στα στηρίγματα λεπίδας πριονιού (26/29).
• Τεντώστε τη λεπίδα πριονιού (21) με το μοχλό τάνυσης (11), πιέζοντάς τον πάλι προς τα κάτω. Ελέγξτε την τάνυση της λεπίδας πριονιού (21). Σε περίπτωση που η τάνυση είναι πολύ μικρή μπορείτε να αυξήσετε την τάνυση περιοτρέφοντας δεξιόστροφα. Προηγουμένως αφαιρέστε και πάλι την τάνυση από το μοχλό τάνυσης (11).
• Εισάγετε πάλι το ένθετο βάσης (25). (βλ. 8.2.1)

ΥΠΟΔΕΙΞΗ

Στην αριστερή πλευρά βρίσκεται ένα κουτί φύλαξης (9), στο οποίο μπορείτε να φυλάσσετε τις ανταλλακτικές λάμες πριονιού και το κλειδί Άλεν.

8.3 Έλεγχος της τάνυσης της λεπίδας πριονιού ⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ελέγχετε την τάνυση της λεπίδας τακτικά και μετά την εισαγωγή μιας λεπίδας πριονιού. Μετά την εγκατάσταση της λεπίδας πριονιού, τεντώστε τη λεπίδα πιέζοντας προς τα κάτω τον μοχλό τάνυσης (11).

Αν η τάνυση της λεπίδας είναι πολύ χαμηλή ή πολύ υψηλή, προχωρήστε ως εξής:

• Γυρίστε τον μοχλό σύσφιξης (11) προς τα πάνω.
• Περιστρέψτε τον μοχλό σύσφιξης (11) δεξιόστροφα για να αυξήσετε την τάνυση και αριστερόστροφα για να την μειώσετε.
• Πιέστε τον μοχλό σύσφιξης (11) πάλι προς τα κάτω, για να σταθεροποιήσετε αυτή τη ρύθμιση.

Όταν είναι σωστή η τάνυση, η λεπίδα πριονιού θα πρέπει να παράγει έναν υψηλής συχνότητας ήχο αν την "χτυπήσετε", όπως μια χορδή.

8.4 Μικρορρύθμιση της κλίμακας γωνίας (Εικ. 12, 12.1)

ΠΡΟΣΟΧΗ

Ελέγχετε τη ρύθμιση της κλίμακας γωνίας πριν εργαστείτε με τη συσκευή.

1. Ξεβιδώστε το παξιμάδι ασφάλισης της βίδας προσαρμογής (35) με τη βοήθεια ενός γερμανικού κλειδιού αρ. 8 (δεν περιλαμβάνεται στο παραδοτέο υλικό).
2. Για τη ρύθμιση του τραπεζιού πριονιού χρησιμο- ποιήστε μια γωνιά 90° (30) (δεν περιλαμβάνεται στο παραδοτέο υλικό). Τοποθετήστε την σε επα- φή με το τραπέζι πριονιού και τη λεπίδα πριονιού (εικ. 12).
3. Ξεβιδώστε το ραβδωτό παξιμάδι (14). Ρυθμίστε τη βίδα προσαρμογής (35) τόσο, μέχρι η γωνία ανάμεσα στη λεπίδα πριονιού (21) και στο τραπέζι πριονιού (6) να ανέρχεται στις 90°.
4. Συσφίξτε ξανά το ραβδωτό παξιμάδι (14) και το παξιμάδι ασφάλισης της βίδας προσαρμογής (35).
5. Λασκάρετε τη βίδα (31) και περιστρέψτε τον δείκτη (32) στην ένδειξη 0°.
6. Διενεργήστε μια δοκιμαστική κοπή. Ελέγξτε τη γωνία στο αντικείμενο εργασίας με ένα μοιρογνωμόνιο. Αν χρειάζεται προσαρμόστε τον δείκτη (32).

8.5 Εγκατάσταση της διάταξης εξαγωγής (Εικ. 8)

1. Βεβαιωθείτε ότι το προστατευτικό λεπίδας πριονιού (5) είναι γυρισμένο προς τα κάτω.
2. Βιδώστε τη διάταξη εξαγωγής (1) περιστρέφοντάς τη δεξιόστροφα πάνω στο στήριγμα (2), όπως δείχνει η εικ. 8.

8.6 Σύστημα αναρρόφησης πριονιδιών (Εικ. 13) ΠΡΟΣΟΧΗ:

Χρησιμοποιείτε το προϊόν μόνο με κατάλληλο σύστημα αναρρόφησης ροκανιδιών. Μη χρησιμοποιείτε οικιακή ηλεκτρική σκούπα.

Συνδέστε ένα κατάλληλο σύστημα αναρρόφησης πριονιδιών (δεν περιλαμβάνεται στο παραδοτέο υλικό) στη σύνδεση αναρρόφησης (15) (βλ. εικ. 13, ενδεικτική εικόνα).

ΠΡΟΣΟΧΗ:

Ελέγχετε και καθαρίζετε τακτικά τα κανάλια αναρρόφησης.

9. Χειρισμός

⚠️ Προσοχή!

Πριν από τη θέση σε λειτουργία, συναρμολογήστε οπωσδήποτε πλήρως το προϊόν!

9.1 Γενικές συστάσεις

• Το πριόνι δεν κόβει ξύλο αυτόνομα. Ο χρήστης κάνει εφικτή την κοπή καθοδηγώντας το ξύλο προς την κινούμενη λεπίδα πριονιού.
• Τα δόντια κόβουν το ξύλο μόνο κατά τη διαδρομή κίνησης προς τα κάτω.
• Το ξύλο πρέπει να καθοδηγείται αργά προς τη λεπίδα πριονιού, επειδή τα δόντια της λεπίδας πριονιού είναι πολύ μικρά.
- Κάθε άτομο που θέλει να χρησιμοποιεί το πριόνι χρειάζεται μια ορισμένη περίοδο εκμάθησης. Στη διάρκεια αυτής της περιόδου σίγουρα θα σπάσουν μερικές λάμες.
- Κατά την κοπή ξύλων σχετικά μεγάλου πάχους πρέπει να προσέχετε ιδιαίτερα να μη λυγίζει και να μη στρίβει η λεπίδα πριονιού.
- Με προσεκτικό τρόπο εργασίας αυξάνεται η διάρκεια ζωής της λεπίδας πριονιού.

9.2 Ασφάλεια τύπου micro (7)

Η ασφάλεια τύπου micro (7) έχει τοποθετηθεί από το εργοστάσιο και δεν χρειάζεται να την εγκαταστήσετε εσείς. Σε περίπτωση βλάβης της ασφάλειας τύπου micro (7) ενεργήστε όπως περιγράφεται στο σημείο 12.2.4.

9.3 Διακόπτης ενεργοποίησης/ απενεργοποίησης (16)

• Ενεργοποίηση: Πατήστε το πλήκτρο "I".
• Απενεργοποίηση: Πατήστε το πλήκτρο "0".

ΠΡΟΣΟΧΗ

Το μηχάνημα είναι έξοπλισμένο με διακόπτη ασφαλείας έναντι επανενεργοποίησης μετά από διακοπή ρεύματος.

Αν η επιτραπέζια σέγα είναι ενεργοποιημένη και διακοπεί η παροχή ρεύματος στο δίκτυο, η επιτραπέζια σέγα παραμένει απενεργοποιημένη, ακόμα και αν αποκατασταθεί η παροχή ρεύματος. Για ενεργοποίηση πατήστε πάλι το πλήκτρο "I".

9.4 Λειτουργία της λάμπας εργασίας (Εικ. 4)

Πατήστε τον διακόπτη ενεργοποίησης/ απενεργοποίησης (20) για να ενεργοποιήσετε και απενεργοποιήσετε τη λάμπα εργασίας (19).

9.5 Ρυθμιστής αριθμού διαδρομών (Εικ. 2)

Με το ρυθμιστή αριθμού διαδρομών (17) μπορείτε να ρυθμίσετε τον αριθμό διαδρομών ανάλογα με το υλικό που θέλετε να κόψετε. Για μαλακά υλικά συνιστούμε υψηλό αριθμό διαδρομών και για σκληρά υλικά χαμηλό αριθμό διαδρομών. Περιστρέφοντας δεξιόστροφα τον ρυθμιστή αριθμού διαδρομών (17), αυξάνετε τον αριθμό διαδρομών. Περιστρέφοντας αριστερόστροφα μειώνετε τον αριθμό διαδρομών.

9.6 Εκτέλεση εσωτερικών τομών

Με αυτή την επιτραπέζια σέγα είναι εφικτή η εκτέλεση εσωτερικών τομών σε αντικείμενα εργασίας, χωρίς να υποστεί ζημιά η εξωτερική πλευρά ή η περιφέρεια του αντικειμένου εργασίας.

1. Απομακρύνετε τη λεπίδα πριονιού (21), όπως πε- ριγράφεται στο σημείο 8.2.
2. Διανοίξτε με τρυπάνι μία οπή στο αντικείμενο εργασίας.
3. Τοποθετήστε το αντικείμενο εργασίας με την οπή διάτρησης πάνω από το άνοιγμα του ενθέτου βάσης (25) πάνω στο τραπέζι πριονιού (6).
4. Εγκαταστήστε τη λεπίδα πριονιού (21) (όπως πε- ριγράφεται στο τμήμα 8.2) μέσα από την οπή στο αντικείμενο εργασίας και ρυθμίστε τη σύσφιξη της λεπίδας.
5. Μετά το τέλος της εσωτερικής τομής αφαιρέστε τη λεπίδα πριονιού (21) από τα στηρίγματα της λεπίδας (όπως περιγράφεται στο 8.2).
6. Πάρτε το αντικείμενο εργασίας από το τραπέζι.

9.7 Εκτέλεση λοξών κοπών (Εικ. 14) ⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Προσέχετε ιδιαίτερα κατά την εκτέλεση λοξών κοπών. Με την κλίση του τραπεζιού πριονιού ευνοείται η ολίσθηση. Υπάρχει κίνδυνος τραμματισμού.

1. Για την εκτέλεση λοξών κοπών προσαρμόστε αντίστοιχα την απόσταση του εγκατεστημένου στον συγκρατητή (23) προστατευτικού λεπίδας πριονιού (5) σε σχέση με το τραπτέζι εργασίας.
2. Στρίψτε το τραπέζι λασκάροντας το ραβδωτό παξιμάδι (14) και δίνοντας στο τραπέζι πριονιού (6) κλίση ως την επιθυμητή θέση.
3. Σφίξτε το ραβδωτό παξιμάδι (14).

10. Ηλεκτρική σύνδεση

Ο εγκατεστημένος ηλεκτροκινητήρας έχει συνδε- θεί ώστε να είναι έτοιμος για λειτουργία. Η σύν- δεση συμμορφώνεται με τις ισχύουσες διατάξεις VDE και DIN.

Η σύνδεση στο ηλεκτρικό δίκτυο πλευράς πελά- τη καθώς και το καλώδιο επέκτασης που χρησιμο- ποιείται πρέπει να συμμορφώνονται με αυτές τις προδιαγραφές.

Βλάβη στο καλώδιο ηλεκτρικής σύνδεσης

Στα καλώδια ηλεκτρικής σύνδεσης συχνά προκύπτουν ζημιές στη μόνωση.

Οι σχετικές αιτίες μπορεί να είναι:

• σημεία πίεσης, όταν καλώδια σύνδεσης διέρχονται από διάκενα παραθύρων ή πόρτας
• σημεία τσακίσματος λόγω ακατάλληλης στερέωσης ή διέλευσης του καλωδίου σύνδεσης
  • σημεία κοπής από πάτημα του καλωδίου σύνδεσης
• ζημιές στη μόνωση λόγω τραβήγματος από την πρίζα του τοίχου.

• ρωγμές λόγω γήρανσης της μόνωσης. καλώδια ηλεκτρικής σύνδεσης με τέτοιες ζημιές δεν επιτρέπεται να χρησιμοποιηθούν και αποτελούν κίν- δυνο για τη ζωή, λόγω των ζημιών στη μόνωση.

Ελέγχετε τακτικά τα καλώδια ηλεκτρικής σύνδεσης για τυχόν ζημιές. Προσέχετε ώστε κατά τον έλεγχο το καλώδιο σύνδεσης να μην είναι συνδεδεμένο στο δίκτυο ρεύματος.

Τα καλώδια ηλεκτρικής σύνδεσης πρέπει να συμμορφώνονται με τις ισχύουσες διατάξεις VDE και DIN. Χρησιμοποιείτε μόνο καλώδια σύνδεσης με χαρακτη- ρισμό Η 05 VV-F.

Είναι υποχρεωτικό να είναι τυπωμένη η ονομασία τύ- που πάνω στο καλώδιο σύνδεσης.

Μοτέρ εναλλασσόμενου ρεύματος

Η τάση δικτύου ρεύματος πρέπει να είναι 220-240 V\~. Τα καλώδια επέκτασης μήκους έως 25 m πρέπει να έχουν διατομή 1,5 τετραγωνικού χιλιοστού.

Συνδέσεις και επισκευές του ηλεκτρικού εξοπλισμού επιτρέπεται να γίνονται μόνο από ειδικευμένο ηλεκτρολόγο.

Σε περίπτωση ερωτήσεων, αναφέρετε τα εξής στοιχεία:

• Τύπος ρεύματος του κινητήρα
• Δεδομένα της πινακίδας τύπου της μηχανής

Τύπος σύνδεσης Υ

Αν υποστεί ζημιά ο αγωγός ρεύματος δικτύου, το καλώδιο, αυτού του προϊόντος, το καλώδιο πρέπει να αντικατασταθεί από τον κατασκευαστή ή από κέντρο εξυπηρέτησης πελατών του ή κάποιο πρόσωπο παρόμοιας κατάρτισης, ώστε να αποφευχθούν κίνδυνοι.

11. Μεταφορά

- Μεταφέρετε το ηλεκτρικό εργαλείο ανυψώνοντάς το από τις προβλεπόμενες για τον σκοπό αυτόν εγκοπές στον σκελετό και στο κάλυμμα κινητήρα.

- Ποτέ μη χρησιμοποιήσετε τις προστατευτικές δια- τάξεις για χειρισμό ή μεταφορά του μηχανήματος.

- Προσέχετε κατά τη διάρκεια της μεταφοράς ώστε το ελεύθερο μέρος της λεπίδας πριονιού να είναι καλυμμένο, παραδείγματος χάριν από την προστατευτική διάταξη.

12. Καθαρισμός, συντήρηση και πα- ραγγελία ανταλλακτικών

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Πάντα απενεργοποιείτε το πριόνι και αποσυνδέετε το φις από την πρίζα ρεύματος δικτύου πριν από όλες τις εργασίες συντήρησης και καθαρισμού.

12.1 Καθαρισμός

Διατηρείτε τις προστατευτικές διατάξεις, τις σχισμές αερισμού και το περίβλημα κινητήρα όσο το δυνατόν καθαρά από σκόνη και ακαθαρσίες. Συνιστούμε να καθαρίζετε τη συσκευή άμεσα μετά από κάθε χρήση.

12.1.1 Εξωτερικός καθαρισμός

• Καθαρίζετε τη συσκευή τακτικά με ένα ελαφρά υγρό πανί και λίγο μαλακό σαπούνι.
• Μη χρησιμοποιήσετε καθαριστικά ή διαλυτικά. Αυτά θα μπορούσαν να προσβάλουν τα πλαστικά μέρη της συσκευής.
• Προσέχετε να μην εισχωρήσει νερό στο εσωτερικό της συσκευής.

12.1.2 Εσωτερικός καθαρισμός (Εικ. 15)

1. Ανοίξτε το κουτί φύλαξης (9).
2. Αφαιρέστε τη βίδα (34).
3. Ξεβιδώστε τη βίδα (33).
4. Αφαιρέστε το κάλυμμα (8).
5. Φυσήξτε το εσωτερικό της συσκευής με πεπιεσμένο αέρα χαμηλής πίεσης.
6. Τοποθετήστε πάλι το κάλυμμα (8).
7. Σφίξτε τη βίδα (33).
8. Εισάγετε πάλι τη βίδα (34) και σφίξτε την.
9. Κλείστε το κουτί φύλαξης (9).

12.2 Συντήρηση

12.2.1 Έδρανα (Εικ. 1/θέση 10)

Λιπαίνετε τα έδρανα (10) των ράουλων εκτροπής το αργότερο μετά από 25-30 ώρες λειτουργίας με ένα κα- λής ποιότητας γράσο μηχανών.

12.2.2 Ψήκτρες άνθρακα

Σε περίπτωση υπερβολικής παραγωγής σπινθήρων, αναθέστε τον έλεγχο των ψηκτρών άνθρακα σε ειδικευμένο ηλεκτρολόγο.

ΠΡΟΣΟΧΗ

Οι ψήκτρες άνθρακα επιτρέπεται να αντικαθίστανται μόνο από ειδικευμένο ηλεκτρολόγο.

12.2.3 Καλώδιο ρεύματος δικτύου

Αν το καλώδιο ρεύματος δικτύου έχει σχιστεί, κοπεί ή έχει υποστεί άλλη ζημιά, πρέπει να αντικατασταθεί άμεσα.

12.2.4 Αλλαγή ασφάλειας τύπου micro (Εικ. 16)

Σε περίπτωση βλάβης της ασφάλειας τύπου micro (7) αυτή πρέπει να αντικατασταθεί από ασφάλεια τύπου micro με τα ίδια χαρακτηριστικά 5 A/250 V (ø 5 x 20 mm).

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Μη γεφυρώνετε την ασφάλεια τύπου micro (7)! Μη χρησιμοποιήσετε ασφάλειες τύπου micro με διαφορετικά χαρακτηριστικά! Αυτό μπορεί να προκαλέσει ζημιές στη συσκευή.

12.3 Πληροφορίες σέρβις

Πρέπει να έχετε υπόψη σας ότι σε αυτό το προϊόν τα παρακάτω εξαρτήματα υπόκεινται σε φθορά ανάλογα με τη χρήση ή φυσική φθορά, δηλ. τα παρακάτω εξαρτήματα χρειάζονται ως αναλώσιμα.

Φθειρόμενα εξαρτήματα*: ψήκτρες άνθρακα, λεπίδα πριονιού, ένθετο βάσης

* δεν περιλαμβάνονται υποχρεωτικά στο παραδοτέο υλικό!

12.4 Παραγγελία ανταλλακτικών

Κατά την παραγγελία ανταλλακτικών(μέσω της ανοικτής γραμμής σέρβις) πρέπει να δίνονται οι εξής πληροφορίες:

• Τύπος της συσκευής
- Αριθμός είδους της συσκευής (μπορείτε να τον βρείτε στη συσκευασία ή στις οδηγίες)

Ανταλλακτικά και αξεσουάρ μπορείτε να προμηθευτεί- τε από το κέντρο σέρβις της εταιρείας μας. Για τον σκο- πό αυτόν, σαρώστε τον κωδικό QR στη σελίδα τίτλου.

13. Αποθήκευση

Αποθηκεύετε τη συσκευή και τα αξεσουάρ της σε χώρο σκοτεινό, στεγνό, χωρίς κίνδυνο παγετού και μη προσβάσιμο σε παιδιά. Η ιδανική θερμοκρασία αποθήκευσης είναι μεταξύ 5 και 30 °C. Φυλάσσετε το ηλεκτρικό εργαλείο στην αρχική συσκευασία του.

14. Απόρριψη και ανακύκλωση

Υποδείξεις σχετικά με τη συσκευασία

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Παρακαλούμε να απορρίπτετε τις συσκευασίες με τρόπο φιλικό προς το περιβάλλον.

Υποδείξεις σχετικά με το νόμο περί ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ElektroG)

Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν πρέπει να απορρίπτονται στα οικιακά απορρίμματα, αλλά να συλλέγονται ή να απορρίπτονται ξεχωριστά!

• Οι χρησιμοποιημένες μπαταρίες ή επαναφορτιζόμενες μπαταρίες που δεν είναι σταθερά εγκατεστημένες στην παλαιά συσκευή, πρέπει πριν την παράδοσή τους να αφαιρούνται χωρίς να καταστραφούν! Η απόρριψή τους ρυθμίζεται από τον νόμο σχετικά με μπαταρίες.
• Οι ιδιοκτήτες ή χρήστες παλαιού ηλεκτρικού και ηλεκτρονικού εξοπλισμού υποχρεούνται από τη νομοθεσία να τον επιστρέφουν μετά το τέλος της ωφέλιμης ζωής του.
• Ο τελικός χρήστης φέρει ο ίδιος την ευθύνη για τη διαγραφή των προσωπικών δεδομένων του από την προς απόρριψη παλαιά συσκευή!
• Το σύμβολο διαγραμμένου κάδου απορριμμάτων σημαίνει ότι τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού δεν επιτρέπεται να απορρίπτονται στα οικιακά απορρίμματα.
  • Τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού μπορούν να παραδίδονται χωρίς χρέωση στις εξής θέσεις:

- Δημόσιες θέσεις απόρριψης ή θέσεις συλλογής (π.χ. θέσεις που έχουν ορίσει οι δημοτικές αρχές).

- Σημεία πώλησης ηλεκτρικού εξοπλισμού (είτε φυσικά καταστήματα είτε online) εφόσον οι έμπο- ροι έχουν την υποχρέωση παραλαβής τους ή προσφέρουν αυτή την υπηρεσία εθελοντικά.

- Έως τρεις παλαιές ηλεκτρικές συσκευές ανά είδος συσκευής, με μήκος ακμής έως 25 εκατοστών μπορείτε να τις παραδώσετε στον κατασκευαστή, χωρίς χρέωση και χωρίς προηγούμενη αγορά νέας συσκευής, ή να τις παραδώσετε σε άλλη εξουσιοδοτημένη θέση συλλογής στην περιοχή σας.

- Περαιτέρω συμπληρωματικούς όρους παραλαβής του κατασκευαστή και του διανομέα μπορείτε να πληροφορηθείτε από το εκάστοτε τμήμα εξυπηρέτησης πελατών.

- Σε περίπτωση παράδοσης μιας νέας ηλεκτρικής συσκευής από τον κατασκευαστή σε μια ιδιωτική οικία, αυτός μπορεί να φροντίσει για τη δωρεάν παραλαβή της παλαιάς ηλεκτρικής συσκευής, κατόπιν ζήτησης από τον τελικό χρήστη. Για τον σκοπό αυτό επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών του κατασκευαστή.

- Αυτές οι δηλώσεις ισχύουν μόνο για εξοπλισμό που εγκαθίσταται και πωλείται σε χώρες της Ευρωπαϊκής Ένωσης και υπόκειται στην Ευρωπαϊκή Οδηγία 2012/19/ΕΕ. Σε χώρες εκτός Ευρωπαϊκής Ένωσης μπορεί να ισχύουν διαφορετικές διατάξεις για την απόρριψη αποβλήτων ηλεκτρικού και ηλεκτρονικού εξοπλισμού.

15. Αντιμετώπιση προβλημάτων

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Πάντα απενεργοποιείτε το πριόνι και αποσυνδέετε το φις από την πρίζα ρεύματος δικτύου πριν από όλες τις εργασίες συντήρησης και καθαρισμού.

Πρόβλημα Ενδεχόμενη αιτία Αντιμετώπιση
Η λεπίδα πριονιού χωρίς πείρους λασκάρει μετά την απενεργοποίηση του κινητήρα	Η βίδα σύσφιξης λεπίδας πριονιού (27/28) έχει συσφιχτεί πολύ λίγο	Σφίξτε τη βίδα σύσφιξης λεπίδας πριονιού (27/28) καλά
Ο κινητήρας δεν ξεκινά Βλάβη σε	ασφάλεια ρεύματος δικτύου Ελέγξτε την ασφάλεια ρεύματος δικτύου
	Βλάβη καλωδίου επέκτασης Αντικαταστήστε το καλώδιο επέκτασης
	Βλάβη σε ασφάλεια τύπου micro Ελέγξτε	την ασφάλεια τύπου micro και αν χρειάζεται αντικαταστήστε την με ασφάλεια τύπου micro με τα ίδια χαρακτηριστικά.
	Πρόβλημα συνδέσεων στον κινητήρα ή στον διακόπτη	Αναθέστε τον έλεγχο σε ειδικευμένο ηλεκτρολόγο
	Βλάβη κινητήρα ή διακόπτη Αναθέστε τον	έλεγχο σε ειδικευμένο ηλεκτρολόγο
Οι λεπίδες πριονιού σπάζουν Λαν	θασμένη ρύθμιση της τάνυσης Ρυθμίστε σωστά την τάνυση
	Πολύ έντονη καταπόνηση Προωθείτε πιο	αργά το αντικείμενο εργασίας
	Λανθασμένος τύπος λεπίδας πριονιού Χρησιμοποιείτε σωστές λεπίδες πριονιού
	Το αντικείμενο εργασίας δεν καθοδηγείται σε ευθεία	Αποφεύγετε την πλευρική πίεση
Η λεπίδα πριονιού εκτρέπεται, δεν είναι ευθυγραμμισμένη σωστά.	Υποστηρίγματα μη ευθυγραμμισμένα Ανοίξτε τις βίδες με τις οποίες στερεώνονται τα στηρίγματα. Φέρτε τα υποστηρίγματα σε κατακόρυφα ευθυγραμμισμένη θέση και σφίξτε πάλι τις βίδες.

Εμφανών ελαττωμάτων που πρέπει να κοινοποιούνται εντός 8 ημερών από την παραλαβή των εμπορευμάτων. Διαφορετικά, τα δικαιώματα buyerís ης αξίωσης λόγω τέτοιων ελαττωμάτων ακυρωθεί. Εγγυόμαστε για τις μηχανές μας σε περίπτωση κατάλληλη θεραπεία για το χρόνο της εκ του νόμου περιόδου εγγύησης από την παράδοση με τέτοιο τρόπο ώστε να αντικαταστήσει οποιοδήποτε μέρος δωρεάν μηχανή που αποδεδειγμένα θα αχρηστευτεί λόγω ελαττωματικού υλικού ή ελαττώματα της κατασκευής μέσα σε τέτοια χρονική περίοδο. Όσον αφορά τα τμήματα που δεν έχουν κατασκευαστεί από εμάς έχουμε μόνο εγγυάται εφόσον έχουμε το δικαίωμα να τις αξιώσεις εγγύησης έναντι των προμηθευτών. Τα έξοδα για την εγκατάσταση των νέων τμημάτων θα πρέπει να βαρύνουν τον αγοραστή. Πρέπει να αποκλείεται η ακύρωση της πώλησης ή η μείωση της τιμής αγοράς, καθώς και οποιεσδήποτε άλλες αξιώσεις για αποζημίωση. Η λεπίδα πριονιού είναι αναλώσιμο είδος και εξαιρούνται ρητά από καμία εγγύηση.

Garanti TR
