NAVODILA ZA UPORABO SD1600V SCHEPPACH

2. Držač (naprava za ispuhivanje)

15. Otklanjanje neispravnosti

Razlaga simbolov na napravi Z uporabo simbolov v tem priročniku želimo vašo pozornost usmeriti na mogoča tveganja. Varnostni simboli in razlage, ki jih spremljajo, je treba natančno razumeti. Sama opozorila ne odpravijo tveganj in ne morejo nadomestiti ustreznih ukrepov za preprečevanje nesreč. Opozorilo! Za zmanjšanje tveganja telesnih poškodb preberite navodila za uporabo! Nosite zaščitna očala. Med delom nastajajo iskre ali drobci, trske in prah, ki jih izvrže iz naprave, ki lahko povzročijo izgubo vida. Nosite zaščito za sluh. Zaradi vpliva hrupa lahko oglušite. Nosite masko za zaščito pred prahom. Pri delu z lesom in drugimi materiali lahko nastane zdravju škodljiv prah. Materiala, ki vsebuje azbest, ni dovoljeno obdelovati! Pozor! Nevarnost poškodb! Ne posegajte v delujoč žagin list! Izdelek ustreza veljavnim evropskim direktivam. Izdelek ustreza veljavnim srbskimi direktivam. m Pozor! V teh navodilih za uporabo smo mesta, ki zadevajo vašo varnost, označili s tem znakom.www.scheppach.com

12. Čiščenje, vzdrževanje in naročanje nadomestnih delov ................................... 192

Ne prevzemamo nikakršne odgovornosti za nezgode in poškodbe, nastale zaradi neupoštevanja teh navodil in varnostnih napotkov.

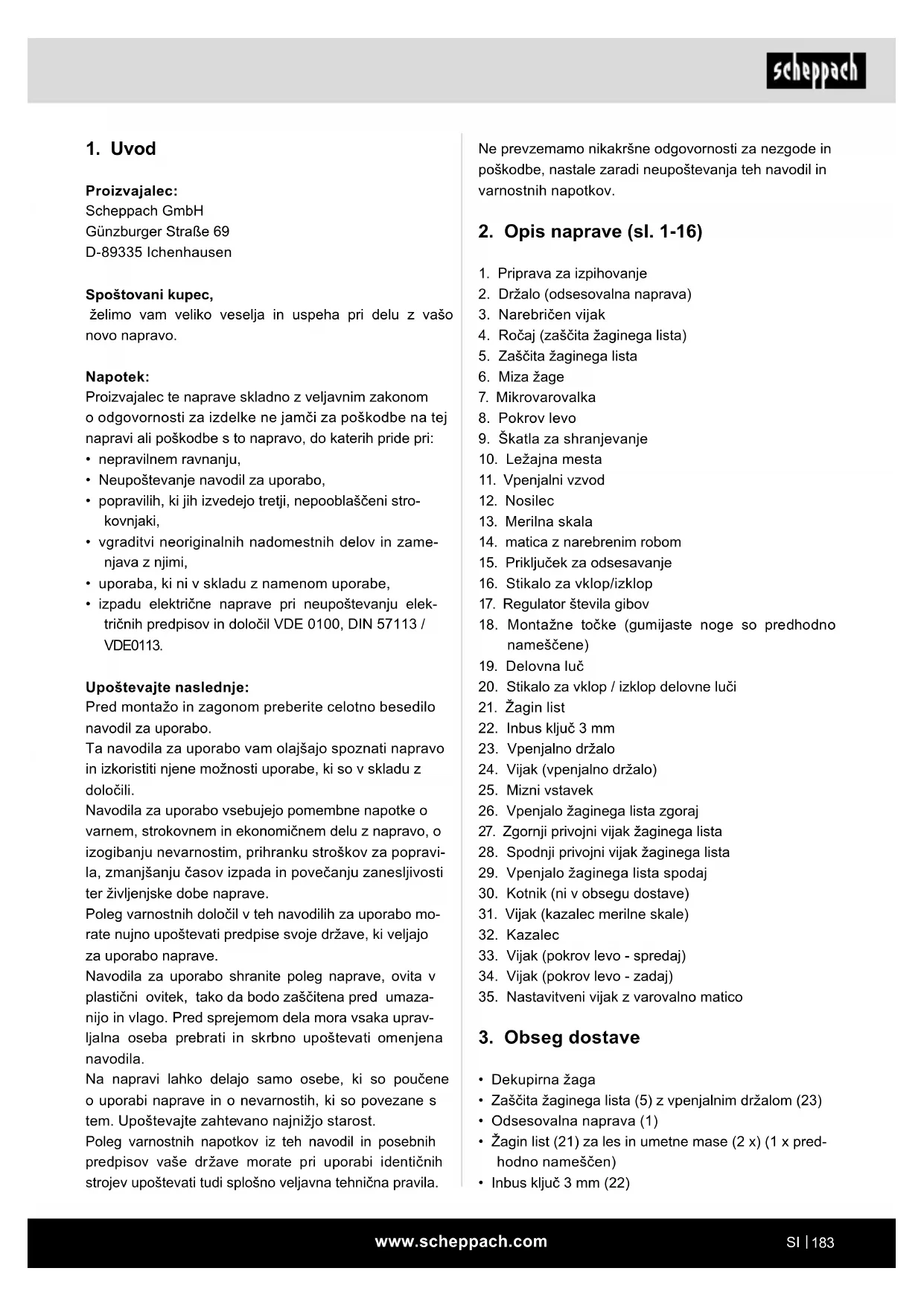

2. Opis naprave (sl. 1-16)

1. Priprava za izpihovanje

4. Ročaj (zaščita žaginega lista)

5. Zaščita žaginega lista

17. Regulator števila gibov

18. Montažne točke (gumijaste noge so predhodno

20. Stikalo za vklop / izklop delovne luči

26. Vpenjalo žaginega lista zgoraj

• Žagin list (21) za les in umetne mase (2 x) (1 x pred- hodno nameščen)

• Neupoštevanje navodil za uporabo,

• popravilih, ki jih izvedejo tretji, nepooblaščeni stro- kovnjaki,

• vgraditvi neoriginalnih nadomestnih delov in zame- njava z njimi,

• uporaba, ki ni v skladu z namenom uporabe,

• izpadu električne naprave pri neupoštevanju elek- tričnih predpisov in določil VDE 0100, DIN 57113 / VDE0113. Upoštevajte naslednje: Pred montažo in zagonom preberite celotno besedilo navodil za uporabo. Ta navodila za uporabo vam olajšajo spoznati napravo in izkoristiti njene možnosti uporabe, ki so v skladu z določili. Navodila za uporabo vsebujejo pomembne napotke o varnem, strokovnem in ekonomičnem delu z napravo, o izogibanju nevarnostim, prihranku stroškov za popravi- la, zmanjšanju časov izpada in povečanju zanesljivosti ter življenjske dobe naprave. Poleg varnostnih določil v teh navodilih za uporabo mo- rate nujno upoštevati predpise svoje države, ki veljajo za uporabo naprave. Navodila za uporabo shranite poleg naprave, ovita v plastični ovitek, tako da bodo zaščitena pred umaza- nijo in vlago. Pred sprejemom dela mora vsaka uprav- ljalna oseba prebrati in skrbno upoštevati omenjena navodila. Na napravi lahko delajo samo osebe, ki so poučene o uporabi naprave in o nevarnostih, ki so povezane s tem. Upoštevajte zahtevano najnižjo starost. Poleg varnostnih napotkov iz teh navodil in posebnih predpisov vaše države morate pri uporabi identičnih strojev upoštevati tudi splošno veljavna tehnična pravila.www.scheppach.com

• Prevrnitev obdelovanca zaradi nezadostne naležne površine obdelovanca.

• Dotik rezalnega orodja.

• Izmet delov vej in delov obdelovanca.

5. Varnostni napotki

5.1 Splošni varnostni napotki za električne naprave

m OPOZORILO Pri uporabi električnih orodij je treba zaradi zaščite pred električnim udarom, nevarnostjo poškodb in po- žara upoštevati sledeče temeljne varnostne ukrepe. Pred uporabo električnega orodja preberite vse varno- stne napotke in jih varno shranit

1. Varnost na delovnem mestu

a) Vaše delovno mesto mora biti vedno čisto in dobro osvetljeno. Nered ali neosvetljena delovna območja lahko vodijo do nesreč. b) Z električnim orodjem ne delajte v eksplozij- sko ogroženem okolju, v katerem se nahajajo gorljive tekočine, plini ali prah. Električna orod- ja ustvarjajo iskre, ki lahko vnamejo prah ali hlape. c) Otroci in druge osebe se vam ne smejo pribli- ževati, medtem ko uporabljate električno orod- je. Če vas zamotijo, lahko izgubite nadzor nad ele- ktričnim orodjem.

2. Električna varnost

a) Priključni vtič električnega orodja se mora pri- legati v vtičnico. Vtiča ni dovoljeno na noben način spreminjati. Adapterskih vtičev ne upo- rabljajte z električnimi orodji, ki so zaščitno ozemljena. Nespremenjeni vtiči in prilegajoče se vtičnice zmanjšajo tveganje električnega udara. b) Izogibajte se telesnemu stiku z ozemljenimi po- vršinami cevi, gretij, štedilnikov in hladilnikov. Če je vaše telo ozemljeno, obstaja večje tveganje električnega udara. c) Električnih orodij ne izpostavljajte dežju ali mokroti. Vdor vode v električno orodje poveča tveganje električnega udara. d) Priključnega voda ne uporabljajte za nošenje ali obešanje električnega orodja ali za vlečenje vtiča iz vtičnice. Priključnega voda ne približujte vročini, olju, ostrim robovom ali premikajočim se delom. Poškodovani ali zamotani priključni vodi povečujejo tveganje električnega udara.

Dekupirna žaga je namenjena za rezanje oglatega lesa in drugih materialov kot npr. pleksi-steklo, GFK, pena, guma, usnje in pluta. Žage ne uporabljajte za žaganje okroglega materiala. Okrogel material se zlahka zatakne. Nevarnost poškodb! Žaga lahko izvrže dele! Napravo je dovoljeno uporabljati samo v skladu z nje- nim predvidenim namenom. Vsaka druga uporaba, ki presega to, ni v skladu z namenom. Za škodo ali teles- ne poškodbe vseh vrst, ki izhajajo iz tega, je odgovoren uporabnik/upravljavec in ne proizvajalec. Prosimo, upoštevajte, da naše naprave namensko niso konstruirane za gospodarsko, obrtno ali industrijsko uporabo. Ne prevzemamo nobene odgovornosti, če napravo uporabljate v gospodarskih, obrtnih ali indu- strijskih obratih ter enakih dejavnostih.

• Uporabljati je dovoljeno samo za stroj primerne ža- gine liste.

• Obvezno upoštevajte varnostne napotke in navodila za montažo ter navodila za uporabo v priročniku za uporabo, saj lahko le tako omogočite ustrezno upo- rabo.

• Osebe, ki napravo upravljajo in vzdržujejo, morajo biti seznanjeni z vsebino teh navodil in morebitnimi nevarnostmi.

• Poleg tega se je treba dosledno držati veljavnih ukrepov za preprečevanje nesreč.

• Upoštevati je treba tudi druga splošna navodila s področja delovne medicine in varstva pri delu.

• Spremembe na stroju v celoti izključujejo garancijo proizvajalca za poškodbe, do katerih pride kot pos- ledica. Preostala tveganja Tudi če to električno orodje uporabljate v skladu s predpisi, vedno obstajajo preostala tveganja. V povezavi s konstrukcijo in izvedbo tega električ- nega orodja lahko pride do naslednjih nevarnosti:

• Poškodbe pljuč, če ne nosite primerne maske za zaščito pred prahom.

• Poškodbe sluha, če ne nosite primerne zaščite sluha.

• Nevarnost nesreč zaradi stika roke z nepokritim ob- močjem rezanja orodja.

• Nevarnost telesnih poškodb pri menjavi orodja (ne- varnost ureza).www.scheppach.com

h) Ne bodite prepričani, da se vam nič ne more zgo- diti in nikar ne prezrite varnostnih pravil za ele- ktrična orodja, tudi če ste po večkratni uporabi električnega orodja popolnoma samozavestni pri njegovi uporabi. Nepazljiva uporaba lahko v delčku sekunde privede do hudih poškodb.

4. Uporaba električnega orodja in ravnanje z njim

a) Ne preobremenjujte električnega orodja. Za svoje delo uporabite temu namenjeno električ- no orodje. Z ustreznim električnim orodjem lahko v podanem območju moči delate boljše in varneje. b) Ne uporabljajte električnega orodja, ki ima okvarjeno stikalo. Električno orodje, ki ga ni več mogoče vklopiti ali izklopiti, je nevarno in ga je tre- ba popraviti. c) Izvlecite vtič iz vtičnice in/ali odstranite sne- mljivo akumulatorsko baterijo, preden boste nastavili napravo, zamenjali dodatno opremo ali shranili električno orodje. S tem previdno- stnim ukrepom preprečite nenamerni zagon elek- tričnega orodja. d) Nerabljena električna orodja hranite izven dosega otrok. Osebam, ki niso seznanjene z napravo ali niso prebrali teh navodil, ne pus- tite uporabljati električnega orodja. Električna orodja so nevarna, če jih uporabljajo neizkušene osebe. e) Skrbno negujte električna in vstavitvena orod- ja. Preverite, če gibljivi deli brezhibno delujejo in se ne zatikajo, če so deli zlomljeni ali tako poškodovani, da je delovanje električnega orodja omejeno. Pred uporabo električnega orodja je treba popraviti poškodovane dele. Veliko nesreč se zgodi zaradi slabo vzdrževanih električnih orodij. f) Rezalna orodja morajo biti ostra in čista. Skrb- no negovana rezalna orodja z ostrimi rezalnimi ro- bovi se manj zatikajo in jih je mogoče lažje voditi. g) Električno orodje, pribor, vložna orodja itd. uporabljajte v skladu s temi navodili. Pri tem upoštevajte delovne pogoje in opravilo, ki ga je treba izvršiti. Uporaba električnega orodja v namene, za katere ni predvideno, lahko vodi do nevarnih situacij. h) Ročaji in prijemalne površine morajo biti suhe, čiste in brez olja in masti. Spolzki ročaji in spolz- ke prijemalne površine ne omogočajo varnega upravljanja in nadzor električnega orodja v ne- predvidljivih situacijah. e) Če z električnim orodjem delate na prostem, uporabljajte samo takšne podaljševalne vode, ki so primerni za zunanje območje. Uporaba podaljševalnega voda, ki je primeren za zunanje območje, zmanjša tveganje električnega udara. f) Če se ni mogoče izogniti uporabi električnega orodja v vlažnem okolju, uporabite zaščitno stikalo na okvarni tok. Uporaba zaščitnega sti- kala na okvarni tok zmanjša tveganje električnega udara.

a) Bodite pozorni, pazite, kaj delate, in k delu z električnim orodjem pristopite z razumom. Ne uporabljajte električnega orodja, če ste utru- jeni ali pod vplivom drog, alkohola ali zdravil. Trenutek nepozornosti pri uporabi električnega orodja lahko vodi do resnih telesnih poškodb. b) Nosite osebno zaščitno opremo in vedno za- ščitna očala. Nošenje osebne zaščitne opreme, kot je maska za prah, nedrseči varnostni čevlji, zaščitna čelada ali zaščita sluha, odvisno od vrste in uporabe električnega orodja, zmanjša tveganje telesnih poškodb. c) Preprečite nenameren zagon. Prepričajte se, da je električno orodje izklopljeno, preden ga boste priklopili na tokovno napajanje in/ali priključili akumulatorsko baterijo, ga pobrali ali nosili. Če imate pri nošenju električnega orod- ja prst na stikalu ali električno orodje vklopljeno priključite na tokovno napajanje, lahko to privede do nesreč. d) Preden boste vklopili električno orodje, od- stranite orodja za nastavitev ali vijačni ključ. Orodje ali ključ, ki se nahaja v vrtečem se delu električnega orodja, lahko privede do telesnih po- škodb. e) Izogibajte se nenaravni telesni drži. Pazite, da stojite varno in da vedno ohranjate ravnotežje. Tako lahko električno orodje v nepričakovanih situ- acijah bolje kontrolirate. f) Nosite primerna oblačila. Ne nosite širokih oblačil ali nakita. Las in oblačil ne približujte premikajočim se delom. Premikajoči se deli lah- ko zagrabijo ohlapna oblačila, nakit ali dolge lase. g) Če je mogoče namestiti naprave za odsesa- vanje in lovljenje prahu, jih morate priključiti in pravilno uporabiti.Uporaba naprave za od- sesavanje prahu lahko zmanjša nevarnost zaradi prahu.www.scheppach.com

• Predelave ter nastavljanje, meritve in čiščenje op- ravljajte le, ko je motor izklopljen. Izvlecite omrežni vtič.

• Pred vklopom preverite, če ste odstranili ključe in nastavljalna orodja.

• Ko zapustite delovno mesto, izklopite motor in izvle- cite omrežni vtič.

• Električne inštalacije, popravila in vzdrževalna dela smejo opravljati samo strokovnjaki.

• Vse zaščitne in varnostne priprave je treba po za- ključenih popravilih in vzdrževalnih delih takoj po- novno namestiti.

• Upoštevati morate proizvajalčeve napotke glede varnosti, dela in vzdrževanja ter dimenzije, navede- ne v tehničnih podatkih.

• Upoštevajte zadevne predpise za preprečevanje ne- zgod in ostala splošno priznana varnostno tehnična pravila.

• Žaga je namenjena le za postavitev v notranjih pro- storih.

• Obdelovanci, ki so manjši od zaščite žaginega lista, lahko povzročijo poškodbe dlani in prstov. Upo- rabljajte primerne pripomočke!

• Izogibajte se pokrčenim položajem dlani pri vodenju obdelovanca in položajem, pri katerih bi ob zdrsu roka zašla neposredno v žagin list.

• Žagin list vstavite vedno tako, da zobci kažejo navzdol proti mizi žage.

• Pri vlečenju obdelovanca nazaj se lahko zobci žage zataknejo v režo, posebej če ostružki blokirajo režo. V takem primeru izklopite žago, izvlecite omrežni vtič, z zagozdo odprite režo in odmaknite obdelovanec.

• Žago vklopite šele, ko je delovna miza očiščena ostankov materiala in orodja. Na delovni mizi naj os- tane le obdelovanec in nekaj pripomočkov za delo (zagozd).

• Vedno nosite zaščitna očala.

• Prste imejte na varni razdalji od žaginega lista.

a) Vaše električno orodje sme popravljati samo kvalicirano strokovno osebje in samo z origi- nalnimi nadomestnimi deli. Tako je zagotovljeno, da električno orodje ostane varno. m OPOZORILO To električno orodje med delovanjem ustvarja elektro- magnetno polje. To polje lahko v določenih okoliščinah vpliva na aktivne ali pasivne medicinske vsadke. Zara- di zmanjšanja nevarnosti resnih ali smrtnih poškodb, osebam z medicinskimi vsadki priporočamo, da se pred uporabo električnega orodja posvetujejo s svojim zdravnikom ali proizvajalcem medicinskega vsadka.

5.2 Posebni varnostni napotki

• V nujnem primeru morate neposredno izklopiti stroj in izvleči njegov električni vtič.

• Upoštevajte vsa navodila pred in med delom z žago.

• Žage ne uporabljajte za žaganje drv.

• Stroj je opremljen z varnostnim stikalom proti ponov- nemu vklopu po izpadu napetosti.

• Če je potreben kabelski podaljšek, se prepričajte, da je njegov presek zadosten za porabo toka žage. Najmanjši skupni presek 1,5 mm

• Kabelski boben uporabljajte samo, ko je odvit.

• Oseb, ki delajo na stroju, ni dovoljeno motiti.

• Žaginih listov po izklopu pogona nikoli ne poskušajte upočasniti s pritiskanjem na stran.

• Ne žagajte obdelovancev, ki so premajhni, da bi jih lahko varno držali v roki.

• Stroja ne obremenjujte do te mere, da bi se zaus- tavil.

• Obdelovanec vedno trdno pritiskajte ob delovno ploščo.

• Drobcev, ostružkov ali zataknjenih delčkov lesa ne odstranjujte, medtem ko žagin list deluje.

• Ko odpravljate motnje na blokiranem vstavitve- nem orodju, izklopite stroj. Izvlecite omrežni vtič.www.scheppach.com

3 dB Vrednost emisij vibracij

• Navedena vrednost emisij vibracij je bila izmerjena po standardiziranem postopku preverjanja in jo lahko uporabite za primerjavo električnega orodja z drugim;

• Navedeno vrednost emisij vibracij lahko uporabite tudi za prvo oceno obremenitve.

• Vrednost emisij vibracij se lahko med dejansko uporabo električnega orodja razlikuje od navedene vrednosti, odvisno od načina uporabe električnega orodja; Opozorilo:

• Vzpostaviti je treba varnostne ukrepe za zaščito upravljavca na podlagi ocene obremenitve nihanja med dejanskimi pogoji uporabe (upoštevati je treba vse dele obratovalnega cikla, na primer čas izklopa električnega orodja in tiste, ko je vklopljen, vendar teče brez obremenitve). Podane vrednosti so vrednosti izpustov in s tem ne predstavljajo nujno varnih vrednosti na delovnem mes- tu. Čeprav obstaja korelacija med nivoji emisij in imisij, iz tega ni mogoče zanesljivo ugotoviti, če so potrebni dodatni previdnostni ukrepi ali ne. Faktorji, ki lahko vplivajo na nivo imisij na delovnem mestu, vključujejo trajanje vplivov, posebnost delovne- ga prostora, druge vire hrupa itd., npr. število strojev in sosednjih delovnih potekov. Zanesljive delovne vrednosti se lahko prav tako spre- minjajo od države do države. Vendar lahko ta informa- cija uporabniku omogoči, da bolje preceni ogroženost in tveganje. Hrupnost omejite na minimum!

• Uporabljajte samo brezhibne naprave.

• Redno vzdržujte in čistite napravo.

• Izklopite napravo, ko je ne uporabljate. Primerni žagini listi Uporabljate lahko vse običajne žagine liste z vsaj 127 mm minimalne dolžine z in brez zatiča.

• Ne dovolite, da bi vas poznavanje dela z žago vodilo v nepozornost. Nepozornost lahko že v delčku se- kunde privede do hudih poškodb. Varnostne napotke skrbno shranite.

4. Dekupirno žago privijte na delovno mizo s šeste-

ga držala (23) (slika 6, 7) NAPOTEK: Pred montažo zadrževalnika (23) morate odstraniti to- varniško nameščen žagin list (21) (glejte 8.2).

1. Žagin list (21) odstranite, kot je opisano v poglavju

2. Vpenjalno držalo (23) odstranite z zaščite žagi-

nega lista (5): Z izvijačem s križno glavo (ni del obsega dostave) povsem odvijte vijak (24) (glejte sliko 6).

3. Držalo (4) vstavite v odprtino (glejte sliko 7).

6. Žagin list (21) ponovno vstavite, kot je opisano v

8.1.1 Nastavitev vpenjalnega držala

• Po možnosti embalažo shranite do preteka garan- cijskega časa. m OPOZORILO Naprava in embalažni material nista otroški igrači! Otroci se ne smejo igrati s plastičnimi vrečkami, folijami in majhnimi deli! Obstaja nevarnost, da jih pogoltnejo in se z njimi zadušijo!

• Pri že obdelanem lesu pazite na tujke, kot so npr. žeblji ali vijaki itd.

• Preden vklopite stikalo za vklop/izklop, se prepričaj- te, da je žagin list pravilno montiran in da se gibljivi deli prosto premikajo.

• Pred priključitvijo stroja se prepričajte, da se podat- ki na tipski ploščici ujemajo s podatki o električnem omrežju.

• Stroj priključite samo na ustrezno nameščeno vtič- nico z zaščitnim kontaktom, ki je zavarovana vsaj s 10-ampersko varovalko.

• Podložka Ø 8,4 mm (8 x) (ni vključen v obseg dostave) Dolžina vijakov, ki jih uporabite se spreminja glede na debelino mizne plošče. m OPOZORILO Nevarnost poškodb! Pred kakršnimi koli montažnimi deli na dekupirni žagi izvlecite omrežni vtič iz vtičnice.

1. Montirajte dekupirno žago na masivno leseno de-

lovno mizo. Tako lahko preprečite močnejši hrup zaradi vibracij.

1. Za odstranjevanje žaginega lista (21) odstranite

mizni vstavek (25) v smeri navzgor. (glejte 8.2.1)

2. Najprej popustite napetost, tako da vpenjalni vzvod

(11) sklopite navzgor. Z vrtenjem v nasprotni smeri urnega kazalca po potrebi še zmanjšajte napetost.

3. Trdno primite žagin list in rahlo potisnite nosilec

(12) navzdol (glejte sliko 9).

4. Žagin list povlecite iz zgornjega in spodnjega vpe-

2. Žagin list (21) vstavite najprej v spodnje vpenjalo

žaginega lista spodaj (29).

3. Nosilec (12) potisnite rahlo navzdol (glejte sliko 9).

m OPOZORILO Za preprečevanje poškodb zaradi nehotenega za- gona: Preden odstranite ali zamenjate žagin list, vedno pritisnite tipko »0« in izvlecite omrežni vtič iz vtičnice.

4. Sedaj lahko odstranite mizni vstavek (25).

Med nameščanjem miznega vstavka (25) upoštevajte položaj žagine reže. Mizni vstavek (25) mora biti name- ščen, kot je prikazano na sliki 8. Sicer se lahko stroj pri izvajanju poševnih rezov poškoduje.

1. Za odstranjevanje žaginega lista (21) odstranite

vzvod (11) sklopite navzgor. Z vrtenjem vpenjalne- ga vzvoda (11) proti smeri urinega kazalca lahko napetost po potrebi dodatno zmanjšate.

3. Nosilec (12) potisnite rahlo navzdol (glejte sliko 9).

• Žage ne lesa ne reže samodejno. Uporabnik omo- goča rezanje z vodenjem lesa v premikajoči se ža- gin list.

• Zobci žage režejo les le pri gibanju navzdol.

• Les je treba voditi v žagin list počasi, ker so zobci žaginega lista zelo majhni.

• Vsaka oseba, ki želi delati z žago, potrebuje nekaj časa, da se priuči. Med tem časom se bo nekaj žagi- nih listov zagotovo polomilo.

• Pri rezanju debelejšega lesa še posebej upoštevaj- te, da se žagin list ne upogiba in zavrti.

• S previdnim načinom dela se podaljša življenjska doba žaginega lista.

9.2 Fina varovalka (7)

Fina varovalka (7) je tovarniško nastavljen in ga ni pot- rebno montirati. Pri okvari ne varovalke (7) postopaj- te, kot je opisano pod točko 12.2.4.

• Izklop: Pritisnite tipko »0«. POZOR Stroj je opremljen z varnostnim stikalom proti ponovne- mu vklopu po izpadu napetosti. Če je dekupirna žaga vklopljena in dovod električne- ga toka v omrežju se prekine, ostane dekupirna žaga izklopljena, tudi če je dovod električnega toka ponovno vzpostavljen. Če jo želite vklopiti, ponovno pritisnite tipko »I«.

• Vpenjalni vzvod (11) sklopite navzgor.

8.4 Natančna nastavitev lestvice kota(slika 12; 12.1)

POZOR: Izdelek uporabljajte le s primerno napravo za odse- savanje ostružkov. Ne uporabljajte gospodinjskega sesalnika.www.scheppach.com

Vzroki za to so lahko:

• Otiščanci, če priključne vode speljete skozi okna ali reže vrat

• Podatki tipske ploščice stroja Način priključitve Y Če se omrežni priključni vod tega orodja poškoduje, ga mora zamenjati proizvajalec ali njegova servisna služba ali podobno kvalicirana oseba, da se izogne- te nevarnostim.

• Električno orodje transportirajte tako, da ga dvigne- te na predvidenih odprtinah na ogrodju in pokrovu motorja.

• Za uporabo ali transport nikoli ne uporabljajte zaščitnih priprav.

Z regulatorjem števila gibov (17) lahko število gibov nastavite tako, da ustreza materialu, ki ga boste rezali. Pri mehkem materialu priporočamo višja števila gibov, pri trdem pa nižja. Če regulator števila gibov (17) vrtite v smeri urnega kazalca, povišate število gibov. Z vrte- njem v nasprotno smer urnega kazalca pa število gibov znižate.

9.6 Izvajanje notranjih rezov

S to dekupirno žago lahko izvajate notranje reze v ob- delovancu, brez da bi poškodovali zunanjo stran ali obod obdelovanca.

1. Žagin list (21) odstranite, kot je opisano v poglavju

3. Obdelovanec položite z izvrtino nad odprtino v

miznem vstavku (25) na mizi žage (6).

4. Žagin list (21) vstavite (kot je opisano v točki 8.2) sko-

m OPOZORILO Pri izvajanju poševnih rezov bodite zelo previdni. Za- radi nagiba mize žage je zdrs bolj verjeten. Obstaja nevarnost poškodbe.

m OPOZORILO Mikrovarovalke (7) ne premoščajte! Ne vstavljajte va- rovalk drugega tipa! To lahko privede do poškodb na napravi.

12.3 Informacije o servisu

Upoštevajte, da so pri tem izdelku sledeči deli podvrže- ni obrabi, ki izhaja iz uporabe, ali naravni obrabi oz. so sledeči deli potrebni kot potrošni material. Potrošni material*: Oglene ščetke, žagin list, mizni vstavek

• Ni nujno v obsegu dostave!

12.4 Naročanje nadomestnih delov

Pri naročanju nadomestnih delov (prek servisne tele- fonske linije) morate navesti naslednje podatke:

Napravo in njen pribor hranite na temnem, suhem, otrokom nedostopnem mestu, kjer ni nevarnosti zmr- zovanja. Optimalna temperatura skladiščenja je med 5 in 30 °C. Električno orodje shranjujte v originalni em- balaži.

14. Odlaganje med odpadke in reciklaža

Napotki za embalažo Embalažne materiale je mogoče reciklirati. Embalažo zavrzite oko- lju prijazno. Napotki glede zakona o električnih in elektronskih napravah Stare električne in elektronske naprave ne sodijo med gospodinjske, pač pa jih morate zavreči oz. oddati na zbirno mesto ločeno!

• Stare baterije in akumulatorje, ki niso ksno vgrajeni v staro napravo, je treba pred oddajo na zbirno mes- to odstraniti brez uničenja komponent! Navodila za njihovo odstranjevanje ureja zakon o baterijah.

12. Čiščenje, vzdrževanje in naročanje

nadomestnih delov m OPOZORILO Žago vedno izklopite in izvlecite omrežni vtič iz vtični- ce, preden boste izvajali vzdrževalna dela ali čiščenje.

Na zaščitnih pripravah, prezračevalnih režah in ohišju motorja mora biti čim manj prahu in umazanije. Priporo- čamo, da napravo očistite neposredno po vsaki uporabi.

12.1.1 Čiščenje zunanjosti

• Napravo redno čistite z vlažno krpo in malo maza- vega mila.

• Ne uporabljajte čistilnih sredstev ali topil. To lahko vpliva na dele naprave iz umetne snovi.

Ležajna mesta (10) obračalnih valjev namažite najka- sneje po 25 do 30 obratovalnih urah, in sicer s kakovo- stno mastjo za stroje.

12.2.2 Oglene ščetke

Če nastaja preveč isker, naj strokovnjak za elektriko preveri oglene ščetke. POZOR Oglene ščetke lahko zamenja samo električar.

- Do tri stare električne naprave na vrsto naprave, z dolžino stranice največ 25 centimetrov, lahko brez predhodnega nakupa nove naprave od pro- izvajalca oddate pri njem ali na drugem pooblaš- čenem zbirnem mestu v vaši bližini. - Ostale proizvajalčeve in trgovčeve dodatne pogoje za prevzem najdete pri posamezni servisni službi.

• Če proizvajalec dostavi novo električno napravo v zasebno gospodinjstvo, lahko končni uporabnik na zahtevo naroči brezplačen prevzem stare električne naprave. Povežite se s servisno službo proizvajalca.

• Te izjave veljajo le za naprave, ki so nameščene in prodane v državah Evropske unije in so predmet evropske direktive 2012/19/EU. V državah izven ob- močja Evropske unije lahko veljajo drugačna določi- la za odstranjevanje starih električnih in elektronskih naprav med odpadke.

• Lastnik oz. uporabnik električnih in elektronskih naprav je zakonsko zavezan, da stare naprave po njihovi uporabi odda.

• Končni uporabnik nosi odgovornost za brisanje svojih osebnih podatkov na stari napravi, ki jo želi zavreči!

• Simbol prečrtanega smetnjaka pomeni, da električ- nih in elektronskih naprav ne smete odlagati med gospodinjske odpadke.

• Električne in elektronske naprave lahko brezplačno oddate na naslednjih mestih: - Javno-pravna mesta za odstranjevanje odpadkov oz. zbirna mesta (npr. komunalna podjetja) - Prodajna mesta električnih naprav (stacionarna in spletna), če so trgovci zavezani k prevzemanju starih naprav ali to ponujajo brezplačno.

15. Pomoč pri motnjah

m OPOZORILO Žago vedno izklopite in izvlecite omrežni vtič iz vtičnice, preden boste izvajali vzdrževalna dela ali čiščenje. Motnja Mogoč vzrok Ukrep Žagin list brez zatičev se po izklopu motorja sprosti Vpenjalni vijak žaginega lista (27/28) je premalo zategnjen Trdno privijte vpenjalni vijak (27/28) Motor se ne zažene Izpad omrežne varovalke Preverite omrežno varovalko. Podaljševalni vod je okvarjen. Zamenjajte kabelski podaljšek Mikrovarovalka je okvarjena Preverite mikrovarovalko in jo po potrebi zamenjajte z mikrovarovalko istega tipa. Priključki na motorju ali stikalu niso v redu Mora pregledati strokovnjak za elektriko Okvarjen motor ali stikalo Mora pregledati strokovnjak za elektriko Zlom žaginega lista Napetost je nastavljena napačno Nastavite pravilno napetost Prevelika obremenitev Obdelovanec primaknite počasi Nepravilen tip žaginega lista Uporabljajte ustrezne žagine liste Obdelovanec ni bil primaknjen naravnost Preprečite pritiskanje s strani Žagin list zaniha na stran, ni poravnan. Držala niso poravnana Odvijte vijake, s katerimi so pritrjena držala. Držala premaknite v navpičen položaj in znova zategnite vijake.www.scheppach.com
