BEDIENUNGSANLEITUNG SD1600V SCHEPPACH

Art.Nr. 5901403903 / 5901403908 AusgabeNr. 5901403903_0006 Rev.Nr. 15/05/2025 SD1600V

DekupiersägeOriginalbetriebsanleitung

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft! Made in P.R.C.www.scheppach.com

Erklärung der Symbole auf dem Produkt Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Si- cherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen. Warnung! Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken. Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Achtung! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen! Das Produkt entspricht den geltenden europäischen Richtlinien. Das Produkt entspricht den geltenden serbischen Richtlinien. m Achtung! In dieser Bedienungsanleitung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesem Zeichen versehen.www.scheppach.com

12. Reinigung, Wartung und Ersatzteilbestellung ................................................... 18

13. Lagerung ............................................................................................................ 19

14. Entsorgung und Wiederverwertung .................................................................. 19

Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschrif- ten Ihres Landes sind die für den Betrieb von bauglei- chen Maschinen allgemein anerkannten technischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schä- den, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

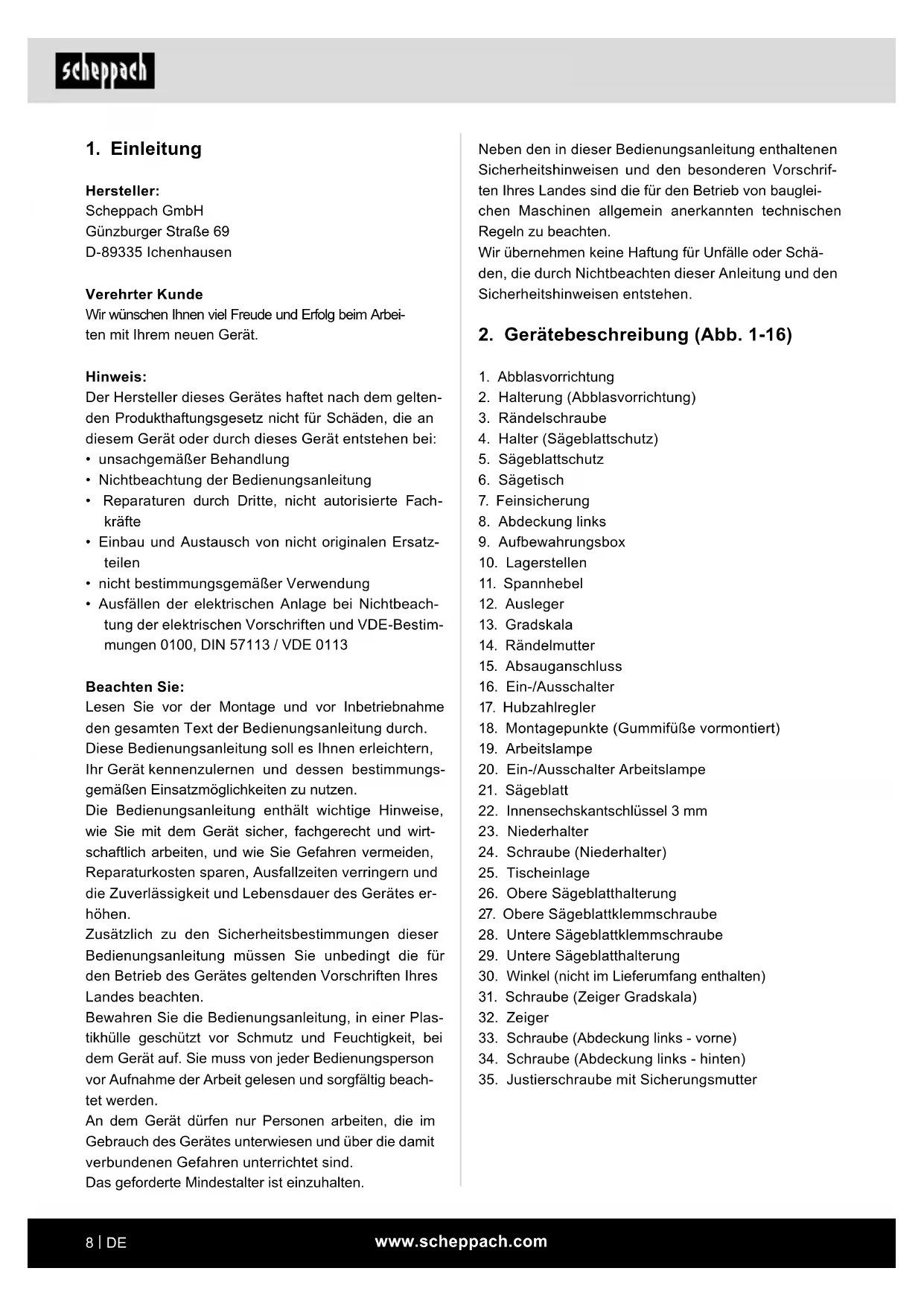

2. Gerätebeschreibung (Abb. 1-16)

1. Abblasvorrichtung

2. Halterung (Abblasvorrichtung)

4. Halter (Sägeblattschutz)

16. Ein-/Ausschalter

18. Montagepunkte (Gummifüße vormontiert)

20. Ein-/Ausschalter Arbeitslampe

22. Innensechskantschlüssel 3 mm

24. Schraube (Niederhalter)

26. Obere Sägeblatthalterung

27. Obere Sägeblattklemmschraube

28. Untere Sägeblattklemmschraube

29. Untere Sägeblatthalterung

30. Winkel (nicht im Lieferumfang enthalten)

31. Schraube (Zeiger Gradskala)

33. Schraube (Abdeckung links - vorne)

34. Schraube (Abdeckung links - hinten)

35. Justierschraube mit Sicherungsmutter

Hersteller: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde Wir wünschen Ihnen viel Freude und Erfolg beim Arbei- ten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gelten- den Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung

• Nichtbeachtung der Bedienungsanleitung

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte

• Einbau und Austausch von nicht originalen Ersatz- teilen

• nicht bestimmungsgemäßer Verwendung

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Bestim- mungen 0100, DIN 57113 / VDE 0113 Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungs- gemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirt- schaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes er- höhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plas- tikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beach- tet werden. An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten.www.scheppach.com

Restrisiken Auch wenn Sie dieses Elektrowerkzeug vor- schriftsmäßig bedienen, bleiben immer Restrisi- ken bestehen. Folgende Gefahren können im Zu- sammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeuges auftreten:

• Lungenschäden, falls keine geeignete Staubschutz- maske getragen wird.

• Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.

• Unfallgefahr durch Handkontakt in nicht abgedeck- tem Schneidbereich des Werkzeuges.

• Verletzungsgefahr beim Werkzeugwechsel (Schnitt- gefahr).

• Quetschen der Finger.

• Gefährdung durch Rückschlag.

• Kippen des Werkstückes aufgrund einer unzurei- chenden Werkstückauageäche.

• Berühren des Schneidwerkzeuges.

• Herausschleudern von Astteilen und Werkstücktei- len.

5. Sicherheitshinweise

5.1 Allgemeine Sicherheitshinweise zu Elektro-

geräten m WARNUNG Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaß- nahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie dieses Elek- trowerkzeug benutzen, und bewahren Sie die Sicher- heitshinweise gut auf.

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube benden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen wäh- rend der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

• Sägeblattschutz (5) mit Niederhalter (23)

• Abblasvorrichtung (1)

• Sägeblatt (21) für Holz und Kunststoffe (2x) (1x vor- montiert)

• Innensechskantschlüssel 3 mm (22)

• Originalbetriebsanleitung

4. Bestimmungsgemäße Verwendung

Die Dekupiersäge dient zum Schneiden von kantigen Hölzern oder anderen Werkstoffen wie z.B. Plexiglas, GFK, Schaumstoff, Gummi, Leder und Kork. Verwen- den Sie die Säge nicht zum Schneiden von Rundmate- rial. Rundmaterial kann leicht verkanten. Verletzungsgefahr! Teile können herausgeschleu- dert werden! Das Gerät darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwen- dung ist nicht bestimmungsgemäß. Für daraus hervor- gerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte bestimmungs- gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

• Es dürfen nur für die Maschine geeignete Sägeblät- ter verwendet werden.

• Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, so- wie die Montageanleitung und Betriebshinweise in der Bedienungsanleitung.

• Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Ge- fahren unterrichtet sein.

• Darüber hinaus sind die geltenden Unfallverhü- tungsvorschriften genauestens einzuhalten.

• Sonstige allgemeine Regeln in arbeitsmedizini- schen und sicherheitstechnischen Bereichen sind zu beachten.

• Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus.www.scheppach.com

c) Vermeiden Sie eine unbeabsichtigte Inbetrieb- nahme. Vergewissern Sie sich, dass das Elektro- werkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschlie- ßen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schal- ter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schrau- benschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerk- zeugs bendet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und hal- ten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie kei- ne weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen er- fasst werden. g) Wenn Staubabsaug- und -auffangeinrichtun- gen montiert werden können, sind diese anzu- schließen und richtig zu verwenden. Verwen- dung einer Staubabsaugung kann Gefährdungen durch Staub verringern. h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheits- regeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Han- deln kann binnen Sekundenbruchteilen zu schwe- ren Verletzungen führen.

4. Verwendung und Behandlung des Elektro-

werkzeuges a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür be- stimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist ge- fährlich und muss repariert werden.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Ver- wenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Un- veränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Ober- ächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektri- schen Schlages. d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, auf- zuhängen oder um den Stecker aus der Steck- dose zu ziehen. Halten Sie die Anschlusslei- tung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder ver- wickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungslei- tungen, die auch für den Außenbereich geeig- net sind. Die Anwendung einer für den Außenbe- reich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, ver- wenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters ver- mindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk- zeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, ver- ringert das Risiko von Verletzungen.www.scheppach.com

m WARNUNG Dieses Elektrowerkzeug erzeugt während des Betrie- bes ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive me- dizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu ver- ringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medi- zinischen Implantat zu konsultieren, bevor das Elektro- werkzeug bedient wird.

5.2 Spezielle Sicherheitshinweise

• In einem Notfall die Maschine direkt ausschalten und den Netzstecker ziehen.

• Beachten Sie alle diese Hinweise, bevor und wäh- rend Sie mit der Säge arbeiten.

• Verwenden Sie die Säge nicht zum Brennholzsägen.

• Die Maschine ist mit einem Sicherheitsschalter gegen Wiedereinschalten nach Spannungsabfall ausgerüstet.

• Ist ein Verlängerungskabel erforderlich, so verge- wissern Sie sich, dass dessen Querschnitt für die Stromaufnahme der Säge ausreichend ist. Mindest- querschnitt 1,5 mm

• Kabeltrommel nur im abgerollten Zustand verwen- den.

• An der Maschine tätige Personen dürfen nicht ab- gelenkt werden.

• Die Sägeblätter dürfen in keinem Fall nach dem Ausschalten des Antriebs durch seitliches Gegen- drücken gebremst werden.

• Bauen Sie nur gut geschärfte, rissfreie und nicht verformte Sägeblätter ein.

• Fehlerhafte Sägeblätter müssen sofort ausge- tauscht werden.

• Benützen Sie keine Sägeblätter, die den in dieser Gebrauchsanweisung angegebenen Kenndaten nicht entsprechen.

• Es ist sicherzustellen, dass alle Einrichtungen, die das Sägeblatt verdecken, einwandfrei arbeiten.

• Sicherheitseinrichtungen an der Maschine dürfen nicht demontiert oder unbrauchbar gemacht wer- den.

• Beschädigte oder fehlerhafte Schutzeinrichtungen sind unverzüglich auszutauschen.

• Schneiden Sie keine Werkstücke, die zu klein sind, um sie sicher in der Hand zu halten.

• Die Maschine nicht soweit belasten, dass sie zum Stillstand kommt.

• Drücken Sie das Werkstück immer fest gegen die Arbeitsplatte. c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vorneh- men, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichts- maßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerk- zeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. e) Pegen Sie Elektrowerkzeuge und Einsatz- werkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elek- trowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sau- ber. Sorgfältig gepegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weni- ger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie Griffe und Griffächen trocken, sauber und frei von Öl und Fett. Rutschige Grif- fe und Griffächen erlauben keine sichere Bedie- nung und Kontrolle des Elektrowerkzeugs in un- vorhergesehenen Situationen.

a) Lassen Sie Ihr Elektrowerkzeug nur von quali- ziertem Fachpersonal und nur mit Original- Ersatzteilen reparieren. Damit wird sicherge- stellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.www.scheppach.com

• Verlassen Sie den Arbeitsplatz niemals, ohne die Säge vorher abzustellen. Warten Sie, bis die Säge zum Stillstand gekommen ist.

• Setzen, kleben oder bauen Sie keine Teile am Ar- beitstisch zusammen, während die Säge läuft.

• Säge erst nach Freimachen des Arbeitstisches von Materialresten und Werkzeugen einschalten. Las- sen Sie nur das zu bearbeitende Werkstück und et- waige Arbeitshilfen (Keile) auf dem Werktisch.

• Tragen Sie immer eine Schutzbrille.

• Halten Sie die Finger in einem sicheren Abstand vom Sägeblatt.

• Führen Sie das Werkstück sicher und fest und las- sen Sie es zu keinem Zeitpunkt locker.

• Verlassen Sie den Arbeitsplatz niemals, ohne vor- her die Säge abzustellen.

• Lassen Sie sich von Ihrer Vertrautheit mit der Säge nicht zu Unachtsamkeit verleiten. Durch Unacht- samkeit kann es bereits innerhalb von Sekunden- bruchteilen zu schweren Verletzungen kommen. Bewahren Sie die Sicherheitshinweise gut auf.

Netzspannung 220-240 V~/50 Hz Leistungsaufnahme 80 Watt (S1*) 120 Watt (S6 30%**) Hubzahl 500-1700 min

Hubbewegung 12 mm Standäche 630 x 295 mm Tisch schwenkbar 0° bis 45° nach links Tischgröße 415 x 255 mm Sägeblattlänge ca. 134 mm Ausladung 406 mm Schnitthöhe max. bei 0° 50 mm Schnitthöhe max. bei 45° 22 mm Gewicht 12,0 kg Technische Änderungen vorbehalten! *Betriebsart S1: Dauerbetrieb bei konstanter Belastung **Betriebsart S6 30%: Durchlaufbetrieb mit Aussetzbelastung (Spieldauer 10 min).

• Entfernen Sie nie lose Splitter, Späne oder einge- klemmte Holzteile bei laufendem Sägeblatt.

• Zum Beheben von Störungen am blockierten Ein- satzwerkzeug die Maschine ausschalten. Netzste- cker ziehen. Entfernen Sie die Blockade. Achtung! Verletzungsgefahr durch Sägeblatt! Tragen Sie Schutzhandschuhe! Führen Sie einen Probelauf ohne Werkstück durch. Achten Sie darauf, dass kei- ne ungewöhnlichen Geräusche oder Schwingungen auftreten. Ist dies der Fall, schalten Sie das Gerät aus und wenden sich an den Hersteller.

• Umrüstungen, sowie Einstell-, Mess- und Reini- gungsarbeiten nur bei abgeschaltetem Motor durch- führen. Netzstecker ziehen.

• Überprüfen Sie vor dem Einschalten, dass die Schlüssel und Einstellwerkzeuge entfernt sind.

• Beim Verlassen des Arbeitsplatzes den Motor aus- schalten und Netzstecker ziehen.

• Elektroinstallationen, Reparaturen und Wartungsar- beiten dürfen nur von Fachleuten ausgeführt werden.

• Sämtliche Schutz- und Sicherheitseinrichtungen müssen nach abgeschlossener Reparatur oder Wartung sofort wieder montiert werden.

• Die Sicherheits-, Arbeits-, und Wartungshinweise des Herstellers, sowie die in den Technischen Daten angegebenen Abmessungen, müssen eingehalten werden.

• Die einschlägigen Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheits- technischen Regeln müssen beachtet werden.

• Die Säge ist nur zur Aufstellung in Innenräumen ge- dacht.

• Werkstücke, die kleiner als der Sägeblattschutz sind, können zu Verletzungen an Händen und Fin- gern führen. Geeignete Hilfsmittel verwenden!

• Vermeiden Sie verkrampfte Handpositionen beim Führen des Werkstücks und Positionen, in denen ein Ausrutschen die Hand direkt ins Sägeblatt füh- ren würde.

• Legen Sie das Sägeblatt immer so ein, dass die Zähne nach unten zum Sägetisch hinweisen.

• Stellen Sie immer die korrekte Blattspannung ein, um ein Reißen der Sägeblätter zu vermeiden.

• Gehen Sie besonders vorsichtig beim Schneiden von Material mit unregelmäßigen Schnittprolen vor.

• Beim Zurückziehen des Werkstücks können sich Zähne in der Schnittfuge verhaken, besonders wenn die Sägespäne die Fuge blockieren. In diesem Fall sollten Sie die Säge abstellen, den Netzstecker zie- hen, mit einem Keil die Schnittfuge öffnen und das Werkstück abziehen.www.scheppach.com

Faktoren, welche den derzeitigen am Arbeitsplatz vor- handenen Immissionspegel beeinussen können, be- inhalten die Dauer der Einwirkungen, die Eigenart des Arbeitsraumes, andere Geräuschquellen usw., z.B. die Anzahl der Maschinen und von anderen benachbarten Vorgängen. Die zuverlässigen Arbeitsplatzwerte können ebenso von Land zu Land variieren. Diese Information soll je- doch den Anwender befähigen, eine bessere Abschät- zung von Gefährdung und Risiko vorzunehmen. Beschränken Sie die Geräuschentwicklung auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.

• Warten und reinigen Sie das Gerät regelmäßig.

• Passen Sie Ihre Arbeitsweise dem Gerät an.

• Überlasten Sie das Gerät nicht.

• Lassen Sie das Gerät gegebenenfalls überprüfen.

• Schalten Sie das Gerät aus, wenn es nicht benutzt wird. Geeignete Sägeblätter Es können alle handelsüblichen Sägeblätter mit einer Mindestlänge von 127 mm mit und ohne Stift einge- setzt werden.

7. Vor Inbetriebnahme

• Öffnen Sie die Verpackung und nehmen Sie das Ge- rät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Ver- packungs- und Transportsicherungen (falls vorhan- den).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. m WARNUNG Gerät und Verpackungsmaterialien sind kein Kin- derspielzeug! Kinder dürfen nicht mit Kunststoff- beuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

7.2 Allgemeine Hinweise

• Vor Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein. Um den Motor nicht unzulässig zu erwärmen, darf der Motor 30% der Spieldauer mit der angegebenen Nenn- leistung betrieben werden und muss anschließend 70% der Spieldauer ohne Last weiterlaufen. Geräuschemissionswerte Geräusch Die Geräuschwerte wurden entsprechend EN 61029 ermittelt. Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Schalldruckpegel L

66,9 dB Unsicherheit K

3 dB Schallleistungspegel L

79,9 dB Unsicherheit K

3 dB Schwingungsemissionswert

• Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerk- zeugs mit einem anderen verwendet werden;

• Der angegebene Schwingungsemissionswert kann auch zu einer ersten Beurteilung der (Schwin- gungs-) Belastung verwendet werden.

• Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug ver- wendet wird; Ein Warnhinweis:

• Es ist notwendig, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Schwingungsbelastung während der tatsächli- chen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar einge- schaltet ist, aber ohne Belastung läuft). Die angegebenen Werte sind Emissionswerte und müssen damit nicht zugleich auch sichere Arbeits- platzwerte darstellen. Obwohl es eine Korrelation zwi- schen Emissions- und Immissionspegeln gibt, kann daraus nicht zuverlässig abgeleitet werden, ob zusätz- liche Vorsichtsmaßnahmen notwendig sind oder nicht.www.scheppach.com

m WARNUNG Verletzungsgefahr! Ziehen Sie vor allen Montagearbei- ten an der Dekupiersäge den Netzstecker.

8.1 Montage des Sägeblattschutzes (5) und des

Niederhalters (23) (Abb. 6, 7) HINWEIS: Vor der Montage des Niederhalters (23) muss das werkseitig vormontierte Sägeblatt (21) entfernt werden (siehe 8.2).

1. Entnehmen Sie das Sägeblatt (21), wie unter 8.2

2. Entfernen Sie den Niederhalter (23) vom Säge-

blattschutz (5): Lösen Sie die Schraube (24) kom- plett mithilfe eines Kreuzschlitzschraubendrehers (nicht im Lieferumfang enthalten) (siehe Abb. 6).

3. Führen Sie den Halter (4) in die Öffnung ein (siehe

4. Fixieren Sie den Halter (4) mit der Rändelschraube (3).

5. Montieren Sie den Niederhalter (23) an den Säge-

blattschutz (5). Stecken Sie die Schraube (24) an den Halter (4). Ziehen Sie die Schraube (24) mit- hilfe eines Kreuzschlitzschraubendrehers (nicht im Lieferumfang enthalten) fest.

6. Setzen Sie das Sägeblatt (21) wieder ein, wie un-

ter 8.2 beschreiben.

7. Achten Sie darauf, dass der Niederhalter (23) das

Sägeblatt (21) nicht berührt.

8.1.1 Einstellen des Niederhalters

HINWEIS: Der Niederhalter (23) muss immer entsprechend der Werkstückhöhe angepasst werden. Das Werkstück sollte dabei jedoch nicht geklemmt werden, sondern frei beweglich bleiben. Der Niederhalter (23) dient als Sicherung, dass das Werkstück nicht nach oben geris- sen werden kann und dabei das Sägeblatt (21) zerstört.

1. Lösen Sie zum Einstellen des Niederhalters (23)

die Rändelschraube (3).

2. Stellen Sie den Niederhalter (23) entsprechend

der Werkstückhöhe ein.

3. Ziehen Sie die Rändelschraube (3) wieder fest.

• Das Sägeblatt muss frei laufen können.

• Bei bereits bearbeitetem Holz auf Fremdkörper wie z.B. Nägel oder Schrauben usw. achten.

• Bevor Sie den Ein-/Ausschalter betätigen, vergewis- sern Sie sich, ob das Sägeblatt richtig montiert ist und bewegliche Teile leichtgängig sind.

• Überzeugen Sie sich vor dem Anschließen der Ma- schine, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

• Schließen Sie die Maschine nur an eine ordnungs- gemäß installierte Schutzkontakt- Steckdose an, die mit mindestens 10 A abgesichert ist.

7.3 Montage der Dekupiersäge auf einer Werk-

bank Zur Montage benötigen Sie:

• Sechskantschraube M8 (4x)

• Sechskantmutter M8 (4x)

• Unterlegscheibe Ø 8,4 mm (8x) (nicht im Lieferumfang enthalten) Die Länge der zu verwendeten Schrauben variiert je nach Dicke der Tischplatte. m WARNUNG Verletzungsgefahr! Ziehen Sie vor allen Montagearbei- ten an der Dekupiersäge den Netzstecker.

1. Montieren Sie die Dekupiersäge auf einem massi-

ven Werktisch aus Holz. Dadurch kann eine starke Geräuschentwicklung durch Vibrationen vermie- den werden.

2. Markieren Sie die Bohrlöcher (siehe Abb. 5.2).

3. Bohren Sie 4 Löcher (Durchmesser 8 mm) in den

4. Verschrauben Sie die Dekupiersäge mit dem

Werktisch mit der Sechskantschraube (E) durch die Montagepunkte (Abb. 3 Pos. 19) in folgender Reihenfolge (Abb. 5.1): D Sechskantmutter C Unterlegscheibe A Dekupiersäge B Werktisch C Unterlegscheibe E Sechskantschraube

5. Ziehen Sie die Sechskantmuttern (D) fest an.www.scheppach.com

2. Drücken Sie den Ausleger (12) leicht nach unten. Fi-

xieren Sie das andere Ende des Sägeblattes (21) in der oberen Sägeblatthalterung (26) (siehe Abb. 9).

3. Fixieren Sie das Sägeblatt (21) mit der oberen Sä-

geblattklemmschraube (27) (siehe Abb. 10).

4. Spannen Sie das Sägeblatt (21) mit dem Spann-

hebel (11), indem Sie diesen wieder herunterdrü- cken. Überprüfen Sie die Spannung des Säge- blattes (21). Sollte die Spannung zu gering sein, können Sie diese durch Drehen im Uhrzeigersinn erhöhen. Entspannen Sie dabei vorher wieder den Spannhebel (11).

5. Setzen Sie die Tischeinlage (25) wieder ein. (siehe

8.2.4 Entnahme des Sägeblattes mit Stiften

1. Zur Entnahme des Sägeblattes (21) nehmen Sie

die Tischeinlage (25) nach oben ab. (siehe 8.2.1)

2. Lösen Sie zuerst die Spannung, indem Sie den

Spannhebel (11) nach oben klappen. Reduzieren Sie gegebenenfalls durch Drehen gegen den Uhr- zeigersinn die Spannung weiter.

3. Halten Sie das Sägeblatt fest und drücken Sie den

Ausleger (12) leicht nach unten (siehe Abb. 9).

4. Ziehen Sie das Sägeblatt aus der oberen und un-

teren Sägeblatthalterung (26/29).

8.2.5 Einsetzen des Sägeblattes mit Stiften

Die Zähne des Sägeblattes müssen immer nach unten zeigen.

1. Führen Sie ein Ende des Sägeblattes (21) durch

die Bohrung im Tisch. Führen Sie die Stifte des Sägeblattes (21) in die entsprechenden Ausspa- rungen der oberen und unteren Sägeblatthalte- rung (26/29).

2. Setzen Sie das Sägeblatt (21) zuerst in der unte-

ren Sägeblatthalterung (29) ein.

3. Drücken Sie den Ausleger (12) leicht nach unten

(siehe Abb. 9). Setzen Sie das Sägeblatt (21) in die obere Sägeblatthalterung (26) ein.

4. Überprüfen Sie die Position der Sägeblattstifte in

den Sägeblatthalterungen (26/29).

5. Spannen Sie das Sägeblatt (21) mit dem Spann-

hebel (11), indem Sie diesen wieder herunterdrü- cken. Überprüfen Sie die Spannung des Säge- blattes (21). Sollte die Spannung zu gering sein, können Sie diese durch Drehen im Uhrzeigersinn erhöhen. Entspannen Sie dabei vorher wieder den Spannhebel (11).

6. Setzen Sie die Tischeinlage (25) wieder ein. (siehe

8.2 Montage / Wechsel des Sägeblattes

(Abb. 1, 7-11) m WARNUNG Um Verletzungen durch ein versehentliches Star- ten zu vermeiden: Drücken Sie vor dem Entfer- nen oder Auswechseln des Sägeblattes immer die Taste „0“ und ziehen Sie den Netzstecker aus der Steckdose.

8.2.1 Tischeinlage entfernen / einsetzen

1. Lösen Sie die Rändelschraube (3).

2. Stellen Sie den Sägeblattschutz (5) ganz nach

3. Fassen Sie unter den Sägetisch (6) und drücken

die Tischeinlage (25) nach oben.

4. Nun kann die Tischeinlage (25) entfernt werden.

Achten Sie beim Einsetzen der Tischeinlage (25) auf die Position des Sägespaltes. Die Tischeinlage (25) muss wie in Abb. 8 eingesetzt werden. Ansonsten kann die Maschine bei Gehrungsschnitten beschädigt werden.

8.2.2 Entnahme des Sägeblattes ohne Stifte

1. Zur Entnahme des Sägeblattes (21) nehmen Sie

die Tischeinlage (25) nach oben ab. (siehe 8.2.1)

2. Lösen Sie zuerst die Spannung, indem Sie den

Spannhebel (11) nach oben klappen. Durch Dre- hen des Spannhebels (11) gegen den Uhrzeiger- sinn lässt sich die Spannung, falls nötig, weiter reduzieren.

3. Drücken Sie den Ausleger (12) leicht nach unten

4. Lösen Sie dann die obere Sägeblattklemmschrau-

5. Halten Sie nun das Sägeblatt fest, da es sonst in

das Geräteinnere fällt.

6. Lösen Sie die untere Sägeblattklemmschraube

(28) mit dem Innensechskantschlüssel (22).

7. Entnehmen Sie das Sägeblatt nach oben.

8.2.3 Einsetzen des Sägeblattes ohne Stifte

(optional) Die Zähne des Sägeblattes müssen immer nach unten zeigen.

1. Fixieren Sie das Sägeblatt (21) zuerst in der unte-

ren Sägeblatthalterung (29). Zum Fixieren des Sägeblattes (21) ziehen Sie die untere Sägeblatt- klemmschraube (28) mit dem Innensechskant- schlüssel (22) fest an.www.scheppach.com

8.5 Montage der Abblasvorrichtung (Abb. 8)

1. Stellen Sie sicher, dass der Sägeblattschutz (5)

heruntergeklappt ist.

2. Schrauben Sie die Abblasvorrichtung (1) im Uhr-

zeigersinn auf die Halterung (2), wie in Abb. 8 dar- gestellt.

8.6 Späneabsaugung (Abb. 13)

ACHTUNG: Betreiben Sie das Produkt nur mit einer geeigneten Späneabsauganlage. Verwenden Sie keinen Haus- haltsstaubsauger. Schließen Sie eine geeignete Späneabsauganlage (nicht im Lieferumfang enthalten) am Absauganschluss (15) an (siehe Abb. 13, beispielhafte Abbildung). ACHTUNG: Überprüfen und reinigen Sie regelmäßig die Absaug- kanäle.

m Achtung! Vor der Inbetriebnahme das Produkt unbedingt komplett montieren!

9.1 Allgemeine Hinweise

• Die Säge schneidet Holz nicht selbsttätig. Der Be- nutzer ermöglicht das Schneiden durch Führung des Holzes in das bewegte Sägeblatt.

• Die Zähne schneiden das Holz nur beim Abwärts- hub.

• Das Holz muss langsam in das Sägeblatt geführt werden, da die Zähne des Sägeblattes sehr klein sind.

• Jede Person, die mit der Säge umgehen will, be- nötigt eine gewisse Lernzeit. Während dieser Zeit werden sicher einige Blätter brechen.

• Beim Schneiden von dickeren Hölzern ist besonders zu beachten, dass das Sägeblatt nicht gebogen oder verdreht wird.

• Durch eine vorsichtige Arbeitsweise wird die Le- bensdauer des Sägeblatts erhöht.

9.2 Feinsicherung (7)

Die Feinsicherung (7) ist werkseitig eingesetzt und muss nicht montiert werden. Bei einem Defekt der Feinsicherung (7) gehen sie wie unter Punkt 12.2.4 be- schrieben vor. HINWEIS Auf der linken Seite bendet sich eine Aufbewahrungs- box (9), in der Sie Ersatzsägeblätter und den Innen- sechskantschlüssel verstauen können.

8.3 Überprüfung der Spannung des Sägeblattes

m WARNUNG Überprüfen Sie regelmäßig und nach dem Einset- zen eines Sägeblattes die Blattspannung. Spannen Sie das Sägeblatt nach dessen Montage, in- dem Sie den Spannhebel (11) herunterdrücken. Sollte die Blattspannung zu gering oder zu hoch sein, gehen Sie wie folgt vor:

• Klappen Sie den Spannhebel (11) nach oben.

• Drehen Sie den Spannhebel (11) im Uhrzeigersinn, um die Spannung zu erhöhen und gegen den Uhr- zeigersinn, um diese zu verringern.

• Drücken Sie den Spannhebel (11) wieder nach un- ten, um die Einstellung zu xieren. Das Sägeblatt sollte bei richtiger Spannung einen hel- len Ton beim „Anzupfen“, wie bei einer Saite, abgeben.

8.4 Feineinstellung der Winkelskala (Abb. 12; 12.1)

ACHTUNG Überprüfen Sie die Einstellung der Winkelskala, bevor Sie mit dem Gerät arbeiten.

1. Lösen Sie die Sicherungsmutter der Justier-

schraube (35) mithilfe eines Maulschlüssels SW8 (nicht im Lieferumfang enthalten).

2. Verwenden Sie zum Einstellen des Sägetisches

einen 90°-Winkel (30) (nicht im Lieferumfang ent- halten). Legen Sie diesen am Sägetisch und am Sägeblatt an (Abb. 12).

3. Lösen Sie die Rändelmutter (14). Die Justier-

schraube (35) soweit verstellen, bis der Winkel zwischen Sägeblatt (21) und dem Sägetisch (6) 90° beträgt.

4. Ziehen Sie die Rändelmutter (14) und die Siche-

rungsmutter der Justierschraube (35) wieder fest.

5. Lösen Sie die Schraube (31) und drehen Sie den

Zeiger (32) auf die 0°-Markierung.

6. Führen Sie einen Probeschnitt durch. Prüfen Sie

den Winkel am Werkstück mit einem Winkelmes- ser. Justieren Sie gegebenenfalls den Zeiger (32) nach.www.scheppach.com

1. Zur Durchführung von Gehrungsschnitten passen

Sie den Abstand des am Niederhalter (23) mon- tierten Sägeblattschutzes (5) zum Arbeitstisch entsprechend an.

2. Schwenken Sie den Tisch, indem Sie die Rändel-

mutter (14) lösen und den Sägetisch (6) in die ge- wünschte Lage kippen.

3. Ziehen Sie die Rändelmutter (14) an.

10. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig an- geschlossen. Der Anschluss entspricht den ein- schlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die ver- wendete Verlängerungsleitung müssen diesen Vorschriften entsprechen. Schadhafte Elektro-Anschlussleitung An elektrischen Anschlussleitungen entstehen oft Iso- lationsschäden. Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fens- ter oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlussleitung.

• Isolationsschäden durch Herausreißen aus der Wandsteckdose.

• Risse durch Alterung der Isolation. Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isola- tionsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schä- den überprüfen. Achten Sie darauf, dass beim Über- prüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlä- gigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeich- nung H 05 VV-F. Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift. Wechselstrommotor Die Netzspannung muss 220-240 V~ betragen. Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 1,5 Quadratmillimeter aufweisen.

9.3 Ein-/Ausschalter (16)

• Einschalten: Drücken Sie die Taste „I“.

• Ausschalten: Drücken Sie die Taste „0“. ACHTUNG Die Maschine ist mit einem Sicherheitsschalter gegen Wiedereinschalten nach Spannungsabfall ausgerüstet. Ist die Dekupiersäge eingeschaltet und die Stromzu- fuhr im Netz wird unterbrochen, bleibt die Dekupiersä- ge ausgeschaltet, auch wenn die Stromzufuhr wieder- hergestellt ist. Zum Einschalten betätigen Sie erneut die Taste „I“.

9.4 Betrieb Arbeitslampe (Abb. 4)

Betätigen Sie den Ein-/Ausschalter (20), um die Ar- beitslampe (19) ein- und auszuschalten.

9.5 Hubzahlregler (Abb. 2)

Mit dem Hubzahlregler (17) können Sie die Hubzahl entsprechend des zu schneidenden Materials einstel- len. Für weiches Material empfehlen wir hohe Hubzah- len, für hartes Material niedrige Hubzahlen. Drehen Sie den Hubzahlregler (17) im Uhrzeigersinn, erhöhen Sie die Hubzahl. Durch Drehen gegen den Uhrzeigersinn verringern Sie die Hubzahl.

9.6 Durchführung von Innenschnitten

Mit dieser Dekupiersäge sind Innenschnitte in Werk- stücke möglich, ohne dass die Außenseite oder der Umfang des Werkstücks beschädigt wird.

1. Entfernen Sie das Sägeblatt (21), wie unter 8.2 be-

2. Bohren Sie ein Loch in das Werkstück.

3. Legen Sie das Werkstück mit der Bohrung über die

Öffnung der Tischeinlage (25) auf den Sägetisch (6).

4. Installieren Sie das Sägeblatt (21) (wie unter 8.2

beschrieben) durch die Bohrung im Werkstück und stellen Sie die Blattspannung ein.

5. Entfernen Sie nach Beendigung der Innenschnitte

das Sägeblatt (21) von den Blatthalterungen (wie unter 8.2 beschrieben).

6. Nehmen Sie das Werkstück vom Tisch.

9.7 Durchführen von Gehrungsschnitten (Abb. 14)

m WARNUNG Seien Sie beim Durchführen von Gehrungsschnitten besonders vorsichtig. Durch die Neigung des Sägeti- sches wird ein Abrutschen begünstigt. Es besteht Ver- letzungsgefahr.www.scheppach.com

3. Lösen Sie die Schraube (33).

4. Nehmen Sie die Abdeckung (8) ab.

5. Blasen Sie das Geräteinnere mit Druckluft bei

niedrigem Druck aus.

6. Bringen Sie die Abdeckung (8) wieder an.

7. Fixieren Sie die Schraube (33).

8. Setzen Sie die Schraube (34) wieder ein und zie-

9. Schließen Sie die Aufbewahrungsbox (9).

Schmieren Sie die Lagerstellen (10) der Umlenkrol- len spätestens nach etwa 25-30 Betriebsstunden mit einem hochwertigen Maschinenfett.

Bei übermäßiger Funkenbildung lassen Sie die Kohle- bürsten durch eine Elektrofachkraft überprüfen. ACHTUNG Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

Wenn das Netzkabel ausgerissen, angeschnitten oder in anderer Form beschädigt ist, sollte es augenblicklich ersetzt werden.

12.2.4 Feinsicherung tauschen (Abb. 16)

Bei einem Defekt der Feinsicherung (7) ist diese durch eine Feinsicherung des gleichen Typs 5 A/250 V (ø 5 x 20 mm) auszutauschen. m WARNUNG Überbrücken Sie die Feinsicherung (7) nicht! Setzen Sie keine Sicherungen eines anderen Typs ein! Dies kann zu Beschädigungen des Gerätes führen.

12.3 Service-Informationen

Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Kohlebürsten, Sägeblatt, Tischein- lage

• nicht zwingend im Lieferumfang enthalten! Anschlüsse und Reparaturen der elektrischen Aus- rüstung dürfen nur von einer Elektrofachkraft durch- geführt werden. Bei Rückfragen bitte folgende Daten angeben:

• Daten des Maschinen-Typenschilds Anschlussart Y Wenn die Netzanschlussleitung dieses Produkts be- schädigt wird, muss sie durch den Hersteller oder sei- nen Kundendienst oder eine ähnlich qualizierte Per- son ersetzt werden, um Gefährdungen zu vermeiden.

• Transportieren Sie das Elektrowerkzeug, indem Sie es an den dafür vorgesehenen Aussparungen am Gestell und der Motorabdeckung anheben.

• Verwenden Sie niemals die Schutzvorrichtungen für Handhabung oder Transport.

• Achten Sie darauf, dass während des Transportes der freiliegende Teil des Sägeblattes abgedeckt ist, beispielsweise durch die Schutzvorrichtung.

12. Reinigung, Wartung und Ersatzteil-

bestellung m WARNUNG Schalten Sie die Säge immer aus und ziehen Sie den Netzstecker vor allen Wartungs- und Reinigungsarbeiten.

Halten Sie Schutzvorrichtungen, Luftschlitze und Mo- torengehäuse so staub- und schmutzfrei wie möglich. Wir empfehlen, das Gerät direkt nach jeder Benutzung zu reinigen.

12.1.1 Reinigung außen

• Reinigen Sie das Gerät regelmäßig mit einem feuch- ten Tuch und etwas Schmierseife.

• Verwenden Sie keine Reinigungs- oder Lösungsmit- tel. Diese könnten die Kunststoffteile des Gerätes angreifen.

• Achten Sie darauf, dass kein Wasser in das Geräte- innere gelangen kann.

12.1.2 Reinigung innen (Abb. 15)

1. Öffnen Sie die Aufbewahrungsbox (9).

2. Entfernen Sie die Schraube (34).www.scheppach.com

- Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpich- tet sind oder diese freiwillig anbieten. - Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neu- gerätes vom Hersteller kostenfrei bei diesem ab- geben oder einer anderen autorisierten Sammel- stelle in Ihrer Nähe zuführen. - Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.

• Im Falle der Anlieferung eines neuen Elektrogerä- tes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elekt- roaltgerätes, auf Nachfrage vom Endnutzer, veran- lassen. Setzen Sie sich hierzu mit dem Kundenser- vice des Herstellers in Verbindung.

• Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und ver- kauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten.

12.4 Ersatzteilbestellung

Bei der Ersatzteilbestellung (über die Service-Hotline) müssen folgende Angaben gemacht werden:

• Artikelnummer des Geräts (ist der Verpackung bzw. der Anleitung zu entnehmen) Ersatzteile und Zubehör erhalten Sie in unserem Ser- vice-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreien sowie für Kinder un- zugänglichen Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30 ˚C. Bewahren Sie das Elektrowerk- zeug in der Originalverpackung auf.

14. Entsorgung und Wiederverwertung

Hinweise zur Verpackung Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen umweltgerecht entsorgen. Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG) Elektro- und Elektronik-Altgeräte gehören nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsorgung zu- zuführen!

• Altbatterien oder -akkus, welche nicht fest im Altge- rät verbaut sind, müssen vor Abgabe zerstörungs- frei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.

• Besitzer bzw. Nutzer von Elektro- und Elektronik- geräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpichtet.

• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!

• Das Symbol der durchgestrichenen Mülltonne be- deutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.

• Elektro- und Elektronikaltgeräte können bei folgen- den Stellen unentgeltlich abgegeben werden: - Öffentlich-rechtliche Entsorgungs- bzw. Sammel- stellen (z. B. kommunale Bauhöfe).www.scheppach.com

m WARNUNG Schalten Sie die Säge immer aus und ziehen Sie den Netzstecker vor allen Wartungs- und Reinigungsarbeiten. Störung Mögliche Ursache Abhilfe Sägeblattes ohne Stifte löst sich nach Abschalten des Motors Sägeblattklemmschraube (27/28) zu leicht angezogen Sägeblattklemmschraube (27/28) fest anziehen Motor läuft nicht an Ausfall Netzsicherung Netzsicherung prüfen Verlängerungsleitung defekt Verlängerungsleitung austauschen Feinsicherung defekt Feinsicherung prüfen und ggf. durch eine Feinsicherung des gleichen Typs ersetzten Anschlüsse an Motor oder Schalter nicht in Ordnung Von Elektrofachkraft prüfen lassen Motor oder Schalter defekt Von Elektrofachkraft prüfen lassen Sägeblätter brechen Spannung falsch eingestellt Korrekte Spannung einstellen Belastung zu stark Werkstück langsamer zuführen Falscher Sägeblatttyp Korrekte Sägeblätter verwenden Werkstück nicht gerade geführt Seitendruck vermeiden Sägeblatt schwingt aus, nicht gerade ausgerichtet Halterungen nicht ausgerichtet Öffnen Sie die Schrauben, mit denen die Halterungen befestigt sind. Bringen Sie die Halterungen in lotrechte Position, ziehen Sie die Schrauben wieder anwww.scheppach.com

Garantiebedingungen Revisionsdatum 26.11.2021 Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service- rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Her- stellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zu- stande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Ge- waltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Ver- schleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlän- gerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvoll- ständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.www.scheppach.com

5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center. Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

6. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb

14 Tagen nach Eingang in unserem Service-Center. Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig. 7. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Ver- schleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus. 8. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

9. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich. Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail]

• Internet: http://www.scheppach.com

• Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor. Ersatzteile Zubehör DokumenteKontakt Reparaturwww.scheppach.com

22. Inbussleutel 3 mm

6. Technische gegevens

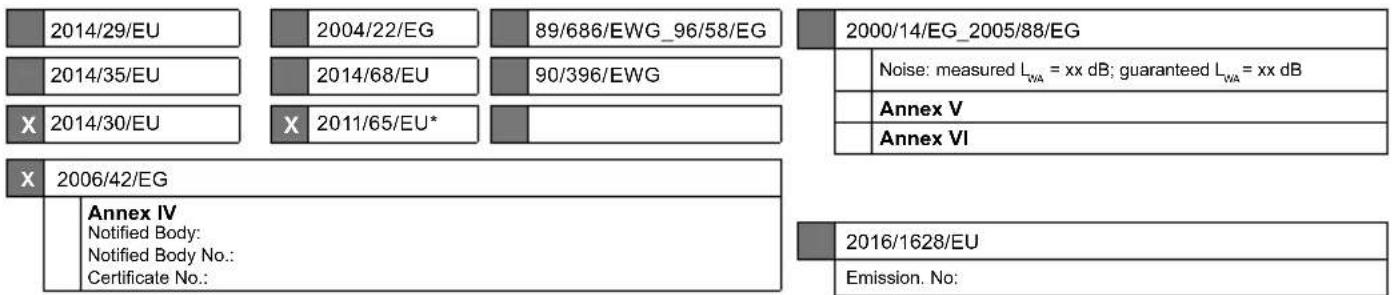

16. Konformitätserklärung

erklärt folgende Konformität gemäß EU-Richtlinien und Normen für den Artikel
