SD1600V - Fűrész SCHEPPACH - Ingyenes használati útmutató

Márka	Scheppach
Modell	SD1600V
Terméktípus	Dekupírfűrész (ívfűrész)
Hálózati feszültség	220-240 V ~ 50 Hz
Felvett teljesítmény	80 W (S1) / 120 W (S6 30 %)
Löketek száma	500 - 1 700 min⁻¹
Löket (emelőmozgás)	12 mm
Asztal méretei	415 x 255 mm
Asztal dőlésszöge	0°-tól 45°-ig balra
Maximális vágási magasság 0°-nál	50 mm
Maximális vágási magasság 45°-nál	22 mm
Fűrészlap hossza	Körülbelül 134 mm
Súly	12,0 kg
Hangnyomásszint (LpA)	66,9 dB(A) (bizonytalanság 3 dB)
Hangteljesítményszint (LWA)	79,9 dB(A) (bizonytalanság 3 dB)
Fő funkciók	Egyenes, íves és belső vágások; sebességszabályozás; munka világítás; forgácselszívás
Biztonság	Lapvédő, vészleállító, újraindításgátló biztonsági kapcsoló, kisméretű biztosíték
Karbantartás	Rendszeres tisztítás, tengelyek kenése 25-30 óránként, szénkefék cseréje
Kopóalkatrészek	Fűrészlapok, asztallap, szénkefék
Általános információk	Csak háztartási használatra; ne vágjon kerek fát; használjon megfelelő elszívást

Gyakran ismételt kérdések - SD1600V SCHEPPACH

Milyen anyagokat vághatok a Scheppach SD1600V fűrésszel?

Az SD1600V fa, plexilap, GFK (üvegszállal erősített műanyag), hab, gumi, bőr és parafa vágására alkalmas. Ne használja kerek anyag vágására.

Hogyan cseréljem ki a fűrészlapot?

Mindig húzza ki a készüléket. Vegye le az asztallapot, lazítsa meg a feszítő kart, majd lazítsa meg a felső és alsó rögzítőcsavarokat a mellékelt 3 mm-es imbuszkulccsal. Vegye ki a lapot felülről. A behelyezéshez tegye be a lapot fogakkal lefelé, először az alsó, majd a felső tartóba rögzítse, és feszítse meg a karral.

Hogyan állítsam be a vágási sebességet?

A sebességet a löketszám-szabályozóval (17. hivatkozás) állíthatja. Az óramutató járásával megegyező irányba forgatva növeli a löketek számát (500-1700 perc⁻¹), az ellenkező irányba forgatva csökkenti. Puha anyagokhoz használjon nagyobb sebességet, kemény anyagokhoz kisebbet.

Mit tegyek, ha a fűrész nem indul el?

Először ellenőrizze a hálózati biztosítékot és a hosszabbítókábelt. Ha minden rendben, ellenőrizze a kisméretű biztosítékot (5A/250V, ø5x20 mm) a házon. Ha hibás, cserélje ki azonos típusúra. Ha a probléma továbbra is fennáll, villanyszerelővel ellenőriztesse a motort vagy a kapcsolót.

Hogyan végezzek belső (belső) vágást?

Vegye ki a lapot, fúrjon egy lyukat a munkadarabba, helyezze a munkadarabot az asztalra úgy, hogy a lyuk egy vonalban legyen az asztallap nyílásával, majd helyezze vissza a lapot a lyukon keresztül. Állítsa be a feszességet, végezze el a vágást, majd vegye ki a lapot, mielőtt eltávolítja a munkadarabot.

Mi a maximális vágási magasság?

0°-os dőlésszögnél (egyenes vágás) a maximális vágási magasság 50 mm. 45°-os dőlésszögnél 22 mm.

Hogyan karbantartsam a fűrészt?

Minden használat után tisztítsa meg a külsőt nedves ruhával és enyhe szappannal. 25-30 óránként kenje meg a csapágy tengelyeit gépi zsírral. Rendszeresen ellenőrizze a lap feszességét, és szükség esetén cserélje ki a szénkeféket.

Használhatom a fűrészt munkapadon?

Igen, ajánlott a fűrészt erős munkapadra szerelni 4 db M8-as csavarral (nem tartozék) a rezgések és zaj csökkentése érdekében. Kövesse a 7.3 fejezet összeszerelési utasításait.

Mit tegyek, ha a fűrészlap gyakran eltörik?

Ez lehet helytelen feszesség, túl nagy terhelés (lassan vezesse be a munkadarabot), nem megfelelő laptípus vagy túlzott oldalirányú nyomás miatt. Ellenőrizze a lap tartók beállítását is.

Hogyan állítsam be a ferde vágási szöget?

Lazítsa meg az asztal alatti recés anyákat, döntse meg a fűrészasztalt 0°-tól 45°-ig balra, majd húzza meg az anyákat. A szög ellenőrzéséhez használjon derékszöget (nem tartozék), és szükség esetén állítsa be a mutatót a skálán.

HASZNÁLATI ÚTMUTATÓ SD1600V SCHEPPACH

Omezte tvorbu hluku na minimum!

A készüléken található szimbólumok magyarázata

A jelen kézikönyvben használt szimbólumok célja, hogy felhívják a figyelmet a lehetséges kockázatokra. A bizton-sági szimbólumokat, valamint az ezeket kísérő magyarázatokat pontosan értelmezni kell. Maguk a figyelmeztetések nem háritják el a kockázatokat, és nem helyettesítik a balesetek megelőzése érdekében hozott megfelelő intézke-déseket.

	Figyelmeztetés! A sérülések kockázatának csökkentése érdekében olvassa el a kezelési útmutatót!
	Viseljen védőszemüveget. A munka közben keletkező szikrák vagy a készülékből kikerülő szilánkok, forgács és por látásvesztést okozhat.
	Viseljen hallásvédőt. A zaj következtében hallásvesztésre kerülhet sor.
	Viseljen porvédő maszkot. Fa és más anyagok megmunkálásakor egészségre káros por keletkezhet. Azbeszttartalmú anyag megmunkálása tilos!
	Figyelem! Sérülésveszély! Ne nyúljon a mozgó fűrészlaphoz!
	A termék megfelel a hatályos európai irányelveknek.
	A termék megfelel a vonatkozó szerbiai irányelveknek.
Figyelem!	A jelen kezelési útmutatóban az Ön biztonságával kapcsolatos helyeket ez a szimbólum jelöli.

Tartalomjegyzék: Oldal:

1. Bevezetés 141
2. A készülék leírása (1–16. ábra) 141
3. Szállított elemek 142
4. Rendeltetésszerű használat.... 142
5. Biztonsági utasítások.... 142
6. Müszaki adatok.... 145
7. Üzembe helyezés előtt 146
8. Felépítés 147
9. Kezelés 149
10. Elektromos csatlakoztatás 150
11. Szállítás 150
12. Tisztítás, karbantartás és pótalkatrész-rendelés.... 150
13. Tárolás 151
14. Ártalmatlanítás és újrahasznosítás 151
15. Hibaelhárítás 152
16. Megfelelőségi nyilatkozat 362

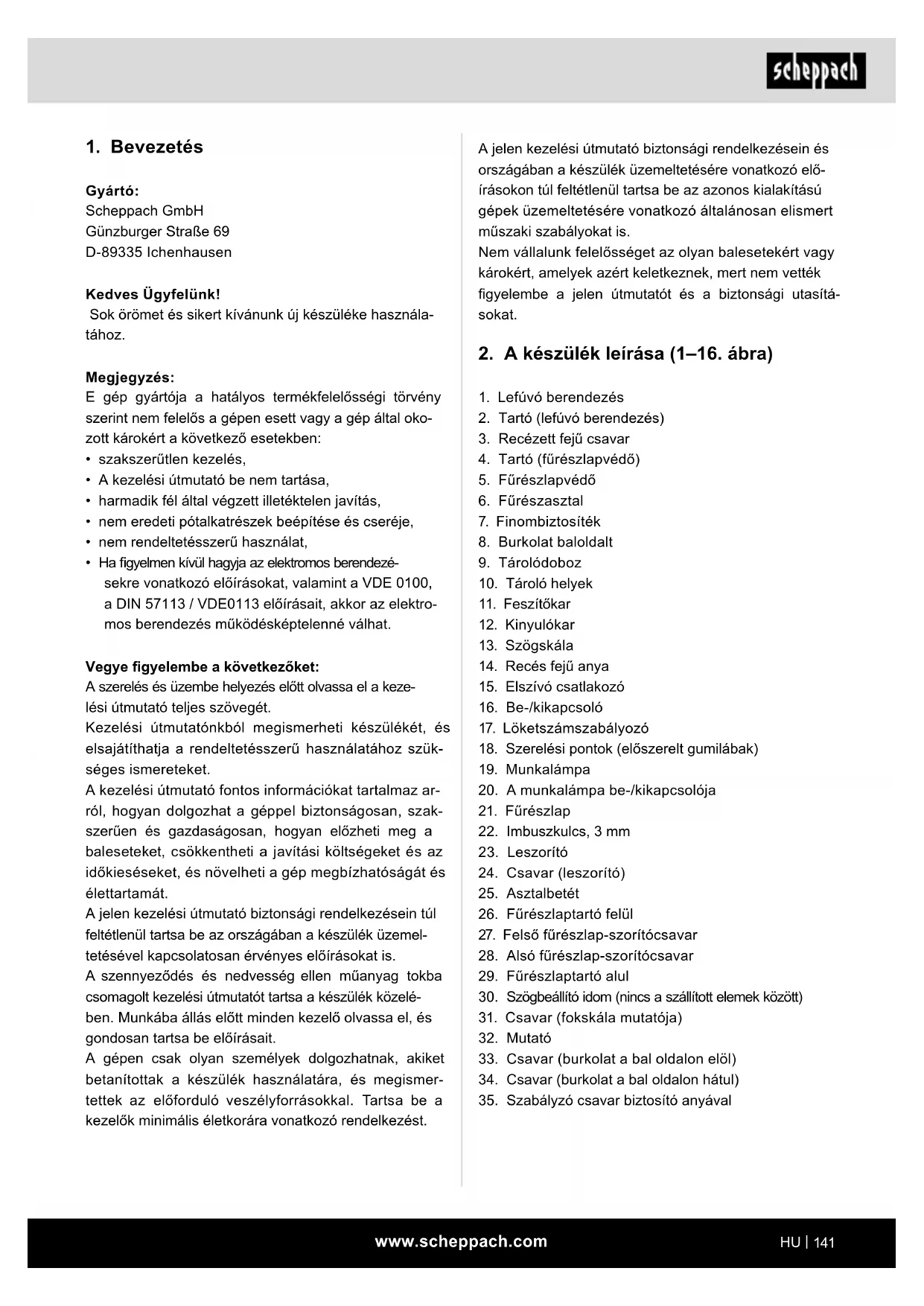

1. Bevezetés

Gyártó:

Scheppach GmbH

Sok örömet és sikert kivánunk új készüléke használatához.

Megjegyzés:

E gép gyártója a hatályos termékfelelősségi törvény szerint nem felelős a gépen esett vagy a gép által okozott károkért a következő esetekben:

• szakszerűtlen kezelés,
• A kezelési útmutató be nem tartása,
• harmadik fél által végzett illetéktelen javítás,
• nem eredeti pótalkatrészek beépítése és cseréje,
• nem rendeltetésszerű használat,
• Ha figyelmen kívül hagyja az elektromos berendezésekre vonatkozó előírásokat, valamint a VDE 0100, a DIN 57113 / VDE0113 előírásait, akkor az elektromos berendezés működésképtelenné válhat.

Vegye figyelembe a következőket:

A szerelés és üzembe helyezés előtt olvassa el a kezelési útmutató teljes szövegét.

Kezelési útmutatónkból megismerheti készülékét, és elsajátíthatja a rendeltetésszerű használatához szükséges ismereteket.

A kezelési útmutató fontos információkat tartalmaz arról, hogyan dolgozhat a géppel biztonságosan, szakszerűen és gazdaságosan, hogyan előzheti meg a baleseteket, csökkentheti a javítási költségeket és az időkieséseket, és növelheti a gép megbízhatóságát és élettartamát.

A jelen kezelési útmutató biztonsági rendelkezésein túl feltétlenül tartsa be az országában a készülék üzemeltetésével kapcsolatosan érvényes előírásokat is.

A szennyeződés és nedvesség ellen műanyag tokba csomagolt kezelési útmutatót tartsa a készülék közelében. Munkába állás előtt minden kezelő olvassa el, és gondosan tartsa be előírásait.

A gépen csak olyan személyek dolgozhatnak, akiket betanítottak a készülék használatára, és megismertettek az előforduló veszélyforrásokkal. Tartsa be a kezelők minimális életkorára vonatkozó rendelkezést.

A jelen kezelési útmutató biztonsági rendelkezésein és országában a készülék üzemeltetésére vonatkozó előírásokon túl feltétlenül tartsa be az azonos kialakítású gépek üzemeltetésére vonatkozó általánosan elismert műszaki szabályokat is.

Nem vállalunk felelősséget az olyan balesetekért vagy károkért, amelyek azért keletkeznek, mert nem vették figyelembe a jelen útmutatót és a biztonsági utasításokat.

2. A készülék leírása (1–16. ábra)

1. Lefúvó berendezés
2. Tartó (lefúvó berendezés)
3. Recézett fejű csavar
4. Tartó (fürészlapvédő)
5. Fürészlapvédő
6. Fürészasztal
7. Finombiztosíték
8. Burkolat baloldalt
9. Tárolódoboz
10. Tároló helyek
11. Feszítőkar
12. Kinyulókar
13. Szögskála
14. Recés fejü anya
15. Elszívó csatlakozó
16. Be-/kikapcsoló
17. Löketszámszabályozó
18. Szerelési pontok (előszerelt gumilábak)
19. Munkalámpa
20. A munkalámpa be-/kikapcsolója
21. Fürészlap
22. Imbuszkulcs, 3 mm
23. Leszorító
24. Csavar (leszorító)
25. Asztalbetét
26. Fürészlaptartó felül
27. Felső fűrészlap-szorítócsavar
28. Alsó fűrészlap-szorítócsavar
29. Fürészlaptartó alul
30. Szögbeállító idom (nincs a szállított elemek között)
31. Csavar (fokskála mutatója)
32. Mutató
33. Csavar (burkolat a bal oldalon elöl)
34. Csavar (burkolat a bal oldalon hátul)
35. Szabályzó csavar biztosító anyával

3. Szállított elemek

• Dekopírfűrész
  • Fürészlapvédő (5) leszorítóval (23)
  • Lefúvó berendezés (1)
• Fürészlap (21) fához és műanyagokhoz (2 db) (1 db előszerelve)
• Imbuszkulcs, 3 mm (22)
• Az eredeti üzemeltetési útmutató fordítása

4. Rendeltetésszerű használat

A dekopírfűrész szögletes faanyagok vagy más anyagok, például plexi, üvegszál erősítésű műanyag (GFK), habanyag, gumi, bőr és parafa vágására használható. Ne használja a fűrészt körkeresztmetszetű anyagok vágására. A körkeresztmetszetű anyag könnyen elmozdulhat.

Sérülésveszély! Az alkatrészek kirepülhetnek!

Csak a rendeltetésének megfelelően használja a ké- szüléket. Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebböl fakadó minden kárért és sérülésért nem a gyártó, hanem a felhasználó/kezelő viseli a felelősséget.

Kérjük, vegye figyelembe, hogy készülékeinket rendel- tetésük szerint nem kisipari, kéziipari vagy ipari hasz- nálatra tervezték. A készülékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyenértékű tevékenységekhez használja.

• Csak a géphez alkalmas fürészlapokat szabad használni.
• A rendeltetésszerű használat része a biztonsági utasítások betartása, valamint a kezelési útmutatóban foglalt szerelési és üzemeltetési utasítások betartása is.
• A gépet kezelő és karbantartó személyeknek ismerniük kell ezeket, és tájékozottnak kell lenniük a lehetséges veszélyekről.
• Ezenfelül a lehető legszigorúbban be kell tartani a balesetmegelőzési előírásokat.
• Vegye figyelembe a további általános érvényű munkaegészségügyi és biztonságtechnikai szabályokat is.
• Ha a Gépen változtatást hajt végre, az ebből eredő károkért a gyártó nem vállal felelősséget.

Fennmaradó kockázatok

Maradék kockázatok akkor is léteznek, ha az előírásoknak megfelelően használja ezt a villamos kézi szerszámot. A villamos kézi szerszám kialakításához és kiviteléhez kapcsolódóan az alábbi veszélyek jelentkezhetnek:

• A tüdő károsodására kerül sor, ha nem visel megfelelő porvédő maszkot.
• Ha nem visel megfelelő hallásvédőt, halláskárosodást szenvedhet.
• Balesetveszély, ha kezével a szerszám fedetlen vágási területére nyúl.
• Sérülésveszély a szerszámcserénél (vágásveszély).
• Ujjak zúzódása.
  • Visszacsapás általi veszély.
• A munkadarab billenése, ha nem elégséges méretű a munkadarab lehelyezési felülete.
  • A vágószerszám érintése.
• Ágdarabok és munkadarabrészek kisodrása.

5. Biztonsági utasítások

5.1 Általános biztonsági utasítások az elektromos készülékekhez

⚠ FIGYELMEZTETÉS

Elektromos szerszámok használatakor az elektromos áramütés, a sérülés- és tűzveszély ellen tartsa be a következő alapvető biztonsági intézkedéseket.

Használat előtt olvassa el az elektromos szerszám ösz- szes útmutatóját és tartsa be a biztonsági utasításokat.

1. A munkahely biztonsága

a) Gondoskodjon a munkahely tisztaságáról és megfelelő megvilágításáról. A rendetlenség, illetve a megvilágítatlan munkaterületek balesetekhez vezethetnek.
b) Ne dolgozzon az elektromos szerszámmal olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy porok találhatók. Az elektromos szerszámok szikráznak, és a szikrák meggyújthatják a port és a gözöket.
c) Az elektromos szerszám használata során tartsa távol a gyermekeket és más személyeket. A figyelem elterelése miatt elveszítheti uralmát az elektromos szerszám felett.

1. Elektromos biztonság

a) Az elektromos szerszám csatlakozódugója illeszkedjen a csatlakozóaljzatba. A csatlakozódugót semmilyen módon nem szabad módosítani. A védőföldeléssel ellátott elektromos szerszámokkal együtt ne használjon adapteres csatlakozót. A változatlan csatlakozódugók és a hozzájuk illő csatlakozóaljzatok csökkentik az áramütés kockázatát.

b) Kerülje el a teste földelt felületekkel, például csövekkel, fűtésekkel, tűzhelyekkel és hűtőszekrényekkel való érintkezését. Megnő az áramütés kockázata, ha a teste földelve van.

c) Tartsa esőtől és nedvességtől távol az elektromos szerszámokat. Az elektromos szerszámba hatoló víz növeli az áramütés kockázatát.

d) Ne használja a csatlakozó vezetéket a rendel- tetésétől eltérő módon, például az elektromos szerszám szállításához, felakasztásához vagy a csatlakozóaljzatból való kihúzásához. Tartsa távol a csatlakozó vezetéket hőtől, olajtól, éles élektől és a mozgó alkatrészeitől. A sérült vagy összegubancolódott csatlakozó vezeték növeli az áramütés kockázatát.

e) Ha a szabadban dolgozik az elektromos szerszámmal, akkor csak olyan hosszabbító vezetékeket alkalmazzon, amelyek kültéri használatra is alkalmasak. A kültéri használatra alkalmas hosszabbító vezeték használata csökkenti az áramütés kockázatát.

f) Ha elkerülhetetlen, hogy nedves környezetben használja az elektromos szerszámot, akkor használjon hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló használata csökkenti az áramütés kockázatát.

1. Személyi biztonság

a) Legyen figyelmes, ügyeljen arra, amit csinál, és az elektromos szerszám használata során józan ésszel cselekedjen. Ne használja az elektromos szerszámot, ha fáradt, vagy ha drogok, alkohol vagy gyógyszerek hatása alatt áll. Az elektromos szerszám használata során egy pillanatnyi figyelmetlenség is súlyos sérüléseket okozhat.

b) Viseljen személyi védőfelszerelést, és mindig használjon védőszemüveget. Az elektromos szerszám típusától és használatától függően alkalmazott személyi védőfelszerelések, például pormaszk, csúszásmentes munkavédelmi cipő, munkavédelmi sisak vagy hallásvédő viselése csökkenti a sérülések kockázatát.

c) Kerülje el az akaratlan üzembe helyezést. A szerszám áramellátásra és/vagy akkumulátorra való csatlakoztatása, felvétele vagy szállítása előtt győződjön meg arról, hogy ki van-e kapcsolva az elektromos szerszám. Ha az elektromos szerszám szállítása közben a kapcsolón tartja az ujját, vagy a készüléket bekapcsolva csatlakoztatja az áramellátásra, akkor balesetek történhetnek.

d) Az elektromos szerszám bekapcsolása előtt távolítsa el a beállító szerszámokat vagy a csavarkulcsokat. Az elektromos szerszám forgó részében maradt szerszám vagy kulcs sérüléseket okozhat.

e) Kerülje a rendellenes testtartást. Álljon stabilan a lábán, és mindig örizze meg egyensúlyát. Így váratlan helyzetekben is jobban irányíthatja az elektromos szerszámot.

f) Megfelelő ruházatot viseljen. Ne viseljen túl bő ruházatot vagy ékszereket. Haját és ruházatát tartsa távol a maguktól mozgó alkatrészektől. A mozgó alkatrészek elkaphatják a laza ruházatot, az ékszereket vagy a hosszú hajat.

g) Ha lehetséges a porelszívó és -gyűjtő berendezések felszerelése, azokat csatlakoztatni és megfelelően használni kell. Porelszívó használatával csökkentheti a por által okozott veszélyeket.

h) Ne keltsen hamis biztonságérzetet és ne szegje meg az elektromos szerszámra vonatkozó biztonsági előírásokat még abban az esetben sem, ha az elektromos szerszámot többszöri használat után ismerni véli. A másodperc törtrésze alatt bekövetkező súlyos sérülések lehetnek a következményei annak, ha a szerszámot gondatlanul kezeli.

1. Az elektromos szerszám használata és kezelése

a) Ne terhelje túl az elektromos szerszámot. A munkájához mindig az arra megfelelő elektromos szerszámot használja. A megfelelő elektromos szerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítménytartományban.

b) Ne használjon olyan elektromos szerszámot, amelynek hibás a kapcsolója. Az az elektromos szerszám, amelyet nem lehet be- vagy kikapcsolni, veszélyesnek számít, és meg kell javítani.

c) Húzza ki a csatlakozódugót a csatlakozóaljzatból, és/vagy vegye ki a kivehető akkumulátort, mielőtt beállításokat végez a készüléken, cserélhető szerszámokat cserél ki vagy félreteszi az elektromos szerszámot.

Ezen elővigyázatossági intézkedések megakadályozzák az elektromos szerszám akaratlan elindulását.

d) Tartsa gyermekektől távol a nem használt elektromos szerszámokat. Ne hagyja, hogy az elektromos szerszámot olyan személyek használják, akik nem ismerik azt vagy nem olvasták el a jelen utasításokat. Az elektromos szerszámok veszélyesek, ha tapasztalatlan személyek használják őket.

e) Gondosan ápolja az elektromos szerszámokat és a cserélhető szerszámot. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek-e, nem szorulnak, nincsenek-e törött vagy sérült alkatrészek, amelyek negatív hatással lennének az elektromos szerszám működésére. Az elektromos szerszám használata előtt javíttassa meg a sérült alkatrészeket. Sok bal- esetet a rosszul karbantartott elektromos szerszá- mok okoznak.

f) Tartsa élesen és tisztán a vágószerszámokat. A gondosan épolt, éles vágóélekkel rendelkező vágószerszámok kevésbé szorulnak be, és köny-nyebben vezethetők.

g) Az elektromos szerszámot, tartozékokat, betétszerszámokat stb. a jelen utasításoknak megfelelően használja. Közben vegye figyelembe a munkafeltételeket és a végrehajtandó feladatot is. Az elektromos szerszámoknak a tervezett alkalmazásoktól eltérő használata veszélyes helyzetekhez vezethet.

h) A fogantyúkat és a fogantyúfelületeket mindig száraz, tiszta, valamint olajtól és zsírtól mentes állapotban kell tartani. A csúszós fogantyú és fogantyúfelületek nem teszik lehetővé az elektromos szerszám biztonságos üzemeltetését és afölötti uralmának megőrzését előre nem látható helyzetekben.

5. Szerviz

a) Csak képzett szakszemélyzettel és csak eredeti pótalkatrészek használatával javíttassa meg elektromos szerszámát. Ezáltal biztosítható az elektromos szerszám biztonságának megőrzése.

⚠ FIGYELMEZTETÉS

Ez az elektromos szerszám üzem közben elektromágneses mezöt hoz létre. Ez a mező bizonyos körülmények között negatív hatással lehet az aktív vagy paszszív orvosi implantátumokra.

A komoly és súlyos sérülések kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám használata előtt keressék fel orvosukat és implantátumuk gyártóját.

5.2. Speciális biztonsági utasítások

- Vészhelyzet esetén kapcsolja ki közvetlenül a gépet, és húzza ki a hálózati csatlakozót.

- A fürész használata előtt és közben tartsa be az ösz-szes biztonsági utasítást.

- Ne használja a fűrészt tűzifa aprítására.

- A gép a feszültségkimaradás utáni visszakapcsolás megakadályozása érdekében biztonsági kapcsolóval rendelkezik.

- Ha hosszabbítókábelre van szükség, akkor győződjön meg arról, hogy annak keresztmetszete elégséges a fűrész áramfelvételéhez. Minimális keresztmetszet 1,5 mm².

- Kábeldob használata esetén mindig tekerje le teljesen a kábelt.

- Nem szabad a gépen dolgozó személy figyelmét elvonni.

- A fürészlapot tilos a meghajtás kikapcsolása után oldalirányú ellennyomással fékezni.

- Csak jól megélezett, nem repedt és nem deformált fürészlapot szereljen be.

- A hibás fűrészlapot haladéktalanul ki kell cserélni.

- Ne használjon olyan fürészlapot, amely nem felel meg a jelen használati utasítás paramétereinek.

- Gondoskodni kell arról, hogy a fűrészlapot takaró valamennyi berendezés kifogástalanul működjön.

- Tilos a gép biztonsági berendezéseit leszerelni vagy használhatatlanná tenni.

- A sérült vagy hibás védőberendezéseket haladéktalanul ki kell cserélni.

- Ne vágjon túl kicsi munkadarabokat, hogy kézzel biztonságosan meg tudja tartani.

- Ne terhelje meg a gépet annyira, hogy leálljon.

- A munkadarabot minden esetben erösen nyomja a munkalapnak.

- Ne próbáljon járó fűrészlap mellett eltávolítani szilánkokat, forgácsokat vagy beszorult fadarabokat.

- A blokkolt cserélhető szerszám üzemzavarának elháritása előtt kapcsolja ki a gépet. Húzza ki a hálózati csatlakozót. Szüntesse meg a blokkolódás okát. Figyelem! Fűrészlap miatti sérülésveszély! Viseljen védőkesztyűt! Próbálja ki a működést munkadarab nélkül. Ügyeljen arra, hogy ne legyenek szokatlan zajok és rezgések. Ha mégis ezt tapasztalná, kapcsolja ki a készüléket, és forduljon a gyártóhoz.

- Át- és beállítási, mérési és tisztítási munkákat csak a motor kikapcsolása után végezzen. Húzza ki a há- lózati csatlakozót.

- A bekapcsolás előtt ellenőrizze, hogy nem maradt-e a gépben kulcs és beállítószerszám.

- A munkahely elhagyásakor kapcsolja ki a motort és húzza ki a hálózati csatlakozódugót.

- A villamossági telepítési, javítási és karbantartási munkákat kizárólag szakemberek végezhetik.

- Minden védő- és biztonsági berendezést szereljen a helyére rögtön a javítás vagy karbantartás befejeztével.

- Tartsa be a gyártó biztonsági, munkavégzési és karbantartási utasításait, valamint a Műszaki adatok részben megadott méretkorlátokat.

- Tartsa be a vonatkozó baleset-megelőzési előírá-sokat és az egyéb, általánosan elismert biztonság-technikai szabályokat.

- A fürészt csak beltéri használatra tervezték.

- Az olyan munkadarabok, amelyek kisebbek, mint a fürészlapvédő, a kezek és az ujjak sérüléseit okozhatják. Használjon megfelelő segédeszközt!

- A munkadarab irányítása közben kerülje a görcsös kézpozíciókat, és az olyan helyzeteket, amikor a ki-csúszás a kezét közvetlenül a fűrészlaphoz vezetheti.

- A fürészlapot mindig úgy helyezze be, hogy a fogai lefelé nézzenek a fürészasztal felé.

- A fürészlapok elszakadásának elkerülése érdekében mindig a megfelelő lapfeszességet állítsa be.

- Legyen különösen óvatos, ha nem egyenletes profilú anyagot vág.

- A munkadarab visszahúzásakor a fogak beragadhatnak a vágási hézagba, különösen, ha a forgács elzárja a hézagot. Ebben az esetben állítsa le a fűrészt, húzza ki a hálózati csatlakozót, egy ékkel nyissa meg a vágási hézagot, és húzza le a munkadarabot.

- Soha ne hagyja el a munkavégzés helyét a fűrész előzetes leállítása nélkül. Várja meg, hogy a fűrész leálljon.

- Ne helyezzen, ragasszon és szereljen össze alkatrészeket a munkaasztalon, amíg a fűrész fut.

- Csak akkor kapcsolja be a fűrészt, miután eltávolította az anyagmaradványokat és szerszámokat a munkaasztalról. A munkaasztalon csak a megmunkálandó munkadarabot és az esetleges munkaeszközöket (ékek) hagyja fent.

- Mindig viseljen védőszemüveget.

- Ujjait tartsa biztonságos távolságban a fűrészlaptól.

- Vezesse a munkadarabot biztonságosan és szorosan tartva, soha ne tartsa lazán.

- Soha ne hagyja el a munkavégzés helyét anélkül, hogy a fűrészt előzetesen nem állítja le.

- Ügyeljen arra, hogy akkor se váljon figyelmetlenné, ha gyakorlottan bánik a fűrésszel. A figyelmetlenség súlyos sérüléseket okozhat akár egy másodperc töredéke alatt.

Örizze meg a biztonsági utasításokat.

6. Műszaki adatok

Hálózati feszültség 220-240 V, \~/50 Hz

Teljesítményfelvétel 80 watt (S1*)
	120 watt (S6 30%**)
Löketszám 500-1700 min	-1
Emelő mozgás 12 mm
Állófelület 630 x 295 mm
Forgatható asztal 0° és 45° között balra
Asztalméret 415 x 255 mm
Fűrészlap hossza kb. 134 mm
Kinyúlás 406 mm
Max. vágási magasság 0°-nál	50 mm
Max. vágási magasság 45°-nál	22 mm
Tömeg	12,0 kg

Technikai változtatások jogát a gyártó fenntartja!

*S1 üzemmód:

Folyamatos üzem állandó terhelés mellett

**S6 30% üzemmód:

Folyamatos üzem szakaszos terheléssel (ciklusidő: 10 perc). Ahhoz, hogy a motor ne melegedjen fel túlságosan, a motor a ciklusidő 30%-ában a megadott névleges teljesítménnyel üzemeltethető, majd ezt a ciklusidő 70%-ában terhelés nélküli működésnek kell követnie.

Zajkibocsátási értékek

Zaj

A zaj értékeit az EN 61029 szabvány alapján határoz-ták meg.

Viseljen hallásvédőt.

A zaj következtében hallásvesztésre kerülhet sor.

L_pA hangnyomásszint 66,9 dB

K_pA bizonytalanság 3 dB

L_WA hangteljesítményszint 79,9 dB

K_WA bizonytalanság 3 dB

Rezgéskibocsátási érték

• A megadott rezgéskibocsátási érték mérése szabványok által előírt mérési eljárással történt, és megfelelő adat az egyik elektromos szerszám másik szerszámmal történő összehasonlításához;
• A megadott rezgéskibocsátási érték a (rezgés)terhelés első becsléséhez is használható.
• Az elektromos szerszám használatának módjától függően a rezgéskibocsátási érték az elektromos szerszám tényleges használata során eltérhet a megadott értéktől;

Figyelmeztető megjegyzés:

- A felhasználó védelme érekében olyan biztonsági intézkedések meghatározására van szükség, amelyek a tényleges használati feltételek közben fennál-ló rezgésterhelés becsült értékein alapulnak (ehhez az üzemelési ciklus összes részét figyelembe kell venni, például azokat az időket, amikor ki van kapcsolva az elektromos szerszám, valamint azokat is, amikor be van ugyan kapcsolva, de terhelés nélkül működik).

A megadott értékek kibocsátási értékek, ezért nem fel-tétlenül tükrözik a biztonságos munkahelyi értékeket. Habár van összefüggés az emissziós és immissziós szint között, ebböl nem lehet megbízhatóan megálla-pítani, hogy szükség van-e további elővigyázatossági intézkedésekre.

A munkaállomáson aktuálisan érvényes immissziós szintet befolyásoló tényezők közé tartozik a kitettség időtartama, a munkatér jellege, az egyéb zajforrások stb., pl. gépek és egyéb szomszédos folyamatok száma.

Az engedélyezett munkahelyi értékek is országonként eltérők lehetnek. Ez az információ azonban segíti a felhasználót abban, hogy jobban megbecsülhesse a veszélyeztetést és a kockázatot.

Csökkentse minimális szintre a zajképződést!

• Csak kifogástalan állapotban lévő eszközöket használjon.
• Rendszeresen végezze el a készülék karbantartását és tisztítását.
• Munkamódszerét igazítsa az eszközhöz.
• Ne terhelje túl a készüléket.
• Szükség szerint ellenőriztesse a készüléket.
• Kapcsolja ki a szerszámot, ha nem használja.

Megfelelő fűrészlapok

A kereskedelmi forgalomban lévő összes, legalább 127 mm hosszú, csapos vagy csap nélküli fűrészlap használható.

7. Üzembe helyezés előtt

7.1. Kicsomagolás

• Nyissa ki a csomagolást, és óvatosan vegye ki a készüléket.
• Távolítsa el a csomagolóanyagot, valamint a csomagolási és szállítási biztosítékokat (ha vannak).
• Ellenőrizze, hogy hiánytalan-e a szállítmány.
• Ellenőrizze a készülék és a tartozékok szállításból eredő sérüléseit.
• Lehetőség szerint a jótállási idő leteltéig őrizze meg a csomagolást.

⚠ FIGYELMEZTETÉS

A készülék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacs-kókkal, fóliákkal és apró részekkel játsszanak! Len-nyelés és fulladás veszélye áll fenn!

7.2. Általános megjegyzések

• Az üzembe helyezés előtt szerelje fel az összes védelmi és biztonsági berendezést.
  • A fűrészlap mozogjon szabadon.
• Győződjön meg arról, hogy a feldolgozásra előkészített faanyagban nincsenek idegen testek, pl. szegek, csavarok stb.
• Mielőtt működteti a be-/kikapcsoló gombot, győződjön meg arról, hogy a fűrészlap helyesen van felszerelve, és hogy a mozgó alkatrészek könnyen járnak.
• A hálózati csatlakoztatás előtt győződjön meg arról, hogy az adattábla és a hálózat adatai megegyeznek.
• Csak megfelelően telepített védőérintkezővel ellátott, legalább 10 A-re biztosított csatlakozóaljzathoz csatlakoztassa a gépet.

7.3 A dekopírfűrész felszerelése műhelypadra

A szereléshez a következőkre van szükség:

• Hatlapfejű csavar, M8 (4 db)

• Hatlapú anya, M8 (4 db)

- Alátét, ∅ 8,4 mm (8 db)

(nem szerepel a szállított elemek között)

A használni kívánt csavarok hossza az asztallap vas- tagságától függően változik.

⚠ FIGYELMEZTETÉS

Sérülésveszély! A dekopírfűrészen végzett minden sze- relési munkálat előtt húzza ki a hálózati csatlakozót.

1. A dekopírfűrészt fából készült masszív munkaasztalra szerelje fel. Ezáltal elkerülhető a rezgések által okozott erős zajképződés.

2. Jelölje ki a furatokat (lásd az 5.2. ábrát).

3. Fúrjon 4 darab furatot (8 mm átmérő) a munkaasztalba.

4. Csavarozza a dekopírfűrészt a munkaasztalra a hatlapfejű csavarral (E) a szerelési pontokon (3. ábra, 19. poz.) a következő sorrendben (5.1. ábra):

D Hatlapú anya

C Alátét

A Dekopírfűrész

B Munkaasztal

C Alátét

E Hatlapfejü csavar

1. Húzza meg a hatlapú anyákat (D).

8. Felépítés

⚠ FIGYELMEZTETÉS

Sérülésveszély! A dekopírfűrészen végzett minden sze- relési munkálat előtt húzza ki a hálózati csatlakozót.

8.1. A fürészlapvédő (5) és a leszorító (23) felszerelése (6., 7. ábra)

MEGJEGYZÉS:

A leszorító (23) felszerelése előtt el kell távolítani a gyárilag előszerelt fürészlapot (21) (lásd: 8.2.).

1. Vegye le a fürészlapot (21) a 8.2. pontban leírtak szerint.

2. Távolítsa el a leszorítót (23) a fűrészlapvédőről (5): Oldja ki a csavart (24) teljesen egy csillagcsavarhúzó segítségével (nem képezi a szállított elemek részét) (lásd a 6. ábrát).

3. Vezesse be a tartót (4) a nyílásba (lásd a 7. ábrát).

4. Rögzítse a tartót (4) a recézett fejű csavarral (3).

5. Szerelje fel a leszorítót (23) a fűrészlapvédőre (5). Dugja be a csavart (24) a tartónál (4). Húzza meg a csavart (24) egy csillagcsavarhúzó segítségével (nem képezi a szállított elemek részét).

6. Helyezze vissza a fürészlapot (21) a 8.2. pontban leírtak szerint.

7. Ügyeljen arra, hogy a leszorító (23) ne érintse a fűrészlapot (21).

8.1.1. A leszorító beállítása

MEGJEGYZÉS:

A leszorítót (23) mindig a munkadarab magasságának megfelelően kell beállítani. De a munkadarab nem szorulhat, szabadon mozgathatónak kell lennie. A leszorító (23) biztosítékként szolgál, hogy a munkadarab ne tudjon felfelé kiszakadni, és ezáltal ne tudja károsítani a fűrészlapot (21).

1. A leszorító (23) beállításához oldja ki a recézett fejű csavart (3).

2. Állítsa be a leszorítót (23) a munkadarab magasságának megfelelően.

3. Ismét húzza meg a recézett fejű csavart (3).

8.2 A fürészlap felszerelése / cseréje (1., 7–11. ábra) ⚠ FIGYELMEZTETÉS

A véletlen működésbe lépés miatti sérülések elkerülése érdekében: A fűrészlap eltávolítása vagy cseréje előtt mindig nyomja meg a „0” gombot, és húzza ki a hálózati csatlakozót a csatlakozóaljzatból.

8.2.1 Az asztalbetét eltávolítása / behelyezése

1. Oldja ki a recézett fejű csavart (3).

2. Állítsa a legfelső állásba a fűrészlapvédőt (5).

3. Nyúljon a fűrészasztal (6) alá, és nyomja felfelé az asztalbetétet (25).

4. Ekkor az asztalbetét (25) eltávolítható.

Az asztalbetét (25) behelyezésekor ügyeljen a fürészelő hasítás helyzetére. Az asztalbetétet (25) a 8. ábrán látható módon kell behelyezni. Különben a gép megsérülhet, amikor gérvágást végez.

8.2.2Csap nélküli fűrészlap kiszerelése (opcionális)

1. A fűrészlap (21) levételéhez felfelé vegye le az asztalbetétet (25). (lásd: 8.2.1.)

2. Először a feszítést oldja ki a feszítőkar (11) felfelé hajtásával. A feszítőkarnak (11) az óramutató járásával ellentétes irányban való elforgatásával a feszítés, amennyiben szükséges, tovább csökkenthető.

3. Nyomja kissé lefelé a kinyulókart (12) (lásd a 9. ábrát).

4. Ezt követően oldja ki a felső fűrészlap-szorítócsavart (27).
5. Ilyenkor tartsa meg a fűrészlapot, különben beesik a készülék belsejébe.
6. Oldja ki az alsó fűrészlap-szorítócsavart (28) az imbuszkulccsal (22).
7. Felfelé vegye ki a fűrészlapot.

8.2.3 Csap nélküli fűrészlap behelyezése (opcionális)

A fűrészlap fogai mindig lefelé nézzenek.

1. Először rögzítse a fűrészlapot (21) az alsó fűrész-laptartóba (29). A fűrészlap (21) rögzítéséhez húzza meg az alsó fűrészlap-szorítócsavart (28) az imbuszkulccsal (22).
2. Nyomja kissé lefelé a kinyulókart (12). Rögzítse a fürészlap (21) másik végét a felső fürészlapartóba (26) (lásd a 9. ábrát).
3. Rögzítse a fűrészlapot (21) a felső fűrészlap-szoritócsavarral (27) (lásd a 10. ábrát).
4. Feszítse meg a fűrészlapot (21) a feszítőkar (11) újbóli lefelé nyomásával. Ellenőrizze a fűrészlap (21) feszességét. Ha a feszesség nem elégséges, növelje az óramutató járásával megegyező irányba forgatva. Ehhez először ismét lazítsa meg a feszítőkart (11).
5. Helyezze vissza az asztalbetétet (25). (lásd: 8.2.1.)

8.2.4. Csapos fürészlap kivétele

1. A fürészlap (21) levételéhez felfelé vegye le az asztalbetétet (25). (lásd: 8.2.1.)
2. Először a feszítést oldja ki a feszítőkar (11) felfelé hajtásával. Ha szükséges, csökkentse tovább a feszességet az óramutató járásával ellentétes irányba forgatással.
3. Tartsa a helyén a fűrészlapot, és enyhén nyomja lefelé a kinyúlókart (12) (ld. a 9. ábrán).
4. Húzza ki a fűrészlapot a felső és alsó fűrészlap- tartóból (26/29).

8.2.5. Csapos fűrészlap behelyezése

A fűrészlap fogai mindig lefelé nézzenek.

1. Vezesse át a fűrészlap (21) egyik végét az asztal furatán. Vezesse a fűrészlap (21) csapjait a felső és alsó fűrészlaptartó (26/29) megfelelő bemará-saiba.

2. Először helyezze be a fűrészlapot (21) az alsó fűrészlaptartóba (29).

3. Nyomja kissé lefelé a kinyulókart (12) (lásd a 9. ábrát). Helyezze be a fűrészlapot (21) a felső fűrész-laptartóba (26).

4. Ellenőrizze a fűrészlap csapjainak pozícióját a fűrészlaptartókban (26/29).
5. Feszítse meg a fűrészlapot (21) a feszítőkar (11) újbóli lefelé nyomásával. Ellenőrizze a fűrészlap (21) feszességét.
   Ha a feszesség nem elégséges, növelje az óramutató járásával megegyező irányba forgatva. Ehhez először ismét lazítsa meg a feszítőkart (11).
6. Helyezze vissza az asztalbetétet (25). (lásd: 8.2.1.)

MEGJEGYZÉS

A bal oldalon egy tárolódoboz (9) található, amelyben pótfűrészlapokat és az imbuszkulcsot tarthatja.

8.3. A fürészlap feszességének ellenőrzése ⚠ FIGYELMEZTETÉS

A fürészlap behelyezése után és rendszeresen el- lenőrizze a lap feszességét.

Beszerelés után feszítse meg a fűrészlapot a feszítő-kar (11) lefelé nyomásával.

Ha a lapfeszesség túl kicsi vagy túl nagy, akkor az alábbiak szerint járjon el:

• Hajtsa fel a feszítőkart (11).
- Forgassa a feszítőkart (11) a feszesség növeléséhez az óramutató járásával megegyező, a feszesség csökkentéséhez pedig az óramutató járásával ellentétes irányba.
- A beállítás rögzítéséhez nyomja újra lefelé a feszítőkart (11).

Ha a feszesség megfelelő, akkor a fűrészlapnak magasan „pengő” hangot kell adnia, mint egy hárfának.

8.4 A szögskála finom beállítása (12.; 12.1. ábra) FIGYELEM

Mielőtt a készüléket használni kezdi, ellenőrizze a szögskála beállítását.

1. Oldja ki a szabályzó csavar (35) biztosító anyáját egy 8-as laptávú nyitott végű csavarkulccsal (nem képezi a szállított elemek részét).
2. A fürészasztal beállításához használjon 90°-os szögbeállító idomot (30) (nem képezi a szállított elemek részét). Ezt helyezze el a fürészasztalnál és a fürészlapnál (12. ábra).

3. Oldja ki a recés fejű anyát (14). Annyira állítsa át a szabályzó csavart (35), hogy a fűrészlap (21) és a fűrészasztal (6) közötti szög 90° legyen.

4. Húzza meg ismét a recés fejű anyát (14) és a szabályzó csavar (35) biztosító anyáját.

5. Oldja ki a csavart (31), és forgassa a mutatót (32) a 0° jelölésére.
6. Végezzen próbavágást. Szögmérővel ellenőrizze a munkadarab szögét. Szükség esetén igazítsa be a mutatót (32).

8.5. A lefúvó berendezés felszerelése (8. ábra)

1. Győződjön meg róla, hogy a fűrészlapvédő (5) le van hajtva.
2. A lefúvó berendezést (1) az óramutató járásának irányában csavarja rá a tartóra (2) a 8. ábrán látható módon.

8.6. Forgácselszívás (13. ábra)

FIGYELEM:

Csak megfelelő forgácselszívó berendezéssel üzemeltesse a terméket. Ne használjon háztartási porszívót.

Csatlakoztasson egy megfelelő forgácselszívó berendezést (nincs a szállított elemek között) az elszívócsatlakozóra (15) (lásd a 13. ábrán látható példát).

FIGYELEM:

Rendszeresen ellenőrizze és tisztítsa az elszívócsatornákat.

9. Kezelés

Figyelem!

Az üzembe helyezés előtt feltétlenül szerelje ösz- sze teljesen a készüléket!

9.1. Általános megjegyzések

• A fűrész nem önműködő módon végzi a fa vágását. A vágási művelet a kezelő segítségével megy végbe a fadarabnak a mozgó fűrészlapnál történő vezetésével.
• A fogak csak a lefelé irányuló löket során végzik a fa vágását.
• A fadarabot lassan kell vezetni a fürészlapnál, mivel a fürészlap fogai nagyon kicsik.
• A fűrésszel történő munkavégzés betanulásához bizonyos idő szükséges. Ezen idő alatt biztos, hogy eltörik néhány fűrészlap.
• Vastagabb faanyagok vágásánál különösen kell ügyelni arra, hogy a fűrészlap ne hajoljon be és ne forogjon el.
• Az óvatos munkavégzéssel megnövelhető a fűrész-lap élettartama.

9.2. Finombiztosíték (7)

A finombiztosíték (7) gyárilag behelyezésre került, nincs szükség a felszerelés elvégzésére. A finombiztosíték (7) meghibásodása esetén a 12.2.4. pontban leírtak szerint járjon el.

9.3. Be-/kikapcsoló (16)

• Bekapcsolás: Nyomja meg az „l” gombot.
• Kikapcsolás: Nyomja meg a „0“ gombot.

FIGYELEM

A gép a feszültségkimaradás utáni visszakapcsolás megakadályozása érdekében biztonsági kapcsolóval rendelkezik.

Ha a dekopírfűrész be van kapcsolva, és közben a há- lózati áramellátás megszakad, a dekopírfűrész nem indul el újra automatikusan, ha az áramellátás helyreáll. Bekapcsoláshoz nyomja meg újra az „l” gombot.

9.4. Munkalámpa működtetése (4. ábra)

Nyomja meg a be-/kikapcsolót (20) a munkalámpa (19) be- és kikapcsolásához.

9.5. Löketszám-szabályozó (2. ábra)

A löketszám-szabályozóval (17) beállíthatja a vágni kívánt anyagnak megfelelő löketszámot. Lágy anyagokhoz nagy löketszámot, kemény anyagokhoz kis löketszámot javaslunk. Forgassa a löketszám-szabályozót (17) az óramutató járásával megegyező irányba, ha a löketszámot növelni szeretné. Az óramutató járásával ellentétes irányba forgatással csökkentheti a löketszá-mot.

9.6. Belső vágások végrehajtása

Ezzel a dekopírfűrésszel lehetőség van munkadarabok belső vágására is anélkül, hogy a munkadarab külső oldala vagy kerülete sérülne.

1. Távolítsa el a fűrészlapot (21) a 8.2. pontban leírtak szerint.
2. Fúrjon a munkadarabba egy furatot.
3. Helyezze a furattal ellátott munkadarabot az asztalbetét (25) nyílása fölé a fűrészasztalra (6).
4. Szerelje fel a fűrészlapot (21) (a 8.2. pontban le-irtak szerint) a munkadarab furatán keresztül, és állítsa be a fűrészlap feszességét.
5. A belső vágások befejezése után távolítsa el a fű- részlapot (21) a laptartókról (a 8.2. pontban leírtak szerint).
6. Vegye le a munkadarabot az asztalról.

9.7. Gérvágások végrehajtása (14. ábra) ⚠ FIGYELMEZTETÉS

Ha gérvágást végez, legyen különösen óvatos. A fű-részasztal dőlése miatt könnyebben lecsúszhat a munkadarab. Sérülésveszély áll fenn.

1. A gérvágáshoz állítsa be megfelelőre a leszorítóra (23) felszerelt fűrészlapvédő (5) és a munkaasztal közötti távolságot.
2. Fordítsa el az asztalt a recés fejű anya (14) kioldásával, és billentse a fűrészasztalt (6) a kívánt helyzetbe.
3. Húzza meg a recés fejű anyát (14).

10. Elektromos csatlakoztatás

A telepített villanymotor üzemkész állapotban van csatlakoztatva. A csatlakoztatás megfelel a vonatkozó VDE és DIN előírásoknak.

Az ügyfél által biztosított hálózati csatlakozásnak, valamint az alkalmazott hosszabbító vezetéknek meg kell felelnie ezen előírásoknak.

Sérült elektromos csatlakozóvezetékek

Az elektromos csatlakozóvezetékeken gyakran sérült a szigetelés.

Ennek okai a következők:

• Megnyomódások, ha a csatlakozóvezetékeket ablak- vagy ajtónyílásokon vezeti át
• Megtörések, amikor szakszerűtlenül vezetik vagy rögzítik a csatlakozóvezetéket
• Elnyíródások, amikor áthajtanak a csatlakozóvezetéken
• A szigetelés sérülései, amikor a vezetéket kirántják a konnektorból.
• Repedések a szigetelés előregedése miatt.

Az ilyen sérült elektromos csatlakozóvezetékek nem használhatók, és a szigetelés sérülései miatt életveszélyesek.

Rendszeresen ellenőrizze az elektromos csatlakozóvezetékek sérüléseit. Ügyeljen arra, hogy a csatlakozóvezeték az ellenőrzéskor ne legyen az áramhálózatra csatlakoztatva.

Az elektromos csatlakozóvezetékeknek meg kell felelniük a vonatkozó VDE- és DIN-előírásoknak.

Csak H 05 VV-F jelölésü csatlakozó vezetékeket használjon.

A csatlakozókábelen kötelező a nyomtatott típusmegnevezés megléte.

Váltóáramú motor

A hálózati feszültség 220-240 V\~ legyen.

A legfeljebb 25 m hosszabbító vezetékek legalább 1,5 négyzetmilliméter keresztmetszettel rendelkezzenek.

Az elektromos berendezés csatlakoztatásait és javítá- sait csak villanyszerelő végezze.

Információ kérése esetén a következő adatokat adja meg:

• A motor áramneme
• A gép típustáblájának adatai

Y csatlakoztatási mód

Ha megsérül a készülék hálózati csatlakozóvezetéke, akkor a veszélyek elkerülése érdekében a gyártóval, annak ügyfélszolgálatával vagy hasonló képesítéssel rendelkező szakemberrel cseréltesse ki.

11. Szállítás

• Az elektromos szerszámot úgy szállítsa, hogy az állványon és a motorburkolaton kialakított bemarásoknál emelje meg.
• Soha ne használja a védőberendezéseket a szerszám megfogására vagy szállítására.
• Ügyeljen arra, hogy a szállítás során a fűrészlap szabadon lévő része például egy védőszerkezet segítségével le legyen fedve.

12. Tisztítás, karbantartás és pótalkat- rész-rendelés

⚠ FIGYELMEZTETÉS

Bármilyen karbantartási és tisztítási munka megkezdése előtt kapcsolja ki a fűrészt és húzza ki a hálózati csatlakozót.

12.1. Tisztítás

A védőberendezéseket, levegőnyílásokat és a motorházat tartsa portól és szennyeződéstől mentesen, amennyire csak lehetséges. Javasoljuk, hogy a készüléket minden használat után közvetlenül tisztítsa meg.

12.1.1. Külső tisztítás

• Rendszeresen tisztítsa meg a készüléket egy nedves ruhával és egy kis kenőszappannal.
• Ne használjon tisztító- és oldószereket. Ezek ki- kezdhetik a készülék műanyag alkatrészeit.
• Ügyeljen arra, hogy ne juthasson víz a készülék belsejébe.

12.1.2. Belső tisztítás (15. ábra)

1. Nyissa ki a tárolódobozt (9).
2. Távolítsa el a csavart (34).
3. Oldja ki a csavart (33).
4. Vegye le a borítást (8).
5. Alacsony nyomású sürített levegővel fújja ki a ké- szülék belső részét.
6. Helyezze vissza a borítást (8).
7. Rögzítse a csavart (33).
8. Helyezze vissza a csavart (34), és húzza meg.
9. Zárja le a tárolódobozt (9).

12.2 Karbantartás

12.2.1. Csapágyak (1. ábra / 10. poz.)

A vezetőgörgők csapágyainak (10) kenését legalább kb. 25-30 üzemóránként végezze el magas minőségű gépzsírral.

12.2.2. Szénkefék

Túlzott szikraképződés esetén villamossági szakemberrel ellenőriztesse a szénkeféket.

FIGYELEM

A szénkeféket csak villamossági szakember cserélheti ki.

12.2.3. Hálózati kábel

Ha a hálózati kábel kiszakadt, megvágták vagy más formában károsodott, akkor azonnal ki kell cserélni.

12.2.4. A finombiztosíték cseréje (16. ábra)

Meghibásodás esetén a finombiztosítékot (7) cserélje ki azonos típusú, 5 A/250 V (ø 5 x 20 mm) értékekkel rendelkező finombiztosítékra.

⚠ FIGYELMEZTETÉS

Ne hidalja át a finombiztosítékot (7)! Ne használjon eltérő típusú biztosítékot! Ez a készülék sérüléseihez vezethet.

12.3. Szervizinformációk

Vegye figyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség.

Kopásnak kitett alkatrészek*: Szénkefék, fürészlap, asztalbetét

* nem szerepel kötelezően a szállított elemek között!

12.4. Pótalkatrész rendelése

Pótalkatrész (a Szerviz forróvonalon keresztül való) rendelése esetén a következő adatokat kell megadni:

• A készülék típusa
- A készülék cikkszáma (a csomagoláson, illetve az útmutatóban található)

Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot.

13. Tárolás

Sötét, száraz és fagymentes, valamint gyermekek számára nem hozzáférhető helyen tárolja a készüléket és tartozékait. Az optimális tárolási hömérséklet 5 °C és 30 °C között van. Az elektromos szerszámot az eredeti csomagolásában tárolja.

14. Ártalmatlanítás és újrahasznosítás

A csomagolásra vonatkozó megjegyzések

A csomagolóanyagok újrahaszno-síthatók. Kérjük, ártalmatlanítsa a csomagolásokat környezetbarát módon.

Megjegyzések az elektromos és elektronikai berendezések ártalmatlanításáról (törvényi rendelkezések)

A leselejtezett elektromos és elektronikai be- rendezések nem minősülnek kommunális hulladéknak, hanem szelektíven gyűjtendők, illetve le kell adni őket ártalmatlanításra!

• A leselejtezett akkumulátorokat és elemeket, melyek nincsenek rögzített módon telepítve a készülékbe, leadás előtt roncsolásmentesen el kell távolítani! Ezek ártalmatlanítását az akkumulátorok hulladékkezelésére vonatkozó törvény szabályozza.
• Az elektromos és elektronikai berendezések tulajdonosát, illetve használóját törvény kötelezi a berendezések leadására az élettartamuk lejártával.
• A végfelhasználó saját maga viseli a felelősséget adatainak törléséért az ártalmatlanítandó készülékről!
• Az áthúzott kuka ikonja arra utal, hogy a leselejte-zett elektromos és elektronikai berendezések nem minősülnek kommunális hulladéknak, és külön kell őket ártalmatlanítani.

- A leselejtezett elektromos és elektronikai berendezéseket az alábbi átvevőhelyeken lehet díjmentesen leadni újrahasznosításra:

- Önkormányzati hulladékszigetek és gyűjtőhelyek (kerületi, illetve települési hulladékudvarok)

- Az elektronikai berendezés vásárlásának helyszíne (telephellyel rendelkező vagy online forgalmazó), amennyiben a kereskedő kötelezhető a visszavételre, vagy önkéntesen vállalia azt.

- Készülékfajtánként legfeljebb három darab, 25 cm-t élhosszúságot meg nem haladó leselejtezett berendezést anélkül lehet térítésmentesen visszavinni a gyártónak, hogy elötte új készüléket vásárolt volna nála, illetve ugyanígy leadhatja öket az Ön közelében található illetékes gyűjtőhelyen is.

- A gyártók és forgalmazók további, kiegészítő visszavételi rendelkezéseiről az adott szolgáltató ügyfélszolgálatán tájékozódhat.

- Ha magánháztartásába kiszállítással rendelt új elektronikai berendezést a gyártótól, akkor végfelhasználóként a gyártótól kérheti a régi berendezés díjtalan elszállítását. Ennek érdekében vegye fel a kapcsolatot a gyártó ügyfélszolgálatával.

- A fentebb közöltek csak azokra a berendezésekre vonatkoznak, melyeket az Európai Unióban telepítettek és értékesítettek, és így a 2012/19/EU európai irányelv hatálya alá tartoznak. Az Európai Unión kívüli országban a fentiektől eltérő rendelkezések vonatkozhatnak a leselejtezett elektromos és elektronikai berendezések ártalmatlanítására.

15. Hibaelhárítás

⚠ FIGYELMEZTETÉS

Bármilyen karbantartási és tisztítási munka megkezdése előtt kapcsolja ki a fűrészt és húzza ki a hálózati csatlakozót.

Üzemzavar Lehetséges ok Megoldás
A motor leállítását követően a csap nélküli fűrészlap kilazul	A fűrészlap-szorítócsavar (27/28) nincs elég szorosan meghúzva	Húzza meg megfelelően a fűrészlap-szorítócsavart (27/28)
A motor nem indul be Leoldott a biztosíték Ellenőrizze a hálózati biztosítékot
Eltörnek a fűrészlapok	Hibásan van beállítva a feszesség	Állítsa be a helyes feszességet
	A terhelés túl nagy	Lassabban vezesse a munkadarabot
	Nem megfelelő a fűrészlap típusa	Használjon megfelelő fűrészlapokat
	Nem egyenesen vezetik a munkadarabot	Kerülje az oldalirányú nyomást
A fűrészlap kileng, nem egyenesen van beállítva.	A tartók nincsenek beállítva	Lazítsa meg a tartók rögzítócsavarjait. Állítsa függőleges pozícióba a tartókat, húzza meg újra a csavarokat.

A nyilvánvaló hibákat ki kell jelenteni számított 8 napon belül az áruk, különben a vevő elveszti minden igényt az ilyen hibák. Kínálunk garanciát a gépeinket a megfelelő kezelés időtartamának hallgatólagos garancia a szállítás időpontját oly módon, hogy cserélje ki minden egyes része ezen idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket, hogy nem termel magunkat, hogy csak olyan garanciát, hiszen jogosultak jótállási igények beszállítókkal szemben. A költségek beillesztése az új részek a vevőnek. Átalakítása és csökkentése követelések és egyéb kártérítési igények ki vannak zárva.

Gwarancja PL
