SD1600V - Fierăstrău SCHEPPACH - Manual de utilizare gratuit

Marcă	Scheppach
Model	SD1600V
Tip de produs	Ferăstrău de decupat (ferăstrău pentru contur)
Tensiunea rețelei	220-240 V ~ 50 Hz
Putere absorbită	80 W (S1) / 120 W (S6 30 %)
Număr de curse	500 - 1 700 min⁻¹
Cursă (mișcare de ridicare)	12 mm
Dimensiunile mesei	415 x 255 mm
Înclinarea mesei	0° la 45° spre stânga
Înălțimea maximă de tăiere la 0°	50 mm
Înălțimea maximă de tăiere la 45°	22 mm
Lungimea lamei de ferăstrău	Aproximativ 134 mm
Greutate	12,0 kg
Nivel de presiune sonoră (LpA)	66,9 dB(A) (incertitudine 3 dB)
Nivel de putere sonoră (LWA)	79,9 dB(A) (incertitudine 3 dB)
Funcții principale	Tăieri drepte, curbe și interne; reglarea vitezei; iluminare de lucru; aspirare a așchiilor
Siguranță	Protecție lamă, oprire de urgență, întrerupător de siguranță anti-repornire, siguranță fină
Întreținere	Curățare regulată, lubrifierea axelor la fiecare 25-30 h, înlocuirea periilor de cărbune
Piese de uzură	Lame de ferăstrău, platoul mesei, perii de cărbune
Informații generale	Doar pentru uz casnic; nu tăiați lemn rotund; folosiți o aspirare adecvată

Întrebări frecvente - SD1600V SCHEPPACH

Ce materiale pot tăia cu ferăstrăul Scheppach SD1600V?

SD1600V este concepută pentru a tăia lemn, plexiglas, GFK (plastic ranforsat cu fibre de sticlă), spumă, cauciuc, piele și plută. Nu utilizați pentru tăierea materialului rotund.

Cum se schimbă lama de ferăstrău?

Debranșați întotdeauna aparatul. Scoateți platoul mesei, slăbiți pârghia de tensionare, apoi slăbiți șuruburile de strângere superior și inferior cu cheia Allen de 3 mm furnizată. Scoateți lama prin partea de sus. Pentru montare, introduceți lama cu dinții în jos, fixați-o mai întâi în suportul inferior, apoi pe cel superior, și tensionați-o cu pârghia.

Cum se reglează viteza de tăiere?

Viteza se reglează cu regulatorul numărului de bătăi (ref. 17). Rotiți în sensul acelor de ceas pentru a crește numărul de curse (500-1700 min⁻¹) și în sens invers pentru a-l scădea. Utilizați viteză mare pentru materiale moi și viteză mică pentru materiale dure.

Ce fac dacă ferăstrăul nu pornește?

Verificați mai întâi siguranța rețelei și prelungitorul. Dacă totul este OK, verificați siguranța fină (5A/250V, ø5x20 mm) situată pe carcasă. Dacă este defectă, înlocuiți-o cu un model identic. Dacă problema persistă, faceți verificarea motorului sau a întrerupătorului de către un electrician.

Cum se efectuează o tăiere internă?

Scoateți lama, găuriți o gaură în piesă, plasați piesa pe masă aliniind gaura cu deschiderea platoului, apoi repozitionați lama prin gaură. Reglați tensiunea, efectuați tăierea, apoi scoateți lama înainte de a scoate piesa.

Care este înălțimea maximă de tăiere?

La 0° înclinare (tăiere dreaptă), înălțimea maximă de tăiere este de 50 mm. La 45° înclinare, este de 22 mm.

Cum se întreține ferăstrăul?

După fiecare utilizare, curățați exteriorul cu o cârpă umedă și săpun blând. La fiecare 25-30 de ore, lubrifiați axele lagărului cu grăsime pentru mașini. Verificați regulat tensiunea lamei și înlocuiți periile de cărbune dacă este necesar.

Pot folosi ferăstrăul pe un blat de lucru?

Da, se recomandă montarea ferăstrăului pe o bancă de lucru solidă cu ajutorul a 4 șuruburi M8 (nu sunt furnizate) pentru a reduce vibrațiile și zgomotul. Urmați instrucțiunile de montaj din capitolul 7.3.

Ce fac dacă lama de ferăstrău se sparge des?

Aceasta poate fi cauzată de o tensionare incorectă, o sarcină prea mare (introduceți piesa încet), un tip de lamă nepotrivit sau o presiune laterală excesivă. Verificați și alinierea suporturilor lamei.

Cum se reglează unghiul de tăiere înclinat?

Slăbiți piulițele moletate de sub masă, înclinați masa ferăstrăului de la 0° la 45° spre stânga, apoi strângeți din nou piulițele. Pentru a verifica unghiul, utilizați un echer (nu este furnizat) și ajustați indicatorul pe scara gradată dacă este necesar.

MANUAL DE UTILIZARE SD1600V SCHEPPACH

Explicația simbolurilor de pe produs

Utilizarea simbolurilor din acest manual trebuie să vă atragă atenția asupra posibilelor riscuri. Simbolurile de securitate și declarațiile, care le însoțesc, trebuie înțelese exact. Avertizările în sine nu îndepărtează riscurile și nu pot înlocui măsurile corecte pentru prevenirea accidentelor.

	Avertizare! Pentru reducerea riscului de vătămare citiți manualul de utilizare!
	Purtați ochelari de protecție. Scânteile sau fragmentele libere, așchiile și prafurile produse în timpul lucrului pot duce la pierderea vederii.
	Purtați căști antifonice. Influența zgomotului poate provoca pierderea auzului.
	Purtați o mască anti-praf. La prelucrarea lemnului și a altor materiale se poate produce praf nociv pentru sănătate. Nu este permisă prelucrarea materialului care conține azbest!
	Atenție! Pericol de vătămare! Nu interveniți dacă pânza de ferăstrău este în funcțiune!
	Produsul este conform cu directivele europene aplicabile.
	Produsul este conform cu directivele sârbe în vigoare.
⚠ Atenție!	În acest manual de utilizare, am marcat cu acest simbol pasajele care privesc siguranța dumneavoastră.

Cuprins: Pagină:

1. Introducere....320
2. Descrierea aparatului (Fig. 1-16)....320
3. Pachetul de livrare 321
4. Utilizarea conformă cu destinația.... 321
5. Indicații de securitate....321
6. Date tehnice.... 324
7. Înainte de punerea în funcțiune.... 325
8. Structura 326
9. Operarea....328
10. Branşamentul electric....329
11. Transportul....329
12. Curățarea, întreținerea curentă șicomanda pentru piese de schimb ..... 329
13. Depozitare.... 330
14. Eliminarea ca deșeu și revalorificarea 330
15. Remedierea avariilor .... 331
16. Declarația de conformitate 364

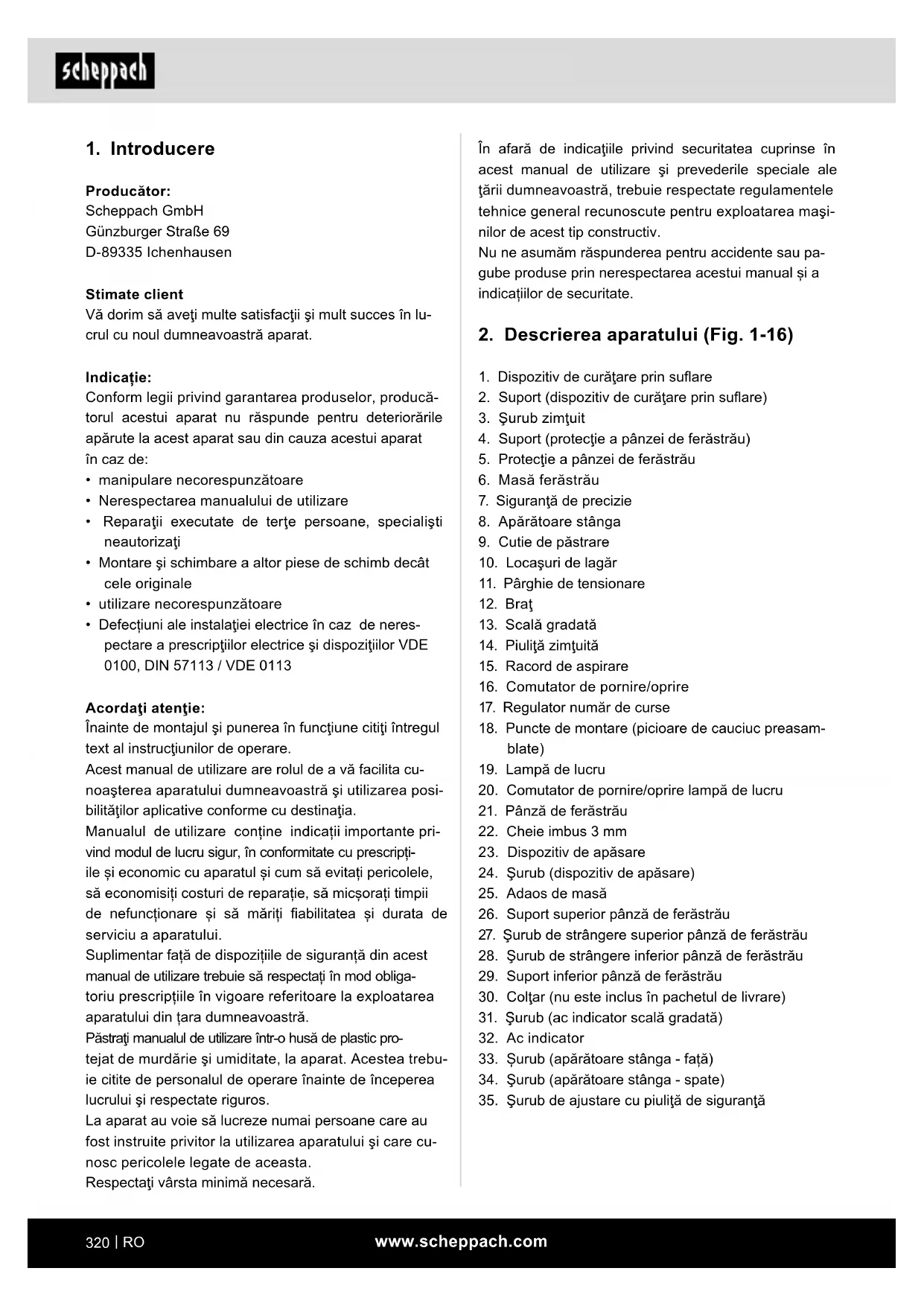

1. Introducere

Producător:

Scheppach GmbH

Vă dorim să aveți multe satisfacții și mult succes în lu- crul cu noul dumneavoastră aparat.

Indicatie:

Conform legii privind garantarea produselor, producătorul acestui aparat nu răspunde pentru deteriorările apărute la acest aparat sau din cauza acestui aparat în caz de:

• manipulare necorespunzătoare
• Nerespectarea manualului de utilizare
• Reparații executate de terțe persoane, specialiști neautorizați
• Montare și schimbare a altor piese de schimb decât cele originale
  • utilizare necorespunzătoare
• Defecțiuni ale instalației electrice în caz de nerespectare a prescripțiilor electrice și dispozițiilor VDE 0100, DIN 57113 / VDE 0113

Acordati atenție:

Înainte de montajul și punerea în funcțiune citiți întregul text al instructiunilor de operare.

Acest manual de utilizare are rolul de a vă facilita cu-noașterea aparatului dumneavoastră și utilizarea posibilităților aplicative conforme cu destinația.

Manualul de utilizare conține indicații importante privind modul de lucru sigur, în conformitate cu prescripțiile și economic cu aparatul și cum să evitați pericolele, să economisiti costuri de reparație, să micșorați timpii de nefunctionare și să măriți fiabilitatea și durata de serviciu a aparatului.

Suplimentar față de dispozițiile de siguranță din acest manual de utilizare trebuie să respectați în mod obligatoriu prescripțiile în vigoare referitoare la exploatarea aparatului din țara dumneavoastră.

Păstrați manualul de utilizare într-o husă de plastic protejat de murdărie și umiditate, la aparat. Acestea trebuie citite de personalul de operare înainte de începerea lucrului și respectate riguros.

La aparat au voie să lucreze numai persoane care au fost instruite privitor la utilizarea aparatului și care cu-nosc pericolele legate de aceasta.

Respectați vârsta minimă necesară.

În afară de indicațiile privind securitatea cuprinse în acest manual de utilizare și prevederile speciale ale țării dumneavoastră, trebuie respectate regulamentele tehnice general recunoscute pentru exploatarea mașinilor de acest tip constructiv.

Nu ne asumăm răspunderea pentru accidente sau pagube produse prin nerespectarea acestui manual și a indicatiilor de securitate.

2. Descrierea aparatului (Fig. 1-16)

1. Dispozitiv de curățare prin suflare
2. Suport (dispozitiv de curățare prin suflare)
3. Şurub zimțuit
4. Suport (protecție a pânzei de ferăstrău)
5. Protectie a pânzei de ferăstrău
6. Masă ferăstrău
7. Siguranță de precizie
8. Apărătoare stânga
9. Cutie de păstrare
10. Locaşuri de lagâr
11. Pârghie de tensionare
12. Brat
13. Scală gradată
14. Piuliţă zimțuită
15. Racord de aspirare
16. Comutator de pornire/oprire
17. Regulator număr de curse
18. Puncte de montare (picioare de cauciuc preasamblate)
19. Lampă de lucru
20. Comutator de pornire/oprire lampă de lucru
21. Pânză de ferăstrău
22. Cheie imbus 3 mm
23. Dispozitiv de apăsare
24. Şurub (dispozitiv de apăsare)
25. Adaos de masă
26. Suport superior pânză de ferăstrău
27. Şurub de strângere superior pânză de ferăstrău
28. Şurub de strângere inferior pânză de ferăstrău
29. Suport inferior pânză de ferăstrău
30. Coltar (nu este inclus în pachetul de livrare)
31. Şurub (ac indicator scală gradată)
32. Ac indicator
33. Şurub (apărătoare stânga - față)
34. Şurub (apărătoare stânga - spate)
35. Şurub de ajustare cu piuliță de siguranță

3. Pachetul de livrare

• Ferăstrău de decupat
• Protectie a pânzei de ferăstrău (5) cu dispozitiv de apăsare (23)
• Dispozitiv de curățare prin suflare (1)
• Pânză de ferăstrău (21) pentru lemn și mase plastice (2x) (1x premontat)
  • Cheie imbus 3 mm (22)
  • Manual de exploatare original

4. Utilizarea conformă cu destinația

Ferăstrăul de decupat servește la tăierea lemnelor cu muchii sau altor materiale ca de ex. plexiglas, plastic întărit cu fibră de sticlă, material spongios, cauciuc, piele și plută. Nu utilizați ferăstrăul pentru tăierea materialelor rotunde. Materialul rotund se poate înclina greșit ușor.

Pericol de vătămare! Piesele pot fi proiectate în afară!

Aparatul se va utiliza numai conform destinației. Orice altă utilizare este considerată neconformă cu destinația. Pentru pagubele materiale și vătămările de orice fel rezultate pe cale de consecință răspunde utilizatorul/ operatorul și nu producătorul.

Vă rugăm să aveți în vedere că aparatele noastre nu au fost construite având ca destinație utilizarea profesională sau industrială. Nu preluăm garanția dacă aparatul este utilizat în regim profesional sau industrial, precum și la activități la fel de solicitante.

• Se vor utiliza numai pânze de ferăstrău adecvate pentru mașină.
• Din utilizarea conformă cu destinația face parte și respectarea indicațiilor de securitate, precum și a manualului de montaj și a indicațiilor de operare din manualul de utilizare.
• Persoanele care operează și întrețin mașina trebuie să fie familiarizați cu aceasta și informați cu privire la pericolele posibile.
• Suplimentar trebuie respectate strict prescriptiile de prevenire a accidentelor în vigoare.
• Tineți cont de celelalte regulamente generale din domeniul de medicină a muncii și tehnica securității.
• Modificările la mașină exclud complet orice răspundere a producătorului pentru prejudiciile rezultate din situațiile respective.

Riscuri reziduale

Chiar dacă operați scula electrică conform prescriptiilor, există întotdeauna riscuri neclasificate.

Pot apărea următoarele pericole în legătură strân- să cu felul de constructie și execuția acestei scu- le electrice:

• Leziuni ale plămânilor, în caz că nu este purtată o mască adecvată de protecție împotriva prafului.
• Leziuni ale auzului, în caz că nu sunt purtate căști antifonice adecvate.
• Pericol de accidentare din cauza contactului cu mâna în zona de tăiere neacoperită a sculei.
• Pericol de vătămare la schimbarea sculei (pericol de tăiere).
• Strivirea degetelor.
  • Periclitare din cauza reculului.
• Bascularea piesei din cauza suprafeței de așezare a piesei insuficientă.
• Atingerea sculei aşchietoare.
• Aruncarea bucăților crengilor și părților pieselor.

5. Indicații de securitate

5.1 Indicații generale de securitate privind aparatele electrice

⚠ AVERTIZARE

La folosirea sculelor electrice, se vor respecta următoarele măsuri principale de siguranță și protecție împotriva electrocutării, vătămării corporale și incendiului.

Citiți toate aceste indicații înainte de utilizarea acestei scule electrice și păstrați indicațiile de securitate în siguranță.

1. Securitatea postului de lucru

a) Mentineți locul de muncă curat și bine iluminat. Dezordinea și zonele de lucru neluminate pot cauza accidente.
b) Nu lucrați cu scula electrică în medii cu pericol de explozie în care se găsesc lichide, gaze sau pulberi inflamabile. Sculele electrice produc scântei care pot să aprindă pulberile sau vaporii.
c) Tineți la distanță copiii și alte persoane în tim- pul utilizării sculei electrice. În cazul devierii pu- teți pierde controlul asupra sculei electrice.

2. Securitatea electrică

a) Fișa de conectare a sculei electrice trebuie să se potrivească în priză. Fișa nu trebuie în niciun caz modificată. Nu utilizați nicio fișă a adaptorului împreună cu sculele electrice cu pământare de protecție. Fișele nemodificate și prizele potrivite diminuează riscul unui electroșoc.

b) Evitați contactul corporal cu suprafețele împământate cum ar fi țevile, sistemele de încălzi-re, plitele și frigiderele. Există un risc crescut de electrocutare dacă corpul vă este pământat.

c) Mențineți sculele electrice la distanță de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică crește riscul de electrocutare.

d) Nu folositi în alte scopuri cablul de racordare pentru a purta, acroşa scula electrică sau pentru a scoate fișa din priză. Tineți cablul de racordare la depărtare de căldură, ulei, muchii ascuțite sau piese mobile. Cablurile de racordare deteriorate sau încâlcite cresc riscul de electrocutare.

e) Dacă lucrați cu o sculă electrică în aer liber, utilizați numai cabluri prelungitoare care sunt adecvate și pentru zona exterioară. Utilizarea unui cablu prelungitor adecvat pentru zona exterioară diminuează riscul de electrocutare.

f) Dacă utilizarea sculei electrice într-o zonă cu umiditate nu poate fi evitată, utilizați un comutator de protecție pentru curenți vagabonzi. Utilizarea unui comutator de protecție pentru curenți vagabonzi diminuează riscul de electrocutare.

3. Securitatea persoanelor

a) Fiți atenți la ceea ce faceți și lucrați rațional cu o sculă electrică. Nu utilizați scula electrică dacă sunteți obosit sau sub influența droguri-lor, alcoolului sau medicamentelor. Un moment de neatenție la utilizarea sculei electrice poate provoca cele mai serioase vătămări.

b) Purtați întotdeauna echipament personal de protecție și ochelari de protecție. Purtarea echipamentului personal de protecție precum masca împotriva prafului, încălțămintea de siguranță rezistentă la alunecare, casca de protecție sau căștile antifonice, în funcție de tipul și utilizarea sculei electrice diminuează riscul de vătămări.

c) Evitați o punere în funcțiune involuntară. Asigurați-vă că scula electrică este oprită înainte de conectarea la alimentarea cu curent și/sau la accumulator, preluarea sau transportarea acesteia.

Dacă la cărarea sculei electrice aveți degetul pe comutator sau dacă conectați scula electrică în poziția pornit la alimentarea electrică, acest lucru poate cauza accidente.

d) Înlăturați sculele electrice sau cheia pentru şuruburi înainte de a cupla scula electrică. O unealtă sau cheie care se află în partea rotativă a sculei electrice poate cauza vătămări.

e) Evitați o poziție anormală a corpului. Asigu-rați-vă o poziție stabilă și mențineți în perma-nență echilibrul. Astfel puteți controla mai bine scula electrică în situații neașteptate.

f) Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau bijuterii. Mențineți la distanță părul și îmbrăcămintea de piesele mobile. Îmbrăcămintea largă, bijuteriile sau părul lung pot fi prinse de piesele mobile.

g) Dacă pot fi montate dispositive de aspirare și de captare a prafului, acestea se vor racorda și utiliza corect. Utilizarea unei aspirări a prafului poate diminua pericolele determinate de praf.

h) Nu vă bazați pe o falsă siguranță și nu încălcați regulamentele de siguranță pentru scule electrice, chiar dacă sunteți familiarizat cu scula electrică după multiple utilizări. Aktionarea neglijentă poate conduce în interval de fracțiuni de secunde la vătămări grave.

4. Utilizarea și întreținerea sculelor electrice

a) Nu suprasolicitați scula electrică. Utilizați scula electrică adecvată pentru lucrul dumneavoastră. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.

b) Nu utilizati scule electrice cu comutator defect. O sculă electrică care nu mai poate fi pornită sau oprită este periculoasă și trebuie reparată.

c) Scoateți fișa din priză și/ sau îndepărtați un accumulator detașabil înainte de a efectua setări ale aparatului, de a schimba piesele sculei de lucru sau de a depune scula electrică în afara zonei de lucru. Această măsură de precauție previne pornirea involuntară a sculei electrice.

d) Păstrați sculele electrice neutilizate în afara razei de acțiune a copiilor. Nu permiteți utilizarea sculei electrice de nicio persoană care nu este familiarizată cu acesta sau care nu a citit aceste instrucțiuni.

Sculele electrice sunt periculoase dacă sunt utilizate de către persoane neexperimentate.

e) Întrețineți sculele electrice și unealta de lucru cu atenție. Controlați dacă componentele mobile funcționează ireproșabil și dacă nu prind, dacă piesele sunt rupte sau deteriorate, dacă funcționarea sculei electrice este afectată. Dispuneți repararea pieselor deteriorate înainte de utilizarea sculei electrice. Multe accidente sunt cauzate de sculele electrice prost întreținute.

f) Mențineți sculele de tăiere ascuțite și curate. Sculele de tăiere îngrijite cu atenție și având muchii de tăiere ascuțite se înțepenesc mai puțin și sunt ușor de dirijat.

g) Utilizați scula electrică, accesoriiile, sculele de lucru etc. corespunzător acestor instrucțiuni. Totodată luați în considerare condițiile de lucru și activitatea de executat. Utilizarea de scule electrice pentru alte aplicații decât cele prevăzute poate să conducă la situații periculoase.

h) Păstrați mânerele și suprafețele mânerului uscate, curate, fără urme de ulei și unsoare. Mânerele și suprafețele mânerului alunecoase nu permit o operare sigură și controlul sculei electrice în situații neprevăzute.

5. Service

a) Dispuneți repararea sculei dumneavoastră electrice numai de către personal de specialitate calificat și numai cu piese de schimb originale. Astfel vă asigurați că este păstrată siguranța sculei electrice.

⚠ AVERTIZARE

Această sculă electrică generează pe parcursul func- tionării un câmp electromagnetic. Acest câmp poate în anumite împrejurări să influențeze negativ implanturile medicale active sau pasive. Pentru a micșora pericolul unor vătămări grave sau mortale, recomandăm per- soanelor cu implanturi medicale să consulte medicul și producătorul implantului medical înainte de a folosi scula electrică.

5.2 Indicații speciale de securitate

• În caz de urgență, deconectați direct mașina și scoateți fișa de rețea.
• Respectați toate aceste indicații înainte și pe parcursul lucrului cu ferăstrăul.
• Nu utilizati ferăstrăul pentru tăierea lemnului de foc.
• Mașina este echipată cu un comutator de siguranță împotriva reconectării după căderea de tensiune.

- Dacă este necesar un cablu prelungitor, asigurați-vă că secțiunea transversală al acestuia este suficientă pentru curentul absorbit de ferăstrău. Secțiune minimă 1,5 mm².

- Utilizați tamburul de cablu numai în stare derulată.

- Nu distrageți atenția persoanelor care lucrează la mașină.

- După deconectarea sistemului de actionare, pânzele de ferăstrău nu trebuie frânate în niciun caz prin contraapăsare laterală.

- Montați numai pânze de ferăstrău bine ascuțite, fără fisuri și nedeformate.

- Pânzele de ferăstrău defectuoase trebuie schimbate imediat.

- Nu utilizati pânze de ferăstrău care nu corespund datelor caracteristice indicate în acest manual de utilizare.

- Asigurați-vă că toate dispozitivele care acoperă pânza de ferăstrău funcționează impecabil.

- Este interzisă demontarea sau scoaterea din funcțiune a dispozitivelor de siguranță de la mașină.

- Dispozitivele de protectie avariate sau defecte trebuie schimbate neîntârziat.

- Nu tăiați piese, care sunt prea mici, pentru a le putea ține sigur în mână.

- Nu suprasolicitați mașina astfel încât să ajungă în starea de repaus.

- Apăsați piesa de lucru întotdeauna ferm spre placa de lucru.

- Nu înlăturați niciodată fragmentele libere, așchiile sau bucățile de lemn înțepenite dacă pânza de ferăstrău este în funcțiune.

- Pentru remedierea defectiunilor la unealta de lucru blocată deconectați mașina. Scoateți fișa de rețea. Înlăturați blocajul. Atenție! Pericol de vătămare cauzat de pânza de ferăstrău! Purtați mănuși de protectie! Efectuați o probă de funcționare fără piesă de lucru. Aveți în vedere să nu apară zgomote neobișnuite sau vibrații. Dacă apar, deconectați aparatul și adresați-vă producătorului.

- Reechipările, precum și lucrările de reglaj, de măsurare și de curățare se execută numai cu motorul deconectat. Scoateți fișa de rețea.

- Înainte de conectare, verificați dacă cheile și uneltele de reglaj au fost îndepărtate.

- În caz de părăsire a locului de muncă, deconectați motorul și scoateți fișa de rețea.

- Efectuarea lucrărilor de instalare electrică, reparaților și lucrărilor de întreținere curentă este permisă numai specialiștilor.

• Toate dispositivele de protectie și de siguranță trebuie să fie montate imediat din nou după încheierea reparației sau întreținerii curente.
• Indicațiile de securitate, de lucru și de întreținere curentă ale producătorului, precum și dimensiunile menționate la Date tehnice trebuie respectate.
• Trebuie respectate toate prevederile de prevenire a accidentelor în vigoare și celelalte reguli tehnice generale de securitate consacrate.
• Ferăstrăul este conceput numai pentru instalarea în spații interioare.
• Piesele de lucru, care sunt mai mici decât protecția pânzei de ferăstrău, pot provoca vătămări la mâini și degete. Utilizați mijloace ajutătoare adecvate!
• Evitați pozițiile crispate ale mâinii la ghidarea piesei și pozițiile în care o alunecare ar deplasa mâna direct în pânza de ferăstrău.
• Montați pânza de ferăstrău întotdeauna astfel încât dinții să fie orientați în jos spre masa ferăstrăului.
• Reglați întotdeauna tensionarea corectă a pânzei, pentru a evita ruperea pânzelor de ferăstrău.
• Procedați cu maximă precauție la tăierea materiale- lor cu profiluri de tăiere neregulate.
• La retragerea piesei, dinții se pot agăța în rostul de tăiere, în special dacă așchiile de tăiere cu ferăstrăul blochează rostul. În acest caz trebuie să opriți ferăstrăul, să scoateți fișa de rețea, să deschideți cu o pană rostul de tăiere și să desprindeți piesa de lucru.
• Nu părăsiți niciodată locul de muncă fără a opri ferăstrăul în prealabil. Așteptați până când ferăstrăul ajunge în starea de repaus.
• Nu asamblati, lipiti sau montați piese pe masa de lucru cât timp ferăstrăul este în funcțiune.
• Conectați ferăstrăul abia după eliberarea mesei de lucru de resturile de material și scule. Lăsați numai piesa de prelucrat și eventualele mijloace ajutătoare de lucru (pene) pe banc.
• Purtati întotdeauna ochelari de protectie.
• Tineți degetele la o distanță sigură față de pânza de ferăstrău.
• Ghidați piesa de lucru sigur și ferm și nu o slăbiți în niciun moment.
• Nu părăsiți niciodată locul de muncă fără a opri ferăstrăul în prealabil.
• Nu deveniți neatent bazându-vă pe faptul că sun-teți familiarizat cu ferăstrăul. Din cauza neatenției se pot produce vătămări grave deja în fracțiuni de secundă.

Păstrați în siguranță indicațiile de securitate.

6. Date tehnice

Tensiune de rețea 220-240 V\~/50 Hz

Putere consumată	80 Wați (S1*)120 Wați (S6 30 %**)
Număr de curse 500-1700 min	-1
Mișcarea de ridicare 12 mm
Suprafața de susținere 630 x 295 mm
Masă rabatabilă	0° până la 45° spre stânga
Mărimea mesei 415 x 255 mm
Lungimea pânzei de ferăstrău aprox.	134 mm
Ieșirea în consolă 406 mm
Înălțime de tăiere max. la 0° 50 mm
Înălțime de tăiere max. la 45° 22 mm
Masă 12,0 kg

Ne rezervăm dreptul asupra modificărilor tehnice!

*Regim de functionare S1:

Regim funcțional permanent la solicitare constantă

**Regim de functionare S6 30%:

Regim de functionare continuă cu solicitare intermitentă (durata ciclului de operație 10 min). Pentru a nu încălzi inadmisibil motorul, motorul poate fi exploatat pentru 30% din durata ciclului de operație la puterea nominală specificată și trebuie să continue să ruleze 70% din durata ciclului de operație fără sarcină.

Valori ale emisiei sonore

Zgomot

Valorile nivelului de zgomot au fost determinate conform EN 61029.

Purtați căști antifonice.

Influenta zgomotului poate provoca pierderea auzului.

Nivelul presiunii acustice L_pA	66,9 dB
Incertitudinea K_pA	3 dB
Nivelul puterii acustice L_WA	79,9 dB
Incertitudinea K_WA	3 dB

Valoarea indicată a emisiilor de vibrații

• Valoarea indicată a emisiilor de vibrații a fost măsurată conform unui procedeu normat și poate fi utilizată pentru compararea unei scule electrice cu alta;
• Valoarea indicată a emisiilor de vibrații poate fi utilizată și pentru o primă evaluare a solicitării (cauzată de vibrații).
• Valoarea emisiilor de vibrații poate să difere de valoarea indicată pe parcursul utilizării effective a sculei electrice, în funcție de modalitatea în care este utilizată scula electrică;

O indicatie de avertizare:

- Este necesară stabilirea măsurilor de securitate suplimentare pentru protecția operatorului, care se bazează pe o estimare a sarcinii produsă prin vibrații pe parcursul folosirii effective (în acest caz se vor lua în considerare toate componentele ciclului de exploatare, spre exemplu timpii în care scula electrică este deconectată și cei în care este conectată, dar funcționează fără sarcină).

Valorile indicate sunt valorile emisiilor și deci nu trebuie să reprezinte concomitent și valorile sigure de la locul de muncă. Cu toate că există o corelație între nivelurile de emisii și imisii, nu se poate determina cu certitudine de aici dacă sunt necesare măsuri de precauție suplimentare sau nu.

Factorii care pot influența nivelul de imisii existent în momentul de față la locul de muncă, includ durata influențelor, caracteristica spațiului de lucru, alte surse de zgomot etc., de ex. numărul mașinilor și a altor procese învecinate.

Valorile certe de la locul de muncă pot varia de aseme- nea de la țară la țară. Această informație are rolul de a ajuta utilizatorul să efectueze o estimare mai bună a pericolelor și riscurilor.

Limitați la minim zgomotul produs!

• Utilizați numai aparate ireproșabile.
• Întrețineți și curățați regulat aparatul.
• Adaptați modul dumneavoastră de lucru cu aparatul.
• Nu suprasolicitați aparatul.
• Dacă este cazul, permiteți verificarea aparatului.
• Deconectați aparatul când nu este folosit.

Pânze de ferăstrău adecvate

Se pot utiliza toate pânzele de ferăstrău uzuale din comerț cu o lungime minimă de 127 mm cu și fără știft.

7. Înainte de punerea în funcțiune

7.1 Dezambalarea

• Deschideți ambalajul și scoateți cu precauție aparatul.
• Înlăturați materialul de ambalat, precum și siguranțele de ambalare și de transport (dacă există).
• Verificați dacă pachetul de livrare este complet.
• Verificați dacă aparatul și accesoriiile prezintă deteriorări de la transport.
• Dacă este posibil, păstrați ambalajul până la expira-rea perioadei de garanție.

⚠ AVERTIZARE

Aparatul și materialele de ambalat nu sunt jucării pentru copii! Copiii nu au voie să se joace cu sacii din plastic, foliile și piesele mici! Există pericol de înghițire și sufocare!

• Înainte de punerea în funcțiune trebuie montate toate capacele și dispozitivele de siguranță în conformitate cu prescripțiile.
• Pânza de ferăstrău trebuie să aibă libertate de mișcare deplină.
• În cazul lemnului prelucrat anterior, acordati atenție corpurilor străine, ca de ex. cuie sau şuruburi etc.
• Înainte de a acționa comutatorul de pornire/oprire, asigurați-vă că pânza de ferăstrău este montată corect și piesele mobile funcționează mecanic ușor.
• Înainte de racordarea maşinii, convingeti-vă că datele de pe plăcuța de fabricație coincid cu datele rețelei.
• Racordati mașina numai la o priză cu contact de protectie instalată conform prescripțiilor, asigurată pentru cel puțin 10 A.

7.3 Montajul ferăstrăului de decupat pe un banc de lucru

Pentru montaj aveți nevoie de:

• Şurub cu cap hexagonal M8 (4x)
  • Piuliță hexagonală M8 (4x)
  • Saibă ∅ 8,4 mm (8x)
  (nu este inclus în pachetul de livrare)

Lungimea şuruburilor utilizate variază în funcție de gro- simea plăcii mesei.

⚠ AVERTIZARE

Pericol de vătămare! Înainte de efectuarea oricărei lucrări de montaj la ferăstrăul de decupat, scoateți fișa de rețea.

1. Montați ferăstrăul de decupat pe un banc masiv din lemn. În acest fel, se evită zgomotul puternic produs prin vibrații.

2. Marcați găurile (a se vedea fig. 5.2).

3. Executați 4 găuri (diametrul 8 mm) în banc.

4. Înşurubați ferăstrăul de decupat cu bancul cu şu-rubul cu cap hexagonal (E) prin punctele de montaj (fig. 3 poz. 19) în ordinea următoare (fig. 5.1):

D Piuliţă hexagonală

C Saibă

A Ferăstrău de decupat

B Banc

C Șaibă

E Şurub cu cap hexagonal

1. Strângeti ferm piulița hexagonală (D).

8. Structura

⚠ AVERTIZARE

Pericol de vătămare! Înainte de efectuarea oricărei lucrări de montaj la ferăstrăul de decupat, scoateți fișa de rețea.

8.1 Montarea protecției pânzei de ferăstrău (5) și a dispozitivului de apăsare (23) (fig. 6, 7)

INDICATIE:

Înainte de montajul dispozitivului de apăsare (23) trebuie îndepărtată pânza de ferăstrău (21) premontată din fabricație (a se vedea 8.2).

1. Extrageți pânza de ferăstrău (21), așa cum este descris la 8.2.

2. Îndepăratați dispozitivul de apăsare (23) de pe protecția pânzei de ferăstrău (5): Desfaceți complet șurubul (24) cu ajutorul unei șurubelnite în cruce (nu este inclusă în pachetul de livrare) (vezi fig. 6).

3. Introduceți suportul (4) în deschizătură (a se ve- dea fig. 7).

4. Fixați suportul (4) cu şurubul cu cap zimțat (3).

5. Montați dispozitivul de apăsare (23) la protecția pânzei de ferăstrău (5). Introduceți șurubul (24) în suport (4). Trageți complet șurubul (24) cu ajutorul unei șurubelnițe în cruce (nu este inclusă în pachetul de livrare).

6. Introduceti din nou pânza de ferăstrău (21), așa cum este descris la 8.2.

7. Aveți în vedere ca dispozitivul de apăsare (23) să nu atingă pânza de ferăstrău (21).

8.1.1 Reglarea dispozitivului de apăsare INDICATIE:

Dispozitivul de apăsare (23) trebuie să fie întotdeauna adaptat corespunzător înălțimii piesei. Astfel, piesa de lucru nu trebuie să fie înțepenită ci trebuie să permită mișcarea liberă. Dispozitivul de apăsare (23) servește ca siguranță, pentru ca piesa de lucru să nu fie smulsă în sus și să distrugă astfel pânza de ferăstrău (21).

1. Desfaceti şurubul zimtuit (3) pentru reglarea dispozitivului de apăsare (23).

2. Reglați dispozitivul de apăsare (23), conform înălțimii piesei.

3. Strângeti din nou ferm şurubul zimtuit (3).

8.2 Montajul / schimbarea pânzei de ferăstrău (fig. 1, 7-11)

⚠ AVERTIZARE

Pentru a evita vătămările cauzate de pornirea involuntară: Înainte de înlăturarea sau schimbarea pânzei de ferăstrău apăsați întotdeauna tasta „0“ și scoateți fișa de rețea din priză.

8.2.1 Îndepărtarea/introducerea adaosului de masă

1. Desfaceți şurubul zimtuit (3).

2. Fixați protectția pânzei de ferăstrău (5) complet în sus.

3. Prindeți sub masa ferăstrău (6) și apăsați adaosul de masă (25) în sus.

4. Acum poate fi îndepărtat adaosul de masă (25).

Aveți în vedere poziția fantei de tăiere cu ferăstrăul la introducerea adaosului de masă (25). Adaosul de masă (25) trebuie să fie introdus ca în fig. 8. #În caz contrar, poate fi deteriorată mașina la tăieturi pentru îmbinări la colț.

8.2.2 Extragerea pânzei de ferăstrău fără stifturi (opțional)

1. Pentru extragerea pânzei de ferăstrău (21) detașați în sus adaosul de masă (25). (a se vedea 8.2.1)

2. Slăbiți mai întâi tensionarea prin rabatarea în sus a pârghiei de tensionare (11). Dacă este necesar, tensiunea se poate reduse în continuare prin rotirea mânerului de tensionare (11) în sens antiorar.

3. Apăsați ușor în jos brațul (12) (a se vedea fig. 9).

4. Apoi desfaceți şurubul de strângere superior a pânzei de ferăstrău (27).

5. Tineți ferm acum pânza de ferăstrău, deoarece în caz contrar poate cădea în interiorul aparatului.

6. Desfaceți şurubul inferior de fixare a pânzei de ferăstrău (28) cu cheia imbus (22).

7. Îndepărtați pânza de ferăstrău în sus.

8.2.3 Introducerea pânzei de ferăstrău fără știfturi (optional)

Dinții pânzei de ferăstrău trebuie să fie întotdeauna orientați în jos.

1. Fixați pânza de ferăstrău (21) mai întâi în suportul inferior al pânzei de ferăstrău (29). Pentru fixarea pânzei de ferăstrău (21), strângeți ferm şurubul de strângere inferior al pânzei de ferăstrău (28) cu cheia imbus (22).
2. Apăsați ușor în jos brațul (12). Fixați celălalt capăt al pânzei de ferăstrău (21) în suportul superior al pânzei de ferăstrău (26) (a se vedea fig. 9).
3. Fixați pânza de ferăstrău (21) cu şurubul de strân-gere superior al pânzei de ferăstrău (27) (a se ve-dea fig. 10).
4. Tensionați pânza de ferăstrău (21) prin apăsarea în jos a pârghiei de tensionare (11). Verificați tensionarea pânzei de ferăstrău (21). Dacă tensionarea este prea redusă, puteți s-o măriți prin rotire în sens orar. Detensionați în prealabil din nou pârghia de tensionare (11).
5. Introduceți din nou adaosul de masă (25). (a se vedea 8.2.1)

8.2.4 Extragerea pânzei de ferăstrău cu știfturi

1. Pentru extragerea pânzei de ferăstrău (21) detașați în sus adaosul de masă (25). (a se vedea 8.2.1)
2. Slăbiti mai întâi tensionarea prin rabatarea în sus a pârghiei de tensionare (11). Continuați să reduceți după caz tensionarea prin rotire în sens antiorar.
3. Tineți ferm pânza de ferăstrău și apăsați ușor în jos brațul (12) (a se vedea fig. 9).
4. Trageți pânza de ferăstrău din suportul superior și inferior al pânzei de ferăstrău (26/29).

8.2.5 Introducerea pânzei de ferăstrău cu știfturi

Dinții pânzei de ferăstrău trebuie să fie întotdeauna orientați în jos.

1. Introduceți un capăt al pânzei de ferăstrău (21) prin orificiul din masă. Introduceți stifturile pânzei de ferăstrău (21) în degajările corespunzătoare din suportul superior și inferior al pânzei de ferăstrău (26/29).
2. Introduceți pânza de ferăstrău (21) mai întâi în suportul inferior al pânzei de ferăstrău (29).

3. Apăsați ușor în jos brațul (12) (a se vedea fig. 9). Introduceți pânza de ferăstrău (21) în suportul superior al pânzei de ferăstrău (26).

4. Verificați poziția stifturilor pânzei de ferăstrău în suporturile pânzei de ferăstrău (26/29).

5. Tensionați pânza de ferăstrău (21) prin apăsarea în jos a pârghiei de tensionare (11). Verificați tensionarea pânzei de ferăstrău (21). Dacă tensionarea este prea redusă, puteți s-o măriți prin rotire în sens orar. Detensionați în prealabil din nou pârghia de tensionare (11).
6. Introduceți din nou adaosul de masă (25). (a se vedea 8.2.1)

INDICATIE

Pe partea stângă se află o cutie de păstrare (9), în care puteți să depozitați pânze de ferăstrău de schimb și cheia imbus.

8.3 Verificarea tensionării pânzei de ferăstrău ⚠ AVERTIZARE

Verificați regulat și după montarea pânzei de ferăstrău tensionarea pânzei.

Tensionați pânza de ferăstrău după montajul acesteia prin apăsarea în jos a pârghiei de tensionare (11).

Dacă tensionarea pânzei este prea redusă sau prea mare, procedați după cum urmează:

• Rabatați în sus pârghia de tensionare (11).
• Rotiți pârghia de tensionare (11) în sens orar, pentru a mări tensionarea și în sens antiorar pentru a o reduce.
• Apăsați din nou în jos pârghia de tensionare (11) pentru a fixa reglajul.

În cazul tensionării corecte, pânza de ferăstrău ar trebui să emită la „ciupire“ un ton deschis, ca cel al unei corzi.

8.4 Reglajul fin al scalei unghiulare (fig. 12; 12.1) ATENTIE

Verificați reglajul scalei unghiulare, înainte de a lucra cu aparatul.

1. Desfaceti piulița de siguranță de la șurubul de ajustare (35) cu ajutorul unei chei fixe cu deschi-dere de 8 (neinclusă în pachetul de livrare).
2. Pentru reglarea mesei ferăstrăului, utilizați un colțar de 90° (30) (nu este inclus în pachetul de livrare). Aplicați colțarul pe masa ferăstrăului și la pânza de ferăstrău (fig. 12).

3. Desfaceți piulița zimțuită (14). Repoziționați șurubul de ajustare (35) până când unghiul dintre pânza de ferăstrău (21) și masa ferăstrăului (6) este de 90°.

4. Strângeti ferm piulița zimțuită (14) și piulițele de siguranță ale șurubului de ajustare (35).

5. Desfaceți şurubul (31) și rotiți acul indicator (32) pe marcajul 0°.
6. Executați o tăiere de probă. Verificați unghiul de la piesa de lucru cu un raportor. Reajustați după caz acul indicator (32).

8.5 Montajul dispozitivului de curățare prin suflare (fig. 8)

1. Asigurați-vă că protectția pânzei de ferăstrău (5) este rabatată în jos.
2. Înşurubați în sens orar dispozitivul de curățare prin suflare (1) pe suportul (2), așa cum este reprezentat în fig. 8.

8.6 Aspirarea aschiilor (Fig. 13)

ATENTIE:

Utilizați produsul numai cu o instalatie adecvată de aspirare a aschiilor. Nu utilizați un aspirator de uz casnic.

Racordati o instalație adecvată de aspirare a așchiilor (care nu este inclusă în pachetul de livrare) la racordul de aspirare (15) (a se vedea fig. 13, figură exemplificatoare).

ATENTIE:

Verificati și curățati regulat canalele de aspirare.

9. Operarea

⚠️ Atentie!

Este esențial să asamblați complet produsul înainte de punerea în funcțiune!

9.1 Indicații generale

• Ferăstrăul nu taie lemnul în mod automat. Utilizatorul face posibilă tăierea prin ghidarea lemnului în pânza de ferăstrău în mișcare.
• Dinti taie lemnul numai la cursa în jos.
• Lemnul trebuie dirijat lent în pânza de ferăstrău, deoarece dintii pânzei de ferăstrău sunt foarte mici.
• Orice persoană care urmează să manevreze ferăstrăul are nevoie de un anumit timp de învățare. Pe parcursul acestui timp se vor rupe cu siguranță câteva pânze.
• În cazul tăierii lemnelor mai groase, se va avea în mod deosebit în vedere ca pânza de ferăstrău să nu se curbeze sau să se răsucească.
• Printr-o modalitate de lucru precaută crește durata de serviciu a pânzei de ferăstrău.

9.2 Siguranță de precizie (7)

Siguranța de precizie (7) este introdusă din fabrică și nu trebuie montată. Dacă siguranța de precizie (7) este defectă, procedați așa cum este descris la punctul 12.2.4.

• Pornirea: Apăsați tasta „I“.
• Oprirea: Apăsați tasta „0“.

ATENTIE

Maşina este echipată cu un comutator de siguranță împotriva reconectării după căderea de tensiune.

Dacă ferăstrăul de decupat este conectat și se între- rupe alimentarea electrică din rețea, ferăstrăul de de- cupat rămâne deconectat chiar dacă se restabilește alimentarea electrică. Pentru pornire apăsați din nou tasta „I“.

9.4 Functionarea lâmpii de lucru (fig. 4)

Actionați comutatorul de pornire/oprire (20), pentru a porni și opri lampa de lucru (19).

9.5 Regulatorul numărului de curse (fig. 2)

Cu regulatorul numărului de curse (17) puteți să reglați numărul de curse corespunzător materialului de tăiat. Pentru materiale moi recomandăm un număr mare de curse, iar pentru material dur un număr mic de curse. Dacă rotiți regulatorul numărului de curse (17) în sens orar, măriți numărul de curse. Prin rotirea în sens anti-orar se micșorează numărul de curse.

9.6 Executarea tăieturilor interioare

Cu acest ferăstrău de decupat sunt posibile tăieturi interioare în piese de lucru, fără a deteriora partea exterioară sau circumferința piesei.

1. Îndepărtați pânza de ferăstrău (21), așa cum este descris la 8.2.
2. Executați o gaură în piesa de lucru.
3. Aşezatii piesa de lucru cu orificiul deasupra deschizăturii din adaosul de masă (25) pe masa ferăstrăului (6).
4. Instalați pânza de ferăstrău (21) (conform descrierii de la 8.2) prin orificiul din piesa de lucru și reglati tensionarea pânzei.
5. După finalizarea tăieturilor interioare, îndepărtați pânza de ferăstrău (21) din suporturile pânzei (așa cum este descris la 8.2).
6. Luați piesa de lucru de pe masă.

9.7 Executarea tăieturilor de îmbinare la colț (fig. 14)

⚠ AVERTIZARE

Procedați cu mare atenție la executarea tăieturilor de îmbinare la colț. Prin înclinarea mesei ferăstrăului se favorizează alunecarea. Există pericol de vătămare.

1. Pentru executarea tăieturilor de îmbinare la colț, adaptați corespunzător distanța protectiei pânzei de ferăstrău (5) montată la dispozitivul de apăsare (23) fată de masa de lucru.
2. Rabatați masa prin desfacerea piuliței zimțuite (14) și bascularea mesei ferăstrăului (6) în poziția dorită.
3. Strângeti piulița zimțuită (14).

10. Branşamentul electric

Motorul electric instalat este racordat pregătit de funcționare. Racordul corespunde dispozițiilor în vigoare ale asociațiilor profesionale și din normele DIN.

Racordul la rețeaua electrică pus la dispoziție de client, precum și cablul prelungitor utilizat, trebuie să corespundă acestor prescripții.

Conductori de legătură electrici deteriorați

La conductorii de legătură electrici apar în mod frec-vent deteriorări ale izolației.

Cauzele pentru aceasta pot fi:

• Puncte de presiune, când conductorii de legătură trec prin ferestre sau fante de uși.
• Puncte de frângere, din cauza fixării sau ghidării improprii a conductorului de legătură.
• Puncte de tăiere cauzate de trecerea cu vehicule peste conductorii de legătură.
• Deteriorări ale izolației cauzate de smulgerea din priza de perete.
• Fisuri cauzate de învechirea izolației.

Utilizarea conductorilor de legătură electrici care pre-zintă asemenea deteriorări nu este permisă, ei prezentând pericol de moarte din cauza deteriorării izolației.

Verificați regulat la conductorii de legătură electrici dacă prezintă deteriorări. Aveți în vedere ca, la verifi- care, conductorul de legătură să nu stea suspendat de rețeaua electrică.

Conductorii de legătură electrici trebuie să corespundă dispozițiilor în vigoare ale asociațiilor profesionale și din normele DIN.

Utilizați numai conductori de legătură cu identificatorul H 05 VV-F.

Este prescris ca notația tipului să fie imprimată pe cablul de conexiune.

Motorul de curent alternativ

Tensiunea de rețea trebuie să fie 220-240 V\~.

Cablurile prelungitoare până la o lungime de 25 m trebuie să aibă o secțiune de 1,5 milimetri pătrati.

Racordurile și reparațiile la echipamentul electric pot fi efectuate numai de către un electrician calificat.

În cazul solicitărilor de informații vă rugăm să indicați următoarele date:

• Tipul de curent al motorului
• Datele plăcuței de fabricație a mașinii

Tipul racordului Y

În cazul în care conducta de racord la rețeaua electrică a acestui produs este deteriorată, acesta trebuie înlocuit de către producător sau de către serviciul de asistență pentru clienti al acestuia sau de către o persoană cu calificare similară pentru a evita pericolele.

11. Transportul

• Transportați scula electrică prin ridicare de degajările din cadru și din apărătoarea motorului prevăzute în acest sens.
• Nu utilizati niciodată dispozitivele de protectie pentru manevrare sau transport.
• Aveți în vedere ca pe parcursul transportului, partea neprotejată a pânzei de ferăstrău să fie acoperită, de exemplu cu dispozitivul de protecție.

12. Curățarea, întreținerea curentă și- comanda pentru piese de schimb

⚠ AVERTIZARE

Înainte de toate lucrările de întreținere curentă și de curățare, deconectați ferăstrăul și scoateți fișa de rețea.

12.1 Curățarea

Feriți dispozitivele de protecție, fantele pentru aer și carcasa motorului cât mai mult posibil de praf și mur-dărie. Vă recomandăm să curățați aparatul direct după fiecare utilizare.

12.1.1 Curățarea exterioară

- Curățați regulat aparatul după fiecare folosire cu o lavetă umedă și puțin săpun de lubrifiere.

• Nu utilizati agenți de curățare sau solventi. Aceștia pot ataca piesele din plastic ale aparatului.
• Aveți grijă să nu poată pătrundă apă în interiorul aparatului.

12.1.2 Curățarea interioară (Fig. 15)

1. Deschideti cutia de păstrare (9).
2. Îndepărtati şurubul (34).
3. Desfaceti şurubul (33).
4. Detaşati apărătoarea (8).
5. Suflați interiorul aparatului cu aer comprimat cu presiune scăzută.
6. Montați din nou apărătoarea (8).
7. Fixați şurubul (33).
8. Introduceți din nou şurubul (34) și strângeti.
9. Închideți cutia de păstrare (9).

12.2 Întreținerea curentă

12.2.1 Lagăre (fig. 1/poz. 10)

Lubrifiati locașurile de lagăr (10) ale rolelor de întoarce-re cel târziu după aproximativ 25-30 ore de funcționare cu o unsoare de calitate superioară pentru mașini.

12.2.2 Perii de cărbune

În cazul formării exagerate de scântei solicitați verificarea periilor de cărbune de către un specialist electrician.

ATENTIE

Schimbarea periilor de cărbune este permisă numai unui specialist electrician.

12.2.3 Cablu pentru rețea

Dacă cablul de rețea este rupt, tăiat sau deteriorat în alt mod, atunci trebuie înlocuit imediat.

12.2.4 Schimbarea sigurantei de precizie (fig. 16)

În cazul unei defectiuni a siguranței de precizie (7), schimbați-o cu o siguranță de precizie de același tip 5 A/250 V (ø 5 x 20 mm).

⚠ AVERTIZARE

Nu scurtcircuitați siguranța de precizie (7)! Nu montați o siguranță de alt tip! Acest lucru poate duce la deteriorarea aparatului.

12.3 Informații cu privire la service

Trebuie mentionat faptul că, în cazul acestui produs, următoarele piese sunt supuse uzurii în conformitate cu utilizarea prevăzută sau uzurii naturale, respectiv că următoarele componente sunt necesare drept consumabile. Piese de uzură*: Periile de cărbune, pânza de ferăstrău, adaosul de masă

* nu este inclus în mod obligatoriu în pachetul de livrare!

12.4 Comandă pentru piese de schimb

La comanda pentru piese de schimb (prin linia de asistență de service) trebuie specificate următoarele:

• Tipul aparatului
• Numărul de articol al aparatului (trebuie preluat de pe ambalaj, respectiv din manual)

Puteți obține piese de schimb și accesorii de la centrul nostru de service. În acest scop scanați codul QR de pe pagina de titlu.

13. Depozitare

Depozitați aparatul și accesoriiile acestuia într-un loc întunecat, uscat, ferit de îngheț și inaccesibil pentru copii. Temperatura optimă de depozitare se situează între 5 și 30 °C. Păstrați unealta electrică în ambalajul original.

14. Eliminarea ca deșeu și revalorificarea

Indicații referitoare la ambalaj

Materialele de ambalare sunt reciclabile. Vă rugăm să eliminați ambalajele ca deșeu, în mod ecologic.

Indicații referitoare la Legea privind echipamente- le electrice și electronice (ElektroG)

Echipamentele uzate electrice și electroni-ce nu reprezintă gunoi menajer și trebuie colectate separat, respectiv eliminate ca deșeu!

• Bateriile sau accumulatorii uzați care nu sunt încorporați în aparatul uzat trebuie îndepărtați fără a fi distruși înainte de predarea acestora! Eliminarea ca deșeu a acestora este reglementată de Legea privind bateriile.
• Deținătorii, respectiv utilizatorii echipamentelor electrice și electronice sunt obligați prin lege să le returneze după folosire.

• Utilizatorul final este personal responsabil de stergerea datelor sale cu caracter personal din echipamentul uzat care trebuie eliminat ca deșeu!

• Simbolul pubelei de gunoi barate cu două linii în formă de X înseamnă că echipamentele electrice și electronice nu pot fi aruncate la gunoiul menajer.

• Echipamentele electrice și electronice pot fi predate gratuit la următoarele puncte:

• Puncte publice de eliminare sau colectare a de- şeurilor (de exemplu, curțile clădirilor municipale).

• Puncte de vânzare ale echipamentelor electronice (fizice sau online), în cazul în care distribuitori sunt obligați să primească produsele spre a fi colectate sau dacă oferă în mod voluntar acest serviciu.
• Puteți preda gratuit către producător, fără a fi necesară achiziționarea în prealabil a unui echipament nou, sau către un alt punct de colectare autorizat din apropierea dvs. până la trei echipamente electrice uzate din fiecare tip de echipament, cu o lungime laterală de maximum 25 de centimetri.

- Puteți afla care sunt condițiile suplimentare de colectare ale producătorului și distribuitorului la serviciul de asistență a clientilor respectiv.

• În cazul în care un producător livrează un echipament electronic nou către o gospodărie privată, echipamentul electric uzat va fi colectat gratuit, la cererea utilizatorului final. În acest scop, contactați serviciul de asistență a clienților al producătorului.
• Acestea se aplică doar pentru aparatele care sunt instalate și achiziționate în țările Uniunii Europene și care sunt supuse Directivei Europene 2012/19/UE. Este posibil ca în țările din afara Uniunii Europene să se aplice alte dispoziții pentru eliminarea ca deșeu a echipamentelor electrice și electronice uzate.

15. Remedierea avariilor

⚠ AVERTIZARE

Înainte de toate lucrările de întreținere curentă și de curățare, deconectați ferăstrăul și scoateți fișa de rețea.

Defecțiune Cauza posibilă Remediu
Pânza de ferăstrău fără stifturi se desprinde după deconectarea motorului	Şurubul de strângere al pânzei de ferăstrău (27/28) nu este strâns suficient	Strângeți ferm şurubul de strângere al pânzei de ferăstrău (27/28)
Motorul nu pornește leșire din funcțiune a siguranței de rețea Verificați siguranța de rețea
Pânzele de ferăstrău se rup	Tensionarea reglată greșit	Reglați tensionarea corectă
	Solicitare prea mare	Apropiatți piesa mai lent
	Tip de pânză de ferăstrău greșit	Utilizați pânze de ferăstrău corecte
	Piesa nu este ghidată drept	Evitați presiunea laterală
Pânza de ferăstrău vibrează, nu este aliniată drept	Suporturile de susținere nu sunt aliniate	Desfaceți şuruburile cu care sunt fixate suporturile. Aduceți suporturile de susținere în poziție perpendiculară și strângeți din nou şuruburile.

Defecte evidente trebuie să fie raportate în termen de 8 zile de la primirea de bunuri, altfel cumpărătorul pierde toate cererile pentru astfel de defecte. Oferim o garanție de pe mașinile noastre cu un tratament adecvat pe durata unei garanții implicite de la data de livrare în așa fel încât vom înlocui fiecare parte în acel moment detectabil într-un rând în material sau manoperă ar fi inutil, gratuit. Pentru părțile care nu ne produc, vom face doar o astfel de garanție, așa cum avem dreptul la pretenții de garanție împotriva furnizorilor. Costurile pentru introducerea de piese noi la cumpărător. Conversie și reducerea creanțe și alte cererile de despăgubire sunt excluse.

εγγύηση GR
