NÁVOD NA OBSLUHU SD1600V SCHEPPACH

Vyrezávacia pílaPreklad originálneho návodu na obsluhu

Vysvetlenie symbolov na prístroji Použitie symbolov v tejto príručke má upriamiť vašu pozornosť na možné riziká. Bezpečnostné symboly a vysvetle- nia, ktoré ich sprevádzajú, musia byť presne pochopené. Výstrahy samotné neodstraňujú riziká a nemôžu nahradiť správne opatrenia na zabránenie nehodám. Varovanie! Prečítajte si návod na obsluhu, aby ste znížili riziko poranenia! Noste ochranné okuliare. Počas práce vznikajú iskry alebo z prístroja odletujú triesky, piliny a prach, ktoré môžu zapríčiniť stratu zraku. Noste ochranu sluchu. Vplyv hluku môže spôsobiť stratu sluchu. Noste ochrannú masku proti prachu. Pri opracovávaní dreva a iných materiálov môže vznikať zdraviu škodlivý prach. Materiál obsahujúci azbest sa nesmie opracovávať! Pozor! Nebezpečenstvo poranenia! Nesiahajte do bežiaceho pílového kotúča! Výrobok zodpovedá platným európskym smerniciam. Výrobok zodpovedá platným srbským smerniciam. m Pozor! V tomto návode na obsluhu sme miesta, ktoré sa týkajú vašej bezpečnosti, označili týmto znakom.www.scheppach.com

Okrem bezpečnostných upozornení obsiahnutých v tomto návode na obsluhu a osobitných predpisov vašej krajiny treba rešpektovať všeobecne uznávané tech- nické pravidlá pre prevádzku konštrukčne rovnakých strojov. Nepreberáme zodpovednosť za žiadne nehody ani škody, ku ktorým dôjde v dôsledku nedodržania tohto návodu a bezpečnostných upozornení.

4. Držiak (ochrana pílového kotúča)

5. Ochrana pílového kotúča

15. Odsávacia prípojka

22. Imbusový kľúč 3 mm

26. Horný držiak pílového kotúča

27. Horná upínacia skrutka pílového kotúča

28. Dolná upínacia skrutka pílového kotúča

29. Dolný držiak pílového kotúča

30. Uholník (nie je zahrnutý v rozsahu dodávky)

31. Skrutka (ukazovateľ stupnice)

33. Skrutka (ľavý kryt – vpredu)

34. Skrutka (ľavý kryt – vzadu)

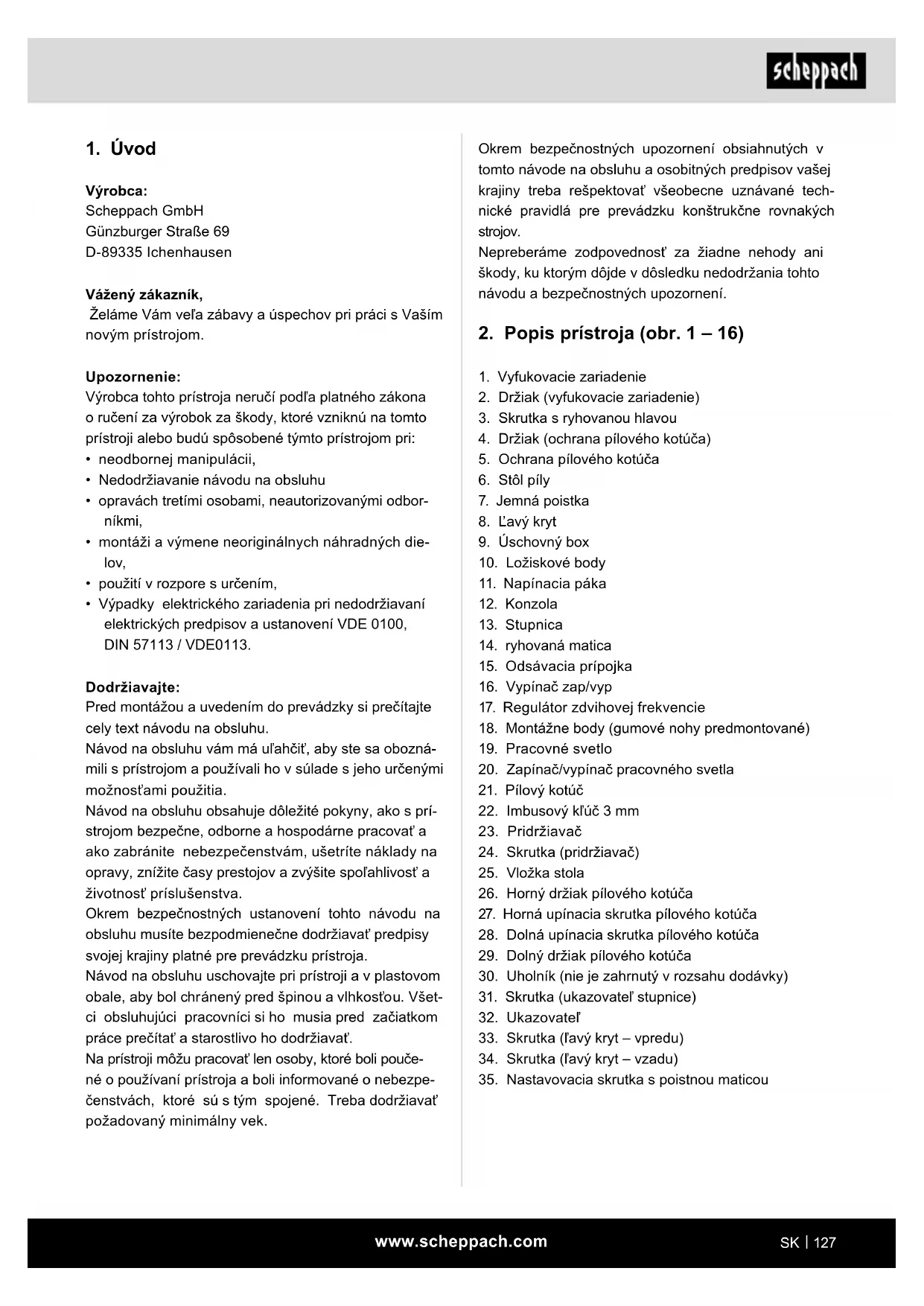

Výrobca: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Vážený zákazník, Želáme Vám veľa zábavy a úspechov pri práci s Vaším novým prístrojom. Upozornenie: Výrobca tohto prístroja neručí podľa platného zákona o ručení za výrobok za škody, ktoré vzniknú na tomto prístroji alebo budú spôsobené týmto prístrojom pri:

• neodbornej manipulácii,

• montáži a výmene neoriginálnych náhradných die- lov,

• použití v rozpore s určením,

• Výpadky elektrického zariadenia pri nedodržiavaní elektrických predpisov a ustanovení VDE 0100, DIN 57113 / VDE0113. Dodržiavajte: Pred montážou a uvedením do prevádzky si prečítajte cely text návodu na obsluhu. Návod na obsluhu vám má uľahčiť, aby ste sa obozná- mili s prístrojom a používali ho v súlade s jeho určenými možnosťami použitia. Návod na obsluhu obsahuje dôležité pokyny, ako s prí- strojom bezpečne, odborne a hospodárne pracovať a ako zabránite nebezpečenstvám, ušetríte náklady na opravy, znížite časy prestojov a zvýšite spoľahlivosť a životnosť príslušenstva. Okrem bezpečnostných ustanovení tohto návodu na obsluhu musíte bezpodmienečne dodržiavať predpisy svojej krajiny platné pre prevádzku prístroja. Návod na obsluhu uschovajte pri prístroji a v plastovom obale, aby bol chránený pred špinou a vlhkosťou. Všet- ci obsluhujúci pracovníci si ho musia pred začiatkom práce prečítať a starostlivo ho dodržiavať. Na prístroji môžu pracovať len osoby, ktoré boli pouče- né o používaní prístroja a boli informované o nebezpe- čenstvách, ktoré sú s tým spojené. Treba dodržiavať požadovaný minimálny vek.www.scheppach.com

Zvyškové riziká Aj keď tento elektrický nástroj používate podľa predpisov, vždy existujú zostatkové riziká. V sú- vislosti s konštrukciou a vyhotovením tohto elek- trického prístroja sa môžu vyskytnúť nasledujúce nebezpečenstvá:

• Poškodenia pľúc, ak sa nepoužíva žiadna vhodná ochranná maska proti prachu.

• Poškodenia sluchu, ak sa nepoužíva vhodná ochra- na sluchu.

• Nebezpečenstvo úrazu v dôsledku kontaktu rúk v nezakrytom priestore rezania nástroja.

• Nebezpečenstvo poranenia pri výmene nástroja (nebezpečenstvo porezania).

• Pomliaždenie prstov.

• Ohrozenia v dôsledku spätného rázu.

• Prevrátenie obrobku z dôvodu nedostatočnej dosa- dacej plochy obrobku.

• Kontakt s rezacím nástrojom.

• Vymrštenie častí konárov a častí obrobkov.

elektrické náradia m VAROVANIE Pri používaní elektrických prístrojov je nutné na ochra- nu pred zásahom elektrickým prúdom, pred nebez- pečenstvom poranenia a nebezpečenstvom požiaru dodržiavať nasledujúce základné bezpečnostné upo- zornenia. Predtým ako použijete tento elektrický prístroj, prečí- tajte si všetky bezpečnostné upozornenia a dobre ich uschovajte.

1. Bezpečnosť pracoviska

a) Pracovný priestor udržiavajte čistý a dobre osvetlený. Neporiadok a neosvetlené pracovné priestory môžu viesť k úrazom. b) S elektrickým náradím nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádza- jú horľavé kvapaliny, plyny alebo prach. Elek- trické prístroje vytvárajú iskry, ktoré môžu zapáliť prach alebo výpary. c) Deti a iné osoby držte v dostatočnej vzdiale- nosti od elektrického prístroja počas jeho po- užívania. Pri nepozornosti môžete stratiť kontrolu nad elektrickým náradím.

• Ochrana pílového kotúča (5) s pridržiavačom (23)

• Vyfukovacie zariadenie (1)

• Pílový kotúč (21) na drevo a plasty (2x) (1x predmon- tovaný)

• Imbusový kľúč 3 mm (22)

• Preklad návodu na obsluhu

4. Použitie v súlade s určením

Vyrezávacia píla slúži na rezanie hranatého dreva ale- bo iných materiálov, ako napr. plexisklo, sklolaminát, pena, guma, koža a korok. Pílu nepoužívajte na reza- nie guľatého materiálu. Guľatý materiál sa môže ľahko spriečiť. Nebezpečenstvo poranenia! Diely sa môžu vymr- štiť! Prístroj sa smie používať iba v súlade so svojím urče- ním. Každé iné použitie presahujúce určenie je pova- žované za používanie v rozpore s určením. Za škody z neho vzniknuté alebo poranenia akéhokoľvek druhu ručí používateľ/obsluha a nie výrobca. Dbajte, prosím, na to, že naše prístroje neboli v súlade s určením skonštruované na komerčné, remeselné ani priemyselné použitie. Ak sa prístroj používa v komerč- ných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu zá- ruku.

• Používať sa smú iba pílové kotúče, ktoré sú vhodné pre stroj.

• Súčasťou používania v súlade s určením je aj dodr- žiavanie bezpečnostných upozornení, ako aj návodu na montáž a prevádzkových pokynov v návode na obsluhu.

• Osoby, ktoré obsluhujú stroj a vykonávajú údržbu, musia byť oboznámené so strojom a možnými ne- bezpečenstvami.

• Okrem toho sa musia čo najdôkladnejšie dodržiavať predpisy na zabránenie úrazom.

• Musia sa dodržiavať aj iné všeobecné pracovno-le- kárske a bezpečnostno-technické pravidlá.

c) Zabráňte neúmyselnému uvedeniu do pre- vádzky. Pred zdvihnutím alebo nosením sa uistite, že je elektrické náradie vypnuté, pred- tým ako ho pripojíte k napájaniu prúdom a/ale- bo ku akumulátoru. Ak máte pri prenášaní elektrického náradia prst na vypínači, alebo ak zapnutý elektrický prístroj pripojíte k napájaniu prúdom, môže dôjsť k úrazom. d) Pred zapnutím elektrického náradia odstráňte nastavovacie nástroje alebo skrutkovače. Nástroj alebo kľúč, ktorý sa nachádza v otáčajúcej sa časti elektrického náradia, môže viesť k pora- neniam. e) Vyhýbajte sa abnormálnemu držaniu tela. Zaistite si bezpečný postoj a vždy udržiavajte rovnováhu. Vďaka tomu budete môcť elektrické náradie lepšie kontrolovať pri neočakávaných situáciách. f) Noste vhodný odev. Nenoste voľný odev ani šperky. Udržiavajte vlasy a odev mimo dosa- hu pohybujúcich sa dielov. Voľný odev, šperky či dlhé vlasy môžu zachytiť pohybujúce sa časti. g) Ak je možné namontovať zariadenia na odsá- vanie a zachytávanie prachu, musia sa tieto pripojiť a správne používať. Použitie zariadenia na odsávanie prachu znižuje riziká spôsobené prachom. h) Nenechajte sa ukolísať falošnou bezpečnosťou a dbajte na bezpečnostné pravidlá pre elektric- ké náradie, aj keď ste vďaka mnohonásobnému použitiu oboznámení s elektrickým náradím. Ľahkovážne konanie môže v okamihu viesť k ťaž- kým poraneniam.

4. Používanie a ošetrovanie elektrického prístroja

a) Elektrické náradie nepreťažujte. Pri práci pou- žívajte elektrické náradie určené na daný účel. Je lepšie a bezpečnejšie pracovať s vhodným elektrickým náradím v udávanom rozsahu výkonu. b) Nepoužívajte elektrické náradie s chybným spínačom. Elektrické náradie, ktoré sa nedá zapnúť alebo vypnúť, je nebezpečné a musí sa opraviť. c) Skôr ako vykonáte nastavenia prístroja, vyme- níte časti vloženého nástroja alebo elektrické náradia odložíte, vytiahnite zástrčku zo zásuv- ky a/alebo odoberte odnímateľný akumulátor. Toto bezpečnostné opatrenie zabráni neúmysel- nému spusteniu elektrického náradia.

2. Elektrická bezpečnosť

a) Pripojovacia zástrčka elektrického prístroja musí pasovať do zásuvky. Zástrčka sa nesmie nijako upravovať. Nepoužívajte adaptérové zástrčky spolu s uzemnenými elektrickými prístrojmi. Neupravované zástrčky a vhodné zá- suvky znižujú riziko zásahu elektrickým prúdom. b) Vyhýbajte sa telesnému kontaktu s uzemnený- mi plochami, ako napríklad rúry, vykurovacie zariadenia, sporáky a chladničky. Keď je vaše telo uzemnené, hrozí zvýšené riziko zásahu elek- trickým prúdom. c) Chráňte elektrické prístroje pred dažďom ale- bo vlhkosťou. Vniknutie vody do elektrického ná- radia zvyšuje riziko zásahu elektrickým prúdom. d) Nepoužívajte pripájacie vedenie na nosenie či zavesenie elektrického náradia, ani na vytiahnu- tie zástrčky zo zásuvky. Chráňte pripájacie ve- denie pred vysokými teplotami, olejom, ostrými hranami alebo pohybujúcimi sa časťami. Poško- dené alebo zamotané pripájacie vedenia zvyšujú riziko zásahu elektrickým prúdom. e) Ak s elektrickým náradím pracujete vonku, používajte iba predlžovacie vedenia, ktoré sú vhodné aj pre exteriér. Používanie predlžovacie- ho vedenia vhodného pre exteriér znižuje riziko zásahu elektrickým prúdom. f) Ak sa nedá vyhnúť prevádzke elektrického ná- radia vo vlhkom prostredí, používajte ochran- ný vypínač proti chybnému prúdu. Používanie ochranného vypínača proti chybnému prúdu zni- žuje riziko zásahu elektrickým prúdom.

a) Buďte pozorní, dávajte pozor na to, čo robíte, a s elektrickým náradím pracujte rozumne. Elektrické náradie nepoužívajte, ak ste una- vení alebo ste pod vplyvom drog, alkoholu či liekov. Jediná chvíľka nepozornosti pri používa- ní elektrického prístroja môže viesť k závažným poraneniam. b) Noste osobné ochranné vybavenie a vždy pou- žívajte ochranné okuliare. Nosenie ochranného vybavenia, ako napríklad protiprachová maska, protišmyková ochranná obuv, ochranná prilba ale- bo ochrana sluchu, v závislosti od druhu a použitia elektrického prístroja, znižuje riziko zranení.www.scheppach.com

• Stroj je vybavený bezpečnostným spínačom proti opätovnému zapnutiu po poklese napätia.

• Ak je potrebné použitie predlžovacieho kábla, ubez- pečte sa, či je prierez kábla dostatočný vzhľadom na odber prúdu. Minimálny prierez 1,5 mm

• Káblový bubon používajte iba v rozvinutom stave.

• Osoby pracujúce na stroji nesmú svoju pozornosť venovať ničomu inému.

• Pílové kotúče sa po vypnutí pohonu v žiadnom prí- pade nesmú brzdiť pritláčaním zboku.

• Montujte iba dobre naostrené pílové kotúče bez trh- lín a deformácií.

• Chybné pílové kotúče sa musia bezodkladne vymeniť.

• Nepoužívajte pílové kotúče, ktoré nezodpovedajú parametrom uvedeným v tomto návode na použitie.

• Je potrebné zabezpečiť bezchybné fungovanie všetkých zariadení, ktoré zakrývajú pílový kotúč.

• Bezpečnostné zariadenia na stroji sa nesmú de- montovať ani uvádzať do nepoužiteľného stavu.

• Poškodené alebo chybné ochranné zariadenia sa musia bezodkladne vymeniť.

• Nerežte obrobky, ktoré sú príliš malé na to, aby ste ich mohli bezpečne držať v ruke.

• Stroj nezaťažujte natoľko, aby došlo k jeho zasta- veniu.

• Obrobok vždy pevne pritlačte k pracovnej doske.

• Pri bežiacom pílovom kotúči nikdy neodstraňujte triesky, piliny alebo zaseknuté kusy dreva.

• Stroj za účelom odstraňovania porúch na zabloko- vanom nasadzovacom nástroji stroja vypnite. Vy- tiahnite sieťovú zástrčku. Odstráňte blokádu. Pozor! Nebezpečenstvo poranenia pílovým kotúčom! Nos- te ochranné rukavice! Vykonajte skúšobný chod bez obrobku. Dbajte na to, aby sa nevyskytli neobvyklé zvuky alebo vibrácie. V opačnom prípade vypnite prístroj a obráťte sa na výrobcu.

• Prestavovacie, nastavovacie, meracie a čistiace práce vykonávajte iba pri vypnutom motore. Vytiah- nite sieťovú zástrčku.

• Pred zapnutím sa uistite, že kľúče a nastavovacie nástroje sú odstránené.

• Pri opustení pracoviska vypnite motor a vytiahnite sieťovú zástrčku.

• Elektroinštalácie, opravy a údržbové práce smú vy- konávať iba odborníci.

• Všetky ochranné a bezpečnostné zariadenia sa musia po ukončenej oprave alebo údržbe okamžite znovu namontovať. d) Nepoužívané elektrické náradie uchovávajte mimo dosahu detí. Elektrické náradie nedovoľ- te používať osobám, ktoré s ním nie sú oboz- námené alebo si neprečítali tieto inštrukcie. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby. e) O svoje elektrické náradie a vložený nástroj sa dôkladne starajte. Kontrolujte, či pohybujúce sa časti fungujú bezchybne a či sa nezaseká- vajú, či diely nie sú zlomené alebo poškodené tak, že to negatívne ovplyvňuje funkciu elek- trického náradia.Pred použitím elektrického náradia dajte poškodené diely opraviť. Príči- nou mnohých úrazov je nesprávna údržba elek- trických prístrojov. f) Rezné nástroje udržiavajte ostré a čisté. Sta- rostlivo udržiavané rezné nástroje s ostrými rezný- mi hranami sa menej zasekávajú a ľahšie sa vedú. g) Používajte elektrické náradie, príslušenstvo, vložené nástroje atď. podľa týchto pokynov. Zohľadnite pritom pracovné podmienky a vykonávanú činnosť. Používanie elektrického náradia na iné ako predpísané používania môže viesť k nebezpečným situáciám. h) Rukoväte a plochy rukovätí udržiavajte vždy suché, čisté a bez oleja a tuku. Klzké rukoväti a plochy rukovätí neumožňujú bezpečnú obsluhu a kontrolu elektrického náradia v nepredvídateľných situáciách.

a) Vaše elektrické náradie nechajte opravovať len kvalikovaným odborným personálom a len s originálnymi náhradnými dielmi. Tým za- istíte, že bezpečnosť elektrického prístroja zosta- ne zachovaná. m VAROVANIE Tento elektrický prístroj vytvára počas prevádzky elek- tromagnetické pole. Toto pole môže za určitých okolnos- tí ovplyvniť aktívne alebo pasívne implantáty. Na zní- ženie nebezpečenstva závažných alebo smrteľných poranení odporúčame osobám s implantátmi prekonzul- tovať situáciu so svojím lekárom a výrobcom implantátu ešte predtým, ako začnú obsluhovať elektrický prístroj.

5.2 Špeciálne bezpečnostné upozornenia

• V núdzovom prípade stroj hneď vypnite a vytiahnite sieťovú zástrčku.

• Pred prácou a počas práce s pílou rešpektujte všet- ky tieto upozornenia.www.scheppach.com

Zdvihový pohyb 12 mm Odstavná plocha 630 x 295 mm Naklápací stôl 0° až 45° doľava Rozmer stola 415 x 255 mm Dĺžka pílového kotúča cca 134 mm Vyloženie 406 mm Výška rezu max. pri 0° 50 mm Výška rezu max. pri 45° 22 mm Hmotnosť 12,0 kg Technické zmeny vyhradené! *Prevádzkový režim S1: nepretržitá prevádzka s konštantným zaťažením **Prevádzkový režim S6 30 %: Priebežná prevádzka s prerušovaným zaťažením (trva- nie cyklu 10 min). Aby sa motor nezahrial na zakázanú hodnotu, smie sa motor prevádzkovať len na 30 % trvania cyklu s uvedeným menovitým výkonom a potom sa musí prevádzkovať len na 70 % trvania cyklu bez zaťaženia. Hodnoty emisie hluku Hluk Hodnoty hluku boli stanovené v súlade s normou EN 61029. Noste ochranu sluchu. Vplyv hluku môže spôsobiť stratu sluchu. Hladina akustického tlaku L

3 dB Hodnota emisií vibrácií

• Uvedená hodnota emisií vibrácií bola meraná pod- ľa normovanej skúšobnej metódy a môže sa použiť na porovnanie elektrického náradia s iným elektric- kým náradím;

• Musia sa dodržiavať výrobcom stanovené bezpeč- nostné predpisy, pracovné predpisy a predpisy tý- kajúce sa údržby, ako aj rozmery uvedené v tech- nických údajoch.

• Dodržiavajte príslušné predpisy BOZP a ostatné všeobecne uznávané bezpečnostnotechnické pra- vidlá.

• Píla je určená len na inštaláciu v interiéroch.

• Obrobky, ktoré sú menšie ako ochrana pílového kotúča, môžu mať za následok poranenia rúk a prs- tov. Používajte vhodné pomôcky!

• Pri vedení obrobku sa vyhýbajte kŕčovitým polohám rúk a polohám, pri ktorých by pošmyknutie priviedlo ruku priamo do pílového kotúča.

• Pílový kotúč vždy vkladajte tak, aby zuby smerovali nadol k stolu píly.

• Aby ste predišli pretrhnutiu pílových kotúčov, vždy nastavte správne napnutie kotúča.

• Mimoriadne opatrne postupujte pri rezaní materiálu s nepravidelnými reznými prolmi.

• Pri ťahaní obrobku späť sa môžu zuby zaháknuť v reznej škáre, najmä vtedy, keď škáru blokujú piliny. V tomto prípade by ste mali vypnúť pílu, vytiahnuť sieťovú zástrčku, otvoriť reznú škáru klinom a stiah- nuť obrobok.

• Pílu zapnite až po uprataní zvyškov materiálu a nástrojov z pracovného stola. Na pracovnom stole nechajte iba obrábaný obrobok a prípadné pracovné pomôcky (kliny).

• Vždy noste ochranné okuliare.

• Držte prsty v bezpečnej vzdialenosti od pílového kotúča.

• Obrobok veďte bezpečne a pevne, a nikdy ho nene- chávajte voľný.

• Pracovisko nikdy neopúšťajte bez toho, aby ste predtým vypli pílu.

• Nenechajte sa zviesť k neopatrnosti tým, že ste zbehlí v používaní píly. V dôsledku neopatrnosti môže už v zlomku sekundy dôjsť k ťažkým porane- niam. Bezpečnostné pokyny si dobre uschovajte.www.scheppach.com

• Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou.

• Obal podľa možnosti uschovajte až do uplynutia zá- ručnej doby. m VAROVANIE Prístroj a obalové materiály nie sú hračkami pre deti! Deti sa nesmú hrať s plastovými vreckami, fóliami a malými dielmi! Existuje nebezpečenstvo prehltnutia a zadusenia!

7.2 Všeobecné upozornenia

• Pred uvedením do prevádzky sa musia všetky kryty a bezpečnostné zariadenia namontovať v súlade s predpismi.

• Pílový kotúč sa musí voľne pohybovať.

• V prípade už obrobeného dreva dávajte pozor na cu- dzie telesá, ako napr. klince alebo skrutky atď.

• Skôr než stlačíte zapínač/vypínač, uistite sa, či je pí- lový kotúč správne namontovaný a či pohyblivé diely vykazujú ľahký chod.

• Pred pripojením stroja sa presvedčte, či sa údaje na typovom štítku zhodujú so sieťovými údajmi.

• Pripojte stroj iba k riadne nainštalovanej zásuvke s ochranným kontaktom, ktorá je zaistená minimálne 10 A.

7.3 Montáž vyrezávacej píly na pracovný stôl

• Podložka Ø 8,4 mm (8x) (nie je v rozsahu dodávky) Dĺžka použitých skrutiek sa líši podľa hrúbky dosky stola. m VAROVANIE Nebezpečenstvo poranenia! Pred všetkými montážnymi prácami vytiahnite sieťovú zástrčku na vyrezávacej píle.

1. Namontujte vyrezávaciu pílu na masívny drevený

pracovný stôl. Tým sa dá predísť intenzívnemu vzniku hluku v dôsledku vibrácií.

2. Vyznačte vŕtacie otvory (pozri obr. 5.2).

3. Vyvŕtajte 4 otvory (priemer 8 mm) do pracovného

4. Zaskrutkujte vyrezávaciu pílu s pracovným stolom

pomocou skrutky so šesťhrannou hlavou (E) cez montážne body (obr. 3 poz. 19) v nasledujúcom poradí (obr. 5.1):

• Uvedená hodnota emisií vibrácií sa môže použiť aj na prvé posúdenie (vibračného) zaťaženia.

• Hodnota emisií vibrácií sa môže počas skutočného používania elektrického náradia odlišovať od zada- nej hodnoty v závislosti od typu a spôsobu použitia elektrického náradia; Výstražné upozornenie:

• Je potrebné určiť bezpečnostné opatrenia na ochra- nu obsluhy na základe odhadu vibračného zaťaže- nia počas skutočných podmienok používania (musia sa zohľadniť všetky časti pracovného cyklu, napr. časy, keď je elektrické náradie vypnuté a tie, keď je elektrické náradie zapnuté, ale beží bez zaťaženia). Uvedené hodnoty sú hodnoty emisií a nemusia záro- veň znamenať aj bezpečné hodnoty na pracovisku. Hoci existuje korelácia medzi emisnou a imisnou hladi- nou, nie je možné z toho spoľahlivo odvodiť, či sú alebo nie sú potrebné dodatočné bezpečnostné opatrenia. Faktory, ktoré môžu ovplyvniť momentálnu imisnú hla- dinu na pracovisku, zahŕňajú dobu pôsobenia, osobi- tosť pracoviska, iné zdroje hluku atď., napr. počet stro- jov a iných okolitých procesov. Spoľahlivé hodnoty na pracovisku sa môžu meniť v zá- vislosti od krajiny. Tieto informácie by však mali byť používateľovi nápomocné pre lepší odhad nebezpe- čenstva a rizika. Obmedzte vznik hluku na minimum!

• Používajte iba bezchybné stroje.

• Prístroj pravidelne čistite a vykonávajte jeho údržbu.

• Váš spôsob práce prispôsobte prístroju.

• Prístroj nepreťažujte.

• Stroj nechajte v prípade potreby prekontrolovať.

• Ak sa prístroj nepoužíva, vypnite ho. Vhodné pílové kotúče Používať sa môžu všetky bežne dostupné pílové kotú- če s minimálnou dĺžkou 127 mm s kolíkom a bez kolíka.

• Odstráňte baliaci materiál, ako aj obalové a preprav- né poistky (ak sú použité).

8.2 Montáž/výmena pílového kotúča (obr. 1, 7 – 11)

m VAROVANIE Na predchádzanie poraneniam v dôsledku náhod- ného spustenia: Pred odstránením alebo výmenou pílového kotúča vždy stlačte tlačidlo „0“ a vytiah- nite sieťovú zástrčku zo zásuvky.

8.2.1 Odstránenie/nasadenie vložky stola

1. Uvoľnite skrutku s ryhovanou hlavou (3).

2. Umiestnite ochranu pílového kotúča (5) úplne nahor.

4. Teraz je možné vložku stola (25) odstrániť.

Pri používaní vložky stola (25) dbajte na polohu štrbiny píly. Vložka stola (25) sa musí nasadiť tak, ako je na obr. 8. Inak sa môže stroj pri úkosových rezoch poško- diť.

8.2.2 Odobratie pílového kotúča bez kolíkov(voli-

stola (25) smerom nahor. (pozri 8.2.1)

2. Najskôr uvoľnite napnutie tým, že vyklopíte nahor

napínaciu páku (11). Otáčaním napínacej páky (11) proti smeru pohybu hodinových ručičiek je v prípa- de potreby možné znížiť napnutie.

3. Potlačte konzolu (12) zľahka nadol (pozri obr. 9).

4. Uvoľnite hornú upínaciu skrutku pílového kotúča

6. Uvoľnite dolnú upínaciu skrutku pílového kotúča

(28) imbusovým kľúčom (22).

7. Odnímte pílový kotúč smerom nahor.

8.2.3 Nasadenie pílového kotúča bez kolíkov(voli-

teľné) Zuby pílového kotúča musia vždy ukazovať nadol.

1. Zaxujte pílový kotúč (21) najskôr do dolného dr-

žiaka pílového kotúča (29). Na zaxovanie pílo- vého kotúča (21) pevne utiahnite dolnú upínaciu skrutku pílového kotúča (28) imbusovým kľúčom (22).

2. Potlačte konzolu (12) zľahka nadol. Zaxujte druhý

koniec pílového kotúča (21) v hornom držiaku pílo- vého kotúča (26) (pozri obr. 9).

3. Zaxujte pílový kotúč (21) s hornou upínacou

skrutkou pílového kotúča (27) (pozri obr. 10). D Šesťhranná matica C Podložka A Vyrezávacia píla B Pracovný stôl C Podložka E Skrutka so šesťhrannou hlavou

m VAROVANIE Nebezpečenstvo poranenia! Pred všetkými montážny- mi prácami vytiahnite sieťovú zástrčku na vyrezávacej píle.

8.1 Montáž ochrany pílového kotúča (5) a pridržia

vača (23) (obr. 6, 7) UPOZORNENIE: Pred montážou pridržiavača (23) sa musí odstrániť pílový kotúč (21) predmontovaný z výrobného závodu (pozri 8.2).

1. Odoberte pílový kotúč (21) tak, ako je opísané v

ča (5): Úplne povoľte skrutku (24) pomocou krížo- vého skrutkovača (nie je zahrnutý v rozsahu do- dávky) (pozri obr. 6).

3. Zaveďte držiak (4) do otvoru (pozri obr. 7).

kotúča (5). Zasuňte skrutku (24) do držiaka (4). Utiahnite skrutku (24) pomocou krížového skrutko- vača (nie je zahrnutý v rozsahu dodávky).

6. Znova nasaďte pílový kotúč (21) tak, ako je opísa-

UPOZORNENIE: Pridržiavač (23) sa vždy musí prispôsobiť podľa výšky obrobku. Obrobok by však pritom nemal byť zovretý, ale zostať voľne pohyblivý. Pridržiavač (23) slúži ako poistka, aby sa obrobok nemohol pretrhnúť smerom nahor a zničiť pritom pílový kotúč (21).

Po jeho montáži napnite pílový kotúč stlačením napí- nacej páky (11). Ak by bolo napnutie pílového kotúča príliš malé alebo príliš veľké, postupujte nasledovne:

• Na zaxovanie nastavení znova stlačte napínaciu páku (11) nadol. Pri správnom napnutí by mal pílový kotúč pri „brnknutí“ vydať jasný tón ako struna.

8.4 Jemné nastavenie uhlovej stupnice (obr. 12; 12.1)

POZOR Predtým ako začnete pracovať s prístrojom, prekontro- lujte nastavenie uhlovej stupnice.

1. Uvoľnite poistnú maticu nastavovacej skrutky (35)

pomocou otvoreného kľúča s otvorom 8 (nie je za- hrnutý v rozsahu dodávky).

ku (35) prestavujte dovtedy, kým nebude mať uhol medzi pílovým kotúčom (21) a stolom píly (6) 90°.

5. Uvoľnite skrutku (31) a zaskrutkujte ukazovateľ

6. Vykonajte skúšobný rez. Uhlovým nožom skon-

trolujte uhol na obrobku. Prípadne znova nastavte ukazovateľ (32).

8.5 Montáž vyfukovacieho zariadenia (obr. 8)

1. Zabezpečte, aby bola ochrana pílového kotúča (5)

hodinových ručičiek na držiak (2), ako je to zobra- zené na obr. 8.

8.6 Odsávanie triesok (obr. 13)

POZOR: Výrobok prevádzkujte iba s vhodným odsávacím zaria- dením triesok. Nepoužívajte žiadny domáci vysávač. Pripojte vhodné zariadenie na odsávanie triesok (nie je v rozsahu dodávky) na odsávacie prípojku (15) (pozri obr. 13 vzorový obrázok).

4. Napnite pílový kotúč (21) napínacou pákou (11)

tým, že ju znova potlačíte nadol. Prekontrolujte napnutie pílového kotúča (21). Ak by bolo napnutie príliš nízke, môžete ho zvýšiť otáčaním v smere hodinových ručičiek. Najskôr pri tom znova uvoľni- te napínaciu páku (11).

5. Znova nasaďte vložku stola (25). (pozri 8.2.1)

8.2.4 Odobratie pílového kotúča s kolíkmi

1. Pre odobratie pílového kotúča (21) odnímte vložku

stola (25) smerom nahor. (pozri 8.2.1)

2. Najskôr uvoľnite napnutie tým, že vyklopíte nahor

napínaciu páku (11). Prípadne ďalej znižujte nap- nutie otáčaním proti smeru hodinových ručičiek.

3. Pevne držte pílový kotúč a potlačte konzolu (12)

zľahka nadol (pozri obr. 9).

4. Vytiahnite pílový kotúč z horného a dolného dr-

žiaka pílového kotúča (26/29).

8.2.5 Nasadenie pílového kotúča s kolíkmi

Zuby pílového kotúča musia vždy ukazovať nadol.

1. Prevlečte koniec pílového kotúča (21) cez vŕtanie

v stole. Zasuňte kolíky pílového kotúča (21) do prí- slušných vybraní horného a dolného držiaka pílo- vého kotúča (26/29).

2. Nasaďte pílový kotúč (21) najskôr do dolného dr-

žiaka pílového kotúča (29).

3. Potlačte konzolu (12) zľahka nadol (pozri obr. 9).

Nasaďte pílový kotúč (21) do horného držiaka pí- lového kotúča (26).

4. Prekontrolujte polohu kolíkov pílových kotúčov v

držiakoch pílových kotúčov (26/29).

5. Napnite pílový kotúč (21) napínacou pákou (11)

tým, že ju znova potlačíte nadol. Prekontrolujte napnutie pílového kotúča (21). Ak by bolo napnutie príliš nízke, môžete ho zvýšiť otáčaním v smere hodinových ručičiek. Najskôr pri tom znova uvoľni- te napínaciu páku (11).

6. Znova nasaďte vložku stola (25). (pozri 8.2.1)

UPOZORNENIE Na ľavej strane sa nachádza úschovný box (9), do kto- rého sa môžu uložiť náhradné pílové kotúče a inbusový kľúč.

8.3 Kontrola napnutia pílového kotúča

m VAROVANIE Napnutie pílového kotúča kontrolujte pravidelne a vždy po jeho nasadení.www.scheppach.com

9.6 Vykonanie vnútorných rezov

Touto vyrezávacou pílou je možné vykonávať vnútorné rezy do obrobkov bez toho, aby sa poškodila vonkajšia strana alebo rozsah obrobku.

1. Odstráňte pílový kotúč (21) tak, ako je opísané v

4. Nainštalujte pílový kotúč (21) (ako je opísané v

kotúč (21) z držiakov kotúča(ako je to opísané v bode 8.2).

6. Odoberte obrobok zo stola.

9.7 Vykonávanie úkosových rezov (obr. 14)

m VAROVANIE Pri vykonávaní úkosových rezov buďte mimoriadne opatrní. V dôsledku naklonenia stola píly hrozí zosunu- tie. Hrozí nebezpečenstvo poranenia.

1. Na vykonanie úkosových rezov náležite prispôsob-

te vzdialenosť ochrany pílového kotúča (5) od pra- covného stola namontovaného na pridržiavači (23).

10. Elektrická prípojka

Nainštalovaný elektromotor je pripojený a pripra- vený na prevádzku. Pripojenie zodpovedá prísluš- ným ustanoveniam VDE a DIN. Sieťová prípojka na strane zákazníka, ako aj predl- žovacie vedenie musia zodpovedať týmto predpi- som. Poškodené elektrické prípojné vedenie Na elektrických prípojných vedeniach často vznikajú škody na izolácii. Príčinami môžu byť:

• Stlačené miesta, keď sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami POZOR: Pravidelne kontrolujte a čistite odsávacie kanály.

m Pozor! Prístroj pred uvedením do prevádzky bezpodmie- nečne kompletne zmontujte!

9.1 Všeobecné upozornenia

• Píla nereže drevo automaticky. Používateľ umožňu- je rezanie vedením dreva do pohybujúceho sa pílo- vého kotúča.

• Zuby režú drevo len pri zostupnom zdvihu.

• Drevo sa musí viesť pomaly do pílového kotúča, pre- tože zuby pílového kotúča sú veľmi malé.

• Každá osoba, ktorá chce pracovať s pílou, potrebuje určitý čas, kým sa s ňou naučí zaobchádzať. Počas tejto doby určite zlomí niekoľko kotúčov.

• Pri rezaní hrubšieho dreva treba obzvlášť dbať na to, aby sa pílový kotúč neohol alebo neskrútil.

• Opatrným spôsobom práce sa predĺži životnosť pí- lového kotúča.

9.2 Jemná poistka (7)

Jemná poistka (7) je nasadená z výrobného závodu a nemusí sa namontovať. V prípade chyby jemnej poistky (7) postupujte tak, ako je opísané v bode 12.2.4.

• Vypnutie: stlačte tlačidlo „0“. POZOR Stroj je vybavený bezpečnostným spínačom proti opä- tovnému zapnutiu po poklese napätia. Ak je vyrezávacia píla zapnutá a preruší sa prívod prúdu v sieti, vyrezávacia píla zostane vypnutá, aj keď sa ob- noví prívod prúdu. Na zapnutie znova stlačte tlačidlo „I“.

9.4 Prevádzka pracovného svetla (obr. 4)

Na zapnutie a vypnutie pracovného svetla (19) stlačte vypínač zap/vyp (20).

9.5 Regulátor zdvihovej frekvencie (obr. 2)

Pomocou regulátora zdvihovej frekvencie (17) môžete nastaviť počet zdvihov podľa rezaného materiálu. Na mäkký materiál odporúčame vysoký počet zdvihov, na tvrdý materiál nízky počet zdvihov. Otáčaním regulá- tora zdvihovej frekvencie (17) zvýšite počet zdvihov.www.scheppach.com

hradných dielov m VAROVANIE Pred všetkými údržbárskymi a opravárskymi prácami vždy vypnite pílu a vytiahnite sieťovú zástrčku.

Ochranné zariadenia, vzduchové štrbiny a teleso mo- tora udržiavajte podľa možností bez prachu a nečistôt. Odporúčame prístroj vyčistiť hneď po každom použití.

12.1.1 Čistenie zvonku

• Stroj pravidelne čistite vlhkou handričkou a malým množstvom mazľavého mydla.

• Nepoužívajte čistiace prostriedky ani rozpúšťadlá. Tieto môžu poškodzovať plastové diely prístroja.

• Dbajte na to, aby sa do vnútra stroja nedostala žiad- na voda.

12.1.2 Čistenie vnútri (obr. 15)

1. Otvorte úschovný box (9).

5. Vyfúknite vnútorný priestor prístroja stlačeným

vzduchom pri nízkom tlaku.

9. Zatvorte úschovný box (9).

Namažte ložiskové body (10) vratných kladiek najne- skôr po cca 25 – 30 prevádzkových hodinách kvalitným mazacím strojovým tukom.

Ak je sieťový kábel vytrhnutý, narezaný alebo inak po- škodený musí sa okamžite vymeniť.

• Zalomené miesta v dôsledku neodborného upevne- nia alebo vedenia prípojného vedenia

• Rozrezané miesta vzniknuté pri prejazde cez prípoj- né vedenie

• Škody na izolácii pri vytrhnutí zo zásuvky v stene.

• Trhliny pri zostarnutí izolácie. Takéto poškodené elektrické prípojné vedenia sa ne- smú používať a z dôvodu poškodenia izolácie sú živo- tunebezpečné. Elektrické prípojné vedenia pravidelne kontrolujte ohľadne poškodení. Dávajte pozor na to, aby pri kon- trole prípojného vedenia nebolo vedenie pripojené k elektrickej sieti. Elektrické prípojné vedenia musia zodpovedať prísluš- ným ustanoveniam VDE a DIN. Používajte iba prípojné vedenia s označením H 05 VV-F. Vytlačenie označenia typu na prípojnom kábli je pred- pis. Motor na striedavý prúd Sieťové napätie musí predstavovať 220 – 240 V~. Predlžovacie vedenia do dĺžky 25 m musia vykazovať prierez 1,5 mm². Prípojky a opravy elektrického vybavenia smie vykonať len kvalikovaný elektrikár. V prípade otázok uveďte, prosím, nasledujúce údaje:

• Údaje z typového štítka stroja Druh pripojenia Y Ak je sieťový prívod tohto prístroja poškodený, musí ho výrobca alebo zákaznícky servis či podobne kva- likovaná osoba vymeniť, aby sa predišlo prípadným nebezpečenstvám.

• Dávajte pozor na to, aby bol počas prepravy zakrytý horný voľne uložený diel pílového kotúča, napríklad ochranným zariadením.www.scheppach.com

Upozornenia k elektrickým a elektronickým zaria- deniam (ElektroG) Elektrické a elektronické staré zariadenia nepatria do domového odpadu, ale musia sa zbierať, resp. likvidovať oddelene!

• Staré batérie alebo akumulátory, ktoré nie sú pevne zabudované v starom prístroji, sa musia vybrať bez porušenia! Ich likvidácia je regulovaná zákonom o batériách.

• Vlastníci alebo používatelia elektrických a elektro- nických zariadení sú zo zákona povinní ich po po- užití vrátiť.

• Koncový užívateľ je zodpovedný za vymazanie svo- jich osobných údajov na starom zariadení, ktoré má byť zlikvidované!

• Symbol prečiarknutého odpadkového koša na ko- lieskach znamená, že staré elektrické a elektronické zariadenia sa nesmú likvidovať s domovým odpa- dom.

• Elektrické a elektronické zariadenia je možné bez- platne odovzdať na týchto miestach: - Verejná likvidácia alebo zberné miesta (napr. obecné stavebné dvory). - Predajné miesta elektronických zariadení (staci- onárne a online), ak sú predajcovia povinní ich prevziať späť alebo ich dobrovoľne ponúknuť. - Až tri staré elektrické zariadenia jedného typu s maximálnou dĺžkou hrany 25 centimetrov môže- te bezplatne odovzdať bez toho, aby ste si naj- prv zakúpili nové zariadenie od výrobcu, alebo ich odovzdajte na inom autorizovanom zbernom mieste vo vašom okolí. - Viac doplňujúcich podmienok spätného odberu výrobcov a distribútorov sa dozviete v príslušnom zákazníckom servise.

• V prípade dodania nového elektrického zariadenia výrobcom do domácnosti môže výrobca na požia- danie koncového užívateľa zabezpečiť bezplatný odvoz starého elektrického zariadenia. Za týmto účelom kontaktujte zákaznícky servis výrobcu.

• Tieto vyhlásenia sa vzťahujú iba na zariadenia in- štalované a predávané v krajinách Európskej únie a podliehajúce európskej smernici 2012/19/EÚ. V krajinách mimo Európskej únie môžu na likvidáciu elektrických a elektronických zariadení platiť odliš- né predpisy.

12.2.4 Výmena jemnej poistky (obr. 16)

V prípade chyby jemnej poistky (7) sa musí vymeniť za jemnú poistku rovnakého typu 5 A/250 V (ø 5 x 20 mm). m VAROVANIE Nepremosťujte jemnú poistku (7)! Nepoužívajte poist- ky iného typu! Môže to viesť k poškodeniam prístroja.

12.3 Servisné informácie

Je potrebné dbať na to, že pri tomto produkte podlie- hajú nasledujúce diely použitiu primeranému alebo pri- rodzenému opotrebovaniu, resp. nasledujúce diely sú potrebné ako spotrebné materiály. Diely podliehajúce opotrebovaniu*: uhlíkové kefy, pílo- vý kotúč, vložka stola

• nie je nutne obsiahnuté v rozsahu dodávky!

12.4 Objednávanie náhradných dielov

Pri objednávaní náhradných dielov (prostredníctvom servisnej hotline) je potrebné uviesť nasledovné údaje:

• Číslo položky daného prístroja (nájdete na obale, resp. v návode) Náhradné diely a príslušenstvo získate v našom ser- visnom centre. Za týmto účelom naskenujte QR kód na titulnej strane.

Prístroj a jeho príslušenstvo skladujte na tmavom, su- chom a nezamŕzajúcom mieste neprístupnom pre deti. Optimálna skladovacia teplota sa nachádza medzi 5 a 30 ˚C. Elektrický prístroj skladujte v originálnom obale.

14. Likvidácia a recyklácia

Upozornenia k baleniu Baliace materiály sa dajú recyklo- vať. Prosím, likvidujte balenia ekologicky.www.scheppach.com

15. Odstraňovanie porúch

m VAROVANIE Pred všetkými údržbárskymi a opravárskymi prácami vždy vypnite pílu a vytiahnite sieťovú zástrčku. Porucha Možná príčina Náprava Pílový kotúč bez kolíkov sa po vypnutí motora uvoľňuje Upínacia skrutka pílového kotúča (27/28) utiahnutá príliš zľahka Pevne utiahnite upínaciu skrutku pílového kotúča (27/28) Motor sa nerozbieha Výpadok sieťovej poistky Skontrolujte sieťovú poistku Chybné predlžovacie vedenie Vymeňte predlžovacie vedenie Chybná jemná poistka Skontrolujte jemnú poistku a príp. ju vymeňte za jemnú poistku rovnakého typu. Prípojky na motore alebo na spínači nie sú v poriadku Nechajte skontrolovať odborným elektrikárom Chybný motor alebo spínač Nechajte skontrolovať odborným elektrikárom Zlomenie pílového kotúča Nesprávne nastavenie napnutia Nastavte správne napnutie Príliš silné zaťaženie Privádzajte obrobok pomalšie Nesprávny typ pílového kotúča Použite správny pílový kotúč Obrobok nie je vedený rovno Zabráňte bočnému tlaku Pílový kotúč sa vychy- ľuje, nie je vyrovnaný. Držiaky nie sú vyrovnané Otvorte skrutky, ktorými sú upevnené držiaky. Uveďte držiaky do kolmej polohy a znova utiahnite skrutky.www.scheppach.com
