SD1600V - Pjūklas SCHEPPACH - Nemokama naudojimo instrukcija

Prekės ženklas	Scheppach
Modelis	SD1600V
Produkto tipas	Pjūklas (dėlionė)
Tinklo įtampa	220-240 V ~ 50 Hz
Sugertoji galia	80 W (S1) / 120 W (S6 30 %)
Eigos skaičius	500 - 1 700 min⁻¹
Eiga (kėlimo judesys)	12 mm
Stalo matmenys	415 x 255 mm
Stalo pasvirimas	0° iki 45° į kairę
Maks. pjovimo aukštis esant 0°	50 mm
Maks. pjovimo aukštis esant 45°	22 mm
Pjūklo geležtės ilgis	Maždaug 134 mm
Svoris	12,0 kg
Garso slėgio lygis (LpA)	66,9 dB(A) (neapibrėžtis 3 dB)
Garso galios lygis (LWA)	79,9 dB(A) (neapibrėžtis 3 dB)
Pagrindinės funkcijos	Tiesūs, lenkti ir vidiniai pjūviai; greičio reguliavimas; darbinis apšvietimas; drožlių siurbimas
Sauga	Geležtės apsauga, avarinis sustabdymas, apsauginis jungiklis nuo perstartavimo, smulkus saugiklis
Priežiūra	Reguliarus valymas, ašių tepimas kas 25-30 val., anglies šepetėlių keitimas
Dėvimosios dalys	Pjūklo geležtės, stalo plokštė, anglies šepetėliai
Bendra informacija	Tik namų naudojimui; nepjauti apvalios medienos; naudoti tinkamą siurbimą

Dažnai užduodami klausimai - SD1600V SCHEPPACH

Kokias medžiagas galiu pjauti su Scheppach SD1600V pjūklu?

SD1600V yra skirta pjauti medieną, pleksiglasą, GFK (stiklo pluoštu sustiprintą plastiką), putas, gumą, odą ir kamštį. Nenaudoti apvalioms medžiagoms pjauti.

Kaip pakeisti pjūklo geležtę?

Visada atjunkite prietaisą. Nuimkite stalo plokštę, atlaisvinkite įtempimo svirtį, tada atlaisvinkite viršutinį ir apatinį tvirtinimo varžtus naudodami pateiktą 3 mm šešiabriaunį raktą. Išimkite geležtę iš viršaus. Norėdami sumontuoti, įstatykite geležtę dantimis žemyn, pritvirtinkite ją pirmiausia apatiniame laikiklyje, tada viršutiniame, ir įtempkite svirtimi.

Kaip reguliuoti pjovimo greitį?

Greitis reguliuojamas eigos skaičiaus reguliatoriumi (ref. 17). Sukite pagal laikrodžio rodyklę, kad padidintumėte eigų skaičių (500-1700 min⁻¹), ir prieš laikrodžio rodyklę, kad sumažintumėte. Naudokite didelį greitį minkštoms medžiagoms ir mažą greitį kietoms medžiagoms.

Ką daryti, jei pjūklas neužsiveda?

Pirmiausia patikrinkite tinklo saugiklį ir prailginimo laidą. Jei viskas gerai, patikrinkite smulkų saugiklį (5A/250V, ø5x20 mm), esantį ant korpuso. Jei jis sugedęs, pakeiskite identišku modeliu. Jei problema išlieka, paprašykite elektriko patikrinti variklį arba jungiklį.

Kaip atlikti vidinį pjūvį?

Išimkite geležtę, išgręžkite skylę detalėje, padėkite detalę ant stalo, sulygiuodami skylę su plokštės anga, tada įstatykite geležtę per skylę. Nustatykite įtempimą, atlikite pjūvį, tada išimkite geležtę prieš išimdami detalę.

Koks maksimalus pjovimo aukštis?

Esant 0° pasvirimui (tiesus pjūvis), maksimalus pjovimo aukštis yra 50 mm. Esant 45° pasvirimui, jis yra 22 mm.

Kaip prižiūrėti pjūklą?

Po kiekvieno naudojimo nuvalykite išorę drėgna šluoste ir švelniu muilu. Kas 25-30 valandų sutepkite guolių ašis mašinine tepalu. Reguliariai tikrinkite geležtės įtempimą ir, jei reikia, pakeiskite anglies šepetėlius.

Ar galiu naudoti pjūklą ant darbo paviršiaus?

Taip, rekomenduojama sumontuoti pjūklą ant tvirto darbo stalo naudojant 4 M8 varžtus (nepridedami), kad sumažintumėte vibraciją ir triukšmą. Vadovaukitės 7.3 skyriaus montavimo instrukcijomis.

Ką daryti, jei pjūklo geležtė dažnai lūžta?

Tai gali būti dėl neteisingo įtempimo, per didelės apkrovos (detales įveskite lėtai), netinkamo geležtės tipo arba per didelio šoninio spaudimo. Taip pat patikrinkite geležtės laikiklių suvedimą.

Kaip nustatyti pasvirusio pjovimo kampą?

Atlaisvinkite sparnuotas veržles po stalu, pakreipkite pjūklo stalą nuo 0° iki 45° į kairę, tada vėl priveržkite veržles. Norėdami patikrinti kampą, naudokite kampinį kvadratą (nepridedamas) ir, jei reikia, sureguliuokite rodyklę ant graduotos skalės.

NAUDOJIMO INSTRUKCIJA SD1600V SCHEPPACH

Simbolių ant įrenginio aiškinimas

Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį į galimą riziką. Saugos simboliai ir juos lydintys paaiš- kinimai turi būti tiksliai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių.

	Įspėjimas! Kad sumažėtų rizika susižaloti, perskaitykite naudojimo instrukciją.
	Užsidėkite apsauginius akinius. Dėl dirbant susidarančių kibirkščių arba iš įrenginio pasišali-nančių atplaišų, skiedrų arba dulkių, galima netekti regėjimo.
	Naudokite klausos apsaugą. Dėl triukšmo galima prarasti klausą.
	Užsidėkite apsauginę kaukę nuo dulkių. Apdirbant medieną ir kitas medžiagas, gali susidary-ti sveikatai kenksmingų dulkių. Draudžiama apdirbti medžiagas, kurių sudėtyje yra asbesto!
	Dėmesio! Pavojus susižaloti! Nekiškite rankų į besisukančią pjūklo geležtę!
	Gaminys atitinka galiojančias Europos direktyvas.
	Gaminys atitinka galiojančias Serbijos gaires.
Dėmesio!	Šiuose naudojimo nurodymuose su Jūsų sauga susijusias vietas mes pažymėjome šiuo ženklu.

Turinys:

Puslapis:

1. Ivadas....209
2. Irenginio aprašymas (1-16 pav.) 209
3. Komplektacija 209
4. Naudojimas pagal paskirtį 210
5. Saugos nurodymai....210
6. Techniniai duomenys 213
7. Prieš pradedant eksploatuoti....214
8. Surinkimas 214
9. Valdymas 216
10. Elektros prijungimas 217
11. Transportavimas 217
12. Valymas, techninė priežiūra ir atsarginių dalių užsakymas ...... 218
13. Laikymas....218
14. Utilizavimas ir pakartotinis atgavimas 218
15. Sutrikimų šalinimas....219
16. Atitikties deklaracija.... 363

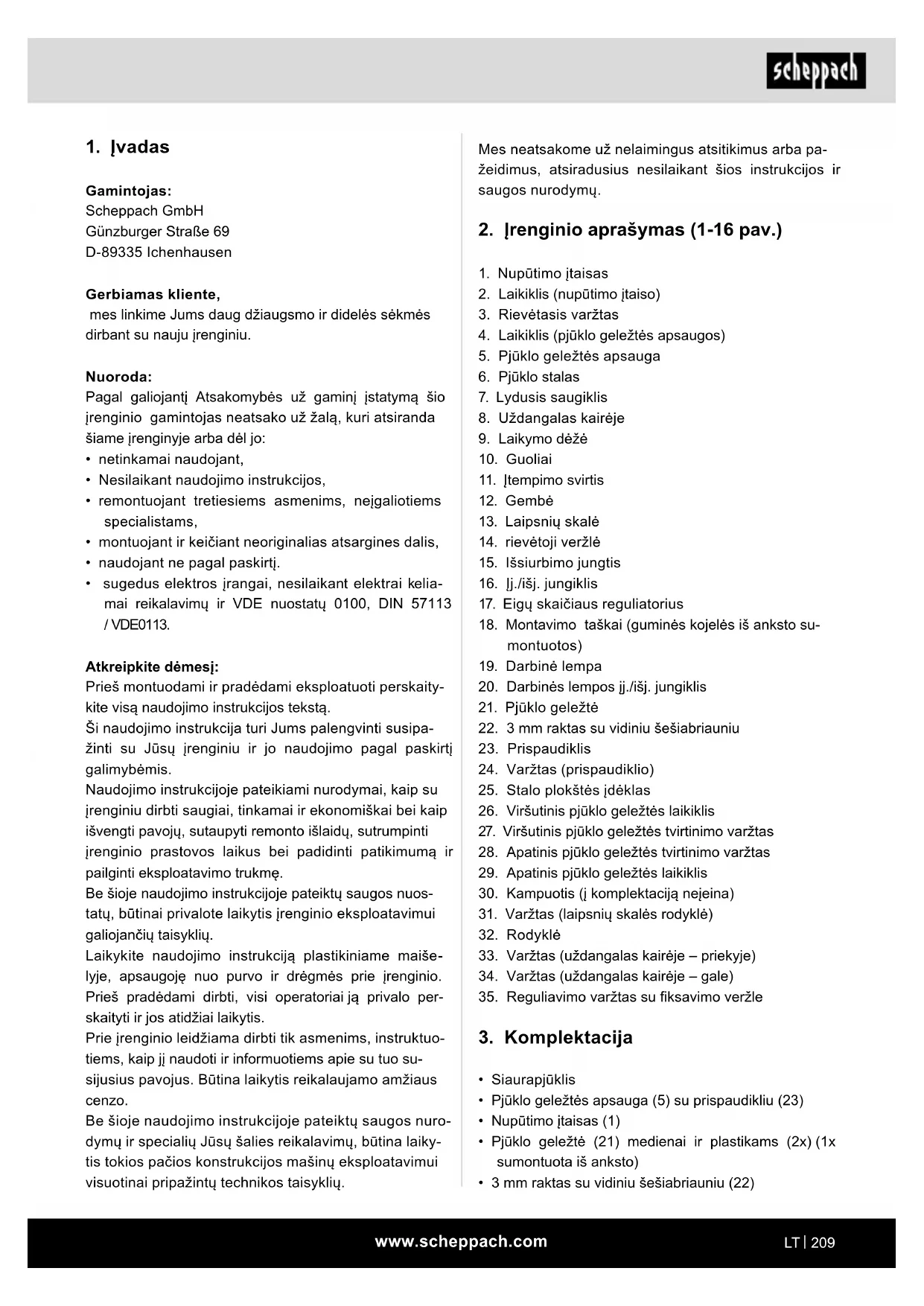

1. Ivadas

Gamintojas:

Scheppach GmbH

mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu.

Nuoroda:

Pagal galiojanti Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,
• Nesilaikant naudojimo instrukcijos,
• remontuojant tretiesiems asmenims, neigaliotiems specialistams,
• montuojant ir keičiant neoriginalias atsargines dalis,
• naudojant ne pagal paskirtj.
• sugedus elektros įrangai, nesilaikant elektrai kelia-mai reikalavimų ir VDE nuostatų 0100, DIN 57113 /VDE0113.

Atkreipkite dèmesj:

Prieš montuodami ir pradėdami eksploatuoti perskaity-kite visą naudojimo instrukcijos teksta.

Ši naudojimo instrukcija turi Jums palengvinti susipa-žinti su Jūsų įrenginiu ir jo naudojimo pagal paskirtį galimybėmis.

Naudojimo instrukcijoje pateikiami nurodymai, kaip su jrenginiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti jrenginio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę.

Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis įrenginio eksploatavimui galiojančių taisyklių.

Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir drėgmės prie įrenginio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis.

Prie jrenginio leidžiama dirbti tik asmenims, instruktuotiems, kaip jj naudoti ir informuotiems apie su tuo susijusius pavojus. Būtina laikytis reikalaujamo amžiaus cenzo.

Be šioje naudojimo instrukcijoje pateiktų saugos nurodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis tokios pačios konstrukcijos mašinų eksploatavimui visuotinai pripažintų technikos taisyklių.

Mes neatsakome už nelaimingus atsitikimus arba pa- žeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

2. Irenginio aprašymas (1-16 pav.)

1. Nupūtimo įtaisas
2. Laikiklis (nupūtimo jtaiso)
3. Rievėtasis varžtas
4. Laikiklis (pjūklo geležtės apsaugos)
5. Pjūklo geležtės apsauga
6. Pjūklo stalas
7. Lydusis saugiklis
8. Uždangalas kairėje
9. Laikymo děžé
10. Guoliai
11. ltempimo svirtis
12. Gembè
13. Laipsnių skalė
14. rievétoji veržlé
15. Išsiurbimo jungtis
16. Jj./išj. jungiklis
17. Eigų skaičiaus reguliatorius
18. Montavimo taškai (guminės kojelės iš anksto su- montuotos)
19. Darbinè lempa
20. Darbinės lempos jj./išj. jungiklis
21. Pjūklo geležtė
22. 3 mm raktas su vidiniu šešiabriauniu
23. Prispaudiklis
24. Varžtas (prispaudiklio)
25. Stalo plokštės jdėklas
26. Viršutinis pjūklo geležtės laikiklis
27. Viršutinis pjūklo geležtės tvirtinimo varžtas
28. Apatinis pjūklo geležtės tvirtinimo varžtas
29. Apatinis pjūklo geležtės laikiklis
30. Kampuotis (į komplektaciją nejeina)
31. Varžtas (laipsnių skalės rodyklė)
32. Rodyklé
33. Varžtas (uždangalas kairėje – priekyje)
34. Varžtas (uždangalas kairėje – gale)
35. Reguliavimo varžtas su fiksavimo veržle

3. Komplektacija

• Siaurapjūklis
- Pjūklo geležtės apsauga (5) su prispaudikliu (23)
• Nupūtimo įtaisas (1)
- Pjūklo geležte (21) medienai ir plastikams (2x) (1x sumontuota iš anksto)
• 3 mm raktas su vidiniu šešiabriauniu (22)

• Originali naudojimo instrukcija

4. Naudojimas pagal paskirti

Siaurapjūklis skirtas tašams arba kitoms medžiagoms, pvz., organiniam stiklui, GFK, putplasčiui, gumai, odai ir kamštienai. Nenaudokite pjūklo apvalioms medžiagoms pjauti. Apvali medžiaga gali lengvai persikreipti.

Pavojus susižaloti! Dalys gali būti išsviestos! Irenginį leidžiama naudoti tik pagal paskirtį. Bet koks kitoks naudojimas laikomas ne pagal paskirtį. Už su tuo susijusią žalą arba patirtus bet kokius sužalojimus atsako naudotojas / operatorius, o ne gamintojas.

Atkreipkite dèmesi tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiama garantijos, kai prietaisas naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

• Leidžiama naudoti tik jrenginiui tinkamas pjūklo geležtes.
• Naudojimo pagal paskirtį dalis taip pat yra saugos nurodymų, montavimo instrukcijos ir naudojimo instrukcijoje pateiktų eksploatavimo nurodymų laikymasis.
• Asmenys, kurie jrenginį valdo ir atlieka jo techninę priežiūrą, turi būti su juo susipažinę ir informuoti apie galimus pavojus.
• Be to, būtina tiksliai laikytis galiojančių nelaimingų atsitikimų prevencijos taisyklių.
• Taip pat reikia laikytis kitų bendrujų taisyklių iš darbo medicinos ir augumo technikos sričių.
• Atlikus jrenginio modifikacijas, už su tuo susijusią žalą gamintojas neatsako.

Liekamosios rizikos

Net ir tuo atveju, jei šis elektrinis įrankis valdomas pagal reikalavimus, visada lieka liekamujų rizikų. Dėl šio elektrinio įrankio konstrukcijos ir modelio galimi tokie pavojai:

• Plaučių pažeidimas, jei nebus naudojama tinkama apsauga nuo dulkių.
• Nenaudojant tinkamos klausos apsaugos, klausos sutrikdymas.
• Nelaimingų atsitikimų pavojus patekus rankoms į neuždengtą įrankio pjovimo sritį.
• Pavojus susižaloti keičiant įrankį (pavojus įsipjauti).
• Pirštu suspaudimas.

• Pavojus dėl atatrankos.

• Ruošinio pavirtimas dėl nepakankamo ruošinio atra-minio paviršiaus.

• Prisilietimas prie pjovimo jrankio.
• Šakų ir ruošinių dalių išsviedimas.

5. Saugos nurodymai

5.1 Bendrieji saugos nurodymai dėl elektrinių prietaisų

⚠️ ISPĖJIMAS

Naudojant elektrinius įrankius, norint apsisaugoti nuo elektros smūgio, pavjoaus susižaloti ir gaisro pavjoaus, būtina imtis pagrindinių saugos priemonių.

Prieš naudodami šj elektrinj įrankį, perskaitykite visus šiuos nurodymus ir laikykite saugos nurodymus saugioje vietoje.

1. Sauga darbo vietoje

a) Jūsų darbo zona turi būti švari ir gerai apšvies- ta. Jei darbo zonos netvarkingos ir neapšviestos, gali įvykti nelaimingų atsitikimų.
b) Nedirbkite su elektriniu jrankiu potencialiai sprogioje atmosferoje, kurioje yra degių skysčių, dujų arba dulkių. Elektriniai jrankiai skleidžia kibirkštis, kurios gali uždegti dulkes arba garus.
c) Naudodami elektrinį įrankį, paprašykite, kad vaikai ir kiti asmenys, laikytųsi atstumo. Nu- kreipus dėmesį, elektrinis įrankis gali tapti neval- domas.

2. Elektros irangos sauga

a) Elektrinio įrankio prijungimo kištukas turi tilpti į kištukinį lizdą. Jokiu būdu kištuko nemo-difikuokite. Nenaudokite adapterinių kištukų kartu su jžemintais elektriniais įrankiais. Esant nemodifikuotiems kištukams ir tinkamiems kištuki-niams lizdams, mažėja elektros šoko pavojus.
b) Venkite kūno sąlyčio su jžemintais paviršiais, pvz., vamzdžiais, šildytuvais, viryklémis ir šaldytuvais. Kai Jūsų kūnas jžemintas, kyla didesnis elektros šoko pavojus.
c) Saugokite elektrinius įrankius nuo lietaus arba drėgmės. Patekus į elektrinį įrankį vandens, didė- ja elektros smūgio pavojus.
d) Nenaudokite jungiamojo laido, norėdami už jo nešti ar pakabinti elektrinį įrankį arba iš kištukinio lizdo ištraukti kištuką. Saugokite jungiamajį laidą nuo karščio, alyvos, aštrių briaunų arba judančių dalių. Dėl pažeistų arba susipynusių jungiamujų laidų kyla didesnis elektros smūgio pavojus.

e) Kai su elektriniu įrankiu dirbate lauke, naudo-kite tik išorinei sričiai skirtus ilginamuosius laidus. Naudojant išorinei sričiai tinkamą ilgina-majj laidą, sumažėja elektros smūgio rizika.

f) Jeigu elektrinio įrankio eksploatavimas drėgnoje aplinkoje yra neišvengiamas, naudokite apsauginį nebalanso srovės jungiklj. Naudojant apsauginį nuotėkio srovės jungiklj, mažėja elektros smūgio pavojus.

3. Asmenų sauga

a) Dirbdami su elektriniu įrankiu, būkite atidūs ir galvokite apie tai, ką darote. Nenaudokite elektrinio įrankio, kai esate pavargę arba veikiami narkotinių medžiagų, alkoholio arba medikamentų. Jei naudodami elektrinį įrankį būsite neatidūs, galite rimtai susižaloti.

b) Naudokite asmenines apsaugines priemones ir visada užsidėkite apsauginius akinius. Nau- dojant asmenines apsaugines priemones, pvz., kaukę nuo dulkių, neslidžius apsauginius batus, apsauginį šalmą arba klausos apsaugą, priklauso- mai nuo elektrinio įrankio tipo ir naudojimo būdo, mažėja rizika susižaloti.

c) Stenkitės nepradėti eksploatuoti neplanuotai. Prieš prijungdami elektros srovės tiekimą ir (arba) akumuliatorių, įsitikinkite, kad elektrinis įrankis išjungtas. Jei nešdami elektrinį įrankį laikote pirštą ant elektrinio įrankio arba prie elektros srovės tinklo jungiate jungtą elektrinį įrankį, gali įvykti nelaimingų atsitikimų.

d) Prieš jjungdami elektrinį įrankį, pašalinkite nu- statymo įrankius arba atsuktuvą. Įrankis arba raktas, kuris yra besisukančioje elektrinio įrankio dalyje, gali sužaloti.

e) Venkite nestandartinės kūno laikysenos. Stovėkite stabiliai ir visada išlaikykite pusiausvyra. Taip elektrinį įrankį galėsite geriau kontroliuoti netikėtose situacijose.

f) Vilkėkite tinkamus drabužius. Nevilkėkite plačių drabužių ir nusiimkite papuošalus. Saugokite, kad plaukai ir drabužiai nepatektų arti judančių dalių. Laisvus drabužius, papuošalus arba ilgus plaukus gali pagriebti dalys.

g) Jei galima sumontuoti dulkių nusiurbimo ir surinkimo įtaisus, juos reikia prijungti ir tinkamai naudoti. Naudojant dulkių nusiurbimo įtaisą, galima sumažinti dulkių keliamus pavojus.

h) Net po daugkartinio naudojimosi elektriniu jrankiu negalvokite, kad esate visiškai saugūs, ir atsižvelkite į elektriniams įrankiams galiojančias saugos taisykles. Dėl nedėmesingų veiksmų gali-ma sunkiai susižaloti per sekundės dalis.

4. Elektrinio jrankio naudojimas ir elgsena su juo

a) Neperkraukite elektrinio įrankio. Savo darbui naudokite tam skirtą elektrinį įrankį. Su tinkamu elektriniu įrankiu nurodytame galios diapazone dirbsite geriau ir saugiau.

b) Nenaudokite elektrinio įrankio, kurio jungiklis sugedęs. Elektrinis įrankis, kuris nebejsijungia arba nebeišsijungia, yra pavojingas ir jj reikia su-taisyti.

c) Prieš nustatydami prietaisą, keisdami įstatomo įrankio dalis arba prieš padėdami elektrinį įrankį į šalį, ištraukite kištuką iš kištukinio lizdo ir (arba) pašalinkite išimamą akumuliatorių. Ši atsargumo priemonė saugo nuo neplanuoto elektrinio įrankio paleidimo.

d) Laikykite nenaudoamus elektrinius įrankius vaikams nepasiekiamoje vietoje. Neleiskite elektriniu įrankiu naudotis asmenims, kurie su šiuo įrenginiu nėra susipažinę arba neperskaitė šių nurodymų. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.

e) Kruopščiai prižiūrėkite elektrinius įrankius ir įstatomą įrankį. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nelūžusios ir nepažeistos, kad būtų nei-giamai veikiamas elektrinio įrankio veikimas. Prieš naudodami elektrinį įrankį, pažeistas dalis patikėkite suremontuoti. Daug nelaimingų atsitikimų įvyksta dėl blogai techniškai prižiūrimų elektrinių įrankių.

f) Stebėkite, kad pjaustytuvai būtų aštrūs ir švarūs. Kruopščiai prižiūrėti pjaustytuvai su aštriomis pjovimo briaunomis mažiau stringa ir juos lengviau valdyti.

g) Elektrini įrankį, įstatomų įrankių priedus ir t. t. naudokite pagal šiuos nurodymus. Tuo metu atsižvelkite į darbo sąlygas ir darbus, kuriuos reikia atlikti. Naudojant elektrinius įrankius ki- tiems, o ne numatytiems tikslams, galimos pavojingos situacijos.

h) Rankenos ir suémimo paviršiai turi būti sausi, švarūs ir ant jų neturi būti alyvos bei tepalo. Jei rankenos ir suémimo paviršiai slidūs, elektrinio įrankio nenumatytose situacijose nebus galima saugiai valdyti bei kontroliuoti.

5. Servisas

a) Elektrinio prietaiso remontą patikėkite tik kvalifikuotam personalui ir tik naudojant originalias atsargines dalis. Taip užtikrinsite elektrinio įrankio saugą.

⚠️ ISPĖJIMAS

Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų, prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

5.2 Specialüs saugos nurodymai

• Avariniu atveju išjunkite mašiną tiesiogiai ir ištraukite tinklo kištuką.
• Prieš dirbdami su pjūklu ir darbo su juo metu, laikykitės visų šių nurodymų.
• Nenaudokite pjūklo malkoms pjauti.
• Mašinoje sumontuotas saugos jungiklis, skirtas apsaugoti nuo pakartotinio jjungimo nutrūkus įtampos tiekimui.
• Jeigu reikia ilginamojo kabelio, tuomet jsitikinkite, kad jo skerspjūvio pakanka pjūklo vartojamai elektros srovei. Mažiausiasis skerspjūvis 1,5 mm ^2 .
• Kabelio būgną naudokite tik išvynioję.
• Neblaškykite prie mašinos dirbančių asmenų.
• Išjunge pavarą, jokiu būdu nestabdykite pjūklo geležčių, spausdami į šoną.
• Montuokite tik gerai išgaląstas, nejtrūkusias ir nedeformuotas pjūklo geležtes.
• Pažeistas pjūklo geležtes nedelsdami pakeiskite.
• Nenaudokite pjūklo geležčių, kurios neatitinka šiuose naudojimo nurodymuose nurodytų techninių duo-menų.
• Isitikinkite, kad visi pjūklo geležte uždengiantys įtai-sai nepriekaištingai veikia.
• Neišmontuokite ir nepadarykite netinkamais naudoti mašinos saugos įtaisų.
• Pažeistus arba netinkamus apsauginius įtaisus nedelsdami pakeiskite.
• Nepjaukite ruošinių, kurie yra per maži, kad galėtumėte juos saugiai laikyti rankoje.
• Neapkraukite mašinos tiek, kad ji sustotų.
• Visada spauskite ruošinį tvirtai prie darbinio paviršiaus.

• Veikiant pjūklo geležtei, niekada nešalinkite atplaišų, pjuvenų arba įstrigusių medžio dalių.

• Norėdami pašalinti užblokuoto įstatomo įrankio su-trikimus, išjunkite mašiną. ištraukite tinklo kištuką. Pašalinkite blokuojantį daiktą. Dėmesio! Pavojus susižaloti prisilietus prie pjūklo geležtės! Mūvėkite apsaugines pirštines! Atlikite bandomają eigą be ruošinio. Atkreipkite dėmesį į tai, kad neatsirastų neįprastų garsų arba virpesių. Taip atsitikus, išjunkite įrenginį ir kreipkitės į gamintoją.

• Permontavimo, nustatymo, matavimo ir valymo darbus atlikite tik išjunge variklj. ištraukite tinklo kištuką.
• Prieš jungdami patikrinkite, kad būtų pašalinti raktai ir nustatymo įrankiai.
• Prieš pasišalindami iš darbo vietos, išjunkite variklj ir ištraukite tinklo kištuką.
• Elektros instaliacijas, remonto ir techninės priežiūros darbus leidžiama atlikti tik specialistams.
• Baigę remonto arba techninės priežiūros darbus, vėl iš karto sumontuokite visus apsauginius ir saugos įtaisus.
• Laikykitės gamintojo saugos, darbo ir techninės priežiūros nuorodu bei techniniuose duomenyse nurodytu matmenų.
• Būtinai laikykitės tam tikrų nelaimingų atsitikimų prevencijos taisyklių ir kitų, visuotinai pripažintų saugumo technikos taisyklių.
• Pjūklas skirtas jrengti tik viduje.
• Apdirbant ruošinius, kurie yra mažesni už pjūklo geležtės apsaugą, galima susižaloti rankas ir pirštus. Naudokite tinkamas pagalbines priemones!
• Kreipdami ruošinį, venkite nepatogių rankų padėčių ir padėčių, kuriose paslydus ranka patektų tiesiai į pjūklo geležtę.
• Visada įstatykite pjūklo geležte taip, kad dantys būtų nukreipti žemyn į pjūklo stalą.
• Visada nustatykite tinkamą geležtės įtempį, kad pjū-klo geležtės netrūktų.
• Pjaudami medžiagą su netolygiais profiliais, būkite itin atsargūs.
• Traukiant ruošinį atgal, dantys gali įstrigti prapjovoje, ypač, kai ją užblokuoja pjuvenos. Tokiu atveju pjūklą išjunkite, ištraukite tinklo kištuką, pleištu atidarykite prapjovą ir ištraukite ruošinį.
• Niekada nepasišalinkite iš darbo vietos, prieš tai neišjungę pjūklo. Palaukite, kol pjūklas sustos.
• Veikiant pjūklui, ant darbastalio nedėkite, neklijuokite ir nemontuokite jokių dalių.
• Pjūklą junkite tik nuėmę nuo stalo medžiagos likučius ir įrankius. Ant darbastalio palikite tik ruošinį, kurį reikia apdoroti, ir tam tikrus pagalbinius darbo įtaisus (pleištus).

• Visada užsidėkite apsauginius akinius.

• Laikykite pirštus saugiu atstumu nuo pjūklo geležtės.

• Kreipkite ruošinj saugiai ir tvirtai bei niekada jo nepaleiskite.
• Niekada nepasišalinkite iš darbo vietos, prieš tai neišjunge pjūklo.
• Nors ir susipažinę su pjūklu, visada būkite atidūs. Dėl neatidumo jau per kelias sekundės dalis galima sunkiaj susižaloti.

Padėkite šiuos saugos nurodymus i saugią vietą.

6. Techniniai duomenys

Tinklo jtampa 220–240 V\~/50 Hz

Imamoji galia 80 vatų (S1*)
	120 vatų (S6 30%**)
Eigų skaičius 500–1700 min.	-1
Eigos judesys 12 mm
Pastatymo paviršius 630 x 295 mm
Pasukamas stalas nuo 0° iki 45° į kairę
Stalo dydis 415 x 255 mm
Pjūklo geležtės ilgis, apie	134 mm
Siekis	406 mm
Maks. pjovimo aukštis, esant 0°	50 mm
Maks. pjovimo aukštis, esant 45°	22 mm
Svoris	12,0 kg

Galimi techniniai pakeitimai!

*Darbo režimas S1:

Ilgalaikės apkrovos režimas esant nuolatinei apkrovai

**Darbo režimas S6 30 %:

ilgalaikės kintamosios apkrovos režimas (10 min. ciklo trukmė). Kad variklis neleistinai nejkaistų, variklj leidžiama eksploatuoti 30 % ciklo trukmės su nurodyta vardine galia. Po to jis turi veikti toliau 70 % ciklo trukmės be apkrovos.

Triukšmo emisijos vertės

Triukšmas

Triukšmo vertės buvo nustatytos pagal EN 61029.

Naudokite klausos apsaugą.

Dėl triukšmo galima prarasti klausą.

Garso slėgio lygis L_pA	66,9 dB
Neapibrėžtis K_pA	3 dB
Garso galios lygis L_WA	79,9 dB
Neapibrėžtis K_WA	3 dB

Vibraciju spinduliuotės emisijos vertė

- Deklaruojamoji vibraciju spinduliuotės emisijos vertė buvo išmatuota remiantis standartiniu bandymo metodu ir, norint palyginti elektrinį įrankį, ją galima naudoti su kitu.

- Nurodytą vibraciju spinduliuotės emisijos vertę taip pat galima naudoti pirmajam (vibracinės) apkrovos vertinimui.

- Tikrojo elektrinio įrankio naudojimo metu vibraciju spinduliuotės emisijos vertė gali skirtis nuo deklaruotos vertės, priklausomai nuo elektrinio įrankio naudojimo būdo.

Įspėjamoji nuoroda:

- Būtina nustatyti operatoriui apsaugoti skirtas sau-gos priemones, grindžiamas vibracinės apkrovos vertinimu faktinių naudojimo sąlygų metu (čia reikia atsižvelgti į visas darbinio ciklo dalis, pavyzdžiui, į laiką, kurį elektrinis įrankis buvo išjungtas, ir į tokį laiką, kada jis, nors ir jjungtas, tačiau veikia be apkrovos).

Nurodytos vertės yra emisijos vertės, taigi, neprivalo iš karto atspindėti saugių verčių darbo vietoje. Nors tarp emisijos ir imisijos lygių yra ryšys, tačiau iš to negalima patikimai nustatyti, ar papildomos atsargumo priemonės reikalingos, ar ne.

Veiksnius, kurie gali veikti šiuo metu darbo vietoje esantį imisijos lygį, sudaro poveikio trukmė, darbinės patalpos savybės, kiti triukšmo šaltiniai ir t. t., pvz., mašinų ir kitų gretimų procesų skaičius.

Patikimos vertės darbo vietoje skirtingose šalyse taip pat gali skirtis. Tačiau ši informacija gali padėti naudo-tojui geriau įvertinti pavojus ir riziką.

Apribokite susidaranti triukšma iki minimumo!

• Naudokite tik nepriekaištingus jrenginius.
• Irenginj reguliariai techniškai prižiūrėkite ir valykite.

• Pritaikykite savo darbo būdą jrenginiui.

• Neperkraukite jrenginio.

• Prireikus paveskite jrenginj patikrinti.
  • Kai jrenginys nenaudojamas, jì išjunkite.

Tinkamos pjūklo geležtės

galima naudoti įprastas 127 mm min. ilgio pjūklo geležtes be kaiščio.

7. Prieš pradedant eksploatuoti

7.1 Išpakavimas

• Atidarykite pakuotę ir atsargiai išimkite jrenginį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
  • Patikrinkite, ar komplekte viskas yra.
• Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.

⚠️ ISPĖJIMAS

Irenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavo-jus praryti ir uždusti!

7.2 Bendrosios nuorodos

• Prieš pradedant eksploatuoti reikia tinkamai sumontuoti visus dangčius ir saugos įtaisus.
• Pjūklo geležte turi laisvai suktis.
• Žiūrėkite, kad jau apdirbtoje medienoje nebūtų sve-timkūnių, pvz., vinių arba varžtų ir t. t.
• Prieš aktyvindami jungiklj, įsitikinkite, ar pjūklo geležtė tinkamai sumontuota ir judančios dalys lengvai juda.
• Prieš prijungdami mašiną įsitikinkite, kad duomenys specifikacijų lentelėje sutampa su tinklo duomenimis.
• Prijunkite mašiną tik prie tinkamai jrengto kištukinio lizdo su apsauginiu kontaktu, kuris būtų apsaugotas bent 10 A.

7.3 Siaurapjūklio montavimas ant darbastalio

Montavimui Jums reikia:

• šešiabriauniai varžtai M8 (4x)
• šešiabriaunės veržlės M8 (4x)
• Poveržlės ∅ 8,4 mm (8x)
  (i komplektaciją nejeina)

Naudojamų varžtų ilgis skiriasi, priklausomai nuo stalo plokštės storio.

⚠️ ISPĖJIMAS

Pavojus susižaloti! Prieš atlikdami siaurapjūklio montavimo darbus, ištraukite tinklo kištuką.

1. Sumontuokite siaurapjūklį ant masyvaus medinio darbastalio. Taip dėl galima išvengti dėl vibracijos susidarančio triukšmo.
2. Pažymėkite gręžimo skyles (žr. 5,2 pav.).
3. Išgrężkite darbastalyje 4 skyles (8 mm skersmens).

4. Prisukite siaurapjūklį prie darbastalio šešiabriauniu varžtu (E) per montavimo taškus (3 pav., 19 poz.) tokiu eiliškumu (5.1 pav.):
   D Šešiabriaunė veržlė
   C Poveržlé
   A Siaurapjūklis
   B Darbastalis
   C Poveržlé
   E Šešiabriaunis varžtas

5. Vél priveržkite šešiabriaunes veržles (D).

8. Surinkimas

⚠️ ISPĖJIMAS

Pavojus susižaloti! Prieš atlikdami siaurapjūklio montavimo darbus, ištraukite tinklo kištuką.

8.1 Pjūklo geležtės apsaugos (5) ir prispaudiklio (23) montavimas (6, 7 pav.)

NUORODA:

Prieš montuojant prispaudiklj (23), reikia išmontuoti gamykloje iš anksto sumontuotą pjūklo geležte (21) (žr. 8.2 pav.).

1. Išimkite pjūklo geležte (21), kaip aprašyta 8.2 skirsnyje.
2. Pašalinkite nuo apatinės pjūklo geležtės apsaugos (5) prispaudiklį (23): Visiškai atlaisvinkite varžtą (24) varžtų su kryžminėmis išdrožomis atsuktuvu (nejeina į komplektaciją) (žr. 6 pav.).
3. Jkiškite laikiklj (4) i angą (žr. 7 pav.).
4. Užfiksuokite laikiklj (4) rievėtuoju varžtu (3).
5. Sumontuokite ant pjūklo geležtės apsaugos (5) prispaudiklj (23). Ikiškite varžtą (24) i laikiklj (4). Priveržkite varžtą (24) varžtų su kryžminėmis išdrožomis atsuktuvu (nejeina j komplektaciją).
6. Vėl įstatykite pjūklo geležte (21), kaip aprašyta ties 8.2.
7. Atkreipkite dėmesį į tai, kad prispaudiklis (23) ne- liestų pjūklo geležtės (21).

8.1.1 Prispaudiklio nustatymas NUORODA:

Prispaudiklj (23) visada reikia pritaikyti pagal ruošinio aukštį. Tačiau tuo metu prispaudiklis neturėtų būti įtvirtintas, o laisvai judėti. Prispaudiklis (23) yra kaip fiksatorius, kad ruošinio nebūtų galima išplėšti į viršų ir tuo metu nebūtų sugadinta pjūklo geležtė (21).

1. Norėdami nustatyti prispaudiklj (23), atlaisvinkite rievėtajį varžtą (3).
2. Nustatykite prispaudiklj (23) pagal ruošinio aukšti.
3. Vél tvirtai priveržkite rievėtajį varžtą (3).

8.2 Pjūklo geležtės montavimas / keitimas (1 pav., 7–11)

⚠️ ISPĖJIMAS

Norėdami išvengti pažeidimų dėl neplanuoto paleidimo: prieš išmontuodami arba keisdami pjūklo geležtę, visada paspauskite mygtuką „0“ ir ištraukite tinklo kištuką iš kištukinio lizdo.

8.2.1 Stalo plokštės įdėklo išėmimas / įdėjimas

1. Atlaisvinkite rievėtajį varžtą (3).
2. Nustatykite pjūklo geležtės apsaugą (5) i viršų.
3. Pakiškite ranką po pjūklo stalu (6) ir paspauskite stalo plokštės jdėklą (25) j viršų.
4. Dabar stalo plokštės įdėklą (25) galima išimti.

Idėdami stalo plokštės įdéklą (25), atkreipkite dėmesį i pjovimo tarpo padėtį. Stalo plokštės įdéklą (25) reikia įstatyti, kaip parodyta 8 pav. Kitaip skersai pjaustant gali būti apgadinta mašina.

8.2.2 Pjūklo geležtės be kaiščių išėmimas (pasirinktinai)

1. Norėdami išimti pjūklo geležtę (21), išimkite stalo plokštės įdéklą (25) į viršų. (žr. 8.2.1)
2. Iš pradžių atlaisvinkite įtempį, atlenkdami įtempi- mo svirtį (11) į viršų. Sukant įtempimo svirtį (11) prięš laikrodžio rodyklę, prireikus įtempį galima sumažinti dar.
3. Paspauskite gembę (12) šiek tiek žemyn (žr. 9 pav.).
4. Tada atlaisvinkite viršutinį pjūklo geležtės tvirtinimo varžtą (27).
5. Dabar tvirtai laikykite pjūklo geležte, nes kitaip ji jkris i jrenginio vidu.
6. Atlaisvinkite apatinį pjūklo geležtės tvirtinimo varžtą (28) raktu su vidiniu šešiabriauniu (22).
7. Išimkite pjūklo geležte i viršu.

8.2.3 Pjūklo geležtės be kaiščių įstatymas (pasirinktinai)

Pjūklo geležtės dantys visada turi būti nukreipti žemyn.

1. Iš pradžių užfiksuokite pjūklo geležtę (21) apatinia-me pjūklo geležtės laikiklyje (29). Norėdami užfik-suoti pjūklo geležtę (21), priveržkite apatinį pjūklo geležtės tvirtinimo varžtą (28) raktu su vidiniu še- šiabriauniu (22).
2. Paspauskite gembę (12) šiek tiek žemyn. Užfik-suokite kitą pjūklo geležtės (21) galą viršutiniame pjūklo geležtės laikiklyje (26) (žr. 9 pav.).
3. Užfiksuokite pjūklo geležte (21) pjūklo geležtes tvirtinimo varžtu (27) (žr. 10 pav.).

4. Įtempkite pjūklo geležte (21) įtempimo svirtimi (11), ją nuspausdami vėl žemyn. Patikrinkite pjūklo geležtės (21) įtempį. Jei įtempis būtų per mažas, jį galite padidinti, pasukdami pagal laikrodžio rodyklę. Iš pradžių vėl atlaisvinkite įtempimo svirtį (11).

5. Vél įstatykite stalo plokštės įdėklą (25). (žr. 8.2.1)

8.2.4 Pjūklo geležtės su kaiščiais išėmimas

1. Norėdami išimti pjūklo geležte (21), išimkite stalo plokštės jdėklą (25) j viršų. (žr. 8.2.1)
2. Iš pradžių atlaisvinkite įtempį, atlenkdami įtempimo svirtį (11) į viršų. Prireikus dar sumažinkite įtempį, pasukdami prieš laikrodžio rodyklę.
3. Tvirtai laikykite pjūklo geležte ir paspauskite gembę (12) šiek tiek žemyn (žr. 9 pav.).
4. Ištraukite pjūklo geležte iš viršutinio ir apatinio pjūklo geležtes laikiklių (26/29).

8.2.5 Pjūklo geležtės su kaiščiais įstatymas

Pjūklo geležtės dantys visada turi būti nukreipti žemyn.

1. Prakiškite pjūklo geležtės (21) vieną galą pro kiau- rymę stale. Jkiškite pjūklo geležtės (21) kaiščius i atitinkamas angas viršutiniame ir apatiniame pjū- klo geležtės laikikliuose (26/29).
2. Iš pradžių įstatykite pjūklo geležtę (21) į apatinį pjūklo geležtės laikiklj (29).
3. Paspauskite gembę (12) šiek tiek žemyn (žr. 9 pav.). [statykite pjūklo geležte (21) i viršutinį pjūklo geležtės laikiklj (26).
4. Patikrinkite pjūklo geležtės kaiščių padėtį pjūklo geležtės laikikliuose (26/29).
5. Įtempkite pjūklo geležte (21) įtempimo svirtimi (11), ją nuspausdami vėl žemyn. Patikrinkite pjūklo geležtes (21) įtempj. Jei įtempis būtų per mažas, jį galite padidinti, pasukdami pagal laikrodžio rodyklę. Iš pradžių vėl atlaisvinkite įtempimo svirtį (11).
6. Vél įstatykite stalo plokštės įdėklą (25). (žr. 8.2.1)

NUORODA

Kairėje pusėje yra laikymo dėžė (9), kurioje galite laikyti atsargines pjūklo geležtes ir raktą su vidiniu šeši-abriauniu.

8.3 Pjūklo geležtės įtempio tikrinimas

⚠️ ISPĖJIMAS

Tikrinkite geležtės įtempį reguliariai ir įstatę pjū-klo geležtę.

Sumontavę įtempkite pjūklo geležte, įtempimo svirtį (11) nuspausdami žemyn.

Jei geležtė būtų įtempta per mažai arba per daug, atlikite tokius veiksmus:

• Užlenkite įtempimo svirtį (11) į viršų.
- Sukite įtempimo svirtį (11) pagal laikrodžio rodyklę, kad padidintumėte įtempį, arba prieš laikrodžio rodyklę, kad sumažintumėte įtempį.
- Vél paspauskite įtempimo svirtį (11) žemyn, kad užfiksuotumėte nustatymą.

Esant tinkamam įtempiui, pjūklo geležtė turėtų skleisti šaižų garsą kaip styga.

8.4 Tikslusis kampų skalės nustatymas (12; 12.1 pav.)

DÈMESIO

Prieš dirbdami su šiuo jrenginiu, patikrinkite kampų skalės nustatymą.

1. Atlaisvinkite reguliavimo varžto (35) fiksavimo veržlę veržliarakčiu SW8 (nejeina i komplektaciją).
2. Pjūklo geležtei nustatyti naudokite 90° kampainį (30) (nejeina į komplektaciją). Pridėkite jį prie pjū-klo stalo ir pjūklo geležtės (12 pav.).
3. Atlaisvinkite rievėtajį veržlę (14). Reguliavimo varžtą (35) sukite tol, kol kampas tarp pjūklo geležtės (21) ir pjūklo stalo (6) bus 90°.
4. Vél priveržkite rievėtają veržlę (14) ir reguliavimo varžto (35) fiksavimo veržlę.
5. Atlaisvinkite varžtą (31) ir pasukite rodyklę (32) ties 0° žyma.
6. Atlikite bandomajj pjovimą. Patikrinkite ruošinio kampa kampamačiu. Prireikus sureguliuokite rodyklę (32).

8.5 Nupūtimo įtaiso montavimas (8 pav.)

1. Isitikinkite, kad pjūklo geležtės apsauga (5) nu- lenkta žemyn.
2. Užsukite nupūtimo įtaisą (1) pagal laikrodžio rodyklę ant laikiklio (2), kaip parodyta 8 pav.

8.6 Drožlių išsiurbimo įtaisas (13 pav.)

DÈMESIO:

Eksploatuokite gaminj tik su tinkamu drožlių išsiurbimo įtaisu. Nenaudokite buitinio dulkių siurblio.

Prijunkite tinkamą drožlių išsiurbimo įrenginį (nejeina į komplektaciją) prijunkite prie išsiurbimo jungties (15) (žr. 13 pav., pavyzdys pav.).

DÉMESIO:

Reguliariai tikrinkite ir valykite išsiurbimo kanalus.

9. Valdymas

⚠ Dèmesio!

Prieš pradėdami eksploatuoti, įrenginį būtinai iki galo sumontuokite!

9.1 Bendrosios nuorodos

• Pjūklas nepjauna medienos savaime. Naudotojas padeda pjauti kreipdamas medieną judančia pjūklo geležte.
  • Dantys pjauna medieną tik eigos žemyn metu.
• Medieną reikia lėtai kreipti j pjūklo geležte, nes pjūklo geležtes dantys yra labai maži.
• Kiekvienam asmeniui, kuris nori naudotis pjūklu, reikia tam tikro laiko išmokti. Per šj laiką neišvengiamai lūš kelios geležtės.
• Pjaunant storesnę medieną, reikia ypač atkreipti dėmesį i tai, kad pjūklo geležtė nebūtų deformuota arba persukta.
• Atsargiai dirbant, prailginama pjūklo geležtės eksploatavimo trukmė.

9.2 Lydusis saugiklis (7)

Lydusis saugiklis (7) įstatytas gamykloje ir jo montuoti nereikia. Sugedus lydžiajam saugikliui (7), atlikite 12.2.4 punkte nurodytus veiksmus.

9.3 lj./išj. jungiklis (16)

- Ijungimas: paspauskite mygtuką „I“.

- Išjungimas: paspauskite mygtuką „0“.

DÈMESIO

Mašinoje sumontuotas saugos jungiklis, skirtas apsaugoti nuo pakartotinio jjungimo nutrūkus įtampos tiekimui.

Jei siaurapjūklis jjungtas ir nutrauktas elektros tiekimas tinkle, siaurapjūklis lieka išjungtas net ir atkūrus elektros srovės tiekimą. Norėdami ijungti, iš naujo paspauskite mygtuką „I“.

9.4 Darbinės lempos eksploatavimas (4 pav.)

Norėdami jjungti ir išjungti darbinę lempą (19), aktyvinkite jj./išj. jungiklį (20).

9.5 Eigų skaičiaus reguliatorius (2 pav.)

Eigų skaičiaus reguliatoriumi (17) eigų skaičių galima nustatyti pagal pjaunamą medžiagą. Minkštai medžiagai rekomenduojame didelius eigų skaičius, kietai – mažus. Sukdami eigų skaičiaus reguliatorių (17) pagal laikrodžio rodyklę, eigų skaičių padidinsite. Sukdami prieš laikrodžio rodyklę – sumažinsite.

9.6 Vidinių pjūvių atlikimas

Šiuo siaurapjūkliu galima atlikti vidinius ruošinio pjūvius, nepažeidžiant ruošinio išorinės pusės arba kontūrų.

1. Pašalinkite pjūklo geležte (21), kaip aprašyta 8.2 skirsnyje.
2. Išgržkite ruošinyje skylę.
3. Uždėkite ruošinio kiaurymę ant stalo plokštės jdėklo angos (25) ant pjūklo stalo (6).
4. Prakiškite pjūklo geležte (21) pro kiaurymę ruošinyje (kaip aprašyta ties 8.2) ir nustatykite pjūklo jtempj.
5. Baigę vidinį pjovimą, ištraukite pjūklo geležtę (21) iš pjūklo geležtės laikiklių (kaip aprašyta ties 8.2).
6. Paimkite ruošinj nuo stalo.

9.7 İstrižinių pjūvių atlikimas (14 pav.)

⚠️ ISPĖJIMAS

Atlikdami įstrižinius pjūvius, būkite labai atsargūs. Dėl pjūklo stalo posvyrio lengviau nuslysti. Pavojus susižaloti.

1. Norėdami atlikti įstrižinius pjūvius, pritaikykite ant prispaudiklio (23) sumontuotos pjūklo geležtės apsaugos (5) atstumą iki darbastalio.
2. Pasukite stalą, atlaisvindami rievėtają veržlę (14), ir paverskite pjūklo stalą (6) i norimą padėtį.
3. Priveržkite rievėtają veržlę (14).

10. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras VDE ir DIN nuostatas.

Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus.

Pažeistas elektros prijungimo laidas

Dažnai pažeidžiama elektros prijungimo laidų izoliacija.

To priežastys gali būti:

• prispaudimo vietos, kai prijungimo laidai nutiesiami pro langus arba durų plyšius;
• sulenkimo vietos netinkamai pritvirtinus arba nutiesus prijungimo laida;
• jpjovimo vietos pervažiavus prijungimo laidą;
• izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo;
• jtrūkimai dėl izoliacijos senėjimo.

Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.

Reguliariai tikrinkite, ar elektros prijungimo laidai nepa-žeisti. Atkreipkite dèmesį į tai, kad tikrinant prijungimo laidas nekabotų ant elektros srovės tinklo.

Elektros prijungimo laidai turi atitikti tam tikras VDE ir DIN nuostatas.

Naudokite prijungimo laidus, pažymėtus H 05 VV-F.

Žyma tipo pavadinime prijungimo kabelyje yra privaloma.

Kintamosios srovės variklis

Tinklo jtampa turi būti 220–240 V\~.

Ilginamujų laidų iki 25 m ilgio skerspjūvis turi būti 1,5 kvadratinio milimetro.

Prijungti ir remontuoti elektros jrangą leidžiama tik kvalifikuotam elektrikui.

Kilus klausimų, nurodykite tokius duomenis:

• variklio srovės rūšį;
- Duomenys iš mašinos specifikaciju lentelės

Prijungimo būdas Y

Jei šio įrenginio prijungimo prie tinklo laidas pažeistas, jį privalo pakeisti gamintojas, jo klientų aptarnavimo tarnyba arba panašią kvalifikaciją turintis asmuo, kad būtų išvengta pavojų.

11. Transportavimas

• Transportuokite elektrinį įrankį, jį pakeldami už tam skirtų angų stove ir variklio uždangale.
• Niekada nenaudokite apsauginių įtaisų valdymui arba transportavimui.
• Atkreipkite dėmesį į tai, kad transportuojant laisva pjūklo geležtės dalis būtų uždengta, pavyzdžiui, apsauginiu jtaisu.

12. Valymas, techninė priežiūra ir atsarginių dalių užsakymas

⚠️ ISPĖJIMAS

Prieš bet kokius techninės priežiūros ir valymo darbus, visada išjunkite pjūklą ir ištraukite tinklo kištuką.

12.1 Valymas

Stenkitės, kad apsauginiai įtaisai, vėdinimo plyšiai ir vari-klio korpusas būtų kuo švaresni ir nedulkėti. Po kiekvieno naudojimo rekomenduojame įrenginį išvalyti iš karto.

12.1.1 Išorinis valymas

• Reguliariai valykite jrenginj drėgna šluoste ir šiek tiek skystojo muilo.
• Nenaudokite valymo priemonių arba tirpiklių. Jos / jie gali pažeisti plastikines įrenginio dalis.
• Atkreipkite dėmesį į tai, kad į jrenginio vidų nepa- tektų vandens.

12.1.2 Vidinis valymas (15 pav.)

1. Atidarykite laikymo dėže (9).
2. Išsukite varžtą (34).
3. Atlaisvinkite varžtą (33).
4. Nuimkite uždangalą (8).
5. Išpūskite jrenginio vidų suslėgtuoju oru, esant mažam slėgiui.
6. Vél sumontuokite uždangalą (8).
7. Užfiksuokite varžtą (33).
8. Vėl jstatykite varžtą (34) su sandarikliu ir jį priveržkite.
9. Uždarykite laikymo dėže (9).

12.2 Techniné priežiūra

12.2.1 Laikymas (1 pav., 10)

Sutepkite kreipiamujų ritinėlių guolius (10) vėliausiai po 25–30 darbo valandų aukštos kokybės mašinų alyva.

12.2.2 Angliniai šepetėliai

Jei susidaro per daug kibirkščių, paveskite anglinius šepetėlius patikrinti kvalifikuotam elektrikui.

DÉMESIO

Anglinius šepetėlius leidžiama keisti tik kvalifikuotam elektrikui.

12.2.3 Tinklo kabelis

Jei tinklo kabelis yra įtrūkęs, įpjautas arba kitaip pažeistas, jį nedelsiant reikėtų pakeisti.

12.2.4 Lydžiojo saugiklio keitimas (16 pav.)

Sugedus lydžiajam saugikliui (7), jj reikia pakeisti to paties tipo 5 A/250 V (ø 5 x 20 mm) lydžiuoju saugikliu.

⚠️ ISPĖJIMAS

Nešuntuokite lydžiojo saugiklio (7)! Nenaudokite kito tipo saugiklių! Dėl to gali būti pažeistas įrenginys.

12.3 Techninės priežiūros informacija

Atkreipkite dêmesi į tai, kad šio gaminio toliau nurodytos dalys naudojant arba natūraliai dévisi arba toliau nurodytu dalių reikia kaip vartojamuju medžiagų.

Greitai susidėvinčios dalys*: Angliniai šepetėliai, pjūklo geležtė, stalo plokštės įdėklas

* i komplektaciją privalomai nejeina!

12.4 Atsarginių dalių užsakymas

Užsakant atsargines dalis (per karštają techninės priežiūros liniją), reikia nurodyti šiuos duomenis:

• Irenginio tipas
• Irenginio prekės kodas (rasite ant pakuotės arba instrukcijoje)

Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

13. Laikymas

Laikykite jrenginj ir jo priedus tamsioje, sausoje, apsaugotoje nuo šalčio ir vaikams nepasiekiamoje vieto-je. Optimali laikymo temperatūra yra nuo 5 iki 30 °C. Laikykite elektrinj įrankį originalioje pakuotėje.

14. Utilizavimas ir pakartotinis atgavi-mas

Pakavimo nuorodos

Pakavimo medžiagas galima perdirbti. Utilizuokite pakuotes, tau-sodami aplinką

Nuorodos dėl Elektros ir elektronikos prietaisų įstatymo (vok. ElektroG)

Panaudotų elektros ir elektronikos prietaisų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

• Panaudotas baterijas arba akumuliatorius, kurie nėra fiksuotai sumontuoti sename prietaise, prieš atiduodant reikia išimti jų nepažeidžiant! Toks utilizavimas sureguliuotas Baterijų įstatyme.
• Elektros bei elektronikos prietaisų savininkai ar naudo-tojai yra teisiškai jpareigoti juos gražinti po naudojimo.
• Galutinis naudotojas yra atsakingas už savo asmeninių duomenų ištrynimą iš utilizuojamo panaudoto jrenginio!
• Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.
• Elektros ir elektronikos prietaisus galima nemokamai gražinti šiose vietose:

• viešosiose atliekų šalinimo ar surinkimo vietose (pvz., savivaldybių pastatų kiemuose),

• elektros prietaisų pardavimo vietose (stacionariose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai.

• Iki trijų vienos rūšies panaudotų elektros prietaisų, kurių krašto ilgis ne didesnis kaip 25 cm, galite nemokamai gražinti gamintojui prieš tai nejsigy-dami naujo prietaiso iš gamintojo arba nuvežti į kitą įgaliotą surinkimo punktą savo vietovėje.
• Dėl kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą klientų aptarnavimo tarnybą.

- Jei gamintojas pristato naują elektros prietaisą privačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo prašymu. Tam susisiekite su gamintojo klientų aptarnavimo tarnyba.

- Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sajungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sajungai nepriklausančiose šalyse gali būti taikomos kitokios panaudotų elektros ir elektronikos prietaisų utilizavimo nuostatos.

15. Sutrikimų šalinimas

⚠️ ISPĖJIMAS

Prieš bet kokius techninės priežiūros ir valymo darbus, visada išjunkite pjūkla ir ištraukite tinklo kištuką.

Sutrikimas Galima priežastis Ką daryti?
Pjūklo geležtė be kaiščių atsilaisvina išjungus variklj	Per mažai priveržtas pjūklo geležtės tvirtinimo varžtas (27/28)	Priveržkite pjūklo geležtės tvirtinimo varžtą (27/28)
Variklis nepasileidžia	Sugedo tinklo saugiklis	Patikrinkite tinklo saugiklj.
	Pažeistas ilginamasis laidas	Pakeiskite ilginamajį laidą.
	Sugedęs lydusis saugiklis	Patikrinkite lydujj saugiklj ir prireikus pakeiskite jį to paties tipo lydžiuoju saugikliu.
	Blogai prijungtos variklio arba jungiklio jungtys	Paveskite patikrinti kvalifikuotam elektrikui.
	Sugedęs variklis arba jungiklis	Paveskite patikrinti kvalifikuotam elektrikui.
Lūžta pjūklo geležtės	Blogai nustatytas įtempis	Nustatykite tinkamą įtempį.
	Per didelė apkrova	Tiekite ruošinį lėčiau.
	Netinkamo tipo pjūklo geležtė	Naudokite tinkamas pjūklo geležtes.
	Ruošinys tiekiamas netiesiai	Stenkitės nespausti iš šono
Pjūklo geležtė svyruoja, netiesiai išlygiuota.	Neišlygiuoti laikikliai	Atsukite varžtus, kuriais pritvirtinti laikikliai. Nustatykite laikiklius į vertikalią padėtį ir vėl priveržkite varžtus.

Dėl akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis, sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažini-mas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Garanti SE
