Deco Switch - Pjūklas SCHEPPACH - Nemokama naudojimo instrukcija

Prekės ženklas	Scheppach
Modelis	Deco Switch
Produkto tipas	Pjovimo pjūklas (stalinis pjūklas)
Matmenys (ilgis x plotis x aukštis)	650 x 255 x 340 mm
Svoris	8,1 kg
Maitinimo įtampa	230-240 V~ / 50 Hz
Sugerta galia	70 W (S1), 90 W (S2 15 min)
Eigos skaičius	550 iki 1500 min⁻¹
Eiga	1,8 mm
Pakreipiamas stalas	Nuo 0° iki 45° į kairę/dešinę
Stalo dydis	254 x 407 mm
Maks. pjovimo aukštis esant 90°	50 mm
Maks. pjovimo aukštis esant 45°	20 mm
Apsaugos klasė	IP20
Siurbimo jungties skersmuo	34,5 mm
Garso slėgio lygis (LpA)	80,4 dB (K=3 dB)
Garso galios lygis (LwA)	93,4 dB (K=3 dB)
Veikimo režimai	Rankinis (greičio reguliatorius) arba pedalas
Integruotas apšvietimas	Darbinė lempa su jungikliu (baterijos 2x AAA pateiktos)
Papildomos galimybės	Gali naudoti švitrinį diržą šlifavimui
Eksploatacinės dalys	Pjovimo diskai, angliniai šepečiai, stalo plokštė

Dažnai užduodami klausimai - Deco Switch SCHEPPACH

Kaip pakeisti pjovimo diską?

Norėdami pakeisti diską, pirmiausia atjunkite mašiną. Nuimkite stalo plokštę, atlaisvinkite įtempimo varžtą (10) sukant prieš laikrodžio rodyklę, šiek tiek nuspauskite rankeną (11) žemyn, tada išimkite diską iš laikiklių. Norėdami sumontuoti naują diską, įkiškite strypus į laikiklius, nuspauskite rankeną, tada priveržkite įtempimo varžtą. Įsitikinkite, kad dantys nukreipti žemyn.

Kaip sureguliuoti disko įtempimą?

Įtempimas reguliuojamas įtempimo varžtu (10). Sukite pagal laikrodžio rodyklę, kad padidintumėte įtempimą, prieš laikrodžio rodyklę, kad sumažintumėte. Tinkamas įtempimas sukelia aiškų garsą, kaip gitaros styga.

Kaip naudoti valdymo pedalą?

Nustatykite veikimo režimo selektorių (37) į padėtį 'II' (valdymas pedalų). Įjungę mašiną, paspauskite pedalą (38), kad ji veiktų. Dėmesio: atsitiktinis paspaudimas gali paleisti mašiną.

Kokias medžiagas galima pjauti?

Pjovimo pjūklas skirtas medžiui, organiniam stiklui, GFK, putplasčiui, gumai, odai ir kamščiui. Nenaudoti apvalioms medžiagoms (apvirtimo pavojus).

Kaip atlikti vidinį pjovimą?

Išgręžkite skylę ruošinyje, išimkite pjovimo diską, uždėkite ruošinį ant stalo, tada vėl įdėkite diską per skylę. Po pjovimo išimkite diską, kad pašalintumėte ruošinį.

Kaip išvalyti mašiną?

Prieš valydami visada atjunkite maitinimo laidą. Išorei naudokite drėgną šluostę su trupučiu juodo muilo. Vidui atsukite varžtus ir nuimkite kairįjį dangtelį (7), tada išpūskite žemo slėgio suslėgtu oru.

Ką daryti, jei diskas dažnai lūžta?

Patikrinkite disko įtempimą (per mažas ar per didelis), sumažinkite apkrovą vedant ruošinį lėčiau, naudokite tinkamo tipo diską ir venkite šoninio spaudimo pjovimo metu.

Kaip naudoti šlifavimo funkciją?

Sumontuokite švitrinį diržą (d) įrankio laikiklyje (27), kaip aprašyta 8.3 skyriuje. Nustatykite atraminę koją pagal ruošinio aukštį. Veskite ruošinį tolygiu spaudimu prie švitrinio diržo. Dėmesio: per stiprus spaudimas gali suplėšyti diržą.

Kaip pakreipti stalą kampiniam pjovimui?

Atlaisvinkite žvaigždės formos rankenėlės varžtą (13) po stalu, pakreipkite pjovimo stalą (6) norimu kampu (nuo 0° iki 45°), tada priveržkite varžtą. Būkite atsargūs, nes pakreipimas skatina slydimą.

Kur rasti atsargines dalis?

Atsarginės dalys (diskai, angliniai šepečiai, stalo plokštė) yra prieinamos per Scheppach aptarnavimo tarnybą. Nuskaitykite QR kodą pagrindiniame puslapyje arba susisiekite su pagalbos linija, nurodydami įrenginio tipą ir numerį.

NAUDOJIMO INSTRUKCIJA Deco Switch SCHEPPACH

Simbolių ant įrenginio aiškinimas

Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį j galimą riziką. Saugos simboliai ir juos lydintys paaiš- kinimai turi būti tiksliai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių.

	Įspėjimas! Kad sumažėtų rizika susižaloti, perskaitykite naudojimo instrukciją.
	Užsidėkite apsauginius akinius. Dėl dirbant susidarančių kibirkščių arba iš įrenginio pasišali-nančių atplaišų, skiedrų arba dulkių, galima netekti regėjimo.
	Naudokite klausos apsaugą. Dėl triukšmo galima prarasti klausą.
	Užsidėkite apsauginę kaukę nuo dulkių. Apdirbant medieną ir kitas medžiagas, gali susidary-ti sveikatai kenksmingų dulkių. Draudžiama apdirbti medžiagas, kurių sudėtyje yra asbesto!
	Dėmesio! Pavojus susižaloti! Nekiškite rankų į besisukančią pjūklo geležtę!
	Gaminys atitinka galiojančias Europos direktyvas.
⚠ Dėmesio!	Šiuose naudojimo nurodymuose su Jūsų sauga susijusias vietas mes pažymėjome šiuo ženklu.

Turinys: Puslapis:

1. Ivadas....232
2. Irenginio aprašymas (1-29 pav.) 232
3. Komplektacija 232
4. Naudojimas pagal paskirtį 233
5. Saugos nurodymai....233
6. Techniniai duomenys 236
7. Prieš pradedant eksploatuoti....237
8. Surinkimas 238
9. Valdymas 240
10. Elektros prijungimas ....241
11. Transportavimas 242
12. Valymas, techninė priežiūra ir atsarginių dalių užsakymas 242
13. Laikymas....242
14. Utilizavimas ir pakartotinis atgavimas 243
15. Sutrikimų šalinimas....244
16. Atitikties deklaracija....308

1. Ivadas

Gamintojas:

Scheppach GmbH

mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu.

Nuoroda:

Pagal galiojanti Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,
- Nesilaikant naudojimo instrukcijos,
- remontuojant tretiesiems asmenims, neigaliotiems specialistams,
- montuojant ir keičiant neoriginalias atsargines dalis,
- naudojant ne pagal paskirtj.
- sugedus elektros įrangai, nesilaikant elektrai kelia-mai reikalavimų ir VDE nuostatų 0100, DIN 57113 /VDE0113.

Atkreipkite dèmesj:

Prieš montuodami ir pradėdami eksploatuoti perskaity-kite visą naudojimo instrukcijos teksta.

Ši naudojimo instrukcija turi Jums palengvinti susipažinti su Jūsų įrenginiu ir jo naudojimo pagal paskirtį galimybėmis.

Naudojimo instrukcijoje pateikiami nurodymai, kaip su jrenginiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti jrenginio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę.

Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis įrenginio eksploatavimui galiojančių taisyklių.

Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir drėgmės prie jrenginio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis.

Prie jrenginio leidžiama dirbti tik asmenims, instruktuotiems, kaip jj naudoti ir informuotiems apie su tuo susijusius pavojus. Būtina laikytis reikalaujamo amžiaus cenzo.

Be šioje naudojimo instrukcijoje pateiktų saugos nurodymų ir specialių Jūsų šalies reikalavimų, būtina laikytis tokios pačios konstrukcijos mašinų eksploatavimui visuotinai pripažintų technikos taisyklių.

Mes neatsakome už nelaimingus atsitikimus arba pa- žeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

2. Irenginio aprašymas (1-29 pav.)

1. Nupūtimo žarna
2. Prijungimo taškas (nupūtimo įtaisas)
3. Varžtas su žvaigždės formos rankenėle
4. Laikiklis (pjūklo geležtės apsaugos)
5. Pjūklo geležtės apsauga
6. Pjūklo stalas
7. Uždangalas kairėje
8. Baterijos
9. Guoliai
10. Įtempimo varžtas (pjūklo geležtės įtempimas)
11. Strèlè
12. Skalè
13. Varžtas su žvaigždės formos rankenėle
14. Išsiurbimo jungtis
15. lj./išj. jungiklis
16. Eigų skaičiaus reguliatorius
17. Montavimo taškai
18. Darbinè lempa
19. Darbinės lempos jj./išj. jungiklis
20. Pjūklo geležtė
21. 2,5 mm raktas su vidiniu šešiabriauniu
22. Prispaudiklis
23. Varžtas (prispaudiklio)
24. Stalo plokštės jdėklas
25. Viršutinis pjūklo geležtės laikiklis
26. Montavimo paviršius
27. İrankių laikiklis
28. Apatinis pjūklo geležtės laikiklis
29. Kampuotis (j komplektaciją nejeina)
30. Varžtas (laipsnių skalė)
31. Rodyklé
32. Varžtas (uždangalas kairėje – priekyje)
33. Varžtas (uždangalas kairėje – gale)
34. 3 mm raktas su vidiniu šešiabriauniu
35. Prijungimo taškas (nupūtimo įtaisas)
36. Staklių korpusas

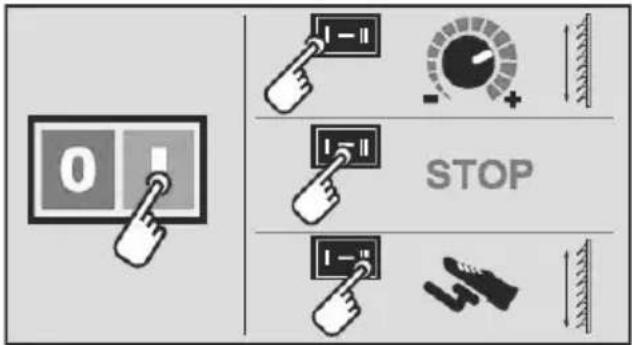

37. Darbo režimo parinkimo jungiklis
38. Kojinis pedalas
39. Kontroliné lemputé

3. Komplektacija

• Siaurapjūklis

• Pjūklo geležtės apsauga (5)

- Pjūklo geležtė (20)

• 2,5 mm raktas su vidiniu šešiabriauniu (21)
• 3 mm raktas su vidiniu šešiabriauniu (34)
• Baterijos (2x AAA) (8)
• Irankių laikiklis (27)
• Irankių laikiklio apatinė dalis (2x) (27.1)
• Irankių laikiklio viršutinė dalis (2x) (27.2)
• Irankių laikiklio varžtai (4x) (27.3)
- Irankiu laikiklio varztai su vidiniais šešiabriauniais (4x) (27.4)
- Poveržlé (2x) (a)
• Fiksavimo veržlė (b)
- Varžtas (c)
- Šlifavimo juosta (d)
• Originalios naudojimo instrukcijos vertimas

4. Naudojimas pagal paskirtj

Siaurapjūklis skirtas tašams arba kitoms medžiagoms, pvz., organiniam stiklui, GFK, putplasčiui, gumai, odai ir kamštienai. Nenaudokite pjūklo apvalioms medžiagoms pjauti. Apvali medžiaga gali lengvai persikreipti.

Pavojus susižaloti! Dalys gali būti išsviestos!

Irenginj leidžiama naudoti tik pagal paskirtj. Bet koks kitoks naudojimas laikomas ne pagal paskirtj. Už su tuo susijusia žala arba patirtus bet kokius sužalojimus at-sako naudotojas / operatorius, o ne gamintojas.

Atkreipkite dèmesj i tai, kad mūsų jrenginiai néra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiame garantijos, kai aparatas naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

• Leidžiama naudoti tik jrenginiui tinkamas pjūklo geležtes.
• Naudojimo pagal paskirtj dalis taip pat yra saugos nurodymų, montavimo instrukcijos ir naudojimo instrukcijoje pateiktų eksploatavimo nurodymų laikymasis.
• Asmenys, kurie jrenginj valdo ir atlieka jo techninę priežiūrą, turi būti su juo susipažinę ir informuoti apie galimus pavojus.
• Be to, būtina tiksliai laikytis galiojančių nelaimingų atsitikimų prevencijos taisyklių.
• Taip pat reikia laikytis kitų bendrujų taisyklių iš darbo medicinos ir augumo technikos sričių.
• Atlikus jrenginio modifikacijas, už su tuo susijusią żalą gamintojas neatsako.

Liekamosios rizikos

Net ir tuo atveju, jei šis elektrinis įrankis valdomas pagal reikalavimus, visada lieka liekamujų rizikų. Dėl šio elektrinio įrankio konstrukcijos ir modelio galimi tokie pavojai:

• Plaučių pažeidimas, jei nebus naudojama tinkama apsauginė kaukė nuo dulkių.
• Nenaudojant tinkamos klausos apsaugos, klausos sutrikdymas.
• Nelaimingų atsitikimų pavojus patekus rankoms į neuždengtą įrankio pjovimo sritį.
• Pavojus susižaloti keičiant įrankį (pavojus įsipjauti).
• Pirštu suspaudimas.
• Pavojus dėl atatrankos.
• Ruošinio pavirtimas dėl nepakankamo ruošinio atraminio paviršiaus.
• Prisilietimas prie pjovimo įrankio.
• Šakų ir ruošinių dalių išsviedimas.

5. Saugos nurodymai

5.1 Bendrieji saugos nurodymai dėl elektrinių įrankių △ |SPĖJIMAS! perskaitykite visas šiam elektriniam įrankiui taikomus saugos nurodymus, instrukcijas, iliustracijas ir techninius duomenis. Netinkamai laikantis saugos nuorodu ir nurodymų, galima patirti elektros smūgį, gali kilti gaisras ir (arba) galima sunkiai susižaloti.

Išsaugokite visus saugos nurodymus ir instrukcijas ateičiai.

Saugos nuorodose naudojama sąvoka „Elektrinis įrankis“ susijusi su iš tinklo veikiančiais elektriniais įrankiais (su tinklo laidu) arba akumuliatoriniais elektriniais įrankiais (be tinklo laido).

1. Sauga darbo vietoje

• Jūsų darbo zona turi būti švari ir gerai apšvies- ta. Jei darbo zonos netvarkingos ir neapšviestos, gali įvykti nelaimingų atsitikimų.
• Nedirbkite su elektriniu įrankiu potencialiai sprogioje atmosferoje, kurioje yra degių skysčių, dujų arba dulkių. Elektriniai įrankiai skleidžia kibirkštis, kurios gali uždegti dulkes arba garus.
• Naudodami elektrinį įrankį, paprašykite, kad vai-kai ir kiti asmenys, laikytųsi atstumo. Nukreipus dėmesį, elektrinis įrankis gali tapti nevaldomas.

2. Elektros jrangos sauga

• Elektrinio įrankio prijungimo kištukas turi tilpti į kištukinį lizdą. Jokiu būdu kištuko nemodifikuokite. Nenaudokite adapterinių kištukų kartu su įžemintais elektriniais įrankiais. Esant nemo-difikuotiems kištukams ir tinkamiems kištukiniams lizdams, mažėja elektros šoko pavojus.
• Venkite kūno sąlyčio su jžemintais paviršiais, pvz., vamzdžiais, šildytuvais, viryklėmis ir šaldytuvais. Kai Jūsų kūnas jžemintas, kyla didesnis elektros šoko pavojus.
• Saugokite elektrinius įrankius nuo lietaus arba drėgmės. Patekus į elektrini įrankį vandens, didėja elektros smūgio pavojus.
• Nenaudokite jungiamojo laido, norėdami už jo nešti ar pakabinti elektrinį įrankį arba iš kištukinio lizdo ištraukti kištuką. Saugokite jungiamajį laidą nuo karščio, alyvos, aštrių briaunų arba judančių dalių. Dėl pažeistų arba susipynusių jungiamųjų laidų kyla didesnis elektros smūgio pavojus.
• Kai su elektriniu jrankiu dirbate lauke, naudokite tik išorinei sričiai skirtus ilginamuosius laidus. Naudojant išorinei sričiai tinkamą ilginamajį laidą, sumažėja elektros smūgio rizika.
• Jeigu elektrinio įrankio eksploatavimas drėgnoje aplinkoje yra neišvengiamas, naudokite apsauginį nebalanso srovės jungiklj. Naudojant apsauginį nuotėkio srovės jungiklj, mažėja elektros smūgio pavojus.

3. Asmenų sauga

• Dirbdami su elektriniu įrankiu, būkite atidūs ir galvokite apie tai, ką darote. Nenaudokite elektrinio įrankio, kai esate pavargę arba veikiami narkotinių medžiagų, alkoholio arba medikamentų. Jei naudodami elektrinį įrankį būsite neatidūs, galite rimtai susižaloti.
• Naudokite asmenines apsaugines priemones ir visada užsidėkite apsauginius akinius. Naudojant asmenines apsaugines priemones, pvz., kaukę nuo dulkių, neslidžius apsauginius batus, apsauginį šalmą arba klausos apsaugą, priklausomai nuo elektrinio įrankio tipo ir naudojimo būdo, mažėja rizika susižaloti.

• Stenkitės nepradėti eksploatuoti neplanuotai. Prieš prijungdami elektros srovės tiekimą ir (arba) akumuliatorių, įsitikinkite, kad elektrinis įrankis išjungtas. Jei nešdami elektrinį įrankį laikote pirštą ant elektrinio įrankio arba prie elektros srovės tinklo jungiate jjungtą elektrinį įrankį, gali įvykti nelaimingų atsitikimų.

• Prieš jjungdami elektrinį įrankį, pašalinkite nu- statymo įrankius arba atsuktuvą. Įrankis arba raktas, kuris yra besisukančioje elektrinio įrankio dalyje, gali sužaloti.

• Venkite nestandartinės kūno laikysenos. Stovėkite stabiliai ir visada išlaikykite pusiausvyrą. Taip elektrini įrankį galėsite geriau kontroliuoti netikėtose situacijose.
• Vilkėkite tinkamus drabužius. Nevilkėkite plačių drabužių ir nusiimkite papuošalus. Saugokite, kad plaukai ir drabužiai nepatektų arti judančių dalių. Laisvus drabužius, papuošalus arba ilgus plaukus gali pagriebti dalys.
• Jei galima sumontuoti dulkių nusiurbimo ir surinkimo įtaisus, juos reikia prijungti ir tinkamai naudoti. Naudojant dulkių nusiurbimo įtaisą, galima sumažinti dulkių keliamus pavojus.
• Net po daugkartinio naudojimosi elektriniu jrankiu negalvokite, kad esate visiškai saugüs, ir atsižvelkite i elektriniams jrankiams galiojančias saugos taisykles. Dėl nedėmesingų veiksmų galima sunkiai susižaloti per sekundės dalis.

4. Elektrinio jrankio naudojimas ir elgsena su juo

• Neperkraukite elektrinio įrankio. Savo darbui naudokite tam skirtą elektrinį įrankį. Su tinkamu elektriniu įrankiu nurodytame galios diapazone dirb-site geriau ir saugiau.
• Nenaudokite elektrinio įrankio, kurio jungiklis sugedęs. Elektrinis įrankis, kuris nebejsijungia arba nebeišsijungia, yra pavojingas ir ji reikia sutaisyti.
• Prieš nustatydami prietaisą, keisdami įstatomo įrankio dalis arba prieš padėdami elektrinį įrankį į šalį, ištraukite kištuką iš kištukinio lizdo ir (arba) pašalinkite išimamą akumuliatorių. Ši at-sargumo priemonė saugo nuo neplanuoto elektrinio įrankio paleidimo.
• Laikykite nenaudojamus elektrinius įrankius vaikams nepasiekiamoje vietoje. Neleiskite elektriniu įrankiu naudotis asmenims, kurie su šiuo įrenginiu nėra susipažinę arba neperskaitė šių nurodymų. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.

• Kruopščiai prižiūrėkite elektrinius įrankius ir įstatomą įrankį. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nelūžusios ir nepažeistos, kad būtų neigiamai veikiamas elektrinio įrankio veikimas. Prieš naudodami elektrinį įrankį, pažeistas dalis patikėkite suremontuoti. Daug nelaimingų atsitikimų įvyksta dėl blogai techniškai prižiūrimų elektrinių įrankių.

• Stebėkite, kad pjaustytuvai būtų aštrūs ir švarūs. Kruopščiai prižiūrėti pjaustytuvai su aštriomis pjovimo briaunomis mažiau stringa ir juos lengviau valdyti.

• Elektrini įrankį, įstatomų įrankių priedus ir t. t. naudokite pagal šiuos nurodymus. Tuo metu atsižvelkite į darbo sąlygas ir darbus, kuriuos reikia atlikti. Naudojant elektrinius įrankius kitiems, o ne numatytiems tikslams, galimos pavojingos situacijos.
• Rankenos ir suémimo paviršiai turi būti sausi, švarūs ir ant jų neturi būti alyvos bei tepalo. Jei rankenos ir suémimo paviršiai slidūs, elektrinio įrankio nenumatytose situacijose nebus galima saugiai valdyti bei kontroliuoti.

5. Servisas

- Elektrinio prietaiso remontą patikėkite tik kvali- fikuotam personalui ir tik naudojant originalias atsargines dalis. Taip užtikrinsite elektrinio įrankio saugą.

ISPÉJIMAS

Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų, prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais rekomenduojame pasikonsultuoti su savo gydytoju arba medicininių implantų gamintoju.

5.2 Saugos nurodymai dėl siaurapjūklių

• Avariniu atveju išjunkite mašiną tiesiogiai ir ištraukite tinklo kištuką.
• Prieš dirbdami su pjūklu ir darbo su juo metu, laikykitės visų šių nurodymų.
  • Nenaudokite pjūklo malkoms pjauti.
• Mašinoje sumontuotas saugos jungiklis, skirtas apsaugoti nuo pakartotinio jjungimo nutrūkus įtampos tiekimui.
• Jeigu reikia ilginamojo kabelio, tuomet jsitikinkite, kad jo skerspjūvio pakanka pjūklo vartojamai elektros srovei. Mažiausiasis skerspjūvis 1,5 mm².
• Kabelio būgną naudokite tik išvynioję.
• Neblaškykite prie mašinos dirbančių asmenų.
• Išjunge pavarą, jokiu būdu nestabdykite pjūklo geležčių, spausdami į šoną.
• Montuokite tik gerai išgaląstas, nejtrūkusias ir nedeformuotas pjūklo geležtes.
• Pažeistas pjūklo geležtes nedelsdami pakeiskite.

• Nenaudokite pjūklo geležčių, kurios neatitinka šiuose naudojimo nurodymuose nurodytų techninių duomenų.

• Įsitikinkite, kad visi pjūklo geležte uždengiantys įtai-sai nepriekaištingai veikia.

• Neišmontuokite ir nepadarykite netinkamais naudoti mašinos saugos įtaisų.
• Pažeistus arba netinkamus apsauginius įtaisus nedelsdami pakeiskite.
• Nepjaukite ruošinių, kurie yra per maži, kad galėtumėte juos saugiai laikyti rankoje.
• Neapkraukite mašinos tiek, kad ji sustotu.
• Visada spauskite ruošinj tvirtai prie darbinio paviršiaus.
• Veikiant pjūklo geležtei, niekada nešalinkite atplaišų, pjuvenų arba įstrigusių medžio dalių.
• Norėdami pašalinti užblokuoto įstatomo įrankio su-trikimus, išjunkite mašiną. ištraukite tinklo kištuką. Pašalinkite blokuojantį daiktą. Dėmesio! Pavojus susižaloti prisilietus prie pjūklo geležtės! Mūvėkite apsaugines pirštines! Atlikite bandomają eigą be ruošinio. Atkreipkite dėmesį į tai, kad neatsirastų neįprastų garsų arba virpesių. Taip atsitikus, išjunkite įrenginį ir kreipkitės į gamintoją.
• Permontavimo, nustatymo, matavimo ir valymo darbus atlikite tik išjunge variklj. ištraukite tinklo kištuką.
• Prieš jungdami patikrinkite, kad būtų pašalinti raktai ir nustatymo įrankiai.
• Prieš pasišalindami iš darbo vietos, išjunkite variklj ir ištraukite tinklo kištuką.
• Elektros instaliacijas, remonto ir techninės priežiūros darbus leidžiama atlikti tik specialistams.
• Baigę remonto arba techninės priežiūros darbus, vėl iš karto sumontuokite visus apsauginius ir saugos įtaisus.
• Laikykitės gamintojo saugos, darbo ir techninės priežiūros nuorodu bei techniniuose duomenyse nurodytu matmenų.
• Būtinai laikykitės tam tikrų nelaimingų atsitikimų prevencijos taisyklių ir kitų, visuotinai pripažintų saugumo technikos taisyklių.
• Pjūklas skirtas jrengti tik viduje.
• Apdirbant ruošinius, kurie yra mažesni už pjūklo geležtės apsaugą, galima susižaloti rankas ir pirštus. Naudokite tinkamas pagalbines priemones!
• Kreipdami ruošinį, venkite nepatogių rankų padėčių ir padėčių, kuriose paslydus ranka patektų tiesiai į pjūklo geležtę.
• Visada įstatykite pjūklo geležte taip, kad dantys būtų nukreipti žemyn i pjūklo stalą.
• Visada nustatykite tinkamą geležtės įtempį, kad pjū-klo geležtės netrūktų.

• Pjaudami medžiagą su netolygiais profiliais, būkite itin atsargūs.

• Traukiant ruošinj atgal, dantys gali jstrigti prapjovoje, ypač, kai ją užblokuoja pjuvenos. Tokiu atveju pjūklą išjunkite, ištraukite tinklo kištuką, pleištu atidarykite prapjovą ir ištraukite ruošinj.

• Niekada nepasišalinkite iš darbo vietos, prieš tai neišjungę pjūklo. Palaukite, kol pjūklas sustos.
• Veikiant pjūklui, ant darbastalio nedėkite, neklijuokite ir nemontuokite jokių dalių.
• Pjūkla junkite tik nuemę nuo stalo medžiagos likučius ir įrankius. Ant darbastalio palikite tik ruošinį, kurį reikia apdoroti, ir tam tikrus pagalbinius darbo įtaisus (pleištus).
• Visada užsidėkite apsauginius akinius.
• Laikykite pirštus saugiu atstumu nuo pjūklo geležtės.
• Kreipkite ruošinį saugiai ir tvirtai bei niekada jo nepaleiskite.
• Niekada nepasišalinkite iš darbo vietos, prieš tai neišjungę pjūklo.
• Nors ir susipažinę su pjūklu, visada būkite atidūs. Dėl neatidumo jau per kelias sekundės dalis galima sunkiai susižaloti.

Padėkite šiuos saugos nurodymus i saugią vietą.

5.3 Saugos nurodymai, kaip elgtis su baterijomis

1. Visada atkreipkite dėmesį į tai, kad baterijos būtų jdedamos, laikantis tinkamo poliškumo (+ ir -), kaip nurodyta ant baterijų.
2. Baterijų trumpai nesujunkite.
3. Nejkraukite nejkraunamų baterijų.
4. Nejkraukite bateriju per daug.
5. Nemaišykite senų ir naujų bei skirtingo tipo arba skirtingų gamintojų baterijų! Visas vieno rinkinio baterijas pakeiskite tuo pačiu metu.
6. Išeikvotas baterijas nedelsdami išimkite iš jrenginio ir tinkamai utilizuokite! Nemeskite bateriju j buitines atliekas. Pažeistos arba išeikvotos baterijos perdirbamos pagal 2006/66/EC direktyvą.

Gražinkite baterijas ir (arba) įrenginį pasiūlytame surinkimo punkte. Apie utilizavimo galimybes galite sužinoti savo bendruomenėje arba miesto savivaldybėje.

1. Nekaitinkite bateriju!
2. Tiesiogiai bateriju nevirinkite ir nelituokite!
3. Neardykite bateriju!
4. Nedeformuokite bateriju!
5. Nemeskite bateriju i ugni!
6. Laikykite baterijas vaikams nepasiekiamoje vietoje.
7. Neleiskite vaikams keisti baterijų be priežiūros!

8. Nelaikykite baterijų šalia ugnies, viryklių arba kitų šilumos šaltinių. Saugokite baterijas nuo tiesiogi- nių saulės spindulių, nenaudokite ir nelaikykite jų transporto priemonėse esant karštam orui.

9. Nenaudojamas baterijas laikykite originalioje pakuotėje ir toliau nuo metalinių daiktų. Nemaišykite išpakuotų baterijų ir jų nemėtykite! Taip gali įvykti trumpasis baterijos jungimas ir galimi pažeidimai, nudegimai arba net gali kilti gaisro pavojus.

10. Išimkite baterijas iš jrenginio, kai jo ilgesnį laiką nenaudojate, išskyrus avarinius atvejus!
11. Išbėgusių baterijų NIEKADA nelieskite be atitinkamos apsaugos. Išbėgusiam skysčiui patekus ant odos, odą šioje srityje reikėtų nuplauti po tekančiu vandeniu. Bet kokiu atveju apsaugokite, kad skysčio nepatektų į akis ir burną. Tokiu atveju nedelsdami kreipkitės į gydytoją.
12. Prieš jdėdami baterijas, nuvalykite baterijų ir prieš-priešinius kontaktus.

6. Techniniai duomenys

Tinklo jtampa 230–240 V\~ / 50 Hz

Imamoji galia 70 W (S1*)	90 W (S2 15min**)
Eigų skaičius 550–1500 min.	-1
Eigos judesys 18 mm
Matmenys ilgis x plotis x aukštis	650 x 255 x 340 mm
Pasukamas stalas nuo 0° iki 45° į kairę / į dešinę
Stalo dydis 254 x 407 mm
Pjūklo geležtės ilgis, apie (tarp abiejų kaiščių)	127 mm
Pjūklo svirties siekis	405 mm
Maks. pjovimo aukštis, esant 90°	50 mm
Maks. pjovimo aukštis, esant 45°	20 mm
Apsaugos laipsnis	IP20
Išsiurbimo atvamzdžio ø	34,5 mm
Svoris	8,1 kg

Galimi techniniai pakeitimai!

\*Darbo režimas S1 (ilgalaikės apkrovos režimas)

Mašiną galima eksploatuoti ilgalaikės apkrovos režimu su nurodyta galia

\*\*Darbo režimas S2 (trumpalaikės apkrovos režimas)

Triukšmo emisijos vertės

Triukšmas

Triukšmo vertės buvo nustatytos pagal EN 62841-1:2015.

Naudokite klausos apsaugą.

Dėl triukšmo galima prarasti klausą.

Garso slègio lygis L _pA 80,4, dB

Neapibrėžtis K_pA	3 dB
Garso galios lygis L_WA	93,4 dB
Neapibrėžtis K_WA	3 dB

Nurodytos vertės yra emisijos vertės, taigi, neprivalo iš karto atspindėti saugių verčių darbo vietoje. Nors tarp emisijos ir imisijos lygių yra ryšys, tačiau iš to negalima patikimai nustatyti, ar papildomos atsargumo priemonės reikalingos, ar ne. Veiksnius, kurie gali veikti šiuo metu darbo vietoje esantį imisijos lygį, sudaro poveikio trukmė, darbinės patalpos savybės, kiti triukšmo šaltiniai ir t. t., pvz., mašinų ir kitų gretimų procesų skaičius. Patikimos vertės darbo vietoje skirtingose šalyse taip pat gali skirtis. Tačiau ši informacija gali padėti naudo-tojui geriau įvertinti pavojus ir riziką.

Apribokite susidarantį triukšmą iki minimumo!

• Naudokite tik nepriekaištingus jrenginius.
• Jrenginj reguliariai techniškai prižiūrėkite ir valykite.
• Pritaikykite savo darbo būdą jrenginiui.
• Neperkraukite jrenginio.
• Prireikus paveskite jrenginj patikrinti.
  • Kai jrenginys nenaudojamas, jì išjunkite.

Tinkamos pjūklo geležtės

Galima naudoti visas jprastas 133 mm min. ilgio pjūklo geležtes su kaiščiu ir be kaiščio.

7. Prieš pradedant eksploatuoti

7.1 lšpakavimas

• Atidarykite pakuotę ir atsargiai išimkite jrenginį.
• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo fiksatorius (jei yra).
  • Patikrinkite, ar komplekte viskas yra.
• Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti.
• Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.

ISPÈJIMAS

Irenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavojus praryti ir uždusti!

7.2 Bendrosios nuorodos

• Prieš pradedant eksploatuoti reikia tinkamai sumon-tuoti visus dangčius ir saugos įtaisus.
• Pjūklo geležtė turi laisvai suktis.
• Žiūrėkite, kad jau apdirbtoje medienoje nebūtų sve-timkūnių, pvz., vinių arba varžtų ir t. t.
• Prieš aktyvindami jungiklj, įsitikinkite, ar pjūklo geležtė tinkamai sumontuota ir judančios dalys lengvai juda.
• Prieš prijungdami mašiną jsitikinkite, kad duomenys specifikaciju lentelėje sutampa su tinklo duomenimis.
• Prijunkite mašiną tik prie tinkamai jrengto kištukinio lizdo su apsauginiu kontaktu, kuris būtų apsaugotas bent 10 A.

7.3 Siaurapjūklio montavimas ant darbastalio (5.1–5.2 pav.)

Montavimui Jums reikia:

• Šešiabriauniai varžtai M6 (4x)
• Šešiabriaunė veržlė M6 (4x)
• Poveržlės ∅ 6,4 mm (8x)
  • Gręžimo šablonas (5.2 pav.)

Montavimo medžiaga i komplektaciją nejeina.

Naudojamų varžtų ilgis skiriasi, priklausomai nuo stalo plokštės storio.

ISPÉJIMAS

Pavojus susižaloti! Prieš atlikdami siaurapjūklio montavimo darbus, ištraukite tinklo kištuką.

1. Sumontuokite siaurapjūklį ant masyvaus medinio darbastalio. Taip dėl galima išvengti dėl vibracijos susidarančio triukšmo.

2. Pažymėkite gręžimo skyles pagal matmenis (žr. 5.2 pav.).

3. Išgrężkite darbastalyje 4 skyles (6 mm skersmens).

4. Prisukite siaurapjūklį prie darbastalio šešiabriauniu varžtu (E) per montavimo taškus (3 pav., 17 poz.) tokiu eiliškumu (5.1 pav.):

D Šešiabriaunė veržlė

C Poveržlé

A Siaurapjūklis

B Darbastalis

C Poveržlé

E Šešiabriaunis varžtas

1. Iš pradžių priveržkite šešiabriaunę veržlę (D).

8. Surinkimas

ISPÈJIMAS

Pavojus susižaloti! Prieš atlikdami siaurapjūklio montavimo darbus, ištraukite tinklo kištuką.

8.1 Pjūklo geležtės montavimas / keitimas (6–11 pav.)

ISPÉJIMAS

Norėdami išvengti pažeidimų dėl neplanuoto paleidimo: prieš išmontuodami arba keisdami pjūklo geležtę, visada paspauskite mygtuką „0“ ir ištraukite tinklo kištuką iš kištukinio lizdo.

8.1.1 Stalo plokštės įdėklo išėmimas / įdėjimas (6–11 pav.)

1. Atlaisvinkite varžtą su žvaigždės formos rankenėle (3).
2. Nustatykite pjūklo geležtės apsaugą (5) i viršų.
3. Pakiškite ranką po pjūklo stalu (6) ir paspauskite stalo plokštės jdėklą (24) i viršų.
4. Dabar stalo plokštės įdéklą (24) galima išimti. įdėdami stalo plokštės įdéklą (24), atkreipkite dėmesį į pjovimo tarpo padėtį. Stalo plokštės įdéklą (24) reikia įstatyti, kaip parodyta 8 pav. Kitaip skersai pjaustant gali būti apgadinta mašina.

8.1.2 Pjūklo geležtės su kaiščiais išmontavimas (8–11, 16, 18–20 pav.)

1. Norėdami išimti pjūklo geležte (20), išimkite stalo plokštės įdéklą (24) į viršų. (žr. 8.1.1)
2. Iš pradžių atlaisvinkite įtempį, pasukdami įtempi- mo varžtą (10) prieš laikrodžio rodyklę. (16 pav.)
3. Tvirtai laikykite pjūklo geležte ir paspauskite gembe (11) šiek tiek žemyn (žr. 9 pav.).
4. Ištraukite pjūklo geležte iš viršutinio ir apatinio pjūklo geležtes laikiklių (25/28).

8.1.3 Pjūklo geležtės su kaiščiais montavimas (8–11, 16, 18–20 pav.)

Pjūklo geležtės dantys visada turi būti nukreipti žemyn.

1. Prakiškite pjūklo geležtės (20) vieną galą pro angą stale. Ikiškite pjūklo geležtės (20) kaiščius į atitinkamas angas viršutiniame ir apatiniame pjūklo geležtės laikikliuose (25/28).
2. Iš pradžių įstatykite pjūklo geležtę (20) į apatinį pjūklo geležtės laikiklį (28).

3. Paspauskite gembę (11) šiek tiek žemyn (žr. 9 pav.). Istatykite pjūklo geležte (20) j viršutinį pjūklo geležtės laikiklj (25).

4. Patikrinkite pjūklo geležtės kaiščių padėtį pjūklo geležtės laikikliuose (25/28).

5. Įtempkite pjūklo geležte (20) Įtempimo varžtu (10), ji pasukdami pagal laikrodžio rodyklę. Patikrinkite pjūklo geležtės (20) Įtempj. (16 pav.)
6. Vél įstatykite stalo plokštės įdėklą (24). (žr. 8.1.1)

8.1.4 Pjūklo geležtės be kaiščių išmontavimas (1, 9, 10, 18, 19, 20 pav.)

1. Norėdami išimti pjūklo geležtę, išimkite stalo plokštės jdėklą (24) i viršų (žr. 8.1.1).
2. Iš pradžių atlaisvinkite įtempį, pasukdami įtempi- mo varžtą (10) prieš laikrodžio rodyklę. (16 pav.)
3. Paspauskite gembę (11) šiek tiek žemyn. (9 pav.)
4. Pašalinkite pjūklo geležte, ištraukdami ją iš laiki- klių i priekį ir pro skylę stale.
5. Pašalinkite pjūklo geležte iš įrankių laikiklio.

8.1.5 Pjūklo geležtės be kaiščių įstatymas (pasirinktinai) (1, 3, 16, 18, 19, 20 pav.)

Pjūklo geležtės dantys visada turi būti nukreipti žemyn.

1. Pjūklo geležtėms be kaiščių naudokite montavimo paviršių (26). (3 pav.)
2. Istatykite įrankių laikikli (27) į tam skirtą montavimo paviršių (26) stale (6). (žr. 18 pav.).
3. Istumkite pjūklo geležte i jrankių laikiklio (27) angą ir vėl priveržkite du varžtus su vidiniais šešiabriauniais (18 pav.). Atkreipkite dėmesį i tai, kad pjūklo geležte būtų pritvirtinta išcentruota.
4. Prakiškite pjūklo geležte su sumontuotu įrankių laikikliu pro angą stale.
5. Paspauskite pjūklo gembę (11) šiek tiek žemyn (20 pav., F) ir užfiksuokite kitą įrankių laikiklio galą viršutiniame laikiklyje.
6. Ítempkite pjūklo geležte (20) įtempimo varžtu (10), jį pasukdami pagal laikrodžio rodyklę. (16 pav.)
7. Vél jstatykite stalo plokštés jděklą (24). (žr. 8.1.1)

8.2 Pjūklo geležtės įtempio tikrinimas ĮSPĖJIMAS

Tikrinkite geležtės įtempį reguliariai ir įstatę pjūklo geležtę.

Sumontavę įtempkite pjūklo geležte, įtempimo varžta (10) pasukdami pagal laikrodžio rodykle.

Jei geležte būtų įtempta per mažai arba per daug, atlikite tokius veiksmus:

- Sukite įtempimo varžtą (10) pagal laikrodžio rodyklę, kad padidintumėte įtempį, arba prieš laikrodžio rodyklę, kad sumažintumėte įtempį. (16 pav.)

Esant tinkamam įtempiui, pjūklo geležtė turėtų skleisti šaižų garsą kaip styga.

8.3 Šlifavimo juostos montavimas / keitimas

8.3.1 Šlifavimo juostos išémimas (23-25 pav.)

1. Norėdami išimti šlifavimo juostą, išimkite stalo plokštės įdėklą (24) į viršų.
2. Iš pradžių atlaisvinkite įtempį, pasukdami įtempi- mo varžtą (10) prieš laikrodžio rodyklę. (16 pav.)
3. Paspauskite gembę (11) šiek tiek žemyn. (9 pav.)
4. Pašalinkite šlifavimo juostą, ištraukdami ją iš laikiklių į priekį ir pro skylę stale.
5. Šlifavimo juostos (d) pašalinimas iš įrankių laiki-klio (27)

8.3.2 Šlifavimo juostos įstatymas į laikiklius (23–25 pav.)

Šlifavimo juosta turi būti nukreipta naudotojo kryptimi (23–25 pav.).

1. Šlifavimo juostoms naudokite montavimo paviršių (26).
2. Istatykite jrankių laikikli (27) i tam skirtas angas stale (6).
3. Istumkite šlifavimo juostą i jrankių laikiklio (27) angą ir priveržkite du varžtus su kryžminėmis išdrožomis (27.3). Atkreipkite dėmesį i tai, kad šlifavimo juosta būtų pritvirtinta išcentruota (23/24 pav.).
4. Prakiškite šlifavimo juostą su sumontuotu įrankių laikikliu pro angą stale.
5. Paspauskite pjūklo gembę (11) šiek tiek žemyn (20 pav., F) ir užfiksuokite kitą įrankių laikiklio galą viršutiniame laikiklyje.
6. Įtempkite šlifavimo juostą (d) įtempimo varžtu (10), jį pasukdami pagal laikrodžio rodyklę. (16 pav.)
7. Vél įstatykite stalo plokštės įdėklą (24). (žr. 8.1.1)

8.4 Įrankių laikiklio montavimas (23 pav.)

1. Isukite varžta su vidiniu šešiabriauniu (27.4) i tam skirta irankiu laikiklio kiaurymę (27.1).
2. Pakartokite procesą priešingoje pusėje.
3. Uždėkite viršutinę įrankių laikiklio dalį (27.2) ant apatinės įrankių laikiklio dalies (27.1).
4. Susukite dvi dalis komplektacijoje esančiais varžtais (27.3).

8.5 Kampų skalės tikslusis nustatymas (12 pav.) DĖMESIO

Prieš dirbdami su šiuo jrenginiu, patikrinkite kampų skalės nustatymą.

1. Pjūklo geležtei nustatyti naudokite 90° kampainj (29) (nejeina j komplektacija). Pridėkite ji prie pjūklo stalo ir pjūklo geležtės (12 pav.).

2. Atlaisvinkite varžtą su žvaigždės formos rankenėle (13). Pjūklo stalą (6) reguliuokite tol, kol kampas tarp pjūklo geležtės (20) ir pjūklo stalo (6) bus 90°.

3. Vél priveržkite varžtą su žvaigždės formos rankenėle (13).
4. Atlaisvinkite varžtą (30) ir pasukite rodyklę (31) ties 0° žyma.
5. Atlikite bandomajj pjovimą. Patikrinkite ruošinio kampa kampamačiu (nejeina i komplektaciją). Pri-reikus sureguliuokite rodyklę (31).

8.6 Pjūklo geležtės apsaugos montavimas (6 pav.)

1. Pritvirtinkite pjūklo geležtės apsaugą (4) prie laikiklio (5). Prakiškite varžtą (46) pro kiaurymę laikiklyje (4) ir priveržkite jį varžtų su kryžminėmis išdrožomis atsuktuvu ir veržliarakčiu (nejeina į komplektaciją).

8.7 Prispaudiklio nustatymas (7 pav.)

NUORODA: prispaudiklj (22) visada reikia pritaikyti pagal ruošinio aukštj. Tačiau tuo metu prispaudiklis neturėtų būti įtvirtintas, o laisvai judėti. Prispaudiklis (22) yra kaip fiksatorius, kad ruošinio nebūtų galima išplėšti į viršų ir tuo metu nebūtų sugadinta pjūklo geležte (20).

1. Norėdami nustatyti prispaudiklį (22), varžtą su žvaigždės formos rankenėle (3).
2. Nustatykite prispaudiklj (22) pagal ruošinio aukštj.
3. Vél priveržkite varžtą su žvaigždės formos rankenėle (3).

8.8 Nupūtimo įtaiso montavimas (8 pav.)

1. Isitikinkite, kad pjūklo geležtės apsauga (5) užlenkta i viršų.
2. Užmaukite nupūtimo rankeną (1) ant prijungimo tašku (2) ir (35), kaip parodyta 8 pav.

8.9 Bateriju idėjimas i darbinę lempą (17 pav.)

1. Nuimkite baterijų skyriaus uždangalą, jį atsklęsdami ir atlenkdami į viršų.
2. Idėkite komplektacijoje esančias baterijas (8). Dėmesio: atsižvelkite j poliškumą!
3. Sumontuokite baterijų skyriaus dangtelį atvirkšti- ne eilės tvarka.

8.10 Drožlių išsiurbimo įtaisas (13 pav.)

DÈMESIO: Eksploatuokite gaminį tik su tinkamu drožlių išsiurbimo įtaisu. Nenaudokite buitinio dulkių siurblio. Prijunkite tinkamą drožlių išsiurbimo įrenginį (nejeina į komplektaciją) prie išsiurbimo jungties (14).

DÉMESIO: reguliariai tikrinkite ir valykite išsiurbimo kanalus.

9. Valdymas

⚠ Dèmesio!

Prieš pradėdami eksploatuoti, įrenginį būtinai iki galo sumontuokite!

9.1 Bendrosios nuorodos

• Pjūklas nepjauna medienos savaime. Naudotojas padeda pjauti kreipdamas medieną judančia pjūklo geležte.
• Dantys pjauna medieną tik eigos žemyn metu.
• Medieną reikia lėtai kreipti į pjūklo geležtę, nes pjūklo geležtės dantys yra labai maži.
• Kiekvienam asmeniui, kuris nori naudotis pjūklu, reikia tam tikro laiko išmokti. Per šj laiką neišvengiamai lūš kelios geležtės.
• Pjaunant storesnę medieną, reikia ypač atkreipti dėmesį i tai, kad pjūklo geležtė nebūtų deformuota arba persukta.
• Atsargiai dirbant, prailginama pjūklo geležtės eksploatavimo trukmė.

9.2 Eigų skaičiaus reguliatorius (2 pav.)

Eigų skaičiaus reguliatoriumi (16) eigų skaičių galima nustatyti pagal pjaunamą medžiagą. Minkštai medžiagai rekomenduojame didelius eigų skaičius, kietai – mažus.

Sukdami eigų skaičiaus reguliatorių (16) pagal laikro-džio rodyklę, eigų skaičių padidinsite. Sukdami prieš laikrodžio rodyklę – sumažinsite.

9.3 Vidinių pjūvių atlikimas

Šiuo siaurapjūkliu galima atlikti vidinius ruošinio pjūvius, nepažeidžiant ruošinio išorinės pusės arba kontūru.

1. Pašalinkite pjūklo geležte (20), kaip aprašyta 8.1 skirsnyje.
2. Išgręžkite ruošinyje skylę.
3. Uždėkite ruošinio kiaurymę ant stalo plokštės įdėklo angos (24) ant pjūklo stalo (6).
4. Prakiškite pjūklo geležte (20) pro kiaurymę ruošinyje (kaip aprašyta ties 8.1) ir nustatykite pjūklo jtempj.
5. Baigę vidinį pjovimą, ištraukite pjūklo geležtę (20) iš pjūklo geležtės laikiklių (kaip aprašyta ties 8.1).
6. Paimkite ruošinj nuo stalo.

9.4 Istrižinių pjūvių atlikimas (14 pav.) ISPĖJIMAS

Atlikdami įstrižinius pjūvius, būkite labai atsargūs. Dėl pjūklo stalo posvyrio lengviau nuslysti. Pavojus susi- žaloti.

1. Norėdami atlikti įstrižinius pjūvius, pritaikykite ant prispaudiklio (22) sumontuotos pjūklo geležtės apsaugos (5) atstumą iki darbastalio.
2. Pasukite stalą, atlaisvindami varžtą su žvaigždės formos rankenėle (13), ir paverskite pjūklo stalą (6) j norimą padėtį.
3. Priveržkite varžtą su žvaigždės formos rankenėle (13).

9.5 Darbas su šlifavimo juosta

Šiuo siaurapjūkliu galima atlikti šlifavimo darbus vidi-nėje ir išorinėje ruošinio pusėse.

9.5.1 Šlifavimo darbai vidinėje ir išorinėje pusėse (23–25 pav.)

1. Sumontuokite šlifavimo juostą, kaip aprašyta ties 8.3.
2. Norėdami atlikti šlifavimo darbus, pritaikykite prispaudiklio (22) atstumą iki darbastalio (6).
3. Tolygiai spausdami, pristumkite ruošinį atsargiai prie šlifavimo juostos (d).
4. Baigę šlifavimo darbus, išimkite šlifavimo juostą (kaip aprašyta ties 8.3).
   Dèmesio: esant per dideliam slégiui, šlifavimo juosta gali trükti.

9.6 Darbinės lempos eksploatavimas (4 pav.)

- Norėdami jjungti ir išjungti darbinę lempą (18), aktyvinkite j.j./išj. jungikli (19).

9.7 lj./išj. jungiklis (15) (2 pav.)

• ljungimas: paspauskite žalią mygtuką „I“.
• Išjungimas: paspauskite raudoną mygtuką „0“.
  Mašina yra su kontroline lempute (39), rodančia darbinę būseną.
  Darbiné būsena „IJ.“: kontroliné lemputé (39) šviečia Darbiné būsena „IŠJ.“: kontroliné lemputé (39) nešviečia.

DÈMESIO

Mašinoje sumontuotas saugos jungiklis, skirtas apsaugoti nuo pakartotinio jungimo nutrūkus įtampos tiekimui. Jei siaurapjūklis jungtas ir nutrauktas elektros tiekimas tinkle, siaurapjūklis lieka išjungtas net ir atkūrus elektros srovės tiekimą. Norėdami jjungti, iš naujo paspauskite mygtuką „I“.

9.8 Darbo režimai (1, 2 pav.)

Siaurapjūklį galima valdyti rankiniu būdu arba kojiniu pedalu (38). Darbo režimai parenkami parinkimo jungikliu (37). Dėmesio! Darbo režimą visada perjunkite išjungę mašiną.

• Padèties „-“ parinkimo jungiklis: sustabdymo padètis
• Padėties „I“ parinkimo jungiklis: rankinis valdymas eigų skaičiaus reguliatoriumi (16).
• Padėties „II“ parinkimo jungiklis: valdymas kojiniu pedalu.

9.8.1 Rankinis valdymas

1. Isitikinkite, kad mašina jungta.
2. Nustatykite darbo režimo parinkimo jungiklj (37) i padėtį „l“, kad galėtumėte pjūklą valdyti rankiniu būdu.
3. Eigų skaičiaus reguliatoriumi (16) nustatykite medžiagai tinkamą eigų skaičių (žr. 9.2).

9.8.2 Valdymas kojiniu pedalu

1. Isitikinkite, kad mašina jjungta.
2. Nustatykite darbo režimo parinkimo jungiklj (37) i padėtį „II“, kad galėtumėte pjūklą valdyti kojiniu pedalu (38).

ATSARGIAI

Il darbo režimu „Valdymas kojiniu pedalu“ mašina gali pradėti veikti automatiškai, netyčia aktyvinus kojinį pedalą (38).

ATSARGIAI

Pakeitus iš Il darbo režimo „Valdymas kojiniu pedalu“ i I darbo režimą „Rankinis valdymas“, mašina pradeda veikti automatiškai. Eigų skaičius atitinka eigų skaičiaus reguliatoriumi (16) nustatytą eigų skaičių.

9.8.3. Sustabdymo padètis

Jei darbo režimo pasirinkimo jungiklis (37) nustatomas i padėtį „-“ (sustabdymo padėtį), mašina sustoja.

ATSARGIAI

Šioje padėtyje mašina neišjungta.

10. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras VDE ir DIN nuostatas.

Kliento tinklo jungtis ir naudojamas ilginamasis laidas turi atitikti šiuos reikalavimus.

Pažeistas elektros prijungimo laidas

Dažnai pažeidžiama elektros prijungimo laidų izoliacija. To priežastys gali būti:

• prispaudimo vietos, kai prijungimo laidai nutiesiami pro langus arba duru plyšius;
• sulenkimo vietos netinkamai pritvirtinus arba nutiesus prijungimo laida;
• jpjovimo vietos pervažiavus prijungimo laidą;
• izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo:
• jtrūkimai dėl izoliacijos senėjimo.

Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.

Reguliariai tikrinkite, ar elektros prijungimo laidai nepa-žeisti. Atkreipkite dèmesį i tai, kad tikrinant prijungimo laidas nekabotų ant elektros srovės tinklo.

Elektros prijungimo laidai turi atitikti tam tikras VDE ir DIN nuostatas.

Naudokite prijungimo laidus, pažymėtus H 05 VV-F.

Žyma tipo pavadinime prijungimo kabelyje yra privaloma.

Kintamosios srovės variklis

• Tinklo jtampa turi būti 220–240 V\~.
- Ilginamuju laidu iki 25 m ilgio skerspjūvis turi būti 1,5 kvadratinio milimetro.

Prijungti ir remontuoti elektros jrangą leidžiama tik kvalifikuotam elektrikui.

Kilus klausimų, nurodykite tokius duomenis:

• variklio srovės rūšj;
- Duomenys iš mašinos specifikaciju lentelės

Prijungimo būdas Y

Jei šio įrenginio prijungimo prie tinklo laidas pažeistas, jį privalo pakeisti gamintojas, jo klientų aptarnavimo tarnyba arba panašią kvalifikaciją turintis asmuo, kad būtų išvengta pavojų.

11. Transportavimas

• Transportuokite elektrinį įrankį, pakeldami už mašinos korpuso (36). (26 pav.)
• Niekada nenaudokite apsauginių įtaisų valdymui arba transportavimui.
• Atkreipkite dėmesį į tai, kad transportuojant laisva pjūklo geležtės dalis būtų uždengta, pavyzdžiui, apsauginiu jtaisu.

12. Valymas, techninė priežiūra ir atsarginių dalių užsakymas

ISPÉJIMAS

Prieš bet kokius techninės priežiūros ir valymo darbus, visada išjunkite pjūklą ir ištraukite tinklo kištuką.

12.1 Valymas

Stenkitės, kad apsauginiai įtaisai, vėdinimo plyšiai ir variklio korpusas būtų kuo švaresni ir nedulkėti. Po kiekvieno naudojimo rekomenduojame įrenginį išvalyti iš karto.

12.1.1 Išorinis valymas

• Reguliariai valykite jrenginj drėgna šluoste ir šiek tiek skystojo muilo.
• Nenaudokite valymo priemonių arba tirpiklių. Jos / jie gali pažeisti plastikines jrenginio dalis.
• Atkreipkite dėmesį į tai, kad į įrenginio vidų nepatektų vandens.

12.1.2 Vidinis valymas (15 pav.)

1. Išsukite varžtą (33).
2. Atlaisvinkite varžta (32).
3. Nuimkite uždangalą (7).
4. Išpūskite įrenginio vidų suslėgtuoju oru, esant mažam slėgiui.
5. Vèl sumontuokite uždangalą (7).
6. Užfiksuokite varžtą (32).
7. Vėl įstatykite varžta (33) su sandarikliu ir ji priveržkite.

12.2 Techninė priežiūra

12.2.1 Guoliai (1 pav.)

• Sutepkite kreipiamujų ritinėlių guolius (9) vėliausiai po 50 darbo valandų aukštos kokybės mašinų alyva.
  Irenginio viduje nėra jokių kitų dalių, kurias reikia techniškai prižiūrėti.

12.2.2 Angliniai šepetėliai

Jei susidaro per daug kibirkščių, paveskite anglinius šepetėlius patikrinti kvalifikuotam elektrikui.

DÉMESIO

Anglinius šepetėlius leidžiama keisti tik kvalifikuotam elektrikui.

12.2.3 Tinklo kabelis

Jei tinklo kabelis yra įtrūkęs, įpjautas arba kitaip pažeistas, jį nedelsiant reikėtų pakeisti. Netepkite variklio guolių ir vidinių dalių!

12.3 Techninės priežiūros informacija

Atkreipkite dèmesi i tai, kad šio gaminio toliau nurodytos dalys naudojant arba natūraliai dévisi arba toliau nurodytu dalių reikia kaip vartojamujų medžiagų.

Greitai susidėvinčios dalys*: Angliniai šepetėliai, pjūklo geležtė, stalo plokštės jdėklas

* | komplektaciją privalomai nejeina!

Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

12.4 Atsarginių dalių užsakymas

Užsakant atsargines dalis (per karštają techninės priežiūros liniją), reikia nurodyti šiuos duomenis:

• Irenginio tipas
• Irenginio prekės kodas (rasite ant pakuotės arba instrukcijoje)

13. Laikymas

Laikykite jrenginj ir jo priedus tamsioje, sausoje, apsaugotoje nuo šalčio ir vaikams nepasiekiamoje vietoje. Optimali laikymo temperatūra yra nuo 5 iki 30 °C. Laikykite elektrinj jrankj originalioje pakuotėje.

14. Utilizavimas ir pakartotinis atgavimas

Pakavimo nuorodos

Pakavimo medžiagas galima per- dirbti. Utilizuokite pakuotes, tau- sodami aplinką

Nuorodos dėl Elektros ir elektronikos prietaisų įstatymo (vok. ElektroG)

Panaudotų elektros ir elektronikos prietaisų negalima mesti į buitines atliekas, juos reikia surinkti ir utilizuoti atskirai!

• Panaudotas baterijas arba akumuliatorius, kurie néra fiksuotai sumontuoti sename prietaise, prieš atiduodant reikia išimti jų nepažeidžiant! Toks utilizavimas sureguliuotas Bateriju įstatyme.
• Elektros bei elektronikos prietaisų savininkai ar naudotojai yra teisiškai įpareigoti juos gražinti po naudojimo.
• Galutinis naudotojas yra atsakingas už savo asmeninių duomenų ištrynimą iš utilizuojamo panaudoto įrenginio!

- Perbrauktos šiukšliadėžės simbolis reiškia, kad elektros ir elektronikos prietaisų negalima išmesti kartu su buitinėmis atliekomis.

- Elektros ir elektronikos prietaisus galima nemokamai gražinti šiose vietose:

• viešosiose atlieku šalinimo ar surinkimo vietose (pvz., savivaldybių pastatų kiemuose),
• elektros prietaisų pardavimo vietose (stacionariose ir internetinėse), jei pardavėjai privalo juos priimti atgal arba tai padaryti siūlo savanoriškai.
• Iki trijų vienos rūšies panaudotų elektros prietaisų, kurių krašto ilgis ne didesnis kaip 25 cm, galite nemokamai gražinti gamintojui prieš tai nejsigy-dami naujo prietaiso iš gamintojo arba nuvežti į kitą įgaliotą surinkimo punktą savo vietovėje.
• Dėl kitų papildomų gamintojų ir platintojų prekių priėmimo atgal sąlygų kreipkitės į atitinkamą klientų aptarnavimo tarnyba.

- Jei gamintojas pristato naują elektros prietaisą privačiam namų ūkiui, jis gali organizuoti nemokamą elektros prietaiso paėmimą galutinio naudotojo prašymu. Tam susisiekite su gamintojo klientų aptarnavimo tarnyba.

- Šie teiginiai galioja tik prietaisams, parduodamiems Europos Sajungos šalyse, kurioms taikoma Europos direktyva 2012/19/ES. Europos Sajungai nepriklausančiose šalyse gali būti taikomos kitokios panaudotų elektros ir elektronikos prietaisų utilizavimo nuostatos.

Nuorodos dėl Baterijų įstatymo (vok. BattG)

Panaudotų baterijų ir akumuliatorių negali- ma mesti į buitines atliekas, jas reikia su- rinkti ir utilizuoti atskirai!

- Norėdami saugiai išimti baterijas ar akumuliatorius iš elektros prietaiso ir gauti informacijos apie jų tipą ar cheminę sistemą, žr. išsamesnius duomenis naudojimo ar montavimo instrukcijoje.

- Baterijų ir akumuliatorių savininkai ar naudotojai yra teisiškai įpareigoti juos grąžinti po naudojimo. Gražinti galima tik įprastus buitinius kiekius.

- Panaudotose baterijose gali būti kenksmingujų medžiagų ar sunkiųjų metalų, kurie gali pakenkti aplinkai ir sveikatai. Panaudotų baterijų perdirbimas ir jose esančių išteklių naudojimas padeda apsaugoti šias dvi svarbias vertybes.

- Perbrauktos šiukšliadėžės simbolis reiškia, kad baterijų ir akumuliatorių negalima išmesti kartu su buitinėmis atliekomis.

- Jei po šiukšliadėžės simboliu yra ženklai Hg, Cd arba Pb, tai reiškia:

• Hg: baterijoje yra daugiau nei 0,0005 % gyvsidabrio
• Cd: baterijoje yra daugiau nei 0,002 % kadmio
• Pb: baterijoje yra daugiau nei 0,004 % švino

- Akumuliatorius ir baterijas galima nemokamai gražinti šiose vietose:

• viešosiose atlieku šalinimo ar surinkimo vietose (pvz., savivaldybių pastatų kiemuose),
• bateriju ir akumuliatorių pardavimo vietose,
• bendros panaudotų irenginių baterijų grążinimo sistemos surinkimo punktuose,
• gamintojo surinkimo punkte (jei jis néra bendros surinkimo sistemos narys).

- Šie teiginiai galioja tik akumuliatoriams ir baterijoms, parduodamiems Europos Sajungos šalyse, kurioms taikoma Europos direktyva 2006/66/EB. Europos Sajungai nepriklausančiose šalyse gali būti taikomos kitokios akumuliatorių ir baterijų utilizavimo nuostatos.

15. Sutrikimų šalinimas

ISPÈJIMAS

Prieš bet kokius techninės priežiūros ir valymo darbus, visada išjunkite pjūklą ir ištraukite tinklo kištuką.

Sutrikimas Galima priežastis Ka daryti?
Pjūklo geležte be kaiščių atsilaisvina išjungus varikli	Per mažai priveržtas pjūklo geležtes tvirtinimo varžtas įrankių laikiklyje (27)	Priveržkite pjūklo geležtes tvirtinimo varžta įrankių laikiklyje (27)
Variklis nepasileidžia	Pažeistas ilginamasis laidas Pakeiskite ilginamaji laidą.
	Blogai prijungtos variklio arba jungiklio jungtys	Paveskite patikrinti kvalifikuotam elektrikui.
	Sugedęs variklis arba jungiklis Paveskite patikrinti kvalifikuotam elektrikui.
Lūžta pjūklo geležtes	Blogai nustatytas įtempis Nustatykite tinkamą įtempį.
	Per didelė apkrova Tiekite ruošinį lėčiau.
	Netinkamo tipo pjūklo geležte Naudokite tinkamas pjūklo geležtes.
	Ruošinys tiekiamas netiesiai Stenkitės nespausti iš šono
Pjūklo geležte svyruoja, netiesiai išlygiuota.	Neišlygiuoti laikikliai	Atsukite varžtus, kuriais pritvirtinti laikikliai. Nustatykite laikiklius į vertikalią padėtį ir vėl priveržkite varžtus.

E Sešstūrgalvas skrūve

Dėl akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo įrenginiams mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis, sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsų gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažinimas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.

Garanti SE
