MANUAL DE UTILIZADOR Deco Switch SCHEPPACH

Explicação dos símbolos no aparelho

A utilização de símbolos neste manual serve para chamar a sua atenção para potenciais riscos. Os símbolos de segurança e explicações associadas devem ser bem compreendidos. Os avisos em si não eliminam quaisquer riscos e não substituem medidas corretas para a prevenção de acidentes.

	Aviso! Leia o manual de instruções para minimizar o risco de ferimentos!
	Utilize óculos de proteção. Durante o trabalho, faíscas e lascas, aparas e pós ejetados pelo aparelho poderão provocar cegueira.
	Usar proteção auditiva. O ruído pode causar perda de audição.
	Use uma máscara de proteção contra poeiras. O tratamento de madeira e outros materiais pode gerar poeiras nocivas à saúde. Não deve ser tratado material com amianto!
	Atenção! perigo de ferimentos! Não pegue na lâmina de serra em funcionamento!
	O produto cumpre as diretivas europeias em vigor.
Atenção!	Nestas instruções de operação, assinalámos as secções que dizem respeito à sua segurança com este símbolo.

Conteúdo: Página:

1. Introdução.... 109
2. Descrição do aparelho (fig. 1-29)....109
3. Âmbito de fornecimento.... 110
4. Utilização correta.... 110
5. Indicações de segurança .... 110
6. Dados técnicos 114
7. Antes da colocação em funcionamento.... 115
8. Estrutura 115
9. Operação 118
10. Ligação elétrica 119
11. Transporte.... 120
12. Limpeza, manutenção e encomenda de peças sobresselentes .... 120
13. Armazenamento .... 121
14. Eliminação e reciclagem.... 121
15. Resolução de problemas.... 122
16. Declaração de conformidade .... 306

1. Introdução

Fabricante:

Scheppach GmbH

Desejamos-lhe muita satisfação e sucesso ao trabalhar com o seu novo aparelho.

Nota:

De acordo com a legislação vigente relativa à responsabilidade pelos produtos, o fabricante deste aparelho não é responsável por danos que ocorram nele ou através dele nas seguintes situações:

• manuseio incorreto,
• Incumprimento do manual de instruções,
• reparações efetuadas por técnicos terceiros não autorizados,
• montagem e substituição de peças sobresselentes que não sejam de origem,
• utilização incorreta,
• Falhas da instalação elétrica em caso de incumprimento dos regulamentos elétricos e disposições VDE 0100, DIN 57113 / VDE0113.

Tenha em atenção:

Antes da montagem e da colocação em funcionamento, leia a totalidade do texto do manual de instruções.

Este manual de instruções deverá facilitar-lhe a familiarização com o aparelho e com as possibilidades de utilização corretas.

O manual de instruções contém indicações importantes de como trabalhar com o aparelho de modo seguro, correto e económico e de como evitar perigos, poupar em custos de reparação, reduzir períodos de paragem e aumentar a fiabilidade e vida útil do aparelho.

Para além dos regulamentos de segurança deste manual de instruções, deverá cumprir sempre as diretivas respeitantes à operação do aparelho vigentes no seu país.

Guarde o manual de instruções num invólucro de plástico, protegido da sujidade e da umidade, junto ao aparelho. O manual deve ser lido e seguido por todo e qualquer pessoal operador antes do início dos trabalhos.

Só devem trabalhar no aparelho pessoas que tenham sido instruídas acerca da utilização do aparelho e dos perigos associados. Deve ser respeitada a idade mínima exigida.

Para além das indicações de segurança incluídas neste manual de instruções e dos regulamentos especiais do seu país, devem ser cumpridas as regras técnicas geralmente reconhecidas para a operação de máquinas idênticas.

Não assumimos qualquer responsabilidade por acidentes ou danos que advenham do não cumprimento deste manual de instruções e das indicações de segurança.

2. Descrição do aparelho (fig. 1-29)

1. Mangueira de sopro
2. Ponto de ligação (sistema de sopro)
3. Parafuso de manípulo em estrela
4. Suporte (proteção da lâmina de serra)
5. Proteção da lâmina de serra
6. Mesa de serrar
7. Cobertura esquerda
8. Baterias,
9. Pontos de apoio
10. Parafuso de aperto (tensão da lâmina de serra)
11. Barra
12. Escala
13. Parafuso de manípulo em estrela
14. Ligação de aspiração
15. Interruptor para ligar/desligar
16. Regulador do número de cursos
17. Pontos de montagem
18. Luz de trabalho
19. Interruptor para ligar/desligar a luz de trabalho
20. Lâmina de serra
21. Chave sextavada interior de 2,5 mm
22. Fixador
23. Parafuso (fixador)
24. Inserto da mesa
25. Suporte superior da lâmina de serra
26. Superfície de montagem
27. Porta-ferramentas
28. Suporte inferior da lâmina de serra
29. Esquadro (não incluído no âmbito de fornecimento)
30. Parafuso (escala graduada)
31. Ponteiro
32. Parafuso (cobertura esquerda - dianteira)
33. Parafuso (cobertura esquerda - traseira)
34. Chave sextavada interior 3 mm
35. Ponto de ligação (sistema de sopro)
36. Carcaça da máquina

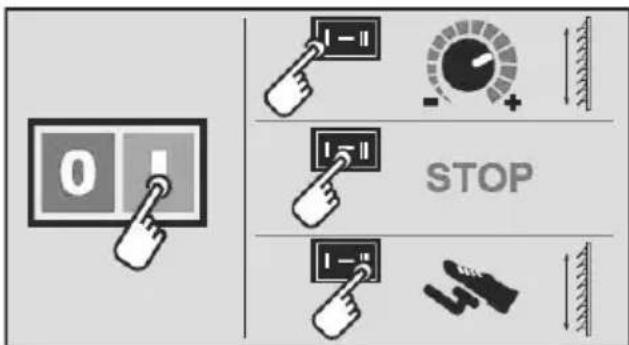

37. Interruptor seletor do modo de funcionamento
38. Pedal
39. Luz de controlo

3. Âmbito de fornecimento

• Serra de recortar
• Proteção da lâmina de serra (5)
  • Lâmina de serra (20)
  • Chave sextavada interior de 2,5 mm (21)
  • Chave sextavada interior de 3 mm (34)
  • Pilhas (2x AAA) (8)
• Porta-ferramentas (27)
• Porta-ferramentas, parte inferior (2x) (27.1)
• Porta-ferramentas, parte superior (2x) (27.2)
  • Parafusos para porta-ferramentas (4x) (27.3)
• Parafusos de sextavado interno para porta-ferra-mentas (4x) (27.4)
• Arruela espaçadora (2x) (a)
• Porca de bloqueio (b)
• Parafuso (c)
• Fita abrasiva (d)
• Tradução do manual de instruções original

4. Utilização correta

A serra de recortar serve para cortar madeiras angulares e outros materiais, tais como plexiglas, plástico reforçado com fibra de vidro, borracha, couro e cortiça. Não utilize a serra para cortar material redondo. O material redondo torna-se facilmente angular.

perigo de ferimentos! Podem ocorrer projeções de peças!

O aparelho só deve ser utilizado para o seu propósito especificado. Qualquer outra utilização é considerada incorreta. Os danos ou ferimentos daí resultantes serão da responsabilidade da entidade operadora/operador e não do fabricante.

Tenha em atenção que os nossos aparelhos não foram desenvolvidos para utilização em ambientes comerciais, artesanais ou industriais. Não assumimos qualquer garantia, se o aparelho for utilizado em ambientes comerciais, artesanais, industriais ou equivalentes.

• Só devem ser utilizadas lâminas de serra adequadas à máquina.
• Faz igualmente parte da utilização correta o cumprimento das indicações de segurança, assim como das instruções de montagem e das indicações de operação no manual de instruções.
• As pessoas que operem ou mantenham a máquina deverão ser familiarizadas com a mesma e ser instruídas relativamente aos perigos possível.

• Para além disso, devem ser estritamente cumpridos os regulamentos de prevenção de acidentes vigentes.

• Devem ser seguidas todas as restantes regras gerais relativas às áreas de medicina do trabalho e de segurança.

• Qualquer alteração na máquina exclui o fabricante de toda e qualquer responsabilidade por danos daí resultantes.

Riscos residuais

Mesmo que opere corretamente esta ferramenta elétrica, existem sempre riscos residuais. Os seguintes perigos podem ocorrer em conexão com a construção e versão desta ferramenta elétrica:

• Podem surgir lesões pulmonares, se não for usada uma máscara de proteção contra poeiras adequada.
• Podem surgir lesões auditivas, se não for usada proteção auditiva adequada.
• Risco de acidentes através do contacto manual com a região de corte não coberta da máquina.
• Risco de ferimentos durante a mudança de ferramentas (perigo de corte).
• Esmagamento dos dedos.
• Perigo de retrocesso.
• Inclinação das peças devido a superfície de apoio insuficiente.
• Entrada em contacto com a ferramenta de corte.
• Projeção de pedaços de ramos e partes de peças.

5. Indicações de segurança

5.1 Indicações de segurança gerais para ferramentas elétricas

△ AVISO! leia todas as indicações de segurança, instruções, ilustrações e dados técnicos que vêm com esta ferramenta elétrica. O incumprimento das instruções que se seguem poderá causar choques elétricos, incêndio e/ou ferimentos graves.

Guarde todas as indicações de segurança e instru- ções para uso futuro.

O termo “ferramenta elétrica” utilizado nas indicações de segurança refere-se a ferramentas elétricas alimentadas pela rede elétrica (com cabo de alimentação) ou a ferramentas elétricas alimentadas por bateria (sem cabo de alimentação).

1. Segurança no posto de trabalho

• Mantenha a sua área de trabalho limpa e bem iluminada. Desordem ou áreas de trabalho não iluminadas podem provocar acidentes.
• Não trabalhe com a ferramenta elétrica num ambiente potencialmente explosivo, no qual estejam presentes líquidos inflamáveis, gases ou poeiras. As ferramentas elétricas geram faíscas, que podem inflamar a poeira ou os vapores.
• Mantenha as crianças e outras pessoas afastadas enquanto usa a ferramenta elétrica. Em caso de distração, pode perder o controlo da ferramenta elétrica.

2. Segurança elétrica

• A ficha de ligação da ferramenta elétrica tem de caber na tomada. A ficha não deve ser modificada de forma alguma. Não utilize qualquer ficha de adaptador em conjunto com ferramentas elétricas com ligação à terra. As fichas inalteradas e as tomadas adequadas diminuem o risco de um choque elétrico.
• Evite o contacto do corpo com superfícies ligadas à terra, como tubos, aquecedores, fogões e frigoríficos. Existe um risco elevado de choque elétrico se o seu corpo estiver ligado à terra.
• Mantenha as ferramentas elétricas afastadas de chuva e humidade. A penetração de água na ferramenta elétrica aumenta o risco de um choque elétrico.
• Não use o cabo de ligação para transportar ou suspender a ferramenta elétrica ou para desligar a ficha da tomada. Mantenha o cabo de ligação afastado de calor, óleo, bordas afiadas ou peças móveis. Cabos de ligação danificados ou enrolados aumentam o risco de um choque elétrico.
• Ao trabalhar com uma ferramenta elétrica ao ar livre, use apenas linhas de prolongamento que também sejam adequados para utilização no exterior. A utilização de uma linha de prolongamento adequada para a área exterior diminui o risco de um choque elétrico.
• Se for inevitável a operação da ferramenta elétrica num ambiente húmido, use um disjuntor diferencial. A utilização de um disjuntor diferencial diminui o risco de um choque elétrico.

3. Segurança das pessoas

• Mantenha-se atento, concentre-se no que está a fazer e proceda com sensatez ao trabalho com uma ferramenta elétrica. Não utilize qualquer ferramenta elétrica se estiver com sono ou sob a influência de álcool, drogas ou medicamentos. Um instante de descuido durante a utilização da ferramenta elétrica pode provocar lesões graves.
• Utilize sempre equipamentos de proteção pessoal e óculos de proteção. A utilização de equipamentos de proteção pessoal, como máscara antipoeira, sapatos de segurança antiderrapantes, capacete de proteção ou proteção auditiva, dependendo do tipo e uso da ferramenta elétrica, reduz o risco de ferimentos.
• Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica está desligada antes de a ligar à fonte de alimentação e/ou à bateria, receber corrente ou transportá-la. Se tiver o dedo no interruptor quando estiver a transportar a ferramenta elétrica ou se conetar a ferramenta elétrica à fonte de alimentação, isso pode causar um acidente.
• Remova as ferramentas de ajuste ou as chaves de caixa antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontre numa peça rotativa da ferramenta elétrica pode causar ferimentos.
• Evite uma posição do corpo anormal. Certifique-se de que se coloca numa posição segura e que mantém o equilíbrio em todos os momentos. Assim, controla melhor a ferramenta elétrica em situações inesperadas.
• Use vestuário de trabalho adequado. Não use roupas largas ou joalharia. Mantenha o cabelo e a roupa afastados de peças móveis. Roupa larga, joalharia ou cabelos longos podem ser capturados por pecas móveis.
• Se puderem ser montados equipamentos de aspiração e recolha de pó, certifique-se de que estes estão ligados e são usados corretamente. A utilização de uma aspiração de pó pode reduzir riscos devido a pó.

• Não se sinta seguro e nunca transgrida as regras de segurança para ferramentas elétricas, mesmo se estiver familiarizado com a ferramenta elétrica após uso frequente. A atuação descuidada pode provocar lesões graves, dentro em frações de segundos.

• Utilização e manuseio da ferramenta elétrica

- Não sobrecarregue a ferramenta elétrica. Utilize a ferramenta elétrica adequada para o seu trabalho. Com a ferramenta elétrica correta, trabalha melhor e de forma mais segura na gama de desempenho especificada.

- Não utilize qualquer ferramenta elétrica cujo interruptor esteja defeituoso. Uma ferramenta elétrica que já não possa ser ligada ou desligada é perigosa e tem de ser reparada.

- Desconete a ficha da tomada e/ou remova a bateria antes de efetuar quaisquer ajustes no aparelho, trocar insertos da ferramenta ou guardar a ferramenta elétrica. Esta medida de precaução impede o arranque involuntário da ferramenta elétrica.

- Guarde as ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita a utilização desta ferramenta elétrica a pessoas que não estejam familiarizadas com ela ou não tenham lido estas instruções. As ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes.

- Realize a manutenção das ferramentas elétricas das ferramentas de colocação com cuidado. Verifique se as peças móveis funcionam na perfeição e não ficam presas, se peças estão partidas ou danificadas de forma a prejudicar a função da ferramenta elétrica. Mande reparar peças danificadas antes da utilização da ferramenta elétrica. Muitos acidentes são causados por ferramentas elétricas com a manutenção mal realizada.

- Mantenha as suas ferramentas de corte afiadas e limpas. Ferramentas de corte com arestas de corte afiadas tratadas com cuidado emperram menos e são mais fáceis de usar.

- Utilize ferramentas elétricas, acessórios, ferramentas de ajuste, etc. de acordo com estas instruções. Tome em consideração as condições de trabalho e a atividade a ser realizada. A utilização de ferramentas elétricas para aplicações que não sejam as previstas pode conduzir a situações perigosas.

- Mantenha as pegas e superfícies para segurar secas, limpas e livres de óleo e massa lubrificante. Em situações imprevistas, pegas e superfícies de pegar escorregadias não permitem uma operação e controlo seguro da ferramenta elétrica.

5. Assistência

- A ferramenta elétrica só deve ser reparada por pessoal especializado, usando somente peças sobresselentes de origem. Assim assegura-se que a segurança da ferramenta elétrica é mantida.

AVISO

Esta ferramenta elétrica cria um campo eletromagnético durante o funcionamento. Esse campo poderá, sob determinadas circunstâncias, afetar implantes médicos ativos e passivos. Para reduzir o risco de ferimentos graves ou mortais, recomendamos às pessoas com implantes médicos que consultem o seu médico e o fabricante do seu implante antes de operarem a ferramenta elétrica.

5.2 Indicações de segurança para serras de recortar

- Em caso de emergência, desligue diretamente a máquina e retire a ficha de rede.

- Siga todas estas indicações antes e durante os trabalhos com a serra.

- Não utilize a serra para serrar lenha.

- A máquina está equipada com um interruptor de segurança contra a reativação após uma quebra de tensão.

- Se for necessário um cabo de extensão, certifique-se de que a respetiva secção transversal é suficiente para o consumo energético da serra. Secção transversal mínima 1,5 mm².

- Utilizar o tambor de cabo exclusivamente com o cabo desenrolado.

- As pessoas que realizam trabalhos na máquina não podem ser distraídas por outros.

- As lâminas de serra não podem, em caso algum, ser travadas através de pressão lateral depois de o acionamento ter sido desligado.

- Instale apenas lâminas de serra bem afiadas, sem rachas e não deformadas.

- As lâminas de serra defeituosas devem ser substituídas de imediato.

- Não utilize lâminas de serra que não correspondam às características indicadas nestas instruções de funcionamento.

- Deve-se certificar de que todos os dispositivos que cobrem a lâmina de serra funcionam na perfeição.

- Os dispositivos de segurança na máquina não podem ser desmontados ou inutilizados.

- Os dispositivos de proteção danificados ou defeituosos devem ser substituídos imediatamente.

- Não corte peças demasiado pequenas para conseguir agarrá-las com a mão.

- Não carregar a máquina ao ponto de esta parar.

• Prima sempre a peça firmemente contra a superfície de trabalho.
• Nunca remova pedaços ou aparas soltos ou ainda peças de madeira emperradas com a lâmina de serra em movimento.
• Desligue a máquina para eliminar falhas na ferramenta de colocação obstruída. retire a ficha de rede. Remova a obstrução. Atenção! Perigo de ferimentos devido à lâmina de serra! Use luvas de proteção! Execute um ensaio sem peça. Certifique-se de que não ocorrem vibrações ou ruídos involgares. Se tal for o caso, des-ligue o aparelho e entre em contacto com o fabricante.
• Realizar trabalhos de conversão, bem como de ajuste, medição e limpeza apenas com o motor desligado. retire a ficha de rede.
• Antes de ligar, verifique se a chave e as ferramentas de ajuste foram retiradas.
• No caso de abandonar o local de trabalho, desligar o motor e retirar a ficha da tomada.
• As instalações elétricas, as reparações e os trabalhos de manutenção só podem ser realizados por pessoal especializado.
• Todos os dispositivos de proteção e segurança devem voltar a ser montados imediatamente após a conclusão dos trabalhos de reparação ou manutenção.
• As indicações de segurança, trabalho e manutenção do fabricante, bem como as dimensões que constam dos Dados Técnicos devem ser observados.
• Os regulamentos de prevenção de acidentes aplicáveis e as restantes regras técnicas de segurança geralmente aceites devem ser observados.
• A serra só se adequa à montagem em recintos fechados.
• As peças que sejam mais pequenas do que a proteção da lâmina de serra podem levar a ferimentos nas mãos e dedos. Utilize meios auxiliares adequados!
• Evite posições das mãos tensas ao guiar a peça e posições que levem a mão diretamente para a lâmina de serra em caso de escorregamento.
• Insira sempre a lâmina de serra de modo a que os dentes apontem para baixo, para a mesa de serrar.
• Ajuste sempre a tensão da lâmina correta, para impedir um arranque das lâminas de serra.
• Seja especialmente cuidadoso ao cortar material com perfis de corte irregulares.

• Ao puxar-se a peça para trás, os dentes poderão enganchar-se no traço de corte, especialmente se as aparas de serragem obstruírem o traço. Neste caso deve desligar a serra, retirar a ficha de rede, abrir o traço de corte com uma cunha e retirar a peça.

• Nunca abandone o posto de trabalho sem desligar antes a serra. Espere até que a serra se imobilize.

• Não coloque, cole nem monte peças na mesa de trabalho com a serra em funcionamento.
• Ligue a serra só após a mesa de trabalho estar livre de restos de material e ferramentas. Deixe na mesa de trabalho apenas a peça a ser trabalhada e eventuais meios auxiliares (cunhas).
• Utilize sempre óculos de proteção.
• Mantenha os dedos a uma distância segura da lâmina de serra.
• Guie a peça de modo seguro e firme e nunca a deixe solta.
• Nunca abandone o posto de trabalho sem desligar antes a serra.
• Não deixe que a sua familiaridade com a serra provoque momentos de negligência. A negligência poderá resultar em ferimentos graves, mesmo após apenas algumas frações de segundo.

Guarde bem estas indicações de segurança.

5.3 Indicações de segurança para o manuseio de baterias

1. Certifique-se sempre de que as baterias são utilizadas com a polaridade (+ e -) correta, tal como indicada na bateria.
2. Não curto-circuite as baterias.
3. Não carregue baterias não recarregáveis.
4. Nunca descarregue em demasia a bateria!
5. Não misture baterias antigas e novas, assim como baterias de tipos ou fabricantes diferentes! Substitua simultaneamente todas as baterias de um jogo.

6. Remova imediatamente as baterias gastas do aparelho e elimine-as corretamente! Não deite pilhas no lixo doméstico. Baterias com defeito ou gastas devem ser recicladas em conformidade com a diretiva 2006/66/CE.
   Entregue as pilhas e / ou o aparelho usando os meios de recolha disponibilizados. Poderá informar-se relativamente às possibilidades de reciclagem junto da sua comunidade ou câmara municipal.

7. Não aqueça as baterias!

8. Não solde nem brase diretamente nas baterias!

9. Não desmantele as baterias!

10. Não deforme as baterias!

11. Não atire as baterias para o fogo!

12. Guarde as baterias fora do alcance de crianças.

13. Não permita que crianças substituam as baterias sem supervisão!

14. Não guarde as baterias nas imediações de fogo, fogões e outras fontes de calor. Não exponha a bateria à radiação solar direta, nem a utilize nem guarde em veículos com o tempo quente.

15. Guarde as baterias não utilizadas na embalagem original e mantenha-as longe de objetos metálicos. Não misture baterias desembaladas! Tal poderá levar a um curto-circuito e a danos subsequentes, a queimaduras e até a incêndios.
16. Retire as baterias do aparelho, se este não for utilizado durante um período prolongado, exceto se for previsto para casos de emergência!
17. NUNCA pegue em baterias derramadas sem uma proteção adequada. Se o líquido derramado entrar em contacto com a pele, lave imediatamente a pele afetada com água corrente. Evite a todo o custo o contacto do líquido com os olhos e a boca. Se tal acontecer, consulte imediatamente um médico.
18. Limpe os contactos da bateria e os do aparelho antes de inserir as baterias.

6. Dados técnicos

Tensão de rede 230-240 V\~ / 50 Hz

Potência absorvida 70 W (S1*)
	90 W (S2 15min**)
Número de cursos	550-1500 min ^-1
Movimento de curso	18 mm
Dimensões C x L x A	650 x 255 x 340 mm
Mesa orientável	0° a 45° para a esquerda/direita
Tamanho da mesa	254 x 407 mm
Comprimento aprox. da lâmina de serra (entre os dois pinos)	127 mm
Alcance do braço de serra	405 mm
Altura de corte máx. a 90°	50 mm
Altura de corte máx. a 45°	20 mm
Grau de proteção	IP20
∅ da boca de aspiração	34,5 mm
Peso	8,1 kg

Reservados os direitos a alterações técnicas!

\*Modo de operação S1 (operação contínua)

A máquina pode operar continuamente com a potência indicada

\*\*Modo de operação S2 (operação de curta duração)

A máquina pode operar com a potência indicada por um breve período

Valores de emissão de ruído

Ruído

Os valores de ruído foram determinados de acordo com a norma EN 62841-1:2015.

Usar proteção auditiva.

O ruído pode causar perda de audição.

Nível de pressão sonora L _pA 80,4 dB

Incerteza K_pA	3 dB
Nível de potência sonora L_WA	93,4 dB
Incerteza K_WA	3 dB

Os valores indicados são valores de emissão e, portanto, também não devem representar simultaneamente valores de posto de trabalho seguros. Embora haja uma correlação entre níveis de ruído e níveis de emissão, não pode ser conduzida uma dedução fiável acerca de serem ou não necessárias medidas de precaução adicionais.

Fatores que podem influenciar o nível de emissão presente no posto de trabalho incluem a duração das exposições, a natureza do espaço de trabalho, outras fontes de ruído, etc., como por ex., o número de máquinas e outras atividades no espaço adjacente.

Contudo, os valores fiáveis no posto de trabalho podem variar de país para país. No entanto, as informações permitem ao utilizador uma melhor avaliação do perigo e do risco.

Limite a geração de ruído a um mínimo!

• Utilize apenas aparelhos em estado perfeito.
• Faça a manutenção e a limpeza do aparelho regularmente.
• Adapte sua forma de trabalho ao aparelho.
• Não sobrecarregue o aparelho.
• Se necessário, mande verificar o aparelho.
• Desligue o aparelho se este não estiver a ser utilizado.

Lâminas de serra adequadas

Podem ser utilizadas todas as lâminas de serra comuns no mercado com um comprimento mínimo de 133 mm com e sem pino.

7. Antes da colocação em funcionamento

7.1 Desembalamento

• Abra a embalagem e retire cuidadosamente o aparelho.
• Remova o material de embalamento, assim como as fixações de embalamento e transporte (se presentes).
• Verifique se o âmbito de fornecimento está completo.
• Inspezione o aparelho e os acessórios quanto a danos de transporte.
• Guarde a embalagem até ao fim do período de garantia, se possível.

AVISO

O aparelho e o material de embalamento não são brinquedos! Crianças não deverão brincar com sacos de plástico, películas e peças pequenas! Risco de ingestão e asfixia!

7.2 Notas gerais

• Antes da colocação em funcionamento, todas as coberturas e dispositivos de segurança devem estar instalados corretamente.
• A lâmina de corte deve poder girar livremente.
• Observar a madeira já processada quando a corpos estranhos, como por ex. pregos ou parafusos, etc.
• Antes de ligar/desligar, certifique-se de que a lâmina de serra está montada corretamente e as peças móveis se movem sem problemas.
• Antes de ligar a máquina, verificar se os dados da placa de características correspondem aos dados efetivos da rede.
• Ligue a máquina apenas a uma tomada elétrica com ligação à terra instalada adequadamente, que esteja protegida com pelo menos 10 A.

7.3 Montagem da serra de recortar numa bancada de trabalho (Fig. 5.1-5.2)

Para a montagem, necessita do seguinte:

• Parafuso sextavado M6 (4x)
• Porca sextavada M6 (4x)
• Anilha ∅ 6,4 mm (8x)
• Matriz de furação (Fig. 5.2)

O material de montagem não está incluído no âmbito de fornecimento.

O comprimento dos parafusos utilizados varia con- soante a espessura da placa da mesa.

AVISO

perigo de ferimentos! Retire sempre a ficha de rede da tomada antes de quaisquer trabalhos de montagem na serra de recortar.

1. Monte a serra de recortar sobre uma mesa de trabalho de madeira maciça. Isto permite evitar uma forte geração de ruído devido a vibrações.

2. Assinale os furos com a ajuda das dimensões (Fig. 5.2)

3. Faça 4 furos (diâmetro de 6 mm) na mesa de trabalho.

4. Aparafuse a serra de recortar na mesa de trabalho com o parafuso sextavado (E) através dos pontos de montagem (Fig. 3, Pos. 17) pela ordem seguinte (Fig. 5.1):

D Porca sextavada

C Anilha

A Serra de recortar

B Mesa de trabalho

C Anilha

E Parafuso sextavado

1. Aperte primeiro a porca sextavada (D).

8. Estrutura

AVISO

perigo de ferimentos! Retire sempre a ficha de rede da tomada antes de quaisquer trabalhos de montagem na serra de recortar.

8.1 Montagem/substituição da lâmina de serra (Fig. 6-11)

AVISO

Para evitar ferimentos devido a um arranque inadvertido: Antes de remover ou substituir a lâmina de serra, prima sempre a tecla “0” e retire a ficha de rede da tomada.

8.1.1 Remover/inserir o inserto da mesa (Fig. 6-11)

1. Desaperte o parafuso de manípulo em estrela (3).
2. Ajuste a proteção da lâmina de serra (5) completamente para cima.

3. Agarre por baixo da mesa de serrar (6) e empurre o inserto da mesa (24) para cima.

4. É agora possível remover o inserto da mesa (24). Ao colocar o inserto da mesa (24), tenha em atenção a posição da folga da serra. O inserto da mesa (24) deve ser colocado tal como ilustrado na Fig. 8. Caso contrário, a máquina poderá sofrer danos durante cortes oblíquos.

8.1.2 Desmontagem da lâmina de serra com pinos (Fig. 8-11, 16, 18-20)

1. Para a remoção da lâmina de serra (20), retire o inserto da mesa (24) para cima. (ver 8.1.1)
2. Alivie primeiro a tensão, rodando o parafuso de aperto (10) em sentido anti-horário. (Fig. 16)
3. Segure a lâmina de serra e pressione a barra (11) ligeiramente para baixo (vide Fig. 9).
4. Puxe a lâmina de serra para fora dos suportes superior e inferior da lâmina de serra (25/28).

8.1.3 Montagem da lâmina de serra com pinos (Fig. 8-11, 16; 18-20)

Os dentes da lâmina de serra devem apontar sempre para baixo.

1. Insira uma das extremidades da lâmina de serra (20) através da abertura na mesa. Insira os pinos da lâmina de serra (20) nos entalhes correspondentes dos suportes superior e inferior da lâmina de serra (25/28).
2. Coloque primeiro a lâmina de serra (20) no suporte inferior da lâmina de serra (28).
3. Empurre a barra (11) ligeiramente para baixo (vide Fig. 9). Coloque a lâmina de serra (20) no suporte superior da lâmina de serra (25).
4. Verifique a posição dos pinos da lâmina de serra nos suportes da lâmina de serra (25/28).
5. Aperte a lâmina de serra (20) com o parafuso de aperto (10), rodando-o em sentido horário. Verifique a tensão da lâmina de serra (20). (Fig. 16)
6. Volte a colocar o inserto da mesa (24). (ver 8.1.1)

8.1.4 Desmontagem da lâmina de serra sem pinos (Fig. 1, 9, 10, 18, 19, 20)

1. Para a remoção da lâmina de serra, retire o inser to da mesa (24) para cima (ver 8.1.1)
2. Alivie primeiro a tensão, rodando o parafuso de aperto (10) em sentido anti-horário. (Fig. 16)
3. Pressione a barra (11) ligeiramente para baixo. (Fig. 9)
4. Remova a lâmina de serra, puxando-a para a frente, para fora dos suportes, e pela abertura na mesa.
5. Remover a lâmina de serra do porta-ferramentas.

8.1.5 Aplicação da lâmina de serra sem pinos (opcional) (Fig. 1, 3, 16, 18, 19, 20)

Os dentes da lâmina de serra devem apontar sempre para baixo.

1. Utilize a superfície de montagem (26) para lâminas de serra sem pinos. (Fig. 3)
2. Posicione o porta-ferramentas (27) na superfície de montagem (26) prevista para o efeito na mesa (6). (ver Fig. 18).
3. Introduza a lâmina de serra pela abertura no porta-ferramentas (27) e aperte bem os dois parafusos de sextavado interno (Fig. 18). Certifique-se de que a lâmina de serra é apertada centrada.
4. Insira a lâmina de serra com o porta-ferramentas montado através da abertura na mesa.
5. Pressione a barra (11) da serra um pouco para baixo (Fig. 20, F) e fixe a outra extremidade do porta-ferramentas no suporte superior.
6. Aperte a lâmina de serra (20) com o parafuso de aperto (10), rodando-o em sentido horário. (Fig. 16)
7. Volte a colocar o inserto da mesa (24). (ver .1.1)

8.2 Verificação da tensão da lâmina de serra AVISO

Verifique a tensão da lâmina regularmente e após a colocação de uma lâmina de serra.

Aperte a lâmina de serra após a sua montagem, rodando o parafuso de aperto (10) em sentido horário.

Se a tensão da lâmina for insuficiente ou demasiado alta, proceda da seguinte maneira:

- Rode o parafuso de aperto (10) em sentido horário para aumentar e em sentido anti-horário para reduzir a tensão. (Fig. 16)

Se a tensão for a correta, a lâmina de serra deverá emitir um som claro ao ser “tocada”, tal como numa corda de guitarra.

8.3 Montagem/substituição da fita abrasiva

8.3.1 Remoção da fita abrasiva (Fig. 23-25)

1. Para a remoção da fita abrasiva, retire o inserto da mesa (24) para cima.
2. Alivie primeiro a tensão, rodando o parafuso de aperto (10) em sentido anti-horário. (Fig. 16)
3. Pressione a barra (11) ligeiramente para baixo. (Fig. 9)
4. Remova a fita abrasiva, puxando-a para a frente, para fora dos suportes, e pela abertura na mesa.
5. Remover a fita abrasiva (d) do porta-ferramentas (27)

8.3.2 Colocação da fita abrasiva nos suportes (Fig. 23-25)

A fita abrasiva deve apontar na direção do utilizador (ver Fig. 23-25)

1. Utilize a superfície de montagem (26) para fitas abrasivas.
2. Posicione o porta-ferramentas (27) nos entalhes previstos para o efeito na mesa (6).
3. Introduza a fita abrasiva pela abertura no porta-ferramentas (27) e aperte bem os dois parafusos Phillips (27.3). Certifique-se de que a fita abrasiva é apertada centrada (ver Fig. 23/24).
4. Insira a fita abrasiva com o porta-ferramentas montado através da abertura na mesa.
5. Pressione a barra (11) da serra um pouco para baixo (Fig. 20, F) e fixe a outra extremidade do porta-ferramentas no suporte superior.
6. Aperte a fita abrasiva (d) com o parafuso de aperto (10), rodando-o em sentido horário. (Fig. 16)
7. Volte a colocar o inserto da mesa (24). (ver 8.1.1)

8.4 Montagem do porta-ferramentas (Fig. 23)

1. Enrosque o parafuso de sextavado interno (27.4) no orifício previsto para o efeito no porta-ferra-mentas (27.1)
2. Repita o processo no lado oposto.
3. Coloque a parte superior do porta-ferramentas (27.2) sobre a parte inferior do mesmo (27.1).
4. Aparafuse as duas partes com os parafusos fornecidos (27.3).

8.5 Ajuste de precisão da escala de ângulos (Fig. 12) ATENÇÃO

Verifique a configuração da escala de ângulos antes de trabalhar com o aparelho.

1. Para a configuração da mesa de serrar, utilize um esquadro de 90° (29) (não incluído no âmbito de fornecimento). Coloque-o rente à mesa de serrar e à lâmina de serra (Fig. 12).
2. Desaperte o parafuso de manipulo em estrela (13). Ajuste a mesa de serrar (6) até que o ângulo entre a lâmina de serra (20) e a mesa de serrar (6) seja de 90°.
3. Volte a apertar o parafuso de manipulo em estrela (13).
4. Desaperte o parafuso (30) e gire o ponteiro (31) para a marca dos 0°.
5. Execute um corte preparatório. Verifique o ângulo na peça com um medidor de ângulos (não incluído no âmbito de fornecimento). Reajuste eventualmente o ponteiro (31).

8.6 Montagem da proteção da lâmina de serra (Fig. 6)

1. Monte a proteção da lâmina de serra (5) no su- porte (4). Introduza o parafuso (46) no orifício no suporte (4) e aperte-o com a ajuda de uma chave de fendas Phillips e uma chave de parafusos (não incluídas no âmbito de fornecimento).

8.7 Ajuste do fixador (Fig. 7)

NOTA: O fixador (22) deve ser sempre adaptado à altura da peça. A peça não deve ser apertada, devendo continuar com liberdade de movimentos. O fixador (22) serve de segurança, para que a peça não possa ser arrancada para cima e destrua a lâmina de serra (20).

1. Para ajustar o fixador (22), desaperte o parafuso de manipulo em estrela (3).
2. Ajuste o fixador (22) conforme a altura da peça de trabalho.
3. Volte a apertar o parafuso de manípulo em estrela (3).

8.8 Montagem do sistema de sopro (Fig. 8)

1. Certifique-se de que a proteção da lâmina de serra (5) está levantada.
2. Insira a mangueira de sopro (1) nos pontos de ligação (2) e (35), tal como ilustrado na Fig. 8.

8.9 Colocação das pilhas na luz de trabalho (Fig. 17)

1. Retire a cobertura do compartimento das pilhas, desbloqueando e levantando a mesma para cima.
2. Coloque as pilhas fornecidas (8). Atenção: Observar a polaridade!
3. Coloque a tampa do compartimento das pilhas pela ordem inversa.

8.10 Aspiração de aparas (Fig. 13)

ATENÇÃO: Opere o produto apenas com um sistema de aspiração de aparas adequado. Não utilize aspiradores domésticos.

Ligue um sistema de aspiração de aparas adequado (não incluído no âmbito de fornecimento) à ligação de aspiração (14).

ATENÇÃO: verifique e limpe regularmente os canais de aspiração.

9. Operação

⚠️ Atenção!

Monte impreterivelmente o produto por completo antes da colocação em funcionamento!

9.1 Notas gerais

• A serra, por si só, não corta madeira. O utilizador permite o corte guiando a madeira para a lâmina de serra em movimento.
• Os dentes cortam a madeira apenas no curso descendente.
• A madeira deve ser guiada lentamente para a lâmina de serra, uma vez que os dentes da lâmina de serra são extremamente pequenos.
• Qualquer pessoa que pretenda manusear a serra necessita de um determinado período de aprendizagem. Serão partidas algumas lâminas durante esse período.
• Durante o corte de madeiras mais espessas, deve-se certificar de que a lâmina de serra não é dobrada ou torcida.
• Um modo de trabalho cuidadoso permite aumentar a vida útil da lâmina de serra.

9.2 Regulador do número de cursos (Fig. 2)

O regulador do número de cursos (16) permite configurar o número de cursos consoante o material a ser cortado. Recomendamos números de cursos elevados para material macio e números de cursos baixos para material duro.

Gire o regulador do número de cursos (16) no sentido dos ponteiros do relógio para aumentar o número de cursos. Gire o regulador do número de cursos no sentido oposto ao dos ponteiros do relógio para reduzir o número de cursos.

9.3 Execução de cortes interiores

Esta serra de recortar permite cortes interiores em peças, sem que o lado exterior ou o perímetro da peça sejam danificados.

1. Remova a lâmina de serra (20) tal como descrito em 8.1.
2. Faça um furo na peça.
3. Coloque a peça com o orifício por cima da abertura do inserto da mesa (24) na mesa de serrar (6).

4. Instale a lâmina de serra (20) (tal como descrito em 8.1) através do orifício na peça e configure a tensão da lâmina.

5. Terminados os cortes interiores, remova a lâmina de serra (20) dos suportes da lâmina (tal como descrito em 8.1).

6. Retire a peça da mesa.

9.4 Execução de cortes em ângulo (Fig. 14) AVISO

Tenha especial cuidado ao executar cortes em ângulo. A inclinação da mesa de serrar facilita um deslizamento. Existe o perigo de ferimentos.

1. Para a execução de cortes em ângulo, adapte a distância da proteção da lâmina de serra (5) montada no fixador (22) à mesa de trabalho.
2. Rode a mesa, desapertando o parafuso de manípulo em estrela (13) e basculando a mesa de serrar (6) para a posição desejada.
3. Aperte o parafuso de manipulo em estrela (13).

9.5 Trabalhar com a fita abrasiva

Esta serra de recortar permite realizar trabalhos de polimento no lado interior e exterior da peça.

9.5.1 Trabalhos de polimento no lado interior e exterior (Fig. 23-25)

1. Monte a fita abrasiva conforme descrito em 8.3.
2. Para a execução de trabalhos de polimento, adapte a distância do fixador (22) à mesa de trabalho (6).
3. Conduza a peça de trabalho com cuidado, pressionando-a uniformemente contra a fita abrasiva (d).
4. Terminados os trabalhos de polimento, remova a fita abrasiva (tal como descrito em 8.3).

Atenção: Em caso de tensão elevada, a fita abrasiva pode rasgar-se.

9.6 Operação da luz de trabalho (Fig. 4)

- Ative o interruptor para ligar/desligar (19), para comandar a luz de trabalho (18).

9.7 Interruptor para ligar/desligar (15) (Fig. 2)

• Ligar: Prima a tecla verde "I".
• Desligar: Prima a tecla vermelha "0".
• A máquina está equipada com uma luz de controlo (39) que indica o estado de funcionamento.

Estado de funcionamento "LIGADO": a luz de contro-lo (39) ilumina-se

Estado de funcionamento "DESLIGADO": a luz de controlo (39) não se ilumina.

ATENÇÃO

A máquina está equipada com um interruptor de segurança contra a reativação após uma quebra de tensão. Se a serra de recortar estiver ligada e a alimentação elétrica for interrompida, a serra de recortar permanece desligada, mesmo que a alimentação elétrica seja resposta. Para ligar, volte a acionar a tecla "I".

9.8 Modos de funcionamento (Fig. 1, 2)

A serra de recortar pode ser operada manualmente ou através do pedal (38). A escolha dos modos de trabalho realiza-se através do interruptor seletor (37). Atenção! Comutar entre os modos de trabalho sempre com a máquina desligada.

• Interruptor seletor na posição “-”: posição de paragem
• Interruptor seletor na posição "I": comando manual através do regulador do número de cursos (16).
• Interruptor seletor na posição "II": comando com pedal.

0 1 STOP

9.8.1 Comando manual

1. Certifique-se de que a máquina está ligada.
2. Comute o interruptor seletor do modo de funcionamento (37) para a posição "I" para operar a serra manualmente.
3. Configure o número de cursos adequado para o material com o regulador do número de cursos (16) (ver 9.2).

9.8.2 Comando com pedal

1. Certifique-se de que a máquina está ligada.
2. Comute o interruptor seletor do modo de funcionamento (37) para a posição "II" para operar a serra com o pedal (38).

CUIDADO

No modo de funcionamento II “Comando com pedal”, a máquina pode arrancar automaticamente ao acionar involuntariamente o pedal (38).

CUIDADO

Ao comutar do modo de funcionamento II “Comando com pedal” para o modo de funcionamento I “Comando manual”, a máquina arranca automaticamente. O número de cursos corresponde ao número de cursos configurado no regulador do número de cursos (16).

9.8.3 Posição de paragem

A máquina para quando o interruptor seletor do modo de funcionamento (37) é colocado na posição “-” (posição de paragem).

CUIDADO

A máquina não está desligada nesta posição.

10. Ligação elétrica

O motor elétrico instalado está ligado pronto a ser utilizado. A ligação corresponde às normas VDE e DIN relevantes.

A ligação à rede por parte do cliente, assim como o cabo de prolongamento utilizado, deverão corresponder a essas normas.

Cabo de ligação elétrica com defeito

Ocorrem muitas vezes danos de isolamento em cabos de ligação elétrica.

As causas para tal poderão ser:

• Pontos de pressão se os cabos forem conduzidos através de janelas ou portas
• Pontos de dobragem devido a uma fixação ou condução incorreta do cabo de ligação
• Pontos de corte devido a passagem de veículo por cima do cabo de ligação
• Danos de isolamento devido a puxar com força da tomada.
  • Fissuras devido à idade do isolamento.

Tais cabos de ligação elétrica danificados não devem ser utilizados e representam perigo de vida devido aos danos no isolamento.

Inspezione regularmente os cabos de ligação elétrica quanto a danos. Durante a inspeção, certifique-se de que o cabo não está ligado à rede elétrica.

Os cabos de ligação elétrica devem corresponder às normas VDE e DIN relevantes.

Utilize apenas cabos de ligação com a marcação H 05 V V-F.

É obrigatória uma impressão da designação do tipo no cabo de ligação.

Motor de corrente alternada

- A tensão de rede deve ser de 220-240 V\~.

- Os cabos de prolongamento de até 25 m de comprimento devem ter uma secção transversal de 1,5 mm quadrados.

As ligações e reparações do equipamento elétrico só devem ser executadas por um eletricista.

Em caso de dúvidas, indique os seguintes dados:

- Tipo de corrente do motor

- Dados da placa de características da máquina

Tipo de ligação Y

Se o cabo de ligação à rede deste aparelho estiver danificado, este deve ser substituído pelo fabricante ou pelo seu serviço de assistência ao cliente ou por uma pessoa igualmente qualificada, de modo a evitar perigos.

11. Transporte

- Transporte a ferramenta elétrica, elevando-a pelo respetivo corpo da máquina (36). (Fig. 26)

- Nunca utilize os dispositivos de proteção para o manuseio ou transporte.

- Durante o transporte, certifique-se de que a parte exposta da lâmina de serra se encontra coberta, por exemplo, pelo dispositivo de proteção.

12. Limpeza, manutenção e encomenda de peças sobresselentes

AVISO

Desligue sempre a serra e retire a ficha de rede da toma- da antes de realizar trabalhos de manutenção e limpeza.

12.1 Limpeza

Mantenha os dispositivos de segurança, as grelhas de ventilação e a estrutura do motor o mais livres possível de pó e sujidade. Recomendamos a limpeza do apare-lho imediatamente após cada utilização.

12.1.1 Limpeza exterior

- Limpe o aparelho regularmente com um pano húmi-do e sabão suave.

- Não utilize produtos de limpeza ou solventes. Eles poderão ser agressivos para com as peças de plástico do aparelho.

- Certifique-se de que não penetra água no interior do aparelho.

12.1.2 Limpeza interior (Fig. 15)

1. Remova o parafuso (33).

2. Solte o parafuso (32).

3. Retire a cobertura (7).

4. Sopre o interior do aparelho com ar comprimido de baixa pressão.

5. Volte a colocar a cobertura (7).

6. Fixe o parafuso (32).

7. Volte a colocar o parafuso (33) e aperte-o.

12.2 Manutenção

12.2.1 Mancais (Fig. 1)

- Lubrifique os pontos de apoio (9) dos roletes, o mais tardar, após cerca 50 horas de funcionamento com uma massa lubrificante para máquinas de alta qualidade.

No interior do aparelho não existem quaisquer peças que necessitem de manutenção.

12.2.2 Escovas de carvão

Em caso de formação excessiva de faíscas, peça a um eletricista para verificar as escovas de carvão.

ATENÇÃO

As escovas de carvão só podem ser substituídas por um eletricista especializado.

12.2.3 Cabo de rede

Se o cabo de alimentação estiver rasgado, cortado ou apresentar outros danos, deve ser substituído de imediato. Não lubrifique os rolamentos do motor nem as peças internas!

12.3 Informações de assistência

Deve-se ter em conta que as seguintes peças deste produto estão sujeitas a um desgaste consoante a utilização ou natural ou que as seguintes peças são necessárias como consumíveis.

Peças de desgaste*: escovas de carvão, lâmina de serra, inserto da mesa

* Nem sempre incluídas no âmbito de fornecimento!

Entre em contacto com o nosso centro de assistência para obter peças sobresselentes e acessórios. Para isso, utilize o código QR na capa.

12.4 Encomenda de peças sobresselentes

Ao encomendar peças sobresselentes (através da Hotline de Assistência), deve fornecer as seguintes informações:

• Tipo de aparelho
• Número de artigo do aparelho (pode ser consultado na embalagem ou no manual)

13. Armazenamento

Armazene o aparelho e os seus acessórios num local escuro, seco, ao abrigo de temperaturas negativas e fora do alcance das crianças. A temperatura ideal de armazenagem situa-se entre 5 a 30 °C. Guarde a ferramenta elétrica apenas na embalagem original.

14. Eliminação e reciclagem

Notas relativas à embalagem

Os materiais de embalagem são recicláveis. Elimine as embalagens de modo ecológico.

Notas relativas à legislação alemã sobre aparelhos elétricos e eletrónicos (ElektroG)

Os aparelhos elétricos e eletrónicos usados não pertencem no lixo doméstico, devendo ser alvo de uma recolha ou eliminação separadas!

• As baterias e pilhas usadas que não estejam montadas de modo fixo no aparelho usado devem ser retiradas sem as destruir antes da entrega do aparelho! A sua eliminação é regulada pela legislação relativa a baterias.
• Os proprietários ou utilizadores de aparelhos elétricos e eletrónicos são legalmente obrigados a devolver os mesmos após a sua utilização.
• O utilizador final tem a responsabilidade pela eliminação dos seus dados pessoais no aparelho usado a ser eliminado!
• O símbolo do caixote do lixo riscado significa que aparelhos usados elétricos ou eletrónicos não devem ser eliminados no lixo doméstico.
• Os aparelhos usados elétricos e eletrónicos podem ser entregues sem custos nos seguintes pontos:
• Centros de recolha ou de eliminação públicos (p. ex. depósitos municipais)

- Pontos de venda de aparelhos elétricos (lojas físicas e online), desde que o revendedor esteja obrigado a aceitar a devolução ou a aceite de livre vontade.

- Pode entregar sem custos até três aparelhos elétricos usados com um comprimento de até 25 centímetros ao fabricante sem que tenha de comprar um aparelho novo ou a outro centro de recolha autorizado na sua vizinhanca.

- Para se informar acerca de condições de devolução adicionais dos fabricantes e distribuidores, queira entrar em contacto com o respetivo serviço de apoio ao cliente.

• Em caso de fornecimento de um aparelho elétrico novo por parte do fabricante a um domicílio, este pode efetuar a recolha sem custos do aparelho elétrico usado a pedido do utilizador final. Para tal, entre em contacto com o serviço de apoio ao cliente do fabricante.
• Estas declarações são apenas válidas para aparelhos que sejam instalados e vendidos nos países da União Europeia e que estejam sujeitos à Diretiva Europeia 2012/19/UE. Em países fora da União Europeia, a eliminação de aparelhos usados elétricos e eletrónicos poderá estar regulada por outra legislação divergente.

Notas relativas à lei alemã sobre baterias (BattG)

iterias e pilhas usadas não pertencem no lixo doméstico, devendo ser alvo de uma recolha ou eliminação separadas!

• Para a remoção segura de baterias e pilhas do aparelho elétrico e para informações acerca do seu tipo ou sistema químico, tenha em atenção as indicações no manual de instruções ou de montagem.
• Os proprietários ou utilizadores de baterias e pilhas são legalmente obrigados a devolver as mesmas após a sua utilização. A devolução está limitada a quantidades comuns a domicílios.
• Baterias usadas podem conter poluentes ou metais pesados, que podem provocar danos para o ambiente e para a saúde. A reciclagem de baterias usadas e a utilização dos recursos nelas contidos contribui para a proteção do ambiente e da saúde.
• O símbolo do caixote do lixo riscado significa que baterias e pilhas usadas não devem ser eliminadas no lixo doméstico.

• Adicionalmente, se os carateres Hg, Cd ou Pb se encontrarem por baixo do símbolo do caixote de lixo, eles representam o seguinte:

• Hg: a bateria contém mais de 0,0005 % de mer- cúrio

• Cd: a bateria contém mais de 0,002 % de cádmio
• Pb: a bateria contém mais de 0,004 % de chumbo

- As baterias e pilhas podem ser entregues sem custos nos seguintes pontos:

• Centros de recolha ou de eliminação públicos (p. ex. depósitos municipais)
• Pontos de venda de baterias e pilhas
• Centros de recolha do sistema de recolha comum para baterias usadas de aparelhos
• Centro de recolha do fabricante (caso ele não seja membro do sistema de recolha comum)

- Estas declarações são apenas válidas para baterias e pilhas que sejam vendidas nos países da União Europeia e que estejam sujeitas à Diretiva Europeia 2006/66/CE. Em países fora da União Europeia, a eliminação de baterias e pilhas poderá estar regulada por outra legislação divergente.

15. Resolução de problemas

AVISO

Desligue sempre a serra e retire a ficha de rede da tomada antes de realizar trabalhos de manutenção e limpeza.

Falha Causa possível Resolução
A lâmina de serra sem pinos solta-se depois de se desligar o motor	Parafuso de fixação da lâmina de serra do porta-ferramentas (27) insuficientemente apertado	Apertar o parafuso de fixação da lâmina de serra do porta-ferramentas (27)
O motor não funciona	Cabo de extensão com defeito Substituir a linha de prolongamento
	Ligações no motor ou interruptor não funcionam	Pedir a um eletricista para verificar
	Motor ou interruptor com defeito Pedir a um eletricista para verificar
As lâminas de serra partem	Configuração incorreta da tensão Configurar tensão correta
	Carga excessiva Transportar a peça mais devagar
	Tipo incorreto de lâmina de serra Utilizar lâminas de serra corretas
	Peça não conduzida direita Evitar a pressão lateral
A lâmina de serra oscila para fora, está desalinhada.	Suportes não alinhados	Desapertar os parafusos que fixam os suportes. Coloque os suportes na posição vertical e volte a apertar os parafusos.

Para este aparelho concedemos garantia de 24 meses. A garantia cobre exclusivamente defeitos de matérial ou de fabricação. Peças avariadas são substituidas gratuitamente. cabe ao cliente efetuar a substituição. Assumimos a garantia unicamente de peças genuinas. Não há direito à garantia no caso de: peças de desgaste, danos de transporte, danos causados pelo manejo indevido ou pela desatenção as instruções de serviço, falhas da instalação elétrica por inobservança das normas relativas à electricidade. Além disso, a garantia só poderá ser reinvidicada para aparelhos que não tenham sido concertados por lerceiros. O cartão de garantia só vale em conexão com a fatura.

Garantie DE
