Deco Switch - Sav SCHEPPACH - Gratis brugsanvisning og manual

Mærke	Scheppach
Model	Deco Switch
Produkttype	Dekupørsav (stiksav på bord)
Mål (L x B x H)	650 x 255 x 340 mm
Vægt	8,1 kg
Forsyningsspænding	230-240 V~ / 50 Hz
Optagen effekt	70 W (S1), 90 W (S2 15 min)
Slagtal	550 til 1500 min⁻¹
Slaglængde	1,8 mm
Vippebord	Fra 0° til 45° til venstre/højre
Bordstørrelse	254 x 407 mm
Maks. skærehøjde ved 90°	50 mm
Maks. skærehøjde ved 45°	20 mm
Beskyttelsesklasse	IP20
Diameter på sugetilslutning	34,5 mm
Lydtryksniveau (LpA)	80,4 dB (K=3 dB)
Lydeffektniveau (LwA)	93,4 dB (K=3 dB)
Driftstilstande	Manuel (hastighedsregulator) eller med fodpedal
Integreret belysning	Arbejdslampe med afbryder (batterier 2x AAA medfølger)
Yderligere funktioner	Kan bruge slibebånd til slibning
Sliddele	Savklinger, kulbørster, bordplade

Ofte stillede spørgsmål - Deco Switch SCHEPPACH

Hvordan skifter jeg savklingen?

For at skifte klingen skal du først tage stikket ud af maskinen. Fjern bordpladen, løsne spændeskruen (10) ved at dreje mod uret, tryk armen (11) let nedad, og fjern derefter klingen fra holderne. For at montere en ny kling, sæt stifterne i holderne med armen trykket ned, og stram derefter spændeskruen. Sørg for, at tænderne peger nedad.

Hvordan justerer jeg klingens spænding?

Spændingen justeres med spændeskruen (10). Drej den med uret for at øge spændingen, mod uret for at reducere den. Korrekt spænding får klingen til at afgive en klar tone, som en guitarstreng.

Hvordan bruges fodpedalen?

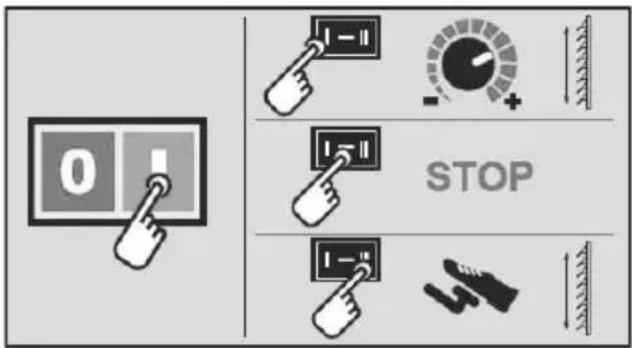

Sæt driftstilstandsvælgeren (37) i position 'II' (pedalstyring). Når maskinen er tændt, tryk på pedalen (38) for at starte den. Bemærk: et utilsigtet tryk kan starte maskinen.

Hvilke materialer kan skæres?

Dekupørsaven er designet til træ, plexiglas, GFK, skum, gummi, læder og kork. Brug ikke til runde materialer (risiko for væltning).

Hvordan laver man et indvendigt snit?

Bor et hul i emnet, fjern savklingen, placer emnet på bordet, og genmonter klingen gennem hullet. Efter snittet skal klingen afmonteres for at fjerne emnet.

Hvordan rengør man maskinen?

Tag altid netstikket ud før rengøring. Brug en fugtig klud med lidt brun sæbe til ydersiden. Til indersiden skal du fjerne venstre dæksel (7) efter at have løsnet skruerne, og blæs derefter med lavtryks trykluft.

Hvad gør jeg, hvis klingen ofte knækker?

Kontroller klingens spænding (for lav eller for høj), reducer belastningen ved at føre emnet langsommere, brug den rigtige klingetype, og undgå sidetryk under skæring.

Hvordan bruges slibefunktionen?

Montér slibebåndet (d) i værktøjsholderen (27) som beskrevet i kapitel 8.3. Indstil trykfoden til emnets højde. Før emnet med jævnt tryk mod slibebåndet. Bemærk: for stort tryk kan rive båndet i stykker.

Hvordan vipper man bordet til skråsnit?

Løsn stjerneskruen (13) under bordet, vip savbordet (6) til den ønskede vinkel (0° til 45°), og stram derefter skruen. Vær forsigtig, da vipping øger risikoen for glidning.

Hvor finder jeg reservedele?

Reservedele (klinger, kulbørster, bordplade) fås hos Scheppachs kundeservice. Scan QR-koden på startsiden, eller kontakt hotline med apparatets type og reference.

BRUGSANVISNING Deco Switch SCHEPPACH

5. Säkerhetsanvisningar

Maskinen kan köras kontinuerligt med den angivna effekten

Forklaring til symbolerne på maskinen

Symbolerne i denne manual skal henlede din opmærksomhed på eventuelle risici. Det er vigtigt, at du forstår sikkerhedssymbolerne og forklaringerne i forbindelse med symbolerne. Selve advarslerne afhjælper ikke risici og kan ikke erstatte korrekte foranstaltninger til forebyggelse af ulykker.

	Advarsel! Læs og overhold brugsanvisningen for at reducere risikoen for kvæstelser!
	Brug beskyttelsesbriller. Gnister, der opstår under arbejdet, eller splinter, spåner og støv, der springer ud af apparatet, kan forringe synet.
	Brug høreværn. Støjpåvirkning kan føre til høretab.
	Brug støvmaske. Når der arbejdes med træ og andre materialer, kan der opstå sundhedsfar-ligt støv. Asbestholdigt materiale må ikke bearbejdes!
	Pas på! Fare for tilskadekomst! Undlad at række hånden ind i den kørende savklinge!
	Produktet opfylder gældende EU-direktiver.
⚠ Pas på!	I denne betjeningsvejledning er de steder, der vedrører din sikkerhed, forsynet med dette symbol.

1. Indledning 292
2. Apparatbeskrivelse (fig. 1-29) 292
3. Leveringsomfang 293
4. Tilsigtet brug 293
5. Sikkerhedsforskrifter 293
6. Tekniske data....296
7. Før ibrugtagning .... 297
8. Konstruktion....298
9. Betjening 300
10. El-tilslutning 301
11. Transport....302
12. Rengøring, vedligeholdelse og bestilling af reservedele 302
13. Opbevaring 302
14. Bortskaffelse og genbrug 303
15. Afhjælpning af fejl 304
16. Overensstemmelseserklæring 308

1. Indledning

Producent:

Scheppach GmbH

Vi ønsker dig rigtig god fornøjelse og held og lykke med arbejdet med dit nye apparat.

Bemærk:

Iht. den gældende lov om produktansvar hæfter producenten af denne maskine ikke for skader, der opstår på eller i forbindelse med denne maskine i forbindelse med:

• forkert behandling
• Tilsidesættelse af brugsanvisningen,
• reparationer gennemført af tredjemand og/eller af ikke autoriserede fagfolk
• indbygning og udskiftning af ikke originale reserve- dele
• brug i strid med formålet
• Svigt af det elektriske anlæg som følge af tilsidesættelse af de elektriske forskrifter og VDE-bestemmelserne 0100, DIN 57113 / VDE0113.

Vær opmærksom på følgende:

Læs hele brugsanvisningens tekst igennem før montering og før ibrugtagning.

Formålet med denne brugsanvisning er at gøre det lettere for dig at lære apparatet at kende og benytte det som tilsigtet.

Brugsanvisningen indeholder vigtige oplysninger om, hvordan man bruger apparatet sikkert, professionelt og økonomisk, og hvordan man undgår farer, sparer reparationsomkostninger, reducerer driftsstop og øger apparatets driftssikkerhed og levetid.

Udover sikkerhedsbestemmelserne i denne brugsanvisning skal de forskrifter vedr. brug af apparatet, der måtte gælde i det enkelte land (brugslandet), overholdes til punkt og prikke.

Opbevar brugsanvisningen i nærheden apparatet; pak den ind i en plastikpose, så den er beskyttet mod snavs og fugt. Den skal læses og overholdes nøje af alle betjeningspersoner, før arbejdet startes.

Arbejde på apparatet på kun udføres af personer, der er instrueret i brug af apparatet, og som er informeret om de dermed forbundne farer. Den lovmæssige mindstealder skal overholdes.

Ud over sikkerhedsanvisningerne i denne brugsanvisning og de særlige forskrifter, der gælder i brugslandet, skal de almindeligt anerkendte, tekniske regler, der gælder i forbindelse med brug af træbearbejdningsmaskiner, overholdes.

Vi fraskriver os ethvert ansvar for uheld eller skader, der måtte opstå som følge af manglende overholdelse af denne vejledning og sikkerhedsinstrukserne.

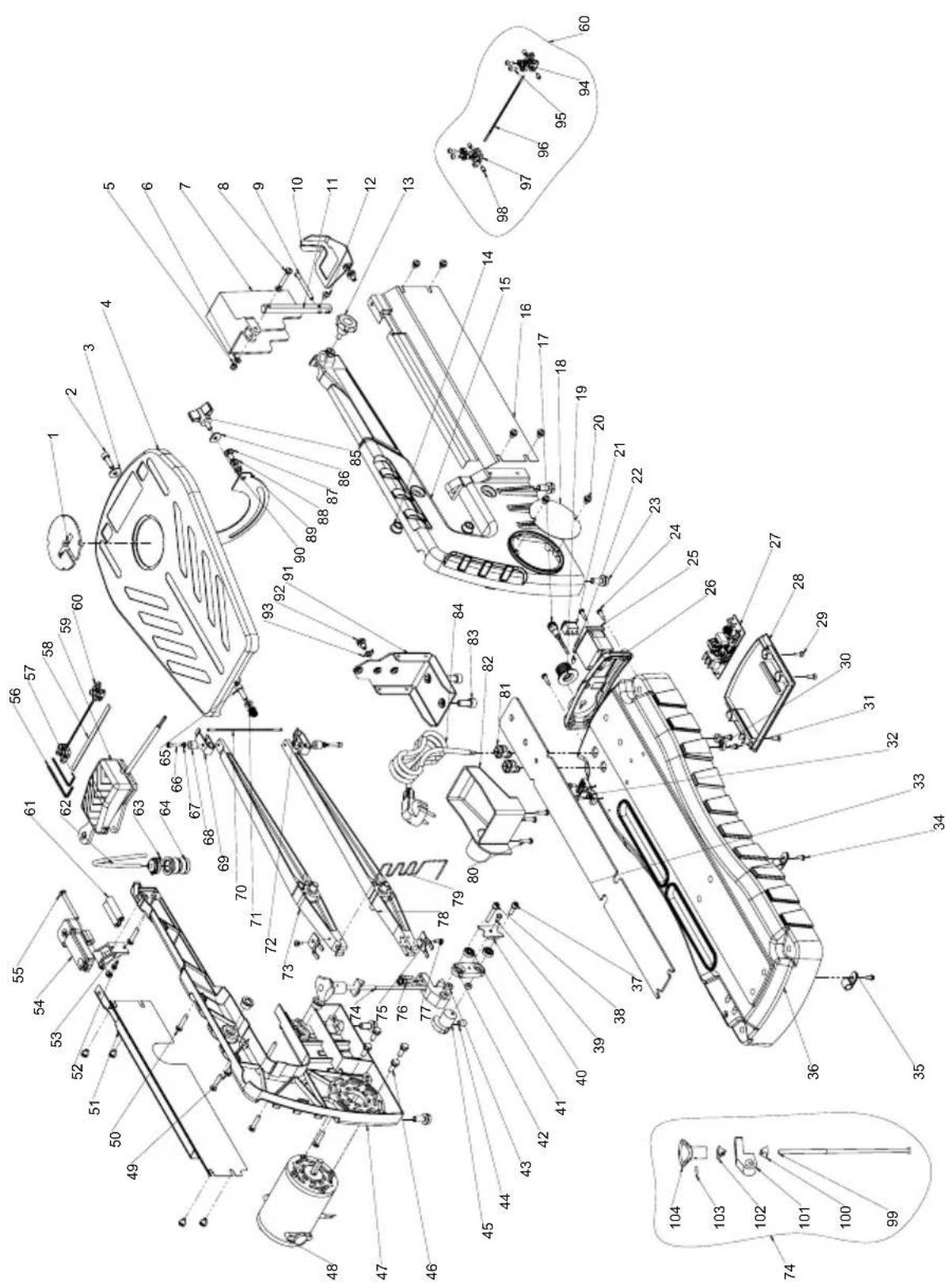

2. Apparatbeskrivelse (fig. 1-29)

1. Udblæsningsslange
2. Tilslutningspunkt (udblæsningsanordning)
3. Stjernegrebsskrue
4. Holder (savklingeværn)
5. Savklingeværn
6. Savbord
7. Afdækning til venstre
8. Batterier
9. Lejesteder
10. Spændeskrue (savklingespænding)
11. Udligger
12. Skala
13. Stjernegrebsskrue
14. Udsugningstilslutning
15. Tænd/Sluk-kontakt
16. Regulator for slagantal
17. Montagepunkter
18. Arbejdslampe
19. Tænd/Sluk-kontakt arbejdslampe
20. Savklinge
21. Unbrakonøgle 2,5 mm
22. Nedholder
23. Skrue (nedholder)
24. Bordindlæg
25. ∅verste savklingeholder
26. Monteringsflade
27. Værktøjsholder
28. Nederste savklingeholder
29. Vinkel (medfølger ikke)
30. Skrue (gradskala)
31. Viser
32. Skrue (afdækning venstre - foran)
33. Skrue (afdækning venstre - bag)
34. Unbrakonøgle 3 mm
35. Tilslutningspunkt (udblæsningsanordning)
36. Maskinhus
37. Valgkontakt arbejdsmodus
38. Pedal
39. Kontrollampe

3. Leveringsomfang

• Dekupørsav
• Savklingeværn (5)
• Savklinge (20)
  • Unbrakonøgle 2,5 mm (21)
• Unbrakonøgle 3 mm (34)
• Batterier (2x AAA) (8)
  • Værktøjsholder (27)
  • Værktøjsholder underdel (2x) (27.1)
  • Værktøjsholder overdel (2x) (27.2)
• Skruer til værktøjsholder (4x) (27.3)
• Unbrakoskrue til værktøjsholder (4x) (27.4)
• Spændeskive (2x) (a)
• Låsemøtrik (b)
• Skrue (c)
• Slibebånd (d)
  • Original brugsanvisning

4. Tilsigtet brug

Dekupørsaven benyttes til savning i kantet træ eller andre materialer, såsom plexiglas, glasfiber, skumstof, gummi, læder og kork. Brug ikke saven til savning af rundt materiale. Rundt materiale kan let kippe.

Fare for tilskadekomst! Dele kan slynges ud!

Apparatet må kun bruges som tilsigtet. Enhver anden form for brug falder uden for den korrekte anvendelse. Brugeren, ikke producenten, bærer ansvaret for materielle skader eller personskader af enhver art, der måtte opstå som følge heraf.

Vær opmærksom på, at vores apparater ikke er konstrueret til erhvervsmæssig, håndværksmæssig eller industriel brug. Vi fraskriver os ansvaret, hvis apparatet bruges i erhvervs-, håndværks- eller industrivirksomheder samt til lignende arbejde.

• Der må kun bruges savklinger, som er egnet til ma- skinen.
• Tilsigtet anvendelse omfatter også overholdelse af sikkerhedsanvisningerne og monteringsvejledningen samt driftsanvisningerne i betjeningsvejledningen.
• Personer, der betjener og vedligeholder maskinen, skal være fortrolige med denne og være informeret om mulige farer.
• Derudover skal de gældende uheldsforebyggende forskrifter overholdes meget nøje.
• Andre, generelle regler inden for arbejdsmedicinske og sikkerhedstekniske områder skal overholdes.
• Hvis der foretages ændringer på maskinen, bortfalder producentens ansvar for deraf følgende skader.

Restrisici

Selv om man betjener elværktøjet forskriftsmæssigt, vil der stadigvæk være restrisici at tage højde for. Følgende farer kan opstå i sammenhæng med elværktøjets design og udførelse:

• Lungeskader, hvis der ikke bruges egnet støvmaske.
• Høreskader, hvis der ikke bruges egnet høreværn.
• Ulykkesfare ved håndberøring i værktøjets skærezone, hvor der ikke findes afskærmning.
• Fare for tilskadekomst ved skift af værktøj (snitsår).
• Klemning af fingre.
• Fare for tilbageslag.
• Arbejdsemnet vælter på grund af for lille støtteflade.
• Berøring af skæreværktøj.
• Udslyngning af dele fra grene og emner.

5. Sikkerhedsforskrifter

5.1 Generelle sikkerhedsforskrifter for elværktøj △ ADVARSEL! Læs alle sikkerhedsforskrifter, anvisninger, illustrationer og tekniske data, der følger med dette elværktøj. Følges de følgende in- struktioner ikke nøje som beskrevet, kan dette føre til elektrisk stød, brand og/eller alvorlige personskader.

Opbevar alle sikkerhedsforskrifter og anvisninger til fremtidig brug.

Udtrykket "elværktøj", der er anvendt i sikkerhedsforskrifterne, henviser til lysnet-drevne elværktøjer (med lysnetkabel) eller til batteridrevne elværktøjer (uden lysnetkabel).

1. Arbejdspladssikkerhed

• Hold arbejdsområdet rent og godt oplyst. Uorden eller uoplyste arbejdsområder kan føre til ulykker.
• Arbejd ikke med elværktøjet i eksplosionsfarlige omgivelser, hvor der findes brændbare væsker, gasser eller støv. Elværktøj genererer gnister, der kan antænde støv eller dampe.
• Hold børn og andre personer på afstand, når der arbejdes med elværktøjet. Hvis du bliver distraheret, risikerer du at miste kontrollen over elværktøjet.

2. Elektrisk sikkerhed

- Elværktøjets tilslutningsstik skal passe til stikkontakten. Stikket må ikke ændres på nogen måde. Undlad brug af adapterstik sammen med elektrisk jordet elværktøj. Uændrede stik og passende stikkontakter mindsker risikoen for at få stød.

• Undgå kropskontakt med jordede overflader som rør, varmeapparater, komfurer og køleskabe. Der er øget risiko for elektrisk stød, hvis din krop er jordforbundet.
• Hold elværktøj på afstand af regn og fugt. Indtrængning af vand i et elværktøj øger risikoen for at få stød.
• Brug ikke tilslutningsledningen til at bære eller ophænge elværktøjet eller til at trække stikket ud af stikkontakten med. Hold tilslutningsledningen på afstand af varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede tilslutningsledninger øger risikoen for at få stød.
• Når du arbejder udendørs med et elværktøj, må du kun bruge forlængerledninger, som også er egnet til udendørs brug. Brug af forlængerledning, der er egnet til udendørs brug, reducerer risikoen for at få elektrisk stød.
• Hvis brug af elværktøjet i fugtigt miljø er uundgåelig, skal du bruge en fejlstrømsafbryder. Brug af et fejlstrømsrelæ mindsker risikoen for at få elektrisk stød.

3. Personers sikkerhed

• Vær opmærksom, vær agtpågivende på, hvad du gør, og arbejd altid fornuftigt med et elværktøj. Brug ikke et elværktøj, hvis du er træt eller påvirket af narkotika, alkohol eller medikamenter. Et øjebliks uagtsomhed, mens elværktøjet bruges, kan føre til alvorlige personskader.
• Brug personlige værnemidler og altid beskyttelsesbriller. Brug af personlige værnemidler såsom støvmaske, skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn, afhængigt af hvad elværktøjet bruges til, mindsker risikoen for personskader.
• Undgå utilsigtet ibrugtagning. Sørg for, at elværktøjet er slukket, før du tilslutter, opsamler eller bærer det hen til strømforsyningen og/eller batteriet. Hvis du holder fingeren på kontakten, mens du bærer elværktøjet eller tilslutter det til strømforsyningen, kan dette forårsage ulykker.
• Fjern indstillingsværktøj eller skruenøgler, inden du tilslutter elværktøjet. Værktøj eller nøgler, som måtte befinde sig i en roterende del af elværktøjet, kan medføre personskader.

• Undgå unormale kropsholdninger. Sørg for at stå sikkert, og hold altid ligevægten. På denne måde kan du bedre kontrollere elværktøjet, hvis der opstår uventede situationer.

• Brug egnet tøj. Brug ikke løstsiddende tøj eller smykker. Hold hår og tøj på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan blive viklet ind i bevægelige dele.

• Hvis der kan monteres støvudsugnings- og opsamlingsudstyr, skal sådant tilsluttes og anvendes korrekt. Brug af støvudsugning kan mindske faren pga. støv.
• Forlad dig ikke på falsk sikkerhed, og overskrid ikke sikkerhedsreglerne for elværktøjer, selvom du evt. føler dig fortrolig med elværktøjet efter længere tids brug. Skødesløse handlinger kan føre til alvorlige personskader på en brøkdel af et sekund.

4. Anvendelse og behandling af elværktøjet

• Undlad at overbelaste elværktøjet. Til arbejdet skal man benytte det hertil beregnede elværktøj. Du arbejder bedre og mere sikkert med det passende elværktøj i det angivne effektområde.
• Brug aldrig et elværktøj med defekt kontakt. Et elværktøj, der ikke kan tændes eller slukkes, er farligt og skal repareres.
• Træk stikket ud af stikkontakten, og/eller fjern et udtageligt batteri, før du foretager justeringer på enheden, skifter værktøjsdele eller lægger elværktøjet fra dig. Denne forholdsregel forhindren utilsigtet start af elværktøjet.
• Opbevar ubenyttet elværktøj utilgængeligt for børn. Lad ikke personer bruge elværktøjet, som ikke er fortrolige med det, eller som ikke har læst denne vejledning. Elværktøjer er farlige i hænderne på uerfarne personer.
• Elværktøjer og indsatsværktøjer skal plejes omhyggeligt. Kontrollér med jævne mellemrum, om bevægelige dele fungerer, som de skal, og at de ikke sidder fast, om dele er brækket eller beskadiget på en sådan måde, at elværktøjets funktion er forringet. Få beskadigede dele repareret eller udskiftet, før elværktøjet tages i brug. Mange ulykker skyldes dårligt vedligeholdt elværktøj.
• Hold skæreværktøj skarpt og rent. Omhyggeligt plejet skæreværktøj med skarpe skærekanter sætter sig mindre hyppigt fast og er lettere at føre.
• Brug elværktøj, tilbehør, indsatsværktøjer osv. i henhold til disse instruktioner. Tag hensyn til arbejdsvilkårene og den aktivitet, der skal udføres. Brug af elværktøj til andre formål end de tilsigtede kan medføre farlige situationer.
• Hold greb og gribeflader tørre, rene og fri for olie og fedt. Glatte greb og gribeflader umuliggør sikker betjening af og kontrol med elværktøjet i uforudsete situationer.

5. Service

- Elværktøjet må kun repareres af uddannet fagpersonale, og der må kun bruges originale reservedele. Dette sikrer, at elværktøjet også fremover er sikkert at benytte.

ADVARSEL

Dette elværktøj fremstiller et elektromagnetisk felt under driften. Dette felt kan under bestemte omstændigheder forringe aktive eller passive medicinske implantater. For at forringe faren for alvorlige kvæstelser eller kvæstelser med døden til følge anbefales det personer med medicinske implantater at gå til læge og kontakte producenten af det medicinske implantat, før elværktøjet betjenes.

5.2 Sikkerhedsforskrifter for dekupørsave

• I en nødsituation skal maskinen slukkes umiddelbart og netstikket trækkes ud.
• Vær hele tiden opmærksom på alle disse forskrifter, før og under arbejdet med saven.
• Brug ikke saven til at save i brændetræ.
• Maskinen er udstyret med en sikkerhedsafbryder, så den ikke genstarter af sig selv efter spændingsfald.
• Ved brug af forlængerledning skal du kontrollere, at ledningens tværsnit er tilstrækkeligt stort i forhold til savens strømforbrug. Mindste tværsnit 1,5 mm ^2 .
• Anvendes kabeltromle, skal ledningen være rullet helt ud.
• Personer, som arbejder med maskinen, må ikke distraheres under arbejdet.
• Savklinger må ikke bremses ned ved at trykke ind på siden af dem, när maskinen slukkes.
• Isæt kun skærpede savklinger uden revner og de- formeringer.
• Savklinger med fejl skal omgående skiftes ud.
• Brug ikke savklinger, som ikke er i overensstemmelse med de mærkedata, som er nævnt i denne betjeningsvejledning.
• Kontroller, at alle anordninger, som dækker savklingen, fungerer fejlfrit.
• Sikkerhedsanordninger på maskinen må ikke afmonteres eller sættes ud af kraft.
• Beskadigede eller fejlbehæftede beskyttelsesanordninger skal omgående erstattes af nye.
• Sav ikke i emner, som er for små til, at de kan holdes sikkert i hånden.
• Belast ikke maskinen så meget, at den står helt stille.
• Pres altid arbejdsemnet fast ind mod arbejdspladen.

• Fjern aldrig løse splinter, spåner eller fastklemte trædele, mens savklingen kører.

• Sluk maskinen, inden forstyrrelser på det blokerede indsatsværktøj afhjælpes. Træk netstikket ud. Fjern blokeringen. Pas på! Fare for personskade pga. savklingen! Brug beskyttelseshandsker! Foretag en testkørsel uden arbejdsemne. Usædvanlig støj eller svingninger må ikke forekomme. I givet fald skal maskinen slukkes og producenten kontaktes.

• Omstillinger samt indstillings-, måle- og rengøringsarbejde skal udføres med motoren slukket. Træk netstikket ud.
• Kontroller, at nøglerne og indstillingsværktøj er fjernet, før værktøjet tændes.
• Sluk motoren, og træk stikket ud af stikkontakten, når du forlader arbejdsstedet.
• Arbejde med el-installation, reparation og vedligeholdelse skal udføres af fagfolk.
• Alle beskyttelses- og sikkerhedsanordninger skal genmonteres omgående efter udført reparation eller vedligeholdelse.
• Producentens anvisninger vedrørende sikkerhed, arbejdsmåde og vedligeholdelse samt målene, som er angivet i de tekniske data, skal overholdes.
• Relevante bestemmelser vedrørende ulykkesforebyggelse og øvrige almindeligt anerkendte sikkerhedstekniske regler skal overholdes.
• Saven er udelukkende beregnet til indendørs installering.
• Arbejdsemner, som er mindre end klingeværnet, kan forårsage kvæstelser af hænder og fingre. Brug egnede hjælpemidler!
• Undgå forkrampede håndstillinger, när du fører arbejdsemnet, og stillinger, hvor hånden vil støde direkte ind i savklingen, hvis arbejdsemnet glider ud af hånden.
• Isæt altid savklingen således, at tænderne peger nedad mod savbordet.
• Indstil altid den rigtige klingespænding, så savklingerne ikke revner.
• Savning i materiale med uregelmæssige skæreprofiler kræver særlig forsigtighed.
• Når arbejdsemnet trækkes tilbage kan tænder sætte sig fast i snitfugen, især hvis fugen blokeres af savspån. I så tilfælde bør saven standses, netstikket trækkes ud, og snitfugen åbnes med en kile, så arbejdsemnet kan trækkes ud.
• Forlad aldrig arbejdsstedet uden først at standse saven. Vent, indtil saven står helt stille.

• Dele må ikke sættes, klæbes eller bygges sammen på arbeidsbordet, mens saven kører.

• Vent med at tænde for saven, til materialerester og værktøj er blevet fjernet fra arbejdsbordet. Lad kun arbejdsemnet og eventuelle hjælpemidler (kiler) være på arbejdsbordet.
  • Brug altid beskyttelsesbriller.

• Hold fingrene i sikker afstand af savklingen.
• Før arbejdsemnet stabilt og sikkert, og hold det hele tiden fast.
• Forlad aldrig arbejdsstedet uden først at standse saven.
• Pas på ikke at miste koncentrationen, efter at du er begyndt at føle dig fortrolig med arbejdet. Et øjebliks uagtsomhed kan føre til svære kvæstelser inden for brøkdele af et sekund.

Opbevar sikkerhedsforskrifterne et sikkert sted.

5.3 Sikkerhedsforskrifter for omgang med batterier

1. Vær altid opmærksom på, at batterierne sættes rigtigt i (+ - og --poler) iht. det, der er angivet på batteriet.
2. Kortslut ikke batterier.
3. Oplad ikke batterier, der ikke er egnet til genopladning.
4. Aflad ikke batteriet for meget!
5. Bland ikke gamle og nye batterier samt batterier af forskellig type eller fra forskellige producenter! Skift alle batterier fra en pool på samme tid.
6. Fjern omgående opbrugte batterier fra apparatet og bortskaf dem korrekt! Bortskaf aldrig batterierne med husholdningsaffaldet. Defekte eller brugte batterier skal genvindes iht. direktivet 2006/66/EF. Indlever batterier og/eller maskinen på genbrugsstationen. Kontakt kommunen for at få nærmere oplysninger om genbrugsstationer og indsamling af genbrug lokalt.
7. Opvarm ikke batterier!
8. Hverken svejs eller lod direkte på batterier!
9. Skil ikke batterier ad!
10. Deformer ikke batterier!
11. Kast ikke batterier i ilden!
12. Opbevar batterier uden for børns rækkevidde.
13. Børn skal være under opsyn, hvis de skifter batterier!

14. Opbevar ikke batterier i nærheden af ild, komfurer eller andre varmekilder. Udsæt ikke batteriet for direkte solstråler og opbevar det ikke i køretøjer, när det er varmt.

15. Opbevar ubrugte batterier i den originale emballage og hold dem væk fra metalgenstande. Bland ikke udpakkede batterier og flyt ikke rundt på dem! Dette kan føre til kortslutning på batteriet og dermed til beskadigelser, forbrændinger eller endda til fare for brand.

16. Tag batterier ud af apparatet, hvis dette ikke bruges i længere tid, medmindre det er til nødstilfælde!
17. Tag ALDRIG fat i batterier, der er løbet ud, uden passende beskyttelse. Kommer den udløbende væske i kontakt med huden, skal dette område af huden straks skylles under rindende vand. Forhindr i hvert fald, at øjne og mund kommer i kontakt med væsken. Gå i dette tilfælde straks til læge.
18. Rengør batterikontakter og modkontakter i apparatet, før batterierne lægges i.

6. Tekniske data

Netspænding 230-240 V\~ / 50 Hz

Strømforbrug 70 W (S1*)	90 W (S2 15min**)
Slagtal 550-1500 min	-1
Slagbevægelse 18 mm
Mål L x B x H	650 x 255 x 340 mm
Bord svingbart 0° til 45° til venstre/højre
Bordstørrelse 254 x 407 mm
Savklingelængde ca. (mellem begge pins)	127 mm
Savarmsprojektion 405 mm
Snithøjde maks. ved 90°	50 mm
Snithøjde maks. ved 45°	20 mm
Beskyttelsesgrad IP20
Udsugningsstuds ø 34,5 mm
Vægt	8,1 kg

Forbehold for tekniske ændringer!

\*Driftsfunktion S1 (kontinuerlig drift)

Maskinen kan køre kontinuerligt med den angivne effekt

\*\*Driftsfunktion S2 (korttidsdrift)

Maskinen må kun køre kortvarigt med den angivne effekt

Støjemissionsværdier

Støj

Støjværdierne er bestemt iht. EN 62841-1:2015.

Brug høreværn.

Støjpåvirkning kan føre til høretab.

Lydtryksniveau L _pA 80,4, dB

Usikkerhed K_pA	3 dB
Lydeffektniveau L_WA	93,4 dB
Usikkerhed K_WA	3 dB

De angivne værdier er rene emissionsværdier og udgør ikke nogen garanti for sikre værdier på arbejdspladsen. Selv om der er en forbindelse mellem emissions- og immissionsniveauer, kan det heraf ikke med sikkerhed afgøres, hvorvidt supplerende sikkerhedsforanstaltninger er nødvendige eller ej. Faktorer, som kan have indflydelse på det aktuelle immissionsniveau på arbejdspladsen, er: Påvirkningens varighed, arbejdsrummets egenskaber, andre støjkilder osv., f.eks. antallet af maskiner og øvrige arbejdsprocesser i nærheden.

Endvidere kan de tilladte værdier på arbejdspladsen variere fra land til land. Ovenstående oplysninger kan dog være en hjælp til brugeren til at kunne foretage et kvalificeret skøn om eksisterende risici.

Begræns støjudviklingen til et minimum!

• Brug kun intakte og ubeskadigede produkter.
• Vedligehold og rengør produktet med jævne mellemrum.
• Tilpas arbejdsmåden efter produktet.
  • Overbelast ikke produktet.
• Lad i givet fald produktet blive underkastet et eftersyn.
• Sluk produktet, när det ikke benyttes.

Egnede savklinger

Alle almindelige savklinger med en mindstelængde på 133 mm kan bruges med og uden stift.

7. Før ibrugtagning

7.1 Udpakning

• Åbn emballagen, og tag forsigtigt maskinen ud.
• Fjern emballagematerialet samt emballage- og transportsikringer (hvis sådanne findes).
• Kontrollér, om leveringsomfanget er fuldstændigt.
• Kontrollér maskinen og tilbehørsdelene for transportskader.

- Opbevar så vidt muligt emballagen frem til udløbet af garantiperioden.

ADVARSEL

Apparatet og emballeringsmaterialet er ikke legetøj! Børn må ikke lege med plastposer, folie og smådele! Fare for slugning og kvælning!

7.2 Generelle forskrifter

• Før maskinen tages i brug, skal alle skærme og sikkerhedsanordninger være monteret korrekt.
• Savklingen skal kunne køre frit.
• Ved forarbejdet træ skal man være opmærksom på fremmedlegemer som f.eks. søm eller skruer mv.
• Sørg for, at savklingen er monteret korrekt, og at bevægelige dele går ubesværet, inden du aktiverer Tænd/Sluk-kontakten.
• Kontrollér, at dataene på typeskiltet stemmer overens med lysnetdataene, før maskinen tilsluttes.
• Tilslut kun maskinen til en korrekt installeret beskyt-telsesleder-stikkontakt, der er sikret med mindst 10 A.

7.3 Montering af dekupørsaven på en arbejdsbænk (fig. 5.1-5.2)

Til montage skal du bruge:

• Sekskantskrue M6 (4x)
• Sekskantmøtrik M6 (4x)
• Underlagsskive ∅ 6,4 mm (8x)
• Boreskabelon (fig. 5.2)

Monteringsmaterialet er ikke indeholdt i leveringsom-fanget.

Længden på de skruer, der skal anvendes, varierer alt efter bordpladens tykkelse.

ADVARSEL

Fare for tilskadekomst! Træk netstikkontakten ud af stikkontakten, inden der foretages monteringsarbejde på dekupørsaven.

1. Monter dekupørsaven på et massivt arbejdsbord af træ. Herved kan kraftig støjudvikling som følge af vibration undgås.
2. Marker borehullerne ud fra målene (fig. 5.2.)
3. Bor 4 huller (diameter 6 mm) i arbejdsbordet.
4. Skru dekupørsaven fast til arbejdsbordet vha. sekskantskruen (E) gennem montagepunkterne (fig. 3, pos. 17) i denne rækkefølge (fig. 5.1):
   D Sekskantmøtrik
   C Underlagsskive
   A Dekupørsav
   C Arbejdsbord

C Underlagsskive

E Sekskantskrue

1. Spænd først sekskantmøtrikken (D) fast.

8. Konstruktion

ADVARSEL

Fare for tilskadekomst! Træk netstikkontakten ud af stikkontakten, inden der foretages monteringsarbejde på dekupørsaven.

8.1 Montering/udskiftning af savklinge (fig. 6-11) ADVARSEL

Undgå personskader som følge af utilsigtet start: Inden savklingen fjernes eller udskiftes, skal man altid trykke på tasten "0" og trække netstikket ud af stikkontakten.

8.1.1 Fjernelse/indsættelse af bordindlæg (fig. 6-11)

1. Løsn stjernegrebsskruen (3).
2. Stil savklingeværnet (5) helt op.
3. Tag fat under savbordet (6), og pres bordindlægget (24) opad.
4. Nu kan bordindlægget (24) fjernes.
   Ved indsættelsen af bordindlægget (24) skal man være opmærksom på saverillens position. Bordindlægget (24) skal indsættes som vist i fig. 8. Ellers kan maskinen blive beskadiget ved geringssnit.

8.1.2 Afmontering af savklingen med stifter (fig. 8-11, 16, 18-20)

1. Fjern bordindlægget (24) opad, og tag så savklingen (20) ud. (se 8.1.1)
2. Løsn først spændingen ved at skrue spændeskruen (10) imod urets retning. (fig. 16)
3. Hold savklingen fast, og pres udliggeren (11) en smule nedad (se fig. 9).
4. Træk savklingen ud af den øverste og nederste savklingeholder (25/28).

8.1.3 Montering af savklingen med stifter (fig. 8-11, 16; 18-20)

Tænderne på savklingen skal altid pege nedad.

1. Før en ende af savklingen (20) gennem åbningen i bordet. Før savklingens (20) stifter ind i de pågældende udsparinger i den øverste og nederste savklingeholder (25/28).
2. Anbring først savklingen (20) i den nederste savklingeholder (28).

3. Tryk udliggeren (11) en smule ned (se fig. 9). Indsæt savklingen (20) i den øverste savklingeholder (25).

4. Kontrollér savklingestifternes position i savklingeholderne (25/28).

5. Spænd savklingen (20) fast med spændeskruen (10) ved at skrue denne i urets retning. Kontrollér savklingens spænding (20). (fig. 16)
6. Sæt bordindlægget (24) ind igen. (se 8.1.1)

8.1.4 Afmontering af savklingen uden stifter (fig. 1, 9, 10, 18, 19, 20)

1. Man udtager savklingen ved at tage bordindlægget (24) opad og ud (se 8.1.1)
2. Løsn først spændingen ved at skrue spændeskruen (10) imod urets retning. (fig. 16)
3. Tryk udliggeren (11) en smule nedad. (fig. 9)
4. Fjern savklingen ved at trække den frem og ud af holderne og gennem åbningen i bordet.
5. Fjern savklingen fra værktøjsholderen.

8.1.5 Indsættelse af savklingen uden stifter (option) (fig. 1, 3, 16, 18, 19, 20)

Tænderne på savklingen skal altid pege nedad.

1. Brug monteringsfladen (26) til savklinger uden stifter. (fig. 3)
2. Anbring værktøjsholderen (27) i den hertil indrettede monteringsflade (26) i bordet (6). (se fig. 18).
3. Skub savklingen ind i åbningen i værktøjsholderen (27), og spænd de to unbrakoskruer (fig. 18) fast. Sørg for, at savklingen fastklemmes centreret.
4. Før savklingen med monteret værktøjsholder gen- nem åbningen i bordet.
5. Tryk savens udligger (11) lidt ned (fig. 20, F), og fastgør den anden ende af værktøjsholderen i den øverste holder.
6. Spænd savklingen (20) fast med spændeskruen (10) ved at skrue denne i urets retning. (fig. 16)
7. Sæt bordindlægget (24) ind igen. (se 8.1.1)

8.2 Kontrol af savklingens spænding ADVARSEL

Kontrollér klingespændingen med jævne mellemrum og efter indsættelse af en savklinge.

Efter monteringen af savklingen skal man spænde den ved at skrue spændeskruen (10) i urets retning.

Hvis klingespændingen er for slap eller for stram, gør man følgende:

- Skru spændeskruen (10) i urets retning for at øge spændingen og imod urets retning for at reducere spændingen. (fig. 16)

Når savklingen har den rigtige spænding, skal den afgive en lys tone, når den "går i hak", ligesom en streng.

8.3 Montering/udskiftning af slibebånd

8.3.1 Udtagning af slibebånd (fig. 23-25)

1. Man udtager slibebåndet ved at tage bordindlægget (24) opad og ud.
2. Løsn først spændingen ved at skrue spændeskruen (10) imod urets retning. (fig. 16)
3. Tryk udliggeren (11) en smule nedad. (fig. 9)
4. Fjern slibebåndet ved at trække det frem og ud af holderne og gennem åbningen i bordet.
5. Fjernelse af slibebåndet (d) fra værktøjsholderen (27)

8.3.2 Indsætning af slibebåndet i holderne (fig. 23-25)

Slibebåndet skal vende ind mod brugeren (fig. 23-25)

1. Brug monteringsfladen (26) til slibebånd.
2. Anbring værktøjsholderen (27) i de hertil indrette- de udsparinger i bordet (6).
3. Skub slibebåndet ind i åbningen i værktøjsholderen (27), og spænd de to stjerneskruer (27.3) fast. Sørg for, at slibebåndet fastklemmes centreret (se fig. 23/24).
4. Før slibebåndet med monteret værktøjsholder gennem åbningen i bordet.
5. Tryk savens udligger (11) lidt ned (fig. 20, F), og fastgør den anden ende af værktøjsholderen i den øverste holder.
6. Spænd slibebåndet (d) fast med spændeskruen (10) ved at skrue denne i urets retning. (fig. 16)
7. Sæt bordindlægget (24) ind igen. (se 8.1.1)

8.4 Montering af værktøjsholderen (fig. 23)

1. Skru unbrakoskruen (27.4) ind i den hertil indrettede boring i værktøjsholderen (27.1)
2. Gentag processen på den modsatte side.
3. Anbring overdelen af værktøjsholderen (27.2) på underdelen af værktøjsholderen (27.1).
4. Skru de to dele sammen med de medfølgende skruer (27.3).

8.5 Finindstilling af vinkelskalaen (fig. 12) PAS PÅ

Kontroller indstillingen på vinkelskalaen, før du går i gang med at arbejde med produktet.

1. Brug en 90°-vinkel (29) til at indstille savbordet (medfølger ikke). Læg denne på savbordet og på savklingen (fig. 12).

2. Løsn stjernegrebsskruen (13). Juster savbordet (6), indtil vinklen mellem savklingen (20) og savbordet (6) er 90°.

3. Spænd stjernegrebsskruen (13) fast igen.

4. Løsn skruen (30), og drej viseren (31) til 0°-mærket.
5. Udfør et prøvesnit. Kontrollér vinklen på emnet med en vinkelmåler (indgår ikke i leveringsomfanget). Juster viseren (31) om nødvendigt.

8.6 Montering af savklingeværn (fig. 6)

1. Monter savklingeværnet (5) på holderen (4). Stik skruen (46) ind gennem boringen i holderen (4), og spænd den fast med en stjerneskruetrækker og en skruenøgle (indgår ikke i leveringsomfanget).

8.7 Indstilling af nedholderen (fig. 7)

BEMÆRK: Nedholderen (22) skal altid være tilpasset i forhold til emnehøjden. Emnet må da ikke klemmes, men skal kunne bevæge sig frit. Nedholderen (22) fungerer som sikring for, at emnet ikke kan blive revet opad og dermed ødelægge savklingen (20).

1. Man indstiller nedholderen (22) ved at løsne stjernegrebsskruen (3).
2. Indstil nedholderen (22) i forhold til emnehøjden.
3. Spænd stjernegrebsskruen (3) fast igen.

8.8 Montering af udblæsningsanordning (fig. 8)

1. Kontrollér, at savklingeværnet (5) er klappet op.
2. Sæt udblæsningsslangen (1) på tilslutningspunkterne (2) og (35), som vist i Fig. 8.

8.9 Indsætning af batterier i arbejdslampen (fig. 17)

1. Fjern afdækningen fra batterirummet ved at løsne den og klappe den op og væk.
2. Indsæt de medfølgende batterier (8). Pas på: Sørg for, at polerne vender rigtigt!
3. Monter batterirummets afdækning i omvendt rækkefølge.

8.10 Spånudsugning (fig. 13)

PAS PÅ: Produktet må kun benyttes med egnet udsugningsanlæg. Undlad at bruge husholdningsstøvsuger. Tilslut et egnet spånudsugningsanlæg (indgår ikke i leveringsomfanget) til udsugningstilslutningen (14).

PAS PÅ: Kontrollér og rengør udsugningskanalerne med jævne mellemrum.

9. Betjening

⚠️ Pas på!

Sørg for, at produktet er monteret fuldstændigt, før det tages i brug!

9.1 Generelle forskrifter

• Saven saver ikke træ af sig selv. Brugeren skal selv føre træet ind i savklingen.
• Tænderne saver kun i træet under den nedadgående bevægelse.
• Træet skal føres langsomt ind i savklingen, da tænderne på savklingen er meget små.
• Alle personer skal igennem en vis indlæringstid, inden de kan begynde at arbejde med saven. I denne indlæringstid vil man højst sandsynligt opleve, at klinger brækker over.
• Især ved savning af tykkere træstykker skal man passe på, at savklingen ikke bøjes eller vrides om.
• En forsigtig arbejdsmåde vil forlænge savklingens levetid.

9.2 Slagtalsregulator (fig. 2)

Med slagtalsregulatoren (16) kan man indstille slag- tallet efter materialets beskaffenhed. Skal der saves i blødt materiale, anbefaler vi høje slagtal; lave slagtal til hårdt materiale.

Drejes slagtalsregulatoren (16) til højre, øges slagtallet. Drejes slagtalsregulatoren til venstre, reduceres slagtallet.

9.3 Udførelse af indvendigt snit

Med denne dekupørsav kan man udføre indvendige snit i emner uden at beskadige emnets yderside eller omkreds.

1. Fjern savklingen (20), som beskrevet under 8.1.
2. Udbor et hul i emnet.
3. Læg emnet med boringen oven på åbningen i bordindlægget (24) på savbordet (6).
4. Monter savklingen (20) (som beskrevet i pkt. 8.1) gennem boringen i emnet, og indstil klingespændingen.
5. Fjern savklingen (20) fra klingeholderen, när du har udfört det indvendige snit (som beskrevet under 8.1).
6. Fjern emnet fra bordet.

9.4 Udførelse af geringssnit (fig. 14) ADVARSEL

Vær særlig forsigtig ved udførelse af vinkelsnit. Sav-bordets hældning øger risikoen for, at materiale rutsjer ned. Fare for personskade.

1. Før der udføres geringssnit, skal man tilpasse afstanden mellem det på nedholderen (22) montere-de savklingeværn (5) og arbejdsbordet.
2. Drej bordet ved at løsne stjernegrebsskrue (13), og kip savbordet (6) op i den ønskede position.
3. Spænd stjernegrebsskruen (13) fast.

9.5 Arbejde med slibebånd

Med denne dekupørsav kan der udføres slibearbejde på emnets inder- og yderside.

9.5.1 Slibearbejde på inder- og ydersiden (fig. 23-25)

1. Monter slibebåndet, som beskrevet i 8.3.
2. Til udførelse af slibearbejde skal afstanden mellem nedholderen (22) og arbejdsbordet (6) tilpasses tilsvarende.
3. Før emnet forsigtigt ind mod slibebåndet (d) med et jævnt tryk.
4. Fjern slibebåndet, når du er færdig med slibearbejdet (som beskrevet i 8.3).

Pas på: Hvis slibebändet udsættes for et for hårdt tryk, kan det knække.

9.6 Drift af arbejdslampe (fig. 4)

- Aktiver Tænd/Sluk-kontakten (19) for at tænde eller slukke arbejdslampen (18).

9.7 Tænd/Sluk-kontakt (15) (fig. 2)

• Tænding: Tryk på den grønne knap "I".
- Slukning: Tryk på den røde knap "0".

Maskinen har en kontrollampe (39), der angiver drift- stilstanden.

Driftstilstand "TIL": Kontrollampe (39) lyser

Driftstilstand "FRA": Kontrollampe (39) lyser ikke.

PAS PÅ

Maskinen er udstyret med en sikkerhedsafbryder, så den ikke genstarter af sig selv efter spændingsfald.

9.8 Arbejdsmodi (fig. 1, 2)

Dekupørsaven kan betjenes manuelt eller via pedalen (38). Man vælger mellem de forskellige arbejdsmodi via vælgerkontakten (37). Pas på! Der skal altid skiftes arbejdsmodi, mens maskinen er slukket.

• Vælgerkontakt stilling "-": Stop-stilling
- Vælgerkontakt stilling "I": Manuel styring via omdrejningstal-regulator (16).
• Vælgerkontakt stilling "II": Pedal-styring.

9.8.1 Manuel styring

1. Kontrollér, at maskinen er tændt.
2. Stil vælgerkontakten Arbejdsmodus (37) i stilling "I" for at betjene saven manuelt.
3. Indstil det slagtal, der passer til materialet, ved hjælp af slagtalsregulatoren (16) (se 9.2).

9.8.2 Pedal-styring

1. Kontrollér, at maskinen er tændt.
2. Stil vælgerkontakten Arbejdsmodus (37) i stilling "II" for at betjene saven med pedalen (38).

FORSIGTIG

I arbejdsmodus II "Pedal-styring" kan maskinen gå i gang automatisk, hvis man uforsætligt aktiverer pedalen (38).

FORSIGTIG

Ved omstilling fra arbejdsmodus II "Pedal-styring" til arbejdsmodus I "Manuel styring" starter maskinen automatisk. Slagtallet svarer til det slagtal, der er indstillet på slagtalsregulatoren (16).

9.8.3 Stop-stilling

Hvis vælgerkontakten Arbejdsmodus (37) sættes i pos.

Maskinen er ikke slukket i denne tilstand.

10. El-tilslutning

Den installerede elmotor er tilsluttet, så den er driftsklar. Tilslutningen opfylder de relevante VDE- og DIN-bestemmelser.

Nettilslutningen hos kunden samt den anvendte forlængerledning skal opfylde disse forskrifter.

Årsagerne hertil kan være:

• Tryksteder, när tilslutningsledninger trækkes gen- nem vinduer eller døråbninger
• Knæksteder, när tilslutningsledning fastgøres eller trækkes forkert
• Skæresteder, når tilslutningsledningen køres over
• Isolationsskader, når stikket trækkes ud af stikkontakten på væggen.
• Revner pga. ældning af isoleringen.

Sådanne defekte elektriske tilslutningsledninger må ikke anvendes og er livsfarlige pga. isoleringsskaderne. Elektriske tilslutningsledninger skal kontrolleres for skader med jævne mellemrum. Sørg for, at tilslutningsledningen ikke hænger i lysnettet, når den kontrolleres.

Elektriske tilslutningsledninger skal opfylde de relevante VDE- og DIN-bestemmelser.

Brug kun tilslutningsledninger med mærkningen H 05 VV-F.

Påtryk af typebetegnelsen på tilslutningskablet er et krav.

Vekselstrømsmotor

• Netspændingen skal være 220-240 V\~.
• Forlængerledninger op til en længde på 25 m skal have et tværsnit på 1,5 kvadratmillimeter.

Tilslutning og reparation af elektrisk udstyr må kun forestås af autoriserede elektrikere.

Ved forespørgsler bedes følgende data opgives:

Hvis nettislutningsledningen bliver beskadiget, skal den udskiftes af producenten eller af en autoriseret elektriker for at undgå risici.

11. Transport

• Elværktøjet skal transporteres ved at løfte det i ma- skinhuset (36). (fig. 26)
• Brug aldrig beskyttelsesskærmene til at håndtere eller transportere med.
• Sørg for, at den blottede del af savklingen er tildækket under transporten f.eks. med en beskyttelsesanordning.

Sluk altid for saven, og træk netstikket ud, inden påbegyndelse af vedligeholdelses- og rengøringsarbejde.

12.1 Rengøring

Hold beskyttelsesskærme, luftslidser og motorhus fri for støv og snavs. Det anbefales, at apparatet altid rengøres umiddelbart efter brug.

12.1.1 Rengøring udvendigt

• Rengør maskinen med en fugtig klud og en smule brun sæbe med jævne mellemrum.
• Undlad brug af rengørings- eller opløsningsmidler. Sådanne kan angribe apparatets plastdele.
• Sørg for, at vand ikke kan trænge ind i maskinen.

12.1.2 Rengøring indvendigt (fig. 15)

1. Fjern skruen (33).
2. Løsn skruen (32).
3. Tag afdækningen (7) af.
4. Udblæs apparatets indre ved hjælp af trykluft med lavt tryk.
5. Anbring afdækningen (7) igen.
6. Fastlås skruen (32).
7. Sæt skruen (33) på igen, og spænd den fast.

• Smør lejestederne (9) på venderullerne med maskinfedt af god kvalitet, senest efter ca. 50 driftstimer.
  I produktets indre findes der ingen yderligere dele, der skal vedligeholdes.

12.2.2 Kulbørster

Ved megen gnistdannelse skal man få kontaktkullene kontrolleret af en elektriker.

PAS PÅ

Kontaktkullene må kun udskiftes af en elektriker.

12.2.3 Netledning

Hvis lysnetkablet bliver revnet, skåret eller beskadiget på anden måde, skal den udskiftes øjeblikkeligt. Motorens lejer og interne dele må ikke smøres!

12.3 Serviceinformation

Vær opmærksom på, at følgende dele på dette produkt slides som følge af brug eller naturligt slid, og at der er brug for følgende dele som forbrugsmaterialer.

Sliddele*: Kulbørster, savklinge, bordindlæg

* Indgår ikke nødvendigvis i leveringsomfanget!

Reservedele og tilbehør fås hos vores service-center. Dette gøres ved at scanne QR-koden på forsiden.

12.4 Bestilling af reservedele

Husk at angive følgende oplysninger, når der bestilles reservedele (via service-hotline):

• Apparattype
• Apparatets artikelnummer (fremgår af emballagen eller brugsanvisningen)

13. Opbevaring

Apparatet og dets tilbehør skal opbevares mørkt, tørt og frostsikkert og utilgængeligt for børn. Den optimale opbevaringstemperatur er mellem 5 og 30°C. Opbevar elværktøjet i den originale emballage.

14. Bortskaffelse og genbrug

Oplysninger om emballage

Emballagematerialerne er genan- vendelige. Emballage skal altid bortskaffes jf. gældende miljøregler.

Oplysninger om loven om brugt elektrisk og elektronisk udstyr (elskrot)

Brugt elektrisk og elektronisk udstyr (elskrot) hører ikke til husholdningsaffaldet, men skal indsamles og/eller bortskaffes separat!

• Brugte (genopladelige) batterier, der ikke er permanent installeret i et brugt apparat, skal udtages i intakt tilstand inden aflevering! Sådanne batterier skal bortskaffes i henhold til batteriloven.
• Ejere og/eller brugere af elektriske og elektroniske apparater er juridisk forpligtet til at returnere sådanne efter brug.
• Slutbrugeren er eneansvarlig for at slette sine personlige oplysninger på det brugte apparat, der skal bortskaffes!
• Symbolet med den overstregede skraldespand betyder, at brugte elektriske og elektroniske apparater (elskrot) ikke må bortskaffes sammen med husholdningsaffald.

• Brugte elektriske og elektroniske apparater (elskrot) kan afleveres gratis på følgende steder:

• Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer)

• Salgssteder for elektroniske apparater (fysiske butikker og online), forudsat at forhandleren er forpligtet til at tage sådanne apparater retur - eller tilbyder dette frivilligt.

- Du kan gratis aflevere op til tre brugte elektriske apparater pr. apparattype, med en maksimal kantlængde på 25 centimeter, hos producenten uden først at skulle købe et nyt apparat hos samme, eller du kan aflevere sådanne apparater på et andet autoriseret indsamlingssted i dit nærområde.

- Hvis et nyt elektrisk apparat leveres af producenten til en privat husstand, kan producenten foranledige, at det gamle elektriske apparat afhentes gratis efter anmodning fra slutbrugeren. For at gøre dette skal du kontakte producentens kundeservice.

- Disse erklæringer gælder kun for apparater, der installeres og sælges i landene i EU, og som er underlagt det europæiske direktiv 2012/19/EU. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af brugte elektriske og elektroniske apparater (elskrot).

Oplysninger om batteriloven

Brugte (genopladelige) batterier hører ikke til husholdningsaffaldet, men skal indsam-les og/eller bortskaffes separat!

• For sikker udtagning af (genopladelige) batterier fra det elektriske apparat og for information om dets type og/eller kemiske system skal du være opmærksom på de yderligere oplysninger i betjenings- eller monteringsvejledningen.
• Ejere og/eller brugere af (genopladelige) batterier er juridisk forpligtet til at returnere sådanne efter brug. Returneringen er begrænset til levering af normale husholdningsmængder.
• Brugte batterier kan indeholde forurenende stoffer eller tungmetaller, der kan skade miljøet og menneskers sundhed. Genanvendelse af brugte batterier og udnyttelse af de ressourcer, de måtte indeholde, bidrager til at beskytte disse to vigtige goder.
• Symbolet med den overstregede skraldespand betyder, at (genopladelige) batterier ikke må bortskaffes sammen med husholdningsaffald.
• Hvis også forkortelserne Hg, Cd eller Pb er vist under skraldespandssymbolet, betyder dette følgende:

- Hg: Batteri indeholder mere end 0,0005 % kviksølv

- Cd: Batteri indeholder mere end 0,002 % cadmium

- Pb: Batteri indeholder mere end 0,004 % bly

- (Genopladelige) batterier kan afleveres gratis på følgende steder:

• Offentlige bortskaffelses- og/eller indsamlingssteder (f.eks. kommunale genbrugsstationer)
• Salgssteder for (genopladelige) batterier
• Tilbagetagningssteder for det fælles tilbagetagningssystem for brugte apparat-batterier
• Producentens tilbagetagningssted (hvis producenten ikke er medlem af det fælles tilbagetagningssystem)

- Disse erklæringer gælder kun for (genopladelige) batterier, der sælges i landene i EU, og som er underlagt det europæiske direktiv 2006/66/EF. I lande uden for EU kan der gælde forskellige regler for bortskaffelse af (genopladelige) batterier.

15. Afhjælpning af fejl

ADVARSEL

Sluk altid for saven, og træk netstikket ud, inden påbegyndelse af vedligeholdelses- og rengøringsarbejde.

Fejl Mulig årsag Afhjælpning
Savklinge uden stifter løsner sig efter slukning af motoren	Savklingeklemmeskruen (27) i værktøjsholderen er spændt for løst	Spænd savklingeklemmeskruen (27) i værktøjsholderen fast
Motoren starter ikke	Forlængerledning defekt Udskift forlængerledning
	Tilslutninger på motor eller kontakter er ikke i orden	Få dem kontrolleret af en elektriker
	Motor eller kontakt defekt Få dem kontrolleret af en elektriker
Savklinge knækket	Spænding indstillet forkert Indstil korrekt spænding
	Belastning for stærk Tilfør emne i langsommere tempo
	Forkert savklingetype Anvend korrekte savklinger
	Emne fremføres ikke lige Undgå sidetryk
Savklinge svinger ud, ikke indjusteret lige.	Holdere ikke indjusteret Løsn de skruer, som holder holderne fast. Bring holderne i lodret position, og spænd skruerne til igen.

Åbenlyse fejl og mangler skal anmeldes senest 8 dage efter modtagelsen afvaren; ellers mister køberen alle garantikrav i forbindelse med sådanne fejl og mangler. Vi yder garanti på vores maskiner, hvis disse håndteres korrekt, i hele den lovpligtige garantiperiode fra leveringsdatoen at regne i det omfang, at vi gratis udskifter enhver maskindel, der beviseligt er ubrugelig som følge af materiale- eller produktionsfejl. For dele, som vi ikke selv fremstiller, yder vi kun garanti i det omfang, at vi kan rejse garantikrav over for underleverandørerne. Køberen oppebærer omkostningerne i forbindelse med montering af nye dele. Omstillings- og reduktionskrav samt andre erstatningskrav er udelukket.
