Deco Switch - Zāģis SCHEPPACH - Bezmaksas lietošanas instrukcija

Zīmols	Scheppach
Modelis	Deco Switch
Produkta veids	Griešanas zāģis (galda finierzāģis)
Izmēri (G x P x A)	650 x 255 x 340 mm
Svars	8,1 kg
Barošanas spriegums	230-240 V~ / 50 Hz
Patērētā jauda	70 W (S1), 90 W (S2 15 min)
Gājienu skaits	550 līdz 1500 min⁻¹
Gājiens	1,8 mm
Slīpējams galds	No 0° līdz 45° pa kreisi/labi
Galda izmērs	254 x 407 mm
Maks. griešanas augstums 90° leņķī	50 mm
Maks. griešanas augstums 45° leņķī	20 mm
Aizsardzības klase	IP20
Sūkšanas savienojuma diametrs	34,5 mm
Skaņas spiediena līmenis (LpA)	80,4 dB (K=3 dB)
Skaņas jaudas līmenis (LwA)	93,4 dB (K=3 dB)
Darbības režīmi	Manuāli (regulators) vai ar pedāli
Iebūvēts apgaismojums	Darba lampa ar slēdzi (baterijas 2x AAA komplektā)
Papildu iespējas	Var izmantot slīpēšanas lenti slīpēšanai
Nolietojamās daļas	Zāģa asmeņi, oglekļa birstes, galda plāksne

Bieži uzdotie jautājumi - Deco Switch SCHEPPACH

Kā nomainīt zāģa asmeni?

Lai nomainītu asmeni, vispirms atvienojiet iekārtu. Noņemiet galda plāksni, atskrūvējiet spriegojuma skrūvi (10), griežot pretēji pulksteņrādītāja virzienam, nedaudz nospiediet roku (11) uz leju, pēc tam izņemiet asmeni no turētājiem. Lai uzstādītu jaunu asmeni, ievietojiet stieņus turētājos, nospiežot roku, pēc tam pievelciet spriegojuma skrūvi. Pārliecinieties, ka zobi ir vērsti uz leju.

Kā noregulēt asmens spriegojumu?

Spriegojums tiek regulēts ar spriegojuma skrūvi (10). Grieziet to pulksteņrādītāja virzienā, lai palielinātu spriegojumu, pretējā virzienā, lai samazinātu. Pareizs spriegojums liek asmenim radīt skaidru skaņu, kā ģitāras stīgai.

Kā izmantot vadības pedāli?

Novietojiet darbības režīma selektoru (37) pozīcijā 'II' (vadība ar pedāli). Iekārtai ieslēgtai, nospiediet pedāli (38), lai tā darbotos. Uzmanību: nejaušs nospiediens var iedarbināt iekārtu.

Kādus materiālus var griezt?

Griešanas zāģis ir paredzēts kokam, pleksiglasam, GFK, putām, gumijai, ādai un korķim. Neizmantojiet apaļiem materiāliem (apgāšanās risks).

Kā veikt iekšēju griezumu?

Izurbiet caurumu apstrādājamā detaļā, izņemiet zāģa asmeni, novietojiet detaļu uz galda, pēc tam atkārtoti uzstādiet asmeni caur caurumu. Pēc griezuma noņemiet asmeni, lai izņemtu detaļu.

Kā tīrīt iekārtu?

Pirms tīrīšanas vienmēr atvienojiet tīkla spraudni. Ārpusei izmantojiet mitru drānu ar nedaudz melnām ziepēm. Iekšpusei pēc skrūvju atskrūvēšanas noņemiet kreiso vāku (7), pēc tam izpūtiet ar zema spiediena saspiestu gaisu.

Ko darīt, ja asmens bieži lūzt?

Pārbaudiet asmens spriegojumu (pārāk zems vai pārāk augsts), samaziniet slodzi, vadot detaļu lēnāk, izmantojiet atbilstošu asmens tipu un izvairieties no sānu spiediena griešanas laikā.

Kā izmantot slīpēšanas funkciju?

Ievietojiet slīpēšanas lenti (d) instrumenta turētājā (27), kā aprakstīts 8.3. nodaļā. Noregulējiet atbalsta kāju atbilstoši detaļas augstumam. Vadiet detaļu ar vienmērīgu spiedienu pret slīpēšanas lenti. Uzmanību: pārāk liels spiediens var saplēst lenti.

Kā noliekt galdu slīpajam griezumam?

Atskrūvējiet zvaigznes roktura skrūvi (13) zem galda, nolieciet zāģēšanas galdu (6) vēlamajā leņķī (0° līdz 45°), pēc tam pievelciet skrūvi. Esiet piesardzīgs, jo slīpums veicina slīdēšanu.

Kur atrast rezerves daļas?

Rezerves daļas (asmeņi, oglekļa birstes, galda plāksne) ir pieejamas Scheppach pēcpārdošanas servisā. Noskenējiet QR kodu mājaslapā vai sazinieties ar atbalsta dienestu, norādot ierīces tipu un atsauces numuru.

LIETOŠANAS INSTRUKCIJA Deco Switch SCHEPPACH

Simbolu, kas atrodas uz ierīces, skaidrojums

Simbolu izmantošanai šajā rokasgrāmatā jāvērš jūsu uzmanība uz iespējamiem riskiem. Ir precīzi jāizprot drošības simboli un skaidrojumi, uz kuriem tie attiecas. Brīdinājumi paši par sevi nenovērš riskus un nevar aizvietot pareizos pasākumus, lai novērstu negadījumus.

	Brīdinājums! Lai mazinātu savainošanās risku, izlasiet lietošanas instrukciju!
	Lietojiet aizsargbrilles. Darba laikā radušās dzirksteles vai no ierīces krītošas škēpeles, skaidas un putekļi var izraisīt redzes zudumu.
	Valkājiet ausu aizsargus. Trokšņu iedarbība var izraisīt dzirdes zudumu.
	Lietojiet putekļu aizsargmasku. Apstrādājot kokmateriālu un citus materiālus, var rasties veselībai kaitīgi putekļi. Nedrīkst apstrādāt azbestu saturošu materiālu!
	levērībai! Savainošanās risks! Neaiztieciet strādājošu zāgripu!
	Ražojums atbilst spēkā esošajām Eiropas Direktīvām.
△ levērībai!	Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu drošību, mēs esam apgādājuši ar šādu zīmi.

Satura rādītājs: Lappuse:

1. levads....247
2. lerīces apraksts (1.-29. att.) 247
3. Piegādes komplekts 247
4. Noteikumiem atbilstoša lietošana....248
5. Drošības norādījumi 248
6. Tehniskie raksturlielumi 251
7. Pirms lietošanas sākšanas....252
8. Uzbūve 253
9. Apkalpošana 255
10. Pieslēgšana elektrotīklam 256
11. Transportēšana....257
12. Tīrīšana, apkope un rezerves dalu pasūtīšana.... 257
13. Glabāšana 258
14. Utilizešana un atkārtota izmantošana 258
15. Traucējumu novēršana 259
16. Atbilstības deklarācija....308

1. levads

Ražotājs:

Scheppach GmbH

Vēlam prieku un izdošanos, strādājot ar šo jauno ierīci.

Norāde!

Šīs ierīces ražotājs saskaṇā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēļ saistībā ar:

• nepareizu lietošanu,
• lietošanas instrukcijas neievērošanu,
• trešo personu, nepilnvarotu speciālistu veiktu remontu,
• neoriginālo rezerves daļu montāžu un nomaiņu,
  • noteikumiem neatbilstošu lietošanu,
• elektroiekārtas atteici, neievērojot elektrības noteikumus un VDE noteikumus 0100, DIN 57113/VDE0113.

levērojiet!

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai ir jäpalīdz jums iepazīt ieri- ci un lietot tās noteikumiem atbilstošās izmantošanas iespējas.

Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar ierīci, lai izvai-rītos no riskiem, ietaupītu remonta izdevumus, samazi-nātu dīkstāves laikus un palielinātu ierīces uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jäievēro attiecīgajā valstī spēkā esošie noteikumi par ierīces lietošanu.

Glabājiet lietošanas instrukciju pie ierīces plastikāta maisinā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram.

Ar ierīci drīkst strādāt tikai tās personas, kas pārzina ierīces lietošanu un ir instruētas par riskiem, kas ir saistīti ar ierīces lietošanu. Jāievēro noteiktais minimā-lais vecums.

Papildus šajā lietošanas instrukcijā sniegtajiem drošī-bas norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehniskie noteikumi par konstruktīvi identisku ierīču lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadīju-miem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. lerīces apraksts (1.-29. att.)

1. Notecināšanas šlūtene
2. Savienojuma punkts (nopūšanas ierīce)
3. Zvaigžnveida roktura skrūve
4. Turētājs (zāga plātnes aizsargs)
5. Zāga plātnes aizsargs
6. Zāggalds
7. Pärsegs kreisajā pusē
8. Baterijas,
9. Gultnu ligzdas
10. Savilcējskrūve (zāga plātnes spriegojums)
11. Izlice
12. Skala
13. Zvaigžnveida roktura skrūve
14. Nosūkšanas pieslēgums
15. leslēgšanas / izslēgšanas slēdzis
16. Gājienu skaita regulators
17. Montāžas punkti
18. Darba lampa
19. Darba lampas ieslēgšanas / izslēgšanas slēdzis
20. Zāga plātne
21. lekšējā sešstūra atslēga 2,5 mm
22. Piespiedējs
23. Skrūve (piespiedējs)
24. Galda ieliktnis
25. Augšējais zāga plātnes turētājs
26. Montāžas virsma
27. Instrumenta stiprinājums
28. Apakšējais zāga plātnes turētājs
29. Stūrenis (nav iekļauts piegādes komplektā)
30. Skrūve (graduēta skala)
31. Rādītājs
32. Skrūve (pārsegs kreisajā pusē priekšā)
33. Skrūve (pārsegs kreisajā pusē aizmugurē)
34. lekšējā seštūra atslēga 3 mm
35. Savienojuma punkts (nopūšanas ierīce)
36. lerīces korpuss
37. Darba režima izvēles slēdzis
38. Pedālis
39. Kontrollampiņa

3. Piegādes komplekts

- Finierzāgītis

• Zāga plātnes aizsargs (5)

• Zāga plātne (20)

• lekšējā seštūra atslēga 2,5 mm (21)
• lekšējā sešstūra atslēga 3 mm (34)
  • Baterijas (2x AAA) (8)
  • Instrumenta stiprinājums (27)
• Instrumenta stiprinājuma apakšdaļa (2x) (27.1)
• Instrumenta stiprinājuma augšdaļa (2x) (27.2)
• Instrumenta stiprinājuma skrūves (4x) (27.3)
• Instrumenta stiprinājuma iekšējā sešstūra skrūves (4x) (27.4)
  • Paliekamais gredzens (2x) (a)
  • Sprostuzgrieznis (b)
• Skrūve (c)
• Slíplente (d)
• Originālā lietošanas instrukcija

4. Noteikumiem atbilstoša lietošana

Finierzāgītis ir paredzēts škautnainu kokmateriālu vai citu materiālu, piem., organiskā stikla, GFK, putuplas-ta, gumijas, ādas un korka zāgēšanai. Neizmantojiet zāgi apaļa materiāla zāgēšanai. Apaļais materiāls var viegli saškiebties.

Savainošanās risks! Dalas var tikt izsviestas!

lerīci drīkst izmantot tikai tai paredzētajiem mērķiem. lerīces lietošana citiem mērķiem ir uzskatāma par noteikumiem neatbilstošu. Par jebkāda veida bojājumiem vai savainojumiem, kas izriet no šādas lietošanas, ir atbildīgs lietotājs/operators un nevis ražotājs.

Nemiet vērā, ka mūsu ierīces noteikumiem atbilstošā veidā nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies garantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

• Drīkst izmantot tikai ierīcei piemērotas zāga plātnes.
• Paredzētajam mērķim atbilstoša lietošana ietver arī lietošanas instrukcijā minēto drošības noteikumu, kā arī montāžas instrukcijas un lietošanas norādījumu ievērošanu.
• Personām, kas lieto ierīci un veic tās apkopi, ierīce jāpārzina, un tām jābūt informētām par iespējamiem riskiem.
• Turklāt precīzi jāievēro spēkā esošie nelaimes gadī-jumu novēršanas noteikumi.
• Jäievēro arī vispārīgie noteikumi arodmedicīnas un drošības tehnikas jomā.
• Patvalīga izmaiņu veikšana ierīcē pilnībā atbrīvo ražotāju no atbildības par izmaiņu dēļ radušos kai-tējumu.

Atlikušie riski

Arī tad, ja jūs lietojat šo elektroinstrumentu atbilstoši noteikumiem, vienmēr saglabājas atlikušie riski. Saistībā ar šī elektroinstrumenta konstrukciju un komplektāciju var rasties šādi riski:

• Plaušu bojājumi, ja nelieto piemērotu putekļu aiz-sargmasku.
• dzirdes bojājumi, ja nelieto piemērotus ausu aizsargus;
• Negadījuma risks, ko rada kontakts ar roku neno-segtajā instrumenta zāgēšanas zonā.
• Savainošanās risks instrumenta maiņas laikā (sagriešanās risks).
• Pirkstu saspiešana.
  • Bīstamība, ko rada atsitiens.
• Darba materiāla apgāšana sakarā ar nepietiekamu darba materiāla balsta virsmu.
• Pieskaršanās pie griezējinstrumenta.
• Zaru daļu un darba materiālu daļu izmete.

5. Drošības norādījumi

5.1 Elektroinstrumentu vispārējie drošības norā-dījumi

⚠ BRĪDINĀJUMS! Izlasiet visus drošības norā-dījumus, norādes, ilustrācijas un tehniskos rak-sturlielumus, ar kuriem šis elektroinstruments ir apgādāts. Turpmāko norāžu neievērošana var izraisīt elektrisko triecienu, ugunsgrēku un/vai smagus savai-nojumus.

Uzglabājiet visus drošības norādījumus un norādes turpmākām uzziņām.

Drošības norādījumos izmantotais jēdziens “Elektroinstruments” attiecas uz elektroinstrumentiem, kurus darbina no elektrotīkla (ar tīkla vadu), vai uz elektroinstrumentiem, kurus darbina no akumulatora (bez tīkla vada).

1. Darba vietas drošība

• Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtība vai neapgaismotas darba vietas var radīt nelaimes gadījumus.
• Nedarbojieties ar elektroinstrumentu sprādzienbīstamā vidē, kurā atrodas viegli aizdedzināmi šķidrumi, gāzes vai putekļi. Elektroinstrumenti ĝenerē dzirksteles, kas var aizdedzināt puteklus vai tvaikus.
• Nelaidiet klāt bērnus un citas personas elektroinstrumenta lietošanas laikā. Uzmanības novēršanas gadījumā jūs varat zaudēt kontroli pār elektroinstrumentu.

2. Elektriskā drošība

• Elektroinstrumenta kontaktspraudnim jäiederas kontaktligzdä. Kontaktspraudni nekädä veidä nedrikst izmainīt. Neizmantojiet adaptera kontaktspraudņus kopā ar iezemētiem elektroinstrumentiem. Neizmainīti kontaktspraudni un piemērotas kontaktligzdas mazina elektriskā trieciena risku.
• Nepieļaujiet fizisko kontaktu ar iezemētām virsmām, piem., caurulēm, apkures aprīkojumu, plītīm un ledusskapjiem. Pastāv paaugstināts elektriskā trieciena risks, ja jūsu kermenis ir iezemēts.
• Sargājiet elektroinstrumentus no lietus vai slapjuma. Ūdens ieklūšana elektroinstrumentā palielina elektriskā trieciena risku.
• Neizmantojiet savienošanas vadu citam nolūkam, lai pārnēsātu, uzkarinātu elektroinstrumentu vai atvienotu kontaktspraudni no kontaktligzdas. Sargājiet savienošanas vadu no karstuma, eļļas, asām malām vai kustīgām daļām. Bojāts vai sapinies savienošanas vads palielina elektriskā trieciena risku.
• Kad darbojaties ar elektroinstrumentu ārpus telpām, izmantojiet tikai pagarinātāja vadus, kuri ir piemēroti arī darbiem ārpus telpām. Darbiem ārpus telpām piemērota pagarinātāja vada lietošana mazina elektriskā trieciena risku.
• Ja elektroinstrumenta lietošana mitrā vidē nav novēršama, izmantojiet noplūdstrāvas aizsargslēdzi. Noplūdstrāvas aizsargslēdža lietošana mazina elektriskā trieciena risku.

3. Personu drošība

• Rīkojieties piesardzīgi un pievērsiet uzmanību tam, ko darāt, un prātīgi sāciet darbu ar elektroinstrumentu. Nelietojiet elektroinstrumentu, ja esat noguris vai atrodaties narkotisko vielu, alkohola vai medikamentu iespaidā. Neuzmanības brīdis elektroinstrumenta lietošanas laikā var izraisīt nopietnus savainojumus.
• Lietojiet individuālu aizsargaprīkojumu un vienmēr uzlieciet aizsargbrilles. Individuālo aizsardzības līdzekļu lietošana, piem., pretputekļu respirators, neslīdoši drošības apavi, aizsargkivere vai ausu aizsargi, atkarībā no elektroinstrumenta veida un izmantošanas, mazina savainojumu risku.

• Nepieļaujiet nejaušu lietošanas sākšanu. Pārlie-cinieties, vai elektroinstruments ir izslēgts, pirms jūs to pievienojat pie elektroapgādes un/vai akumulatora, to satverat vai pārnēsājat. Ja elektroinstrumenta pārnēsāšanas laikā turat pirkstu uz slēdža vai elektroinstrumentu ieslēgtā veidā pievienojat pie elektroapgādes, tad var notikt nelaimes gadījumi.

• Pirms ieslēdzat elektroinstrumentu, noņemiet regulēšanas darbarīkus vai uzgriežņu atslēgas. Instruments vai atslēga, kas atrodas elektroinstrumenta rotējošā dalā, var radīt savainojumus.

• Nepieļaujiet nedabisku stāju. leņemiet stabilu pozīciju un vienmēr saglabājiet līdzsvaru. Tā-dējādi jūs varat labāk kontrolēt elektroinstrumentu negaidītās situācijās.
• Valkājiet piemērotu apgērbu. Nevalkājiet platu apgērbu vai rotaslietas. Sargājiet matus un ap-gērbu no kustīgajām daļām. Kustīgās daļas var satvert valīgu apgērbu, rotaslietas vai garus matus.
• Ja ir iespējams uzstādīt putekļu nosūkšanas iekārtas un putekļu uztveršanas iekārtas, tās jāpievieno un pareizi jāizmanto. Putekļu nosūkšanas iekārtas izmantošana var mazināt bīstamību, ko rada putekļi.
• Neuzskatiet, ka esat pilnīgā drošībā, un neignorējiet elektroinstrumenta drošības tehnikas noteikumus, pat ja pēc daudzām lietošanas reizēm pārzināt elektroinstrumentu. Nevērīga rīkošanās var sekundes dalās radīt smagus savainojumus.

4. Elektroinstrumenta izmantošana un apkalpošana

• Nepārslogojiet elektroinstrumentu. Izmantojiet savā darbā šim nolūkam paredzētu elektroinstrumentu. Ar piemēroto elektroinstrumentu jūs darbojaties labāk un drošāk norādītajā jaudas diapazonā.
• Nelietojiet elektroinstrumentu, kuram ir bojāts slēdzis. Elektroinstruments, kuru nav iespējams vairs ieslēgt vai izslēgt, ir bīstams, un tas ir jāsalabo.
• Atvienojiet kontaktspraudni no kontaktligzdas un/vai nonemiet nonemamo akumulatoru, pirms veicat ierīces regulējumus, nomaināt darbinstrumenta daļas vai noliekat projām elektroinstrumentu. Šis piesardzības pasākums novērš elektroinstrumenta nejaušu palaišanu.
• Uzglabājiet neizmantotos elektroinstrumentus bērniem nepieejamā vietā. Neļaujiet lietot elektroinstrumentu personām, kuras nepārzina šo elektroinstrumentu vai nav izlasījušas šīs norādes. Elektroinstrumenti ir bīstami, ja tos lieto nepie-redzējušas personas.

• Rūpīgi kopiet elektroinstrumentus un darbinsstrumentu. Pārbaudiet, vai kustīgās daļas nevainojami darbojas un neiestrēgst, vai daļas nav salūzušas vai nav bojātas tā, ka ir traucēta elektroinstrumenta darbība. Pirms elektroinstrumenta lietošanas uzticiet salabot bojātās daļas. Daudzu nelaimes gadījumu cēlonis ir slikti apkopti elektroinstrumenti.

• Uzturiet griezējinstrumentus asus un tīrus. Rūpīgi kopti griezējinstrumenti ar asām griezējmalām mazāk iestrēgst un ir vieglāk vadāmi.

• Izmantojiet elektroinstrumentu, piederumus, darbinstrumentus utt. atbilstoši šim norādēm. Turklāt ṣemiet vērā darba apstāklus un izpildāmo darbu. Elektroinstrumenta lietošana citiem neparedzētiem lietošanas gadījumiem var radīt bīstamas situācijas.
• Nodrošiniet, lai rokturi un satveršanas virsmas būtu sausas, tīras un nebūtu notraipītas ar eļļu un ziežvielu. Slideni rokturi un satveršanas virsmas neatļauj elektroinstrumenta drošu vadību un kontroli neparedzamās situācijās.

5. Serviss

- Uzticiet savu elektroinstrumentu labot tikai kvalificētiem speciālistiem un, izmantojot tikai oriģinālās rezerves daļas. Tādējādi nodrošina to, ka būs saglabāta elektroinstrumenta drošība.

BRĪDINĀJUMS

Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstāklos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

5.2. Drošības norādījumi finierzāgīšiem

• Avārijas gadījumā tieši izslēdziet iekārtu un atvienojiet tīkla kontaktdakšu.
• levērojiet visus šos norādījumus, pirms darba ar zāgi un darba laikā.
• Neizmantojiet zāgi malkas zāgēšanai.
• lerīce ir aprīkota ar drošības slēdzi pret atkārtotu ieslēgšanu pēc sprieguma krituma.
• Ja ir nepieciešams pagarinātāja vads, tad pārliecinieties, vai tā škērsgriezums ir pietiekams zāga strāvas patērinam. Minimālais škērsgriezums 1,5 mm².
• Izmantojiet vada spoli tikai notītā stāvoklī.
• Nedrīkst novērst personu, kas darbojas pie ierīces, uzmanību.
• Zāga plātnes pēc piedziņas izslēgšanas nekādā ziņā nedrīkst palēnināt, spiežot uz tām no sāniem.
• Uzstādiet tikai labi uzasinātas, nedeformētas zāga plātnes bez plaisām.
• Darbnederīgas zāga plātnes nekavējoties jānomaina.

• Nelietojiet zāga plātnes, kas neatbilst šajā lietošanas pamācībā minētajiem raksturlielumiem.

• Jānodrošina, lai visi mehānismi, kas nosedz zāga plātni, darbotos nevainojami.

• Nedrīkst demontēt vai padarīt nelietojamus ierīces drošības mehānismus.
• Nekavējoties jānomaina bojātie vai darbnederīgie aizsargmehānismi.
• Nezāgējiet darba materiālus, kas ir pārāk mazi, lai tos droši noturētu rokā.
• Nenoslogojiet iekārtu tādā mērā, lai tā apstātos.
• Vienmēr stingri spiediet darba materiālu pret darba plātni.
• Nekad netīriet škēpeles, skaidas vai iespiestas kok-snes dāliņas zāga plātnes darbības laikā.
• Lai novērstu traucējumus nosprostotajam darbinstrumentam, izslēdziet ierīci. Atvienojiet tīkla kontaktspraudni. Novāciet nosprostojumu. leverībai! Savainošanās risks, ko rada zāga plātne! Lietojiet aizsargcimdus! Veiciet izmēginājuma darbību bez darba materiāla. Uzmaniet, lai nerastos neparasti trokšņi vai vibrācijas. Ja tā notiek, izslēdziet ierīci un vērsieties pie ražotāja.
• Veiciet pārveidošanas, kā arī regulēšanas, mērišanas un tīrīšanas darbus tikai tad, kad ir izslēgts motors. Atvienojiet tīkla kontaktspraudni.
• Pirms ieslēgšanas pārbaudiet, lai atslēgas un regu-lēšanas darbarīki būtu nonemti.
• Atstājot darba vietu, izslēdziet motoru un atvienojiet tīkla kontaktdakšu.
• Elektroinstalācijas, labošanas un apkopes darbus drīkst veikt tikai kvalificēti speciālisti.
• Pēc pabeigtas labošanas vai apkopes nekavējoties jāuzstāda atpakal visi aizsargmehānismi un drošības mehānismi.
• Jāievēro ražotāja drošības, darba un apkopes norādījumi, kā arī tehniskajos raksturlielumos minētie izmēri.
• Jāievēro attiecīgie nelaimes gadījumu novēršanas noteikumi un citi vispāratzītie drošības tehnikas noteikumi.
• Zāgis ir paredzēts uzstādīšanai tikai iekštelpās.
• Sagataves, kas ir mazākas par zāga plātnes aizsargu, var radīt roku un pirkstu savainojumus. Izmanto-jiet piemērotus palīglīdzekļus!
• Nepieļaujiet sasprindzinātus rokas stāvokļus, vadot sagataves, un tādus stāvokļus, kuros paslīdēšanas gadījumā roku tieši ievadītu zāga plātnē.
• Zāga plātni vienmēr ievietojiet tā, lai zobi būtu vērsti uz leju pret zāga galdu.
• Vienmēr noregulējiet pareizo plātnes spriegojumu, lai nepielautu zāga plātnu saplīšanu.

• Īpaši piesardzīgi rīkojieties, zāgējot materiālu ar ne-vienmērīgiem griezuma profiliem.

• Velkot atpakal sagatavi, zobi var aizkerties izzāgējumā, īpaši ja zāgskaidas nosprosto izzāgējumu. Šajā gadījumā vajadzētu izslēgt zāgi, atvienot tīkla kontaktspraudni, ar kīli atvērt izzāgējumu un noņemt darba materiālu.

• Nekad neatstājiet darbavietu, iepriekš neizslēdzot zāgi. Nogaidiet, līdz zāgis būs apstādinātā stāvoklī.
• Nesalieciet, nesalīmējiet vai nesamontējiet nekādas daļas uz darba galda, kamēr darbojas zāģis.
• leslēdziet zāgi tikai pēc darba galda atbrīvošanas no materiālu atlikumiem un darbarīkiem. Atstājiet uz darba galda tikai apstrādājamo sagatavi un iespēja-mos darba palīglīdzeklus (kīlus).
  • Vienmēr lietojiet aizsargbrilles.
• Turiet pirkstus drošā attālumā no zāga plātnes.
• Vadiet sagatavi droši un stingri, un nevienu brīdi nepalaidiet to valīgāk.
• Nekad neatstājiet darbavietu, iepriekš neizslēdzot zāgi.
• Vienmēr esiet uzmanīgs, neskatoties uz labām zi-nāšanām par zāgi. Neuzmanības dēl jau sekundes dalās var notikt smagi savainojumi.

Uzglabājiet drošības norādījumus drošā vietā.

5.3. Drošības norādījumi rīcībai ar baterijām

1. Katrā laikā ievērojiet, lai baterijas tiktu ievietotas ar pareizu polaritāti (+ un -), kā norādīts uz baterijas.
2. Nepiełaujiet bateriju ësslēgumu.
3. Neuzlādējiet atkārtoti neuzlādējamas baterijas.
4. Neuzlādējiet bateriju pārmērīgi!
5. Nedrīkst sajaukt vecas un jaunas baterijas, kā arī dažādu tipu vai ražotāju baterijas! Vienlaikus jānomaina visas viena komplekta baterijas.
6. Izlietotas baterijas nekavējoties jāizņem no ierīces un pareizi jālikvidē! Neizmetiet baterijas mājsaimniecības atkritumos. Bojātas vai izmantotas baterijas jānodod otrreizējai pārstrādei saskaņā ar direktīvu 2006/66/EK.

Nododiet atpakal baterijas un/vai ierīci, izmantojot piedāvātās savākšanas ietaises. Informāciju par utilizēšanas iespējām varat saņemt savā pagasta pārvaldē vai pilsētas/novada domē.

1. Nesakarsējiet baterijas!
2. Nemetiniet un nelodējiet tieši pie baterijām!
3. Neizjauciet baterijas!
4. Nedeformējiet baterijas!
5. Nemetiet baterijas ugunī!
6. Uzglabājiet baterijas bērniem nepieejamā vietā.

7. Nelaujiet bērniem nomainīt baterijas bez uzraudzības!

8. Neuzglabājiet baterijas uguns, plīts vai citu siltuma avotu tuvumā. Nenovietojiet bateriju tiešos saules staros, nelietojiet un neglabājiet to karstā laikā transportlīdzeklos.

9. Nelietotas baterijas glabājiet ori'ginālajā iepakojumā un neglabājiet tās metāla priekšmetu tuvumā. Nesajauciet un neizmētājiet izpakotas baterijas! Tas var izraisīt baterijas īsslēgumu un līdz ar to bo-jājumus, apdegumus vai pat ugunsgrēku.
10. Izņemiet baterijas no ierīces, ja ilgāku laiku tā netiek lietota, izņēmums ir ārkārtas gadījumiem paredzēta ierīce!
11. Baterijas, kurām ir izplūdis škidrums, NEKAD neaizskariet bez atbilstīgiem aizsarglīdzekļiem. Ja izplūdušais škidrums saskaras ar ādu, nekavējoties noskalojiet attiecīgo ādas zonu tekošā ūdenī. Nekādā ziņā nepieļaujiet škidruma nokļūšanu acīs un mutē. Ja tas tomēr notiek, nekavējoties vērsieties pie ārsta.
12. Pirms bateriju ievietošanas notīriet akumulatora kontaktus un arī ierīces attiecīgos kontaktus.

6. Tehniskie raksturlielumi

Tikla spriegums 230-240 V\~ / 50 Hz

Patērējamā jauda 70 W (S1*)	90 W (S2 15min**)
Gājienu skaits 550-1500 min	-1
Turp-atpakal kustība 18 mm
Izmērs G x P x A	650 x 255 x 340 mm
Grozāms galds No 0° līdz 45° pa	kreisi/pa labi
Galda izmēri 254 x 407 mm
Zāga plātnes garums apm. (starp abām kontakttapiņām)	127 mm
Zāga sviras izvirzījums	405 mm
Maks. zāgēšanas augstums 90° lenkī	50 mm
Maks. zāgēšanas augstums 45° lenkī	20 mm
Aizsardzības pakāpe	IP20
Nosūkšanas īscaurules ø	34,5 mm
Svars	8,1 kg

Paturētas tiesības veikt tehniskas izmainas!

\*Darba režims S1 (ilgstošas lietošanas režims)

Ierīci var ilgstoši lietot ar norādīto jaudu

\*\*Darba režims S2 (īslaicīgs režīms)

lerīci drīkst īslaicīgi lietot ar norādīto jaudu

Trokšna emisijas vērtības

Troksnis

Trokšnu vērtības bija noteiktas atbilstoši standarta EN 62841-1:2015 prasībām.

Valkājiet ausu aizsargus.

Trokšnu iedarbība var izraisīt dzirdes zudumu.

Skañas spiediena līmenis L _pA 80,4 dB

Klūda KpA	3 dB
Skaņas jaudas līmenis, LWA	93,4 dB
Klūda KWA	3 dB

Norādītās vērtības ir emisijas vērtības, un tām nav vienlaikus jāataino arī drošas darba vietas vērtības. Lai gan pastāv korelācija starp emisijas un iedarbības līmeņiem, no tās nevar droši secināt, vai ir nepiecieša- mi papildu piesardzības pasākumi vai nav. Faktori, kas var ietekmēt šobrīd darba vietā esošo iedarbības līme- ni, ietver sevī iedarbību ilgumu, darba telpas īpatnību, citus trokšņu avotus utt., piem., iekārtu skaitu un citus blakusesošus procesus.

Drošas darba vietas vērtības arī var mainīties atkarībā no valsts. Taču šai informācijai ir tehniski jāsagatavo lietotājs veikt bīstamības un riska labāku novērtēšanu.

lerobežojiet skañas intensitātes līmeni līdz mini- mumam!

• Izmantojiet tikai nevainojamas ierīces.
• Regulāri apkopiet un tīriet ierīci.
• Pielāgojiet savu darba veidu ierīcei.
• Nepārslogojiet ierīci.
• Ja nepieciešams, uzticiet pārbaudīt ierīci.
• Izslēdziet ierīci, kad to nelietojat.

Piemērotas zāga plātnes

Var lietot visas standarta zāga plātnes ar minimālo ga- rumu 133 mm ar tapiņu vai bez tās.

7. Pirms lietošanas sākšanas

7.1. Izpakošana

• Atveriet iepakojumu un uzmanîgi iznemiet ierîci.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir uzstādīti).
• Pärbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti.
• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām.

BRĪDINĀJUMS

lerīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastikāta maisinīiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

7.2. Vispārējās norādes

• Pirms lietošanas sākšanas pareizi jāuzstāda visi pārsegi un drošības mehānismi.
  • Zāga plātnei jāspēj brīvi griezties.
• levērojiet, lai jau apstrādātajā kokmateriālā nebūtu svešķermeņu, piem., naglu vai skrūvju utt.
• Pirms nospiežat ieslēgšanas/izslēgšanas slēdzi, pārliecinieties, vai zāga plātne ir pareizi uzstādīta, un kustīgām dalām ir viegla gaita.
• Pirms ierīces pievienošanas pārliecinieties, vai datu plāksnītē norādītā informācija sakrīt ar elektrotīkla parametriem.
• Pievienojiet ierīci tikai pie pienācīgi ierīkotās kontaktligzdas ar zemējuma kontaktu, kurai ir vismaz 10 A drošinātājs.

7.3 Finierzāgīša montāža uz darbgalda (5.1.-5.2. att.)

Montāžai ir nepieciešams:

• Sešstürgalvas skrūve M6 (4x)
• Sešstūra uzgrieznis M6 (4x)
• Paliekamais gredzens ∅ 6,4 mm (8x)
• Urbšanas šablons (5.2. att.)

Montāžas materiāls nav iekļauts piegādes komplektā. Izmantoto skrūvju garums mainās atkarībā no galda plātnes biezuma.

BRĪDINĀJUMS

Savainošanās risks! Pirms jebkādiem montāžas darbiem atvienojiet tikla kontaktspraudni.

1. Uzstādiet finierzāgīti uz masīva koka darbgalda. Tādējādi var novērst spēcīgu skaņas intensitātes līmeni, ko rada vibrācijas.

2. lezīmējiet urbumus, izmantojot izmērus (5.2. att.).

3. Izurbiet 4 caurumus (diametrs 6 mm) darbgaldā.

4. Saskrūvējiet finierzāgīti ar darbgaldu, izmantojot sešstūrgalvas skrūvi (E) montāžas punktos (3. att. 17. poz.) šādā secībā (5.1. att.):

S Sešstūra uzgrieznis

C Paliekamais gredzens

A Finierzāgītis

B Darbgalds

C Paliekamais gredzens

1. Vispirms pievelciet sešstūra uzgriezni (D).

8. Uzbüve

BRĪDINĀJUMS

Savainošanās risks! Pirms jebkādiem montāžas darbiem atvienojiet tīkla kontaktspraudni.

8.1 Zāga plātnes montāža / maiņa (6.-11. att.) BRĪDINĀJUMS

Lai nepieļautu savainojumus nejaušas palaišanas dēļ: Pirms zāga plātnes noņemšanas vai nomaiņas vienmēr nospiediet taustiņu “0” un atvienojiet tīkla kontaktspraudni no kontaktligzdas.

8.1.1. Galda ieliktna noņemšana / ievietošana (6.-11. att.)

1. Atskrūvējiet zvaigžnveida roktura skrūvi (3).

2. Novietojiet zāga plātnes aizsargu (5) pilnīgi uz augšu.

3. Satveriet zem zāggalda (6) un spiediet galda ieliktni (24) uz augšu.

4. Tagad var nonemt galda ieliktni (24).

Galda ieliktņa (24) ievietošanas laikā ievērojiet zāga spraugas pozīciju. Galda ieliktnis (24) jāievieto tā, kā redzams 8. att. Pretējā gadījumā, veicot slīpos zāgēju-mus, var bojāt ierīci.

8.1.2 Zāga plātnes ar tapiņām demontāža (8.-11., 16., 18.-20. att.)

1. Lai noņemtu zāga plātni (20), noņemiet galda ieliktni (24) uz augšu. (sk. 8.1.1. punk tu)

2. Vispirms atbrīvojiet spriegojumu, griežot savil- cējskrūvi (10) pretēji pulksteņrādītāja virzienam. (16. att.)

3. Noturiet zāga plātni un nospiediet izlici (11) mazliet uz leju (sk. 9. att.).

4. Izvelciet zāga plātni no augšējā un apakšējā zāga plātnes turētāja (25/28).

8.1.3 Zāga plātnes ar tapiņām montāža (8.-11., 16., 18.-20. att.)

Zāga plātnes zobiem vienmēr jābūt vērstiem uz leju.

1. levadiet zāga plātnes (20) vienu galu caur atveri galdā. levadiet zāga plātnes (20) tapiņas augšējā un apakšējā zāga plātnes turētāja (25/28) atbilstošajos padzilinājumos.

2. levietojiet zāga plātni (20) vispirms apakšējā zāga plātnes turētājā (28).

3. Nospiediet izlici (11) mazliet uz leju (sk. 9. att.). levietojiet zāga plātni (20) augšējā zāga plātnes turētājā (25).

4. Pārbaudiet zāga plātnes tapiņu pozīciju zāga plātnes turētājos (25/28).

5. Iespilējiet zāga plātni (20) ar savilcējskrūvi (10), to griežot pulksteņrādītāja virzienā. Pārbaudiet zāga plātnes (20) spriegojumu. (16. att.)

6. levietojiet atpakal galda ieliktni (24). (sk. 8.1.1. punktu)

8.1.4 Zāga plātnes bez tapiņām demontāža (1., 9., 10., 18., 19., 20. att.)

1. Lai noņemtu zāga plātni, noņemiet galda ieliktni (24) uz augšu (sk. 8.1.1. punktu).

2. Vispirms atbrīvojiet spriegojumu, griežot savilcējskrūvi (10) pretēji pulksteņrādītāja virzienam. (16. att.)

3. Nospiediet izlici (11) mazliet uz leju. (9. att.)

4. Noņemiet zāga plātni, to izvelkot uz priekšu no turētājiem un caur atveri galdā.

5. Iznemiet zāga plātni no instrumenta stiprinājuma.

8.1.5 Zāga plātnes bez tapiņām ievietošana (opcionāli) (1., 3., 16., 18., 19., 20. att.)

Zāga plātnes zobiem vienmēr jābūt vērstiem uz leju.

1. Zāga plātnēm bez tapiņām izmantojiet montāžas virsmu (26). (3. att.)

2. levietojiet instrumenta stiprinājumu (27) šim nolū-kam paredzētajā montāžas virsmā (26) galdā (6). (sk. 18. att.).

3. lebīdiet zāga plātni instrumenta stiprinājuma (27) atverē un pievelciet divas iekšējā seštūra skrūves (18. att.). Uzmaniet, lai zāga plātne tiktu ie-spiesta nocentrētā veidā.

4. levadiet zāga plātni ar uzstādīto instrumenta stiprinājumu caur atveri galdā.

5. Mazliet nospiediet zāga izlici (11) uz leju (20. att., F) un nofiksējiet instrumenta stiprinājuma otru galu augšējā turētājā.

6. lespilējiet zāga plātni (20) ar savilcējskrūvi (10), to griežot pulksteņrādītāja virzienā. (16. att.)
7. levietojiet atpakal galda ieliktni (24). (sk. 8.1.1. punktu)

8.2. Zāga plātnes spriegojuma pārbaude BRĪDINĀJUMS

Regulāri un pēc zāga plātnes ievietošanas pārbau-diet plātnes spriegojumu.

lespīlējiet zāga plātni pēc tās montāžas, griežot savil- cējskrūvi (10) pulksteņrādītāja virzienā.

Ja plātnes spriegojums ir pārāk mazs vai pārāk liels, rīkojieties šādi:

- Grieziet savilcējskrūvi (10) pulksteņrādītāja virzienā, lai palielinātu spriegojumu un pretēji pulksteņrādītāja virzienam, lai samazinātu. (16. att.)

Zāga plātnei, “paraustot” aiz tās, pareiza spriegojuma gadījumā vajadzētu izvadīt augstu skaņu, kā stīgai.

8.3 Sliplentes montāža / maiņa

8.3.1 Sliplentes noņemšana (23.-25. att.)

1. Lai nonemtu sliplenti, nonemiet galda ieliktni (24) uz augšu.
2. Vispirms atbrīvojiet spriegojumu, griežot savil- cējskrūvi (10) pretēji pulksteņrādītāja virzienam. (16. att.)
3. Nospiediet izlici (11) mazliet uz leju. (9. att.)
4. Noņemiet slīplenti, to izvelkot uz priekšu no turē-tājiem un caur atveri galdā.
5. Izņemiet slīplenti (d) no instrumenta stiprinājuma (27)

8.3.2 Slīplentes ievietošana turētājos (23.-25. att.)

Slīplentei jābūt vērstai lietotāja virzienā (sk. 23.-25. att.)

1. Slīplentēm izmantojiet montāžas virsmu (26).
2. levietojiet instrumenta stiprinājumu (27) šim nolū-kam paredzētajos padzilīnājumos galdā (6).
3. lebīdiet slīplenti instrumenta stiprinājuma (27) atverē un pievelciet divas skrūves ar krustveida rievu (27.3.). Uzmaniet, lai slīplente tiktu iespiesta nocentrētā veidā (sk. 23./24. att.).
4. levadiet slīplenti ar uzstādīto instrumenta stiprinājumu caur atveri galdā.

5. Mazliet nospiediet zāga izlici (11) uz leju (20. att., F) un nofiksējiet instrumenta stiprinājuma otru galu augšējā turētājā.

6. lespīlējiet slīplenti (d) ar savilcējskrūvi (10), to griežot pulksteņrādītāja virzienā. (16. att.)

7. levietojiet atpakal galda ieliktni (24). (sk. 8.1.1. punktu)

8.4. Instrumenta stiprinājuma montāža (23. att.)

1. leskrūvējiet iekšējā seštūra skrūvi (27.4) šim nolūkam paredzētajā instrumenta stiprinājuma (27.1) urbumā
2. Atkārtojiet procesu pretējā pusē.
3. Uzlieciet instrumenta stiprinājuma augšda- lu (27.2) uz instrumenta stiprinājuma apakšda- las (27.1).
4. Saskrūvējiet abas daļas ar komplektā iekļautajām skrūvēm (27.3).

8.5. Lenka skalas preciza regulēšana (12. att.) IEVĒRĪBAI

Pārbaudiet lenka skalas iestatījumu, pirms strādājat ar ierīci.

1. Regulējot zāggaldu, izmantojiet 90° stūreni (29) (nav iekļauts piegādes komplektā). Pielieciet to pie zāggalda un zāga plātnes (12. att.).
2. Atskrūvējiet zvaigžnveida roktura skrūvi (13). Pārvietojiet zāggaldu (6) tiktāl, līdz lenkis starp zāga plātni (20) un zāggaldu (6) sasniedz 90°.
3. Atkārtoti pievelciet zvaigžnveida roktura skrū-vi (13).
4. Atskrūvējiet skrūvi (30) un pagrieziet rādītāju (31) uz 0° atzīmi.
5. Veiciet izmēginājuma zāgējumu. Pārbaudiet darba materiāla lenki ar lenkmēru (nav iekļauts piegādes komplektā). Ja nepieciešams, pieregulējiet rādītāju (31).

8.6. Zāga plātnes aizsarga montāža (6. att.)

1. Uzstādiet zāga plātnes aizsargu (5) uz turētāja (4). le-vietojiet skrūvi (46) caur urbumu turētājā (4) un pievel-ciet to, izmantojot krustveida skrūvgriezi un uzgriežņu atslēgu (nav iekļauts piegādes komplektā).

8.7. Piespiedēja regulēšana (7. att.)

NORĀDE! Piespiedējs (22) vienmēr jāpielāgo atbilstoši darba materiāla augstumam. Turklāt darba materiālam nevajadzētu tikt iespiestam, bet gan palikt brīvi kustīgam. Piespiedējs (22) darbojas kā stiprinājums, nodrošinot to, ka darba materiāls nevarēs tikt parauts uz augšu, sagraujot zāga plātni (20).

1. Atskrūvējiet zvaigžnveida roktura skrūvi (3), lai no-regulētu piespiedēju (22).

2. Noregulējiet piespiedēju (22) atbilstoši darba materiāla augstumam.

3. Atkārtoti pievelciet zvaigžnveida roktura skrūvi (3).

8.8. Nopūšanas ierīces montāža (8. att.)

1. Pārliecinieties, vai zāga plātnes aizsargs (5) ir at- locīts uz augšu.
2. Uzspraudiet notecināšanas šlūteni (1) uz savienojuma punktiem (2) un (35), kā parādīts 8. att.

8.9 Bateriju ievietošana darba lampā (17. att.)

1. Noņemiet bateriju nodalījuma pārsegu, to atblokē-jot un atlokot uz augšu.
2. levietojiet komplektā iekļautās baterijas (8). levērībai! levērojiet polaritāti!
3. Uzstādiet bateriju nodalījuma vāku apgrieztā se- cībā

8.10. Skaidu nosūkšanas iekārta (13. att.)

IEVĒRĪBAI! Lietojiet ražojumu tikai ar piemērotu skaidu nosūkšanas iekārtu. Neizmantojiet sadzīves putekļu sūcēju.

Pievienojiet piemērotu skaidu nosūkšanas iekārtu (nav iekļauta piegādes komplektā) pie nosūkšanas pieslēgu-ma (14).

IEVĒRĪBAI! Regulāri pārbaudiet un tīriet nosūkšanas kanālus.

9. Apkalpošana

⚠ levērībai!

Pirms lietošanas sākšanas noteikti pilnīgi uzstā-diet ierīci!

9.1. Vispārējās norādes

• Zāgis automātiski nezāgē kokmateriālu. Lietotājs nodrošina zāgēšanu, ievadot kokmateriālu kustīga-jā zāga plātnē.
  • Zobi zāgē kokmateriālu tikai lejup gājienā.
• Kokmateriāls lēnām jāievada zāga plātnē, jo zāga plātnes zobi ir loti mazi.
• Katrai personai, kura vēlas rīkoties ar zāgi, ir nepieciešams zināms apmācības periods. Šajā laikā notejkti salūzīs vairākas plātnes.
• Biezāku kokmateriālu gadījumā īpaši jāievēro, lai zāga plātne netiktu locīta vai saškiebta.
• Izmantojot uzmanīgu darba metodi, palielina zāga plātnes darbmūžu.

9.2. Gājienu skaita regulators (2. att.)

Izmantojot gājienu skaita regulatoru (16), jūs varat no-regulēt gājienu skaitu atbilstoši zāgējamam materiā-lam. Mīkstam materiālam mēs iesakām lielu gājienu skaitu, cietam materiālam – zemu gājienu skaitu.

Grieziet gājienu skaita regulatoru (16) pulkstenrādītāja virzienā, jūs palielināt gājienu skaitu. Griežot pretē- ji pulkstenrādītāja virzienam, jūs samazināt gājienu skaitu.

9.3. lekšējo zāgējumu veikšana

Ar šo finierzāgīti ir iespējami iekšējie zāgējumi darba materiālos, nesabojājot darba materiālu ārpusi vai ap-kārtmēru.

1. Noņemiet zāga plātni (20), kā aprakstīts 8.1. punktā.
2. Izurbiet caurumu darba materiālā.
3. Novietojiet darba materiālu ar urbumu virs galda ieliktna (24) atveres uz zāggalda (6).
4. Uzstādiet zāga plātni (20) (kā aprakstīts 8.1. punktā) caur urbumu darba materiālā un noregulējiet plātnes spriegojumu.
5. Pēc iekšējā zāgējuma pabeigšanas noņemiet zāga plātni (20) no plātnes turētājiem (kā aprakstīts 8.1, punktā).
6. Nonemiet darba materiālu no galda.

9.4 Slipo zāgējumu veikšana (14. att.) BRĪDINĀJUMS

Esiet ārkārtīgi uzmanīgs, veicot slīpos zāgējumus. No- liecot zāggaldu, tiek veicināta noslīdēšanas. Pastāv savainošanās risks.

1. Lai veiktu slīpos zāgējumus, atbilstoši pielāgojiet uz piespiedēja (22) uzstādītā zāga plātnes aizsarga (5) atstatumu līdz darba galdam.
2. Pagrieziet galdu, atskrūvējot zvaigžņveida roktura skrūvi (13) un sagāžot zāggaldu (6) vajadzīgajā pozīcijā.
3. Pievelciet zvaigžnveida roktura skrūvi (13).

9.5. Darbs ar slīplenti

Ar šo finierzāgīti ir iespējami slīpēšanas darbi darba materiāla jekšpusē un ārpusē.

9.5.1 Slīpēšanas darbi iekšpusē un ārpusē (23.-25. att.)

1. Uzstādiet slīplenti, kā aprakstīts 8.3. punktā.
2. Lai veiktu slīpēšanas darbus, atbilstoši pielāgojiet piespiedēja (22) atstatumu līdz darba galdam (6).

3. Uzmanīgi pievadiet darba materiālu ar vienmērīgu spiedienu pie slīplentes (d).

4. Pēc slīpēšanas darbu pabeigšanas noņemiet slīplenti (kā aprakstīts 8.3. punktā).

levērībai! Pārāk spēcīga spiediena gadījumā slīplente var saplīst.

9.6. Darba lampas lietošana (4. att.)

- Nospiediet ieslēgšanas / izslēgšanas slēdzi (19), lai ieslēgtu un izslēgtu darba lampu (18).

9.7. leslēgšanas / izslēgšanas slēdzis (15) (2. att.)

- leslēgšana: Nospiediet zało taustinu "I".

- Izslēgšana: Nospiediet sarkano taustinu "0".

lerīce ir aprīkota ar kontrollampiņu (39), kas parāda darba stāvokli.

Darba stāvoklis "IESL.": kontrollampiņa (39) deg Darba stāvoklis "IZSL.": kontrollampiņa (39) nedeg.

IEVĚRĪBAI

lerīce ir aprīkota ar drošības slēdzi pret atkārtotu ieslēgšanu pēc sprieguma krituma.

Ja finierzāgītis ir ieslēgts, un tiek pārtraukta strāvas padeve tīklā, finierzāgītis paliek izslēgts, pat tad, ja strāvas padeve ir atjaunota. leslēgšanai atkārtoti nospiediet taustinu “I”.

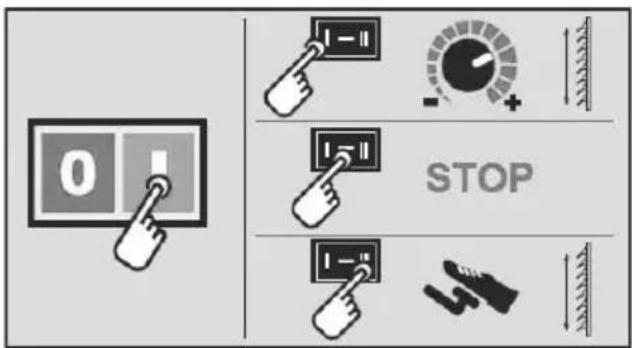

9.8. Darba režimi (1., 2. att.)

Finierzāgīti ir iespējams vadīt manuāli vai ar pedāli (38). Izvēli starp darba režīmiem veic, izmantojot selektorpārslēgu (37).

levērībai! Darba režīmu pārslēgšanu veiciet vienmēr, kad ierīce ir izslēgta.

• Selektorpārslēga pozīcija “-”: apturēšanas pozīcija
• Selektorpārslēga pozīcija "I": manuāla vadība, izmantojot gājienu skaita regulatoru (16).
• Selektorpārslēga pozīcija "Il": pedāļa vadība.

9.8.1. Manuālā vadība

1. Pārliecinieties, vai ierīce ir ieslēgta.

2. Novietojiet darba režima selektorpārslēgu (37) po-zīcijā “l”, lai manuāli vadītu zāgi.

3. Ar gājienu skaita regulatoru (16) noregulējiet materiālam piemēroto gājienu skaitu (sk. 9.2. punktu).

9.8.2. Pedāla vadība

1. Pārliecinieties, vai ierīce ir ieslēgta.
2. Novietojiet darba režima selektorpārslēgu (37) po-zīcijā "Il", lai ar pedāli (38) vadītu zāgi.

UZMANIBU

Darba režimā II "Pedāla vadība" ierīce var automātiski sākt darboties, nejauši nospiežot pedāli (38).

UZMANIBU

Pārstatot no darba režima II "Pedāla vadība" uz darba režimu I "Manuālā vadība", ierīce automātiski sāk darboties. Gājienu skaits atbilst gājienu skaita regulatora (16) noregulētajam gājienu skaitam.

9.8.3. Apturēšanas pozīcija

Ja darba režima selektorpārslēgu (37) novieto pozīcijā “-” (apturēšanas pozīcija), ierīce apstājas.

UZMANIBU

Ierīce šajā pozīcijā nav izslēgta.

10. Pieslēgšana elektrotīklam

Uzstādītais elektromotors ir pievienots darbam gatavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem.

Klienta elektrotikla pieslēgumam un izmantotajam pagarinātājam jāatbilst šiem noteikumiem.

Bojāts elektropieslēguma vads

Elektropieslēguma vadiem bieži rodas izolācijas bojājumi.

To iemesli var būt šādi:

• saspiestas vietas, ja pieslēguma vadi stiepjas caur logu vai durvju ailu;
• pārlocījuma vietas pieslēguma vada nepareizas no-stiprināšanas vai izvietošanas dēļ;
• griezuma vietas pieslēguma vada pārbraukšanas dēļ;
• izolācijas bojājumi, izraujot no sienas kontaktligzdas;
• plaisas izolācijas novecošanās dēļ.

Šādus bojātus elektropieslēguma vadus nedrīkst izman- tot, un izolācijas bojājumu dēļ tie ir bīstami dzīvībai.

Regulāri pārbaudiet savienošanas vadus, vai tiem nav bojājumu. levērojiet, lai pārbaudes laikā pieslēguma vads nebūtu pievienots elektrotīklam.

Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem.

Izmantojiet tikai savienošanas vadus ar markējumu H 05 VV-F.

Tipa markējuma uzdrukātais teksts uz savienošanas vada ir obligāts.

Mainstrāvas motors

• Tīkla spriegumam jābūt 220-240 V\~.
- Līdz 25 m gariem pagarinātāja vadiem ir jābūt ar 1,5 kvadrātmilimetru škērsgriezumu.

Elektriskā aprīkojuma pieslēgumus un labošanas darbus drīkst veikt tikai kvalificēts elektriķis.

Jautājumu gadījumā norādiet šādus datus:

• motora strāvas veids;
- lerīces datu plāksnītē norādītie dati

Pievienošanas veids Y

Ja tiek sabojāts šīs ierīces tīkla pieslēguma vads, ražotājam vai tā servisa dienestam vai tamlīdzīgi kvalificētai personai tas jānomaina, lai nepielautu bīstamību.

11. Transportēšana

• Transportējiet elektroinstrumentu, paceļot to aiz ierīces korpusa (36). (26. att.)
• Nekad neizmantojiet rīcībai vai transportēšanai aiz-sargmehānismus.
• Uzmaniet, lai transportēšanas laikā zāga plātnes vienpusēji iestiprinātā daļa būtu nosegta, piem., ar aizsargmehānismu.

12. Tīrīšana, apkope un rezerves daļu pasūtīšana

BRĪDINĀJUMS

Vienmēr izslēdziet zāgi un atvienojiet tīkla kontakt-spraudni pirms jebkādiem apkopes un tīrīšanas darbiem.

12.1. Tīrīšana

Uzturiet aizsargmehānismus, gaisa spraugas un motora korpusu tīru no putekļiem un netīrumiem, cik vien tas ir iespējams. Mēs iesakām tīrīt ierīci tieši pēc katras lietošanas reizes.

12.1.1. Tīrīšana no ārpuses

• Regulāri tīriet ierīci ar mitru drānu un mazliet škīdro ziepju.
• Neizmantojiet tīrīšanas vai škīdināšanas līdzekļus. Tie var sabojāt ierīces plastmasas daļas.
• Uzmaniet, lai ūdens nevarētu ieklūt ierīces iekšienē.

12.1.2. Tīrīšana iekšpusē (15. att.)

1. Iznemiet skrūvi (33).
2. Atskrūvējiet skrūvi (32).
3. Nonemiet pârsegu (7).
4. Izpūtiet ierīces iekšpusi ar zemā spiediena sa- spiesto gaisu.
5. Atkārtoti piestipriniet pārsegu (7).
6. Nofiksējiet skrūvi (32).
7. levietojiet atpakal skrūvi (33) un pievelciet to.

12.2. Apkope

12.2.1. Gultni (1. att.)

- leellojiet virziena rullīšu gultņu ligzdas (9) vēlākais pēc aptuveni 50 darba stundām ar augstvērtīgu mašīnu ziežvielu.

lerīces iekšpusē neatrodas daļas, kam būtu nepieciešama apkope.

12.2.2. Ogles sukas

Pārmērīgas dzirksteļošanas gadījumā uzticiet ogles suku pārbaudi veikt kvalificētam elektriķim.

IEVĚRĪBAI

Ogles sukas drīkst nomainīt tikai kvalificēts elektrikis.

12.2.3. Tikla barošanas kabelis

Ja tīkla barošanas kabelis ir izplēsts, iegriezts vai ci- tādā veidā bojāts, to nekavējoties vajadzētu nomainīt. Neeļlojiet motora gultņus un iekšējās daļas!

12.3. Servisa informācija

Jāievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas daļas ir nepieciešamas kā patērējamie materiāli.

Nodilstošas detaļas*: Ogles sukas, zāga plātne, galda ieliktnis

* Nav obligāti iekļauts piegādes komplektā!

Rezerves daļas un piederumus varat saņemt mūsu ap-kopes centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

12.4. Rezerves dalu pasūtišana

Veicot rezerves daļu pasūtīšanu (izmantojot servisa operatīvā atbalsta līniju), jānorāda šāda informācija:

• lerīces tips
• lerīces preces numurs (jāizlasa uz iepakojuma vai instrukcijā)

13. Glabāšana

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. Optimālā glabāšanas temperatūra ir 5 līdz 30 °C robežās. Glabājiet elektroinstrumentu originālajā iepakojumā.

14. Utilizēšana un atkārtota izmantošana

Norādes par iepakojumu

Iepakojuma materiāli ir pārstrādā- jami. Utilizējiet iepakojumus at- bilstoši apkārtējās vides prasībām.

Norādes par Vācijas elektrisko un elektronisko iekārtu likumu (ElektroG)

Nolietotās elektriskās un elektroniskās iekārtas nedrīkst izmest sadzīves atkritumos, bet gan tās jānodod škirošanas vai utilizācijas punktā!

• Nolietotās baterijas vai akumulatori, kas nav nekus-tīgi iebūvēti nolietotajās iekārtās, pirms nodošanas jāizņem bez sagraušanas! To utilizāciju regulē Vāci-jas likums par baterijām.
• Elektrisko un elektronisko iekārtu īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā.
• Gala lietotājs patstāvīgi ir atbildīgs par savu personīgo datu dzēšanu no utilizējamajās nolietotās iekārtas!
• Nosvītrotā atkritumu konteinera simbols nozīmē, ka elektriskās un elektroniskās iekārtas nedrīkst utilizēt sadzīves atkritumos.

• Nolietotās elektriskās un elektroniskās iekārtas var nodot bez maksas šādās vietās:

• Publiski-tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi)

• Elektroiekārtu pārdošanas vietas (stacionāri un tiešsaistē), ja tirdzniecības uznēmumiem ir uzlikts par pienākumu veikt pieņemšanu atpakal, vai tie sniedz šādu pakalpojumu brīvprātīgi.

- Līdz trim nolietotām elektroiekārtām atbilstoši katram iekārtas veidam, kuru malas garums ir maksimāli 25 centimetri, varat bez jaunas iekārtas iepriekšējas iegādes no ražotāja bez maksas nodot pie ražotāja vai kādā citā pilnvarotā savākšanas vietā jūsu tuvumā.

- Citas ražotāja un izplatītāja papildu pieņemšanas atpakal, prasības uzzināsiet attiecīgajā klientu servisā.

• Ja ražotājs veic jaunas elektroiekārtas piegādi privātai mājsaimniecībai, tas var ierosināt nolietotās elektroiekārtas bezmaksas savākšanu pēc gala lietotāja pieprasījuma. Šim nolūkam sazinieties ar ražotāja klientu servisu.
• Šie apgalvojumi attiecas tikai uz ierīcēm, kas tiek uzstādītas un pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2012/19/ES prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz nolietoto elektrisko un elektronisko iekārtu utilizāciju.

Norādes par Vācijas likumu par baterijām (BattG)

Nolietotās baterijas un akumulatorus nedrīkst izmest sadzīves atkritumos, bet gan tie jānodod šķirošanas vai utilizācijas punktā!

• Lai veiktu bateriju vai akumulatoru drošu iznemšanu no elektroiekārtas, un saņemtu informāciju par to tipu vai kīmisko sistēmu, ievērojiet papildu datus lietošanas vai montāžas instrukcijā.
• Bateriju un akumulatoru īpašniekiem vai lietotājiem ir uzlikts par pienākumu pēc lietošanas tās nodot likumā noteiktajā kārtībā. Atdošana ierobežojas ar mājsaimniecībā izmantojamo daudzumu nodošanu.
• Nolietotās baterijas var saturēt kaitīgas vielas vai smagos metālus, kas var nodarīt kaitējumu apkārtē-jai videi un veselībai. Nolietoto bateriju pārstrāde un tajās esošo resursu lietošana veicina šo abu svarīgo vērtību aizsardzību.
• Nosvītrotā atkritumu konteinera simbols nozīmē, ka baterijas un akumulatorus nedrīkst utilizēt sadzīves atkritumos.

• Ja turklāt zem atkritumu konteinera simbola atrodas zīmes Hq, Cd vai Pb, tas nozīmē:

• Hg: Baterija satur vairāk par 0,0005 % dzīvsud-raba

• Cd: Baterija satur vairāk par 0,002 % kadmija
• Pb: Baterija satur vairāk par 0,004 % svina

- Akumulatorus un baterijas var nodot bez maksas šādās vietās:

• Publiski-tiesiskās utilizācijas vai savākšanas vietas (piem., komunālie būvlaukumi)
• Bateriju un akumulatoru tirdzniecības vietas
• lekārtu un nolietoto bateriju kopējās nodošanas sistēmas pienemšanas atpakal vietas

- Ražotāja pieņemšanas atpakal vieta (ja nav kopējās nodošanas sistēmas dalībnieks)

- Šie apgalvojumi attiecas tikai uz akumulatoriem un baterijām, kas tiek pārdotas Eiropas Savienības dalībvalstīs, un kas ir pakļautas Eiropas Direktīvas 2006/66/EK prasībām. Valstīs, kas nav Eiropas Savienības dalībvalstis, var būt spēkā no šīm atšķirīgas prasības attiecībā uz akumulatoru un bateriju utilizāciju.

15. Traucējumu novēršana

BRĪDINĀJUMS

Vienmēr izslēdziet zāgi un atvienojiet tīkla kontaktspraudni pirms jebkādiem apkopes un tīrīšanas darbiem.

Traucējums lespējamais cēlonis Novēršana
Zāga plātne bez tapiņām atvienojas pēc motora izslēgšanas	Pārāk viegli pievilkta instrumenta stiprinājuma (27) zāga plātnes sprostskrūve	Stingri pievelciet instrumenta stiprinājuma (27) zāga plātnes sprostskrūvi
Motors nesāk darboties	Bojāts pagarinātāja vads Nomainiet pagarinātāja vadu
	Motora vai slēdža pieslēgumi nav kārtībā	Laujiet pārbaudīt kvalificētam elektrikim
	Bojāts motors vai slēdzis Laujiet pārbaudīt kvalificētam elektrikim
Salūzt zāga plātnes	Nepareizi iestatīts spriegojums lestatiet pareizo spriegojumu
	Pārāk liela slodze Lēnāk pievadiet sagatavi
	Nepareizs zāga plātnes tips lzmantojiet pareizas zāga plātnes
	Sagatave nav taisni vadīta Nepieļaujiet sānu spiedienu
Zāga plātne beidz svārstīties, nav taisni ieregulēta.	Stiprinājumi nav izlīdzināti Atskrūvējiet skrūves, ar kurām ir nostiprināti turētāji. Novietojiet stiprinājumus vertikālā pozīcijā un atkal pievelciet skrūves.

Acimredzami defekti ir jāpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detaļu uzstādīšanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
