KASUTUSJUHEND SD1600V SCHEPPACH

jõhvsaagOriginaalkäitusjuhendi tõlge

Seadmel olevate sümbolite selgitus Käesolevas käsiraamatus on sümbolite kasutamise ülesandeks pöörata Teie tähelepanu võimalikele riskidele. Neid saatvatest ohutussümbolitest ja selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid õnnetuste ärahoidmiseks. Hoiatus! Lugege vigastusriski vähendamiseks käsitsusjuhendit! Kandke kaitseprille. Töö ajal tekkivad sädemed või seadmest väljatungivad killud, laastud ja tolmud võivad nägemiskadu põhjustada. Kandke kuulmekaitset. Müra toime võib põhjustada kuulmiskadu. Kandke tolmukaitsemaski. Puidu ja muude materjalide töötlemisel võib tekkida tervistkahjus- tav tolm. Asbestisisaldusega materjali ei tohi töödelda! Tähelepanu! Vigastusoht! Ärge sisestage jäsemeid töötavasse saekettasse! Toode vastab kehtivatele Euroopa direktiividele. Toode vastab kehtivatele Serbia juhistele. m Tähelepanu! Käesolevas käsitsuskorralduses oleme varustanud Teie ohutust puudutavad kohad selle märgiga.www.scheppach.com

Peale käesolevas käsitsusjuhendis sisalduvate ohu- tusjuhiste ning Teie riigis ehituslikult samade masinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid. Me ei võta vastutust õnnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.

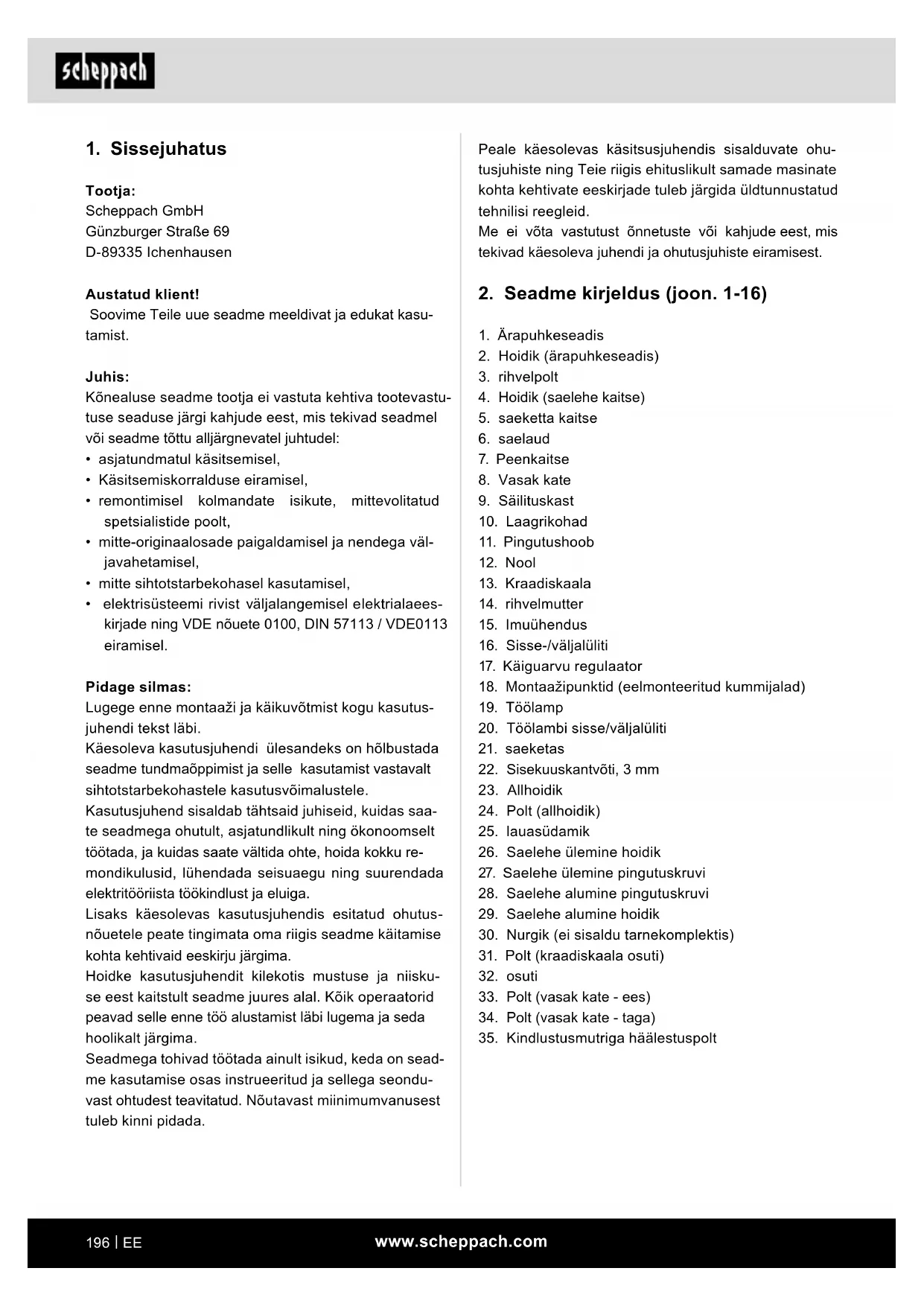

2. Seadme kirjeldus (joon. 1-16)

2. Hoidik (ärapuhkeseadis)

4. Hoidik (saelehe kaitse)

16. Sisse-/väljalüliti

17. Käiguarvu regulaator

18. Montaažipunktid (eelmonteeritud kummijalad)

20. Töölambi sisse/väljalüliti

22. Sisekuuskantvõti, 3 mm

26. Saelehe ülemine hoidik

27. Saelehe ülemine pingutuskruvi

28. Saelehe alumine pingutuskruvi

29. Saelehe alumine hoidik

30. Nurgik (ei sisaldu tarnekomplektis)

31. Polt (kraadiskaala osuti)

35. Kindlustusmutriga häälestuspolt

Tootja: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Austatud klient! Soovime Teile uue seadme meeldivat ja edukat kasu- tamist. Juhis: Kõnealuse seadme tootja ei vastuta kehtiva tootevastu- tuse seaduse järgi kahjude eest, mis tekivad seadmel või seadme tõttu alljärgnevatel juhtudel:

• asjatundmatul käsitsemisel,

• Käsitsemiskorralduse eiramisel,

• remontimisel kolmandate isikute, mittevolitatud spetsialistide poolt,

• mitte-originaalosade paigaldamisel ja nendega väl- javahetamisel,

• mitte sihtotstarbekohasel kasutamisel,

• elektrisüsteemi rivist väljalangemisel elektrialaees- kirjade ning VDE nõuete 0100, DIN 57113 / VDE0113 eiramisel. Pidage silmas: Lugege enne montaaži ja käikuvõtmist kogu kasutus- juhendi tekst läbi. Käesoleva kasutusjuhendi ülesandeks on hõlbustada seadme tundmaõppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele. Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saa- te seadmega ohutult, asjatundlikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku re- mondikulusid, lühendada seisuaegu ning suurendada elektritööriista töökindlust ja eluiga. Lisaks käesolevas kasutusjuhendis esitatud ohutus- nõuetele peate tingimata oma riigis seadme käitamise kohta kehtivaid eeskirju järgima. Hoidke kasutusjuhendit kilekotis mustuse ja niisku- se eest kaitstult seadme juures alal. Kõik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima. Seadmega tohivad töötada ainult isikud, keda on sead- me kasutamise osas instrueeritud ja sellega seondu- vast ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada.www.scheppach.com

Jääkriskid Ka siis, kui käsitsete antud elektritööriista eeskir- jade kohaselt, jäävad alati valitsema jääkriskid. Antud elektritööriista ehitusviisi ja teostusega seonduvalt võivad tekkida järgmised ohud:

• Kopsukahjustused, kui ei kanta sobivat tolmukaitse- maski.

• Kuulmekahjustused, kui ei kanta sobivat kuulmekait- set.

• Õnnetusoht käe kokkupuute tõttu tööriista katmata lõikepiirkonnas.

• Vigastusoht tööriista vahetamisel (lõikeoht).

• Ohustamine tagasilöögi tõttu.

• Töödetaili ümberkukkumine ebapiisava toetuspinna tõttu.

• Lõiketööriista puudutamine.

• Okste ja töödetaili osade väljapaiskumine.

5.1 Üldised ohutusjuhised elektriseadmete kohta

m HOIATUS Elektritööriistade kasutamisel tuleb kaitseks elektrilöö- gi, vigastus- ja tuleohu eest järgmisi põhimõttelisi ohu- tusmeetmeid järgida. Lugege kõik need juhised enne antud elektritööriista ka- sutamist läbi ning hoidke ohutusjuhiseid korralikult alal.

a) Hoidke oma tööpiirkond puhas ja hästi valgus- tatud. Korratud või valgustamata tööpiirkonnad võivad õnnetusi põhjustada. b) Ärge töötage elektritööriistaga plahvatusoht- likus ümbruskonnas, milles leidub süttimis- ohtlikke vedelikke, gaase või tolme. Elektritöö- riistad tekitavad sädemeid, mis võivad tolmud või aurud põlema süüdata. c) Hoidke lapsed ja teised isikud elektritööriista kasutamise ajal eemal. Tähelepanu kõrvalejuh- timisel võite elektritööriista üle kontrolli kaotada.

2. Elektrialane ohutus

a) Elektritööriista ühenduspistik peab pistiku- pessa sobima. Pistikut ei tohi ühelgi viisil muuta. Ärge kasutage adapterpistikuid koos kaitsemaandusega elektritööriistadega. Muut- mata pistikud ja sobivad pistikupesad vähendavad elektrilöögi riski.

• Saeleht (21) puidule ja plastidele (2x) (1x eelmon- teeritud)

• Sisekuuskantvõti 3 mm (22)

• Originaalkäitusjuhend

4. Sihtotstarbekohane kasutus

Jõhvsaag on ette nähtud kandiliste puidutükkide või muude valmistamismaterjalide nagu nt pleksiklaasi, GFK, vahtkummi, kummi, naha ja korgi lõikamiseks. Ärge kasutage saagi ümarmaterjali lõikamiseks. Ümar- materjal võib kergesti viltu seaduda. Vigastusoht! Osi võidakse välja paisata! Seadet tohib kasutada ainult vastavalt selle otstarbe- le. Igasugune sellest ulatuslikum kasutus pole sihtots- tarbekohane. Sellest põhjustatud kahjude või igat liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja. Palun pidage silmas, et meie seadmed pole konstruee- ritud kommerts-, käsitööndus- ega tööstuskasutuse jaoks. Me ei võta üle pretensiooniõiguskohustust, kui seadet kasutatakse kommerts-, käsitööndus- või töös- tusettevõtetes ning samaväärsetel tegevustel.

• Kasutada tohib ainult antud masinale sobivaid saekettaid.

• Sihtotstarbekohase kasutuse koostisosaks on ka ohutusjuhiste, samuti montaažijuhendi ning käsit- susjuhendis sisalduvate käitusjuhiste järgimine.

• Isikud, kes masinat käsitsevad ja hooldavad, peavad seda tundma ja olema võimalikest ohtudest teavita- tud.

• Peale selle tuleb kehtivatest õnnetuste ennetamise eeskirjadest väga täpselt kinni pidada.

• Tuleb järgida muid töömeditsiiniliste ja ohutustehni- liste valdkondade üldisi reegleid.

• Masinal teostatud muudatused välistavad tootja vastutuse sellest tekkivate kahjude eest täielikult.www.scheppach.com

f) Kandke sobivat riietust. Ärge kandke avarat riietust ega ehteid. Hoidke juuksed ja riietus pöörlevatest detailidest eemale. Avar riietus, ehted või pikad juuksed võidakse liikuvate detaili- de poolt kaasa haarata. g) Kui saab monteerida tolmuimu- ja -püüdesea- diseid, siis tuleb need külge ühendada ning neid õigesti kasutada. Tolmuimusüsteemi kasu- tamine võib vähendada tolmust tingitud ohte. h) Ärge uskuge pimesi ohutusse ega eirake elekt- ritööriista ohutusreegleid ka siis, kui olete pal- jukordse kasutuse tõttu elektritööriistaga tuttav. Tähelepanematu tegutsemine võib põhjustada se- kundi murdosa jooksul raskeid vigastusi.

4. Elektritööriista kasutamine ja käsitsemine

a) Ärge koormake elektritööriista üle. Kasutage töötamisel antud töö jaoks ettenähtud elekt- ritööriista. Sobiva elektritööriistaga töötate pa- remini ja ohutumalt ettenähtud võimsusvahemiku piires. b) Ärge kasutage elektritööriista, mille lüliti on defektne. Elektritööriist, mida ei saa enam sisse või välja lülitada, on ohtlik ning tuleb remontida. c) Tõmmake pistik pistikupesast välja ja/või ee- maldage äravõetav aku enne seadme seadis- tamist, rakendustööriistade vahetamist või elektritööriista ärapanemist. See ettevaatus- meede vähendab elektritööriista ettekavatsematu käivitumise ohtu. d) Ladustage mittekasutatavaid elektritööriistu lastele kättesaamatult. Ärge laske elektritöö- riista kasutada isikutel, kes seda ei tunne või pole käesolevaid korraldusi lugenud. Elektri- tööriistad on ohtlikud, kui neid kasutavad kogene- matud isikud. e) Hoolitsege elektritööriistade ja rakendustöö- riistade eest hästi. Kontrollige, kas liikuvad detailid talitlevad laitmatult ega kiilu kinni, kas esineb murdunud või kahjustatud detaile nii, et elektritööriista talitlus on piiratud. Laske kahjustatud osad enne elektritööriista kasuta- mist remontida. Paljude õnnetuste põhjus peitub halvasti hooldatud elektritööriistades. f) Hoidke lõiketööriistad teravad ja puhtad. Hästi hoolitsetud teravate lõikeservadega lõiketööriistad kiiluvad vähem kinni ja neid on lihtsam juhtida. g) Kasutage elektritööriista, tarvikuid, kasutus- tööriistu jms vastavalt käesolevatele korral- dustele. Arvestage seejuures töötingimustega ja teostatava tegevuse iseloomuga. b) Vältige kehalist kontakti torude, küttesüsteemi- de, pliitide, külmkappide jms maandatud pinda- dega. Kui Teie keha on maandatud, siis valitseb kõrgendatud elektrilöögi risk. c) Kaitske elektritööriistu vihma ja märja eest. Vee tungimine elektritööriista suurendab elektrilöögi riski. d) Ärge kasutage ühendusjuhet valel otstarbel nagu elektritööriista kandmiseks, üles riputa- miseks või pistikupesast pistiku väljatõmba- miseks. Kaitske ühendusjuhet kuumuse, õli, teravate servade ning liikuvate osade eest. Kah- justatud või sasitud ühendusjuhtmed suurendavad elektrilöögi riski. e) Kui töötate elektritööriistaga õues, siis kasu- tage üksnes välitingimustesse sobivaid piken- dusjuhtmeid. Välitingimustesse sobiva pikendus- juhtme kasutamine vähendab elektrilöögi riski. f) Kui elektritööriista käitamist pole võimalik niiskes ümbruskonnas vältida, siis kasutage rikkevoolu-kaitselülitit. Rikkevoolu-kaitselüliti kasutamine vähendab elektrilöögi riski.

a) Olge tähelepanelik, pidage oma tegevust sil- mas ja käige töötamisel elektritööriistaga mõistlikult ümber. Ärge kasutage elektritöö- riista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus võib põhjustada elektritööriista kasutamisel tõsi- seid vigastusi. b) Kandke isiklikku kaitsevarustust ja alati kait- seprille. Isikliku kaitsevarustuse nagu tolmumas- ki, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmekaitsme kandmine, vastavalt elektritöö- riista liigile ning kasutusele, vähendab vigastuste riski. c) Vältige ettekavatsematut käikuvõtmist. Veen- duge, et elektritööriist on enne voolutoite ja/ või aku külgeühendamist, ülesvõtmist või kandmist välja lülitatud. Kui hoiate elektritööriis- ta kandmisel sõrme lülitil või ühendate sisselülita- tud elektritööriista vooluvarustusega, siis võib see õnnetusi põhjustada. d) Eemaldage enne elektritööriista sisselülita- mist seadistustööriistad ja mutrivõtmed. Pöör- leva elektritööriista sisemuses paiknev tööriist või võti võib vigastusi põhjustada. e) Vältige ebaharilikku kehahoiakut. Hoolitsege stabiilse seisuasendi eest ja hoidke alati tasa- kaalu. Seeläbi saate elektritööriista ootamatutes olukordades paremini kontrollida.www.scheppach.com

• Ärge lõigake töödetaile, mis kindlaks käeshoidmi- seks liiga väikesed.

• Ärge koormake masinat sel määral, et see jääb seis- ma.

• Suruge töödetaili alati tugevasti vastu tööplaati.

• Ärge eemaldage kunagi lahtiseid kilde, laaste või kinnikiilunud puitdetaile töötava saelehe korral.

• Lülitage masin blokeerunud rakendustööriistal rike- te kõrvaldamiseks välja. Tõmmake võrgupistik väl- ja. Eemaldage blokaad. Tähelepanu! Vigastusoht saelehe tõttu! Kandke kaitsekindaid! Viige läbi ilma töödetailita proovitöötamine. Pidage silmas, et ei teki ebatavalisi mürasid ega võnkeid. Kui neid esineb, siis lülitage seade välja ja pöörduge tootja poole.

• Viige ümbervarustus- ning seadistus-, mõõtmis- ja puhastustöid läbi ainult seisatud mootori korral. Tõmmake võrgupistik välja.

• Kontrollige enne sisselülitamist üle, kas võtmed ja seadistustööriistad on eemaldatud.

• Lülitage mootor töökohalt lahkumisel välja ja tõm- make võrgupistik välja.

• Elektriinstallatsiooni, remonti ja hooldustöid tohivad teostada ainult spetsialistid.

• Kõik kaitse- ja ohutusseadised tuleb pärast remondi või hoolduse lõpetamist kohe tagasi monteerida.

• Tuleb pidada kinni tootja ohutus-, töö- ja hooldus- juhistest ning tehnilistes andmetes esitatud mõõt- metest.

• Tuleb järgida asjaomaseid õnnetuste ennetamise ees- kirju ja muid üldtunnustatud ohutustehnilisi reegleid.

• Saag on mõeldud ainult siseruumidesse ülespane- miseks.

• Saelehe kaitsmest väiksemad töödetailid võivad põhjustada kätel ja sõrmedel vigastusi. Kasutage sobivaid abivahendeid!

• Vältige töödetaili juhtimisel krampis käeasendeid ja asendeid, mille puhul põhjustaks libastumine käe vahetu sattumise saelehte.

• Pange saeleht alati nii sisse, et hambad on alla, saelaua poole suunatud.

• Seadistage alati korrektne lehepinge, et vältida saelehtede katkemist.

• Toimige ebaregulaarsete lõikeproilidega materjali lõikamisel eriti ettevaatlikult.

• Töödetaili tagasitõmbamisel võivad hambad lõi- kesoonde kinni haakuda, eriti siis, kui saelaastud blokeerivad soont. Sel juhul peaksite sae seisma pa- nema, võrgupistiku välja tõmbama, kiiluga lõikesoo- ne avama ja töödetaili maha tõmbama.

• Ärge lahkuge kunagi töökohalt ilma saagi eelnevalt seisma panemata. Oodake, kuni saag on seiskunud. Elektritööriistade kasutamine muudeks kui et- tenähtud rakendusteks võib põhjustada ohtlikke olukordi. h) Hoidke käepidemed ja hoidepinnad kuivad, puhtad ja õli- ning määrdevabad. Libedad käe- pidemed ja hoidepinnad ei võimalda elektritööriis- ta ettenägematutes olukordades kindlalt käsitseda ning kontrollida.

a) Laske elektritööriista remontida ainult kvalit- seeritud erialapersonalil ja ainult originaalvaru- osadega. Sellega tagatakse elektritööriista ohutuse säilimine. m HOIATUS Antud elektritööriist tekitab käitamise ajal elektromag- netilise välja. Kõnealune väli võib teatud tingimustel ak- tiivsete või passiivsete meditsiiniliste implantaatide ta- litlust halvendada. Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaa- tidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.

5.2 Spetsiaalsed ohutusjuhised

• Lülitage avariijuhtumi korral masin vahetult välja ja tõmmake võrgupistik välja.

• Järgige enne saega töötamist ja selle vältel kõiki neid juhiseid.

• Ärge kasutage saagi küttepuidu saagimiseks.

• Masin on varustatud ohutuslülitiga taassisselülita- mise vastu pärast pingelangust.

• Kui on vajalik pikenduskaabel, siis veenduge, et selle ristlõige on sae voolutarbe jaoks piisav. Miini- mumristlõige 1,5 mm

• Masinal tegutsevate isikute tähelepanu ei tohi kõr- vale juhtida.

• Saelehti ei tohi mitte mingil juhul pärast ajami välja- lülitamist külgmise vastusurumisega pidurdada.

• Paigaldage ainult hästi teritatud, pragudeta ja defor- meerumata saelehti.

• Vigased saelehed tuleb kohe välja vahetada.

• Ärge kasutage saelehti, mis ei vasta käesolevas ka- sutusjuhendis esitatud tunnusandmetele.

• Tuleb kindlaks teha, et kõik seadised, mis katavad saelehte, töötavad laitmatult.

• Masinal olevaid ohutusseadiseid ei tohi demonteeri- da ega kasutuskõlbmatuks teha.

• Kahjustatud või vigased kaitseseadised tuleb viivita- matult välja vahetada.www.scheppach.com

Müraemissiooni väärtused Müra Müraväärtused määrati vastavalt EN 61029. Kandke kuulmekaitset. Müra toime võib põhjustada kuulmiskadu. Helirõhutase L

66,9 dB Määramatus K

3 dB Helivõimsustase L

79,9 dB Määramatus K

3 dB Vibratsiooniemissiooni väärtus

• Esitatud võnkeemissiooni väärtus mõõdeti normee- ritud kontrollmeetodi alusel ja seda saab kasutada ühe elektritööriista võrdlemiseks teisega;

• Esitatud võnkeemissiooni väärtust saab kasutada ka (võnke-)koormuse esmaseks hindamiseks.

• Võnkeemissiooni väärtus võib elektritööriista ka- sutamise ajal esitatud väärtusest erineda sõltuvalt laadist ja viisist, kuidas elektritööriista kasutatakse; Hoiatusjuhis:

• Operaatori kaitseks on vajalik kindlaks määrata täiendavad ohutusmeetmed, mis põhinevad võn- kekoormuse hinnangul tegelike koormustingimuste ajal (seejuures tuleb arvesse võtta käitustsükli kõiki osi, näiteks aegu, millal elektritööriist on välja lülita- tud, ning neid aegu, millal elektritööriist on küll sisse lülitatud, kuid töötab koormuseta). Esitatud väärtused on emissiooniväärtused ega pea endast kujutama samas ka turvalisi töökohapõhiseid väärtusi. Kuigi emissiooni- ja immissioonitasemete va- hel valitseb korrelatsioon, ei saa sellest usaldusväär- selt järeldada, kas täiendavad ettevaatusmeetmed on vajalikud või mitte. Tegurid, mis võivad mõjutada hetkel töökohal valitsevat immissioonitaseme väärtust, sisaldavad mõjude kes- tust, tööruumi omapära, muid müraallikaid jms, nt ma- sinate arvu ja teisi naabruses toimuvaid protseduure. Usaldusväärsed töökohapõhised väärtused võivad ka riigiti varieeruda. See informatsioon peaks siiski või- maldama kasutajal paremini ohtu ja riske hinnata. Piirake müra teke miinimumile!

• Kasutage ainult laitmatuid seadmeid.

• Ärge koostage, liimige ega ehitage detaile töölaual, mil saag töötab.

• Lülitage saag sisse alles pärast töölaua koristamist materjalijääkidest ja tööriistadest. Jätke ainult töö- deldav töödetail ja võimalikud töö-abivahendid (kii- lud) töökojalauale.

• Kandke alati kaitseprille.

• Hoidke sõrmed saelehest ohutus kauguses.

• Juhtige töödetaili kindlalt ja tugevasti ega laske seda ühelgi ajahetkel lõdvaks.

• Ärge lahkuge kunagi töökohalt ilma eelnevalt saagi seisma panemata.

• Ärge laske ennast saega harjumisel tähelepanema- tusele juhtida. Tähelepanematust tõttu võivad tekki- da sekundi murdosa vältel rasked vigastused. Hoidke ohutusjuhised korralikult alles.

Käiguliikumine 12 mm Seisupind 630 x 295 mm Laud pööratav 0° kuni 45° vasakule Laua suurus 415 x 255 mm Saelehe pikkus u 134 mm Väljaulatuvus 406 mm Lõikekõrgus max 0° puhul 50 mm Lõikekõrgus max 45° puhul 22 mm Kaal 12,0 kg Võimalikud tehnilised muudatused! *Töörežiim S1: Püsikäitus konstantsel koormusel **Töörežiim S6 30%: Läbijooksurežiim koos vahelduvkoormusega (tsükli kestus 10 min). Vältimaks mootori lubamatut sooje- nemist, tohib mootorit esitatud nimivõimsusel käitada 30% tsüklikestusega ja mootor peab seejärel 70% tsüklikestusest koormuseta töötamata.www.scheppach.com

Kasutatavate poltide pikkus varieerub olenevalt lauaplaadi paksusest. m HOIATUS Vigastusoht! Tõmmake enne kõiki montaažitöid jõhvsae kallal võrgupistik välja.

1. Monteerige jõhvsaag massiivsele puidust töökoja-

lauale. Seeläbi saab vältida vibratsioonidest tingi- tud tugevat müraemissiooni.

2. Märgistage puuravad (vt joon. 5.2).

3. Puurige töökojalaua sisse 4 ava (läbimõõt 8 mm).

4. Kruvige jõhvsaag kuuskantpoldiga (E) montaaži-

punktide (joon. 3 pos 19) kaudu järgmises järjekor- ras (joon. 5.1) töökojalaua külge: D Kuuskantmutter C Alusseib A Jõhvsaag B Töökojalaud C Alusseib E Kuuskantpolt

m HOIATUS Vigastusoht! Tõmmake enne kõiki montaažitöid jõhvsae kallal võrgupistik välja.

8.1 Saeketta kaitsme (5) ja allhoidiku (23) montaaž

(joon. 6, 7) JUHIS: Enne allhoidiku (23) montaaži tuleb tehase poolt eel- monteeritud saeleht (21) eemaldada (vt 8.2).

1. Võtke saeleht (21) 8.2 all kirjeldatud viisil välja.

6. Pange saeleht (21) 8.2 all kirjeldatud viisil jälle

7. Pöörake tähelepanu sellele, et allhoidik (23) ei

puuduta saelehte (21).

• Hooldage ja puhastage seadet regulaarselt.

• Kohandage oma töötamisviis seadmele.

• Ärge koormake seadet üle.

• Laske seade vajaduse korral üle kontrollida.

• Lülitage seade välja, kui seda ei kasutata. Sobivad saelehed Kasutada saab kõiki tihvtiga või tihvtita laiatarbe 127 mm saelehti.

7. Enne käikuvõtmist

• Avage pakend ja võtke seade ettevaatlikult välja.

• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).

• Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal. m HOIATUS Seade ja pakendusmaterjalid pole laste mänguas- jad! Lapsed ei tohi kilekottide, kilede ja väikede- tailidega mängida! Valitseb allaneelamis- ja läm- bumisoht!

• Enne käikuvõtmist peavad olema kõik katted ja ohu- tusseadised nõuetekohaselt monteeritud.

• Saeketas peab saama vabalt liikuda.

• Pöörake juba töödeldud puidu puhul tähelepanu võõrkehadele nagu nt naelad või kruvid.

• Veenduge enne sisse-/väljalüliti vajutamist, kas saeketas on õigesti monteeritud ja liikuvad osad lii- guvad kergelt.

• Veenduge enne masina külgeühendamist, et tüübi- sildil esitatud andmed ühilduvad elektrivõrgu and- metega.

• Ühendage masin ainult nõuetekohaselt installeeri- tud kaitsekontakt-pistikupessa, mis on kaitstud vä- hemalt 10 A-ga.

7.3 Jõhvsae monteerimine tööpingile

Monteerimiseks vajate:

(optsionaalne) Saelehe hambad peavad olema alati alla suunatud.

1. Fikseerige saeleht (21) esmalt saelehe alumisse

hoidikusse (29). Pingutage saelehe (21) kseeri- miseks saelehe alumine klemmpolt (28) sisekuus- kantvõtmega (22) tugevasti kinni.

2. Vajutage noolt (12) kergelt alla. Fikseerige saelehe

(21) teine ots saelehe ülemisse hoidikusse (26) (vt joon. 9).

3. Fikseerige saeleht (21) saelehe ülemise klemm-

jutades selleks hoova taas alla. Kontrollige saele- he (21) pinget. Kui pinge peaks olema liiga väike, siis saate seda päripäeva keeramisega suurenda- da. Lõdvendage seejuures eelnevalt jälle pingu- tushooba (11).

5. Pange lauasüdamik (25) jälle sisse. (vt 8.2.1)

8.2.4 Tihvtidega saelehe väljavõtmine

1. Võtke saelehe (21) väljavõtmiseks lauasüdamik

(25) suunaga ülespoole maha. (v t 8. 2.1)

2. Vabastage esmalt pinge pingutushooba (11) üles-

poole klappides. Vähendage vajaduse korral vas- tupäeva keerates edasi pinget.

4. Tõmmake saeleht saelehe ülemisest ja alumisest

hoidikust (26/29) välja.

8.2.5 Tihvtidega saelehe sissepanemine

Saelehe hambad peavad olema alati alla suunatud.

1. Pistke saelehe (21) ots läbi lauas oleva ava. Juhti-

ge saelehe (21) tihvtid saelehe ülemises ja alumi- ses hoidikus (26/29) vastavatesse väljalõigetesse.

saeleht (21) saelehe ülemisse hoidikusse (26).

4. Kontrollige saelehe tihvtide positsiooni saelehe

jutades selleks hoova taas alla. Kontrollige saele- he (21) pinget. Kui pinge peaks olema liiga väike, siis saate seda päripäeva keeramisega suurenda- da. Lõdvendage seejuures eelnevalt jälle pingu- tushooba (11).

6. Pange lauasüdamik (25) jälle sisse. (vt 8.2.1)

8.1.1 Allhoidiku seadistamine

JUHIS: Allhoidik (23) tuleb alati töödetaili vastavale kõrgusele kohandada. Kuid töödetaili ei tohiks seejuures kinni kii- luda, vaid see peaks jääma vabalt liikuvaks. Allhoidik (23) on ette nähtud kaitsmeks, et töödetaili ei saaks ülespoole rebida ja seejuures saelehte (21) purustada.

2. Seadistage allhoidik (23) vastavalt töödetaili kõr-

8.2 Saelehe montaaž / vahetus (joon. 1, 7-11)

m HOIATUS Vältimaks vigastusi kogemata käivitamise tõttu: Vajutage enne saelehe eemaldamist või väljavahe- tamist alati klahvi “0” ja tõmmake võrgupistik pis- tikupesast välja.

2. Seadke saeketta kaitse (5) täiesti üles.

3. Haarake saelaua (6) alt kinni ja suruge lauasüda-

mikku (25) ülespoole.

4. Nüüd saab lauasüdamiku (25) eemaldada.

Pöörake uue lauasüdamiku (25) sissepanemisel tähe- lepanu saagimispilu positsioonile. Lauasüdamik (25) tuleb joon. 8 kujutatud viisil sisse panna. Vastasel juhul võib masin eerungilõigete korral kahjustada saada.

8.2.2 Ilma tihvtideta saelehe väljavõtmine

1. Võtke saelehe (21) väljavõtmiseks lauasüdamik

(25) suunaga ülespoole maha. (v t 8. 2.1)

2. Vabastage esmalt pinge pingutushooba (11) üles-

poole klappides. Pingutushooba (11) vastupäeva keerates saab pinget vajaduse korral edasi vähen- dada.

3. Vajutage noolt (12) kergelt alla (vt joon. 9).

4. Vabastage siis saelehe ülemine klemmpolt (27).

5. Hoidke nüüd saelehte kinni, sest muidu kukub see

kuuskantvõtmega (22).

7. Võtke saeleht ülespoole välja.www.scheppach.com

8.6 Laastuimu (joon. 13)

TÄHELEPANU: Käitage toodet ainult sobiva laastuimusüsteemiga. Ärge kasutage kodutolmuimejat. Ühendage sobiv laastuimusüsteem (ei sisaldu tarne- komplektis) imuühenduse (15) külge (vt joon. 13, näitlik joonis). TÄHELEPANU: Kontrollige ja puhastage regulaarselt imukanaleid.

• Saag ei lõika puitu iseseisvalt. Kasutaja võimaldab lõikamist puidu juhtimisega läbi liikuva saelehe.

• Hambad lõikavad puitu ainult üleskäigul.

• Puitu tuleb aeglaselt saelehele peale juhtida, sest saelehe hambad on väga väikesed.

• Kõik isikud, kes soovivad saega ümber käia, vajavad teatud õppimisaega. Selle aja vältel murtakse kind- lasti mitmeid lehti.

• Paksemate puidutükkide lõikamisel tuleb eriliselt sil- mas pidada, et saelehte ei painutata ega seata keerdu.

• Ettevaatliku tööviisiga pikendatakse saelehe eluiga.

9.2 Täppiskaitse (7)

Täppiskaitse (7) on tehase poolt sisse pandud ja seda ei pea monteerima. Toimige täppiskaitsme (7) defekti korral punktis 12.2.4 kirjeldatud viisil.

9.3 Sisse-/väljalüliti (16)

• Sisselülitamine: Vajutage klahvi “I”.

• Väljalülitamine: Vajutage klahvi “0”. TÄHELEPANU Masin on varustatud ohutuslülitiga taassisselülitamise vastu pärast pingelangust. Kui jõhvsaag on sisse lülitatud ja voolutoide võrgust katkestatakse, siis jääb jõhvsaag väljalülitatuks ka siis, kui voolutoide on taastatud. Vajutage sisselülitamiseks uuesti klahvi “I”.

9.4 Käituse töölamp (joon. 4)

Vajutage sisse-/väljalülitit (20), et töölampi (19) sisse ja välja lülitada. JUHIS Vasakul küljel asub säilituskast (9), kuhu saate varus- aelehed ja sisekuuskantvõtme hoiule panna.

8.3 Saelehe pinge ülekontrollimine

m HOIATUS Kontrollige regulaarselt ja pärast sissepanemist lehe pinget. Pingutage saeleht pärast monteerimist pingutushoova (11) allavajutamisega. Kui lehe pinge peaks olema liiga suur või liiga väike, siis toimige järgmiselt:

• Klappige pingutushoob (11) üles.

• Pöörake pingutushooba (11) päripäeva, et pinget suurendada ja vastupäeva, et seda vähendada.

• Vajutage pingutushoob (11) jälle alla, et seadistus kseerida. Saeleht peaks andma “sõrmitsemisel” õige pinge kor- ral kõrge tooni nagu pillikeele puhul.

8.4 Nurgaskaala peenseadistus (joon. 12; 12.1)

TÄHELEPANU Kontrollige enne seadmega töötamist nurgaskaala seadistus üle.

1. Vabastage häälestuspoldi (35) kindlustusmutter

lihtvõtmega VM8 (ei sisaldu tarnekomplektis).

2. Kasutage saelaua seadistamiseks 90° nurgikut

(30) (ei sisaldu tarnekomplektis). Asetage see vas- tu saelauda ja saelehte (joon. 12).

3. Vabastage rihvelmutter (14). Seadke häälestuspol-

ti (35) nii palju ümber, kuni saelehe (21) ja saelaua (6) vaheline nurk on 90°.

4. Pingutage rihvelmutter (14) ja häälestuspoldi (35)

6. Teostage proovilõige. Kontrollige nurka töödetailil

nurgamõõturiga. Häälestage vajaduse korral osuti (32) üle.

8.5 Ärapuhkeseadise montaaž (joon. 8)

2. Keerake ärapuhkeseadis (1) päripäeva hoidikusse

Nende põhjusteks võivad olla:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede

• Murdekohad ühendusjuhtme asjatundmatu kinnita- mise või vedamise tõttu

• Sisselõikekohad ühendusjuhtmest ülesõitmise tõttu

• Isolatsioonikahjustused seinapistikupesast väljare- bimise tõttu.

• Praod isolatsiooni vananemise tõttu. Selliselt kahjustunud elektriühendusjuhtmeid ei tohi kasutada ja need on isolatsioonikahjustuste tõttu elu- ohtlikud. Kontrollige elektriühendusjuhtmed regulaarselt kah- justuste suhtes üle. Pidage silmas, et ülekontrollimisel pole ühendusjuhe vooluvõrku ühendatud. Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult tähisega H 05 VV-F ühendusjuhtmeid. Ühenduskaablile trükitud tüübitähis on eeskirjaga ko- hustuslik. Vahelduvvoolumootor Võrgupinge peab olema 220-240 V~. Kuni 25 m pikkused pikendusjuhtmed peavad olema ristlõikega 1,5 ruutmillimeetrit. Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist. Küsimuste korra esitage palun järgmised andmed:

• Masina tüübisildi andmed Ühendusliik Y Kui seadme võrguühendusjuhe saab kahjustada, siis tuleb see lasta ohtude vältimiseks tootjal, klienditeenin- dusel või sarnase kvalikatsiooniga isikul asendada.

• Transportige elektritööriista kandmikus ja mootori- kattes selleks ette nähtud väljalõigetest üles tõstes.

• Ärge kasutage käsitsemiseks või transportimiseks kunagi kaitseseadiseid.

• Pöörake tähelepanu sellele, et transportimise ajal on saelehe lahtine osa ära kaetud, näiteks kaitse- seadisega.

9.5 Käiguarvu regulaator (joon. 2)

Käiguarvu regulaatoriga (17) saate käiguarvu vastavalt lõigatavale materjalile seadistada. Pehme materjali jaoks soovitame me suuri käiguarve, kõva materjali jaoks väikseid käiguarve. Kui keerate käiguarvu regu- laatorit (17) päripäeva, siis suurendate käiguarvu. Vas- tupäeva keeramisega vähendate käiguarvu.

9.6 Siselõigete teostamine

Kõnealuse jõhvsaega on võimalik teha töödetailides si- selõikeid ilma, et kahjustataks töödetaili väliskülge või ümbermõõtu.

1. Eemaldage saeleht (21) 8.2 all kirjeldatud viisil.

2. Puurige töödetaili sisse ava.

3. Pange töödetail avaga lauasüdamiku (25) ava ko-

4. Installeerige saeleht (21) (kirjeldatakse 8.2 all) läbi

töödetailis oleva ava ja seadistage lehepinge.

5. Eemaldage saeleht (21) pärast siselõigete lõpeta-

mist lehehoidikutest (8.2 all kirjeldatud viisil).

6. Võtke töödetail laualt ära.

9.7 Eerungilõigete teostamine (joon. 14)

m HOIATUS Olge eerungilõigete teostamisel eriti ettevaatlik. Saelaua kalle soodustab äralibisemist. Valitseb vigas- tusoht.

1. Kohandage eerungilõigete teostamiseks vastavalt

allhoidiku (23) külge monteeritud saelehekaitsme (5) ja töölaua vahekaugust.

2. Pöörake lauda, vabastades selleks rihvelmutri (14)

ja kallutades saelaua (6) soovitud asendisse.

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele. Kliendipoolne võrguühendus ja kasutatav piken- dusjuhe peavad vastama nendele eeskirjadele. Kahjustatud elektriühendusjuhe Elektriühendusjuhtmetel tekivad sageli isolatsiooni- kahjustused.www.scheppach.com

12.2.4 Täppiskaitsme vahetamine (joon. 16)

Täppiskaitsme (7) defekti korral tuleb see sama tüüpi 5 A/250 V (ø 5 x 20 mm) täppiskaitsme vastu vahetada. m HOIATUS Ärge sillake täppiskaitset (7)! Ärge kasutage teist tüüpi kaitsmeid! See võib põhjustada seadmel kahjustusi.

12.3 Teenindus-informatsioon

Tuleb silmas pidada, et antud toote puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgmisi osi. Kuluosad*: Süsiharjad, saeleht, lauasüdamik

Varuosade tellimisel (teeninduse otseliini kaudu) tuleb edastada järgmised andmed:

• Seadme artiklinumber (tuleb võtta pakendilt või ju- hendist) Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR kood.

Ladustage seadet ja selle tarvikuid pimedas, kuivas, külmumisvabas ning lastele kättesaamatus kohas. Op- timaalne ladustamistemperatuur on 5 ja 30 ˚C vahel. Säilitage elektritööriista originaalpakendis.

14. Utiliseerimine ja taaskäitlus

Juhised pakendi kohta Pakendusmaterjalid on taaskäi- deldavad. Palun utiliseerige pa- kendid keskkonnasõbralikult. Juhised elektri- ja elektroonikaseadmete seadus (ElektroG) kohta Elektri- ja elektroonikaseadmed ei kuulu ol- meprügisse, vaid tuleb suunata eraldi ko- gumisse või utiliseerimisse!

• Vanad patareid või akud, mis pole püsivalt vana- seadmesse paigaldatud, tuleb enne äraandmist purustamata välja võtta! Nende utiliseerimist regu- leeritakse patareiseadusega.

12. Puhastamine, hooldus ja varuosade

tellimine m HOIATUS Lülitage enne kõiki hooldus- ja puhastustöid saag alati välja ning tõmmake võrgupistik välja.

Hoidke kaitseseadised, õhupilud ja mootori korpus võimalikult tolmu- ning mustusevabad. Me soovitame seadet iga kord pärast kasutamist puhastada.

12.1.1 Puhastamine väljast

• Puhastage seadet regulaarselt niiske lapi ja vähese määrdeseebiga.

• Ärge kasutage puhastusvahendeid või lahusteid. Need võivad seadme plastosi rikkuda.

• Pöörake tähelepanu sellele, et vesi ei pääseks sead- me sisemusse.

4. Võtke kate (8) ära.

5. Puhuge seadme sisemus madala rõhuga suruõhu-

Määrige suunamisrullide laagrikohti (10) hiljemalt umbes 25-30 töötunni järel kõrgkvaliteetse masinamäärdega.

Laske sädemete ülemäärase tekke korral süsiharjad elektrispetsialistil üle kontrollida. TÄHELEPANU Süsiharju tohib vahetada ainult elektrispetsialist.

Kui võrgukaabel on küljest rebitud, sisselõikega või muul kujul kahjustatud, siis tuleks see silmapilkselt asendada.www.scheppach.com

• Elektri- ja elektroonikaseadmete omanikud või ka- sutajad on seadusega kohustatud need kasutuse lõpus tagastama.

• Lõppkasutaja kannab omavastutust utiliseeritava va- naseadmel isikupõhiste andmete kustutamise eest!

• Läbikriipsutatud prügikonteineri sümbol tähendab, et vanu elektri- ja elektroonikaseadmeid ei tohi utili- seerida olmeprügi kaudu.

• Vanad elektri- ja elektroonikaseadmed saab järg- mistes kohtades tasuta ära anda: - Avalik-õiguslikud utiliseerimis- või kogumispunk- tid (nt kommunaalsed toormejaamad) - Elektriseadmete müügipunktid (statsionaarsed ja online), kui edasimüüjad on tagasivõtmiseks ko- hustatud või pakuvad seda vabatahtlikult. - Kuni kolm vana elektriseadet seadmeliigi kohta maksimaalselt 25-sentimeetrise servapikkusega saate ilma tootjalt uut seadet soetamata talle ta- suta ära anda või enda läheduses teise volitatud kogumispunkti suunata. - Tootja ja levitaja edasised täiendavad tagasivõt- mistingimused saate teada vastavast klienditee- nindusest.

• Tootja poolt eramajapidamisse uue elektriseadme kohaletarnimise korral võib see anda lõppkasutaja järelepärimisel korralduse vana elektriseade tasuta ära viia. Võtke selleks ühendust tootja klienditeenin- dusega.

• Need ütlused kehtivad ainult seadmete kohta, mis installeeritakse ja müüakse Euroopa Liidu liikmesrii- kides ning alluvad Euroopa direktiivile 2012/19/EL. Riikides väljaspool Euroopa Liitu võivad kehtida va- nade elektri- ja elektroonikaseadmete utiliseerimise kohta kõrvalekalduvad nõuded.

15. Rikete kõrvaldamine

m HOIATUS Lülitage enne kõiki hooldus- ja puhastustöid saag alati välja ning tõmmake võrgupistik välja. Rike Võimalik põhjus Abinõu Tihvtideta saeleht vabaneb pärast mootori väljalülitamist Saelehe klemmpolt (27/28) liige nõrgalt kinni pingutatud Pingutage saelehe klemmpolt (27/28) tugevasti kinni Mootor ei käivitu Võrgukaitse rivist väljas Kontrollige võrgukaitset Pikendusjuhe defektne Vahetage pikendusjuhe välja Täppiskaitse defektne Kontrollige täppiskaitset ja asendage vaj. korral sama tüüpi täppiskaitsmega. Ühendused mootoril või lülitil pole korras Laske elektrispetsialistil kontrollida Mootor või lüliti defektne Laske elektrispetsialistil kontrollida Saekettad murduvad Pinge valesti seadistatud Seadistage korrektne pinge Koormus liiga suur Andke töödetaili aeglasemalt ette Vale saekettatüüp Kasutage korrektseid saekettaid Töödetaili ei juhita sirgelt Vältige külgsurvet Saeleht võngub kõrvale, pole sirgelt välja joon- datud. Hoidikud välja joondamata Avage poldid, millega on hoidikud kinnitatud. Seadke hoidikud vertikaalsesse asendisse ja pingutage poldid taas kinni.www.scheppach.com

16. Vastavusdeklaratsioon
